1 Instalační příručka pro NAS servery Ver

2 Obsah Upozornění...3 CE Značka Obsah balení 5 2. Instalace hardwaru... Error! Bookmark not defined Instalace pevných disků...error! Bookmark not defined Napájení, připojení a první zapnutí.8 3. Instalace softwaru... Error! Bookmark not defined CD Instalace..Error! Bookmark not defined Windows uživatelé Mac uživatelé Webová instalace.error! Bookmark not defined Instalace přímým připojením Error! Bookmark not defined. 4. Přílohy... Error! Bookmark not defined LED Indikátory.Error! Bookmark not defined Zadní pohled Štítek Řešení problémů Lokální technická podpora.. 15 Page 2 of 15

3 Upozornění Federal Communications Commission Statement Toto zařízení je v souladu s pravidly FCC, část 15. Provoz zařízení je vázán následujícími dvěma podmínkami: Toto zařízení nesmí způsobovat škodlivé rušení. Toto zařízení musí akceptovat jakékoli přijaté rušení, včetně rušení, které může způsobit jeho nežádoucí činnost. Toto zařízení bylo testováno a shledáno vyhovujícím limitům pro digitální zařízení třídy B podle části 15 předpisů Federální komise pro komunikace (FCC) pravidla. Tyto limity jsou navrženy tak, aby poskytovaly přiměřenou ochranu proti škodlivému rušení při instalaci v domácnosti. Toto zařízení generuje, používá a může vyzařovat vysokofrekvenční energii a pokud není instalováno a používáno v souladu s instrukcemi, může způsobit škodlivé rušení rádiových komunikací. Nicméně, neexistuje žádná záruka, že k rušení nedojde při konkrétní instalaci. Pokud toto zařízení způsobuje škodlivé rušení příjmu rozhlasu nebo televize, což lze zjistit zapnutím a vypnutím zařízení, doporučujeme uživateli, aby se pokusil napravit rušení pomocí jednoho nebo více z následujících opatření: Přesměrujte nebo přemístěte přijímací anténu. Zvětšete vzdálenost mezi zařízením a přijímačem. Připojte zařízení do zásuvky na jiném okruhu, než ke kterému je připojen přijímač. Obraťte se na prodejce nebo zkušeného rádio / TV technika. Změny nebo úpravy, které nejsou výslovně schváleny stranou odpovědnou za shodu, mohou vést ke ztrátě oprávnění uživatele k provozování zařízení. CE značka CE označení pro zařízení bez Wireless LAN a Bluetooth Dodávaná verze tohoto zařízení vyhovuje požadavkům směrnicím EEC 2004/108/EC "Elektromagnetická kompatibilita" a IEC : 2005 (2. vydání) + A1: "Zařízení informačních technologií, bezpečnost" "2006/95 / ES "Směrnice pro nízké napětí". Page 3 of 15

4 Bezpečnostní opatření Dodržováním následujících bezpečnostních opatření se zvyšuje životnost NAS. Dodržujte všechna bezpečnostní opatření a pokyny. Elektrická bezpečnost Odpojte tento výrobek od zdroje energie před čištěním. Pužívejte pouze dodaný napájecí adaptér. Použití jiných napájecích adaptérů může dojít k poškození zařízení. Ujistěte se, že připojujete napájecí adaptér ke správnému zdroji napětí. Zkontrolujte štítek na napájecím adaptéru. Bezpečnost provozu Nepokládejte tento výrobek na místo, kde by mohl navlhnout. Zařízení umístěte na rovnou a stabilní plochu. Používejte tento výrobek v prostředí s okolní teplotou mezi 5 C a 35 C. Nezakrývejte větrací otvory tohoto produktu. Vždy zajistěte řádné větrání pro tento produkt. Nevkládejte žádný předmět ani kapalinu do ventilačních otvorů. Pokud narazíte na technické problémy s tímto produktem, obraťte se na kvalifikovaného servisního technika nebo prodejce. Nepokoušejte se zařízení sami opravovat. NEVHAZUJTE tento produkt do komunálního odpadu. Tento výrobek byl navržen tak, aby umožňoval opakované používání součástí a recyklaci. Tento symbol přeškrtnuté popelnice znamená, že výrobek (elektrické a elektronické zařízení) nesmí být vyhozena do komunálního odpadu. Seznamte se s místními předpisy pro likvidaci elektronických výrobků. Page 4 of 15

5 1. Obsah balení Pro modely: AS-604RD, AS-604RS, AS-609RD, AS-609RS Obsah balení AS-604RD/RS AS-609RD/RS NAS model Napájecí kabel AS-604RD AS-604RS AS-609RD AS-609RS RJ45 síťový kabel 2 2 Šroubky pro 3.5 HDD Šroubky pro 2.5 HDD Instalační CD 1 1 Rychlý průvodce 1 1 Page 5 of 15

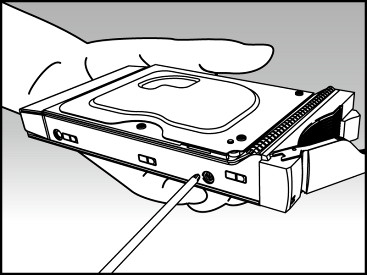

6 2. Instalace hardwaru 2.1. Instalace pevných disků Stiskněte tlačítko na spodní části šuplíku. Vytáhněte šuplík z NAS serveru. Připevněte k šuplíku pevný disk. o Instalace 3.5 pevného disku: Vložte pevný disk a zajistěte jej čtveřicí šroubků. o Instalace 2.5 pevného disku a SSD: Vložte pevný disk doleva dozadu a zajistěte jej čtveřicí šroubků. Page 6 of 15

7 Zasuňte šuplík s instalovaným pevným diskem do své pozice s uvolněnou západkou. Po zasunutí zajistěte západkou, měli byste slyšet cvaknutí. Page 7 of 15

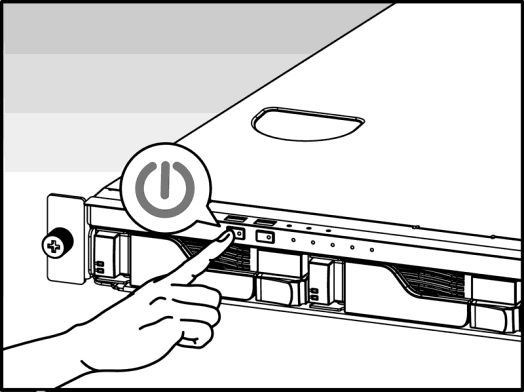

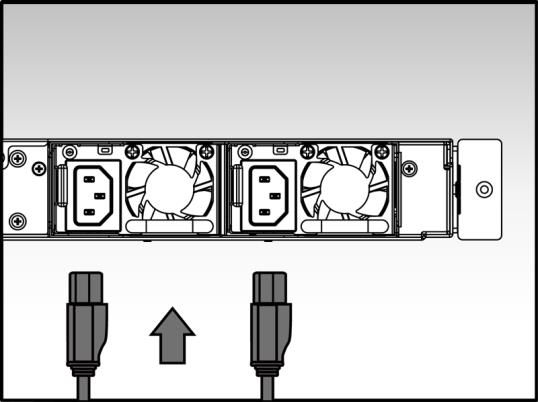

8 2.2. Napájení, připojení a první zapnutí Připojte NAS do elektrické sítě a druhým koncem do vstupu (ů) zdroje NAS server. Připojte NAS server pomocí RJ-45 kabelu (ů) do místní sítě, třeba do switche nebo routeru. Poté podržte po dobu 1 2 sekund tlačítko Power. Za chvíli se rozsvítí modrá LED dioda, což bude značit zapnutí NAS server. Dále se aktivuje zelená LED dioda indikující běh systému. NAS je připraven k provozu jakmile zelená LED dioda přestane blikat a začne trvale svítit. Ve stejnou chvíli uslyšíte systémové pípnutí. Instalace pevných disků a hardwarová konfigurace je tím dokončena. Page 8 of 15

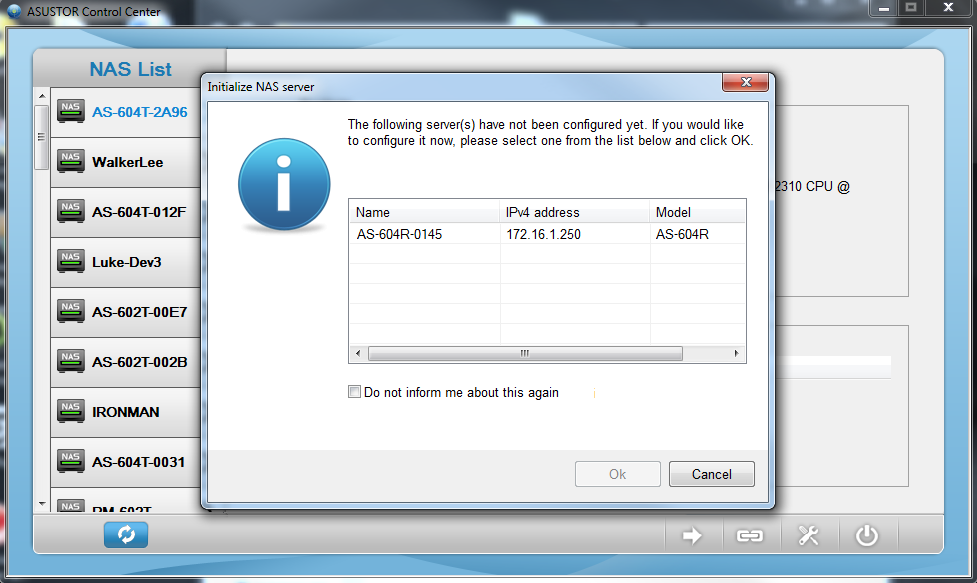

9 3. Instalace softwaru There are 2 different installation methods that you can choose from: 3.1. Instalace z CD Windows uživatelé Vložte do mechaniky instalační CD. Průvodce by se měl automaticky spustit. Na Váš počítač bude instalován program ASUSTOR Control Center. Po jejím dokončení začne utilita skenovat místní síť k nalezení NAS serveru. Ten proto musí být připojen do místní počítačové sítě. Vyberte ze seznamu nalezený NAS server, který chcete konfigurovat. Page 9 of 15

10 Mac uživatelé Vložte do mechaniky instalační CD a klikněte na Quick Install / Rychlá instalace. Na Váš počítač bude instalován program ASUSTOR Control Center. Instalace proběhne automaticky. Po jejím dokončení začne utilita skenovat místní síť k nalezení NAS serveru. Vyberte ze seznamu nalezený NAS server, který chcete konfigurovat Webová instalace Pokud znáte IP adresu serveru, zadejte tuto IP adresu serveru do adresní řádky webového prohlížeče (např.: Postupujte průvodcem podle instrukcí Instalace použitím přímého připojení Více v sekci 4.4 řešení problémů. Page 10 of 15

11 4. Přlohy 4.1. LED Indikátory 1. LED indikace napájení 2. LED indikace systému 3. LED indikace sítě 4. LED indikace USB portů 5. LED indikace jednotlivých pevných disků LED Indikace Barva Popis Stav Napájení Modrá Oranžová Svítí Bliká Svítí Blikne každých 10 sekund Zapnuto Z režimu spánku (S3) Režim spánku (S3) LED Noční mód Inspekce Modrá Svítí Aktivována LED inspekce Stav systému Zelená Bliká Svítí Zapíná se Systém naběhl Síť Modrá Svítí Síťový port je připojen Pevný disk Zelená Svítí Bliká Pevný disk připraven Pevný disk pracuje červená Svítí Problém s pevným diskem Page 11 of 15

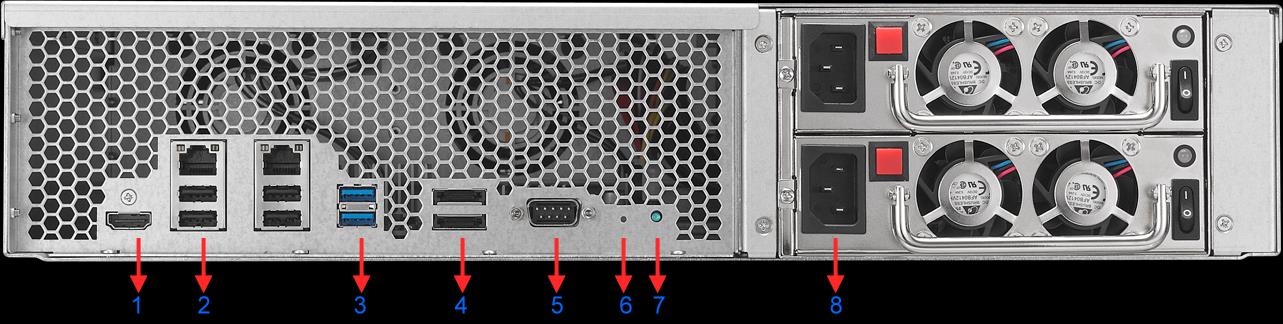

12 4.2. Zadní panel 1. HDMI port 2. RJ45 a USB 2.0 port 3. USB 3.0 port 4. esata port 5. Port konzole 6. Reset tlačítko 7. Servicní LED 8. Napájecí zdroj 4.3. Štítek 1. Název model 2. Ú daje o napájení 3. Certifikace 4.4. Řešení problémů Otázka: Proč nemohu detekovat ASUSTOR NAS přes ASUSTOR Control Center? A: Pokud mate problémy s detekcí serveru při použití ASUSTOR Control Center, Zkuste následující: 1. Zkontrolujte síťové připojení : a. Ověřte, zda NAS i počítač jsou součástí stejné lokální sítě. b. Ověřte, zdá svítí LED indikátor sítě. Pokud nesvítí, připojte ethernetový kable znovu, popř. jej vyměňte za jiný. 2. Nejprve vypnětě všechny firewally spuštěné na počítači. Potom zkuste skenování sítě pro nalezení NAS serveru přes ASUSTOR Control Center. 3. Pokud server není stale detekován, připojte NAS přímo k počítači pomocí RJ-45 kabelu a změňte IP adresu počátače. a. Jděte na [Start]->[Control Panel]->[Network and Sharing Center] Page 12 of 15

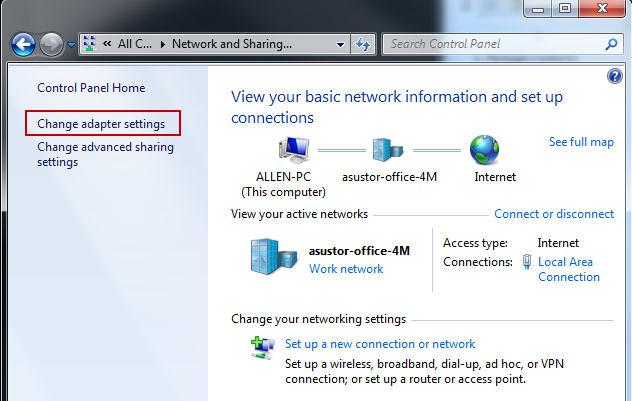

13 b. Klikněte na [Change adapter settings] v levém sloupci. c. Klikněte pravým tlačítkem na [Local Area Connection] a vyberte [Properties]. Page 13 of 15

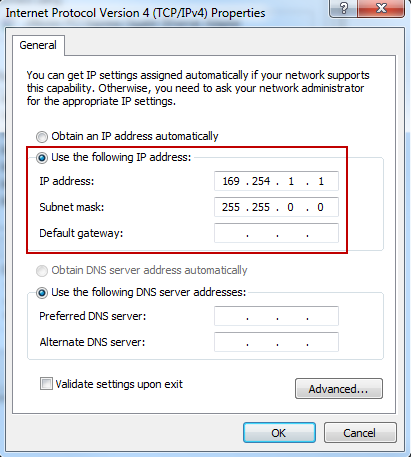

14 d. V menu [Networking] vyberte [Internet Protocol Version 4 (TCP/IPv4)] a klikněte na [Properties]. e. V menu [General] zatrhněte tlačítko [Use the following IP address]. Nastavte [IP address] na hodnotu a [Subnet mask] na hodnotu a poté klikněte na [OK]. Page 14 of 15

15 f. Otevřete ASUSTOR Control Center pro nalezení NAS serveru. 4. Pokud výše zmíněný postup nevyřešil problem, kontaktujte svého prodejce nebo lokální servisní středisko. 5. Lokální technická podpora Infolinka Provozní doba po-čt 9:00 17:30, pá 9:00 16:00 Servisní středisko ConQuest entertainment a. s Hloubětínská Praha Provozní doba po-pá 9:00 17:00 Page 15 of 15
