1 Debutuje cenově výhodný typ lineárního vedení (třída i Ct) Nově jsme přidali cenově výhodnou řadu dobře zavedených modelů HSR. Optimální pro trh méně náročných lineárních vodičů jako jsou transportní systémy! HSR (třída i Ct) CATALOG No. 317CZ

2 Integrovali jsme unikátní technologii zpracování THK a za příznivé ceny, které vyhovují požadavkům na trhu transportních systémů a podobných aplikací, nabízíme řadu L Guide. odel HSR třídy i Ct Opěrná deska Vozík Koncová deska Koncové těsnění Kolejnice aznice Opěrná deska Boční těsnění Kulička Nákres průřezu Konstrukce modelu HSR třídy i Ct Lineární vedení se stejnou nosností ve všech čtyřech hlavních směrech se světově standardizovanými rozměry. Cena Přepravní systém Ct 7 Běžné průmyslové stroje Normální H Přesnost P Srovnání ceny a i Jemná mechanika SP UP Cenově výhodný Přestože jde o cenově výhodný výrobek, je zaručen dostatečný výkon. Nákladová efektivita přispívá ke snižování nákladů na stroj. Univerzálnost Lineární vedení se stejnou nosností ve všech čtyřech hlavních směrech pro jednoduché aplikace. Vhodné pro běžné transportní požadavky u kterých není požadovaná. Vynikající kompenzační schopnost. Krátká doba dodání Protože kolejnice a vozíky máme na skladě jednotlivě, je dosaženo kratší doby dodání než u montovaných produktů. Vhodné k urychlenému dodání a opravě vozíky. 1

3 odel HSR-C třídy i Ct Příruba vozíku má otvory se závitem. ožnost montáže shora i zdola. Použitelné v případě, kdy deska/stůl nemá průchozí otvory pro montážní šrouby. HSR C HSR C HSR 25C HSR C HSR C odel HSR-R třídy i Ct á užší vozík (šířka ) a v montážní části otvory se závitem. Optimální pro omezené prostory na desce/stole. HSR R HSR R HSR 25R HSR R HSR R Třídy i Níže uvedená tabulka a graf vpravo uvádějí standardy i pro rovnoběžnost a toleranci rozměrů na výšku a šířku vozíků modelů HSR třídy i Ct. 25 C A D B Norma i Položka Rozměrová tolerance na výšku Výškový rozdíl Rozměrová tolerance na šířku Šířkový rozdíl Rozměrová tolerance na výšku Výškový rozdíl Rozměrová tolerance na šířku Šířkový rozdíl Radiální vůle Přesnost Ct Ct5, Ct7 ± 0, 0,025 ± 0, 0,025 ± 0, 0,025 ± 0, 0,0 Jednotka: mm Poznámka: Výškový rozdíl udává rozdíl výšky mezi více vozíky na jedné kolejnici. Radiální vůle Délka kolejnice (mm) Od Níže uvedená tabulka uvádí radiální vůli vozíku modelu HSR třídy i Ct. 25 do Radiální vůle 8 až až až až +4 až +4 Jednotka: μm Hodnota průběžné rovnoběžnosti Ct7 Ct ,5 6, , , Jednotka: μm 2

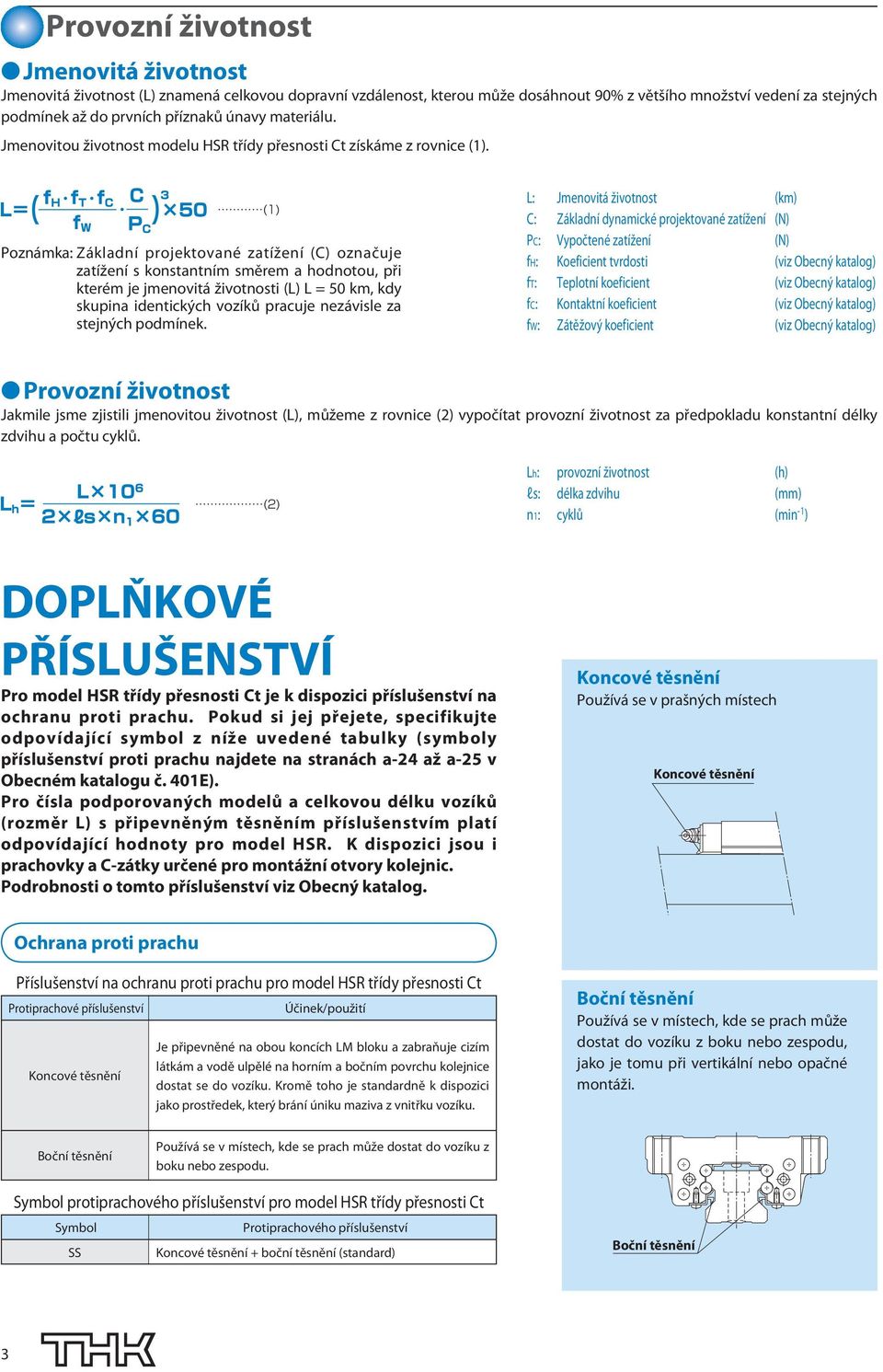

4 Provozní životnost Jmenovitá životnost Jmenovitá životnost (L) znamená celkovou dopravní vzdálenost, kterou může dosáhnout 90% z většího množství vedení za stejných podmínek až do prvních příznaků únavy materiálu. Jmenovitou životnost modelu HSR třídy i Ct získáme z rovnice (1). Poznámka: Základní projektované zatížení (C) označuje zatížení s konstantním směrem a hodnotou, při kterém je jmenovitá životnosti (L) L = 50 km, kdy skupina identických vozíků pracuje nezávisle za stejných podmínek. L: Jmenovitá životnost (km) C: Základní dynamické projektované zatížení (N) PC: Vypočtené zatížení (N) fh: Koeficient tvrdosti (viz Obecný katalog) ft: Teplotní koeficient (viz Obecný katalog) fc: Kontaktní koeficient (viz Obecný katalog) f: Zátěžový koeficient (viz Obecný katalog) Provozní životnost Jakmile jsme zjistili jmenovitou životnost (L), můžeme z rovnice (2) vypočítat provozní životnost za předpokladu konstantní délky zdvihu a počtu cyklů. Lh: provozní životnost (h) ls: délka zdvihu (mm) n1: cyklů (min -1 ) DOPLŇKOVÉ PŘÍSLUŠENSTVÍ Pro model HSR třídy i Ct je k dispozici příslušenství na ochranu proti prachu. Pokud si jej přejete, specifikujte odpovídající symbol z níže uvedené tabulky (symboly příslušenství proti prachu najdete na stranách a-24 až a-25 v Obecném katalogu č. 401E). Pro čísla podporovaných modelů a celkovou délku vozíků (rozměr L) s připevněným těsněním příslušenstvím platí odpovídající hodnoty pro model HSR. K dispozici jsou i prachovky a C-zátky určené pro montážní otvory kolejnic. Podrobnosti o tomto příslušenství viz Obecný katalog. Koncové těsnění Používá se v prašných místech Koncové těsnění Ochrana proti prachu Příslušenství na ochranu proti prachu pro model HSR třídy i Ct Protiprachové příslušenství Účinek/použití Je připevněné na obou koncích L bloku a zabraňuje cizím látkám a vodě ulpělé na horním a bočním povrchu kolejnice Koncové těsnění dostat se do vozíku. Kromě toho je standardně k dispozici jako prostředek, který brání úniku maziva z vnitřku vozíku. Boční těsnění Používá se v místech, kde se prach může dostat do vozíku z boku nebo zespodu, jako je tomu při vertikální nebo opačné montáži. Boční těsnění Používá se v místech, kde se prach může dostat do vozíku z boku nebo zespodu. Symbol protiprachového příslušenství pro model HSR třídy i Ct Symbol Protiprachového příslušenství SS Koncové těsnění + boční těsnění (standard) Boční těsnění 3

5 C-zátky určené pro montážní otvory kolejnice Pokud je některý z montážních otvorů kolejnice zaplněn pilinami nebo cizí látkou, mohou se tyto cizorodé látky dostat do vozíku. Tomu zabráníte zakrytím všech montážních otvorů kolejnice určenými zátkami, takže vrcholy montážních otvorů jsou ve stejné úrovni jako horní povrch kolejnice. Jelikož C-zátky určené pro montážní otvory kolejnice jsou ze speciální syntetické pryskyřice s vysokou odolností vůči olejům a opotřebení, jsou velice trvanlivé. Vhodná C-zátka pro montážní otvory L kolejnice Zabraňuje napadání pilin do montážních otvoru kolejnice. D Hlavní rozměry C-zátky C-zátka číslo modelu Použitý šroub Hlavní rozměry (mm) D H H C4 4 7,8 1,0 C5 5 9,8 2,4 25 C6 6 11,4 2,7 C8 8 14,4 3,7 C8 8 14,4 3,7 Standardní délka a maximální délka kolejnice Níže uvedená tabulka uvádí standardní a maximální délku kolejnic modelu HSR třídy i Ct. Čím delší je rozměr G, tím méně stabilní může být oblast G po instalaci, což nepříznivě ovlivňuje. Každý model produktu HSR třídy i Ct se dodává s kolejnicí uříznutou na požadovanou délku. Při podání objednávky uveďte celkovou délku kolejnice a rozměry G a g. Jestliže maximální délka požadované kolejnice překračuje odpovídající hodnotu uvedenou v tabulce, použijí se spojovací kolejnice. V tom případě nezapomeňte uvést celkovou délku. G g L0 Standardní a maximální délka kolejnice pro model HSR třídy i Ct Číslo modelu Standardní délka kolejnice (L0) Standardní rozteč G aximální délka HSR HSR HSR HSR HSR Jednotka: mm 4

6 Rozměrová tabulka pro model HSR-C třídy i Ct 4-S (øh průchozí) B T1 T K 1 Vnější rozměry Rozměry vozíku Výška Šířka Délka L B C S H L1 T T1 K N E aznice HSRC HSRC HSR25C HSRC HSRC , , , ,4 5,4 6,8 8,5 8,5 38,8 50,8 59,5 70,4, , ,3,5 40,5 4, ,5 PB1021B Rozměrová tabulka pro model HSR-R třídy i Ct 4-S l B T K 1 Vnější rozměry Rozměry vozíku Výška Šířka Délka L B C S l L1 T K N E aznice HSRR HSRR HSR25R HSRR HSRR , , , ,8 50,8 59,5 70,4, ,7 23,3 34, ,5 8, ,5 PB1021B Objednací číslo modelů Vozík: HSR25 C 1 SS Ct BLOCK Kolejnice: HSR25 - L Ct7 RAIL Číslo modelu 2 Typ vozíku (C, R) 3 Počet vozíků (zde 1) 4 Symbol příslušenství ochrany proti prachu *1: (viz strana 3) 5 Označuje třídu i Ct 6 Symbol vozíku 7 Délka koleje (mm) 8 Označuje třídu i CT (třída Ct5, třída Ct7) 9 Symbol kolejnice 5

7 (E) L L1 C d2 N 1 h d1 Jednotka: mm Rozměry kolejnice Nosnost Přípustný statický moment knm* 2 Hmotnost Šířka 0 1 0,05 Výška 1 Rozteč d1 d2 h C C0 A B C kn kn vozíku kg kolejnice kg/m ,5 23, ,5 7,5 5,3 6 9,5 8, ,33 13,8 19,9 37,3 13,5 23,8 34,4 46,8 61,1 0,05 0,19 0,7 0,524 0,782 0,05 0,19 0,7 0,524 0,782 0,0844 0,1 0,344 0,562 0,905 0,2 0, 0,59 1,1 1,6 1,5 2,3 3,3 4,8 6,6 (E) L L1 C d2 N 1 h d1 Jednotka: mm Rozměry kolejnice Nosnost Přípustný statický moment knm* 2 Hmotnost Šířka 0 1 0,05 Výška 1 Rozteč d1 d2 h C kn C0 kn A B C vozíku kg kolejnice kg/m ,5, ,5 7,5 5,3 6 9,5 8, ,33 13,8 19,9 37,3 13,5 23,8 34,4 46,8 61,1 0,05 0,19 0,7 0,524 0,782 0,05 0,19 0,7 0,524 0,782 0,0844 0,1 0,344 0,562 0,905 0,18 0,25 0,54 0,9 1,5 1,5 2,3 3,3 4,8 6,6 Poznámka *1: SS je standardní kombinací pro model HSR třídy i Ct. *2: Označuje dovolený statický moment pro 1 vozík. 6

8 odel HSR třídy i Ct Bezpečnostní opatření při použití anipulace Demontáž prvků může způsobit vniknutí prachu do systému nebo snížit montáže dílů. Výrobek nerozebírejte. Pokud se vozík nebo kolejnice nakloní, mohou vlastní vahou spadnout. Pád nebo údery mohou vedení poškodit. Kvůli nárazům do vedení by také mohlo dojít k poškození jeho funkce, i když vodič bude vypadat nepoškozeně. azání Před použitím výrobku důkladně odstraňte antikorozní olej a doplňte mazivo. Nemíchejte maziva různých fyzikálních vlastností. V místech s neustálými vibracemi nebo ve zvláštním prostředí, jako jsou čisté provozy, podtlak a nízká/vysoká teplota, nesmíte používat normální maziva. Podrobnosti se dozvíte od THK. Kontaktujte nás. Plánujete-li použití zvláštního maziva, kontaktujte před jeho použitím firmu THK. Použijete-li olejové mazivo, nemusí se mazivo rozmístit po celém systému, závisí na směru montáže systému. Podrobnosti se dozvíte od THK. Kontaktujte nás. Intervaly mazání se liší podle provozních podmínek. Podrobnosti se dozvíte od THK. Kontaktujte nás. Bezpečnostní opatření při použití Vniknutí cizího tělesa/látky může způsobit poškození dráhy cirkulace kuliček nebo ztrátu funkčnosti. Zabraňte proniknutí cizorodých látek, jako je prach nebo piliny, do systému. Chcete-li používat lineární vedení v prostředí, kde chladivo proniká do vozíku, může to - v závislosti na typu chladiva - vyvolat problémy s funkčností výrobku. Podrobnosti se dozvíte od THK. Kontaktujte nás. Nepoužívejte lineární vedení při teplotě C nebo vyšší. Chcete-i systém používat při teplotě C nebo vyšší, kontaktujte předem firmu THK. Pokud se na vedení nalepí cizorodé látky, po vyčistění výrobku doplňte mazivo. Informace o použitelných typech detergentů získáte od THK. Kontaktujte nás. Používáte-li vozík s opačně namontovanou, poškozenou koncovou deskou např. kvůli nehodě, mohou vypadnout kuličky a vozík může vyjet z kolejnice a spadnout. V tom případě použijte preventivní opatření, jako je přidání zabezpečovacího zařízení, které pádu zabrání. Při použití lineárního vedení v místech s neustálými vibracemi nebo ve zvláštním prostředí, jako jsou čisté provozy, podtlak a nízká/vysoká teplota, kontaktujte předem firmu THK. Snímáte-li vozík z kolejnice a pak vozík vyměňujete, je k dostání montážní/demontážní přípravek vozíku, který instalaci usnadňuje. Podrobnosti se dozvíte od THK. Kontaktujte nás. Skladování Skladujete-li lineární vedení, vložte jej do obalu od firmy THK a skladujte jej ve vodorovné poloze v místě, kde není vysoká nebo nízká teplota a vysoká vlhkost. L Guide, Ball Cage,, a QZ jsou registrované obchodní značky společnosti THK CO., LTD. Vzhled produktu na fotografii se může mírně lišit od aktuálního provedení. Vzhled a specifikace produktu se mohou změnit bez předchozího oznámení. Před odesláním objednávky kontaktujte firmu THK. Ačkoliv jsme přípravě tohoto katalogu věnovali velkou péči, THK nenese žádnou zodpovědnost za škody vyplývající z typografických chyb nebo vynechávek. Při exportu našich výrobků nebo technologií a při prodeji na export THK zásadně dodržuje předpisy a devizové zákony a zákony na kontrolu zahraničního obchodu i všechny další relevantní zákony. Při exportu jediné položky z výrobků THK kontaktujte předem THK. Veškerá práva vyhrazena EUROPE THK GmbH EUROPEAN HEADQUARTERS Phone: ax: DÜSSELDOR OICE Phone: ax: STUTTGART OICE Phone: ax: ÜNCHEN OICE Phone: ax: U.K. OICE Phone: ax: ITALY ILANO OICE Phone: ax: ITALY BOLOGNA OICE Phone: ax: SEDEN OICE Phone: ax: AUSTRIA OICE Phone: ax: SPAIN OICE Phone: ax: TURKEY OICE Phone: ax: THK RANCE S.A.S. Phone: ax: HEAD OICE , NISHI-GOTANDA, SHINAGAA-KU, TOKYO JAPAN INTERNATIONAL SALES DEPARTENT PHONE: AX: Global site : NORTH AERICA THK AERICA,Inc. HEADQUARTERS Phone: ax: CHICAGO OICE Phone: ax: NE YORK OICE Phone: ax: ATLANTA OICE Phone: ax: LOS ANGELES OICE Phone: ax: SAN RANCISCO OICE Phone: ax: BOSTON OICE Phone: ax: DETROIT OICE Phone: ax: TORONTO OICE Phone: ax: SOUTH AERICA THK BRASIL LTDA. Phone: ax: CHINA THK (CHINA) CO.,LTD. HEADQUARTERS Phone: ax: SHANGHAI OICE Phone: ax: BEIJING OICE Phone: ax: CHENGDU OICE Phone: ax: GUANGZHOU OICE Phone: ax: THK (SHANGHAI) CO.,LTD. Phone: ax: TAIAN THK TAIAN CO.,LTD. TAIPEI HEAD OICE Phone: ax: TAICHUNG OICE Phone: ax: TAINAN OICE Phone: ax: KOREA SEOUL REPRESENTATIVE OICE Phone: ax: SINGAPORE THK L SYSTE Pte. Ltd. Phone: ax: INDIA BANGALORE REPRESENTATIVE OICE Phone: ax: THK CO., LTD Printed in Japan
