1 R Návod k použití Ambulantní systém monitorování krevního tlaku HolCARD CR EN ISO 9001 EN MDD EN ISO Zabierzów, POLAND 20 January, 2001 EDITION I

2 GRATULUJEME Jsme rádi, že jste si vybrali HolCARD CR-06 recorder. Volbou společnosti ASPEL jste prokázali, že neuznáváte kompromisy a vyžadujete jen nejvyšší kvalitu. Společnost ASPEL s potěšením představuje rekordér HolCARD CR-06 jako výsledek mnohaletých expertíz a zkušeností získaných těsným kontaktem s našimi zákazníky. Zvolili jste dlouhou životnost a efektivnost, což jsou rysy rekordéru HolCARD CR-06; Pozorně čtěte návod k použití, neboť ten obsahuje směrnice pro bezpečnou instalaci a údržbu přístroje a taky několik praktických instrukcí pro jeho optimální provoz. Návod k použití si kvůli případnému nahlédnutí uschovejte! 1. Osoba obsluhující tlakový holter je před jeho zapnutím povinna pečlivě si přečíst návod k použití. 2. Návod k použití pomůže uživateli přístroj správně obsluhovat a udržovat. 3. Plnohodnotného využití přístroje uživatel dosáhne přesným dodržováním instrukcí popsaných v návodu k použití. 4. Zakazuje se použití přístroje s poškozeným pacientským kabelem. 5. Jakákoliv oprava přístroje smí být provedena jen autorizovanou servisní společností. 6. Výrobce neodpovídá za škody způsobené nedodržením návodu k použití. 7. Chcete-li s přístrojem použít jiné zařízení, ujistěte se, že všechna propojení jsou v souladu s mezinárodními bezpečnostními normami IEC všechna připojená zařízení jsou v souladu s mezinárodními bezpečnostními normami IEC. Nedodržení těchto norem může vést k rizikům, za které výrobce nenese žádnou odpovědnost. 8. Technická výkonnost přístroje a přídavných zařízení musí být pravidelně kontrolována (min. jednou ročně). Při zjištění jakékoliv chyby ve funkci přístroje je nutné kontaktovat autorizované servisní středisko, pokaždé, když se chyba objeví. 2

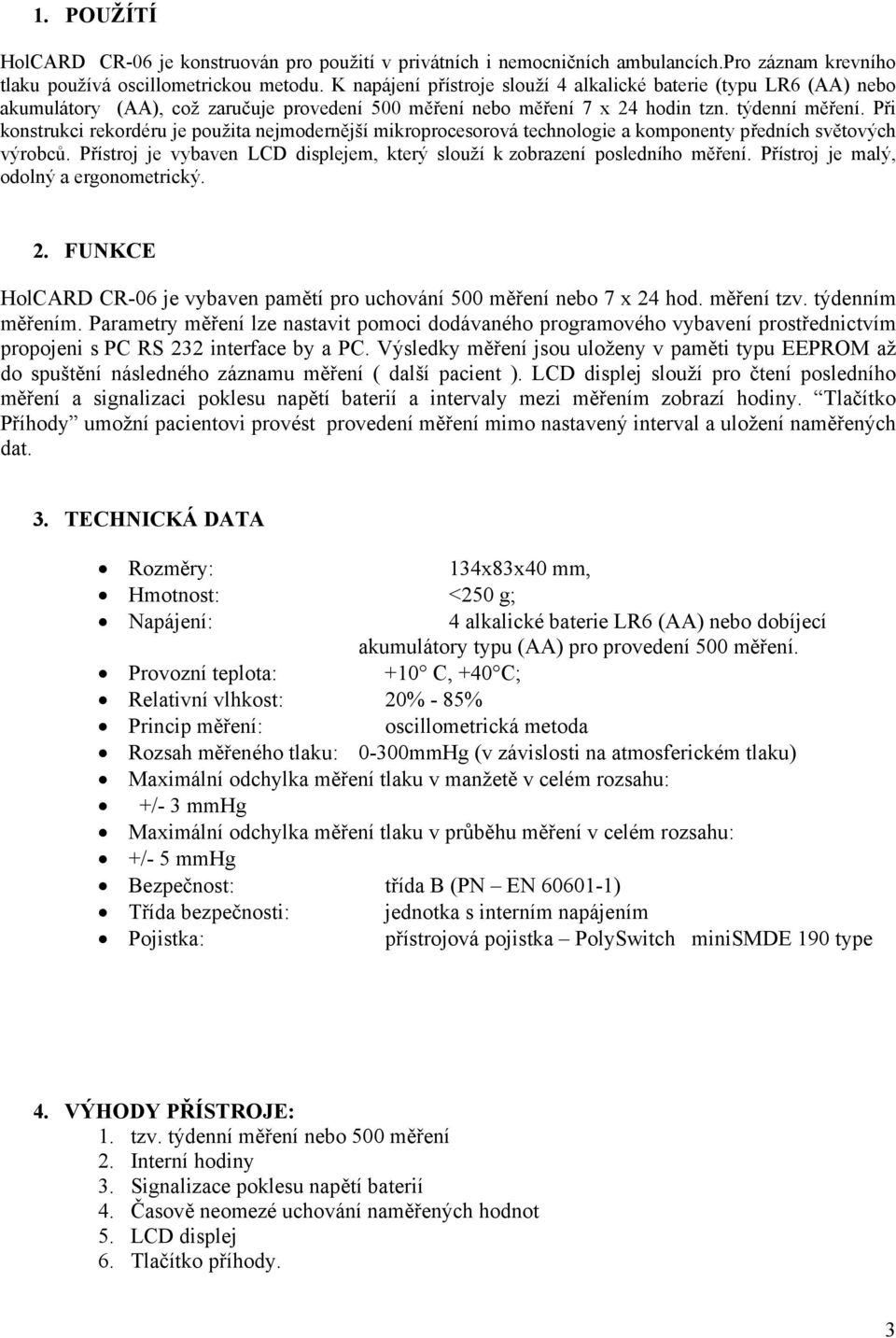

3 1. POUŽÍTÍ HolCARD CR-06 je konstruován pro použití v privátních i nemocničních ambulancích.pro záznam krevního tlaku používá oscillometrickou metodu. K napájení přístroje slouží 4 alkalické baterie (typu LR6 (AA) nebo akumulátory (AA), což zaručuje provedení 500 měření nebo měření 7 x 24 hodin tzn. týdenní měření. Při konstrukci rekordéru je použita nejmodernější mikroprocesorová technologie a komponenty předních světových výrobců. Přístroj je vybaven LCD displejem, který slouží k zobrazení posledního měření. Přístroj je malý, odolný a ergonometrický. 2. FUNKCE HolCARD CR-06 je vybaven pamětí pro uchování 500 měření nebo 7 x 24 hod. měření tzv. týdenním měřením. Parametry měření lze nastavit pomoci dodávaného programového vybavení prostřednictvím propojeni s PC RS 232 interface by a PC. Výsledky měření jsou uloženy v paměti typu EEPROM až do spuštění následného záznamu měření ( další pacient ). LCD displej slouží pro čtení posledního měření a signalizaci poklesu napětí baterií a intervaly mezi měřením zobrazí hodiny. Tlačítko Příhody umožní pacientovi provést provedení měření mimo nastavený interval a uložení naměřených dat. 3. TECHNICKÁ DATA Rozměry: 134x83x40 mm, Hmotnost: <250 g; Napájení: 4 alkalické baterie LR6 (AA) nebo dobíjecí akumulátory typu (AA) pro provedení 500 měření. Provozní teplota: +10 C, +40 C; Relativní vlhkost: 20% - 85% Princip měření: oscillometrická metoda Rozsah měřeného tlaku: 0-300mmHg (v závislosti na atmosferickém tlaku) Maximální odchylka měření tlaku v manžetě v celém rozsahu: +/- 3 mmhg Maximální odchylka měření tlaku v průběhu měření v celém rozsahu: +/- 5 mmhg Bezpečnost: třída B (PN EN ) Třída bezpečnosti: jednotka s interním napájením Pojistka: přístrojová pojistka PolySwitch minismde 190 type 4. VÝHODY PŘÍSTROJE: 1. tzv. týdenní měření nebo 500 měření 2. Interní hodiny 3. Signalizace poklesu napětí baterií 4. Časově neomezé uchování naměřených hodnot 5. LCD displej 6. Tlačítko příhody. 3

4 5. VÝROBCE A DODAVATEL: MANUFACTURER ASPEL S.A. os. H. Sienkiewicza Zabierzów / POLAND tel / fax / REPRESENTATIVE ASPEL Medizinische Geräte Vertriebs GmbH Karl Kurz-Gasse Münchendorf / AUSTRIA tel./fax AUTORIZOVANÝ DISTRIBUTOR pro ČR P.S. Printer Service s r.o. Martinkova 7, Brno tel fax aspel@aspel.cz 4

5 6. POPIS VÝROBKU obr Propojení manžety a rekordéru 2. Prostor pro baterie 3. LCD displej 4. Tlačítko příhody 5. RS-232 konektor. 7. ZNAČENÍ Značení je složeno z: Výrobní číslo Rok výroby 8. PŘÍPRAVA MĚŘĚNÍ Před začátkem nového měření dejte do přístroje nové alkalické baterie LR6 (AA) nebo dobíjecí akumulátory (doporučujeme kapacitu >950mAh). Po připojení k PC prostřednictvím dodaného kabelu RS-232 proveďte nastavení parametrů měření z programu instalovaného na PC (viz. návod k použití programu HolCARD). Měření může být také zahájeno bez připojení k PC přidržením tlačítka příhody asi na 5 sekund dojde k zahájení měření s parametry shodnými jako v předcházejícím měření. V obou případech je měření zahájeno nafouknutím manžety a provedeno první měření krevního tlaku nezapoměňte na správné nasazení a utažení manžety (viz. kapitola 8.2 Manžeta). Odpojte rekordér od kabelu RS 232 a vložte jej do pouzdra na opasku pacienta. Poslední měření je zobrazeno na displeji po dobu 3 sekund. 8.1 LCD DISPLEJ LCD zobrazuje následující informace: 1. Symbol baterie bliká vybité baterie 2. Symbol srdce bliká měření pulzu 3. Zvyšující se číselná hodnota rostoucí tlak v manžetě 4. Zmenšující se číselná hodnota klesající tlak v manžetě 5. Ostatní symboly indikují výsledky měření (viz tabulka symbolů), aktuální čas nebo zprávy. 5

6 8.2 MANŽETA PŘILOŽTE MANŽETU NA PAŽI PACIENTA STEJNĚ, JAKO U KLASICKÉHO TLAKOMĚRU (MANŽETA NEMÁ ŽÁDNOU ZVUKOVOU INDIKACI KREVNÍHO TLAKU). PRYŽOVOU HADIČKU LZE NECHAT SHORA NEBO ZDOLA, JAK JE PRO UŽIVATELE KOMFORTNĚJŠÍ. SYSTÉM PROVEDE BĚHEM MĚŘENÍ KONTROLU TĚSNOSTI A NEPRODYŠNOSTI MANŽETY. Manžetu lze čistit praním v teplé vodě. 9. JAK PROVÁDĚT MĚŘENÍ Do prostoru pro baterie vložte nové alkalické baterie LR6 (AA) nebo dobíjecí akumulátory (doporučujeme kapacitu >950mAh). Připojte pryžovou hadičku manžety do konektoru 1 (viz obr. 1.) Nasaďte a upevněte manžetu na paži pacienta ( viz. 7.2 ) a zahajte měrení z PC programem HolCARD nebo přidržením tlačítka příhody asi na 5 sekund (viz kapitola 7). Vložte rekordér do brašny a pomocí řemenu připevněte k pacientovi. Poučte pacienta, jak se má chovat během měření a jak má používat tlačítko příhody (viz kapitola 10). Měření je ukončeno ( po načtení naměřených dat ) programem HolCARD nebo vyjmutím baterií nebo dojde-li k poklesu napětí baterií nebo je zaplněna kapacita paměti ( více než 500 měření). Pozn.: V případě poruchy při nafukování manžety, a ta se samovolně nevyfoukne během několika minut odpojte gumovou hadičku z těla rekordéru a vyhledejte obsluhu. 10. JAK NAČÍST VÝSLEDKY MĚŘENÍ Je-li to nuné vyměňte baterie, připojte rekordér RS-232 a načtěte výsledky měření do PC ( viz. referenční příručka k programu HolCARD). Poslední výsledky naměřených hodnot jsou uloženy v paměti do zahájení nového měření. Došlo-li k vybití baterií poznáte pode toho, že na displeji bliká symbol baterie a ostatní symboly nejsou zobrazeny vyměňte baterie a načtěte data do programu. 11. TLAČÍTKO PŘÍHODY Tlačítkem příhody lze změnit současný provozní stav recordéru. Po vložení nových baterií můžete spustit měření bez připojeni PC podržením tlačítka příhody asi na 5 sekund. Během měření má tlačítko příhody následující funkce: Rekordér začíná měření ( nafukování manžety ), ale pacient není k měření připraven zmáčkne tlačítko dvakrát (zmáčkne uvolní zmáčkne uvolní) rekordér přeruší měření a měření zahájí až za další 3 minuty, to je doba během které se pacient připraví k měření, Cítí-li pacient náhlou změnu tlaku krve může zahájit okamžité měření zmáčkne-li dvakrát tlačítko. 12. JAK VLOŽÍME BATERIE Otevřeme prostor pro baterie, který je umístěn na zadní straně přístroje. Odejmeme kryt a použité baterie zaměníme za nové alkalické LR6 (AA). Také můžeme používat dobíjecí akumulátory (doporučujeme kapacitu >950mAh). Mějte na paměti, že u těchto baterií dochází k samovybíjení a proto používejte, takové, které jste před vložením právě vyjmuli z nabíječky. Použité baterie likvidujte v souladu se Zákonem o likvidaci nebezpečných odpadů. Nízké napětí baterií je signalizováno blikajícím symbolem baterie a antomaticky se ukončí proces měření. 6

7 13. JAK ZMĚNÍME PARAMETRY MĚŘENÍ Paramery měřeného záznamu mohou být změněny programem HolCARD CR-06 instalovaným na PC prostřednictvím kabelu RS-232. Můžete nastavit: Aktuální čas (nastaví se automaticky je stejný jako hodina reálného času v PC) Tři periody v 24 hodinovém cyklu: den, noc, ranní aktivitu, Frekvenci měření v závisející na závisející členění 24 hodinové periody, maximální hodnotu tlaku v manžetě pro první měření ( pro ostaní měření zůstane tato hodnota automaticky zachována), Jméno pacienta. Pro detailnější popis parametrů viz. referenční příručka k programu HolCARD CR ÚDRŽBA K čistění povrchu přístroje použijte jemnou navlhčenou tkaninu a mýdlo. VAROVÁNÍ NIKDY NEPOUŽÍVEJTE ROZPOUŠTĚDLA ANI JINÉ ŽÍRAVINY 15. SKLADOVÁNÍ HolCARD CR-06 může býd skladován při dodržení následujících: teplota +5 C do +50 C, relativní vlhkost 20%-85%; vzduch nesmí obsahovat korozivní faktory. 16. PŘÍSLUŠENSTVÍ REKORDÉRU 1. Manžeta pro dospělé střední velikost 2. Taška s řemenem 3. Kabel RS-232 (KRSD-09) 4. Alkalické baterie LR6 (AA) 4 ks 5. Program HolCARD CR Návod k obsluze 7. Záruční list. 17. TYPICKÉ PROBLÉMY S PŘÍSTROJEM Závada Error zobrazeno na LCD displeji Přístroj se automaticky vypne (bliká pouze symbol baterie) Přístroj nekomunikuje s PC Příhody nejsou zaznamenány Příčina/odstranění Tlak v manžetě nenarůstá Přístroj se automaticky vypne nejsou-li baterie nabité na kapacitu, která je nutná pro správný chod přístroje Přenos dat prostřednictvím RS232 neprobíhá Problém v tlačítku příhody 7

8 18. UŽIVATELSÝ SERVIS Pro pomoc při vyhledávání problémů a závad při používání HolCARD CR-06, neváhejte kontaktovat: AUTORIZOVANÝ DISTRIBUTOR pro ČR P.S. Printer Service s r.o. Martinkova 7, Brno tel fax aspel@aspel.cz Obsah 1. POUŽITÍ 3 2. FUNKCE 3 3. TECHNICKÁ DATA 3 4. VÝHODY PŘÍSTROJE 3 5. VÝROBCE A DODAVATEL 4 6. POPIS VÝROBKU 5 7. ZNAČENÍ 5 8. PŘÍPRAVA MĚŘENÍ LCD DISPLEJ MANŽETA JAK PROVÁDĚT MĚŘENÍ JAK NAČÍST VÝSLEDKZ MĚŘENÍ TLAČÍTKO PŘÍHODY JAK VLOŽÍME BATERIE JAK ZMĚNÍME PARAMETRY MĚŘENÍ ÚDRŽBA SKLADOVÁNÍ PŘÍSLUŠENSTVÍ REKORDÉRU TYPICKÉ PROBLÉMY S PŘÍSTROJEM UŽIVATELSKÝ SERVIS 7 8
