1 REGULÁTORY PRŮTOKU VZDUCHU OPTIMA-R Regulátor variabilního průtoku NÁVODY NA MONTÁŽ, OBSLUHU A ÚDRŽBU

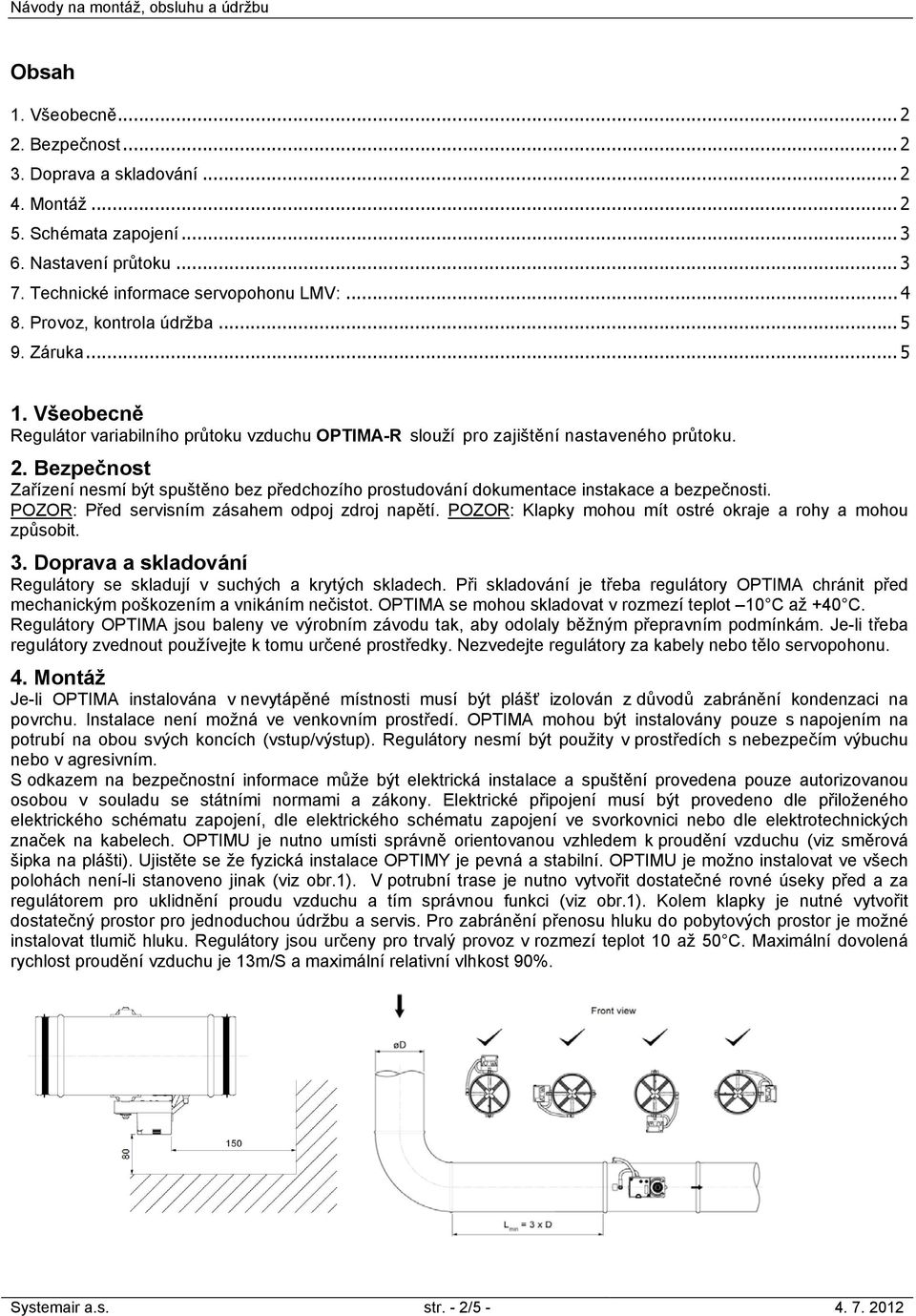

2 Obsah 1. Všeobecně Bezpečnost Doprava a skladování Montáž Schémata zapojení Nastavení průtoku Technické informace servopohonu LMV: Provoz, kontrola údržba Záruka Všeobecně Regulátor variabilního průtoku vzduchu OPTIMA-R slouží pro zajištění nastaveného průtoku. 2. Bezpečnost Zařízení nesmí být spuštěno bez předchozího prostudování dokumentace instakace a bezpečnosti. POZOR: Před servisním zásahem odpoj zdroj napětí. POZOR: Klapky mohou mít ostré okraje a rohy a mohou způsobit. 3. Doprava a skladování Regulátory se skladují v suchých a krytých skladech. Při skladování je třeba regulátory OPTIMA chránit před mechanickým poškozením a vnikáním nečistot. OPTIMA se mohou skladovat v rozmezí teplot 10 C až +40 C. Regulátory OPTIMA jsou baleny ve výrobním závodu tak, aby odolaly běžným přepravním podmínkám. Je-li třeba regulátory zvednout používejte k tomu určené prostředky. Nezvedejte regulátory za kabely nebo tělo servopohonu. 4. Montáž Je-li OPTIMA instalována v nevytápěné místnosti musí být plášť izolován z důvodů zabránění kondenzaci na povrchu. Instalace není možná ve venkovním prostředí. OPTIMA mohou být instalovány pouze s napojením na potrubí na obou svých koncích (vstup/výstup). Regulátory nesmí být použity v prostředích s nebezpečím výbuchu nebo v agresivním. S odkazem na bezpečnostní informace může být elektrická instalace a spuštění provedena pouze autorizovanou osobou v souladu se státními normami a zákony. Elektrické připojení musí být provedeno dle přiloženého elektrického schématu zapojení, dle elektrického schématu zapojení ve svorkovnici nebo dle elektrotechnických značek na kabelech. OPTIMU je nutno umísti správně orientovanou vzhledem k proudění vzduchu (viz směrová šipka na plášti). Ujistěte se že fyzická instalace OPTIMY je pevná a stabilní. OPTIMU je možno instalovat ve všech polohách není-li stanoveno jinak (viz obr.1). V potrubní trase je nutno vytvořit dostatečné rovné úseky před a za regulátorem pro uklidnění proudu vzduchu a tím správnou funkci (viz obr.1). Kolem klapky je nutné vytvořit dostatečný prostor pro jednoduchou údržbu a servis. Pro zabránění přenosu hluku do pobytových prostor je možné instalovat tlumič hluku. Regulátory jsou určeny pro trvalý provoz v rozmezí teplot 10 až 50 C. Maximální dovolená rychlost proudění vzduchu je 13m/S a maximální relativní vlhkost 90%. Systemair a.s. str. - 2/

3 Obr. 1 Instalační polohy a odstupy 5. Schémata zapojení Obr. 2 Schéma zapojení servopohon Standardní plynulé řízení: - řídicí signál V DC nebo 2 10V DC - 0(2)V DC = Vmin, 10V DC = Vmax - zpětná vazba V DC nebo 2 10V DC Základni řízení: - CAV zapojení, Vmin = konst. (CAV=konstantní průtok vzduchu) ZAVŘENO Základni řízení: Vzdálené přepnutí mezi Vmin a Vmax - CAV zapojení, Vmin=konst svorky 2-3 bez propojení - CAV zapojení, Vmax=konst svorky 2-3 propojeny (CAV=konstantní průtok vzduchu) Základni řízení: Přepnutí mezi ZAVŘENO a plynulým sinálem - CAV zapojení, Vmin=konst svorky 2-3 bez propojení - ZAVŘENO svorky 1-3 propojeny 6. Nastavení průtoku Hodnoty Vmin a Vmax spolu v ovládacím signálem 0 10V DC nebo 2 10V DC jsou nastaveny již ve výrobní závodě dle hodnot uvedených v objednávce. Změna hodnot na místě instalace je možné buď pomocí PC a softwaru Belimo PC-Tool nebo pomocí zařízení ZTH-GEN. ZTH-GEN se napojí servisním kabelem na servisní vstup servopohonu a lze změnit: Vmin, Vmax, ovládací signál, směr otáčení str. - 3/5 - Systemair a.s.

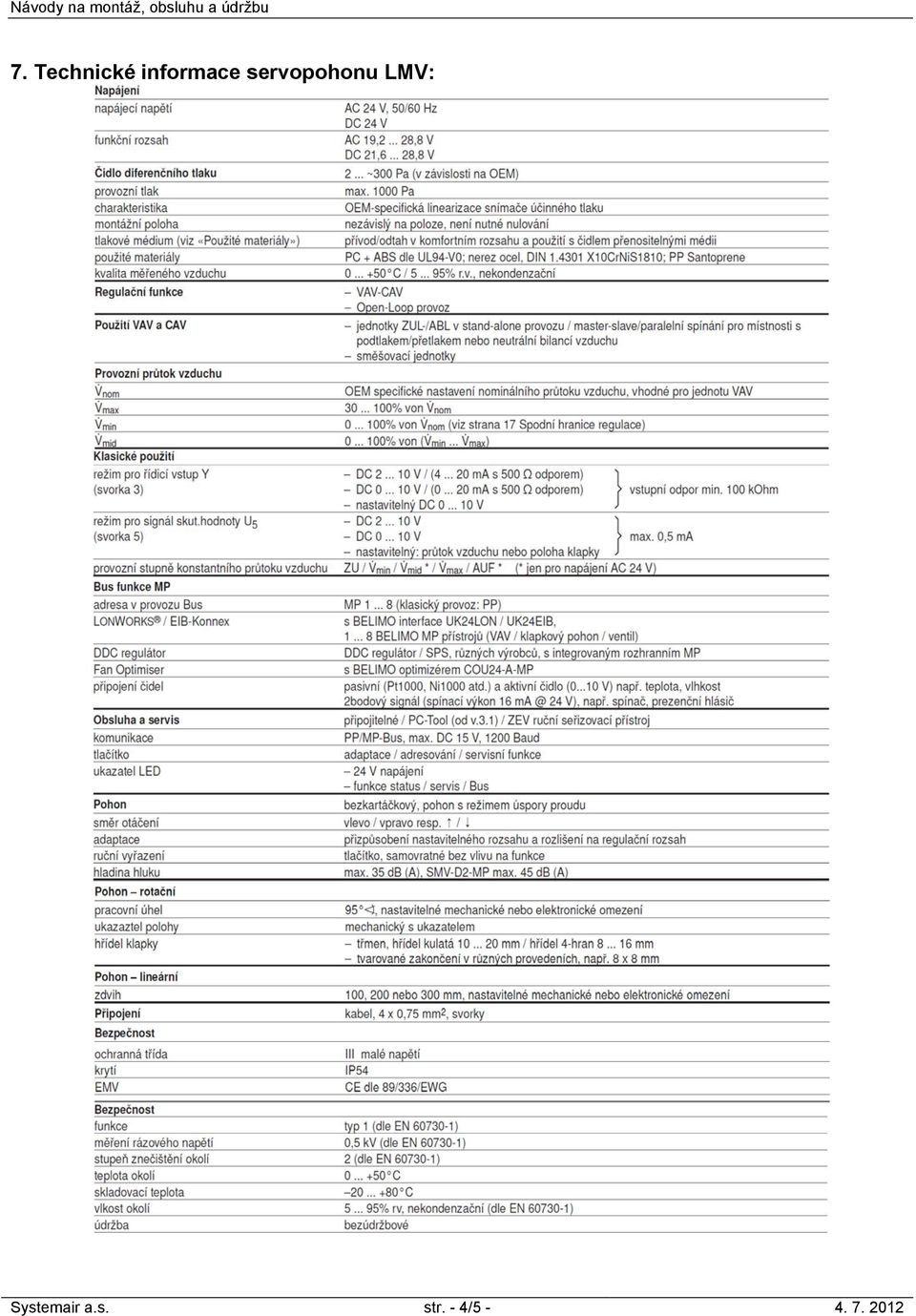

4 7. Technické informace servopohonu LMV: Systemair a.s. str. - 4/

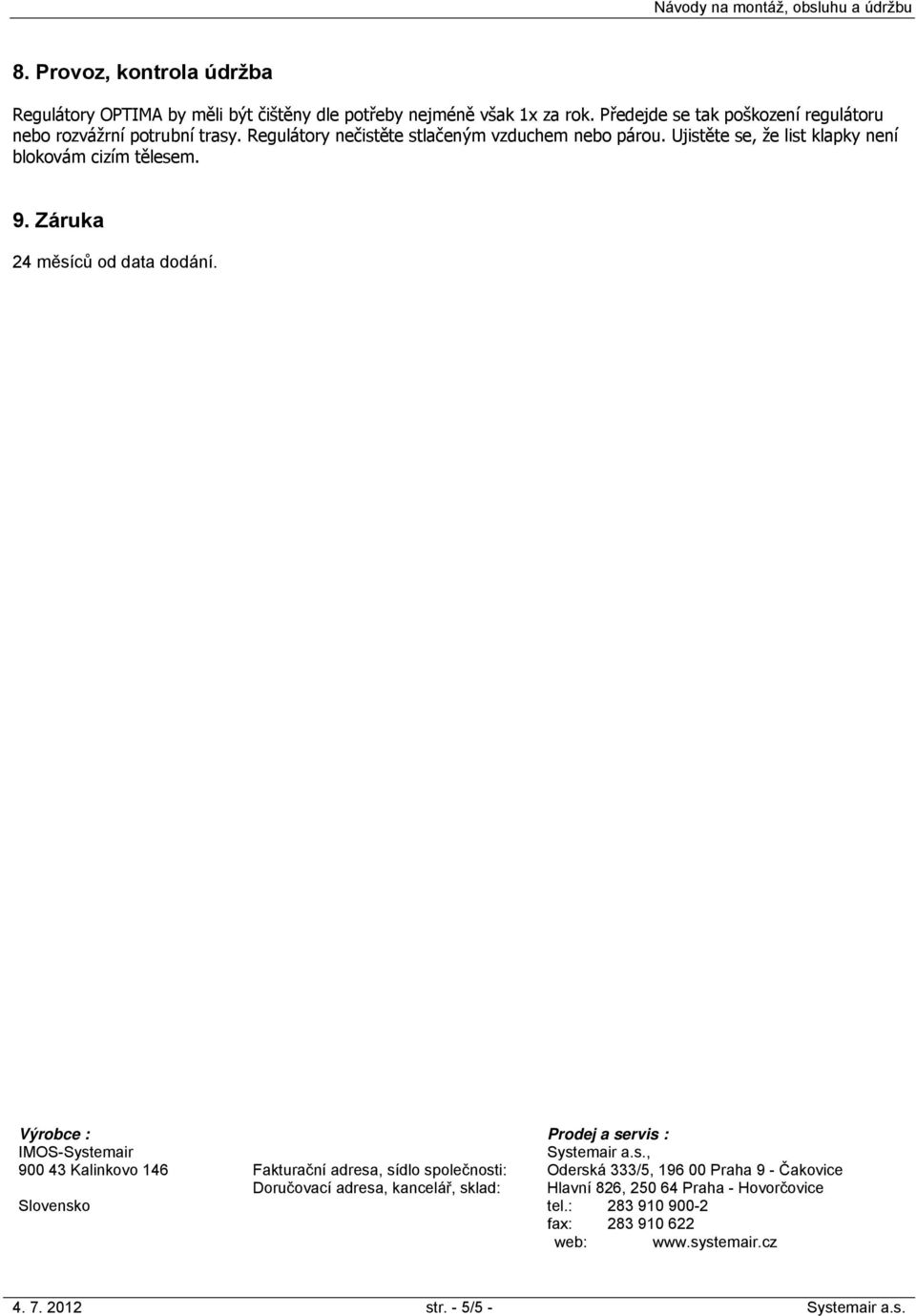

5 8. Provoz, kontrola údržba Regulátory OPTIMA by měli být čištěny dle potřeby nejméně však 1x za rok. Předejde se tak poškození regulátoru nebo rozvážrní potrubní trasy. Regulátory nečistěte stlačeným vzduchem nebo párou. Ujistěte se, že list klapky není blokovám cizím tělesem. 9. Záruka 24 měsíců od data dodání. Výrobce : Prodej a servis : IMOS-Systemair Systemair a.s., Kalinkovo 146 Fakturační adresa, sídlo společnosti: Oderská 333/5, Praha 9 - Čakovice Doručovací adresa, kancelář, sklad: Hlavní 826, Praha - Hovorčovice Slovensko tel.: fax: web: str. - 5/5 - Systemair a.s.
