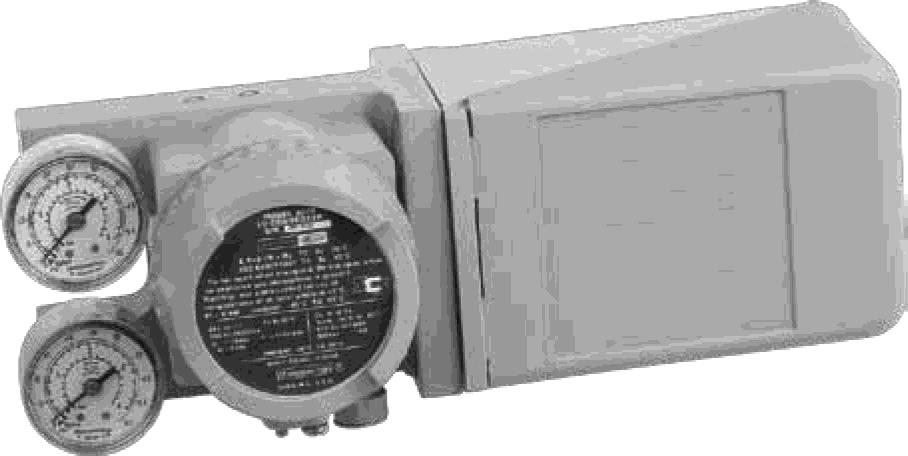

1 Masoneilan* 4700E/4800E Elektropneumatická polohovací zařízení ATEX Provozní příručka (er.a) Klasifikace údajů podle GE: Veřejné

2 TYTO POKYNY POSKYTUJÍ OBSLUZE/ZÁKAZNÍKOVI DŮLEŽITÉ REFERENČNÍ INFORMACE, KTERÉ JSOU SPECIFICKÉ PRO PROJEKT A KTERÉ DOPLŇUJÍ POKYNY PRO NORMÁLNÍ POSTUPY ZÁKAZNÍKA/OBSLUHY PŘI PROVOZU A ÚDRŽBĚ. VZHLEDEM K TOMU, ŽE FILOZOFIE PROVOZU A ÚDRŽBY NEJSOU JEDNOTNÉ, BHGE (SPOLEČNOST GENERAL ELECTRIC A JEJÍ DCEŘINÉ SPOLEČNOSTI A POBOČKY) NEUSILUJÍ O PŘEDEPISOVÁNÍ KONKRÉTNÍCH POSTUPŮ, ALE SNAŽÍ SE POSKYTNOUT INFORMACE O ZÁKLADNÍCH OMEZENÍCH A POŽADAVCÍCH, KTERÉ SOUVISEJÍ S TYPEM ZAŘÍZENÍ. ŽE PRACOVNÍCI OBSLUHY JIŽ MAJÍ OSVOJENY OBECNÉ ZNALOSTI POŽADAVKŮ NUTNÝCH PRO BEZPEČNÝ PROVOZ MECHANICKÉHO A ELEKTRICKÉHO ZAŘÍZENÍ V POTENCIÁLNĚ NEBEZPEČNÝCH PROSTŘEDÍCH. TYTO POKYNY JE PROTO TŘEBA INTERPRETOVAT A UPLATŇOVAT V SOUVISLOSTI S BEZPEČNOSTNÍMI PRAVIDLY A PŘEDPISY PLATNÝMI NA PRACOVIŠTI A S KONKRÉTNÍMI POŽADAVKY PRO PROVOZ JINÝCH ZAŘÍZENÍ NA PRACOVIŠTI. TYTO INSTRUKCE NEMAJÍ POJEDNÁVAT O VEŠKERÝCH PODROBNOSTECH NEBO ALTERNATIVÁCH ZAŘÍZENÍ ANI UVÁDĚT VEŠKERÉ MOŽNÉ OKOLNOSTI, SE KTERÝMI SE LZE SETKAT V SOUVISLOSTI S INSTALACÍ, PROVOZEM NEBO ÚDRŽBOU. POKUD BY BYLO ZAPOTŘEBÍ DALŠÍCH INFORMACÍ NEBO POKUD BY SE OBJEVILY URČITÉ PROBLÉMY, KTERÉ NEJSOU PRO ÚČELY ZÁKAZNÍKA/OBSLUHY DOSTATEČNĚ OBJASNĚNÉ, ZÁLEŽITOST BY MĚLA BÝT POSTOUPENA SPOLEČNOSTI BHGE. PRÁVA, POVINNOSTI A ZÁVAZKY SPOLEČNOSTI BHGE A ZÁKAZNÍKA/OBSLUHY JSOU PŘÍSNĚ OMEZENY NA PRÁVA, POVINNOSTI A ZÁVAZKY VÝSLOVNĚ UVEDENÉ VE SMLOUVĚ VZTAHUJÍCÍ SE K DODÁVCE ZAŘÍZENÍ. VYDÁNÍ TĚCHTO POKYNŮ NEPŘEDSTAVUJE ANI V SOBĚ NEZAHRNUJE ŽÁDNÁ DALŠÍ TVRZENÍ NEBO ZÁRUKY ZE STRANY SPOLEČNOSTI BHGE TÝKAJÍCÍ SE ZAŘÍZENÍ NEBO JEHO POUŽITÍ. TYTO POKYNY MAJÍ OBSLUZE/ZÁKAZNÍKOVI SLOUŽIT VÝHRADNĚ JAKO VODÍTKO PRO INSTALACI, ZKOUŠKY, PROVOZ A/NEBO ÚDRŽBU POPISOVANÉHO ZAŘÍZENÍ. TENTO DOKUMENT V PLNÉM ANEBO ČÁSTEČNÉM ROZSAHU PŘEDCHOZÍ PÍSEMN SOUHLAS BHGE. 2 BHGE 2018 Baker Hughes, součást společnosti GE. Všechna práva vyhrazena.

3 Obsah 1. SYSTÉM ČÍSLOVÁNÍ 5 2. TECHNICKÉ ÚDAJE Výkon Schémata 5 3. ZNAČENÍ AUTOJIŠTĚNÍ ATEX a TYP nl PRO MODEL MĚNIČE 4000 I/P 6 4. ZNAČENÍ ODOLNOSTI VŮČI VÝBUCHU ATEX PRO MODEL MĚNIČE 4000 I/P 6 5. ELEKTRICKÁ ZAPOJENÍ a VSTUP VEDENÍ Signál proudu Maximální výkon Parametry jednotky s autojištěním Vstup vedení v ohnivzdorné aplikaci 7 6. MONTÁŽ POLOHOVACÍHO ZAŘÍZENÍ 4700E NEBO 4800E NA VENTIL 8 7. PNEUMATICKÉ ZAPOJENÍ POLOHOVACÍHO ZAŘÍZENÍ 4700 E / 4800 E 8 8. INSTALACE a SPOUŠTĚNÍ Instalace Spuštění 8 9. KALIBRACE POLOHOVACÍHO ZAŘÍZENÍ 4700 E/4800 E ÚDRŽBA Obecná pravidla Před údržbou Během údržby Po údržbě ZVLÁŠTNÍ PODMÍNKY POUŽITÍ Pro autojištění a ohnivzdornost Pro autojištění Ohnivzdornost Baker Hughes, součást společnosti GE. Všechna práva vyhrazena. Masoneilan 4700/4800 E Návod k použití polohovacího zařízení 3

4 VAROVÁNÍ PŘED instalací, použitím nebo provedením jakýchkoli úkonů údržby související s tímto zařízením si POZORNĚ PŘEČTĚTE POKYNY. Tyto pokyny jsou v souladu se základními požadavky na bezpečnost evropské směrnice ATEX 94/9/ES. Certifikace platí pro použití v atmosféře s výbušným plynem nebo prachem, skupiny IIA, IIB, IIC nebo IIIC: Kategorie II 1GD oblasti 0, 1, 2, 20, 21 a 22 pro režim ochrany ia Kategorie II 3G oblast 2 pro režim ochrany na & nl Kategorie II 2GD oblasti 1, 2, 21 a 22 pro režim ochrany d Splňují také základní bezpečnostní požadavky evropské směrnice EMC 89/336/ES v platném znění pro použití v průmyslovém prostředí. Konečný uživatel musí: Ověřit slučitelnost materiálu s daným použitím Zajistit správné používání ochrany proti pádu při práci ve výškách v souladu s bezpečnými pracovními postupy Zajistit používání správných osobních ochranných prostředků Přijmout vhodná opatření, aby pracovníci, kteří provádějí instalaci, uvádění do provozu a údržbu, byli řádně proškoleni z hlediska správných pracovních postupů při práci s tímto zařízením a v jeho blízkosti v souladu s bezpečnými pracovními postupy Výrobky s osvědčením zařízení odolné vůči výbuchu JE NUTNO: a) Instalovat, uvádět do provozu, používat a udržovat v souladu s evropskými a/nebo národními či místními předpisy a v souladu s doporučeními uvedenými v příslušných normách pro potenciálně výbušné atmosféry. b) Používat pouze v situacích, které splňují podmínky osvědčení uvedené v tomto dokumentu, a po ověření jejich vhodnosti k použití v oblasti zamýšleného použití a při dodržení maximální povolené teploty okolního prostředí. c) Instalovat, uvádět do provozu a udržovat prostřednictvím kvalifikovaných a zkušených profesionálů školených z hlediska správných pracovních postupů pro nářadí používané v oblastech s rizikem výskytu výbušné atmosféry a pro práci s tímto zařízením a v jeho blízkosti v souladu s bezpečnými pracovními postupy. Použití poškozeného nástroje by za určitých provozních podmínek mohlo způsobit zhoršení výkonnosti systému, které by mohlo vést ke zranění nebo smrti. Používejte pouze originální náhradní díly dodané výrobcem, abyste zajistili, že výrobky splňují zásadní bezpečnostní požadavky výše uvedených evropských směrnic. POUŽÍVÁNÍ NÁSTROJE Zařízení 4700E/4800E: elektropneumatické polohovací zařízení (princip vyvážené síly) se zabudovaným měničem proudu na tlak (4000 I/P měnič). Řídí polohu konektoru regulačního ventilu na řídicí signál 4-20 ma. Zpětná vazba je zajišťována prostřednictvím vačky. 4800E je polohovací zařízení s pneumatickým blokem s vysokým průtokem. 4 BHGE 2018 Baker Hughes, součást společnosti GE. Všechna práva vyhrazena.

5 1. SYSTÉM ČÍSLOVÁNÍ Kapacita řídicího prvku 7. standardní 8. vysoký průtok Rozpětí signálu Montáž Typ ma 1. 20,7 až 103,5 kpa (3 až 15 psi) 2. 41,4 až 206,8 kpa (6 až 30 psi) 0. Otočný 1. Lineární P - Pneumatický E - Elektropneumatický 2. TECHNICKÉ ÚDAJE 2.1. Výkon Výkon (% rozsahu signálu) 4700E 4800E Mrtvá oblast Hystereze Opakovatelnost Citlivost Shoda Vstupní impedance Maximální rozsah provozní teploty: (iz značení na přístroji). Standardní přístroj: - 40 C až + 85 C (-40 F až +185 F) < 0.5 < ± Ohmů < 0.5 < ± Ohmů Teplota uskladnění: - 55 C až + 90 C (-67 F až F) Součástky modulu I/P jsou chráněny kovovým krytem. Index elektrické ochrany krytu: IP Schémata Zn. Popis Zn. Popis Zn. Popis 4 Konec pružiny 12 Přívodní měřidlo C Kryt 4b Nulová matice 13 Výstupní měřidlo J (*) Kruhové těsnění 4c Nulová pojistná matice 19 Větrací konektor O Výstup 5 Pružina zpětné vazby 43 Záslepka S Napájení 8 Šroub s vnitřním šestihranem V Bezpečnostní šroub * Kruhové těsnění není vidět Baker Hughes, součást společnosti GE. Všechna práva vyhrazena. Masoneilan 4700/4800 E Návod k použití polohovacího zařízení 5

6 3. ZNAČENÍ AUTOJIŠTĚNÍ ATEX a TYP nl PRO MODEL MĚNIČE 4000 I/P Značka je vyražena na štítku s údaji o zařízení na opláštění měniče I/P Masoneilan Dresser Inc 85 Bodwell Street Avon Massachusetts USA. MODEL 4000 I/P MĚNIČ SIRA 02ATEX2277X (režim ochrany ia ) SIRA 02ATEX4279X (režim ochrany na nl ) (ýrobní číslo) Obě první číslice výrobního čísla udávají rok výroby: 11 = 2011, 12 = 2012 atd... Ui = 30 Vdc, Ii = 110 ma, Li = 0, Ci = 0. IP66 Oznámený subjekt ES II 1GD Ex ia IIC T4 Ga (Ta= -40 C až +80 C, Pi = 1.1W) Ex ia IIC T6 Ga (Ta= -40 C až +55 C, Pi = 0,33W) Ex ia IIIC Da T90 C (Ta= -40 C až +80 C, Pi = 1,1W) II 3G Ex na nl IIC T4 Gc Ta= -40 C až +80 C Varování: Potenciální nebezpečí elektrostatického výboje. Viz pokyny pro bezpečné používání. 4. ZNAČENÍ ODOLNOSTI VŮČI VÝBUCHU ATEX PRO MODEL MĚNIČE 4000 I/P Značka je vyražena na štítku s údaji o zařízení na opláštění měniče I/P Masoneilan Dresser Inc 85 Bodwell Street Avon Massachusetts USA. MODEL 4000 I/P MĚNIČ SIRA 02ATEX2277X (režim ochrany ia ) SIRA 02ATEX4279X (režim ochrany na nl ) (ýrobní číslo) Obě první číslice výrobního čísla udávají rok výroby: 11 = 2011, 12 = 2012 atd... Ui = 30 Vdc, Ii = 110 ma, Li = 0, Ci = 0. IP66 Oznámený subjekt ES Varování: II2GD Ex d IIC T6 Gb Ta : - 40 C až + 55 C Ex d IIC T5 Gb Ta : - 40 C až + 70 C Ex d IIC T4 Gb Ta : - 40 C až + 85 C Ex t IIIC T90 C Db Ta : - 40 C až + 55 C Je-li zařízení napájeno, neotevír. Je-li zařízení v atmosféře s výbušným plynem, neotevír. Potenciální nebezpečí elektrostatického výboje. Viz pokyny pro bezpečné používání. Používejte kabely s teplotní odolností 5 C n teplot okolního prostředí. 6 BHGE 2018 Baker Hughes, součást společnosti GE. Všechna práva vyhrazena.

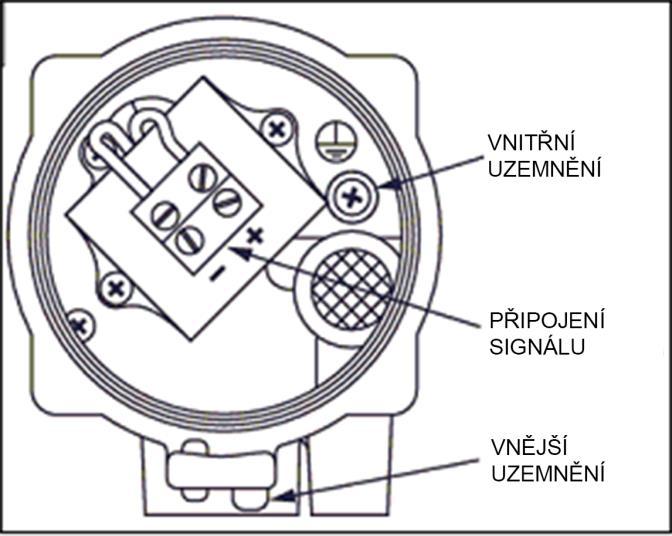

7 5. ELEKTRICKÁ ZAPOJENÍ a VSTUP VEDENÍ Dodržujte platné národní a místní předpisy pro elektroinstalační práce. Dodržujte národní i místní předpisy pro výbušné prostředí. Před provedením jakýchkoli prací na zařízení je nutno zařízení odpojit od napájení nebo zajistit, zda místní podmínky v potenciálně výbušné atmosféře umožňují bezpečné otevření krytu. Než zařízení zapnete nebo po provedení jakýchkoli prací na zařízení, vždy utáhněte kryt (C) s těsněním (J), které musí být v dobrém stavu, pak vraťte zpět bezpečnostní šroub (V). Měnič Model 4000 I/P je nutno instalovat a uvádět do provozu v souladu s ustanoveními EN/IEC , EN/IEC a/nebo jakékoli národní a místní předpisy pro výbušnou atmosféru Signál proudu Měnič Model 4000 I/P je samostatně napájený přijímač s proudem 4-20 ma. Připojte kabely ke svorkám zařízení a dávejte pozor na dodržení polarity + a -. Uzemnění připojujte s použitím vnitřních a vnějších zemnících svorek. Vstupní signál: 4-20 ma, Vstupní impedance: 170 ohmů Maximální výkon 0,8 W pro ohnivzdorné prostředí 1,1 W nebo 0,33 W pro prostředí s autojištěním 5.3. Parametry jednotky s autojištěním Parametry jednotky T4 T6 Jednotka Max. vstupní napětí Ui V Max. vstupní proud Ii ma Max. příkon Pi mw Max. vnitřní kapacitní odpor Ci 0 0 nf Max. vnitřní indukčnost Li 0 0 µh 5.4. Vstup vedení v ohnivzdorné aplikaci Připojení lze provádět s různými obměnami s ohledem na schválené postupy výrobce a žádosti o schválení: Vstup kabelu certifikovaného typu Ex d IIC / Ex td A21 nebo Ex t IIIC Db lze namontovat přímo na jediné ½" NPT (ANSI/ASME B1.20.1) připojení vedení pláště nebo M20 (ISO965-1 & ISO965-3). Při identifikaci závitu obrábění zkontrolujte číslo dílu nalepené na trupu měniče Model 4000 I/P: M ½ NPT Adaptéry nebo redukce, je-li zařízení certifikováno ATEX nebo IECEx Baker Hughes, součást společnosti GE. Všechna práva vyhrazena. Masoneilan 4700/4800 E Návod k použití polohovacího zařízení 7

8 6. MONTÁŽ POLOHOVACÍHO ZAŘÍZENÍ 4700E NEBO 4800E NA VENTIL Dodržujte platné národní a místní předpisy pro elektroinstalační práce. Dodržujte národní i místní předpisy pro výbušné prostředí. Před provedením jakýchkoli prací na zařízení je nutno zařízení odpojit od napájení nebo zajistit, zda místní podmínky v potenciálně výbušné atmosféře umožňují bezpečné otevření krytu. Než zařízení zapnete nebo po provedení jakýchkoli prací na zařízení, vždy utáhněte kryt (C) s těsněním (J), které musí být v dobrém stavu, pak vraťte zpět bezpečnostní šroub (V). Poznámka: Před instalací zkontrolujte, zda zařízení není poškozeno. V případě poškození informujte výrobce na adrese uvedené na typovém štítku; Pokud je polohovací zařízení dodáno namontované na ventilu, společnost GE Energy jej instaluje, provede pneumatické zapojení konfiguraci i kalibraci. Pokud se polohovací zařízení dodává samostatně, za instalaci, elektrické a pneumatické zapojení a kalibraci odpovídá uživatel. Další podrobnosti najdete v provozní příručce GEA PNEUMATICKÉ ZAPOJENÍ POLOHOVACÍHO ZAŘÍZENÍ 4700 E / 4800 E Zkontrolujte, zda přívodní tlak vzduchu je vhodný pro danou instalaci a přístroj. Když používáte polohovací zařízení, ověřte, zda přívodní tlak vzduchu odpovídá údajům uvedeným na typovém štítku, nesmí překročit 700 kpa (100 psi). Pokud se přístroj dodává samostatně, proveďte pneumatické zapojení podle pokynů v 2.2: tlak vzduchu do vstupu (S) a výstup (O) do spínače. Minimální průměr trubice: E: 4 x 6 mm E: 10 x 12 mm 8. INSTALACE a SPOUŠTĚNÍ Tyto činnosti je nutno realizovat v souladu s ustanoveními EN/IEC a/nebo národními a místními předpisy platnými pro výbušnou atmosféru. Před provedením jakýchkoli prací na zařízení zkontrolujte, zda místní podmínky v potenciálně výbušné atmosféře umožňují bezpečné otevření krytu Instalace Zařízení odolné vůči výbuchu lze instalovat do výbušného prostředí s hořlavým plynem skupiny IIA, IIB, IIC pro oblasti 1 a 2 nebo do výbušného prostředí s hořlavým prachem skupiny IIIC pro oblasti 21 a 22. Zařízení s autojištěním lze instalovat do výbušného prostředí s hořlavým plynem skupiny IIA, IIB, IIC pro oblasti 0, 1 a 2 nebo do výbušného prostředí s hořlavým prachem skupiny IIIC pro oblasti 20, 21 a 22. Poznámka: Jelikož toto zařízení má mnohá osvědčení: ia, d, na nebo nl, doporučuje se, aby na zařízení nebo v jeho blízkosti byl identifikován typ instalace Ex ia, Ex d, Ex na nl Spuštění POZNÁMKA: Před spuštěním proveďte případně kalibraci přístroje v souladu s 9 a/nebo ověřte, zda byly přísně dodrženy veškeré bezpečnostní pokyny v předchozích odstavcích. Než zařízení zapnete nebo po provedení jakýchkoli prací na zařízení, vždy utáhněte kryt (C) s těsněním (J), které musí být v dobrém stavu, pak vraťte zpět bezpečnostní šroub (V). Zkontrolujte, zda průchodka kabelů má certifikaci pro určené použití a zda jsou elektrické parametry vhodné pro oblast provozu. 8 BHGE 2018 Baker Hughes, součást společnosti GE. Všechna práva vyhrazena.

9 9. KALIBRACE POLOHOVACÍHO ZAŘÍZENÍ 4700 E/4800 E Dodržujte platné národní a místní předpisy pro elektroinstalační práce. Dodržujte národní i místní předpisy pro výbušné prostředí. Před provedením jakýchkoli prací na zařízení je nutno zařízení odpojit od napájení nebo zajistit, zda místní podmínky v potenciálně výbušné atmosféře umožňují bezpečné otevření krytu. Než zařízení zapnete nebo po provedení jakýchkoli prací na zařízení, vždy utáhněte kryt (C) s těsněním (J), které musí být v dobrém stavu, pak vraťte zpět bezpečnostní šroub (V). Polohovací zařízení namontované na ventilu je kalibrováno od výrobce. Pokud se dodává samostatně, musí kalibraci provést zákazník, a to tímto způsobem: Proveďte elektrické a pneumatické zapojení, viz 5 a 7. Nula se nastaví pomocí matice (4b). Upravte matici (4b) tak, aby byl ventil v blízkosti hodnoty signálu, která odpovídá uzavření ventilu. Rozpětí se nastaví pomocí pružiny (5). Otočením pružiny (5) na konci pružiny (4) zvýšíte nebo snížíte počet aktivních cívek, čímž se sníží nebo zvýší tuhost pružiny. Tyto kroky provedete pro seřízení rozpětí, aby ventil opisoval celý tah pro celý rozsah řídicího signálu. Tyto dva kroky se opakují až do dosažení správného nastavení. Zajistěte nulovou pojistnou matici (4c) a šroub s vnitřním šestihranem (8) Poznámka: Měnič Model 4000 I/P nevyžaduje žádné seřizování. 10. ÚDRŽBA Dodržujte platné národní a místní předpisy pro elektroinstalační práce. Dodržujte národní i místní předpisy pro výbušné prostředí. Před provedením jakýchkoli prací na zařízení je nutno zařízení odpojit od napájení nebo zajistit, zda místní podmínky v potenciálně výbušné atmosféře umožňují bezpečné otevření krytu. Než zařízení zapnete nebo po provedení jakýchkoli prací na zařízení, vždy utáhněte kryt (C) s těsněním (J), které musí být v dobrém stavu, pak vraťte zpět bezpečnostní šroub (V) Obecná pravidla Tyto činnosti je nutno realizovat v souladu s ustanoveními EN/IEC a/nebo národními a místními předpisy platnými pro výbušnou atmosféru Před údržbou Před provedením jakýchkoli prací na zařízení zkontrolujte, zda místní podmínky v potenciálně výbušné atmosféře umožňují bezpečné otevření krytu (C) Během údržby Je nutné mít na paměti všechny zvláštní podmínky použití dle 11. Zvláštní pozornost věnujte následujícím bodům: Ověřte, zda žádný díl není poškozený. V případě poškození vyměňte vadné části výhradně za originální náhradní díly od výrobce. Zkontrolujte celkový stav těsnění hlavního krytu (C) a opláštění. Zkontrolujte průchodky a elektrická zapojení. Zkontrolujte řídicí prvek: Odpojte přívod vzduchu a vyjměte řídicí prvek z pneumatického bloku Po demontáži řídicího prvku (viz obrázek níže) vyčistěte díly a profoukněte porty a trubice vzduchem. Opětovnou montáž řídicího prvku proveďte v souladu s následujícím obrázkem s použitím tří nových kruhových těsnění. Našroubujte sestavu do pneumatického bloku Baker Hughes, součást společnosti GE. Všechna práva vyhrazena. Masoneilan 4700/4800 E Návod k použití polohovacího zařízení 9

10 Při výměně modulu I/P ověřte stav tří kruhových těsnění (22, 23, 24) a podle potřeby je vyměňte. Pokud chcete čistit jednotlivé strany opláštění, aby nedocházelo k ukládání prachu na přístrojích používaných v oblastech 20, 21 a 22. Zabraňte kontaktu přístroje s agresivními látkami, které by mohly poškodit kovové nebo plastové části Po údržbě Až dokončíte práci na zařízení, ověřte, zda kryt (C) je plně přišroubován a šroub bezpečnostního krytu je řádně zajištěn (V). 11. ZVLÁŠTNÍ PODMÍNKY POUŽITÍ Pro autojištění a ohnivzdornost Uživatel musí jednou ročně ověřit těsnění a při zjištění poškození vyměnit závadné části výhradně za použití náhradních dílů od výrobce. Při použití v prašném prostředí musí uživatel pravidelně čistit jednotlivé strany opláštění, aby nedocházelo k ukládání prachu, maximální tloušťka musí být < 5 mm. Pro bezpečný provoz to lze provádět pouze tehdy, pokud se v místních podmínkách okolí zařízení nevyskytuje potenciálně výbušná atmosféra. Uživatel musí ověřit nárůst teploty na polohovacím zařízení vy z mechanické části ve styku s procesním vyzařováním teploty nebo jeho působením, přičemž toto záření teploty musí být nižší nebo rovné přípustné klasifikaci teploty. Je nutné to realizovat v souladu s ustanoveními EN/IEC a/nebo národními a místními předpisy platnými pro výbušnou atmosféru. Uživatel zařízení a zejména plastový štítek vyčistí vlhkým hadrem, aby se předešlo uvolnění elektrostatické jiskry. Pro bezpečný provoz to lze provádět pouze tehdy, pokud se v místních podmínkách okolí zařízení nevyskytuje potenciálně výbušná atmosféra Pro autojištění Vstup kabelu musí mít úroveň ochrany přinejmenším rovnou IP54 v souladu s normami EN/IEC V případě opláštění s hliníkovým materiálem musí uživatel stanovit použití zařízení pro skupinu II kategorie 1 (oblast 0) proti případným zdrojům vznícení z důvodu jisker v případě nárazu nebo tření. Zdroj proudu připojený ke konektorům zařízení Model 4000 musí mít certifikaci pro použití ve skupině IIC a schválenou autojistící bezpečnostní smyčku. Parametry jednotky zdroje proudu musejí být v souladu s parametry jednotky měniče Model 4000 I/P uvedenými v Ohnivzdornost U teploty okolního prostředí nad 70 C musí uživatel zvolit vstup kabelu a kabel kompatibilní s tímto: Teplota okolního prostředí Teplota kabelu a vstupu kabelu 70 C 75 C 85 C 90 C Vstup kabelu a kabel musí být kompatibilní s minimální teplotou -40 C uvedenou na štítku zařízení. Vstup kabelu musí mít úroveň ochrany přinejmenším rovnou IP66/ BHGE 2018 Baker Hughes, součást společnosti GE. Všechna práva vyhrazena.
