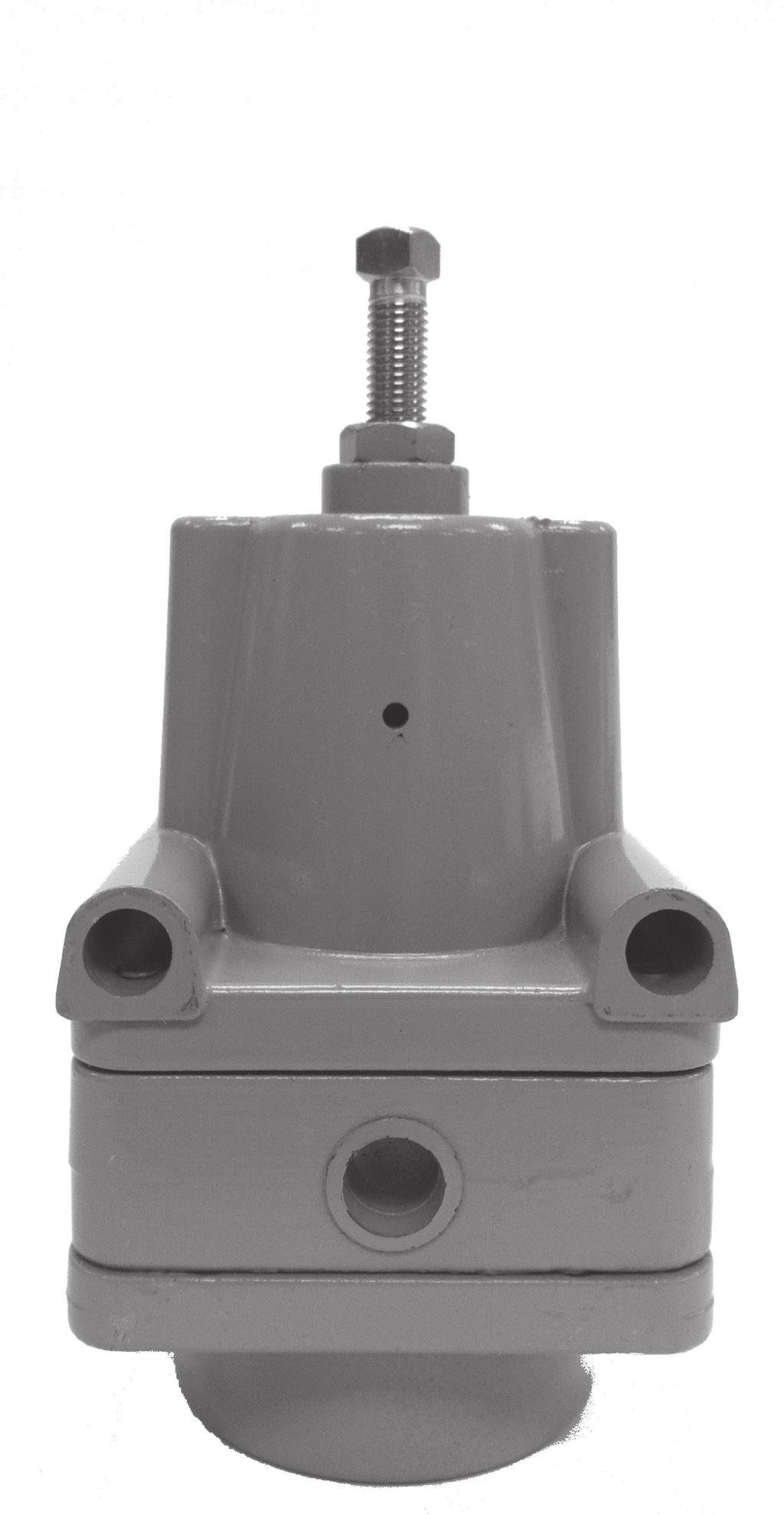

1 GE Oil & Gas Masoneilan* 77-6 Model vzduchový uzavírací ventil Návod k použití Klasifikace dat společnosti GE: Veřejné

2 TYTO POKYNY POSKYTUJÍ ZÁKAZNÍKOVI/OBSLUZE DŮLEŽITÉ PROJEKTOVĚ SPECIFICKÉ REFERENČNÍ INFORMACE NAVÍC K BĚŽNÝM POSTUPŮM PROVOZU A ÚDRŽBY ZÁKAZNÍKA/OBSLUHY. JELIKOŽ SE FILOZOFIE PROVOZU A ÚDRŽBY LIŠÍ, SPOLEČNOST GE (GENERAL ELECTRIC COMPANY A JEJÍ DCEŘINÉ A PŘIDRUŽENÉ SPOLEČNOSTI) SE NEPOKOUŠEJÍ DIKTOVAT SPECIFICKÉ POSTUPY, ALE POSKYTNOUT ZÁKLADNÍ OMEZENÍ A POŽADAVKY VYTVOŘENÉ PODLE TYPU POSKYTNUTÉHO ZAŘÍZENÍ. TYTO POKYNY PŘEDPOKLÁDAJÍ, ŽE OBSLUHA JIŽ DISPONUJE OBECNÝM POROZUMĚNÍM POŽADAVKŮM NA BEZPEČNÉ PROVOZOVÁNÍ MECHANICKÉHO A ELEKTRICKÉHO ZAŘÍZENÍ V POTENCIÁLNĚ NEBEZPEČNÝCH PROSTŘEDÍCH. PROTO BY MĚLY BÝT TYTO POKYNY VYKLÁDÁNY A UPLATŇOVÁNY VE SPOJENÍ S BEZPEČNOSTNÍMI PRAVIDLY A PŘEDPISY PLATNÝMI NA PRACOVIŠTI A ZVLÁŠTNÍMI POŽADAVKY NA PROVOZ JINÝCH ZAŘÍZENÍCH NA PRACOVIŠTI. ÚČELEM TĚCHTO POKYNŮ NENÍ POKRÝT VŠECHNY DETAILY NEBO VARIACE V ZAŘÍZENÍ ANI POSKYTNOUT ŘEŠENÍ PRO KAŽDOU MOŽNOU NEPŘEDVÍDANOU SITUACI VE SPOJENÍ S INSTALACÍ, PROVOZEM NEBO ÚDRŽBOU. POTŘEBUJETE-LI DALŠÍ INFORMACE NEBO VZNIKNOU-LI ZVLÁŠTNÍ PROBLÉMY, KTERÉ NEJDOU DOSTATEČNĚ POKRYTY PRO ÚČELY ZÁKAZNÍKA/OBSLUHY, ZÁLEŽITOST BY MĚLA BÝT PŘEDÁNA SPOLEČNOSTI GE. PRÁVA, POVINNOSTI A ZÁVAZKY SPOLEČNOSTI GE A ZÁKAZNÍKA/OBSLUHY JSOU PŘÍSNĚ OMEZENÉ NA TY VÝSLOVNĚ POSKYTNUTÉ VE SMLOUVĚ TÝKAJÍCÍ SE DODÁNÍ ZAŘÍZENÍ. VYDÁNÍM TĚCHTO POKYNŮ NEJSOU SPOLEČNOSTÍ GE POKSYTNUTY ANI IMPLIKOVÁNY ŽÁDNÉ DALŠÍ ZÁRUKY ČI VYJÁDŘENÍ OHLEDNĚ ZAŘÍZENÍ NEBO JEHO POUŽITÍ. TYTO POKYNY JSOU ZÁKAZNÍKŮM/OBSLUZE DODÁVÁNY VÝHRADNĚ K POMOCI PŘI INSTALACI, ZKOUŠENÍ, PROVOZU A/NEBO ÚDRŽBĚ POPISOVANÉHO ZAŘÍZENÍ. TENTO DOKUMENT NESMÍ BÝT REPRODUKOVANÝ VCELKU ANI ČÁSTEČNĚ ŽÁDNÉ TŘETÍ STRANĚ BEZ PÍSEMNÉHO SCHVÁLENÍ SPOLEČNOSTÍ GE. 2 GE Oil & Gas 2016 General Electric Company. Všechna práva vyhrazena.

3 Informace o bezpečnosti Důležité prosím přečtěte si před instalací Tyto pokyny obsahují štítky NEBEZPEČÍ, VAROVÁNÍ a POZOR, které vás upozorní, když je to třeba, na informace týkající se bezpečnosti nebo jiné důležité informace. Pokyny si pozorně přečtěte před instalací a údržbou regulačního ventilu. NEBEZPEČÍ, a VAROVÁNÍ souvisejí se zraněním osob. POZOR zahrnuje poškození zařízení nebo majetku. Provoz poškozeného zařízení může za určitých provozních podmínek způsobit zhoršený výkon procesního systému, který může vést ke zranění nebo smrti. Celková shoda se všemi upozorněními NEBEZPEČÍ, VAROVÁNÍ a POZOR je nutná pro bezpečný provoz. V Toto je bezpečnostní výstražný symbol. Upozorňuje vás na potenciální nebezpečí zranění. Dodržujte všechny bezpečnostní zprávy, které následují tento symbol, aby nedošlo k úrazu nebo smrti. NEBEZPEČÍ Označuje potencionálně nebezpečnou situaci, která, pokud se jí nevyhnete, může zapříčinit smrt nebo vážný úraz. VAROVÁNÍ Označuje potencionálně nebezpečnou situaci, která, pokud se jí nevyhnete, může zapříčinit vážný úraz. UPOZORNĚNÍ Označuje potencionálně nebezpečnou situaci, která, pokud se jí nevyhneme, může způsobit malé nebo středně těžký úraz. UPOZORNĚNÍ Použití bez bezpečnostního varovného symbolu signalizuje potenciálně nebezpečnou situaci, která, pokud se jí nevyhnete, může způsobit poškození majetku. Poznámka: Označuje důležité skutečnosti a podmínky. O této příručce Informace v této příručce se mohou změnit bez předchozího upozornění. Informace obsažené v této příručce, vcelku nebo z části, nesmí být přepisovány ani kopírovány bez písemného povolení společnosti GE. Nahlaste prosím jakékoli chyby nebo otázky týkajícís e informací v této příručce svému místnímu dodavateli. Tyto pokyny jsou napsány konkrétně pro regulační ventily vzduchového uzavíracího ventilu modelu 77-6 a nevztahují se na jiné ventily mimo tuto produktovou řadu. Záruka Předměty prodávané společností General Electric mají záruku, že nebudou obsahovat vady na materiálech a zpracování po dobu jednoho roku od data odeslání za předpokladu, že uvedené předměty jsou používány podle doporučení společnosti GE. Společnost GE si vyhrazuje právo přestat vyrábět jakýkoli produkt nebo změnit produktové materiály, konstrukci nebo specifikace bez upozornění. Tento návod k obsluze se vztahuje na regulační ventily vzduchového uzavíracího ventilu modelu Poznámka: NEBEZPEČÍ Uzavírací ventil 77-6 MUSÍ BÝT nainstalován, uveden do provozu a udržován kvalifikovanými a kompetentními odborníky, kteří absolvovali odpovídající školení. Změny ve specifikacích, struktuře a použitých součástech nemusí vést k revizi této příručky, pokud takové změny neovlivní funkci a výkon produktu. Veškeré okolní potrubí musí být důkladně propláchnuto, aby bylo zajištěno odstranění veškerých unášených nečistot ze systému. Za určitých provozních podmínek může použití poškozeného zařízení způsobit zhoršení výkonu systému, což může vést ke zranění nebo smrti General Electric Company. Všechna práva vyhrazena. Návod k obsluze vzduchového uzavíracího ventilu model Masoneilan

4 VAROVÁNÍ PŘED instalací nebo údržbou tohoto přístroje si prosím pečlivě přečtěte tyto pokyny. Tyto měniče jsou určeny pouze pro použití v průmyslových systémech stlačeného vzduchu. Zajistěte, aby bylo nainstalováno odpovídající zařízení pro odlehčení tlaku, jestliže může použití systémového napájecího tlaku může způsobit selhání zařízení po proudu. Instalace musí být v souladu s místními a národními předpisy pro stlačený vzduch a přístrojové vybavení. Produkty certifikované pro použití v zařízeních chráněných proti výbuchu nebo v jiskrově bezpečných zařízeních MUSÍ: a) Být instalovány v souladu s místními a národními předpisy pro instalace v nebezpečných oblastech a v souladu s touto příručkou. b) Být používány pouze v situacích, které splňují podmínky certifikace uvedené v této příručce. c) Být udržovány pouze kvalifikovaným personálem s odpovídajícím školením v oblasti realizace nebezpečných oblastí. Před použitím těchto produktů s tekutinami jinými než vzduchem nebo pro neprůmyslové aplikace se obraťte na společnost GE. Instalace UPOZORNĚNÍ Nepoužívejte pro tlaky vzduchu přesahující 250 psi. Před instalací důkladně vyčistěte všechna vedení, abyste odstranili všechny nečistoty, šupiny nebo jiné cizí předměty. Namontujte uzavírací ventil do výstupní linky regulátoru co nejblíže k membránové komoře regulačního ventilu, přičemž držte počet spojů na minimu tak, aby vzduch proudil tělesem ve směru označeném slovy INLET a OUTLET označeným na spodní straně tělesa ventilu. Seřízení Uzavírací ventil je normálně nastaven z výroby (tj. 20 psi pro provoz 3 15 psi nebo 35 psi pro provoz 6 30 psi) a neměl by vyžadovat seřízení. Pokud je však nutno seřídit nastavení přívodu, musí být přívod vzduchu s měřidlem a regulátorem veden do přípojky signálního tlaku po: (1) zmírnění komprese na pružině rozsahu uzavíracího ventilu a (2) propojení výstupní linky přístroje s přívodním připojením uzavíracího ventilu. Výstupní tlak přístroje musí být dostatečný pouze k určení otevřené a uzavřené polohy uzavíracího ventilu. Zapněte přívodní tlak vzduchu na tak dlouho, dokud manometr nezobrazí požadovaný nastavený tlak, a potom otáčejte seřizovacím šroubem dolů, dokud nepřestanete pociťovat tlak vzduchu přicházejícího z výstupu uzavíracího ventilu. V tomto okamžiku bude ventil zcela uzavřen. Nakonec utáhněte pojistnou matici seřizovacího šroubu a připojte: (1) výstupní uzávěr uzavíracího ventilu k membránové komoře regulačního ventilu a (2) signální tlakové vedení k přípojce signálního tlaku uzavíracího ventilu. Zapněte a nastavte přívod vzduchu na provozní tlak. Ujistěte se, že jsou všechny přípojky potrubí jsou těsné. Signální tlakové vedení by mělo být připojeno před regulátorem přívodu vzduchu, aby byla zajištěna účinná odezva uzavíracího ventilu v případě výpadku vzduchu. Ujistěte se, že jsou všechny přípojky potrubí těsné. Neinstalujte tento vzduchový uzavírací ventil do vzduchových vedení, která překračují tlak 250 psi (1,72 MPa, 17,2 bar). 4 GE Oil & Gas 2016 General Electric Company. Všechna práva vyhrazena.

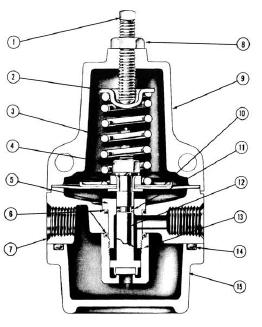

5 Údržba Vzhledem ke konstrukci a zamýšlenému použití se u těchto ventilů nepředpokládají problémy s údržbou. Pokud nedokážou fungovat uspokojivým způsobem, může to být způsobeno nahromaděním nečistot v jedné nebo více částech. V případě potřeby demontáže postupujte následujícím způsobem po: (1) vypnutí napájecího tlaku a (2) uvolnění komprese pružiny vyšroubováním seřizovacího šroubu. Demontujte čtyři šrouby krytu tělesa (16); kryt tělesa (15), O kroužek krytu tělesa (14), rozsahovou pružinu (3), horní pružinové tlačítko (2) a pružinové pouzdro (9) se uvolní od tělesa (7). K uvolnění membrány S/A (10) a přívodního ventilu S/A (12) od tělesa umístěte klíč na držák vložky (13) a odšroubujte z vložky tělesa (5). Demontujte O kroužek (6) vložky tělesa a posuňte membránu S/A, vložku tělesa a přívodní ventil S/A z tělesa. Držte přívodní ventil, aby se neotáčel, odšroubujte pojistnou matici přívodního ventilu (4) a odstraňte membránu S/A z přívodního ventilu. Otočte přívodní ventil z vložky tělesa. Zkontrolujte všechny otvory a ujistěte se, že jsou čisté. Zkontrolujte membránu S/A ohledně prasknutí nebo poškození kolem okraje. V případě potřeby nainstalujte novou membránu S/A. Zkontrolujte přívodní ventil na opotřebení. Pokud je přívodní ventil zdrsněný nebo vyklenutý, vyměňte jej za nový. Chcete-li znovu namontovat uzavírací ventil, proveďte všechny úkony v opačném pořadí, než jste použili při demontáži. Poznámka: Než přívodní ventil znovu namontujete do vložky tělesa, namažte lehce O kroužek na dříku přívodního ventilu. Poznámka: Vzhledem k vysokým nákladům na pracovní sílu při výměně vnitřních částí může být úspornější skladovat kompletní jednotky. Před provedením údržby vzduchového uzavíracího ventilu vypněte přívodní tlak a odstraňte stlačení pružiny odšroubováním seřizovacího šroubu. Při opravách se doporučuje vymontovat vzduchový uzavírací ventil z vedení. 16 Signální tlak Ref. Množství Název dílu Ref. Množství Název dílu 1 1 Seřizovací šroub 9 1 Pouzdro pružiny 2 1 Tlačítko horní pružiny 10 1 Membrána S/A 3 1 Rozsahová pružina 11 1 O kroužek přívodního ventilu 4 1 Pojistná matice přívodního ventilu 12 1 Přívodní ventil S/A 5 1 Vložka tělesa 13 1 Zarážka vložky 6 2 O kroužky 14 1 O kroužek krytu tělesa 7 1 Těleso 15 1 Kryt tělesa 8 1 Pojistná matice 16 4 Šrouby krytu tělesa Není viditelné v pohledu příčného řezu General Electric Company. Všechna práva vyhrazena. Návod k obsluze vzduchového uzavíracího ventilu model Masoneilan

6 Poznámky 6 GE Oil & Gas 2016 General Electric Company. Všechna práva vyhrazena.

7 Poznámky 2016 General Electric Company. Všechna práva vyhrazena. Návod k obsluze vzduchového uzavíracího ventilu model Masoneilan
