InControl Driver for Advantech I/O Cards

Rozměr: px

Začít zobrazení ze stránky:

Download "InControl Driver for Advantech I/O Cards"

David Čech
před 8 lety
Počet zobrazení:

1 Pantek Productivity Pack InControl Driver for Advantech I/O Cards Verze října 2001

2 Obsah ÚVOD... 3 Charakteristika produktu... 3 Systémové požadavky... 3 Instalace... 3 Licencování... 4 KONFIGURACE... 5 Vytvoření nového I/O objektu (karty) v programu InControl... 5 Konfigurace karty...6 Konfigurace proměnných... 7 Strana 2 / 8

3 Úvod Charakteristika produktu InControl Driver for Advantech I/O Cards je ovladač určený pro komunikaci aplikace InControl s měřicími kartami společnosti Advantech. Hlavní vlastnosti a přínosy: Podpora čtení a zápisu analogových vstupů a výstupů, diskrétních vstupů a výstupů. Čtení dat z karty jak ve standardním, tak v rychlém módu (interrupt triggering). Vstupy a výstupy mohou být mapovány do jednoduchých proměnných nebo do proměnných typu pole. Oficiálně testováno s kartou Advantech PCL-812PG. Technická podpora se vztahuje pouze ke komunikaci s touto kartou. Systémové požadavky Wonderware InControl 7.1 Microsoft Windows NT 4.0 SP5 nebo vyšší nebo Microsoft Windows 2000 Advantech DLL drivers (dodáváno spolu s kartou) Instalace Před vlastní instalací produktu InControl driver for Advantech I/O cards je nutné provést následující kroky: 1. Vložit měřicí kartu Advantech do volného slotu počítače podle pokynů výrobce (viz manuál Advantech). 2. Instalovat ovladač a konfigurační program firmy Advantech. Instalace tohoto software je na CD dodávaném spolu s kartou (volba DLL Drivers ) nebo je dostupná z 3. V konfiguračním programu firmy Advantech ( Advantech IO Device Installation, DevInst.exe) kartu nainstalovat a provést nastavení patřičných parametrů karty. Kromě výše uvedených kroků je nutné, aby před započetím instalace ovladače byl na počítači nainstalován software Wonderware InControl 7.1. Instalaci produktu InControl driver for Advantech I/O card lze zahájit spuštěním souboru Setup.exe z přiloženého datového média. Instalace probíhá automaticky bez zásahu uživatele. Instalační program nakopíruje všechny potřebné soubory na cílový počítač a provede potřebná nastavení. Po skončení instalace je InControl driver for Advantech I/O cards připraven k použití. Strana 3 / 8

Vstupy a výstupy mohou být mapovány do jednoduchých proměnných nebo do proměnných typu pole. Oficiálně testováno s kartou Advantech PCL-812PG.

4 Licencování Tento produkt může být používán pouze na počítačích obsahujících instalaci některého z produktů rodiny Wonderware FactorySuite Pro svou funkci dále vyžaduje platný licenční soubor PantekLic.lic. Licenční soubor je umístěn ve složce Program Files\FactorySuite\Common\License. Licence je svázána se sériovým číslem (Serial Number) produktu FactorySuite. Bez platného licenčního souboru se ovladač automaticky spustí jako demoverze. Demoverzi ovladače je možné konfigurovat jako plnou verzi, v režimu run-time však neumožňuje přenos dat z nebo do měřicí karty. Licenční soubory můžete objednávat u společnosti Pantek (CS) s.r.o.: Tel.: nebo info@pantek.cz Strana 4 / 8

Licence je svázána se sériovým číslem (Serial Number) produktu FactorySuite. Bez platného licenčního souboru se ovladač automaticky spustí jako demoverze.

5 Konfigurace Vytvoření nového I/O objektu (karty) v programu InControl Nová karta Vytvoření objektu reprezentujícího měřicí kartu Advantech se provádí v prostředí InControl Development. V panelu Project View klikneme pravým tlačítkem myši na složku I/O a z plovoucího menu vybereme položku New I/O. Zobrazí se nabídka ovladačů (InControl drivers) nainstalovaných na Vašem počítači. Volbou položky Advantech I/O card (Pantek) lze započít vytváření nového objektu reprezentujícího měřicí kartu Advantech. Editace parametrů existující karty Pokud je již nějaká karta v prostředí InControl nakonfigurována, pak je její název zobrazen jako jedna z položek složky I/O v panelu Project View nebo Execution View. Dvojklik nad jménem karty otevře konfigurační dialogové okno, z kterého lze zahájit editaci parametrů karty nebo přidávání, editaci a mazání proměnných související s touto kartou. Toto okno ukazuje následující obrázek. Význam tlačítek: Add otevře dialogové okno umožňující přidání nové proměnné pod vybranou kartu. Edit otevře dialogové okno umožňující editaci parametrů vybraného objektu (karty nebo proměnné). Delete umožní smazání vybrané proměnné. Strana 5 / 8

Volbou položky Advantech I/O card (Pantek) lze započít vytváření nového objektu reprezentujícího měřicí kartu Advantech.

6 Konfigurace karty Konfiguraci parametrů objektu reprezentujícího měřicí kartu Advantech se provádí v dialogovém okně Create/Edit Board. Význam jednotlivých prvků: Board Name Jméno karty. Je možné zvolit libovolné jméno. Jméno musí být jedinečné v rámci programu InControl. Board Type Typ karty. Nabídka obsahuje všechny karty nainstalované pomocí konfiguračním programu firmy Advantech ( Advantech IO Device Installation, DevInst.exe). Program DevInst je dodáván na CD spolu s kartou a je instalován spolu s hardwarovými ovladači karty (DLL drivers). Typ karty nelze měnit, pokud už má karta nakonfigurovány nějaké proměnné. Use fast analog input reading (interrupt ( triggering) Použití rychlého čtení analogových vstupů. Tato volba je doporučena pokud vzorkovací perioda programu InControl (scan time) má být menší než 40 ms. Sampling rate vzorkovací frekvence analogových vstupů, pokud je zaškrtnuto jejich rychlé čtení. Povolený rozsah je 1 až Hz. Pro správnou funkci by hodnota měla být větší nebo alespoň rovna výsledku výrazu (počet_analog_vstupů * 1000 / scan_time[ms]). Description Popis karty (nepovinný text). Dialogové okno Create/Edit Board pro konfiguraci parametrů karty lze otevřít: po zvolení položky Advantech I/O card (Pantek) v nabídce InControl I/O ovladačů (při vytváření nové karty New I/O ) nebo po dvojkliku na název karty a stisku tlačítka Edit v následně zobrazeném okně (v případě, že karta již existuje). Strana 6 / 8

Nabídka obsahuje všechny karty nainstalované pomocí konfiguračním programu firmy Advantech ( Advantech IO Device Installation, DevInst.exe).

7 Konfigurace proměnných Pro každý vstup nebo výstup měřicí karty lze nakonfigurovat proměnnou (tag), kterou lze pak používat v prostředí programu InControl. Konfigurace nové proměnné nebo editace vlastností existující proměnné se provádí v dialogovém okně Create/Edit Tag. Význam jednotlivých prvků: Tag Name jméno proměnné. Pod tímto jménem bude proměnná používána v prostředí InControl. Description popis proměnné (nepovinné). Channel Number číslo kanálu, tj. číslo vstupu nebo výstupu. Channel Type typ kanálu, analogový (Analog) nebo digitální (Digital). Area druh kanálu, vstupní (Input) nebo výstupní (Output). Data Type datový typ proměnné. Digitální kanály musí být vždy typu BOOL, analogové mohou být typu WORD nebo REAL. Je-li nastaveno použití rychlého čtení analogových Strana 7 / 8

Pod tímto jménem bude proměnná používána v prostředí InControl. Description popis proměnné (nepovinné). Channel Number číslo kanálu, tj. číslo vstupu nebo výstupu.

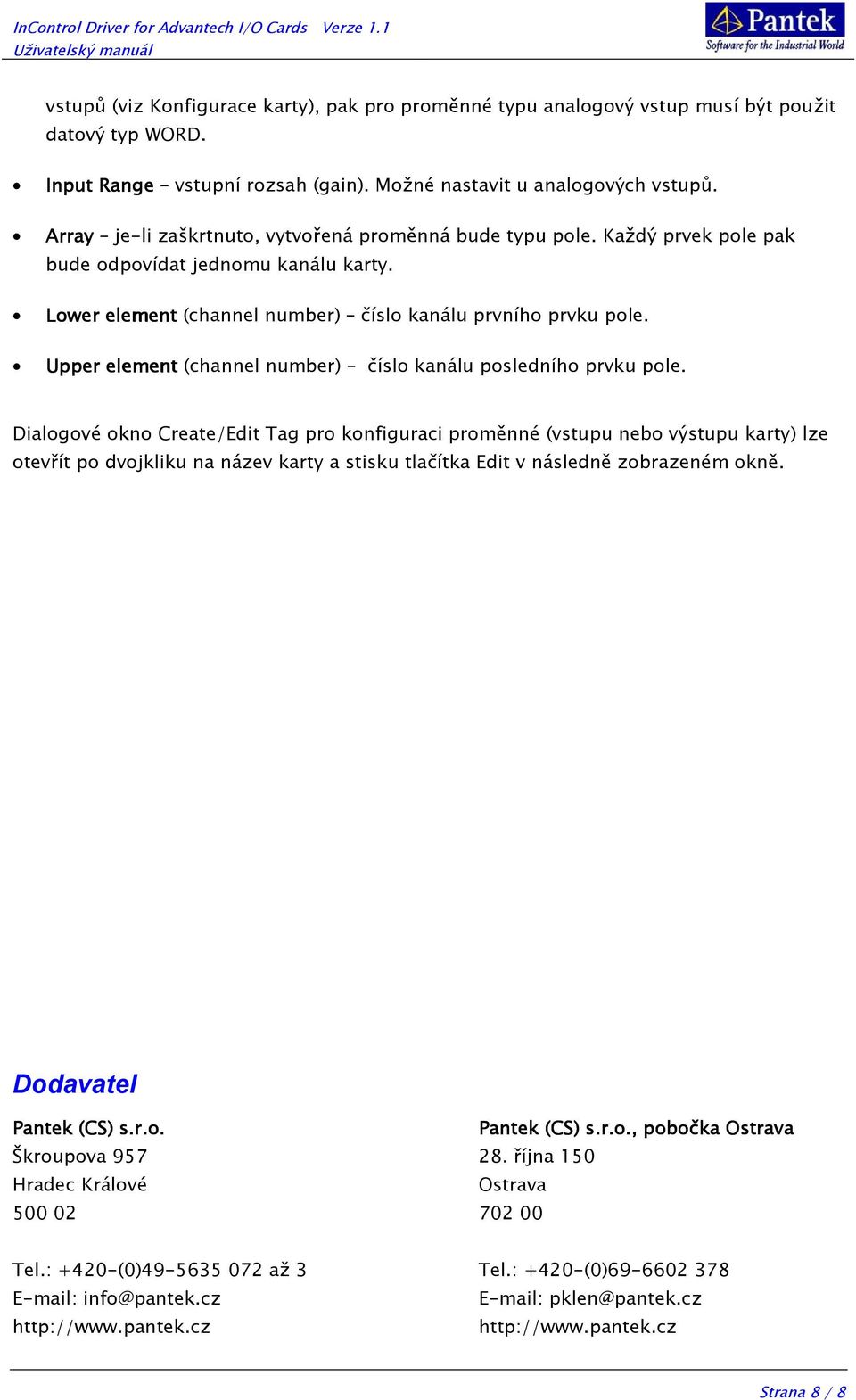

8 vstupů (viz Konfigurace karty), pak pro proměnné typu analogový vstup musí být použit datový typ WORD. Input Range vstupní rozsah (gain). Možné nastavit u analogových vstupů. Array je-li zaškrtnuto, vytvořená proměnná bude typu pole. Každý prvek pole pak bude odpovídat jednomu kanálu karty. Lower element (channel number) číslo kanálu prvního prvku pole. Upper element (channel number) číslo kanálu posledního prvku pole. Dialogové okno Create/Edit Tag pro konfiguraci proměnné (vstupu nebo výstupu karty) lze otevřít po dvojkliku na název karty a stisku tlačítka Edit v následně zobrazeném okně. Dodavatel Pantek (CS) s.r.o. Pantek (CS) s.r.o., pobočka Ostrava Škroupova října 150 Hradec Králové Ostrava Tel.: +420-(0) až 3 Tel.: +420-(0) info@pantek.cz pklen@pantek.cz Strana 8 / 8

Upper element (channel number) číslo kanálu posledního prvku pole.
