1 Měření odporu spouště v1.0 návod k obsluze

2 OBSAH: 1. ÚVOD A HARDWAROVÉ POŽADAVKY ÚČEL PROGRAMU HARDWAROVÉ A SOFTWAROVÉ POŽADAVKY INSTALACE PROGRAMU ODINSTALOVÁNÍ PROGRAMU POPIS PROGRAMU HLAVNÍ OKNO A NABÍDKU MENU OKNO NASTAVENÍ MĚŘICÍ KARTY OKNO KALIBRACE MĚŘENÍM OKNO KALIBRACE RUČNÍ OKNO NASTAVENÍ MĚŘENÍ OKNO ZPRACOVÁNÍ OKNO VYHODNOCENÍ...12

3 1. Úvod a hardwarové požadavky 1.1 Účel programu Program je určen k měření a vyhodnocení dat ze snímačů síly a úhlového natočení při měření odporu spouště ručních palných zbraní. Systém je možné kalibrovat a nulovat. Naměřená data je možné vyhlazovat, ořezávat, ukládat do souboru a tisknout. 1.2 Hardwarové a softwarové požadavky procesor: operační systém: paměť: místo na disku: x86 kompatibilní Windows 9x/NT/2000/XP 16 MB RAM / Win9x, 32 MB RAM / WinNT/2000/XP 2 MB pro program, 150 MB ovladače NI-DAQ, XXX MB Run-Time Engine, další prostor pro naměřená data Program podporuje měřicí karty společnosti National Instruments. 1.3 Instalace programu Vložte CD s programem do mechaniky. Na CD spusťte soubor Setup.exe a řiďte se pokyny instalačního programu. Pro úspěšnou instalaci pod Windows na bázi NT (NT/2000/XP) je nutno být přihlášen jako administrátor. 1.4 Odinstalování programu Otevřete Ovládací panely. V nich otevřete položku Přidat nebo odebrat programy. V seznamu nainstalovaných aplikací klikněte na program Měření odporu spouště v1.0 a klikněte na tlačítko Odinstalovat.

4 2. Popis programu 2.1 Hlavní okno a nabídku menu Hlavní okno obsahuje: - graf naměřených hodnot: na tomto grafu se zobrazují aktuálně naměřená data nebo data načtená ze souboru, Dále obsahuje indikátory (žluté pozadí): - aktuální hodnoty snímačů síly a natočení: pouze pokud je nastavena měřicí karta a provedena kalibrace snímačů, - aktuální hodnoty offsetů síly a natočení: viz tlačítko pro nulování hodnot síly a natočení, - číslo aktuálního měření: pouze pokud je v Nastavení měření zaškrtnuta možnost Automatické číslování, - cestu a název souboru: cesta a název souboru, který obsahuje naměřená data aktuálně zobrazená v grafu, - komentář: komentář k datům aktuálně zobrazených v grafu, - měřil: zobrazení operátora, který prováděl aktuálně zobrazené měření,

5 - datum a čas měření: datum a čas aktuálně zobrazeného měření, - práce: hodnota mechanické práce vypočítaná z dat, které se nachází mezi dvěma kurzory v grafu, - F max : maximální hodnota síly aktuálně zobrazeného měření, - delta úhlu (kruh. oblouku, tečny, sečny): rozdíl daný pozicemi dvou kurzorů grafu, - vzorkovací frekvence: vzorkovací frekvence, kterou byla získána aktuálně zobrazená data grafu, - počet vzorků: počet vzorků aktuálně zobrazených dat grafu, - napínání spouště: typ napínání spouště během měření (spoušťové nebo kohoutové), - delta t: časový interval měření hodnot snímačů síly a natočení (převrácená hodnota vzorkovací frekvence), - doba měření: doba aktuálně zobrazeného měření, - poloměr spouště: poloměr spouště aktuálně zobrazeného měření, - průběh měření: indikátor právě probíhajícího měření (svítí červeně, pokud právě probíhá měření). Ovládací prvky: - tlačítko pro nulování hodnot síly a natočení: aktuální hodnoty snímačů síly a natočení se přenesou do Offsetů a hodnoty síly a natočení se dále zobrazují od nuly, - stupeň vyhlazení: provádí plovoucí průměr aktuálně zobrazených dat; stupněm vyhlazení se míní počet vzorků plovoucího průměru, přičemž tento počet musí být lichým číslem, - typ výpočtu práce: přepínač trajektorie síly při mačkání spouště; vykonanou práci lze vypočítat podle kruhového oblouku, tečny kruh. oblouku či sečny kruh. oblouku, - tlačítko Start: pokud je nastaveno měření, lze stiskem tohoto tlačítka spustit vlastní měření, - tlačítko Stop: tímto tlačítkem lze zastavit právě probíhající měření, jinak měření skončí po uplynutí nastavené doby měření, - kurzory: pomocí dvou kurzorových křížů je možno měnit hodnotu práce, která je pak dána rozdílem úhlu, resp. dráhy, mezi kurzory. Tento rozdíl úhlu, resp. dráhy, je aktualizován na indikátoru delta úhlu (kruh. oblouku, tečny, sečny). Menu hlavního okna: Soubor - Nové: všechny indikační i ovládací prvky včetně grafu naměřených dat jsou vynulována či uvedena do prvotního stavu, - Otevřít...: lze otevřít soubor již naměřených dat, - Uložit jako...: lze uložit aktuálně zobrazená data pod jiný název souboru než je zobrazeno na indikátoru Cesta a název souboru. - Tisk...: vytiskne aktuálně zobrazený graf naměřených dat, - Konec: ukončí běh programu. Měření - Nastavení měřicí karty...: zobrazí okno Nastavení měřicí karty, - Kalibrace měřením...: zobrazí okno kalibrace snímačů síly a natočení měřením, - Kalibrace ruční...: zobrazí okno kalibrace snímačů síly a natočení ručním zadáním kalibračních konstant, - Nastavení měření...: zobrazí okno, ve kterém lze nastavit nové měření,

6 - Zpracování...: zobrazí okno zpracování již naměřených dat, - Vyhodnocení...: zobrazí okno vyhodnocení již naměřených dat. Nápověda - Výpočet práce...: zobrazí okno se zobrazením trajektorií, podle kterých lze vypočítat mechanickou práci nutnou k překonání odporu spouště, - O programu...: zobrazí okno o informacích o programu. 2.2 Okno Nastavení měřicí karty Nastavením jednotlivých položek tohoto okna dojde k nastavení vstupů měřicí karty. - Zařízení: číslo zařízení, resp. měřicí karty tak jak je nastaveno v ovládacím softwaru Measurement & Automation společnosti National Instruments po nainstalování ovladačů NI-DAQ. - Měřicí rozsah: zvolte nejbližší vyšší rozsah, který je nastaven na zesilovačích signálů, - Typ signálu: typ signálu na vstupech měřicí karty (DC stejnosměrný, AC střídavý), - Zapojení analogových vstupů: typ hardwarového zapojení analogových vstupů měřicí karty (differential, referenced single ended), - Kanál měření síly: nastavení čísla kanálu měření síly (0 15 pro RSE, 0 7 pro Diff.), - Kanál měření úhlu: nastavení čísla kanálu měření natočení (0 15 pro RSE, 0 7 pro Diff.).

7 2.3 Okno Kalibrace měřením V tomto okně se provádí kalibrace analogových vstupů měřicí karty měřením pomocí kalibračních závaží. Ve žlutých indikátorech Napětí na kanálu se zobrazuje aktuální hodnota napětí na výstupech zesilovačů snímačů síly a natočení. Do položek Hodnoty sil se zadají hodnoty, kterými se bude kalibrovat snímač síly. Do položek Hodnoty natočení se zadají hodnoty, kterými se bude kalibrovat snímač úhlového natočení. Postup kalibrace měřením: 1. Snímač síly se nastaví do polohy odpovídající zadané hodnotě Síla 1 a klikne se na tlačítka Odměř Sílu Snímač síly se nastaví do polohy odpovídající zadané hodnotě Síla 2 a klikne se na tlačítko Odměř Sílu Snímač natočení se nastaví do polohy odpovídající zadané hodnotě Úhel 1 a klikne se na tlačítko Odměř Úhel Snímač natočení se nastaví do polohy odpovídající zadané hodnotě Úhel 2 a klikne se na tlačítko Odměř Úhel 2. Poté je nutno ještě zadat hodnotu síly, při jejímž překročení během měření dojde k přerušení měření a zazní výstražný zvukový signál. Kliknutím na tlačítko OK se potvrdí provedené změny v nastavení, zapíší se do INI souboru a provede se návrat do hlavního okna. Kliknutím na tlačítko Zpět se provede se návrat do hlavního okna bez potvrzení provedených změn.

8 2.4 Okno Kalibrace ruční V tomto okně se provádí kalibrace analogových vstupů měřicí karty ručním zadáváním kalibračních konstant. Ve žlutých indikátorech Napětí na kanálu se zobrazuje aktuální hodnota napětí na výstupech zesilovačů snímačů síly a natočení. Do položek Hodnoty sil se zadají hodnoty, kterými se bude kalibrovat snímač síly. Do položek Hodnoty natočení se zadají hodnoty, kterými se bude kalibrovat snímač úhlového natočení. Do položek s jednotkou V se zapíší hodnoty napětí odpovídající zadaným hodnotám sil a natočení. Poté je nutno ještě zadat hodnotu síly, při jejímž překročení během měření dojde k přerušení měření a zazní výstražný zvukový signál. Kliknutím na tlačítko OK se potvrdí provedené změny v nastavení, zapíší se do INI souboru a provede se návrat do hlavního okna. Kliknutím na tlačítko Zpět se provede se návrat do hlavního okna bez potvrzení provedených změn.

9 2.5 Okno Nastavení měření V tomto okně se nastaví parametry vlastního měření. Ovládací prvky: - cesta a název souboru: kliknutím na žlutou složku vedle tohoto ovládacího prvku lze zadat cestu a název souboru, do kterého se budou ukládat naměřená data, - automatické číslování: zatržením této kolonky je možno provést za sebou více měření, přičemž soubory pak budou na disku uloženy ve formátu: Názevsouboru_#n.mer, kde n je pořadové číslo provedeného měření; pokud tato kolonka není zatržena, pak se po provedení měření musí další měření opět pomocí tohoto okna nastavit, - komentář: do této kolonky lze vepsat poznámky k prováděnému měření, - měřil: do této kolonky zapíše osoba provádějí měření svou identifikaci, - vzorkovací frekvence: zadá se vzorkovací frekvence měření, - delta t: zadání časového kroku odebírání vzorků, - počet vzorků: zadání počtu vzorků měření, po jehož překročení se měření zastaví,

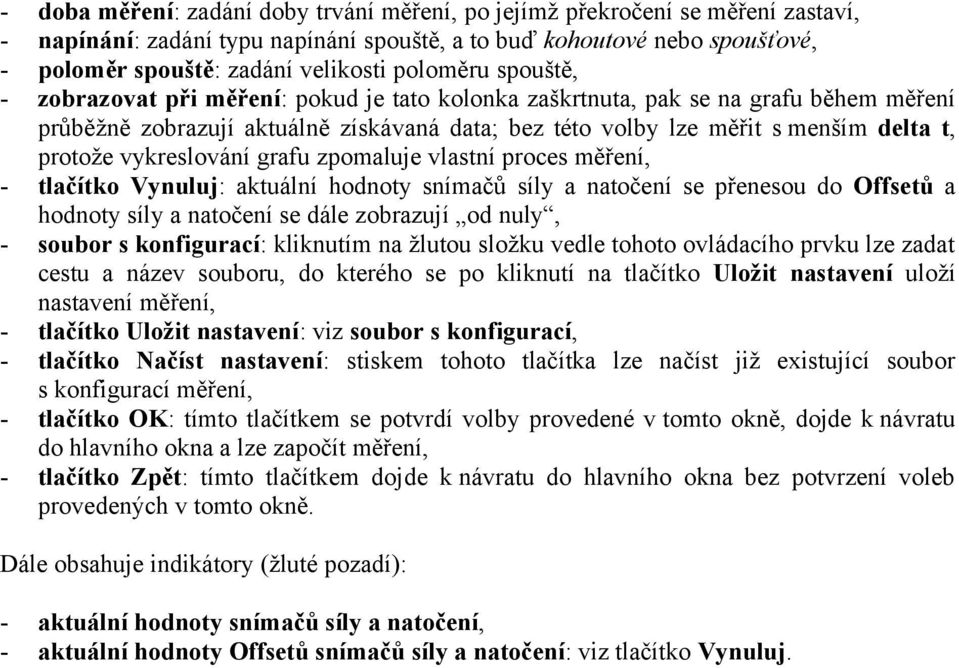

10 - doba měření: zadání doby trvání měření, po jejímž překročení se měření zastaví, - napínání: zadání typu napínání spouště, a to buď kohoutové nebo spoušťové, - poloměr spouště: zadání velikosti poloměru spouště, - zobrazovat při měření: pokud je tato kolonka zaškrtnuta, pak se na grafu během měření průběžně zobrazují aktuálně získávaná data; bez této volby lze měřit s menším delta t, protože vykreslování grafu zpomaluje vlastní proces měření, - tlačítko Vynuluj: aktuální hodnoty snímačů síly a natočení se přenesou do Offsetů a hodnoty síly a natočení se dále zobrazují od nuly, - soubor s konfigurací: kliknutím na žlutou složku vedle tohoto ovládacího prvku lze zadat cestu a název souboru, do kterého se po kliknutí na tlačítko Uložit nastavení uloží nastavení měření, - tlačítko Uložit nastavení: viz soubor s konfigurací, - tlačítko Načíst nastavení: stiskem tohoto tlačítka lze načíst již existující soubor s konfigurací měření, - tlačítko OK: tímto tlačítkem se potvrdí volby provedené v tomto okně, dojde k návratu do hlavního okna a lze započít měření, - tlačítko Zpět: tímto tlačítkem dojde k návratu do hlavního okna bez potvrzení voleb provedených v tomto okně. Dále obsahuje indikátory (žluté pozadí): - aktuální hodnoty snímačů síly a natočení, - aktuální hodnoty Offsetů snímačů síly a natočení: viz tlačítko Vynuluj.

11 2.6 Okno Zpracování V tomto okně zle zpracovat soubory naměřených dat. Upravovat lze vždy pouze jeden soubor! Po jeho ořezání a uložení lze teprve upravit další. Ovládací prvky: - cesta k souborům: kliknutím na žlutou složku vedle tohoto ovládacího prvku lze zadat cestu k souborům naměřených dat (v dialogovém boxu kliknout na tlačítko Select Cur Dir), - seznam názvů souborů: do tohoto seznamu se vypíší všechny soubory s příponou *.mer, které jsou uloženy ve zvolené složce; kliknutím na název souboru se obsah tohoto zobrazí v grafech (viz graf Časová závislost úhlu a síly a graf Závislost síly na úhlu), - stupeň vyhlazení: provádí plovoucí průměr aktuálně zobrazených dat; stupněm vyhlazení se míní počet vzorků plovoucího průměru, přičemž tento počet musí být lichým číslem, - vytvořit záložní kopii: zatržením této kolonky se původní soubor před uložením zkopíruje do souboru s příponou *.bak, - tlačítko Ořezat & Uložit: zpracováním souboru se vlastně rozumí ořezání balastních dat na počátku a konci měření; data, která chceme ponechat, se ohraničí mezi dvěma kurzory grafu Časová závislost úhlu a síly a klikne se na toto tlačítko, čímž dojde k ořezání vybraných dat, uložením výběru na disk a aktualizaci obou grafů, - tlačítko Zpět: kliknutím na toto tlačítko dojde k návratu do hlavního okna. Dále obsahuje indikátory (žluté pozadí):

12 - práce: hodnota mechanické práce vypočítaná z dat, které se nachází mezi dvěma kurzory v grafu Časová závislost úhlu a síly, - Fmax: maximální hodnota časového průběhu síly, - graf Časová závislost úhlu a síly: v tomto grafu se zobrazuje obsah aktuálně zvoleného souboru v časové závislosti, dále viz tlačítko Ořezat & Uložit, - graf Závislost síly na úhlu: v tomto grafu se zobrazuje oblast dat mezi dvěma kurzory grafu Časová závislost úhlu a síly. 2.7 Okno Vyhodnocení V tomto okně lze provádět vyhodnocení zejména více souborů naměřených dat najednou (viz položka automatické číslování v okně Nastavení měření). Ovládací prvky: - cesta k souborům: kliknutím na žlutou složku vedle tohoto ovládacího prvku lze zadat cestu k souborům naměřených dat (v dialogovém boxu kliknout na tlačítko Select Cur Dir), - seznam názvů souborů: do tohoto seznamu se vypíší všechny soubory s příponou *.mer, které jsou uloženy ve zvolené složce; kliknutím na název jednoho souboru nebo více souborů (pomocí držení kláves Crtl nebo Shift) se obsah tohoto, resp. těchto, zobrazí v grafu, - typ výpočtu práce: přepínač trajektorie síly při mačkání spouště; vykonanou práci lze vypočítat podle kruhového oblouku, tečny kruh. oblouku či sečny kruh. oblouku,

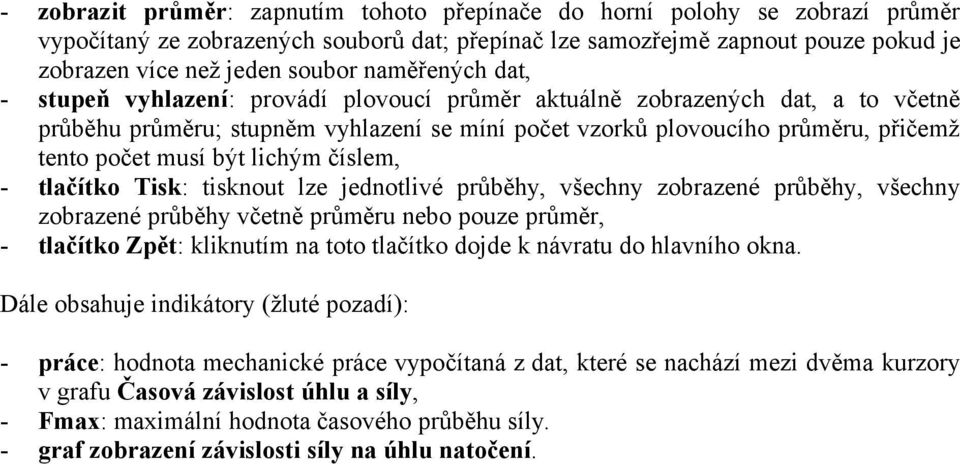

13 - zobrazit průměr: zapnutím tohoto přepínače do horní polohy se zobrazí průměr vypočítaný ze zobrazených souborů dat; přepínač lze samozřejmě zapnout pouze pokud je zobrazen více než jeden soubor naměřených dat, - stupeň vyhlazení: provádí plovoucí průměr aktuálně zobrazených dat, a to včetně průběhu průměru; stupněm vyhlazení se míní počet vzorků plovoucího průměru, přičemž tento počet musí být lichým číslem, - tlačítko Tisk: tisknout lze jednotlivé průběhy, všechny zobrazené průběhy, všechny zobrazené průběhy včetně průměru nebo pouze průměr, - tlačítko Zpět: kliknutím na toto tlačítko dojde k návratu do hlavního okna. Dále obsahuje indikátory (žluté pozadí): - práce: hodnota mechanické práce vypočítaná z dat, které se nachází mezi dvěma kurzory v grafu Časová závislost úhlu a síly, - Fmax: maximální hodnota časového průběhu síly. - graf zobrazení závislosti síly na úhlu natočení.
