ŘADA MVK. Návod k použití

HTML
DOWNLOAD

Rozměr: px

Začít zobrazení ze stránky:

Download "ŘADA MVK. Návod k použití"

Václav Kraus
před 9 lety
Počet zobrazení:

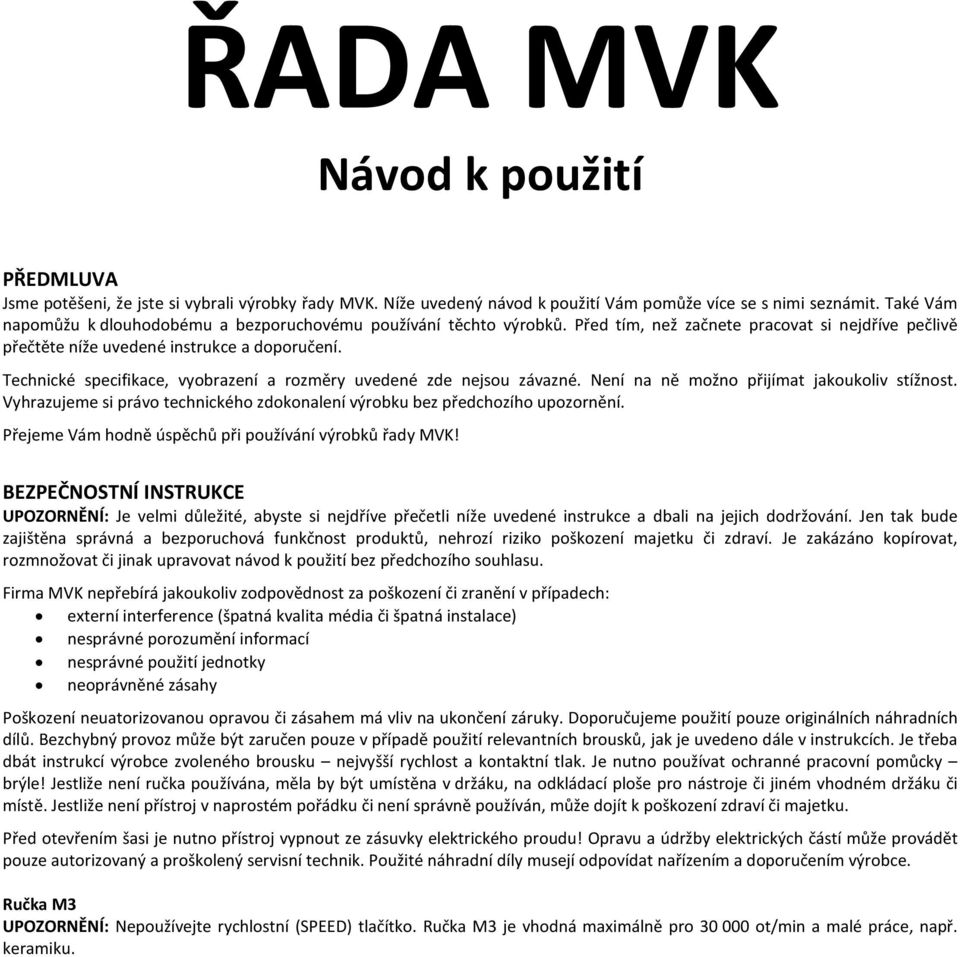

1 ŘADA MVK Návod k použití PŘEDMLUVA Jsme potěšeni, že jste si vybrali výrobky řady MVK. Níže uvedený návod k použití Vám pomůže více se s nimi seznámit. Také Vám napomůžu k dlouhodobému a bezporuchovému používání těchto výrobků. Před tím, než začnete pracovat si nejdříve pečlivě přečtěte níže uvedené instrukce a doporučení. Technické specifikace, vyobrazení a rozměry uvedené zde nejsou závazné. Není na ně možno přijímat jakoukoliv stížnost. Vyhrazujeme si právo technického zdokonalení výrobku bez předchozího upozornění. Přejeme Vám hodně úspěchů při používání výrobků řady MVK! BEZPEČNOSTNÍ INSTRUKCE UPOZORNĚNÍ: Je velmi důležité, abyste si nejdříve přečetli níže uvedené instrukce a dbali na jejich dodržování. Jen tak bude zajištěna správná a bezporuchová funkčnost produktů, nehrozí riziko poškození majetku či zdraví. Je zakázáno kopírovat, rozmnožovat či jinak upravovat návod k použití bez předchozího souhlasu. Firma MVK nepřebírá jakoukoliv zodpovědnost za poškození či zranění v případech: externí interference (špatná kvalita média či špatná instalace) nesprávné porozumění informací nesprávné použití jednotky neoprávněné zásahy Poškození neuatorizovanou opravou či zásahem má vliv na ukončení záruky. Doporučujeme použití pouze originálních náhradních dílů. Bezchybný provoz může být zaručen pouze v případě použití relevantních brousků, jak je uvedeno dále v instrukcích. Je třeba dbát instrukcí výrobce zvoleného brousku nejvyšší rychlost a kontaktní tlak. Je nutno používat ochranné pracovní pomůcky brýle! Jestliže není ručka používána, měla by být umístěna v držáku, na odkládací ploše pro nástroje či jiném vhodném držáku či místě. Jestliže není přístroj v naprostém pořádku či není správně používán, může dojít k poškození zdraví či majetku. Před otevřením šasi je nutno přístroj vypnout ze zásuvky elektrického proudu! Opravu a údržby elektrických částí může provádět pouze autorizovaný a proškolený servisní technik. Použité náhradní díly musejí odpovídat nařízením a doporučením výrobce. Ručka M3 UPOZORNĚNÍ: Nepoužívejte rychlostní (SPEED) tlačítko. Ručka M3 je vhodná maximálně pro ot/min a malé práce, např. keramiku.

Technické specifikace, vyobrazení a rozměry uvedené zde nejsou závazné. Není na ně možno přijímat jakoukoliv stížnost. Vyhrazujeme si právo technického zdokonalení výrobku bez předchozího upozornění.

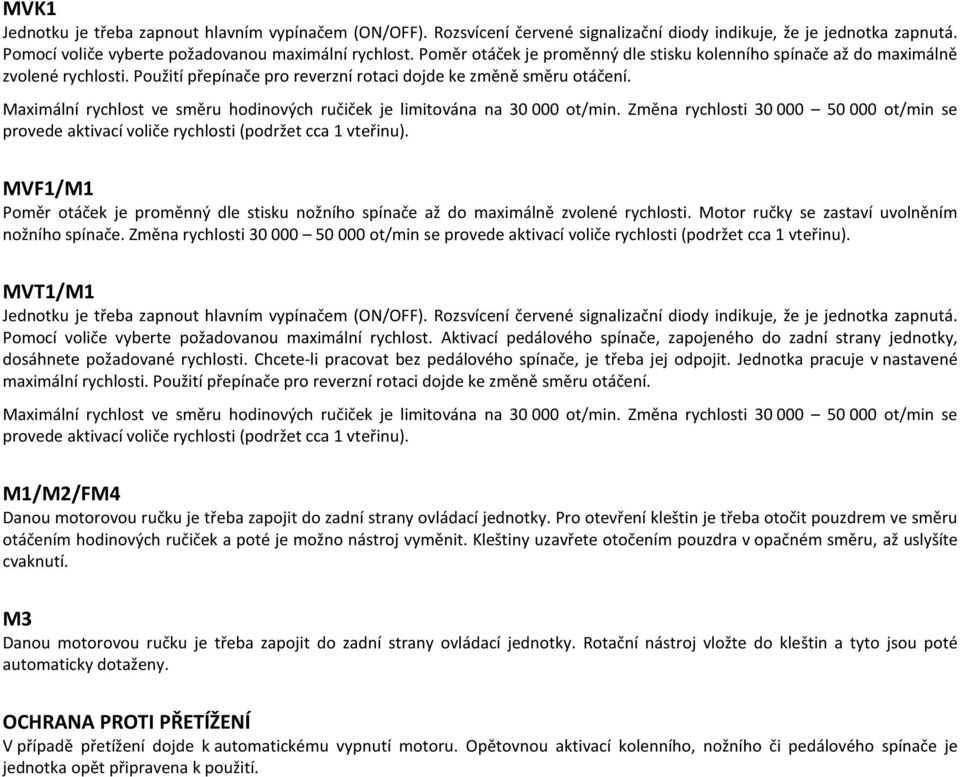

2 MVK1 Jednotku je třeba zapnout hlavním vypínačem (ON/OFF). Rozsvícení červené signalizační diody indikuje, že je jednotka zapnutá. Pomocí voliče vyberte požadovanou maximální rychlost. Poměr otáček je proměnný dle stisku kolenního spínače až do maximálně zvolené rychlosti. Použití přepínače pro reverzní rotaci dojde ke změně směru otáčení. Maximální rychlost ve směru hodinových ručiček je limitována na ot/min. Změna rychlosti ot/min se provede aktivací voliče rychlosti (podržet cca 1 vteřinu). MVF1/M1 Poměr otáček je proměnný dle stisku nožního spínače až do maximálně zvolené rychlosti. Motor ručky se zastaví uvolněním nožního spínače. Změna rychlosti ot/min se provede aktivací voliče rychlosti (podržet cca 1 vteřinu). MVT1/M1 Jednotku je třeba zapnout hlavním vypínačem (ON/OFF). Rozsvícení červené signalizační diody indikuje, že je jednotka zapnutá. Pomocí voliče vyberte požadovanou maximální rychlost. Aktivací pedálového spínače, zapojeného do zadní strany jednotky, dosáhnete požadované rychlosti. Chcete-li pracovat bez pedálového spínače, je třeba jej odpojit. Jednotka pracuje v nastavené maximální rychlosti. Použití přepínače pro reverzní rotaci dojde ke změně směru otáčení. Maximální rychlost ve směru hodinových ručiček je limitována na ot/min. Změna rychlosti ot/min se provede aktivací voliče rychlosti (podržet cca 1 vteřinu). M1/M2/FM4 Danou motorovou ručku je třeba zapojit do zadní strany ovládací jednotky. Pro otevření kleštin je třeba otočit pouzdrem ve směru otáčením hodinových ručiček a poté je možno nástroj vyměnit. Kleštiny uzavřete otočením pouzdra v opačném směru, až uslyšíte cvaknutí. M3 Danou motorovou ručku je třeba zapojit do zadní strany ovládací jednotky. Rotační nástroj vložte do kleštin a tyto jsou poté automaticky dotaženy. OCHRANA PROTI PŘETÍŽENÍ V případě přetížení dojde k automatickému vypnutí motoru. Opětovnou aktivací kolenního, nožního či pedálového spínače je jednotka opět připravena k použití.

Maximální rychlost ve směru hodinových ručiček je limitována na 30 000 ot/min. Změna rychlosti 30 000 50 000 ot/min se provede aktivací voliče rychlosti (podržet cca 1 vteřinu).

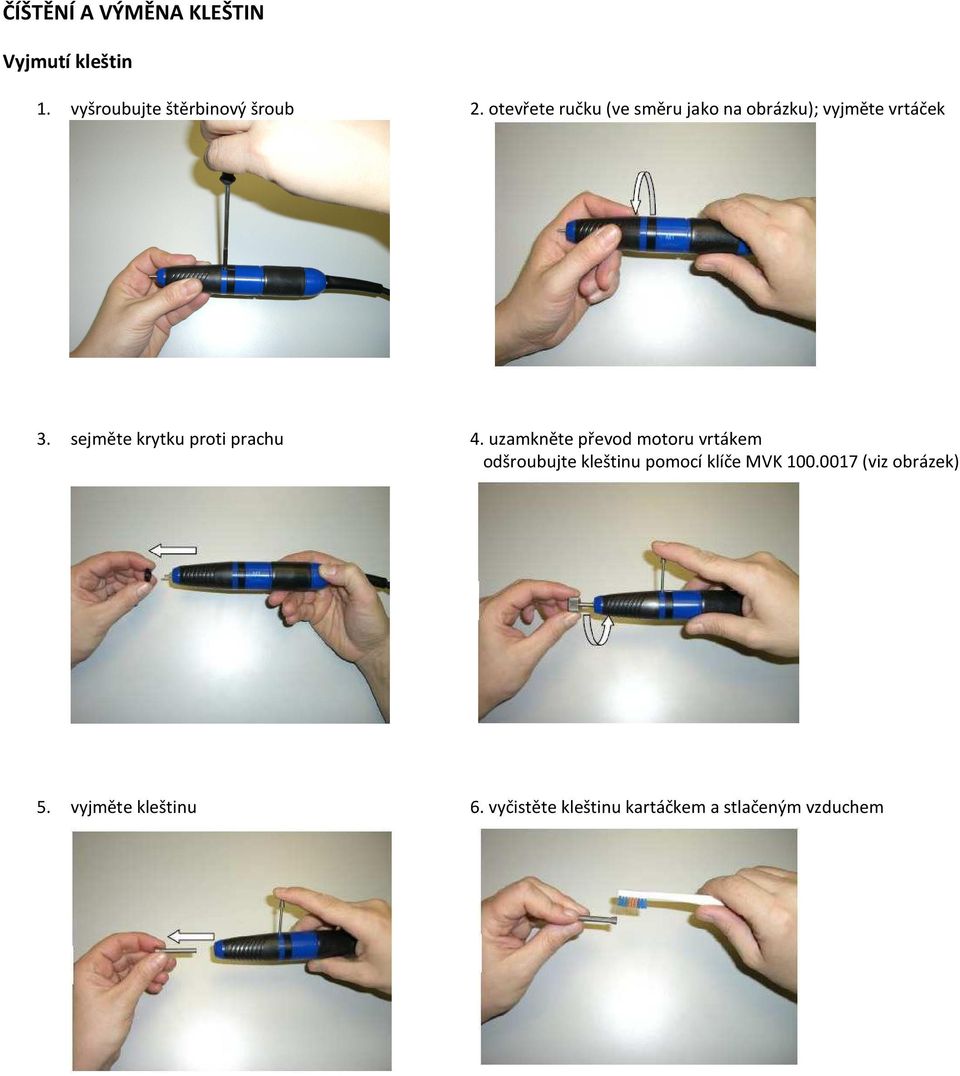

3 ČÍŠTĚNÍ A VÝMĚNA KLEŠTIN Vyjmutí kleštin 1. vyšroubujte štěrbinový šroub 2. otevřete ručku (ve směru jako na obrázku); vyjměte vrtáček 3. sejměte krytku proti prachu 4. uzamkněte převod motoru vrtákem odšroubujte kleštinu pomocí klíče MVK (viz obrázek) 5. vyjměte kleštinu 6. vyčistěte kleštinu kartáčkem a stlačeným vzduchem

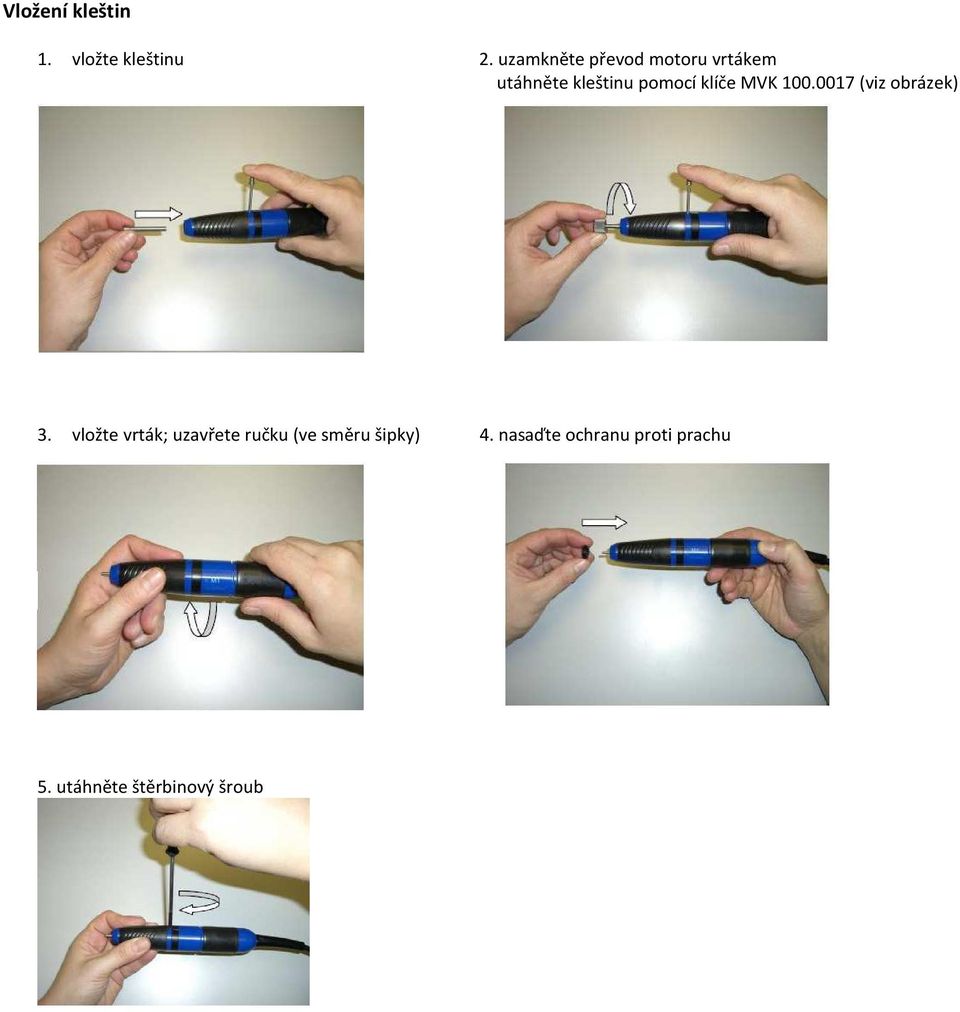

4 Vložení kleštin 1. vložte kleštinu 2. uzamkněte převod motoru vrtákem utáhněte kleštinu pomocí klíče MVK (viz obrázek) vložte vrták; uzavřete ručku (ve směru šipky) 4. nasaďte ochranu proti prachu 5. utáhněte štěrbinový šroub

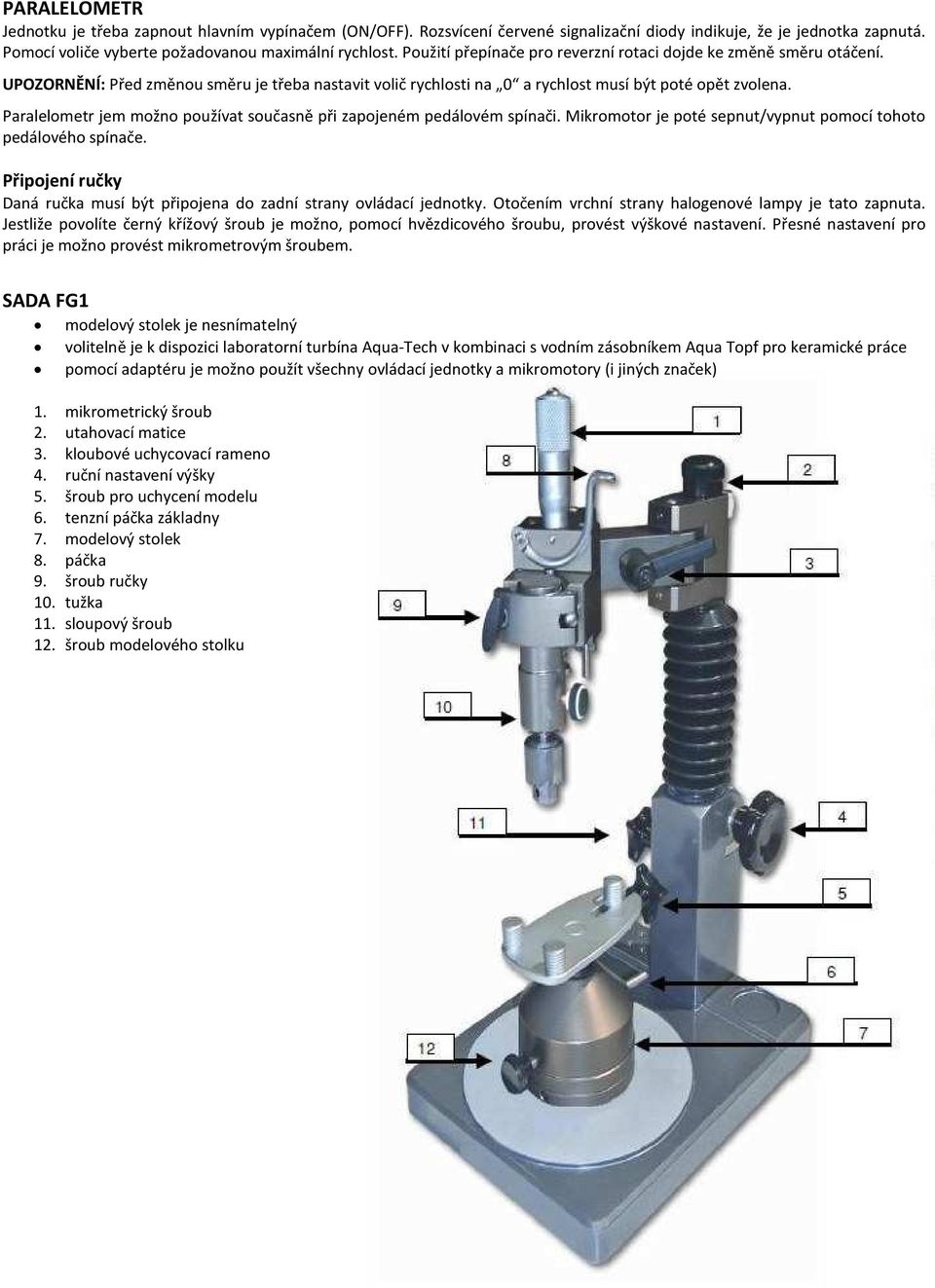

5 PARALELOMETR Jednotku je třeba zapnout hlavním vypínačem (ON/OFF). Rozsvícení červené signalizační diody indikuje, že je jednotka zapnutá. Pomocí voliče vyberte požadovanou maximální rychlost. Použití přepínače pro reverzní rotaci dojde ke změně směru otáčení. UPOZORNĚNÍ: Před změnou směru je třeba nastavit volič rychlosti na 0 a rychlost musí být poté opět zvolena. Paralelometr jem možno používat současně při zapojeném pedálovém spínači. Mikromotor je poté sepnut/vypnut pomocí tohoto pedálového spínače. Připojení ručky Daná ručka musí být připojena do zadní strany ovládací jednotky. Otočením vrchní strany halogenové lampy je tato zapnuta. Jestliže povolíte černý křížový šroub je možno, pomocí hvězdicového šroubu, provést výškové nastavení. Přesné nastavení pro práci je možno provést mikrometrovým šroubem. SADA FG1 modelový stolek je nesnímatelný volitelně je k dispozici laboratorní turbína Aqua-Tech v kombinaci s vodním zásobníkem Aqua Topf pro keramické práce pomocí adaptéru je možno použít všechny ovládací jednotky a mikromotory (i jiných značek) 1. mikrometrický šroub 2. utahovací matice 3. kloubové uchycovací rameno 4. ruční nastavení výšky 5. šroub pro uchycení modelu 6. tenzní páčka základny 7. modelový stolek 8. páčka 9. šroub ručky 10. tužka 11. sloupový šroub 12. šroub modelového stolku

Paralelometr jem možno používat současně při zapojeném pedálovém spínači. Mikromotor je poté sepnut/vypnut pomocí tohoto pedálového spínače.

6 SADA FG2 Otočením vrchní strany lampy je ji možno zapnout a vypnout. modelový stolek je magneticky připevněný ramena je možno připevnit magnety je možno použít pouze ovládací jednotku MVT1/M1 1. vypínač 2. digitální displej 3. nastavení ccw 4. přepínač na nastavení rychlosti 6. tlačítko magnetického stolku 7. přípojný kabel paralelometru 8. ruční nastavení výšky 9. páčka 10. magnetický kloub 11. přípojný kabel magnetu 12. mikrometrický šroub 13. ručka FM4 14. halogenová lampa 15. šroub ručky 16. sloupový šroub 17. držák modelu 18. šroub pro uchycení modelu 19. tenzní páčka základny 20. magnetický stolek

digitální displej 3. nastavení ccw 4. přepínač na 50 000 5. nastavení rychlosti 6. tlačítko magnetického stolku 7. přípojný kabel paralelometru 8.

7 ZÁRUKA Výše uvedené produkty jsou vyrobeny v nejvyšší kvalitě a nejvyšší pečlivostí. Na jednotky se vztahuje 12 měsíční záruka platná od data prodeje. Závady (materiálové, konstrukční či produkční chyby), které se objeví během záruky budou zdarma opraveny. Náhradní díly musejí být dodány výhradně MVK-Line. Jednotku je třeba zaslat na opravu do sídla firmy nebo autorizovaného servisu. Náklady na přepravu si hradí zákazník sám. Jiné závady nespadají do záručních podmínek. Záruka se neprodlužuje o dobu opravy. Níže uvedené závady nespadají do záručních podmínek: nesprávné použití nebo ovládání části, které trpí přirozeným opotřebením vnější poškození vzniklé při přepravě či úmyslným poškozením opravy či zásahy prováděné neautorizovaným technikem výše uvedená záruční doba se vztahuje na 8 hod pracovní dobu

Jednotku je třeba zaslat na opravu do sídla firmy nebo autorizovaného servisu. Náklady na přepravu si hradí zákazník sám. Jiné závady nespadají do záručních podmínek.

10 PRODEJ V ČR ZAJIŠŤUJE FIRMA: Hu-Fa Dental, Moravní 909, Otrokovice, tel.: , fax: , hufa@hufa.cz,
