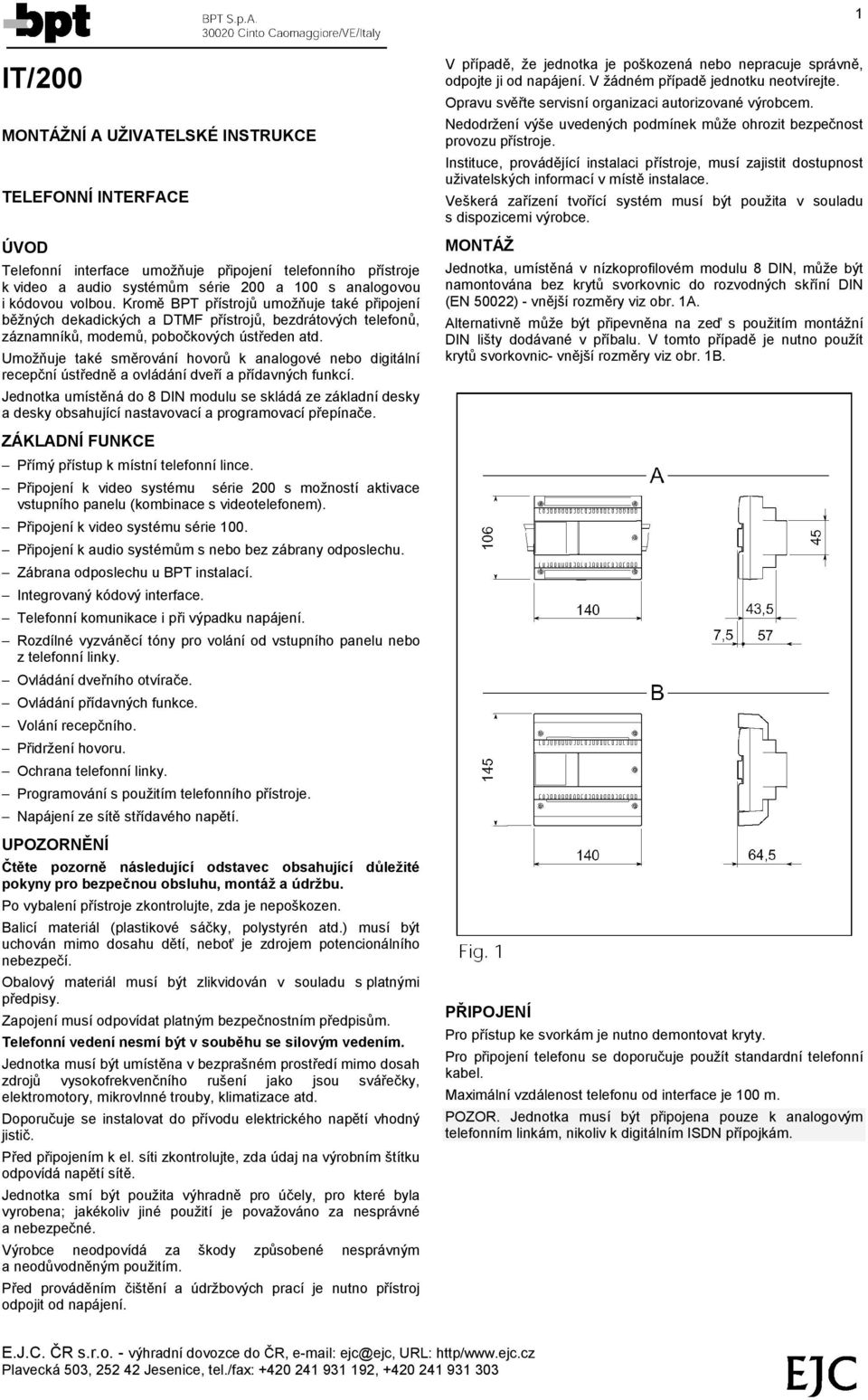

1 1 IT/200 MONTA ZNIA UZIVATELSKE INSTRUKCE TELEFONNIINTERFACE U VOD Telefonnı interface umozn uje pripojenı telefonnıho prıstroje k video a audio systemum serie 200 a 100 s analogovou i kodovou volbou. Kromč BPT prıstroju umozn uje take pripojenı bčznych dekadickych a DTMF prıstroju, bezdra tovych telefonu, za znamnıku, modemu, pobockovych š streden atd. Umozn uje take smčrova nı hovoru k analogove digita lnı recepcnıš strednč a ovla da nıdverıa prıdavnych funkcı. Jednotka umıstčna do 8 DIN modulu se skla da ze za kladnıdesky a desky obsahujıcınastavovacıa programovacıprepınace. ZA KLADNIFUNKCE Prımy prıstup k mıstnıtelefonnılince. Pripojenı k video systemu serie 200 s moznostı aktivace vstupnıho panelu (kombinace s videotelefonem). Pripojenık video systemu serie 100. Pripojenık audio systemum s bez za brany odposlechu. Za brana odposlechu u BPT instalacı. Integrovany kodovy interface. Telefonnıkomunikace i pri vypadku napa jenı. Rozdılne vyzva nčcıtony pro vola nıod vstupnıho panelu z telefonnılinky. Ovla da nıdvernıho otvırace. Ovla da nıprıdavnych funkce. Vola nırecepcnıho. Pridrzenıhovoru. Ochrana telefonnılinky. Programova nıs pouzitım telefonnıho prıstroje. Napa jenıze sıtč strıdaveho napčtı. UPOZORNČ NI C te te pozorne nasledujıcı odstavec obsahujıcı dulezitč pokyny pro bezpec nou obsluhu, montaz a ýdrzbu. Po vybalenıprıstroje zkontrolujte, zda je nepos kozen. Balicı materia l (plastikove sacky, polystyren atd.) musı byt uchova n mimo dosahu dčtı, ď je zdrojem potenciona lnıho nebezpecı. Obalovy materia l musı byt zlikvidova n v souladu s platnymi predpisy. Zapojenımusıodpovıdat platnym bezpecnostnım predpisum. Telefonnıvedenınesmıbyt v soube hu se silovym vedenım. Jednotka musıbyt umıstčna v bezpras nem prostredımimo dosah zdroju vysokofrekvencnıho rus enı jako jsou svarecky, elektromotory, mikrovlnne trouby, klimatizace atd. Doporucuje se instalovat do prıvodu elektrickeho napčtıvhodny jistic. Pred pripojenım k el. sıti zkontrolujte, zda š daj na vyrobnım s tıtku odpovıda napčtısıtč. Jednotka smı byt pouzita vyhradnč pro šcely, pro ktere byla vyrobena; jakekoliv jine pouzitı je povazova no za nespra vne a nebezpecne. Vyrobce neodpovıda za s kody zpusobene nespra vnym a neoduvodnčnym pouzitım. Pred prova dčnım cis tčnı a š drzbovych pracı je nutno prıstroj odpojit od napa jenı. V prıpadč, ze jednotka je pos kozena nepracuje spra vnč, odpojte ji od napa jenı. V zadnem prıpadč jednotku neotvırejte. Opravu svčrte servisnıorganizaci autorizovane vyrobcem. Nedodrzenıvys e uvedenych podmınek muze ohrozit bezpecnost provozu prıstroje. Instituce, prova dčjıcıinstalaci prıstroje, musızajistit dostupnost uzivatelskych informacıv mıstč instalace. Ves kera zarızenı tvorıcı system musı byt pouzita v souladu s dispozicemi vyrobce. MONTA Z Jednotka, umıstčna v nızkoprofilovem modulu 8 DIN, muze byt namontova na bez krytu svorkovnic do rozvodnych skrını DIN (EN 50022) - vnčjsırozmčry viz obr. 1A. Alternativnč muze byt pripevnčna na zeá s pouzitım montaznı DIN lis ty doda vane v prıbalu. V tomto prıpadč je nutno pouzıt krytu svorkovnic- vnčjsırozmčry viz obr. 1B. PRIPOJENI Pro prıstup ke svorka m je nutno demontovat kryty. Pro pripojenıtelefonu se doporucuje pouzıt standardnıtelefonnı kabel. Maxima lnıvzda lenost telefonu od interface je 100 m. POZOR. Jednotka musı byt pripojena pouze k analogovym telefonnım linka m, nikoliv k digita lnım ISDN prıpojka m.

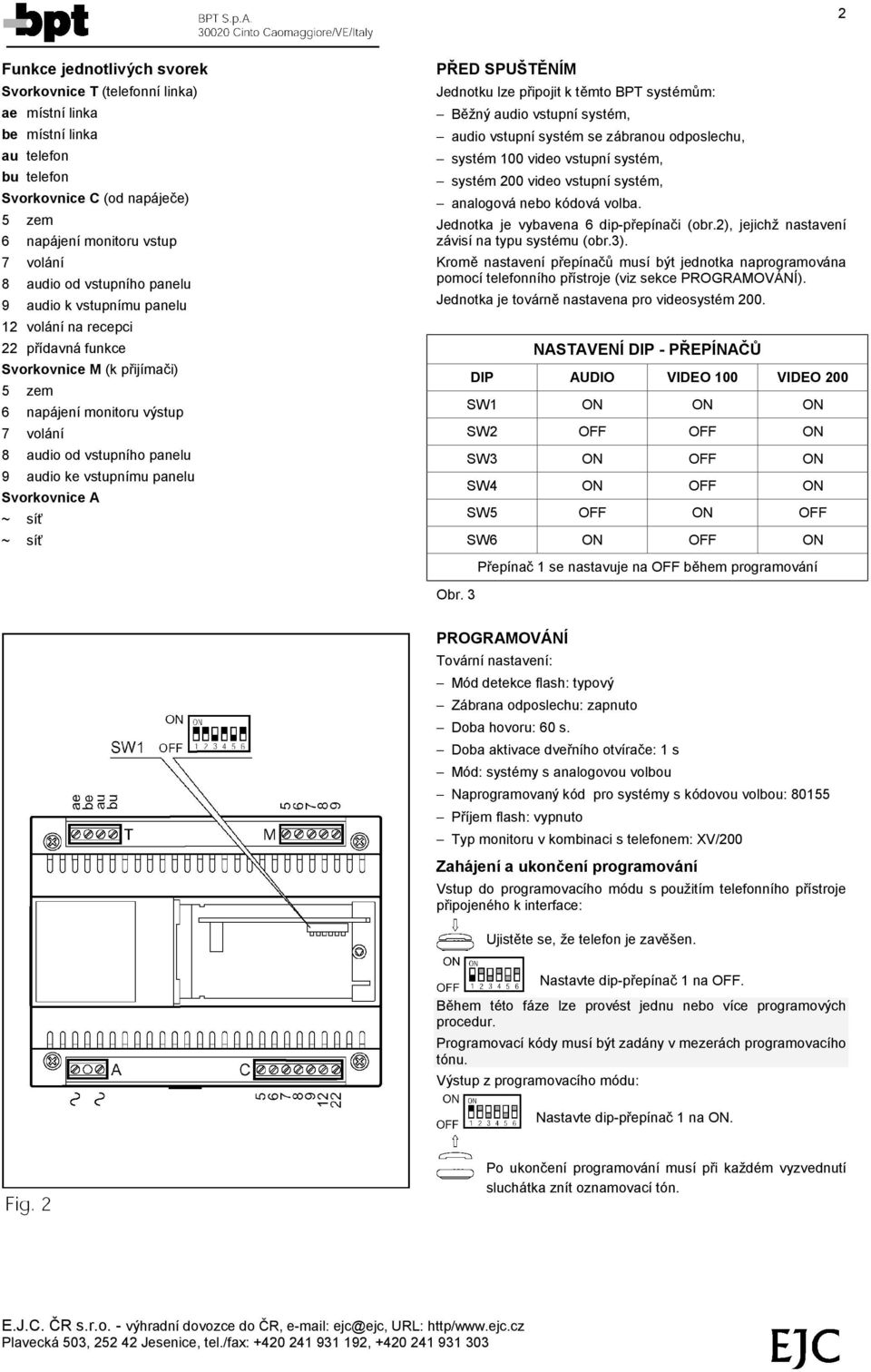

2 2 Funkce jednotlivych svorek Svorkovnice T (telefonnılinka) ae mıstnılinka be mıstnılinka au telefon bu telefon Svorkovnice C (od napa jece) 5 zem 6 napa jenımonitoru vstup 7 vola nı 8 audio od vstupnıho panelu 9 audio k vstupnımu panelu 12 vola nına recepci 22 prıdavna funkce Svorkovnice M (k prijımaci) 5 zem 6 napa jenımonitoru vystup 7 vola nı 8 audio od vstupnıho panelu 9 audio ke vstupnımu panelu Svorkovnice A ~ sıď ~ s ıď P RED SPUSTČ NIM Jednotku lze pripojit k tčmto BPT systemum: Bčzny audio vstupnısystem, audio vstupnısystem se za branou odposlechu, system 100 video vstupnısystem, system 200 video vstupnısystem, analogova kodova volba. Jednotka je vybavena 6 dip-prepınaci (obr.2), jejichz nastavenı za visına typu systemu (obr.3). Kromč nastavenıprepınacu musıbyt jednotka naprogramova na pomocıtelefonnıho prıstroje (viz sekce PROGRAMOVANI). Jednotka je tova rnč nastavena pro videosystem 200. NASTAVENIDIP - PREPINAC ó DIP AUDIO VIDEO 100 VIDEO 200 SW1 ON ON ON SW2 OFF OFF ON SW3 ON OFF ON SW4 ON OFF ON SW5 OFF ON OFF SW6 ON OFF ON Prepınac 1 se nastavuje na OFF bčhem programova nı Obr. 3 PROGRAMOVA NI Tova rnınastavenı: Mod detekce flash: typovy Za brana odposlechu: zapnuto Doba hovoru: 60 s. Doba aktivace dvernıho otvırace: 1 s Mod: systemy s analogovou volbou Naprogramovany kod pro systemy s kodovou volbou: Prıjem flash: vypnuto Typ monitoru v kombinaci s telefonem: XV/200 Zahajenıa ukonc enıprogramovanı Vstup do programovacıho modu s pouzitım telefonnıho prıstroje pripojeneho k interface: Ujistčte se, ze telefon je zavčs en. Nastavte dip-prepınac 1 na OFF. Bčhem teto faze lze provest jednu vıce programovych procedur. Programovacıkody musıbyt zada ny v mezera ch programovacıho tonu. Vystup z programovacıho modu: Nastavte dip-prepınac 1 na ON. Po ukoncenıprogramova nımusıpri kazdem vyzvednutı slucha tka znıt oznamovacıton.

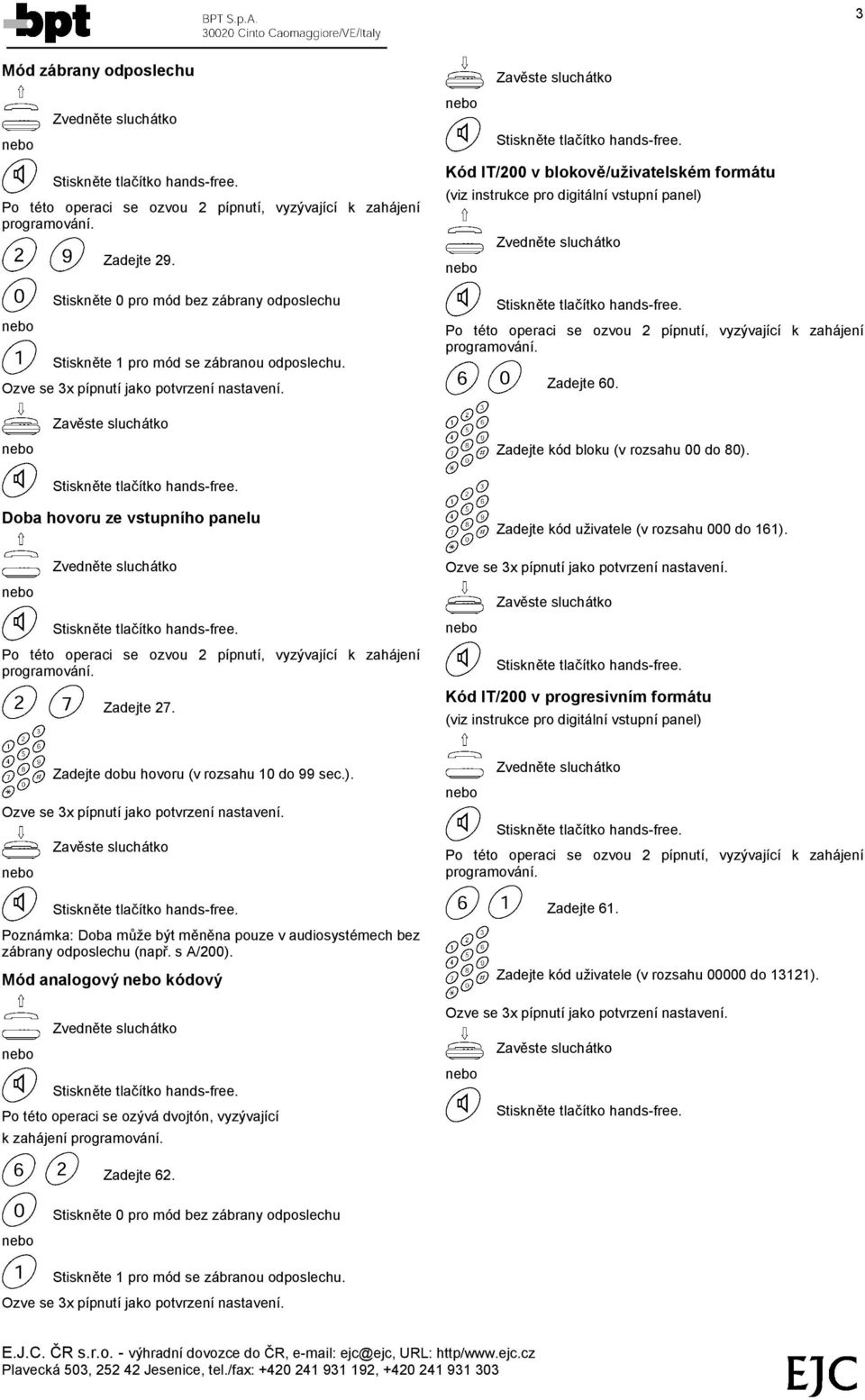

3 3 Mod zabrany odposlechu Zadejte 29. Stisknčte 0 pro mod bez za brany odposlechu Stisknčte 1 pro mod se za branou odposlechu. Kod IT/200 v blokove /uzivatelskč m formatu (viz instrukce pro digita lnıvstupnıpanel) Zadejte 60. Zadejte kod bloku (v rozsahu 00 do 80). Doba hovoru ze vstupnıho panelu Zadejte 27. Zadejte kod uzivatele (v rozsahu 000 do 161). Kod IT/200 v progresivnım formatu (viz instrukce pro digita lnıvstupnıpanel) Zadejte dobu hovoru (v rozsahu 10 do 99 sec.). Pozna mka: Doba muze byt mčnčna pouze v audiosystemech bez za brany odposlechu (napr. s A/200). Mod analogovy kodovy Po teto operaci se ozyva dvojton, vyzyvajıcı k zaha jenı Zadejte 61. Zadejte kod uzivatele (v rozsahu do 13121). Zadejte 62. Stisknčte 0 pro mod bez za brany odposlechu Stisknčte 1 pro mod se za branou odposlechu.

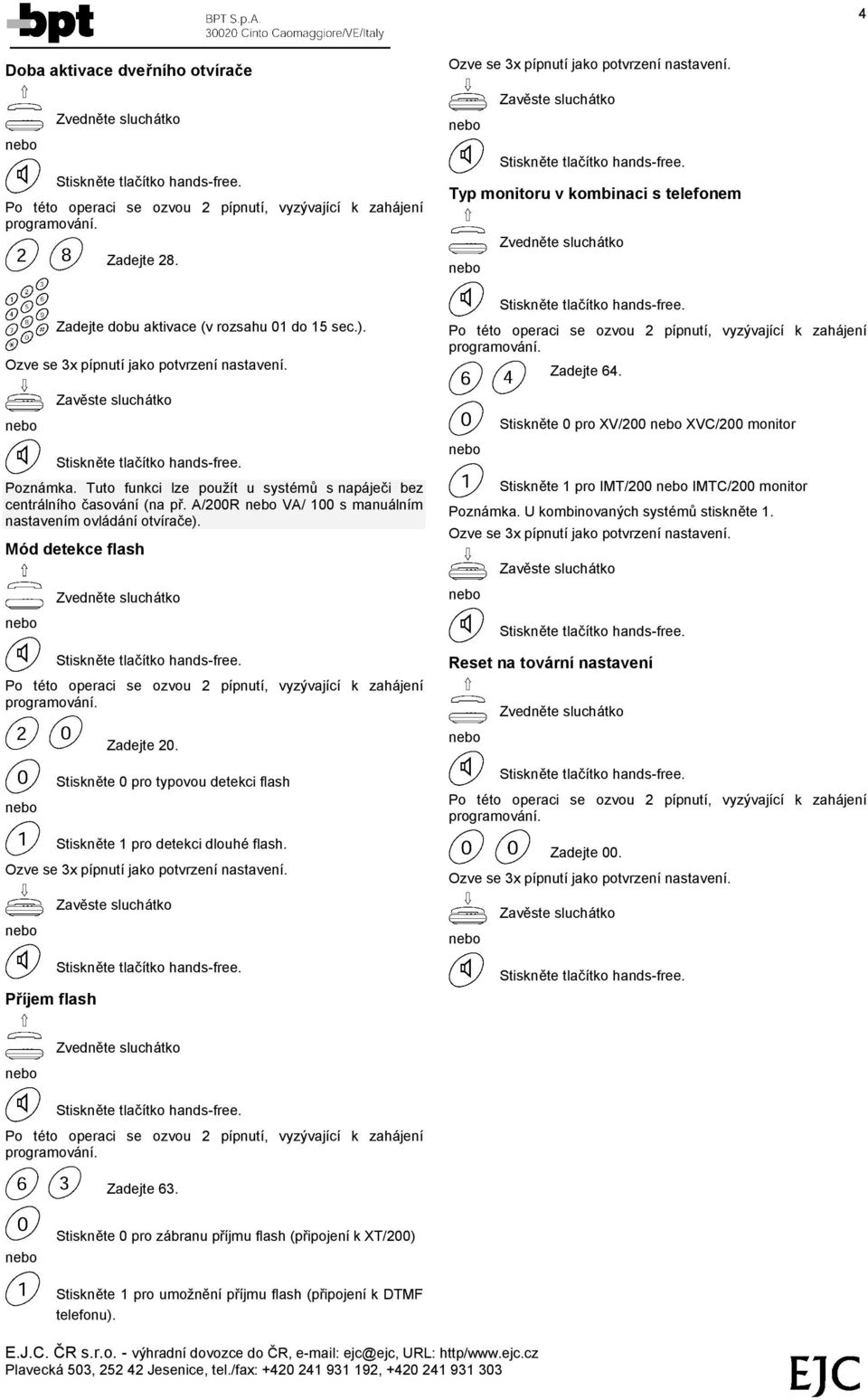

4 4 Doba aktivace dvernıho otvırac e Zadejte 28. Zadejte dobu aktivace (v rozsahu 01 do 15 sec.). Pozna mka. Tuto funkci lze pouzıt u systemu s napa jeci bez centra lnıho casova nı(na pr. A/200R VA/ 100 s manua lnım nastavenım ovla da nıotvırace). Mod detekce flash Zadejte 20. Typ monitoru v kombinaci s telefonem Zadejte 64. Stisknčte 0 pro XV/200 XVC/200 monitor Stisknčte 1 pro IMT/200 IMTC/200 monitor Pozna mka. U kombinovanych systemu stisknčte 1. Reset na tovarnınastavenı Stisknčte 0 pro typovou detekci flash Stisknčte 1 pro detekci dlouhe flash. Prıjem flash Zadejte 00. Zadejte 63. Stisknčte 0 pro za branu prıjmu flash (pripojenık XT/200) Stisknčte 1 pro umoznčnıprıjmu flash (pripojenık DTMF telefonu).

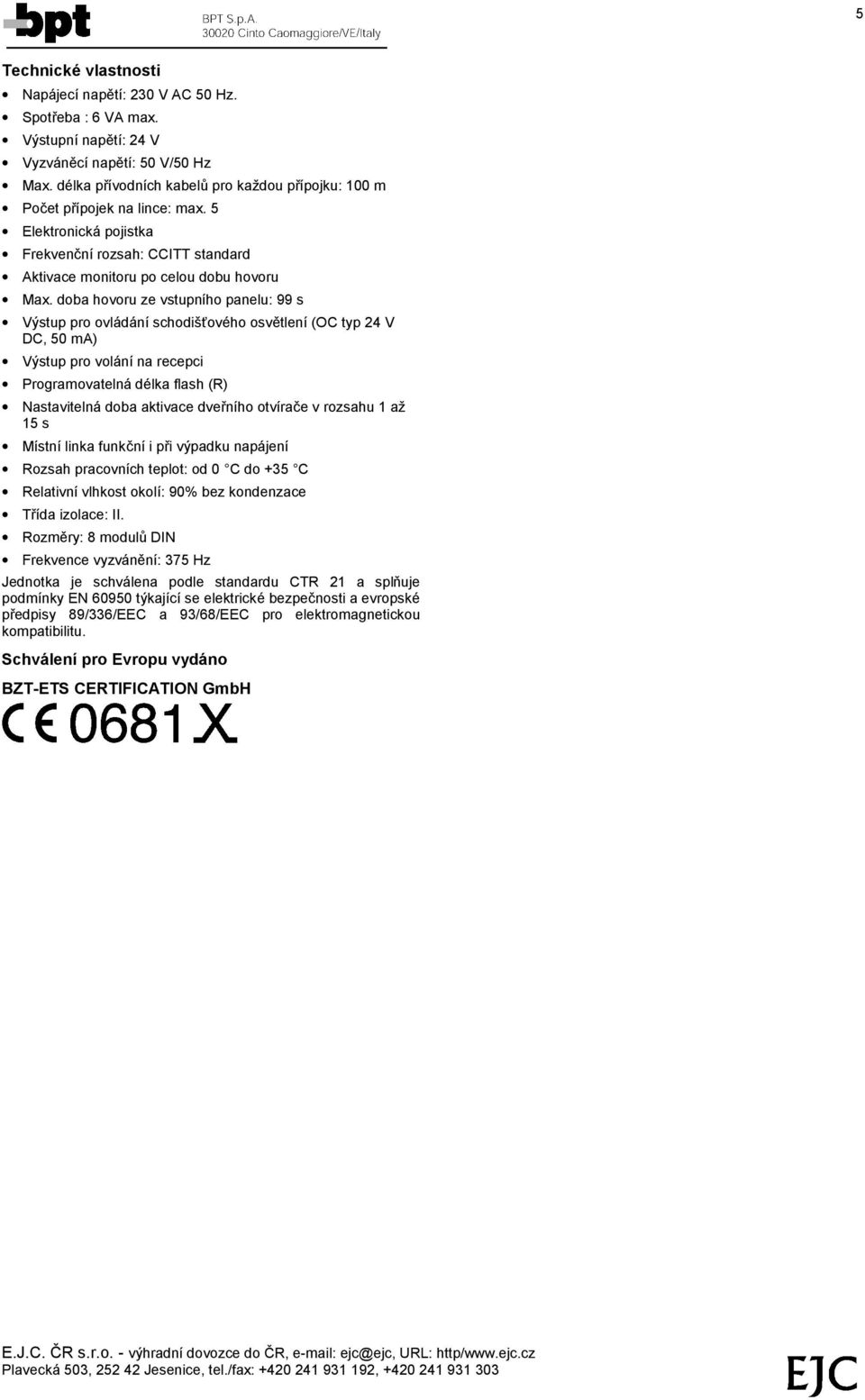

5 5 Technickč vlastnosti Napa jecınapčtı: 230 V AC 50 Hz. Spotreba : 6 VA max. Vystupnınapčtı: 24 V Vyzva nčcınapčtı: 50 V/50 Hz Max. delka prıvodnıch kabelu pro kazdou prıpojku: 100 m Pocet prıpojek na lince: max. 5 Elektronicka pojistka Frekvencnırozsah: CCITT standard Aktivace monitoru po celou dobu hovoru Max. doba hovoru ze vstupnıho panelu: 99 s Vystup pro ovla da nıschodisďoveho osvčtlenı(oc typ 24 V DC, 50 ma) Vystup pro vola nına recepci Programovatelna delka flash (R) Nastavitelna doba aktivace dvernıho otvırace v rozsahu 1 az 15 s Mıstnılinka funkcnıi pri vypadku napa jenı Rozsah pracovnıch teplot: od 0 ÓC do +35 ÓC Relativnıvlhkost okolı: 90% bez kondenzace Trıda izolace: II. Rozmčry: 8 modulu DIN Frekvence vyzva nčnı: 375 Hz Jednotka je schva lena podle standardu CTR 21 a spln uje podmınky EN tykajıcıse elektricke bezpecnosti a evropske predpisy 89/336/EEC a 93/68/EEC pro elektromagnetickou kompatibilitu. Schvalenıpro Evropu vydano BZT-ETS CERTIFICATION GmbH

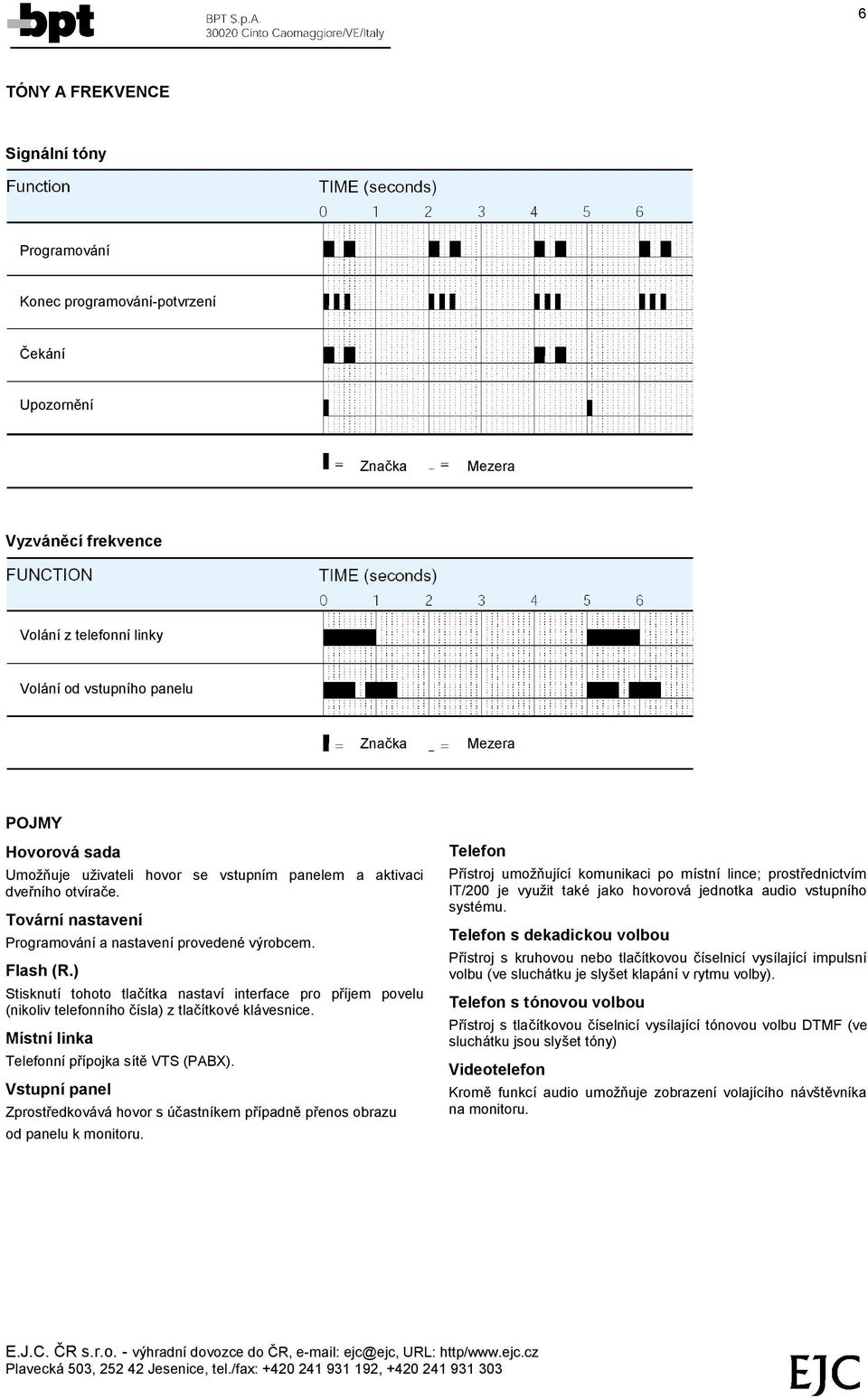

6 6 TO NY A FREKVENCE Signalnıtony Programova nı Konec programova nı-potvrzenı C eka nı Upozornčnı Znacka Mezera Vyzvane cıfrekvence Vola nız telefonnılinky Vola nıod vstupnıho panelu Znacka Mezera POJMY Hovorova sada Umozn uje uzivateli hovor se vstupnım panelem a aktivaci dvernıho otvırace. Tovarnınastavenı Programova nıa nastavenıprovedene vyrobcem. Flash (R.) Stisknutı tohoto tlacıtka nastavı interface pro prıjem povelu (nikoliv telefonnıho cısla) z tlacıtkove kla vesnice. Mıstnılinka Telefonnıprıpojka sıtč VTS (PABX). Vstupnıpanel Zprostredkova va hovor s š castnıkem prıpadnč prenos obrazu od panelu k monitoru. Telefon Prıstroj umozn ujıcıkomunikaci po mıstnılince; prostrednictvım IT/200 je vyuzit take jako hovorova jednotka audio vstupnıho systemu. Telefon s dekadickou volbou Prıstroj s kruhovou tlacıtkovou cıselnicıvysılajıcıimpulsnı volbu (ve slucha tku je slys et klapa nıv rytmu volby). Telefon s tonovou volbou Prıstroj s tlacıtkovou cıselnicıvysılajıcıtonovou volbu DTMF (ve slucha tku jsou slys et tony) Videotelefon Kromč funkcıaudio umozn uje zobrazenıvolajıcıho navstčvnıka na monitoru.

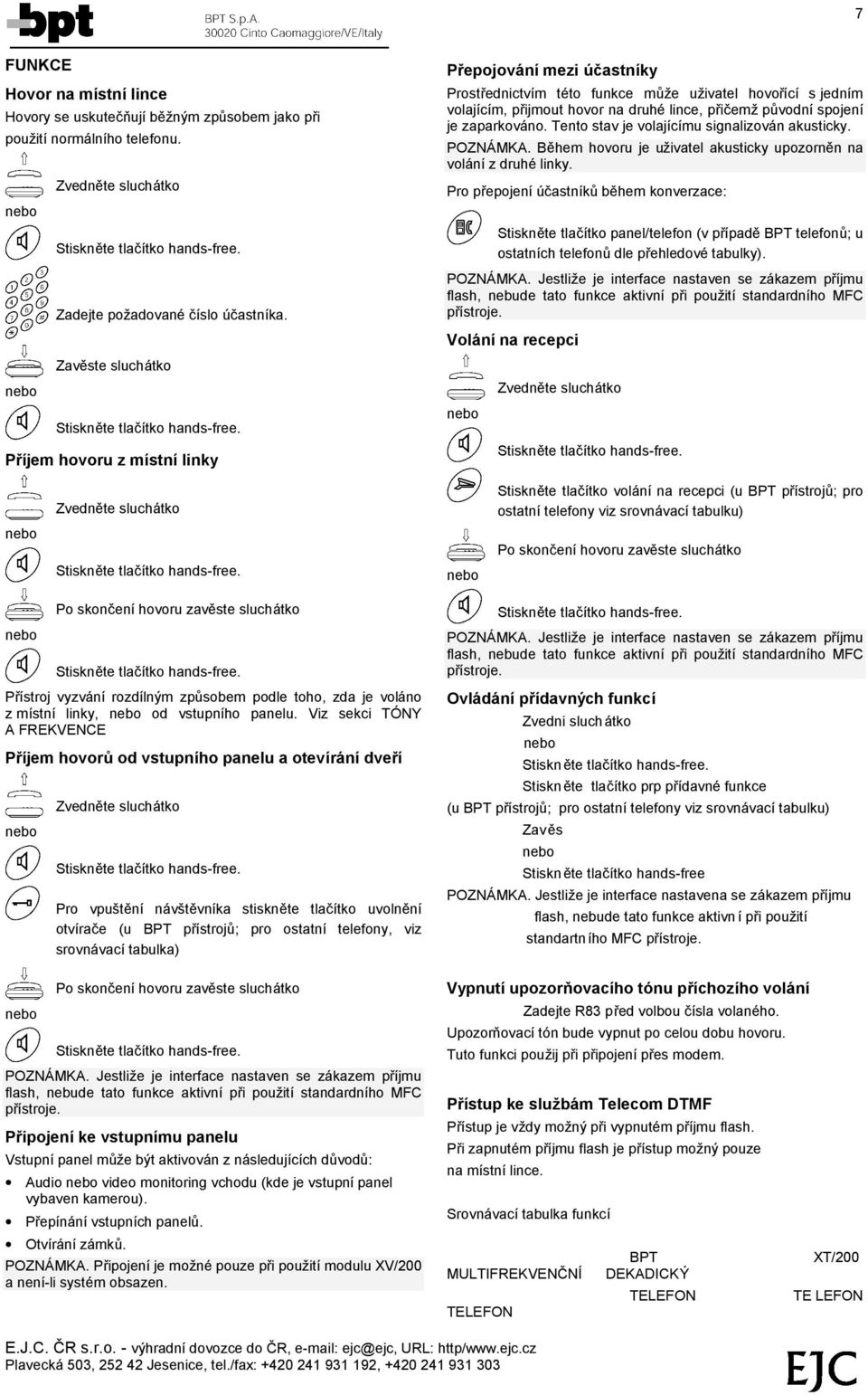

7 7 FUNKCE Hovor na mıstnılince Hovory se uskutecn ujıbčznym zpusobem jako pri pouzitınorma lnıho telefonu. Zadejte pozadovane cıslo šcastnıka. Prıjem hovoru z mıstnılinky Prepojovanımezi ýc astnıky Prostrednictvım teto funkce muze uzivatel hovorıcı s jednım volajıcım, prijmout hovor na druhe lince, pricemz puvodnıspojenı je zaparkova no. Tento stav je volajıcımu signalizova n akusticky. POZNAMKA. Bčhem hovoru je uzivatel akusticky upozornčn na vola nız druhe linky. Pro prepojenıš castnıku bčhem konverzace: Stisknčte tlacıtko panel/telefon (v prıpadč BPT telefonu; u ostatnıch telefonu dle prehledove tabulky). POZNAMKA. Jestlize je interface nastaven se zakazem prıjmu flash, nebude tato funkce aktivnıpri pouzitıstandardnıho MFC prıstroje. Volanına recepci Stisknčte tlacıtko vola nına recepci (u BPT prıstroju; pro ostatnıtelefony viz srovna vacıtabulku) Po skoncenıhovoru zavčste slucha tko Po skoncenıhovoru zavčste slucha tko Prıstroj vyzva nırozdılnym zpusobem podle toho, zda je vola no z mıstnı linky, od vstupnıho panelu. Viz sekci TONY A FREKVENCE Prıjem hovoru od vstupnıho panelu a otevıranıdverı Pro vpus tčnı navs tčvnıka stisknčte tlacıtko uvolnčnı otvırace (u BPT prıstroju; pro ostatnı telefony, viz srovna vacıtabulka) Po skoncenıhovoru zavčste slucha tko POZNAMKA. Jestlize je interface nastaven se zakazem prıjmu flash, nebude tato funkce aktivnıpri pouzitıstandardnıho MFC prıstroje. Pripojenıke vstupnımu panelu Vstupnıpanel muze byt aktivova n z na sledujıcıch duvodu: Audio video monitoring vchodu (kde je vstupnıpanel vybaven kamerou). Prepına nıvstupnıch panelu. Otvıra nıza mku. POZNAMKA. Pripojenıje mozne pouze pri pouzitımodulu XV/200 a nenı-li system obsazen. POZNAMKA. Jestlize je interface nastaven se zakazem prıjmu flash, nebude tato funkce aktivnıpri pouzitıstandardnıho MFC prıstroje. Ovladanıprıdavnych funkcı Stiskn čte tlacıtko hands-free. Stiskn čte tlacıtko prp prıdavne funkce (u BPT prıstroju; pro ostatnıtelefony viz srovna vacıtabulku) Zavčs Stiskn čte tlacıtko hands-free POZNAMKA. Jestlize je interface nastavena se za kazem prıjmu flash, nebude tato funkce aktivn ıpri pouzitı standartnıho MFC prıstroje. Vypnutıupozornovacıho tonu prıchozıho volanı Zadejte R83 pred volbou cısla volaneho. Upozorn ovacıton bude vypnut po celou dobu hovoru. Tuto funkci pouzij pri pripojenıpres modem. Prıstup ke sluzbam Telecom DTMF Prıstup je vzdy mozny pri vypnutem prıjmu flash. Pri zapnutem prıjmu flash je prıstup mozny pouze na mıstnılince. Srovna vacıtabulka funkcı MULTIFREKVENC NI TELEFON BPT DEKADICKY TELEFON XT/200 TE LEFON

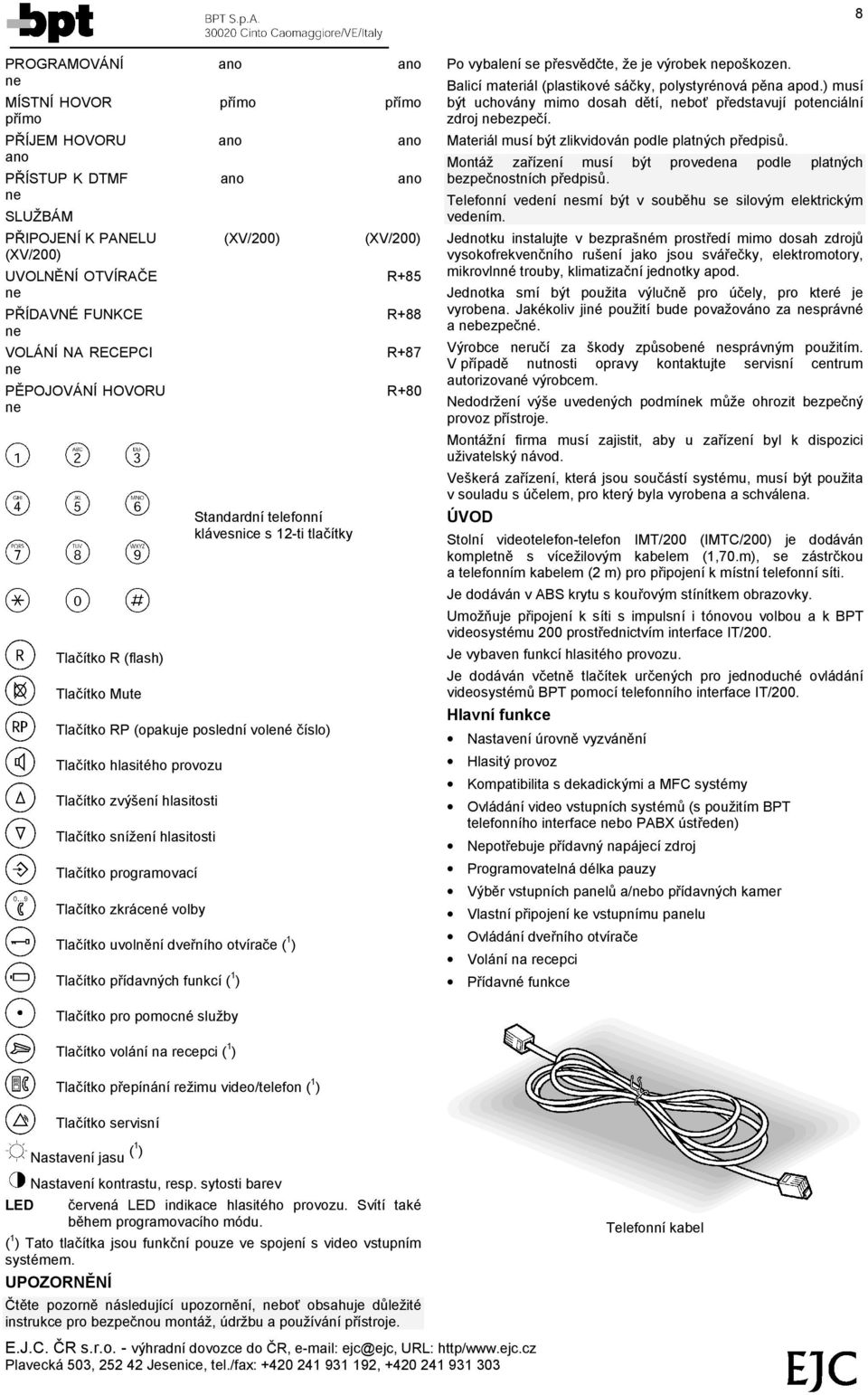

8 8 PROGRAMOVANI ano ano ne MISTNIHOVOR prımo prımo prımo PRIJEM HOVORU ano ano ano PRISTUP K DTMF ano ano ne SLUZBAM PRIPOJENIK PANELU (XV/200) (XV/200) (XV/200) UVOLNENIOTVIRAC E R+85 ne PRIDAVNΩ FUNKCE R+88 ne VOLANINA RECEPCI R+87 ne PEPOJOVANIHOVORU R+80 ne Tlacıtko R (flash) Tlacıtko Mute Tlacıtko RP (opakuje poslednıvolene cıslo) Tlacıtko hlasiteho provozu Tlacıtko zvys enıhlasitosti Tlacıtko snız enıhlasitosti Tlacıtko programovacı Tlacıtko zkra cene volby Tlacıtko uvolnčnıdvernıho otvırace ( 1 ) Tlacıtko prıdavnych funkcı( 1 ) Standardnıtelefonnı kla vesnice s 12-ti tlacıtky Po vybalenıse presvčdcte, ze je vyrobek nepos kozen. Balicımateria l (plastikove sa cky, polystyrenova pčna apod.) musı byt uchova ny mimo dosah dčtı, ď predstavujı potencia lnı zdroj nebezpecı. Materia l musıbyt zlikvidova n podle platnych predpisu. Montaz zarızenı musı byt provedena podle platnych bezpecnostnıch predpisu. Telefonnıvedenınesmıbyt v soubčhu se silovym elektrickym vedenım. Jednotku instalujte v bezpras nem prostredımimo dosah zdroju vysokofrekvencnıho rus enı jako jsou svarecky, elektromotory, mikrovlnne trouby, klimatizacnıjednotky apod. Jednotka smı byt pouzita vylucnč pro šcely, pro ktere je vyrobena. Jakekoliv jine pouzitıbude povazova no za nespra vne a nebezpecne. Vyrobce nerucı za s kody zpusobene nespra vnym pouzitım. V prıpadč nutnosti opravy kontaktujte servisnı centrum autorizovane vyrobcem. Nedodrzenıvys e uvedenych podmınek muze ohrozit bezpecny provoz prıstroje. Montaznıfirma musı zajistit, aby u zarızenı byl k dispozici uzivatelsky na vod. Ves kera zarızenı, ktera jsou souca stısystemu, musıbyt pouzita v souladu s š celem, pro ktery byla vyrobena a schva lena. U VOD Stolnı videotelefon-telefon IMT/200 (IMTC/200) je doda va n kompletnč s vıcezilovym kabelem (1,70.m), se zastrckou a telefonnım kabelem (2 m) pro pripojenık mıstnıtelefonnısıti. Je doda va n v ABS krytu s kourovym stınıtkem obrazovky. Umozn uje pripojenık sıti s impulsnıi tonovou volbou a k BPT videosystemu 200 prostrednictvım interface IT/200. Je vybaven funkcıhlasiteho provozu. Je doda va n vcetnč tlacıtek urcenych pro jednoduche ovla da nı videosystemu BPT pomocıtelefonnıho interface IT/200. Hlavnıfunkce Nastavenıš rovnč vyzva nčnı Hlasity provoz Kompatibilita s dekadickymi a MFC systemy Ovla da nıvideo vstupnıch systemu (s pouzitım BPT telefonnıho interface PABX š streden) Nepotrebuje prıdavny napa jecızdroj Programovatelna delka pauzy Vybčr vstupnıch panelu a/ prıdavnych kamer Vlastnıpripojenıke vstupnımu panelu Ovla da nıdvernıho otvırace Vola nına recepci Prıdavne funkce Tlacıtko pro pomocne sluzby Tlacıtko vola nına recepci ( 1 ) Tlacıtko prepına nırezimu video/telefon ( 1 ) Tlacıtko servisnı Nastavenıjasu (1 ) LED Nastavenıkontrastu, resp. sytosti barev cervena LED indikace hlasiteho provozu. Svıtı take bčhem programovacıho modu. ( 1 ) Tato tlacıtka jsou funkcnıpouze ve spojenıs video vstupnım systemem. UPOZORNČ NI C tčte pozornč nasledujıcıupozornčnı, ď obsahuje dulezite instrukce pro bezpecnou montaz, š drzbu a pouzıvanıprıstroje. Telefonnıkabel

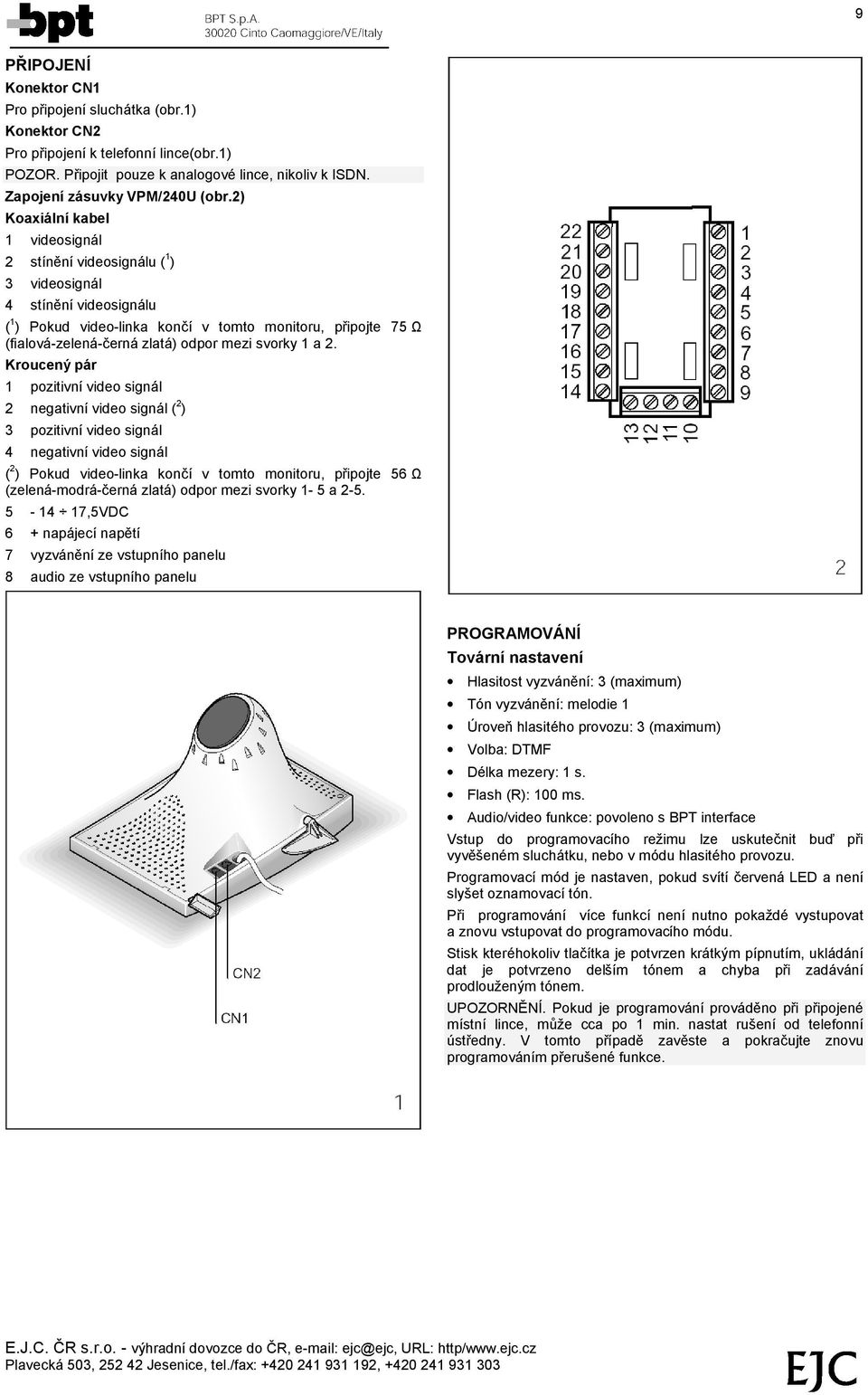

9 9 PRIPOJENI Konektor CN1 Pro pripojenıslucha tka (obr.1) Konektor CN2 Pro pripojenık telefonnılince(obr.1) POZOR. Pripojit pouze k analogove lince, nikoliv k ISDN. Zapojenızasuvky VPM/240U (obr.2) Koaxialnıkabel 1 videosigna l 2 stınčnıvideosigna lu ( 1 ) 3 videosigna l 4 stınčnıvideosigna lu ( 1 ) Pokud video-linka koncı v tomto monitoru, pripojte 75 (fialova -zelena -cerna zlata ) odpor mezi svorky 1 a 2. Krouceny par 1 pozitivnıvideo signa l 2 negativnıvideo signa l ( 2 ) 3 pozitivnıvideo signa l 4 negativnıvideo signa l ( 2 ) Pokud video-linka koncı v tomto monitoru, pripojte 56 (zelena -modra -cerna zlata ) odpor mezi svorky 1-5 a Ú 17,5VDC 6 + napa jecınapčtı 7 vyzva nčnıze vstupnıho panelu 8 audio ze vstupnıho panelu PROGRAMOVA NI Tovarnınastavenı Hlasitost vyzva nčnı: 3 (maximum) Ton vyzva nčnı: melodie 1 Uroven hlasiteho provozu: 3 (maximum) Volba: DTMF Delka mezery: 1 s. Flash (R): 100 ms. Audio/video funkce: povoleno s BPT interface Vstup do programovacıho rezimu lze uskutecnit buá pri vyvčs enem slucha tku, v modu hlasiteho provozu. Programovacımod je nastaven, pokud svıtıcervena LED a nenı slys et oznamovacıton. Pri programova nı vıce funkcınenınutno pokazde vystupovat a znovu vstupovat do programovacıho modu. Stisk kterehokoliv tlacıtka je potvrzen kra tkym pıpnutım, ukla da nı dat je potvrzeno dels ım tonem a chyba pri zada va nı prodlouzenym tonem. UPOZORNENI. Pokud je programova nıprova dčno pri pripojene mıstnı lince, muze cca po 1 min. nastat rus enı od telefonnı š stredny. V tomto prıpadč zavčste a pokracujte znovu programova nım prerus ene funkce.

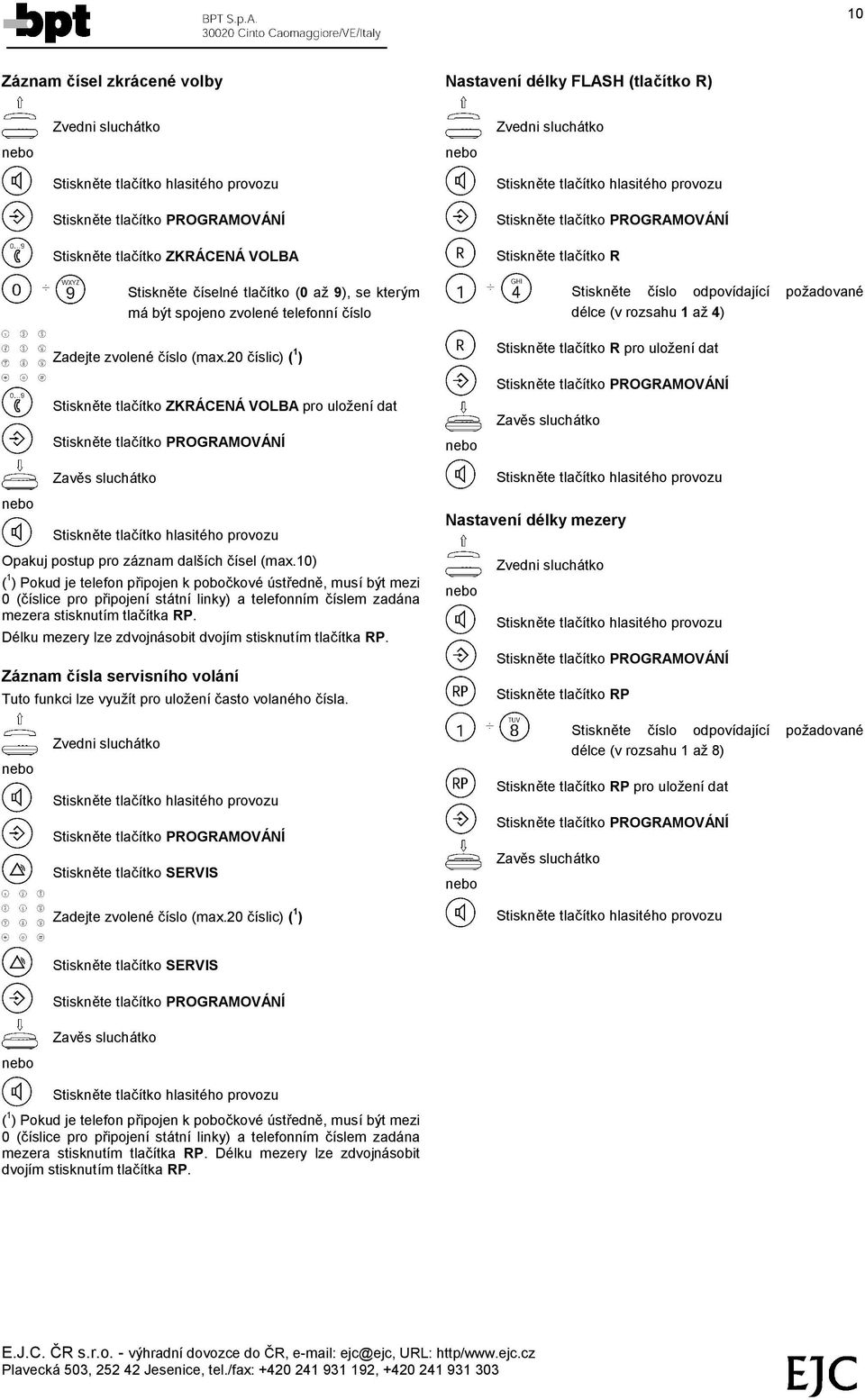

10 10 Zaznam cısel zkracenč volby Nastavenıdč lky FLASH (tlacıtko R) Stisknčte tlacıtko ZKRA CENA VOLBA Stisknčte tlacıtko R Stisknčte cıselne tlacıtko (0 az 9), se kterym ma byt spojeno zvolene telefonnıcıslo Stisknčte cıslo odpovıdajıcı pozadovane delce (v rozsahu 1 az 4) Zadejte zvolene cıslo (max.20 cıslic) ( 1 ) Stisknčte tlacıtko R pro ulozenıdat Stisknčte tlacıtko ZKRA CENA VOLBA pro ulozenıdat Opakuj postup pro za znam dalsıch cısel (max.10) ( 1 ) Pokud je telefon pripojen k pobockove š strednč, musıbyt mezi 0 (cıslice pro pripojenısta tnılinky) a telefonnım cıslem zada na mezera stisknutım tlacıtka RP. Delku mezery lze zdvojna sobit dvojım stisknutım tlacıtka RP. Zaznam cısla servisnıho volanı Tuto funkci lze vyuzıt pro ulozenıcasto volaneho cısla. Nastavenıdč lky mezery Stisknčte tlacıtko RP Stisknčte tlacıtko SERVIS Stisknčte cıslo odpovıdajıcı pozadovane delce (v rozsahu 1 az 8) Stisknčte tlacıtko RP pro ulozenıdat Zadejte zvolene cıslo (max.20 cıslic) ( 1 ) Stisknčte tlacıtko SERVIS ( 1 ) Pokud je telefon pripojen k pobockove š strednč, musıbyt mezi 0 (cıslice pro pripojenısta tnılinky) a telefonnım cıslem zada na mezera stisknutım tlacıtka RP. Delku mezery lze zdvojna sobit dvojım stisknutım tlacıtka RP.

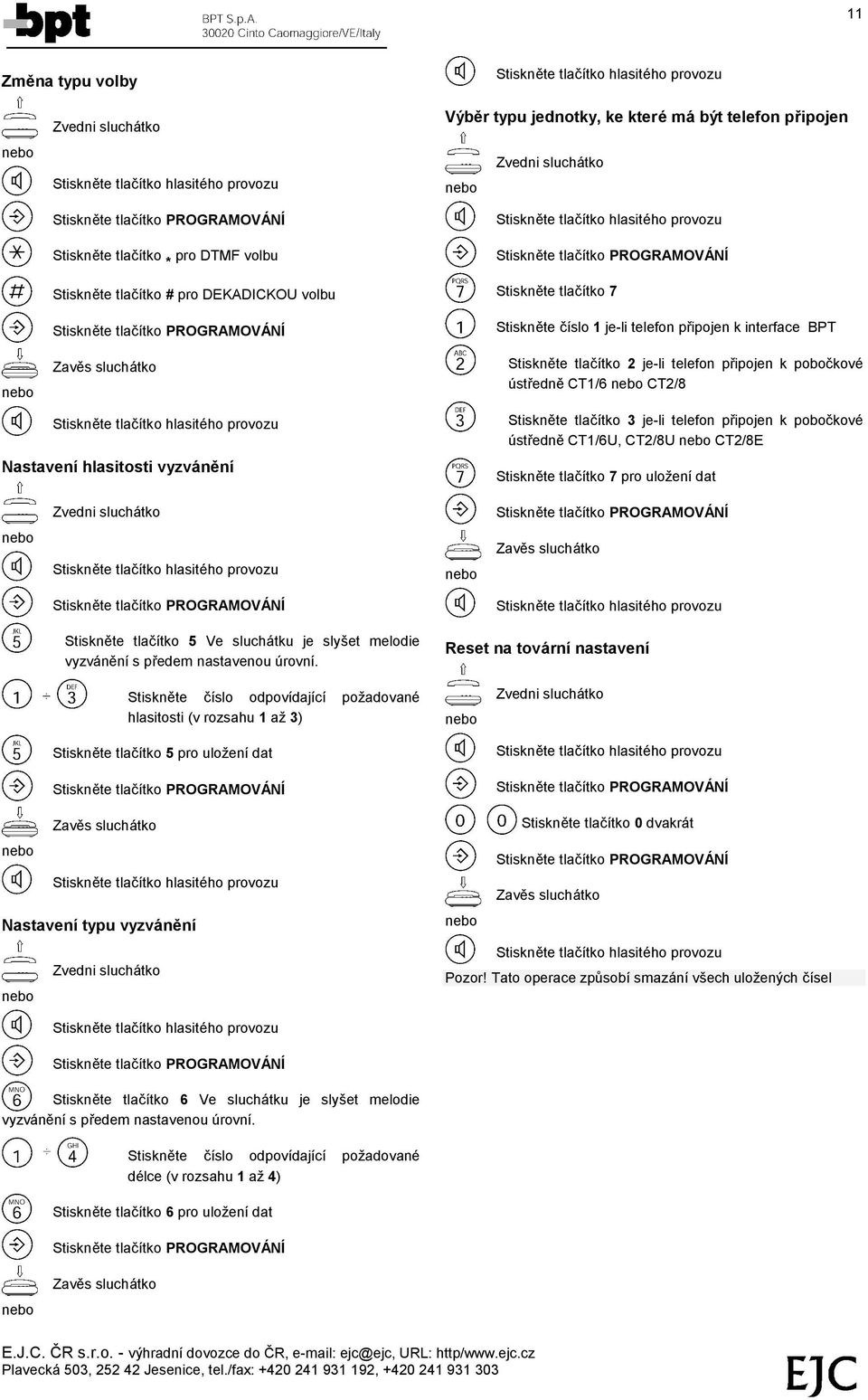

11 11 Zme na typu volby Stisknčte tlacıtko * pro DTMF volbu Stisknčte tlacıtko # pro DEKADICKOU volbu Vybe r typu jednotky, ke kterč ma byt telefon pripojen Stisknčte tlacıtko 7 Stisknčte cıslo 1 je-li telefon pripojen k interface BPT Nastavenıhlasitosti vyzvane nı Stisknčte tlacıtko 2 je-li telefon pripojen k pobockove š strednč CT1/6 CT2/8 Stisknčte tlacıtko 3 je-li telefon pripojen k pobockove š strednč CT1/6U, CT2/8U CT2/8E Stisknčte tlacıtko 7 pro ulozenıdat Stisknčte tlacıtko 5 Ve slucha tku je slys et melodie vyzva nčnıs predem nastavenou š rovnı. Reset na tovarnınastavenı Stisknčte cıslo odpovıdajıcı pozadovane hlasitosti (v rozsahu 1 az 3) Stisknčte tlacıtko 5 pro ulozenıdat Nastavenıtypu vyzvane nı Stisknčte tlacıtko 0 dvakra t Pozor! Tato operace zpusobısmaza nıvs ech ulozenych cısel Stisknčte tlacıtko 6 Ve slucha tku je slys et melodie vyzva nčnıs predem nastavenou š rovnı. Stisknčte cıslo odpovıdajıcı pozadovane delce (v rozsahu 1 az 4) Stisknčte tlacıtko 6 pro ulozenıdat

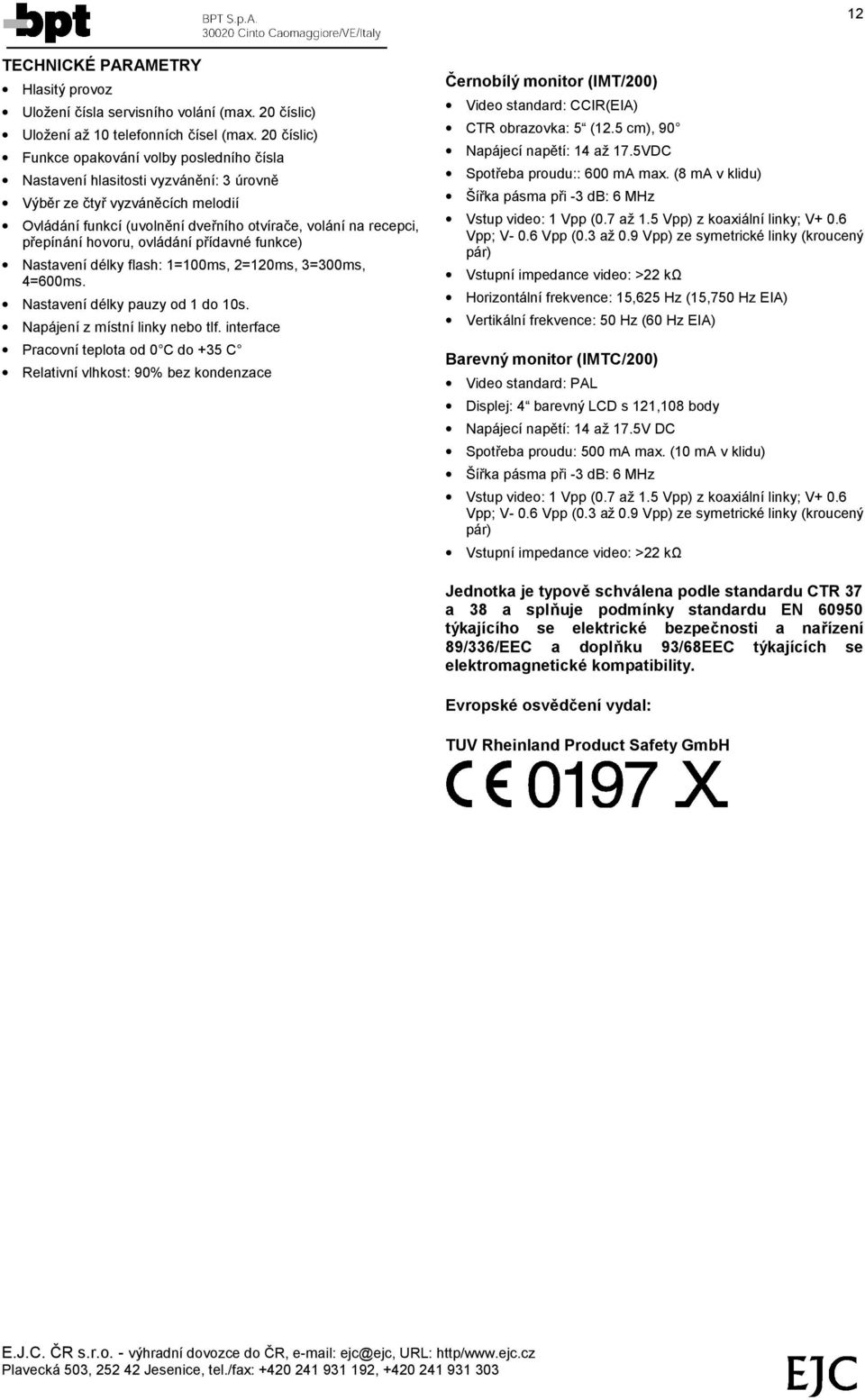

12 12 TECHNICKE PARAMETRY Hlasity provoz Ulozenıcısla servisnıho vola nı(max. 20 cıslic) Ulozenıaz 10 telefonnıch cısel (max. 20 cıslic) Funkce opakova nıvolby poslednıho cısla Nastavenıhlasitosti vyzva nčnı: 3 š rovnč Vybčr ze ctyr vyzva nčcıch melodiı Ovla da nıfunkcı(uvolnčnıdvernıho otvırace, vola nına recepci, prepına nıhovoru, ovla da nıprıdavne funkce) Nastavenıdelky flash: 1=100ms, 2=120ms, 3=300ms, 4=600ms. Nastavenıdelky pauzy od 1 do 10s. Napa jenız mıstnılinky tlf. interface Pracovnıteplota od 0ÓC do +35 CÓ Relativnıvlhkost: 90% bez kondenzace C ernobıly monitor (IMT/200) Video standard: CCIR(EIA) CTR obrazovka: 5Š(12.5 cm), 90Ó Napa jecınapčtı: 14 az 17.5VDC Spotreba proudu:: 600 ma max. (8 ma v klidu) Sırka pa sma pri -3 db: 6 MHz Vstup video: 1 Vpp (0.7 az 1.5 Vpp) z koaxia lnılinky; V+ 0.6 Vpp; V- 0.6 Vpp (0.3 az 0.9 Vpp) ze symetricke linky (krouceny pa r) Vstupnıimpedance video: >22 k Horizonta lnıfrekvence: 15,625 Hz (15,750 Hz EIA) Vertika lnıfrekvence: 50 Hz (60 Hz EIA) Barevny monitor (IMTC/200) Video standard: PAL Displej: 4Šbarevny LCD s 121,108 body Napa jecınapčtı: 14 az 17.5V DC Spotreba proudu: 500 ma max. (10 ma v klidu) Sırka pa sma pri -3 db: 6 MHz Vstup video: 1 Vpp (0.7 az 1.5 Vpp) z koaxia lnılinky; V+ 0.6 Vpp; V- 0.6 Vpp (0.3 az 0.9 Vpp) ze symetricke linky (krouceny pa r) Vstupnıimpedance video: >22 k Jednotka je typove schvalena podle standardu CTR 37 a 38 a splnuje podmınky standardu EN tykajıcıho se elektrickč bezpec nosti a narızenı 89/336/EEC a doplnku 93/68EEC tykajıcıch se elektromagnetickč kompatibility. Evropskč osve dc enıvydal: TUV Rheinland Product Safety GmbH

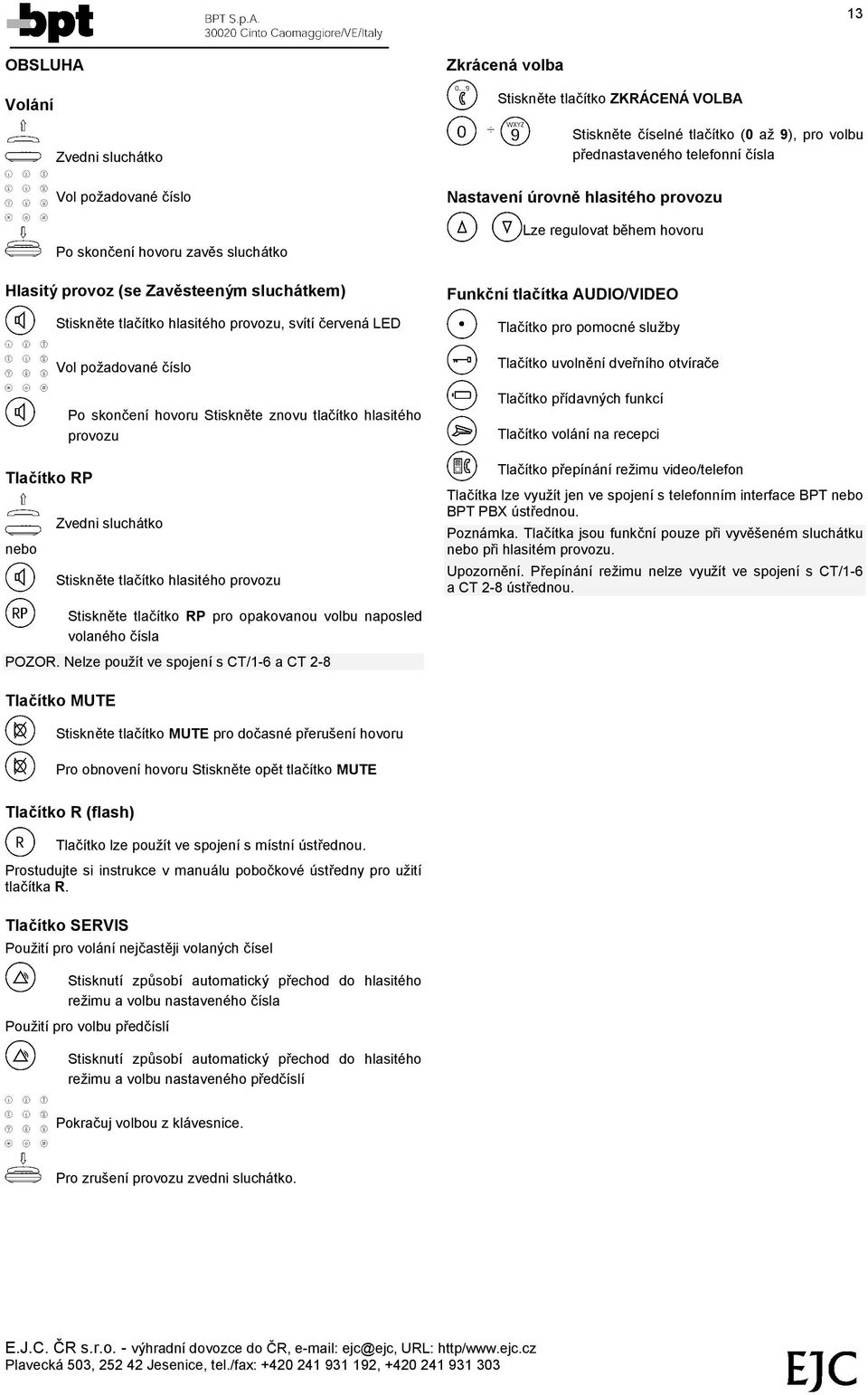

13 13 OBSLUHA Volanı Vol pozadovane cıslo Po skoncenıhovoru zavčs slucha tko Hlasity provoz (se Zave steenym sluchatkem) Tlacıtko RP, svıtıcervena LED Vol pozadovane cıslo Po skoncenıhovoru Stisknčte znovu tlacıtko hlasiteho provozu Zkracena volba Stisknčte tlacıtko ZKRA CENA VOLBA Stisknčte cıselne tlacıtko (0 az 9), pro volbu prednastaveneho telefonnıcısla Nastavenıýrovne hlasitč ho provozu Lze regulovat bčhem hovoru Funkc nıtlacıtka AUDIO/VIDEO Tlacıtko pro pomocne sluzby Tlacıtko uvolnčnıdvernıho otvırace Tlacıtko prıdavnych funkcı Tlacıtko vola nına recepci Tlacıtko prepına nırezimu video/telefon Tlacıtka lze vyuzıt jen ve spojenıs telefonnım interface BPT BPT PBX š strednou. Pozna mka. Tlacıtka jsou funkcnıpouze pri vyvčs enem slucha tku pri hlasitem provozu. Upozornčnı. Prepına nırezimu nelze vyuzıt ve spojenıs CT/1-6 a CT 2-8 š strednou. Stisknčte tlacıtko RP pro opakovanou volbu naposled volaneho cısla POZOR. Nelze pouzıt ve spojenıs CT/1-6 a CT 2-8 Tlacıtko MUTE Stisknčte tlacıtko MUTE pro docasne prerus enıhovoru Pro obnovenıhovoru Stisknčte opčt tlacıtko MUTE Tlacıtko R (flash) Tlacıtko lze pouzıt ve spojenıs mıstnıš strednou. Prostudujte si instrukce v manua lu pobockove š stredny pro uzitı tlacıtka R. Tlacıtko SERVIS Pouzitıpro vola nınejcastčji volanych cısel Stisknutı zpusobı automaticky prechod do hlasiteho rezimu a volbu nastaveneho cısla Pouzitıpro volbu predcıslı Stisknutı zpusobı automaticky prechod do hlasiteho rezimu a volbu nastaveneho predcıslı Pokracuj volbou z kla vesnice. Pro zrus enıprovozu zvedni slucha tko.
