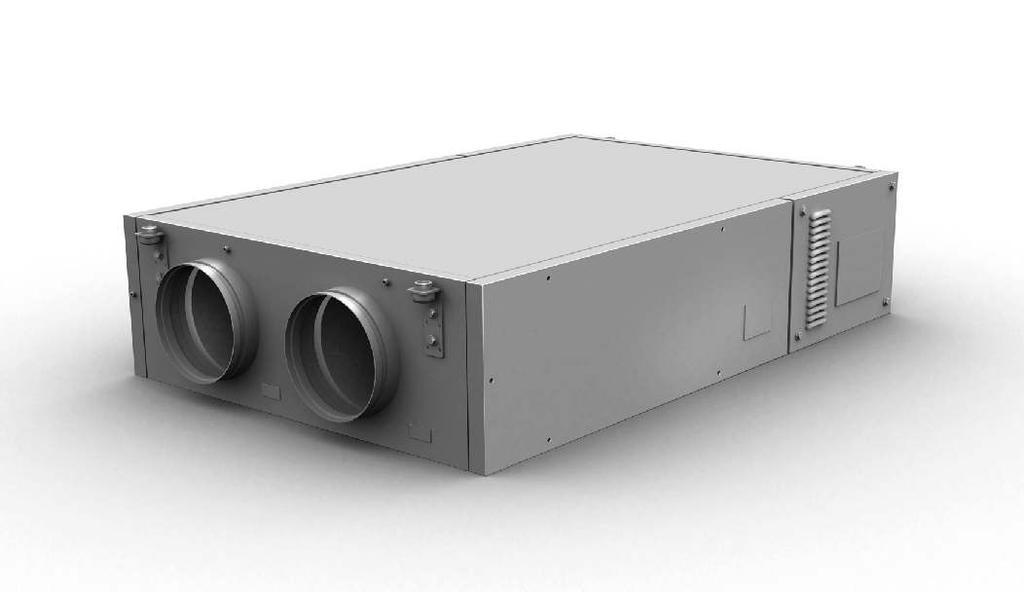

1 NÁVOD K POU ITÍ VUT 600 PW EC VUT 1000 PW EC REKUPERA NÍ JEDNOTKA

2 2 OBSAH Úvod Pou ití Obsah balení Základní vlastnosti Stupe krytí Struktura kódu produktu Základní parametry a rozm ry Bezpe nostní po adavky Funkce Struktura a funk ní logika Instalace Bezpe nostní instrukce Elektrické zapojení Odvod kondenzátu Automatický ídicí systém Funk ní diagram Alarmy ídicí jednotka Dálkový ovládací panel Diagram externího zapojení Servis a údr ba Poruchy Doprava a skladování Záruka výrobce Doklad o p ijetí Doklad o zapojení Záru ní list

3 3 ÚVOD Následující manuál obsahuje popis, technické parametry a návody k instalaci a manipulaci s rekuperační jednotkou VUT. Dále doklad o přijetí, zapojení a záruční list. POU ITÍ Rekuperační jednotka s vodním ohřevem je navržena pro úsporu tepelné energie pomocí rekuperace a je jedním z komponentů pro šetření energie užívaných v budovách i jiných prostorech. Jednotka je navržena pro zajištění trvalého kontrolovaného oběhu vzduchu mechanickou ventilací v domech, kancelářích, hotelech, kavárnách, konferenčních sálech a dalších větraných místnostech a prostorech. Využívá tepelnou energii odpadního vzduchu pro ohřev dodávaného vzduchu čerstvého Vzduch nesmí obsahovat žádné hořlavé a výbušné látky, chemické výpary, hrubý prach, saze a jiné zplodiny, patogeny nebo jiné škodlivé a nebezpečné látky. JEDNOTKA NENÍ NAVRŽENA PRO OVLÁDÁNÍ DĚTMI, FYZICKY ČI MENTÁLNĚ POSTIŽENÝMI OSOBAMI, LIDMI SE SNÍŽENOU SCHOPNOSTÍ ORIENTACE A NEDOSTATEČNĚ ZKUŠENÝMI A SPECIALIZOVANÝMI OSOBAMI. S JEDNOTKOU SMÍ MANIPULOVAT POUZE KVALIFIKOVANÝ TECHNIK PO ŘÁDNÉM PROŠKOLENÍ O UŽÍVÁNÍ A MANIPULACI S TÍMTO ZAŘÍZENÍM. JEDNOTKU INSTALUJTE MIMO DOSAH DĚTÍ. OBSAH BALENÍ Jednotka VUT PW EC Návod k použití (manuál) Přepravní obal Jednotka může být dodána i s ovládacím panelem

4 4 ZÁKLADNÍ VLASTNOSTI Automatická ventilace (více režimů) Úspora energie Kompaktní tvar a velikost Nízká hlučnost Jednoduchá montáž Jednoduchá údržba STUPE KRYTÍ Jednotky jsou navrženy pro užití ve vnitřních prostorech se stálou teplotou vzduchu v rozmezí od +1 C do +40 C a relativní vlhkostí do 80%. Stupeň krytí proti vniknutí prachových částic a vody: Motory používané v VUT PW EC odpovídají stupni krytí IP44 Jednotka připojená k vzduchotechnickému potrubí odpovídá stupni krytí IP22. Shrnutí a rozměry spolu s dalšími technickými parametry jsou uvedeny na Obr.1 a v Tab.1 a Tab.2. Design jednotek je pravidelně vylepšován, proto se některé modely mohou nepatrně lišit od těch, které jsou uvedeny v tomto manuálu. STRUKTURA KÓDU PRODUKTU VUT ХХХ P W ЕС - X Modi kace R - pravá modi kace L - levá modi kace Typ motoru elektronicky komutovaný Typ oh íva e W vodní Zp sob instalace P podstropní montá Kapacita [m /h] 600 m3/h, 1000 m3/h Typ jednotky VUT rekupera ní jednotka

5 5 ZÁKLADNÍ PARAMETRY A ROZM RY Obr. 1 Tab. 1 Typ B B1 B2 B3 B4 L L1 L2 H H1 ød Obr. VUT 600 PW EC VUT 1000 PW EC Tab. 2 Type VUT 600 PW Nap tí 50 Hz [V] VUT 1000 PW 1 ~ 230 Maximální výkon ventilátoru [W] 2 ks ks. 177 Maximální proud ventilátoru [A ] 2 ks. 0,5 2 ks. 3,7 Vzduchový výkon [m /h] Otá ky [min ] Akustický tlak 3 m [db(a)] Hmotnost [kg] 190 Ú innost rekuperace [%] 290 a 80-90

6 6 Typ Teplota vody (in/out) [ C] 90/70 Vzduch. výkon [m3/h] Tlaková ztráta [Pa] Teplota sání [ C] Vzduch. výkon [m3/h] Tlaková ztráta [Pa] Teplota sání [ C] Vzduch. výkon [m3/h] Tlaková ztráta [Pa] Teplota sání [ C] Teplota p ívodu [ C] Výkon oh íva e [kw] Pr tok vody [m3/h] Tlaková ztráta vody [kpa] VUT 600 PW EC Typ Teplota vody (in/out) [ C] 90/70 Teplota p ívodu [ C] Výkon oh íva e [kw] Pr tok vody [m3/h] Tlaková ztráta vody [kpa] VUT 600 PW EC Typ VUT 600 PW EC Teplota vody (in/out) [ C] 90/70 Teplota p ívodu [ C] Výkon oh íva e [kw] Pr tok vody [m3/h] Tlaková ztráta vody [kpa]

7 7 Typ VUT 1000 PW Typ VUT 1000 PW Typ VUT 1000 PW EC Vzduch. výkon [m3/h] 1000 Vzduch. výkon [m3/h] 1000 Vzduch. výkon [m3/h] 1000 Tlaková ztráta [Pa] 85 Tlaková ztráta [Pa] 85 Tlaková ztráta [Pa] 85 Teplota vody (in/out) [ C] 90/70 Teplota sání [ C] Teplota p ívodu [ C] Výkon oh íva e [kw] Pr tok vody [m3/h] Tlaková ztráta vody [kpa] 17 0,8 3,4 16 0,72 3, , ,64 2, ,62 2, ,6 1, ,54 1, ,5 1, ,43 1,3 Teplota vody (in/out) [ C] 90/70 Teplota sání [ C] Teplota p ívodu [ C] Výkon oh íva e [kw] Pr tok vody [m3/h] Tlaková ztráta vody [kpa] 15 0,75 2,6 14 0,65 2, ,62 1, ,5 0,6 1, ,54 1, ,5 1, ,43 1, ,41 0, ,4 0,8 Teplota vody (in/out) [ C] 90/70 Teplota sání [ C] Teplota p ívodu [ C] Výkon oh íva e [kw] ,4-20 Pr tok vody [m3/h] Tlaková ztráta vody [kpa] 13 0,6 2,3 12 0, ,52 1, ,5 1, ,44 1, ,42 1, ,4 0, ,34 0, ,3 0,6

8 8 BEZPEČNOSTNÍ POŽADAVKY Během manipulace a instalace jednotky berte v potaz požadavky a postupy uvedené v tomto manuálu. Postupujte také v souladu s platnými místními normami a předpisy. Jednotka musí být uzemněna! Před zapojením jednotky se ujistěte, že zařízení není poškozeno a že se uvnitř nenachází cizí předměty, které by mohly způsobit jakékoliv poškození. Instalaci a zapojení jednotky smí provádět pouze řádně kvalifikovaný a proškolený pracovník s platným osvědčením. Jednotka není určena k použití v prostředí obsahujícím toxické a jinak agresivní složky jako kyseliny, saze výbušné, hořlavé a jinak nebezpečné či škodlivé látky. Dále pak v blízkosti mořských a termálních zdrojů. Před jakoukoliv prací na jednotce odpojte zdroj energie! NIKDY! Nemanipulujte s jednotkou mimo definovaný teplotní interval nebo s agresivním či výbušným médiem! Nezapojujte sušičky oblečení a jiné vybavení do ventilačního systému! Nepoužívejte vzduch s vysokým obsahem prachových částic FUNKCE Zapínání a vypínání dálkovým ovládacím panelem Mo nost výb ru re imu automatické ventilace (auto/malý výkon/st ední výkon/vysoký výkon) Nastavení výkonu ovládacím panelem Nastavení teploty p ivád ného vzduchu ovládacím panelem Rekuperátor slou í ke zp tnému získávání tepelné energie z odpadního vzduchu odtahovaného z místnosti. Ten prost ednictvím rekuperátoru p edá ást své energie vzduchu p ivád nému z vn j ího prost edí. Rekuperace výrazn sni uje náklady na provoz ventilace.

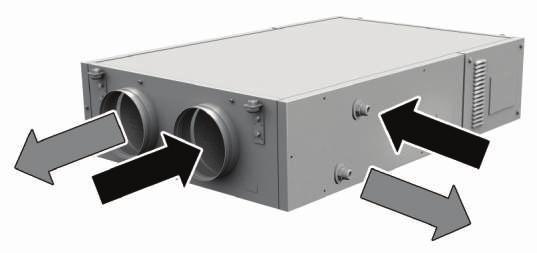

9 9 STRUKTURA A FUNKČNÍ LOGIKA Čistý a chladný čerstvý vzduch (sání) je ventilátory hnán potrubím skrz filtr sání do výměníku, kde přijímá tepelnou energii vzduchu opouštějícího místnost (odtah). Poté je dodatečně ohříván a následně přefiltrovaný a čistý přiváděn do místnosti (přívod). Teplý vzduch opouštějící místnost (odtah) proudí do jednotky, kde je vyčištěn v odvodním filtru a poté v tepelném výměníku předá většinu své tepelné energie nasávanému venkovnímu vzduchu a ventilátorem odveden pryč (výfuk). Přiváděný venkovní (sání) a vzduch odváděný z místnosti (odtah) nikdy nepřijdou do kontaktu, jsou zcela separovány, čímž je vyloučen jakýkoliv přenos látek z vylučovaného potenciálně znečištěného (odtah) vzduchu do čerstvého (sání). Rekuperace minimalizuje ztráty energie, její spotřebu a tedy náklady na provoz klimatizace. VÝFUK SÁNÍ P ÍVOD ODTAH Obr. 2 Opláštění jednotky se skládá z rámu a šesti 20mm tlustých třívrstvých panelů. Tyto panely jsou vyrobeny z galvanizované oceli a jsou vnitřně vyplněny tepelně a zvukově izolační vrstvou minerální vlny. Jednotka je dále vybavena snadno odnímatelnými servisními panely pro snadnou údržbu a servis a dalším panelem pro přístup k řídicí jednotce. Sejměte spodní panel pro údržbu motoru. Řídicí jednotka zahrnuje i svorkovnici s vyvedenými kabely. Při zapojování jednotky veďte všechny potřebné kabely do svorkovnice skrz kabelové průchodky. Diagram zapojení je znázorněn na vnitřním krytu.. Dodávka obsahuje standardně dálkový ovládací panel, který se připojuje k řídicí jednotce uvnitř opláštění pomocí datového kabelu. Jednotka dále obsahuje 2 radiální ventilátory (přívodní a odtahový) s dozadu zahnutými lopatkami a bezúdržbovými motory s externím rotorem a integrovanou ochranou proti přehřívání. Dalšími součástmi je křížový rekuperátor a vodní ohřívač.

10 Jednotka je připojena k vodnímu ohřívači pomocí G1/2 potrubí. Filtr sání třídy filtrace F7 chrání před vnikáním prachu a nečistot do vnitřního prostředí a zanášením jednotky. Odtahový G4 filtr rovněž chrání jednotku před zanášením. Potřeba výměny filtru je indikována na ovládacím panelu. Dobu výměny (čas po kterém se aktivuje indikátor) lze nastavit na interval od 10 do 99 dní pomocí dálkového ovládacího panelu. Kondenzát který vzniká při rekuperaci) je odváděn pomocí kondenzátního potrubí. Top view. The upper panel is not shown. Obr Přívodní ventilátor; Odtahový ventilátor; Deskový rekuperátor; Filtr - sání; Filtr - odtah; Kondenzátní potrubí a vana; Vodní ohřívač; Bypass klapka; Kryt řídicí jednotky; Řídicí jednotka; Odnímatelný panel; Spodní panel INSTALACE Jednotka se instaluje pod strop na závitové tyče uchycené pomocí hmoždinek (Obr. 4). Obr. 4

11 11 Při montáži jednotky zajistěte dostatečný prostor pro přístup k jednotce pro servisní a údržbové práce. Minimální prostor je zobrazen na Obr. 5. Minimální prostor pro přístup k jednotce VUT 1000 PW EC Místo pro instalaci řídicí jednotky a komponentů Obr. 5 Zapojte ohřívač podle obrázku níže. Odtah (z místnosti) Voda vstup Přívod (do místnosti) Voda výstup

12 12 Vodní ohřívač Diagram směšovacího uzlu 1. Závěrný ventil; 2. By-pass ventil; 3. Zpětný ventil; 4. Filtr; 5. Servo trojcestného ventilu; 6. Trojcestný ventil; 7. Oběhové čerpadlo. Bojler

13 13 BEZPEČNOSTNÍ INSTRUKCE Pro upevnění jednotky použijte vhodný materiál (dostatečně silné šrouby, závitové tyče apod.). Ujistěte se, že konstrukce, ke které bude jednotka připevněna je dostatečně prostorná a jednotku udrží. Pokud je to třeba, zajistěte stabilitu a pevnost i dalšími vhodnými prostředky. Pokud nebude dostatečně pevná, může dojít k rezonanci jednotky a může se objevit mimořádný hluk a vibrace. Při instalaci zajistěte dostatečný prostor a přístup ke krytu i v horní stěně jednotky pro možnost revize a údržby filtrů, tepelného výměníku a ventilátorů. Jedna přístupová dvířka jsou vyžadována pro každou jednotku. Ujistěte se, že okolní podmínky odpovídají provozním požadavkům před započetím instalačních prací Provozní teplota pro jednotku je od +1 C do +40 C při vlhkosti 80%. Přesáhne-li okolní teplota 50 C, některé části jednotky (např. filtry) mohou být deformovány a životnost motoru a elektronických částí může být zkrácena vzhledem k náročným provozním podmínkám. Je-li pro připevnění jednotky použit nevhodný materiál, může jednotka vydávat mimořádný hluk a vibrace, může dojít i k rezonanci stropu. Abyste předešli těmto nežádoucím jevům, použijte vhodný materiál. Pro dosažení nejlepšího možného výkonu i účinnosti rekuperace zajistěte alespoň 1m dlouhý přímý (rovný) úsek potrubí před i za jednotkou. Vzduchotechnické potrubí musí být na obou koncích vybaveno mřížkou (síťkou) s velikostí ok do 12,5mm nebo jakýmkoliv jiným ochranným zařízením, zajišťujícím ochranu před vniknutím nežádoucích objektů do systému. P íklad 1 P íklad 2 Podlo ka Matka Antivibra ní element (silentblok) Antivibra ní element (silentblok) Matka a kontramatka Pokud je spojení zdrojem hluku, použijte pružné spojení místo klasického. Další možností ke snížení hluku je použití buňkového tlumiče potrubí. Před instalací se ujistěte, že je jednotka kompletní a nenachází se v ní žádné cizí předměty. ELEKTRICKÉ ZAPOJENÍ P ED JAKOUKOLIV MANIPULACÍ S ELEKTRICKÝM ZAPOJENÍM ODPOJTE ZDROJ ENERGIE!

14 14 V echna elektrická zapojení musí být v souladu se v emi elektrickými diagramy! Pouze zku ení a kvali kovaní profesionálové smí manipulovat s elektrickým zapojením! V echny komponenty a materiály stejn jako instalace, zapojení a v echny dal í práce být v souladu s místními normami a p edpisy. Pou ívejte pouze m d né vodi e a kabely! P ipojte jednotku ke zdroji elektrické energie s vyu itím externího automatického jisti e integrovaného do celého obvodu. Jednotka musí být uzemn na! V echny kabely musí být p ipojeny v souladu se zna ením svorek a správnou polaritou! Pro p ipojení ídicí jednotky a ovládání pou ijte stín ný kabel. Stín ní by m lo být p ipojeno k zemnící svorce PE. VAROVÁNÍ! Neprofesionální zásahy a manipulace jsou striktně zakázány. Pro servis a údržbu kontaktujte autorizované servisná středisko. Před manipulací se ujistěte, že je vypnutý zdroj energie. Nebezpečí úrazu elektrickým proudem! ODVOD KONDENZÁTU Spojte odtokové kondenzátní potrubí, sifon (U-trubici není součástí balení) s odpadním systémem (odpadní rourou) kovovým, plastovým nebo gumovým potrubím. Sklon musí být minimálně 3. Před spuštěním naplňte systém vodou a zkontrolujte, že je sifon vždy zcela naplněn vodou. Ujistěte se, že je vše správně zapojeno. Špatné zapojení odváděcího systému může vést ke shromažďování zkondenzované kapaliny a možnému výtoku. Odváděcí systém je určen pro použití při okolní teplotě nad 0 C. Je-li okolní teplota pod 0 C, zajistěte tepelnou izolaci a vytápění odváděcího systému.

15 15 NEP IPOJUJTE VÍCE POTRUBÍ DO JEDNÉ U-TRUBICE! V DY ZAPOJTE CELÝ ODVÁD CÍ KONDENZÁTNÍ SYSTÉM! Účinnost rekuperace lze vyjádřit pomocí následujícího vzorce (účinnost se může lehce odlišovat v závislosti na provozních podmínkách, relativní vlhkosti vzduchu apod.) K ef = t1 - t2 t3 - t 2 kde: t1- Teplota čerstvého vzduchu na výstupu z rekuperátoru = teplota přiváděného vzduchu t2- Teplota čerstvého vzduchu na vstupu do rekuperátoru = teplota nasávaného vzduchu t3-teplota odtahovaného vzduchu na vstupu do rekuperátoru = teplota odtahovaného vzduchu Pomocí výše uvedeného vzorce a znalosti faktoru účinnosti rekuperace Kef je možné spočítat teplotu přiváděného vzduchu. Např.: Pokud je účinnost rekuperace Kef (faktor účinnosti rekuperace) roven Kef = 63 %; Teplota nasávaného vzduchu je : t2= 7 С; Teplota odtahovaného vzduchu je: t3= 24 C; poté podle výše uvedeného vzorce: t1= t 2+ K ef (t3- t)2 = (24-7) =17.7 Tedy teplota přiváděného vzduchu do místosti je: t1= 17,7 С.

16 16 AUTOMATICKÝ ÍDICÍ SYSTÉM (Základní popis) Jednotky jsou vybaveny automatickým řídicím systémem a a dálkovým ovládacím panelem. - Automatický řídicí systém má následující funkce: 1. Zapnutí a vypnutí jednotky; 2. Udržování nastavené teploty pomocí ovládání trojcestného ventilu. 3. Ochrana před zamrznutím vodního ohřívače pomocí termostatu TS1 instalovaného po proudu vodního ohřívače; 4. Ovládání bypass klapky; 5. Ovládání a sledování externího oběhového čerpadla; 6. Ochrana před zamrznutím rekuperáotru; 7. Ovládání a sledování přívodního a odtahového ventilátoru; 8. Ovládání vstupní a výstupní klapky; 9. Odpojení systému po signálu z panelu požárního hlásiče. 10. Kontrola zanesení filtrů Digitální mikroovlada 2. Svorkovnice 3. Kabelové pr chodky Obr. 6 2

17 17 FUNK NÍ DIAGRAM Uvnit Venku Zdroj Digital input (DI) Digital output (DO) Analogue input (AI) Analogue output (AO) Ozna ení Popis Popis Ozna ení Servo klapky - p ívod P ívodní ventilátor Servo klapky - odtah Servo bypass klapky Odtahový ventilátor Servo trojcestného ventilu Teplotní idlo sání Filtr - sání Teplotní idlo na výstupu z rekuperátoru Klapka - odtah Teplotní idlo zpáte ky Termostat ochrany proti zamrznutí Filtr - sání Filtr - odtah Teplotní senzor v potrubí Dálkový ovládací panel Ob hové erpadlo Klapka - p ívod Vodní oh íva Kompresor a kondenza ní jednotka Deskový rekuperátor Obr. 7

18 18 Struktura a funk ní logika automatického ídicího systému Systém má dva operační mody - zimní a letní. Přepínáni mezi těmito dvěma módy probíhá automaticky podle venkovní teploty; pokud klesne pod 0 C, přepne se na zimní režim. Při překročení 0 C se aktivuje režim letní. Systém zapíná/vypíná oběhové čerpadlo a automaticky ovládá trojcestný ventil a klapky. V letním módu má řídicí systém také následující funkce: - Udržování nastavené teploty pomoci trojcestného ventilu - Uzavření trojcestného ventilu a klapek při výpadku energie V zimním období má systém navíc následující funkce: - Udržování nastavené teploty přiváděného vzduchu pomocí trojcestného ventilu - Předehřívání vodního ohřívače před spuštěním ventilátorů v časovém období nastaveném pomocí PLC parametru Q-02, tovární nastavení 180 sekund(viz. Tab.3) úplným otevřením ventilu ohřívače pro zajištění plného proudění vzduchu ohřívačem. Tato funkce je v továrním nastavení vypnuta. Lze ji aktivovat pomocí PLC, parametr Q-14, (viz. Tab.3) - Udržování minimální teploty zpátečky při spuštěných ventilátorech. Tato hodnota se nastavuje pomocí PLC menu, parametr Q-01 (viz. Tab.3), tovární nastavení je +20 C. V zimním i letním režimu navíc řídicí systém chrání vodní ohřívač proti zamrznutí pomocí TS1 termostatu, instalovanému po proudu ohřívače. V případě nebezpščí zamrznutí se ventilátory vypnou, klapky zavřou a trojcestný ventil je plně otevřen aby bylo zajištěno maximální možné proudění teplonosného média (ostré vody) ohřívačem. Zapne se oběhové čerpadlo. Řídicí systém má také extra možnost restartování ventilátorů po výpadku energie. Tuto možnost lze aktivovat a nastavit v technickém menu. Funkce oběhového čerpadla (není součástí dodávky): Oběhové čerpadlo se automaticky zapne v letním nebo zimním režimu při startu ventilátorů nebo předehřívání vodního ohřívače a automaticky se opět vypne, jakmile přestanou pracovat ventilátory V případě nebezpečí zamrznutí ohřívače (nehledě na aktuální režim - letní / zimní) se oběhové čerpadlo automaticky spustí. Poté, co nebezpečí zamrznutí nadále nehrozí a po restartu alarmu se čerpadlo automaticky vrátí do předchozího provozního režimu.

19 19 Bypass funkce: Rekuperátor je vybaven teplotním senzorem pro ovládání bypass klapky z důvodu ochrany rekueprátoru před zamrznutím. V případe něbězpečí zamrznutí se bypass klapka onstalovaná na straně přívodu otevře a vzduch poté proudí skrze bypass, odtahovaný vzduch mezitím ohřeje povrch zarmzajícího rekuperátoru. Poté, co teplota dostatečně vzroste a nebezpečí zamrznutí není nadále aktuální, vzduch opět proudí rekuperátorem. ALARMY Možné alarmy: - porucha přívodního ventilátoru - porucha odtahového ventilátoru - porucha oběhového čerpadla - nebezpečí zamrznutí ohřívače - nízká teplota zpátečky - nebezpečí zamrznutí ohřívače - nízká povrchová teplota ohřívače - nízká teplota ostré vody (teplonosného média) - nebezpečí zamrznutí rekuperátoru - nízká teplota výfuku - signál požárního poplachu V případě kteréhokoliv z výše uvedených alarmů řídicí systém vypne oba ventilátory a rozsvítí se indikátor na dálkovém ovládacím panelu (PLC). Na PLC se také zobrazí kód alarmu (viz. tabulka alarmů). Řídicí systém odblokuje všechny alarmy automaticky při restartu systému (kromě alarmu U-2: nebezpečí zamrznutí ohřívače - nízká teplota zpátečky). V případě poruchy oběhového čerpadla se opět rozsvítí indikátor na PLC, čerpadlo se vypne a ventilátory zůstanou zapnuté. Po odstranění závady a alarmu a restartování systému se čerpadlo automaticky spustí (po restartu jednotky). Automatický řídicí systém vyšle signál alarmu kdykoliv hrozí nebezpečí zamrznutí ohřívače, konkrétně: Alarm U2 při nízké teplotě zpátečky, tedy poklesne-li tato teplota pod prahovou hodnotu Q-04 (viz. tabulka), Tovární nastavení této hodnoty je +5 C a lze ji změnit v PLC menu. Alarm U1 při nízké teplotě ohřívače, tedy klesne-li tato teplota pod prahovou hodnotu +3 C. V případě poklesu teploty pod tuto hodnotu se aktivuje termostat ochrany proti zamrznutí. V případě U1 a U2 alarmů se na ovládacím panelu rozsvítí indikátor. Současně se vypnou ventilátory a trojcestný ventil se otevře na 100% aby zajistil dostatečný průtok ostré vody topnými elementy. Pokud bylo oběhové čerpadlo vypnuté, automaticky se spustí. V případě že bylo spuštěné, pokračuje i nadále v provozu. V případě, že nebezpečí není nadále aktuální, odblokujte alarm restartováním jednotky (vypnutím a následným zapnutím). Alerm U1 je detekován pomocí temostatu Te4 na výstupu z ohřívače a alarm U2 pomocí temostatu Te3, který sleduje teplotu zpátečky. Alarm se spustí nezávisle na aktuálním režimu (letní / zimní). Alarm U3 (nedostatečný ohřev) znamená, že teplota teplonosného média an konci ohřívacího cyklu v zimním režimu klesne pod prahovou hodnotu Q-03, kterou lze natavit v PLC menu s továrním nastavením +20 C. Pokud je zaznamenán tento alarm, spuštění ventilátorů je zakázáno a rozsvítí se infdikátor na PLC. Pro odstranění alarmu restartujte jednotku (poté co je závada opravena), indikátor na PLC zhasne a ventilátory se restartují.

20 20 ÍDICÍ JEDNOTKA Jednotka je vybavena řídicí jednotkou. Její nejdůležitější součástí je digitální mikroovladač-(obr.8) Obr. 8 F1 tepelná pojistka F2 tepelná pojistka TE3 teplotní idlo zpáte ky TR1 transformátor 230 V AC / 24 V AC X1 svorkovnice pro externí zapojení Z1 digitální mikroovlada

21 21 Z1 digitální ovladač je základní součástí řídicího systému (Obr.9). F1 L1 F2 L2 Power Alarm Fault CADET mini Esc Enter Obr. 9 Ovladač má následující tlačítka a indikátory: Displej - LCD displej s podsvícením, zobrazuje aktuální provozní parametry, teploty, nastavené hodnoty a alarmy; Tlačítka - 6tlačítek na PLC panelu s následujícími funkcemi: Esc - postup do předcházející úrovně v menu; konec editace parametru; Enter - postup do následující úrovně v menu, potvrzení editace hodnoty, uložení hodnoty. - snížení hodnoty aktuálního parametru; pohyb k předchozímu parametru v seznamu; - zvýšení hodnoty aktuálního parametru; pohyb k následujícímu parametru v seznamu; F1, F2 - servisní tlačítka ovladače; LED diody Power - indikace napájení PLC ovladače; Alarm - alarm v systému, chybová hláška; Fault - alarm PLC ovladače; L1 - indikace provozu přívodního ventilátoru; L2 - indikace provozu odtahového ventilátoru.

22 22 Výběr požadované funkce: Vyberte požadovanou funkci pomocí tlařčítek a a potvrďte pomocí Enter. Do seznamu funkcí se vrátíte stisknutím Esc. Editace nastavené hodnoty: Vyberte požadovaný parametr pomocí a a potvrďte pomocí Enter. Stejnými tlačítky poté editujete hodnoty parametru (zvýšení / snížení). Editovaná parametr bliká. Potvrďte a uložte pomocí Enter. Pro návrat bez uložení stiskněte Esc. Editovatelné hodnoty jsou uzavřeny v závorkách < >. Technické parametry řídicího systému (tovární hodnoty) mohou být editovány pouze po vložení hesla. Ostatní parametry lze editovat i bez hesla. Popis menu je uveden v Tab.3. Sloupeček Továrního nastavení zobrazuje výrobcem nastavené parametry, se kterými je jednotka dodávána. Menu Tovární nastavení Popis funkcí a parametr Online parameters Online systémové parametry Online temperatures Menu of online measured temperature sensor readings 1 Teplota sání 2 Teplota výfuku 3 Teplota zpáte ky na konci oh ívacího cyklu 4 Teplota povrchu oh ívacích element (nebezpe í zamrznutí) 5 Teplota p ivád ného vzduchu CHYBY Kódy systémových chyb a poruch. Porucha (1) nebo Bez poruchy (0) 1 Porucha nebo zkrat teplotního idla sání. Oba ventilátory jsou vypnuty. 2 Porucha nebo zkrat teplotního idla výfuku. Oba ventilátory jsou vypnuty. 3 Porucha nebo zkrat teplotního idla zpáte ky na výstupu z oh íva e. Oba ventilátory jsou vypnuty. 4 Porucha nebo zkrat teplotního idla povrchu oh ívacích element. (nebezpe í zamrznutí oh íva e). Oba ventilátory jsou vypnuty. 5 Porucha nebo zkrat teplotního idla p ivád ného vzduchu. Oba ventilátory jsou vypnuty.

23 23 F1 Alarm F1 (zamrzání rekuperátoru) znamená, že teplota vyfukovaného vzduchu je pod nastavenou hodnotou R-02 po dobu delší než časový interval R-03 při provozu jednotky (viz. Adjust-Recuper). V případě tohoto alarmu se plně otevře bypass klapka a ventilátory zůstanou zapnuty. 1 Nouzové zastavení systému po signálu z panelu požárního poplachu. Oba ventilátory jsou vypnuty. 2 O2 alarm (zanesení filtrů). Každý z filtrů vyžaduje čištění resp. výměnu po uplynutí 3000 provozních hodin. V případě alarmu zanesení filtrů jsou oba ventilátory vypnuty. Pro restartování alarmu vyčistěte resp. vyměňte filtry a stiskněte tlačítko A pro reset počítadla provozních hodin (Obr.8). 1 Porucha přívodního ventilátoru. Oba ventilátory jsou zastaveny. 2 Porucha odtahového ventilátoru. Oba ventilátory jsou zastaveny. U1 Alarm U1 (nebezpečí zamrznutí ohřívače) znamená, že teplota topných elementů klesla pod minimální povolenou hodnotu. U2 Alarm U2 (nízká teplota zpátečky) znamená, že teplota zpátečky klesla pod minimální povolenou hodnotu. Oba ventilátory jsou vypnuty a trojcestný ventil je 100% oteveřen. Oběhové čerpadlo se spustí. Zapnutí ventilátorů při alarmech U1 i U2 je zablokováno. Systém lze restartovat až po odstranění obou alarmů, tj. poté co co teplota zpátečky Te3 (U2 Alarm) a teplota ohřívače (U1 alarm) je nad nastavenou prahovou hodnotou a nehrozí tedy nebezpečí zamrznutí ohřívače. U3 Alarm U3 (nedostatečný ohřev) znamená, že teplota zpátečky na konci ohřívacího cyklu v zimním režimu je pod nastavenou prahovou hodnotou 40 C. Zapnutí ventilátorů je zablokováno. U4 Alarm U4 (porucha čerpadla) znamená žádnou odezvu z tlakového spínače průtoku pro zapnutí čerpadla. V případě tohoto alarmu se čerpadlo vypne a ventilátory pokračují ve stejném provozním režimu. Adjustment Menu základního nastavení. Nastavení smí měnit pouze profesionál! Úpravy provedené nedostatečně znalou a zkušenou osobou mohou vést ke šopatné funkci ovladače. Toto menu je chráněno heslem. Všechny položky chráněné heslslem smí měnit pouze profesionálové!

24 24 Heslo je nastavenou implicitně na 1111 (tovární nastavení). Pro zadání hesla zobrazeného jako **** zvolte první čísilci pomocí a a potvrďte pomocí Enter. Poté pokračujte zvolením druhé číslice tlačítky a a opět potvrďte Enterem. Po zadání poslední číslice stiskněte Enter pro vstup do technického menu. Technické menu je zobrazeno (Eng. adjust). Password Adjust-vent Menu nastavení ventilátorů. V Nastavení doby pro analýzu poruch [s]. Pokud PLC vyšle zapínací signál do motoru ventilátoru a odezva se neobjeví do doby delší než V-01, je generován alarm: P1 pro přívodní a P2 pro odtahový ventilátor. V Nastavení nízké rychlosti přívodního ventilátoru [%] V Nastavení střední rychlosti přívodního ventilátoru [%] V Nastavení vysoké rychlosti přívodního ventilátoru [%] V Nastavení nízké rychlosti odtahového ventilátoru [%] V Nastavení střední rychlosti odtahového ventilátoru [%] V Nastavení vysoké rychlosti odtahového ventilátoru [%] V-08 Enables (yes) Pump Adjustment (Adjust-pump) H H-02 Enables (yes) Tento parametr povoluje/zakazuje spuštění ventilátorů po výpadku zdroje energie. Zakázáním funkce (no) zablokujete spuštění ventilátorů po výpadku zdroje energie. Povolením funkce (yes) povolíte spuštění ventilátoru po výpadku zdroje energie. Menu nastavení oběhového čerpadla vodního ohřívače. Minimální doba po kterou je spuštěno oběhové čerpadlo [s]. Tento parametr povoluje / zakazuje spuštění oběhového čerpadla v letním provozním režimu. Zakázáním funkce (no) zakážete spuštění oběhového čerpadla v letním režimu, povolením funkce (yes) povolíte spuštění oběhového čerpadla je-li aktivován regulační ventil. Additional adjustment (Add adjust). Menu dal ích nastavení PLC. Date/time Menu nastavení data a asu Date: (Date:) Nastavení data Time: (Time:) Nastavení asu Correct 0 Korek ní faktor asu ovlada e PLC. Toto nastavení pou ijte pro korekci asu v sekundách za m síc. Koe cient zadejte se znaménkem mínus, pokud je as na ovlada i p íli rychlý a p edbíhá as skute ný. Pokud je as naopak p íli pomalý, pou ijte znaménko plus.

25 25 Change password 2222 Tato funkce slouží ke změne hesla. Pro změnu hesla zobrazeného jako **** zvolte první čísilci pomocí a a potvrďte pomocí Enter. Poté pokračujte zvolením druhé číslice tlačítky a a opět potvrďte Enterem. Pro návrat k předchozí pozici stiskněte tlačítko Esc. Po zadání poslední číslice stiskněte Enter pro vstup do technického menu. Technické menu je zobrazeno (Eng. adjust). Od této chvíle pro vstup do technického menu zadávejte nové heslo. V případě resetování nastavení PLC je heslo automaticky nastaveno na Light Auto Podsvícení PLC ovladače. Režim Auto : po určité době nečinnosti ovládací panel zhasne Režim ON : displej ovladače je trvale podsvícený (Adjust. Interf.) Menu rozhraní (Protocol) UNIV. Komunikační protokol. K dispozici Modbus nebo Univ. Speed 38,4 Rychlost přenosu dat Devices 126 Celkový počet zařízení v systému Number 4 Engineering menu (Eng. Adjust.) Water heater adjustment (Adjust-heater) Číslo PLC v síti rozhraní Technické menu. Obsahuje technická nastavení chráněná heslem, které je implicitně nastaveno na Menu nastavení vodního ohřívače. Q Teplota zpátečky v zimním režimu, pokud jsou ventilátory vypnuté, která je automaticky udržována na nastavené hodnotě pomocí serva trojcestného ventilu [ C]. Q Časový interval předehřívání ohřívače [s]. Během této doby se trojcestný ventil plně otevře a zapne oběhové čerpadlo. Q Teplota zpátečky na konci ohřívacího cyklu [ C]. Pokud teplota klesne pod hodnotu Q-03, je zakázáno spuštění ventilátoru a je vygenerován U3 alarm (viz. Alarmy, U3). Q-04 5 Minimální teplota zpátečky pro detekci nebezpečí zamrznutí vodního ohřívače [ C]. Pokud teplota klesne pod hodnotu Q-04, aktivuje se ochrana před zamrznutím vodního ohřívače a je vygenerován alarm U2 (viz. Alarmy, U2).

26 26 Q-05 0 Teplota pro přepínání mezi letním a zimním režimem [ C]. Jednotka se automaticky přepne do letního/zimního režimu, je-li venkovní teplota nad/pod nastavenou hodnotou Q-05. Q-06 3 Minimální teplota vzduchu na výstupu z vodního oh íva e pro detekci nebezpe í zamrznutí oh íva e [ C]. Pokud teplota zpáte ky klesne pod hodnotu Q-06, aktivuje se ochrana proti zamrznutí oh íva e. Viz. Alarmy, kód U1. Q Q-08 2 Nastavení regulace teploty přiváděného vzduchu pomocí trojcestného ventilu - PI- proporční regulační konstanta. Q Nastavení parametrů regulace teploty přiváděného vzduchu pomocí trojcestného ventilu - PI-regulační integrační koeficient [s]. Q-10 0,5 Nastavení parametrů regulace teploty přiváděného vzduchu pomocí trojcestného ventilu - mrtvá zóna [ C]. Pokud je rozpor pod hodnotou Q-10, není třeba brát zřetel. Q-11 2 Q Q-13 0,5 Q-14 Turned o (o ) Heat exchanger adjustments (Adjust-Recuper.) R-01 0 Časový interval pro reset chyb nebezpečí zamrznutí ohřívače [s]. Pokud je povolen automatický reset a objeví se jakékoliv nebezpečí zamrznutí ventilátory jsou restartovány, pokud byly spuštěny v době alarmu po časovém intervalu Q-07, zajišťujícím odstranění alarmu. Nastavení parametrů regulace teploty zpátečky pomocí trojcestného ventilu - PI regulační proporční konstanta. Nastavení parametrů regulace teploty zpátečky pomocí trojcestného ventilu - PI regulační integrační koeficient. Nastavení parametrů regulace teploty zpátečky pomocí trojcestného ventilu - mrtvá zóna [ C]. Pokud je rozpor pod hodnotou Q-13, není třeba brát zřetel. Povoluje/zakazuje předehřívání vodního ohřívače před spuštěním ventilátorů v zimním režimu. Menu nastavení rekuperace Minimální přípustná teplota vyfukovaného vzduchu po proudu výměníku, která nevyžaduje regulaci teploty výfuku [ C]. Pokud aktuální teplota výfuku klesne pod hodnotu parametru R-01, částečně se otevře bypass klapka, aby byla udržena teplota vyfukovaného vzduchu v nastaveném rozmezí (nastavené teplotě). Poté, co teplota výfuku vzroste nad hodnotu R-01, bypass klapka se opět zavře.

27 27 Minimální přípustná teplota vyfukovaného vzduchu po proudu výměníku, R-02-5 [ C]. Pokud teplota výfuku zůstane pod prahovou hodnotu R-02 po dobu R Čas. interval po kterém se při nízké teplotě výfuku vygeneruje F1 alarm. R-04 1 Nastavení regulace parametrů teploty výfuku pomocí ventilu bypassu PI - regulační proporční konstanta. R Nastavení regulace parametrů teploty výfuku pomocí ventilu bypassu PI - regulační integrační koeficient [s]. R-06 0,5 Nastavení regulace parametrů teploty výfuku pomocí ventilu bypassu mrtvá zóna [ C]. Pokud je rozpor pod hodnotou R-06, není třeba brát zřetel. R-07 1 Nastavení regulace parametrů teploty přívodu pomocí ventilu bypassu PI - regulační proporční konstanta. R Nastavení regulace parametrů teploty přívodu pomocí ventilu bypassu PI - regulační integrační koeficient [s]. R-09 0,5 Nastavení regulace parametrů teploty přívodu pomocí ventilu bypassu mrtvá zóna [ C]. Pokud je rozpor pod hodnotou R-09, není třeba brát zřetel. delší než hodnota R-03, je vygenerován F1 alarm. V p ípad kteréhokoliv z vý e uvedených alarm se rozsvítí kontrolka Alarm na PLC ovládacím panelu (Obr. 9). Odezva (reakce) systému je popsaná v tabulce. PLC ovlada má funkci automatického restartu po odstran ní poruchy zp sobující alarm. Pro odblokování alarmu stiskn te dvakrát tla ítko (1) na ovládacím panelu. Tato funkce nefunguje p i alarmu O2. V p ípad O2 alarmu vy ist te ltry a restartujte íta provozních hodin. stisknutím tla ítka M1 na ovlada i (Obr. 8).

28 28 DÁLKOVÝ OVLÁDACÍ PANEL Jednotka je vybavena dálkovým ovládacím panelem, který má následující základní funkce: Zapínání a vypínání jednotky Nastavení výkon (auto, nízký, střední, vysoký) Nastavení teploty přiváděného vzduchu Zobrazení teploty v místnosti Přepínání denního a nočního režimu Obr Obr. 11 ON/OFF tlačítko zapnutí/vypnutí; nepoužito; Rychlost ventilátoru (auto, nízká, střední, vysoká) Denní/noční režim Zvyšování teploty přiváděného vzduchu Snižování teploty přiváděného vzduchu Indikátor teploty výstupu Hodnota teploty výstupu Nastavená teplota Fyzikální jednotka teploty Denní/noční režim Rychlost ventilátoru Stav senzoru pohybu (pokud je připojen) Zobrazení teploty uvnitř místnosti Tlačítko (1) zapíná a vypíná jednotku (Obr. 10). Pro nastavení požadovaného průtoku vzduchu (LOW (nízká), MED (střední), HIGH (vysoká) nebo AUTO) stiskněte opakovaně tlačítko (3). Nastavená rychlost je zobrazena na LCD (Obr. 11). Denní a noční režim lze přepnout tlačítkem (2). Pro přepnutí systému z Denního režimu do nočního podržte tlačítko (2) po dobu 3 sekund. Nastavený režim je zobrazen na ovládacím panelu (Obr. 11). Teplotu přiváděného vzduchu lze nastavit pomocí tlačítek (5) a (6), aktuální nastavení teploty je také zobrazeno na ovládacím panelu (9).

29 29 DIAGRAM EXTERNÍHO ZAPOJENÍ Odpojte jednotku od zdroje elektrické energie před jakoukoliv operací. Pouze kvalifikovaný elektrikář smí zapojovat jednotku do sítě. Jmenovité hodnoty jednotky jsou uvedeny na výrobním štítku. Jakákoliv manipulace s vnitřním zapojením ruší záruku. Jednotka VUT... PW EC je navržena pro zapojení do jednofázové sítě 220 V / 50 Hz AC. Jednotka musí být zapojena do sítě izolovaným dostatečně silným a odolným kabelem s minimálním průřezem 2.5 mm2. Uvedený rozměr je pouze orientační! Skutečný kabel (vodič) musí být zvolen vhodně po zvážení maximálního tepelného a elektrického namáhání, prostředí, délky, typu izolace atd. Připojte jednotku ke zdroji přes svorkovnici v krytu v souladu s diagramem, značením kontaktů a správnou polaritou (Obr. 12). Zdroj 220 V AC CADET mini 1.Jednotka zahrnuje pouze P1 NEBEZPE Í ÚRAZU ELEKTRICKÝM PROUDEM * - Zapojení podle typu ovládacího panelu type ** - Max. délka p ipojovacího kabelu z jednotky k panelu je 20m! *** - Délka kabelu z P1 nesmí p esáhnout 10m. Ozn. Obr. 12 Popis Ob hové erpadlo Servo klapky - p ívod Servo klapky - odtah Servo trojcestného ventilu Kontakt z panelu po árního hlási e Dálkový ovládací panel SAS908PIT Typ max 0,3 kw Vodi mm mm mm mm mm

30 30 Kabely veďte do svorkovnice skrz kabelové průchodky aby byla zachována elektrická třída i stupěň krytí. Připojte jednotku ke zdroji s využitím obvodu s integrovaným automatickým jističem QF. Hodnoty jističe musí odpovídat jmenovitým hodnotám jednotky. SERVIS A ÚDR BA Doporučená frekvence údržby je 3x-4x do roka a zahrnuje řádné čištění a a následující operace: 1. Údržba filtrů Špinavé filtry zvyšují odpor vzduchu v systému a snižují množství přiváděného vzduchu Filtry vyžadují čištění každé 3-4 měsíce. Vakuové čištění (vysávání) je povoleno. Použité filtry musí být nahrazeny novými alespoň jednou za rok. Pro nové filtry kontaktujte prodejce jednotky. Filtr - odtah Filtr - p ívod Vyjmutí ltr : - otev ete p ední panel - vytáhn te ltry z vodících kolejni ek Instalace probíhá v obráceném po adí Obr. 11

31 31 2. Kontrola tepelného výměníku (1x ročně) Prach se může usazovat v tepelném výměníku i přes správnou údržbu filtrů podle předchozího návodu. Aby byla účinnost rekuperace co nejvyšší, je třeba rekuperátor řádně čistit. Pro vyčištění vyjměte rekuperátor z jednotky a omyjte ho teplou vodou (příp. slabým mýdlovým roztokem) suchý výměník pak nainstalujte zpět do jednotky. Vyjmutí rekuperátoru: - Otev ete p ední panel - Vytáhn te rekuperátor a vyjm te ho z jednotky - Odpojte zásuvku na stran bypassu, bypass, zatáhn te za rekuperáot a vyjm te ho. Stejn tak vyjm te i druhý rekuperátor. Instalujte zp t v obráceném po adí Poznámka: Rekuperátory jsou zam nitelné Obr Kontrola ventilátorů (1x ročně) I přes správné zacházení a řádnou údržbu tepelného výměníku a filtrů se může uvnitř ventilátorů usazovat prach a nečistoty a snižovat tak jejich výkon a množství přiváděného vzduchu. Ventilátory čistěte měkkým kartáčkem nebo látkovým hadříkem. Nepoužívejte vodu či jiná rozpouštědla a ostré předměty, abyste se vyhnuli poškození. P ístup k motor m: Krok 1 - Sejm te spodní kryt - Odpojte kondenzátní potrubí a vyjm te vanu. - Vy roubujte a vyjm te rouby difuzor a difuzory. Difuzory Vana Obr. 13

32 32 Místo pro instalaci 4 roub motoru Krok 2 Zásuvka - Od roubujte rouby elektrického motoru - Zatla te motor dop edu do vnit ku jednotky a odpojte p ípojku vstupním otvorem ventilátoru - Oto te motor podle obrázku a vyjm te ho z jednotky Obr. 14 Motor vyjímejte opatrně a zabraňte přílišnému pnutí kabelů! 4. Kontrola odtokového systému (1 ročně) Odtokové kondenzátní potrubí se může ucpat vylučovanými částicemi. Nalijte trochu vody do potrubí a zkontrolujte, zda není ucpané. V případě nutnosti vyčistěte potrubí a sifon. 5. Údržba vylučovací mřížky a vstupních difuzorů (v případě potřeby) Odejměte difuzory či mřížku a vyčistěte horkou vodou a jemným čisticím prostředkem. 6. Kontrola proudění přiváděného vzduchu Listy a jiné cizí částice mohou ucpat mřížku a snižovat tak přísun vzduchu do jednotky a její výkon. Zkontrolujte, zda není mřížka zanesena (1-2x ročně) a v případě potřeby ji očistěte. 7. Kontrola vzduchotechnického potrubí (1 za 5 let) I při dodržování všech výše popsaných bodů se může ve vzduchotechnickém potrubí usazovat prach a snižovat výkon. Údržba potrubí spočívá v pravidelném čištění a případné výměně nefunkčních částí.

33 33 PORUCHY Možné poruchy a jejich řešení Problém5 Tabulka Možné důvody Chybí zdroj energie Ventilátor(y) se Zaseknutý motor, zanesené lopatky nespustí ventilátoru Alarm v systému Přerušení Vysoká spotřeba proudu v obvodu obvodu jističem vyhazuje jistič. Nedostatečné proudění vzduchu Únik vody Ujistěte se, že je zdroj správně zapojen. Pokud ne, opravte zapojení Vypněte jednotku. Rozhýbejte motor, vyčistěte lopatky a restartujte jednotku Vypněte alarm a restartujte jednotku Vypněte jednotku. Odstraňte zdroj vysoké spotřeby. Zkontrolujte funkčnost jističe. Vypněte a zapněte jistič a restartujte jednotku. Nastavení slabého proudění Přepněte jednotku na vyšší výkon Tepelný výměník, filtry nebo ventilátory jsou zanesené Vyčistěte nebo vyměňte filtry, vyčistěte ventilátor a výměník Součásti vzduchotechnického systému jsou zašpiněné nebo poškozené Vyčistěte nebo vyměňte součásti vzduchotechnického systému Klapky, difuzory nebo kryt mřížky je zavřený Výstupní filtr je zanesený Ujistěte se, že jsou klapky difuzory a kryt mřížky zcela otevřeny. Vyčistěte nebo vyměňte výstupní filtr Chladný přívodní vzduch Tepelný výměník je zamrzlý Přílišný hluk nebo vibrace Řešení Porucha ohřívače Zkontrolujte stav výměníku. Vypněte jednotku a zapněte ji, až nebezpečí zamrznutí pomine Kontaktujte servisní centrum Znečištění pohonu (motoru) Vyčistěte pohon (motor) Špatné připevnění jednotky Dotáhněte šrouby, řádně upevněte jednotku Chybí antivibrační podložky Nainstalujte antivibrační podložky Vypouštěcí systém je ucpaný, poškozený, nebo špatně nainstalovaný Vyčistěte odpadní systém, zkontrolujte úhel potrubí. Ujistěte se, že sifon je naplněn a potrubí je chráněné proti mrazu DOPRAVA A SKLADOVÁNÍ Jednotky skladujte v originálním balení v dobře větraných a suchých prostorech s teplotou mezi +10 C a +40 C. Okolní vzduch nesmí obsahovat výpary nebo jiné látky, které by mohly způsobit korozi nebo jiné poškození jednotky či vnitřní elektroniky. manipulaci používejte zvedací zařízení, abyste předešli pádu či nadměrnému houpání jednotky. Jednotky mohou být přepravovány jakýmkoliv dopravcem, pokud je zaručena dostatečná ochrana před vlhkostí a mechanickým poškozením. Během přepravy se vyvarujte otřesů a nárazů.

34 34 ZÁRUKA VÝROBCE Výrobce poskytuje při běžném provozu jednotky dvouletou záruku od data prodeje, pokud jsou dodrženy veškeré přepravní, skladovací, instalační a manipulační předpisy. Není-li možné ověřit datum prodeje, bude záruční doba počítána od data výroby jednotky. V případě jakékoliv poruchy jednotky během provozu v záruční době přijme výrobce nároky zákazníka pouze s řádným technickým popisem poruchy. Jakékoliv neautorizované zásahy do elektroniky ruší právo na uplatnění záruky poskytované výrobcem. Pro záruční a pozáruční opravy kontaktujte dodavatele Záruční a pozáruční opravy jednotek musí být prováděny v továrně výrobce. V případě reklamace přiložte tento manuál s řádně vyplněným dokladem o zapojení a záručním listem. DODRŽENÍ UVEDENÝCH POSTUPŮ ZAJISTÍ DLOUHODOBOU A SPOLEHLIVOU FUNKCI JEDNOTKY. NA ZÁRUČNÍ NÁROKY UŽIVATELE BUDE BRÁN ZŘETEL POUZE POKUD PŘEDÁ JEDNOTKU, DOKLAD O ZAPLACENÍ (FAKTURU) A ŘÁDNĚ VYPLNĚNÝ A ORAZÍTKOVANÝ NÁVOD K POUŽITÍ.

35 35 DOKLAD O P IJETÍ Typ produktu Rekuperační jednotka Model VUT PW EC Sériové číslo Datum výroby je shodná s technickou specifikací uvedenou v tomto návodu a prohlášena za provozuschopnou Potvrzení funkčnosti výrobku DOKLAD O ZAPOJENÍ Rekuperační jednotka VUT PW EC byla řádně připojena ke zdroji elektrické energie v souladu s postupy uvedenými v tomto manuálu dostatečně kvalifikovaným technikem. Název společnosti Adresa Telefonní číslo Jméno technika Datum zapojení: Podpis: Razítko společnosti, která provedla zapojení Instalace jednotky byla provedena v souladu se všemi postupy uvedenými v tomto návodu a v souladu s místními normami a nařízeními, mechanickými a elektrickými standardy. Jednotka pracuje správně a bez problémů. Podpis: ZÁRU NÍ LIST
