Návod na obsluhu a údržbu dílenského kompresoru UniMaster STV

Transkript

1 Návod na obsluhu a údržbu dílenského kompresoru UniMaster STV UNM-STV Obj. č. H UNM-STV Obj. č. H UNM-STV PT Obj. č. H UNM-STV PT Obj. č. H Únor 2007

2 Vážený zákazníku, děkujeme Vám za projevenou důvěru v náš výrobek. Než začnete s kompresorem pracovat, přečtěte si pozorně tento návod k obsluze. Tento návod obsahuje důležité pokyny, které zajistí Vašemu kompresoru STV a STV dlouhou životnost. Ukládejte proto tento návod neustále v blízkosti kompresorového zařízení. Celkové pokyny Používání návodu k obsluze Význam symbolů Doporučujeme: Kontroly, instalace a údržby by měly být prováděny kvalifikovanou osobou a dokumentovány v údržbové knize. P ři dotazech uvádějte sériové číslo, objednací číslo a název zařízení. Aby jste mohli rychle a racionálně přečíst návod k obsluze, máme pro vás praktické rady, jak používat tyto symboly. Tyto symboly se nacházejí vedle textů (vztahují se tedy pouze na text vedle), vedle obrázků (vztahují se ke grafice) nebo na začátku stránky (vztahují se k celkovému obsahu stránky). Pozor: Věnujte těmto symbolům nejvyšší pozornost! Čtení návodu na obsluhu! Provozovatel je povinnen přečíst návod na obsluhu a údržbu a uživatele tohoto přístroje seznámit s obsahem návodu. Pozor! Tento symbol znázorňuje důležitý popis, nebezpečné podmínky, bezpečnostní předpisy. Kompresorové zařízení je ve firmě Schneider Bohemia přezkoušeno a pečlivě zabaleno. Přesto nemůžeme vyloučit škody vzniklé při transportu. Udělejte si čas a před prvním uvedením do provozu krátce zařízení zkontrolujte. Bezpodmínečně dodržujte: Před každým uvdením do provozu zkontrolujte stav oleje. Před prvním uvedením do provozu nezapomeňte provést zkoušku správnosti směru otáček. Jištění el. prřípojení 20 A. Vzdálenost kompresoru od stěny a stropu alepoň 40 cm. Musí být zajištěno větrání popř. zateplení okolí kompresoru. 2 Schneider Bohemia

3 Obsah 1. Funkce a použití 2. Bezpečnostní předpisy 3. Popis funkcí 4. Uvedení do provozu 4.1 Místo instalace 4.2 Umístění silentbloků 4.3 Elektrické připojení 4.4 Automatické odvzdušnění pro bezzátěžový rozběh 4.5 Odběr stl. vzduchu 4.6 Zapnutí/vypnutí zařízení 5. Údržba 5.1 Sací filtr 5.2 Výměna a kontrola oleje 5.3 Mazací tabulka 5.4 Tvorba kondenzátu 5.5 Napnutí klínového řemene 5.6 Intervaly údržby 5.7 Odstavení na delší dobu 6. Hledání závad od A-L 7. Záruční podmínky 8. Nákres a seznam náhradních dílů 8.1 Nákres agregát kompresoru BK Seznam náhradních dílů BK Nákres agregát kompresoru BK Seznam náhradních dílů BK119 Technické údaje H H Sací výkon 460 l/min 650 l/min Dodávané množství 375 l/min 520 l/min Výkon motoru 3 kw 4 kw Max. tlak 10 bar 10 bar Objem vzdušníku 270 l 270 l Nejvyšší počet provozních otáček 1410 ot./min 950 ot./min Počet válců 2 2 Stupeň komprese 2 2 Množství oleje 0,9 l 0,9 l První plnění - olej: Minerální olej Napětí 400 V 400 V Jištění el. připojení 16 A 20 A L PA1 Hladina hlučnosti podle DIN (část 13, vzdálenost 1 m) 82 db (A) 83 db (A) Rozměry: délka/šířka/výška 850/830/1760 mm 850/830/1930 mm Hmotnost 135 kg 160 kg Schneider Bohemia 3

4 Dílenský kompresor H H Poz. Označení Obj.č. Obj.č. Množ. 01 Vzdušník G G Agregát kompresoru BK G G Manometr pro tlak ve vzdušníku G G Tlakový spínač G G Tlaková trubka G G Pojistný ventil E E Kulový kohout (odběr stl. vzduchu) E E Silentbloky (3 ks=1 sada) B B Mini kulový kohout (vypouštění kondenzátu) G G Elektromotor G G Handloch 1 Těsnění handlochu G G Sací filtr - vložka G G Plnící zátka oleje G G Vypouštěcí šroub oleje G G Zpětný vetil G G Vložka zpětného ventilu G G Olejoznak G G Ochranný kryt řemenu G G Klínový řemen G G Schneider Bohemia

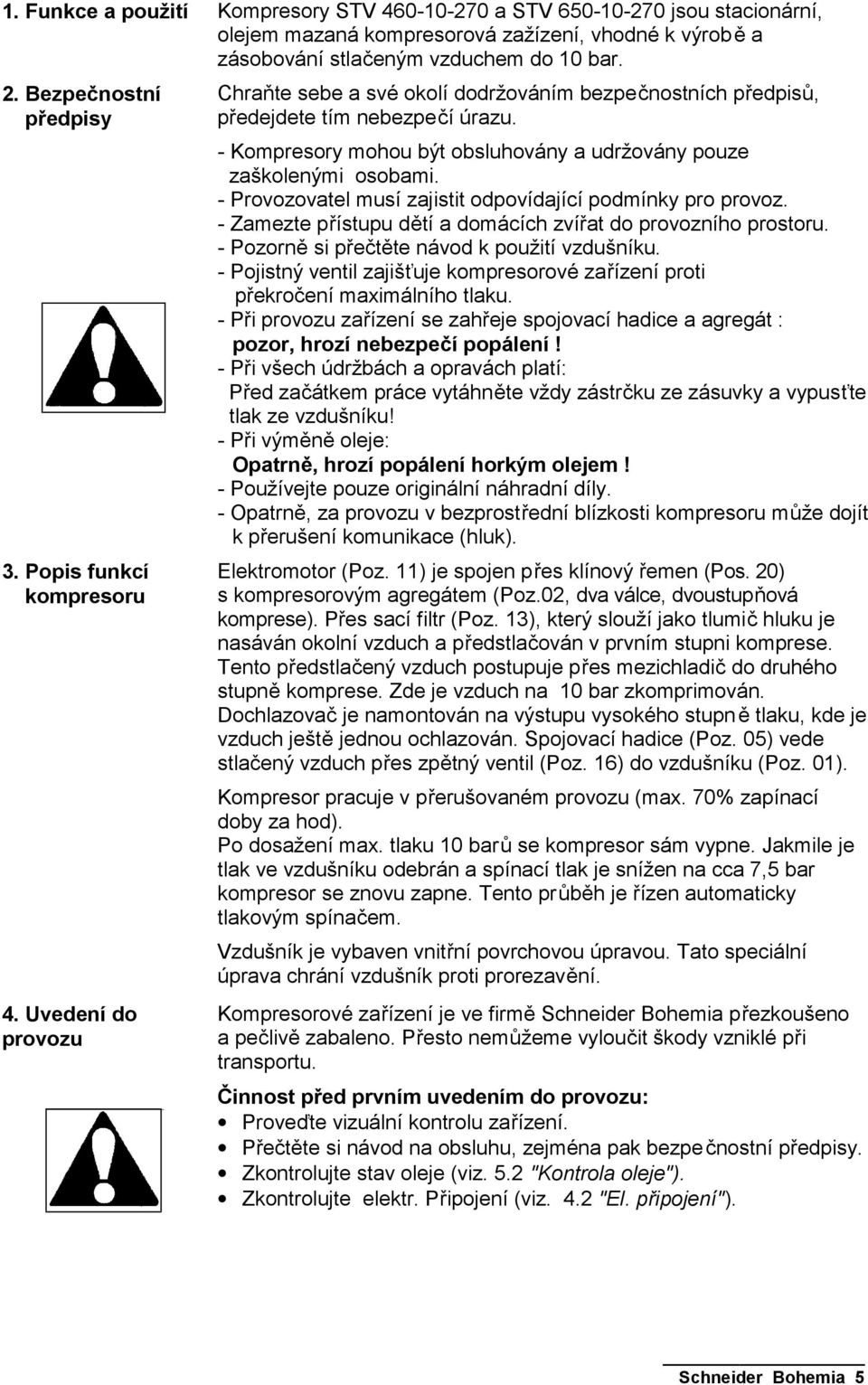

5 1. Funkce a použití Kompresory STV a STV jsou stacionární, olejem mazaná kompresorová zažízení, vhodné k výrobě a zásobování stlačeným vzduchem do 10 bar. 2. Bezpečnostní předpisy 3. Popis funkcí kompresoru 4. Uvedení do provozu Chraňte sebe a své okolí dodržováním bezpečnostních předpisů, předejdete tím nebezpečí úrazu. - Kompresory mohou být obsluhovány a udržovány pouze zaškolenými osobami. - Provozovatel musí zajistit odpovídající podmínky pro provoz. - Zamezte přístupu dětí a domácích zvířat do provozního prostoru. - Pozorně si přečtěte návod k použití vzdušníku. - Pojistný ventil zajišťuje kompresorové zařízení proti překročení maximálního tlaku. - Při provozu zařízení se zahřeje spojovací hadice a agregát : pozor, hrozí nebezpečí popálení! - Při všech údržbách a opravách platí: Před začátkem práce vytáhněte vždy zástrčku ze zásuvky a vypusťte tlak ze vzdušníku! - Při výměně oleje: Opatrně, hrozí popálení horkým olejem! - Používejte pouze originální náhradní díly. - Opatrně, za provozu v bezprostřední blízkosti kompresoru může dojít k přerušení komunikace (hluk). Elektromotor (Poz. 11) je spojen přes klínový řemen (Pos. 20) s kompresorovým agregátem (Poz.02, dva válce, dvoustupňová komprese). Přes sací filtr (Poz. 13), který slouží jako tlumič hluku je nasáván okolní vzduch a předstlačován v prvním stupni komprese. Tento předstlačený vzduch postupuje přes mezichladič do druhého stupně komprese. Zde je vzduch na 10 bar zkomprimován. Dochlazovač je namontován na výstupu vysokého stupně tlaku, kde je vzduch ještě jednou ochlazován. Spojovací hadice (Poz. 05) vede stlačený vzduch přes zpětný ventil (Poz. 16) do vzdušníku (Poz. 01). Kompresor pracuje v přerušovaném provozu (max. 70% zapínací doby za hod). Po dosažení max. tlaku 10 barů se kompresor sám vypne. Jakmile je tlak ve vzdušníku odebrán a spínací tlak je snížen na cca 7,5 bar kompresor se znovu zapne. Tento průběh je řízen automaticky tlakovým spínačem. Vzdušník je vybaven vnitřní povrchovou úpravou. Tato speciální úprava chrání vzdušník proti prorezavění. Kompresorové zařízení je ve firmě Schneider Bohemia přezkoušeno a pečlivě zabaleno. Přesto nemůžeme vyloučit škody vzniklé při transportu. Činnost před prvním uvedením do provozu: Proveďte vizuální kontrolu zařízení. Přečtěte si návod na obsluhu, zejména pak bezpečnostní předpisy. Zkontrolujte stav oleje (viz. 5.2 "Kontrola oleje"). Zkontrolujte elektr. Připojení (viz. 4.2 "El. připojení"). Schneider Bohemia 5

6 4.1 Místo instalace Postavte svůj kompresor na chladné, suché, pokud možno bezpečné a čisté místo. Je důležité, aby teplota v místě instalace neklesla pod +5 C a nepřesáhla +35 C. Nesmí být nasávány žádné hořlavé plyny. Odstraňte z okolí kompresoru teplo vyzařující přístroje a vedení. Eventuelně proveďte větrání nebo zateplení místnosti. Musí se dbát na to, aby byl ventilátor kompresoru vzdálen od zdi min. 40 cm a p řed zařízením byl udržen volný průchod min. 1 m. Postavení na podstavec je zbytečné, podlaha však musí být rovná. Tlaková nádoba musí být ustavena tak, aby byla pokud možno přístupná ze všech stran, i pro vnitřní prohlídku a aby byl viditelný výrobní štítek. 4.2 Umístění silentbloků Nadzvihněte Váš kompresor buď zdvižným vozíkem nebo jeřábem. Vyzkoušejte, zda má zdvihací zařízení pro kompresor dostačující parametry. Hmotnost kompresoru zjistíte v kap.1 Technické údaje. Jeřáb: Upevněte břemeno vhodným pásem nebo řetězem přes konzoli. Povšiměte si, zda upevněním břemena nebudou poškozeny stavební díly kompresoru. Vidlicový zdvižný vozík: Zastrčte vidlici do konsole kompresoru. Všiměte si, zda přitom žádné stavební díly (zejména trubky a elektrický přívodní kabel) nejsou skřípnuty. Konsole Druckrohr Tlaková trubka Konsole Gabel Vidlice Obr. Nadzvinutí kompresoru 6 Schneider Bohemia

7 K 4.2 umístění silentbloků Přeneste kompresor na místo, kde bude umístěn natrvalo. Sejměte ochranné fólie ze silentbloků a přeneste je na nohy kompresoru. Gummischwingelement s fólií mit Silentblok Folie Folie Fólie 1 2 Noha Behälterfuß vzdušníku Elektrické připojení Přívodní kabel musí mít průřez alespoň 2,5 mm² a délka při výkonu motoru 4,0 kw by neměla přesahovat 10 m. Jištění by mělo být 20 A. Porovnejte napětí sítě s napětím uvedeném na typovém štítku. Tyto údaje by neměly být zaměňovány. Pozor: Při prvním uvedením do provozu musíte bezpodmínečně provést kontrolu správnosti otáček. Přesvědčte se, zda směr otáčení souhlasí se směrem šipky na krytu řemene. Jestliže ne, musíte změnit směr otáček. Pouze při správných otáčkách je ochlazování el. motoru a agregátu dostatečné k potřebnému výkonu kompresoru. K rozpojení přívodu proudu musí být před kompresor nainstalován hlavní vypínač. Pozor: Elektrické práce na zařízení na střídavý proud smějí provádět pouze kvalifikovaní elektrikáři. Schneider Bohemia 7

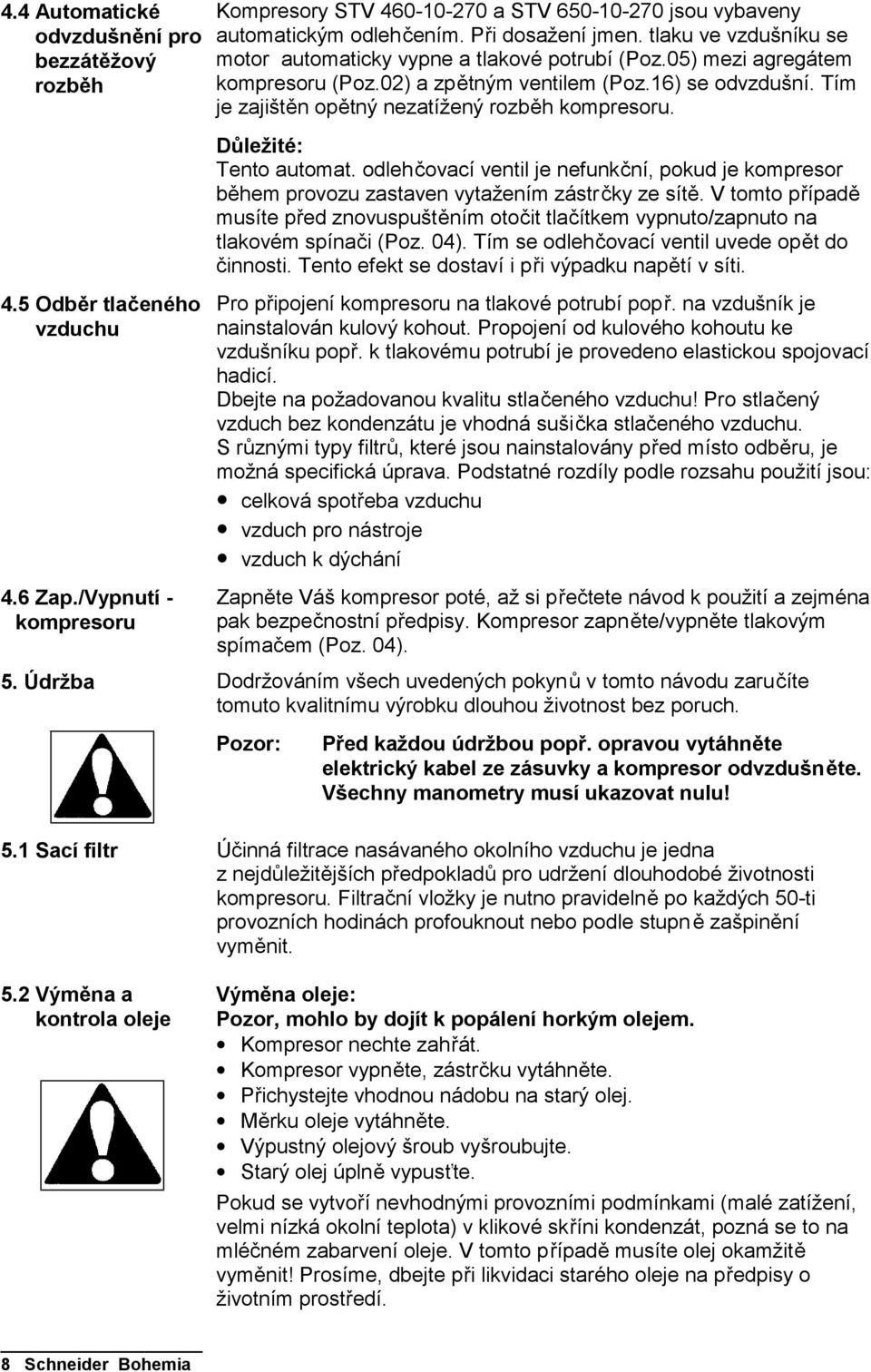

8 4.4 Automatické odvzdušnění pro bezzátěžový rozběh Kompresory STV a STV jsou vybaveny automatickým odlehčením. Při dosažení jmen. tlaku ve vzdušníku se motor automaticky vypne a tlakové potrubí (Poz.05) mezi agregátem kompresoru (Poz.02) a zpětným ventilem (Poz.16) se odvzdušní. Tím je zajištěn opětný nezatížený rozběh kompresoru. Důležité: Tento automat. odlehčovací ventil je nefunkční, pokud je kompresor během provozu zastaven vytažením zástrčky ze sítě. V tomto případě musíte před znovuspuštěním otočit tlačítkem vypnuto/zapnuto na tlakovém spínači (Poz. 04). Tím se odlehčovací ventil uvede opět do činnosti. Tento efekt se dostaví i při výpadku napětí v síti. 4.5 Odběr tlačeného vzduchu 4.6 Zap./Vypnutí - kompresoru Pro připojení kompresoru na tlakové potrubí popř. na vzdušník je nainstalován kulový kohout. Propojení od kulového kohoutu ke vzdušníku popř. k tlakovému potrubí je provedeno elastickou spojovací hadicí. Dbejte na požadovanou kvalitu stlačeného vzduchu! Pro stlačený vzduch bez kondenzátu je vhodná sušička stlačeného vzduchu. S různými typy filtrů, které jsou nainstalovány před místo odběru, je možná specifická úprava. Podstatné rozdíly podle rozsahu použití jsou: celková spotřeba vzduchu vzduch pro nástroje vzduch k dýchání Zapněte Váš kompresor poté, až si přečtete návod k použití a zejména pak bezpečnostní předpisy. Kompresor zapněte/vypněte tlakovým spímačem (Poz. 04). 5. Údržba Dodržováním všech uvedených pokynů v tomto návodu zaručíte tomuto kvalitnímu výrobku dlouhou životnost bez poruch. Pozor: Před každou údržbou popř. opravou vytáhněte elektrický kabel ze zásuvky a kompresor odvzdušněte. Všechny manometry musí ukazovat nulu! 5.1 Sací filtr Účinná filtrace nasávaného okolního vzduchu je jedna z nejdůležitějších předpokladů pro udržení dlouhodobé životnosti kompresoru. Filtrační vložky je nutno pravidelně po každých 50-ti provozních hodinách profouknout nebo podle stupně zašpinění vyměnit. 5.2 Výměna a kontrola oleje Výměna oleje: Pozor, mohlo by dojít k popálení horkým olejem. Kompresor nechte zahřát. Kompresor vypněte, zástrčku vytáhněte. Přichystejte vhodnou nádobu na starý olej. Měrku oleje vytáhněte. Výpustný olejový šroub vyšroubujte. Starý olej úplně vypusťte. Pokud se vytvoří nevhodnými provozními podmínkami (malé zatížení, velmi nízká okolní teplota) v klikové skříni kondenzát, pozná se to na mléčném zabarvení oleje. V tomto případě musíte olej okamžitě vyměnit! Prosíme, dbejte při likvidaci starého oleje na předpisy o životním prostředí. 8 Schneider Bohemia

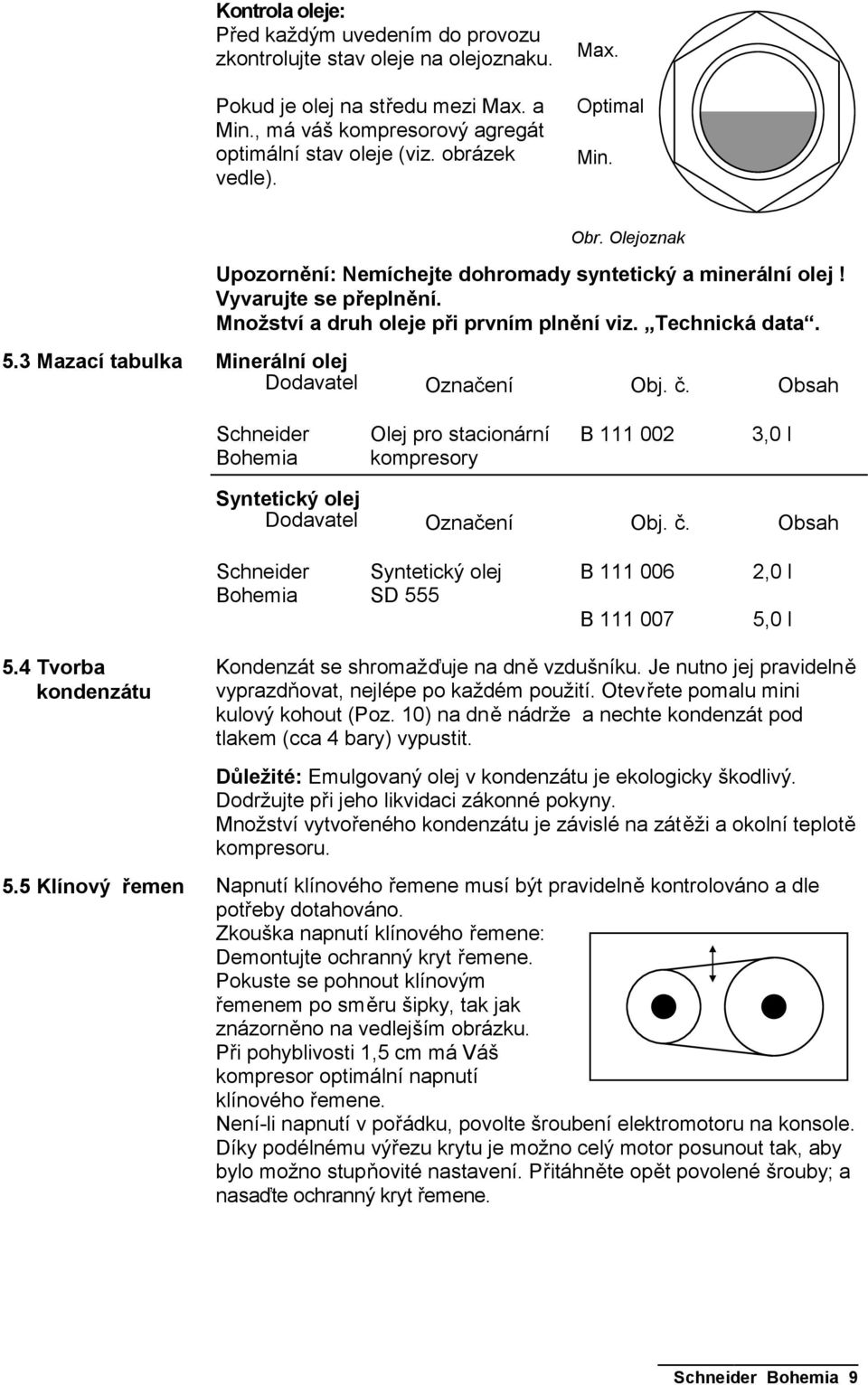

9 Kontrola oleje: Před každým uvedením do provozu zkontrolujte stav oleje na olejoznaku. Pokud je olej na středu mezi Max. a Min., má váš kompresorový agregát optimální stav oleje (viz. obrázek vedle). Max. Optimal Min. Obr. Olejoznak Upozornění: Nemíchejte dohromady syntetický a minerální olej! Vyvarujte se přeplnění. Množství a druh oleje při prvním plnění viz. Technická data. 5.3 Mazací tabulka Minerální olej Dodavatel Označení Obj. č. Obsah Schneider Bohemia Olej pro stacionární kompresory B ,0 l Syntetický olej Dodavatel Označení Obj. č. Obsah Schneider Bohemia Syntetický olej SD 555 B B ,0 l 5,0 l 5.4 Tvorba kondenzátu Kondenzát se shromažďuje na dně vzdušníku. Je nutno jej pravidelně vyprazdňovat, nejlépe po každém použití. Otevřete pomalu mini kulový kohout (Poz. 10) na dně nádrže a nechte kondenzát pod tlakem (cca 4 bary) vypustit. Důležité: Emulgovaný olej v kondenzátu je ekologicky škodlivý. Dodržujte při jeho likvidaci zákonné pokyny. Množství vytvořeného kondenzátu je závislé na zátěži a okolní teplotě kompresoru. 5.5 Klínový řemen Napnutí klínového řemene musí být pravidelně kontrolováno a dle potřeby dotahováno. Zkouška napnutí klínového řemene: Demontujte ochranný kryt řemene. Pokuste se pohnout klínovým řemenem po směru šipky, tak jak znázorněno na vedlejším obrázku. Při pohyblivosti 1,5 cm má Váš kompresor optimální napnutí klínového řemene. Není-li napnutí v pořádku, povolte šroubení elektromotoru na konsole. Díky podélnému výřezu krytu je možno celý motor posunout tak, aby bylo možno stupňovité nastavení. Přitáhněte opět povolené šrouby; a nasaďte ochranný kryt řemene. Schneider Bohemia 9

10 5.6 Intervaly údržby Činnost Interval Kontrola stavu oleje Denně popř.před každým uvedením do provozu Výměna oleje 1. Výměna oleje Po 50 provozních hodinách 2. Výměna oleje Po jednom roce Poté Ročně U syntetického oleje Každé 2 roky Vypouštění kondenzátu Minimálně týdně, nejlépe denně,popř. po každém použití Sací filtr kontrola Týdně vyfoukání po 50 provozních hodinách výměnana podle stupně znečištění Klínový řemen Kontrola napětí měsíčně dotáhnutí dle potřeby Čištění zpětného ventilu ročně Pozor: nejprve vypusťte vzduch ze vzdušníku! Vzdušník Vnitřní kontrola každých 5 let Zkouška tlakem vody každých 10 let Intervaly platí pro "normální" provozní podmínky (okolní teplota, vlhkost vzduchu a zátěž). Při extrémních provozních podmínkách tyto intervaly zkraťte. Dbejte na čistá a bezprašná chladicí žebra na válci, hlavě válce a dochlazovači. Po prvních 10 provozních hodinách musíte dotáhnout všechna šroubová spojení, obzvlášť šrouby na hlavě válce. 10 Schneider Bohemia

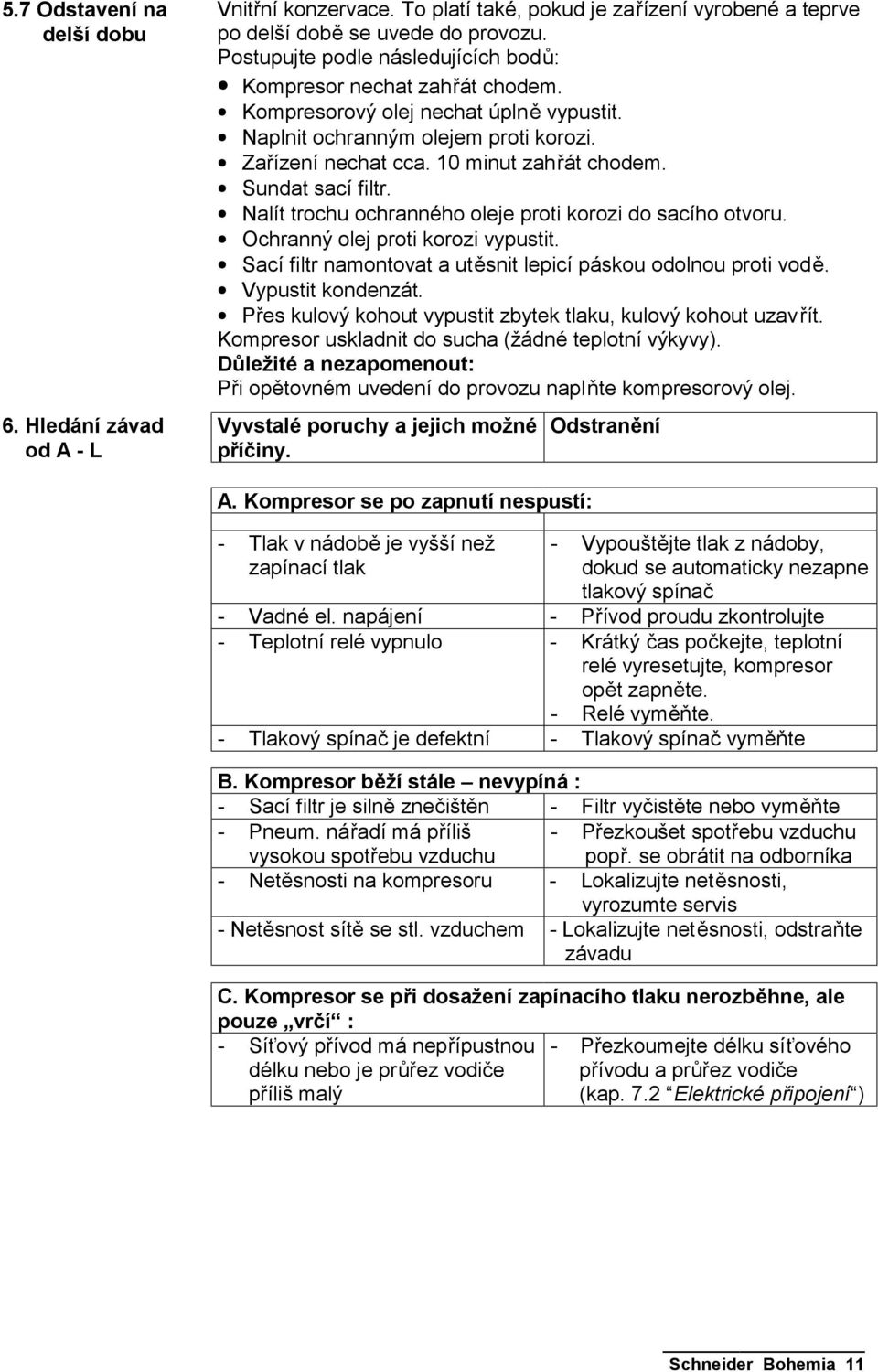

11 5.7 Odstavení na delší dobu 6. Hledání závad od A - L Vnitřní konzervace. To platí také, pokud je zařízení vyrobené a teprve po delší době se uvede do provozu. Postupujte podle následujících bodů: Kompresor nechat zahřát chodem. Kompresorový olej nechat úplně vypustit. Naplnit ochranným olejem proti korozi. Zařízení nechat cca. 10 minut zahřát chodem. Sundat sací filtr. Nalít trochu ochranného oleje proti korozi do sacího otvoru. Ochranný olej proti korozi vypustit. Sací filtr namontovat a utěsnit lepicí páskou odolnou proti vodě. Vypustit kondenzát. Přes kulový kohout vypustit zbytek tlaku, kulový kohout uzavřít. Kompresor uskladnit do sucha (žádné teplotní výkyvy). Důležité a nezapomenout: Při opětovném uvedení do provozu naplňte kompresorový olej. Vyvstalé poruchy a jejich možné příčiny. Odstranění A. Kompresor se po zapnutí nespustí: - Tlak v nádobě je vyšší než zapínací tlak - Vypouštějte tlak z nádoby, dokud se automaticky nezapne tlakový spínač - Vadné el. napájení - Přívod proudu zkontrolujte - Teplotní relé vypnulo - Krátký čas počkejte, teplotní relé vyresetujte, kompresor opět zapněte. - Relé vyměňte. - Tlakový spínač je defektní - Tlakový spínač vyměňte B. Kompresor běží stále nevypíná : - Sací filtr je silně znečištěn - Filtr vyčistěte nebo vyměňte - Pneum. nářadí má příliš vysokou spotřebu vzduchu - Přezkoušet spotřebu vzduchu popř. se obrátit na odborníka - Netěsnosti na kompresoru - Lokalizujte netěsnosti, vyrozumte servis - Netěsnost sítě se stl. vzduchem - Lokalizujte netěsnosti, odstraňte závadu C. Kompresor se při dosažení zapínacího tlaku nerozběhne, ale pouze vrčí : - Síťový přívod má nepřípustnou - Přezkoumejte délku síťového délku nebo je průřez vodiče příliš malý přívodu a průřez vodiče (kap. 7.2 Elektrické připojení ) Schneider Bohemia 11

12 k 6. Hledání závad od A L Vyvstalé poruchy a jejich možné příčiny. Odstranění D. Teplotní relé často vypíná: - Relé vypíná - Zkontrolujte el. připojení (viz. schéma el. zapojení) E. Při provozu uniká stl. vzduch ze zásobníku přes zpětný ventil až na spínací tlak. - Netěsný odlehčovací ventil - Odlehčovací ventil vyčistěte nebo vyměňte F. Při klidu uniká stl. vzduch ze zásobníku přes zpětný ventil až k poklesu na spínací tlak : - Zpětný ventil netěsní nebo je defektní - Zpětný ventil vyčistit nebo vyměnit Pozor: Vzdušník je pod tlakem, vypusťte nejprve tlak! G. Kompresor často zapíná: - Příliš mnoho kondenzátu ve - Kondenzát vypusťte vzdušníku - Kompresor je přetížen - viz. bod B. H. Pojistný ventil propouští stl. vzduch: - Tlak ve vzdušníku je vyšší než nastavený tlak - Tlakový spínač znovu nastavit popř. vyměnit - Pojistný ventil je vadný - vyměňte pojist. ventil I. Nepříjemný hluk při provozu: - Klínový řemen nebo řemenice se třou o kryt řemene - Najděte toto místo a závadu odstraňte - Klínový řemen proklouzává - Klínový řemen napněte K. Agregát kompresoru je příliš horký: - Nedostatečný přívod vzduchu - Bezpečně postavte a zajistěte dostatečný přívod vzduchu (min. 40 cm ode zdi) - Špatný směr otáčení - Elektrickou přípojku přepólovat (viz. El. připojení ) L. Hladina oleje stoupá, aniž by byl doplňován: - Kondenzát shromážděn v oleji - Kompresor je poddimenzován 12 Schneider Bohemia

13 7. Záruční podmínky Podkladem pro nároky na záruku je úplně vyplněná záruční karta,příp. kupní doklad. Na škody, které vznikly neodborným používáním kompresoru, se záruka nevztahuje. Při dotazech prosíme o sdělení dat, jako je datum zakoupení, označení typu kompresoru na štítku a výrobní číslo. Schneider Bohemia poskytuje na kompresory STV a STV záruku: dle doby uvedené v záručním listě. 10 let na vzdušník proti prorezavění. 10 let na dodávku náhradních dílů. Ze záruky jsou vyloučeny: - rychle opotřebitelné díly (vložka sacího filtru, klínový řemen). - škody, způsobené přetížením kompresoru. - škody, způsebené nesprávným používáním. - škody, způsobené vadným elektrickým připojením. - Škody,způsobené nedostatečnou údržbou. - škody, způsobené nesprávnou instalací. - škody, způsobené velkým množstvím prachu. Při použití jiných než originálních náhradních dílů ztrácíte nárok na uplatnění záruky. LIKVIDACE: - Obaly likvidujte obvyklým způsobem jako běžný komunální odpad. - Znehodnocené, opotřebené a nepoužitelné výrobky předejte k likvidaci některému z našich servisních středisek. Schneider Bohemia 13

14 8. Expluatační nákresy a seznamy náhradních dílů 8. 1 Expluatační nákres agregátu kompresoru BK Seznam náhradních dílů agregátu kompresoru BK 113 Poz. Obj. č. Označení Množ G Šroub M 5 x G Krycí deska klikové skříně G Gumová přísavka G Kliková skříň G Kuličkové ložisko 6206-CMM;DIN G Simering G Kryt ložiska G Šroub M 6 x G Ventilátor G Podložka 9 x 36 x 4 mm G Šestihranný šroub M 8 x Schneider Bohemia

15 Poz. Obj. č. Označení Množ G Vypouštěcí šroub oleje G Olejoznak s těsněním G Šroub M 6 x G Kryt klikové skříně G Plnící šroub oleje G Kuličkové ložisko 6205; DIN G Šroub válce M 8 x G Klínek G Kliková hřídel G Šály (sada = 2 kusy) G Ojnice G Pojistka pístního čepu (HD) G Pístní čep (HD) G Píst (HD) G Pístní kroužek (HD) G Píst komplet (HD) G Ojnice G Pojistka pístního čepu (ND) G Pístní čep (ND) G Píst (ND) G Pístní kroužek (ND) G Píst komplet (ND) G Válec G Ventilová deska komplet G Hlava válce G Dochlazovač G Šroub Tap-Tite G Pojistný ventil 16,5 bar; R1/4 a G Upnutí sacího filtru G Šroub M 6 x G Vložka sacího filtru G Pouzdro sacího filtru G Sací filtr komplet (Poz. 420 / 430) G Pojistný ventil 1/4 a G Šestiranný šroub M 8 x G Kryt ventilátoru G Závěsné poutko G Šroub M 5 x G Mezichladič G Deska pro mezichladič G Šroub M 6 x G Sada těsnění komplet 1 Schneider Bohemia 15

16 8.3 Expluatační nákres agregátu kompresoru BK Seznam náhradních dílů agregátu kompresoru BK 119 Poz. Obj. č. Označení Množ G Šroub M 5 x G Krycí deska klikové skříně G Gumová přísavka G Kliková skříň G Kuličkové ložisko 6206-CMM; DIN G Simering G Kryt ložiska G Šestihranný šroub M 8 x G Ventilátor G Podložka 9 x 36 x 4 mm G Šestihranný šroub M 8 x Schneider Bohemia

17 Poz. Obj. č. Označení Množ G Vypouštěcí šroub oleje R1/4 a G Olejoznak s těsněním G Šroub M 6 x G Kryt klikové skříně G Plnící šroub oleje G Kuličkové ložisko 6205; DIN G Šroub válce M 8 x G Kliková hřídel G Klínek G Ojnice G Píst (HD) G Pístní čep (HD) G Pojistka pístního čepu (HD) G Pístní kroužek (HD) G Píst komplet (HD) G Pístní čep (ND) G Píst (ND) G Pístní kroužek (ND) G Píst komplet (ND) G Válec G Ventilová deska komplet G Pouzdro sacího filtru G Vložka sacího filtru G Šroub M 6 x G Upnutí sacího filtru G Sací filtr komplet (Poz. 340 / 350) G Pojistný ventil 16,5 bar; 1/4 a G Šroub Tap-Tite G Dochlazovač G Hlava válce G Pojistný ventil 1/4 a G Šestiranný šroub M 10 x G Kryt ventilátoru G Závěsné poutko G Šroub M 6 x G Mezichladič G Deska pro mezichladič G Šroub M 6 x G Šroub M 4,2 x G Šroub 4,2 x G Distanční pouzdro 10 x 2 x 10 mm G Sada těsnění komplet 1 Schneider Bohemia 17

18 9. Adresa dovozce Schneider Bohemia, spol. s r.o. Sulkov Líně, okr. Plzeň-sever Tel.: Fax: Informace o odborných prodejnách a servisních místech na území celé ČR najdete na Technické změny vyhrazeny. Zobrazení se může odlišovat od skutečnosti. 18 Schneider Bohemia
