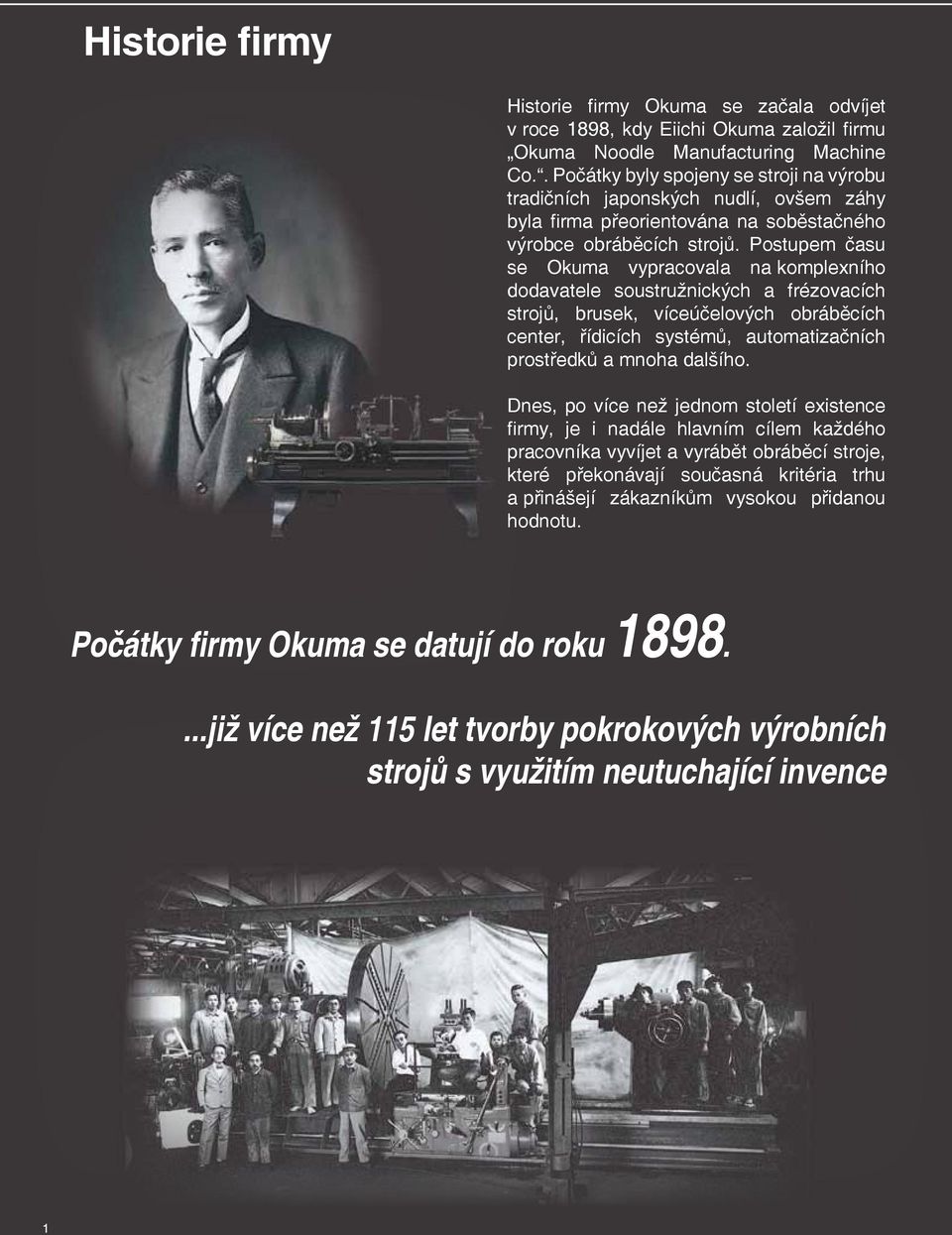

2 Historie firmy Historie firmy Okuma se začala odvíjet v roce 1898, kdy Eiichi Okuma založil firmu Okuma Noodle Manufacturing Machine Co.. Počátky byly spojeny se stroji na výrobu tradičních japonských nudlí, ovšem záhy byla firma přeorientována na soběstačného výrobce obráběcích strojů. Postupem času se Okuma vypracovala na komplexního dodavatele soustružnických a frézovacích strojů, brusek, víceúčelových obráběcích center, řídicích systémů, automatizačních prostředků a mnoha dalšího. Dnes, po více než jednom století existence firmy, je i nadále hlavním cílem každého pracovníka vyvíjet a vyrábět obráběcí stroje, které překonávají současná kritéria trhu a přinášejí zákazníkům vysokou přidanou hodnotu. Počátky firmy Okuma se datují do roku již více než 115 let tvorby pokrokových výrobních strojů s využitím neutuchající invence 1

3 Široký sortiment soustružnických, frézovacích a brousicích číslicově řízených obráběcích strojů. Nedodáváme stroje dodáváme řešení. Vždy nejprve posuzujeme, jaká technologie je pro našeho zákazníka nejvhodnější a až poté vybíráme vhodné výrobní stroje, které umožní realizaci požadovaného finálního výrobku. U Okumy se prolínají řešení z různých průmyslových oborů, celek je pak vždy přirozeným splynutím, které nikdo jiný nedokáže nabídnout. Tento přístup vychází z kořenů firmy Okuma a je trvale rozvíjen a posilován s cílem vývoje a výroby pokrokových číslicově řízených obráběcích strojů soustruhů, frézek, brusek a víceúčelových strojů. Okuma nabízí sofistikované stroje pro zákazníky zabývajících se výrobou součástí nacházejících uplatnění ve všech průmyslových odvětvích. CNC soustruhy a soustružnická centra CNC vodorovná obráběcí centra CNC brusky CNC portálová obráběcí centra CNC svislá obráběcí centra CNC multifunkční obráběcí stroje CNC 5ti osá svislá obráběcí centra 2

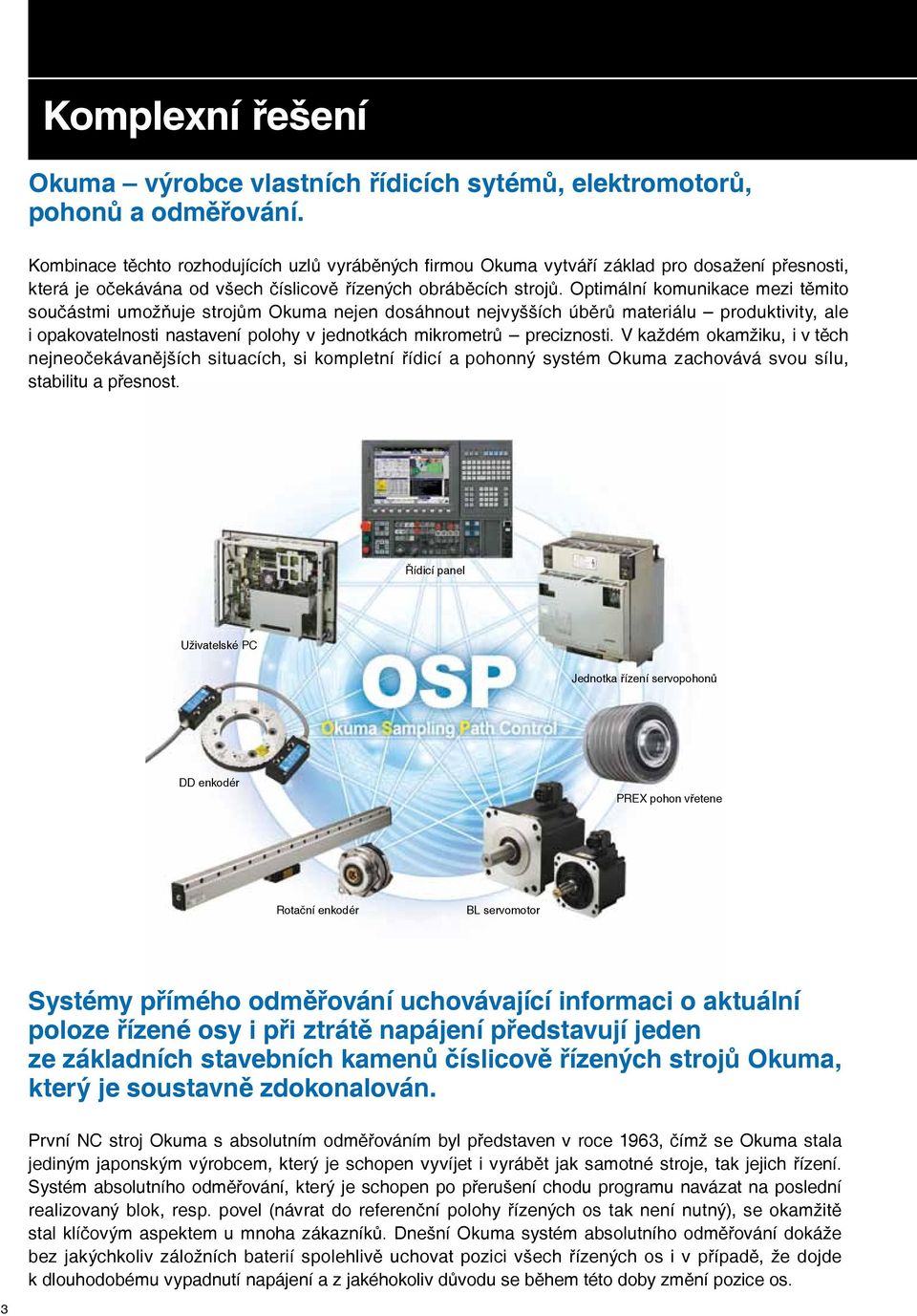

4 Komplexní řešení Okuma výrobce vlastních řídicích sytémů, elektromotorů, pohonů a odměřování. Kombinace těchto rozhodujících uzlů vyráběných firmou Okuma vytváří základ pro dosažení přesnosti, která je očekávána od všech číslicově řízených obráběcích strojů. Optimální komunikace mezi těmito součástmi umožňuje strojům Okuma nejen dosáhnout nejvyšších úběrů materiálu produktivity, ale i opakovatelnosti nastavení polohy v jednotkách mikrometrů preciznosti. V každém okamžiku, i v těch nejneočekávanějších situacích, si kompletní řídicí a pohonný systém Okuma zachovává svou sílu, stabilitu a přesnost. Řídicí panel Uživatelské PC Jednotka řízení servopohonů DD enkodér PREX pohon vřetene Rotační enkodér BL servomotor Systémy přímého odměřování uchovávající informaci o aktuální poloze řízené osy i při ztrátě napájení představují jeden ze základních stavebních kamenů číslicově řízených strojů Okuma, který je soustavně zdokonalován. První NC stroj Okuma s absolutním odměřováním byl představen v roce 1963, čímž se Okuma stala jediným japonským výrobcem, který je schopen vyvíjet i vyrábět jak samotné stroje, tak jejich řízení. Systém absolutního odměřování, který je schopen po přerušení chodu programu navázat na poslední realizovaný blok, resp. povel (návrat do referenční polohy řízených os tak není nutný), se okamžitě stal klíčovým aspektem u mnoha zákazníků. Dnešní Okuma systém absolutního odměřování dokáže bez jakýchkoliv záložních baterií spolehlivě uchovat pozici všech řízených os i v případě, že dojde k dlouhodobému vypadnutí napájení a z jakéhokoliv důvodu se během této doby změní pozice os. 3

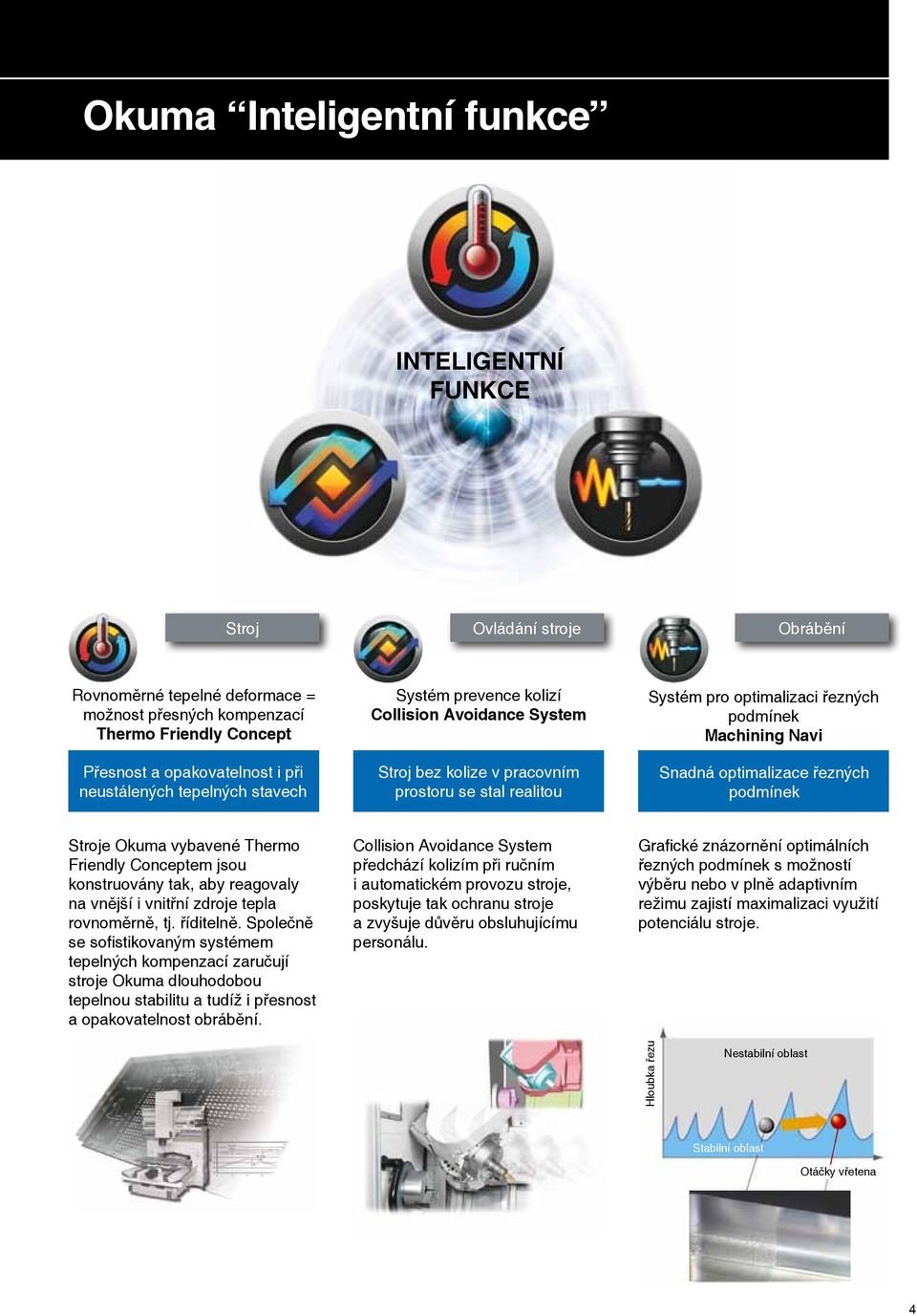

5 Okuma Inteligentní funkce INTELIGENTNÍ FUNKCE Stroj Ovládání stroje Obrábění Rovnoměrné tepelné deformace = možnost přesných kompenzací Thermo Friendly Concept Přesnost a opakovatelnost i při neustálených tepelných stavech Systém prevence kolizí Collision Avoidance System Stroj bez kolize v pracovním prostoru se stal realitou Systém pro optimalizaci řezných podmínek Machining Navi Snadná optimalizace řezných podmínek Stroje Okuma vybavené Thermo Friendly Conceptem jsou konstruovány tak, aby reagovaly na vnější i vnitřní zdroje tepla rovnoměrně, tj. říditelně. Společně se sofistikovaným systémem tepelných kompenzací zaručují stroje Okuma dlouhodobou tepelnou stabilitu a tudíž i přesnost a opakovatelnost obrábění. Collision Avoidance System předchází kolizím při ručním i automatickém provozu stroje, poskytuje tak ochranu stroje a zvyšuje důvěru obsluhujícímu personálu. Grafické znázornění optimálních řezných podmínek s možností výběru nebo v plně adaptivním režimu zajistí maximalizaci využití potenciálu stroje. Hloubka řezu Nestabilní oblast Stabilní oblast Otáčky vřetena 4

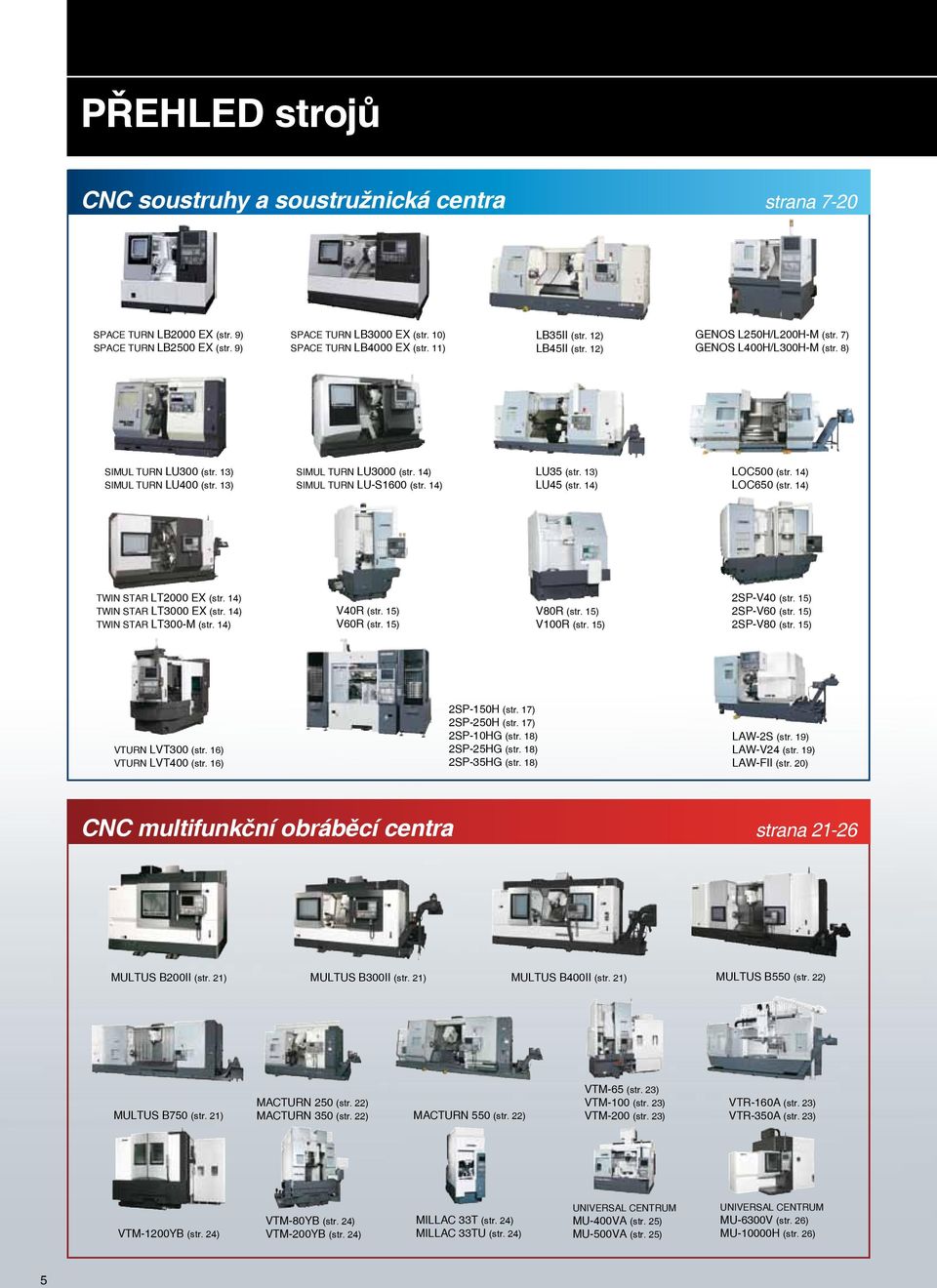

6 PŘEHLED strojů CNC soustruhy a soustružnická centra strana 7-20 SPACE TURN LB2000 EX (str. 9) SPACE TURN LB2500 EX (str. 9) SPACE TURN LB3000 EX (str. 10) SPACE TURN LB4000 EX (str. 11) LB35II (str. 12) LB45II (str. 12) GENOS L250H/L200H-M (str. 7) GENOS L400H/L300H-M (str. 8) SIMUL TURN LU300 (str. 13) SIMUL TURN LU400 (str. 13) SIMUL TURN LU3000 (str. 14) SIMUL TURN LU-S1600 (str. 14) LU35 (str. 13) LU45 (str. 14) LOC500 (str. 14) LOC650 (str. 14) TWIN STAR LT2000 EX (str. 14) TWIN STAR LT3000 EX (str. 14) TWIN STAR LT300-M (str. 14) V40R (str. 15) V60R (str. 15) V80R (str. 15) V100R (str. 15) 2SP-V40 (str. 15) 2SP-V60 (str. 15) 2SP-V80 (str. 15) VTURN LVT300 (str. 16) VTURN LVT400 (str. 16) 2SP-150H (str. 17) 2SP-250H (str. 17) 2SP-10HG (str. 18) 2SP-25HG (str. 18) 2SP-35HG (str. 18) LAW-2S (str. 19) LAW-V24 (str. 19) LAW-FII (str. 20) CNC multifunkční obráběcí centra strana MULTUS B200II (str. 21) MULTUS B300II (str. 21) MULTUS B400II (str. 21) MULTUS B550 (str. 22) MULTUS B750 (str. 21) MACTURN 250 (str. 22) MACTURN 350 (str. 22) MACTURN 550 (str. 22) VTM-65 (str. 23) VTM-100 (str. 23) VTM-200 (str. 23) VTR-160A (str. 23) VTR-350A (str. 23) VTM-1200YB (str. 24) VTM-80YB (str. 24) VTM-200YB (str. 24) MILLAC 33T (str. 24) MILLAC 33TU (str. 24) UNIVERSAL CENTRUM MU-400VA (str. 25) MU-500VA (str. 25) UNIVERSAL CENTRUM MU-6300V (str. 26) MU-10000H (str. 26) 5

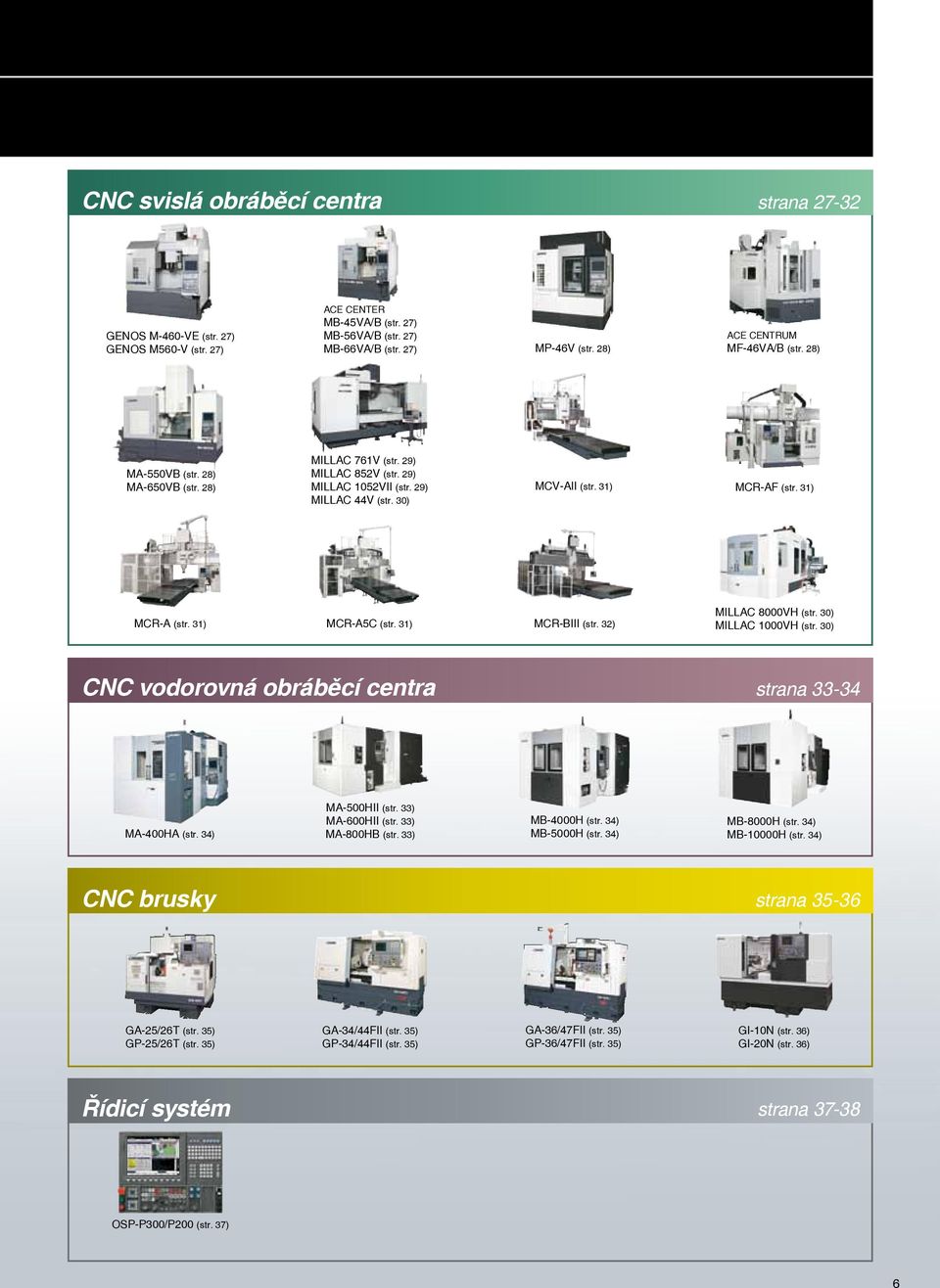

7 CNC svislá obráběcí centra strana ACE CENTER MB-45VA/B (str. 27) GENOS M-460-VE (str. 27) GENOS M560-V (str. 27) MB-56VA/B (str. 27) MB-66VA/B (str. 27) MP-46V (str. 28) ACE CENTRUM MF-46VA/B (str. 28) MA-550VB (str. 28) MA-650VB (str. 28) MILLAC 761V (str. 29) MILLAC 852V (str. 29) MILLAC 1052VII (str. 29) MILLAC 44V (str. 30) MCV-AII (str. 31) MCR-AF (str. 31) MCR-A (str. 31) MCR-A5C (str. 31) MCR-BIII (str. 32) MILLAC 8000VH (str. 30) MILLAC 1000VH (str. 30) CNC vodorovná obráběcí centra strana MA-400HA (str. 34) MA-500HII (str. 33) MA-600HII (str. 33) MA-800HB (str. 33) MB-4000H (str. 34) MB-5000H (str. 34) MB-8000H (str. 34) MB-10000H (str. 34) CNC brusky strana GA-25/26T (str. 35) GP-25/26T (str. 35) GA-34/44FII (str. 35) GP-34/44FII (str. 35) GA-36/47FII (str. 35) GP-36/47FII (str. 35) GI-10N (str. 36) GI-20N (str. 36) Řídicí systém strana OSP-P300/P200 (str. 37) 6

8 CNC soustružnická centra GENOS série CNC soustruhy a soustružnická centra s jednou revolverovou hlavou a jedním nebo dvěma vřeteny. Vaše vstupní brána do světa přesného a produktivního soustružení. Genos L200-M Genos L250 Genos-L L250 L250E L200-M L200E-M L200-MY L200E-MY Velikost sklíčidla Max. soustružený průměr ø220 ø220 ø200 ø200 ø200 ø200 Max. soustružená délka Pojezdy (X, Z, Y, W) 160 /330 / / 160 /470 / / 165 /245 / / 165 /400 / / 165 /245 / 80 / 165 /400 / 80 / Hlavní vřeteno 107~ ~ ~ ~ ~ ~4500 Druhé vřeteno Poháněné nástroje ax. 50~6000 rad. 50~5000 ax. 50~6000 rad. 50~5000 ax. 50~6000 rad. 50~5000 ax. 50~6000 rad. 50~5000 Vrtání vřetena ø66 ø66 ø66 ø66 ø66 ø66 Počet nástrojů Půdorysná plocha stroje

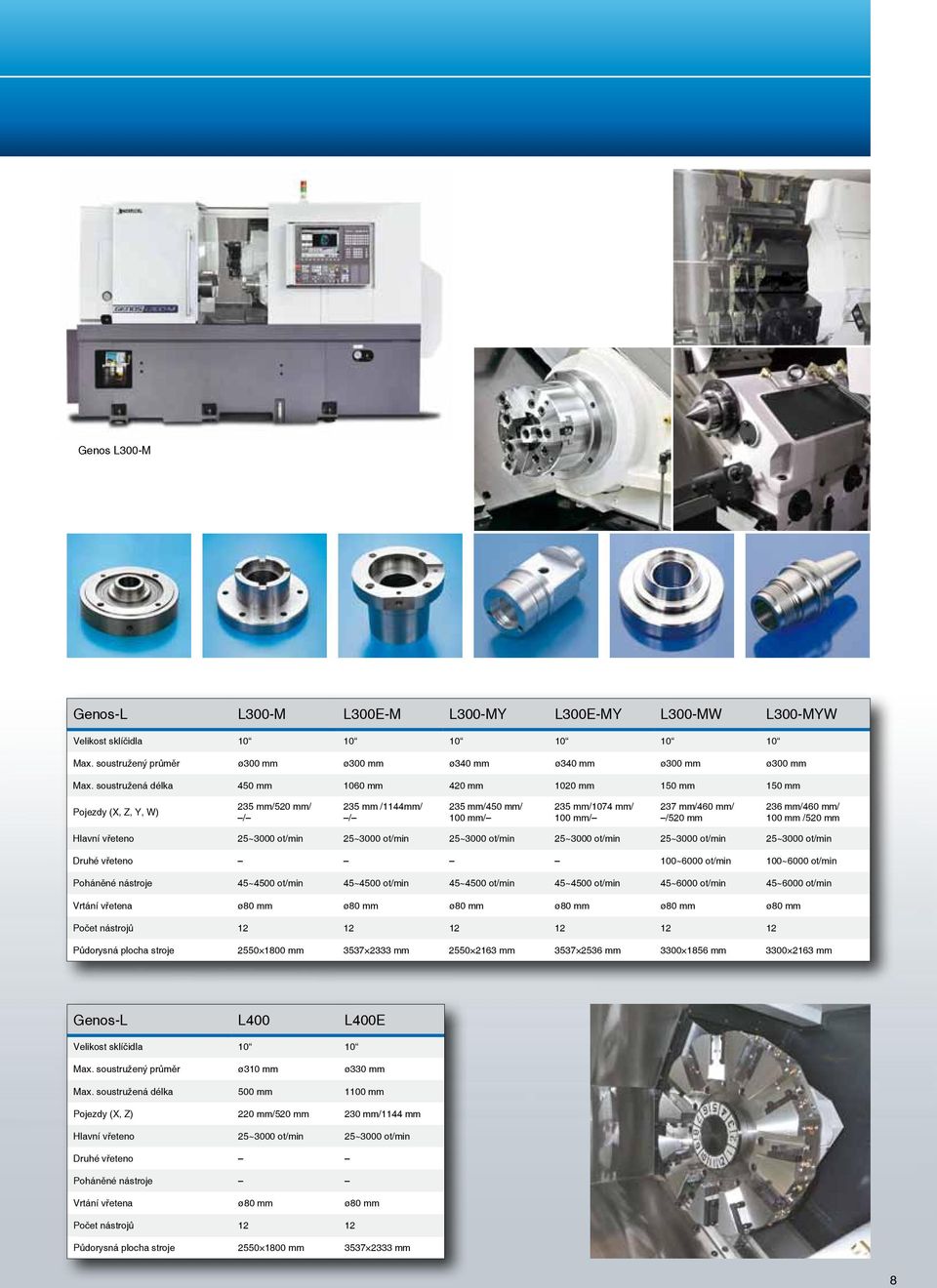

9 Genos L300-M Genos-L L300-M L300E-M L300-MY L300E-MY L300-MW L300-MYW Velikost sklíčidla Max. soustružený průměr ø300 ø300 ø340 ø340 ø300 ø300 Max. soustružená délka Pojezdy (X, Z, Y, W) 235 /520 / / 235 /1144/ / 235 /450 / 100 / 235 /1074 / 100 / 237 /460 / / /460 / 100 /520 Hlavní vřeteno 25~ ~ ~ ~ ~ ~3000 Druhé vřeteno 100~ ~6000 Poháněné nástroje 45~ ~ ~ ~ ~ ~6000 Vrtání vřetena ø80 ø80 ø80 ø80 ø80 ø80 Počet nástrojů Půdorysná plocha stroje Genos-L L400 L400E Velikost sklíčidla Max. soustružený průměr ø310 ø330 Max. soustružená délka Pojezdy (X, Z) 220 / /1144 Hlavní vřeteno 25~ ~3000 Druhé vřeteno Poháněné nástroje Vrtání vřetena ø80 ø80 Počet nástrojů Půdorysná plocha stroje

10 CNC soustružnická centra LB série CNC soustruhy a soustružnická centra s jednou revolverovou hlavou a jedním nebo dvěma vřeteny. Nedostižná kvalita provedení Velmi vysoká tuhost Široké spektrum provedení Snadná obsluha LB 2000EX (L) 2000EX (M) 2000EX (MY) 2000EX (W) Model T C 300 T C 300 T C EX (MW) Max. soustružený průměr ø430 ø430 ø360 ø360 ø360 ø360 ø430 ø360 Max. soustružená délka Pojezdy (X, Z, Y) 260 / 390 / 260 / 390 / 260 / 390 / 260 / 390 / 260 / 350 / / 350 / / 565 / 260 / 550 / Hlavní vřeteno 50~ ~ ~ ~ ~ ~ ~ ~6000 Druhé vřeteno 50~ ~6000 Poháněné nástroje 45~ ~ ~ ~ ~6000 Vrtání vřetena ø62 ø62 ø62 ø62 ø62 ø62 ø62 ø62 Počet nástrojů L:12 L:12 L/M:12 L/M:12 L/M:12 L/M:12 L:12 L/M:12 Půdorysná plocha stroje LB 2500EX (L) 2500EX (M) Model T T Max. soustružený průměr ø410 ø340 Max. soustružená délka Pojezdy (X, Z, Y, C) 260 /350 / / 260 /350 / /360 Hlavní vřeteno 45~ ~5000 Druhé vřeteno Poháněné nástroje 45~6000 Vrtání vřetena ø80 ø80 Počet nástrojů L:12 L/M:12 Půdorysná plocha stroje LB2000EXII 79

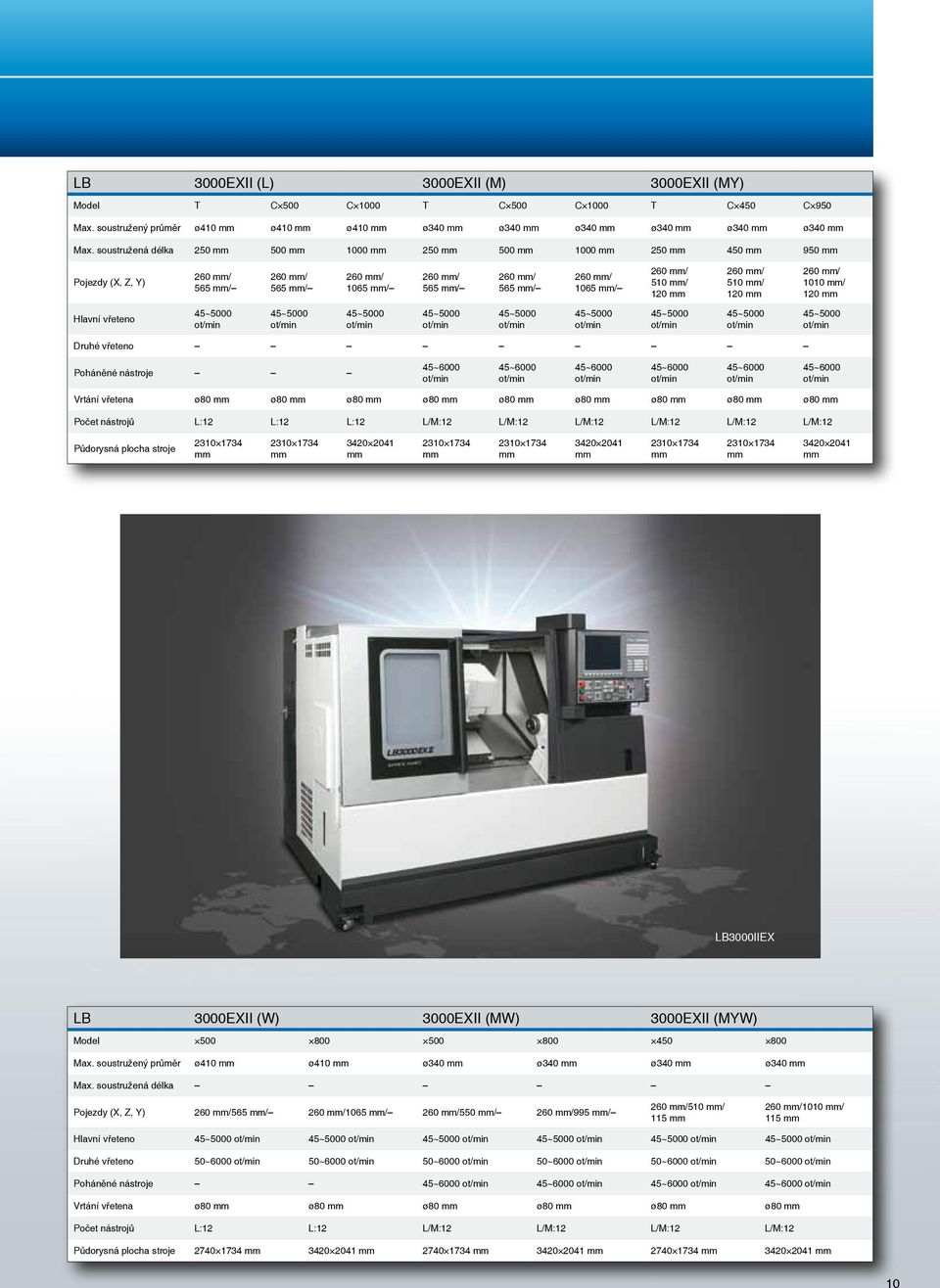

11 LB 3000EXII (L) 3000EXII (M) 3000EXII (MY) Model T C 500 C 1000 T C 500 C 1000 T C 450 C 950 Max. soustružený průměr ø410 ø410 ø410 ø340 ø340 ø340 ø340 ø340 ø340 Max. soustružená délka Pojezdy (X, Z, Y) 260 / 565 / 260 / 565 / 260 / 1065 / 260 / 565 / 260 / 565 / 260 / 1065 / 260 / 510 / / 510 / / 1010 / 120 Hlavní vřeteno 45~ ~ ~ ~ ~ ~ ~ ~ ~5000 Druhé vřeteno Poháněné nástroje 45~ ~ ~ ~ ~ ~6000 Vrtání vřetena ø80 ø80 ø80 ø80 ø80 ø80 ø80 ø80 ø80 Počet nástrojů L:12 L:12 L:12 L/M:12 L/M:12 L/M:12 L/M:12 L/M:12 L/M:12 Půdorysná plocha stroje LB3000IIEX LB 3000EXII (W) 3000EXII (MW) 3000EXII (MYW) Model Max. soustružený průměr ø410 ø410 ø340 ø340 ø340 ø340 Max. soustružená délka Pojezdy (X, Z, Y) 260 /565 / 260 /1065 / 260 /550 / 260 /995 / 260 /510 / /1010 / 115 Hlavní vřeteno 45~ ~ ~ ~ ~ ~5000 Druhé vřeteno 50~ ~ ~ ~ ~ ~6000 Poháněné nástroje 45~ ~ ~ ~6000 Vrtání vřetena ø80 ø80 ø80 ø80 ø80 ø80 Počet nástrojů L:12 L:12 L/M:12 L/M:12 L/M:12 L/M:12 Půdorysná plocha stroje

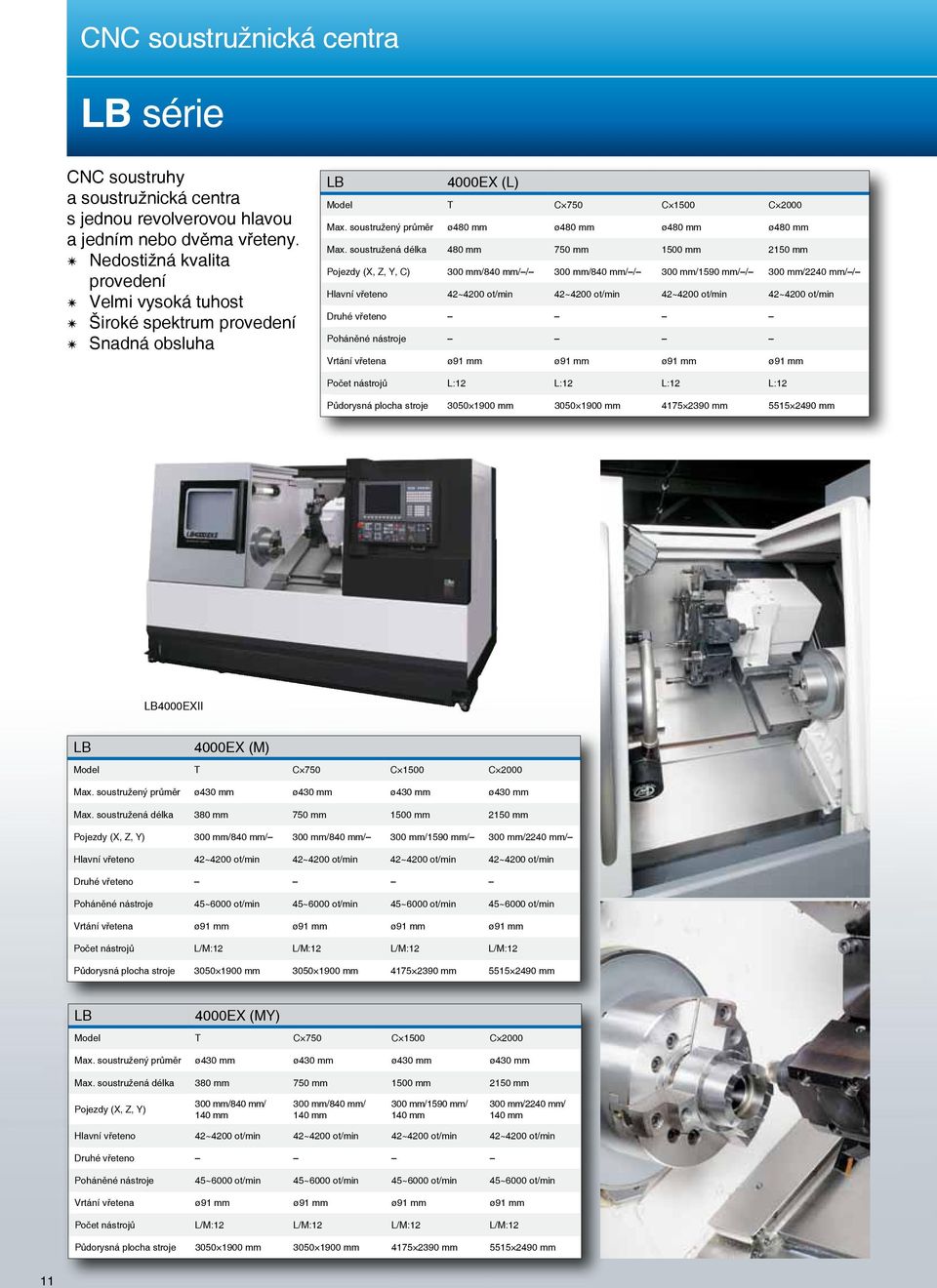

12 CNC soustružnická centra LB série CNC soustruhy a soustružnická centra s jednou revolverovou hlavou a jedním nebo dvěma vřeteny. Nedostižná kvalita provedení Velmi vysoká tuhost Široké spektrum provedení Snadná obsluha LB 4000EX (L) Model T C 750 C 1500 C 2000 Max. soustružený průměr ø480 ø480 ø480 ø480 Max. soustružená délka Pojezdy (X, Z, Y, C) 300 /840 / / 300 /840 / / 300 /1590 / / 300 /2240 / / Hlavní vřeteno 42~ ~ ~ ~4200 Druhé vřeteno Poháněné nástroje Vrtání vřetena ø91 ø91 ø91 ø91 Počet nástrojů L:12 L:12 L:12 L:12 Půdorysná plocha stroje LB4000EXII LB 4000EX (M) Model T C 750 C 1500 C 2000 Max. soustružený průměr ø430 ø430 ø430 ø430 Max. soustružená délka Pojezdy (X, Z, Y) 300 /840 / 300 /840 / 300 /1590 / 300 /2240 / Hlavní vřeteno 42~ ~ ~ ~4200 Druhé vřeteno Poháněné nástroje 45~ ~ ~ ~6000 Vrtání vřetena ø91 ø91 ø91 ø91 Počet nástrojů L/M:12 L/M:12 L/M:12 L/M:12 Půdorysná plocha stroje LB 4000EX (MY) Model T C 750 C 1500 C 2000 Max. soustružený průměr ø430 ø430 ø430 ø430 Max. soustružená délka Pojezdy (X, Z, Y) 300 /840 / /840 / /1590 / /2240 / 140 Hlavní vřeteno 42~ ~ ~ ~4200 Druhé vřeteno Poháněné nástroje 45~ ~ ~ ~6000 Vrtání vřetena ø91 ø91 ø91 ø91 Počet nástrojů L/M:12 L/M:12 L/M:12 L/M:12 Půdorysná plocha stroje

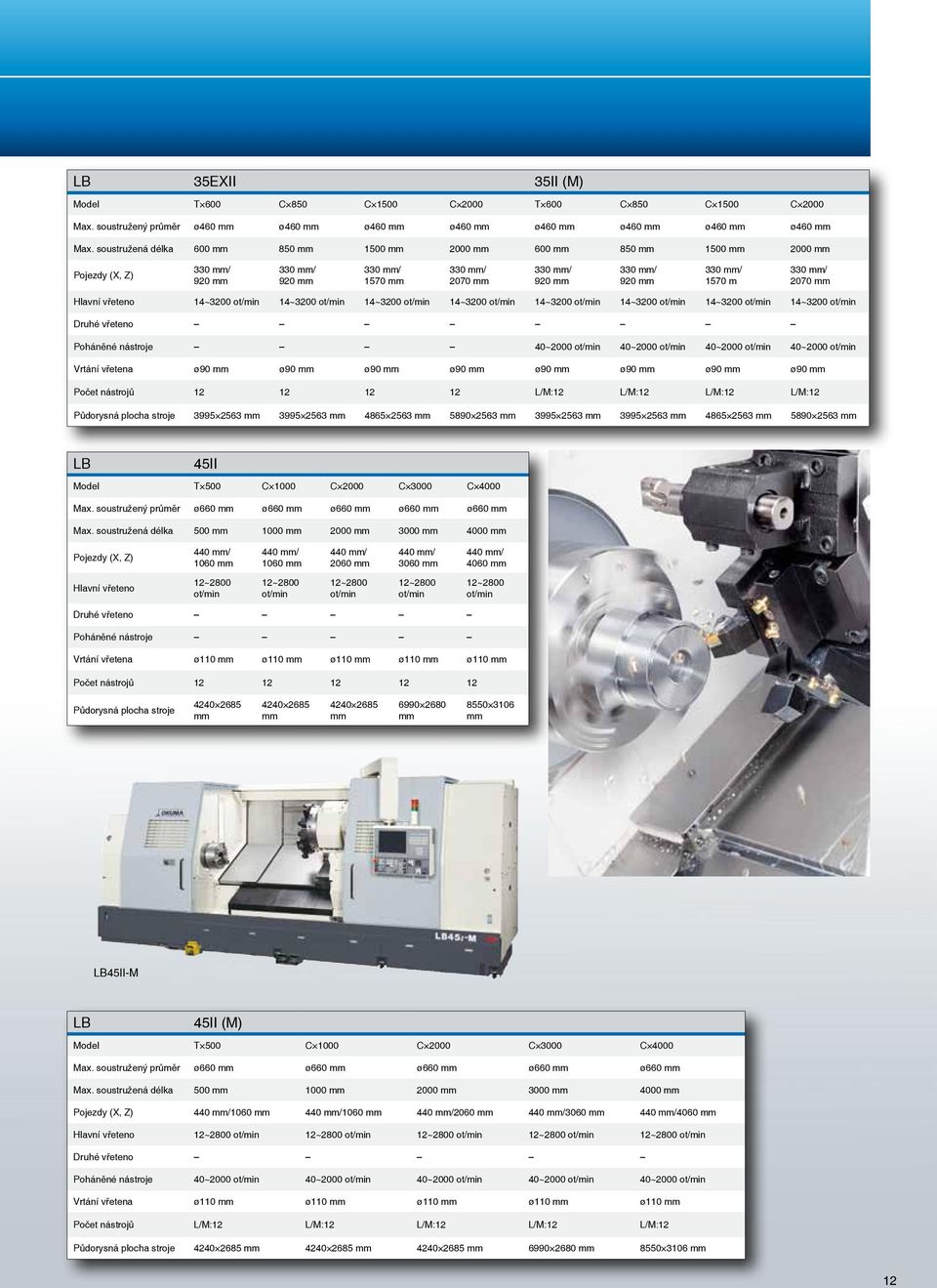

13 LB 35EXII 35II (M) Model T 600 C 850 C 1500 C 2000 T 600 C 850 C 1500 C 2000 Max. soustružený průměr ø460 ø460 ø460 ø460 ø460 ø460 ø460 ø460 Max. soustružená délka Pojezdy (X, Z) 330 / / / / / / / 1570 m 330 / 2070 Hlavní vřeteno 14~ ~ ~ ~ ~ ~ ~ ~3200 Druhé vřeteno Poháněné nástroje 40~ ~ ~ ~2000 Vrtání vřetena ø90 ø90 ø90 ø90 ø90 ø90 ø90 ø90 Počet nástrojů L/M:12 L/M:12 L/M:12 L/M:12 Půdorysná plocha stroje LB 45II Model T 500 C 1000 C 2000 C 3000 C 4000 Max. soustružený průměr ø660 ø660 ø660 ø660 ø660 Max. soustružená délka Pojezdy (X, Z) 440 / / / / / 4060 Hlavní vřeteno 12~ ~ ~ ~ ~2800 Druhé vřeteno Poháněné nástroje Vrtání vřetena ø110 ø110 ø110 ø110 ø110 Počet nástrojů Půdorysná plocha stroje LB45II-M LB 45II (M) Model T 500 C 1000 C 2000 C 3000 C 4000 Max. soustružený průměr ø660 ø660 ø660 ø660 ø660 Max. soustružená délka Pojezdy (X, Z) 440 / / / / /4060 Hlavní vřeteno 12~ ~ ~ ~ ~2800 Druhé vřeteno Poháněné nástroje 40~ ~ ~ ~ ~2000 Vrtání vřetena ø110 ø110 ø110 ø110 ø110 Počet nástrojů L/M:12 L/M:12 L/M:12 L/M:12 L/M:12 Půdorysná plocha stroje

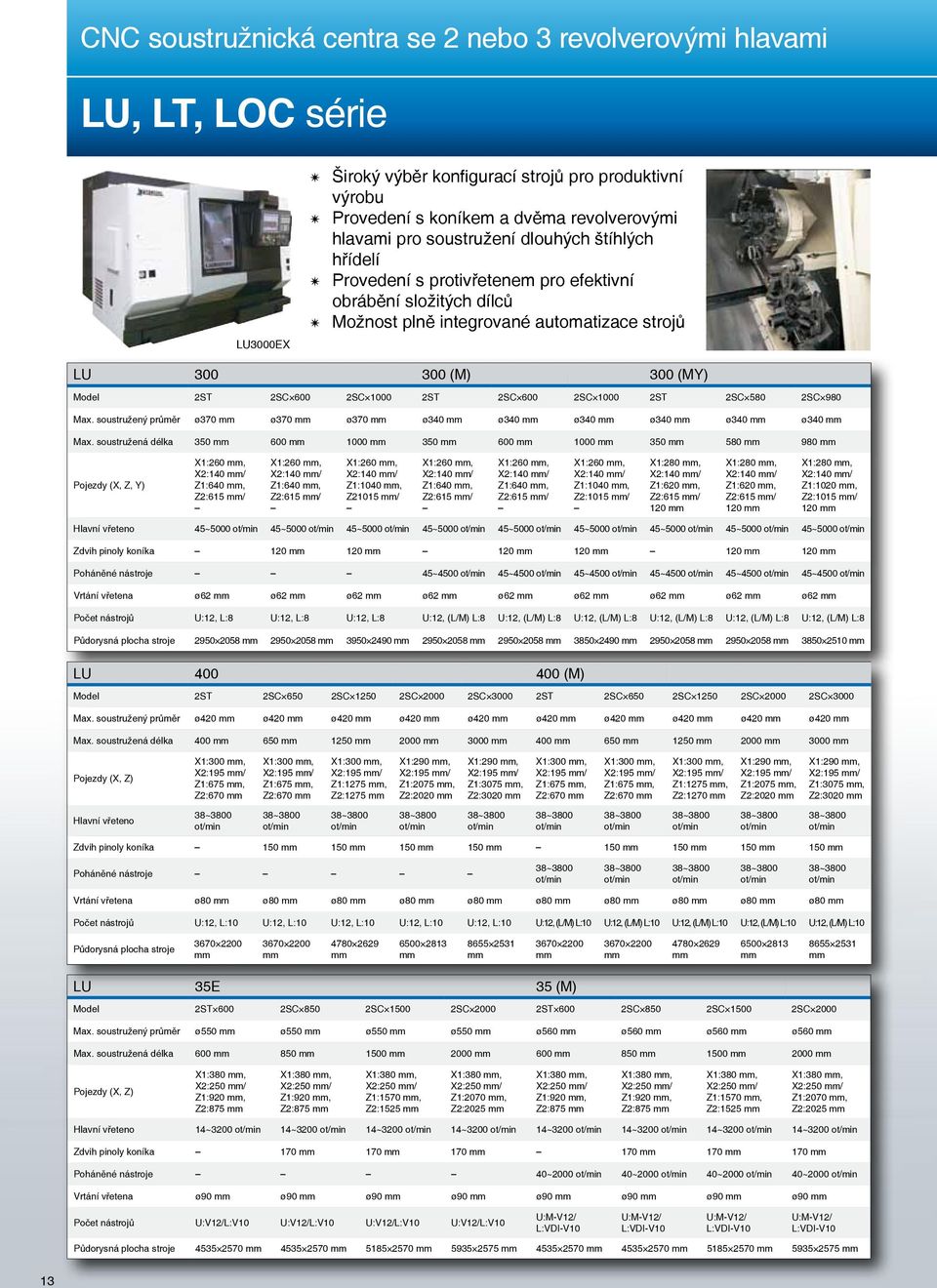

14 CNC soustružnická centra se 2 nebo 3 revolverovými hlavami LU, LT, LOC série LU3000EX Široký výběr konfigurací strojů pro produktivní výrobu Provedení s koníkem a dvěma revolverovými hlavami pro soustružení dlouhých štíhlých hřídelí Provedení s protivřetenem pro efektivní obrábění složitých dílců Možnost plně integrované automatizace strojů LU (M) 300 (MY) Model 2ST 2SC 600 2SC ST 2SC 600 2SC ST 2SC 580 2SC 980 Max. soustružený průměr ø370 ø370 ø370 ø340 ø340 ø340 ø340 ø340 ø340 Max. soustružená délka Pojezdy (X, Z, Y) X1:260, X2:140 / Z1:640, Z2:615 / X1:260, X2:140 / Z1:640, Z2:615 / X1:260, X2:140 / Z1:1040, Z21015 / X1:260, X2:140 / Z1:640, Z2:615 / X1:260, X2:140 / Z1:640, Z2:615 / X1:260, X2:140 / Z1:1040, Z2:1015 / X1:280, X2:140 / Z1:620, Z2:615 / 120 X1:280, X2:140 / Z1:620, Z2:615 / 120 X1:280, X2:140 / Z1:1020, Z2:1015 / 120 Hlavní vřeteno 45~ ~ ~ ~ ~ ~ ~ ~ ~5000 Zdvih pinoly koníka Poháněné nástroje 45~ ~ ~ ~ ~ ~4500 Vrtání vřetena ø62 ø62 ø62 ø62 ø62 ø62 ø62 ø62 ø62 Počet nástrojů U:12, L:8 U:12, L:8 U:12, L:8 U:12, (L/M) L:8 U:12, (L/M) L:8 U:12, (L/M) L:8 U:12, (L/M) L:8 U:12, (L/M) L:8 U:12, (L/M) L:8 Půdorysná plocha stroje LU (M) Model 2ST 2SC 650 2SC SC SC ST 2SC 650 2SC SC SC 3000 Max. soustružený průměr ø420 ø420 ø420 ø420 ø420 ø420 ø420 ø420 ø420 ø420 Max. soustružená délka Pojezdy (X, Z) X1:300, X2:195 / Z1:675, Z2:670 X1:300, X2:195 / Z1:675, Z2:670 X1:300, X2:195 / Z1:1275, Z2:1275 X1:290, X2:195 / Z1:2075, Z2:2020 X1:290, X2:195 / Z1:3075, Z2:3020 X1:300, X2:195 / Z1:675, Z2:670 X1:300, X2:195 / Z1:675, Z2:670 X1:300, X2:195 / Z1:1275, Z2:1270 X1:290, X2:195 / Z1:2075, Z2:2020 X1:290, X2:195 / Z1:3075, Z2:3020 Hlavní vřeteno 38~ ~ ~ ~ ~ ~ ~ ~ ~ ~3800 Zdvih pinoly koníka Poháněné nástroje 38~ ~ ~ ~ ~3800 Vrtání vřetena ø80 ø80 ø80 ø80 ø80 ø80 ø80 ø80 ø80 ø80 Počet nástrojů U:12, L:10 U:12, L:10 U:12, L:10 U:12, L:10 U:12, L:10 U:12, (L/M) L:10 U:12, (L/M) L:10 U:12, (L/M) L:10 U:12, (L/M) L:10 U:12, (L/M) L:10 Půdorysná plocha stroje LU 35E 35 (M) Model 2ST 600 2SC 850 2SC SC ST 600 2SC 850 2SC SC 2000 Max. soustružený průměr ø550 ø550 ø550 ø550 ø560 ø560 ø560 ø560 Max. soustružená délka Pojezdy (X, Z) X1:380, X2:250 / Z1:920, Z2:875 X1:380, X2:250 / Z1:920, Z2:875 X1:380, X2:250 / Z1:1570, Z2:1525 X1:380, X2:250 / Z1:2070, Z2:2025 X1:380, X2:250 / Z1:920, Z2:875 X1:380, X2:250 / Z1:920, Z2:875 X1:380, X2:250 / Z1:1570, Z2:1525 X1:380, X2:250 / Z1:2070, Z2:2025 Hlavní vřeteno 14~ ~ ~ ~ ~ ~ ~ ~3200 Zdvih pinoly koníka Poháněné nástroje 40~ ~ ~ ~2000 Vrtání vřetena ø90 ø90 ø90 ø90 ø90 ø90 ø90 ø90 Počet nástrojů U:V12/L:V10 U:V12/L:V10 U:V12/L:V10 U:V12/L:V10 U:M-V12/ L:VDI-V10 U:M-V12/ L:VDI-V10 U:M-V12/ L:VDI-V10 U:M-V12/ L:VDI-V10 Půdorysná plocha stroje

15 LU (M) Model 2ST 750 2SC SC SC ST 500 2SC SC SC 3000 Max. soustružený průměr ø660 ø660 ø660 ø660 ø650 ø650 ø650 ø650 Max. soustružená délka Pojezdy (X, Z) X1:440, X2:305 / Z1:1090, Z2:1025 X1:440, X2:305 / Z1:1090, Z2:1025 X1:440, X2:305 / Z1:2090, Z2:2025 X1:440, X2:305 / Z1:3090, Z2:3025 X1:440, X2:305 / Z1:1090, Z2:1025 X1:440, X2:305 / Z1:1090, Z2:1025 X1:440, X2:305 / Z1:2090, Z2:2025 X1:440, X2:305 / Z1:3090, Z2:3025 Hlavní vřeteno 12~ ~ ~ ~ ~ ~ ~ ~2800 Zdvih pinoly koníka Poháněné nástroje 40~ ~ ~ ~2000 Vrtání vřetena ø110 ø110 ø110 ø110 ø110 ø110 ø110 ø110 Počet nástrojů U:V12/L:V10 U:V12/L:V10 U:V12/L:V10 U:V12/L:V10 U:M-V12/L:VDI-V10 U:M-V12/L:VDI-V10 U:M-V12/L:VDI-V10 U:M-V12/L:VDI-V10 Půdorysná plocha stroje LU 3000EX 3000EX (M) Model 2ST 2SC 600 2ST 2SC 600 Max. soustružený průměr ø410 ø410 ø340 ø340 Max. soustružená délka LU Model Max. soustružený průměr Max. soustružená délka S DBC ø Pojezdy (X, Z) X1:260, X2:140 / Z1:685, Z2:615 X1:260, X2:140 / Z1:685, Z2:615 X1:260, X2:160 / Z1:685, Z2:615 X1:260, X2:160 / Z1:685, Z2:615 Hlavní vřeteno 45~ ~ ~ ~5000 Zdvih pinoly koníka Poháněné nástroje 45~ ~6000 Vrtání vřetena ø80 ø80 ø80 ø80 Počet nástrojů U:12/L:8 U:12/L:8 U:12/(L/M) L:8 U:12/(L/M) L:8 Půdorysná plocha stroje Pojezdy (XA~XB, ZA~ZB) 100 /570 Hlavní vřeteno 4000 Zdvih pinoly koníka 120 Poháněné nástroje Vrtání vřetena ø62 Počet nástrojů U:6/L:6 Půdorysná plocha stroje LOC Sklíčidlo ø850 ø1000 Max. soustružený průměr ø660 ø660 ø660 ø500 ø660 (1ST) ø500 ø660 (1ST) Max. soustružená délka Pojezdy (X, Z) X1:440, X2:305 / Z1:2090, Z2:2025 X1:440, X2:305 / Z1:2090, Z2:2025 X1:440, X2:305 / Z1:2090, Z2:2025 X1:470, X2:270 / Z1:2040, Z2:1425 (SC), 1015 (2SC) X1:470, X2:270 / Z1:2040, Z2:1425 (SC), 1015 (2SC) Hlavní vřeteno 11~ ~ ~1000 5~500 5~350 Zdvih pinoly koníka Poháněné nástroje Vrtání vřetena ø142 ø185 ø275 ø375 ø560 Počet nástrojů U:12/L:10 U:12/L:10 U:12/L:10 U:12/L:8 U:12/L:8 LT 300 (M) 300 (MY) Max. soustružený průměr ø350 ø350 Max. soustružená délka Pojezdy (X, Z, W, Y) XA:270, XB:230 / ZA:930, ZB:920 / 940 / XA:270, XB:230/ ZA:930, ZB:920 / 940 /160 Hlavní vřeteno 38~ ~5000 Druhé vřeteno 98~ ~5000 Poháněné nástroje 45~ ~4500 Vrtání vřetena ø62 ø62 Počet nástrojů L/M:12 L/M:12 Půdorysná plocha stroje Půdorysná plocha stroje LT 2000EX (M) 2000EX (MY) 2000EX (M) 2000EX (MY) 3000EX (M) 3000EX (MY) 3000EX (M) 3000EX (MY) Model 2 rev. hlavy 2 rev. hlavy 3 rev. hlavy 3 rev. hlavy 2 rev. hlavy 2 rev. hlavy 3 rev. hlavy 3 rev. hlavy Max. soustružený průměr ø210 ø210 ø210 ø210 ø350 ø350 ø350 ø350 Max. soustružená délka Pojezdy (X, Z, Y) XA, XB:205 / ZA, ZB:700, W:730 / XA, XB:205 / ZA, ZB:700, W:730 / YA:95, YB:95 XA, XB:205 / ZA:400, ZB:730, ZC:400, W:760 / XA, XB:205 / ZA:400, ZB:730, ZC:400, W:760 / YA, YC:95, YB:95 XA, XB:255 / ZA, ZB:930 / XA, XB:255 / ZA, ZB:930 / YA:125,YB:125 XA, XB, XC:255 / ZA, ZC:480, ZB:930 / XA, XB, XC: 255 / ZA, ZC:480, ZB:930/ YA, YC:125, YB:125 Vřeteno (L/R) 50~ ~ ~ ~ ~ ~ ~ ~5000 Poháněné nástroje (U/L rev. hl.) 45~ ~ ~ ~ ~ ~ ~ ~6000 Vrtání vřetena ø62 ø62 ø62 ø62 ø80 ø80 ø80 ø80 Počet nástrojů L/M:16 L/M:16 L/M:16 L/M:16 L/M:16 L/M:16 L/M:16 L/M:16 Půdorysná plocha stroje

16 Svislé CNC soustruhy vybavené revolverovou hlavou V, 2SP-V, LVT série Produktivní soustružení přírubových součástí do průměru 1000 Možnost provedení se dvěma pracovními prostory Široká nabídka automatizace V40R V80R V (2SP) 40R 60R 80R 100R Max. hmotnost obrobku 300 kg 500 kg 800 kg 1200 kg Max. soustružený průměr ø400 ø610 ø800 ø1000 Max. soustružená délka Pojezdy (X, Z) 265 / / / /890 Vřeteno 25~ ~ ~1250 4~1250 Poháněné nástroje (opce) Vrtání vřetena ø77 ø92 ø110 ø110 Počet nástrojů Vzdálenost mezi vřeteny (2SP) Půdorysná plocha stroje (2SP) (2SP) (2SP) V100R 2SP-dvojité provedení stroje 2SP-V40 2SP-V60 2SP-V80 715

17 LVT300 LVT400 LVT M M Velikost sklíčidla Max. soustružený průměr ø280 ø280 ø450 ø450 Max. soustružená délka Pojezdy (X, Z) / / / /490 Vřeteno 40~ ~ ~ ~3300 Poháněné nástroje 45~ ~3000 Vrtání vřetena ø62 ø62 ø80 ø80 Počet nástrojů L:12 L+M:12 L:12 L+M:12 Půdorysná plocha stroje

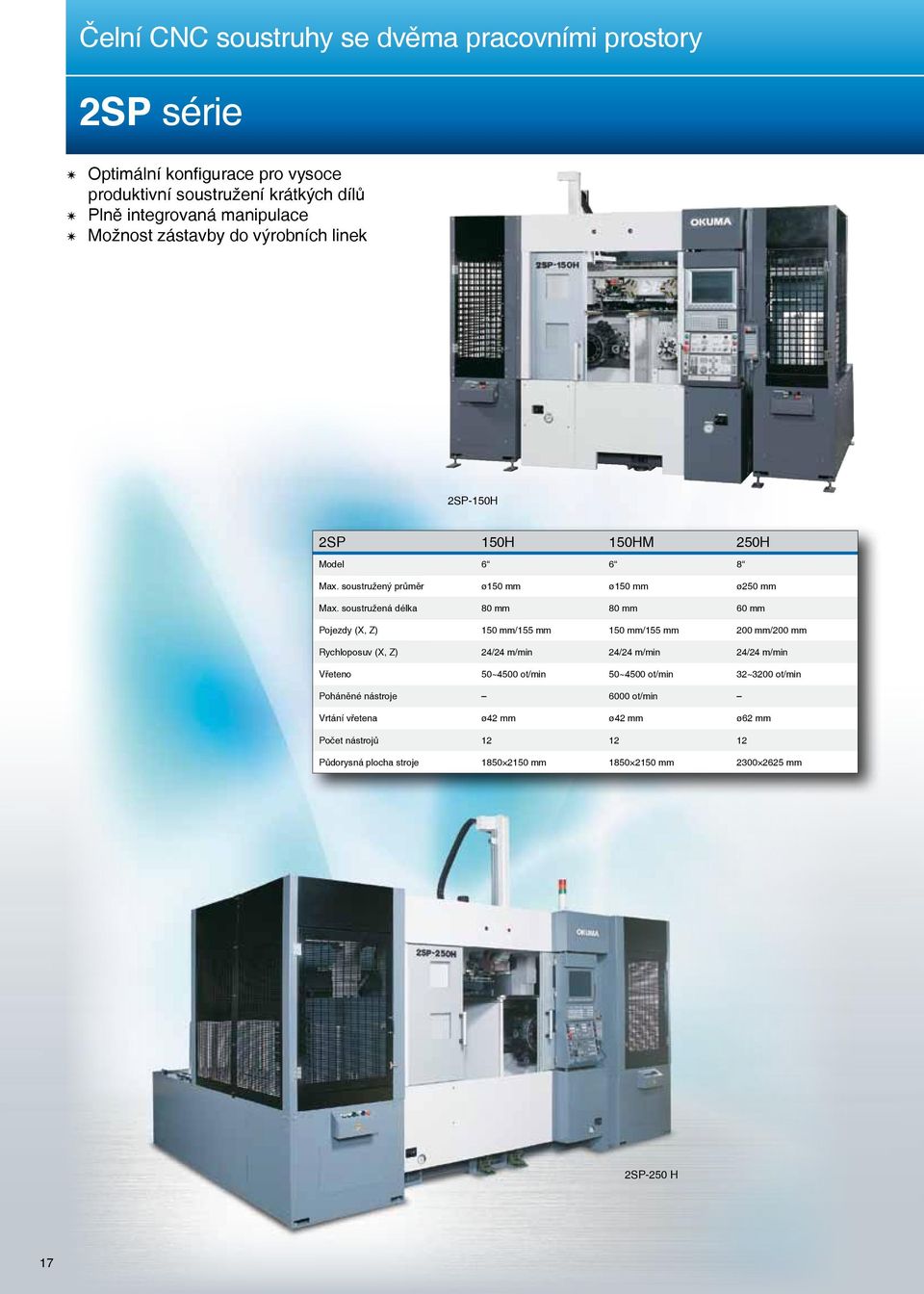

18 Čelní CNC soustruhy se dvěma pracovními prostory 2SP série Optimální konfigurace pro vysoce produktivní soustružení krátkých dílů Plně integrovaná manipulace Možnost zástavby do výrobních linek 2SP-150H 2SP 150H 150HM 250H Model Max. soustružený průměr ø150 ø150 ø250 Max. soustružená délka Pojezdy (X, Z) 150 / / /200 Rychloposuv (X, Z) 24/24 m/min 24/24 m/min 24/24 m/min Vřeteno 50~ ~ ~3200 Poháněné nástroje 6000 Vrtání vřetena ø42 ø42 ø62 Počet nástrojů Půdorysná plocha stroje SP-250 H 717

19 2SP-25H 2SP-10HG 2SP 10HG 25H/HG 35H/HG Max. soustružený průměr ø100 ø350 ø380 Max. soustružená délka Pojezdy (X, Z) 150 / / /230 Vřeteno 50~ ~ ~2000 Vrtání vřetena ø52 ø62 ø82 Počet nástrojů Půdorysná plocha stroje SP-25HG 18

20 CNC soustruhy pro obrábění automobilových disků LAW série Soustružnické stroje konstruované pro výrobu hliníkových disků Vysoká produktivita výroby, specializovaná vřetena a upínače Možnost automatizace a zástavby do výrobních linek LAW 2S V24 Max. průměr soustruženého disku Max. soustružený průměr U:ø630 / L:ø480 ø660 Max. soustružená délka 660 Pojezdy (X, Z) 865 / /660 Hlavní vřeteno 200~ ~3000 Rychloposuv (X, Z) 15/20 m/min 24/24 m/min Poháněné nástroje Vrtání vřetena ø53 ø90 Počet nástrojů U/L 6/4 6/6 Půdorysná plocha stroje LAW-V24 LAW-2S 719

21 LAW Max. průměr soustruženého disku Max. soustružený průměr Max. soustružená délka Pojezdy (X, Z) Hlavní vřeteno Rychloposuv (X, Z) FII 18 10J ø / ~ /20 m/min Poháněné nástroje Vrtání vřetena ø53 Počet nástrojů U/L 12 Půdorysná plocha stroje LAW-FII LAW-FL 20

22 CNC multifunkční obráběcí centra MULTUS, Mac Turn série Dokonalá symbióza mechaniky stroje s pohony, řízením a odměřováním Okuma One Source. First Choice. MULTUS B300II Multus B200II B300II Model 550 C-550 C-750 W-750 T-900 C-900 W-900 Max. soustružený průměr ø600 ø600 ø600 ø600 ø630 ø630 ø630 Max. soustružená délka Pojezdy (X, Z, Y, W, B) 500 / 600 /160 / / / 600 /160 / / /800 / 160 / / /800 / 160 /810 / /935 / 160 / / /935 / 160 / / /935 / 160 /1000 / 225 Hlavní vřeteno 50~ ~ ~ ~ ~ ~ ~5000 Druhé vřeteno 50~ ~5000 Poháněné nástroje 50~ ~ ~ ~ ~ ~ ~6000 Vrtání vřetena ø62 ø62 ø62 ø62 ø62 ø62 ø62 Počet nástrojů 20 (40, 60) 20 (40, 60) 20 (40, 60) 20 (40, 60) 20 (40, 60) 20 (40, 60) 20 (40, 60) Půdorysná plocha stroje Multus B400II Model T-1500 C-1500 W-1500 C-2000 W-2000 Max. soustružený průměr ø710 ø710 ø710 ø710 ø710 Max. soustružená délka Pojezdy (X, Z, Y, W, B) 690 / 1545 / 230 / / / 1545 / 230 / / / 1545 / 230 / 1550 / / 2045 / 230 / / / 2045 / 230 / 2050 /225 Hlavní vřeteno 38~ ~ ~ ~ ~3800 Druhé vřeteno 38~ ~3800 Poháněné nástroje 50~ ~ ~ ~ ~6000 Vrtání vřetena ø80 ø80 ø80 ø80 ø80 Počet nástrojů 20 (40, 60) 20 (40, 60) 20 (40, 60) 20 (40, 60) 20 (40, 60) Půdorysná plocha stroje MULTUS B400II 721

23 Multus B550 B750 B750-W Model Max. soustružený průměr ø830 m ø1050 ø1050 ø1050 ø1050 ø1050 ø1050 Max. soustružená délka Pojezdy (X, Z, Y, W, B) 925 /2215 / 520 / / -30 ~ /3215 / 660 / / -30 ~ /4215 / 660 / / -30 ~ /6215 / 660 / / -30 ~ /3215 / 660 /3100 / -30 ~ /4215 / 660 /3395 / -30 ~ /6215 / 660 /4595 / -30 ~+210 Hlavní vřeteno 30~ ~ ~ ~ ~ ~ ~2000 Druhé vřeteno 11~ ~ ~2000 Poháněné nástroje 40~ ~ ~ ~ ~ ~ ~5000 Vrtání vřetena ø112 ø142 ø142 ø142 ø142 ø142 ø142 Počet nástrojů 40 (80, 160) 40 (80, 160) 40 (80, 160) 40 (80, 160) 40 (80, 160) 40 (80, 160) 40 (80, 160) Půdorysná plocha stroje MULTUS B750 Mac Turn 250 Mac Turn 550W MacTurn W W W Model T C T C C 2000 C Max. soustružený průměr ø550 ø550 ø550 ø550 ø550 ø550 ø720 ø720 ø720 ø720 Max. soustružená délka Pojezdy (X, Z, Y, B) XA:475, XB:160 / ZA:1170, ZB:1155 / 160 / 210 XA:475, XB:160 / ZA:1170, ZB:1155 / 160 / 210 XA:475, XB:160 / ZA:1170, ZB:1155 / 160 / 210 XA:505, XB:210 / ZA:1670, ZB:1655 / 190 / 210 XA:505, XB:210 / ZA:1670, ZB:1655 / 190 / 210 XA:505, XB:210 / ZA:1670, ZB:1655 / 190 / 210 XA:660, XB:230 / ZA:2215, ZB:2100 / 250 / -30 ~+210 XA:660, XB:230 / ZA:3215, ZB:3100 / 250 / -30 ~+210 XA:660, XB:230 / ZA:2215, ZB:2100 / 250 / -30 ~+210 XA:660, XB:230 / ZA:3215, ZB:3100 / 250 / -30 ~+210 Hlavní vřeteno ~3500 ot/ min Druhé vřeteno Poháněné nástroje U: 40~5000 (L: 30~3000 ) 35~3500 ot/ min U: 40~5000 (L: 30~3000 ) 35~3500 ot/ min 14~3800 ot/ min U: 40~5000 (L: 30~3000 ) 35~3500 ot/ min 14~3800 ot/ min U: 40~5000 (L: 30~3000 ) Vrtání vřetena ø62 ø62 ø62 ø62 ø62 ø62 ø90 ø90 ø90 ø90 Počet nástrojů U: 30 (44, 80, 120), L: 12 U: 30 (44, 80, 120), L: 12 U: 30 (44, 80, 120), L: 12 U: 30 (44, 80, 120), L: 12 U: 30 (44, 80, 120), L: 12 U: 30 (44, 80, 120), L: 12 U: 32 (50, 80, 120, 180), L: 12 U: 32 (50, 80, 120, 180), L: 12 U: 32 (50, 80, 120, 180), L: 12 U: 32 (50, 80, 120, 180), L: 12 Půdorysná plocha stroje

24 Svislá CNC multifunkční obráběcí centra VTM, VTR, MILLAC série Vysoce produktivní soustružení Možnost využití poháněných nástrojů Pětiosá konfigurace s frézovacím vřetenem (VTM) VTM Typ upínání BT50 BT50 BT50 Max. soustružený průměr ø650 ø1000 ø2000 Max. soustružená délka Max. hmotnost obrobku 800 kg 800 kg 7000 kg VTM-65 Pojezdy (X, Y, Z, B) 500 / /635 / 650 / /840 / 1600 / /1200 / Hlavní vřeteno Poháněné nástroje 10~1250 L: 2000 U: 4500 ot/mim L: 6~250 U: 13~1250 L: 2000 U: 4500 L: 5~84 U: 10~200 L: 2000 U: 4500 Vrtání vřetena ø110 ø110 ø160 Počet nástrojů Půdorysná plocha stroje VTM-100 VTM-200 VTR-350A VTR 160A 350A Typ upínání BT50 BT50 Max. soustružený průměr ø1250 ø3500 Max. soustružená délka Max. hmotnost obrobku kg kg Pojezdy (X, Z, W) /900 / /1250 /800 Hlavní vřeteno 1~400 1~160 Poháněné nástroje 30~ ~3000 Počet nástrojů VTR-160A Půdorysná plocha stroje

25 VTM 80YB 1200YB 200YB Typ upínání BT50 MAS BT50 [CAPTO C8, HSK-A100] BT50 Max. soustružený průměr ø800 ø1200 ø2000 Max. soustružená délka Max. hmotnost obrobku 1500 kg 2500 kg 7000 kg Pojezdy (X, Y, Z, C, B) 1120 /710 / 1135 /360 / /1000 / 1080 /360 / /1600 / 1400 /360 /90 Soustružnické vřeteno 8~800 5~500 6~400 VTM-80YB Frézovacívřeteno ~ Počet nástrojů 36 (60, 120) 36 (60, 120) 36 (60, 120) Půdorysná plocha stroje VTM-1200YB VTM-200YB MILLAC Typ upínání Max. průměr obrobku Max. délka obrobku Max. hmotnost obrobku Pojezdy (X, Y, Z, A) Rychloposuv (X, Y, Z) Hlavní vřeteno Druhé vřeteno 33TU MAS BT40 ø kg 340 /450 /350 / -30 ~120 40/40/40 m/min 10~ ~12000 Počet nástrojů 16 Půdorysná plocha stroje MILLAC 33TU 24

26 CNC multifunkční obráběcí centra s kolébkou MU série Vysoká tuhost a dynamika při víceosém obrábění Pokročilé funkce řídicího systému OSP-300 zaručují výjimečnou přesnost a dosahovanou jakost povrchu Možnost provedení s funkcí soustružení MU-400VA MU 400VA 500VA 500VA-L Velikost stolu ø400 ø500 ø530 Zatížení stolu 300 kg 500 kg 500 kg Max. rozměry obrobku ø600 H400 ø730 H500 ø730 H500 Pojezdy (X, Y, Z, A, C) 762 /462 /460 /+20~+110 / /660 /540 /+20~+110 / /660 /540 /+20~+110 /360 Rychloposuv (X, Y, Z, A, C) 40/40/32 m/min/14,4 /min/18 /min 40/40/32 m/min/18 /min/18 /min 40/40/32/18 /min/18 /min Frézovací vřeteno Soustružnické vřeteno 1000 Typ upínání MAS BT40 [HSK] MAS BT40 [HSK-A63] MAS BT40 [HSK-A63] Počet nástrojů 20 (32, 48, 78~338) 20 (32, 48, 78~338) 20 (32, 48, 78~338) Půdorysná plocha stroje L provedení s možností soustružení MU-500VA-L 725

27 MU-10000H MU 6300V (vřeteno kužel 40) 6300V (vřeteno kužel 50) 10000H Velikost stolu ø630 ø (paleta) Zatížení stolu 600 kg 600 kg 2500 kg (paleta) Max. rozměry obrobku ø ø ø1500 H1125 Pojezdy (X, Y, Z, A, C) 925 /1050 /600 /+90 ~+120 / /1050 /600 /+90 ~+120 / /1600 /1600 /+25 ~-115 / ±360 (B osa) Rychloposuv (X, Y, Z, A, C) 50/50/50 m/min / 30 / 90 50/50/50 m/min / 30 / 90 42/42/42 m/min / 4320 /min / 7200 /min (B osa) Frézovací vřeteno ~6000 Soustružnické vřeteno Typ upínání MAS BT40 MAS BT50 MAS BT50 Počet nástrojů 32 (48, 100) 32 (48, 100) 81 (129, 177) Půdorysná plocha stroje MU-6300V 26

28 CNC svislá obráběcí centra Genos M, MB-V, MA-V, MP-V, MF-V série Vysoce tuhá portálová konstrukce stroje Vynikající předpoklady pro minimalizaci tepelných deformací Výkonné vřetenové jednotky Ergonomická konstrukce GENOS M460-VE M560-V Velikost stolu Max. zatížení stolu 700 kg 900 kg Pojezdy (X, Y, Z) 762 /460 / /560 /460 Rychloposuv (X, Y, Z) 40/40/32 m/min 40/40/32 m/min Vřeteno Typ upínání MAS BT40 MAS BT40 Počet nástrojů Půdorysná plocha stroje GENOS M460-VE GENOS M MB-46VA MB 46VA/B [46VAE] 56VA/B 66VA/B Velikost stolu [ ] Max. zatížení stolu 500 kg [700 kg] 900 kg 1500 kg Pojezdy (X, Y, Z) 560 /460 /460 [762 /460 /460 ] 1050 /560 / /660 /660 Rychloposuv (X, Y, Z) 40/40/32 m/min 40/40/32 m/min 40/40/32 m/min Vřeteno 8000 (VA) 6000 (VB) 8000 (VA) 6000 (VB) 8000 (VA) 6000 (VB) Typ upínání MAS BT40/HSK-A63 (VA) MAS BT50 (VB) MAS BT40/HSK-A63 (VA) MAS BT50 (VB) MAS BT40/HSK-A63 (VA) MAS BT50 (VB) Počet nástrojů 20 (32) 20 (32) 20 (32) MB-66VA Půdorysná plocha stroje [ ]

29 MP-46V určen pro vysoce přesné aplikace a výrobu forem/zápustek MP Velikost stolu Max. zatížení stolu Pojezdy (X, Y, Z) Rychloposuv (X, Y, Z) Vřeteno Typ upínání 46V kg 660 /460 /360 24/24/24 m/min (30000, 15000) HSK, BT-40 MP-46V Počet nástrojů 20 (32, 48) Půdorysná plocha stroje MF svislá obráběcí centra s dvoupaletovým výměníkem MF 46VA 46VB Velikost palety Max. zatížení palety 400 kg 400 kg Pojezdy (X, Y, Z) 40/40/32 m/min 40/40/32 m/min Rychloposuv (X, Y, Z) 762 /560 / /560 /460 Vřeteno Typ upínání MAS BT40 (HSK-A63) MAS BT50 Počet nástrojů 20 (32, 48) 20 (32) Půdorysná plocha stroje MF-45VA MA-V svislá obráběcí centra pro výkonné frézování MA 550VB 650VB Velikost stolu Max. zatížení stolu 1000 kg 1500 kg Pojezdy (X, Y, Z) 1300 /560 / /660 /610 Rychloposuv (X, Y, Z) 40/40/30 m/min 40/40/30 m/min Vřeteno 6000 (12000, 25000) 6000 (12000, 25000) Typ upínání MAS BT50 (HSK-A63) MAS BT50 (HSK-A63) Počet nástrojů 32 (48) 32 (48) Půdorysná plocha stroje MA-550VB 28

30 CNC svislá obráběcí centra MILLAC-V série Vysoká tuhost stroje, vřeteno s kuželem velikosti #50 Široké možnosti uplatnění MILLAC 761V MILLAC 852V MILLAC 761V 852V 1052V Velikost stolu Zatížení stolu 2000 kg 2500 kg 5000 kg Pojezdy (X, Y, Z) 1540 /760 / /850 / /1060 /800 Rychloposuv (X, Y, Z) 16/16/16 m/min 16/16/16 m/min 16/16/16 m/min Vřeteno Typ upínání MAS-BT50 MAS-BT50 MAS-BT50 Počet nástrojů 36 (54) 36 (54) 36 (54) Půdorysná plocha stroje MILLAC 1052V 729

31 MILLAC 44V 44V (2 palety) Velikost stolu Velikost palety Zatížení stolu 250 kg 200 kg Pojezdy (X, Y, Z) 560 /410 / /410 /410 Rychloposuv (X, Y, Z) 5 m/min (30 m/min) 5 m/min (30 m/min) Vřeteno Typ upínání MAS BT-40 MAS BT-40 Počet nástrojů 16 (24) 16 (24) Půdorysná plocha stroje CNC svislá pětiosá obráběcí centra s dvoupaletovou výměnou MILLAC 800VH 1000VH Velikost palety MILLAC 44V Zatížení palety 1000 kg 2000 kg Pojezdy (X, Y, Z) 1020 / 1020 / / 1300 /1000 Rychloposuv (X, Y, Z) 30/30/30 m/min 24/24/12 m/min Vřeteno 100~ ~6000 Typ upínání MAS BT50 MAS BT50 Počet nástrojů Půdorysná plocha stroje MILLAC 1000VH 30

32 CNC portálová obráběcí centra MCV, MCR série Více než 50ti letá tradice vývoje a výroby Široký sortiment velikostí a příslušenství Dokonalé souznění mechaniky a řízení Okuma One source. First choice. MCR AF Velikost stolu Zatížení stolu kg kg Pojezdy (X, Y, Z) 2600 / 1500 / / 2000 / 800 Rychloposuv (X, Y, Z) 20/20/10 m/min 20/20/10 m/min Vřeteno 30~ ~8000 Typ upínání MAS BT50 MAS BT50 Počet nástrojů 24 (32~72) 24 (32~72) Půdorysná plocha stroje MCV MCR-BIII AII Velikost stolu Zatížení stolu 6000 kg 8000 kg kg kg kg Pojezdy (X, Y, Z) 2000 / 1600 / / 1600 /450 MCV-AII 3000 / 2000 / / 2000 / / 2000 /450 Rychloposuv (X, Y, Z) 20/10/10 m/min 20/10/10 m/min 20/10/10 m/min 20/10/10 m/min 20/10/10 m/min Vřeteno 30~ ~ ~ ~ ~4000 Typ upínání MAS BT50 MAS BT50 MAS BT50 MAS BT50 MAS BT50 Počet nástrojů 24 (50, 72, 100) 24 (50, 72, 100) 24 (50, 72, 100) 24 (50, 72, 100) 24 (50, 72, 100) Půdorysná plocha stroje MCR Velikost stolu Zatížení stolu Pojezdy (X, Y, Z) Rychloposuv (X, Y, Z) Vřeteno Typ upínání A ~ ~35000 kg 3200~8000 / 2500~3500 / 650 (800) 20/20/10 m/min 4000 MAS BT50 Počet nástrojů 32 (50~180) Půdorysná plocha stroje ~ MCR A5C Velikost stolu Zatížení stolu kg kg kg 1400 kg kg kg kg kg Pojezdy (X, Y, Z-pinola) Rychloposuv (X, Y, Z-pinola) 3200 / 2500 / / 2500 / / 2500 / / 3000 / / 3000 / / 3000 / / 3000 / / 3500 / /20/10 m/min 20/20/10 m/min 20/20/10 m/min 20/20/10 m/min 20/20/10 m/min 20/20/10 m/min 20/20/10 m/min 20/20/10 m/min Vřeteno 30~ ~ ~ ~ ~ ~ ~ ~4000 Typ upínání MAS BT50 MAS BT50 MAS BT50 MAS BT50 MAS BT50 MAS BT50 MAS BT50 MAS BT50 Počet nástrojů 50 (72, 100, 120, 180) 50 (72, 100, 120, 180) 50 (72, 100, 120, 180) 50 (72, 100, 120, 180) 50 (72, 100, 120, 180) 50 (72, 100, 120, 180) 50 (72, 100, 120, 180) 50 (72, 100, 120, 180) Půdorysná plocha stroje MCR A5C Velikost stolu Zatížení stolu kg kg kg kg kg kg Pojezdy (X, Y, Z-pinola) Rychloposuv (X, Y, Z-pinola) 6500 / 3500 / / 3500 / / 4000 / / 4000 / / 4000 / / 4000 / /20/10 m/min 15/20/10 m/min 15/15/10 m/min 15/15/10 m/min 15/15/10 m/min 15/15/10 m/min Vřeteno 30~ ~ ~ ~ ~ ~4000 Typ upínání MAS BT50 MAS BT50 MAS BT50 MAS BT50 MAS BT50 MAS BT50 Počet nástrojů 50 (72, 100, 120, 180) 50 (72, 100, 120, 180) 50 (72, 100, 120, 180) 50 (72, 100, 120, 180) 50 (72, 100, 120, 180) 50 (72, 100, 120, 180) Půdorysná plocha stroje MCR-AF 731

33 Stroje s přestavitelným příčníkem MCR BIII20E BIII25E Velikost stolu Zatížení stolu kg kg kg kg kg kg kg Pojezdy (X, Y, Z, W) 3300 / 2700 / 800 / / 2700 / 800 / / 2700 / 800 / / 3200 / 800 / / 3200 / 800 / / 3200 / 800 / / 3200 / 800 /1000 Rychloposuv (X, Y, Z) 15/20/15 m/min 15/20/15 m/min 15/20/15 m/min 15/20/15 m/min 15/20/15 m/min 15/20/15 m/min 15/20/15 m/min Vřeteno 10~ ~ ~ ~ ~ ~ ~4000 Typ upínání MAS BT50 MAS BT50 MAS BT50 MAS BT50 MAS BT50 MAS BT50 MAS BT50 Počet nástrojů Půdorysná plocha stroje MCR BIII30E BIII35E Velikost stolu Zatížení stolu kg kg kg kg kg kg kg kg kg kg Pojezdy (X, Y, Z, W) 5000 / 3700 / 800 / / 3700 / 800 / / 3700 / 800 / / 3700 / 800 / / 3700 / 800 / / 4200 / 800 / / 4200 / 800 / / 4200 / 800 / / 4200 / 800 / / 4200 / 800 / 1300 Rychloposuv (X, Y, Z) 15/20/15 m/min 15/20/15 m/min 15/20/15 m/min 15/20/15 m/min 15/20/15 m/min 15/20/15 m/min 15/20/15 m/min 15/20/15 m/min 15/20/15 m/min 15/20/15 m/min Vřeteno 10~ ~ ~ ~ ~ ~ ~ ~ ~ ~4000 Typ upínání MAS BT50 MAS BT50 MAS BT50 MAS BT50 MAS BT50 MAS BT50 MAS BT50 MAS BT50 MAS BT50 MAS BT50 Počet nástrojů Půdorysná plocha stroje Stroje s pevným příčníkem MCR BIII16F BIII20F BIII25F Velikost stolu m m Zatížení stolu 6000 kg 8000 kg kg kg kg kg kg kg Pojezdy (X, Y, Z, W) 2000 /2300 / 800 / /2300 / 800 / /2700 / 800 / /2700 / 800 / /2700 / 800 / /3200 / 800 / /3200 / 800 / /3200 / 800 /2600 Rychloposuv (X, Y, Z) 20/20/15 m/min 20/20/15 m/min 20/20/15 m/min 20/20/15 m/min 15/20/15 m/min 15/20/15 m/min 15/20/15 m/min 15/20/15 m/min Vřeteno 10~ ~ ~ ~ ~ ~ ~ ~4000 Typ upínání MAS BT 50 MAS BT 50 MAS BT 50 MAS BT 50 MAS BT 50 MAS BT 50 MAS BT 50 MAS BT 50 Počet nástrojů Půdorysná plocha stroje MCR BIII30F Velikost stolu Zatížení stolu kg kg kg Pojezdy (X, Y, Z, W) 5000 /3700 / 800 / /3700 / 800 / /3700 / 800 /3100 Rychloposuv (X, Y, Z) 15/20/15 m/min 15/20/15 m/min 15/20/15 m/min Vřeteno 10~ ~ ~4000 Typ upínání MAS BT 50 MAS BT 50 MAS BT 50 Počet nástrojů Půdorysná plocha stroje

34 CNC vodorovná obráběcí centra MA, MB série MA: Vysoká tuhost provedení Široký výběr vřetenových jednotek Univerzální použití MB: Výjimečná dynamika stroje Minimalizace vedlejších časů Vysokootáčková vřetena pro obrábění slitin Al a neželezných kovů MA-400HA MA-600HII MA 400HA 500HII 600HII 800HB Velikost palety Zatížení palety 400 kg 800 kg 800 kg 1200 kg 1200 kg 2000 kg Pojezdy (X, Y, Z) 560 /610 / /900 / /900 / /900 / /900 / /1250 / 1250 Rychloposuv (X, Y, Z) 60/60/60 m/min 60/60/60 m/min 60/60/60 m/min 60/60/60 m/min 60/60/60 m/min 50/50/50 m/min Vřeteno 50~ ~ ~ ~ ~ ~6000 Typ upínání MAS BT40 [HSK-A63] MAS BT50 HSK-A63 MAS BT50 HSK-A63 HSK-A100 Počet nástrojů 30 (40~198) 40 (60~400) 40 (60~400) 40 (60~400) 40 (60~400) 40 (60~400) Půdorysná plocha stroje

35 MB-4000H MB-8000H MB 4000H 5000H 8000H 10000H Velikost palety Zatížení palety 400 kg 500 kg 2000 kg 2000 kg Pojezdy (X, Y, Z) 560 /560 / /760 / /1100 / /1250 / 1250 Rychloposuv (X, Y, Z) 60/60/60 m/min 60/60/60 m/min 50/50/50 m/min 50/50/50 m/min Vřeteno 50~ ~ ~ ~6000 Typ upínání MAS BT40 [HSK-A63] MAS BT40 [HSK-A63] MAS BT50 [HSK-A100] MAS BT50 [HSK-A100] Počet nástrojů 48 (64~218) 48 (64~218) 40 (60~400) 40 (60~400) Půdorysná plocha stroje MB-5000H 34

36 CNC brusky pro broušení vnějších a vnitřních válcových ploch GP/GA-T, GP/GA-FII, GI-N série GP-T pro broušení vnějších a čelních válcových ploch GA-T pro broušení vnějších a čelních válcových ploch (provedení s vykloněným brousicím vřeteníkem) GP/GA-FII vysoce přesné brusky pro broušení válcových ploch GI-N kompaktní vysoce přesné a produktivní brusky na vnitřní válcové plochy GA-25T GA-26TII GP/GA 25TII TII TII TII 650 Vzdálenost mezi hroty Oběžný průměr nad stolem ø330 ø330 ø330 ø330 Max. broušený průměr ø200 ø200 ø200 ø200 Velikost brousicího kotouče ø510 ø203,2 ø510 ø203,2 ø610 ø254 ø610 ø254 Šířka brousicího kotouče Zdvih (X, Z) Nejmenší programovatelný přírůstek 75 (GP :150, GA: 125 ) 415 /GP:515, GA: (GP :150, GA: 125 ) 415 /GP:815, GA: (GP :150, GA: 125 ) 415 /GP:515, GA: (GP :150, GA: 125 ) 415 /GP:815, GA:950 0,0001 0,0001 0,0001 0,0001 Zdvih koníka 50 (80 ) 50 (80 ) 50 (80 ) 50 (80 ) Pohon pracovního vřetene 2,0 kw 2,0 kw 2,0 kw 2,0 kw Pohon brousicího vřetene 7,5 kw 7,5 kw 7,5 kw 7,5 kw Hmotnost stroje 4800 kg 5000 kg 5000 kg 5200 kg Půdorysná plocha stroje GP/GA 34FII 44FII 36FII 47FII Oběžný průměr nad stolem ø330 ø430 ø330 ø430 Max. broušený průměr ø300 ø400 ø300 ø400 Velikost brousicího kotouče ø455 ø455 ø610 ø760 Šířka brousicího kotouče Zdvih (X, Z) Nejmenší programovatelný přírůstek 295/550~1850 (dle vzdálenosti mezi hroty) 295/550~1850 (dle vzdálenosti mezi hroty) 370/550~1850 (dle vzdálenosti mezi hroty) 0,0001 0,0001 0,0001 0, /550~1850 (dle vzdálenosti mezi hroty) GA-34FII Otáčky pracovního vřetene Pohon pracovního vřetene 3,5 kw 3,5 kw 3,6 kw 3,6 kw Pohon brousicího vřetene 7,5 kw 7,5 kw 15 (22) kw 15 (22) kw Pohon osy X 2,9 kw 2,9 kw 2,9 kw 2,9 kw Pohon osy Z 2,9 kw 2,9 kw 2,9 kw 2,9 kw Hmotnost stroje 6300~8700 kg (dle vzdálenosti mezi hroty) 6600~9000 kg (dle vzdálenosti mezi hroty) 6600~9000 kg (dle vzdálenosti mezi hroty) 7100~9500 kg (dle vzdálenosti mezi hroty) Zastavěný prostor 2270~5590 (dle vzdálenosti mezi hroty) ~5590 (dle vzdálenosti mezi hroty) ~5590 (dle vzdálenosti mezi hroty) ~5590 (dle vzdálenosti mezi hroty) 1180 GA-47FII 735

37 GI 10N 20NII Provedení S-1 brousicí vřeteno Luneta 2WS-2 brousicí vřetena 4WS-4 brousicí vřetena Vnitřní průměr broušení ø3~150 ø5~300 ø5~300 ø5~300 ø5~300 Vnější průměr broušení ø400 ø200 /při ø100 brousicí kotouč ø300 /při ø100 brousicí kotouč (opce) ø200 /při ø100 brousicí kotouč ø300 /při ø100 brousicí kotouč (opce) ø200 /při ø100 brousicí kotouč ø300 /při ø100 brousicí kotouč (opce) ø200 /při ø100 brousicí kotouč ø300 /při ø100 brousicí kotouč (opce) Zdvih (hloubka broušení) ~150 ~200 ~300 ~200 ~130 Oběžný průměr uvnitř krytu obrobku ø350 ø400 ø400 ø400 ø400 Příčný posuv brousicího vřetene (osa X), max. rozjezd Podélný posuv stolu (osa Z), max. rozjezd Otáčky pracovního vřetene 100~ ~ ~ ~ ~750 Natáčení pracovního vřetene Natáčení brousicího vřetene Pohon pracovního vřetene 3,5 kw 3,5 kw 3,5 kw 3,5 kw 3,5 kw Pohon brousicího vřetene 5,5 kw 5,5 kw 5,5 kw 5,5 kw 5,5 kw Pohon osy X 2,9 kw 2,9 kw 2,9 kw 2,9 kw 2,9 kw Pohon osy Z 2,8 kw 2,8 kw 2,8 kw 2,8 kw 2,8 kw Čistá hmotnost stroje 3600 kg 4200 kg 4500 kg 4800 kg 5000 kg Zastavěný prostor GI-20NII GI-10N 36

38 Řídicí systém Okuma OSP-P300 Jednoduchá a intuitivní obsluha obráběcích strojů OSP-P300L: soustruhy OSP-P300M: obráběcí centra OSP-P300S: víceúčelové stroje Řídicí systém OSP plně vychází z tradice firmy Okuma, jakožto výrobce strojů, servopohonů i řízení. Díky této jedinečné kombinaci lze efektivně reagovat na náměty a požadavky uživatelů po celém světě a trvale vylepšovat jednotlivé funkce i celkový výkon řídicího systému. OSP je koncipován tak, aby umožnil jednak rychlé seznámení a seřízení stroje pro výrobu začínajícím uživatelům, jednak využívat všech sofistikovaných funkcí včetně uživatelského přizpůsobení pokročilým programátorům a obsluhujícímu personálu. Obrazovka auto operace Správa Nástrojová Nastavení nulových bodů programů data Simulace obrábění Programování Definice nástrojů Spolupráce mezi OSP a Windows NC software trvale vyvíjený v duchu firemní zásady Okuma nerozlučný vývoj stroje a jeho řízení nabízí sofistikované funkce jako je Systém prevence kolizí, Optimalizace obrábění = Machining Navi, Řízení tepelných deformací = Thermo Friendly Concept. Virtuální stroj (kontrola kolizí) Skutečný stroj Windows Vysoce výkonný počítač Řízení v reálném čase Standardní specifikace Plně integrovaný výkonný počítač OSP systém s absolutním odměřováním (bez nutnosti najíždění referenční polohy) Dvoujádrový vysoce výkonný procesor Dotykový display s vysokým rozlišením Kapacita pro ukládání programů: 2GB Kapacita NC paměti: 2MB 2 USB port, RS232C, Ethernetový port 737

39 Interaktivní dialogové programování Advanced One Touch IGF Tvar výrobku Návrh technologie obrábění Automatický proces Přímé obrábění Možnost editace Tvorba ISO programu Program N0100 G97 S413 M41 M03 M08 N0101 G00 X108 Z105.2 T N0102 G96 S140 N0103 G85 N0104 D8 F0.35 M85 N0104 G83 N0105 G01 X50.4 Z100 N0106 X100 : Tvorba ISO programu Po zadání geometrického tvaru výrobku jsou automaticky navrženy jednotlivé procesy obrábění (technologický postup) a je vygenerován ISO program, který lze spustit na stroji. Přímé obrábění Automaticky vytvořený technologický postup (v tabulkové podobě) lze přímo spustit na stroji. Případné změny technologie lze snadno provést návratem ke konkrétnímu procesu v tabulce. Možnost přímé změny řezných podmínek jednotlivých technologických procesů Díky tabulkovému zobrazení lze velice snadno opakovaně spouštět program od libovolného procesu 38
