1 SK - N Á V O D N A M O N T Á Ž A O B S L U H U : Obj..: Vážený zákazník, AKTÍVNY SUBWOOFER MIVOC Obj..: zakoupením aktivního subwooferu mivocj SWW 4000 získáváte vysoce kvalitní výrobek. Pette si prosím peliv následující upozornní! Subwoofer mžete pipojit dvma zpsoby. První možnost je pipojení vstupu LINE IN k výstupu zesilovae Subwoofer Pre Out (Subwoofer Line Out). Druha varianta je pipojení vstupu HI-LEVEL k hlavním (MAIN) konektorm zesilovae pro pipojení reproduktor. Nikdy nepoužívejte vstupy LINE IN a HI-LEVEL souasn. Subwoofer NESMÍ být používán ve vlhkých místnostech nebo za mokra! Zásahy uvnit subwooferu smí provádt pouze autorizovaný odborník! Zadní strana subwooferu nesmí být zakrytá (nebezpeí pehátí)! Bezpenostné upozornenie Ped uvedením pístroje do provozu si prosím peliv pette tento návod k použití vetn následujících bezpenostních upozornní. Zaízení umístte na chladné, suché a isté místo v patiné vzdálenosti od oken, zdroj tepla a elektrických pístroj, které zpsobují rušení. Chrate pístroj ped otesy, prachem, vlhkostí a pílišným chladem. Pro zamezení úrazu elektrickým proudem a požáru nesmí být pístroj vystaven dešti nebo vlhkosti. Nikdy neotvírejte pouzdro pístroje. Vniknou-li do pístroje njaké pedmty, obra te se na odborného prodejce. Pístroj je napájen naptím. Z tohoto dvodu je zakázané otevírat pouzdro pístroje. Hrozí úder elektrickým proudem. Krom toho vzniká riziko zranní a / nebo poškození pístroje. Pístroj smí být napájen pouze takovým naptím, které je uvedeno na zadní stran plášt. Pi použití vyššího napájecího naptí mže dojít k požáru a / nebo úderu elektrickým proudem.

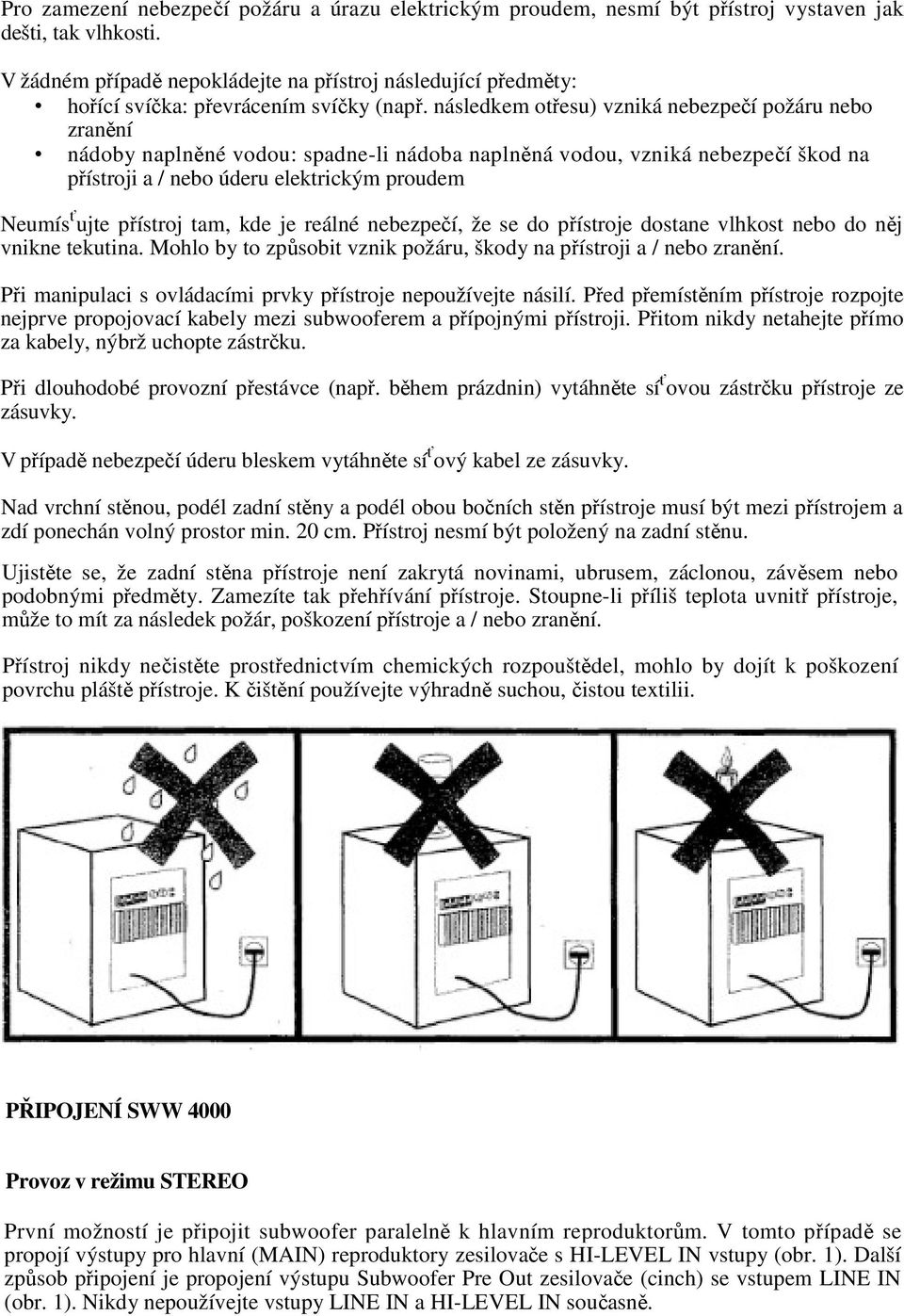

2 Pro zamezení nebezpeí požáru a úrazu elektrickým proudem, nesmí být pístroj vystaven jak dešti, tak vlhkosti. V žádném pípad nepokládejte na pístroj následující pedmty: hoící svíka: pevrácením svíky (nap. následkem otesu) vzniká nebezpeí požáru nebo zranní nádoby naplnné vodou: spadne-li nádoba naplnná vodou, vzniká nebezpeí škod na pístroji a / nebo úderu elektrickým proudem Neumís ujte pístroj tam, kde je reálné nebezpeí, že se do pístroje dostane vlhkost nebo do nj vnikne tekutina. Mohlo by to zpsobit vznik požáru, škody na pístroji a / nebo zranní. Pi manipulaci s ovládacími prvky pístroje nepoužívejte násilí. Ped pemístním pístroje rozpojte nejprve propojovací kabely mezi subwooferem a pípojnými pístroji. Pitom nikdy netahejte pímo za kabely, nýbrž uchopte zástrku. Pi dlouhodobé provozní pestávce (nap. bhem prázdnin) vytáhnte sí ovou zástrku pístroje ze zásuvky. V pípad nebezpeí úderu bleskem vytáhnte sí ový kabel ze zásuvky. Nad vrchní stnou, podél zadní stny a podél obou boních stn pístroje musí být mezi pístrojem a zdí ponechán volný prostor min. 20 cm. Pístroj nesmí být položený na zadní stnu. Ujistte se, že zadní stna pístroje není zakrytá novinami, ubrusem, záclonou, závsem nebo podobnými pedmty. Zamezíte tak pehívání pístroje. Stoupne-li píliš teplota uvnit pístroje, mže to mít za následek požár, poškození pístroje a / nebo zranní. Pístroj nikdy neistte prostednictvím chemických rozpouštdel, mohlo by dojít k poškození povrchu plášt pístroje. K ištní používejte výhradn suchou, istou textilii. PIPOJENÍ SWW 4000 Provoz v režimu STEREO První možností je pipojit subwoofer paraleln k hlavním reproduktorm. V tomto pípad se propojí výstupy pro hlavní (MAIN) reproduktory zesilovae s HI-LEVEL IN vstupy (obr. 1). Další zpsob pipojení je propojení výstupu Subwoofer Pre Out zesilovae (cinch) se vstupem LINE IN (obr. 1). Nikdy nepoužívejte vstupy LINE IN a HI-LEVEL IN souasn.

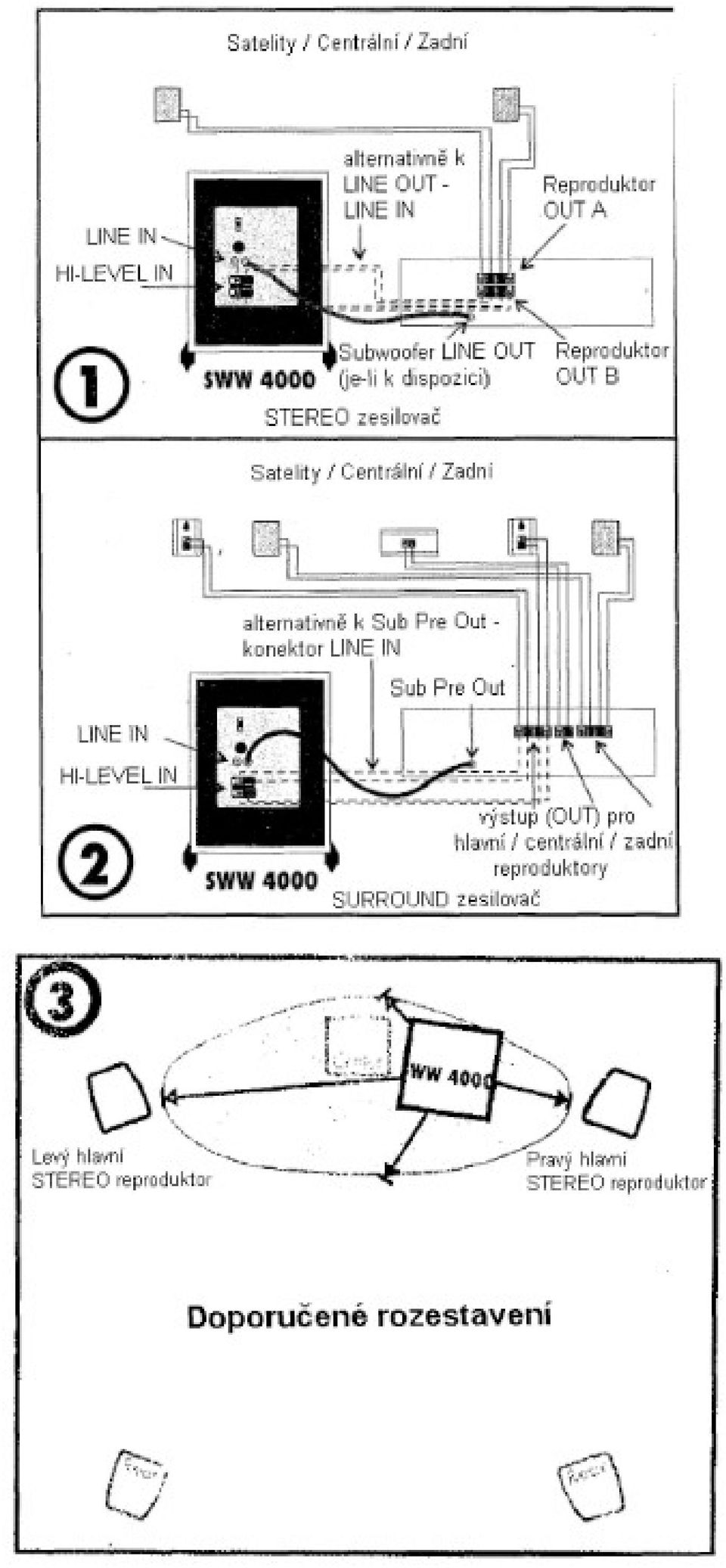

3 Provoz v režimu SURROUND Typickým zpsobem zapojení subwooferu je propojení Subwoofer Pre Out výstupu zesilovae (cinch) s LINE IN vstupem (obr. 1). Není-li Subwoofer Pre Out konektor k dispozici, mže být SWW 4000 pipojen paraleln k hlavním reproduktorm. To se provede propojením výstup pro hlavní (MAIN) reproduktory zesilovae s HI-LEVEL IN vstupy (obr. 2). Každopádn by však v tomto pípad mla být patin nastavena konfigurace reproduktor v SURROUND zesilovai tak, aby pi pehrávání zvuku ve formátu 5.1 byl speciální basový kanál (LFE) pehráván prostednictvím hlavních reproduktor. Nikdy nepoužívejte vstupy LINE IN a HI-LEVEL IN souasn! Rozestavení a uvedení do provozu Doporuený zpsob rozestavení v místnosti je znázornn na obr. 3. Nastavte regulátor LEVEL subwooferu na MIN (otáejte jím až na doraz). Po pipojení všech potebných kabel subwooferu a satelit mžete zapnout STEREO/SURROUND zesilova. Nenastavujte zesilova píliš hlasit (maximáln sted rozsahu). Pepína POWER SWW 4000 uve te nyní do polohy ON. Zvolna otáejte regulátorem LEVEL doprava, dokud nedojde k nastavení požadované hlasitosti bas. Nyní nastavte pepína POWER na AUTO. Subwoofer se bude nyní zapínat automaticky souasn s celým zaízením.

4

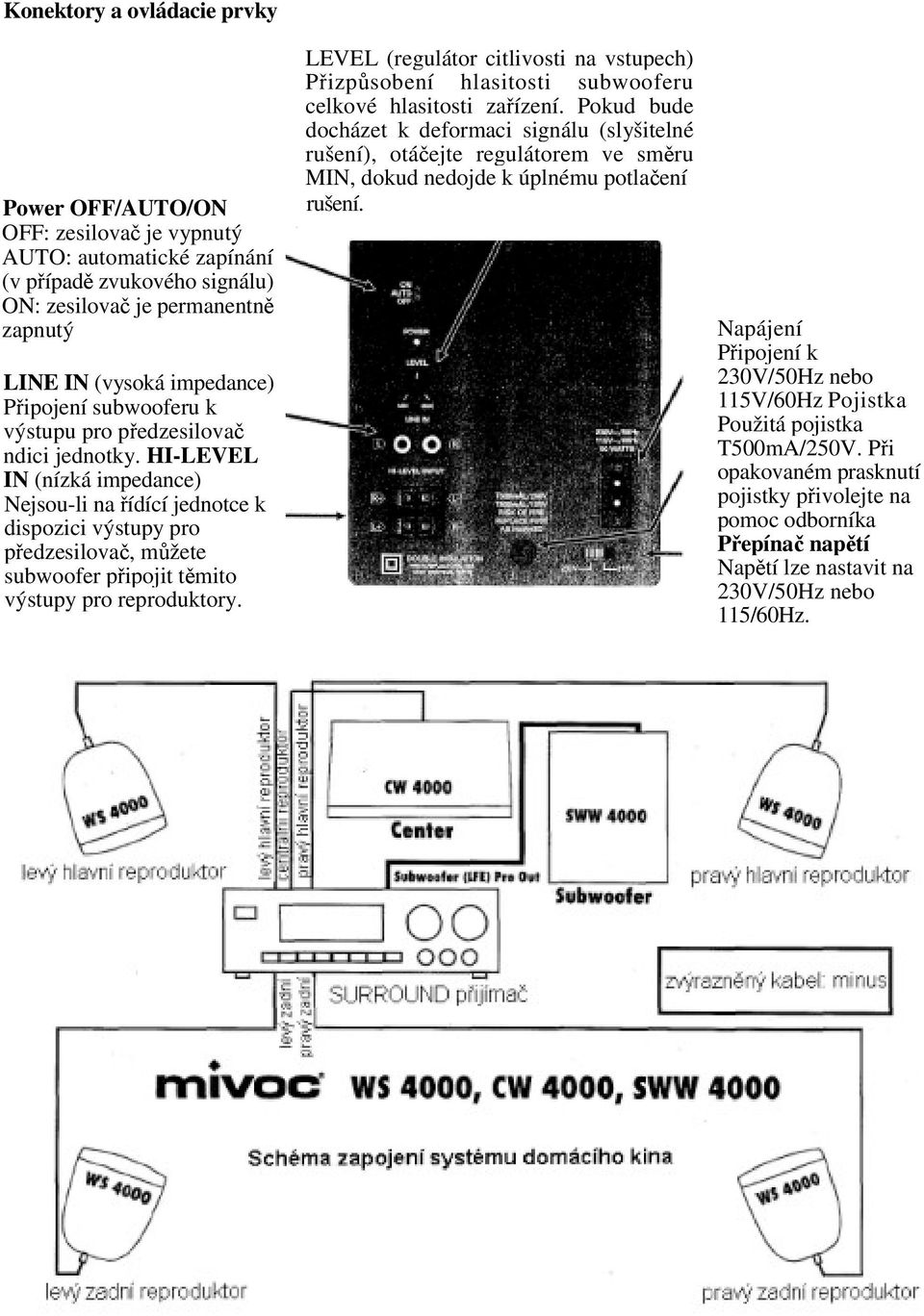

5 Konektory a ovládacie prvky Power OFF/AUTO/ON OFF: zesilova je vypnutý AUTO: automatické zapínání (v pípad zvukového signálu) ON: zesilova je permanentn zapnutý LINE IN (vysoká impedance) Pipojení subwooferu k výstupu pro pedzesilova ndici jednotky. HI-LEVEL IN (nízká impedance) Nejsou-li na ídící jednotce k dispozici výstupy pro pedzesilova, mžete subwoofer pipojit tmito výstupy pro reproduktory. LEVEL (regulátor citlivosti na vstupech) Pizpsobení hlasitosti subwooferu celkové hlasitosti zaízení. Pokud bude docházet k deformaci signálu (slyšitelné rušení), otáejte regulátorem ve smru MIN, dokud nedojde k úplnému potlaení rušení. Napájení Pipojení k 230V/50Hz nebo 115V/60Hz Pojistka Použitá pojistka T500mA/250V. Pi opakovaném prasknutí pojistky pivolejte na pomoc odborníka Pepína naptí Naptí lze nastavit na 230V/50Hz nebo 115/60Hz.

6 Technické údaje Tento návod na použitie je publikácia firmy Conrad Electronic, s.r.o., prevádzka Karpatská 5, 81105, Bratislava a zodpovedá technickému stavu pri tlai. Zmeny v technickom stave vyhradené. Majetok firmy Conrad Electronic, s.r.o. Verzia 06/06
