LABORATÓRNY SIEOVÝ ZDROJ SÉRIE EA-PS 3000 B (EA-PS B) Obj..:

Transkript

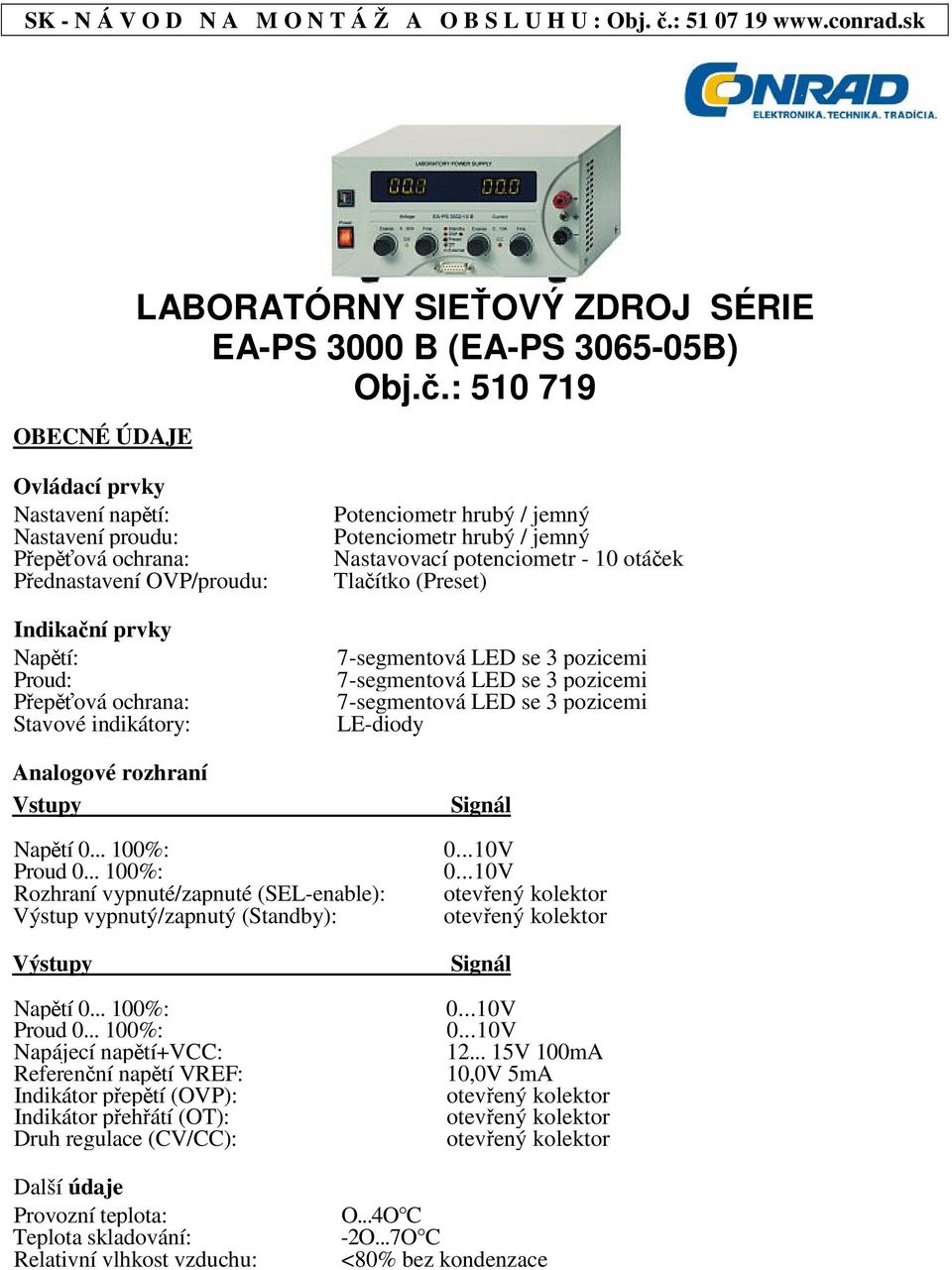

1 SK - N Á V O D N A M O N T Á Ž A O B S L U H U : Obj..: OBECNÉ ÚDAJE LABORATÓRNY SIEOVÝ ZDROJ SÉRIE EA-PS 3000 B (EA-PS B) Obj..: Ovládací prvky Nastavení naptí: Nastavení : Pepová ochrana: Pednastavení OVP/: Indikaní prvky Naptí: Proud: Pepová ochrana: Stavové indikátory: Analogové rozhraní Vstupy Potenciometr hrubý / jemný Potenciometr hrubý / jemný Nastavovací potenciometr - 10 otáek Tlaítko (Preset) LE-diody Signál Naptí %: Proud %: Rozhraní vypnuté/zapnuté (SEL-enable): Výstup vypnutý/zapnutý (Standby): Výstupy Naptí %: Proud %: Napájecí naptí+vcc: Referenní naptí VREF: Indikátor peptí (OVP): Indikátor pehátí (OT): Druh regulace (CV/CC): Signál V 100mA 10,0V 5mA Další údaje Provozní teplota: Teplota skladování: Relativní vlhkost vzduchu: O...4O C -2O...7O C <80% bez kondenzace

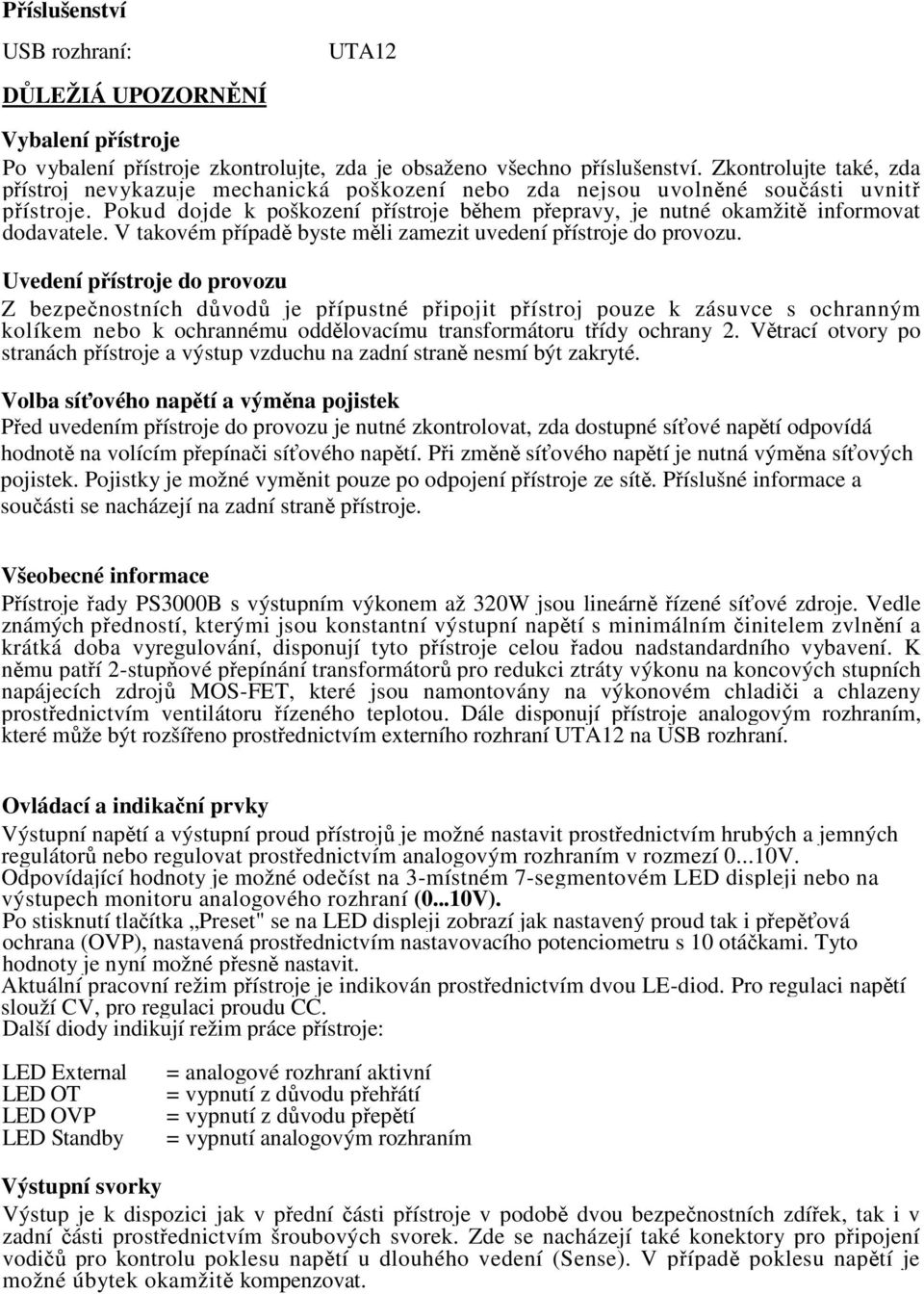

2 Píslušenství USB rozhraní: UTA12 DLEŽIÁ UPOZORNNÍ Vybalení pístroje Po vybalení pístroje zkontrolujte, zda je obsaženo všechno píslušenství. Zkontrolujte také, zda pístroj nevykazuje mechanická poškození nebo zda nejsou uvolnné souásti uvnit pístroje. Pokud dojde k poškození pístroje bhem pepravy, je nutné okamžit informovat dodavatele. V takovém pípad byste mli zamezit uvedení pístroje do provozu. Uvedení pístroje do provozu Z bezpenostních dvod je pípustné pipojit pístroj pouze k zásuvce s ochranným kolíkem nebo k ochrannému oddlovacímu transformátoru tídy ochrany 2. Vtrací otvory po stranách pístroje a výstup vzduchu na zadní stran nesmí být zakryté. Volba síového naptí a výmna pojistek Ped uvedením pístroje do provozu je nutné zkontrolovat, zda dostupné síové naptí odpovídá hodnot na volícím pepínai síového naptí. Pi zmn síového naptí je nutná výmna síových pojistek. Pojistky je možné vymnit pouze po odpojení pístroje ze sít. Píslušné informace a souásti se nacházejí na zadní stran pístroje. Všeobecné informace Pístroje ady PS3000B s výstupním výkonem až 320W jsou lineárn ízené síové zdroje. Vedle známých pedností, kterými jsou konstantní výstupní naptí s minimálním initelem zvlnní a krátká doba vyregulování, disponují tyto pístroje celou adou nadstandardního vybavení. K nmu patí 2-stupové pepínání transformátor pro redukci ztráty výkonu na koncových stupních napájecích zdroj MOS-FET, které jsou namontovány na výkonovém chladii a chlazeny prostednictvím ventilátoru ízeného teplotou. Dále disponují pístroje analogovým rozhraním, které mže být rozšíeno prostednictvím externího rozhraní UTA12 na USB rozhraní. Ovládací a indikaní prvky Výstupní naptí a výstupní proud pístroj je možné nastavit prostednictvím hrubých a jemných regulátor nebo regulovat prostednictvím analogovým rozhraním v rozmezí. Odpovídající hodnoty je možné odeíst na 3-místném 7-segmentovém LED displeji nebo na výstupech monitoru analogového rozhraní (). Po stisknutí tlaítka Preset" se na LED displeji zobrazí jak nastavený proud tak i pepová ochrana (OVP), nastavená prostednictvím nastavovacího potenciometru s 10 otákami. Tyto hodnoty je nyní možné pesn nastavit. Aktuální pracovní režim pístroje je indikován prostednictvím dvou LE-diod. Pro regulaci naptí slouží CV, pro regulaci CC. Další diody indikují režim práce pístroje: LED External LED OT LED OVP LED Standby = analogové rozhraní aktivní = vypnutí z dvodu pehátí = vypnutí z dvodu peptí = vypnutí analogovým rozhraním Výstupní svorky Výstup je k dispozici jak v pední ásti pístroje v podob dvou bezpenostních zdíek, tak i v zadní ásti prostednictvím šroubových svorek. Zde se nacházejí také konektory pro pipojení vodi pro kontrolu poklesu naptí u dlouhého vedení (Sense). V pípad poklesu naptí je možné úbytek okamžit kompenzovat.

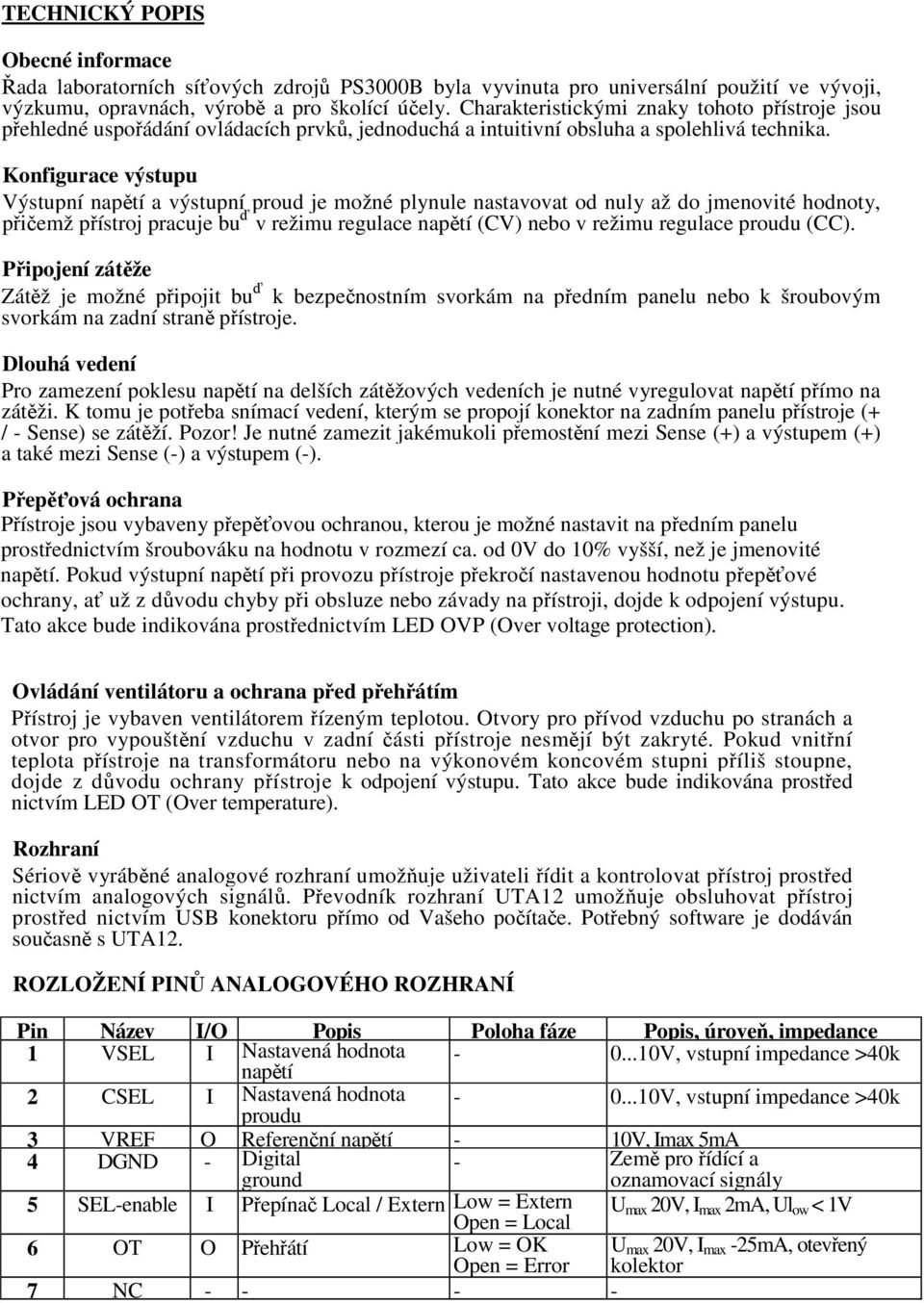

3 TECHNICKÝ POPIS Obecné informace ada laboratorních síových zdroj PS3000B byla vyvinuta pro universální použití ve vývoji, výzkumu, opravnách, výrob a pro školící úely. Charakteristickými znaky tohoto pístroje jsou pehledné uspoádání ovládacích prvk, jednoduchá a intuitivní obsluha a spolehlivá technika. Konfigurace výstupu Výstupní naptí a výstupní proud je možné plynule nastavovat od nuly až do jmenovité hodnoty, piemž pístroj pracuje bu v režimu regulace naptí (CV) nebo v režimu regulace (CC). Pipojení zátže Zátž je možné pipojit bu k bezpenostním svorkám na pedním panelu nebo k šroubovým svorkám na zadní stran pístroje. Dlouhá vedení Pro zamezení poklesu naptí na delších zátžových vedeních je nutné vyregulovat naptí pímo na zátži. K tomu je poteba snímací vedení, kterým se propojí konektor na zadním panelu pístroje (+ / - Sense) se zátží. Pozor! Je nutné zamezit jakémukoli pemostní mezi Sense (+) a výstupem (+) a také mezi Sense (-) a výstupem (-). Pepová ochrana Pístroje jsou vybaveny pepovou ochranou, kterou je možné nastavit na pedním panelu prostednictvím šroubováku na hodnotu v rozmezí ca. od 0V do 10% vyšší, než je jmenovité naptí. Pokud výstupní naptí pi provozu pístroje pekroí nastavenou hodnotu pepové ochrany, a už z dvodu chyby pi obsluze nebo závady na pístroji, dojde k odpojení výstupu. Tato akce bude indikována prostednictvím LED OVP (Over voltage protection). Ovládání ventilátoru a ochrana ped pehátím Pístroj je vybaven ventilátorem ízeným teplotou. Otvory pro pívod vzduchu po stranách a otvor pro vypouštní vzduchu v zadní ásti pístroje nesmjí být zakryté. Pokud vnitní teplota pístroje na transformátoru nebo na výkonovém koncovém stupni píliš stoupne, dojde z dvodu ochrany pístroje k odpojení výstupu. Tato akce bude indikována prosted nictvím LED OT (Over temperature). Rozhraní Sériov vyrábné analogové rozhraní umožuje uživateli ídit a kontrolovat pístroj prosted nictvím analogových signál. Pevodník rozhraní UTA12 umožuje obsluhovat pístroj prosted nictvím USB konektoru pímo od Vašeho poítae. Potebný software je dodáván souasn s UTA12. ROZLOŽENÍ PIN ANALOGOVÉHO ROZHRANÍ Pin Název I/O Popis Poloha fáze Popis, úrove, impedance 1 VSEL I Nastavená hodnota -, vstupní impedance >40k naptí 2 CSEL I Nastavená hodnota -, vstupní impedance >40k 3 VREF O Referenní naptí - 10V, Imax 5mA 4 DGND - Digital - Zem pro ídící a ground oznamovací signály 5 SEL-enable I (zem) Pepína Local / Extern Low = Extern U max 20V, I max 2mA, Ul ow < 1V Open = Local 6 OT O Pehátí Low = OK Open = Error U max 20V, I max -25mA, otevený kolektor 7 NC

4 8 NC VMON O Skutená hodnota -, I max 2mA naptí 10 CMON O Skutená hodnota -, I max 2mA 11 AGND - Analog ground - Uzemnní nastavené (analogová zem) hodnoty, skutené hodnoty & 12 +VCC O Napájecí naptí - VREF 11.15V, I max 100mA 13 Standy O Výstup zapnutý Low = zapnutý U max 20V, I max 2mA, U low < 1V / vypnutý Open= vypnutý 14 OVP O Peptí Low = OK U max 20V, I max -25mA, otevený Open = Error kolektor 15 CV/CC O Regulace naptí / Low = CV U max 20V, I max -25mA, otevený Open = CC kolektor Interní zjednodušené schéma zapojení analogového rozhraní

5 TECHNICKÉ ÚDAJE Tento návod na použitie je publikácia firmy Conrad Electronic, s.r.o., prevádzka Karpatská 5, 81105, Bratislava a zodpovedá technickému stavu pri tlai. Zmeny v technickom stave vyhradené. Majetok firmy Conrad Electronic, s.r.o. Verzia 01/05
