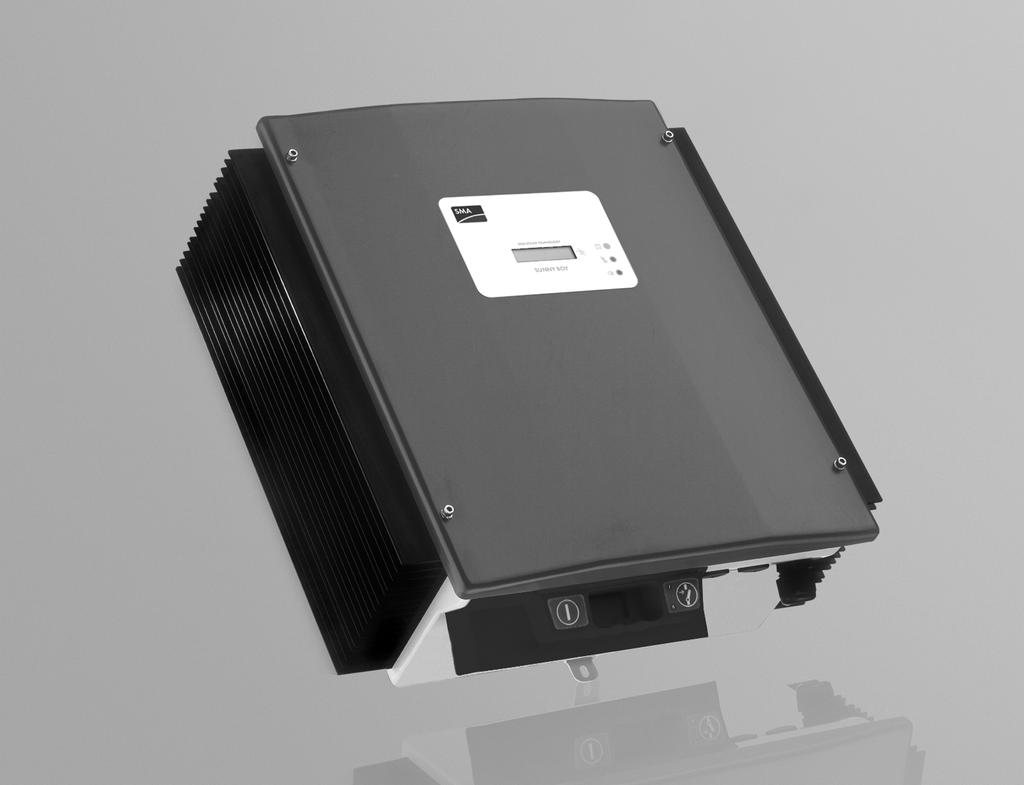

1 FV střídače SUNNY BOY 3300TL HC Instalační vedení SB3300TLHC-ICZ IMCZ-SB33TLHC Verze 2.0 CZ

2

3 Obsah Obsah 1 Pokyny k tomuto návodu Oblast platnosti Cílová skupina Další informace Použité symboly Bezpečnost Použití v souladu s určením Bezpečnostní upozornění Přehled Identifikace zařízení Sunny Boy Vnější rozměry Montáž Volba místa montáže Montáž zařízení Sunny Boy Elektrická přípojka Přehled připojovací části Náhled zdola Náhled zevnitř Nízkonapěťová síť (AC) Připojení AC výstupu Podmínky pro FV generátor Připojení FV řetězce (DC) Nastavení jazyka displeje Komunikační rozhraní Přípojka RS485, rádiové spojení Piggy-Back Funkce jumperů (zkratovacích propojek) Instalační vedení SB3300TLHC-ICZ

4 Obsah 6 Uvedení do provozu Zobrazení na displeji Blikající kódy Otevření a zavření přístroje Sunny Boy Otevření střídače Sunny Boy Uzavření střídače Sunny Boy Údržba a čištění Čištění chladicích žeber Kontrola opotřebení jednotky Electronic Solar Switch Vyhledávání závad Červená LED svítí trvale Zkontrolujte, zda na FV generátoru není zemní zkrat Kontrola funkce varistorů Vyřazení z provozu Demontáž Balení Skladování Likvidace Technické údaje Příslušenství Kontakt SB3300TLHC-ICZ Instalační vedení

5 Pokyny k tomuto návodu 1 Pokyny k tomuto návodu Tento návod popisuje montáž, instalaci, uvedení do provozu a údržbu střídače SMA typu Sunny Boy 3300TL HC (SB 3300TL HC). Uschovejte návod k zařízení Sunny Boy tak, aby byl kdykoliv přístupný. 1.1 Oblast platnosti Tento návod je platný pro přístroj Sunny Boy 3300TL HC. 1.2 Cílová skupina Tento návod je určen pro elektroinstalatéra. 1.3 Další informace Další informace ke speciálním tématům, jako např. dimenzování výkonného ochranného vypínače či charakteristika provozních parametrů jsou k dispozici na stránce v části Download. Podrobné informace o vyhledávání závad a obsluze přístroje Sunny Boy jsou uvedeny v přiloženém návodu k obsluze. Instalační vedení SB3300TLHC-ICZ

6 Pokyny k tomuto návodu 1.4 Použité symboly V dokumentu jsou použita následující bezpečnostní a všeobecná upozornění: NEBEZPEČÍ! "NEBEZPEČÍ" označuje bezpečnostní upozornění, jehož nedodržení vede bezprostředně k úmrtí nebo k vážnému úrazu! VÝSTRAHA! "VÝSTRAHA" označuje bezpečnostní upozornění, jehož nedodržení může vést k úmrtí nebo k vážnému úrazu! POZOR! "POZOR" označuje bezpečnostní upozornění, jehož nedodržení může vést k lehkému nebo středně těžkému úrazu! POZOR! "UPOZORNĚNÍ" je bezpečnostní upozornění, jehož nedodržení může vést ke vzniku materiálních škod! Pokyn Pokyn označuje informace důležité pro optimální provoz výrobku. 6 SB3300TLHC-ICZ Instalační vedení

7 Bezpečnost 2 Bezpečnost 2.1 Použití v souladu s určením Zařízení Sunny Boy je FV střídač, který mění stejnosměrný proud ze solárních článků na střídavý a napájí ho do veřejné elektrické sítě. Princip FV systému s uvedeným střídačem Sunny Boy Sunny Boy smí být provozován pouze s FV generátory (moduly a kabelové propojení) ochranné třídy II. Ke střídači Sunny Boy nepřipojujte žádné jiné energetické zdroje kromě FV modulů. FV moduly s vysokou zemní kapacitou, jako např. tenkovrstvé moduly s články na kovovém nosném materiálu, mohou být použity pouze tehdy, pokud mají vazební kapacitu nižší než 50 nf/kwp. Během napájení proudí z článků do země výbojový proud, jehož velikost závisí na způsobu montáže modulů a na povětrnostních podmínkách (déšť, sníh). Tento výbojový proud podmíněný provozem systému nesmí překročit hodnotu 50 ma. Při návrhu FV systému dbejte na to, aby byly vždy dodržovány povolené provozní hodnoty všech komponentů. Bezplatný program Sunny Design" pro navržení systému ( vám přitom bude dobrou pomůckou. Výrobce FV střídačů by měl určit moduly k provozu s tímto střídačem Sunny Boy. Kromě toho zajistěte, aby byla dodržena všechna opatření za účelem trvalého udržení vlastností modulu doporučená výrobcem (viz též Technická informace "Modulová technika" v části Download na webové stránce Nepoužívejte zařízení Sunny Boy k jiným účelům než je zde uvedeno. Jiný účel použití, přestavby střídače Sunny Boy či instalace součástí, které nejsou výslovně doporučeny a prodávány výrobcem, mají za následek zánik nároků vyplývajících ze záruky i provozního povolení. Instalační vedení SB3300TLHC-ICZ

8 Bezpečnost 2.2 Bezpečnostní upozornění NEBEZPEČÍ! Nebezpečí úmrtí vlivem vysokého napětí ve střídači Sunny Boy! Veškeré práce na zařízení Sunny Boy smějí provádět pouze odborně vyškolení elektrikáři. POZOR! Nebezpečí popálení horkými částmi krytu přístroje! Nedotýkejte se krytu přístroje Sunny Boy během provozu. POZOR! Nebezpečí poškození zařízení Sunny Boy vniknutím cizích částic nebo vody do přístroje! Přístroj Sunny Boy splňuje při odpojené jednotce Electronic Solar Switch pouze druh krytí IP21. Není tedy chráněn proti vniknutí vody či cizích částic do přístroje! Pokud má být dosaženo krytí IP65 i během přechodného vyřazení z provozu, postupujte následovně: Odpojte všechny konektory DC a nasaďte na ně přiložené ochranné čepičky. Znovu nasaďte jednotku Electronic Solar Switch. Uzemnění FV generátoru Dodržujte místní předpisy pro uzemnění modulů a FV generátoru. Pro dosažení maximální ochrany zařízení a osob doporučuje firma SMA Solar Technology průběžně vodivě propojit (pospojovat) a uzemnit stojan generátoru a ostatní elektricky vodivé plochy. 8 SB3300TLHC-ICZ Instalační vedení

9 Přehled 3 Přehled 3.1 Identifikace zařízení Sunny Boy Identifikaci střídače Sunny Boy lze provést na základě typového štítku. Typový štítek je umístěn na pravé straně krytu přístroje a obsahuje informace o sériovém čísle, typu přístroje a o technických údajích. 3.2 Vnější rozměry 225 mm 470 mm 490 mm Instalační vedení SB3300TLHC-ICZ

10 Montáž 4 Montáž 4.1 Volba místa montáže Hmotnost NEBEZPEČÍ! Nebezpečí úmrtí vlivem požáru nebo exploze! I přes pečlivou konstrukci může u elektrických přístrojů vzniknout požár. Neprovádějte instalaci zařízení Sunny Boy na hořlavé stavební materiály. Neinstalujte střídač Sunny Boy v oblastech, ve kterých jsou snadno hořlavé látky. Neprovádějte instalaci střídače Sunny Boy v oblastech s nebezpečím výbuchu. POZOR! Nebezpečí popálení horkými částmi krytu přístroje! Teplota jednotlivých částí krytu, především pak chladicích těles, a částí uvnitř přístroje Sunny Boy může dosahovat hodnot vyšších než 60 C. Při dotyku hrozí nebezpečí popálení. POZOR! Nebezpečí úrazu náslekdem vysoké hmotnosti přístroje Sunny Boy! Zařízení Sunny Boy váží více než 28 kg. Při výběru místa a způsobu montáže zohledněte hmotnost přístroje Sunny Boy. Okolní podmínky Místo a způsob montáže musejí odpovídat hmotnosti a rozměrům. Montáž na pevném podkladu. Místo montáže musí být kdykoli přístupné (neprovádějte montáž na nepřístupných místech). Zařízení Sunny Boy musí být z montážního místa kdykoli snadno odstranitelné. Zařízení Sunny Boy se nesmí používat mimo rozsah teplot -25 C až +60 C. Pokud má být dosaženo optimálního provozu, musí být okolní teplota nižší než 40 C. Nevystavujte zařízení Sunny Boy přímému ozáření slunečními paprsky, aby nedocházelo ke snížení výkonu z důvodu příliš vysokého zahřátí. 10 SB3300TLHC-ICZ Instalační vedení

11 Montáž Montáž v obytných prostorách neprovádějte na sádrokartonových deskách apod., aby nedocházelo k hlasitým vibracím. Zařízení Sunny Boy může za provozu vydávat zvuky, které v obytných prostorách mohou rušit. Montáž svisle nebo s max. sklonem 45 směrem dozadu. Montáž přístroje proveďte ve výši očí, abyste kdykoli mohli odečíst provozní stav. Nemontujte přístroj nakloněný dopředu. Nemontujte přístroj v horizontální poloze. Bezpečnostní vzdálenosti Dodržujte následující bezpečnostní vzdálenosti od zdí, ostatních přístrojů a předmětů tak, aby byl zajištěn dostatečný odvod tepla a dostatek místa k vytažení jednotky Electronic Solar Switch. Směr Po stranách Nahoře Dole Vpředu Minimální vzdálenosti 20 cm 20 cm 20 cm 5 cm Instalační vedení SB3300TLHC-ICZ

12 Montáž 4.2 Montáž zařízení Sunny Boy Za účelem bezproblémové montáže přístroje Sunny Boy použijte nástěnný držák, který je součástí dodávky. Do pevných betonových nebo kamenných zdí lze nástěnný držák při svislé montáži upevnit např. pomocí šroubů s šestihrannou hlavou 8 mm x 50 mm z ušlechtilé oceli podle DIN 571 a hmoždinek typu SX 10. Při dimenzování upevňovací konstrukce v každém případě zohledněte hmotnost přístroje Sunny Boy (28 kg). Pokud nebudete chtít přiložený nástěnný držák použít jako šablonu, dbejte na dodržení rozměru uvedených na obrázku dole. Montáž střídače pomocí nástěnného držáku je popsána na následující stránce. 95 mm 105 mm 130 mm 260 mm 395 mm 300 mm 12 SB3300TLHC-ICZ Instalační vedení

13 Montáž 1. Namontujte nástěnný držák (1). Za účelem označení pozic pro vrtané otvory můžete použít nástěnný držák jako šablonu. 2. Zavěste zařízení Sunny Boy horními úchytnými drážkami do držáku (2) tak, aby se nemohl posunovat do stran. 3. Zajistěte zařízení Sunny Boy proti vyjmutí přišroubováním přístroje do spodního středního otvoru (3) pomocí přiloženého šroubu M6x Zkontrolujte, zda přístroj Sunny Boy pevně drží. Instalační vedení SB3300TLHC-ICZ

14 Elektrická přípojka 5 Elektrická přípojka 5.1 Přehled připojovací části POZOR! Možnost poškození střídače Sunny Boy elektrostatickým výbojem! Elektrostatický výboj může trvale poškodit vnitřní součásti přístroje Sunny Boy. Než se dotknete určité součásti přístroje, uzemněte se. Kompletní kabelové propojení přístroje Sunny Boy je znázorněno v následujícím schématu: Otvory pro volitelné komunikační rozhraní AC přípoj, max. 10 mm² Řetězec 1 Řetězec 2 14 SB3300TLHC-ICZ Instalační vedení

15 Elektrická přípojka Náhled zdola Zásuvka jednotky Electronic Solar Switch Konektor AC (male) pro připojení sítě Konektor pro připojení solárních modulů Otvor pro volitelnou komunikaci pomocí RS485 nebo rádia (PG16) Instalační vedení SB3300TLHC-ICZ

16 Elektrická přípojka Náhled zevnitř Na následujícím přehledném obrázku jsou schématicky znázorněny různé komponenty a oblasti připojení otevřeného střídače Sunny Boy: Objekt A B C D Popis Pozice pro komunikaci (RS 485, rádio), kapitola "Přípojka RS485, rádiové spojení Piggy-Back" (24) Sunny displej PE přípojový kabel pro víko LED pro indikaci provozního stavu E Přípojové svorky síťového kabelu (AC), kapitola "Připojení AC výstupu" (18) F Plochý konektor k uzemnění stínění kabelu pro komunikaci pomocí RS 485 G Pozice k připojení výkonového prvku PLC (potřebné pro síťovou komunikaci) H Zásuvka jednotky Electronic Solar Switch (ESS) I FV vstupní konektor (DC), kapitola "Připojení FV řetězce (DC)" (20) J Varistory, kapitola 9.1 "Červená LED svítí trvale" (32) K Pozice jumperu pro komunikaci 16 SB3300TLHC-ICZ Instalační vedení

17 Elektrická přípojka Objekt L Popis Přípoj komunikace 5.2 Nízkonapěťová síť (AC) Výkonový odpojovač Maximální dovolené jištění je uvedeno v kapitole Technická charakteristika (strana 36). NEBEZPEČÍ! Nebezpečí úmrtí vlivem požáru! Pokud jsou zdroj energie (Sunny Boy) a spotřebič napojeny na jeden jistič vedení, nemá jistič ochrannou funkci. Sečtením elektrického proudu ze střídače Sunny Boy a sítě může vzniknout nadproud, který jistič vedení neidentifikuje. Nikdy nezapojujte nejištěné spotřebiče mezi střídač Sunny Boy a jistič vedení. Spotřebiče jistěte vždy zvlášť. Dodržujte příslušné technické předpisy a zvláštní předpisy místního provozovatele elektrické sítě. Připojovací svorky zařízení Sunny Boy jsou vhodné k uchycení průřezů vodičů do 10 mm². Vnější průměr kabelu musí mít rozměr 9 mm až 17 mm. Přípojka se provádí třemi vodiči (L, N, PE). Příklady dimenzování jističe vedení naleznete v Technické informaci "Jistič vedení", která je k dispozici na stránce v části Download. Zařízení Sunny Boy je vybaveno integrovanou jednotkou pro monitoring poruchového proudu, která je citlivá na všechny druhy proudu. Zařízení Sunny Boy je přitom automaticky schopno rozlišit pravý poruchový proud od "normálního" kapacitního svodného proudu. Střídač Sunny Boy za běžného provozu nevytváří žádné mimořádné svodové proudy. Za určitých provozních stavů (např. během autodiagnostiky ochranného zařízení) mohou vznikat svodové proudy, které mohou aktivovat běžný 30 ma proudový chránič RCD nebo FI. Nesmíte instalovat proudový chránič RCD nebo FI 30 ma. Pokud je nutný nebo předepsaný proudový chránič typu RCD nebo FI, musíte použít chránič se spouštěcí charakteristikou 100 ma nebo vyšší. Instalační vedení SB3300TLHC-ICZ

18 Elektrická přípojka Připojení AC výstupu Podmínky připojení stanovené provozovatelem sítě V každém případě dodržujte podmínky pro připojení stanovené příslušným provozovatelem sítě! Při připojování vodičů AC postupujte následujícím způsobem: 1. Zkontrolujte síťové napětí. V rozsahu platnosti normy DIN VDE může zařízení Sunny Boy pracovat pouze s omezením, pokud je síťové napětí trvale vyšší než 253 V. Zde musí nápravu zajistit místní provozovatel sítě. Krátkodobě může střídač dodávat do sítě při výchozím napětí 260 V, průměrná hodnota za 10 minut nesmí však překročit 253 V. 2. Odpojte síťovou přípojku (vypněte jistič vedení), zajistěte ho proti opětovnému zapnutí a ověřte Vyp! beznapěťový stav. 3. Povolte šrouby víčka krytu střídače Sunny Boy a opatrně sundejte víčko. Potom vytáhěte z víčka krytu ochranný vodič (PE). 4. Proveďte připojení síťového kabelu tak, jak je uvedeno na obrázku vpravo. Použijte k tomu dodanou kabelovou průchodku. L a N se nesmí zaměnit! 5. Upevněte ochranný vodič (PE) síťového rozvodu k horní svorce se symbolem zemnění. 6. Ochranný vodič (PE) víčka krytu upevněte opět k víčku. 7. Upevněte víčko krytu střídače Sunny Boy a rovnoměrně utáhnete čtyři upevňovací šrouby. 18 SB3300TLHC-ICZ Instalační vedení

19 Elektrická přípojka Pro řádný provoz střídače Sunny Boy je mimo jiné nutné, aby připojené vodiče PE byly také skutečně spojeny se systémem vyrovnání potenciálů v budově. Při uvedení do provozu zkontrolujte předepsaný spoj vodiče PE krytu zařízení Sunny Boy s ochranným uzemněním! NEBEZPEČÍ! Nebezpečí úmrtí vlivem vysokého napětí ve střídači Sunny Boy! Zatím ještě nezapínejte jistič vedení! Zařízení Sunny Boy smí být připojeno k síti AC až po připojení FV řětezců a po dokonalém uzavření přístroje. 5.3 Podmínky pro FV generátor Střídač Sunny Boy je vhodný k připojení až dvou řetězců s homogenní strukturou (moduly stejného typu, identického směru, sklonu a počtu). Při návrhu systému a kontrole velikosti řětezců s ohledem na příslušný střídač vám pomůže program "Sunny Design". Další informace o programu "Sunny Design" jsou k dispozici na stránkách K připojení FV generátorů je přístroj vybaven čtyřmi konektory DC (dva pro každý řetězec). Přípojová vedení FV generátoru musejí být také vybavena těmito konektory. Označení SMA k objednávání různých přípojek jsou následující [viz též kapitola 12 "Příslušenství" (39)]: Multi-Contact 3 mm: SWR-MC Multi-Contact 4 mm: MC-SET Tyco: TYCO-SET Mezní hodnoty vstupu DC max. napětí max. vstupní proud 750 V (DC) 11 A (DC) Instalační vedení SB3300TLHC-ICZ

20 Elektrická přípojka Připojení FV řetězce (DC) NEBEZPEČÍ! Nebezpečí úmrtí vlivem vysokého napětí na střídači Sunny Boy! Před zapojením FV generátoru se ujistěte, zda je jistič vedení vypnutý. Použití adaptérových konektorů Adaptérové konektory (konektory Y) nesmějí být umístěny viditelně v bezprostřední blízkosti zařízení Sunny Boy, ani nesmějí být volně přístupné, aby nedošlo k rozpojení proudového okruhu DC. Pokud budete chtít přerušit tok proudu, odpojte vždy nejprve Electronic Solar Switch. Postup připojení DC 1. Odpojte Electronic Solar Switch na spodní straně přístroje Sunny Boy. POZOR! Příliš vysoké napětí má za následek znehodnocení měřicího přístroje! Používejte měřicí přístroje s rozsahem DC vstupního napětí min. do 800 V. 2. Zkontrolujte správnou polaritu přípojů FV generátoru a dodržení maximálního napětí stringů 750 V (DC), viz též kapitola 5.1 "Přehled připojovací části" (14)). 20 SB3300TLHC-ICZ Instalační vedení

21 Elektrická přípojka POZOR! Nebezpečí znehodnocení zařízení Sunny Boy vlivem překročení maximálního vstupního napětí! Je-li napětí FV modulů vyšší než maximální vstupní napětí střídače Sunny Boy, může dojít ke znehodnocení střídače vlivem přepětí. Tím zanikají veškeré nároky vyplývající ze záruky. Nepřipojujte ke střídači Sunny Boy stringy, které mají vyšší napětí naprázdno než je maximální vstupní napětí střídače Sunny Boy. Zkontrolujte dimenzování systému. 3. Zkontrolujte, zda řetězce nevykazují zkrat, jak je uvedeno v kapitole "Zkontrolujte, zda na FV generátoru není zemní zkrat" (32). NEBEZPEČÍ! Nebezpečí úmrtí vlivem úrazu elektrickým proudem! Nepřipojujte žádné řetězce, na nichž jste zjistili zemní zkrat. Nejprve odstraňte zemní zkrat na FV generátoru. 4. Připojte řětezce FV generátoru, které jsou v pořádku. 5. Uzavřete nepotřebné vstupní zdířky DC kryty, které jsou obsaženy v dodávce. 6. Zapojte jednotku Electronic Solar Switch zpět do zdířky na spodní straně přístroje Sunny Boy. Instalační vedení SB3300TLHC-ICZ

22 Elektrická přípojka POZOR! Manipulace s násadkou konektoru v úchytu může způsobit poškození jednotky Electronic Solar Switch (ESS)! Násadka konektoru uvnitř přístroje musí mít vůli, aby byl zajištěn bezproblémový kontakt. Pevné utažení šroubu má za následek zánik záruky a vznik nebezpečí požáru. Šroub konektoru v úchytu jednotky Electronic Solar Switch neutahujte pevně. POZOR! Nebezpečí poškození jednotky Electronic Solar Switch chybným nasazením! Electronic Solar Switch může být poškozen vlivem vysokého napětí, pokud není správně zasunutý. Nasaďte úchyt do zásuvky Electronic Solar Switch tak, aby slyšitelně zapadl. Zkontrolujte, zda je připevnění úchytu v pořádku. 5.4 Nastavení jazyka displeje Jazyk hlášení zobrazovaných na displeji můžete nastavit pomocí přepínačů pod displejovou částí modulu uvnitř střídače Sunny Boy. Jazyk displeje můžete nastavit takto: 1. Otevřete zařízení Sonny Boy, jak je popsáno v kapitole 7.1 "Otevření střídače Sunny Boy" (29). 2. Stiskněte kombinaci přepínačů k nastavení požadovaného jazyka. Viz tabulka. Jazyk Přepínač S2 Přepínač S1 němčina B B angličtina B A francouzština A B španělština A A 3. Zavřete zařízení Sunny Boy tak, jak je popsáno v kapitole 7.2 "Uzavření střídače Sunny Boy" (30). 22 SB3300TLHC-ICZ Instalační vedení

23 Elektrická přípojka 5.5 Komunikační rozhraní Komunikační rozhraní se používá ke komunikaci s komunikačními zařízeními SMA (např. Sunny Boy Control, Sunny WebBox) nebo s počítačem s příslušným softwarem (např. Sunny Data Control). V závislosti na vybraném komunikačním rozhraní může být navzájem propojeno až 2500 střídačů. Podrobnosti naleznete v dokumentaci komunikačního zařízení, softwaru, nebo na internetu na stránkách K instalaci komunikačních rozhraní existují následující možnosti: RS485, rádiové spojení Piggy-Back (viz kapitola "Přípojka RS485, rádiové spojení Piggy-Back" (24)) Podrobný plán kabeláže k jednotlivým komunikačním rozhraním naleznete v dokumentaci komunikačního zařízení. Tento plán kabeláže obsahuje: údaje o potřebném druhu kabelu jaké přípoje střídače použít zda a které jumpery (zkratovací propojky) musíte zasunout zda se musí stínění kabelu připojit k PE (ochr. vodiči). Na následujících stránkách naleznete tyto informace: průchodky krytem k připojení komunikačního rozhraní dovolené vedení kabelu v zařízení Sunny Boy místo připojení přípojky PE umístění šroubové svorky pro připojení komunikačních kabelů umístění konektorů jumper umístění konektorů rozhraní umístění konektorů rozhraní pro výkonový prvek Powerline a síťový modem Instalační vedení SB3300TLHC-ICZ

24 Elektrická přípojka Přípojka RS485, rádiové spojení Piggy-Back V této kapitole je uveden popis instalace systému Piggy-Back pro různé druhy komunikace zařízení Sunny Boy: rozhraní RS485 a rádiový systém Piggy-Back. Příslušná objednací čísla SMA naleznete v kapitole 12 "Příslušenství" (39). POZOR! Nebezpečí poškození zařízení Sunny Boy a komunikačního rozhraní elektrostatickým výbojem! Zařízení Sunny Boy a komunikační rozhraní jsou ohroženy elektrostatickými výboji. Dříve než vyjmete komunikační rozhraní z obalu a než se dotknete součástí zařízení Sunny Boy, uzemněte se dotykem PE. Před zahájením montážních prací si přečtěte dokumentaci komunikačního zařízení. Tam naleznete další podrobnosti ke kabeláži. 1. Otevřete zařízení Sonny Boy tak, jak je popsáno v kapitole 7.1 "Otevření střídače Sunny Boy" (29). 2. Navlékněte na komunikační kabel šroubení PG. 3. Protáhněte kabel kabelovou průchodkou (A) zařízení Sunny Boy. V závislosti na použitém typu kabelu použijte jednu nebo dvě průchodky. Pro rádio Piggy-Back použijte pravou kabelovou průchodku umístěnou v krytu přístroje. 4. Našroubujte šroubení PG na přístroj Sunny Boy. 5. Přetáhněte silikonovou hadičku obsaženou v dodávce přes kabel uvnitř přístroje Sunny Boy. Silikonová hadička se musí používat z bezpečnostních důvodů. Rozhraní nesmí být bez této silikonové hadičky uvedeno do provozu (kromě použití rádiového systému Piggy-Back). 6. Nainstalujte kabel v části (B) tak, jak vyobrazeno vpravo. 7. Uzemněte stínění kabelu na přípoji PE (C), pokud je to ve schématu připojení komunikačního zařízení požadováno. 8. Zapojte komunikační vedení do šroubové svorkovnice (D) tak, jak je to popsáno ve schématu připojení komunikačního zařízení. Poznamenejte si barvy žil pro příslušná čísla pinů. Pokud byste protější stranu připojili chybně, mohla by se tím zařízení poškodit. Pin 2, barva: Pin 3, barva: Pin 5, barva: Pin 7, barva: 9. Zasuňte jumpery (zkratovací propojky) (E), pokud je to ve schématu připojení komunikačního zařízení požadováno. Tabulka v kapitole "Funkce jumperů (zkratovacích propojek)" (25) poskytuje přehled funkcí jumperů. 10. Nasuňte komunikační rozhraní zleva na desku (F). 24 SB3300TLHC-ICZ Instalační vedení

25 Elektrická přípojka 11. Uzavřete střídač Sunny Boy tak, jak je popsáno v kapitole 7.2 "Uzavření střídače Sunny Boy" (30). F D E B A C A B C D E F Průchodky ve dnu krytu střídače Sunny Boy Kabelová trasa (šedá plocha) Přípojka PE (ochranný vodič) Šroubové svorky pro připojení komunikačních kabelů Zásuvná pozice pro jumper Zásuvná pozice pro rozhraní Funkce jumperů (zkratovacích propojek) Jumper A Jumper B Jumper C RS485 Terminace (zakončení) Předpětí 1 Předpětí 2 Rádiový systém Piggy-Back Detailní popis funkcí jumperu najdete v dokumentaci komunikačního přístroje. Instalační vedení SB3300TLHC-ICZ

26 Uvedení do provozu 6 Uvedení do provozu Před uvedením do provozu zkontrolujte splnění uvedených požadavků: Víčko krytu je pevně přišroubováno. Síťové vedení AC je správně připojeno. Vodiče DC (FV stringy) jsou kompletně připojeny. Nepotřebné konektory DC na spodní straně krytu přístroje jsou zakryty koncovými čepičkami. Systém Electronic Solar Switch (ESS) je správně připojen. Jistič vedení je správně dimenzován. Postup při uvedení do provozu 1. Zapněte jistič vedení. Zap 2. Nyní zkontrolujte na základě zobrazení LED a tabulky na další stránce, zda se zařízení Sunny Boy nachází v bezporuchovém a správném provozním stavu. Je-li tomu tak, je uvedení do provozu úspěšně ukončeno. V provozu (zelená) Zemní zkrat (červená) Porucha (žlutá) 26 SB3300TLHC-ICZ Instalační vedení

27 Uvedení do provozu 6.1 Zobrazení na displeji Režim dodávky do sítě V případě bezchybného zapnutí střídače Sunny Boy se cca. za minutu střídavě zobrazí tato displejová hlášení. Předtím zobrazená hlášení signalizují jen inicializaci Sunny Boy a kontrolu, zda jsou splněny podmínky pro napájení. 1. Nejdříve se zobrazí energie vyrobená příslušný den a aktuální provozní stav. 2. Po 5 sekundách nebo klepnutím na víko krytu se zobrazí momentální výkon dodávky do sítě a vstupní napětí. 3. Po dalších 5 sekundách nebo dalším klepnutí se zobrazí celkově vyrobená energie a doba, po kterou je Sunny Boy napojen na síť. 4. Pak se celý cyklus opakuje. Porucha 1. V případě poruchy se zobrazí ve stavovém řádku hlášení "Disturbance (Porucha). 2. Pak následuje přesný popis poruchy Když se např. hlášení o poruše na síti uvedené vedle zobrazí hned po připojení přístroje, může být příčinou to, že AC vedení ještě není správně připojeno a jistič vedení ještě není zapnutý. 3. Pokud je porucha zapříčiněná naměřenou hodnotou, která nesplňuje normu, zobrazí se hodnota naměřená v době vzniku poruchy. Je-li možné další měření hodnoty, zobrazí se ve druhém řádku aktuální naměřená hodnota. Instalační vedení SB3300TLHC-ICZ

28 Uvedení do provozu FV přepětí POZOR! Nebezpečí znehodnocení zařízení Sunny Boy vlivem příliš vysokého vstupního napětí DC! Odpojte napětí a FV generátor od zařízení Sunny Boy, pokud se po krátké době opakovaně jednou za sekundu čtyřikrát rozsvítí spodní žlutá LED. Hrozí nebezpečí zničení střídače příliš vysokým vstupním napětím DC! Znovu zkontrolujte napětí rětezců a to, zda jsou dodrženy limity uvedené v kapitole 5.1 "Přehled připojovací části" (14). Jsou-li příliš vysoké, musí nápravu zjednat projektant / instalační firma FV generátoru. Pokud by se i přes kontrolu napětí řětězců při opětovném připojení FV generátoru k zařízení Sunny Boy opakoval signál pomocí LED, odpojte opět FV generátor od přístroje Sunny Boy a kontaktujte firmu SMA Solar Technology (viz kapitola 13 "Kontakt" (40)). 6.2 Blikající kódy Zelená Červená Žlutá Stav svítí nepřetržitě nesvítí nesvítí OK (režim dodávky do sítě) svítí nepřetržitě nesvítí Porucha svítí nepřetržitě OK (inicializace) rychle bliká nesvítí nesvítí OK (stop) (3 x za sekundu) svítí nepřetržitě nesvítí Porucha pomalu bliká nesvítí nesvítí OK (čekejte, dohled sítě) (1 x za sekundu) svítí nepřetržitě nesvítí Porucha krátce se vypne nesvítí nesvítí OK (derating) (cca. 1 x za sekundu) svítí nepřetržitě nesvítí Porucha nesvítí nesvítí nesvítí OK (noční vypínání) svítí/bliká Porucha svítí nepřetržitě nesvítí Porucha svítí/bliká Porucha Podrobný popis chybových hlášení a jejich příčin a významy blikajícího kódu najdete v přiloženém Návodu k obsluze střídače Sunny Boy. 28 SB3300TLHC-ICZ Instalační vedení

29 Otevření a zavření přístroje Sunny Boy 7 Otevření a zavření přístroje Sunny Boy POZOR! Možnost poškození střídače Sunny Boy elektrostatickým výbojem! Elektrostatický výboj může trvale poškodit vnitřní součásti přístroje Sunny Boy. Než se dotknete určité součásti přístroje, uzemněte se. 7.1 Otevření střídače Sunny Boy NEBEZPEČÍ! Nebezpečí úmrtí vlivem vysokého napětí ve střídači Sunny Boy! Před otevřením zařízení Sunny Boy vypněte jistič vedení, zajistěte jej proti opětovnému zapnutí. 1. Odpojte jednotku Electronic Solar Switch. 2. Odpojte FV generátor od střídače Sunny Boy. NEBEZPEČÍ! Nebezpečí úmrtí vlivem nejištěného odpojení od FV generátoru! Bezpečné odpojení od FV generátoru je zaručeno teprve po vytažení jednotky Electronic Solar Switch a všech DC konektorů. Odpojte konektor DC a kompletně odpojte FV generátor od střídače Sunny Boy. 3. Zkontrolujte, zda LED a displej zhasl. NEBEZPEČÍ! Nebezpečí úmrtí vlivem vysokého napětí ve střídači Sunny Boy! Počkejte 15 minut, aby se mohly kondenzátory vybít. 4. Povolte čtyři šrouby víka krytu a odejměte víko rovnoměrně směrem dopředu. Odpojte přitom od víka ochranné vodiče (PE) a uvolněte aretaci PE spojení na víku. 5. Ověřte beznapěťový stav proti PE pomocí vhodného měřicího přístroje na svorce AC. Pokud naměříte napětí, zkontrolujte instalaci! Instalační vedení SB3300TLHC-ICZ

30 Otevření a zavření přístroje Sunny Boy 7.2 Uzavření střídače Sunny Boy 1. Připojte k víku krytu ochranný vodič (PE). 2. Připevněte víko krytu přístroje Sunny Boy stejnoměrným a pevným přišroubováním 4 upevňovacích šroubů. Šrouby musejí být utaženy utahovacím momentem cca. 4 Nm, aby byla zajištěna těsnost krytu. 3. Připojte FV generátor. Dbejte přitom na správné přiřazení řetězců. 4. Zkontrolujte opotřebení jednotky Electronic Solar Switch, jak je to popsáno v kapitole 8.2 "Kontrola opotřebení jednotky Electronic Solar Switch" (31). 5. Nasuňte úchyt jednotky Electronic Solar Switch zase zpět do zdířky na spodní straně přístroje Sunny Boy. POZOR! Manipulace s násadkou konektoru v úchytu může způsobit poškození jednotky Electronic Solar Switch (ESS)! Násadka konektoru uvnitř přístroje musí mít vůli, aby byl zajištěn bezproblémový kontakt. Pevné utažení šroubu má za následek zánik záruky a vznik nebezpečí požáru. Šroub konektoru v úchytu jednotky Electronic Solar Switch neutahujte pevně. POZOR! Nebezpečí poškození jednotky Electronic Solar Switch chybným nasazením! Electronic Solar Switch může být poškozen vlivem vysokého napětí, pokud není správně zasunutý. Nasaďte úchyt do zásuvky Electronic Solar Switch tak, aby slyšitelně zapadl. Zkontrolujte, zda je připevnění úchytu v pořádku. 6. Zapněte jistič vedení. 7. Zkontrolujte, zda LED přístroje Sunny Boy signalizuje řádný provoz. V provozu (zelená) Zemní zkrat (červená) Porucha (žlutá) 30 SB3300TLHC-ICZ Instalační vedení

31 Údržba a čištění 8 Údržba a čištění Provádějte pravidelnou kontrolu řádného provozu střídače Sunny Boy. Znečištění, jako např. prach nebo pyl, může způsobit zadržování tepla, které může vést ke snížení výkonových výnosů. Navíc zkontrolujte, zda nejsou zařízení Sunny Boy a kabely viditelně zvnějšku poškozeny. Případně proveďte opravu. 8.1 Čištění chladicích žeber Odvod tepla z výrobku může být omezen vlivem znečištěných chladicích žeber. Čištění chladicích žeber provádějte vhodným, měkkým kartáčkem. 8.2 Kontrola opotřebení jednotky Electronic Solar Switch Za účelem kontroly opotřebení jednotky Electronic Solar Switch postupujte následovně: 1. Odpojte jednotku Electronic Solar Switch. 2. Zkontrolujte, zda nejsou kovové jazýčky uvnitř konektoru zbarveny dohněda nebo propáleny. Kovové jazýčky Jsou-li všechny kovové jazýčky v bezvadném stavu (jak je zobrazeno výše), může se systém Electronic Solar Switch opět použít. Pokud je min. jeden z kovových jazýčků zbarven dohněda nebo úplně propálený (viz obr. dole), není zajištěna spolehlivá funkce systému Electronic Solar Switch. Opotřebované kovové jazýčky 3. Před uvedením zařízení Sunny Boy do provozu musíte vyměnit vadný systém Electronic Solar Switch. Náhradní díly můžete objednávat u společnosti SMA Solar Technology (viz kapitola 12 "Příslušenství" (39)). Instalační vedení SB3300TLHC-ICZ

32 Vyhledávání závad 9 Vyhledávání závad Zařízení Sunny Boy je technicky velmi komplexní přístroj. Možnosti odstranění závad na místě se tedy omezují na několik málo bodů. Nepokoušejte se o jiné opravy než je zde uvedeno. Využijte k provedení výměn a oprav služeb 24hodinového servisu společnosti SMA Solar Technology. 9.1 Červená LED svítí trvale Pokud v průběhu provozu trvale svítí červená LED, je zemní zkrat na FV generátoru nebo závada na minimálně jednom varistoru protipřepěťové ochrany Zkontrolujte, zda na FV generátoru není zemní zkrat 1. Odpojte AC a DC stranu střídače Sunny Boy, jak je popsáno v kapitole 7.1 "Otevření střídače Sunny Boy" (29). 2. Změřte napětí mezi kladným a záporným pólem řetězce vůči potenciálu země. Pokud je naměřeno napětí, je zkrat v příslušném řětězci. NEBEZPEČÍ! Nebezpečí úmrtí vlivem úrazu elektrickým proudem! V případě zemního zkratu může být FV generátor pod vysokým napětím. Nedotýkejte se konstrukce FV generátoru. Čekejte tak dlouho, dokud nebude naměřeno žádné napětí. Nepřipojujte ke střídači Sunny Boy žádné řetězce se zemním zkratem. Přibližnou pozici zkratu lze zjistit poměrem naměřených napětí mezi kladným a záporným pólem vůči potenciálu země. Příklad: V 1 = 40 V V 2 = 60 V 20 V 20 V 20 V 20 V 20 V Zkrat je mezi druhým a třetím modulem. 3. Zopakujte bod 2 pro každý řetězec. 32 SB3300TLHC-ICZ Instalační vedení

33 Vyhledávání závad 4. Níže uvedená tabulka zobrazuje různé výsledky a příslušná opatření. Výsledek Opatření Zjistili jste zemní zkrat. Instalační firma, která provedla instalaci FV generátoru, musí zkrat v dotyčném řetězci odstranit, než tento řětězec bude moci být připojen na střídač Sunny Boy. Závadný řetězec znovu nezapojujte. Uzavřete zařízení Sunny Boy a uveďte ho do provozu, jak je popsáno v kapitole 7.2 "Uzavření střídače Sunny Boy" (30). Nezjistili jste žádný zemní zkrat. Pravděpodobně je vadný jeden z tepelně hlídaných varistorů. Zkontrolujte varistory tak, jak je popsáno v kapitole "Kontrola funkce varistorů" (33) Kontrola funkce varistorů Varistory jsou součásti podléhající opotřebení, a stárnutím nebo opakovaným namáháním z důvodu přepětí dochází k omezení funkce. Proto je možné, že jeden z tepelně hlídaných varistorů ztratil svou ochrannou funkci a svítí tedy červená LED. Umístění varistorů Umístění varistorů je zřetelné z níže uvedeného obrázku. Dodržujte následující přiřazení svorek: Svorka A: vnější svorka (přípoj varistoru s vroubkem) Svorka B: prostřední svorka Svorka C: vnější svorka (přípoj varistoru bez vroubku) Kontrolu funkce varistorů můžete provést následujícím způsobem: 1. Otevřete zařízení Sonny Boy tak, jak je popsáno v kapitole 7.1 "Otevření střídače Sunny Boy" (29). Instalační vedení SB3300TLHC-ICZ

34 Vyhledávání závad 2. Multimetrem zjistěte u všech nainstalovaných varistorů, zda je spojení mezi přípoji B a C vodivé. Pokud neexistuje vodivé spojení, je příslušný varistor neúčinný. 3. Vyměňte oba varistory za nové tak, jak je uvedeno na vedlejším nákresu. Dejte přitom pozor na správnou polohu varistoru! Pokud současně s náhradními varistory neobdržíte příslušný nástroj k uvolnění svorek, kontaktujte společnost SMA Solar Technology. Svorkové kontakty lze však provizorně uvolnit také samostatně pomocí vhodného šroubováku. Protože je selhání varistoru většinou způsobeno okolními vlivy, které se podobným způsobem týkají všech varistorů (teplota, stárnutí, indukované přepětí), důrazně doporučujeme výměnu obou varistorů. Varistory jsou vyráběny speciálně pro použití v zařízení Sunny Boy a nejsou k dostání v obchodě. Je nutné je objednat u firmy SMA Solar Technology (viz kapitola 12 "Příslušenství" (39)). POZOR! Nebezpečí znehodnocení střídače Sunny Boy vlivem přepětí! Zavedení uvolňovacího nástroje uvolní svorku Vyjmutí varistoru Pól s malou smyčkou (vroubkem) je při opětovné montáži nutné připevnit do svorky A. Střídač Sunny Boy bez varistorů není chráněný proti přepětí! Zajistěte okamžité namontování varistorů. U systémů s vysokým rizikem přepětí nesmíte zařízení Sunny Boy bez varistorů používat. 4. Zavřete zařízení Sunny Boy tak, jak je popsáno v kapitole 7.2 "Uzavření střídače Sunny Boy" (30). Pokud nebyl zjištěn zemní zkrat ani závadný varistor, je zřejmě závada ve střídači Sunny Boy. Konzultujte další kroky se servisní linkou společnosti SMA. 34 SB3300TLHC-ICZ Instalační vedení

35 Vyřazení z provozu 10 Vyřazení z provozu 10.1 Demontáž 1. Otevřete zařízení Sonny Boy tak, jak je popsáno v kapitole 7.1 "Otevření střídače Sunny Boy" (29). 2. Odstraňte ze střídače Sunny Boy všechny vodiče. 3. Zavřete střídač Sunny Boy: Připevněte víko krytu na střídači Sunny Boy pomocí čtyř šroubů. 4. Povolte šroub s válcovou hlavou mezi střídačem Sunny Boy a nástěnným držákem. 5. Demontujte střídač Sunny Boy vyjmutím z nástěnného držáku Balení Střídač Sunny Boy zabalte pokud možno vždy do originálního obalu. Není-li originální balení k dispozici, můžete alternativně použít lepenku vykazující stejné vlastnosti a splňující tyto požadavky: zatížení do 28 kg systém vhodného uchycení možnost kompletního uzavření Skladování Skladujte zařízení Sunny Boy na suchém místě s okolní teplotou v rozsahu vždy od -25 C do +60 C Likvidace Po uplynutí doby životnosti střídače Sunny Boy proveďte jeho likvidaci v souladu s aktuálními, v místě instalace platnými likvidačními předpisy pro elektronický odpad, nebo ho zašlete na vlastní náklady s poznámkou "ZUR ENTSORGUNG (K LIKVIDACI)" zpět na adresu společnosti SMA Solar Technology. Instalační vedení SB3300TLHC-ICZ

36 Technické údaje 11 Technické údaje Charakteristika přípojky FV Nastavení generátoru Max. vstupní napětí U DC max 750 V a) Vstupní napětí, rozsah MPP U PV 125 V V Max. vstupní proud I PV max 11 A Max. vstupní výkon P DC 3440 W Činitel zvlnění U SS < 10 % vstupního napětí Vlastní spotřeba při provozu < 10 W (standby) a) Maximální vstupní napětí naprázdno, které může vzniknout při teplotě článku -10 C, nesmí překročit maximální vstupní napětí. Charakteristika síťové přípojky Nastavení Jmenovitý výstupní výkon P ACjmen 3000 W Max. výstupní výkon P ACmax 3300 W Jmenovitý výstupní proud I ACjmen 13 A Max. výstupní proud I AC max 16 A Max. jištění 32 A Činitel harmonického zkreslení výstupního proudu (pro K Usíť < 2 %, P AC > 0,5 P ACjmen ) K IAC < 4 % Jmenovité napětí AC U ACjmen 220 V / 230 V / 240 V Rozsah napětí U AC V AC (rozšířený pracovní rozsah) Síťová frekvence AC f ACjmen 50 Hz Rozsah frekvence f AC 45, ,5 Hz (rozšířený pracovní rozsah) Činitel výkonu cos fí 1 (při jmenovitém výstupním výkonu) Přepěťová kategorie III Zkušební napětí (50 Hz) 1,65 kv 36 SB3300TLHC-ICZ Instalační vedení

37 Technické údaje Charakteristika síťové přípojky Zkušební rázové napětí Příkon v nočním provozu Nastavení 4 kv (sériové rozhraní: 6 kv) 0,25 W Všeobecná charakteristika Prohlášení o shodě ES Prohlášení o shodě ES naleznete v přiložené sadě dokumentů nebo je ke stažení na webové stránce v části Download, certifikáty. IP65 cca. 470 mm x 490 mm x 225 mm cca. 28 kg I beztransformátorový Krytí podle DIN EN Rozměry (Š x V x H) Hmotnost Ochranná třída Topologie klimatické podmínky podle DIN EN 50178: Instalace typu C: Třída 4K4H rozšířený teplotní rozsah: -25 C C rozšířený rozsah vlhkosti vzduchu: % rozšířený rozsah tlaku vzduchu: 70 kpa kpa Přeprava typu E: Třída 2K3 Teplotní rozsah: -25 C C Rozsah provozních teplot -25 C C max. provozní výška 2000 m n. m. NN (normální nula) Hlukové emise (typické) 29 db (A) Ochranná funkce strany DC Zařízení na odpojení všech pólů na DC straně Ochrana proti přepětí Ochrana zdraví a života osob Ochrana proti přepólování Electronic Solar Switch, DC konektor Tepelně hlídané varistory Ochrana proti zemnímu zkratu (Riso > 1 MOhm) zkratovými diodami Instalační vedení SB3300TLHC-ICZ

38 Technické údaje Ochranná funkce strany AC Odolnost proti zkratu na straně sítě regulací proudu Zařízení na odpojení všech pólů na straně sítě Samočinná spínací stanice (grid guard 2.1), dvojité provedení Komunikační rozhraní RS485 (galvanicky oddělený) Rádiový signál Electronic Solar Switch Elektrická životnost (při zkratu, s jmenovitým proudem 30 A) Maximální spínací proud Maximální spínací napětí Maximální FV výkon Krytí v zapojeném stavu Krytí v nezapojeném stavu volitelně volitelně min. 50 spínacích cyklů 30 A 800 V cca. 10 kw IP65 IP21 Účinnost Max. účinnost η max 96 % Evropský stupeň účinnosti η euro 94,6 % Křivka účinnosti 38 SB3300TLHC-ICZ Instalační vedení

39 Příslušenství 12 Příslušenství V následujícím přehledu je uvedeno příslušenství a náhradní díly k vašemu výrobku. V případě potřeby lze náhradní díly objednat u firmy SMA Solar Technology nebo u vašeho prodejce. Název Stručný popis Objednací číslo SMA Náhradní varistory Sada tepelně hlídaných varistorů (2 ks) MSWR-TV7 včetně montážních pomůcek Electronic Solar Switch ESS úchop jako náhradní díl ESS-HANDLE:03 Dovybavovací sada RS485 Rozhraní RS PB-MS-NR Rádiová dovybavovací Rádiový systém Piggy Back k dovybavení BEAMPB-NR sada střídače Sunny Boy komunikací se zařízením Sunny Beam, vč. antény, koaxiálního kabelu a šroubení PG (kov) Dovybavovací sada Rozhraní Bluetooth Na objednávku Bluetooth Připojovací sada DC Adaptérová sada Multi-Contact 3 SWR-MC Multi-Contact 3 mm max. průchozí proud: 21 A Připojovací sada DC Adaptérová sada Multi-Contact 4 MC-SET Multi-Contact 4 mm max. průchozí proud: 30 A Připojovací sada DC Tyco Sada adaptérů TYCO, max. průchozí proud: 30 A TYCO-SET Instalační vedení SB3300TLHC-ICZ

40 Kontakt 13 Kontakt V případě technických problémů s našimi výrobky se obraťte na naši servisní linku. Abychom vám mohli cíleně pomoci, potřebujeme od vás následující údaje: Typ střídače Připojené moduly a jejich počet Komunikace Sériové číslo zařízení Sunny Boy Blikající kód nebo hlášení na displeji zařízení Sunny Boy Sonnenallee Niestetal, Germany Servisní linka Střídače: Komunikace: Fax: Serviceline@SMA.de 40 SB3300TLHC-ICZ Instalační vedení

41 Kontakt Instalační vedení SB3300TLHC-ICZ

42 Kontakt 42 SB3300TLHC-ICZ Instalační vedení

43 Právní předpisy Informace obsažené v této dokumentaci jsou majetkem spolenosti. K jejich celkovému i ástenému zveejnní je nutný písemný souhlas. Vnitropodnikové kopie za úelem evaluace výrobku i odborného využití jsou povoleny bez pedchozího souhlasu. Vylouení odpovdnosti V zásad platí Všeobecné dodací podmínky spolenosti. Obsah této dokumentace je prbžn kontrolován a popípad aktualizován. Pesto nemohou být vyloueny odchylky. Neruíme za úplnost. Aktuální verzi dokumentace lze získat na internetové stránce nebo pes standardní odbytové kanály. Nároky vyplývající ze záruky a ruení v pípad škod všeho druhu jsou vyloueny, pokud škody nastaly z jedné nebo více následujících píin: Škody pi peprav neodborné použití výrobku i jeho použití k jinému než stanovenému úelu provoz výrobku v jiném než pedpokládaném prostedí provoz výrobku bez zohlednní dležitých zákonem daných bezpenostních pedpis v míst instalace nedodržení výstražných a bezpenostních pokyn ve veškeré dokumentaci, která je pro výrobek relevantní provoz výrobku za nesprávných bezpenostních a ochranných podmínek svévolné zmny i opravy výrobku i softwarové aplikace obsažené v dodávce chybný provoz výrobku vlivem pipojených i sousedních pístroj mimo zákonné limity Katastrofy a vyšší moc Užívání softwarových aplikací vyrobených spoleností a obsažených v dodávce navíc podléhá tmto podmínkám: vyluuje veškerou odpovdnost za pímé i nepímé následné škody, které vyplynou z užívání softwarových aplikací vyrobených spoleností. Totéž platí pro poskytnuté, resp. neposkytnuté podprné služby. Softwarové aplikace obsažené v dodávce, které nebyly vyrobeny spoleností, se ídí licenními a ruitelskými smlouvami píslušného výrobce. Záruka výrobce SMA Aktuální záruní podmínky jsou piloženy k pístroji. V pípad poteby jsou ke stažení na internetové stránce nebo pes standardní odbytové kanály ve form výtisku. Ochranná známka Všechny ochranné známky jsou uznávané, i když nejsou oznaené píslušným symbolem. Chybí-li symbol ochranné známky, neznamená to, že zboží i známka nejsou chránné. Sonnenallee Niestetal Nmecko Tel Fax info@sma.de Veškerá práva vyhrazena. Instalační vedení SB3300TLHC-ICZ

44 Sonnenallee Niestetal, Germany Tel.: Fax:

45 Informace pro uživatele k likvidaci elektrických a elektronických zařízení Uvedený symbol na výrobku nebo v průvodní dokumentaci znamená, že použité elektrické nebo elektronické výrobky nesmí být likvidovány společně s komunálním odpadem. Za účelem správné likvidace výrobku jej odevzdejte na určených sběrných místech, kde budou přijata zdarma. Správnou likvidací tohoto produktu pomůžete zachovat cenné přírodní zdroje a napomáháte prevenci potenciálních negativních dopadů na životní prostředí a lidské zdraví, což by mohly být důsledky nesprávné likvidace odpadů. Další podrobnosti si vyžádejte od místního úřadu nebo nejbližšího sběrného místa. Při nesprávné likvidaci tohoto druhu odpadu mohou být v souladu s národními předpisy uděleny pokuty. Informace pro uživatele k likvidaci elektrických a elektronických zařízení (firemní a podnikové použití) Pro správnou likvidaci elektrických a elektronických zařízení si vyžádejte podrobné informace u Vašeho prodejce nebo dodavatele.. Informace pro uživatele k likvidaci elektrických a elektronických zařízení v ostatních zemích mimo Evropskou unii Výše uvedený symbol je platný pouze v zemích Evropské unie. Pro správnou likvidaci elektrických a elektronických zařízení si vyžádejte podrobné informace u Vašich úřadů nebo prodejce zařízení Touto cestou Vás upozorňujeme, že pokud Vaše firma je posledním prodejcem elektrozařízení, jste podle zákona č.185/2001 Sb., o odpadech a o změně některých zákonů, ve znění pozdějších předpisů, povinni zajistit, aby spotřebitel měl při nákupu elektrozařízení možnost odevzdat ke zpětnému odběru použité elektrozařízení v místě prodeje nebo dodávky nového elektrozařízení, ve stejném počtu kusů prodávaného elektrozařízení podobného typu a použití. Dále jste povinni podle vyhlášky MŽP č. 237/2002 Sb. poskytnout všem spotřebitelům informace o nejbližším místě zpětného odběru těchto použitých výrobků. Pokud jste distributorem námi dodávaných elektrických a elektronických zařízení, dovolujeme si Vás požádat v souladu s 37k odst.3 zákona o odpadech, abyste tuto informaci předali při prodeji elektrozařízení Vaším odběratelům. Pokud jste spotřebitelem nebo jiným konečným uživatelem námi dodávaných elektrozařízení, dovolujeme si Vás upozornit, že podle zákona o odpadech se můžete zbavit použitých elektrozařízení pouze předáním zpracovatelům nebo na místo zpětného odběru. Nikdy nevyhazujte použitá elektrozařízení do komunálního odpadu! Pro praktickou realizaci výše zmíněných povinností Vám nabízíme naši spolupráci, a proto kontaktujte pro bližší informace společnost ASEKOL s.r.o., jejímž posláním je zajistit jednotný systém sběru a recyklace použitých elektrozařízení. Společnost ASEKOL postupně vytváří síť míst pro zpětný odběr a oddělený sběr použitých elektrozařízení na celém územé České republiky. Dále zajišťuje svoz odevzdaných elektrozařízení z těchto míst do zpracovatelských zařízení. ASEKOL spol. s r.o. Adresa : Čs.exilu 2062/8, Praha 4 telefon : fax : E mail : dispecink@asekol.cz Děkujeme Vám za spolupráci při zavádění systému zpětného odběru elektrozařízení a odděleného sběru elektroodpadů.
