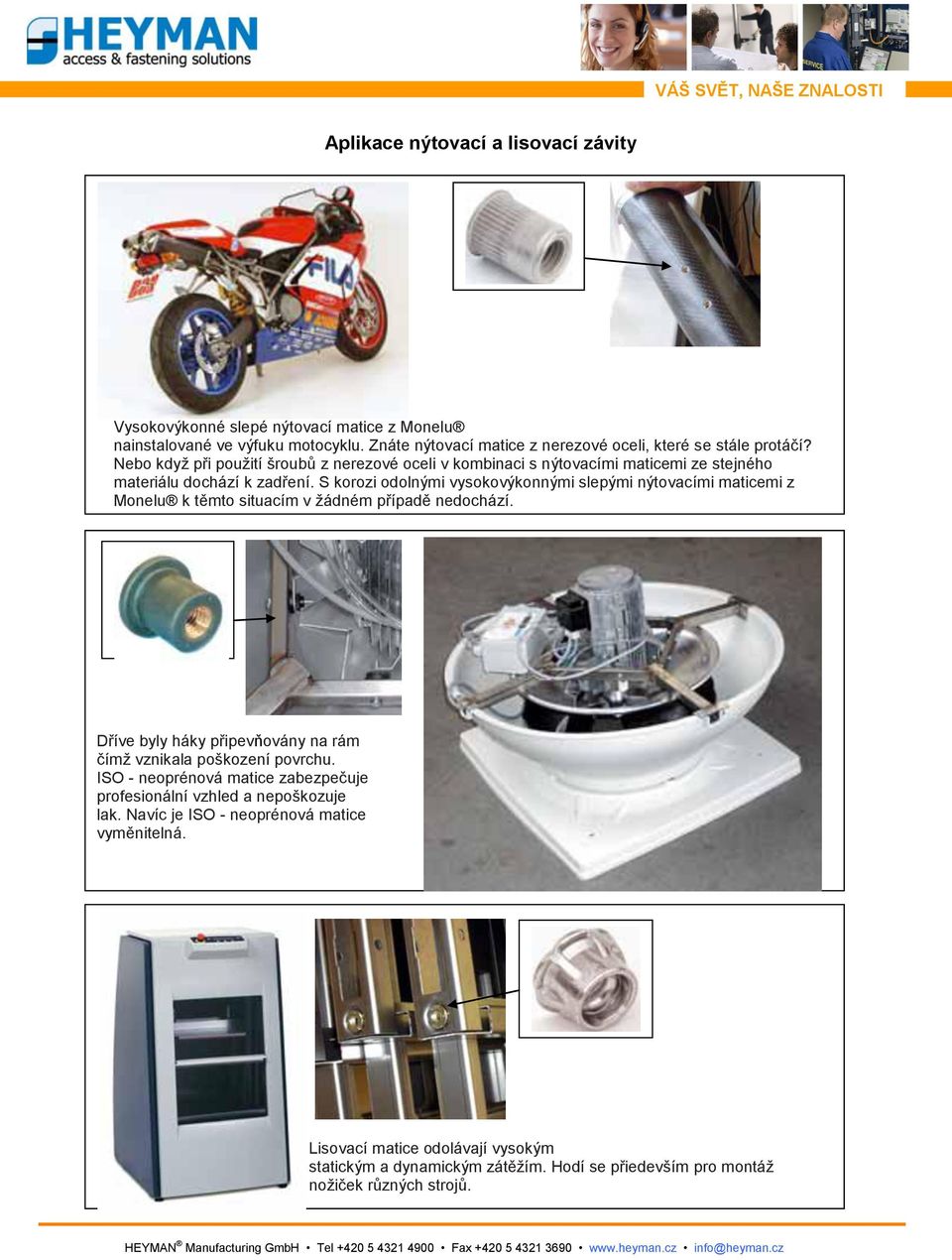

1 VÁŠ SVĚT, NAŠE ZNALOSTI Aplikace nýtovací a lisovací závity Vysokovýkonné slepé nýtovací matice z Monelu nainstalované ve výfuku motocyklu. Znáte nýtovací matice z nerezové oceli, které se stále protáčí? Nebo když při použití šroubů z nerezové oceli v kombinaci s nýtovacími maticemi ze stejného materiálu dochází k zadření. S korozi odolnými vysokovýkonnými slepými nýtovacími maticemi z Monelu k těmto situacím v žádném případě nedochází. Dříve byly háky připevňovány na rám čímž vznikala poškození povrchu. ISO - neoprénová matice zabezpečuje profesionální vzhled a nepoškozuje lak. Navíc je ISO - neoprénová matice vyměnitelná. Lisovací matice odolávají vysokým statickým a dynamickým zátěžím. Hodí se přiedevším pro montáž nožiček různých strojů. HEYMAN Manufacturing GmbH Tel Fax info@heyman.cz

2 Aplikace nýtovací a lisovací závity VÁŠ SVĚT, NAŠE ZNALOSTI AVK slepé nýtovací matice zabudované v dopravní značce. AVK slepé nýtovací matice mají oproti standardním slepým nýtovacím maticím velký rozsah svěrné síly. Díky tomuto velkému rozsahu nemají případné otřepy (a jejich velikost) na vnitřní straně korpusu na kvalitu spojení žádný vliv. ISO - neoprénová matice je odolná vůči vibracím a její montáž je jednoduchá. Vysokovýkonné nýtovací matice byly vyvinuty pro montáže uzávěrů na ocelové nebo hliníkové profily. HEYMAN Manufacturing GmbH Tel Fax info@heyman.cz

3 V rámu zařízení pro třídění vajec z nerezové oceli jsou použity lisovací matice a šrouby z kalené nerezové oceli. Tato volba zaručuje spolehlivou montáž. Ve srovnání se spojovacím materiálem pro přivařování může dojít ke zlepšení kvality a snížení výrobních nákladů. Pro upevnění desky plošného spoje k čelnímu panelu jsou použity lisovací spojky úhlů PEM. Toto řešení usnadňuje výměnu náhradních dílů a poslouží jako spolehlivé a stabilní spojení. 54

4 V případě kvalitního osvětlení stadionu byly do krytu instalovány lisovací šrouby PEM. Toto řešení se doporučuje tam, kde není vhodné svařování a rozstřik svarových kuliček. Další výhodou je plochý povrch a přesné umístění závitu šroubu. Lisovací šrouby PEM se mohou umístit až o 40% blíže k okraji zpracovávaného nosného materiálu. Tak se předejde ztenčení obrobku a zbytečnému dodatečnému opracovávání. 70

5 Před montáží čelního panelu a elektronických součástek byly na desku upevněny lisovací spojky úhlů a distanční sloupky. Ve srovnání s alternativním řešením jako jsou např. ohýbání a vysekávání okrajů, použití svorníků, navařování opěr nebo aplikace volných součástek může zalisování upevňovacích prvků vést ke snížení nákladů. Pro potřebu instalace řídící desky ventilační jednotky WTW byly zalisovány sloupky PEM Snaptop. Díky tomu se dá deska připevnit jednoduchým zaklapnutím. Toto řešení snižuje množství spojovacího materiálu a čas potřebný k montáži. 86

6 Do krytu tohoto průmyslového PC byly zalisovány neztratné panelové šrouby PEM. Neztratné šrouby poskytují pohodlné řešení při servisu, když dochází k výměně filtru a zamezují poruchám, které může citlivé elektronice způsobit volný spojovací materiál. Řídící modul pro ovládání tohoto výtahu se musí rychle vyměnit, aby se přerušení provozu omezilo na minimum. Lisovací neztratné panelové šrouby umožňují velmi rychlou výměnu a riziko ztráty volného spojovacího materiálu z modulu je vyloučeno. 94

7 Tento automat na zboží má LED osvětlení. Před montáží řídící desky do hliníkového obložení byly instalovány dva pájené prvky. Kromě nízkých nákladů na instalaci nevzniká žádné riziko poškození, protože není nutné žádné následné opracování citlivé řídící desky. Před montáží několika desek nad sebou se použily pájené prvky. Protože je zde k dispozici velmi málo místa, jsou tyto prvky pro podobné aplikace zvláště vhodné. 111
