2 Upevňovací systémy CosmoCLIC představují profesionální řešení pro všechny oblasti použití. Práce s jednotlivými upevňovacími prvky je mimořádně snadná a jejich použití zároveň zaručuje vysokou spolehlivost upevnění. Univerzální program invenčních výrobků s řadou patentovaných řešení sahá od různých typů objímek přes montážní lišty, úhelníky a spojky až k sedlovým a čelním přírubám či nosným svorkám. Šroubovací úchyt CosmoFIX Rychlá instalace dvěma prsty na lištové systémy Předmontované kompletní řešení s integrovanou kladivovou hlavou, posuvnou maticí, šestihrannou maticí, podložkou ve tvaru U a závitovým čepem Závitový čep s regulací vzdálenosti a ochranou proti vyšroubování Možnost rychlého a flexibilního vyrovnání Vysoká nosnost Díky možnosti regulovat délku není třeba odřezávat závitové čepy Závitový čep nemůže při regulaci vzdálenosti vypadnout Odpadá nutnost počítat a sestavovat různé díly, našroubovávat a nasazovat pojistné svorky, posuvné matice atd. Konkurenční výhody: Celoocelové galvanicky zinkované provedení Závitový čep jištěný proti vyšroubování z hlavy zatemováním, nikoliv vlepením Křídla posuvné matice je možné po utažení ohnout dovnitř drážky montážní lišty a dodatečně tak zajistit proti vyšroubování Bezpečnostní šroubovací úchyt CosmoFIX pro montážní lišty 27/18 a 28/30 Rozměry Připojovací Balení 50 ks (mm) závit Mat. č. 30 M8 CCLF830 kompletně smontováno 60 M8 CCLF860 kompletně smontováno 90 M8 CCLF890 kompletně smontováno 120 M8 CCLF8120 kompletně smontováno 150 M8 CCLF8150 kompletně smontováno 180 M8 CCLF8180 kompletně smontováno 30 M10 CCLF1030 kompletně smontováno 60 M10 CCLF1060 kompletně smontováno 90 M10 CCLF1090 kompletně smontováno 120 M10 CCLF10120 kompletně smontováno 150 M10 CCLF10150 kompletně smontováno 180 M10 CCLF10180 kompletně smontováno M8 CCLF8 jednotlivě M10 CCLF10 jednotlivě 2

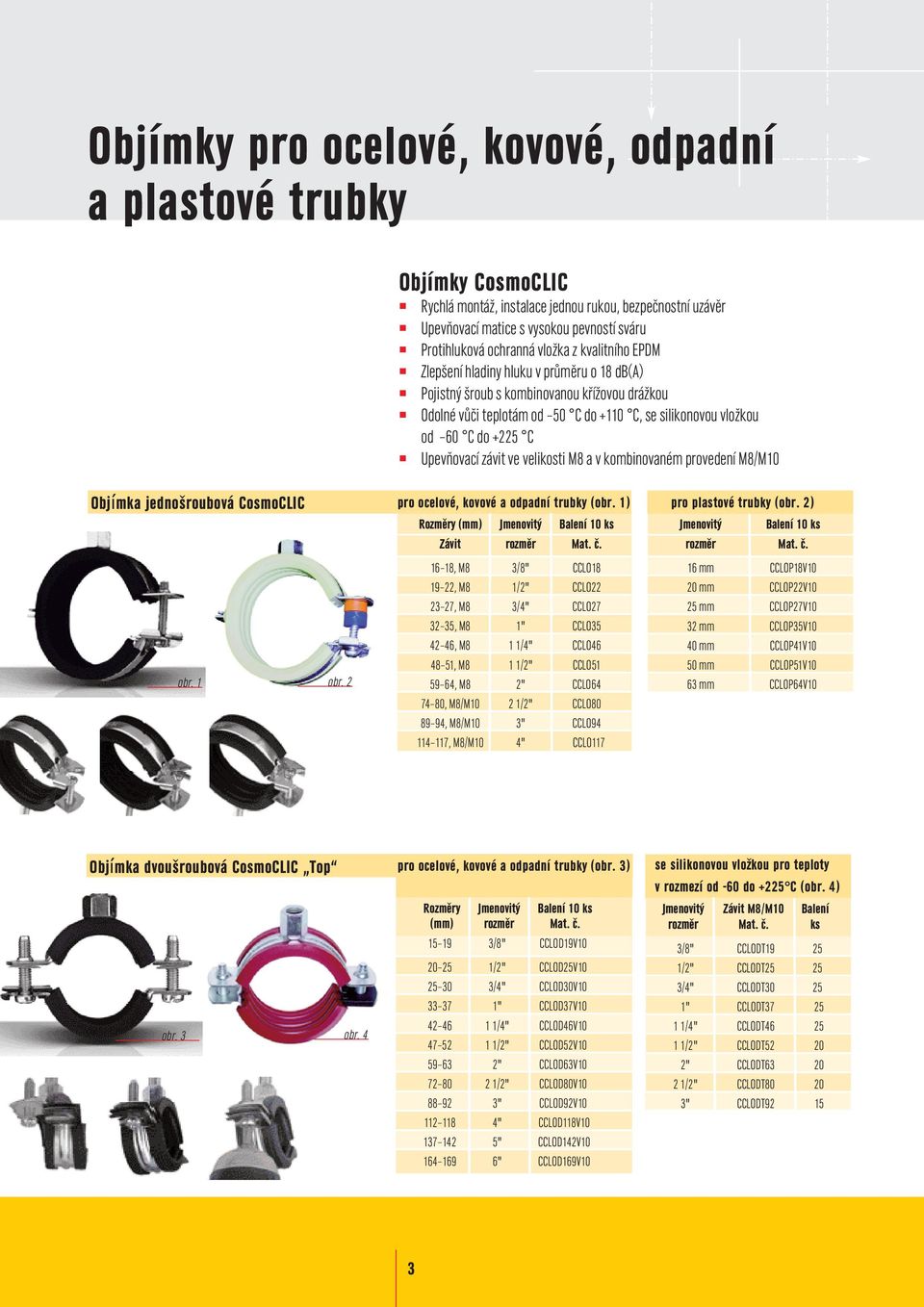

3 Objímky pro ocelové, kovové, odpadní a plastové trubky Objímky CosmoCLIC Rychlá montáž, instalace jednou rukou, bezpečnostní uzávěr Upevňovací matice s vysokou pevností sváru Protihluková ochranná vložka z kvalitního EPDM Zlepšení hladiny hluku v průměru o 18 db(a) Pojistný šroub s kombinovanou křížovou drážkou Odolné vůči teplotám od 50 C do +110 C, se silikonovou vložkou od 60 C do +225 C Upevňovací závit ve velikosti M8 a v kombinovaném provedení M8/M10 Objímka jednošroubová CosmoCLIC obr. 1 obr. 2 pro ocelové, kovové a odpadní trubky (obr. 1) Rozměry (mm) Jmenovitý Balení 10 ks Závit rozměr Mat. č , M8 3/8" CCLO , M8 1/2" CCLO , M8 3/4" CCLO , M8 1" CCLO , M8 1 1/4" CCLO , M8 1 1/2" CCLO , M8 2" CCLO , M8/M10 2 1/2" CCLO , M8/M10 3" CCLO , M8/M10 4" CCLO117 pro plastové trubky (obr. 2) Jmenovitý Balení 10 ks rozměr Mat. č. 16 mm CCLOP18V10 20 mm CCLOP22V10 25 mm CCLOP27V10 32 mm CCLOP35V10 40 mm CCLOP41V10 50 mm CCLOP51V10 63 mm CCLOP64V10 Objímka dvoušroubová CosmoCLIC Top obr. 3 obr. 4 pro ocelové, kovové a odpadní trubky (obr. 3) Rozměry Jmenovitý Balení 10 ks (mm) rozměr Mat. č /8" CCLOD19V /2" CCLOD25V /4" CCLOD30V " CCLOD37V /4" CCLOD46V /2" CCLOD52V " CCLOD63V /2" CCLOD80V " CCLOD92V " CCLOD118V " CCLOD142V " CCLOD169V10 se silikonovou vložkou pro teploty v rozmezí od -60 do +225 C (obr. 4) Jmenovitý Závit M8/M10 Balení rozměr Mat. č. ks 3/8" CCLODT /2" CCLODT /4" CCLODT " CCLODT /4" CCLODT /2" CCLODT " CCLODT /2" CCLODT " CCLODT

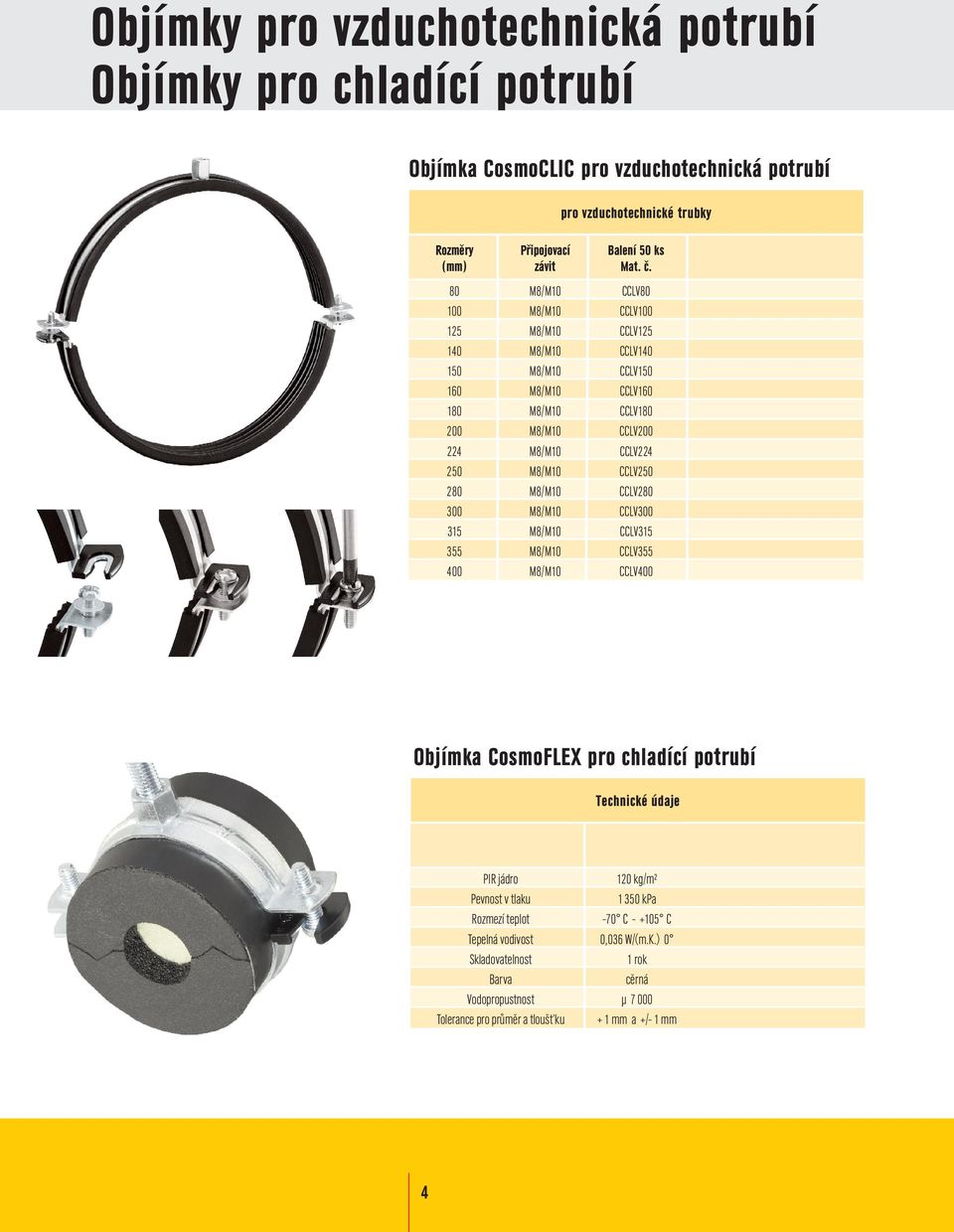

4 Objímky pro vzduchotechnická potrubí Objímky pro chladící potrubí Objímka CosmoCLIC pro vzduchotechnická potrubí pro vzduchotechnické trubky Rozměry Připojovací Balení 50 ks (mm) závit Mat. č. 80 M8/M10 CCLV M8/M10 CCLV M8/M10 CCLV M8/M10 CCLV M8/M10 CCLV M8/M10 CCLV M8/M10 CCLV M8/M10 CCLV M8/M10 CCLV M8/M10 CCLV M8/M10 CCLV M8/M10 CCLV M8/M10 CCLV M8/M10 CCLV M8/M10 CCLV400 Objímka CosmoFLEX pro chladící potrubí Technické údaje PIR jádro 120 kg/m² Pevnost v tlaku kpa Rozmezí teplot -70 C C Tepelná vodivost 0,036 W/(m.K.) 0 Skladovatelnost 1 rok Barva cěrná Vodopropustnost µ Tolerance pro průměr a tloušt ku + 1 mm a +/- 1 mm 4

5 Objímky pro chladící potrubí Objímka CosmoFLEX pro chladící potrubí Popis produktu Objímka CosmoFLEX pro chladící potrubí se skládá z PIRelastomerové vložky, která zamezuje tepelným mostům a z objímky CosmoCLIC Top s kombinovaným závitem M8/M10 pro snadné a rychlé upevnění potrubí. Vložka se skládá ze dvou polovin vyrobených z PIR. Na obou čelních stranách se nachází elastomerová chladová izolace CosmoFLEX ST. Díky tomu můžete pomocí lepidla CosmoFLEX K420 vytvořit bezespárové a difuzně těsné napojení na trubkovou izolaci. Vložka je navíc opláštěna černou PVC fólií, která zajišt uje difuzní těstnost. Tloušt ka izolační vrstvy odpovídá programu CosmoFLEX ST. tloušt ka izolace 13 mm Rozměry Závit M8/M10 Balení Rozměry Závit M8/M10 Balení (mm) Mat. č. ks (mm) Mat. č. ks 13 x 06 CCLOCH x 54 CCLOCH x 08 CCLOCH x 57 CCLOCH x 10 CCLOCH x 60 CCLOCH x 12 CCLOCH x 64 CCLOCH x 15 CCLOCH x 67 CCLOCH x 18 CCLOCH x 70 CCLOCH x 22 CCLOCH x 76 CCLOCH x 28 CCLOCH x 80 CCLOCH x 35 CCLOCH x 89 CCLOCH x 42 CCLOCH x 108 CCLOCH x 48 CCLOCH x 114 CCLOCH Objímka CosmoFLEX pro chladící potrubí tloušt ka izolace 19 mm Montážní postup 1. Vložku odklopte a nasad te na trubku 2. Na pero a drážku naneste lepidlo CosmoFLEX 3. Odstraňte fólii a přitlačte k sobě 4. Následně namontujte objímku 5. Vložku přilepte k izolaci Rozměry Závit M8/M10 Balení (mm) Mat. č. ks 19 x 15 CCLOCH x 18 CCLOCH x 22 CCLOCH x 28 CCLOCH x 35 CCLOCH x 42 CCLOCH x 48 CCLOCH x 54 CCLOCH x 57 CCLOCH x 60 CCLOCH x 64 CCLOCH x 67 CCLOCH x 70 CCLOCH x 76 CCLOCH x 80 CCLOCH x 89 CCLOCH x 108 CCLOCH x 114 CCLOCH

6 Příslušenství NOVÉ NOVÉ Lišta montážní CosmoCLIC Rozměry Délka Mat. č. (mm) 27 x 18 x 1,25 1 m CCLLM27181M 27 x 18 x 1,25 2 m CCLLM27182M 28 x 30 x 1,75 1 m CCLLM28301M 28 x 30 x 1,75 2 m CCLLM28302M 38 x 40 x 2,00 2 m CCLLM38402M 38 x 40 x 2,00 6 m CCLLM38406M 40 x 60 x 3,00 2 m CCLLM40602M 40 x 60 x 3,00 6 m CCLLM40606M Konzola stěnová CosmoCLIC Typ Délka Mat. č. 27/ mm CCLKS / mm CCLKS / mm CCLKS / mm CCLKS / mm CCLKS / mm CCLKS / mm CCLKS / mm CCLKS / mm CCLKS38406 Podpěra konzol CosmoCLIC Typ Délka Mat. č. 28/30 od 360 mm CCLPK /40 od 520 mm CCLPK3840 Pro zvýšení nosnosti konzol u typu 28/30 trojnásobně a u 38/40 dvojnásobně Zkrácení času montáže o více než 50 % díky jednoduché manipulaci: stačí zavěsit na lištu, upevnit na stěnu a hotovo! Svorník posuvný CosmoCLIC 38/ /60 Balení 50 ks Rozměry Mat. č. M8 x 35 mm CCLSP835 M8 x 50 mm CCLSP850 M8 x 100 mm CCLSP8100 M10 x 35 mm CCLSP1035 M10 x 55 mm CCLSP1055 M10 x 80 mm CCLSP1080 M10 x 100 mm CCLSP10100 Typ 1 Typ 2 Typ 1 Typ 2 Nosník drapákový CosmoCLIC Rozměry Balení 50 ks Mat. č. 27/18 28/30 M6 CCLND /40 M8 CCLND3840 Svorka nosníková CosmoCLIC Typ Balení/ks Mat. č. M8 50 CCLSN8 M10 50 CCLSN10 M12 50 CCLSN12 Díl stěnový CosmoCLIC Rozměry Typ Balení 25 ks Mat. č. 27/ /30 1 CCLDS / /30 2 CCLDS / /60 1 CCLDS / /60 2 CCLDS38402 Úchyt stěnový CosmoCLIC Rozměry Typ Balení 25 ks Mat. č. 27/ /30 1 CCLUS / /30 2 CCLUS / /60 1 CCLUS / /60 2 CCLUS38402 Úhelník montážní CosmoCLIC Rozměry Balení Mat. č. 27/ /30 ks CCLUM CCLUM Úhelník montážní CosmoCLIC Rozměry Balení/ Mat. č. 38/ /60 ks CCLUH CCLUH Kotva ocelová CosmoCLIC Rozměry Balení/ Mat. č. ks M8 x CCLK08 M10 x CCLKO10 M12 x CCLKO12 M16 x CCLKO16 Spojka lišt CosmoCLIC Podložka pojistná CosmoCLIC Rozměry Balení/ Mat. č. ks 27/ /30 25 CCLSL / /60 25 CCLSL3840 Krytka koncová CosmoCLIC Typ Balení/ks Mat. č. 27/ CCLKK / CCLKK / CCLKK3840 Rozměry Typ Balení 100 ks Mat. č. 27/ /30 M8 CCLPP278 27/ /30 M10 CCLPP / /60 M8 CCLPP388 38/ /60 M10 CCLPP3810 6

7 Technické údaje Velikosti trubek pro standardní objímky CosmoCLIC Top Pro ocelové, kovové a odpadní trubky Rozsah upnutí Jmen. Závitová trubka Žárová trubka Měděná Speciální WICU s PVC Ocelová PVC HT stabilní KA trubka, Trubka Ocelová Eternit (mm) rozměr DIN 2440, 2441DIN 2448, 2458 trubka stěnovým pláštěm trubka tlaková plastová tvrdý PVC LoRo odpadní trubka trubka NW/vnější 2460, 2461 hladká vnější trubky/ DIN 2391 trubka trubka DIN DIN DIN vnější vnější vnější pláště vnější vnější NW/vnější NW/vnější NW/vnější NW/vnější mm 10/ /8" 3/8"/17, ,18 15/16;15/19 15/16/ /2" 1/2"/21, /23 20/ /4" 3/4"/26,9 25; /27 25/ " 1"/33,7 31, / / /4" 1 1/4"/42,4 42;44, / /40 40/40 40/42 40/ /2" 1 1/2"/48, / /50 50/50 50/53 50/ mm " 2"/60,3 63,5 54/ mm 70 68;70 50/ /2" 2 1/2"/76, ; /75 70/75 70/73 70/ mm 85 70/ " 3"/88, , mm 101, / / mm / / " 4"/114, / mm / / mm / / " 5"/139, / mm / / / / " 6"/165,1 150/168 Velikosti trubek pro objímky CosmoCLIC Pro ocelové, kovové a odpadní trubky Rozsah Jmen. Závitová trubka Žárová trubka Měděná Speciální WICU s Nerez ST PVC HT stabilní KA trubka Trubka Ocelová Eternit upnutí rozměr DIN 2440, 2441 DIN 2448, 2458 trubka PVC stěnovým pláštěm trubka trubka tlaková plastová tvrdý PVC LoRo odpadní trubka trubka (mm) NW/vnější 2460, 2461 hladká vnější trubky/ DIN DIN 2391 trubka trubka DIN DIN DIN NW/ vnější vnější vnější pláště vnější vnější NW/vnější NW/vnější NW/vnější NW/vnější vnější /4" 13,5 13,5 12/14/15 10/14 14/ /8" 17,2 16/17, /16 17,2 16/ /2" 21,3 19/20/21,3 20/22 15/19 21,3 20/ /4" 26,9 25/25,4/26,9 24/26 18/23 22/27 26,9 25/ ,9 26,9/ ,9 28/ " 33,7 31,8/33,7 34/35 28/33 33,7 32/ / /40 38/ /40 40/ /4" 42,4 42,4/44,5 42/44 42, /42 40/ /2" 48,3 48,3/ /48 48,3 48/ /50 50/ mm 54/ /53 50/ " 60,3 60,3/63, /60 60/63, / mm 70 68/ /73 70/ /2" 76,1 76,1 74/75/76,1/80 76,1 75/ /75 70/ mm / " 88,9 88,9 88,9 88, mm 101,6 100/ , / / mm / / " 114, /116 7
