1 , list 1/16 Požární odolnost a pasivní zabezpečení proti Hlavní cíle: snížení rizika destrukce vnitřního vybavení rozvoden, ochrana vnitřních prvků před tepelnou degradací vznikající při. První Elektro, a.s. Připravil: Ing. Jan Vrána Bezručova 4174, Chomutov Czech Republic Tel.: Fax.: vrana@prvnielektro.cz.

destrukce vnitřního vybavení rozvoden, ochrana vnitřních prvků před tepelnou degradací

2 , list 2/16 pro povrchové doly Pasivní ochrana = Vypracování souboru konstrukčních a výrobních opatření vedoucích obecně k vyšší požární odolnosti typových rozvoden společnosti První Elektro, a.s.. Spočívá ve: zvýšení tepelné odolnosti opláštění a zvýšení odolnosti spodní části proti zahřívání vnitřního prostoru v rozsahu:, zvýšení žárové odolnosti sendvičových panelů tvořících opláštění rozvodny použití panelů s izolací minerální vatou s vnitřním a vnějším opláštěním z pozinkovaného ocelového plechu panely KINGSPAN šíře min. 100 mm, umístění tepelného štítu pod rozvodnou panely PROMATECT L (ochránění nosné konstrukce rozvodny před přímým působením plamenu) včetně ochrany impregnací PROMAT 2000, zaústění kabeláže kabelovým prostupem z boku rozvodny přes protipožární ucpávky a zatěsnění INTUMEX V (zvýšení odolnosti proti prohoření kabeláže), aplikace nástřiků FLAMIZOL zvyšujících protipožární odolnost konstrukce, vntřní zakrytování spodní části rozvodny je opět provedeno panely KINGSPAN, tj. dno rozvodny tvoří tento sendvičový panel a vnější protipožární deska PROMATECT L.

3 , list 3/16 Ověření konstrukčních úprav v reálné simulaci = skutečné tepelné namáhání rozvodny Zkušební vzorek: Technologická rozvodna dálkové pásové dopravy Základní typové údaje: Název: Technologická rozvodna dálkové pásové dopravy Označení: RDPD FM x-y/pe, kde x = počet hlavních pohonů y= napěťová soustava hl. pohonů ( y = 1 do 1kV, y = 6 do 6kV) Výrobce: První Elektro, a.s. Základní popis: typová jednomodulová rozvodna s frekvenčními měniči RDPD FM 1-1/PE o instalovaném výkonu až 1000kW, sestavená z jednoho samostatného typového kontejneru: KONT vel. 16 ( = d š v), samostatně manipulovatelná, oddělená otevíratelná střecha, celkové rozměry rozvodny: 5 2 3m (d š v), odhadovaná celková hmotnost: součet hmotnosti kontejneru + zařízení cca 4750 kg, opláštění tepelně izolované, mat. KINGSPAN, tl. 100mm, celková odolnost proti vnějšímu min. 1 hod, celkové krytí IP54. Vnitřní instalace: Rozměrový výkres: NN rozvaděčová skříň s frekvenčním měničem RM rozvaděč řídícího systému DA1

4 , list 4/16 Zkušební vzorek = typová rozvodna RDPD/PE Kabelový prostup boční Ochranný tepelný štít vnější spodní strany Rozvodna typu RDPD/PE Vnitřní vybavení zkoušené rozvodny

5 , list 5/16 Příprava zkoušky v akreditované zkušebně Pavus, a.s.: Příprava zkušební pece a usazení rozvodny

6 , list 6/16 Příprava zkoušky v akreditované zkušebně Pavus, a.s.: Příprava měření ve zkušebním vzorku

7 , list 7/ ,0 800,0 600,0 400,0 200,0 0,0 Výsledky zkoušky a závěr Zatěžovací charakteristika zkušební pece 0:00:00 0:02:00 0:04:00 0:06:00 0:08:00 0:10:00 0:12:00 0:14:00 0:16:00 0:18:00 0:20:00 0:22:00 0:24:00 0:26:00 0:28:00 0:30:00 0:32:00 0:34:00 0:36:00 0:38:00 0:40:00 0:42:00 0:44:00 0:46:00 0:48:00 0:50:00 0:52:00 0:54:00 0:56:00 0:58:00 1:00:00 Teplota v peci 160,0 140,0 120,0 100,0 80,0 Graf závislosti oteplení vnitřního prostoru rozvaděče v rozvodně dle zatěžovací charakteristiky zkušební pece Tepelná degradace citlivých elektronických prvků Tepelná degradace VN i NN prvků, zalévaných transformátorů a výkonové elektroniky Kritická teplota 100 ºC Kritická teplota 80 ºC 60,0 40,0 20,0 0,0 0:00:00 0:02:00 0:04:00 0:06:00 0:08:00 0:10:00 0:12:00 0:14:00 0:16:00 0:18:00 0:20:00 0:22:00 0:24:00 0:26:00 0:28:00 0:30:00 0:32:00 0:34:00 0:36:00 0:38:00 0:40:00 0:42:00 0:44:00 0:46:00 0:48:00 0:50:00 0:52:00 0:54:00 0:56:00 0:58:00 1:00:00 Teplota v rozvaděči

0:20:00 0:22:00 0:24:00 0:26:00 0:28:00 0:30:00 0:32:00 0:34:00 0:36:00 0:38:00 0:40:00 0:42:00 0:44:00 0:46:00 0:48:00 0:50:00 0:52:00 0:54:00 0:56:00 0:58:00 1:00:00 Teplota v peci 160,0 140,0

8 , list 8/16 Protokol o zkoušce akreditované zkušebny Pavus, a.s. Kritéria vyhodnocení zkoušky: Výsledky zkoušky a závěr Nosnost - doba, po kterou zkušební prvek zachovává svou nosnou funkci a stabilitu. Pro účely této zkoušky bylo kritériem nosnosti stanoveno zřícení objektu. Celistvost - doba, po kterou zkušební prvek zachovává svou dělicí funkci. Kritériem celistvosti bylo stanoveno zabránění průniku (plamenů) dovnitř objektu. Izolace - doba, po kterou zkušební prvek zachovává svou dělicí funkci, aniž by ve vnitřním prostoru objektu rozvodny nebo v prostoru dílčích rozvaděčů byly dosaženy teploty, které způsobí: - vzrůst maximální teploty vzduchu nad 80 C (teplota při které začíná degradace chování některých citlivých elektronických prvků a výkonové elektroniky). Hodnocení protipožární odolnosti konstrukčního provedení: 1. prokázání odolnosti nosné konstrukce a zachování nosnosti v případě, 2. prokázání odolnosti opláštění proti průniku dovnitř objektu, 3. prokázání odolnosti kabelového prostupu proti průniku tepla do objektu při vnějším, 4. prokázání celkové odolnosti rozvodny před růstem vnitřní teploty působením vnějšího a ochrana vnitřních přístrojů. Závěr zkoušky a vyhodnocení akreditované zkušebny Pavus, a.s.: 1. Zkouška prokázala nosnost konstrukce objektu po dobu 60 minut tepelné expozice. 2. Zkouška prokázala celistvost konstrukce objektu po dobu 60 minut tepelné expozice. 3. Zkouška prokázala celistvost kabelového prostupu po dobu 60 minut tepelné expozice. 4. Zkouška prokázala odolnost izolace vnějšího pláště vzrůstem maximální teploty vzduchu vnitřního prostoru nad 80 ºC po dobu: - vnitřní prostor rozvodny 25 minut - vnitřní prostor NN rozvaděče RM1 bez podlahy 41 minut - vnitřní prostor NN rozvaděče řídícího systému DA1 s podlahovým plechem 45 minut

Kritériem celistvosti bylo stanoveno zabránění průniku (plamenů) dovnitř objektu.

9 , list 9/16 Protokol o zkoušce akreditované zkušebny Pavus,.a.s. Výsledky zkoušky a závěr

10 , list 10/16 Duševní ochrana konstrukčního řešení protipožární odolnosti technologických rozvoden Užitný vzor č zapsán dne o názvu Plášť rozvodny - použití izolačního materiálu, přihláška číslo z Užitný vzor č zapsán dne o názvu Rozvodna protipožární deska, přihláška číslo z Užitný vzor č zapsán dne o názvu Plášť rozvodny protipožární zatěsnění, přihláška číslo z Majitel užitných vzorů: První Elektro, a.s.

18875 zapsán dne 8.9.2008 o názvu Rozvodna protipožární deska, přihláška číslo 2008-20178 z 25.07.2008. Užitný vzor č.

11 , list 11/16 Realizované aplikace s garantovanou vyšší požární odolností Rozvodny pro PD217, PD263, PD264 Doly Nástup Tušimice

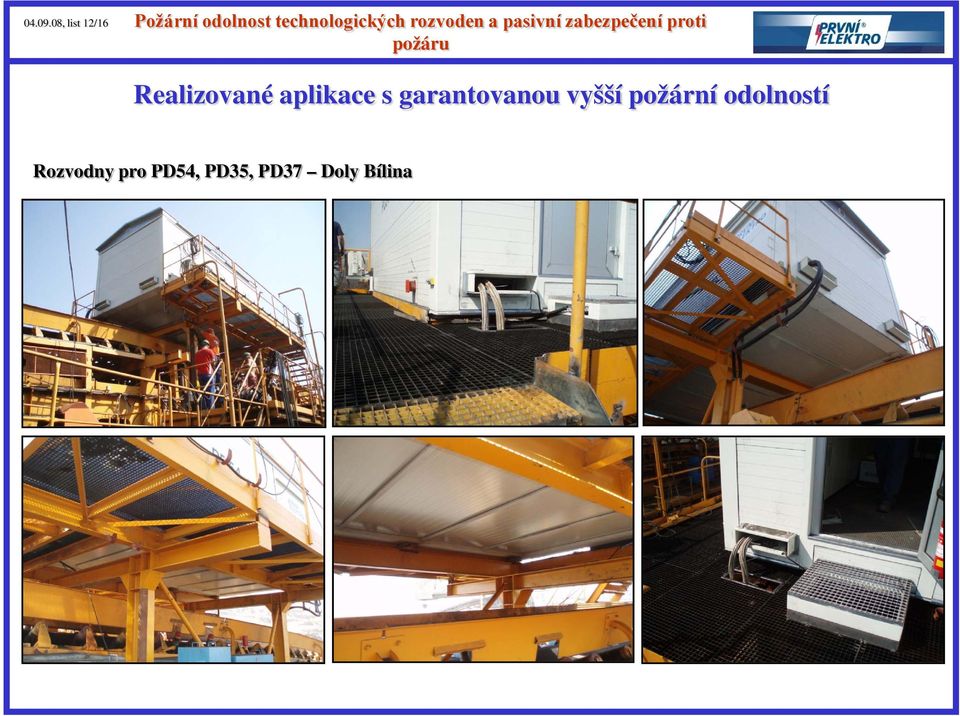

12 , list 12/16 Realizované aplikace s garantovanou vyšší požární odolností Rozvodny pro PD54, PD35, PD37 Doly Bílina

13 , list 13/16 Příloha č.1 Průběh zkoušky a dílčí výsledky termovizního měření Stav před zkouškou: čas 00:00 Teplota vnějšího pláště: max. 25 st. Teplota konstrukce: max. 25 st. Teplota vnitřního prostoru: max. 25 st. Teplota kabelového prostupu: max. 25 st. 11. minuta zkoušky: čas 00:10 Teplota vnějšího pláště: nezměněna Teplota konstrukce: max. 60 st. Teplota vnitřního prostoru: max. 37 st. Teplota kabelového prostupu: max. 55 st. 21. minuta zkoušky: čas 00:20 Teplota vnějšího pláště: nezměněna Teplota konstrukce: max. 120 st. Teplota vnitřního prostoru: max. 45 st. Teplota kabelového prostupu: max. 100 st. 31. minuta zkoušky: čas 00:30 Teplota vnějšího pláště: nezměněna Teplota konstrukce: max. 200 st. Teplota vnitřního prostoru: max. 55 st. Teplota kabelového prostupu: max. 200 st. Vnější plášť Vnitřní prostor Kabelový prostup vnitřní

Teplota kabelového prostupu: max. 55 st. 21. minuta zkoušky: čas 00:20 Teplota vnějšího pláště: nezměněna Teplota konstrukce: max. 120 st. Teplota vnitřního prostoru: max. 45 st.

14 , list 14/16 Příloha č.1 Průběh zkoušky a dílčí výsledky termovizního měření 41. minuta zkoušky: čas 00:40 Teplota vnějšího pláště: nezměněna Teplota konstrukce: max. 320 st. Teplota vnitřního prostoru: max. 75 st. Teplota kabelového prostupu: max. 300 st. 51. minuta zkoušky: čas 00:50 Vnější plášť Vnitřní prostor Kabelový prostup vnitřní Teplota vnějšího pláště: nezměněna Teplota konstrukce: max. 360 st. Teplota vnitřního prostoru: max. 170 st. Teplota kabelového prostupu: max. 340 st.

Teplota vnitřního prostoru: max. 75 st. Teplota kabelového prostupu: max. 300 st. 51.

15 , list 15/16 Příloha č.1 Průběh zkoušky a dílčí výsledky termovizního měření Po skončení zkoušky: čas 01:00 Vnější plášť Vnitřní prostor Kabelový prostup vnitřní Teplota vnějšího pláště: nezměněna Teplota konstrukce: max. 360 st. Teplota vnitřního prostoru: max. 200 st. Teplota kabelového prostupu: max. 360 st.

01:00 Vnější plášť Vnitřní prostor Kabelový prostup vnitřní Teplota vnějšího

16 , list 16/16 Příloha č.2 Fotodokumentace z průběhu zkoušky
