1 MANUEL D'INSTALLATION EKHVWQ00AAV EKHHS00AAV EKHHS60AAV

2 x x x 5 a 7 b 7 x x x 6 7a 7b

3 CE - ATITIKTIES-DEKLARACIJA CE - ATBILSTĪBAS-DEKLARĀCIJA CE - VYHLÁSENIE-ZHODY CE - UYUMLULUK-BİLDİRİSİ CE - IZJAVA O SKLADNOSTI CE - VASTAVUSDEKLARATSIOON CE - ДЕКЛАРАЦИЯ-ЗА-СЪОТВЕТСТВИЕ CE - IZJAVA-O-USKLAĐENOSTI CE - MEGFELELŐSÉGI-NYILATKOZAT CE - DEKLARACJA-ZGODNOŚCI CE - DECLARAŢIE-DE-CONFORMITATE CE - ERKLÆRING OM-SAMSVAR CE - ILMOITUS-YHDENMUKAISUUDESTA CE - PROHLÁŠENÍ-O-SHODĚ CE - DECLARAÇÃO-DE-CONFORMIDADE СЕ - ЗАЯВЛЕНИЕ-О-СООТВЕТСТВИИ CE - OPFYLDELSESERKLÆRING CE - FÖRSÄKRAN-OM-ÖVERENSTÄMMELSE CE - DECLARACION-DE-CONFORMIDAD CE - DICHIARAZIONE-DI-CONFORMITA CE - H ø H YMMOPºø H CE - DECLARATION-OF-CONFORMITY CE - KONFORMITÄTSERKLÄRUNG CE - DECLARATION-DE-CONFORMITE CE - CONFORMITEITSVERKLARING Daikin Europe N.V. 7 m deklaruje na własną wyłączną odpowiedzialność, że urządzenia, których ta deklaracja dotyczy: 8 r declară pe proprie răspundere că echipamentele la care se referă această declaraţie: 9 o z vso odgovornostjo izjavlja, da je oprema naprav, na katero se izjava nanaša: 0 x kinnitab oma täielikul vastutusel, et käesoleva deklaratsiooni alla kuuluv varustus: b декларира на своя отговорност, че оборудването, за което се отнася тази декларация: t visiška savo atsakomybe skelbia, kad įranga, kuriai taikoma ši deklaracija: v ar pilnu atbildību apliecina, ka tālāk aprakstītās iekārtas, uz kurām attiecas šī deklarācija: 4 k vyhlasuje na vlastnú zodpovednosť, že zariadenie, na ktoré sa vzťahuje toto vyhlásenie: 5 w tamamen kendi sorumluluğunda olmak üzere bu bildirinin ilgili olduğu donanımının aşağıdaki gibi olduğunu beyan eder: 09 u заявляет, исключительно под свою ответственность, что оборудование, к которому относится настоящее заявление: 0 q erklærer som eneansvarlig, at udstyret, som er omfattet af denne erklæring: s deklarerar i egenskap av huvudansvarig, att utrustningen som berörs av denna deklaration innebär att: n erklærer et fullstendig ansvar for at det utstyr som berøres av denne deklarasjon, innebærer at: j ilmoittaa yksinomaan omalla vastuullaan, että tämän ilmoituksen tarkoittamat laitteet: 4 c prohlašuje ve své plné odpovědnosti, že zařízení, k němuž se toto prohlášení vztahuje: 5 y izjavljuje pod isključivo vlastitom odgovornošću da oprema na koju se ova izjava odnosi: 6 h teljes felelőssége tudatában kijelenti, hogy a berendezések, melyekre e nyilatkozat vonatkozik: 0 a declares under its sole responsibility that the equipment to which this declaration relates: 0 d erklärt auf seine alleinige Verantwortung, dass die Ausrüstung für die diese Erklärung bestimmt ist: 0 f déclare sous sa seule responsabilité que l équipement visé par la présente déclaration: 04 l verklaart hierbij op eigen exclusieve verantwoordelijkheid dat de apparatuur waarop deze verklaring betrekking heeft: 05 e declara bajo su única responsabilidad que el equipo al que hace referencia la declaración: 06 i dichiara sotto la propria responsabilità che gli apparecchi a cui è riferita questa dichiarazione: 07 g ËÏÒÓÂÈ Ì appleôîïâèûùèî ÙË Â ı ÓË fiùè Ô ÂÍÔappleÏÈÛÌfi ÛÙÔÓ ÔappleÔ Ô Ó Ê ÚÂÙ È Ë apple ÚÔ Û ÏˆÛË: 08 p declara sob sua exclusiva responsabilidade que os equipamentos a que esta declaração se refere: EKHVWQ00AAV + EKHHS00AAV, EKHVWQ00AAV + EKHHS60AAV, 6 megfelelnek az alábbi szabvány(ok)nak vagy egyéb irányadó dokumentum(ok)nak, ha azokat előírás szerint használják: 7 spełniają wymogi następujących norm i innych dokumentów normalizacyjnych, pod warunkiem że używane są zgodnie z naszymi instrukcjami: 8 sunt în conformitate cu următorul (următoarele) standard(e) sau alt(e) document(e) normativ(e), cu condiţia ca acestea să fie utilizate în conformitate cu instrucţiunile noastre 9 skladni z naslednjimi standardi in drugimi normativi, pod pogojem, da se uporabljajo v skladu z našimi navodili: 0 on vastavuses järgmis(t)e standardi(te)ga või teiste normatiivsete dokumentidega, kui neid kasutatakse vastavalt meie juhenditele: съответстват на следните стандарти или други нормативни документи, при условие, че се използват съгласно нашите инструкции: atitinka žemiau nurodytus standartus ir (arba) kitus norminius dokumentus su sąlyga, kad yra naudojami pagal mūsų nurodymus: tad, ja lietoti atbilstoši ražotāja norādījumiem, atbilst sekojošiem standartiem un citiem normatīviem dokumentiem: 4 sú v zhode s nasledovnou(ými) normou(ami) alebo iným(i) normatívnym(i) dokumentom(ami), za predpokladu, že sa používajú v súlade s našim návodom: 5 ürünün, talimatlarımıza göre kullanılması koşuluyla aşağıdaki standartlar ve norm belirten belgelerle uyumludur: 08 estão em conformidade com a(s) seguinte(s) norma(s) ou outro(s) documento(s) normativo(s), desde que estes sejam utilizados de acordo com as nossas instruções: 09 соответствуют следующим стандартам или другим нормативным документам, при условии их использования согласно нашим инструкциям: 0 overholder følgende standard(er) eller andet/andre retningsgivende dokument(er), forudsat at disse anvendes i henhold til vore instrukser: respektive utrustning är utförd i överensstämmelse med och följer följande standard(er) eller andra normgivande dokument, under förutsättning att användning sker i överensstämmelse med våra instruktioner: respektive utstyr er i overensstemmelse med følgende standard(er) eller andre normgivende dokument(er), under forutssetning av at disse brukes i henhold til våre instrukser: vastaavat seuraavien standardien ja muiden ohjeellisten dokumenttien vaatimuksia edellyttäen, että niitä käytetään ohjeidemme mukaisesti: 4 za předpokladu, že jsou využívány v souladu s našimi pokyny, odpovídají následujícím normám nebo normativním dokumentům: 5 u skladu sa slijedećim standardom(ima) ili drugim normativnim dokumentom(ima), uz uvjet da se oni koriste u skladu s našim uputama: 0 are in conformity with the following standard(s) or other normative document(s), provided that these are used in accordance with our instructions: 0 der/den folgenden Norm(en) oder einem anderen Normdokument oder -dokumenten entspricht/entsprechen, unter der Voraussetzung, daß sie gemäß unseren Anweisungen eingesetzt werden: 0 sont conformes à la/aux norme(s) ou autre(s) document(s) normatif(s), pour autant qu'ils soient utilisés conformément à nos instructions: 04 conform de volgende norm(en) of één of meer andere bindende documenten zijn, op voorwaarde dat ze worden gebruikt overeenkomstig onze instructies: 05 están en conformidad con la(s) siguiente(s) norma(s) u otro(s) documento(s) normativo(s), siempre que sean utilizados de acuerdo con nuestras instrucciones: 06 sono conformi al(i) seguente(i) standard(s) o altro(i) documento(i) a carattere normativo, a patto che vengano usati in conformità alle nostre istruzioni: 07 Â Ó È Û ÌÊˆÓ Ì ÙÔ( ) ÎfiÏÔ ıô( ) appleúfiù appleô( ) ÏÏÔ ÁÁÚ ÊÔ( ) Î ÓÔÓÈÛÌÒÓ, applefi ÙËÓ appleúô applefiıâûë fiùè ÚËÛÈÌÔappleÔÈÔ ÓÙ È Û ÌÊˆÓ Ì ÙÈ Ô ËÁ Â Ì : EN , 9 Direktive z vsemi spremembami. 0 Direktiivid koos muudatustega. Директиви, с техните изменения. Direktyvose su papildymais. Direktīvās un to papildinājumos. 4 Smernice, v platnom znení. 5 Değiştirilmiş halleriyle Yönetmelikler. 0 Direktiver, med senere ændringer. Direktiv, med företagna ändringar. Direktiver, med foretatte endringer. Direktiivejä, sellaisina kuin ne ovat muutettuina. 4 v platném znění. 5 Smjernice, kako je izmijenjeno. 6 irányelv(ek) és módosításaik rendelkezéseit. 7 z późniejszymi poprawkami. 8 Directivelor, cu amendamentele respective. 0 Directives, as amended. 0 Direktiven, gemäß Änderung. 0 Directives, telles que modifiées. 04 Richtlijnen, zoals geamendeerd. 05 Directivas, según lo enmendado. 06 Direttive, come da modifica. 07 ËÁÈÒv, fiappleˆ Ô Ó ÙÚÔappleÔappleÔÈËıÂ. 08 Directivas, conforme alteração em. 09 Директив со всеми поправками. Low Voltage 006/95/EC Electromagnetic Compatibility 004/08/EC * 9 ob upoštevanju določb: 0 vastavalt nõuetele: следвайки клаузите на: laikantis nuostatų, pateikiamų: ievērojot prasības, kas noteiktas: 4 održiavajúc ustanovenia: 5 bunun koşullarına uygun olarak: 0 under iagttagelse af bestemmelserne i: enligt villkoren i: gitt i henhold til bestemmelsene i: noudattaen määräyksiä: 4 za dodržení ustanovení předpisu: 5 prema odredbama: 6 követi a(z): 7 zgodnie z postanowieniami Dyrektyw: 8 în urma prevederilor: 0 following the provisions of: 0 gemäß den Vorschriften der: 0 conformément aux stipulations des: 04 overeenkomstig de bepalingen van: 05 siguiendo las disposiciones de: 06 secondo le prescrizioni per: 07 Ì ٠ÚËÛË Ùˆv È Ù Íˆv Ùˆv: 08 de acordo com o previsto em: 09 в соответствии с положениями: <A> DAIKIN.TCF.05D4/-00 <B> KEMA (NB044) <C> QUA/EMC Забележка * както е изложено в <A> и оценено положително от <B> съгласно Cертификата <C>. Pastaba * kaip nustatyta <A> ir kaip teigiamai nuspręsta <B> pagal Sertifikatą <C>. Piezīmes * kā norādīts <A> un atbilstoši <B> pozitīvajam vērtējumam saskaņā ar sertifikātu <C>. 4 Poznámka * ako bolo uvedené v <A> a pozitívne zistené <B> v súlade s osvedčením <C>. 5 Not * <A> da belirtildiği gibi ve <C> Sertifikasına göre <B> tarafından olumlu olarak değerlendirildiği gibi. 6 Megjegyzés * a(z) <A> alapján, a(z) <B> igazolta a megfelelést, a(z) <C> tanúsítvány szerint. 7 Uwaga * zgodnie z dokumentacją <A>, pozytywną opinią <B> i Świadectwem <C>. 8 Notă * aşa cum este stabilit în <A> şi apreciat pozitiv de <B> în conformitate cu Certificatul <C>. 9 Opomba * kot je določeno v <A> in odobreno s strani <B> v skladu s certifikatom <C>. 0 Märkus * nagu on näidatud dokumendis <A> ja heaks kiidetud <B> järgi vastavalt sertifikaadile <C>. Information * enligt <A> och godkänts av <B> enligt Certifikatet <C>. Merk * som det fremkommer i <A> og gjennom positiv bedømmelse av <B> ifølge Sertifikat <C>. Huom * jotka on esitetty asiakirjassa <A> ja jotka <B> on hyväksynyt Sertifikaatin <C> mukaisesti. 4 Poznámka * jak bylo uvedeno v <A> a pozitivně zjištěno <B> v souladu s osvědčením <C>. 5 Napomena * kako je izloženo u <A> i pozitivno ocijenjeno od strane <B> prema Certifikatu <C>. 06 Nota * delineato nel <A> e giudicato positivamente da <B> secondo il Certificato <C>. 07 ËÌ ˆÛË * fiappleˆ Î ıôú ÂÙ È ÛÙÔ <A> Î È ÎÚ ÓÂÙ È ıâùèî applefi ÙÔ <B> Û ÌÊˆÓ Ì ÙÔ ÈÛÙÔappleÔÈËÙÈÎfi <C>. 08 Nota * tal como estabelecido em <A> e com o parecer positivo de <B> de acordo com o Certificado <C>. 09 Примечание * как указано в <A> и в соответствии с положительным решением <B> согласно Свидетельству <C>. 0 Bemærk * som anført i <A> og positivt vurderet af <B> i henhold til Certifikat <C>. 0 Note * as set out in <A> and judged positively by <B> according to the Certificate <C>. 0 Hinweis * wie in der <A> aufgeführt und von <B> positiv beurteilt gemäß Zertifikat <C>. 0 Remarque * tel que défini dans <A> et évalué positivement par <B> conformément au Certificat <C>. 04 Bemerk * zoals vermeld in <A> en positief beoordeeld door <B> overeenkomstig Certificaat <C>. 05 Nota * como se establece en <A> y es valorado positivamente por <B> de acuerdo con el Certificado <C>. Jean-Pierre Beuselinck General Manager Ostend, st of December 00 PW66-

4 EKHVWQ00AAV EKHHS00AAV EKHHS60AAV TABLE DES MATIÈRES Page. Définitions..... Signification des avertissements et des symboles..... Signification des termes utilisés.... Consignes de sécurité générales.... Introduction..... Informations générales..... Portée de ce manuel..... Identification du modèle Accessoires Accessoires fournis avec le module EKHVWQ de la pompe à chaleur d'eau chaude sanitaire Accessoires fournis avec le module EKHHS du ballon d'eau chaude sanitaire Aperçu Présentation du module de pompe à chaleur d'eau chaude sanitaire Présentation du module du ballon d'eau chaude sanitaire Composants principaux du coffret électrique Schéma fonctionnel Installation de l'unité Sélection d'un lieu d'installation Tuyauterie à fournir Inspection et maniement de l'appareil Installation de l'unité intérieure Branchement des tuyauteries Travaux sur les tuyaux d'eau... 9 Qualité de l'eau... 9 Vérification du circuit d'eau... 9 Raccordement du circuit d'eau... 0 Connecter la soupape de décharge de pression (à fournir) et la purge... 0 Connecter le bac de récupération Précautions lors de la connexion de tuyauterie locale et de l'isolation correspondante Remplissage d'eau Méthode d'ajout d'eau Travaux de câblage électrique Précautions concernant le travail de câblage électrique Câblage interne Tableau des pièces Aperçu du système de câblage sur site... Raccordement de l'alimentation électrique de l'unité intérieure et de(s) câble(s) de communication... Installation de la commande à distance... Raccordement à une alimentation électrique à tarif réduit Mise en route et configuration Vérifications préalables Réglages sur place... 5 Différents modes de fonctionnement du ballon d'eau chaude sanitaire... 6 Procédure... 7 Description détaillée... 8 Tableau de réglage sur place.... Vérification finale et essai de fonctionnement..... Vérification finale..... Essai de fonctionnement... Affichage des températures et du débit d'eau réels... Procédure de chauffage d'eau sanitaire.... Maintenance et entretien..... Opérations de maintenance..... Contrôles Détartrage Dépannage Directives générales Ouverture de l'unité Symptômes généraux Codes d'erreur Information importante relative au réfrigérant utilisé Exigences en matière d'élimination Caractéristiques de l'unité Spécifications techniques EKHVWQ00AAV Spécifications électriques EKHVWQ00AAV Spécifications EKHHS00+60AAV... 7 LIRE ATTENTIVEMENT CES INSTRUCTIONS AVANT L'INSTALLATION. CONSERVEZ CE MANUEL À PROXIMITÉ POUR UNE UTILISATION ULTÉRIEURE. UNE INSTALLATION OU UNE FIXATION INCORRECTE DE L'ÉQUIPEMENT OU DES ACCESSOIRES PEUT PROVOQUER UNE ÉLECTROCUTION, UN COURT- CIRCUIT, DES FUITES, UN INCENDIE OU ENDOMMAGER L'ÉQUIPEMENT. N'UTILISEZ QUE LES ACCESSOIRES FABRIQUÉS PAR DAIKIN, QUI SONT SPÉCIFIQUEMENT CONCUS POUR ÊTRE UTILISÉS AVEC CET ÉQUIPEMENT ET POUR ÊTRE INSTALLÉS PAR UN PROFESSIONNEL. TOUTES LES ACTIVITÉS DÉCRITES DANS CE MANUEL SERONT EFFECTUÉES PAR UN TECHNICIEN AGRÉÉ. VEILLEZ À PORTER L'ÉQUIPEMENT DE PROTECTION INDIVIDUELLE ADÉQUAT (GANTS DE PROTECTION, LUNETTES DE SÉCURITÉ, ETC.) LORS DE L'INSTALLATION, DE LA MAINTENANCE OU DE L'ENTRETIEN DE L'UNITÉ. EN CAS DE DOUTE QUANT AUX PROCÉDURES D'INSTALLATION OU D'UTILISATION, PRENEZ TOUJOURS CONTACT AVEC UN DISTRIBUTEUR DAIKIN POUR TOUT CONSEIL ET INFORMATION. L'UNITÉ DÉCRITE DANS CE MANUEL EST CONÇUE POUR UNE INSTALLATION À L'INTÉRIEUR UNIQUEMENT ET POUR DES TEMPÉRATURES AMBIANTES ALLANT DE C~5 C. Le texte anglais correspond aux instructions d'origine. Les autres langues sont les traductions des instructions d'origine. EKHVWQ00AAV + EKHHS00+60AAV 4PW

5 . DÉFINITIONS.. Signification des avertissements et des symboles Les avertissements du présent manuel sont classés en fonction de leur gravité et de la probabilité des risques. DANGER Indique une situation dangereuse qui, si elle n'est pas évitée, entraînera la mort ou des blessures graves. AVERTISSEMENT Indique une situation potentiellement dangereuse qui, si elle n'est pas évitée, peut entraîner la mort ou des blessures graves. ATTENTION Indique une situation potentiellement dangereuse qui, si elle n'est pas évitée, pourrait entraîner des blessures mineures ou modérées. Ce symbole peut également servir à signaler des pratiques peu sûres. REMARQUE Indique une situation qui pourrait entraîner des accidents avec dommages aux équipements ou biens uniquement. INFORMATIONS Ce symbole met en évidence des conseils utiles ou des informations complémentaires. Certains types de dangers sont représentés par des symboles spéciaux: Courant électrique Risque de brûlure et d'échaudage.. Signification des termes utilisés : Manuel d'instruction destiné à un appareil ou une application spécifique et expliquant sa procédure d'installation, de configuration et de maintenance. Manuel d'utilisation: Manuel d'instructions défini pour un certain produit ou une certaine application, détaillant les procédures d'utilisation. Instructions de maintenance: Manuel d'instructions défini pour un certain produit ou une certaine application, qui explique (le cas échéant) comme installer, configurer, utiliser et/ou entretenir le produit ou l'application. Revendeur: Distributeur commercial des produits conformément à l'objet de ce manuel. Installateur: Technicien qualifié pour installer les appareils conformément à l'objet de ce manuel. Utilisateur: Propriétaire et/ou utilisateur du produit. Société de services: Société qualifiée qui peut procéder à ou coordonner l'entretien requis au niveau de l'unité. Législation applicable: Ensemble des directives, lois, réglementations et/ou codes internationaux, européens, nationaux et locaux relatifs et applicables à un appareil ou à un domaine spécifique. Accessoires: Équipement fourni avec l'unité et nécessitant une installation conformément aux instructions données dans la documentation. Équipement en option: Équipement pouvant être associé en option aux appareils conformément à l'objet de ce manuel. À fournir: Équipement qui doit être installé conformément aux instructions données dans ce manuel, mais qui n'est pas fourni par Daikin.. CONSIGNES DE SÉCURITÉ GÉNÉRALES Nous mentionnons ici quatre types de précautions à prendre. Elles ont toutes trait à des éléments importants, et vous devez dès lors veiller à les respecter scrupuleusement. DANGER: DÉCHARGE ÉLECTRIQUE Coupez l'alimentation électrique avant de retirer le capot d'entretien du coffret électrique, de procéder à des raccordements ou de toucher aux pièces électriques. Ne touchez aucun interrupteur avec des doigts mouillés. Il y a un risque de choc électrique. Avant de toucher des éléments électriques, coupez l'alimentation générale. Pour éviter tout choc électrique, veillez à couper l'alimentation électrique au moins minute avant de toucher les composants électriques. Même au bout de minute, mesurez toujours la tension sur les bornes des condensateurs du circuit principal ou des composants électriques et assurezvous que ces tensions sont égales ou inférieures à 50 V DC avant de toucher les composants électriques. Lorsque les capots d'entretien sont déposés, il est facile de toucher accidentellement aux pièces sous tension. Ne laissez jamais l'appareil sans surveillance pendant l'installation ou l'entretien quand le capot d'entretien est retiré. DANGER: NE TOUCHEZ PAS À LA TUYAUTERIE ET AUX COMPOSANTS INTERNES Ne touchez pas aux tuyauteries de réfrigérant, aux tuyauteries d'eau ou aux composants internes pendant ou immédiatement après utilisation. Les tuyauteries et les composants internes peuvent être chauds ou froids selon les conditions de fonctionnement de l'unité. Vous risquez de vous brûler ou de vous geler les mains si vous touchez aux tuyauteries ou aux composants internes. Afin d'éviter les blessures, laissez les tuyauteries et les composants internes revenir à une température normale ou, si vous devez les toucher, veillez à porter des gants de protection. AVERTISSEMENT Ne touchez jamais directement tout réfrigérant s'écoulant accidentellement. Il y a un risque de blessures graves dues aux gelures. Ne touchez pas les tuyaux de réfrigérant pendant et immédiatement après une utilisation car les tuyaux de réfrigérant peuvent être chauds ou froids en fonction de l'état du réfrigérant traversant la tuyauterie, le compresseur et d'autres parties du circuit du réfrigérant. Il est possible de se brûler ou de se gercer les mains en cas de contact avec les tuyaux de réfrigérant. Pour éviter des blessures, laissez le temps aux tuyaux de revenir à une température normale ou, s'il est indispensable de les toucher, veillez à porter des gants adéquats. ATTENTION Ne rincez pas l'unité. Cela pourrait provoquer un choc électrique ou un incendie. EKHVWQ00AAV + EKHHS00+60AAV 4PW

6 . INTRODUCTION 4. ACCESSOIRES.. Informations générales Merci d'avoir acheté cette unité. Le module EKHVWQ00AAV est la partie de la pompe à chaleur d'eau chaude sanitaire, les modules EKHHS00AAV et EKHHS60AAV sont les parties du ballon d'eau chaude sanitaire de la pompe à chaleur d'eau chaude sanitaire. Les ballons d'eau chaude sanitaire sont disponibles en deux capacités: 00 et 60 litres. L'unité est conçue pour une installation intérieure au sol. ATTENTION Un module EKHVWQ00AAV peut uniquement être raccordé à un module EKHHS00AAV ou EKHHS60AAV. Kit de montage au sol EKFMHHSAA Le module EKHHS du ballon d'eau chaude sanitaire doit être installé sur le module EKHVW de la pompe à chaleur. Si ce n'est pas possible, le module du ballon d'eau chaude sanitaire peut être installé près du module EKHVW de la pompe à chaleur avec l'option EKFMHHSAA installée. 4.. Accessoires fournis avec le module EKHVWQ de la pompe à chaleur d'eau chaude sanitaire Reportez-vous à la figure Manuel d'utilisation Schéma de câblage 4 Feuille d'instructions de déballage 5 Commande à distance 6 Étiquette multilingue concernant les gaz fluorés à effet de serre 4.. Accessoires fournis avec le module EKHHS du ballon d'eau chaude sanitaire Reportez-vous à la figure Fixations de tuyauterie Pièces de fixation du module du ballon d'eau chaude sanitaire.. Portée de ce manuel Ce manuel d'installation décrit les procédures de manipulation, d'installation et de raccordement de tous les modules de la pompe à chaleur d'eau chaude sanitaire. INFORMATIONS Le fonctionnement de la pompe à chaleur d'eau chaude sanitaire est décrit dans le manuel d'utilisation correspondant... Identification du modèle EK HVWQ 00 AA V N~, 0 V, 50 Hz Série Capacité de chauffage Pompe à chaleur d'eau chaude sanitaire Kit européen EK HHS 00 AA V N~, 0 V, 50 Hz Série Capacité du ballon d'eau chaude sanitaire Module du ballon d'eau chaude sanitaire Kit européen EKHVWQ00AAV + EKHHS00+60AAV 4PW

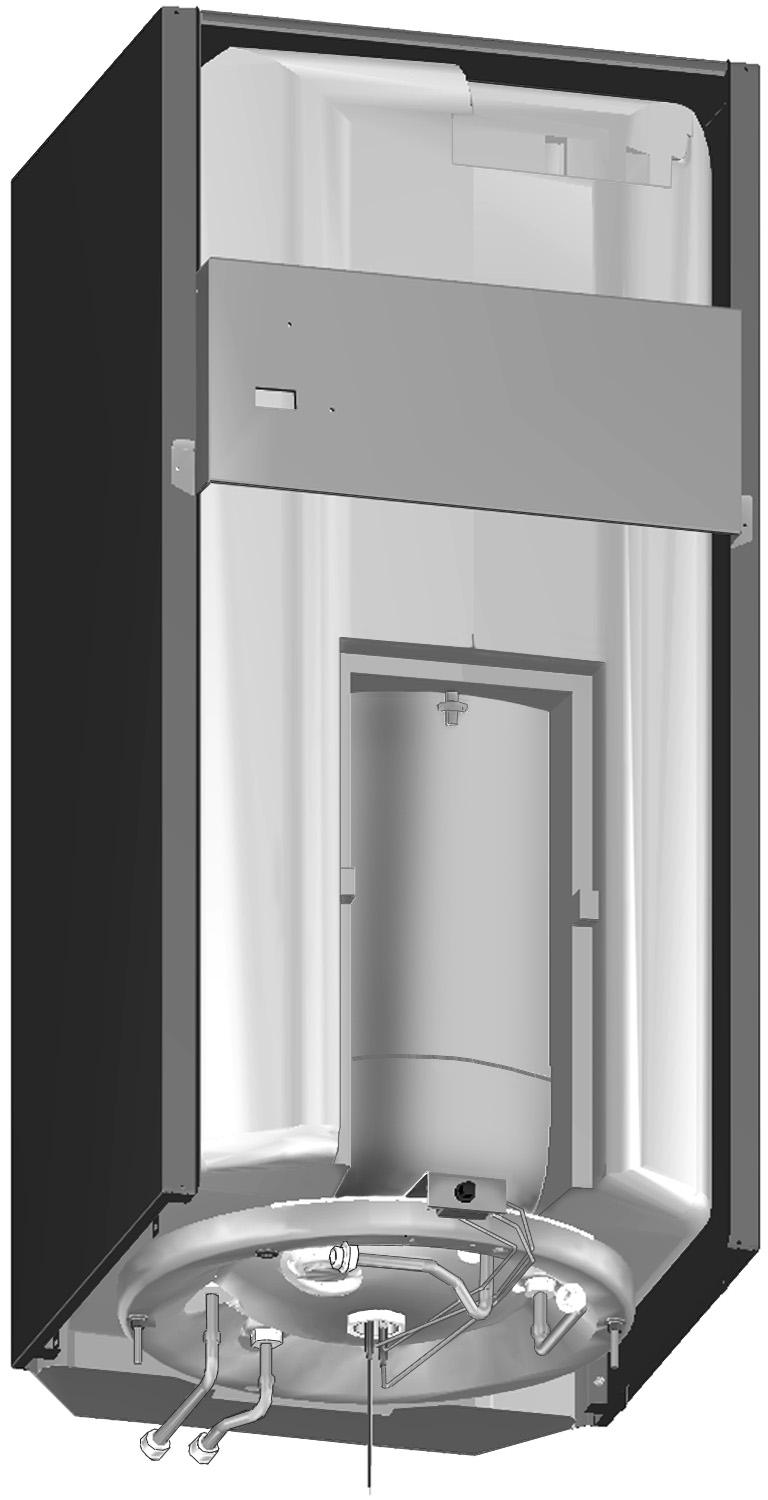

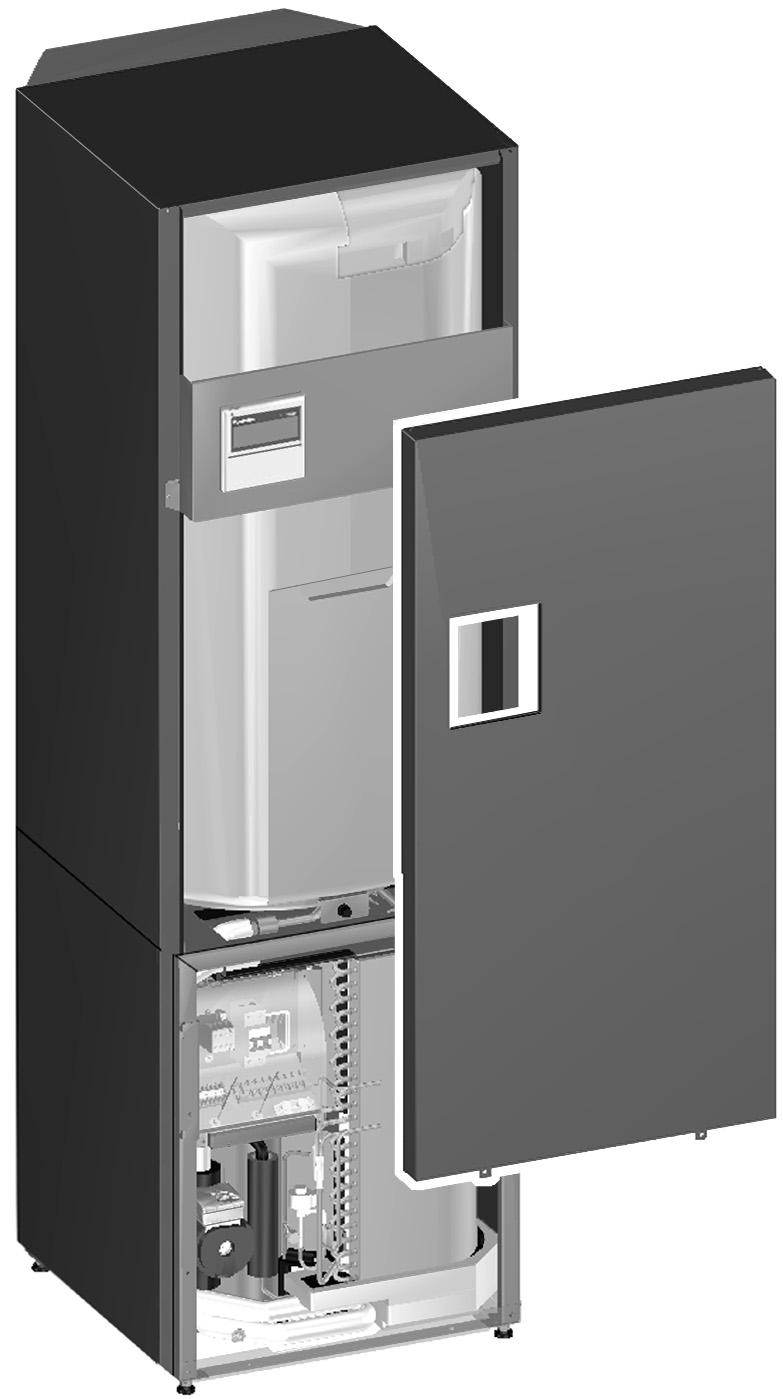

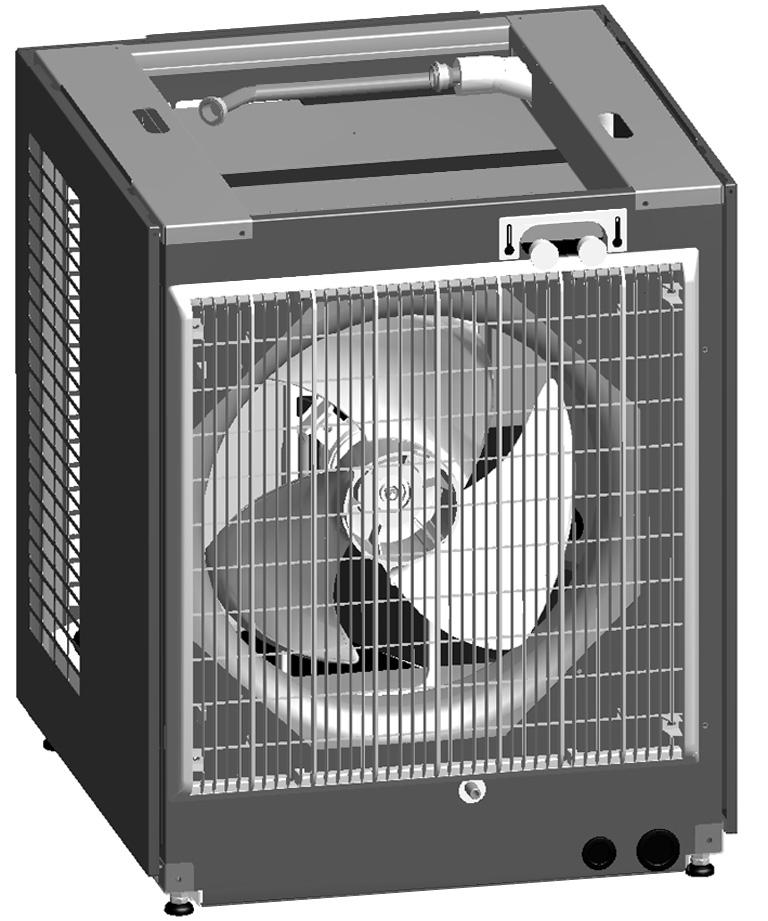

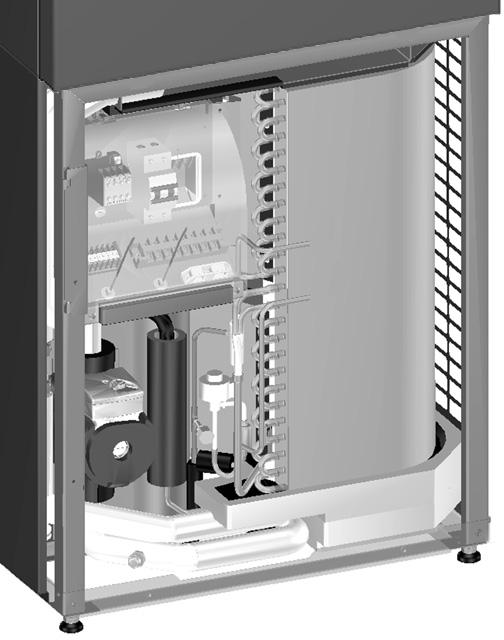

7 5. APERÇU 5.. Présentation du module du ballon d'eau chaude sanitaire 5.. Présentation du module de pompe à chaleur d'eau chaude sanitaire Capteur de température (thermistance) Les capteurs de température déterminent la température de l'eau et du réfrigérant en différents points du circuit. Coffret électrique Le coffret électrique contient les composants électroniques et électriques principaux de l'unité intérieure. La façade du coffret électrique est protégée par un couvercle en plastique. Condensateur 4 Evaporateur 5 Moteur et propulseur de ventilateur 6 Pompe La pompe fait circuler l'eau dans le circuit d'eau. 7 Compresseur 8 Accumulateur 9 Vanne d'expansion électronique 0 Circuit d'eau de l'orifice d'entretien Boîtier Capteur de débit Douille de bac de purge 4 Raccordement d'arrivée d'eau depuis le ballon d'eau chaude sanitaire 5 Raccordement de sortie d'eau vers le ballon d'eau chaude sanitaire 6 Orifice d'entretien R40A Raccordement de sortie d'eau chaude Raccord en T (à fournir) Raccord de la vanne de surpression (à fournir) 4 Vanne de surpression (à fournir) 5 Prise de la thermistance 6 Raccordement d'arrivée d'eau depuis le module de pompe à chaleur 7 Raccordement de sortie de retour vers le module de pompe à chaleur 8 Raccordement d'entrée d'eau froide 9 Thermistance 0 Anode Boîtier Disjoncteur thermique Le disjoncteur thermique se déclenche lorsque la température dépasse une valeur donnée. Surchauffage 4 Fusible thermique 5 Ouverture d'inspection ATTENTION Ce module du ballon d'eau chaude sanitaire ne peut être utilisé qu'avec un module intérieur EKHVWQ. EKHVWQ00AAV + EKHHS00+60AAV 4PW

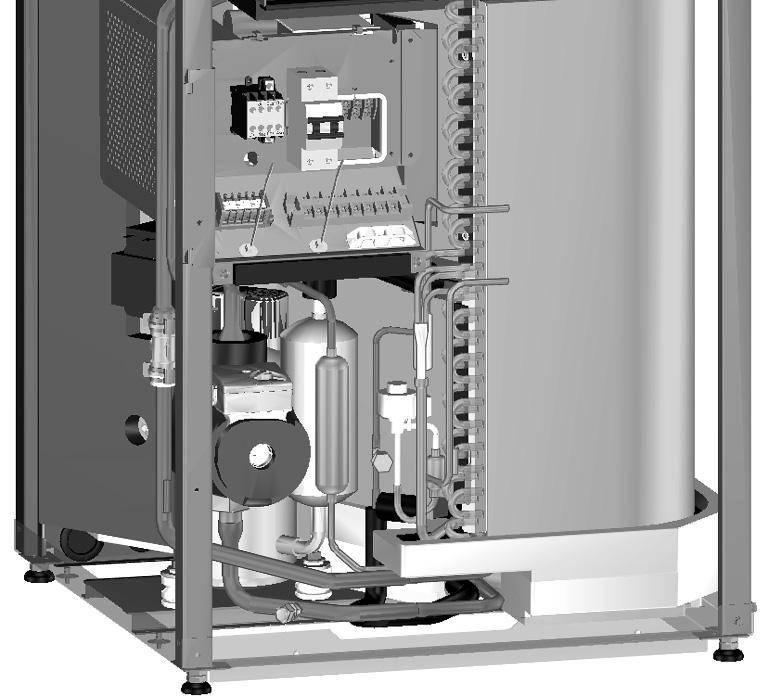

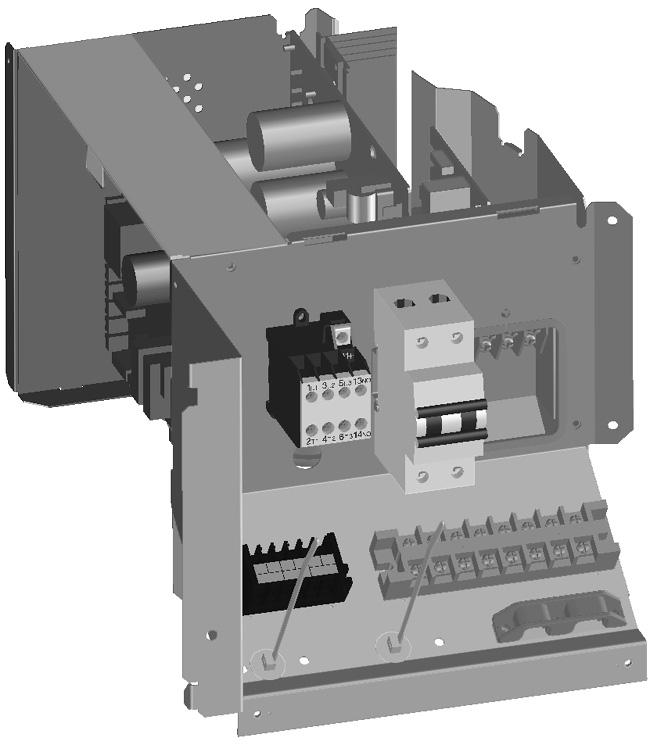

8 5.. Composants principaux du coffret électrique 5.4. Schéma fonctionnel Carte de circuit imprimé principale La carte de circuit imprimé principale (PCB) contrôle le fonctionnement de l'unité. Carte PCB de filtre Carte PCB de l'inverseur 4 Bornier XM Bornier principal permettant un branchement aisé du câblage non fourni pour l'alimentation électrique. 5 Bornier XM Bornier du câblage à fournir pour les raccords basse tension. 6 Réduction des contraintes des câbles 7 Fusible pour alimentation électrique du surchauffage 8 Contacteur du surchauffage INFORMATIONS Le schéma de connexion électrique se trouve à l'intérieur du couvercle du kit de chauffage t > Module de pompe à chaleur (EKHVWQ*) Module de pompe à chaleur, côté réfrigérant Module de pompe à chaleur, côté eau 4 Ballon d'eau chaude sanitaire (EKHHS*00, EKHHS*60) 5 Installation (Conforme aux réglementations locales et nationales) 6 Echangeur d'air chaud (évaporateur) 7 Échangeur thermique d'eau (condensateur) 8 Filtre 9 Soupape de détente (YE) 0 Ventilateur à moteur (MF) Compresseur (MC) Accumulateur Orifice d'entretien R40A 5/6"/circuit de l'eau de drainage 4 Capteur de débit (SNF) 5 Pompe (MP) 6 Vase d'expansion 7 Soupape de décharge de pression 8 Réducteur de pression 9 Clapet de non-retour 0 Vanne d'arrêt Vanne de purge Raccord rapide Raccord à vis G /" MBSP 4 Température ambiante de la thermistance (RT) 5 Température de l'évaporateur de la thermistance (RT) 6 Température de décharge de la thermistance (RT) 7 Température de l'échangeur de chaleur de la thermistance (R4T) 8 Température de l'eau de sortie de la thermistance (R5T) 9 Température de l'eau d'entrée de la thermistance (R6T) 0 Ballon d'eau chaude sanitaire de la thermistance (R7T) EKHVWQ00AAV + EKHHS00+60AAV 4PW

9 6. INSTALLATION DE L'UNITÉ 6.. Sélection d'un lieu d'installation L'unité doit être placée dans un endroit à l'intérieur qui répond aux exigences suivantes : Généralités AVERTISSEMENT Veiller à prendre des mesures appropriées afin d'empêcher que l'unité intérieure ne soit utilisée comme abri par les petits animaux. Les animaux qui entrent en contact avec des composants électriques peuvent provoquer des dysfonctionnements, de la fumée ou un incendie. Demandez au client de garder la zone autour de l'unité propre. L'installation doit être effectuée par un technicien spécialisé agréé, le choix des matériaux et l'installation doivent être conformes aux réglementations locales et nationales. L'équipement n'est pas destiné à une utilisation dans un environnement potentiellement explosif. Il n'existe aucun risque d'incendie en cas de fuite de gaz inflammable. Si le son est mesuré dans des conditions d'installation réelles, la valeur mesurée sera supérieure au niveau de pression sonore mentionné dans les "Caractéristiques de l'unité" à la page 7 en raison des réflexions de bruit et de son de l'environnement. Choisissez judicieusement l'emplacement d'installation et ne pas installer dans un environnement sensible au son (par ex. salle de séjour, chambre,...). Prendre les précautions suffisantes, conformément aux normes locales et nationales pertinentes, en cas de fuite de réfrigérant. Exigences locales L'emplacement d'installation est à l'abri du gel et à l'intérieur. En cas de fuite d'eau, veillez à ce que l'eau ne puisse pas endommager l'espace d'installation et ses environs. Les fondations doivent être suffisamment solides pour soutenir le poids des deux modèles. Le sol sera plat pour empêcher la génération de vibrations et de bruits et pour assurer une stabilité suffisante, notamment lorsque le ballon d'eau chaude sanitaire est monté sur le dessus de l'unité. Volume de l'emplacement d'installation Lors du fonctionnement, le module de pompe à chaleur accroît la température de l'eau domestique en utilisant la chaleur stockée à l'intérieur. Un emplacement typique de ce produit est un garage, un cellier, un local technique, etc. Pour obtenir un fonctionnement optimal de l'unité et pour éviter une chute de température trop importante de l'emplacement d'installation, respecter les exigences suivantes pour l'emplacement d'installation: Volume minimal de la pièce d'installation Le fonctionnement de la pompe à chaleur s'arrête lorsque la température ambiante intérieure est inférieure à C (ce paramètre peut être modifié [7-04]). Après cela, le chauffage électrique du module du ballon d'eau chaude sanitaire continuera à chauffer l'eau chaude sanitaire. Il s'agit d'une sécurité visant à éviter que la pièce d'installation ne se refroidisse trop (pour éviter par exemple que la tuyauterie de la pièce d'installation ne soit endommagée) et à garantir un niveau de confort suffisant sous la forme d'un volume adéquat d'eau chaude sanitaire. Pour éviter que cette mesure de sécurité ne se produise trop fréquemment et pour garantir une utilisation du chauffage électrique aussi rare que possible, le volume de la pièce doit être minimal (voir figure ci-dessous). Tout dépend de la température extérieure, du point de consigne de la température de la pièce chauffée adjacente et des propriétés en termes d'isolation des murs. Les volumes de la figure sont valides pour une température extérieure de 0 C et un point de consigne de la température de la pièce chauffée adjacente de 6 C. Avec ce volume de pièce, la pompe à chaleur peut chauffer jusqu'à 60 litres d'eau chaude sanitaire de 0 C à 60 C. Garage compris dans la maison Un mur et le plafond du garage sont en contact avec la zone chauffée Volume minimal 60 m requis Surface 5 m Hauteur,5 m Garage compris dans la maison Deux murs et le plafond du garage sont en contact avec la zone chauffée Volume minimal 50 m requis Surface 0 m Hauteur,5 m Lorsque la taille de la pièce d'installation ne répond pas au volume minimal requis ou lorsque les murs situés entre la pièce d'installation et la pièce chauffée adjacente sont mieux isolés qu'un simple mur de briques, des sources de chaleur supplémentaires doivent être envisagées. Exemples de sources de chaleur: - en présence d'une installation en sous-sol, la terre qui entoure le sous-sol chauffe la température de la pièce d'installation - en présence d'une installation dans un garage, la chaleur provient du moteur des voitures - aération naturelle via les portes donnant sur les pièces chauffées adjacentes, par exemple - raccordement d'aération avec une pièce chauffée - autres: machine à laver, sèche-linge EKHVWQ00AAV + EKHHS00+60AAV 4PW

10 Humidité des pièces chauffées adjacentes La pièce où l'unité est installée refroidit. En fonction de l'humidité relative, de la température de la pièce adjacente et de l'isolation des murs communs, il est possible que de la condensation apparaisse sur le mur. Installation à proximité d'un mur ou d'un obstacle Lorsque l'unité est installée comme indiqué dans la figure cidessous, les performances et le fonctionnement de l'unité sont optimaux. Aucun espace n'est requis entre le ballon d'eau chaude sanitaire et le mur du fond. A A Par exemple, la cuisine B B Par exemple, le garage C 50 B 50 A 400 A 400 Si l'humidité relative de la pièce chauffée adjacente est fréquemment supérieure à 60% (par exemple, une salle de bain) au cours de la saison de chauffage (lorsque la température ambiante extérieure est inférieure à 5 C), il est possible que de la condensation apparaisse sur les murs communs. Les niveaux d'humidité relative d'une salle de séjour ne dépassent normalement pas 60%. Si tel est le cas, limiter le refroidissement de la pièce d'installation en envisageant des sources de chaleur supplémentaires (voir remarques ci-dessous). Air rejeté En fonction des conditions de fonctionnement et d'installation, l'air froid rejeté à l'arrière de l'unité peut provoquer de la condensation ou des pertes de chaleur. Dans ce cas, envisager d'isoler localement le mur du côté de l'unité ou d'installer le module de pompe à chaleur avec l'air rejeté orienté vers un mur extérieur (par exemple). A B C D A B C D Par exemple, la cuisine Par exemple, le garage Isolation Air froid rejeté par le module de pompe à chaleur A B C C 50 A 400 B 500 Espace requis pour la dépose du coffret électrique Espace requis pour l'admission d'air Espace requis pour le rejet de l'air à gauche REMARQUE S'il est impossible d'installer l'unité conformément aux figures ci-dessus, envisager d'utiliser une tuyauterie flexible entre l'unité et le circuit d'eau client. Cela pourrait faciliter l'entretien éventuel lorsque l'accès à l'un des côtés est requis. Exemple: en fonction des conditions de fonctionnement et de la température de l'eau à l'intérieur de la tuyauterie, et si la tuyauterie est située dans la zone de rejet de l'unité, celle-ci peut créer de la condensation. Dans ce cas, envisager d'isoler la tuyauterie. En fonction des conditions de fonctionnement et d'installation, l'air froid rejeté à l'arrière de l'unité peut provoquer des pertes de chaleur et même faire geler la tuyauterie non isolée située dans cette zone froide! Dans ce cas, envisager d'isoler la tuyauterie. Espace requis autour de l'unité L'espace autour de l'unité convient parfaitement en cas de maintenance B 50 C 50 A 400 A 400 A B C Espace requis pour la dépose du coffret électrique Installation à gauche Installation à droite 7 EKHVWQ00AAV + EKHHS00+60AAV 4PW

11 Emplacements d'installation favoris Garage ou cellier avec source de production de chaleur (par exemple, une machine à laver ou un sèche-linge, un congélateur, une chaudière pour chauffer l'espace ou une autre source d'émission de chaleur). Cellier dont le sol dégage de la chaleur. Pièce bien isolée vers l'extérieur. Pièce devant être déshumidifiée. Choses à ne pas faire N'installez pas l'unité dans des endroits utilisés souvent comme atelier. S'il y a des travaux de construction (par ex. travaux de découpe) occasionnant beaucoup de poussière, l'unité doit être arrêtée et couverte. Ne pas installer l'unité à des endroits à forte humidité (par ex. salle de bain) (humidité maximale (RH)=85%). Ne pas installer l'unité dans des lieux qui présentent des nuages d'huile minérale ou des vapeurs d'huile, dans une cuisine, par exemple. Les pièces en plastique peuvent se détériorer et se détacher ou provoquer des fuites d'eau. Ne pas installer l'unité où du gaz corrosif, comme l'acide sulfurique, est produit. La corrosion des tuyauteries en cuivre ou des parties soudées peut provoquer des fuites du réfrigérant. Ne pas installer l'unité dans des lieux qui peuvent présenter des fuites de gaz inflammables, où de la poussière inflammable ou des fibres de carbone sont en suspension dans l'air ou où des substances inflammables volatiles, telles que du diluant ou de l'essence, sont traitées. Ces types de gaz pourraient provoquer un incendie. Ne pas installer l'unité où des vapeurs acides ou alcalines sont présentes. Ne pas installer l'unité dans des endroits où les fuites d'eau de l'unité peuvent provoquer des détériorations (en cas d'obturation d'un tuyau de drainage, par exemple). Ne pas installer l'unité près d'une chambre pour que le bruit de fonctionnement ne dérange personne. Ne placez aucun objet ou équipement sur l'unité (plaque supérieure). Ne pas grimper, s'asseoir ou se tenir debout sur le dessus de l'unité. Ne pas installer l'unité dans une pièce qui ne dispose d'aucun mode de chauffage et qui n'est pas reliée à une autre pièce disposant d'une source de chauffage (par exemple, une remise de jardin). 6.. Tuyauterie à fournir Aménagements au niveau de l'entrée d'eau froide du ballon d'eau chaude sanitaire - Pour éviter un siphonage, il est conseillé d'installer un clapet de non-retour dans l'entrée d'eau froide, conformément aux réglementations locales et nationales. - Il est conseillé d'installer un réducteur de pression dans l'entrée d'eau froide, conformément aux réglementations locales et nationales. - Prévoir un raccordement pour une soupape de décharge de pression dans l'entrée d'eau froide. - Installer un vase d'expansion dans l'entrée d'eau froide, conformément aux réglementations locales et nationales. - Installer un dispositif de drainage dans le raccordement d'eau froide du ballon d'eau chaude sanitaire. AVERTISSEMENT Ne pas installer de vannes d'arrêt entre le module du ballon d'eau chaude sanitaire et la soupape de décharge de pression/le vase d'expansion. Il est conseillé de prévoir une vanne d'arrêt avant et après l'unité. Cela facilitera l'entretien du circuit d'eau chaude sanitaire. Il est recommandé d'installer une vanne d'arrêt dans l'entrée d'eau froide. Fermer cette vanne d'arrêt au cours des périodes d'absence pour éviter tout dommage en cas de fuite. Lors du fonctionnement et en fonction des conditions de fonctionnement, le module de pompe à chaleur collecte la condensation dans le bac de récupération situé dans le bas de l'unité. S'assurer de prévoir une connexion du drain appropriée à ce bac de récupération. Il est conseillé d'éviter les longueurs importantes de tuyauterie entre l'unité et le point d'arrivée de l'eau chaude (douche, baignoire, etc.), ainsi que les cul-de-sac. Conformément aux réglementations locales et nationales, il peut être nécessaire d'installer des mitigeurs thermostatiques. L'installation doit être conforme aux réglementations locales et nationales et peut requérir des mesures hygiéniques supplémentaires. Si les réglementations locales et nationales concernées l'exigent, connecter une pompe de recirculation entre le cul-de-sac de l'eau chaude et de l'eau froide et la relier au ballon d'eau chaude sanitaire. 6.. Inspection et maniement de l'appareil A la livraison, l'appareil doit être vérifié et tout dommage doit être signalé immédiatement au responsable des réclamations du transporteur. Amener les deux modèles le plus près possible de leur position d'installation finale dans leur emballage d'origine pour éviter des dégâts pendant le transport. Déballer complètement les modèles conformément aux instructions mentionnées sur la fiche d'instructions de déballage. Vérifier que tous les accessoires de l'unité (voir la section "Accessoires" à la page ) sont inclus. EKHVWQ00AAV + EKHHS00+60AAV 4PW

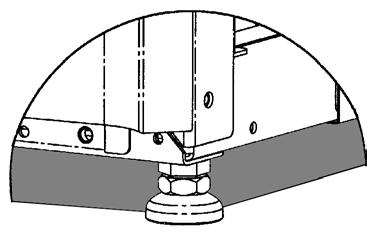

12 6.4. Installation de l'unité intérieure Déballer le module EKHVWQ conformément à la feuille d'instructions de déballage. Placer le module de pompe à chaleur à l'emplacement d'installation approprié, aussi près que possible de l'emplacement d'installation. Mettre le module de pompe à chaleur dans une position stable à l'aide des pieds de mise à niveau (B). S'assurer que: l'écart maximum autorisé par rapport à la position horizontale est de de tous les côtés. l'unité est abaissée de façon à ce que le bâti inférieur (A) se trouve à environ 5 mm au-dessus du sol de tous les côtés. A B B A B Déballer le module EKHHS conformément aux instructions de déballage fournies avec l'unité. Effectuer les travaux de câblage électrique décrits dans le chapitre "Travaux de câblage électrique" à la page. Connecter le système au circuit d'eau comme décrit dans le chapitre "Branchement des tuyauteries" à la page 9. Remplir le système d'eau comme décrit dans le chapitre "Remplissage d'eau" à la page 0. Effectuer les vérifications avant fonctionnement comme décrit dans le chapitre "Mise en route et configuration" à la page 5. Fermer l'unité. Fermer les panneaux de décoration (sur l'arrière et le côté). Reportez-vous à la figure Aligner les panneaux latéraux du module de pompe à chaleur à ceux du module du ballon d'eau chaude sanitaire. Reportez-vous à la figure 4 Fixer le panneau avant au module du ballon d'eau chaude sanitaire. Reportez-vous à la figure 6 ±5 mm 4 Fixer le panneau avant du module de pompe à chaleur. Reportez-vous à la figure 5 7. BRANCHEMENT DES TUYAUTERIES 7.. Travaux sur les tuyaux d'eau Qualité de l'eau Avant de poursuivre l'installation de l'appareil, vérifier les points suivants La qualité de l'eau chaude sanitaire doit être conforme à la directive européenne 98/8 CE. Veiller spécifiquement aux éléments suivants: - Teneur en chlorure maximale 50 mg/l - Teneur en sulfate maximale 50 mg/l - Combinaison des deux maximale 00 mg/l L'unité ne doit pas être utilisée avec de l'eau provenant d'un réseau privé. Dans les régions caractérisées par de l'eau dure, des précautions doivent être prises pour éviter la formation de tartre dans l'eau chaude. Pour des raisons de sécurité, il est interdit d'ajouter du glycol dans le circuit d'eau. Pour éviter la stagnation de l'eau, il est important que la capacité de stockage du ballon d'eau chaude sanitaire corresponde à la consommation quotidienne d'eau chaude sanitaire. En cas de périodes prolongées de non consommation d'eau chaude, l'équipement doit être rincé à l'eau claire avant toute utilisation. La fonction de désinfection proposée par l'équipement est décrite dans le manuel d'utilisation de l'unité. Vérification du circuit d'eau Les appareils sont équipés d'une entrée et d'une sortie d'eau destinées à être raccordées à un circuit d'eau. Ce circuit doit être monté par un technicien qualifié et doit obéir à toutes les réglementations nationales et européennes appropriées. Avant de poursuivre l'installation de l'appareil, vérifier les points suivants: La pression d'eau maximale autorisée est de 0 bar. La température d'eau maximale au niveau de la sortie de l'unité est de 75 C. Veiller à ce que les composants installés dans la tuyauterie puissent résister à cette température. DANGER La température d'eau maximale de l'unité est limitée à 55 C. Les robinets de vidange doivent être prévus à tous les points bas du système pour permettre une vidange complète du circuit pendant la maintenance. Une vanne de vidange est prévue dans l'unité pour purger l'eau du circuit d'eau de l'unité intérieure. N'effectuer cette purge que lorsque toute l'eau du ballon d'eau chaude sanitaire est déjà purgée. Veiller à ce que les composants installés dans la tuyauterie fournie sur place puissent résister à la pression et à la température d'eau. Toujours utiliser des matériaux compatibles avec l'eau utilisée dans le circuit d'eau domestique. Dans le circuit d'eau, du cuivre, de l'acier inoxydable et du laiton sont utilisés. AVERTISSEMENT Ne jamais utiliser de composants revêtus de zinc dans le circuit d'eau. Une corrosion excessive de ces pièces peut se produire étant donné que des tuyaux de cuivre sont utilisés dans le circuit d'eau interne de l'unité. 9 EKHVWQ00AAV + EKHHS00+60AAV 4PW

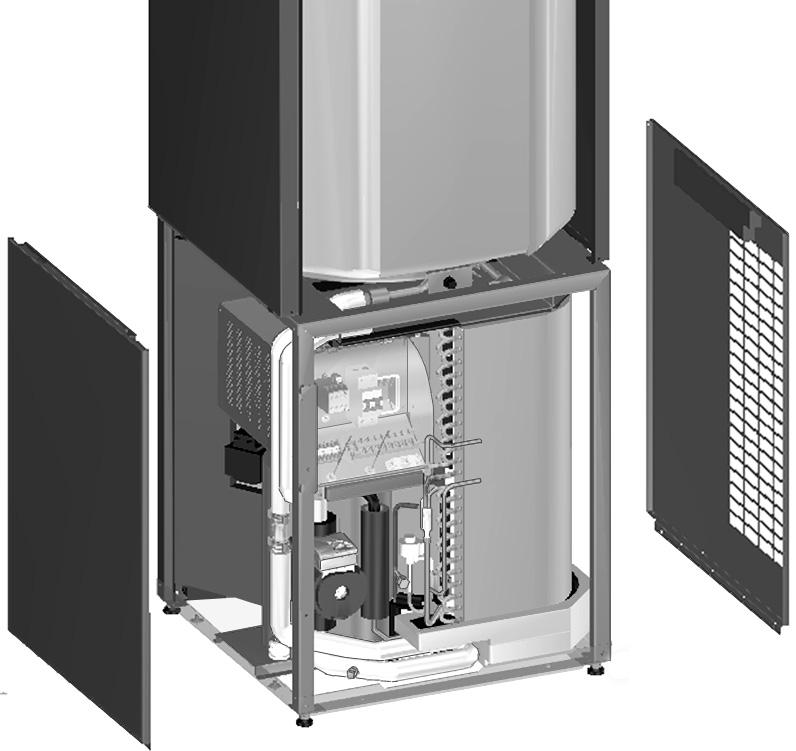

13 Connecter le module du ballon d'eau chaude sanitaire au module de pompe à chaleur Se reporter à la feuille d'instructions de déballage. Si le module du ballon d'eau chaude sanitaire est placé près de l'unité, l'installation du kit EKFMHHSAA est nécessaire. Se reporter au manuel de ce kit. Raccordement du circuit d'eau Les raccordements d'eau doivent être faits. L'emplacement du raccord d'entrée d'eau et le raccord de sortie d'eau sur l'unité sont illustrés dans le chapitre 5.. "Présentation du module du ballon d'eau chaude sanitaire" à la page 4. AVERTISSEMENT Veiller à ne pas déformer la tuyauterie de l'appareil en utilisant une force excessive lors du raccordement du tuyau. La déformation de la tuyauterie pourrait entraîner un mauvais fonctionnement de l'appareil. Utiliser deux clés comme illustré dans la figure. La présence d'air, d'humidité ou de poussière dans le circuit d'eau peut entraîner des dysfonctionnements. Par conséquent, lors de la connexion du circuit d'eau, tenez toujours compte des points suivants: Utilisez uniquement des conduites propres. Maintenez l'extrémité de la conduite vers le bas pour retirer les bavures. Couvrez l'extrémité de la conduite lors de son insertion dans un mur afin d'éviter toute pénétration de poussière et de saleté. Utilisez un bon agent d'étanchéité pour filet afin de rendre les raccords étanches. Lors de l'utilisation de tuyau métalliques sans laiton, veillez à isoler les deux matériaux l'un de l'autre pour éviter la corrosion galvanique. Étant donné que le laiton est un matériau doux, utilisez l'outillage adéquat pour raccorder le circuit d'eau. Un outillage inapproprié entraînera des dégâts aux tuyaux. Connecter la soupape de décharge de pression (à fournir) et la purge Conformément aux réglementations locales et nationales, une soupape de décharge de pression à fournir avec une pression d'ouverture de 0 bar au maximum doit être connectée au raccord de la soupape de décharge de pression. Veiller à purger correctement la soupape de décharge de pression pour éviter tout contact de l'eau avec les composants électriques. ATTENTION: exigences en matière de décharge La tuyauterie de décharge, les vannes de purge, etc. doivent être positionnées à distance des composants électriques. Toutes les tuyauteries de décharge doivent être installées en descente permanente et dans un environnement exempt de gel. Il doit être laissé à l'atmosphère. Connecter le bac de récupération Lors du fonctionnement et en fonction des conditions de fonctionnement, le module de pompe à chaleur collecte la condensation dans le bac de récupération situé dans le bas de l'unité. S'assurer de prévoir une connexion du drain appropriée à ce bac de récupération. ATTENTION: exigences en matière de conduite de drainage La conduite de drainage doit se trouver à distance des composants électriques. La conduite de drainage doit s'achever dans une position sécurisée et visible sans causer aucun risque pour les personnes à proximité. Toutes les conduites de drainage doivent être installées en descente permanente et dans un environnement exempt de gel. Il doit être laissé à l'atmosphère. 7.. Précautions lors de la connexion de tuyauterie locale et de l'isolation correspondante L'ensemble du circuit d'eau, y compris tous les tuyaux, doit être isolé pour réduire les pertes de chaleur. Si la température ambiante intérieure est supérieure à 0 C et si le taux d'humidité est supérieur à 80% d'humidité relative, l'épaisseur des matériaux d'isolation doit alors être d'au moins 0 mm afin d'éviter une condensation à la surface de l'isolation. 8. REMPLISSAGE D'EAU 8.. Méthode d'ajout d'eau Connecter l'alimentation en eau à l'unité Ouvrir chaque robinet d'eau chaude à la fois pour expulser l'air du système Ouvrir la vanne d'arrêt de l'eau chaude 4 Ouvrir la vanne d'alimentation en eau froide 5 Fermer tous les robinets d'eau chaude après l'expulsion de tout l'air 6 Rechercher des fuites 7 Faire fonctionner manuellement la soupape de décharge de pression à fournir pour vérifier le débit d'eau ATTENTION Immédiatement après l'installation, le ballon d'eau chaude sanitaire doit être rincé à l'eau claire. Cette procédure doit être répétée au moins une fois par jour au cours des 5 premiers jours suivant l'installation. RISQUE de brûlure et d'échaudage La tuyauterie de décharge doit s'achever dans une position sécurisée et visible sans causer aucun risque pour les personnes à proximité. EKHVWQ00AAV + EKHHS00+60AAV 4PW

14 9. TRAVAUX DE CÂBLAGE ÉLECTRIQUE 9.. Précautions concernant le travail de câblage électrique AVERTISSEMENT Un commutateur principal ou d'autres moyens de débranchement ayant une séparation de contact sur tous les pôles doit être intégré dans le câblage fixe en fonction de la législation locale et nationale correspondante. Déconnectez l'alimentation électrique avant d'effectuer le moindre branchement. Utilisez uniquement des câbles en cuivre Tous les câblages sur place et les éléments doivent être installés par un technicien qualifié et satisfaire aux réglementations nationales et européennes appropriées. Veiller à installer les fusibles requis comme indiqué sur le schéma de câblage électrique. Le câblage sur place doit être réalisé conformément au schéma de câblage fourni avec l'appareil et aux instructions données ci-dessous. Ne jamais pincer les faisceaux de câbles et s'assurer qu'ils n'entrent pas en contact avec la tuyauterie et des bords tranchants. S'assurer qu'aucune pression externe n'est appliquée sur les connexions du bornier. Veiller à utiliser une alimentation spécifique. Ne jamais utiliser une alimentation électrique partagée par un autre appareil. Veiller à établir une connexion à la terre. N'utilisez pas une canalisation publique, un parasurtenseur ou la terre du téléphone comme terre pour l'unité. Une mise à la terre incomplète peut provoquer des décharges électriques. Veiller à installer une protection de fuite à la terre conformément à la législation locale et nationale en la matière. Le non-respect de cette consigne peut provoquer des chocs électriques. Lors de la pose d'une protection de fuite à la terre, veiller à ce qu'elle soit compatible avec l'inverter (résistant aux parasites électriques haute fréquence) pour éviter un déclenchement inutile de la protection de fuite à la terre. Cette unité étant équipée d'un inverseur, l'installation d'un condensateur à compensation de phase détériorera non seulement l'effet d'amélioration du facteur puissance, mais entraînera également un échauffement anormal du condensateur dû à des ondes haute fréquence. Par conséquent, vous ne devez jamais installer de condensateur à compensation de phase. Veiller à ce qu'après les travaux d'installation, tous les coussinets en caoutchouc soient remis en place pour éviter que les fils ne touchent des bords tranchants. 9.. Câblage interne Tableau des pièces Se reporter au schéma de câblage interne fourni avec l'unité. La liste des abréviations utilisées est fournie ci-dessous. Liste des composants du coffret électrique AP...Carte PCB principale AP...Carte PCB d'interface utilisateur AP...Carte PCB de filtre A4P...Carte PCB d'inverter C6~C9...Condensateur (A4P) DS,DS...Microcommutateur (AP) EH...Elément de chauffage électrique FB...Fusible FT...Fusible thermique FU,FU...Fusible (T,,5 A, 50 V) (A*P) FU...Fusible (0 A, 50 V) (AP) HAP...DEL de carte PCB (AP) K...Contact de commutation (AP) KE...Vanne d'expansion électronique KM...Contacteur de chauffage d'appoint K*R...Relais de carte PCB (AP) MC...Compresseur MF...Moteur de ventilateur MP...Pompe QDI...Système de protection contre les fuites à la terre (à fournir) QL...Protection contre la surchauffe du compresseur QL...Protection thermique RL...Réactance RT...Capteur de température ambiante RT...Capteur de température de l'évaporateur RT...Capteur de température de décharge R4T...Capteur de température de condensation R5T...Capteur de température de l'eau de sortie R6T...Capteur de température de l'eau d'entrée R7T...Capteur de température du ballon d'eau chaude sanitaire SL...Capteur de débit SS...Signal d'alimentation électrique à tarif réduit (à fournir) TR...Pont à diode (A4P) TR,TR...Module d'alimentation (A4P) VC~V7C...Tore magnétique XM~XM...Bornier XY~X7Y...Connecteur ZF...Filtre antiparasite (a) (b) ATTENTION: pour modèles V uniquement Équipement conforme à EN/IEC (a) Cet équipement est conforme à EN/IEC (b) pour autant que l'impédance du système Z sys soit inférieure ou égale à Z max au point d'interface entre l'alimentation de l'utilisateur et le système public. L'installateur ou l'utilisateur de l'équipement a la responsabilité éventuellement en consultant l'opérateur du réseau de distribution de veiller à ce que l'équipement soit uniquement raccordé à l'alimentation avec une impédance du système Z sys inférieure ou égale à Z max. Z max =0,4 Ω. Norme technique européenne/internationale fixant les limites des courants harmoniques produits par l'équipement raccordé aux systèmes basse tension publics avec une entrée de courant de >6 A et 75 A par phase. Norme technique européenne/internationale fixant les limites des variations de tension, de fluctuation de tension et d'oscillation dans les systèmes d'alimentation basse tension publics pour équipements avec courant nominal de 75 A. EKHVWQ00AAV + EKHHS00+60AAV 4PW

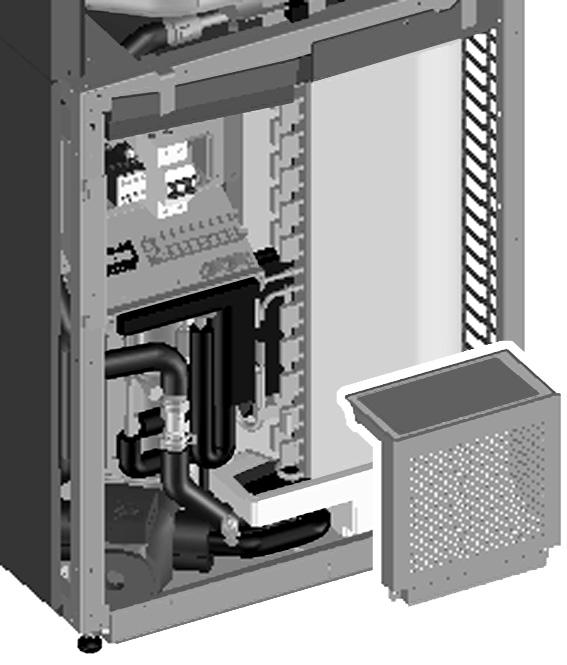

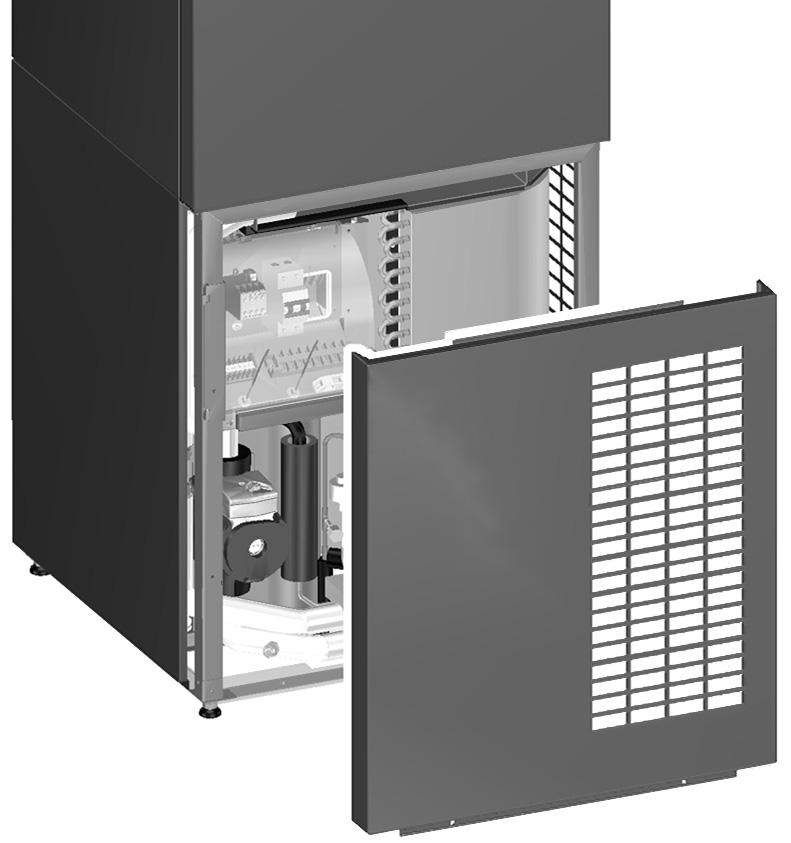

15 9.. Aperçu du système de câblage sur site Le câblage de l'unité doit être fait sur le bornier à l'intérieur du coffret électrique. Pour accéder aux borniers, exécuter les étapes décrites dans la section "Procédure" à la page. A l'aide du câble approprié, raccorder le ou les câbles d'alimentation électrique et de communication aux bornes appropriées comme indiqué dans le schéma de câblage et conformément à la figure ci-dessous. INFORMATIONS Le schéma de raccordement électrique se trouve à l'intérieur du panneau décoratif avant de l'unité de pompe à chaleur. Installer le câble d'alimentation électrique et les câbles de communication à au moins mètre des télévisions ou radios pour éviter les interférences au niveau des images et les parasites. Suivant les ondes radio, une distance d' mètre peut ne pas être suffisante pour éliminer les interférences. XM XM L N Raccordement de l'alimentation électrique de l'unité intérieure et de(s) câble(s) de communication Exigences des câbles Élément Description Nombre de conducteurs requis Courant de service maximal A HV Alimentation +GND Se reporter à la plaque signalétique B LV Commande à distance (P/P) C LV Thermistance du ballon d'eau chaude sanitaire Section minimale du câble 0,75 mm Ce dispositif et le câble de connexion sont fournis avec le module du ballon d'eau chaude sanitaire. D LV Signal de l'alimentation électrique à tarif réduit Section minimale du câble 0,75 mm E HV Surchauffage +GND Intensité maximale de 7,5 A HV Sécurités du surchauffage HV = Haute tension LV = Basse tension Section minimale du câble 0,75 mm ATTENTION Tous les câbles et fils doivent être dimensionnés conformément aux réglementations locales et nationales en vigueur. DANGER Après avoir terminé le travail électrique, confirmer que chaque composant électrique et la borne à l'intérieur du coffret électrique sont raccordés fermement. XM t R7T *KHHS(00/60)AAV C B D E A AP PP User Interface SS XM 4 REMARQUE Lors de l'acheminement du câblage qui se trouvent en dehors de l'unité, éloigner les faisceaux de câbles d'au moins 5 mm l'un de l'autre pour éviter la réception de parasites électriques (parasites externes). 4 Monter les câbles avec des attache-câbles sur les supports d'attache-câbles pour garantir un relâchement de la contrainte et s'assurer qu'il n'entre pas en contact avec la tuyauterie et des bords tranchants. Ne jamais écraser des faisceaux de câbles. Remarque: seul le câblage pertinent est illustré dans la figure. FT QL EH *KHHS(00/60)AAV 4 PE QDI L N L N ~50 Hz 0-40 VAC power supply C B D E A LV HV x Procédure Pour ouvrir l'unité, suivre les étapes décrites dans la figure 5 et la figure 6, mais dans le sens inverse. Ouvrir le couvercle du coffret électrique comme indiqué dans la figure 7a (couvercle métallique) ou dans la figure 7b (couvercle en plastique). (D) LV (A) HV 5 Fermer le couvercle du coffret électrique comme indiqué dans la figure 7a ou la figure 7b, mais dans le sens inverse. 6 Fermer le ballon d'eau chaude sanitaire comme indiqué dans la figure 6, puis fermer l'unité de pompe à chaleur comme indiqué dans la figure 5. EKHVWQ00AAV + EKHHS00+60AAV 4PW

16 Installation de la commande à distance L'unité est équipée d'une commande à distance permettant de configurer, d'utiliser et d'entretenir de manière conviviale l'unité. Avant d'utiliser la commande à distance, suivre la procédure d'installation. INFORMATIONS Le câblage pour la connexion n'est pas inclus. REMARQUE La commande à distance, fournie en kit, doit être montée à l'intérieur sur le module du ballon d'eau chaude sanitaire. Retirer la partie avant de la commande à distance. Insérer un tournevis plat dans les fentes () sur la partie arrière de la commande à distance et retirer la partie avant de la commande à distance. Fixer la commande à distance comme indiqué dans la figure. Commencez le montage par les attaches du bas. Connexion du module du ballon d'eau chaude sanitaire au module de pompe à chaleur Se reporter au tableau "Exigences des câbles" à la page. Surchauffage et sécurité (E) Thermistance du ballon (C) Commande à distance (B) x REMARQUE Attention à ne pas déformer la partie inférieure de la commande à distance en serrant excessivement les vis de fixation. Câbler la commande à distance. XM (B) LV (C) LV (E) HV P P Unité Partie arrière de la commande numérique Partie avant de la commande numérique x Il n'y a aucune polarité, les câbles peuvent être interchangés. ATTENTION Lors du câblage, faites passer les câbles loin du câblage d'alimentation afin d'éviter tout bruit électrique (bruit externe). Dénuder le blindage sur la partie qui doit être introduite dans le boîtier de la commande numérique ( l ). 4 Remettre en place la partie supérieure de la commande à distance. DANGER Attention à ne pas coincer les câbles pendant la fixation de la partie supérieure. EKHVWQ00AAV + EKHHS00+60AAV 4PW
