1 TEPELNÉ ERPADLO VZDUCH/VODA DIMENZOVÁNÍ Tepelná čerpadla vzduch / voda UTČ vzduch / voda je topný výkon závislý navenkovní teplotě. Při dimenzování je třeba zohlednit následující : Při klesající venkovní teplotě stoupá potřeba tepla budovy, současně však klesá topný výkon tepelného čerpadla. Proto jsou většinou tepelná čerpadla vzduch / voda provozována monoenergeticky. Obrázek ukazuje souvislost mezi potřebou tepla a topným výkonem TČ. Průsečík obou charakteristik se nazývá bod bivalence (spínací bod bivaletního zdroje). Bod bivalence by měl ležet v rozmezí venkovní teploty -3 až -7 C, při kterém TČ (viz. tabulka) pokrývá větším celoročním podílem potřebu tepla. Příklad dimenzování tepelného čerpadla vzduch / voda topný výkon [kw] 12 teplota výstupní vody 35 C teplota výstupní vody 50 C vstupní teplota vzduchu [ C] Příklad dimenzování Daný objekt stepelnou ztrátou 12 kw při výpočtové teplotě -14 C. Jako topný systém jsou zvoleny nízkoteplotní radiátory 55/45 (teplota topné vody 55 C při -14 C). Bod bivalence by měl ležet vrozmezí venkovní teploty -3 až -7 C. Výsledek: Pro tento případ bylo zvoleno TČ typu WPL 13, které pokrývá plně potřebu tepla až do-2 C venkovní teploty. 28

2 TEPELNÁ ERPADLA VZDUCH/VODA VENKOVNÍ PROVEDENÍ Uvenkovního provedení je nutno dbát nanásledující: co nejmenší vzdálenost mezi tepelným čerpadlem abudovou (omezení tepelných ztrát) zohlednění hlučnosti zařízení (omezit prostředí odrážející hluk), popř. navrhnout stavební bariéry návrh základu (např. dřevěné pražce, betonové patky, betonové desky) uložení propojovacích vedení vzemi vtepelně izolovaných ochranných trubkách (min. průměr 100 mm) určení místa průchodu vedení stěnou (min.150x150 mm) zohlednění odvodu kondenzátu (trubka, zaizolovaná nebo pod zemí) podle rozsahu úprav prověřit nutnost stavebního povolení neomezený průchod vzduchu omezení tepelného zkratu nastraně vzduchu zohlednění volného prostoru pro montáž hydraulické připojení tepelného čerpadla flexibilními hadicemi protizámrazovou ochranu topného okruhu el.připojení 29

3 TEPELNÁ ERPADLA VZDUCH/VODA VNIT NÍ PROVEDENÍ Uvnitřního provedení je nutno dbát nanásledující: zvláštní požadavky namísto instalace dodržení odstupů odstěn (servis) požadavky naplochu pro umístění zohlednění odvodu kondenzátu odvýparníku určení místa průchodu vzduchových hadic zamezení tepelného zkratu nastraně vzduchu hydraulické připojení tepelného čerpadla flexibilními hadicemi průchodky pro sací avýfukovou hadici stejně jako průchodku odvětrání skříně TČ chránit před listím asněhem pokud je to nutné, pak obložit stěny zvukově izolačním materiálem el. připojeni vpřípadě rohové instalace WPL 13/ 18/23 možnost použití funkčního modulu WP-IC. 34

4 ROZM RY VNIT NÍ PROVEDENÍ WPL 13/18/23/33 stěnová průchodka deska pro připojení nazeď 120 x 80 stěnová průchodka obj. č Rozměry vcm (min. vzdálenosti) WPL 13/18/23 swpic deska pro připojení nazeď 120 x 80 stěnová průchodka obj. č Rozměry vcm (min. vzdálenosti) 39

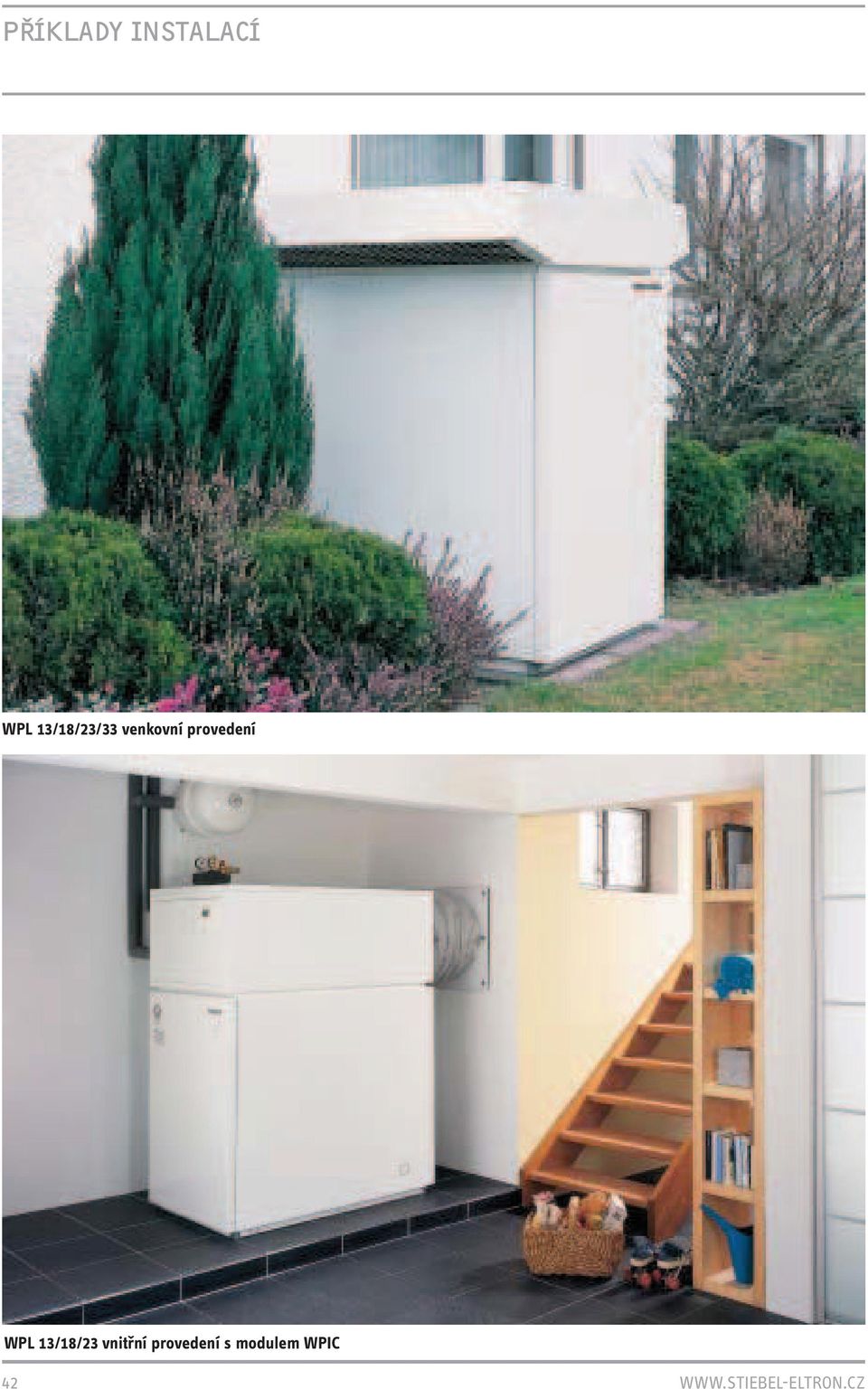

5 P ÍKLADY INSTALACÍ WPL 13/18/23/33 venkovní provedení WPL 13/18/23 vnitřní provedení smodulem WPIC 42

6 TEPELNÁ ERPADLA VZDUCH/VODA P IPOJENÍ NA TOPNOU SOUSTAVU Připojení natopný systém Topný systém je třeba navrhnout podle projekčních podkladů. Tepelné čerpadlo se zapojuje podle doporučených hydraulických schémat. Před připojením je třeba přezkoušet těsnost topného systému, důkladně ho propláchnout aodvzdušnit. Je nutno dát pozor nasprávné připojení topné avratné vody. Hydraulické propojení TČ stopnou soustavou je doporučeno provést zdůvodu omezení přenosu chvění kompresoru ohebnými tlakovými hadicemi. Potřebná oběhová čerpadla a průřez potrubí lze odečíst ztabulky. Příslušné tepelné zaizolování se uskuteční veshodě s předpisy pro topná zařízení. Při použití kompaktní instalační sady WPKI 5 musí být použita oběhová čerpadla dle tabulky. WPL sakumulačním zásobníkem SBP 700 WPL sakumulačním zásobníkem apřípravou teplé vody Ochrana topného potrubí před zámrazou avlhkostí Vedení topné avratné musí být při použití venkovního provedení TČ chráněno dostatečnou tepelnou izolací před mrazem auložení vinstalační trubce ipřed vlhkostí. Dodatečnou ochranou proti zamrznutí je protizámrazová ochrana vestavěná vtepelném čerpadle, která zajišťuje při teplotě pod +10 C sepnutí oběhového čerpadla v okruhu tepelného čerpadla a tak pomocí cirkulace ochraňuje před zámrazou všechna propojovací potrubí. Doporučené průřezy potrubí mezi TČ aakumulačním zásobníkem (délka potrubí max. 10 m) tepelné čerpadlo měděné potrubí DN WPL x 1,0 WPL x 1,5 WPL x 1,5 WPL x 1,5 WPL x 1,5 43
