1 Actuator System Line Přehled produktu

2 Pohybujeme se s Vámi Rollon S.p.A. byla založena v roce 1975 jako výrobce komponent lineárního pohybu. Dnes je Rollon group vůdčím jménem v projektování, výrobě a prodeji lineárních a teleskopických vedení a aktuátorů, s hlavními sídly v Itálii, zastoupeními a distributory rozmístěnými po celém světě. Produkty Rollon s kreativními a efektivními řešeními v široké škále denně používaných aplikací v mnoha průmyslových odvětvích. Rollon řešení pro lineární pohyb Linear Line Telescopic Line Actuator Line Actuator System Line Actuator Line Actuator System Line Product Overview English Linear Line Hegra Rail Actuator Line Sys Prismatic Rail Lineární vedení Teleskopická vedení Aktuátory Řešení pro průmyslovou automatizaci Vedení s válečkovými ložisky Vedení s kuličkovými ložisky a klecí Vedení s oběhem kuliček. Vedení s částečným/plným výsuvem Vedení pro nízká a vysoká zatížení Vedení pro automatické a manuální aplikace Řemenem poháněné aktuátory Kuličkovým šroubem poháněné aktuátory Aktuátory s ozubeným hře- benem a pastorkem. Víceosé portály Víceosé řešení pro přemísťování Teleskopické osy Sedmá osa pro roboty Řešení pro manipulaci s plechy a jejich opracování

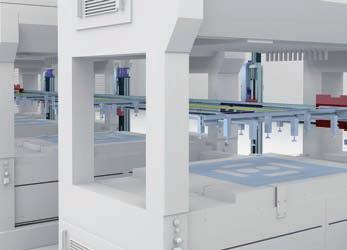

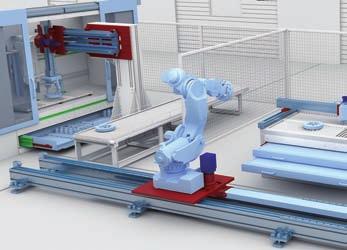

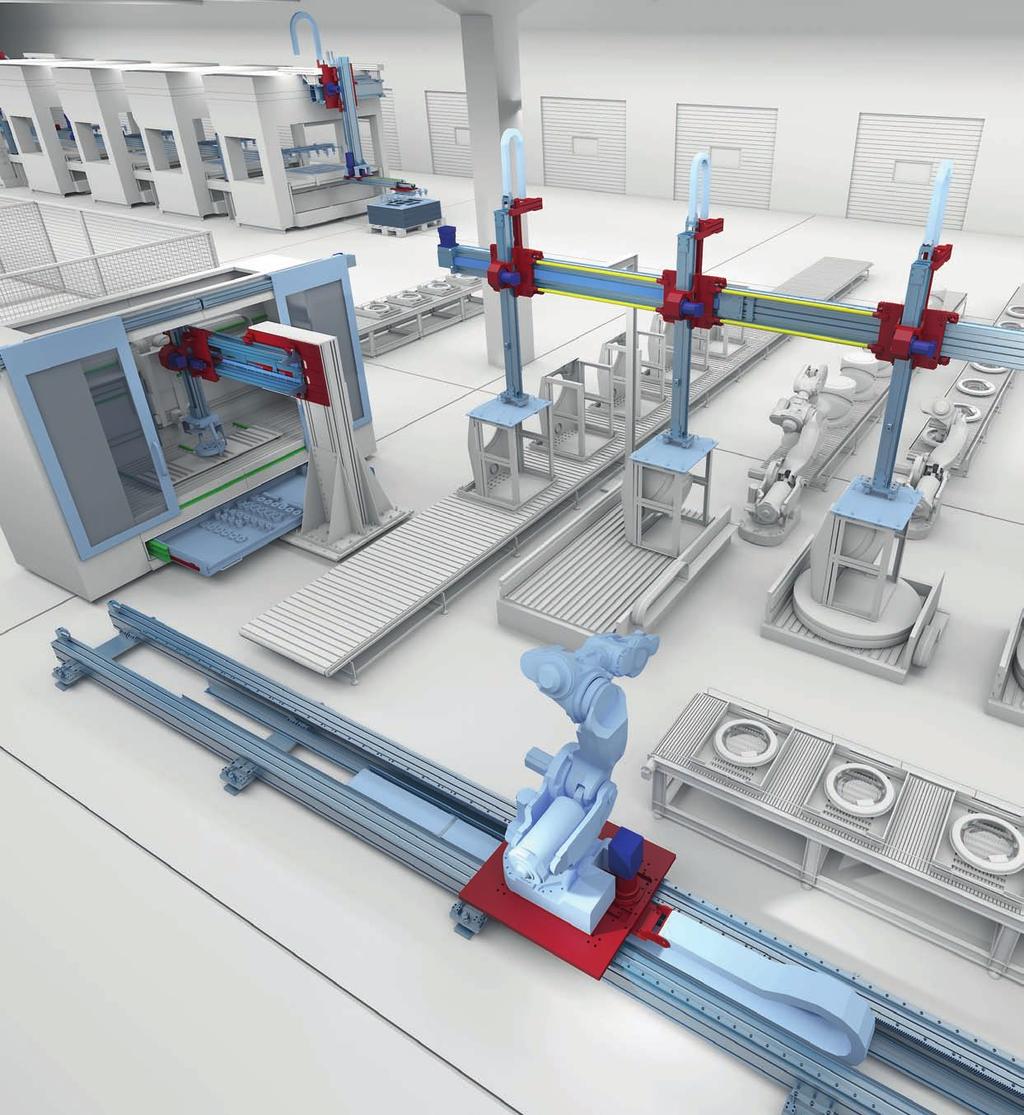

3 Actuator System Line Řada systému aktuátorů Rollon je řešením určené pro průmyslovou automatizaci. Byla zřízena v důsledku vývoje naše řady sortimentů lineárních os (Aktuátorové řady) s cílem čelit i těm nejnáročnějším požadavkům našich zákazníků. Standardní řešení Spolupráce Přizpůsobení se zákazníka Široká škála lineárních aktuátorů Hliníkový profi ly o velikosti až do 360 mm Různé pohonné systémy s ozubeným řemenem, kuličkovým šroubem nebo ozubeným hřebenem. Různé řešení lineárního vedení s kladkami nebo oběhem kuliček Mezinárodní know-how v různých průmyslových odvětvích Projektové poradenství Maximalizace výkonu a optimalizace nákladů Speciální produkty Výzkum a vývoj nových řešení Technologie zaměřené na různé sektory Optimální povrchové úpravy Aplikace Sedmá osa pro roboty Automatizační řešení Přemísťovací zařízení pro manipulaci s kovovými deskami Vícepolohový podavač lisu Přepravní lisy plechových desek Prostorově úsporné přemísťovací zařízení

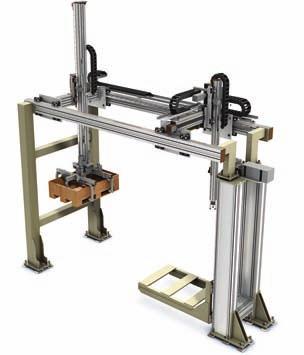

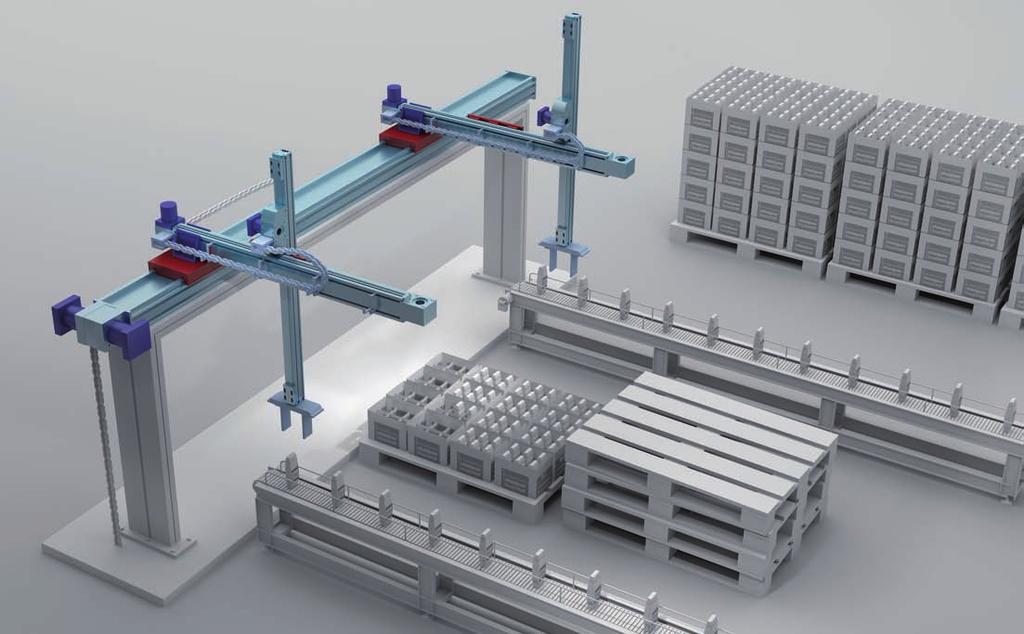

4 Actuator System Line Víceosé systémy MULTI GANTRY Mnohonásobné X/Y/Z kartézské systémy s ozubeným řemenem, ozubeným hřebenem, nebo kuličkovým šroubem. Vertikální lineární osy jsou take k dispozici s integrovaným pneumatickým zátěžovým vyrovnáním. Využití modularity naší veškeré produktové nabídky lineárních os a víceosých systémů, je zaměřeno na různé specifi cké požadavky zákazníků a k jejich realizaci. Zatížení (kg)

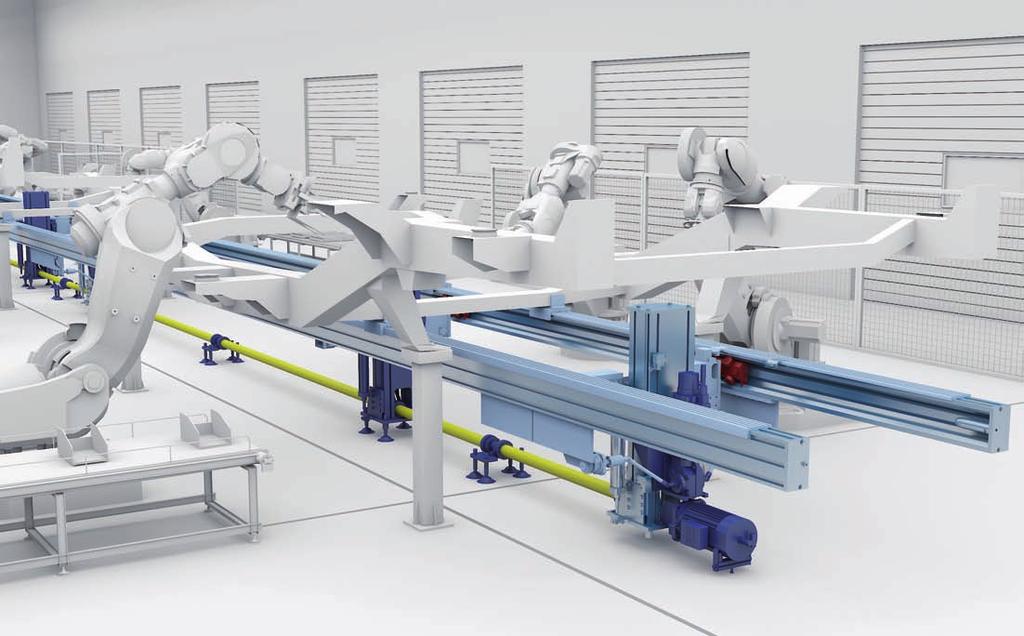

5 LIFT AND MOVE Řetězový system s tvrdoeloxovanými Alu-profi ly, jsou určeny pro vícepolohové a dlouhé traťové posuvy. Posuvný systém Poutníkův krok s tvrdými anodicky oxi- dovanými profi ly. Horizontální manipulace v kombinaci s vertikálním pohybem se provádí přejížděním na polyamidových nylonových rolnách se systémem ozubeného hřebene a pastorku. Sloupové vertikální moduly provádí zdvihový pohyb pomocí šroubového pohonu s oběhem kuliček. Sloupové moduly jsou poháněny jedním motorem, převodovkou a přes převod hřídelí a úhlovou převodovkou.. Rozměr (mm) SYS 2 (200) Zatížení (kg)

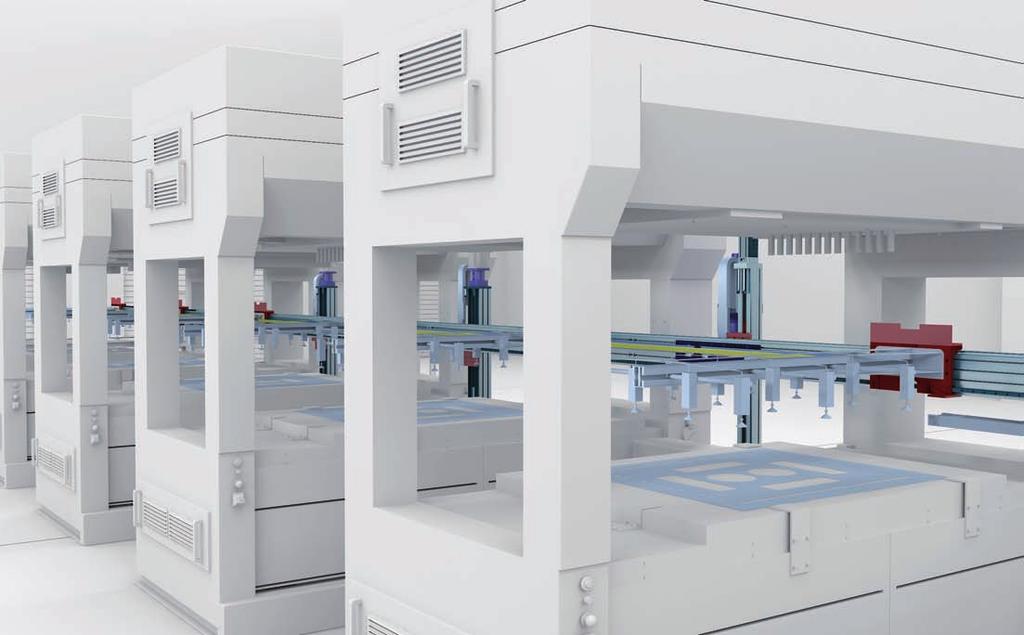

6 Actuator System Line TRANSFER PRESS Všestranný manipulační systém pro manipulaci s plechy byl navržen jako hlavní prvek pro manipulaci v sérii lisů, případně v kombinaci se zasouvacími a vysouvacími systémy. To kombinuje vysokou přesnost polohování a těžké pracovní cykly s vysokou dynamikou. Je taktéž k dispozici i pro velmi dlouhé délky, zvládá konzolová zatížení tak, že jedna strana z řad je volná pro operace. Tento systém je poháněn ozubeným řemenem s Ω převodem pro minimální délku ozubeného řemene. Osy Z mohou být umístěny v různých vzdálenostech podle zatížení. Rozměr (mm) Zatížení (kg)

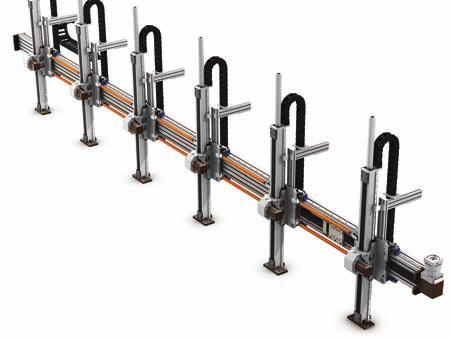

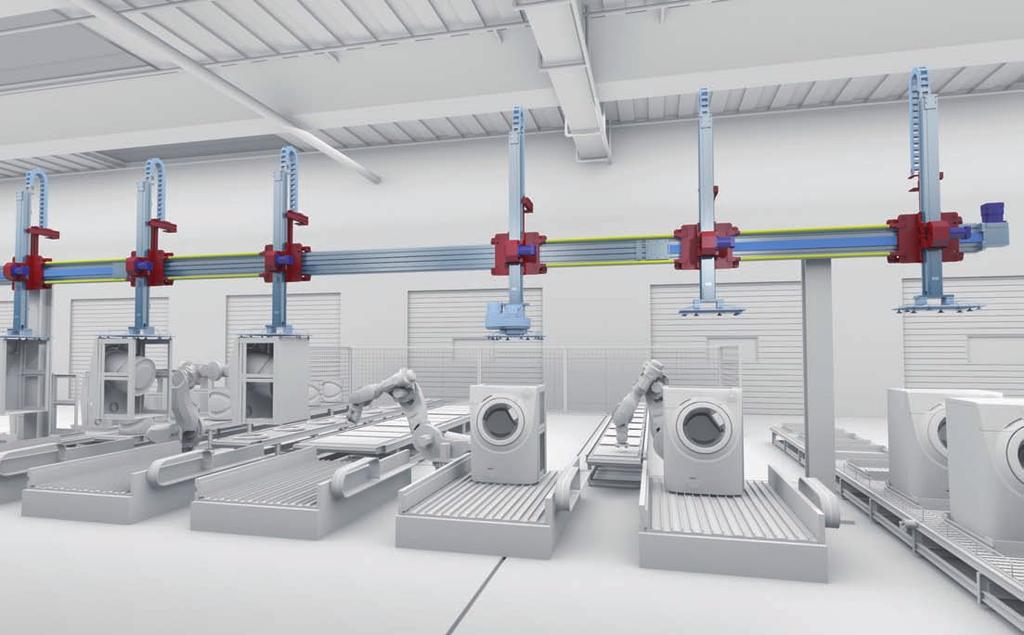

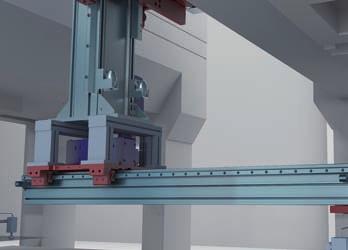

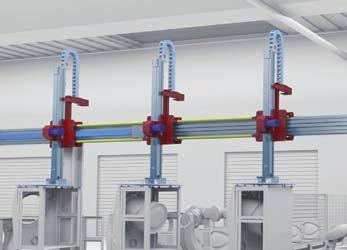

7 MULTI-AXIS PICK AND PLACE niverzální víceosý systém je určen pro podavače obráběcích stanic. Osa Y může být realizována pomocí hnacího systému ozubeného hřebene a pastorku, protože má několik nezávislých jednotek pojezdu osy Z. Pohybové systémy mohou být navrženy pomocí lineárního vedení s oběhem kuliček nebo kladkovým systémem v závislosti na zatížení, dynamice a parametrů prostředí. Rozměr (mm) Zatížení (kg)

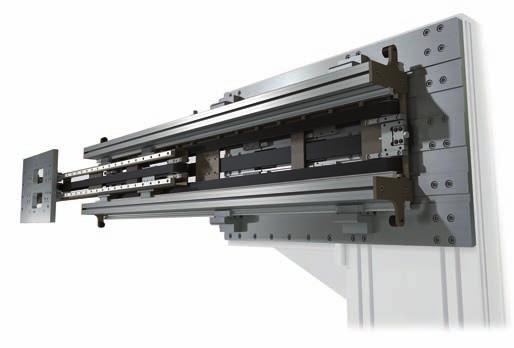

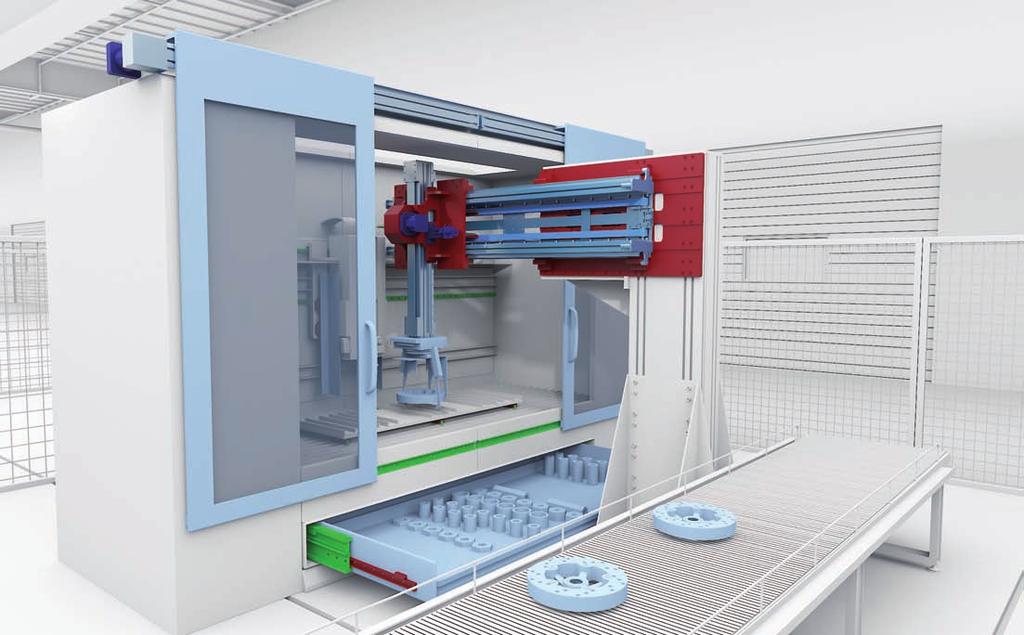

8 Actuator System Line Podavačové systémy TELESCOPIC ACTUATOR - WALL MOUNTED Teleskopický aktuátor se systémem synchronizovaného ozubeného řemene pro účinný lineární pohyb a kompaktními rozměry. Nástěnný aktuátor usnadňuje automatické zásobování obráběcích strojů tam, kde je nutno, např.se vyhnout překážkám k uzavření ochranných dveří. Zatížení (kg)

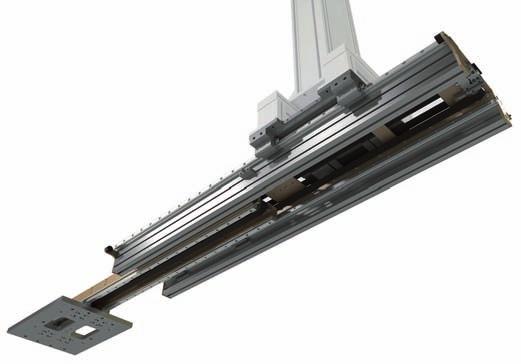

9 TELESCOPIC ACTUATOR - HORIZONTAL Teleskopický aktuátor je systémem synchronizovaného ozubeného řemene pro účinný lineární pohyb. Horizontální provedení se používá především k zásobování v sérii nainstalovaných lisů v obousměrném pojezdu, zásobuje lis v jednom směru, zasune se a pak zásobuje další lis v opačném směru. Takže, když je aktuátor zasunutý nezabírá místo u lisů, a je možno zásobovat dva lisy v rámci jediného systému. Zatížení (kg)

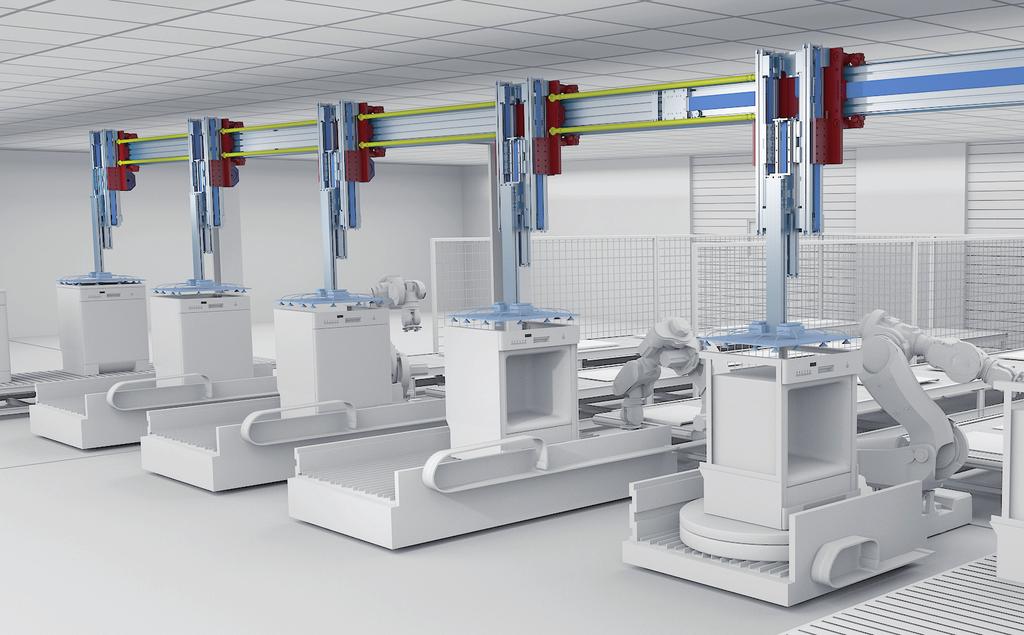

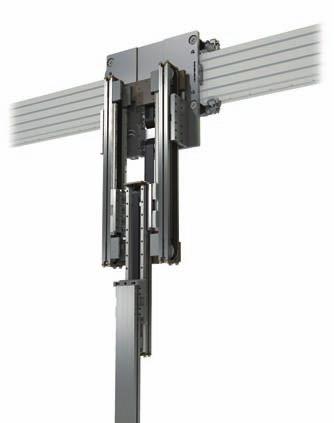

10 Actuator System Line TELESCOPIC ACTUATOR - Z Teleskopický aktuátor je systémem synchronizovaného ozubeného řemene pro účinný lineární pohyb a minimálními rozměry. Ve vertikálních instalacích, extrémní kompaktnost systému v zatažené poloze dělá z teleskopických aktuátorů ideální řešení pro práci v aplikacích, kde není mezi strojem a stropem dostačující prostor pro vysunutí o stejnou vzdálenost jako zdvih. Zatížení (kg)

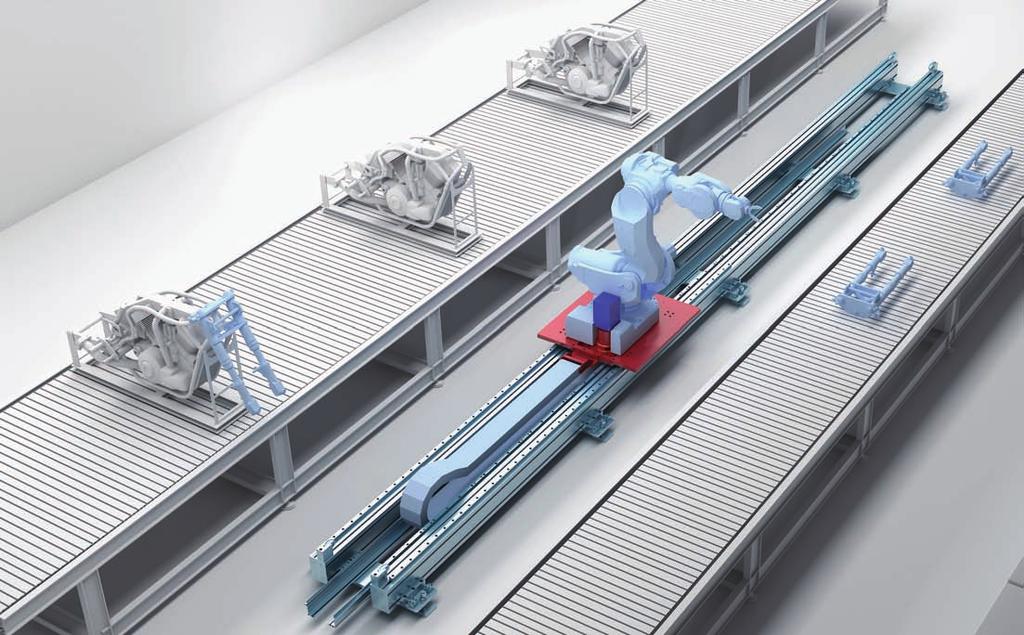

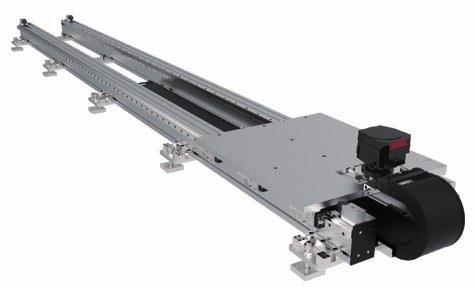

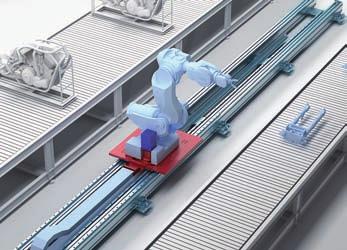

11 Sedmá osa pro roboty SEVENTH AXIS 7-osa k přejíždění robotů a těžkých břemen na dlouhé pojezdové vzdálenosti a vysokou dynamikou. Pohybový systém je k dispozici s vedením s oběhem kuliček nebo s válečky, zatímco hnací systém byl navržen s ozubeným hřebenem a pastorkem. Sedmá osa je vybavena nastavitelnými elementy tak, aby se dosáhlo vyrovnání nerovnostíi povrchu a tolerancí. Energořetěz a tlumiče na koncích systému jsou součástí standardu. Rozměr Zatížení (kg)
