1 Pár rad pro navrhování RD Zpracovala Ing. Markéta Kubicová Pro vypracování ročníkového projektu

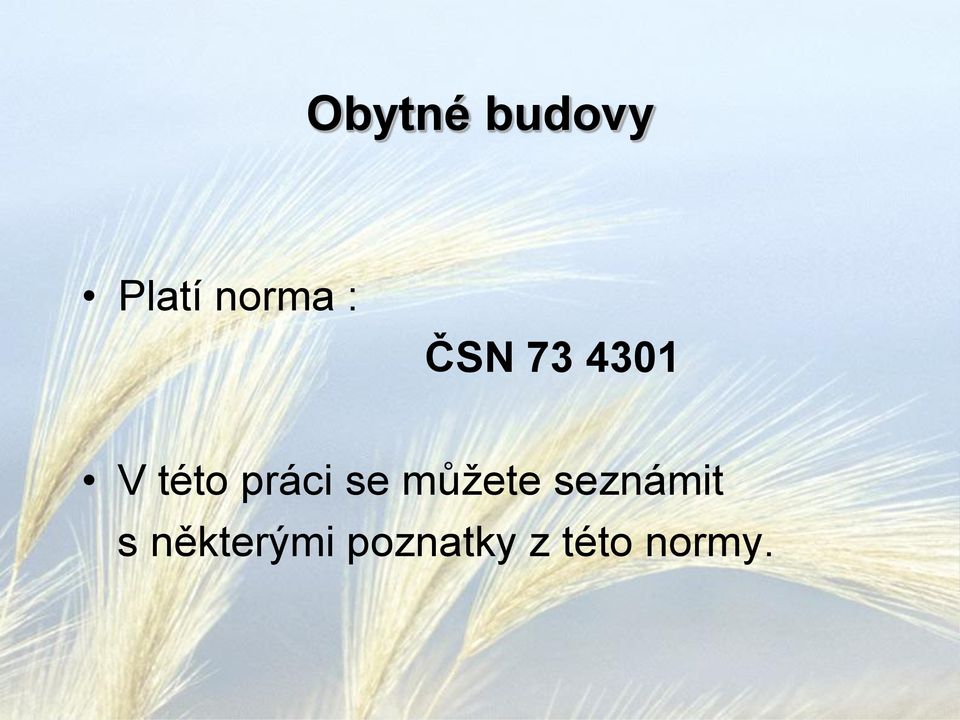

2 Obytné budovy Platí norma : ČSN V této práci se můžete seznámit s některými poznatky z této normy.

3 Schéma zástavby izolovaných RD OKNO

4 Obytné budovy Obytnou budovou se míní takový objekt, kde min. 2/3 celkové plochy musí sloužit k bydlení. Bytový dům: obytná budova o 4 a více bytech, které jsou přístupné ze společných komunikačních prostor Rodinný dům: obytný objekt o max. 2 bytech a max. 2 podlažích

Bytový dům: obytná budova o 4 a více bytech, které jsou přístupné

5 Orientace na světové strany

6 Obytné místnosti Světlá výška : pokoj mm podkroví mm Plocha : dle druhu min 8 m 2 / 1 osobu min 12 m 2 / 2 osoby

7 Obytné místnosti Půdorysný tvar místnosti bytu, poloha oken, dveří, topných těles apod. musí být takové, aby umožňovalo vybavit místnost nábytkem a zařízením podle jejího účelu. Komunikační prostory musí být uspořádány tak, aby umožňovali bezpečnou přepravu předmětu o rozměrech 1,8 x 1,8 x 0,6 m.

musí být takové, aby umožňovalo vybavit místnost nábytkem a zařízením

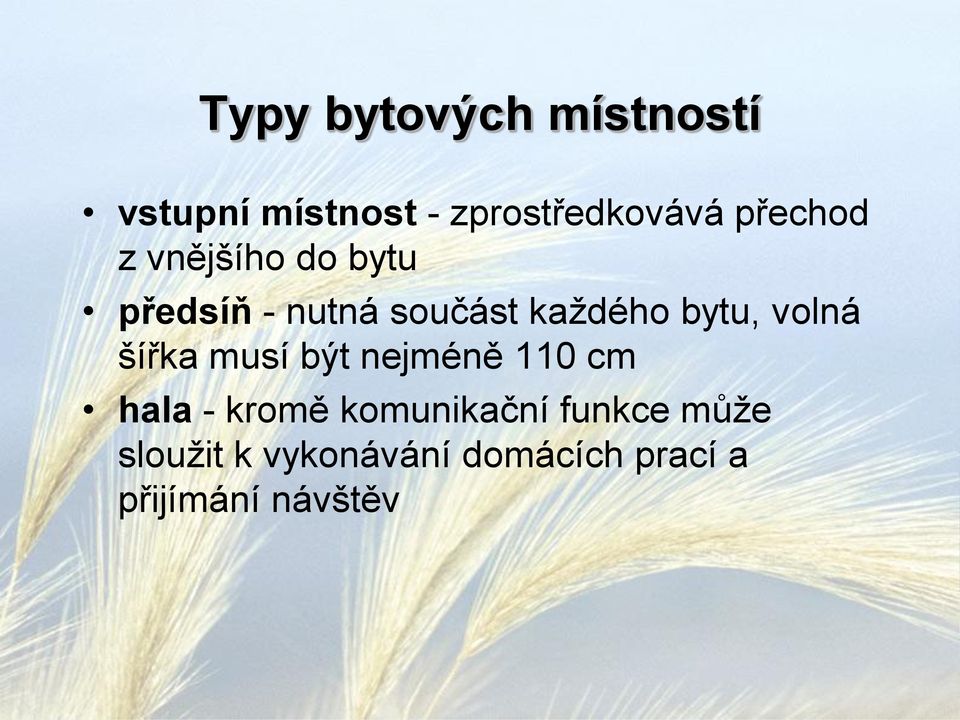

8 Typy bytových místností vstupní místnost - zprostředkovává přechod z vnějšího do bytu předsíň - nutná součást každého bytu, volná šířka musí být nejméně 110 cm hala - kromě komunikační funkce může sloužit k vykonávání domácích prací a přijímání návštěv

bytu, volná šířka musí být nejméně 110 cm hala - kromě

9 Typy bytových místností obývací pokoj - je největší místností v bytě a slouží k soustředění společenského života rodiny, min. plocha je 18 m 2 a šířka min. 3,30 m WC - u bytů pro více než dvě osoby je požadováno samostatné WC s umyvadlem, nejvhodnější přístup z předsíně, mezi WC a obytnými místnostmi musí být nejméně dvoje dveře

3,30 m WC - u bytů pro více než dvě osoby je požadováno samostatné WC s umyvadlem,

10 Typy bytových místností ložnice - obytná místnost sloužící ke spaní a nesmí sloužit jako jediný průchod do další místnosti, min. plocha pro jednu osobu je 8 m 2 pro dvě osoby min. 12 m 2 jídelna - slouží ke stravování, málokdy se vyskytuje jako samostatná místnost, spíše jako jídelní kout v obývacím pokoji

plocha pro jednu osobu je 8 m 2 pro dvě osoby min.

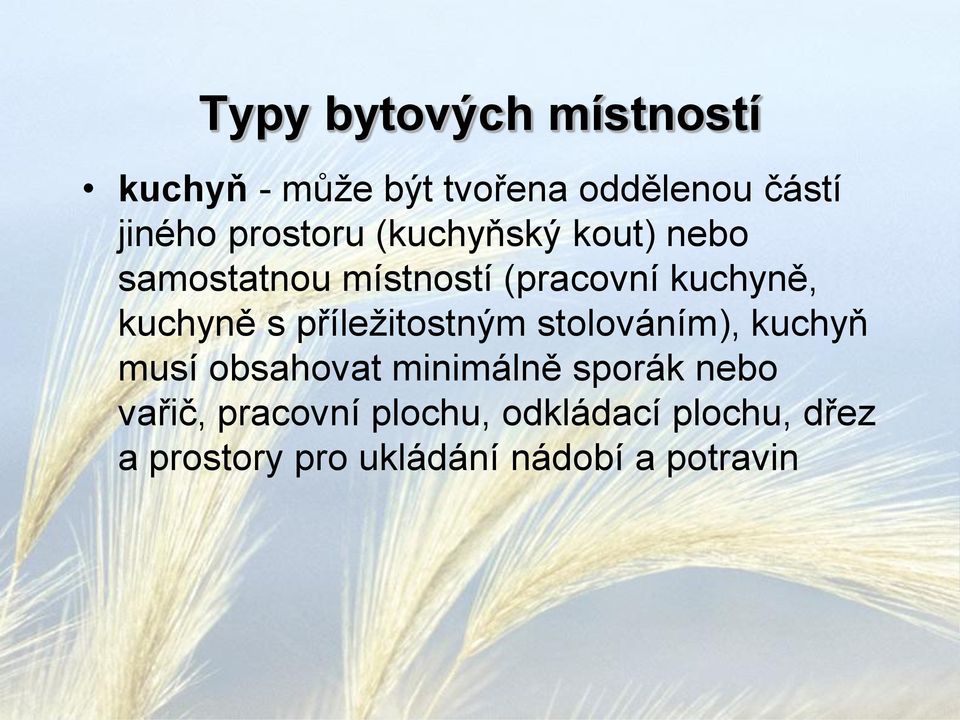

11 Typy bytových místností kuchyň - může být tvořena oddělenou částí jiného prostoru (kuchyňský kout) nebo samostatnou místností (pracovní kuchyně, kuchyně s příležitostným stolováním), kuchyň musí obsahovat minimálně sporák nebo vařič, pracovní plochu, odkládací plochu, dřez a prostory pro ukládání nádobí a potravin

kuchyně s příležitostným stolováním), kuchyň musí obsahovat minimálně sporák

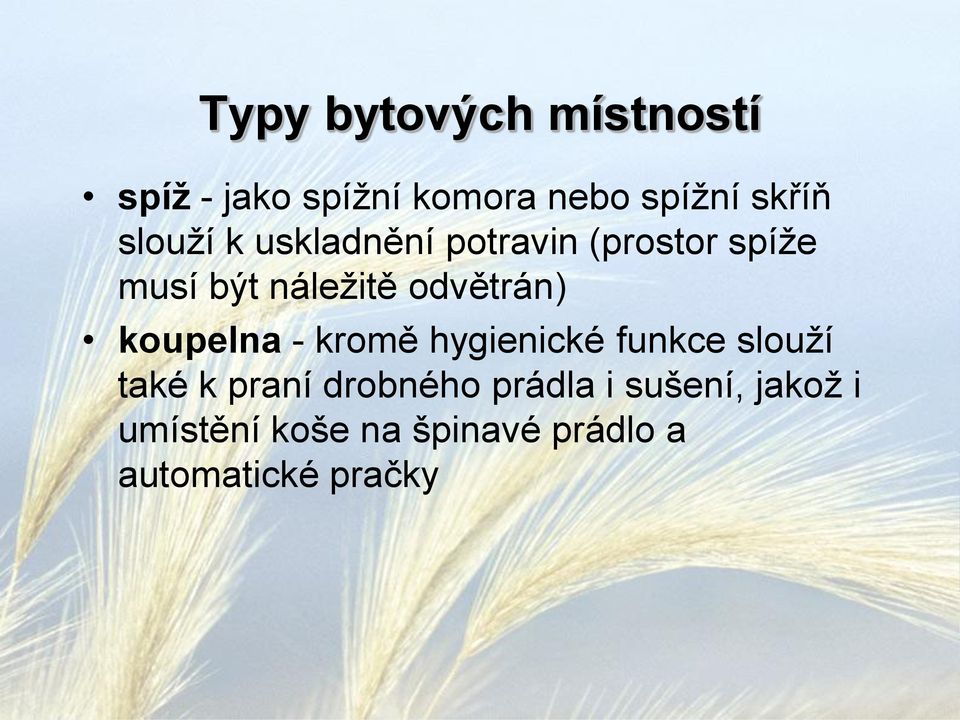

12 Typy bytových místností spíž - jako spížní komora nebo spížní skříň slouží k uskladnění potravin (prostor spíže musí být náležitě odvětrán) koupelna - kromě hygienické funkce slouží také k praní drobného prádla i sušení, jakož i umístění koše na špinavé prádlo a automatické pračky

odvětrán) koupelna - kromě hygienické funkce slouží také k praní

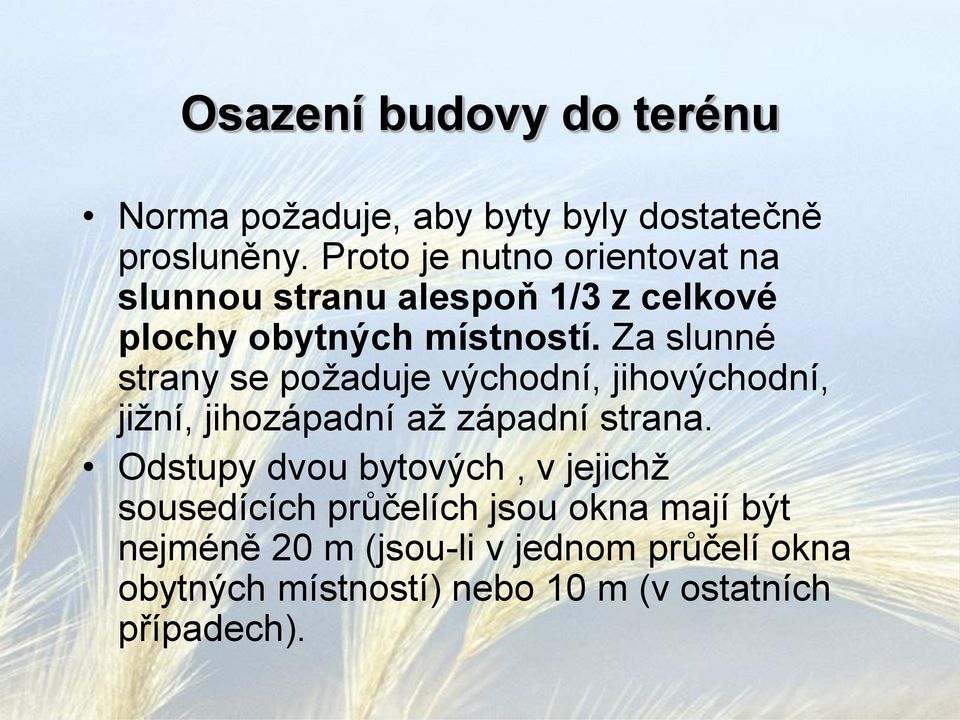

13 Osazení budovy do terénu Norma požaduje, aby byty byly dostatečně prosluněny. Proto je nutno orientovat na slunnou stranu alespoň 1/3 z celkové plochy obytných místností. Za slunné strany se požaduje východní, jihovýchodní, jižní, jihozápadní až západní strana. Odstupy dvou bytových, v jejichž sousedících průčelích jsou okna mají být nejméně 20 m (jsou-li v jednom průčelí okna obytných místností) nebo 10 m (v ostatních případech).

Za slunné strany se požaduje východní, jihovýchodní, jižní, jihozápadní až západní strana.

14 Osazení budovy do terénu Odstupy od hranic sousedících pozemků u izolovaných rodinných domů, u koncových domů řadového zastavění nebo u dvojdomků mají být nejméně 5 m. Podlaha obytných místností má být nejméně 30 cm nad povrchem přilehlého terénu. Vrchní strana parapetu oken obytných místností v prvním podlaží bytových domů ve městech má být nejméně 180 cm nad chodníkem.

Podlaha obytných místností má být nejméně 30 cm nad povrchem přilehlého terénu.

15 Osazení budovy do terénu Úroveň podlahy obytné místnosti musí ležet alespoň 150 mm nad upraveným terénem pozemku hraničícím s touto místností a alespoň 500 mm nad hladinou podzemní vody.

16 Pár pravidel pro RD (1) Rodinný dům musí mít vymezen prostor pro ukládání odpadu z domácnosti. Není-li možné takovýto prostor situovat v domě, je třeba vymezit stanoviště pro nádobu na odpad z domácnosti na pozemku rodinného domu.

Není-li možné takovýto prostor situovat v domě, je třeba

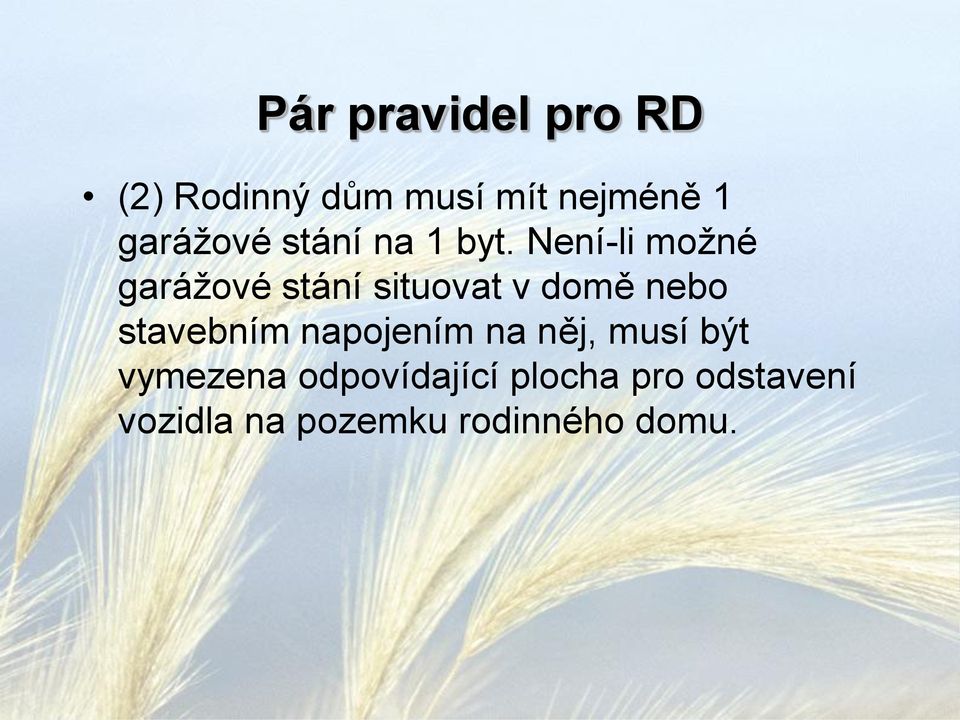

17 Pár pravidel pro RD (2) Rodinný dům musí mít nejméně 1 garážové stání na 1 byt. Není-li možné garážové stání situovat v domě nebo stavebním napojením na něj, musí být vymezena odpovídající plocha pro odstavení vozidla na pozemku rodinného domu.

18 Pár pravidel pro RD (3) Světlá výška obytných místností v rodinném domě a pobytových místností ve stavbě pro individuální rekreaci musí být nejméně 2500 mm, v podkroví 2300 mm. V obytných a pobytových místnostech se šikmým stropem musí být nejmenší světlá výška dosažena alespoň nad polovinou plochy místnosti.

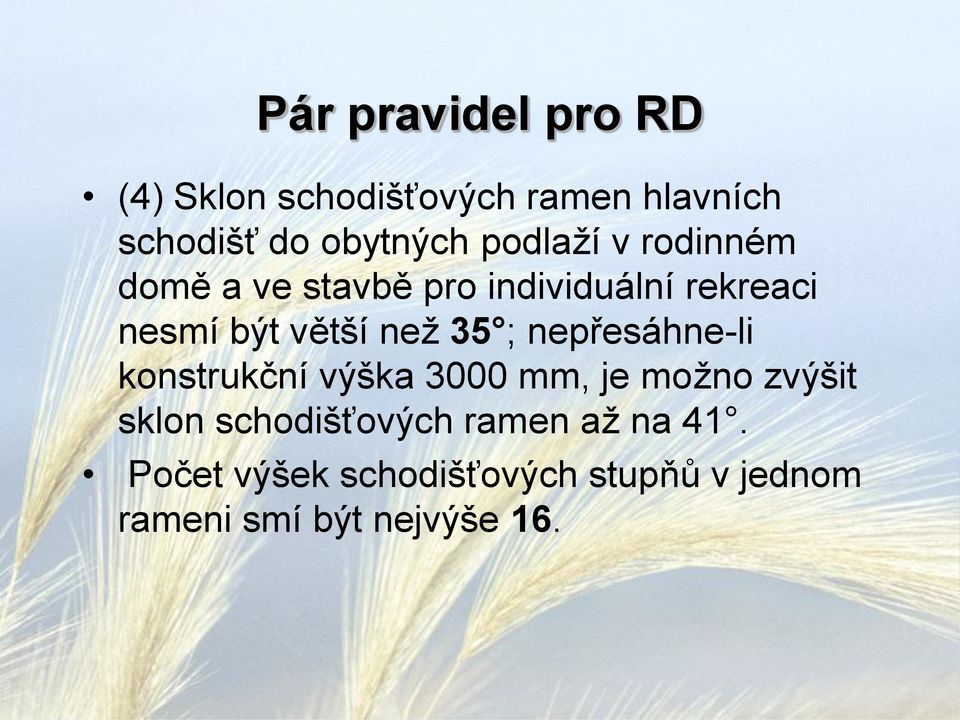

19 Pár pravidel pro RD (4) Sklon schodišťových ramen hlavních schodišť do obytných podlaží v rodinném domě a ve stavbě pro individuální rekreaci nesmí být větší než 35 ; nepřesáhne-li konstrukční výška 3000 mm, je možno zvýšit sklon schodišťových ramen až na 41. Počet výšek schodišťových stupňů v jednom rameni smí být nejvýše 16.

35 ; nepřesáhne-li konstrukční výška 3000 mm, je možno zvýšit sklon schodišťových

20 Pár pravidel pro RD (5) U hlavních schodišť a u chodeb v rodinném domě a ve stavbě pro individuální rekreaci musí být nejmenší podchodná výška 2100 mm a nejmenší průchodná šířka 900 mm; u pomocných schodišť (například sklepních, do půdního prostoru) je nejmenší průchodná šířka 750 mm.

2100 mm a nejmenší průchodná šířka 900 mm; u pomocných schodišť

21 Pár pravidel pro RD (6) Rodinný dům nebo stavba pro individuální rekreaci tvoří jeden požární úsek, kromě prostorů, které musí tvořit samostatné požární úseky (například garáž).

22 Pár pravidel pro RD (7) V rodinném domě a ve stavbě pro individuální rekreaci se únik osob řeší pouze nechráněnými únikovými cestami.

23 Pár pravidel pro RD (8) Na pozemku se stavbou pro individuální rekreaci se smí za podmínek uvedených v odstavci 8 umísťovat pouze drobné stavby.

24 Pár pravidel pro RD (9) Na pozemku se stavbou rodinného domu se mohou umísťovat také garáže a drobné stavby, které plní doplňkovou funkci k němu, popřípadě jedna stavba pro podnikatelskou činnost o zastavěné ploše do 16 m 2 a 4,5 m výšky, není-li z prostorových důvodů možno zabezpečit uvedené funkce v rodinném domě. Tyto stavby se musí umístit tak, aby svým vzhledem a účinky na okolí nenarušovaly obytné a životní prostředí a podle charakteru podnikatelské činnosti splňovaly též požadavky na dopravní obslužnost a parkování.

25 Děkuji za pozornost Zpracovala Ing. Markéta Kubicová
