1 KONSTRUKČNÍ CVIČENÍ 1.ROČNÍK J.SVOBODOVÁ, ING

2 TECHNICKÁ NORMALIZACE TECHNICKÁ NORMALIZACE JE ČINNOST, KTERÁ ZABEZPEČUJE, URČUJE A UPLATŇUJE ZÁKONNÝM ZPŮSOBEM NEJVÝHODNĚJŠÍ ŘEŠENÍ URČITÝCH ÚKOLŮ VE STAVEBNICTVÍ. SJEDNOCUJE POZNATKY VĚDECKO-TECHNICKÉHO ROZVOJE, ZAHRNUJE ZKUŠENOSTI Z PROVEDENÝCH STAVEB A STANOVÍ NORMALIZAČNÍ OKRUHY. ČSN: (ČESKÁ STÁTNÍ NORMA) OD ROKU 1995 NEJSOU BEZPODMÍNEČNĚ ZÁVAZNÉ, ALE TZV. DOPORUČENÉ. DODRŽOVÁNÍ ČSN MŮŽE BÝT POŽADOVÁNO NAPŘ. VE SMLUVNÍM VZTAHU. ROZLIŠUJEME: NORMY PRO PROJEKTOVÁNÍ A TECHNICKÉ VÝKRESY (ČSN A ČSN ) NORMY PRO NAVRHOVÁNÍ, PROVÁDĚNÍ A ZKOUŠENÍ KONSTRUKCÍ (ČSN 73...) NORMY PŘEVÁŽNĚ PRO PROVÁDĚNÍ A VÝROBU (ČSN 74...) ON: (OBOROVÉ NORMY) VZTAHUJÍ SE K URČITÉMU OBORU (NAPŘ. ON NORMA PRO PROVÁDĚNÍ STŘECH) PN: (PODNIKOVÉ NORMY) JSOU VYDÁVÁNY V RÁMCI PODNIKU A PLATÍ POUZE V NĚM OD ROKU 1995 U NÁS PLATÍ I TZV. EVROPSKÉ NORMY (EN), KTERÉ ČSN UVÁDÍ DO SOULADU Z NORMAMI PLATNÉ V EU

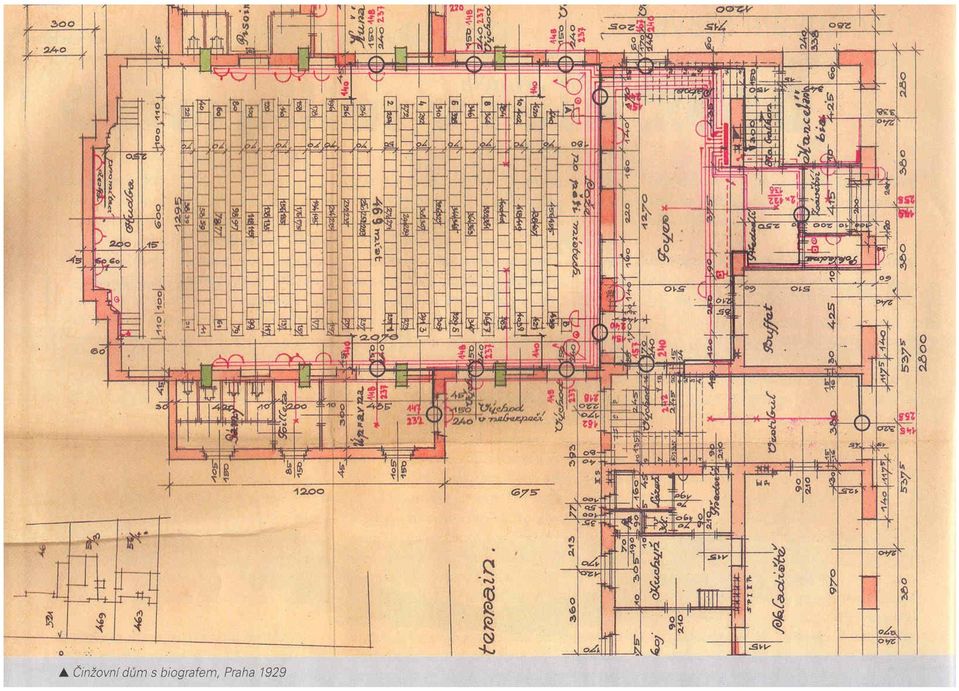

DOPORUČENÉ. DODRŽOVÁNÍ ČSN MŮŽE BÝT POŽADOVÁNO NAPŘ. VE SMLUVNÍM VZTAHU. ROZLIŠUJEME: NORMY PRO PROJEKTOVÁNÍ A TECHNICKÉ VÝKRESY (ČSN 01 31.. A ČSN 01 34.

4 FORMÁTY VÝKRESŮ

5 MĚŘÍTKA

6 ROZVRŽENÍ VÝKRESU

8 POPISOVÝ RÁMEČEK

9 DRUHY VÝKRESŮ

10 DRUHY ČAR

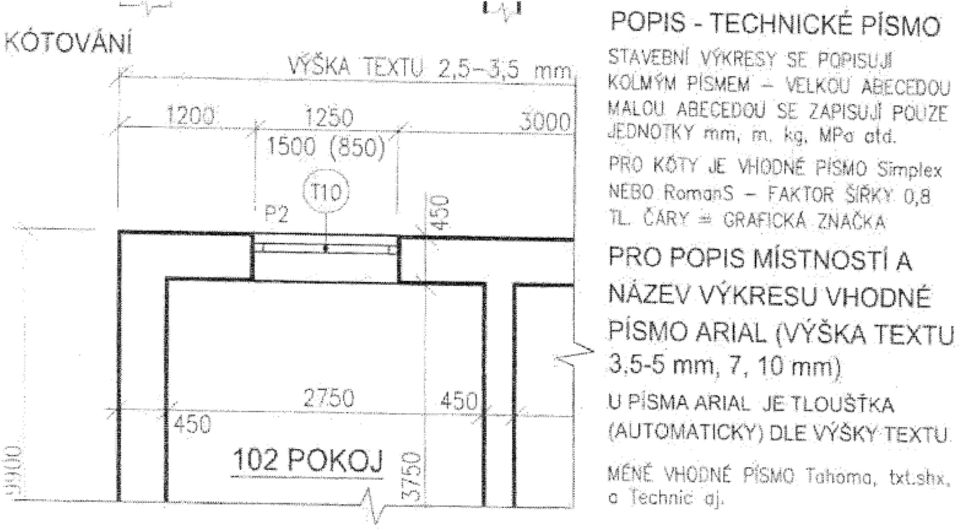

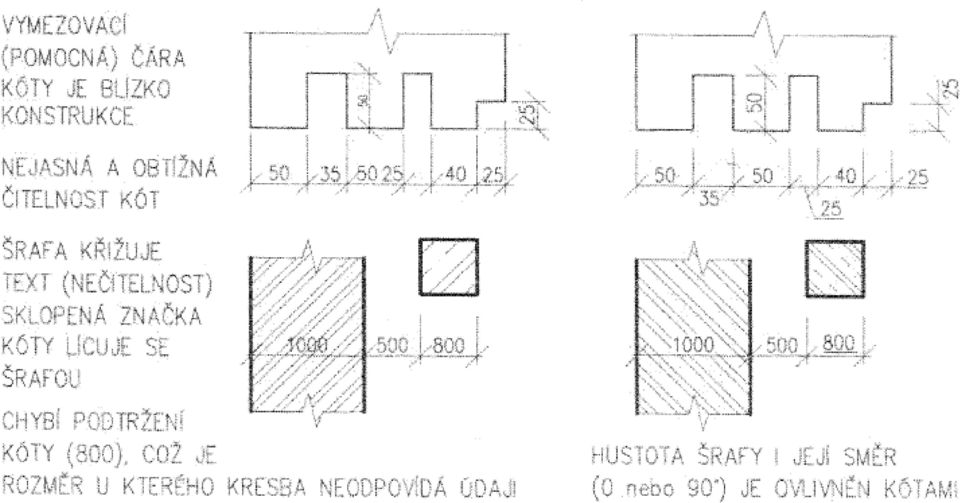

11 KÓTOVÁNÍ

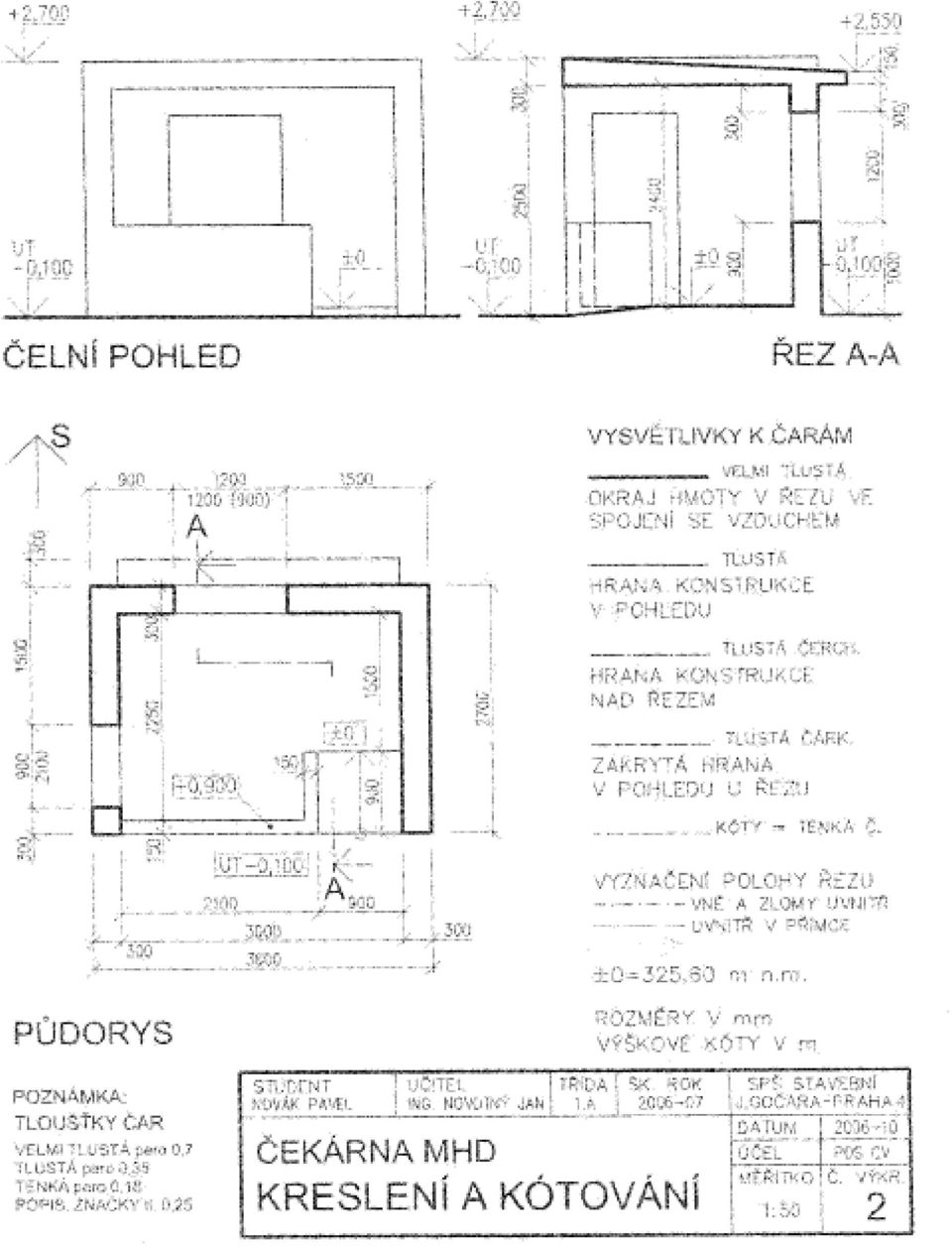

13 KRESLENÍ,KÓTOVÁNÍ A POPIS VÝKRESU 1:50

15 ORIENTACE BUDOVY NA VÝKRESE

16 ORIENTACE POHLEDŮ A ŘEZŮ NA VÝKRESE

17 ŠRAFY - GRAFICKÉ ZNAČENÍ HMOT NA VÝKRESE

24 DOMÁCÍ ÚKOL MĚŘÍTKO 1:50

29 STUDIE

31 BUNGALOV LAURA VIZUALIZACE

32 BUNGALOV LAURA PŮDORYS

33 BUNGALOV LAURA POHLEDY

34 ORIENTACE KE SVĚTOVÝM STRANÁM DOBRÁ SVĚTELNÁ POHODA JE DÁNA, Z VELKÉ ČÁSTI, SPRÁVNOU ORIENTACÍ OBJEKTU KE SVĚTOVÝM STRANÁM A TEDY KE SLUNCI. ZÁPAD ZÁPAD MÁ HLUBOKÉ PROSLUNĚNÍ NAVEČER. V LÉTĚ MŮŽE BÝT AŽ NEPŘÍJEMNÝ. ZÁPADNÍ PRŮČELÍ JE TEPLEJŠÍ NEŽ VÝCHODNÍ. JIH JIH POSKYTUJE HLUBOKÉ PROSLUNĚNÍ MÍSTNOSTI V ZIMĚ. V LÉTĚ SLUNCE STOJÍ VYSOKO, A TAK JSOU MÍSTNOSTI PROSVĚTLENÉ MÉNĚ. I PŘESTO BÝVAJÍ NEPŘÍJEMNĚ PROHŘÍVÁNY. TENTO NEDOSTATEK SNADNO ODSTRANÍME ŽALUZIEMI NEBO VYSTUPUJÍCÍ KONSTRUKCÍ. JIH JE POVAŽOVÁN ZA NEJCENNĚJŠÍ SVĚTOVOU STRANOU. SEVER SEVER JE CHLADNÝ, PRAKTICKY BEZ SLUNEČNÍHO SVĚTLA. V NAŠEM PODNEBNÉM PÁSU ČASTO SPOJOVÁN SE SMĚREM VĚTRŮ A DEŠŤŮ. AVŠAK SKÝTÁ ROVNOMĚRNÉ OSVĚTLENÍ. VÝCHOD VÝCHOD UMOŽŇUJE INTENZIVNÍ PROSLUNĚNÍ Z RÁNA. V LÉTĚ JE VELMI PŘÍJEMNÝ, V ZIMĚ NAOPAK CHLADNÝ.

35 PŘI ORIENTACI VNITŘNÍCH PROSTORŮ BUDOV V NAŠEM PODNEBNÉM PÁSU VYCHÁZÍME ZE ZÁSADY, ŽE PODŘADNÉ VEDLEJŠÍ MÍSTNOSTI ORIENTUJEME SPÍŠE NA STRANU NESLUNNOU. MÍSTNOSTI POBYTOVÉ NAOPAK NA STRANU SLUNNOU. VÝCHODNÍ STRANA DOMU LOŽNICE JÍDELNY KUCHYNĚ KANCELÁŘE DÍLNY SEVEROVÝCHODNÍ STRANA DOMU VSTUP ŠATNY KUCHYNĚ UMÝVÁRNY PRÁDELNY JIHOVÝCHODNÍ STRANA DOMU OBYTNÉ POKOJE OBYTNÉ KUCHYNĚ NEMOCNIČNÍ POKOJE KANCELÁŘE STUDOVNY UČEBNY VE ŠKOLÁCH ATD. SEVERNÍ STRANA DOMU GARÁŽE CHODBY SCHODIŠTĚ WC,SPÍŽE SKLADY LEDNICE VINNÉ KOMORY OPERAČNÍ SÁLY JIŽNÍ STRANA DOMU OBYTNÉ POKOJE HERNY DĚTÍ ZIMNÍ ZAHRADY TERASY JIHOZÁPADNÍ STRANA DOMU SPOLEČENSKÉ PROSTORY HERNY ZÁPADNÍ STRANA DOMU SUŠÁRNY LOŽNICE SEVEROZÁPADNÍ STRANA DOMU SCHODIŠTĚ CHODBY SKLADY WC KUCHYNĚ

37 SVĚTLÁ VÝŠKA OBYTNÝCH MÍSTNOSTÍ BYTOVÝCH DOMŮ MUSÍ BÝT NEJMÉNĚ MM, SVĚTLÁ VÝŠKA OBYTNÝCH MÍSTNOSTÍ RODINNÝCH DOMŮ, MUSÍ BÝT NEJMÉNĚ MM OBÝVACÍ POKOJ JE ZPRAVIDLA NEJVĚTŠÍM PROSTOREM BYTU. MŮŽE BÝT ČLENĚN NA ČÁSTI PLNÍCÍ RŮZNÉ FUNKCE(NAPŘ. FUNKCI JÍDELNY, PRACOVNY APOD.). PŘITOM MÁ BÝT NAVRŽENO TAKOVÉ PROPOJENÍ TĚCHTO ČÁSTÍ PROSTORU PRŮCHOZÍM OTVOREM, PŘÍPADNĚ OTVORY, ABY VZNIKLA MÍSTNOST ALESPOŇ O PLOŠE PODLE TABULKY 1. SPOJOVACÍ OTVORY MAJÍ MÍT PRŮCHOZÍ ŠÍŘKU NEJMÉNĚ 2/3 SVĚTLÉ ŠÍŘKY MÍSTNOSTI ŠÍŘKA OBÝVACÍHO POKOJE NEMÁ BÝT MENŠÍ NEŽ MM. ŠÍŘKA JEDNOLŮŽKOVÉ LOŽNICE NESMÍ BÝT MENŠÍ NEŽ MM, ŠÍŘKA DVOULŮŽKOVÉ LOŽNICE NEMÁ BÝT MENŠÍ NEŽ MM. ŠÍŘKA OBYTNÉ KUCHYNĚ V BYTECH S 1 NEBO 2 OBYTNÝMI MÍSTNOSTMI NEMÁ BÝT MENŠÍ NEŽ MM KE SPANÍ NEMÁ BÝT URČEN OBÝVACÍ POKOJ V BYTĚ S 3 A VÍCE OBYTNÝMI MÍSTNOSTMI. V DISPOSIČNÍM ŘEŠENÍ JE VŠAK MOŽNO NAVRHNOUT SPANÍ JEDNOHO ČLENA DOMÁCNOSTI V OBÝVACÍM POKOJI BEZ JÍDELNÍHO STOLU, POKUD JE V BYTĚ NAVRŽENA DALŠÍ OBYTNÁ MÍSTNOST O PLOŠE NEJMÉNĚ 16 M 2, KTERÁ NENÍ URČENA KE SPANÍ (NAPŘ. OBYTNÁ KUCHYNĚ). V BYTECH S 1 A 2 OBYTNÝMI MÍSTNOSTMI MŮŽE BÝT OBÝVACÍ POKOJ URČEN PRO SPANÍ JEDNOHO ČLENA DOMÁCNOSTI. V BYTECH SE 3 A VÍCE OBYTNÝMI MÍSTNOSTMI NEMAJÍ BÝT OBYTNÉ KUCHYNĚ URČENY KE SPANÍ

38 NEJMENŠÍ PŮDORYSNÉ ROZMĚRY A) ZÁCHODU SE ZÁCHODOVOU MÍSOU SPLACHOVANOU VYSOKO NEBO STŘEDNĚ POLOŽENÝM NÁDRŽKOVÝM SPLACHOVAČEM, PŘÍPADNĚ TLAKOVÝM SPLACHOVAČEM MUSÍ BÝT: 1) PŘI OTEVÍRÁNÍ DVEŘÍ VEN 900 X (MM), 2) PŘI OTEVÍRÁNÍ DVEŘÍ DOVNITŘ 900 X (MM), B) ZÁCHODU SE ZÁCHODOVOU MÍSOU SPLACHOVANOU NÁDRŽKOVÝM SPLACHOVAČEM POLOŽENÝM NA MÍSE NEBO NÍZKO, NEBO SE ZÁVĚSNOU ČI SPECIÁLNÍ ZÁCHODOVOU MÍSOU DÉLKY 640 MM AŽ 680 MM MUSÍ BÝT: 1) PŘI OTEVÍRÁNÍ DVEŘÍ VEN 900 X (MM), 2) PŘI OTEVÍRÁNÍ DVEŘÍ DOVNITŘ 900 X (MM). PŘI BOČNÍM UMÍSTĚNÍ DVEŘÍ OTEVÍRAVÝCH VEN SE DOPORUČUJE ZVĚTŠIT ROZMĚR MM NEJMÉNĚ NA MM A ROZMĚR MM NEJMÉNĚ NA MM. DOPORUČUJE SE NAVRHOVAT PŘEDNOSTNĚ ZÁCHODY S DVEŘMI OTEVÍRAVÝMI VEN SVĚTLÁ VÝŠKA PROSTORU PRO OSOBNÍ HYGIENU NEBO PROSTORU PRO UMÍSTĚNÍ ZÁCHODOVÉ MÍSY MÁ BÝT SHODNÁ SE SVĚTLOU VÝŠKOU OBYTNÝCH MÍSTNOSTÍ V TÉMŽE PODLAŽÍ, MUSÍ BÝT VŠAK NEJMÉNĚ MM. DVEŘE DO PROSTORU PRO OSOBNÍ HYGIENU NEBO DO PROSTORU PRO UMÍSTĚNÍ ZÁCHODOVÉ MÍSY MUSÍ BÝT NEJMÉNĚ 700 MM ŠIROKÉ.

39 DETAILY ZÁKLADŮ
