1 Výrobce ohýbacích strojů! CZ

2 O NÁS OHÝBACÍ STROJE Strojní konstrukce SAS - kvalitní a spolehlivý výrobce hydraulických ohýbacích strojů, který sleduje vývojové trendy a potřeby objednavatelů. Jsme rodinná firma, která se specializuje na vývoj, výrobu a prodej strojů pro ohýbání, řezání a skladování plechu. Díky svým vědomostem, zkušenostem a tradicím vyrábíme stroje, které uživatelům ve výrobních závodech usnadňují práci a pomáhají zvyšovat produktivitu. Naše nejnovější produkty s rychlou dynamikou osového pohybu, grafickým programováním a možností dálkové kontroly a programování stroje přibližují průmyslovým trendům let provozu Strojní konstrukce SAS se za 30 let své existence prosadila v Evropě jako jeden z největších výrobců strojů pro ohýbání tenčích plechů až do 2. V roce 2018 jsme v podniku vyrobili 500 hydraulických strojů, čímž jsme se ještě dodatečně prosadili na trhu a prokázali se jako kvalitní a spolehlivý výrobce hydraulických ohýbacích strojů. Hydraulické ohýbací stroje jsou špičkové stroje pro řezání a ohýbání plechu. Díky své technologii jsou určeny pro rychlou, přesnou a kompletní výrobu vašich výrobků. Naše nabídka je vytvořena s možností výběru mezi třemi základními řadami strojů; Profi, Regular a Easy. Profi - určený pro náročnější uživatele - s automatickými nůžkami a pracovní hloubkou možnost volby mezi CNC, Cs, Pf in E softwarem Normal - s automatickými nůžkami a pracovní hloubkou možnost volby mezi Pf a E softwarem Easy - příznivější verze ohýbacího stroje - možnost volby mezi automatickými a ručními nůžkami a pracovní hloubkou se softwarem E

3 HKS-CNC Profi Kotoučové nůžky Profi konzolová ramena CNC Počítač Pohyblivá hmota Hydraulické ohýbací stroje (HKS-CNC Profi) jsou vybaveny automatickými nůžkami, pohyblivou hmotou pro pohyb plátu plechu a systémem pro automatické nastavení tloušťky plechu. Poloměr ohybu se automaticky nastaví pohybem horní čelisti horizontálním směrem. V závislosti na tloušťce plechu se nastavuje uzavírací tlak horní čelisti. CNC software umožňuje grafický design profilů různých tvarů a velikostí palcové průmyslové LCD dotykové displeje učiní programování přehlednějším. Nové tvary profilů naprogramujete jednoduchým zadáním rozměrů a geometrie. Knížka profilů umožňuje jednoduchý přehled nastavených profilů Technické údaje Systém pohonu listu plechu je elektricky poháněn předními prsty a zadní přidržovací deskou. Poloha pohyblivé hmoty se měří pomocí měřící tyče Uhol ohýbania Pracovná hĺbka Al 2,0, Ocel (400 N/2) 1,25 Al 2,0, Ocel (400 N/2) 1,25 Al 2,0, Ocel (400 N/2) 1,25 Al 2,0, Ocel (400 N/2) 1,25 Al 2,0, Ocel (400 N/2) 1, kg kg kg kg kg Výkon 6,25 kw 4,75 kw 3,75 kw 3,75 kw 3 kw Výkon elektromotora 5,5 kw 4 kw 3 kw 3 kw 2,2kW Pracovná dĺžka Dĺžka stroja Stroje jsou pomocí hydraulického čerpadla poháněny s elektromotorem, který díky frekvenčnímu regulování umožňuje lepší dynamiku ohybu. Profi konzolová ramena jsou svařena a přenášejí pohyb z hydraulických válců na horní upínací čelist, která pevně uchopí plechy během ohýbání a řezání. Kotoučové nůžky jsou poháněny hydraulickým motorem pomocí ocelového lana. Početa ramien

4 HKS-Cs Profi Cs Počítač Profi konzolová ramena Kotoučové nůžky Pohyblivá hmota Hydraulické ohýbací stroje HKS-Cs Profi jsou vybaveny automatickými nůžkami, pohyblivou hmotou a 10 - palcovou dotykovou obrazovkou. Cs software umožňuje snadné ruční ovládání a automatické ohýbání s NC programováním. S pamětí až 200 programů stroj splňuje požadavky klasických a vysoce produkčních výrobců. Pro větší přesnost úhlu ohýbání plechů je ohýbací lišta dodatečně zesílena. Počítač s volbou automatického nebo ručního režimu s velmi jednoduchým NC programováním a 10 - palcovým dotykovým displejem. V automatickém režimu programování je možné uložit až 200 různých programů, které obsahují až do 40 kroků. Všechny stroje HKS-Cs Profi jsou vybaveny Profi konzolovými rameny. Ty jsou silnější, širší a umožňují pracovní hloubku Kotoučové nůžky jsou poháněny hydraulickým motorem pomocí ocelového lana. Systém pohonu listu plechu je elektricky poháněn předními prsty a zadní přidržovací deskou. Poloha pohyblivé hmoty se měří pomocí měřící tyče. Stroje jsou pomocí hydraulického čerpadla poháněny s elektromotorem, který díky frekvenčnímu regulování umožňuje lepší dynamiku ohybu. Technické údaje Pracovná dĺžka Dĺžka stroja Uhol ohýbania Pracovná hĺbka Ocel (400 N/ 2 ) 1,00 Ocel (400 N/ 2 ) 1, kg kg kg kg kg Početa ramien Výkon 6,5 kw 4,75 kw 3,75 kw 3 kw 3 kw Výkon elektromotora 5,5 kw 4 kw 3 kw 2,2 kw 2,2 kw

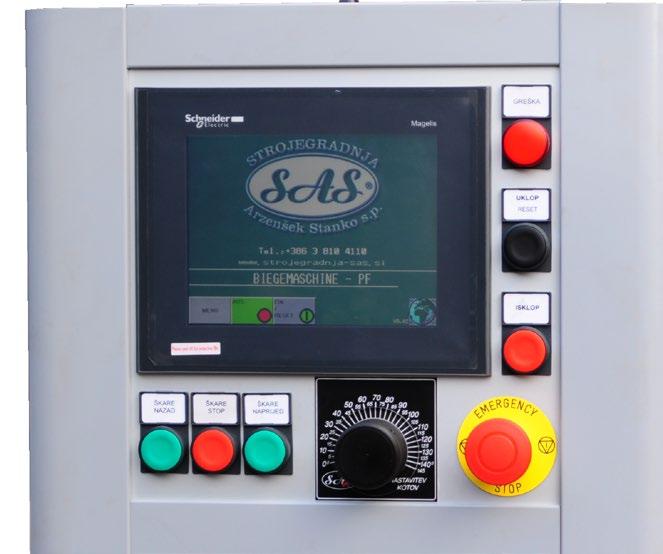

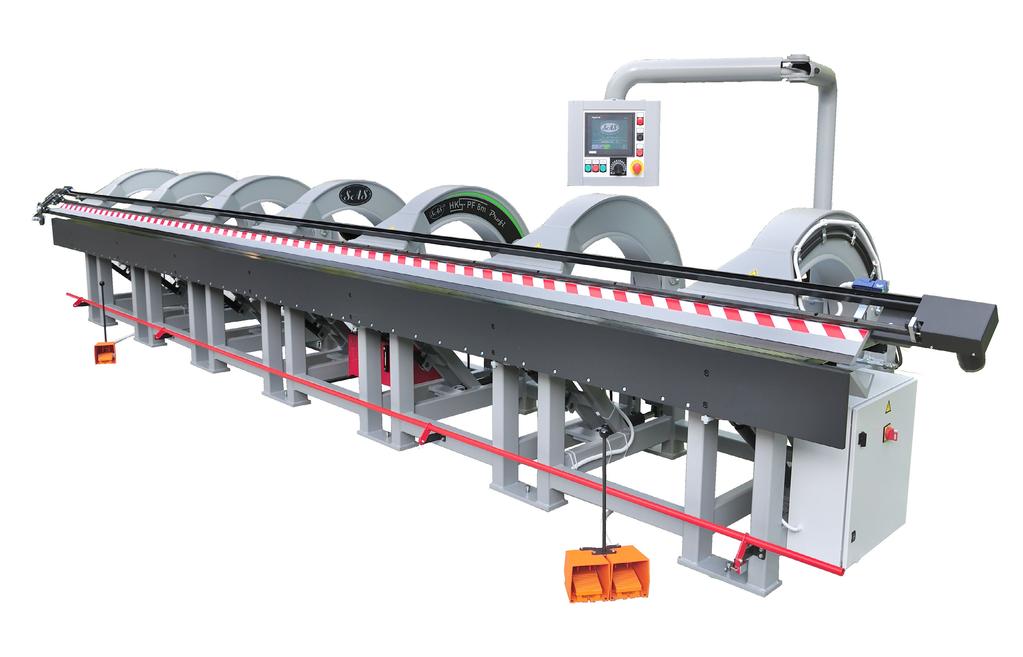

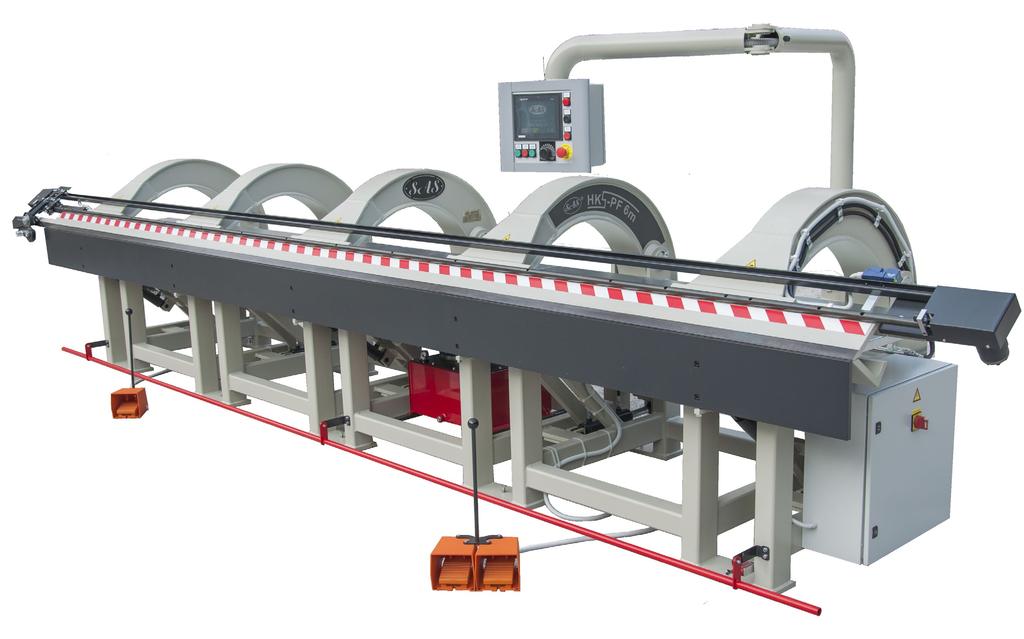

5 HKS-Pf Profi Pf Počítač Profi konzolová ramena Kotoučové nůžky Hydraulické ohýbací stroje HKS-Pf Profi jsou vybaveny automatickými nůžkami a 5,7 - palcovou dotykovou obrazovkou. Pf software umožňuje snadné ruční ovládání a automatické ohýbání s jednoduchým programováním. S pamětí až 100 programů splňuje stroj požadavky klempířů. Pro větší přesnost úhlu ohybu plechů je ohýbací lišta dodatečně zesílena. Počítač s volbou automatického nebo ručního režimu s velmi jednoduchým programováním a dotykovou obrazovkou. V automatickém režimu programování je možné uložit až 100 různých programů. Všechny stroje HKS-Pf Profi jsou vybaveny Profi konzolovými rameny. Ty jsou silnější, širší a umožňují pracovní hloubku Kotoučové nůžky; Kotoučové nůžky jsou poháněny hydraulickým motorem pomocí ocelového lana. Stroje jsou pomocí hydraulického čerpadla poháněny s elektromotorem, který díky frekvenčnímu regulování umožňuje lepší dynamiku ohybu. Technické údaje Pracovná dĺžka Dĺžka stroja Uhol ohýbania Pracovná hĺbka Ocel (400 N/ 2 ) 1,00 Ocel (400 N/ 2 ) 1, kg kg kg kg kg Početa ramien Výkon elektromotora 5,5 kw 4 kw 3 kw 2,2 kw 2,2 kw

6 HKS-E Profi E Počítač Profi konzolová ramena Kotoučové nůžky Hydraulické ohýbací stroje HKS-E Profi jsou vybaveny automatickými nůžkami a 5 - palcovým dotykovým displejem. E software umožňuje snadné ruční ovládání a automatické ohýbání pomocí jednoduchého programování. S pamětí až 90 programů splňuje stroj požadavky klempířů. Pro větší přesnost úhlu ohybu plechů je ohýbací lišta dodatečně zesílena. Počítač s volbou automatického nebo ručního režimu s velmi jednoduchým programováním a dotykovou obrazovkou. V automatickém režimu programování je možné uložit až 90 různých programů. Všechny stroje HKS-E Profi jsou vybaveny Profi konzolovými rameny. Ty jsou silnější, širší a umožňují pracovní hloubku Kotoučové nůžky; Kotoučové nůžky jsou poháněny hydraulickým motorem pomocí ocelového lana. Stroje jsou pomocí hydraulického čerpadla poháněny s elektromotorem, který díky frekvenčnímu regulování umožňuje lepší dynamiku ohybu. Technické údaje Pracovná dĺžka Dĺžka stroja Uhol ohýbania Pracovná hĺbka Ocel (400 N/ 2 ) 1,00 Ocel (400 N/ 2 ) 1, kg kg kg kg kg Početa ramien Výkon elektromotora 5,5 kw 4 kw 3 kw 2,2 kw 2,2 kw

7 HKS-Pf Normal Pf Počítač Konzolová ramena Kotoučové nůžky Hydraulické ohýbací stroje HKS-Pf Normal jsou vybaveny automatickými nůžkami a 5,7 palcovým dotykovým displejem. Software Pf umožňuje snadné ruční ovládání a automatické ohýbání pomocí jednoduchého programování. S pamětí až 100 programů splňuje stroj požadavky klempířů. Počítač s volbou automatického nebo ručního režimu s velmi jednoduchým programováním a dotykovou obrazovkou. V automatickém režimu programování je možné uložit až 100 různých programů. Všechny stroje HKS-PF jsou vybaveny konzolovými rameny. Ty jsou silnější, širší a umožňují pracovní hloubku Kotoučové nůžky; Kotoučové nůžky jsou poháněny hydraulickým motorem pomocí ocelového lana. Stroje jsou pomocí hydraulického čerpadla poháněny s elektromotorem, který díky frekvenčnímu regulování umožňuje lepší dynamiku ohybu. Technické údaje Pracovná dĺžka Uhol ohýbania Pracovná hĺbka Dĺžka stroja kg kg kg kg kg Al 1 Ocel 0,8 Al 1 Ocel 0,8 Al 1 Ocel 0,8 Al 1 Ocel 0,8 Al 1 Ocel 0,8 Početa ramien Výkon elektromotora 4 kw 3 kw 3 kw 2,2 kw 2,2 kw Napätie 380 V 380 V 380 V 380 V 380 V

8 HKS- E Easy HKS Easy Hydraulické ohýbací stroje HKS-E Easy jsou vybaveny automatickými nůžkami a 5 - palcovým dotykovým displejem. E software umožňuje snadné ruční ovládání a automatické ohýbání pomocí jednoduchého programování. S pamětí až 90 programů splňuje stroj požadavky klempířů. Hydraulické ohýbací stroje HKS Easyjsou vybaveny ručními nůžkami a 3,5 - palcovým dotykovým displejem. Software umožňuje ruční ovládání pomocí jednoduchého programování. S pamětí až 20 programů splňuje stroj základní požadavky klempířů. Technické údaje Pracovná dĺžka Dĺžka stroja Uhol ohýbania Pracovná hĺbka Al 1,0, Ocel (400 N/ 2 ) 0,8 Al 1,0, Ocel (400 N/ 2 ) 0,8 Al 1,0, Ocel (400 N/ 2 ) 0,8 Al 1,0, Ocel (400 N/ 2 ) 0,8 Al 1,0, Ocel (400 N/ 2 ) 0, kg kg 2.400kg kg kg Početa ramien Výkon elektromotora 3 kw 2,2 kw 2,2 kw 2,2 kw 2,2 kw Napätie 380 V 380 V 380 V 380 V 380 V Technické údaje Pracovná dĺžka Dĺžka stroja Uhol ohýbania Pracovná hĺbka Al 1,0, Ocel (400 N/ 2 ) 0,8 Al 1,0, Ocel (400 N/ 2 ) 0,8 Al 1,0, Ocel (400 N/ 2 ) 0,8 Al 1,0, Ocel (400 N/ 2 ) 0,8 Al 1,0, Ocel (400 N/ 2 ) 0, kg kg 2.300kg kg kg Početa ramien Napätie 3 kw 2,2 kw 2,2 kw 2,2 kw 2,2 kw

9 RKS RKS 2030 Ruční ohýbací stroje Ruční ohýbací stroj RKS 1350 a RKS 2030 s ručními nůžkami a s měřidlem úhlu ohybu. Ruční stroj RKS s ručními nůžkami a měřidlem úhlu ohybu. Technické údaje Pracovná dĺžka Uhol ohýbania Pracovná hĺbka Dĺžka stroja kg kg kg Al 1, Ocel 0,8 Al 1, Ocel 0,8 Al 1, Ocel 0,8 Početa ramien SKS 1380 Technické údaje RKS 1350 RKS 2030 Pracovná dĺžka Uhol ohýbania Al 1,0 Ocel 0,8 Al 0,8 Ocel 0,7 Dĺžka stroja kg 180 kg Technické údaje SKS 1380 Pracovná dĺžka Uhol ohýbania 150 Ocel 1, kg

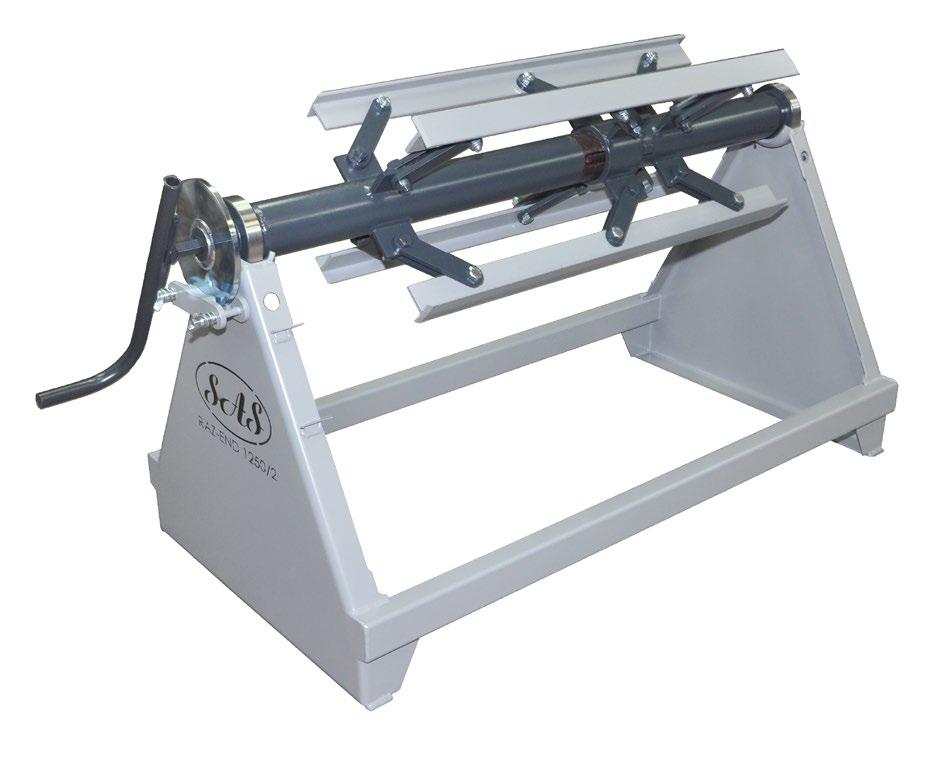

10 SKLADOVÁNÍ ODVÍJEČKY V naší nabídce pro skladování existují jednotlivé, dvojité a konzolové odvíječky plechu a válečky. Všechny odvíječky jsou vybaveny kotoučovou nastavitelnou brzdou a rukojetí pro otáčení trnu. Rukojeť slouží také ke snadnému utahování a povolování trnu. RAZ-END 1250/4 RAZ-END 1250/3 RAZ-END 1250/2 RAZ-END 1250/4 160 kg Vnitřní φ kg RAZ-END 1250/3 150 kg vnitřní φ kg RAZ-END 1250/2 130 kg vnitřní φ kg

11 ODVÍJEČKY ODVÍJEČKY RAZ-ENO 1250 RAZ-EN 500 RAZ- ENK 1000 RAZ-ENK 500 RAZ - R 1250 RAZ-ENO 1250 RAZ-EN 500 RAZ-EN 800 RAZ-EN 1500 RAZ-ENK 1000 RAZ-ENK 500 RAZ - R kg 160 kg 140 kg 100 kg 120 kg 180 kg 130 kg 115 kg 160 kg vnitřní φ kg kg kg vnitřní φ kg kg kg vnitřní φ kg vnitřní φ kg vnitřní φ kg

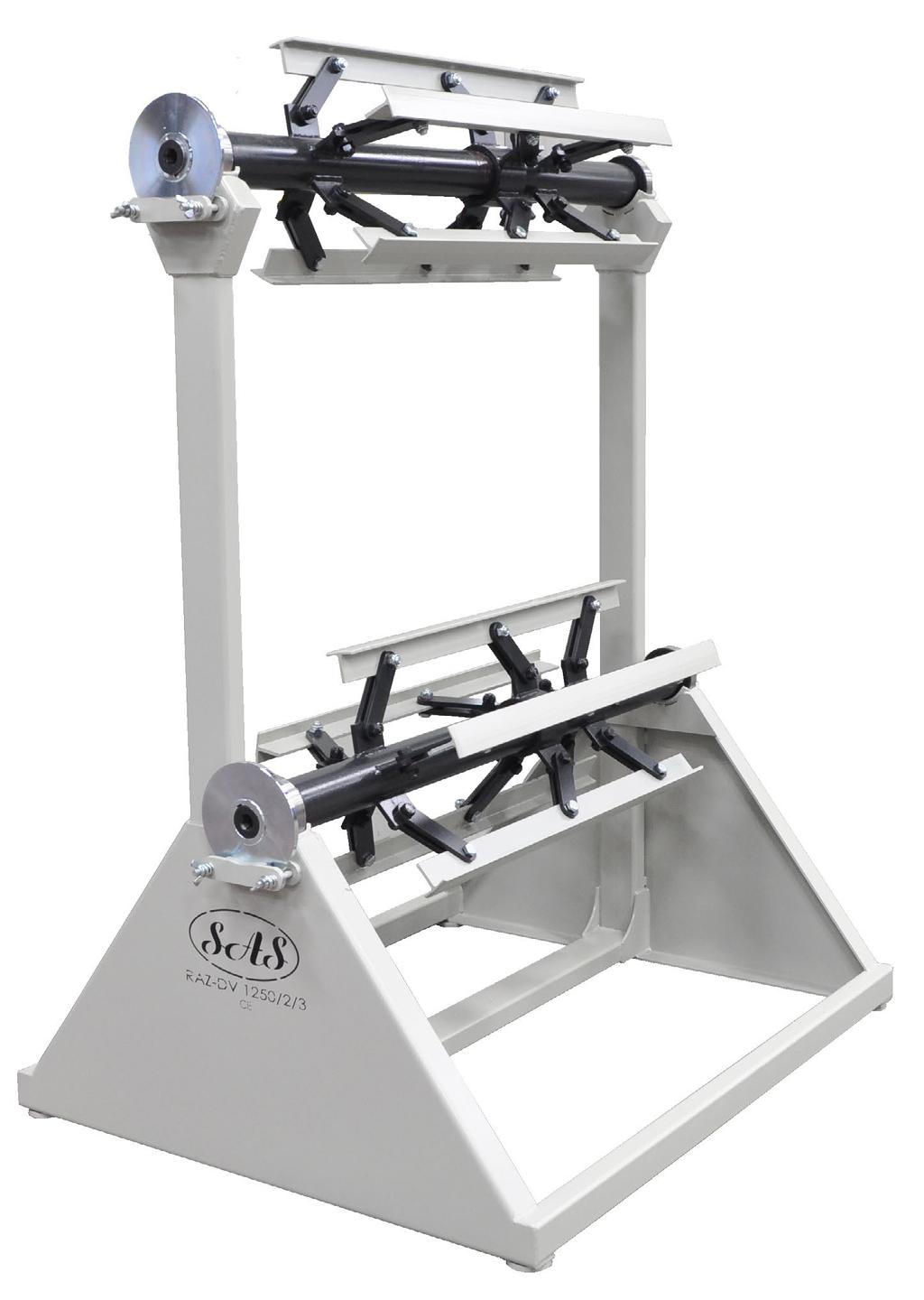

12 ODVÍJEČKY ODVÍJEČKY RAZ-DV 1250 ROL RUN RAZ-DV 1250/4 RAZ-DV 1250/3 RAZ-DV kg 330 kg 310 kg vnitřní φ spodní kg kg kg ROL 40 kg kg RUN 15 kg kg horní kg kg kg

13 ODVÍJEČKY RAZ-MV 1250 ODVÍJEČKY Zařízení pro navíjení plechu z velkých disků na menší disky s vnitřním průměrem 300 a maximální hmotnosti 300 kg. Navíjecí zařízení je vybaveno délkovým měřidlem, nůžkami pro příčné řezání a zkouškou pro odstranění navinutého plechu. NAV- RO 1250 NAV- RO 1250 NAV-RO kg Šírka strihania Počítadlo na meranie dĺžky kg RAZ-MV 500 RAZ-MV kg 750 kg Šírka strihania kg 4000 kg Výkon elektromotora 1,5 kw 1,5 kw

14 ŘEZÁNÍ MIZA Zařízení a stroje na řezání plechu jsou určeny pro příčné i podélné řezání plechů. Ruční řezací zařízení zjednodušují příčné řezání plechů na míru a usnadňují práci. Stroje pro automatické řezání zvyšují a zlepšují produktivitu výroby plechových profilů a zajišťují vysoce kvalitní a přesné řezání plechu. Stoly jsou vybaveny ručními nůžkami, držáky plechu a měřičem délky plechu. Zařízení a stroje pro řezání: - SKA PR - SKA DR - Miza - Ferro - Rez - REZ MIZA Pracovná dĺžka ,8 0,8 0,8 0,8 Stôl pre strihanie plechu na kolieskach, s nožnicami na priečne strihanie.

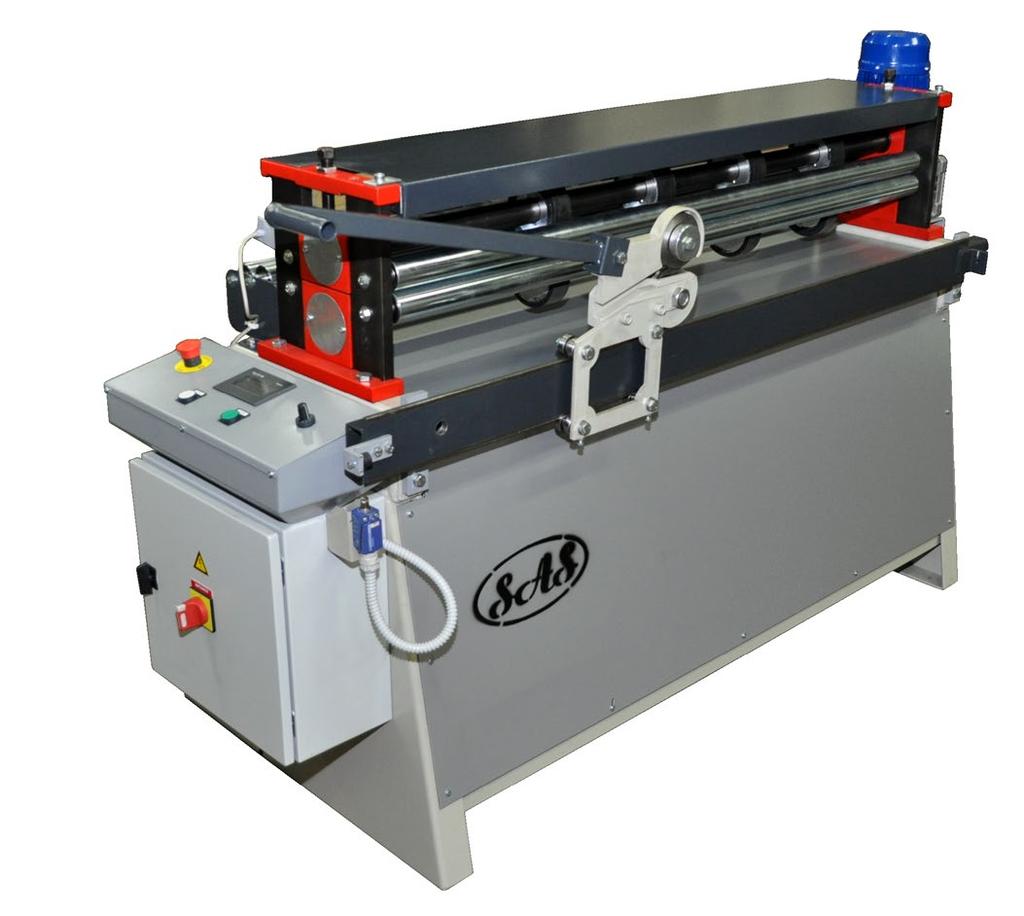

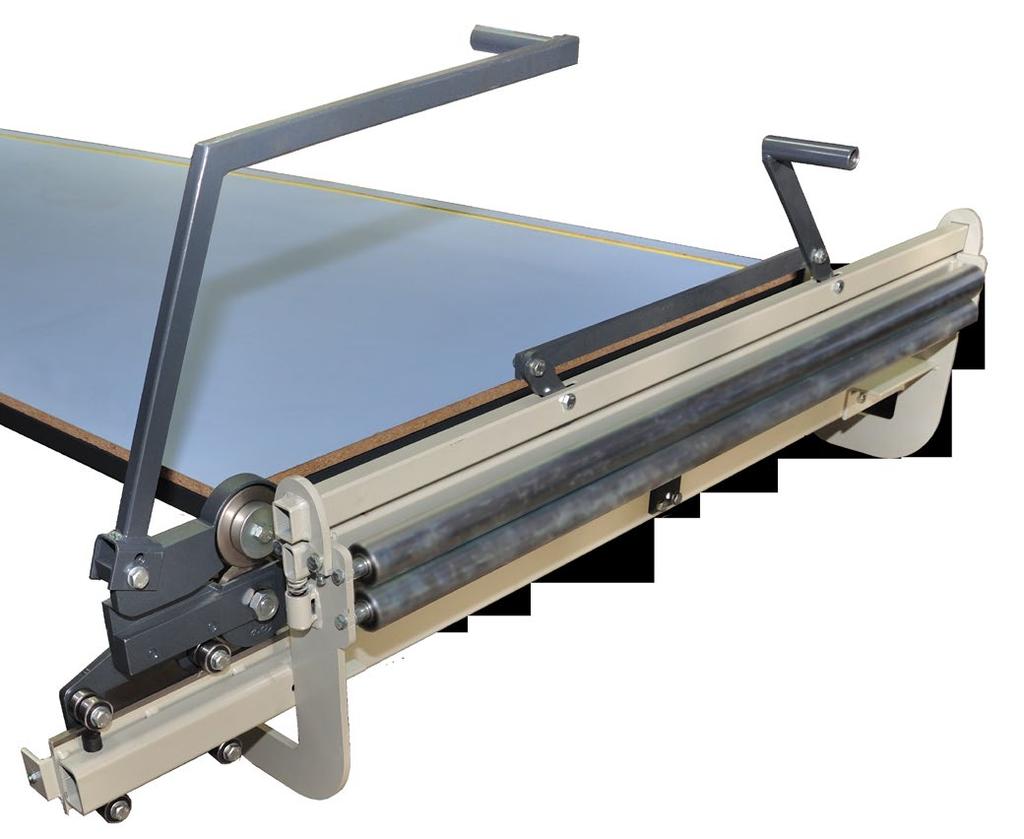

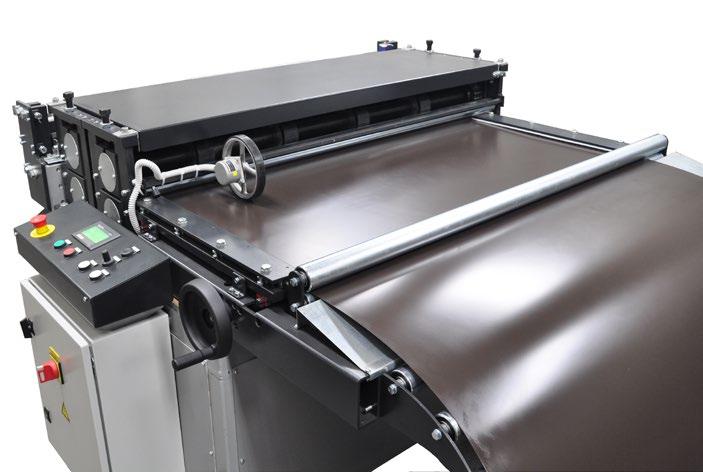

15 ŘEZÁNÍ Ferro-Rez SKA-PR SKA- DR REZ Ferro-Rez nůžky pro podélné řezání maximální šířky Stroj je vhodný pro pokrývače a klempíře, kteří si přejí zvýšit rychlost řezání kusů a usnadnit práci při podélném a příčném rozřezávání plechu. Ferro-Rez se skládá ze: - Stolu s ručně nastavitelnými vodítky plechu. - Gumových válečků, které posunují plech. - Třech párů nožů, jejichž pozice se nastavuje ručně. Pod opcí se může zvýšit počet nožů na 5 párů. - Automatické gilotinové nůžky Počet nožů Napätie Výkon Pojistky Ferro-Rez 580 kg ,8 3 kom 380 V 2,6 kw 16 A Pracovní šířka SKA-PR 30 kg SKA-DR Pracovní šířka 70 kg ,8 REZ Pracovní šířka Výkon elektromotora 250 kg ,55 kw Na jednoduchém TouchSreenu se v ručním režimu určí délka jednoho kusu. V automatickém režimu se nastaví délky a počet různých kusů. Rychlost posunu plechu se nastavuje potenciometrem.

16 Nástroje Nástroje VOZ SPOJ Nástroje jsou součástí dodatečné nabídky, která vám pomůže při práci v dílně a na střeše. Rozšiřovače trubek jsou určeny k rozšíření potrubí (průměru 60, 80, 100 a 120 ) jsou cenově dostupné a také velmi praktické. VOZ je určen k rozptýlení cihlových krytin na střeše. Mezitím je SPOJ jednoduchým zařízením pro stlačování spojů na kulatých trubkách kratších délek. SIR Pravítko délky ROZŠIŘOVAČ TRUBKY VOZ VOZÍK NA ROZVOZ KRYTINY Šírka Výška 25 kg kg SPOJ kg Min. priemer Ø 80 SIR 60, 80, 100, 120 Průměr trubek Ø 60 Ø 80 Ø 100 Ø 120

17 Strojegradnja SAS Arzenšek Stanko s.p. Krtince 11c 3241 Podplat Slovenija Naše výrobky ve světě Mob.: +386 (0) Tel.: +386 (0)
