1 Presstechnik s.r.o. Žižkova Pacov Tel CNC Hydraulické ohraňovací lisy Obecná specifikace: Konfigurovatelné od 3 os (Y1, Y2, X) až do 8 os (Y1, Y2, X1, X2, R1, R2, Z1, Z2) Volitelně 3D řízení Linearitu lisovacího beranu zajišťuje proporcionální systém ven%lů Hydraulické/CNC nebo manuální bombírování Vysoce přesné lineární odměřování Přední posuvný systém podpory s výklopným dorazem Regulace průtoku oleje válci Řízení: Pohyblivé rameno pro snadnou obsluhu Automa%cké nastavení lisovací síly v závislos% na síle materiálu a velikos% drážky Automa%cké, poloautoma%cké a manuální pracovní režimy Nastavitelná pracovní rychlost Automa%cké referencovaní os Programovatelné ohýbání a rychlost dorazu Honované a chromované hydraulické válce Nastavitelny dorazovy prst Automa%cké nastavení zdvihu podle ohýbaných úhlů Hydraulický systém Bosch Rexroth Elektrické komponenty Siemens 1 Pedal

2 2 Vysoká kvalita, vysoký výkon a dobrá cena, Snadné uživatelské ovládání, Monoblok, ocelový svařovaný rám, Vysoká preciznost ohybů, Monoblok ocelové svařované tělo vyrobené z ST-44A Upgradovatelný zadní doraz Chromované a honované hydraulické válce Posuvná přední podpěrná ramena s funkcí flip stop

3 Presstechnik s.r.o. Žižkova Pacov Tel Řízení CybTouch 12 PS - Standardní řízení (4 osy) Výpočet úhlu, tlaku, korekce zadního dorazu a nastavení bombírování. Výpočet přídavku materiálu na ohyb, výpočet ohybů v řadě. Modulární nástroje pro každou součást nebo ohyb. Ohýbací sekvence a programy lze uložit do pamě. Velký, kontrastní plně dotykový displej, přehledné obrazovky, velká tlačítka. USB port pro přenos dat / zálohy. Intui vní uživatelské rozhraní. Kompletní programování pro efek vní sériové výroby s několika ohyby. Snadné jednotlivé ohyby s EasyBend obrazovkou. On-line nápověda a interak vní varování ve vyskakovacích oknech. Off-line so$ware PC-MODEVA pro připravu programů a kontrolu výroby na počítači. Možnost více současných procesů. Windows XP pro mul tasking a správu souborů. EC správa bezpečnostního cyklu. LAN Ethernet rozhraní. 3 ModEva 15T - až 18 os. 15 "barevný dotykový displej pro efek vní a intui vní programování Rychlé nastavení stroje díky přímému přístupu do parametrů Off-line so$ware PC 1200 pro přípravu programů umožňující kontrolu výroby na počítači. Jednoduchý a pohodlný přenos dat z většiny CAD / CAM systémů. Vyšší produk vita díky snadné změně stávajících výrobků a možnos zadávání úprav na obrazovce s korekcemi. Zobrazení chybových a varovných hlášení na konzolové obrazovce. volitelné řízení Ruční kreslení 2D dílů s funkcí TouchProfile. Intui vní a interak vní programování. Kompletní programování dílů na jedné stránce. Rychlé nastavení stroje díky přímému přístupu do parametrů. Klávesnice s velkými klávesami. Off-line so$ware PC-MODEVA pro připravu programů a kontrolu výroby na počítači. Vyšší produk vita díky snadné a rychlé změně stávajících výrobků. Zobrazení chybových a varovných hlášení na konzolové obrazovce. 2D grafika s možnos( více současných procesů. Windows XPe - mul tasking a správa souborů. LAN Ethernet rozhraní. USB port přenos dat / zálohy. Téměř neomezené množství programů a velmi vysoký počet sekvencí. ModEva Pac 4 nebo 7 os

4 4 volitelné řízení DA-66T TOUCH SCREEN 17 TFT barevná obrazovka, kompletní ovládání TouchScreen Automacké simulace průběhu ohýbání a rozpoznání kolize 3D grafická akcelerace, 2D grafický průběh / 3D simulace USB- a Ethernet-rozhraní, Paměť pro ukládání: 1 GB Funkce programování Automacký výpočet průběhu ohýbání Grafická volba ohýbacího nástroje Volné programování materiálů Počítané funkce Bezpečnostní zóny nástroje Lisovací síla Zkrácení materiálu ohybem Nastavení bombírování DA-69T TOUCH SCREEN 17 TFT barevná obrazovka, kompletní ovládání TouchScreen Automacké simulace průběhu ohýbání a rozpoznání kolize USB a Ethernet rozhraní, Paměť pro ukládání: 2 GB 3D grafická akcelerace, 3D-znázornění simulací a výroby Internet, , PDF-prohlížeč Funkce programování Automacký výpočet průběhu ohýbání Grafická volba ohýbacího nástroje Volné programování materiálů Počítané funkce Bezpečnostní zóny nástroje Lisovací síla Tolerance ohýbání Zkrácení materiálu ohybem Nastavení bombírování k řízení DA-66T a DA-69T zdarma Offline-So#ware DELEM Profile-T L (Light-Version), volitelně Offline-So#ware DELEM V-Bend DA-52S Synchronizované a konvenční řízení ohraňovacího lisu LCD-barevný displej, 7 TFT obrazovka, LED podsvícení Paměť k ukládání: 64 MB, 266 MHz-procesor Soupis nástrojů: - 30 horních - 30 spodních Zabezpeční dat a opětovné nahrání přes USB Membránová klávesnice Funkce programování Funkce přebírání poloh ve všech osách Programovatelné materiálové vlastnos Počítané funkce Bezpečnostní zóny nástroje Lisovací síla Korekce ohýbání Zkrácení materiálu ohybem Nastavení bombírování DA-56S Synchronizované a konvenční řízení ohraňovacího lisu LCD-barevný displej, 10,4 TFT, 800 x 600, LED podsvícení Paměť k ukládání: 256 MB, 500 MHz-procesor Soupis nástrojů: - 30 horních - 60 spodních Zabezpeční dat a opětovné nahrání přes USB Membránová klávesnice Funkce programování Programovatelná rychlost os po krocích 2D-program produktu Počítané funkce Bezpečnostní zóny nástroje Lisovací síla Korekce ohýbání Zkrácení materiálu ohybem Nastavení bombírování Rozvinuté délky Automacké počítání pořadí ohybů

5 Presstechnik s.r.o. Žižkova Pacov Tel Standardní a volitelná výbava Standardní výbava Standard 3 osy (Y1, Y2, X) Manuální osa R řízení CybTouch 12 PS Hydraulický systém Bosch Rexroth fotobuňka (Cat.04) zadní zabezpečení Boční ochranné zařízení s vypínačem Eurostamp horní a spodní nástrojový systém 85 upínací systém Promecam Přední posuvný systém podpory s výklopným dorazem Přenosný ovládací panel obsluhy Nožní pedál splňující EC normu Nouzové zastavení Elektrický rozvaděč splňující EC normu Manuální bombírování (stroje 300tn) Elektrické bombírování (stroje 400tn a nad 6m) Hydraulický blok Rexroth 5

6 6 Manuální bombírování Volitelná výbava Všechny typy řízení: Cybelec a Delem Sick C4000 světelná zástěna Akas IILC2000 přední laserové zabezpečení Hydraulický horní a spodní upínací systém manuální bombírování CNC řízený elektrické bombírování (osa C) Elektrické bombírování Hydraulické bombírování Olejový chladič Olejový ohřívač Wila Hydraulický / Ruční upínací systém Zadní ochranné dveře Další prst zadního dorazu a další přední rameno posuvného systému Změny nebo jiné prvky možné po konzultaci Sick přední světelná zástěna přední ochrana Laser Safe Akas Laser Safe Hydraulický upínací systém

7 Presstechnik s.r.o. Žižkova Pacov Tel Technická specifikace Kód Označení PRACOVNÍ DÉLKA OHÝBACÍ SÍLA max. síla materiálu 42kgf / mm max. síla materiálu 72 kgf / mm Horní nástroj Spodní nástroj Průchodnost Y rychlost Y pracovní rychlost Y návratová rychlost A B mm tun mm mm mm m m /s m m /s m m /s P1540 CNC-HAP.40.15/ , Horní nástroj 85 50, 35, 22, ,0 150 P1570 CNC-HAP.70.15/ Horní nástroj 85 50, 35, 22, ,0 130 P15100 CNC-HAP / Horní nástroj 85 80, 50, 35, ,0 120 P2045 CNC-HAP.45.20/ , Horní nástroj 85 50, 35, 22, ,0 120 P2070 CNC-HAP.70.20/ Horní nástroj 85 50, 35, 22, ,0 120 P20100 CNC-HAP / Horní nástroj 85 80, 50, 35, ,0 120 P2570 CNC-HAP.70.25/ Horní nástroj 85 50, 35, 22, ,0 120 P25100 CNC-HAP / Horní nástroj 85 50, 35, 22, ,0 130 P25135 CNC-HAP / Horní nástroj 85 80, 50, 35, ,0 120 P25170 CNC-HAP / Horní nástroj 85 90, 50, 35, ,0 120 P3070 CNC-HAP.70.30/ , Horní nástroj 85 50, 35, 22, ,0 130 P30100 CNC-HAP / Horní nástroj 85 50, 35, 22, ,0 130 P30135 CNC-HAP / Horní nástroj 85 50, 35, 22, ,0 130 P37135 CNC-HAP / , Horní nástroj 85 50, 35, 22, ,0 125 P40135 CNC-HAP / Horní nástroj 85 50, 35, 22, ,0 125 P30170 CNC-HAP / Horní nástroj 85 80, 50, 35, ,2 120 P37170 CNC-HAP / Horní nástroj 85 80, 50, 35, ,2 100 P40170 CNC-HAP / Horní nástroj 85 50, 35, 22, ,2 100 P30225 CNC-HAP / Horní nástroj , 80, 50, ,1 95 P37225 CNC-HAP / , Horní nástroj , 80, 50, ,1 95 P40225 CNC-HAP / Horní nástroj 85 80, 50, 35, ,1 100 P40260 CNC-HAP / Horní nástroj , 80, 50, ,1 95 P60170 CNC-HAP / Horní nástroj 85 50, 35, 22, ,3 95 P60225 CNC-HAP / Horní nástroj 85 80, 50, 35, ,3 95 P30260 CNC-HAP / Horní nástroj , 80, 50, ,3 95 P30300 CNC-HAP / Horní nástroj , 80, 50, ,3 90 P40300 CNC-HAP / Horní nástroj , 100, 80, ,3 90 P60300 CNC-HAP / Horní nástroj 85 80, 50, 35, ,3 90 P30435 CNC-HAP / Horní nástroj , 80, 50, ,8 70 P40435 CNC-HAP / Horní nástroj , 100, 80, ,8 70 P60435 CNC-HAP / Horní nástroj , 80, 50, ,8 70 P30540 CNC-HAP / Horní nástroj , 100, 80, ,8 70 P40540 CNC-HAP / Horní nástroj 85 V= ,7 78 P40640 CNC-HAP / Horní nástroj 85 V= ,7 78 P60540 CNC-HAP / Horní nástroj , 100, 80, ,7 78 P60640 CNC-HAP / Horní nástroj , 100, 80, ,3 70 P60800 CNC-HAP / Horní nástroj 85 V= ,2 70

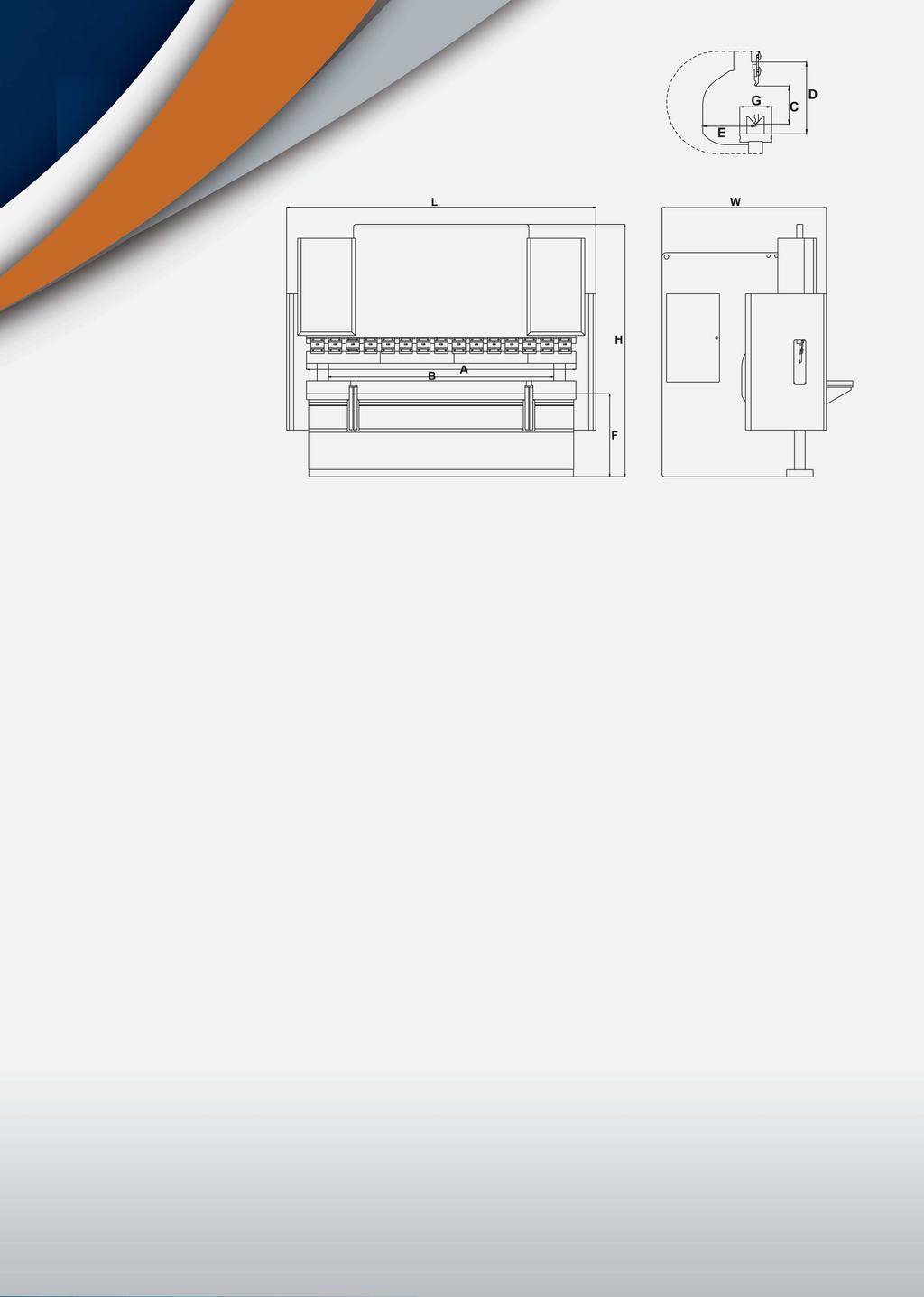

8 8 Kód Bombírování Pohyb v ose X Rychlost osa X Blok prstů zadního dorazu PODPĚRNÁ RAMENA (přední posuvná ramena) Množství oleje Výkon motoru C D E F G L H W mm m m /s Počet Počet l kw mm mm mm mm mm mm mm mm kg P P , P , P P , P , P , P , P , P P P P P37135 Manuální P40135 Manuální P P37170 Manuální P40170 Manuální P P37225 Manuální P40225 Manuální P40260 Manuální , P60170 Manuální P60225 Manuální , P30260 Manuální P30300 Manuální , P40300 Manuální , P60300 Manuální , P30435 Manuální P40435 Elektrické P60435 Elektrické P30540 Elektrické P40540 Elektrické P40640 Elektrické P60540 Elektrické P60640 Elektrické P60800 Elektrické Zdvih Světlost Pracovní hloubka Délka stolu Šířka stolu délka Výška Šířka Hmotnost

9 Presstechnik s.r.o. Žižkova Pacov Tel HYBRIDNÍ CNC ohraňovací lisy Obecná specifikace: Konfigurovatelnost a rozměrové parametry jsou stejné jako u klasických lisů. V hybridní modifikaci jsou však pro pohyb beranu využívány servo motory. Hydraulický systém je spuštěn jen při samotném ohýbání Dalším rozdílem je použi dvou oddělených hydraulických systémů pro osy Y1 a Y2. Stroj dále využívá START-STOP technologii. Tyto zásadní rozdíly přináší následující výhody: vyšší přesnost +/- 0,01mmm snazší údržba a nižší obsah oleje olej se nezahřívá nižší hlučnost 63db. až dvojnásobně vyšší životnost stroje vyšší rychlost stroje až o 35% nižší spotřeba el. energie až o 40% Opravdová inovace, Vysoká kvalita, vysoký výkon a dobrá cena, Snadné uživatelské ovládání, Monoblok, ocelový svařovaný rám, Vysoká preciznost ohybů, 9
