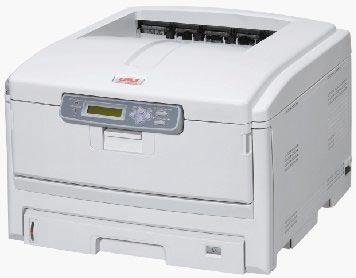

1 C8800

2 Předmluva Bylo vyvinuto maximální úsilí, aby informace uvedené v tomto dokumentu byly úplné, přesné a aktuální. Výrobce neodpovídá za důsledky chyb, které nemůže ovlivnit. Výrobce také nemůže zaručit, že změny softwaru a zařízení produkovaných jinými výrobci a zmíněných v této příručce neovlivní platnost uvedených informací. Uvedení softwarových produktů dodávaných jinými společnostmi nutně neznamená, že je výrobce doporučuje. I když bylo vyvinuto odpovídající úsilí, aby tento dokument byl tak přesný a užitečný jak je to možné, nedáváme žádnou záruku, at přímou tak nepřímo vyjádřenou, ohledně přesnosti a kompletnosti zde uvedených informací. Nejaktuálnější ovladače a příručky jsou k dispozici na webu společnosti Oki Europe: Copyright Všechna práva vyhrazena. Oki a Microline jsou registrované ochranné známky společnosti Oki Electric Industry Company Ltd. Energy Star je ochranná známka agentury United States Enviromental Protection Agency. Hewlett-Packard, HP a LaserJet jsou registrované ochranné známky společnosti Hewlett-Packard Company. Microsoft, MS-DOS a Windows jsou registrované ochranné známky společnosti Microsoft Corporation. Apple, Macintosh, Mac a Mac OS jsou registrované ochranné známky společnosti Apple Computer. Názvy jiných výrobků a jiné obchodní značky jsou registrované ochranné známky příslušných vlastníků. Výrobce jako účastník programu Energy Star zaručuje, že tento výrobek splňuje směrnice Energy Star pro energetickou účinnost. Tento výrobek splňuje podmínky Council Directive 2004/108/EC (EMC), 2006/95/EC (LVD) a 1999/5/EC (R&TTE) spolu s použitelnými změnami, pro sjednocování zákonů členských zemí (CE) vztahujících se k elektromagnetické kompatibilitě elektronických a telekomunikačních zařízení. Předmluva > 2

3 První pomoc S práškovým tonerem zacházejte opatrně: Dojde-li k jeho požití, podejte postižené osobě trochu studené vody a okamžitě vyhledejte lékařskou pomoc. NEPOKOUŠEJTE SE vyvolat zvracení. Je-li vdechnut, dopravte postiženého na čerstvý vzduch. Okamžitě vyhledejte lékařskou pomoc. Dostane-li se do očí, vyplachujte je velkým množstvím vody po dobu nejméně 15 minut a snažte se je mít po tuto dobu otevřené. Okamžitě vyhledejte lékařskou pomoc. Pokud se vysype, omyjte potřísněná místa vodou a mýdlem. Snížíte tak možnost znečištění kůže nebo oděvu. Dovozce do EU Oki Europe Limited, obchodující pod názvem OKI Printing Solutions (Tisková řešení společnosti OKI) Central House Balfour Road Hounslow TW3 1HY United Kingdom V případě dotazů ohledně prodeje, podpory nebo v případě všeobecných dotazů se obrat te na místního prodejce. Informace o životním prostředí První pomoc > 3

4 Obsah Předmluva První pomoc Dovozce do EU Informace o životním prostředí Obsah Poznámky, upozornění a varování Úvod Přehled tiskárny Pohled zepředu Pohled zezadu Změna jazyka displeje Doporučené typy papíru Kazetové zásobníky Víceúčelový zásobník Zásobník pro listy lícem dolů Zásobník pro listy lícem nahoru Duplexní jednotka Vkládání papíru Kazetové zásobníky Víceúčelový zásobník Průvodce tiskem Přístup k obrazovkám ovladače Ovladače systému Windows Jazyky PCL a PostScript Předvolby tisku v aplikacích systému Windows Emulace jazyka PostScript Emulace PCL Změna výchozích hodnot ovladače Windows XP/2000/Server Windows Vista Změna hodnot ovladače v aplikaci Windows Macintosh Uložená nastavení ovladače pro jazyk PCL Uložení sady nastavení ovladače Vyvolání uložených nastavení ovladače Obsah > 4

5 Nastavení možností zařízení v ovladači Windows Systém Mac OS X Černá a šedá Přetisknout černě Černý tisk (generování černé) Složená černá Opravdová (čistá) černá Vylepšení jemných čar Tisk ve stupních šedé Windows Systém Mac OS X Barevný tisk (základy) Faktory ovlivňující vzhled tisku Tipy pro barevný tisk Tisk fotografií Tisk z kancelářských aplikací Tisk určitých barev (např. loga společnosti) Nastavení jasu a intenzity výtisku Přístup k volbám přizpůsobení barev Nastavení voleb přizpůsobení barev Používání funkce Vzorník barev Používání nástroje Korekce barvy Přizpůsobení barev (pokročilé) Základy Správa barev tiskárny Úvod O barvách RGB a CMYK O ovladačích tiskárny Barva Office Barva Office možnosti RGB Windows Mac OS X Vlastní nastavení barvy Office RGB pomocí nástroje Oprava barev (Windows) Profesionální grafika Přizpůsobení barev tiskárny se vstupním zařízením RGB Simulace tiskárny Simulace inkoustových barev CMYK Přesnější barvy tiskárny Typy podporovaných profilů ICC Obsah > 5

6 Pracovní postup systému Profesionální grafika přehled Krok 1 Získání nebo vytvoření profilů ICC Krok 2 Načtení profilů ICC na pevný disk tiskárny Krok 3 Výběr profilů ICC v ovladači tiskárny Přizpůsobení barev pro monitor, skener nebo fotoaparát Windows Mac OS X Simulace jiné tiskárny zdrojová data RGB Windows Mac OS X Simulace inkoustových barev CMYK zdrojová data CMYK Windows Mac OS X Vykreslení Percepční Sytost Relativní kolorimetrika Absolutní kolorimetrika Pouze černý text/grafika Přesnost přizpůsobení barvy Nastavení ovladače tiskárny pro vytvoření profilu ICC nebo žádné přizpůsobení barev Windows PCL Mac OS X Možnosti dokončování Tisk brožury (použití) Windows PostScript Windows PCL Snášení Windows Mac OS X Separace barev Windows PostScript Mac OS X Oddělování tiskových úloh ve frontě Oddělovací stránka systému Windows Titulní stránka systému Mac OS X Tisk první stránky Windows PCL Mac OS X Obsah > 6

7 Vlastní velikost stránky Windows PostScript Windows PCL Mac OS X Oboustranný (duplexní) tisk Windows PostScript Windows PCL Mac OS X Tisk více stránek na jeden list (Až N) Windows PostScript Windows PCL Mac OS X Tisk plakátu Windows PCL Přizpůsobit na stránku Vodotisky Windows Zabezpečení Zabezpečený tisk Odeslání dokumentu Tisk dokumentu Odstranění dokumentu zabezpečeného tisku Uložení na pevný disk Odeslání dokumentu Tisk dokumentu Odstranění uloženého dokumentu Šifrovaný zabezpečený tisk Odeslání dokumentu Tisk dokumentu Funkce menu Ovládací panel: Změna nastavení uživatel Změna nastavení správce Menu Menu Tiskové úlohy Menu Informace Menu vypínání Menu Tisk Menu Média Menu Barvy Menu Systémová nastavení Emulace PCL Emulace PPR Obsah > 7

8 Emulace FX Menu Paralelní rozhraní Menu USB Menu Sít Menu Údržba Menu Použití Menu Záznam úloh Překrývání a makra (pouze systém Windows) Co jsou to překrývání a makra? Vytváření překrývání v jazyce PostScript Vytvoření obrázku překrývání Vytvoření a načtení projektu Testování tisku překrývání Definování překrývání Tisk s překrýváními v jazyce PostScript Vytváření překrývání v jazyce PCL Vytvoření obrázku překrývání Vytvoření a načtení maker Testování tisku makra Definování překrývání Tisk s překrýváními v jazyce PCL Výměna spotřebních částí Podrobnosti objednávky spotřebních částí Výměna tonerové kazety Výměna obrazového válce Výměna přenosového pásu Výměna zapékací jednotky Čištění hlavy s diodami LED Instalace volitelného vybavení Duplexní jednotka Rozšíření paměti Pevný disk Přídavný zásobník papíru Nastavení ovladačů tiskárny pro systém Windows Odstranění zaseknutého papíru Hlavní části tiskárny a cesta papíru Kódy chyb čidla papíru Technické Údaje Rejstřík Informace o kontaktování společnosti Oki Obsah > 8

9 Poznámky, upozornění a varování POZNÁMKA: Takto jsou v příručce zobrazeny poznámky. Poznámka poskytuje další informace, které doplňují hlavní text a které mohou uživateli pomoci pochopit funkce produktu. UPOZORNĚNÍ! Takto jsou v příručce zobrazena upozornění. Upozornění poskytuje dodatečné informace, jejichž ignorování může vést k chybnému fungování nebo poškození zařízení. VAROVÁNÍ! Takto jsou v příručce zobrazena varování. Varování poskytuje dodatečné informace, jejichž ignorováním uživatel riskuje zranění. Poznámky, upozornění a varování > 9

10 Úvod Blahopřejeme vám k nákupu barevné tiskárny Oki Printing Solutions. Moderní funkce této tiskárny umožňují čistý tisk živými barvami a ostrý černobílý tisk vysokou rychlostí na celou řadu kancelářských tiskových médií. Tiskárna nabízí tyto funkce: > tisk ve formátu A3 při zachování kompaktních rozměrů, > víceúrovňová technologie ProQ2400 produkuje jemnější odstíny a plynulejší přechody barev, které dokumentům propůjčují fotografickou kvalitu, > rychlý tisk až 26 plnobarevných stránek za minutu pro barevné, profesionálně vyhlížející prezentace a jiné dokumenty, > rychlý a výkonný černobílý tisk rychlostí až 32 stránek za minutu pro běžné dokumenty, které nevyžadují barevný tisk, > rozlišení 600 x 600, 1200 x 600 dpi a ProQ2400 umožňující tisk vysoce kvalitních obrázků s nejjemnějšími podrobnostmi, > jednoprůchodová barevná digitální technologie s diodami LED pro vysokorychlostní zpracování tištěných stránek, > nástroj Asistent profilu umožňující načítat profily ICC na pevný disk (je nutný pevný disk), > standardní emulace jazyků PostScript 3, PCL 5C, PCL 6 a Epson FX a široká kompatibilita s většinou počítačového softwaru, > funkce zabezpečeného šifrovaného tisku umožňuje tisknout důvěrné dokumenty na tiskárnách, které jsou sdíleny s jinými uživateli v sít ovém prostředí, > sdílení tiskárny s uživateli celé kancelářské sítě pomocí sít ového připojení 10Base-T a 100Base-TX, > režim Vylepšení fotografií umožňující tisk ostrých fotografií na běžný kancelářský papír, > Zeptejte se Oki - uživatelsky přívětivá funkce, která umožňuje uživatelům přejít z obrazovky ovladače tiskárny přímo na vyhrazený web specifický pro právě používaný model, Zde najdete veškeré dostupné rady, technickou pomoc a podporu, které jsou třeba k dosažení nejlepších možných výsledků s tiskárnou OKI, Úvod > 10

11 > modul plug-in WebPrint pro aplikaci Internet Explorer nová funkce pro systém Windows, která umožňuje správný tisk webových stránek, > nástroj Template Manager 2006 pro systém Windows umožňující snadnou tvorbu a tisk vizitek, plakátů a štítků, > podpora operačního systému Windows Vista. K dispozici jsou také následující volitelné funkce: > automatický oboustranný tisk hospodárně využívající papír aumožňující úsporný tisk velkých dokumentů (standard pro modely dn), > přídavný zásobník papíru pro vložení dalších 530 listů papíru (minimalizuje počet zásahů operátora), nebo pro vkládání různých druhů papíru, například hlavičkového papíru, papíru jiných rozměrů nebo jiných tiskových médií, > přídavná pamět pro tisk složitějších stránek, například tisk plakátů s vysokým rozlišením, > interní pevný disk pro zabezpečený tisk, ukládání překryvů, maker, načítaných fontů a automatické kompletování více kopií mnohostránkových dokumentů a stahování profilů ICC, > úložná skříň. Úvod > 11

12 Přehled tiskárny Pohled zepředu Výstupní zásobník (listy lícem dolů) Standardní místo pro ukládání tiskových úloh, které pojme až 250 listů papíru s gramáží 80 g/m Ovládací panel Ovládací panel s tlačítky a displejem LCD se obsluhuje pomocí menu. 3. Zásobník papíru Standardní zásobník pro čistý papír, který pojme až 300 listů papíru s gramáží 80 g/m Víceúčelový zásobník Používá se k podávání těžšího papíru, obálek a jiných zvláštních médií. Vpřípadě potřeby slouží též pro ruční vkládání jednotlivých listů. 5. Hlavní vypínač 6. Uvolňovací páčka předního krytu 7. Uvolňovací páčka víceúčelového zásobníku 8. Tlačítko pro uvolnění horního krytu 9. Formát papíru Jazyk displeje LCD lze zvolit z různých možností. (Viz část Změna jazyka displeje na straně 14.) Úvod > 12

13 Pohled zezadu Tento pohled ukazuje propojovací panel, zadní výstupní zásobník a umístění volitelné jednotky pro oboustranný tisk Hlavní vypínač 2. Konektor napájecího kabelu 3. Rozhraní USB 4. Sít ové rozhraní * 5. Duplexní jednotka pro oboustranný tisk (je-li nasazená) 6. Zadní výstupní zásobník na 100 listů lícem nahoru 7. paralelní port * Sít ové rozhraní má ochranou krytku, kterou je třeba před připojením odstranit. Je-li zadní výstupní zásobník sklopen dolů, vychází potištěný papír ze zadní části tiskárny a je ukládán lícem nahoru. Zásobník se používá zejména pro těžká tisková média. Používá-li se společně s víceúčelovým podavačem papíru, je cesta papíru tiskárnou v podstatě přímá. Tento způsob použití zabraňuje ohýbání papíru v tiskárně a umožňuje tisk na média o gramáži až 200 g/m 2. Úvod > 13

14 Změna jazyka displeje Výchozí jazyk používaný tiskárnou k zobrazování zpráv na displeji a k tisku zpráv je angličtina. Je-li třeba, lze jej změnit na některý z následujících jazyků: němčina francouzština italština španělština švédština ruština finština maďarština dánština holandština turečtina portugalština polština řečtina čeština norština POZNÁMKA: 1. Tento seznam není definitivní ani úplný. 2. Postup změny nastavení jazyka naleznete v dokumentaci přibalené k produktu (nástroj Operator Panel Language Setup). Úvod > 14

15 Doporučené typy papíru Tiskárna pracuje s mnoha různými typy médií, včetně papírů různých gramáží a formátů, fólií a obálek. Tato část poskytuje obecné rady ohledně výběru média a vysvětluje, jak každý typ média používat. Nejlepšího výkonu tiskárny dosáhnete při používání standardního papíru o gramáži 75 až 90 g/m 2, který je určen pro kopírky a laserové tiskárny. Vhodné typy: > papír Arjo Wiggins Conqueror Colour Solutions 90 g/m 2, > papír Colour Copy od společnosti Neusiedler. Použití papíru s výrazným reliéfem nebo velmi hrubého papíru s texturou se nedoporučuje. Předtištěné formuláře se používat mohou, ale inkoust se při vystavení vysoké zapékací teplotě během tiskového procesu nesmí rozmazávat. Obálky nesmějí být zkroucené, vlnité nebo jinak zdeformované. Jejich chlopeň musí mít obdélníkový tvar a musí být opatřena lepidlem, které zůstává neporušené i při vystavení tlaku válce a vysoké zapékací teplotě (používané v tomto typu tiskárny). Obálky s okénky nejsou vhodné. Obálky by měly být zpracovávány ve víceúčelovém zásobníku. Fólie by měly být typu, který je určen pro použití v kopírkách a laserových tiskárnách. Doporučujeme používat průsvitné fólie Oki Printing Solutions (objednací číslo ). Nepoužívejte zejména kancelářské fólie určené pro ruční popisování fixem. Tyto fólie se v zapékací jednotce roztaví a způsobí poškození tiskárny. Průsvitné fólie by měly být zpracovávány ve víceúčelovém zásobníku. Rovněž štítky musejí být určeny pro použití v kopírkách a laserových tiskárnách. Fólie, na které jsou štítky nalepeny, musí být štítky zcela pokrytá. Štítky jiného typu mohou tiskárnu poškodit, protože se při tiskovém procesu mohou odlepit. Doporučené typy papíru > 15

16 Kazetové zásobníky FORMÁT ROZMĚRY GRAMÁŽ (G/M 2 ) A6 (pouze zásobník 1) A5 B5 Executive A4 B4 A3 Letter Legal13 Legal13.5 Legal x 148 mm 148 x 210 mm 182 x 257 mm 184,2 x 266,7 mm 210 x 297 mm 250 x 353 mm 420 x 297 mm 215,9 x 279,4 mm 216 x 330 mm 216 x 343 mm 216 x 356 mm Lehký g/m 2 Střední g/m 2 Těžký g/m 2 Velmi těžký g/m 2 (> 176 g/m 2 - pouze víceúčelový zásobník) Jestliže máte v jiném zásobníku papíru (ve víceúčelovém nebo v druhém, pokud jej máte) založen stejný papír, můžete zařídit automatické přepnutí tiskárny na podávání papíru z jiného zásobníku, pokud dojde papír v právě používaném zásobníku. Při tisku z aplikace v systému Windows lze tuto funkci zapnout prostřednictvím nastavení v ovladači tiskárny. (Viz část Nastavení tiskárny v systému Windows dále v této příručce.) Při tisku z jiných systémů lze tuto funkci povolit v nabídce Tiskové Menu. (Viz část Funkce menu dále v této příručce.) Je-li zásobník 2 připojen, lze jej odebrat a doplnit v době, kdy je papír do zařízení podáván ze zásobníku 1. Zásobník 1 nelze odebrat při podávání papíru do zařízení ze zásobníku 2, protože části zásobníku 1 jsou použity k vedení papíru podávaného ze zásobníku 2. Víceúčelový zásobník Víceúčelový zásobník může manipulovat se stejnými rozměry papíru jako kazetové zásobníky, ale s gramáží až do 200 g/m 2 (Ultra těžký). Pro velmi těžký papír používejte zadní výstupní zásobník pro listy lícem nahoru. Dráha papíru tiskárnou tak bude téměř rovná. Z víceúčelového zásobníku je možné podávat papír o šířce nejméně 100 mm a délce až 1200 mm (tisk plakátů). Doporučené typy papíru > 16

17 Pro papír delší než 431,8 mm používejte gramáž do 128 g/m 2 a zadní výstupní zásobník pro listy lícem nahoru. Víceúčelový vstupní zásobník používejte pro tisk na obálky a fólie. Maximální výška balíku médií v zásobníku je 10 mm, proto lze do zásobníku najednou vložit až 50 fólií nebo 10 obálek. Papír a fólie je nutné vkládat tiskovou stranou nahoru a horní hranou směrem k tiskárně. Nepoužívejte funkci oboustranného tisku. Zásobník pro listy lícem dolů Zásobník pro listy lícem dolů umístěný v horní části tiskárny pojme až 250 listů standardního papíru o gramáži 80 g/m 2. Maximální gramáž vkládaného papíru je 176 g/m 2. Stránky tištěné ve vzestupném pořadí (strana 1 jako první) budou v zásobníku seřazeny vzestupně ale lícem dolů (poslední stránka nahoře). Zásobník pro listy lícem nahoru Chcete-li používat zadní výstupní zásobník pro listy lícem nahoru, je nutné jej otevřít a vytáhnout podpěru papíru. Papír pak bude z tiskárny vycházet do tohoto zásobníku a to bez ohledu na nastavení ovladače. Výstupní zásobník pro listy lícem nahoru pojme až 100 listů standardního papíru o gramáži 80 g/m 2. Maximální gramáž vkládaného papíru je 200 g/m 2. Pro papír o gramáži větší než 176 g/m 2 vždy používejte tento výstupní zásobník nebo víceúčelový vstupní zásobník. Duplexní jednotka Tato jednotka umožňuje automatický tisk na obě strany papíru. Pracuje se stejnými velikostmi papíru jako zásobník 2 (tzn. se všemi formáty určených pro kazetové zásobníky s výjimkou formátu A6) a s gramáží papíru od 64 do 105 g/m 2. POZNÁMKA: Duplexní jednotka je dodávaná standardně k modelům dn. Doporučené typy papíru > 17

18 Vkládání papíru Kazetové zásobníky 1. Vytáhněte zásobník papíru z tiskárny. 2. Papíry, které chcete vložit, uvolněte podle obrázku, tj. na hranách (1) a uprostřed (2), aby byly jednotlivé listy řádně odděleny, a potom je znovu zarovnejte sklepáním o rovnou podložku (3) Vkládání papíru > 18

19 3. Vložte papír dlouhou hranou (hlavičkový papír vkládejte lícem dolů a horním okrajem směrem k pravé části tiskárny) (1) až ke značce (a). 1 a Upravte zadní zarážku a vodítka papíru (2) podle velikosti používaného papíru. Papír formátu A6 vyjměte a znovu nainstalujte do pozice pro formát A6. Chcete-li zabránit uvíznutí papíru: > Nenechávejte volné místo mezi papírem a zadní zarážkou a mezi papírem a bočními vodítky papíru. > Nepřeplňujte vstupní zásobník. Kapacita zásobníku závisí na typu papíru. > Nevkládejte poškozený papír. > Nevkládejte současně papír různých velikostí a typů. > Nevytahujte zásobník papíru při tisku (kromě níže popsaného případu pro druhý zásobník). > Zásobník papíru zavírejte jemně. UPOZORNĚNÍ! > DŮLEŽITÉ: Pomocí kolečka pro nastavení velikosti papíru (3) nastavte velikost použitého papíru (na obrázku velikost A4). Vkládání papíru > 19

20 5. Jestliže máte nainstalovány dva zásobníky a tisknete z prvního (horního), můžete vytáhnout druhý zásobník (spodní) při tisku a doplnit do něj papír. Pokud však tisknete z druhého zásobníku (spodního), nesmíte první zásobník (horní) vyjmout, jinak papír uvízne. 6. Při tisku lícem dolů zajistěte, aby byl zásobník (zadní) pro odkládání lícem nahoru (3) uzavřen. (Papír vystupuje z tiskárny nahoře.) Kapacita odkládacího zásobníku je asi 250 listů v závislosti na gramáži papíru. 7. Při tisku lícem nahoru zajistěte, aby zadní zásobník pro odkládání lícem nahoru (3) byl otevřen a aby byla vysunuta podpěra papíru (4). Papír se odkládá v obráceném pořadí stránek a kapacita odkládacího zásobníku je přibližně 100 listů v závislosti na gramáži papíru. 8. Pro těžký papír (čtvrtky apod.) používejte vždy zadní zásobník pro odkládání lícem nahoru. 3 4 UPOZORNĚNÍ! Neotvírejte ani nezavírejte zadní výstup papíru při tisku. Papír by mohl uvíznout. Vkládání papíru > 20

21 Víceúčelový zásobník 1. Otevřete víceúčelový zásobník (1). 2. Vyklopte podpěrku papíru (2) Vkládání papíru > 21

22 3. Jemným tlakem na plošinu pro papír (3) se přesvědčte, že zaklapla. 4. Vložte papír a upravte vodítka papíru (4) podle velikosti použitého papíru. > Chcete-li tisknout na hlavičkové papíry jednostranně, vložte je do víceúčelového zásobníku předtištěnou stranou nahoru a horním okrajem směrem k tiskárně. > Chcete-li tisknout na hlavičkové papíry oboustranně, vkládejte papír předtištěnou stranou dolů a horním okrajem směrem od tiskárny. (Pro tuto funkci musí být nainstalována volitelná duplexní jednotka.) > Obálky by měly být vkládány lícem nahoru, horní hranou doleva a kratší stranou do tiskárny. Při tisku obálek nepoužívejte funkci oboustranného tisku. > Nepřekračujte kapacitu zásobníku (přibližně 100 listů nebo 10 obálek). Maximální výška stožku papíru je 10 mm. 5. Stisknutím západky (5) dovnitř uvolněte desku s papírem tak, aby byl papír zvednut a pevně sevřen. Pro víceúčelový zásobník papíru nastavte správný rozměr papíru v Menu Médií (další informace naleznete v části Funkce menu). Vkládání papíru > 22

23 Průvodce tiskem Tato kapitola nabízí pohodlné seznámení s mnoha funkcemi softwaru ovladače dodávaného s tiskárnou. Přístup k obrazovkám ovladače Většina popsaných funkcí je přístupná z obrazovek ovladače tiskárny. Způsob přístupu závisí na použitém počítači a jeho operačním systému. Ovladače systému Windows Dialogová okna ovladače obsahují karty, které poskytují mnoho různých voleb pro nastavení tisku dokumentů. Funkce ovladače jsou v systému Windows dostupné dvěma způsoby: 1. Přímo ze složky Printers (Tiskárny) systému Windows (složka Printers and Faxes Tiskárny a faxy v systému Windows XP). Pokud zvolíte tuto metodu, budou všechny provedené změny nastaveny jako výchozí hodnoty ovladače. To znamená, že zůstanou aktivní pro všechny vaše aplikace, dokud je v konkrétních případech nezměníte v dialogovém okně Tisk příslušné aplikace. 2. V dialogovém okně Tisk aplikace. Zvolíte-li tuto metodu, budou provedené změny zpravidla platné pouze po dobu spuštění příslušné aplikace, nebo dokud je opět nezměníte. Po ukončení aplikace se většinou obnoví výchozí hodnoty ovladače. POZNÁMKA: Nastavení provedená přímo na ovládacím panelu tiskárny jsou výchozí hodnoty tiskárny. Určují chování tiskárny, pokud nezadáte jiné hodnoty v počítači. Nastavení výchozích hodnot ovladače má přednost před výchozími hodnotami tiskárny. Nastavení tisku aplikace mají přednost před výchozími hodnotami tiskárny i ovladače. Průvodce tiskem > 23

24 Jazyky PCL a PostScript S tiskárnou jsou dodávány tři ovladače: jeden pro emulaci jazyka PCL5c, druhý pro emulaci jazyka PCL6 a třetí pro emulaci jazyka PostScript 3. Jestliže většinou tisknete z kancelářských aplikací, zvolte jeden z ovladačů pro jazyk PCL. Pro rychlejší tisk dokumentů ve formátu PDF zvolte ovladač pro jazyk PostScript. Tisknete-li z profesionálních aplikací DTP a grafických aplikací, zvolte ovladač pro jazyk PostScript. Předvolby tisku v aplikacích systému Windows Zadáte-li příkaz k tisku dokumentu z aplikace systému Windows, zobrazí se dialogové okno Tisk. V tomto okně je obvykle určena tiskárna, která bude dokument tisknout. Vedle názvu tiskárny je umístěné tlačítko Vlastnosti. Klepnutím na tlačítko Vlastnosti se otevře nové okno se stručným seznamem nastavení tiskárny, která jsou dostupná v ovladači a která lze pro daný dokument zvolit. Okno, které se klepnutím na tlačítko Vlastnosti otevře, je závislé na nainstalovaném ovladači tiskárny. Ovladač pro jazyk PostScript nabízí jiné možnosti nastavení než ovladač pro jazyk PCL. Průvodce tiskem > 24

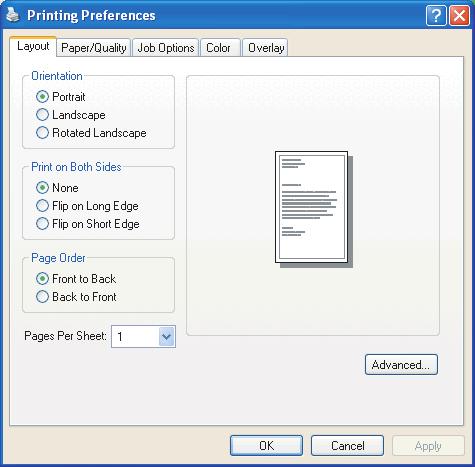

25 Emulace jazyka PostScript 1. Nastavení orientace stránky určuje její orientaci - na výšku nebo na šířku. Nastavení rotace stránku otočí o90stupňů proti směru hodinových ručiček. 2. Při oboustranném tisku (vyžaduje duplexní jednotku) lze strany otáčet buď kolem dlouhé, nebo kolem krátké hrany Stránky dokumentu se mohou tisknout ve vzestupném pořadí podle čísel stránek, nebo v opačném pořadí. Při použití horního výstupního zásobníku pro listy lícem dolů je vhodné vzestupné pořadí, protože stránky pak budou v zásobníku správně očíslovány. Naopak při použití zadního výstupního zásobníku pro listy lícem nahoru budou stránky očíslovány správně, zvolíte-li opačné pořadí tisku. 4. Můžete určit, kolik stránek se má vytisknout na jeden list papíru. Velikost stránek bude přizpůsobena zvolenému počtu. Zvolíte-li možnost tisku brožury (vyžaduje duplexní jednotku), automaticky se nastaví dvě stránky a stránky budou vytištěny proti sobě tak, aby po složením vytištěných listů vznikla brožura. 5. K dispozici jsou také rozšířené možnosti, například způsob načítání písem TrueType a dostupnost dalších rozšířených možností, jako je tisk brožur. Ovladač tiskárny také obsahuje rozsáhlou nápovědu online pro tyto položky, která uživateli pomůže vybrat nejvhodnější volby. Průvodce tiskem > 25

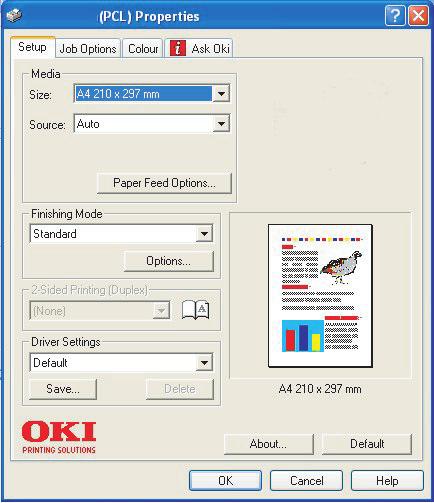

26 Emulace PCL Klepnutím na tlačítko Vlastnosti v dialogovém okně Tisk používané aplikace se zobrazí dialogové okno ovladače tiskárny, které umožňuje určit předvolby tisku pro daný dokument. 1. Velikost papíru by měla být stejná jako velikost stránky dokumentu (pokud ovšem nechcete rozměry tiskového výstupu přizpůsobit jiné velikosti). Měla by také být stejná jako velikost papíru vloženého do tiskárny Můžete určit zdroj, ze kterého bude do tiskárny podáván 6 papír. Může jím být Zásobník 1 (standardní zásobník papíru), Zásobník 2 (je-li tento dodatečný zásobník nainstalován) nebo víceúčelový podavač. Zásobník papíru můžete také vybrat klepnutím na požadovaný díl tiskárny na obrazovce. 3. Je možné vybírat z řady možností koncových úprav dokumentu, jako je normální tisk jedné stránky na jeden list papíru nebo nastavení tisku až N stránek zmenšených na jeden list (kde N je libovolné číslo od 1 do 16). Při tisku brožury se vytisknou dvě stránky na každou stranu listu papíru tak, aby složením vytištěných listů vznikla brožura. Tisk brožur vyžaduje, aby byla v tiskárně nainstalovaná duplexní jednotka. Při tisku plakátů se rozsáhlé plochy vytisknou jako dlaždice rozložené na několika listech. 4. Při oboustranném tisku můžete stránky papíru překlopit podle dlouhé nebo krátké hrany. Tato volba samozřejmě vyžaduje, aby byla v tiskárně nainstalována duplexní jednotka. 5. Jestliže jste dříve změnili některé předvolby tisku a uložili jste je jako sadu nastavení, můžete je vyvolat později. Není tak nutné je pokaždé znovu nastavovat. 6. Výchozí nastavení lze obnovit jedním tlačítkem na obrazovce Průvodce tiskem > 26

27 Změna výchozích hodnot ovladače Windows XP/2000/Server Klepnutím na tlačítko [Start] [Tiskárny a faxy] otevřete okno Tiskárny a faxy. 2. V okně Tiskárny a faxy klepněte pravým tlačítkem myši na příslušnou ikonu tiskárny a z místní nabídky zvolte příkaz [Předvolby tisku]. Windows Vista 1. Klepnutím na tlačítko [Start] [Ovládací panely] [Tiskárny] otevřete okno Tiskárny. 2. V okně Tiskárny klepněte pravým tlačítkem myši na příslušnou ikonu tiskárny a z místní nabídky zvolte příkaz [Předvolby tisku]. Změna hodnot ovladače v aplikaci Windows 1. V aplikaci otevřete soubor, který chcete vytisknout. 2. Z nabídky [Soubor] zvolte příkaz [Tisk ]. 3. V dialogovém okně Tisk aplikace zkontrolujte, zda je zobrazena správná tiskárna, a klepněte na tlačítko [Vlastnosti]. Macintosh Uživatelské rozhraní počítačů Macintosh se značně liší od rozhraní systému Windows. Zejména systém OS X se zásadně liší od předchozích verzí. U každého postupu jsou proto uvedeny podrobné pokyny. Průvodce tiskem > 27

28 Uložená nastavení ovladače pro jazyk PCL Tato funkce, jedinečná pro ovladače systému Windows pro jazyk PCL, umožňuje uložit nastavení ovladače tiskárny a znovu je použít později. Můžete ji využít v případech, kdy často tisknete mnoho různých typů dokumentů, které vyžadují různá nastavení ovladače tiskárny. Vyvolání uložených nastavení v ovladačích pro jazyk PCL je jednoduchá operace, kterou je nutné provést dříve, než případně nastavíte změny specifické pro konkrétní úlohu. Aby nebylo nutné tento postup opakovat na více místech příručky, je uveden na tomto místě. Uložení sady nastavení ovladače 1. Proveďte libovolné požadované změny nastavení ovladače, jak je popsáno v příslušné části této příručky. 2. Na kartě [Nastavení] ovladače klepněte na tlačítko [Uložit ]. 3. Zadejte popisný název ukládaného nastavení a klepněte na tlačítko [OK]. Vyvolání uložených nastavení ovladače 1. Na kartě [Nastavení] ovladače zvolte požadované dříve uložené [nastavení ovladače]. 2. Dále proveďte libovolná další nastavení pro tuto úlohu, jak je popsáno v příslušné části této příručky. Průvodce tiskem > 28

29 Nastavení možností zařízení v ovladači Tato část vysvětluje, jak zajistit, aby ovladač tiskárny mohl využít veškeré hardwarové funkce instalované v tiskárně. Doplňky jako pevný disk, duplexní jednotka (pro oboustranný tisk), další zásobníky papíru atd. bude možné použít pouze v případě, že jsou nastaveny v ovladači tiskárny v počítači. V některých případech je konfigurace hardwaru tiskárny automaticky detekovány při instalaci ovladače. Doporučuje se však alespoň zkontrolovat, zda jsou v ovladači uvedeny všechny dostupné hardwarové funkce. Tento postup je nezbytný, pokud do tiskárny přidáte další hardwarové funkce poté, co byly ovladače nainstalovány a nastaveny. Windows 1. Otevřete okno [Vlastnosti] ovladače. ( Změna hodnot ovladače v aplikaci na straně 27) 2. Vyberte kartu [Možnosti zařízení]. 3. V ovladači systému Windows XP pro jazyk PostScript může být karta označena jako Nastavení zařízení. 4. Nastavte možnosti pro všechna instalovaná zařízení, včetně správného počtu zásobníků papíru, velkokapacitního vstupního zásobníku, duplexní jednotky atd. 5. Klepnutím na tlačítko [OK] zavřete okno a uložíte změny. Systém Mac OS X 1. Otevřete nástroj Nastavení tiskárny (OSX10.3) nebo Centrum tiskáren (starší verze OS X) a zkontrolujte, zda je vybrán příslušný model tiskárny. 2. Vyberte položky [Tiskárny] [Zobrazit informace] [Instalovatelné součásti]. 3. Vyberte všechny možnosti hardwaru platné pro vaši tiskárnu aklepněte na tlačítko [Použít změny]. Průvodce tiskem > 29

30 Černá a šedá Přetisknout černě Přetisk černé odstraňuje bílé okraje mezi vytištěným písmem a barevným pozadím. Přetisk černé lze použít pouze při tisku 100procentně černého textu na barevném pozadí. Funkce Přetisknout černě nemusí být v některých aplikacích k dispozici. POZNÁMKA: 1. Funkce Přetisknout černě není obsažena v ovladači systému Windows pro jazyk PCL Pokud je barva pozadí velmi tmavá, nemusí se toner zapéct správně. Nastavte světlejší barvu pozadí. Windows 1. Na kartě [Možnosti úlohy] klepněte na možnost [Upřesnit]. 2. Zaškrtněte políčko [Přetisknout černě]. Průvodce tiskem > 30

31 Systém Mac OS X 1. Zvolte příkaz [Soubor] [Tisk] Z nabídky [Tiskárna] (1) vyberte model tiskárny. 3. Vyberte možnost [Funkce tiskárny] (2). 4. Z nabídky [Sady funkcí] (3) vyberte příkaz [Možnosti barev]. 5. Zaškrtněte políčko [Přetisknout černě] (4). Černý tisk (generování černé) Chcete-li použít funkci Generování černé, je nutné vybrat režim tisku Barva Office nebo Profesionální grafika. Tiskárna tiskne černou barvu jedním ze dvou způsobů: Složená černá nebo Opravdová černá. Složená černá Složená černá je tvořena kombinací azurového, purpurového, žlutého a černého toneru. V některých případech lze tímto způsobem získat lesklejší vzhled díky většímu množství toneru. Výsledná černá barva také může někdy působit mírně dohněda. Funkci složené černé použijte při tisku fotografií. Průvodce tiskem > 31

32 Opravdová (čistá) černá Při tisku opravdové černé barvy se používá pouze černý toner. Funkci Opravdová černá použijte při tisku kombinace textu a grafiky. Používáte-li funkci Opravdová černá při tisku fotografií, mohou se tmavé oblasti fotografií zobrazit černě. Windows (Barva Office) 1. Na kartě [Barva] ovladače tiskárny vyberte možnost [Barva Office] (1) a klepněte na tlačítko [Možnosti] V rámečku [Konečná úprava černé] (2) vyberte požadovanou možnost: [Automaticky] (umožní tiskárně zvolit optimální metodu v závislosti na obsahu stránky), [Opravdová černá] nebo [Složená černá]. Průvodce tiskem > 32

33 Windows (Profesionální grafika) 1. Na kartě [Barva] ovladače tiskárny vyberte možnost [Profesionální barva] (1) a klepněte na tlačítko [Možnosti] Z nabídky [Konečná úprava černé] (2) zvolte upřednostňované nastavení. Průvodce tiskem > 33

34 Mac OS X (Barva Office) 1. Z nabídky [Soubor] vyberte příkaz [Tisk] Z nabídky [Tiskárna] (1) vyberte tiskárnu. 3. V další nabídce (2) vyberte možnost [Funkce tiskárny]. 4. Z nabídky [Sady funkcí] (3) vyberte příkaz [Barva Barva Office]. 5. Z nabídky [Konečná úprava černé] (4) zvolte upřednostňované nastavení. Průvodce tiskem > 34

35 Mac OS X (Profesionální grafika) 1. Z nabídky [Soubor] vyberte příkaz [Tisk] Z nabídky [Tiskárna] (1) vyberte tiskárnu. 3. V další nabídce (2) vyberte možnost [Funkce tiskárny]. 4. Z nabídky [Sady funkcí] (3) vyberte příkaz [Barva Profesionální grafika 3]. 5. Z nabídky [Konečná úprava černé] (4) zvolte upřednostňované nastavení. Průvodce tiskem > 35

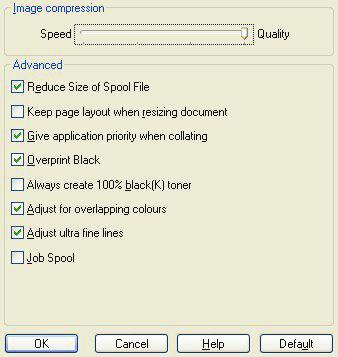

36 Vylepšení jemných čar Tuto funkci lze použít při zdůraznění šířky velmi jemných čar (minimální šířka čáry). Pokud je tato funkce zapnuta, mohou být v některých aplikacích mezery v čárových kódech příliš úzké. Pokud k tomu dojde, vypněte funkci [Upravit ultra jemné čáry]. 1. Na kartě [Možnosti úlohy] ovladače klepněte na tlačítko [Upřesnit]. 2. Zaškrtnutím políčka zapněte funkci [Upravit ultra jemné čáry]. Pokud je tato možnost zapnuta, zobrazí se v políčku symbol zaškrtnutí. Tisk ve stupních šedé Pokud vyberete možnost Stupně šedé, převede tiskárna všechny barvy na odstíny šedé a tiskne pouze pomocí černého toneru. Funkci Stupně šedé použijte, chcete-li urychlit tisk kontrolních kopií, nebo pokud nechcete tisknout barevný dokument v barvě. Průvodce tiskem > 36

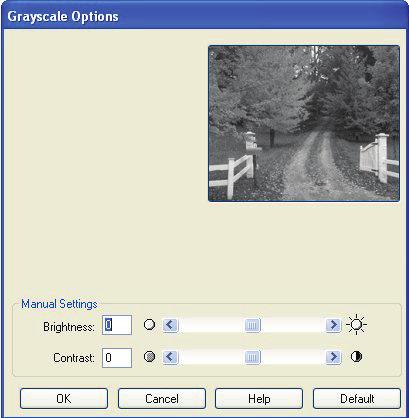

37 Windows 1. Používáte-li ovladač pro jazyk PCL, zvolte na kartě [Nastavení] ovladače požadované dříve uložené [nastavení ovladače]. Viz Vyvolání uložených nastavení ovladače na straně Na kartě [Barva] ovladače klepněte na možnost [Stupně šedé] a potom klepněte na tlačítko [Možnosti]. Některé aplikace se pokusí nastavit tyto informace o polotónech obrazovky pro tiskárnu. Pokud zůstane zapnutá možnost [Použít polotóny tiskárny], nastaví tiskárna vlastní hodnotu obrazovky polotónů, která poskytne jemnější výtisky. Doporučuje se ponechat tuto možnost zapnutou. Možnost [Optimalizované polotóny ve stupních šedé] může mírně prodloužit dobu tisku, ale poskytuje nejvyšší kvalitu. 3. Pokud používáte ovladač PS, na kartě [Barva] klepněte na možnost [Stupně šedé] a potom na tlačítko [Upřesnit], chcete-li nastavit jas a kontrast. Průvodce tiskem > 37

38 Systém Mac OS X 1. V aplikaci zvolte příkaz [Soubor] [Tisk] Z nabídky [Tiskárna] (1) vyberte tiskárnu. 3. Z další nabídky (2) vyberte možnost [Funkce tiskárny]. 4. Z nabídky [Sady funkcí] (3) vyberte příkaz [Možnosti barev]. 5. Z nabídky [Režim barvy] (4) vyberte možnost [Stupně šedé]. 6. Zaškrtněte políčko [Vždy použít polotóny tiskárny] (5). Tím zajistíte nejvyšší kvalitu při použití stupňů šedi. 7. Zaškrtněte políčko [Použít optimalizované polotóny ve stupních šedé] (6). Tato možnost může mírně zpomalit tisk, ale zajistí dokonalé výsledky. Průvodce tiskem > 38

39 Barevný tisk (základy) Ovladače tiskárny dodávané s touto tiskárnou poskytují několik ovládacích prvků, pomocí kterých můžete barevný výstup měnit. Pro obecné použití bude stačit automatické nastavení s výchozím nastavením, které u většiny dokumentů dává dobré výsledky. Mnoho aplikací používá vlastní nastavení barev, které může přepsat nastavení v ovladači tiskárny. Podrobné informace o tom, jak funguje správa barev v určité aplikaci, naleznete v její dokumentaci. Faktory ovlivňující vzhled tisku Chcete-li barvy v ovladači tiskárny nastavit ručně, uvědomte si, že zobrazení barev je velmi složitý problém, který je ovlivňován mnoha faktory. Některé z nejdůležitějších faktorů jsou uvedeny níže. Rozdíly mezi rozsahy barev, které lze zobrazit na obrazovce apři tisku > Tiskárna ani monitor nejsou schopny zobrazit úplné spektrum barev, které jsou viditelné lidským okem. Každé zařízení disponuje omezeným rozsahem barev. Tiskárna navíc nemůže zobrazit všechny barvy zobrazené na obrazovce a naopak. > Obě zařízení používají ke znázornění barev velmi odlišné technologie. Monitory používají fosfory (nebo kapalné krystaly) barvy červené, zelené a modré (RGB: Red, Green, Blue), tiskárny používají toner nebo inkoust barvy azurové, žluté, purpurové a černé (CMYK: Cyan, Yellow, Magenta, Black). > Na obrazovce lze zobrazit velmi živé barvy, například ostře červené a modré barvy, které žádná tiskárna používající toner nebo inkoust neumí snadno vytvořit. Podobně existují barvy, například některé odstíny žluté, které lze vytisknout, ale nelze je přesně zobrazit na obrazovce. Tento rozdíl mezi tiskárnami a monitory je často hlavním důvodem, proč vytištěné barvy neodpovídají barvám zobrazeným na obrazovce. Barevný tisk (základy) > 39

40 Podmínky prohlížení Za různých světelných podmínek může výtisk vypadat zcela jinak. Vytištěné barvy mohou například vypadat jinak, když výtisk prohlížíme u okna, kterým svítí slunce, a když ho prohlížíme v kanceláři při běžném osvětlení zářivkami. Nastavení barev v ovladači tiskárny Nastavení ovladače na manuální nastavení barev může změnit vzhled výtisku. Několik voleb je určeno k tomu, aby sladily vytištěné barvy s barvami na obrazovce. Nastavení monitoru Pomocí ovládacích prvků jasu a kontrastu na monitoru můžete změnit vzhled dokumentu na obrazovce. Kromě toho též barevná teplota monitoru ovlivňuje jak teple nebo studeně barvy vypadají. Běžný monitor má několik nastavení: > 5000 K - Nejteplejší. Žlutavé nasvícení, obvykle používané vprostředí umělecké grafiky. > 6500 K - Chladnější. Blíží se podmínkám denního světla. > 9300 K - Studené. Výchozí nastavení mnoha monitorů a televizorů. (K = Kelvin, jednotka měření teploty) Zobrazení barev v aplikacích Některé grafické aplikace jako Corel Draw nebo Adobe Photoshop mohou zobrazovat barvy odlišně od kancelářských aplikací jako je Microsoft Word. Další informace najdete v nápovědě online nebo v uživatelské příručce příslušné aplikace. Typ papíru Použitý typ papíru může též významně ovlivnit vytištěné barvy. Například tisk na recyklovaném papíru vypadá méně výrazně než tisk na speciálním lesklém papíru. Barevný tisk (základy) > 40

41 Tipy pro barevný tisk Chcete-li získat z tiskárny výtisk s vyhovujícími barvami, dodržujte následující pokyny. Tisk fotografií Používejte nastavení Monitor (6500K) percepční. Pokud jsou barvy málo výrazné, zkuste použít nastavení Monitor (6500K) živý nebo Digitální fotoaparát. Tisk z kancelářských aplikací Používejte nastavení Monitor (9300K). To může být vhodné v případě potíží s určitými barvami používanými v aplikacích jako Microsoft Excel nebo Microsoft PowerPoint. Tisk určitých barev (např. loga společnosti) Disk CD-ROM ovladače tiskárny obsahuje 2 nástroje pro dosažení souladu určitých barev: nástroj Korekce barvy, nástroj Vzorník barev. Nastavení jasu a intenzity výtisku Pokud je výtisk příliš světlý nebo příliš tmavý, můžete změnit jeho nastavení pomocí ovládacího prvku jasu. Pokud jsou barvy příliš intenzivní nebo málo intenzivní, lze použít ovládací prvek sytosti. Barevný tisk (základy) > 41

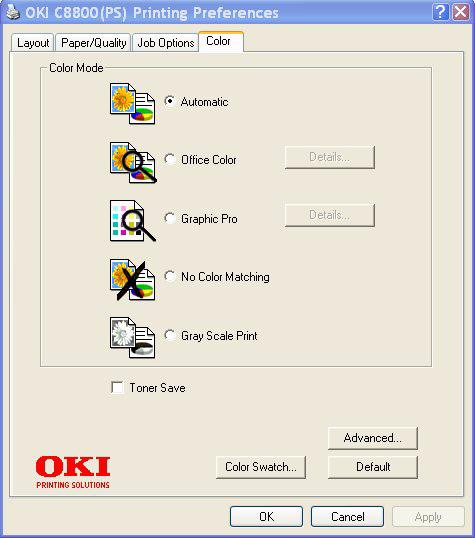

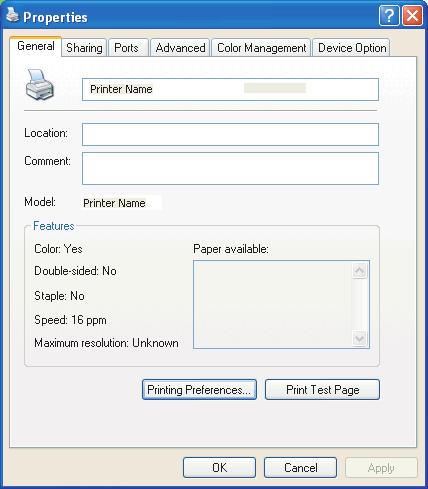

42 Přístup k volbám přizpůsobení barev Volby přizpůsobení barev v ovladači tiskárny pomohou sladit barvy na výtisku s barvami zobrazenými na obrazovce nebo s barvami z jiných zdrojů, například z digitálního fotoaparátu. Otevření voleb přizpůsobení barev z Ovládacích panelů systému Windows: 1. Otevřete okno Tiskárny (v systému Windows XP se nazývá Tiskárny a faxy). 2. Klepněte pravým tlačítkem na název tiskárny a zvolte příkaz Vlastnosti. 3. Klepněte na tlačítko Předvolby tisku (1). Otevření voleb přizpůsobení barev z aplikace systému Windows: 1. V nabídce aplikace zvolte příkaz Soubor>Tisk. 2. Klepněte na tlačítko Vlastnosti vedle názvu tiskárny. Nastavení voleb přizpůsobení barev 1. Chcete-li dosáhnout přizpůsobení barev, vyberte na kartě Barva Office možnost Rozšířené barvy. 1 Barevný tisk (základy) > 42

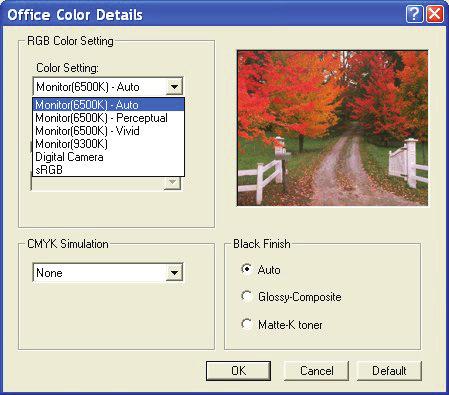

43 2. Vyberte položku Podrobnosti a vyberte z následujících možností: a b c d e (a) (b) (c) (d) (e) Monitor (6500K) percepční Optimalizován pro tisk fotografií. Při tisku barev je zdůrazněna sytost. Monitor (6500K) živý Optimalizován pro tisk fotografií, ale s ještě větší sytostí než při nastavení Monitor (6500K) percepční. Monitor (9300K) Optimalizován pro tisk grafiky z aplikací jako je sada Microsoft Office. Při tisku barev je zdůrazněna světlost. Digitální fotoaparát Optimalizován pro fotografie z digitálního fotoaparátu. Výsledky se budou lišit v závislosti na fotografovaném objektu a na podmínkách, za kterých byla fotografie pořízena. srgb Tiskárna se pokusí reprodukovat barevný rozsah srgb. To může být vhodné k dosažení přizpůsobení barev ze vstupního zařízení s rozsahem srgb, jako je např. skener nebo digitální fotoaparát. Barevný tisk (základy) > 43

44 Používání funkce Vzorník barev Před použitím funkce Vzorník barev je nutné nainstalovat nástroj Vzorník barev. Tento nástroj je k dispozici na disku CD-ROM dodávaném s tiskárnou. Funkce Vzorník barev tiskne grafy, které obsahují rozsah vzorků barev. Povšimněte si, že se nejedná o úplný rozsah barev, které může tiskárna vytisknout. Ke každému vzorku barvy jsou uvedeny odpovídající hodnoty RGB. Tuto funkci lze použít při výběru specifických barev v aplikacích, které vám umožňují zvolit vlastní hodnoty RGB. Stačí klepnout na tlačítko Vzorník barev (1) a vybrat si z nabízených voleb. 1 Příklad použití funkce Vzorník barev: Chcete vytisknout logo v určitém odstínu červené barvy. Postupujte takto: 1. Vytiskněte vzorník barev a vyberte odstín červené, který vám nejlépe vyhovuje. 2. Poznamenejte si hodnoty RGB pro požadovaný odstín. 3. Do výběru barev v používané aplikaci zadejte poznamenané hodnoty RGB. Barva loga se změní na tuto barvu. Vybraná barva RGB zobrazená na monitoru nemusí být stejná jako barva vytištěná ve vzorníku barev. Tento problém je zpravidla důsledkem rozdílu ve znázorňování barev monitorem a tiskárnou. V tomto případě není důležitý, protože vaším primárním úkolem je vytisknout požadovanou barvu. Barevný tisk (základy) > 44

45 Používání nástroje Korekce barvy Nástroj OKI Korekce barvy je k dispozici na disku CD-ROM ovladače tiskárny. Neinstaluje se při instalaci ovladače tiskárny, ale musíte ho nainstalovat zvlášt. Nástroj Korekce barvy má tyto funkce: > Umožňuje vlastní nastavení barev palety sady Microsoft Office. To je užitečné, pokud potřebujete změnit způsob tisku určité barvy. > Barvu lze nastavit změnou odstínů, sytosti a korekce gama. To je užitečné, chcete-li celkově změnit barevný výstup. Po dokončení těchto nastavení barev lze nové nastavení vybrat v ovladači tiskárny na kartě Barva. Způsob výběru nastavení provedených pomocí nástroje Korekce barvy: 1. V používané aplikaci klepněte v nabídce Soubor na příkaz Tisk. 2. Klepněte na tlačítko Vlastnosti. Zobrazí se volby ovladače tiskárny. 3. Klepněte na kartu Barva. 4. Klepněte na tlačítko Rozšířené barvy. 5. Klepněte na položku Vlastní. Vyberte nastavení barev provedené pomocí nástroje Korekce barvy. Barevný tisk (základy) > 45

46 Přizpůsobení barev (pokročilé) Tato kapitola popisuje pouze systém správy barev tiskárny. 1 2 Windows / Macintosh 3 Chcete-li získat další informace o správě barev své aplikace nebo operačního systému, přečtěte si dokumentaci dodanou s aplikačním softwarem nebo počítačem. Základy K dispozici jsou tři metody správy a nastavení barev dokumentu: 1 2 Windows / Macintosh 3 1. Správa barev v aplikaci (1). Některé aplikace pro grafiku a publikování, jako například Adobe Photoshop, Adobe Illustrator a Quark Xpress, mají vlastní integrované systémy správy barev. Viz Nastavení ovladače tiskárny pro vytvoření profilu ICC nebo žádné přizpůsobení barev na straně 73. Většina aplikací tyto funkce správy barev nemá a místo toho se spoléhá na tiskárnu nebo operační systém. 2. Správa barev operačního systému (2). Systémy Windows 2000 a XP mají správu barev Windows ICM. Mac OS X mají správu Apple ColorSync. Přizpůsobení barev (pokročilé) > 46

47 3. Správa barev tiskárny (3). Pokud tisknete dokument a upravíte nastavení v ovladači tiskárny, provede tiskárna nastavení barev. POZNÁMKA: Pokud chcete z tiskárny získat optimální výsledky, používejte pouze jeden systém správy barev. Chcete-li použít systém správy barev tiskárny, zkontrolujte, zda je vypnutá správa barev v aplikaci a v operačním systému. Použití správy barev na více úrovních může vést k neočekávaným výsledkům. Správa barev tiskárny Úvod Tiskárna má dva samostatné systémy správy barev Barva Office a Profesionální grafika. 1 2 Windows / Macintosh 3 3a 3b > Barva Office (3a) Barva Office na straně 49 > Jedná se o jednodušší systém správy barev, který je navržen tak, aby se snadno používal. Systém Barva Office je doporučen uživatelům, kteří nejsou odborníky na barvu, ale chtějí dosáhnout dobrých výsledků při tisku z programů, jako je například sada Microsoft Office. Přizpůsobení barev (pokročilé) > 47

48 > Profesionální grafika (3b) Profesionální grafika na straně 53 Tento výkonný systém správy barev je založen na profilech barev ICC. Profily lze pomocí speciálního nástroje načíst na pevný disk tiskárny a potom lze použít přizpůsobení barev pro všechny příchozí tiskové úlohy. Systém správy barev Profesionální grafika se doporučuje uživatelům, kteří jsou již obeznámeni s přizpůsobením barev založeným na profilech ICC a vyžadují vyšší stupeň kontroly barev. O barvách RGB a CMYK Některé aplikace umožňují vytvářet a upravovat dokumenty pomocí barev RGB nebo CMYK. Barvy CMYK obvykle podporují pouze profesionální aplikace pro grafiku a publikování. Většina programů podporuje pouze barvy RGB, například programy sady Microsoft Office nebo webové prohlížeče. Pokud vaše aplikace nenabízí volbu mezi barvami RGB a CMYK, lze předpokládat, že podporuje pouze barvy RGB. Barevný model RGB je založen na třech primárních barvách světla: Red (červená), Green (zelená) a Blue (modrá). Tento model používají skenery, digitální fotoaparáty a počítačové monitory. Barevný model CMYK vychází z tiskových inkoustů nebo tonerů v barvách Cyan (azurová), Magenta (purpurová), Yellow (žlutá) a Black (černá). O ovladačích tiskárny V závislosti na svém operačním systému máte někdy možnost volby z více ovladačů kompatibilních s tiskárnou. Můžete si vybrat ovladač tiskárny podle toho, zda podporuje data barev CMYK. PODPORA DAT RGB PODPORA DAT CMYK Ovladač pro jazyk PCL 5c (Windows) Ovladač pro jazyk PCL 6 (Windows) Ovladač pro jazyk PostScript (Windows) Ovladač pro jazyk PostScript (Mac) Přizpůsobení barev (pokročilé) > 48

49 Barva Office Tato část popisuje funkce ovladače tiskárny pro správu barev tiskárny Barva Office. Správa barev Barva Office obsahuje dvě různé sady možností: MOŽNOSTI RGB Monitor (6500 K) auto Monitor (6500 K) percepční Monitor (6500 K) živý MOŽNOSTI CMYK (POUZE POSTSCRIPT) SWOP EuroScale Japan Color Monitor (9300K) Digitální fotoaparát srgb POZNÁMKA: Možnosti pro data CMYK nejsou k dispozici v ovladačích tiskárny systému Windows pro jazyk PCL 5c nebo PCL 6. Tyto ovladače tiskárny podporují pouze data barev RGB. Možnosti správy Barva Office sice umožňují nastavit data CMYK, ale důrazně se doporučuje, abyste místo toho použili možnosti správy Profesionální grafika. Tisknete-li data CMYK, poskytují možnosti správy Profesionální grafika vyšší účinek a flexibilitu. Přizpůsobení barev (pokročilé) > 49

50 Barva Office možnosti RGB Správa barev Barva Office poskytuje souhrn několika předvolených hodnot přizpůsobení barev pro data RGB. Každá z těchto předvoleb mění barvu výtisku mírně odlišným způsobem. Tyto možnosti přizpůsobení barev RGB jsou k dispozici ve všech ovladačích tiskárny. PŘEDVOLBA Monitor (6500 K) auto Monitor (6500 K) percepční Monitor (6500 K) živý Monitor (9300K) Digitální fotoaparát srgb VYSVĚTLENÍ Výběr optimální předvolby souladu barev závisí na typu dokumentu. Při tisku fotografií se vybere možnost 6500 K percepční. Při tisku grafiky a textu se vybere možnost 6500 K živý. Optimalizováno pro tisk fotografií. Při tisku barev je zdůrazněna sytost. Optimalizováno pro tisk fotografií a kancelářské grafiky. Tiskárna používá ještě vyšší saturaci než při nastavení Monitor (6500k) percepční. Při tisku barev je zdůrazněna světlost. Použijte toto nastavení, máte-li problém dosáhnout správných barev při tisku z aplikací sady Microsoft Office. Optimalizováno pro fotografie z digitálního fotoaparátu. Výsledky se budou lišit v závislosti na fotografovaném objektu a na podmínkách, za kterých byla fotografie pořízena. Tiskárna se pokusí reprodukovat barevný rozsah srgb. To může být vhodné k dosažení přizpůsobení barev ze vstupního zařízení s rozsahem srgb, jako je např. skener nebo digitální fotoaparát. Přizpůsobení barev (pokročilé) > 50

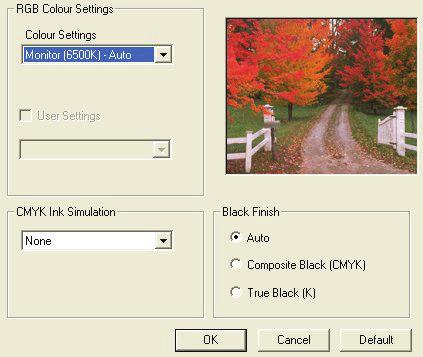

51 Windows Tyto informace se týkají ovladačů systému Windows pro jazyk PCL 5c, PCL 6 a PostScript. 1. Na kartě [Barva] ovladače tiskárny vyberte možnost [Barva Office] (1) a klepněte na tlačítko [Možnosti] Vyberte předvolbu ze seznamu [Možnosti přizpůsobení barvy] (2). Mac OS X POZNÁMKA: Při tisku z některých aplikací v systému Mac OS X nemusejí tyto možnosti přizpůsobení barev RGB ovlivnit barvu výtisku. Pokud zjistíte, že se po použití některé předvolby Barva Office barvy na výtisku nezměnily, není aplikace kompatibilní s tímto typem přizpůsobení barev tiskárny. Uživatelé systému Mac OS X 10.3.x mohou alternativně nastavit barvu dokumentu pomocí filtrů ColorSync Quartz. Přizpůsobení barev (pokročilé) > 51

52 1. V aplikaci zvolte příkaz [Soubor] [Tisk] Z nabídky [Tiskárna] (1) vyberte model tiskárny. 3. Vyberte možnost [Funkce tiskárny] (2). 4. Z nabídky [Sady funkcí] (3) vyberte příkaz [Možnosti barev]. 5. Z nabídky [Režim barvy] (4) vyberte možnost [Barva Office]. 6. Z nabídky [Sady funkcí] (5) vyberte příkaz [Barvy Barva Office] Vyberte předvolbu [Barva Office] (6), kterou chcete použít. Přizpůsobení barev (pokročilé) > 52

53 Vlastní nastavení barvy Office RGB pomocí nástroje Oprava barev (Windows) Pokud předvolby Barva Office nevyhovují vašim požadavkům, poskytuje nástroj Oprava barev možnosti dalšího nastavení. Nástroj Oprava barev poskytuje dvě metody úprav nastavení Barva Office: 1. Lze nastavit celkový vzhled výtisku úpravou hodnot Odstín, Sytost a Gama. 2. Je možné nastavit konkrétní barvy palety používané v aplikacích sady Microsoft Office. Tato nastavení ovlivňují pouze jednotlivé barvy palety. Profesionální grafika Tato část popisuje možnosti přizpůsobení barev, které poskytuje systém Profesionální grafika. Systém přizpůsobení barev Profesionální grafika je založen na profilech ICC. Tyto profily lze načíst do tiskárny pomocí nástroje Asistent profilu a potom vybrat v ovladači tiskárny. Při odeslání úlohy do tiskárny jsou profily ICC použity na tiskovou úlohu v tiskárně. POZNÁMKA: Některé funkce systému přizpůsobení barev Profesionální grafika lze použít pouze v případě, že je tiskárna vybavena pevným diskem. Pevný disk tiskárny je nutný, pokud chcete do tiskárny načíst a použít vlastní profily ICC. Interní pevný disk tiskárny je u některých modelů volitelné příslušenství. Pokud tiskárna pevný disk neobsahuje, lze pouze vybrat výchozí výrobní profily, které jsou vestavěné v tiskárně. Jak lze používat systém přizpůsobení barev Profesionální grafika? Systém přizpůsobení barev Profesionální grafika je výkonný a flexibilní. Následuje několik příkladů použití systému přizpůsobení barev Profesionální grafika: Přizpůsobení barev tiskárny se vstupním zařízením RGB Pomocí profilů ICC skeneru, digitálního fotoaparátu nebo monitoru lze zajistit přizpůsobení barev tiskárny se vstupním zařízením. Přizpůsobení barev (pokročilé) > 53

54 Simulace tiskárny Tiskárna může simulovat barevný výstup jiné tiskárny, dokonce i při tisku dokumentů RGB. Chcete-li dosáhnout optimálních výsledků, používejte při simulaci barevného výstupu jiných tiskáren dokumenty CMYK. Simulace inkoustových barev CMYK Tiskárna může simulovat barevný výstup komerční tiskárny (inkousty SWOP, Euroscale nebo Japan Color). Přesnější barvy tiskárny Pokud jste vytvořili vlastní profily pomocí softwaru na vytváření profilů ICC jiného dodavatele, můžete je načíst do tiskárny a použít při tisku. Typy podporovaných profilů ICC Systém přizpůsobení barev Profesionální grafika podporuje čtyři třídy profilů ICC: TYP PROFILU Zdroj RGB (vstup RGB) Simulace CMYK (vstup CMYK) Tiskárna (výstup CMYK) Spojovací profil POPIS Tyto profily popisují zařízení, pomocí kterého byla zachycena data RGB (např. skener nebo digitální fotoaparát). Vstupní profil RGB může být také profil monitoru, pokud potřebujete zajistit soulad s obrazovkou. Tyto profily popisují zařízení CMYK, jehož barvy chcete simulovat. Zpravidla to může být tiskárna jiného výrobce nebo ofsetová tiskárna. Profily pro komerční tiskové inkousty, jako např. SWOP nebo Euroscale, jsou již vestavěné v tiskárně. Tento profil popisuje barevné vlastnosti vaší tiskárny. V tiskárně jsou již vestavěné výchozí výrobní profily, ale v případě potřeby je můžete nahradit svými vlastními. Jedná se o speciální typ profilu ICC, který převádí přímo mezi dvěma prostory CMYK. Spojovací profil může například přímo převádět z prostoru CMYK jiné tiskárny na prostor CMYK vaší tiskárny. Přizpůsobení barev (pokročilé) > 54

55 Pracovní postup systému Profesionální grafika přehled Používání systému přizpůsobení barev Profesionální grafika má tři kroky: 1. Získání nebo vytvoření profilů ICC (viz dále) 2. Načtení profilů ICC na pevný disk tiskárny (strana 55) 3. Výběr profilů ICC v ovladači tiskárny při tisku (strana 57) Krok 1 Získání nebo vytvoření profilů ICC Kde lze získat požadované profily? TYP PROFILU Zdroj RGB (vstup RGB) Simulace CMYK (vstup CMYK) Tiskárna (výstup CMYK) Spojovací profil MOŽNOSTI ZÍSKÁNÍ PROFILŮ Zdrojové profily RGB lze získat od výrobce skeneru, fotoaparátu nebo monitoru. Simulační profil lze získat u výrobce tiskárny, kterou chcete simulovat. Výchozí výrobní profily vaší tiskárny jsou vestavěné. Požadujete-li vyšší přesnost, můžete vytvořit vlastní profil tiskárny pomocí softwaru na vytváření profilů ICC jiného dodavatele. Spojovací profily můžete vytvořit pomocí softwaru na vytváření profilů ICC jiného dodavatele. Uvědomte si, že některé programy na vytváření profilů ICC neumožňují vytvářet spojovací profily. Krok 2 Načtení profilů ICC na pevný disk tiskárny Profily lze načíst na pevný disk tiskárny pomocí nástroje Asistent profilu. Použití nástroje Asistent profilu 1. Spust te nástroj Asistent profilu. 2. Výběr tiskárny Pokud nástroj Asistent profilu používáte poprvé, měli byste povolit, aby vyhledal kompatibilní tiskárny. Vyberte typy připojení, které chcete prohledat USB nebo Sít (TCP/IP) a klepněte na tlačítko [Start]. Pokud znáte adresu IP tiskárny, můžete ji zadat ručně. Přizpůsobení barev (pokročilé) > 55

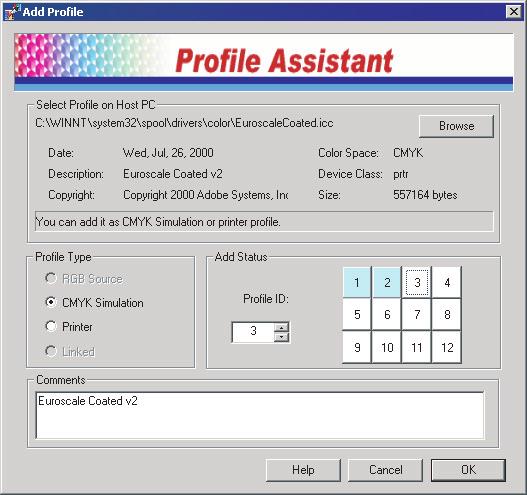

56 3. Hlavní okno nástroje Asistent profilu zobrazuje profily, které jsou uloženy na pevném disku vybrané tiskárny. Načtení nového profilu do tiskárny: (a) (b) (c) (d) (e) Klepněte na tlačítko [Přidat]. Vyberte profil ICC na pevném disku počítače. Po výběru profilu jej můžete přidat do tiskárny jako jeden ze čtyř typů profilu Zdroj RGB, Simulace CMYK, Tiskárna nebo Spojovací. Dostupné možnosti závisí na vybraném profilu ICC. Pokud jste například vybrali profil CMYK, bude pravděpodobně možné přidat jej do tiskárny pouze jako výstupní profil Simulace CMYK nebo Tiskárna. Vyberte číslo od 1 do 12. Toto číslo umožňuje určit profil v ovladači tiskárny. 1 2 (f) Chcete-li načíst profil ICC do tiskárny, klepněte na tlačítko [OK]. Přizpůsobení barev (pokročilé) > 56

57 Krok 3 Výběr profilů ICC v ovladači tiskárny Položky vybrané v ovladači tiskárny závisí na úkolu přizpůsobení barev, který chcete provést. Příklady výběru profilů ICC pro různé úkoly přizpůsobení barev jsou uvedeny v dalších částech této příručky. Přizpůsobení barev pro monitor, skener nebo fotoaparát Systém přizpůsobení barev Profesionální grafika lze použít k dosažení souladu barev tiskárny se vstupním zařízením RGB, jako je například monitor, skener nebo digitální fotoaparát Data RGB 4. Vytištěný dokument 2. Zdrojový profil RGB 5. Skener, monitor, fotoaparát atd. 3. Výstupní profil tiskárny 6. Ponechejte nastavenu možnost Auto nebo vyberte vlastní profil. Chcete-li zajistit soulad se vstupním zařízením RGB, načtěte nejdříve zdrojový profil RGB a profil tiskárny (volitelné) na pevný disk tiskárny pomocí nástroje Asistent profilu. Viz část Použití nástroje Asistent profilu na straně 55. Po načtení profilů zvolte příslušná nastavení v ovladači tiskárny. Tato nastavení jsou popsána v další části (Windows strana 58, Mac OS X strana 59). Přizpůsobení barev (pokročilé) > 57

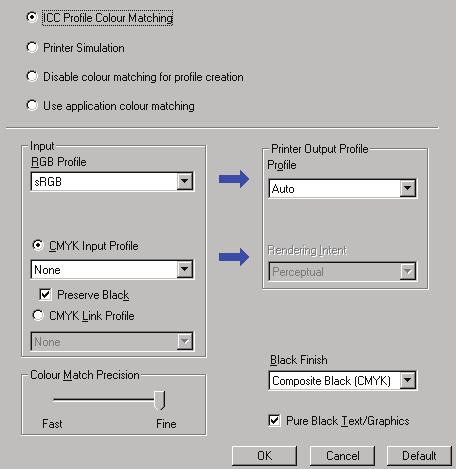

58 Windows Tyto informace se týkají ovladačů systému Windows pro jazyk PCL 5c, PCL 6 a PostScript. Chcete-li dosáhnout souladu barev se vstupním zařízením RGB, jako je např. monitor, skener nebo digitální fotoaparát, vyberte v ovladači tiskárny následující možnosti: 1. Na kartě [Barva] ovladače tiskárny vyberte možnost [Profesionální grafika] (1) a klepněte na tlačítko [Možnosti] Vyberte položku [Profil ICC přizpůsobení barvy] (2). 3. Vyberte profil ICC odpovídající zařízení, se kterým chcete zajistit soulad, jako je například monitor, skener nebo digitální fotoaparát (3). Nezapomeňte, že názvy Zdroj RGB 1, Zdroj RGB 2 atd. se týkají čísla přiřazeného profilu v nástroji Asistent profilu. Viz část Použití nástroje Asistent profilu na straně 55. Přizpůsobení barev (pokročilé) > 58

59 4. Vyberte výstupní profil tiskárny (4). Pokud je vybrána možnost [Auto], použijí se výchozí výrobní profily vestavěné v tiskárně. Jestliže jste vytvořili vlastní profil tiskárny pomocí softwaru na vytváření profilů, vyberte jej zde. POZNÁMKA: Pokud jste vybrali vlastní výstupní profil tiskárny (4), budete mít také možnost nastavit vykreslení. Viz část Vykreslení na straně 71. Mac OS X 1. Zvolte příkaz [Soubor] [Tisk] Z nabídky [Tiskárna] (1) vyberte model tiskárny. 3. Vyberte možnost [Funkce tiskárny] (2). 4. Z nabídky [Sady funkcí] (3) vyberte příkaz [Možnosti barev]. 5. Z nabídky [Režim barvy] (4) vyberte příkaz [Profesionální grafika]. Přizpůsobení barev (pokročilé) > 59

60 6. Z nabídky [Sady funkcí] (5) vyberte příkaz [Barva Profesionální grafika 1] Z nabídky [Úkol přizpůsobení barev] (6) vyberte příkaz [Profil ICC přizpůsobení barvy]. 8. Z nabídky [Sady funkcí] (7) vyberte příkaz [Barva Profesionální grafika 2]. 7 8 Přizpůsobení barev (pokročilé) > 60

61 9. Z nabídky [Zdrojový profil RGB] (8) vyberte profil ICC odpovídající zařízení, se kterým chcete zajistit soulad, jako je například monitor, skener nebo digitální fotoaparát. Nezapomeňte, že názvy Zdroj RGB 1, Zdroj RGB 2 atd. se týkají čísla přiřazeného profilu v nástroji Asistent profilu. Viz část Použití nástroje Asistent profilu na straně Z nabídky [Sady funkcí] vyberte možnost [Barva Profesionální grafika 3] (9) Z nabídky [Výstupní profil tiskárny] vyberte profil své tiskárny (10). 12. Pokud je vybrána možnost Auto, použijí se výchozí výrobní profily vestavěné v tiskárně. Jestliže jste vytvořili vlastní profil tiskárny pomocí softwaru na vytváření profilů, vyberte jej zde a zvolte vykreslení (viz Vykreslení na straně 71). Přizpůsobení barev (pokročilé) > 61

62 Simulace jiné tiskárny zdrojová data RGB Systém přizpůsobení barev Profesionální grafika umožňuje simulovat barevný výstup jiné tiskárny Data RGB 4. Vytištěný dokument 2. Zdrojový profil RGB 5. Skener, monitor, fotoaparát atd. 3. Výstupní profil tiskárny 6. Ponechejte nastavenu možnost Auto nebo vyberte vlastní profil. POZNÁMKA: Uvědomte si, že pokud má zařízení, které chcete simulovat, jiné možnosti barev než vaše tiskárny, nemusí být přesná simulace barev možná. Může být například obtížné reprodukovat přesně barvy inkoustové tiskárny na tiskárně používající toner. Rozdíly v rozsahu tisknutelných barev mezi různými zařízeními mohou navíc způsobit nepřesnosti v simulaci pomocí zdrojových dat RGB. Chcete-li dosáhnout optimálních výsledků při simulaci barevného výstupu jiných tiskáren, důrazně se doporučuje použít jako zdroj data CMYK. Viz Simulace inkoustových barev CMYK zdrojová data CMYK na straně 67. Pokud chcete simulovat výstup jiné tiskárny, musíte pomocí nástroje Asistent profilu načíst do své tiskárny alespoň dva profily: > Zdrojový profil RGB > Cílový profil simulace > Výstupní profil tiskárny (volitelný) Po načtení profilů zvolte příslušná nastavení v ovladači tiskárny. Tato nastavení jsou popsána v další části (Windows strana 63, Mac OS X strana 59). Přizpůsobení barev (pokročilé) > 62

63 Windows Pokud používáte zdrojový dokument RGB, simulujte výstup jiné tiskárny výběrem následujících nastavení v ovladači tiskárny: 1. Na kartě [Barva] ovladače tiskárny vyberte možnost [Profesionální grafika] (1) a klepněte na tlačítko [Možnosti] Vyberte možnost [Simulace tiskárny] (2). 3. Vyberte profil ICC odpovídající zařízení, které se používá při zachycení nebo zobrazení zdrojového dokumentu. Může se jednat o monitor, skener nebo digitální fotoaparát (3). 4. Nezapomeňte, že názvy Zdroj RGB 1, Zdroj RGB 2 atd. se týkají čísla přiřazeného profilu v nástroji Asistent profilu. Viz část Použití nástroje Asistent profilu na straně Vyberte cílový profil simulace (4). 6. Tento profil odpovídá tiskárně, kterou chcete simulovat. Přizpůsobení barev (pokročilé) > 63

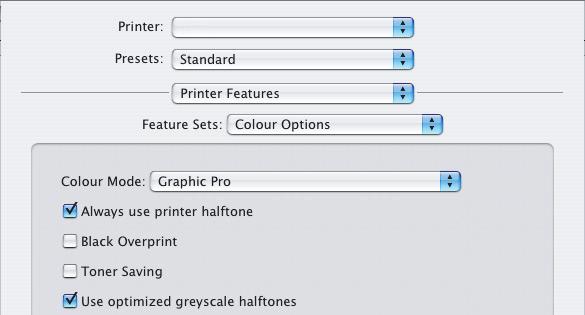

64 7. Chcete-li získat černé a šedé odstíny, které se tisknou pouze pomocí černého toneru, zaškrtněte políčko [Zachovat černou]. Tato funkce sice zajistí lepší kvalitu tisku, ale černé a šedé odstíny nebudou simulovány přesně. 8. Vyberte výstupní profil tiskárny (5). 9. Pokud je vybrána možnost [Auto], použijí se výchozí výrobní profily vestavěné v tiskárně. Jestliže jste vytvořili vlastní profil tiskárny pomocí softwaru na vytváření profilů, vyberte jej zde a zvolte vykreslení. Viz část Vykreslení na straně 71. Mac OS X 1. Zvolte příkaz [Soubor] [Tisk]. 2. Z nabídky [Tiskárna] (1) vyberte model tiskárny Vyberte možnost [Funkce tiskárny] (2). 4. Z nabídky [Sady funkcí] (3) vyberte příkaz [Možnosti barev]. 5. Z nabídky [Režim barvy] (4) vyberte příkaz [Profesionální grafika]. Přizpůsobení barev (pokročilé) > 64

65 6. Z nabídky [Sady funkcí] (5) vyberte příkaz [Barva Profesionální grafika 1] Z nabídky [Úkol přizpůsobení barev] (6) vyberte příkaz [Simulace tiskárny]. Chcete-li získat černé a šedé odstíny, které se tisknou pouze pomocí černého toneru, zaškrtněte políčko [Zachovat černou]. Tato funkce sice zajistí lepší kvalitu tisku, ale černé a šedé odstíny nebudou simulovány přesně. 8. Z nabídky [Sady funkcí] (7) vyberte příkaz [Barva Profesionální grafika 2] Z nabídky [Zdrojový profil RGB] (8) vyberte profil ICC odpovídající zařízení, se kterým chcete zajistit soulad, jako je například monitor, skener nebo digitální fotoaparát. Nezapomeňte, že názvy Zdroj RGB 1, Zdroj RGB 2 atd. se týkají čísla přiřazeného profilu v nástroji Asistent profilu. Viz část Použití nástroje Asistent profilu na straně 55. Přizpůsobení barev (pokročilé) > 65

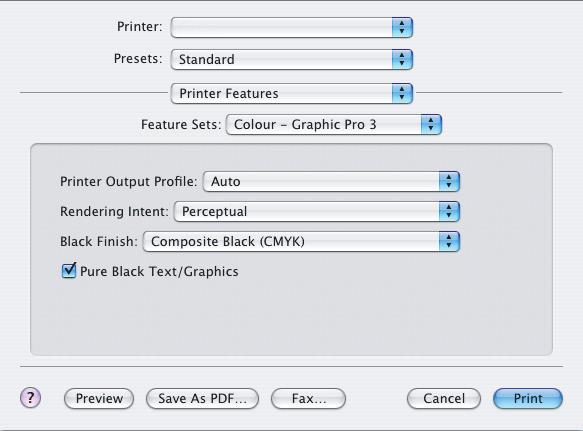

66 10. Z nabídky [Cílový profil simulace] (9) vyberte profil zařízení, které chcete simulovat. Nezapomeňte, že názvy Zdroj CMYK 1, Zdroj CMYK 2 atd. se týkají čísla přiřazeného profilu v nástroji Asistent profilu. Viz část Použití nástroje Asistent profilu na straně Z nabídky [Sady funkcí] (10) vyberte příkaz [Barva Profesionální grafika 3] Z nabídky [Výstupní profil tiskárny] (11) vyberte profil své tiskárny. Pokud je vybrána možnost [Auto], použijí se výchozí výrobní profily vestavěné v tiskárně. Jestliže jste vytvořili vlastní profil tiskárny pomocí softwaru na vytváření profilů, vyberte jej zde a zvolte vykreslení (viz Vykreslení na straně 71). Přizpůsobení barev (pokročilé) > 66

67 Simulace inkoustových barev CMYK zdrojová data CMYK Systém přizpůsobení barev založený na profilech ICC umožňuje simulovat výstup na komerčních tiskárnách. Můžete si vybrat typy inkoustů, které se nejčastěji používají v různých světových regionech: > Euroscale Evropa > Swop severní Amerika > Toyo Japonsko Chcete-li tisknout simulace inkoustových barev CMYK, musíte použít dodaný ovladač tiskárny pro jazyk PostScript Data CMYK 4. Vytištěný dokument 2. Vstupní profil CMYK 5. Zařízení CMYK, které chcete simulovat (např. tiskárnaswop) 3. Výstupní profil tiskárny 6. Ponechejte nastavenu možnost Auto nebo vyberte vlastní profil. Simulaci inkoustových barev CMYK lze sice provádět pomocí možností systému Barva Office v ovladači tiskárny, ale doporučuje se provádět tyto simulace pomocí systému přizpůsobení barev Profesionální grafika, protože poskytuje další možnosti nastavení, jako například použití funkce Zachovat černou nebo zadání alternativního výstupního profilu tiskárny. Pokyny pro použití simulací inkoustových barev jsou uvedeny v další části (Windows strana 68, Mac OS X strana 69). Windows 5 6 POZNÁMKA: Tyto informace se týkají pouze ovladačů systému Windows pro jazyk PostScript. Přizpůsobení barev (pokročilé) > 67

68 Používáte-li zdrojový dokument CMYK, proveďte simulaci inkoustových barev CMYK pomocí následujícího nastavení ovladače tiskárny: Na kartě [Barva] ovladače tiskárny vyberte možnost [Profesionální grafika] (1) a klepněte na tlačítko [Možnosti]. 2. Vyberte položku [Profil ICC přizpůsobení barvy] (2). 3. Vyberte hodnotu [Vstupní profil CMYK] (3) odpovídající zařízení, se kterým chcete zajistit soulad, jako je například tiskárna SWOP nebo Euroscale. Pokud chcete použít jiný profil inkoustu CMYK, vyberte jej zde jako příslušný profil Zdroj CMYK x. Nezapomeňte, že názvy Zdroj CMYK 1, Zdroj CMYK 2 atd. se týkají čísla přiřazeného profilu v nástroji Asistent profilu. Viz část Použití nástroje Asistent profilu na straně 55. Možnost [Zachovat černou] použijte, chcete-li zachovat původní informace o šedé komponentě (kanál K). Pokud je možnost [Zachovat černou] vypnutá, mohou se šedé prvky tisknout pomocí směsi toneru CMYK namísto pouze toneru K (černý). Přizpůsobení barev (pokročilé) > 68

69 4. Vyberte výstupní profil tiskárny (4). Pokud je vybrána možnost [Auto], použijí se výchozí výrobní profily vestavěné v tiskárně. Jestliže jste vytvořili vlastní profil tiskárny pomocí softwaru na vytváření profilů, vyberte jej zde. Pokud jste vybrali jiný profil než [Auto], vyberte [Vykreslení] (5). (Viz část Vykreslení na straně 71.) Mac OS X Používáte-li zdrojový dokument CMYK, proveďte simulaci inkoustových barev CMYK pomocí následujícího nastavení ovladače tiskárny: 1. Zvolte příkaz [Soubor] [Tisk] Z nabídky [Tiskárna] (1) vyberte model tiskárny. 3. Vyberte možnost [Funkce tiskárny] (2). 4. Z nabídky [Sady funkcí] (3) vyberte příkaz [Možnosti barev]. 5. Z nabídky [Režim barvy] (4) vyberte příkaz [Profesionální grafika]. 6. Z nabídky [Sady funkcí] (5) vyberte příkaz [Barva Profesionální grafika 1]. 5 6 Přizpůsobení barev (pokročilé) > 69

70 7. Z nabídky [Úkol přizpůsobení barev] (6) vyberte příkaz [Profil ICC přizpůsobení barvy]. Možnost [Zachovat černou] použijte, chcete-li zachovat původní informace o šedé komponentě (kanál K). Pokud je možnost [Zachovat černou] vypnutá, mohou se šedé prvky tisknout pomocí směsi toneru CMYK namísto pouze toneru K (černý). 8. Z nabídky [Sady funkcí] (7) vyberte příkaz [Barva Profesionální grafika 2] Z nabídky [Typ profilu CMYK] (8) vyberte příkaz [Vstupní profil CMYK]. 10. Z nabídky [Zdroj vstupního profilu CMYK] (9) vyberte vstupní profil CMYK odpovídající zařízení, se kterým chcete zajistit soulad, jako je například tiskárna SWOP nebo Euroscale. Pokud chcete použít jiný profil inkoustu CMYK, vyberte jej zde jako příslušný profil Zdroj CMYK x. Nezapomeňte, že názvy Zdroj CMYK 1 atd. se týkají čísla přiřazeného profilu v nástroji Asistent profilu. Viz část Použití nástroje Asistent profilu na straně 55. Přizpůsobení barev (pokročilé) > 70

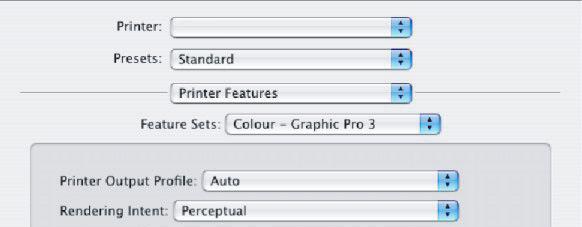

71 11. Z nabídky [Sady funkcí] vyberte možnost [Barva Profesionální grafika 3] (10) Z nabídky [Výstupní profil tiskárny] (11) vyberte profil své tiskárny. Vykreslení Pokud je vybrána možnost [Auto], použijí se výchozí výrobní profily vestavěné v tiskárně. Jestliže jste vytvořili vlastní profil tiskárny pomocí softwaru na vytváření profilů, vyberte jej zde a zvolte vykreslení (viz Vykreslení na straně 71). Pokud při výběru výstupního profilu tiskárny vyberete kterýkoli jiný profil než [Auto], můžete vybrat Vykreslení. Vykreslení jsou v podstatě sady pravidel určující zpracování barev, které spadají mimo oblast tisknutelných barev. Vyberte vykreslení, které nejlépe vyhovuje tištěnému dokumentu. Percepční Tato možnost se doporučuje při tisku fotografií. Percepční vykreslení obvykle při tisku sníží sytost všech barev. Díky tomu se do rozsahu tiskárny dostanou netisknutelné barvy a zároveň zůstanou zachovány poměry barev. Sytost Tato možnost se doporučuje při tisku obchodní grafiky, pokud chcete dosáhnout živých barev. Při tomto nastavení nemusí být barvy přesné, protože důraz je kladen na zachování sytosti. Přizpůsobení barev (pokročilé) > 71

72 Relativní kolorimetrika Tato možnost je optimální při tisku plných barev a odstínů. Možnost Relativní kolorimetrika použijte při tisku z kreslicího programu, jako je například Adobe Illustrator nebo Macromedia Freehand. Absolutní kolorimetrika Tato možnost se doporučuje, pokud na své tiskárně kontrolujete obrázky, které jsou určeny k výstupu na komerční tiskárně. Důsledkem může být viditelný barevný nádech výtisku, protože se tiskárna pokusí simulovat i bělost papíru cílového zařízení. Pouze černý text/grafika Při tisku dokumentu se často čistě černé odstíny netisknou výhradně pomocí černého toneru. Místo toho se tyto čistě černé odstíny někdy převádějí a tisknou pomocí směsi tonerů CMYK. Použití funkce Pouze černý text/grafika zajišt uje, že čistě černý text a grafika v dokumentu se vytisknou pouze pomocí černého toneru. To znamená, že následující barvy v dokumentu budou vytištěny pouze pomocí černého toneru: RGB Red (červená) = 0, Green (zelená) = 0, Blue (modrá) = 0 CMYK Cyan (azurová) = 0%, Yellow (žlutá) = 0%, Magenta (purpurová) = 0%, Black (černá) = 100% Přesnost přizpůsobení barvy Když tiskárna zajišt uje přizpůsobení barev, musí provádět mnoho výpočtů při převodech mezi různými barevnými formáty (RGB, CMYKatd.). Tyto výpočty mohou určitou dobu trvat. Možnost [Přesnost přizpůsobení barvy] umožňuje zvolit mezi přizpůsobením barev vyšší kvality (spotřebuje více času) a rychlejším, ale méně přesným přizpůsobením barev. Přizpůsobení barev (pokročilé) > 72

73 Nastavení ovladače tiskárny pro vytvoření profilu ICC nebo žádné přizpůsobení barev Pokud vytváříte profily ICC pomocí softwaru jiného dodavatele, vyberte možnost [Zakázat přizpůsobení barvy pro vytvoření profilu]. Tato možnost vypne všechny funkce správy barev tiskárny a také zabrání tomu, aby tiskárna omezovala sílu vrstvy toneru. Používáte-li přizpůsobení barev v aplikaci, vyberte možnost [Použít přizpůsobení barvy v aplikaci]. Tato možnost vypne všechny funkce správy barev tiskárny. (Mac OS X strana 74.) Windows PCL 1. Na kartě [Barva] ovladače tiskárny vyberte možnost [Profesionální grafika] (1) a klepněte na tlačítko [Možnosti]. 2. Pokud vytváříte profil ICC pomocí softwaru na vytváření profilů od jiného dodavatele, vyberte možnost [Zakázat přizpůsobení barvy pro vytvoření profilu] (2). Pokud chcete vypnout všechny funkce správy barev tiskárny a použít přizpůsobení barev v aplikaci, vyberte možnost [Použít přizpůsobení barvy v aplikaci] (3) Přizpůsobení barev (pokročilé) > 73

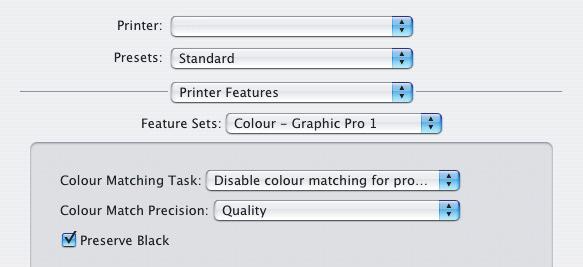

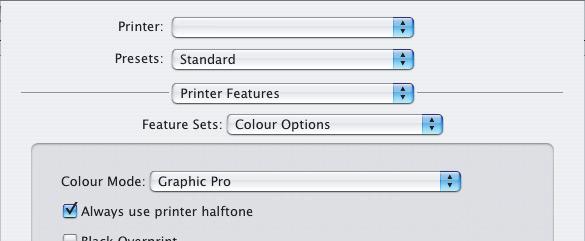

74 Mac OS X 1. Zvolte příkaz [Soubor] [Tisk] Z nabídky [Tiskárna] (1) vyberte model tiskárny. 3. Vyberte možnost [Funkce tiskárny] (2). 4. Z nabídky [Sady funkcí] (3) vyberte příkaz [Možnosti barev]. 5. Z nabídky [Režim barvy] (4) vyberte příkaz [Profesionální grafika]. 6. Z nabídky [Sady funkcí] (5) vyberte příkaz [Barva Profesionální grafika 1] Z nabídky [Úkol přizpůsobení barev] (6) vyberte příkaz [Zakázat přizpůsobení barvy pro vytvoření profilu], pokud vytváříte profil ICC pomocí softwaru na vytváření profilů od jiného dodavatele. Pokud chcete vypnout všechny funkce správy barev tiskárny a použít přizpůsobení barev v aplikaci, vyberte možnost [Použít přizpůsobení barvy v aplikaci]. Přizpůsobení barev (pokročilé) > 74

75 Možnosti dokončování Vaše tiskárna poskytuje mnoho různých možností dokončování dokumentu, pomocí kterých můžete kontrolovat výslednou podobu vytištěného dokumentu. V závislosti na zapojených hardwarových součástech, at již jsou dodávány standardně nebo jako volitelné vybavení, a na modelu tiskárny může systém nabízet řadu možností. Podrobné informace o těchto možnostech viz: > Tisk brožury (použití) na straně 76 > Snášení na straně 79 > Separace barev na straně 82 > Oddělování tiskových úloh ve frontě na straně 83 > Tisk první stránky na straně 85 > Vlastní velikost stránky na straně 86 > Oboustranný (duplexní) tisk na straně 91 > Tisk více stránek na jeden list (Až N) na straně 94 > Tisk plakátu na straně 97 > Přizpůsobit na stránku na straně 98 > Vodotisky na straně 99 Přizpůsobení barev (pokročilé) > 75

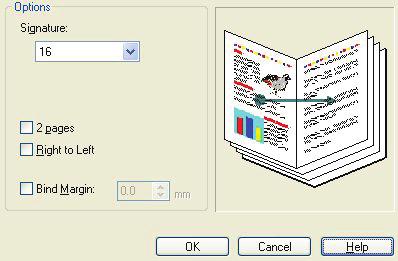

76 Tisk brožury (použití) Tisk brožury v ovladačích systému Windows umožňuje tisk vícestránkových dokumentů, jejichž stránky jsou seřazeny a uspořádány tak, aby bylo možné dokončený výstup složit jako brožuru. Stránky formátu A4 jsou obvykle zmenšeny na formát A5 a vytištěny vedle sebe na obou stranách papíru ve formátu A4, aby bylo možné papír složit jako brožuru. Protože tato funkce tiskne na obě strany papíru, vyžaduje instalaci duplexní jednotky v tiskárně a 256 MB další paměti (celkem 512 MB). POZNÁMKY: 1. Chcete-li zjistit velikost aktuálně instalované paměti, vytiskněte pomocí ovládacího panelu tiskárny konfigurační stránku. 2. Některé aplikace tisk brožur nepodporují, ale většina ano. 3. Tato funkce není k dispozici v ovladačích systému Macintosh. Používáte-li ovladač pro jazyk PostScript a plánujete tisk dlouhého dokumentu (více než asi 16 stránek), můžete jej vytisknout po částech v rozsahu 8 nebo 16 stránek. Tento postup se nazývá signatura aumožňuje, abyste se při vytváření brožury vyhnuli skládání příliš silného stohu papíru. Dokument bude potom vytištěn jako řada brožur, které můžete složit nad sebe. Toto uspořádání je obvykle pohlednější. Výše uvedená hlediska se nevztahují na použití ovladače pro jazyk PCL, protože lze signaturu nastavit v rámci ovladače a dlouhé dokumenty je možné přímo tisknout jako řadu brožur. Všimněte si, že počet stránek v brožuře je vždy násobkem čtyř, protože se tisknou dvě stránky na každou stranu jednotlivých listů papíru. Pokud není počet stránek dokumentu násobkem čtyř, bude poslední jedna, dvě nebo tři stránky složené brožury prázdné. Přizpůsobení barev (pokročilé) > 76

77 Windows PostScript 1. V ovladači na kartě [Rozložení] vyberte z rozevíracího seznamu [Stránky na list] možnost [Brožura]. 2. Zkontrolujte, zda je možnost oboustranného tisku nastavena na hodnotu [Otočit na krátké hraně]. POZNÁMKA: Pokud není volba Brožura zobrazena, zkontrolujte, zda je v ovladači povolena možnost Duplex. ( Nastavení možností zařízení v ovladači na straně 29) Přizpůsobení barev (pokročilé) > 77

78 Windows PCL 1. V ovladači na kartě [Nastavení] vyvolejte libovolné uložené [nastavení ovladače], které chcete použít. 2. Z rozevíracího seznamu [Dokončovací režim] zvolte možnost [Brožura] a klepněte na položku [Možnosti]. 3. V okně Možnosti můžete nastavit velikost [signatury], počet [stránek] na jednu stranu papíru a [Okraj na vazbu], pokud bude dokument silnější. Obrázek v tomto okně znázorňuje účinky všech provedených nastavení. POZNÁMKA: Pokud není volba Brožura zobrazena, zkontrolujte, zda je v ovladači povolena možnost Duplex. (Viz část Nastavení možností zařízení v ovladači na straně 29) Přizpůsobení barev (pokročilé) > 78

79 Snášení Tato funkce umožňuje tisk více kopií vícestránkového dokumentu tak, aby byly stránky jednotlivých kopií seřazeny. Stránky bez snášení se tisknou takto Stránky se snášením se tisknou takto Snášení v aplikaci Některé aplikace mají v možnostech tisku funkci snášení. V tomto případě zajišt uje snášení dokumentu aplikace a může úlohu do tiskárny odeslat vícekrát. Tato metoda je obecně pomalejší, ale může být spolehlivější. Snášení v tiskárně Tato část popisuje funkci snášení, která je vestavěna do ovladači tiskárny. V tomto případě se úloha dočasně ukládá do paměti tiskárny nebo na pevný disk v tiskárně (pokud je instalován) a snášení zajišt uje tiskárna. Tato metoda je obvykle rychlejší, ale nemusí fungovat ze všech aplikací. Pokud při použití snášení v tiskárně nastanou potíže, použijte místo ní možnost snášení v možnostech tisku příslušné aplikace. Přizpůsobení barev (pokročilé) > 79

80 Windows 1. Používáte-li ovladač pro jazyk PCL, nejdříve na kartě [Nastavení] zvolte libovolná [nastavení ovladače], která chcete použít. Viz část Vyvolání uložených nastavení ovladače na straně Na kartě [Možnosti úlohy] zvolte z rozevíracího seznamu [Kopie] počet kopií, chcete vytisknout. 3. Zaškrtněte políčko [Snášení]. Mac OS X 1. Zvolte příkaz [Soubor] [Tisk] Z nabídky [Tiskárna] (1) vyberte model tiskárny. Přizpůsobení barev (pokročilé) > 80

81 3. Vyberte možnost [Kopie a stránky] (2). Možnost [Snášení] v dialogovém okně [Kopie a stránky] umožňuje snášení v aplikaci. Viz část Snášení na straně Zadejte počet kopií (v poli [Kopie]) (3), který chcete vytisknout. 5. Vyberte možnost [Funkce tiskárny] (4). 6. Z nabídky [Sady funkcí] (5) vyberte příkaz [Možnosti úlohy]. 7. Zaškrtnutím políčka [Snášení] (6) povolíte snášení v tiskárně. Přizpůsobení barev (pokročilé) > 81

82 Separace barev Funkce separace barev vytiskne každou ze čtyř primárních barev jako samostatný obrázek ve stupních šedé. Tato funkce umožňuje kontrolu relativních hustot každé ze čtyř tonerových barev ve vytištěném dokumentu. Čím tmavší je oblast, tím více odpovídající tonerové barvy se použije při plnobarevném tisku. Windows PostScript 1. V ovladači na kartě [Barva] klepněte na tlačítko [Upřesnit]. 2. Z rozevíracího seznamu vyberte [separace], které chcete vytisknout. Přizpůsobení barev (pokročilé) > 82

83 Mac OS X 1. Zvolte příkaz [Soubor] [Tisk] Z nabídky [Tiskárna] (1) vyberte model tiskárny. 3. Vyberte možnost [Funkce tiskárny] (2). 4. Z nabídky [Sady funkcí] (3) vyberte příkaz [Možnosti barev]. 5. Z nabídky [Separace] (4) vyberte separace, které chcete vytisknout. Oddělování tiskových Úloh ve frontě Pokud sdílíte tiskárnu s jinými uživateli, může být vhodné tisknout mezi tiskový mi úlohami speciální stránku, která umožní vyhledat úlohy jednotlivých uživatelů v zásobníku papíru tiskárny. V systému Windows se tato stránka nazývá oddělovací stránka. V systému Macintosh se označuje jako titulní stránka. POZNÁMKA: Nezaměňujte titulní stránku s tiskem první stránky. Tisk první stránky znamená, že se první (titulní) stránka tiskové úlohy podává z jednoho zásobníku papíru a zbývající stránky tiskové úlohy se podávají z jiného zásobníku. Viz Tisk první stránky na straně 85 Přizpůsobení barev (pokročilé) > 83

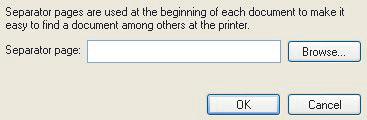

84 Oddělovací stránka systému Windows Oddělovací stránku lze nastavit v okně výchozích vlastností ovladače tiskárny. Přístup k tomuto nastavení poskytuje přímo systém Windows, nikoli aplikace. Viz Změna výchozích hodnot ovladače na straně V ovladači na kartě Upřesnit klepněte na tlačítko [Oddělovací stránka ] (1). 2. Klepněte na tlačítko [Procházet] (2), přejděte na soubor s obrázkem oddělovací stránky, který chcete použít, a klepněte na tlačítko [OK]. Titulní stránka systému Mac OS X Titulní stránka je dostupná z tiskového dialogového okna aplikace Zvolte příkaz [Soubor] [Tisk]. 2. Z nabídky [Tiskárna] (1) vyberte model tiskárny. 3. Vyberte [Titulní stránka] (2). 4. Vyberte požadované možnosti titulní stránky (3). Přizpůsobení barev (pokročilé) > 84

85 Tisk první stránky Tisk první stránky znamená, že se první (titulní) stránka tiskové úlohy podává z jednoho zásobníku papíru a zbývající stránky tiskové úlohy se podávají z jiného zásobníku. Tato funkce není k dispozici v ovladačích systému Windows pro jazyk PostScript. Nezaměňujte tisk první stránky s titulní stránkou. Titulní stránka je identifikační list vložený mezi tiskové úlohy sít ové tiskárny. Viz část Oddělování tiskových úloh ve frontě na straně 83. Windows PCL 1. Na kartě Nastavení zvolte libovolná uložená nastavení ovladače, která chcete použít. Viz Vyvolání uložených nastavení ovladače na straně Klepněte na možnost [Volby podávání papíru]. 3. Zaškrtněte políčko [Použijte jiný zdroj pro první stránku]. 4. Zvolte zásobník, ze kterého chcete podávat titulní stránku, a typ papíru z rozevíracích seznamů [Zdroj] a [Hmotnost]. Přizpůsobení barev (pokročilé) > 85

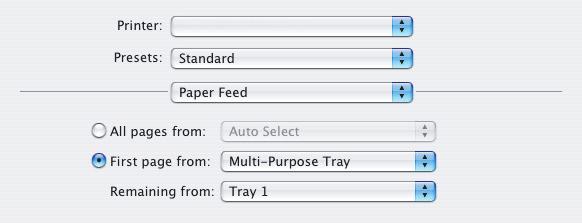

86 Mac OS X 1. Zvolte příkaz [Soubor] [Tisk] Z nabídky [Tiskárna] (1) vyberte model tiskárny. 3. Vyberte [Podávání papíru] (2). 4. Vyberte zásobníky nebo typy papíru, které chcete použít pro první stránku a zbývající stránky (3). Vlastní velikost stránky Tato funkce umožňuje tisk na tisková média s nestandardními rozměry. K podávání médií nestandardní velikosti se používá víceúčelový zásobník. Umožňuje podávat tisková média šířky přibližně 76 mm až 328 mm s délkou od 90 mm do 1200 mm. Skutečné limity se mírně liší v závislosti na použitém ovladači tiskárny a operačním systému v počítači. Některé aplikace neumožňují dosáhnout požadovaných výsledků s tiskovými médii nestandardní velikosti a získání požadovaných výsledků může vyžadovat více pokusů. Přizpůsobení barev (pokročilé) > 86

87 Windows PostScript 1. V ovladači na kartě [Rozložení] klepněte na tlačítko [Upřesnit]. 2. V okně Rozšířené možnosti zvolte pod položkou [Papír/výstup] z rozevíracího seznamu [Rozměr papíru] možnost [Vlastní velikost stránky PostScript]. Přizpůsobení barev (pokročilé) > 87

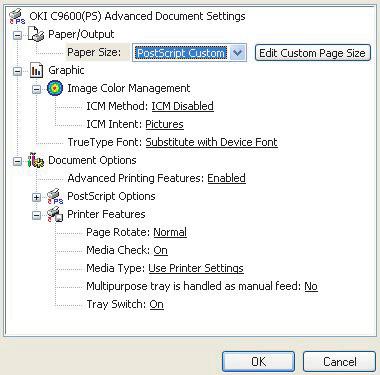

88 3. V okně Definice vlastní velikosti stránky PostScript zvolte z rozevíracího seznamu [Směr podávání papíru]. Dostupné volby: Krátká hrana napřed Dlouhá hrana napřed Krátká hrana napřed, otočená Dlouhá hrana napřed, otočená Stránka je ve formátu na výšku a do tiskárny se podává horním okrajem stránky. Stránka je ve formátu na šířku a do tiskárny se podává horním okrajem stránky. Stránka je ve formátu na výšku a do tiskárny se podává spodním okrajem stránky. Stránka je ve formátu na šířku a do tiskárny se podává spodním okrajem stránky. Všimněte si, že dostupné rozsahy velikosti se vymění, pokud změníte směr podávání papíru mezi volbou na výšku a na šířku. Nezapomeňte, že šířka víceúčelového zásobníku je omezena na délku hrany listu formátu A4 (297 mm). Pokud je tedy papír delší, je nutné jej podávat krátkou hranou napřed. 4. Chcete-li zabránit tisku příliš blízko hrany papíru, můžete také umístit obrázek stránky na papír pomocí možnosti [Posunutí]. Posunutí relativně ke směru [svisle] zvětšuje levý okraj. Posunutí relativně ke směru [vodorovně] zvětšuje horní okraj (normální podávání) nebo dolní okraj (otočené podávání). 5. Klepnutím na tlačítko [OK] zavřete okno Definice vlastní velikosti stránky PostScript. 6. Klepnutím na tlačítko [OK] zavřete okno Rozšířené možnosti. 7. V okně ovladače zvolte jako [Zdroj papíru] možnost [Víceúčelový zásobník]. Přizpůsobení barev (pokročilé) > 88

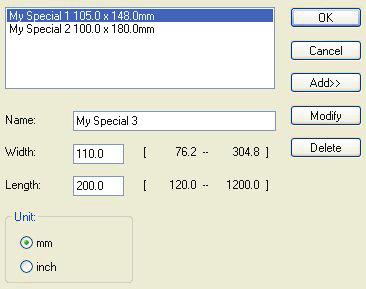

89 Windows PCL 1. V ovladači na kartě [Nastavení] vyberte libovolné dříve uložené nastavení, které chcete použít. 2. Klepněte na tlačítko [Volby podávání papíru]. 3. V okně Volby podávání papíru klepněte na [Vlastní velikost]. 4. Pokud jste dříve uložili libovolné vlastní velikosti, budou uvedeny v okně Vlastní velikost. 5. Chcete-li použít dříve uloženou vlastní velikost, klepněte na její název v seznamu. Vytvoření nové vlastní velikosti: (a) (b) Zadejte její rozměry do polí [Šířka] a [Délka]. Zadejte název nové velikosti do pole [Název] a uložte ji do seznamu klepnutím na tlačítko [Přidat]. Přizpůsobení barev (pokročilé) > 89

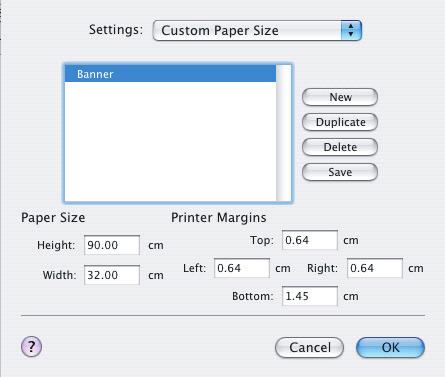

90 6. Klepnutím na tlačítko [OK] potvrdíte zvolenou velikost a zavřete okno Vlastní velikost. 7. Pokud se jedná o velikost vašeho dokumentu, ale chcete změnit měřítko, aby se dokument vešel na standardní velikost papíru, vokně Volby podávání papíru klepněte na možnost [Změňte rozměry dokumentu aby se vešel na stránku] a zvolte skutečnou velikost papíru tiskárny z rozevíracího seznamu [Konverze]. Mac OS X 1. V aplikaci zvolte příkaz [Soubor] [Vzhled stránky] Vyberte [Vlastní velikost stránky] (1). 3. Po klepnutí na tlačítko [Nový] (2) definujte velikost papíru a zadejte její název. 4. Vyplňte pole [Šířka] a [Výška] (3) pro svůj papír. 5. Zadejte [Okraje] papíru (4) podle potřeby. 6. Uložte novou velikost papíru klepnutím na tlačítko [OK]. Přizpůsobení barev (pokročilé) > 90

91 Oboustranný (duplexní) tisk Pokud má vaše tiskárna instalovánu duplexní jednotku, můžete tisknout na obě strany papíru, abyste ušetřili papír, hmotnost, objem a náklady. > Pro oboustranný tisk lze použít pouze papír, nikoli fólie nebo jiná média. > Použijte papír s gramáží g/m 2. Pokud se papír s gramáží 75 až 90 g/m 2 příliš kroutí, použijte papír s gramáží 105 g/m 2. > Použijte pouze standardní velikosti papíru, např. A4, A3, Letter atd. > Vložte papír tiskovou stranou nahoru. Na obalu balíku papíru obvykle bývá šipka, která označuje tiskovou stranu. > Papír lze podávat ze standardních zásobníků papíru, včetně velkokapacitního vstupního zásobníku (pokud jej máte), ale nikoli z víceúčelového zásobníku. > Nenastavujte gramáž papíru na hodnotu Ultra těžký. > Nepovolujte funkci Přeskočení bílých stránek. Windows PostScript 1. V ovladači na kartě Rozložení vyberte ve skupině [Oboustranný tisk] požadovaný okraj na vazbu. WINDOWS XP V rozložení na výšku je obvyklá volba [Dlouhá hrana]. V rozložení na šířku je obvyklá volba [Krátká hrana]. Možnost [Vypnuto] vypne oboustranný tisk a dokument bude vytištěn jednostranně. Přizpůsobení barev (pokročilé) > 91

92 Windows PCL 1. V ovladači na kartě Nastavení vyberte ve skupině [Oboustranný tisk] požadovaný okraj na vazbu. V rozložení na výšku je obvyklá volba [Dlouhá hrana]. V rozložení na šířku je obvyklá volba [Krátká hrana]. Možnost [Vypnuto] vypne oboustranný tisk a dokument bude vytištěn jednostranně. Přizpůsobení barev (pokročilé) > 92

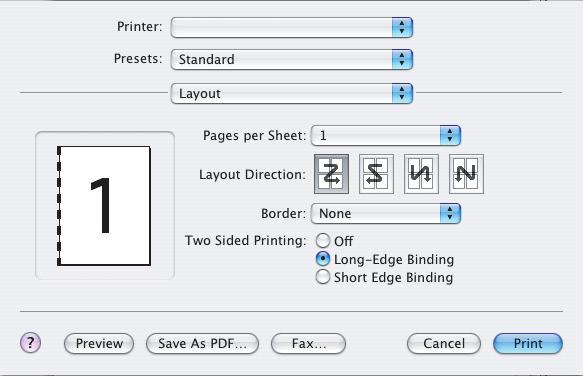

93 Mac OS X 1. V aplikaci zvolte příkaz [Soubor] [Tisk] Z nabídky [Tiskárna] (1) vyberte model tiskárny. 3. Vyberte možnost [Rozložení] (2). 4. Z možností [Oboustranný tisk] (3) vyberte [Vazba na dlouhé hraně] nebo [Vazba na krátké hraně]. Nastavená volba obvykle závisí na tom, zda je formát stránky na výšku nebo na šířku, a jak chcete papír otočit, abyste zpřístupnili druhou stranu. Přizpůsobení barev (pokročilé) > 93

94 Tisk více stránek na jeden list (Až N) Tato funkce změní měřítko velikosti stránek v tištěném dokumentu a umístí několik stránek na list. Tato funkce je užitečná, pokud chcete pouze zkontrolovat rozložení stránky nebo distribuovat svůj dokument v kompaktnější podobě. Šetří papír, objem, hmotnost a náklady. Pokud máte instalovánu duplexní jednotku, můžete tuto funkci dokonce kombinovat s oboustranným tiskem, abyste úspory dále zvýšili Windows PostScript 1. V ovladači na kartě Rozložení zvolte počet stran (Až N), které chcete tisknout na každý list. Výchozí nastavení je jedna stránka na list, maximálně lze nastavit 16 stránek na list. Přizpůsobení barev (pokročilé) > 94

95 Windows PCL 1. V ovladači na kartě Nastavení zvolte počet stran (Až N), které chcete tisknout na každý list. Výchozí nastavení je jedna stránka na list, maximálně lze nastavit 16 stránek na list. 2. Klepnutím na tlačítko [Možnosti] zvolte z dostupných možností této funkce. Můžete zde také zvolit pořadí tisku stránek, rozložení stránek, zapnout nebo vypnout tisk okrajů a případně okraj na vazbu. Přizpůsobení barev (pokročilé) > 95

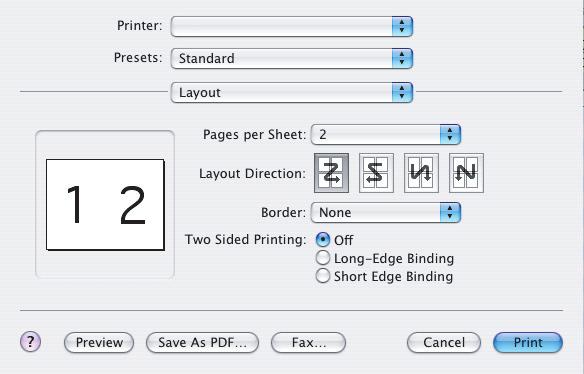

96 Mac OS X 1. V aplikaci zvolte příkaz [Soubor] [Tisk] Z nabídky [Tiskárna] (1) vyberte model tiskárny. 3. Vyberte možnost [Rozložení] (2). 4. Z nabídky [Stránky na list] (3) vyberte počet stránek, které chcete umístit na jeden list papíru. 5. V případě potřeby změňte směr (4) kladení stránek dokumentu na jednotlivých listech papíru. 6. V případě potřeby můžete nastavit kolem každé stránky okraj (5). Přizpůsobení barev (pokročilé) > 96

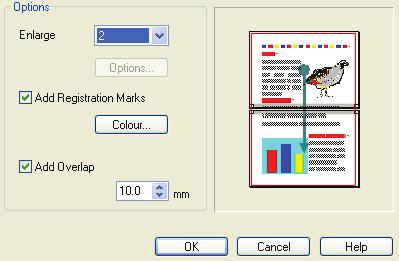

97 Tisk plakátu Tato možnost dovoluje tisknout plakáty rozdělením jediné stránky dokumentu na více částí (někdy se označují jako dlaždice ). Každá část se zvětšeně vytiskne na samostatný list. Potom kombinací samostatných listů vytvoříte plakát. Tisk plakátu je k dispozici pouze v ovladačích systému Windows pro jazyk PCL. Windows PCL 1. V ovladači na kartě Nastavení zvolte ve skupině [Dokončovací režim] možnost [Tisk plakátu]. 2. Klepnutím na tlačítko [Možnosti] otevřete okno Možnosti. (a) (b) (c) Zvolte příslušnou hodnotu [Zvětšení], aby dokument vyplnil plakát. V případě potřeby lze tisknout [Registrační značky], aby bylo možné vytištěné stránky (dlaždice) oříznout přesně na hranách obrázku. Hodnota [Překrývání] může usnadnit zarovnání sousedních dlaždic při sestavování výsledného plakátu. Přizpůsobení barev (pokročilé) > 97

98 Přizpůsobit na stránku Možnost Přizpůsobit na stránku umožňuje tisknout data formátovaná pro určitou velikost papíru na jinou velikost papíru, aniž by je bylo nutné měnit. Tato funkce je k dispozici pouze v ovladačích systému Windows pro jazyk PCL. 1. V ovladači na kartě Nastavení klepněte na tlačítko [Možnosti]. 2. Zaškrtněte políčko [Přizpůsobit na stránku]. 3. Zvolte požadovaný faktor měřítka z rozevíracího seznamu [Konverze]. Přizpůsobení barev (pokročilé) > 98

99 Vodotisky Vodotisk je zpravidla slabý text, který překrývá vytištěný dokument. Může označovat, že dokument je například Koncept nebo Důvěrný. Tato funkce není k dispozici v systému Mac OS X. Následující obrázek znázorňuje ovladač systému Windows pro jazyk PostScript. Ovladač pro jazyk PCL je velmi podobný. Windows Funkce Vodotisky je k dispozici v ovladači na kartě [Možnosti úlohy]. Klepněte na tlačítko [Vodotisky]. Přizpůsobení barev (pokročilé) > 99

100 Vytvoření nového vodotisku 1. V okně Vodotisky klepněte na tlačítko [Nový ]. 2. Zadejte text, který chcete použít jako vodotisk. 3. Podle potřeby nastavte písmo, velikost, barvu, úhel, umístění aokraj (ořezání). 4. Potvrďte změny klepnutím na tlačítko OK. Volba dříve vytvořeného vodotisku 1. V okně Vodotisky klepněte na vodotisk v seznamu. Úpravy existujícího vodotisku 1. V okně Vodotisky klepněte na název vodotisku v seznamu. 2. Klepněte na tlačítko [Upravit ]. 3. Proveďte libovolné požadované úpravy a potvrďte změny klepnutím na tlačítko [OK]. Tisk s použitím vodotisku 1. V okně Vodotisky klepněte na název vodotisku v seznamu. 2. Klepnutím na tlačítko [OK] zavřete okno Vodotisky. 3. Klepnutím na tlačítko OK zavřete okno Vlastnosti tiskárny. 4. Vytiskněte dokument. Přizpůsobení barev (pokročilé) > 100

101 Zabezpečení Zabezpečený tisk Funkce zabezpečeného tisku umožňuje tisknout důvěrné dokumenty na víceúčelových zařízeních, která jsou sdílena s jinými uživateli v sít ovém prostředí. Dokument se nevytiskne, dokud nezadáte kód PIN (Personal Identification Number osobní identifikační číslo) na ovládacím panelu tiskárny. Bude proto nutné přejít k víceúčelovému zařízení a zadat tento kód. Tato funkce vyžaduje připojení jednotky pevného disku k zařízení a její povolení v ovladači tiskárny. (Viz Nastavení možností zařízení v ovladači na straně 29.) Funkce zabezpečeného tisku není k dispozici v systému Mac OS X. Pokud není k dispozici dost místa na pevném disku pro zařazená data, zobrazí se zpráva Disk je zaplněn a vytiskne se pouze jedna kopie. Funkce zabezpečeného tisku nemusí být k dispozici ve všech aplikacích. Pokud má aplikace možnost snášení tisku, vypněte ji. V opačném případě zabezpečený tisk nefunguje. V prostředí počítačů Macintosh není zabezpečený tisk podporován. Zabezpečený tisk se skládá ze tří částí: > odeslání dokumentu do zařízení (strana 101), > tisk dokumentu (strana 103), > odstranění nepotřebného dokumentu (strana 103). Odeslání dokumentu 1. Používáte-li ovladač pro jazyk PCL, zvolte na kartě Nastavení libovolná nastavení ovladače, která chcete použít. Vyvolání uložených nastavení ovladače na straně Na kartě ovladače Možnosti úlohy vyberte možnost Zabezpečený tisk. Zabezpečení > 101

102 3. Otevře se okno Kód PIN úlohy. 4. Pokud se okno PIN neotevře, klepněte na tlačítko PIN. 5. V okně Kód PIN úlohy zadejte [Název] této tiskové úlohy. 6. Název může obsahovat až 16 alfanumerických znaků. 7. Pokud chcete, aby zařízení zobrazilo výzvu s názvem úlohy, zaškrtněte políčko Požadavek pod položkou názvu. 8. Do pole PIN zadejte číslo od 0000 do Kód PIN musí být pro dané zařízení jedinečný. Každý uživatel by měl dostat kód PIN od správce systému. 10. Potvrďte změny klepnutím na tlačítko OK. 11. Klepnutím na tlačítko OK zavřete okno Vlastnosti tiskárny. 12. Vytiskněte dokument. 13. Tisková úloha bude odeslána do zařízení, ale zatím se nevytiskne. Zabezpečení > 102

103 Tisk dokumentu Úlohu zabezpečeného tisku lze vytisknout pomocí ovládacího panelu na přední straně zařízení On Line Back Enter On Line Attention Menu Cancel Pokud je zařízení nečinné (na displeji je zobrazen nápis ONLINE ), vyberte pomocí tlačítek +/-MENU TISK. ULOH a stiskněte tlačítko [ENTER]. 2. Vyberte možnost ZAKLICOV.ULOHA/ULOZENA ULOHA. 3. Pomocí tlačítek +/- zadejte první číslici svého kódu PIN a stiskněte tlačítko [ENTER]. 4. Opakujte krok 3 při zadání zbývajících tří číslic. 5. Stisknutím tlačítka ENTER potvrdíte, že chcete dokument vytisknout. 6. Pomocí tlačítek +/- vyberte požadovaný počet snášených kopií. 7. Vytiskněte dokument stisknutím tlačítka ENTER. Po vytištění všech požadovaných kopií je dokument automaticky odstraněn z pevného disku zařízení. Zabezpečené dokumenty lze také bezpečně vzdáleně tisknout a odstraňovat z počítače pomocí nástroje Správce úložiště. Odstranění dokumentu zabezpečeného tisku Pokud si tisk zabezpečeného dokumentu rozmyslíte, můžete jej z pevného disku zařízení odstranit, aniž byste jej museli nejdříve vytisknout. 1. Postupujte podle kroků 1 až 4 ve výše uvedeném postupu pro tisk dokumentu. 2. Pomocí tlačítek +/- zvýrazněte možnost SMAZAT a stiskněte tlačítko ENTER. Zabezpečení > 103

104 3. V případě potřeby pomocí tlačítek +/- zvýrazněte volbu ANO a potvrďte odstranění stisknutím tlačítka ENTER. 4. Dokument je odstraněn z pevného disku zařízení, aniž by se vytiskl. Uložení na pevný disk Tato funkce umožňuje vytvořit tiskové úlohy v počítači a uložit je na pevný disk zařízení, aby je bylo možné vytisknout podle potřeby. Funkce je vhodná pro formuláře, obecná oznámení, hlavičkové papíry, standardní dokumenty atd. Použijete-li tuto funkci například pro standardní formuláře, můžete kdykoli přijít k zařízení a vytisknout své formuláře, aniž byste je museli znovu odesílat z počítače. Tato funkce funguje přesně stejným způsobem jako funkce zabezpečeného tisku popsaná v této kapitole a je k dispozici pouze v ovladačích systému Windows pro jazyk PostScript a PCL. Rozdíl oproti zařazování úloh spočívá v tom, že dokument není po tisku automaticky odstraněn z pevného disku zařízení. Zůstane na disku pro budoucí použití, dokud jej neodstraníte pomocí ovládacího panelu tiskárny nebo z počítače pomocí nástroje Správce úložiště. POZNÁMKA: Pokud tato volba není na obrazovkách ovladače zobrazena nebo je znázorněna šedě, zkontrolujte, zda je v ovladači tiskárny povolen pevný disk. (Viz Nastavení možností zařízení v ovladači na straně 29.) Podobně jako u funkce zabezpečeného tisku se zařazování úloh skládá ze tří částí: 1. Odeslání dokumentu 2. Tisk dokumentu 3. Odstranění uloženého dokumentu Zabezpečení > 104

105 Odeslání dokumentu Postupujte stejným způsobem jako při tisku zabezpečeného dokumentu (viz část Odeslání dokumentu na straně 101). Pouze na kartě Možnosti úlohy v kroku 2 klepněte na přepínač Uložit na HDD. Tisk dokumentu Postupujte stejným postupem jako při tisku zabezpečeného dokumentu (viz část Tisk dokumentu na straně 105). V tomto případě dokument nebude po vytištění vymazán z pevného disku. Odstranění uloženého dokumentu Postupujte podle popisu pro odstranění dokumentu zabezpečeného tisku (viz část Odstranění dokumentu zabezpečeného tisku na straně 103). Podobně jako dokumenty zabezpečeného tisku lze libovolné jiné dokumenty uložené na pevném disku zařízení také vzdáleně odstranit zpočítače pomocí nástroje Správce úložiště. Zabezpečení > 105

106 Šifrovaný zabezpečený tisk U některých organizací roste význam zabezpečení v síti. Funkce šifrovaného zabezpečeného tisku umožňuje odesílat, ukládat a tisknout důvěrné dokumenty na zařízeních, která jsou sdílena s jinými uživateli v sít ovém prostředí. Zašifrování dokumentů před jejich odesláním do zařízení zabrání neoprávněným osobám v přístupu k důvěrným nebo citlivým informacím. Tiskové úlohy jsou zašifrovány ihned před přenosem do zařízení, ve kterém jsou uloženy na pevném disku v šifrovaném formátu. Dokumenty zůstanou uložené a nevytisknuté, dokud tiskovou úlohu neověří oprávněný uživatel. Dešifrování se provádí až při tisku úlohy. Tato funkce vyžaduje instalaci pevného disku do zařízení. Toto zařízení je nutné povolit v ovladači tiskárny. (Viz Nastavení ovladačů tiskárny pro systém Windows na straně 167.) Funkce šifrovaného zabezpečeného tisku nemusí být k dispozici ve všech aplikacích. Pokud má aplikace možnost snášení tisku, vypněte ji. V opačném případě nemusí zabezpečený tisk fungovat. Šifrovaný zabezpečený tisk se skládá ze dvou částí: > Odeslání dokumentu > Tisk dokumentu Odeslání dokumentu 1. Používáte-li ovladač pro jazyk PCL, zvolte na kartě Nastavení libovolná nastavení ovladače, která chcete použít. Viz Vyvolání uložených nastavení ovladače na straně Na kartě ovladače Možnosti úlohy vyberte možnost Šifrovaný zabezpečený tisk. Zabezpečení > 106

107 3. Otevře se dialogové okno Šifrovaný zabezpečený tisk. 4. V okně Šifrovaný zabezpečený tisk zadejte heslo pro tuto tiskovou úlohu. Heslo musí mít 4 až 12 alfanumerických znaků. Jsou platné číslice 1 až 9 a písmena a až z. Pokud chcete, aby zařízení zobrazilo výzvu k zadání hesla úlohy, zaškrtněte pod položkou hesla políčko Vždy zobrazit výzvu k zadání hesla. 5. Vyberte pro svoji tiskovou úlohu požadovanou možnost vymazání. > Bez přepsání. Tisková úloha je pouze vymazána a není přepsána daty. U této metody vymazání existuje riziko rekonstrukce tiskové úlohy. > Jednou vynulovat. Tisková úloha je jednou přepsána daty a poté je odstraněna. Tato metoda vymazání je bezpečnější než možnost Bez přepsání, riziko rekonstrukce tiskové úlohy však stále existuje. > Několik náhodných přepsání. Tisková úloha je třikrát přepsána daty a poté je odstraněna. Toto je nejbezpečnější metoda odstranění tiskové úlohy, její provedení však trvá déle. Zabezpečení > 107

108 6. Vyberte časovou prodlevu automatického vymazání. Zadejte dobu (hodiny:minuty), po kterou bude tisková úloha uložena na pevném disku zařízení. Po uplynutí této doby je tisková úloha z pevného disku automaticky odstraněna. 7. Potvrďte změny klepnutím na tlačítko OK. 8. Klepnutím na tlačítko OK zavřete okno Vlastnosti tiskárny. 9. Vytiskněte dokument. Tisk dokumentu Postupujte stejným postupem jako při tisku zabezpečeného dokumentu (viz část Tisk dokumentu na straně 105). V tomto případě zadáte heslo a dokument bude odstraněn z pevného disku podle možností, které jste zadali při jeho odeslání k tisku. Zabezpečení > 108

109 Funkce menu Tato část obsahuje menu zobrazovaná na displeji LCD, které lze ovládat prostřednictvím ovládacích prvků na ovládacím panelu tiskárny. Ovládací panel: On Line Back Enter On Line Attention Menu Cancel 1. Kontrolka ONLINE 3. Tlačítko MENU 5. Kontrolka ATTENTION (Upozornění) 7. Tlačítko ENTER Svítí: tiskárna je připravena přijmout data. Bliká: probíhá zpracování dat. Nesvítí: Tiskárna je v režimu offline. Vstup do režimu menu. Přechod na další nebo předchozí zobrazenou položku v režimu menu. Stisknete-li tlačítko po dobu delší než 2 sekundy, budete mezi položkami procházet rychleji. Svítí: Došlo k varování. Je možné tisknout. Bliká: Došlo k chybě. Není možné tisknout. Nesvítí: Normální stav. V režimu online nebo offline: Vstup do režimu menu. V režimu menu: Volba vybraného nastavení. 2. Displej Zobrazuje stav tiskárny a chybové zprávy. 4. Tlačítko ONLINE 6. Tlačítko BACK 8. Tlačítko CANCEL Přepíná mezi režimy online a offline. Je-li stisknuto v režimu menu, ukončí jej a přejde do režimu online. Vynucení tisku na aktuálně vložený papír, je-li zobrazena zpráva WRONG PAPER (nesprávný papír) nebo WRONG PAPER SIZE (nesprávný formát papíru). Návrat na předchozí položku vyšší úrovně menu. Je-li stisknuto po dobu delší než 2 sekundy, odstraní data, která jsou přijímána nebo se tisknou. Odstraní data, je-li stisknuto po dobu delší než 2 sekundy a je zobrazena zpráva WRONG PAPER SIZE (nesprávný formát papíru), RUN OUT OF PAPER (došel papír), TRAY 1 IS OPEN (zásobník 1 je otevřený) nebo TRAY 1 IS NOT FOUND (zásobník 1 nebyl nalezen). Funkce menu > 109

110 Změna nastavení uživatel Mnohá z těchto nastavení mohou být (a často jsou) přepsána nastaveními v ovladačích tiskárny v systému Windows. Některá z těchto nastavení v ovladači ovšem mohou být nastavena na hodnotu Nastavení tiskárny a pro takové nastavení pak bude platná hodnota zadaná v menu tiskárny. Výchozí výrobní nastavení jsou v následujících tabulkách zobrazena tučně. Za normálních pracovních podmínek, známých jako pohotovostní stav, bude LCD displej tiskárny zobrazovat text ONLINE. V takovém případě lze stisknutím tlačítek +/ na ovládacím panelu přejít do systému menu a pohybovat se v seznamu nahoru a dolů, dokud nebude zobrazena požadovaná položka menu. Pak postupujte takto: 1. Stisknutím tlačítka ENTER zobrazíte vybrané menu. 2. Pomocí tlačítek +/ můžete položkami menu procházet nahoru adolů. Když se zobrazí položka, kterou chcete změnit, stiskněte tlačítko ENTER a položku upravte. U aktuálně platného nastavení je zobrazena hvězdička (*). 3. Pomocí tlačítek +/ lze procházet nastaveními dostupnými pro tuto položku nahoru a dolů. Je-li zobrazeno požadované nastavení, stiskněte tlačítko ENTER. U nastavení se objeví hvězdička (*), která indikuje, že nastavení je nyní platné. 4. Stisknutím tlačítka BACK (Zpět) přejděte zpět do seznamu položek menu. 5. Proveďte jeden z následujících kroků: > Vrat te se do seznamu menu opětovným stisknutím tlačítka BACK (Zpět), nebo > zavřete systém menu a přepněte tiskárnu do pohotovostního stavu stisknutím tlačítka ONLINE. POZNÁMKA: Pokud jste změnili nastavení v nabídce USB MENU, vypněte a znovu zapněte tiskárnu. Funkce menu > 110

111 Změna nastavení správce Lze nastavit, chcete-li POVOLIT nebo ZAKÁZAT libovolnou kategorii v uživatelském menu. Zakázané kategorie nejsou v uživatelském menu zobrazeny. Tato nastavení může měnit pouze správce systému. 1. Vypněte tiskárnu. 2. Zapněte tiskárnu se stisknutým tlačítkem ENTER. Po zobrazení nabídky ADMIN MENU uvolněte tlačítko. 3. Stiskněte tlačítko ENTER. 4. Po zobrazení výzvy ZADEJ HESLO, několikrát stiskněte tlačítko MENU+ nebo MENU-, dokud nebude zobrazen první řádek hesla, a potom stiskněte tlačítko ENTER. 5. Zadejte 4 až 9timístné heslo. Výchozí heslo je aaaaaa. 6. Stiskněte tlačítko MENU+, dokud není zobrazena kategorie, kterou chcete změnit. 7. Stiskněte tlačítko ENTER. 8. Stiskněte tlačítko MENU+ nebo MENU-, dokud není zobrazena položka, kterou chcete změnit. 9. Stiskněte tlačítko ENTER. 10. Chcete-li ji provést, stisknutím tlačítka MENU+ nebo MENUzobrazte možnost ANO a stiskněte tlačítko ENTER. Tiskárna se automaticky restartuje. 11. Je-li zobrazena zpráva PLEASE POW OFF/SHUTDOWN COMP, vypněte a zapněte tiskárnu. 12. Stiskněte tlačítko MENU+ nebo MENU-, dokud není zobrazena položka, kterou chcete změnit. 13. Stisknutím tlačítka ENTER přejdete [*] na pravou stranu vybraného nastavení. 14. Stisknutím tlačítka ONLINE přejdete do režimu online. Funkce menu > 111

112 Menu Menu Tiskové úlohy Toto menu se zobrazí pouze tehdy, když je nainstalován pevný disk. Používá se k tisku dokumentů uložených na interním pevném disku. Tyto dokumenty se na disk ukládají při zabezpečeném tisku nebo při tisku s kontrolou. Návod k použití těchto funkcí naleznete v jiné části této příručky. Budete vyzváni k zadání hesla či osobního identifikačního čísla (PIN). Jednotlivé číslice zadejte pomocí tlačítek + a a od jedné číslice k další číslici postupujte pomocí tlačítka ENTER. Menu Informace Pomocí tohoto menu můžete rychle vytisknout seznamy různých položek uložených v tiskárně. POLOŽKA AKCE VYSVĚTLENÍ VYTISKNOUT MENU PROVEST Vytiskne kompletní seznam menu s aktuálním nastavením. SIT PROVEST Vytiskne informace o konfiguraci sítě. TISK SEZNAM SOUBORU PROVEST Vytiskne seznam překryvů, maker, písem a jiných souborů uložených na interním pevném disku tiskárny (pokud je instalován). TISK PISMA PCL PROVEST Vytiskne kompletní seznam všech interních fontů PCL a fontů, která jsou uloženy v paměti ROM (oblast 0), v paměti flash a na pevném disku (pokud je nainstalován). TISK PISMA PS PROVEST Vytiskne kompletní seznam všech interních fontů emulace jazyka PostScript. TISK PPR FONTY PROVEST Vytiskne kompletní seznam všech interních fontů emulace jazyka IBM ProPrinter III XL včetně všech fontů načtených do paměti flash nebo na pevný disk. TISK FX FONTY PROVEST Vytiskne kompletní seznam všech interních fontů emulace jazyka Epson FX včetně všech fontů načtených do paměti flash nebo na pevný disk. DEMOSTRANKA1 PROVEST Vytiskne ukázkovou stránku obsahující barevnou i černobílou grafiku a barevný i černobílý text. ZAZNAM TISK. CHYB SEZN. BAR. PROFIL PROVEST PROVEST Vytiskne seznam všech chyb a varování, ke kterým došlo. Vytiskne seznam uložených barevných profilů. Funkce menu > 112

113 Menu vypínání Toto menu se zobrazuje pouze tehdy, je-li nainstalován pevný disk. Chcete-li zajistit, aby se z pevného disku neztratila žádná data, musíte vždy před vypnutím tiskárny vybrat tuto položku. POLOŽKA NASTAVENÍ VYSVĚTLENÍ ZAHAJIT VYPINANI PROVEST Provádí řízené vypínání tiskárny. Zajišt uje, že se před vypnutím zavřou všechny soubory na interním pevném disku. Sít ový vypínač tiskárny vypínejte, až když se na displeji objeví zpráva o dokončení procesu vypínání. Menu Tisk Toto menu umožňuje nastavení různých funkcí spojených s tiskem. POLOŽKA NASTAVENÍ VYSVĚTLENÍ Kopie Zadejte počet kopií dokumentu, které se mají vytisknout (1 až 999). DUPLEX VAZBA PODAVANI PAPIRU AUTO PREP. ZAS. SEKVENCE ZASOBN POUZIT MF POD. ZAP VYP DLOUHA STRANA KRATKA STRANA 1.ZASOBNIK 2.ZASOBNIK MULTIFUNK. POD ZAP VYP SESTUPNA VZESTUPNA ZASOBNIK PAPIRU NEPOUZIT BEHEM ZAMENY Zapíná a vypíná funkci Duplex (funkce oboustranného tisku). Nastaví výchozí vazbu na krátkou nebo dlouhou stranu. Vybírá výchozí zásobník pro podávání papíru: 1. zásobník (horní), 2. zásobník (spodní, pokud je nainstalován) nebo multifunkční podavač (víceúčelový zásobník). Jestliže dva zásobníky obsahují stejný papír, může tiskárna přepnout na druhý zásobník papíru, dojde-li v aktuálním zásobníku papír během tisku úlohy. Určuje pořadí zásobníků papíru při automatickém přepínání. Jestliže dokument, který se má tisknout, vyžaduje velikost papíru, která není ve zvoleném zásobníku nainstalována, tiskárna automaticky začne podávat papír zvíceúčelového zásobníku. Jestliže tato funkce není povolena, tisk se zastaví a tiskárna požaduje vložení papíru se správnou velikostí. Funkce menu > 113

114 POLOŽKA NASTAVENÍ VYSVĚTLENÍ KONTROLA MEDII ROZLISENÍ REZIM USPORY TON RYCHL. CB TISKU ORIENTACE POVOLIT ZAKAZAT 600DPI 600 x 1200DPI 600DPI M-LEVEL ZAP VYP AUTO RYCHL. TISK MONO 32PPM RYCHL. BAR. TISKU SMISENA RYCHL. NA VYSKU NA SIRKU Určuje, zda tiskárna kontroluje, jestli velikost vloženého papíru souhlasí s velikostí požadovanou pro dokument odeslaný k tisku. Nastavuje výchozí rozlišení tisku v jednotkách dpi (počet bodů na palec, 1 palec = 25,4 mm). Rozlišení 600 x 1200 dpi používá více paměti a vyžaduje při zpracování více času, ale kvalita tisku je vyšší. Snižuje množství toneru použitého při tvorbě obrazu. Při úspoře toneru je tisk světlejší, ale je hospodárnější. Pokud je první strana tiskové úlohy černobílá, tiskárna tiskne rychlostí 32 stran za minutu. Když je detekována barevná stránka, tiskárna na zbytek úlohy zpomalí na 26 stran za minutu. Toto nastavení pracuje stejným způsobem jako AUTO.RYCHL.TISK až na to, že tiskárna tiskne rychlostí 32 stran za minutu, dokud nedetekuje barevnou stránku. Aby tiskárna dosáhla této rychlosti, musí se zahřát (10 20 sekund) a potom před přepnutím na rychlost 26 stran za minutu musí vychladnout (30 60 sekund). Toto nastavení je tedy nejvhodnější, pokud je tisk většiny tiskových úloh černobílý. Tiskárna tiskne všechny tiskové úlohy rychlostí 26 stran za minutu. Toto nastavení je nejvhodnější, pokud většina tiskových úloh jsou barevné. Tiskárna automaticky přepíná mezi rychlostmi 26 stran za minutu pro každou barevnou stránku a 20 stran za minutu pro každou černobílou stránku. Při tisku černobílých stránek se automaticky zvedají tři barevné válce, aby se prodloužila jejich životnost. Tato operace vede k prodlevě vždy, když tiskárna přepíná mezi barevným a černobílým tiskem. Nicméně neuplatňuje se prodleva sekund na vychladnutí zmíněná u nastavení MONO 32ppm, protože rychlosti monochromatického tisku je omezena na 20 stran za minutu. Toto nastavení může být nejvhodnější, pokud se tiskne většinou černobíle s občasnou barevnou stránkou, nebo pokud je většina tiskových úloh zcela barevná nebo zcela černobílá. Vybírá výchozí orientaci stránky z možností Na výšku a Na šířku. Funkce menu > 114

115 POLOŽKA NASTAVENÍ VYSVĚTLENÍ RADKU NA STRANKU 5~64~128 Nastaví počet řádků textu na stránce pro tisk prostého textu z jiného systému než Windows. Výchozí hodnotou pro formát A4 na výšku je 65 a pro formát Letter 60. UPRAVIT FORMAT ROZMER KAZETY A3 / A4 KR.H./ A4 DL.H./ A5 KR.H./ A6 / B4 / B5 KR.H./ B5 DL.H. LEGAL14 LEGAL13.5 LEGAL13 LETTER KR.H. LETTER DL.H. EXECUTIVE UZIVATELSKY OBALKA COM-10 OBALKA DL OBALKA C5 C4 ENVELOPE Nastavuje velikost tiskové oblasti stránky tak, aby se shodovala s velikostí používaného papíru. Toto nastavení neodpovídá fyzické velikosti papíru, ta je vždy poněkud větší. Další informace o fyzických rozměrech papíru viz sekci Doporučení pro papír v této příručce. VEL. X (mm) 64~210~297 VEL. Y (mm) 105~297 ~1200 Menu Média Toto menu poskytuje nastavení, která vyhovují mnoha různým tiskovým médiím. POLOŽKA NASTAVENÍ VYSVĚTLENÍ 1.ZAS. FORM. PAP ROZMER KAZETY UZIVATELSKY Nastavuje rozměr papíru v 1. zásobníku (horní zásobník, jsou-li nainstalovány oba zásobníky). Informace o uživatelském nastavení naleznete v řádcích pro položky rozmer X a rozmer Y dále v této tabulce. 1. ZAS. TYP MEDIA OBYCEJNY HLAVICKOVY DOKUMENT RECYKLOVANY ZDRSNENY LESKLY Nastavuje typ papíru vloženého do zásobníku. Tiskárna pak může upravit své vnitřní provozní parametry, například rychlost tisku a teplotu zapékací jednotky, aby se lépe přizpůsobily vloženému papíru. Například pro tisk na hlavičkový papír se hodí nižší zapékací teplota, která zaručí, že se inkoust hlavičky neotiskne na jiné místo. Funkce menu > 115

116 POLOŽKA NASTAVENÍ VYSVĚTLENÍ 1.ZAS.VAHA MEDIA 1.ZAS. LEGAL FORMAT 2.ZAS. FORM. PAP. 2.ZAS. TYP MEDIA 2.ZAS.VAHA MEDIA 2.ZAS. LEGAL FORMAT LEHKA (64~74 g/m 2 ) STREDNI (75~90 g/m 2 ) TEZKA (91~105 g/m 2 ) LEGAL 14 LEGAL 13,5 LEGAL 13 ROZMER KAZETY UZIVATELSKY OBYCEJNY HLAVICKOVY FOLIE DOKUMENT RECYKLOVANY ZDRSNENY SPECIALNI USER TYPE 1 USER TYPE 2 USER TYPE 3 USER TYPE 4 USER TYPE 5 LIGHT (64~74 g/m 2 ) STREDNI (75~90 g/m 2 ) HEAVY (91~120 g/m 2 ) LEGAL 14 LEGAL 13,5 LEGAL 13 Nastaví tiskárnu na gramáž papíru vloženého do zásobníku. Nastavuje formát papíru Legal pro 1.ZASOBNIK. Nastavuje velikost papíru v 2. zásobníku (spodní), pokud je nainstalován. Informace o uživatelském nastavení naleznete v řádcích pro položky rozmer X a rozmer Y dále v této tabulce. Nastavuje typ papíru vloženého do tohoto zásobníku (pokud je instalován). (další informace o zásobníku 1 naleznete výše). Nastaví tiskárnu na gramáž papíru vloženého do tohoto zásobníku (pokud je instalován). Nastavuje formát papíru Legal pro 2.ZASOBNIK. (Tato možnost je zobrazena, je-li nainstalována druhá volitelná jednotka zásobníku). Funkce menu > 116

117 POLOŽKA NASTAVENÍ VYSVĚTLENÍ MF.P.FORMAT PAP. MF.P.TYP MEDIA MF.P.VAHA MEDIA JEDNOTKA MERENI A3 A4 KR.H. A4 DL.H. A5 KR.H. A6 B4 B5 KR.H. B5 DL.H. LEGAL 14 LEGAL 13,5 LEGAL 13 LETTER KR.H. LETTER DL.H. EXECUTIVE UZIVATELSKY COM-10 ENVELOPE OBALKA DL OBALKA C5 OBALKA C4 OBYCEJNY HLAVICKOVY FOLIE STITKY DOKUMENT RECYKLOVANY KARTONOVY ZDRSNENY LESKLY SPECIALNI LEHKA (64~74 g/m 2 ) STREDNI (75-90 g/m 2 ) TEZKA ( g/m 2 ) ULTRA TEZKA ( g/m 2 ) MILIMETR PALEC Nastavuje velikost papíru podávaného zvíceúčelového zásobníku. Informace o uživatelském nastavení naleznete v řádcích pro položky rozmer X a rozmer Y dále v této tabulce. Vybírá typ papíru podávaného zvíceúčelového zásobníku tak, aby tiskárna mohla lépe přizpůsobit své parametry vloženému médiu. Nastavuje gramáž média podávaného zvíceúčelového zásobníku. Výběr měrné jednotky. Funkce menu > 117

118 Menu Barvy Tiskárna automaticky upravuje rovnováhu a hustotu barev ve vhodných intervalech a optimalizuje tiskový výstup pro jasný bílý papír prohlížený za přirozeného denního osvětlení. Prostřednictvím položek v tomto menu lze u zvláštních nebo mimořádně komplikovaných tiskových úloh měnit výchozí nastavení. POLOŽKA NASTAVENÍ VYSVĚTLENÍ KONTROLA HUSTOTY AUTO RUCNE Nastavením na hodnotu AUTO bude hustota obrazu automaticky upravována při zapnutí tiskárny, po instalaci nového obrazového válce nebo nové kazety s tonerem a v intervalech po 100, 300 a 500 vytištěných stránkách tímto obrazovým válcem. Jestliže interval po 500 vytištěných stranách nastane během tiskové úlohy, k úpravě dojde až po skončení tiskové úlohy a úprava bude trvat 55 sekund. Nastavení na hodnotu RUČNĚ způsobí, že se úprava bude provádět jen tehdy, když bude spuštěna následující položkou tohoto menu. Nastavit hustotu PROVEST Výběr této položky aktivuje nastavení hustoty barev. LADENI BARVY TISK VZORU Výběrem této položky se vytiskne tiskový vzorek, který uživateli pomůže při seřizování rovnováhy barev. C ZESVETLENI C STREDNI TON C TMAVY M ZESVETLENI M STREDNI TON M TMAVY Y ZESVETLENI Y STREDNI TON Y TMAVY K ZESVETLENI K STREDNI TON K TMAVY TMAVOST C TMAVOST M TMAVOST Y TMAVOST K -3~0~+3-3~0~+3-3~0~+3-3~0~+3-3~0~+3-3~0~+3-3~0~+3-3~0~+3-3~0~+3-3~0~+3-3~0~+3-3~0~+3-3~0~+3-3~0~+3-3~0~+3-3~0~+3 Upravuje hustou pro jednotlivé barevné složky: cyan (azurová), magenta (purpurová), yellow (žlutá) a black (černá). Normální nastavení je 0. Upravuje tmavost pro jednotlivé barevné složky: cyan (azurová), magenta (purpurová), yellow (žlutá) a black (černá). Normální nastavení je 0. Funkce menu > 118

119 POLOŽKA NASTAVENÍ VYSVĚTLENÍ NASTAV. SOUTISK PROVEST Provádí automatické nastavení soutisku barev. Nastavení se provádí vždy při každém zapnutí tiskárny a při každém otevření a zavření horního krytu tiskárny. Tento proces přesně zarovná azurovou, purpurovou a žlutou barvu s obrazem v černé barvě. JEMN. NAST. SOUT. C JEMN. NAST. SOUT. M JEMN. NAST. SOUT. Y SIMULACE INK. UCR CMY 100% HUSTOTA -3~0~+3-3~0~+3-3~0~+3 VYP SWOP EUROSCALE JAPAN NIZKE STREDNI VYSOKE ZAKAZAT POVOLIT Provádí jemné nastavení synchronizace obrazu vzhledem k černé složce obrazu. Vybírá z řady normovaných vzorníků barev. Když je tato funkce povolená, černé oblasti se ze 100% vytvářejí z kombinace barev C (azurová), M (purpurová) a Y (žlutá) místo z černé. Výsledkem je lesklejší vzhled tisku. Funkce menu > 119

120 Menu Systémová nastavení Toto menu upravuje obecné nastavení tiskárny tak, aby vyhovovalo způsobu práce uživatele. POLOŽKY NASTAVENÍ VYSVĚTLENÍ PRODLEVA ÚSPORNÉHO REŽIMU EMULACE PARA PS-PROTOKOL USB PS-PROTOKOL NET PS-PROTOKOL SMAZATELNE VAROV AUTO. POKRACOVAT VYPRS.RUC.NAST.C AUTO PCL IBM PPR III XL EPSON FX PS3 EMULACE RAW ASCII RAW ASCII RAW ASCII ONLINE ULOHA ZAP VYP VYP Upravuje dobu nečinnosti, po níž se tiskárna automaticky přepne do úsporného režimu. V tomto režimu se spotřeba energie sníží tak, aby tiskárna byla ještě v provozu a byla připravena přijímat data. Je-li v tomto režimu do tiskárny odeslána úloha, tiskárna začne tisknout až po uplynutí zahřívací doby, která může trvat až 1 minutu. Tato položka vybírá, který standard pro emulaci bude tiskárna používat. Když je nastavena hodnota AUTO, tiskárna po přijetí tiskové úlohy prověří data úlohy a vybere správnou emulaci automaticky. Vybere datový formát jazyka PostScript pro paralelní port. Vybere datový formát jazyka PostScript pro port USB. Vybere datový formát jazyka PostScript pro sít ový port. Je-li tato možnost nastavena na hodnotu ONLINE, lze varování, která nejsou závažná, například požadavek na papír jiné velikosti, odstranit stisknutím tlačítka ONLINE. Když je funkce nastavena na hodnotu ULOHA, varování zmizí, až když je tisková úloha opět spuštěna. Určuje, zda se tiskárna má nebo nemá automaticky zotavovat ze stavu přetečení paměti. Určuje, kolik sekund bude tiskárna čekat na vložení papíru, než úlohu zruší. CAS CEKANI 5~40~300, VYP Určuje, kolik sekund bude tiskárna čekat před nuceným vysunutím stránky, dojde-li k pozastavení příjmu dat. Vyprší-li časový limit v režimu emulace jazyka PostScript, bude úloha zrušena. MALO TONERU POKRACOVAT STOP Určuje, zda tiskárna bude pokračovat v tisku, i když byl zjištěn nedostatek toneru. Funkce menu > 120

121 POLOŽKY NASTAVENÍ VYSVĚTLENÍ OBNOV. PO ZASEKN REPORT CHYB ZAP VYP ZAP VYP Určuje, zda má tiskárna po zaseknutí papíru provést zotavení. Jestliže je funkce zapnutá, tiskárna se po odstranění zaseknutého papíru pokusí vytisknout všechny stránky ztracené v důsledku zaseknutí papíru. Je-li funkce zapnutá, vytiskne tiskárna při chybě v emulaci jazyka PostScript podrobnosti o chybě. Emulace PCL Toto menu řídí nastavení, která jsou platná při práci tiskárny v režimu emulace jazyka PCL. POLOŽKA NASTAVENÍ VYSVĚTLENÍ ZDROJ FONTU REZIDENTNI, DIMM0, DIMM1, STAHNUTY Určuje, kde se nachází výchozí font PCL. Pokud v přídavné paměti ROM nebyly nainstalovány dodatečné fonty nebo do paměti RAM nebyly dodatečné fonty načteny jako permanentní, bude mít funkce hodnotu REZIDENTNI. CISLO FONTU I0, C001, S001 Nastavuje aktuální číslo výchozího fontu zaktuálně vybraného zdroje, který může být interní (I), pamět ROM (C) nebo načtené písmo (S). ROZTEC PISMA 10.00CPI +/- Nastaví rozteč v jednotkách CPI (znaky na palec) v krocích po 0.01 CPI KODOVA STRANKA PC-8 Kódová stránka PCL. Pokud jsou zdroj a číslo fontu změněny na hodnoty, které nepodporují vybranou kódovou stránku, musí být tato stránka změněna na stránku dostupnou pro tento font. SIRKA TISKU A4 78 SLOUPCU 80 SLOUPCU Nastavuje počet sloupců v závislosti na režimu Auto LF (automatický přechod na nový řádek) pro papír formátu A4 v režimu emulace jazyka PCL. Je to hodnota, pro kterou je režim Auto CR/LF při rozteči znaků 10 CPI nastaven na hodnotu VYP. PRESK. PRAZD. STR. VYP, ZAP Vybere, zda se budou nebo nebudou tisknout prázdné stránky. FUNKCE CR CR, CR + LF Vybere, zda přijatý znak návratu na začátek řádku (0Dh) také způsobí přechod na nový řádek. Funkce menu > 121

122 POLOŽKA NASTAVENÍ VYSVĚTLENÍ FUNKCE LF LF, LF + CR Určuje, zda přijatý znak přechodu na nový řádek (0Ah) také způsobí návrat na začátek řádku. OKRAJ TISKU NORMALNI 1/5 INCH PALCE 1/6 INCH PALCE Nastavuje oblast na stránce, kam nelze tisknout. Hodnota NORMALNI je kompatibilní s PCL. SKUTECNA CERNA VYP, ZAP Určuje, zda je černá barva tištěna černým tonerem (ZAP) nebo 100% kombinací barev CMY, tj. azurové, purpurové a žluté (VYP). (Platí pouze v režimu emulace PCL.) NAST. SIRKY PERA ID ZASOBNIKU Zapnuto, Vypnuto MF PODAVAC 1~4~59 Emulace PPR Toto menu řídí nastavení, která jsou platná při práci tiskárny v režimu emulace jazyka PPR. POLOŽKA NASTAVENÍ VYSVĚTLENÍ ROZTEC ZNAKU KONDENZ. FONT 10 CPI, 12 CPI, 17 CPI, 20 CPI, PROPORCNI 12CPI - 20CPI, 12CPI - 12CPI Určuje rozteč znaků v IBM PPR emulaci. Určuje rozteč 12 CPI pro režim kondenzace. SADA ZNAKU SET-1 SET-2 Určuje sadu znaků. KODOVA STRANKA IBM 437 Určuje kódovou stránku. STYL ZNAKU 0 ZNAK NULA POVOLIT, ZAKAZAT NORMALNI, PRESKRTNUTY Určuje styl, který nahradí 9BH písmenem o 9DH znakem nula. Určuje, zda má být nula přeškrtnutá nebo ne. ROZTEC RADKU 6 LPI, 8 LPI Určuje mezery mezi řádky. PRESK. PRAZD. STR. VYP, ZAP Vybere, zda se budou nebo nebudou tisknout prázdné stránky. FUNKCE CR CR, CR + LF Vybere, zda přijatý znak návratu na začátek řádku (0Dh) také způsobí přechod na nový řádek. FUNKCE LF LF, LF + CR Určuje, zda přijatý znak přechodu na nový řádek (0Ah) také způsobí návrat na začátek řádku. Funkce menu > 122

123 POLOŽKA NASTAVENÍ VYSVĚTLENÍ DELKA RADKU DELKA FORMULARE 80 SLOUPCU, 136 SLOUPCU 11 PALCU, 11.7 PALCU 12 PALCU Určuje počet znaků na řádku. Určuje délku papíru. POZ. HOR.OKR.R 0.0 PALCU PALCU LEVY OKRAJ 0.0 PALCU PALCU Určuje vzdálenost tisku od horní hrany papíru. Určuje vzdálenost tisku od levé hrany papíru. DOPAS.DO LETTER POVOLIT, ZAKAZAT Nastavuje tiskový režim, který může dosadit tisková data odpovídající 11 palcům (66 řádků) do tiskové oblasti velikosti LETTER. VYSKA TEXTU STEJNA, RUZNA Nastavuje výšku znaku. STEJNA: Stejná výška znaků bez ohledu na CPI. RUZNA: Různá výška znaků v závislosti na CPI. Funkce menu > 123

124 Emulace FX Toto menu řídí nastavení, která jsou platná při práci tiskárny v režimu emulace jazyka FX. POLOŽKA NASTAVENÍ VYSVĚTLENÍ ROZTEC ZNAKU 10 CPI, 12 CPI, 17 CPI, 20 CPI, PROPORCNI Určuje rozteč znaků v této emulaci. SADA ZNAKU SET-1 SET-2 Určuje sadu znaků. KODOVA STRANKA IBM 437 Určuje kódovou stránku. STYL ZNAKU 0 ZNAK NULA POVOLIT, ZAKAZAT NORMALNI, PRESKRTNUTY Určuje styl, který nahradí 9BH písmenem o 9DH znakem nula. Určuje, zda má být nula přeškrtnutá nebo ne. ROZTEC RADKU 6 LPI, 8 LPI Určuje mezery mezi řádky. PRESK. PRAZD. STR. VYP, ZAP Vybere, zda se budou nebo nebudou tisknout prázdné stránky. FUNKCE CR CR, CR + LF Vybere, zda přijatý znak návratu na začátek řádku (0Dh) také způsobí přechod na nový řádek. DELKA RADKU DELKA FORMULARE 80 SLOUPCU, 136 SLOUPCU 11 PALCU, 11.7 PALCU, 12 PALCU Určuje počet znaků na řádku. Určuje délku papíru. POZ. HOR.OKR.R 0.0 PALCU PALCU LEVY OKRAJ 0.0 PALCU PALCU Určuje vzdálenost tisku od horní hrany papíru. Určuje vzdálenost tisku od levé hrany papíru. DOPAS.DO LETTER POVOLIT, ZAKAZAT Nastavuje tiskový režim, který může dosadit tisková data odpovídající 11 palcům (66 řádků) do tiskové oblasti velikosti LETTER. VYSKA TEXTU STEJNA, RUZNA Nastavuje výšku znaku. STEJNA: Stejná výška znaků bez ohledu na CPI. RUZNA: Různá výška znaků v závislosti na CPI. Funkce menu > 124

125 Menu Paralelní rozhraní Toto menu řídí provoz paralelního rozhraní tiskárny. POLOŽKA NASTAVENÍ VYSVĚTLENÍ PARALELNÍ POVOLIT / ZAKAZAT OBOUSMĚRNĚ POVOLIT / ZAKAZAT Povolí nebo zakáže paralelní port. Povolit nebo zakázat funkci obousměrné komunikace paralelního rozhraní. REŽIM ECP POVOLIT / ZAKAZAT ŠÍŘKA SIGNÁLU ACK ÚZKÁ / ŠIROKÁ / STŘEDNÍ NAČASOVÁNÍ SIGNÁLŮ ACK ABUSY SIGNÁL I-PRIME ACK IN BUSY / ACK WHILE BUSY ZAKAZAT/ 3µsek/50µsek PRIJEM OFFLINE POVOLIT / ZAKAZAT Funkce menu > 125

126 Menu USB Toto menu řídí provoz rozhraní USB tiskárny. POLOŽKA NASTAVENÍ VYSVĚTLENÍ SOFT RESET POVOLIT / ZAKAZAT Povoluje nebo zakazuje příkaz SOFT RESET. RYCHLOST 12 / 480 Mbps Volba rychlosti rozhraní. PRIJEM OFFLINE POVOLIT / ZAKAZAT SERIOVE CISLO POVOLIT / ZAKAZAT USB POVOLIT / ZAKAZAT PRIJEM OFFLINE. Určuje, zda se má ZAKÁZAT nebo POVOLIT výrobní číslo USB. Výrobní číslo USB se používá k rozlišení zařízení USB připojených k počítači. Povolí nebo zakáže port USB. POZNÁMKA: Pokud jste změnili nastavení v nabídce USB MENU, vypněte a znovu zapněte tiskárnu. Menu Sít Toto menu řídí provoz sít ového rozhraní 10Base-T či 100Base-TX tiskárny. POLOŽKA NASTAVENÍ VYSVĚTLENÍ TCP/IP POVOLIT / ZAKAZAT Povoluje nebo zakazuje tento sít ový protokol. IP VERZE IP V4, IP V4+V6 NETBEUI POVOLIT / ZAKAZAT NETWARE POVOLIT / ZAKAZAT ETHERTALK POVOLIT / ZAKAZAT TYP RAMCE AUTO, 802.2, 802.3, ETHERNET II, SNAP Povoluje nebo zakazuje tento sít ový protokol. Povoluje nebo zakazuje tento sít ový protokol. Povoluje nebo zakazuje tento sít ový protokol. Nastavuje typ rámce vrstvy Ethernet MAC. NAST. IP ADRESY AUTO / RUCNE Určuje, zda je alokace adres IP automatická (protokol DHCP) nebo ruční. Funkce menu > 126

127 POLOŽKA NASTAVENÍ VYSVĚTLENÍ ADRESA IP xxx.xxx.xxx.xxx Aktuální přiřazená adresa IP. Chcete-li adresu změnit, stiskněte tlačítko ENTER apomocí tlačítek + a zvyšte první oktet. Dalším stisknutím tlačítka ENTER přejdete na další oktet. Po nastavení čtvrtého oktet zaregistrujete novou adresu stisknutím tlačítka ENTER. MASKA PODSITE xxx.xxx.xxx.xxx Aktuálně přiřazená maska podsítě. Změníte ji obdobným způsobem jako adresu IP výše. ADRESA BRANY xxx.xxx.xxx.xxx Aktuálně přiřazená adresa brány. Změníte ji obdobným způsobem jako adresu IP výše. TOVARNI HODNOTY PROVEST Obnovení továrních nastavení od výrobce. WEB POVOLIT / ZAKAZAT TELNET POVOLIT / ZAKAZAT FTP POVOLIT / ZAKAZAT Povoluje nebo zakazuje nástroj pro konfiguraci pomocí webu. Povoluje nebo zakazuje nástroj pro konfiguraci pomocí služby Telnet. Povoluje nebo zakazuje komunikaci prostřednictvím protokolu FTP. Funkce menu > 127

128 Menu Údržba Toto menu poskytuje přístup k různým funkcím údržby tiskárny. POLOŽKA NASTAVENÍ VYSVĚTLENÍ MENU OBNOVENI PROVEST Obnoví výchozí nastavení všech menu. MENU ULOZENI PROVEST Uloží aktuální nastavení menu. Poslední spuštěné menu je uloženo a předchozí uložené menu je přepsáno a smazáno. Po stisknutí tlačítka ENTER je zobrazena následující výzva k potvrzení. DO YOU WANT TO EXECUTE THIS FUNCTION? (Chcete provést tuto funkci?) YES/NO (Ano/Ne) Vyberete-li možnost NO (Ne), vrátíte se do předchozího zobrazeného menu. Vyberete-li možnost YES (Ano), aktuální nastavení je uloženo a menu je ukončeno. USPORNY REZIM POVOLIT / ZAKAZAT Povoluje nebo zakazuje automatický úsporný režim. Zpoždění pro přechod do tohoto režimu se nastavuje v menu systémová nastavení. NASTAV.CERN.PAP 2~0~+2 Používá se pro malé úpravy, když je tisk vybledlý nebo když jsou v jednobarevném tisku na bílý papír světlé skvrny či proužky. Vyberte vyšší hodnotu, chcete-li zabránit vyblednutí tisku, a nižší hodnotu, chcete-li zredukovat výskyt světlých skvrn či proužků v oblastech hustého tisku. NASTAV.BAREV.PAP 2~0~+2 Funguje stejně jako předchozí položka, ale pro barevný tisk. NASTAV.CER.FOLII 2~0~+2 Funguje stejně jako výše uvedená položka, ale pro jednobarevný tisk na průsvitných fóliích. NASTAV.BAR.FOLIE 2~0~+2 Funguje stejně jako výše uvedená položka, ale pro barevný tisk na průsvitných fóliích. Funkce menu > 128

129 Menu Použití Toto menu je pouze informativní, poskytuje informace o celkovém využití tiskárny a o očekávaných dobách životnosti spotřebních částí. Menu je užitečné zejména tehdy, když nemáte úplnou sadu spotřebních částí a chcete vědět, kdy budete jednotlivé části potřebovat. POLOŽKA VYSVĚTLENÍ POCET STR. 1.ZAS Celkový počet stran podaných ze zásobníku 1. POCET STR. 2.ZAS POCET STR. MF.POD. POCET BAREV STR. POCET MONO STRAN ZIVOTN. K VALCE ZIVOTN. C VALCE ZIVOTN. M VALCE ZIVOTN. Y VALCE ZIVOTN.TRANSP.P. ZIVOTN.ZAPEKACKY K TONER C TONER M TONER Y TONER Celkový počet stran podaných ze zásobníku 2 (je-li připojen). Celkový počet stran podaných z víceúčelového zásobníku. Celkový počet barevně vytištěných stran. Celkový počet jednobarevně vytištěných stran. Zbývající doba životnosti těchto spotřebních částí v procentech. Zbývající doba životnosti pásu v procentech. Zbývající doba životnosti zapékací jednotky v procentech. Velikost kazety a aktuální úroveň toneru. Menu Záznam úloh POLOŽKA NASTAVENÍ VYSVĚTLENÍ ZAZNAM ULOH POVOLIT / ZAKAZAT Vytisknutí seznamu úloh provedených na této tiskárně. (Poznámka: Při zadání nebo změně této položky menu budete vyzváni k zadání hesla správce). Funkce menu > 129

130 Překrývání a makra (pouze systém Windows) Co jsou to překrývání a makra? Pokud chcete tisknout na speciální šablony zpráv, např. na formuláře ahlavičkové papíry, ale nechcete používat předtištěné formuláře, můžete pomocí dále uvedených moderních funkcí tiskárny takové formuláře vytvářet sami. Pomocí překrývání v jazyce PostScript můžete generovat své vlastní formuláře, ukládat je do tiskárny a používat je, když je třeba. Pokud jste se rozhodli nainstalovat ovladač pro jazyk PCL, mohou podobnou funkci vykonávat makra. POZNÁMKA: Překrývání v jazyce PostScript nejsou k dispozici v systémech Windows 95/98/Me. Můžete vytvořit několik překrývání nebo maker a jejich libovolným kombinováním vytvářet různé formuláře a další speciální šablony zpráv. Každý obrázek je možné vytisknout buď pouze na první stránku dokumentu, na všechny stránky, na každou druhou stránku, nebo pouze na určené stránky. Vytváření překrývání v jazyce PostScript Chcete-li vytvořit překrývání, musíte provést následující tři kroky: 1. V používané aplikaci vytvořte formulář a vytiskněte ho do souboru tiskárny (.PRN). 2. Vytvořte soubor projektu pomocí nástroje Správce úložiště dodaného na disku CD s tiskárnou, importujte soubory s příponou PRN a vygenerovaný soubor filtru (.HST) načtěte do tiskárny. Soubor projektu bude obsahovat jeden nebo více obrázků překrývání, které spolu z hlediska funkce souvisejí, např. obrázek pro úvodní stránku a další stránky obchodních dopisů. 3. Použijte načtené soubory k definici překrývání, které budou použity při tisku dokumentů. Při tisku souborů překrývání na disk nepoužívejte žádné speciální funkce, jako je oboustranný tisk nebo tisk více kopií. Tyto funkce nejsou pro překrývání vhodné, používají se pouze při tisku konečných dokumentů. Překrývání a makra (pouze systém Windows) > 130

131 Vytvoření obrázku překrývání 1. Vytvořte obrázek překrývání ve své oblíbené aplikaci, například v grafickém programu, a obrázek uložte. 2. V používané aplikaci otevřete dialogové okno Tisk. 3. Zkontrolujte, zda název vybrané tiskárny (1) odpovídá názvu ovladače tiskárny s podporou jazyka PostScript. 4. Vyberte možnost Tisk do souboru (2). 5. Klepnutím na tlačítko Vlastnosti (3) otevřete okno Vlastnosti dokumentu. 6. Na kartě Překrývání vyberte z rozevíracího seznamu (4) položku Vytvořit formulář. 7. Klepnutím na tlačítko OK zavřete okno Vlastnosti dokumentu. 8. Dalším klepnutím na tlačítko OK zavřete dialogové okno Tisk. 9. Po vyzvání zadejte smysluplný název souboru tisku s příponou PRN. 10. Zavřete aplikaci. Vytvoření a načtení projektu 1. Z nabídky Start v systému Windows spusťte nástroj Správce úložiště. Tento nástroj rozpozná tiskárnu. 2. Zvolte příkaz Tiskárny Nový projekt Zvolte příkaz Tiskárny Přidat soubor k projektu. 4. V rozevíracím seznamu Soubory typu vyberte položku soubory s příponou PRN (*.prn). 4 Překrývání a makra (pouze systém Windows) > 131

132 5. Přejděte do složky, kde jsou uloženy soubory překryvů s příponou PRN, a vyberte jeden nebo více z nich do sady překrývání. V projektu může být více souborů tiskárny (.PRN). Například jeden soubor pro první stránku a další pro stránky následující. V případě potřeby použijte k výběru několika souborů najednou standardní postup v systému Windows (pomocí kláves Shift a Ctrl). 6. Klepnutím na tlačítko Otevřít přidejte tyto soubory k aktuálnímu projektu. 7. Po zobrazení okna se zprávou, které potvrzuje vytvoření souboru filtrů, klepněte na tlačítko OK. 8. Pro každý přidaný soubor tiskárny (.PRN) se v okně projektu zobrazí soubor s příponou HST. Názvy si pečlivě poznamenejte. Protože tyto názvy budete potřebovat později, zkontrolujte, zda jste je zapsali přesně tak, jak jsou zobrazeny, včetně malých a velkých písmen. 9. Zvolte Projekty Uložit projekty a zadejte smysluplné jméno (např. Dopisní papíry ), abyste je později poznali, když je bude třeba modifikovat. 10. Zvolte příkaz Projekty Poslat soubory projektu do tiskárny. Soubor projektu se načte do tiskárny. Pokud je v tiskárně pevný disk, správce úložiště na něj soubory automaticky uloží. Pokud v tiskárně pevný disk není, správce úložiště načte soubory do paměti flash. Pokud je v tiskárně pevný disk, a přesto dáváte přednost načtení do paměti flash, poklepejte na název souboru v okně Projekt, pod položkou Svazek vyberte možnost %Flash0% a potom klepněte na tlačítko OK. 11. Když se zobrazí zpráva Příkaz vydán, která potvrzuje, že načítání skončilo, klepnutím na tlačítko OK zprávu vymažete. Překrývání a makra (pouze systém Windows) > 132

133 Testování tisku překrývání 1. Klepněte na ikonu příslušné tiskány a zvolte příkaz Tiskárny Testovat formulář. 2. Každé překrývání otestujete tak, že ho vyberete v okně Test formuláře PostScript a klepnete na tlačítko OK. Po krátké pauze, kdy tiskárna formulář zpracovává, bude formulář vytištěn. 3. Po otestování všech překrývání klepněte na tlačítko Konec. 4. Nástroj Správce úložiště zavřete klepnutím na standardní tlačítko Zavřít (X) pro okna v systému Windows nebo výběrem příkazu Projekty Konec. Definování překrývání Toto je poslední krok, který je třeba provést, než budou nová překrývání připravená k použití. 1. Z nabídky Start nebo z ovládacích panelů systému Windows otevřete okno Tiskárny (v systému Windows XP okno Tiskárny a faxy ). 2. Pravým tlačítkem klepněte na ikonu příslušné tiskárny s podporou jazyka PostScript a z místní nabídky vyberte položku Předvolby tisku. 3. Na kartě Překrývání klepněte na tlačítko Nové. 4. V okně Definovat překrývání zadejte vhodný název (2) pro toto překrývání a vyberte, které stránky (3) dokumentu budou toto překrývání používat. 5. Zadejte název souboru překrývání (4) přesně tak, jak byl zobrazen v okně projektu správce úložiště. Pamatujte na malá a velká písmena. Pokud jste si zapomněli poznamenat názvy překrývání při jejich vytváření, můžete je najít tak, že zobrazíte soubor projektu pomocí správce úložiště nebo že z informačního menu tiskárny vytisknete seznam souborů a názvy souborů překrývání vyhledáte v něm. 6. Klepnutím na tlačítko Přidat (5) přidejte toto překrývání do seznamu definovaných překrývání Překrývání a makra (pouze systém Windows) > 133

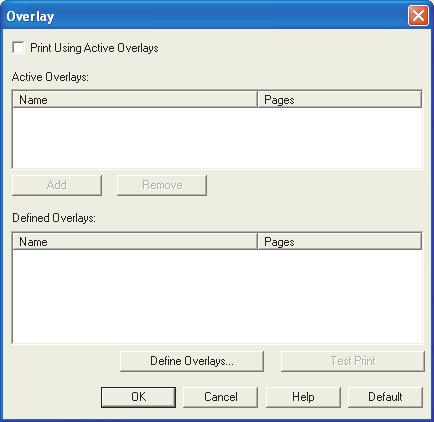

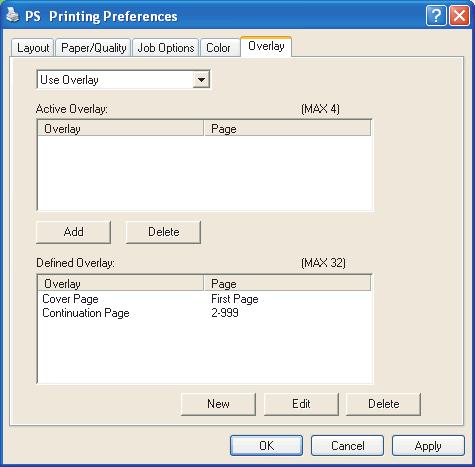

134 7. Klepnutím na tlačítko OK zavřete okno Definovat překrývání. Nové překrývání se nyní zobrazí v seznamu Definované překrývání v okně Vlastnosti tiskárny. 8. Pokud chcete definovat více překrývání, opakujte výše popsaný postup. 9. Po dokončení zavřete okno vlastností tiskárny klepnutím na tlačítko OK. Nová překrývání jsou nyní připravena a můžete je použít při tisku dokumentů. Tisk s překrýváními v jazyce PostScript Definovaná překrývání můžete použít v libovolném dokumentu. Uvedený příklad používá dvě překrývání pro obchodní dopisy. První se tiskne pouze na první stránku a druhé se tiskne na kteroukoliv nebo na všechny následující stránky. 1. Připravte dokument běžným způsobem v příslušné aplikaci. Vpřípadě potřeby nezapomeňte dokument naformátovat tak, aby se vešel do příslušného rozměru. 2. Otevřete dialogové okno Tisk v příslušné aplikaci, vyberte všechny požadované možnosti a zkontrolujte, zda je vybrána tiskárna s ovladačem pro jazyk PostScript, v níž byla překrývání definována. 3. Klepnutím na tlačítko Vlastnosti otevřete okno Předvolby tisku. 4. Na kartě Překrývání vyberte z rozevíracího seznamu (1) položku Použít překrývání. 5. Klepněte na první překrývání (2), které chcete použít. V tomto případě je to překrývání Titulní stránka. Potom klepněte na tlačítko Přidat (3). 6. Chcete-li použít další překrývání, v tomto případě překrývání Následující stránka, klepněte na druhé překrývání (4) a potom znovu klepněte na tlačítko Přidat (3) Překrývání a makra (pouze systém Windows) > 134

135 7. Až vyberete všechna překrývání, která chcete v tomto dokumentu použít, klepněte na tlačítko OK. 8. Klepnutím na tlačítko OK v dialogovém okně Tisk příslušné aplikace spusťte tisk. Vytváření překrývání v jazyce PCL Chcete-li vytvořit překrývání, musíte provést následující tři kroky: 1. V používané aplikaci vytvořte formulář a vytiskněte ho do souboru tiskárny (.PRN). 2. Pomocí nástroje Správce úložiště, který se nachází na CD dodaném s vaší tiskárnou vytvořte projektový soubor, importujte soubor(y).prn a vygenerovaný filtrový soubor (.BIN) načtěte do tiskárny. 3. Použijte načtené soubory k definování překrývání pro použití při tisku dokumentů. Při tisku do souboru nepoužívejte žádné zvláštní funkce, např. oboustranný tisk nebo tisk více kopií. Tyto funkce nejsou vhodné pro makra; používají se pouze při tisku hotových dokumentů. Vytvoření obrázku překrývání 1. Vytvořte obrázek překrývání ve své oblíbené aplikaci, například v grafickém programu, a obrázek uložte. 2. V používané aplikaci otevřete dialogové okno Tisk. 3. Zkontrolujte, zda název vybrané tiskárny (1) odpovídá názvu ovladače tiskárny s podporou jazyka PCL. 4. Vyberte možnost Tisk do souboru (2). 5. Po vyzvání zadejte smysluplný název souboru tisku s příponou PRN. 6. Zavřete aplikaci Překrývání a makra (pouze systém Windows) > 135

136 Vytvoření a načtení maker 1. Z nabídky Start v systému Windows spusťte nástroj Správce úložiště. Tento nástroj rozpozná tiskárnu. 2. Výběrem příkazu Tiskárny Nový projekt vytvořte nový projekt. 3. Vyberte příkaz Tiskárny Filtrovat soubor makra. Zobrazí se dialogové okno Filtrovat tiskové vzory. Upravte nastavení podle potřeby a potom klepněte na tlačítko OK. Příklad: Vytvoříte-li v programu Malování černý ovál a ponecháte všechny příkazy pro filtry barev zaškrtnuté, černý ovál se vytiskne jako černý obdélník, když použijete překrývání. Aby si ovál zachoval svůj tvar, vypněte (zrušte zaškrtnutí) filtry Konfigurovat obrazová data, ID palety a Řízení palety. 4. V rozevíracím seznamu Soubory typu vyberte položku soubory s příponou PRN (*.prn). 5. Přejděte do složky, kde jsou uloženy soubory překrývání spříponou PRN, a vyberte jeden nebo více z nich do sady překrývání. V projektu může být několik souborů maker. Například jeden soubor pro první stránku a další pro stránky následující. V případě potřeby použijte k výběru několika souborů najednou standardní postup v systému Windows (pomocí kláves Shift a Ctrl). 6. Klepnutím na tlačítko Otevřít přidejte tyto soubory k aktuálnímu projektu. (Soubory také můžete přetáhnout z Průzkumníka Windows přímo do okna projektu.) Až se zobrazí okna se zprávou, které potvrzuje vytvoření souboru filtrů, klepněte na tlačítko OK. 7. Pro každý přidaný soubor tiskárny (.PRN) se v okně projektu zobrazí soubor s příponou BIN. Poznamenejte si názvy a čísla ID všech souborů. Tyto údaje budete později potřebovat. Chcete-li názvy nebo čísla ID upravit, poklepejte na položku souboru a podrobnosti upravte. Podrobnosti položky Svazek jsou následující: 0 = oddíl PCL disku tiskárny; 1 = oddíl Common disku tiskárny; %disk0% = oddíl PostScript na disku tiskárny; 2 = PCL v paměti typu flash %Flash0% = paměť flash (PostScript) V názvech se rozlišují malá a velká písmena (později budete tyto názvy potřebovat přesně tak, jak byly zobrazeny v tomto seznamu). Překrývání a makra (pouze systém Windows) > 136

137 8. Zvolte Projekty Uložit projekty a zadejte smysluplné jméno (např. Dopisní papíry ) abyste je mohli později rozeznat. 9. Zvolte příkaz Projekty Poslat soubory projektu do tiskárny. Soubor projektu se načte do tiskárny. 10. Po zobrazení zprávy Příkaz vydán, která potvrzuje, že načítání skončilo, klepnutím na tlačítko OK zprávu vymažete. Testování tisku makra 1. Zvolte příkaz Tiskárny Testovat makro. 2. V okně Testovat makro zadejte číslo ID makra a klepněte na tlačítko OK. Po krátké pauze tiskárna makro vytiskne. 3. Po otestování všech maker klepněte na tlačítko Konec. 4. Nástroj Správce úložiště zavřete klepnutím na standardní tlačítko Zavřít (X) pro okna v systému Windows nebo výběrem příkazu Projekty Konec. Definování překrývání Toto je poslední krok, který je třeba provést, než budou nová překrývání připravena k použití. 1. Z nabídky Start nebo z ovládacích panelů systému Windows otevřete okno Tiskárny (v systému Windows XP okno Tiskárny a faxy ). 2. Pravým tlačítkem klepněte na ikonu příslušné tiskárny s podporou jazyka PostScript a z místní nabídky vyberte položku Předvolby tisku. 3. Na kartě Možnosti úlohy klepněte na tlačítko Překrývání. 4. V okně Překrývání klepněte na tlačítko Definovat překrývání (1). 1 Překrývání a makra (pouze systém Windows) > 137

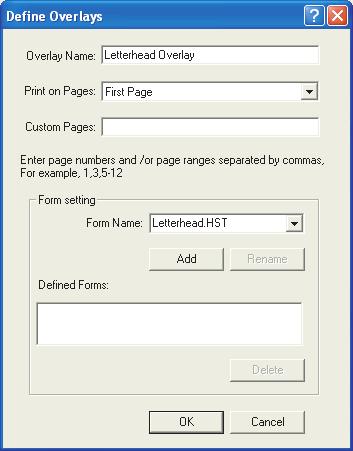

138 5. V okně Definovat překrývání zadejte název (a) a ID (b) požadovaného překrývání a vyberte, které stránky (c) dokumentu budou toto 3 překrývání používat. Potom a klepnutím na tlačítko Přidat (3) přidejte toto překrývání do b seznamu definovaných překrývání. c Opakujte tento postup pro všechna další související překrývání. 4 Po dokončení zavřete okno klepnutím na tlačítko Zavřít (Zavřít) (4). Uvedený příklad ukazuje dvě definovaná překrývání, jedno pro titulní stránku a jedno pro následující stránky. Názvy a čísla ID souborů překrývání musí být zadány přesně tak, jak byly zobrazeny v okně projektu správce úložiště. Nezapomeňte na malá a velká písmena. Pokud jste si zapomněli poznamenat názvy překrývání při jejich vytváření, můžete je najít tak, že zobrazíte soubor projektu pomocí správce úložiště nebo že z informačního menu tiskárny vytisknete seznam souborů a názvy souborů překrývání vyhledáte v něm. Nová překrývání se nyní zobrazí v seznamu Definovaná překrývání v okně Vlastnosti tiskárny. 6. Po dokončení zavřete okno Předvolby tisku klepnutím na tlačítko OK. Nová překrývání jsou nyní připravena a můžete je použít při tisku dokumentů. Překrývání a makra (pouze systém Windows) > 138

139 Tisk s překrýváními v jazyce PCL Definovaná překrývání můžete použít v libovolném dokumentu. Uvedený příklad používá dvě překrývání pro obchodní dopisy. První se tiskne pouze na první stránku a druhé se tiskne na kteroukoliv nebo na všechny následující stránky. 1. Připravte dokument běžným způsobem. V případě potřeby nezapomeňte naformátovat dokument tak, aby se v překrývání pro hlavičkový papír vešel do prázdných oblastí. 2. Otevřete dialogové okno Tisk v používané aplikaci, vyberte všechny požadované možnosti a zkontrolujte, zda je vybrána tiskárna s ovladačem pro jazyk PCL, v níž byla překrývání definována. 3. Klepnutím na tlačítko Vlastnosti otevřete okno Předvolby tisku. 4. Na kartě Překrývání zaškrtněte políčko Použít aktivní překrývání (1). 5. V seznamu Definované překrývání klepněte na první překrývání (2), které chcete použít, a potom ho klepnutím na tlačítko Přidat (3) přidejte do seznamu Aktivní překrývání. (Chcete-li zobrazit, jak toto překrývání vypadá, klepněte na tlačítko Zkušební tisk.) 6. Pokud chcete použít s tímto dokumentem další překrývání, v tomto příkladu je to Následující stránka, klepněte na druhé překrývání (4) v seznamu definovaných překrývání a potom znovu klepněte na tlačítko Přidat (3), aby se druhé překrývání přidalo do seznamu aktivních překrývání. 7. Až bude seznam aktivních překrývání obsahovat všechny položky, které chcete použít, klepněte na tlačítko OK. 8. Klepnutím na tlačítko Tisk v dialogovém okně Tisk používané aplikace spusťte tisk dokumentu Překrývání a makra (pouze systém Windows) > 139

140 Výměna spotřebních částí Tato část vysvětluje, jak vyměňovat spotřební části, když uplynula doba jejich životnosti. Jako vodítko uvádíme očekávanou životnost těchto částí: > Toner: POZNÁMKA: Pokud displej LCD zobrazuje zprávu TONER LOW (Nedostatek toneru) nebo je tisk vybledlý, otevřete nejprve horní kryt a zkuste kazetu několikrát protřepat, aby se v ní toner rovnoměrně rozprostřel. Tímto způsobem získáte z tonerové kazety maximum. První kazeta: Tiskárna C5900 je dodávána s azurovým, purpurovým, žlutým a černým tonerem postačujícím na stran formátu A4 v tiskových kazetách, přičemž náplň na 750 stran se použije k naplnění obrazového válce (zbývá tedy stran A4). Náhradní kazeta: POKRYTÍ STRÁNKY A4 (TOUTO BARVOU) 2,5 % 5,0 % 10 % Černá Azurová Purpurová Žlutá > Obrazový válec: přibližně stran formátu A4 (při běžném kancelářském použití, kdy 20 % tisku představuje tisk pouze jedné strany, 30 % představuje tisk dokumentů o třech stranách a 50 % představuje dokumenty o 15 a více stranách). > Přenosový pás: přibližně stran formátu A4. > Zapékací jednotka: přibližně stran formátu A4. Výměna spotřebních částí > 140

141 Podrobnosti objednávky spotřebních částí POLOŽKA ŽIVOTNOST OBJEDNACÍ ČÍSLO Toner, černý A4 při 5 % * Toner, azurový A4 při 5 % * Toner, purpurový A4 při 5 % * Toner, žlutý A4 při 5 % * Toner, balení se všemi 4 barvami (pro každý C,M,Y,K) není k dispozici Obrazový válec, černý stran A4* Obrazový válec, azurový stran A4* Obrazový válec, purpurový stran A4* Obrazový válec, žlutý stran A4* Zapékací jednotka stran A4* Přenosový pás A4 při 3 stranách na úlohu * Průměrná životnost: 20 % stran při souvislém tisku, 50 % stran při 3 stranách na úlohu a 30 % stran při 1 straně na úlohu. Abyste se svým zařízením dosáhli maximální kvality a výkonu, používejte pouze originální spotřební díly Oki. Použití jiných výrobků než originálních výrobků Oki může vést ke snížení výkonu tiskárny a k propadnutí platnosti záruky. Výměna spotřebních částí > 141

142 Výměna tonerové kazety UPOZORNĚNÍ! Chcete-li zabránit plýtvání tonerem a chybám tonerového čidla, nevyměňujte tonerové kazety, dokud se nezobrazí zpráva PRAZDNY TONER. Toner používaný v této tiskárně je velmi jemný, suchý prášek. Je obsažen ve čtyřech kazetách, každá kazeta obsahuje jednu barvu: azurovou, purpurovou, žlutou, černou. Připravte si list papíru, na který při instalaci nové kazety odložíte použitou kazetu. Starou kazetu vložte do obalu, ve kterém byla dodána nová kazeta. Při likvidaci kazety s obalem postupujte zodpovědně: Dodržujte všechny směrnice, všechna doporučení atd. vztahující se na recyklaci odpadu. Rozsypaný tonerový prášek lehce smet te, případně odstraňte všechny zbytky studeným, vlhkým hadrem. Nepoužívejte horkou vodu a nikdy nepoužívejte žádné rozpouštědlo. Skvrny by pak byly trvalé. VAROVÁNÍ! Pokud toner vdechnete, vypijte trochu vody. Když se vám dostane do očí, vypláchněte oči velkým množstvím studené vody. Okamžitě vyhledejte lékařskou pomoc. 1. Stiskněte uvolňovací západku a úplně otevřete horní kryt tiskárny. VAROVÁNÍ! Jestliže byla tiskárna v provozu, může být zapékací jednotka horká. Oblast zapékací jednotky je zřetelně označena. Nedotýkejte se jí. Výměna spotřebních částí > 142

143 2. Všimněte si polohy čtyř kazet (a) 1. Kazeta s azurovou barvou 2. Kazeta s purpurovou barvou 3. Kazeta se žlutou barvou 4. Kazeta s černou barvou Vytáhněte úplně barevnou uvolňovací páčku (1) na kazetě, kterou chcete vyměnit, směrem k přední části tiskárny. 1 Výměna spotřebních částí > 143

144 3. Zvedněte pravý konec kazety, táhněte ji doprava, aby se její levý konec uvolnil podle obrázku, a tonerovou kazetu vyjměte z tiskárny Obě části opatrně položte na papír, abyste tonerem neznečistili nábytek. 5. Vyjměte novou kazetu z krabice, ale obal zatím nesnímejte. 6. Lehce několikrát protřepejte kazetu ze strany na stranu, aby se v ní toner uvolnil a rovnoměrně rozprostřel. Výměna spotřebních částí > 144

145 7. Odstraňte obal a odlepte lepicí pásku ze spodní části kazety. 8. Uchopte kazetu nahoře v její střední části tak, aby barevná páčka byla napravo, a vložte kazetu do tiskárny na jednotku obrazového válce, odkud jste vyjmuli starou kazetu. 9. Nejprve vložte levý konec kazety do horní části jednotky obrazového válce, zatlačte ho proti pružině v jednotce obrazového válce a potom pravý konec kazety sklopte dolů na jednotku obrazového válce. 2 1 Výměna spotřebních částí > 145

146 10. Mírně na kazetu zatlačte směrem dolů, abyste se ujistili, že je pevně umístěna, a zatlačte na barevnou páčku (1) směrem k zadní části tiskárny. Tím se kazeta upevní na svém místě auvolníse přístup toneru do jednotky obrazového válce Nakonec zavřete horní kryt a pevně ho po obou stranách zatlačte dolů, až západky zaklapnou. Výměna spotřebních částí > 146

147 Výměna obrazového válce UPOZORNĚNÍ! Jedná se o zařízení citlivé na statickou elektřinu, zacházejte s ním opatrně. Tiskárna obsahuje čtyři obrazové válce: pro azurovou, purpurovou, žlutou a černou barvu. 1. Stiskněte uvolňovací západku a úplně otevřete horní kryt tiskárny. VAROVÁNÍ! Byla-li tiskárna zapnutá, je zapékací jednotka horká. Oblast zapékací jednotky je zřetelně označena. Nedotýkejte se jí. 2. Všimněte si polohy čtyř kazet Kazeta s azurovou barvou 2. Kazeta s purpurovou barvou 3. Kazeta se žlutou barvou 4. Kazeta s černou barvou Výměna spotřebních částí > 147

148 3. Uchopte obrazový válec za prostředek horní části, zvedněte ho a spolu s tonerovou kazetou ho vyjměte z tiskárny. 4. Obě části opatrně položte na papír, abyste neznečistili nábytek a aby se nepoškodil zelený povrch válce. UPOZORNĚNÍ! Zelený povrch obrazového válce na spodní části kazety je velmi choulostivý a citlivý na světlo. Nedotýkejte se ho a nevystavujte ho normálnímu osvětlení místnosti po dobu delší než 5 minut. Jestliže musí být jednotka obrazového válce mimo tiskárnu po delší dobu, zabalte ji do černého plastového sáčku, aby na ni nesvítilo světlo. Nikdy nevystavujte obrazový válec přímému slunečnímu světlu ani jasnému pokojovému osvětlení. 5. V pozici, kdy je barevná uvolňovací páčka kazety (1) napravo, zatáhněte za páčku směrem k sobě. Uvolní se tím spojení mezi tonerovou kazetou a kazetou obrazového válce. 1 Výměna spotřebních částí > 148

149 6. Zvedněte pravý konec tonerové kazety, vytáhněte ji doprava, aby se uvolnil její levý konec (viz obrázek), a vyjměte kazetu z kazety obrazového válce. Položte tonerovou kazetu na list papíru, aby se nepotřísnil nábytek Vyjměte novou kazetu obrazového válce z obalu a umístěte ji na papír, na který jste položili starou kazetu. Zacházejte s ní stejně jako se starou kazetou. Před likvidací starou kazetu zabalte do obalu po nové kazetě. 8. Položte tonerovou kazetu na novou kazetu obrazového válce podle obrázku. Zatlačte nejprve levý konec a potom sklopte pravý konec dovnitř. (V tomto okamžiku není třeba použít novou kazetu s tonerem, pokud množství toneru ve staré kazetě není příliš malé.) 1 2 Výměna spotřebních částí > 149

150 9. Zatlačte na barevnou uvolňovací páčku (1) směrem od sebe, čímž tonerovou kazetu připevníte k nové jednotce obrazového válce a uvolníte přístup toneru do jednotky obrazového válce Uchopte celou sadu za prostředek horní části a vložte ji na její místo do tiskárny tak, aby kolíčky na obou koncích zapadly do zářezů po stranách dutiny. 11. Nakonec zavřete horní kryt a pevně ho po obou stranách zatlačte dolů, až západky zaklapnou. POZNÁMKA: Pokud chcete tiskárnu vrátit nebo ji potřebujete z libovolného důvodu přemístit, zajistěte, aby byla nejprve vyjmuta jednotka obrazového válce a umístěna do dodaného obalu. Zabráníte tak vysypání toneru. Výměna spotřebních částí > 150

151 Výměna přenosového pásu Pásový posuvník se nachází pod čtyřmi obrazovými válci. Posuvník je třeba vyměnit přibližně po každých stranách. Před otevřením horního krytu tiskárnu vypněte a nechte zapékací jednotku po dobu asi 10 minut chladnout. 1. Stiskněte uvolňovací západku a úplně otevřete horní kryt tiskárny. VAROVÁNÍ! Byla-li tiskárna zapnutá, je zapékací jednotka horká. Oblast zapékací jednotky je zřetelně označena. Nedotýkejte se jí. 2. Všimněte si polohy čtyř kazet. Kazety je nezbytně nutné vrátit na místo ve stejném pořadí Kazeta s azurovou barvou 2. Kazeta s purpurovou barvou 3. Kazeta se žlutou barvou 4. Kazeta s černou barvou Výměna spotřebních částí > 151

152 3. Vyjměte všechny čtyři jednotky obrazových válců z tiskárny a uložte je na bezpečném místě, na kterém nejsou vystaveny přímému působení světla a tepla. UPOZORNĚNÍ! Zelený povrch obrazového válce ve spodní části každé kazety je velmi choulostivý a citlivý na světlo. Nedotýkejte se ho a nevystavujte ho normálnímu osvětlení místnosti po dobu delší než 5 minut. Jestliže musí být jednotka obrazového válce mimo tiskárnu po delší dobu, zabalte ji do černého plastového sáčku, aby na ni nesvítilo světlo. Nikdy nevystavujte obrazový válec přímému slunečnímu světlu ani jasnému pokojovému osvětlení. 4. Najděte dvě příchytky (5) po obou stranách pásu a držadlo (6) vpředu Obě příchytky otočte o 90 doleva. Tím se uvolní pás z tělesa tiskárny. 6. Zatáhněte za držadlo (6) směrem nahoru, pásový posuvník se sklopí k přední straně. Potom ho vyjměte z tiskárny. Výměna spotřebních částí > 152

153 7. Vložte nový pásový posuvník na jeho místo v tiskárně tak, aby držadlo bylo vpředu a ozubený pohon směřoval k zadní stěně tiskárny. Ozubený pohon vložte do hnacího zařízení v levém zadním rohu tiskárny a pásový posuvník položte naplocho do tiskárny. 8. Otočte obě příchytky (5) o 90 doprava, až zapadnou. Tím se jednotka pásového posuvníku upevní na svém místě v tiskárně. 9. Vrat te všechny čtyři obrazové válce spolu s jejich tonerovými kazetami do tiskárny ve stejném pořadí, v jakém jste je z tiskárny vyjímali: azurová (úplně vzadu), purpurová, žlutá a černá (úplně vpředu). 10. Nakonec zavřete horní kryt a pevně ho po obou stranách zatlačte dolů, až západky zaklapnou. Výměna zapékací jednotky Zapékací jednotka je umístěna uvnitř tiskárny hned za čtyřmi jednotkami obrazových válců. VAROVÁNÍ! Jestliže byla tiskárna v provozu, budou některé součásti zapékací jednotky velmi horké. Se zapékací jednotkou zacházejte velmi opatrně, uchopte ji vždy pouze za držadlo, které je pouze mírně teplé. Tuto oblast jasně označuje varovná nálepka. Pokud máte pochybnosti, vypněte tiskárnu a před otevřením krytu počkejte alespoň 10 minut, než zapékací jednotka vychladne. Výměna spotřebních částí > 153

154 Vypněte tiskárnu. 1. Stiskněte uvolňovací západku a úplně otevřete horní kryt tiskárny. 2. Najděte držadlo (1) na horní straně zapékací jednotky. 1 2 C M Y K 3. Zatáhněte za příchytnou páčku (2) zapékací jednotky směrem kpřední části tiskárny tak, aby byla ve zcela vzpřímené poloze. 4. Uchopte zapékací jednotku za její držadlo (1), zvedněte ji přímo nahoru a odložte mimo tiskárnu. Jestliže je zapékací jednotka stále ještě teplá, umístěte ji na plochou podložku, která se teplem nepoškodí. 5. Vyjměte novou zapékací jednotku z krabice a odstraňte balicí materiál. 6. Uchopte novou zapékací jednotku za držadlo a přesvědčte se, zda je správně natočena. Příchytné páčky (2) by měly být ve zcela vzpřímené poloze. 2 Výměna spotřebních částí > 154

155 7. Vložte zapékací jednotku do tiskárny. 8. Zatlačte na příchytnou páčku (2) směrem k zadní části tiskárny, čímž se zapékací jednotka upevní na místě. 2 C M Y K Nakonec zavřete horní kryt a pevně ho po obou stranách zatlačte dolů, až západky zaklapnou. 9. Zapněte tiskárnu. Výměna spotřebních částí > 155

156 Čištění hlavy s diodami LED Hlavu s diodami LED je třeba vyčistit vždy, když výtisk není čistý, když jsou na výtiscích bílé čáry nebo když je text rozmazaný. 1. Vypněte tiskárnu a otevřete horní kryt. 2. Jemně otřete povrch hlavy s diodami LED měkkým ubrouskem. UPOZORNĚNÍ! Na čištění hlavy s diodami LED nepoužívejte metylalkohol nebo jiná rozpouštědla, jinak může dojít k poškození povrchu čočky. 3. Zavřete horní kryt. Výměna spotřebních částí > 156

157 Instalace volitelného vybavení V této části je vysvětleno, jak instalovat do tiskárny volitelné vybavení. K volitelnému vybavení patří: > duplexní jednotka (pro oboustranný tisk), > přídavná pamět, > pevný disk, > přídavný zásobník papíru. Duplexní jednotka Duplexní jednotka umožňuje oboustranný tisk, při kterém je menší spotřeba papíru a práce s dlouhými dokumenty je snazší. Umožňuje také tisk brožur, při kterém je spotřeba papíru ještě menší a práce s dlouhými dokumenty ještě snazší. Duplexní jednotka se zasune přímo do zadní části tiskárny. K její instalaci nejsou třeba žádné nástroje. 1. Vybalte novou jednotku a odstraňte z ní veškerý přepravní materiál. 2. Vypněte tiskárnu. Není nutné odpojovat napájecí kabel. 3. Otočte jednotku správnou stranou nahoru podle obrázku a zasuňte ji do otvoru za zadním panelem. Při zasouvání jednotky se panel otočí dovnitř. Zasuňte jednotku až na doraz, dokud nezaklapne na místo. 4. Zapněte tiskárnu a počkejte, až se zahřeje (asi 1 minutu). Instalace volitelného vybavení > 157

158 5. Vytiskněte přehled menu následujícím způsobem: (a) (b) (c) (d) Stiskněte tlačítko +. Přejdete tak do informačního menu. Přehled menu zobrazíte jedním stisknutím tlačítka ENTER. Když tlačítko ENTER stisknete ještě jednou, přehled menu vytisknete. Po vytištění přehledu nabídky ukončete systém nabídky stisknutím tlačítka ON LINE. 6. Prohlédněte si první stránku přehledu menu. V horní části stránky mezi dvěma horizontálními čarami naleznete aktuální konfiguraci tiskárny. V seznamu konfigurace by mělo být uvedeno, že je nainstalována duplexní jednotka. Nastavte ovladač tiskárny pro systém Windows, aby bylo možné plně využít nových funkcí. Rozšíření paměti Základní model tiskárny je vybaven hlavní pamětí o velikosti 256 MB. Tuto pamět je možné rozšířit přídavnou pamět ovou deskou o velikosti 256 MB nebo 512 MB. Celková velikost paměti tak může být až 768 MB. Instalace trvá pouze několik minut a nejsou potřeba žádné nástroje. UPOZORNĚNÍ Při provádění instalace se řiďte pokyny pro prevenci poškození statickým nábojem. 1. Vypněte tiskárnu a odpojte napájecí kabel. 2. Stiskněte uvolňovací západku a úplně otevřete horní kryt tiskárny. Instalace volitelného vybavení > 158

159 3. Zvedněte západku předního krytu a otevřete přední kryt tiskárny. VAROVÁNÍ! Pokud byla tiskárna před krátkou dobou v provozu, zapékací jednotka bude horká. Oblast zapékací jednotky je zřetelně označena. Nedotýkejte se jí. 4. Odšroubujte šroubek (1) zajišt ující kryt pravé strany Na dvou vyznačených místech mírně zvedněte okraj postranního krytu a sejměte kryt z horní části tiskárny. Přizvedněte kryt a sejměte ho z tiskárny. Odložte ho stranou. Instalace volitelného vybavení > 159

160 6. Opatrně vyjměte novou pamět ovou desku z obalu. Snažte se s deskou manipulovat pouze pomocí jejích krátkých stran a pokud možno se nedotýkejte žádných kovových částí. Zejména se nedotýkejte konektoru na hraně desky. 7. Pamět ová deska má v konektoru na hraně desky malý výřez, který je blíž k jedné straně desky než ke druhé. 8. Odsuňte přístupová dvířka v kovové desce a otevřete je. Instalace volitelného vybavení > 160

161 9. Vyhledejte v tiskárně patici pro přídavnou pamět RAM (1). 10. Pokud tato patice již obsahuje pamět ovou desku, je třeba tuto desku před instalací nové desky odstranit. Pamět ovou desku odstraníte následujícím způsobem (jinak přejděte na krok 11). (a) (b) Uchopte pevně desku za její kratší strany a vytáhněte ji z patice. Vložte vyjmutou pamět ovou desku do antistatického obalu, ve kterém byla původně uložena nová deska. 11. Uchopte novou pamět ovou desku za její kratší strany tak, aby konektor na hraně směřoval do patice na přídavnou pamět RAM. 12. Opatrně zasuňte desku do patice až na doraz, dokud nezaklapne na místo. Jemně modul zatlačte k desce. Instalace volitelného vybavení > 161

162 13. Zavřete přístupová dvířka a zašoupněte je. 14. Zasuňte tři zajišt ovací západky ve spodní části postranního krytu do obdélníkových otvorů blízko spodní části tiskárny. 15. Zavřete horní část postranního krytu a znovu upevněte zajišt ovací šroubek odstraněný v kroku Zavřete přední kryt. Potom zavřete horní kryt tiskárny (zatlačte jej dolů na obou stranách, dokud nezaklapne na místo). UPOZORNĚNÍ! Po instalaci přídavné paměti (jednotky pevného disku) je třeba pro zabránění riziku požáru zavřít a dát na původní místo všechna dvířka a kryty. 17. Zapojte napájecí kabel a zapněte tiskárnu. 18. Když je tiskárna připravena k tisku, vytiskněte přehled nabídky: (a) (b) (c) (d) Stiskněte tlačítko +. Přejdete tak do nabídky Information (Informace). Přehled nabídky zobrazíte jedním stisknutím tlačítka ENTER. Když tlačítko ENTER stisknete ještě jednou, přehled nabídky vytisknete. Po vytištění přehledu nabídky ukončete systém nabídky stisknutím tlačítka ON LINE. 19. Prohlédněte si první stránku přehledu menu. Instalace volitelného vybavení > 162

163 V horní části stránky mezi dvěma horizontálními čarami naleznete aktuální konfiguraci tiskárny. Seznam konfigurace obsahuje údaj o celkové velikosti paměti. Ten by měl uvádět celkovou nyní instalovanou pamět. Pokud používáte ovladač pro jazyk PostScript v systému Windows, nastavte tento ovladač podle pokynů uvedených dále v této části. Pevný disk Volitelný interní pevný disk o velikosti umožňuje kompletování tištěných stránek a lze jej použít k ukládání překrývání, maker, fontů a zabezpečených nebo zkontrolovaných dokumentů, které čekají na vytištění. Instalace trvá pouze několik minut a nejsou potřeba žádné nástroje. UPOZORNĚNÍ Při provádění instalace se řiďte pokyny pro prevenci poškození statickým nábojem. 1. Vypněte tiskárnu a odpojte napájecí kabel. 2. Stiskněte uvolňovací západku a úplně otevřete horní kryt tiskárny. Instalace volitelného vybavení > 163

164 3. Zvedněte západku předního krytu a otevřete přední kryt tiskárny. VAROVÁNÍ! Pokud byla tiskárna před krátkou dobou v provozu, zapékací jednotka bude horká. Oblast zapékací jednotky je zřetelně označena. Nedotýkejte se jí. 4. Odšroubujte šroubek (1) zajišt ující kryt pravé strany Na dvou vyznačených místech mírně zvedněte okraj postranního krytu a sejměte kryt z horní části tiskárny. Přizvedněte kryt a sejměte ho z tiskárny. Odložte ho stranou. Instalace volitelného vybavení > 164

165 6. Odsuňte přístupová dvířka v kovové desce a otevřete je Zapojte kabel (1) do konektoru diskové jednotky (2) v tiskárně. 8. Utáhněte oba šrouby s křídlovou hlavou (3). 9. Zavřete horní část postranního krytu a znovu upevněte zajišt ovací šroubek odstraněný v kroku Zavřete přední kryt a horní kryt tiskárny (zatlačte dolů na obou stranách, dokud nezaklapne na místo). UPOZORNĚNÍ! Po instalaci přídavné paměti (jednotky pevného disku) je třeba pro zabránění riziku požáru zavřít a dát na původní místo všechna dvířka a kryty. 11. Zapojte napájecí kabel a zapněte tiskárnu. 12. Když je tiskárna připravena k tisku, vytiskněte přehled nabídky: 13. Stiskněte tlačítko +. Přejdete tak do nabídky Information (Informace). 14. Přehled nabídky zobrazíte jedním stisknutím tlačítka ENTER. Instalace volitelného vybavení > 165

166 15. Když tlačítko ENTER stisknete ještě jednou, přehled nabídky vytisknete. 16. Po vytištění přehledu nabídky ukončete systém nabídky stisknutím tlačítka ON LINE. 17. Prohlédněte si první stránku přehledu menu. 18. V horní části stránky mezi dvěma horizontálními čarami naleznete aktuální konfiguraci tiskárny. Zde by mělo být uvedeno, že je nainstalována jednotka pevného disku. Přídavný zásobník papíru 1. Vypněte tiskárnu a odpojte napájecí kabel. 2. Položte přídavný zásobník papíru na požadované místo. 3. Zvedněte tiskárnu a s pomocí vodítek (a) ji usaďte na přídavný zásobník papíru. Při manipulaci s tiskárnou dodržujte bezpečnostní pokyny. a a 4. Znovu připojte napájecí kabel a zapněte tiskárnu. Instalace volitelného vybavení > 166

167 Nastavení ovladačů tiskárny pro systém Windows Po instalaci volitelného vybavení bude možná nutné znovu nastavit ovladač tiskárny pro systém Windows, aby byly nové funkce dostupné pro aplikace systému Windows. Pokud je tiskárna sdílena více uživateli různých počítačů, musí být ovladač nastaven v počítači každého uživatele. Uvedená dialogová okna platí pro systém Windows XP. Dialogová okna v jiných verzích systému Windows se mohou mírně lišit. Pokud jste instalovali dodatečnou pamět, není nutno měnit ovladač tiskárny a můžete tuto část ignorovat. Jestliže jste nainstalovali duplexní jednotku, postupujte takto: 1. Z menu Start nebo z ovládacího panelu Windows otevřete okno Tiskárny (ve Windows XP nazývané Tiskárny a faxy). 2. Klepněte pravým tlačítkem na ikonu požadované tiskárny a z místní nabídky vyberte příkaz Vlastnosti. 3. Na kartě Možnosti zařízení zaškrtněte políčko pro upgrade, který jste právě nainstalovali. 4. Klepnutím na tlačítko OK zavřete okno Vlastnosti. Potom zavřete okno Tiskárny. Instalace volitelného vybavení > 167
