Návod k obsluze. Dlabačka D3

Transkript

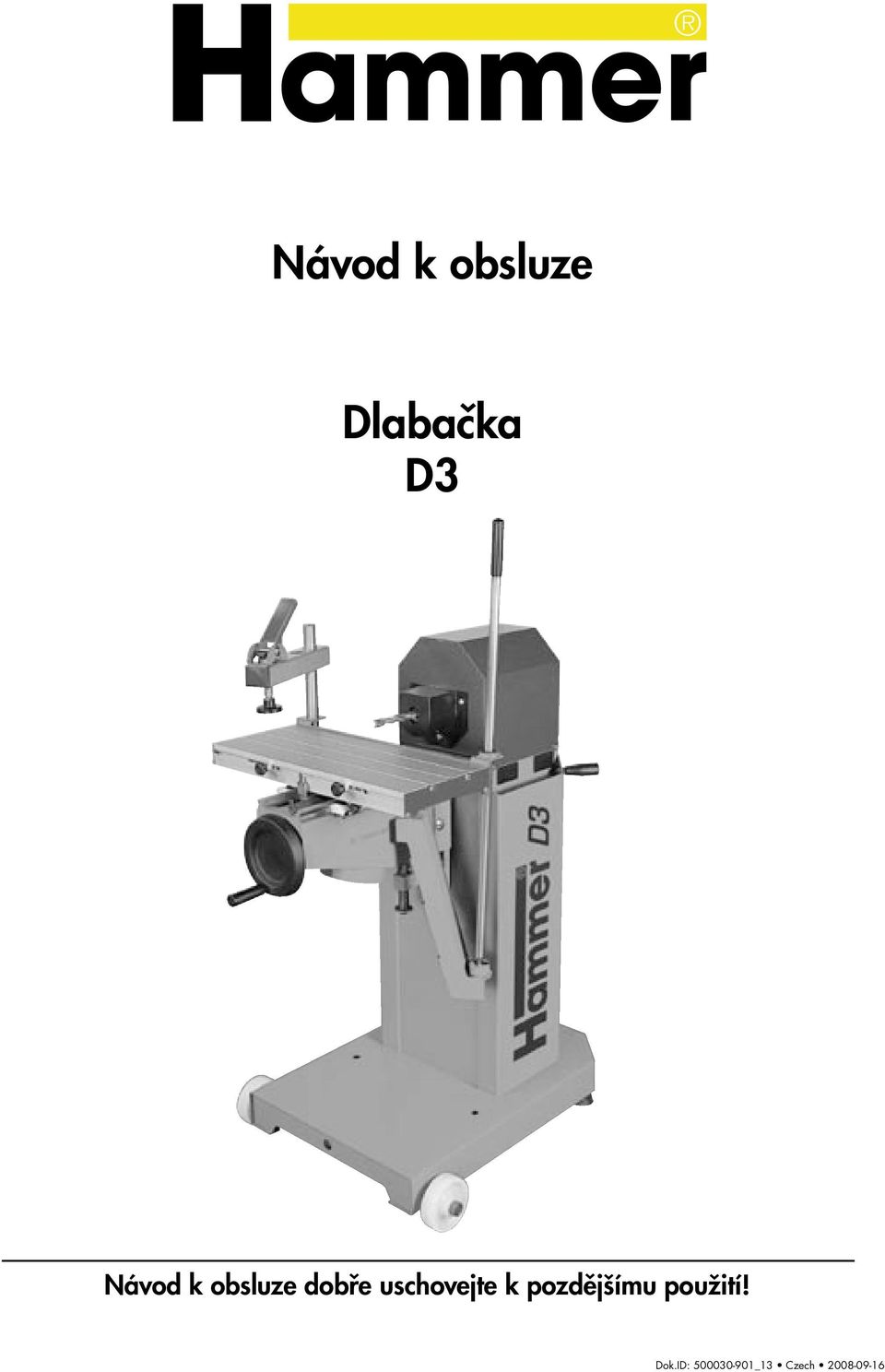

1 Návod k obsluze Dlabačka Návod k obsluze dobře uschovejte k pozdějšímu použití! Dok.ID: _13 Czech

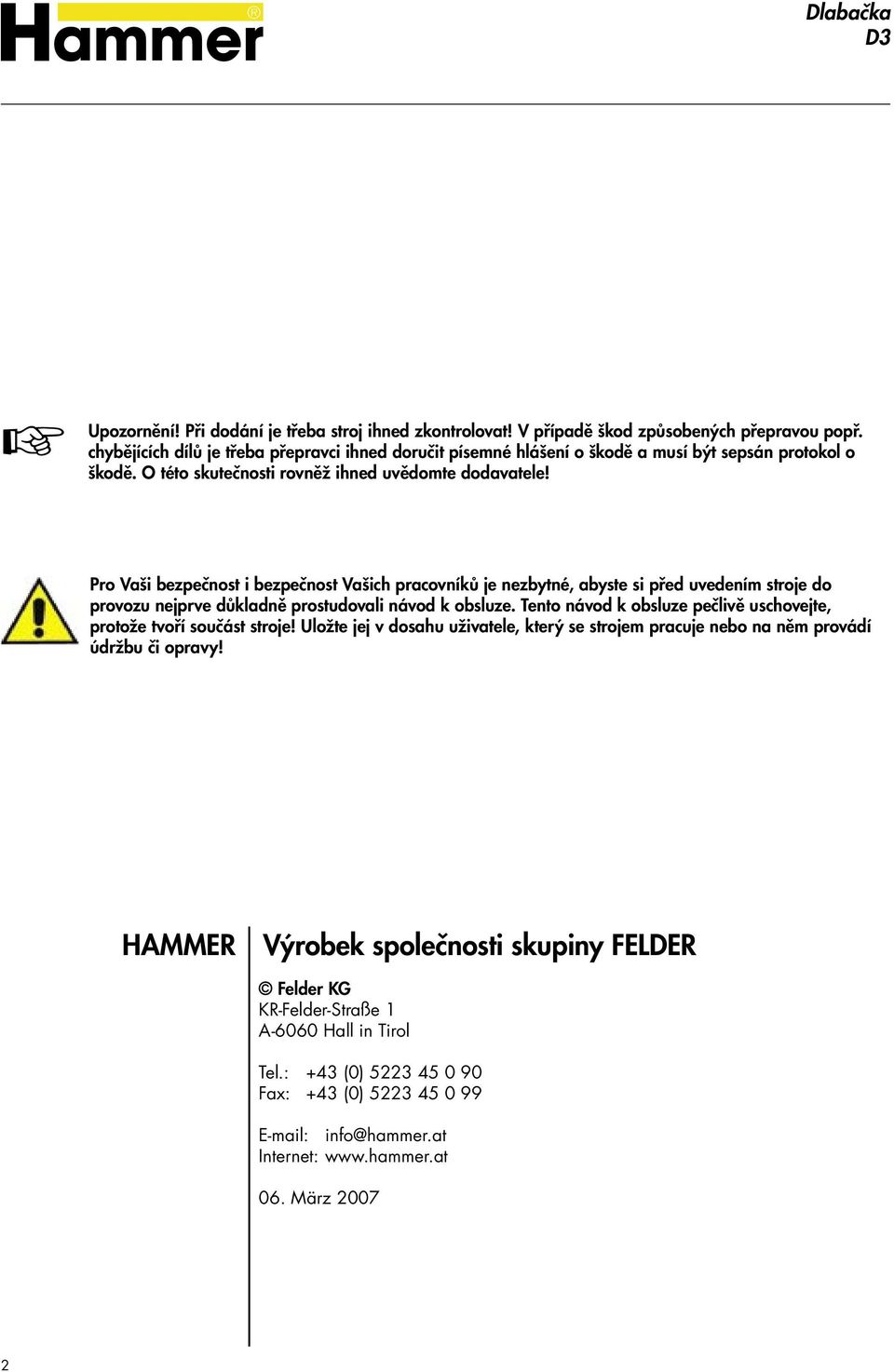

2 Upozornění! Při dodání je třeba stroj ihned zkontrolovat! V případě škod způsobených přepravou popř. chybějících dílů je třeba přepravci ihned doručit písemné hlášení o škodě a musí být sepsán protokol o škodě. O této skutečnosti rovněž ihned uvědomte dodavatele! Pro Vaši bezpečnost i bezpečnost Vašich pracovníků je nezbytné, abyste si před uvedením stroje do provozu nejprve důkladně prostudovali návod k obsluze. Tento návod k obsluze pečlivě uschovejte, protože tvoří součást stroje! Uložte jej v dosahu uživatele, který se strojem pracuje nebo na něm provádí údržbu či opravy! HAMMER Výrobek společnosti skupiny FELDER Felder KG KR-Felder-Straße 1 A-6060 Hall in Tirol Tel.: +43 (0) Fax: +43 (0) info@hammer.at Internet: März

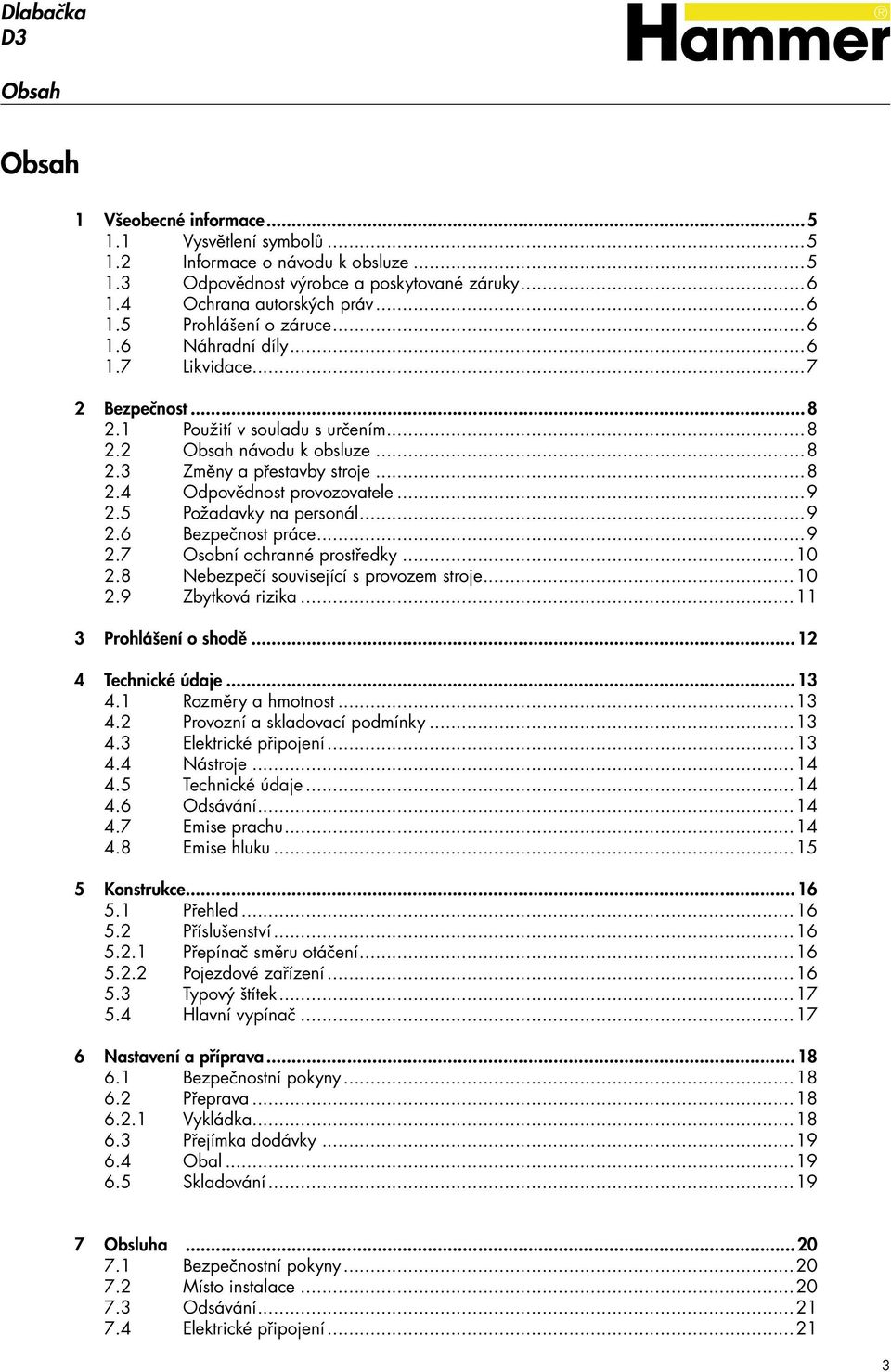

3 Obsah Obsah 1 Všeobecné informace Vysvětlení symbolů Informace o návodu k obsluze Odpovědnost výrobce a poskytované záruky Ochrana autorských práv Prohlášení o záruce Náhradní díly Likvidace Bezpečnost Použití v souladu s určením Obsah návodu k obsluze Změny a přestavby stroje Odpovědnost provozovatele Požadavky na personál Bezpečnost práce Osobní ochranné prostředky Nebezpečí související s provozem stroje Zbytková rizika Prohlášení o shodě Technické údaje Rozměry a hmotnost Provozní a skladovací podmínky Elektrické připojení Nástroje Technické údaje Odsávání Emise prachu Emise hluku Konstrukce Přehled Příslušenství Přepínač směru otáčení Pojezdové zařízení Typový štítek Hlavní vypínač Nastavení a příprava Bezpečnostní pokyny Přeprava Vykládka Přejímka dodávky Obal Skladování Obsluha Bezpečnostní pokyny Místo instalace Odsávání Elektrické připojení

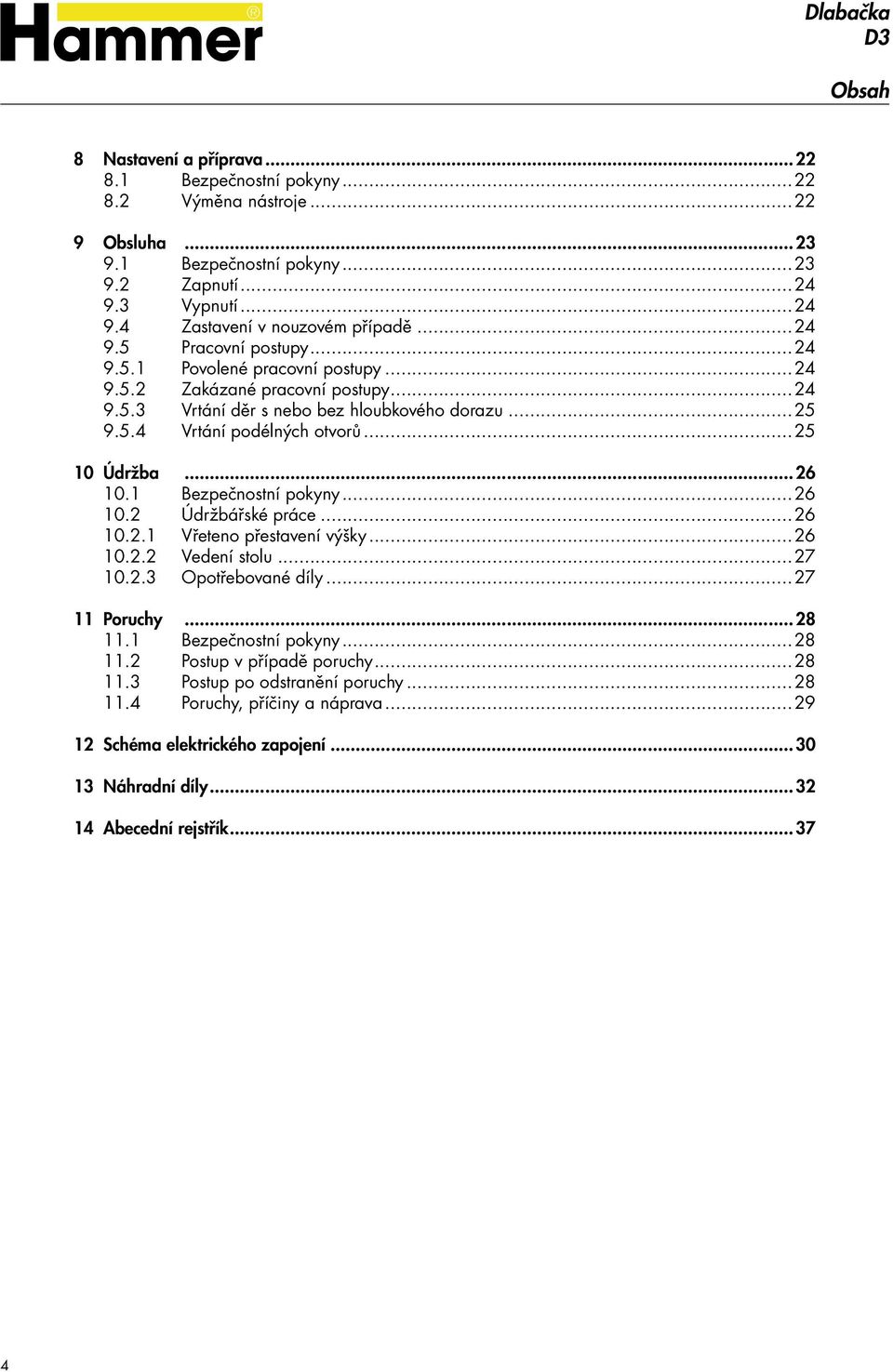

4 Obsah 8 Nastavení a příprava Bezpečnostní pokyny Výměna nástroje Obsluha Bezpečnostní pokyny Zapnutí Vypnutí Zastavení v nouzovém případě Pracovní postupy Povolené pracovní postupy Zakázané pracovní postupy Vrtání děr s nebo bez hloubkového dorazu Vrtání podélných otvorů Údržba Bezpečnostní pokyny Údržbářské práce Vřeteno přestavení výšky Vedení stolu Opotřebované díly Poruchy Bezpečnostní pokyny Postup v případě poruchy Postup po odstranění poruchy Poruchy, příčiny a náprava Schéma elektrického zapojení Náhradní díly Abecední rejstřík

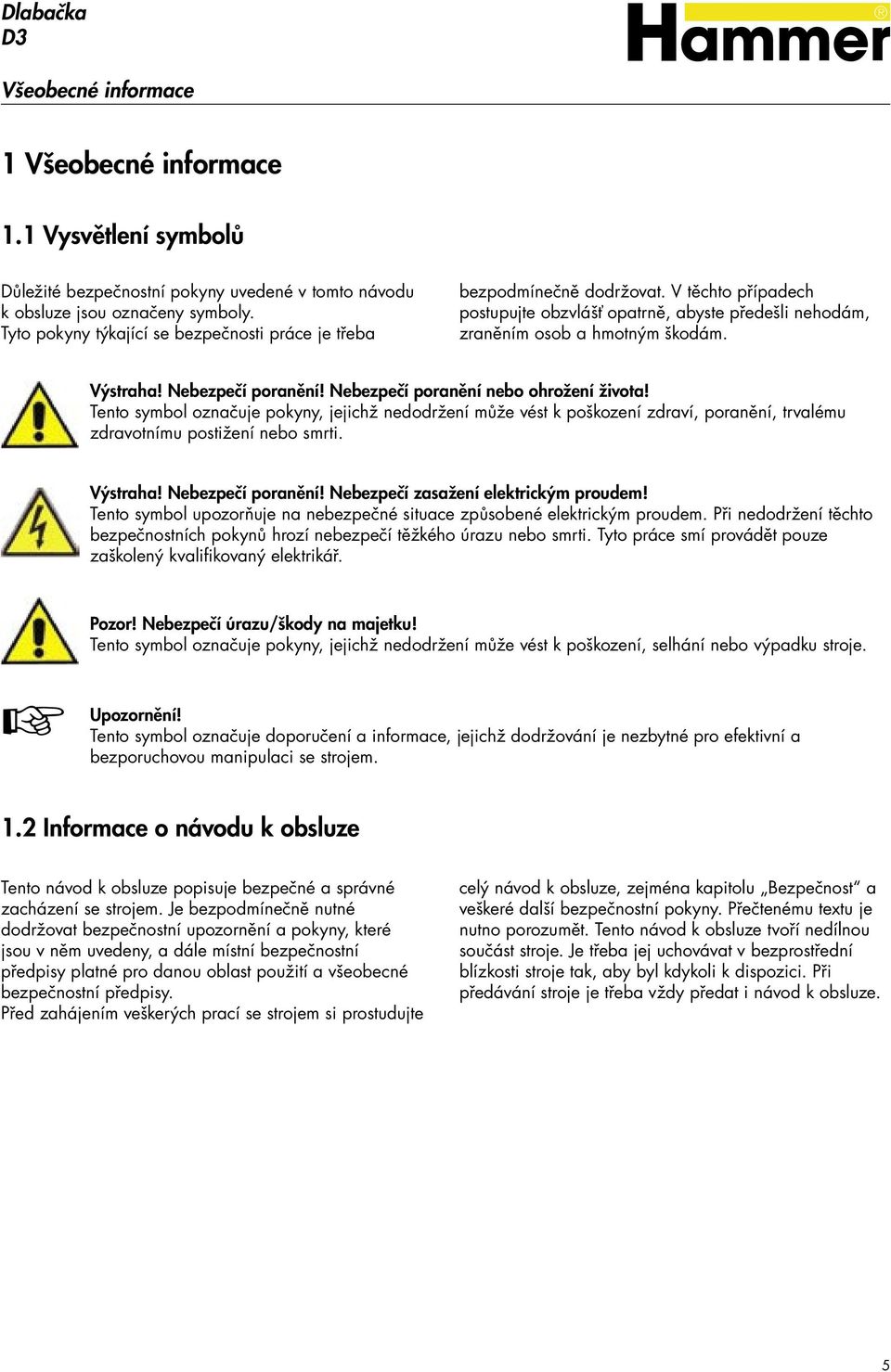

5 Všeobecné informace 1 Všeobecné informace 1.1 Vysvětlení symbolů Důležité bezpečnostní pokyny uvedené v tomto návodu k obsluze jsou označeny symboly. Tyto pokyny týkající se bezpečnosti práce je třeba bezpodmínečně dodržovat. V těchto případech postupujte obzvlášť opatrně, abyste předešli nehodám, zraněním osob a hmotným škodám. Výstraha! Nebezpečí poranění! Nebezpečí poranění nebo ohrožení života! Tento symbol označuje pokyny, jejichž nedodržení může vést k poškození zdraví, poranění, trvalému zdravotnímu postižení nebo smrti. Výstraha! Nebezpečí poranění! Nebezpečí zasažení elektrickým proudem! Tento symbol upozorňuje na nebezpečné situace způsobené elektrickým proudem. Při nedodržení těchto bezpečnostních pokynů hrozí nebezpečí těžkého úrazu nebo smrti. Tyto práce smí provádět pouze zaškolený kvalifikovaný elektrikář. Pozor! Nebezpečí úrazu/škody na majetku! Tento symbol označuje pokyny, jejichž nedodržení může vést k poškození, selhání nebo výpadku stroje. Upozornění! Tento symbol označuje doporučení a informace, jejichž dodržování je nezbytné pro efektivní a bezporuchovou manipulaci se strojem. 1.2 Informace o návodu k obsluze Tento návod k obsluze popisuje bezpečné a správné zacházení se strojem. Je bezpodmínečně nutné dodržovat bezpečnostní upozornění a pokyny, které jsou v něm uvedeny, a dále místní bezpečnostní předpisy platné pro danou oblast použití a všeobecné bezpečnostní předpisy. Před zahájením veškerých prací se strojem si prostudujte celý návod k obsluze, zejména kapitolu Bezpečnost a veškeré další bezpečnostní pokyny. Přečtenému textu je nutno porozumět. Tento návod k obsluze tvoří nedílnou součást stroje. Je třeba jej uchovávat v bezprostřední blízkosti stroje tak, aby byl kdykoli k dispozici. Při předávání stroje je třeba vždy předat i návod k obsluze. 5

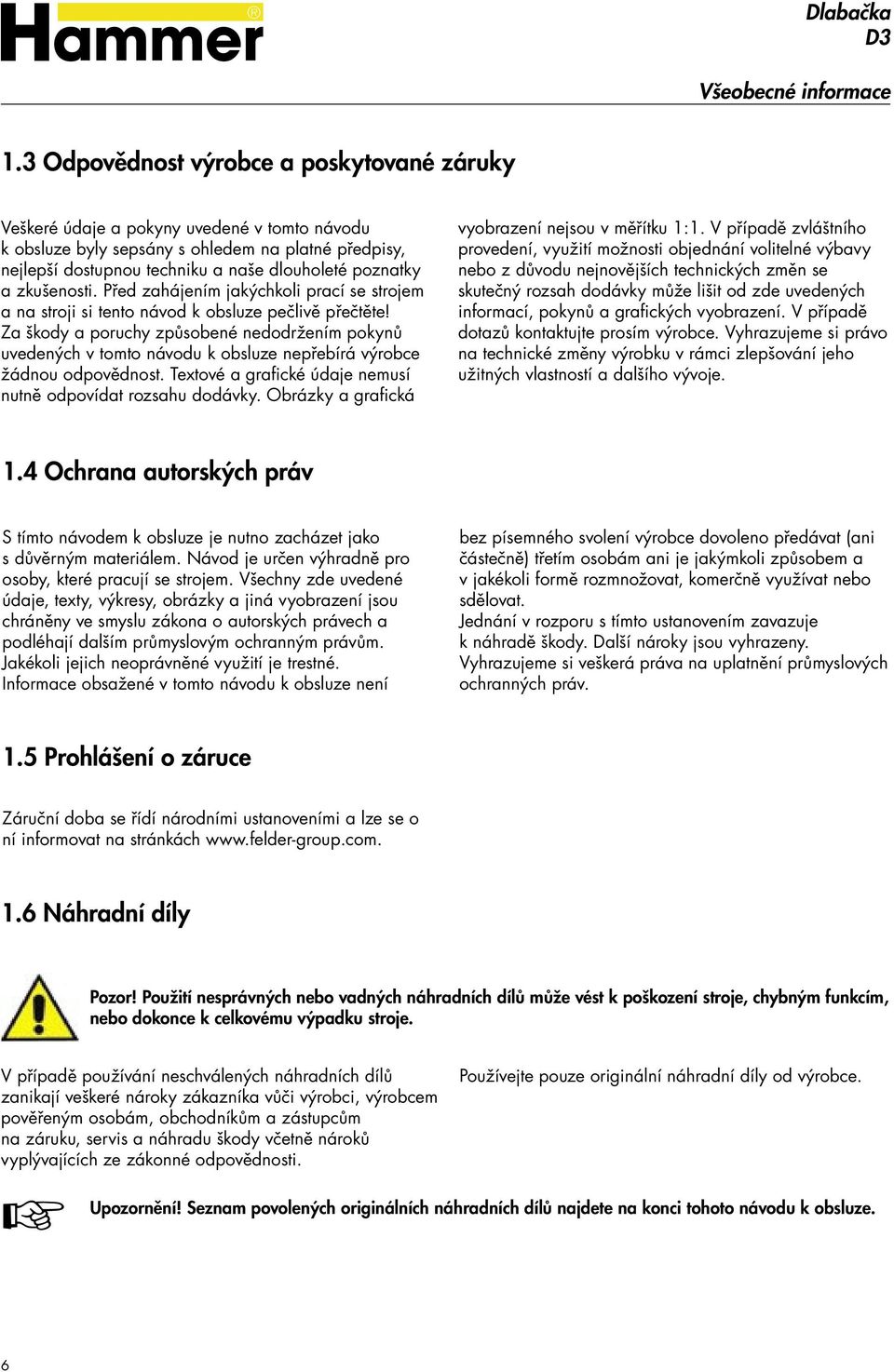

6 Všeobecné informace 1.3 Odpovědnost výrobce a poskytované záruky Veškeré údaje a pokyny uvedené v tomto návodu k obsluze byly sepsány s ohledem na platné předpisy, nejlepší dostupnou techniku a naše dlouholeté poznatky a zkušenosti. Před zahájením jakýchkoli prací se strojem a na stroji si tento návod k obsluze pečlivě přečtěte! Za škody a poruchy způsobené nedodržením pokynů uvedených v tomto návodu k obsluze nepřebírá výrobce žádnou odpovědnost. Textové a grafické údaje nemusí nutně odpovídat rozsahu dodávky. Obrázky a grafická vyobrazení nejsou v měřítku 1:1. V případě zvláštního provedení, využití možnosti objednání volitelné výbavy nebo z důvodu nejnovějších technických změn se skutečný rozsah dodávky může lišit od zde uvedených informací, pokynů a grafických vyobrazení. V případě dotazů kontaktujte prosím výrobce. Vyhrazujeme si právo na technické změny výrobku v rámci zlepšování jeho užitných vlastností a dalšího vývoje. 1.4 Ochrana autorských práv S tímto návodem k obsluze je nutno zacházet jako s důvěrným materiálem. Návod je určen výhradně pro osoby, které pracují se strojem. Všechny zde uvedené údaje, texty, výkresy, obrázky a jiná vyobrazení jsou chráněny ve smyslu zákona o autorských právech a podléhají dalším průmyslovým ochranným právům. Jakékoli jejich neoprávněné využití je trestné. Informace obsažené v tomto návodu k obsluze není bez písemného svolení výrobce dovoleno předávat (ani částečně) třetím osobám ani je jakýmkoli způsobem a v jakékoli formě rozmnožovat, komerčně využívat nebo sdělovat. Jednání v rozporu s tímto ustanovením zavazuje k náhradě škody. Další nároky jsou vyhrazeny. Vyhrazujeme si veškerá práva na uplatnění průmyslových ochranných práv. 1.5 Prohlášení o záruce Záruční doba se řídí národními ustanoveními a lze se o ní informovat na stránkách Náhradní díly Pozor! Použití nesprávných nebo vadných náhradních dílů může vést k poškození stroje, chybným funkcím, nebo dokonce k celkovému výpadku stroje. V případě používání neschválených náhradních dílů zanikají veškeré nároky zákazníka vůči výrobci, výrobcem pověřeným osobám, obchodníkům a zástupcům na záruku, servis a náhradu škody včetně nároků vyplývajících ze zákonné odpovědnosti. Používejte pouze originální náhradní díly od výrobce. Upozornění! Seznam povolených originálních náhradních dílů najdete na konci tohoto návodu k obsluze. 6

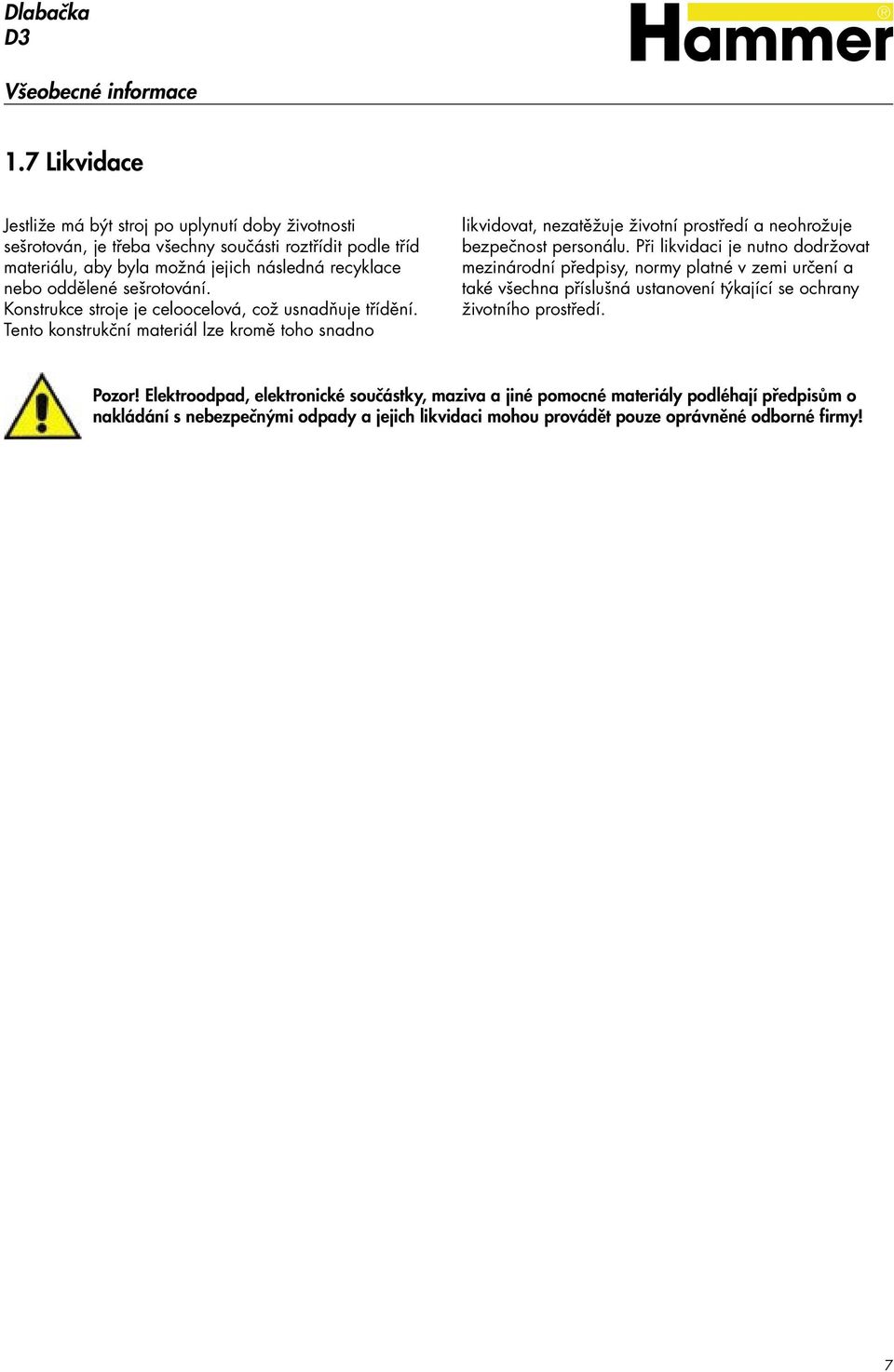

7 Všeobecné informace 1.7 Likvidace Jestliže má být stroj po uplynutí doby životnosti sešrotován, je třeba všechny součásti roztřídit podle tříd materiálu, aby byla možná jejich následná recyklace nebo oddělené sešrotování. Konstrukce stroje je celoocelová, což usnadňuje třídění. Tento konstrukční materiál lze kromě toho snadno likvidovat, nezatěžuje životní prostředí a neohrožuje bezpečnost personálu. Při likvidaci je nutno dodržovat mezinárodní předpisy, normy platné v zemi určení a také všechna příslušná ustanovení týkající se ochrany životního prostředí. Pozor! Elektroodpad, elektronické součástky, maziva a jiné pomocné materiály podléhají předpisům o nakládání s nebezpečnými odpady a jejich likvidaci mohou provádět pouze oprávněné odborné firmy! 7

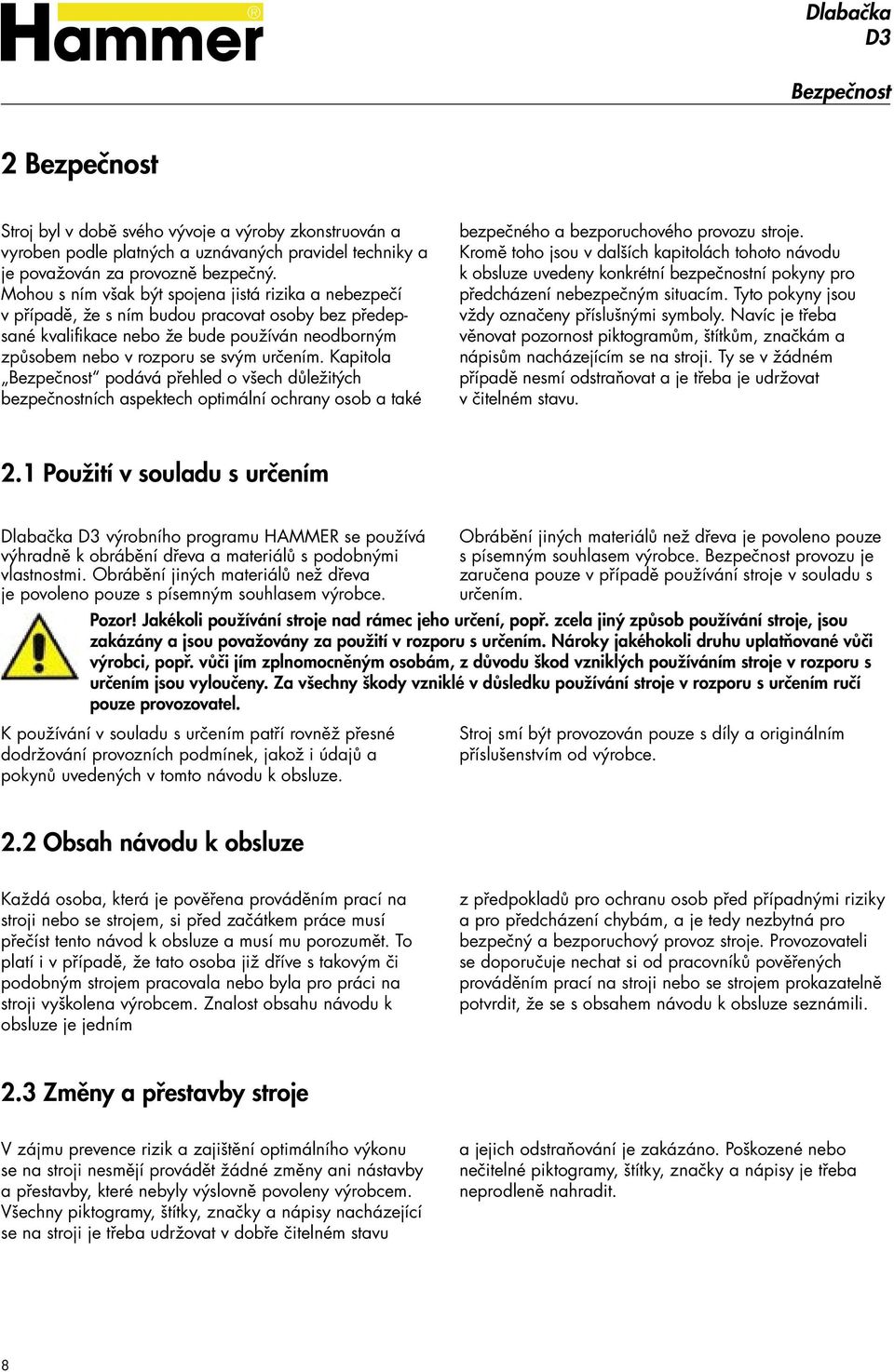

8 Bezpečnost 2 Bezpečnost Stroj byl v době svého vývoje a výroby zkonstruován a vyroben podle platných a uznávaných pravidel techniky a je považován za provozně bezpečný. Mohou s ním však být spojena jistá rizika a nebezpečí v případě, že s ním budou pracovat osoby bez předepsané kvalifikace nebo že bude používán neodborným způsobem nebo v rozporu se svým určením. Kapitola Bezpečnost podává přehled o všech důležitých bezpečnostních aspektech optimální ochrany osob a také bezpečného a bezporuchového provozu stroje. Kromě toho jsou v dalších kapitolách tohoto návodu k obsluze uvedeny konkrétní bezpečnostní pokyny pro předcházení nebezpečným situacím. Tyto pokyny jsou vždy označeny příslušnými symboly. Navíc je třeba věnovat pozornost piktogramům, štítkům, značkám a nápisům nacházejícím se na stroji. Ty se v žádném případě nesmí odstraňovat a je třeba je udržovat v čitelném stavu. 2.1 Použití v souladu s určením Dlabačka výrobního programu HAMMER se používá výhradně k obrábění dřeva a materiálů s podobnými vlastnostmi. Obrábění jiných materiálů než dřeva je povoleno pouze s písemným souhlasem výrobce. Obrábění jiných materiálů než dřeva je povoleno pouze s písemným souhlasem výrobce. Bezpečnost provozu je zaručena pouze v případě používání stroje v souladu s určením. Pozor! Jakékoli používání stroje nad rámec jeho určení, popř. zcela jiný způsob používání stroje, jsou zakázány a jsou považovány za použití v rozporu s určením. Nároky jakéhokoli druhu uplatňované vůči výrobci, popř. vůči jím zplnomocněným osobám, z důvodu škod vzniklých používáním stroje v rozporu s určením jsou vyloučeny. Za všechny škody vzniklé v důsledku používání stroje v rozporu s určením ručí pouze provozovatel. K používání v souladu s určením patří rovněž přesné dodržování provozních podmínek, jakož i údajů a pokynů uvedených v tomto návodu k obsluze. Stroj smí být provozován pouze s díly a originálním příslušenstvím od výrobce. 2.2 Obsah návodu k obsluze Každá osoba, která je pověřena prováděním prací na stroji nebo se strojem, si před začátkem práce musí přečíst tento návod k obsluze a musí mu porozumět. To platí i v případě, že tato osoba již dříve s takovým či podobným strojem pracovala nebo byla pro práci na stroji vyškolena výrobcem. Znalost obsahu návodu k obsluze je jedním z předpokladů pro ochranu osob před případnými riziky a pro předcházení chybám, a je tedy nezbytná pro bezpečný a bezporuchový provoz stroje. Provozovateli se doporučuje nechat si od pracovníků pověřených prováděním prací na stroji nebo se strojem prokazatelně potvrdit, že se s obsahem návodu k obsluze seznámili. 2.3 Změny a přestavby stroje V zájmu prevence rizik a zajištění optimálního výkonu se na stroji nesmějí provádět žádné změny ani nástavby a přestavby, které nebyly výslovně povoleny výrobcem. Všechny piktogramy, štítky, značky a nápisy nacházející se na stroji je třeba udržovat v dobře čitelném stavu a jejich odstraňování je zakázáno. Poškozené nebo nečitelné piktogramy, štítky, značky a nápisy je třeba neprodleně nahradit. 8

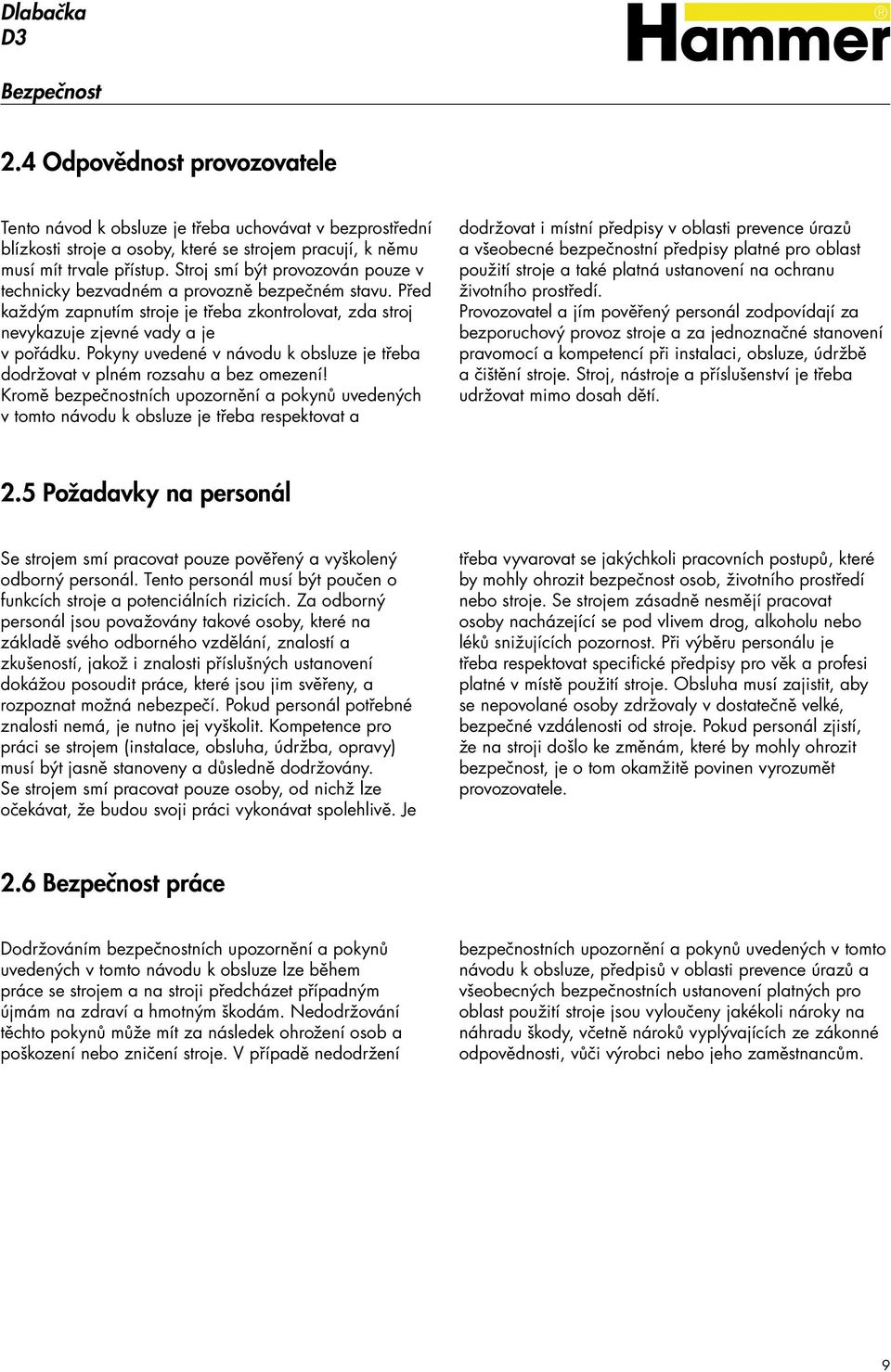

9 Bezpečnost 2.4 Odpovědnost provozovatele Tento návod k obsluze je třeba uchovávat v bezprostřední blízkosti stroje a osoby, které se strojem pracují, k němu musí mít trvale přístup. Stroj smí být provozován pouze v technicky bezvadném a provozně bezpečném stavu. Před každým zapnutím stroje je třeba zkontrolovat, zda stroj nevykazuje zjevné vady a je v pořádku. Pokyny uvedené v návodu k obsluze je třeba dodržovat v plném rozsahu a bez omezení! Kromě bezpečnostních upozornění a pokynů uvedených v tomto návodu k obsluze je třeba respektovat a dodržovat i místní předpisy v oblasti prevence úrazů a všeobecné bezpečnostní předpisy platné pro oblast použití stroje a také platná ustanovení na ochranu životního prostředí. Provozovatel a jím pověřený personál zodpovídají za bezporuchový provoz stroje a za jednoznačné stanovení pravomocí a kompetencí při instalaci, obsluze, údržbě a čištění stroje. Stroj, nástroje a příslušenství je třeba udržovat mimo dosah dětí. 2.5 Požadavky na personál Se strojem smí pracovat pouze pověřený a vyškolený odborný personál. Tento personál musí být poučen o funkcích stroje a potenciálních rizicích. Za odborný personál jsou považovány takové osoby, které na základě svého odborného vzdělání, znalostí a zkušeností, jakož i znalosti příslušných ustanovení dokážou posoudit práce, které jsou jim svěřeny, a rozpoznat možná nebezpečí. Pokud personál potřebné znalosti nemá, je nutno jej vyškolit. Kompetence pro práci se strojem (instalace, obsluha, údržba, opravy) musí být jasně stanoveny a důsledně dodržovány. Se strojem smí pracovat pouze osoby, od nichž lze očekávat, že budou svoji práci vykonávat spolehlivě. Je třeba vyvarovat se jakýchkoli pracovních postupů, které by mohly ohrozit bezpečnost osob, životního prostředí nebo stroje. Se strojem zásadně nesmějí pracovat osoby nacházející se pod vlivem drog, alkoholu nebo léků snižujících pozornost. Při výběru personálu je třeba respektovat specifické předpisy pro věk a profesi platné v místě použití stroje. Obsluha musí zajistit, aby se nepovolané osoby zdržovaly v dostatečně velké, bezpečné vzdálenosti od stroje. Pokud personál zjistí, že na stroji došlo ke změnám, které by mohly ohrozit bezpečnost, je o tom okamžitě povinen vyrozumět provozovatele. 2.6 Bezpečnost práce Dodržováním bezpečnostních upozornění a pokynů uvedených v tomto návodu k obsluze lze během práce se strojem a na stroji předcházet případným újmám na zdraví a hmotným škodám. Nedodržování těchto pokynů může mít za následek ohrožení osob a poškození nebo zničení stroje. V případě nedodržení bezpečnostních upozornění a pokynů uvedených v tomto návodu k obsluze, předpisů v oblasti prevence úrazů a všeobecných bezpečnostních ustanovení platných pro oblast použití stroje jsou vyloučeny jakékoli nároky na náhradu škody, včetně nároků vyplývajících ze zákonné odpovědnosti, vůči výrobci nebo jeho zaměstnancům. 9

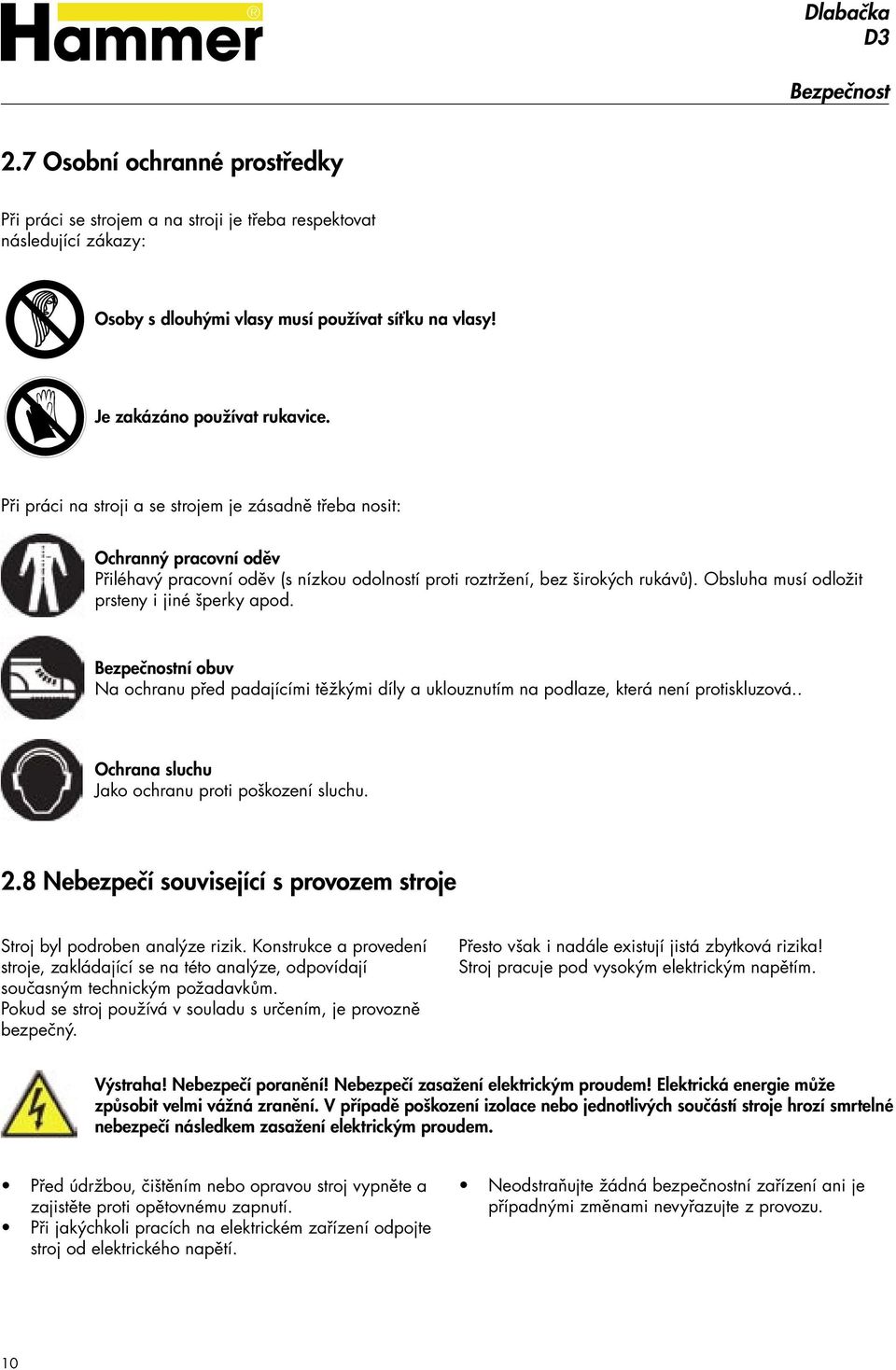

10 Bezpečnost 2.7 Osobní ochranné prostředky Při práci se strojem a na stroji je třeba respektovat následující zákazy: Osoby s dlouhými vlasy musí používat síťku na vlasy! Je zakázáno používat rukavice. Při práci na stroji a se strojem je zásadně třeba nosit: Ochranný pracovní oděv Přiléhavý pracovní oděv (s nízkou odolností proti roztržení, bez širokých rukávů). Obsluha musí odložit prsteny i jiné šperky apod. Bezpečnostní obuv Na ochranu před padajícími těžkými díly a uklouznutím na podlaze, která není protiskluzová.. Ochrana sluchu Jako ochranu proti poškození sluchu. 2.8 Nebezpečí související s provozem stroje Stroj byl podroben analýze rizik. Konstrukce a provedení stroje, zakládající se na této analýze, odpovídají současným technickým požadavkům. Pokud se stroj používá v souladu s určením, je provozně bezpečný. Přesto však i nadále existují jistá zbytková rizika! Stroj pracuje pod vysokým elektrickým napětím. Výstraha! Nebezpečí poranění! Nebezpečí zasažení elektrickým proudem! Elektrická energie může způsobit velmi vážná zranění. V případě poškození izolace nebo jednotlivých součástí stroje hrozí smrtelné nebezpečí následkem zasažení elektrickým proudem. Před údržbou, čištěním nebo opravou stroj vypněte a zajistěte proti opětovnému zapnutí. Při jakýchkoli pracích na elektrickém zařízení odpojte stroj od elektrického napětí. Neodstraňujte žádná bezpečnostní zařízení ani je případnými změnami nevyřazujte z provozu. 10

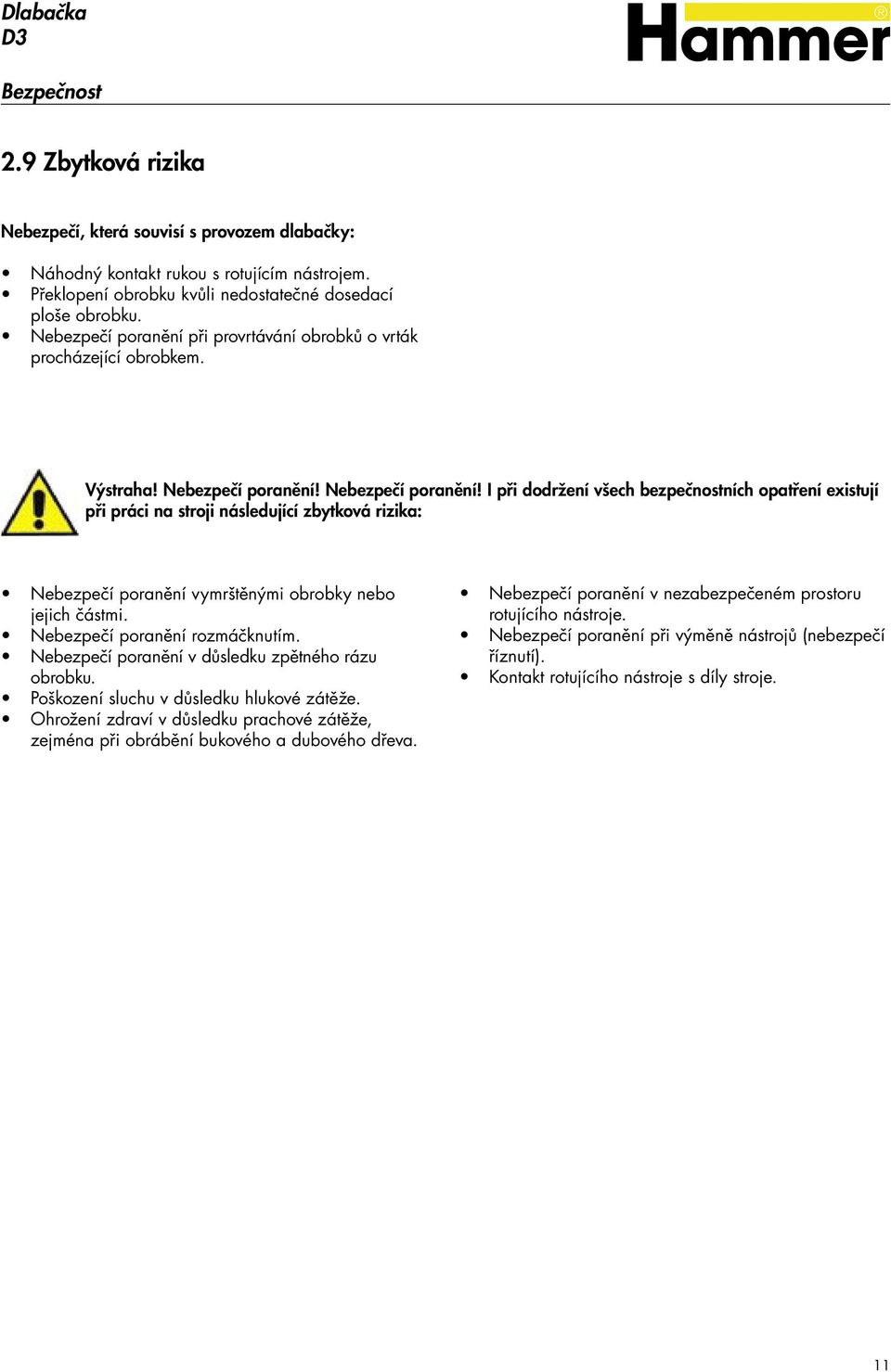

11 Bezpečnost 2.9 Zbytková rizika Nebezpečí, která souvisí s provozem dlabačky: Náhodný kontakt rukou s rotujícím nástrojem. Překlopení obrobku kvůli nedostatečné dosedací ploše obrobku. Nebezpečí poranění při provrtávání obrobků o vrták procházející obrobkem. Výstraha! Nebezpečí poranění! Nebezpečí poranění! I při dodržení všech bezpečnostních opatření existují při práci na stroji následující zbytková rizika: Nebezpečí poranění vymrštěnými obrobky nebo jejich částmi. Nebezpečí poranění rozmáčknutím. Nebezpečí poranění v důsledku zpětného rázu obrobku. Poškození sluchu v důsledku hlukové zátěže. Ohrožení zdraví v důsledku prachové zátěže, zejména při obrábění bukového a dubového dřeva. Nebezpečí poranění v nezabezpečeném prostoru rotujícího nástroje. Nebezpečí poranění při výměně nástrojů (nebezpečí říznutí). Kontakt rotujícího nástroje s díly stroje. 11

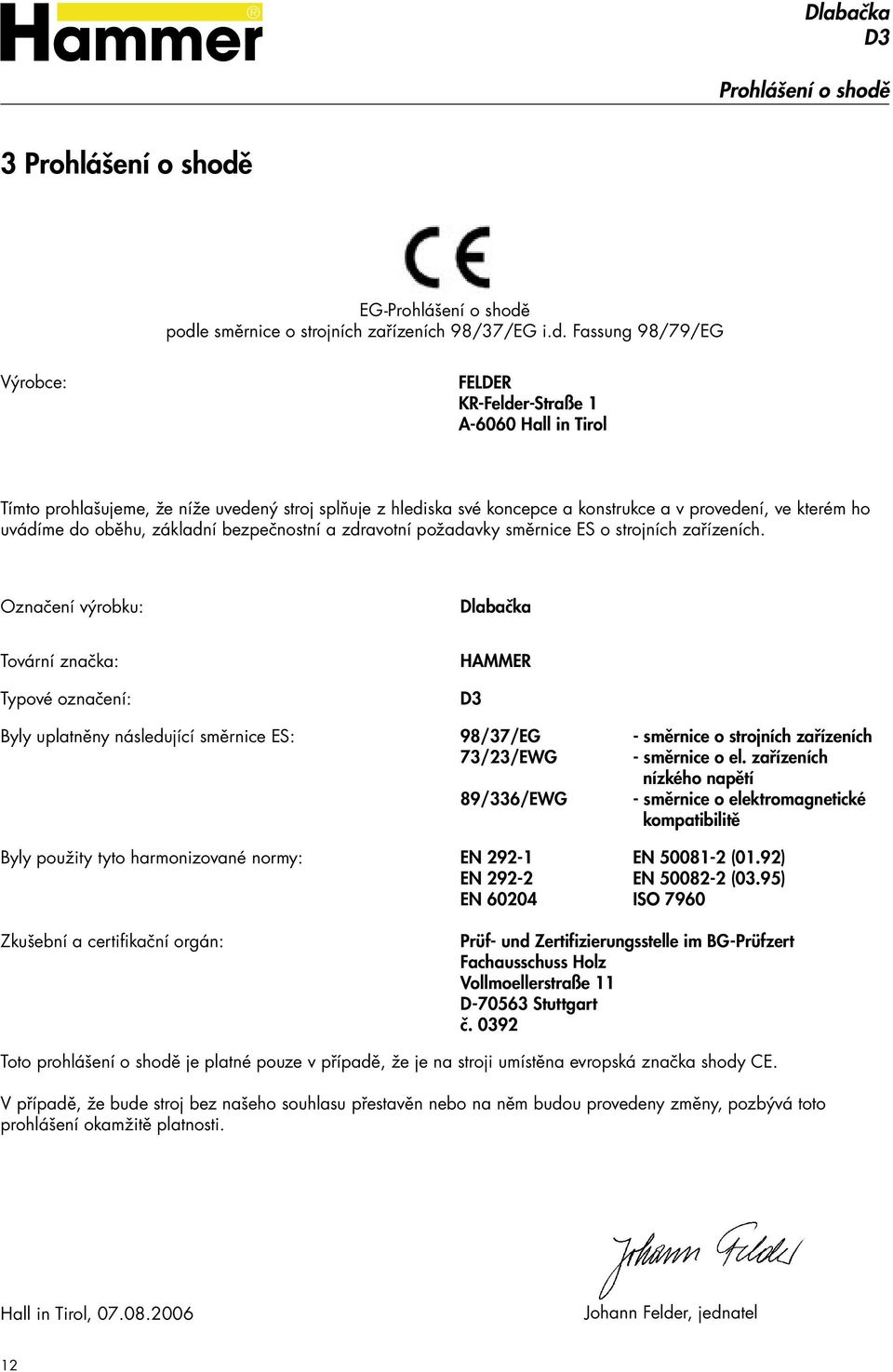

12 Prohlášení o shodě 3 Prohlášení o shodě EG-Prohlášení o shodě podle směrnice o strojních zařízeních 98/37/EG i.d. Fassung 98/79/EG Výrobce: FELDER KR-Felder-Straße 1 A-6060 Hall in Tirol Tímto prohlašujeme, že níže uvedený stroj splňuje z hlediska své koncepce a konstrukce a v provedení, ve kterém ho uvádíme do oběhu, základní bezpečnostní a zdravotní požadavky směrnice ES o strojních zařízeních. Označení výrobku: Dlabačka Tovární značka: Typové označení: HAMMER Byly uplatněny následující směrnice ES: 98/37/EG - směrnice o strojních zařízeních 73/23/EWG - směrnice o el. zařízeních nízkého napětí 89/336/EWG - směrnice o elektromagnetické kompatibilitě Byly použity tyto harmonizované normy: EN EN (01.92) EN EN (03.95) EN ISO 7960 Zkušební a certifikační orgán: Prüf- und Zertifizierungsstelle im BG-Prüfzert Fachausschuss Holz Vollmoellerstraße 11 D Stuttgart č Toto prohlášení o shodě je platné pouze v případě, že je na stroji umístěna evropská značka shody CE. V případě, že bude stroj bez našeho souhlasu přestavěn nebo na něm budou provedeny změny, pozbývá toto prohlášení okamžitě platnosti. Hall in Tirol, Johann Felder, jednatel 12

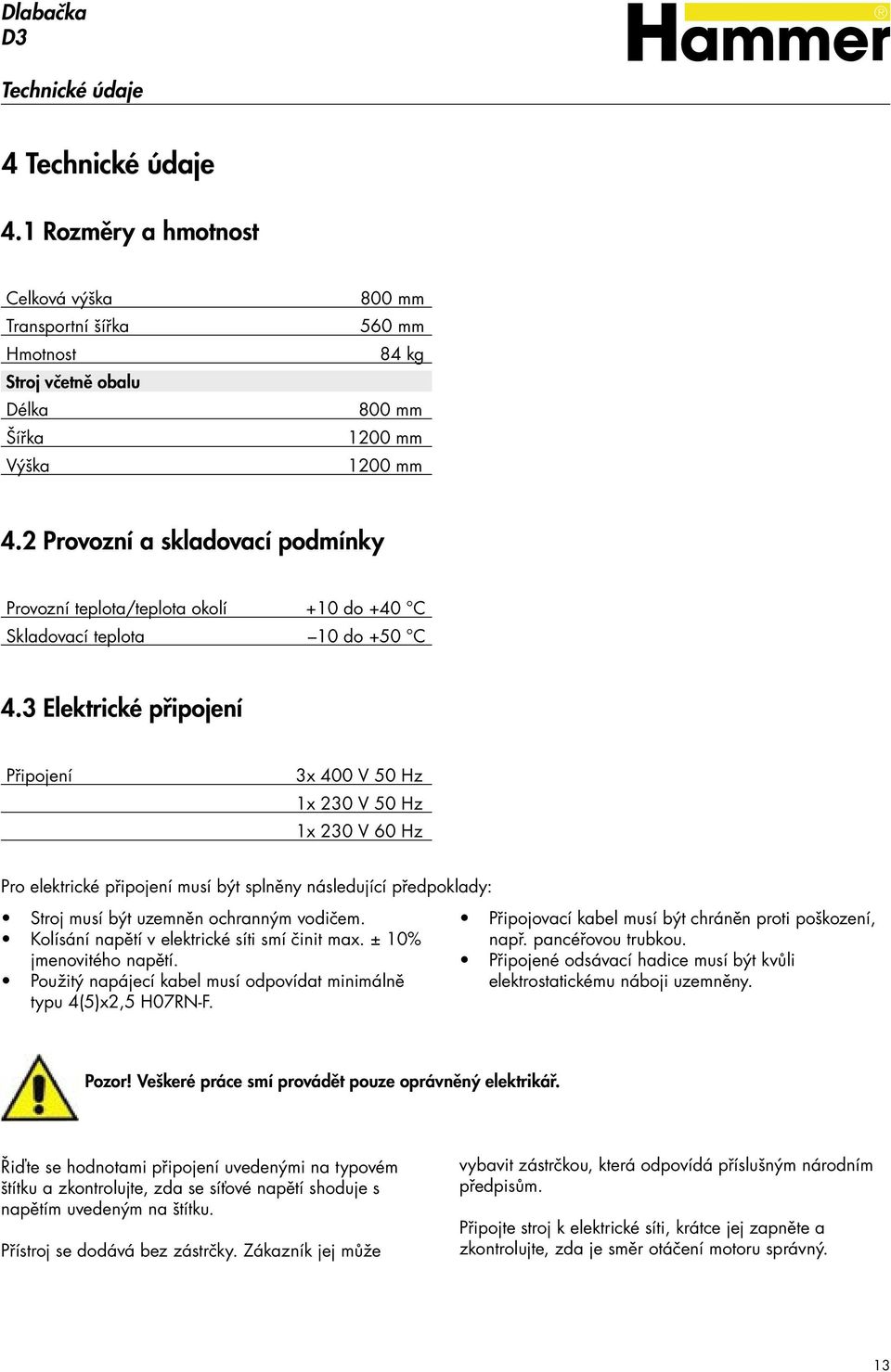

13 Technické údaje 4 Technické údaje 4.1 Rozměry a hmotnost Celková výška Transportní šířka Hmotnost Stroj včetně obalu Délka Šířka Výška 800 mm 560 mm 84 kg 800 mm 1200 mm 1200 mm 4.2 Provozní a skladovací podmínky Provozní teplota/teplota okolí +10 do +40 C Skladovací teplota 10 do +50 C 4.3 Elektrické připojení Připojení 3x 400 V 50 Hz 1x 230 V 50 Hz 1x 230 V 60 Hz Pro elektrické připojení musí být splněny následující předpoklady: Stroj musí být uzemněn ochranným vodičem. Kolísání napětí v elektrické síti smí činit max. ± 10% jmenovitého napětí. Použitý napájecí kabel musí odpovídat minimálně typu 4(5)x2,5 H07RN-F. Připojovací kabel musí být chráněn proti poškození, např. pancéřovou trubkou. Připojené odsávací hadice musí být kvůli elektrostatickému náboji uzemněny. Pozor! Veškeré práce smí provádět pouze oprávněný elektrikář. Řiďte se hodnotami připojení uvedenými na typovém štítku a zkontrolujte, zda se síťové napětí shoduje s napětím uvedeným na štítku. Přístroj se dodává bez zástrčky. Zákazník jej může vybavit zástrčkou, která odpovídá příslušným národním předpisům. Připojte stroj k elektrické síti, krátce jej zapněte a zkontrolujte, zda je směr otáčení motoru správný. 13

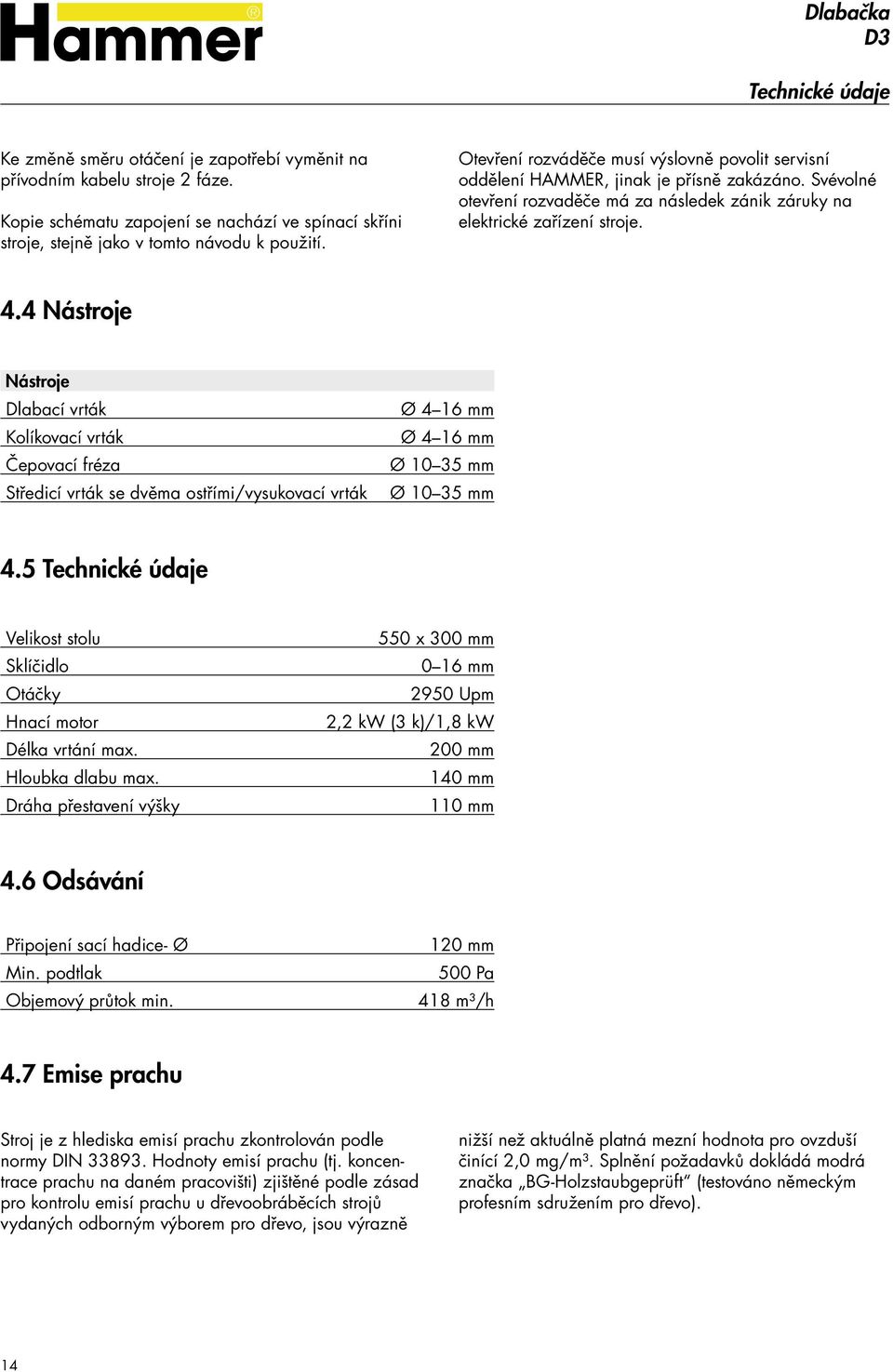

14 Technické údaje Ke změně směru otáčení je zapotřebí vyměnit na přívodním kabelu stroje 2 fáze. Kopie schématu zapojení se nachází ve spínací skříni stroje, stejně jako v tomto návodu k použití. Otevření rozváděče musí výslovně povolit servisní oddělení HAMMER, jinak je přísně zakázáno. Svévolné otevření rozvaděče má za následek zánik záruky na elektrické zařízení stroje. 4.4 Nástroje Nástroje Dlabací vrták Kolíkovací vrták Čepovací fréza Středicí vrták se dvěma ostřími/vysukovací vrták Ø 4 16 mm Ø 4 16 mm Ø mm Ø mm 4.5 Technické údaje Velikost stolu Sklíčidlo Otáčky Hnací motor Délka vrtání max. Hloubka dlabu max. Dráha přestavení výšky 550 x 300 mm 0 16 mm 2950 Upm 2,2 kw (3 k)/1,8 kw 200 mm 140 mm 110 mm 4.6 Odsávání Připojení sací hadice- Ø Min. podtlak Objemový průtok min. 120 mm 500 Pa 418 m³/h 4.7 Emise prachu Stroj je z hlediska emisí prachu zkontrolován podle normy DIN Hodnoty emisí prachu (tj. koncentrace prachu na daném pracovišti) zjištěné podle zásad pro kontrolu emisí prachu u dřevoobráběcích strojů vydaných odborným výborem pro dřevo, jsou výrazně nižší než aktuálně platná mezní hodnota pro ovzduší činící 2,0 mg/m³. Splnění požadavků dokládá modrá značka BG-Holzstaubgeprüft (testováno německým profesním sdružením pro dřevo). 14

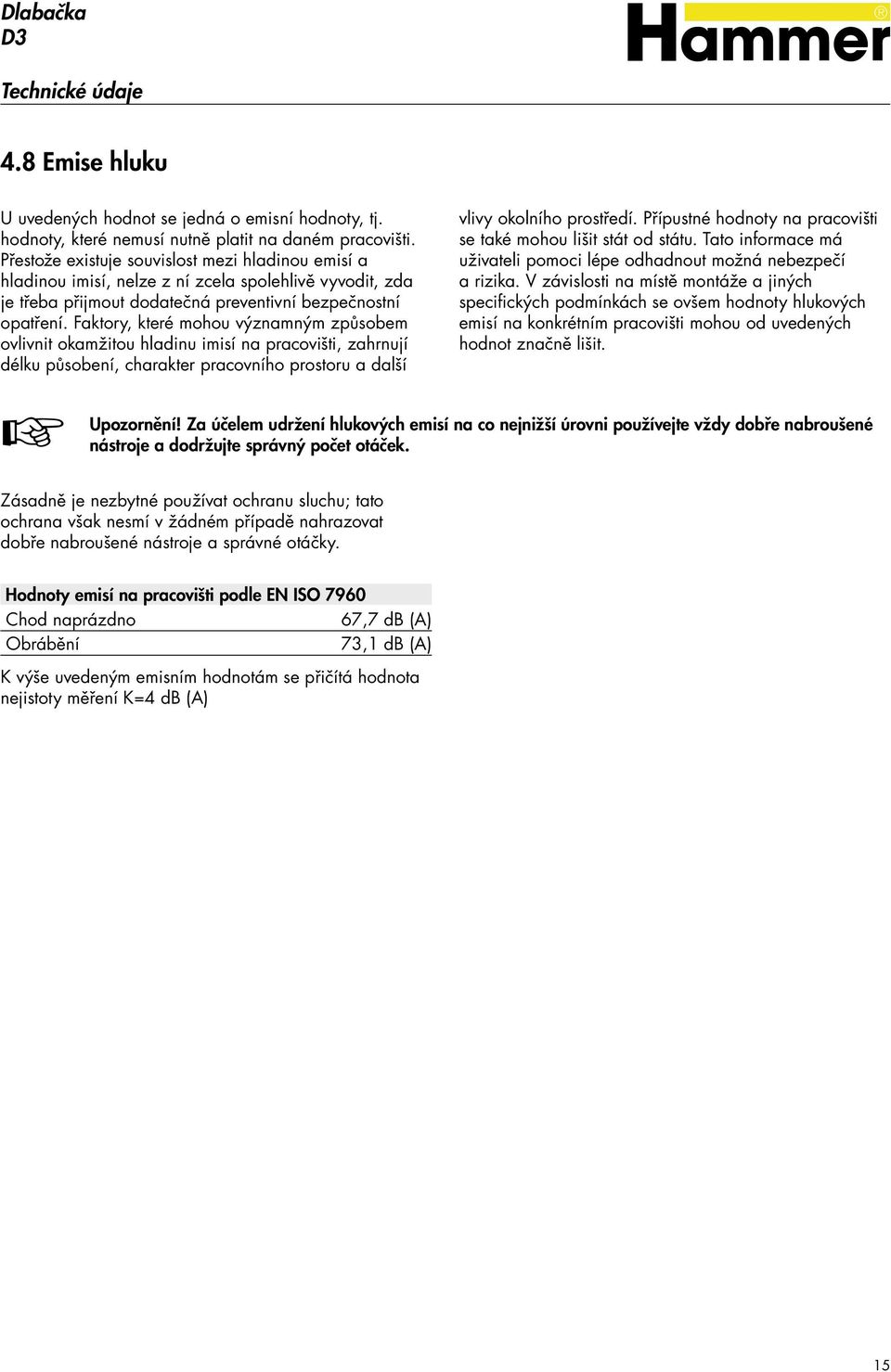

15 Technické údaje 4.8 Emise hluku U uvedených hodnot se jedná o emisní hodnoty, tj. hodnoty, které nemusí nutně platit na daném pracovišti. Přestože existuje souvislost mezi hladinou emisí a hladinou imisí, nelze z ní zcela spolehlivě vyvodit, zda je třeba přijmout dodatečná preventivní bezpečnostní opatření. Faktory, které mohou významným způsobem ovlivnit okamžitou hladinu imisí na pracovišti, zahrnují délku působení, charakter pracovního prostoru a další vlivy okolního prostředí. Přípustné hodnoty na pracovišti se také mohou lišit stát od státu. Tato informace má uživateli pomoci lépe odhadnout možná nebezpečí a rizika. V závislosti na místě montáže a jiných specifických podmínkách se ovšem hodnoty hlukových emisí na konkrétním pracovišti mohou od uvedených hodnot značně lišit. Upozornění! Za účelem udržení hlukových emisí na co nejnižší úrovni používejte vždy dobře nabroušené nástroje a dodržujte správný počet otáček. Zásadně je nezbytné používat ochranu sluchu; tato ochrana však nesmí v žádném případě nahrazovat dobře nabroušené nástroje a správné otáčky. Hodnoty emisí na pracovišti podle EN ISO 7960 Chod naprázdno 67,7 db (A) Obrábění 73,1 db (A) K výše uvedeným emisním hodnotám se přičítá hodnota nejistoty měření K=4 db (A) 15

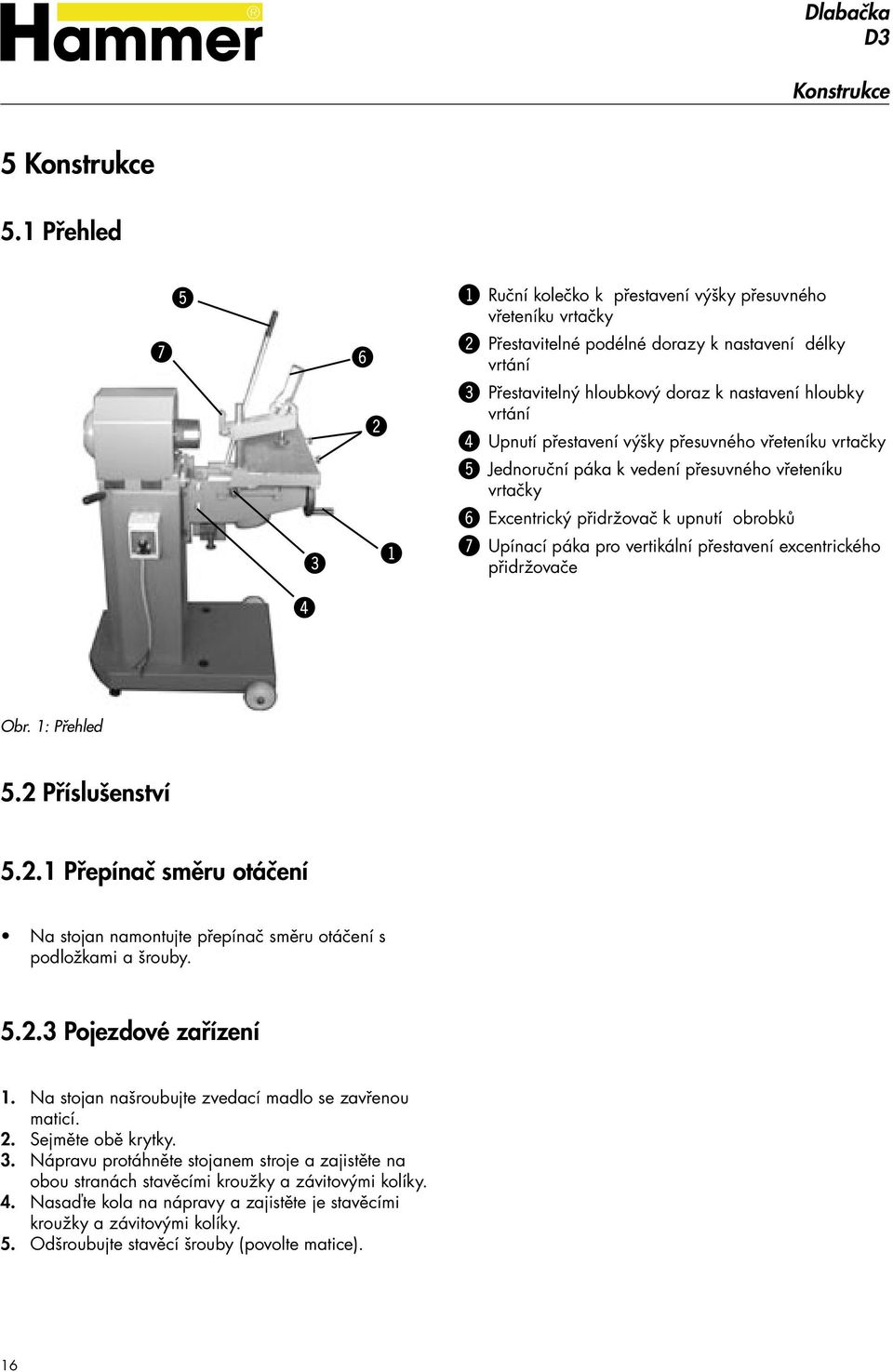

16 Konstrukce 5 Konstrukce 5.1 Přehled / % # $ & "!! Ruční kolečko k přestavení výšky přesuvného vřeteníku vrtačky " Přestavitelné podélné dorazy k nastavení délky vrtání # Přestavitelný hloubkový doraz k nastavení hloubky vrtání $ Upnutí přestavení výšky přesuvného vřeteníku vrtačky % Jednoruční páka k vedení přesuvného vřeteníku vrtačky & Excentrický přidržovač k upnutí obrobků / Upínací páka pro vertikální přestavení excentrického přidržovače Obr. 1: Přehled 5.2 Příslušenství Přepínač směru otáčení Na stojan namontujte přepínač směru otáčení s podložkami a šrouby Pojezdové zařízení 1. Na stojan našroubujte zvedací madlo se zavřenou maticí. 2. Sejměte obě krytky. 3. Nápravu protáhněte stojanem stroje a zajistěte na obou stranách stavěcími kroužky a závitovými kolíky. 4. Nasaďte kola na nápravy a zajistěte je stavěcími kroužky a závitovými kolíky. 5. Odšroubujte stavěcí šrouby (povolte matice). 16

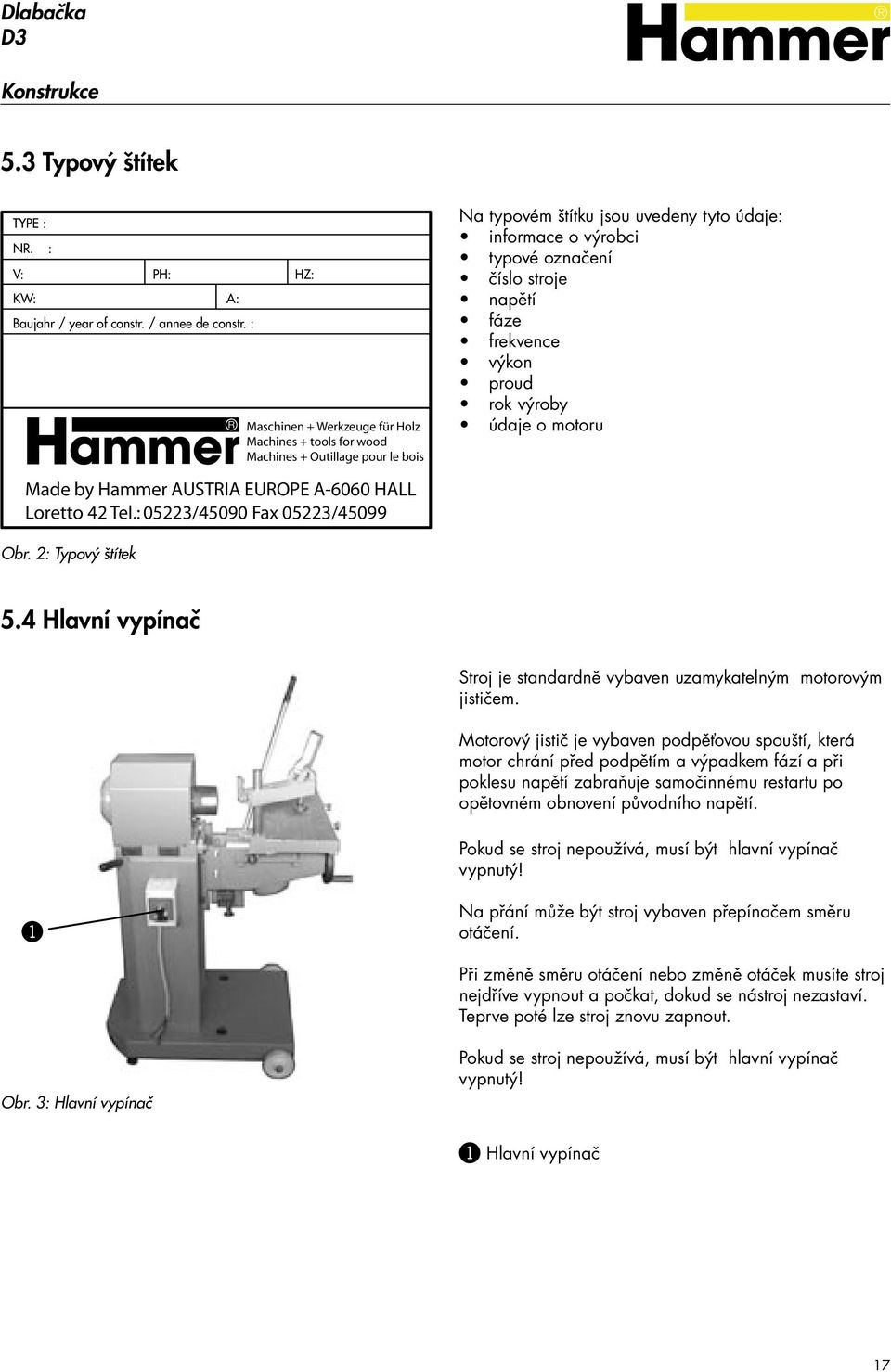

17 Konstrukce 5.3 Typový štítek TYPE : NR. : V: KW: PH: A: Baujahr / year of constr. / annee de constr. : HZ: Maschinen + Werkzeuge für Holz Machines + tools for wood Machines + Outillage pour le bois Na typovém štítku jsou uvedeny tyto údaje: informace o výrobci typové označení číslo stroje napětí fáze frekvence výkon proud rok výroby údaje o motoru Made by Hammer AUSTRIA EUROPE A-6060 HALL Loretto 42 Tel.: 05223/45090 Fax 05223/45099 Obr. 2: Typový štítek 5.4 Hlavní vypínač Stroj je standardně vybaven uzamykatelným motorovým jističem. Motorový jistič je vybaven podpěťovou spouští, která motor chrání před podpětím a výpadkem fází a při poklesu napětí zabraňuje samočinnému restartu po opětovném obnovení původního napětí. Pokud se stroj nepoužívá, musí být hlavní vypínač vypnutý!! Na přání může být stroj vybaven přepínačem směru otáčení. Při změně směru otáčení nebo změně otáček musíte stroj nejdříve vypnout a počkat, dokud se nástroj nezastaví. Teprve poté lze stroj znovu zapnout. Obr. 3: Hlavní vypínač Pokud se stroj nepoužívá, musí být hlavní vypínač vypnutý!!hlavní vypínač 17

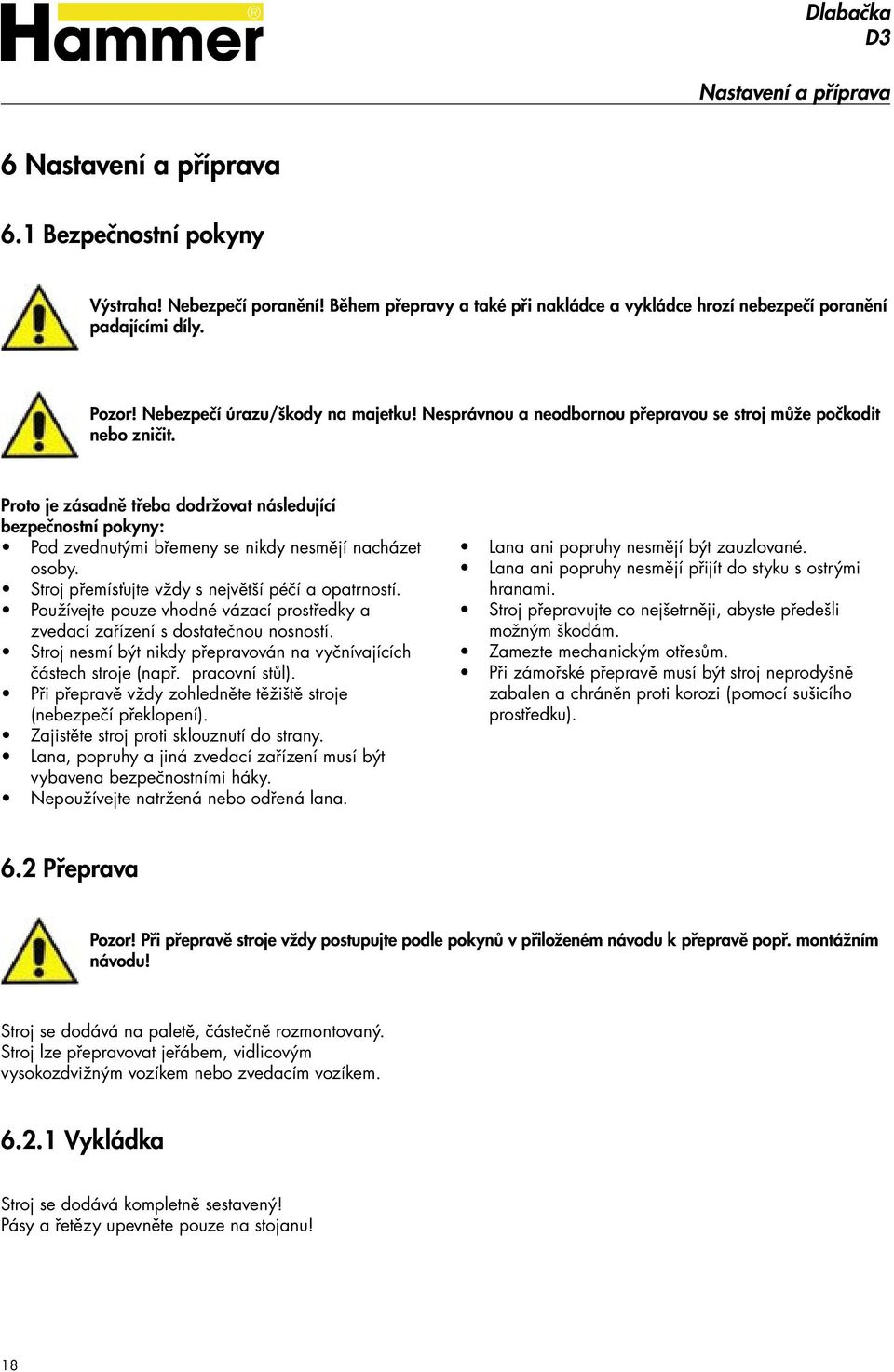

18 Nastavení a příprava 6 Nastavení a příprava 6.1 Bezpečnostní pokyny Výstraha! Nebezpečí poranění! Během přepravy a také při nakládce a vykládce hrozí nebezpečí poranění padajícími díly. Pozor! Nebezpečí úrazu/škody na majetku! Nesprávnou a neodbornou přepravou se stroj může počkodit nebo zničit. Proto je zásadně třeba dodržovat následující bezpečnostní pokyny: Pod zvednutými břemeny se nikdy nesmějí nacházet osoby. Stroj přemísťujte vždy s největší péčí a opatrností. Používejte pouze vhodné vázací prostředky a zvedací zařízení s dostatečnou nosností. Stroj nesmí být nikdy přepravován na vyčnívajících částech stroje (např. pracovní stůl). Při přepravě vždy zohledněte těžiště stroje (nebezpečí překlopení). Zajistěte stroj proti sklouznutí do strany. Lana, popruhy a jiná zvedací zařízení musí být vybavena bezpečnostními háky. Nepoužívejte natržená nebo odřená lana. Lana ani popruhy nesmějí být zauzlované. Lana ani popruhy nesmějí přijít do styku s ostrými hranami. Stroj přepravujte co nejšetrněji, abyste předešli možným škodám. Zamezte mechanickým otřesům. Při zámořské přepravě musí být stroj neprodyšně zabalen a chráněn proti korozi (pomocí sušicího prostředku). 6.2 Přeprava Pozor! Při přepravě stroje vždy postupujte podle pokynů v přiloženém návodu k přepravě popř. montážním návodu! Stroj se dodává na paletě, částečně rozmontovaný. Stroj lze přepravovat jeřábem, vidlicovým vysokozdvižným vozíkem nebo zvedacím vozíkem Vykládka Stroj se dodává kompletně sestavený! Pásy a řetězy upevněte pouze na stojanu! 18

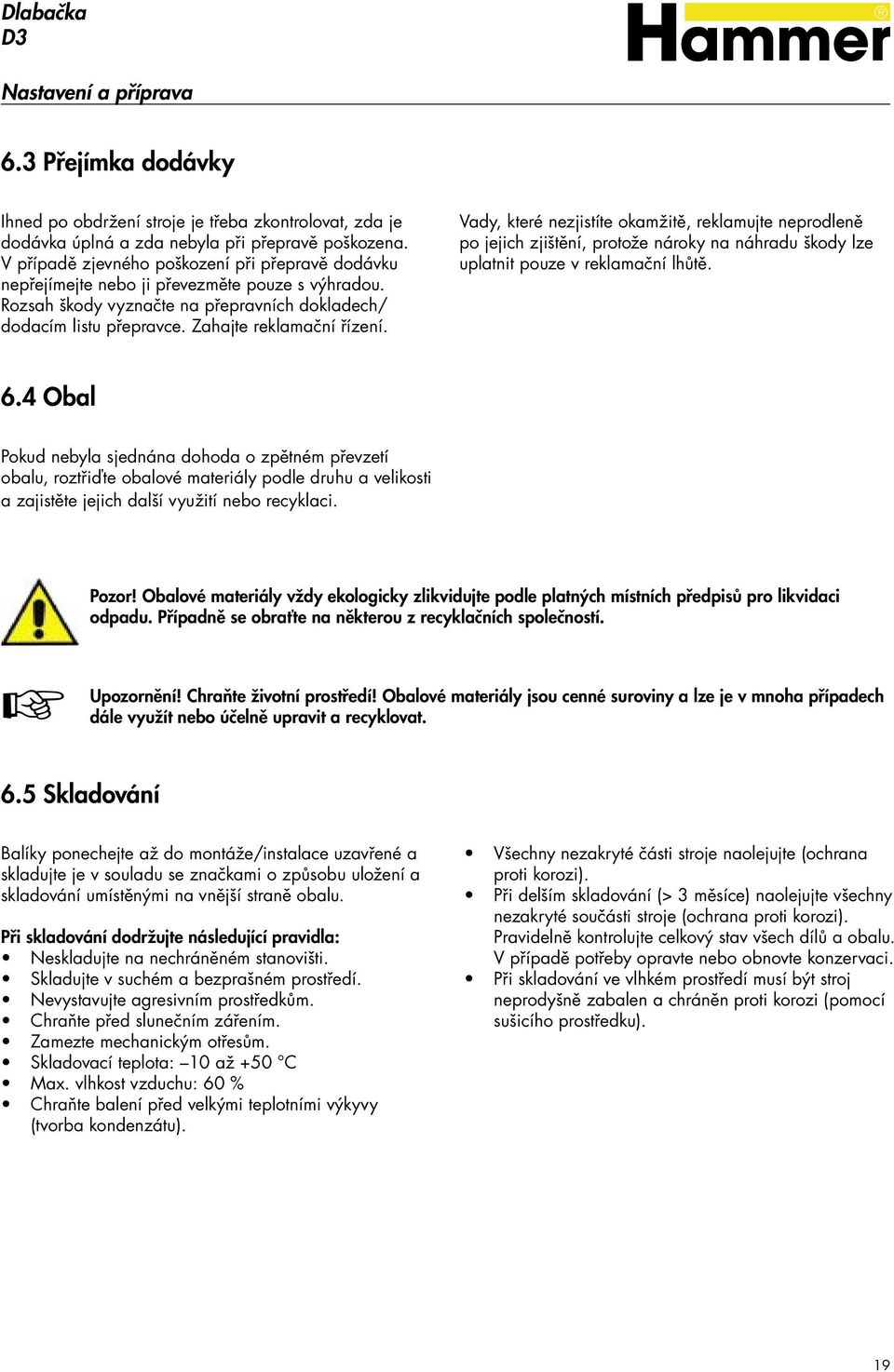

19 Nastavení a příprava 6.3 Přejímka dodávky Ihned po obdržení stroje je třeba zkontrolovat, zda je dodávka úplná a zda nebyla při přepravě poškozena. V případě zjevného poškození při přepravě dodávku nepřejímejte nebo ji převezměte pouze s výhradou. Rozsah škody vyznačte na přepravních dokladech/ dodacím listu přepravce. Zahajte reklamační řízení. Vady, které nezjistíte okamžitě, reklamujte neprodleně po jejich zjištění, protože nároky na náhradu škody lze uplatnit pouze v reklamační lhůtě. 6.4 Obal Pokud nebyla sjednána dohoda o zpětném převzetí obalu, roztřiďte obalové materiály podle druhu a velikosti a zajistěte jejich další využití nebo recyklaci. Pozor! Obalové materiály vždy ekologicky zlikvidujte podle platných místních předpisů pro likvidaci odpadu. Případně se obraťte na některou z recyklačních společností. Upozornění! Chraňte životní prostředí! Obalové materiály jsou cenné suroviny a lze je v mnoha případech dále využít nebo účelně upravit a recyklovat. 6.5 Skladování Balíky ponechejte až do montáže/instalace uzavřené a skladujte je v souladu se značkami o způsobu uložení a skladování umístěnými na vnější straně obalu. Při skladování dodržujte následující pravidla: Neskladujte na nechráněném stanovišti. Skladujte v suchém a bezprašném prostředí. Nevystavujte agresivním prostředkům. Chraňte před slunečním zářením. Zamezte mechanickým otřesům. Skladovací teplota: 10 až +50 C Max. vlhkost vzduchu: 60 % Chraňte balení před velkými teplotními výkyvy (tvorba kondenzátu). Všechny nezakryté části stroje naolejujte (ochrana proti korozi). Při delším skladování (> 3 měsíce) naolejujte všechny nezakryté součásti stroje (ochrana proti korozi). Pravidelně kontrolujte celkový stav všech dílů a obalu. V případě potřeby opravte nebo obnovte konzervaci. Při skladování ve vlhkém prostředí musí být stroj neprodyšně zabalen a chráněn proti korozi (pomocí sušicího prostředku). 19

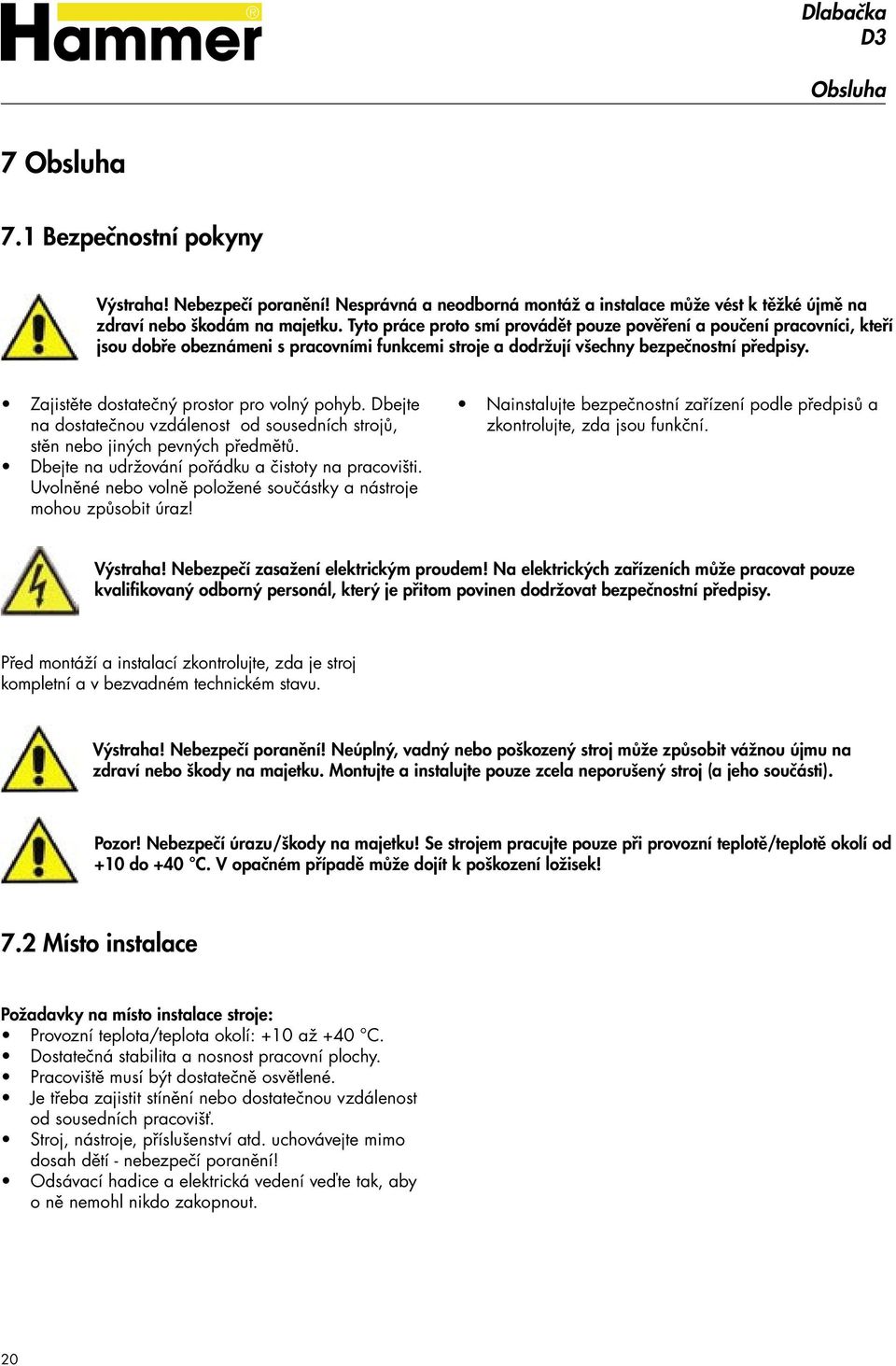

20 Obsluha 7 Obsluha 7.1 Bezpečnostní pokyny Výstraha! Nebezpečí poranění! Nesprávná a neodborná montáž a instalace může vést k těžké újmě na zdraví nebo škodám na majetku. Tyto práce proto smí provádět pouze pověření a poučení pracovníci, kteří jsou dobře obeznámeni s pracovními funkcemi stroje a dodržují všechny bezpečnostní předpisy. Zajistěte dostatečný prostor pro volný pohyb. Dbejte na dostatečnou vzdálenost od sousedních strojů, stěn nebo jiných pevných předmětů. Dbejte na udržování pořádku a čistoty na pracovišti. Uvolněné nebo volně položené součástky a nástroje mohou způsobit úraz! Nainstalujte bezpečnostní zařízení podle předpisů a zkontrolujte, zda jsou funkční. Výstraha! Nebezpečí zasažení elektrickým proudem! Na elektrických zařízeních může pracovat pouze kvalifikovaný odborný personál, který je přitom povinen dodržovat bezpečnostní předpisy. Před montáží a instalací zkontrolujte, zda je stroj kompletní a v bezvadném technickém stavu. Výstraha! Nebezpečí poranění! Neúplný, vadný nebo poškozený stroj může způsobit vážnou újmu na zdraví nebo škody na majetku. Montujte a instalujte pouze zcela neporušený stroj (a jeho součásti). Pozor! Nebezpečí úrazu/škody na majetku! Se strojem pracujte pouze při provozní teplotě/teplotě okolí od +10 do +40 C. V opačném případě může dojít k poškození ložisek! 7.2 Místo instalace Požadavky na místo instalace stroje: Provozní teplota/teplota okolí: +10 až +40 C. Dostatečná stabilita a nosnost pracovní plochy. Pracoviště musí být dostatečně osvětlené. Je třeba zajistit stínění nebo dostatečnou vzdálenost od sousedních pracovišť. Stroj, nástroje, příslušenství atd. uchovávejte mimo dosah dětí - nebezpečí poranění! Odsávací hadice a elektrická vedení veďte tak, aby o ně nemohl nikdo zakopnout. 20

21 Obsluha 7.3 Odsávání Stroj musí být připojen k odsávacímu zařízení. Před prvním uvedením do provozu zkontrolujte, zda je odsávací zařízení v bezporuchovém stavu. Odsávací zařízení připojte ke stroji tak, aby se nuceně zapínalo současně se strojem. Odsávací hadice musí být vodivé a uzemněné proti elektrostatickému výboji. Požadavky na odsávací zařízení, popř. odsávací hadice: Výkon odsávacího zařízení musí zajišťovat potřebný podtlak a požadovanou rychlost proudění vzduchu (viz tabulka). Připojení sací hadice- Ø Min. podtlak Objemový průtok min. 120 mm 500 Pa 418 m³/h Pozor! Odsávací hadice musí být zhotoveny z obtížně hořlavého materiálu. Používejte pouze originální odsávací hadice značky HAMMER. 7.4 Elektrické připojení Výstraha! Nebezpečí zasažení elektrickým proudem! Na elektrických zařízeních může pracovat pouze kvalifikovaný odborný personál, který je přitom povinen dodržovat bezpečnostní předpisy. Požadavky na elektrické připojení: Stroj musí být uzemněn ochranným vodičem. Kolísání napětí v elektrické síti nesmí překročit ±10 %. Přívod proudu musí být chráněn proti poškození (např. pancéřovou trubkou). Připojovací kabel musí být veden tak, aby se v žádném místě nelámal ani neodíral a nehrozilo nebezpečí, že o něj někdo zakopne. Výstraha! Nebezpečí zasažení elektrickým proudem! Před připojením stroje k napájení porovnejte data uvedená na typovém štítku s daty elektrické sítě. Stroj připojte pouze v případě, že se údaje shodují. Napájecí zdroj musí mít vhodnou zásuvku (u třífázového motoru CEE). 21

22 Nastavení a příprava 8 Nastavení a příprava 8.1 Bezpečnostní pokyny Výstraha! Nebezpečí poranění! Nesprávný a neodborný postup při nastavování a přípravě stroje může vést k těžké újmě na zdraví nebo škodám na majetku. Tyto práce proto smí provádět pouze pověření a poučení pracovníci, kteří jsou dobře obeznámeni s pracovními funkcemi stroje a dodržují všechny bezpečnostní předpisy. Před zahájením prací musí být stroj vypnutý a zajištěný proti opětovnému zapnutí. Před začátkem práce zkontrolujte, zda je stroj kompletní a v technicky bezvadném stavu. Zajistěte dostatečný prostor pro volný pohyb. Dbejte na udržování pořádku a čistoty na pracovišti. Uvolněné nebo volně položené součástky a nástroje mohou způsobit úraz! Nainstalujte bezpečnostní zařízení podle předpisů a zkontrolujte, zda jsou funkční. Výstraha! Nebezpečí zasažení elektrickým proudem! Na elektrických zařízeních může pracovat pouze kvalifikovaný odborný personál, který je přitom povinen dodržovat bezpečnostní předpisy. 8.2 Výměna nástroje! Dvoučelisťovým sklíčidlem lze upnout nástroje s průměrem stopky do 16 mm. Dvoučelisťové sklíčidlo se povoluje a utahuje imbusovým klíčem (8 mm). Vrtací nástroj je nutno upnout po celé délce sklíčidla. Před spuštěním stroje dávejte vždy pozor na to, aby byl nástroj pevně upnutý. Po každém vrtání ihned vyjměte nástroj z vrtací hlavy, protože vyčnívající nástroje mohou způsobit zranění. Obr. 4: Výměna nástroje!imbusový klíč Pozor! Minimální utahovací moment: 20 Nm! 22

23 Obsluha 9 Obsluha 9.1 Bezpečnostní pokyny Výstraha! Nebezpečí poranění! Nesprávná a neodborná obsluha může mít za následek těžkou újmu na zdraví nebo škody na majetku. Tyto práce proto smí provádět pouze pověření a poučení pracovníci, kteří jsou dobře obeznámeni s pracovními funkcemi stroje a dodržují všechny bezpečnostní předpisy. Před zahájením prací: Před montáží a instalací zkontrolujte, zda je stroj kompletní a v bezvadném technickém stavu. Zajistěte dostatečný prostor pro volný pohyb. Dbejte na udržování pořádku a čistoty na pracovišti. Uvolněné nebo volně položené součástky a nástroje mohou způsobit úraz! Zkontrolujte, zda jsou na stroji řádně upevněna všechna ochranná zařízení. Při nastavování a výměně nástrojů musí být stroj vždy vypnutý. Do stroje upínejte pouze povolené nástroje. Nainstalujte předepsané odsávací zařízení a zkontrolujte jeho funkčnost. Obrábějte pouze obrobky, které lze bezpečně upnout a vést. Pečlivě zkontrolujte, zda obrobky neobsahují cizorodé předměty (např. hřebíky, šroubky), které by mohly nepříznivě ovlivnit obrábění. Dlouhé obrobky podepřete vhodnými pomůckami (Např. prodloužení stolu, nebo válečkového podavače). Dbejte na správný směr otáčení příslušné jednotky. Mějte po ruce pomůcky pro obrábění krátkých a úzkých obrobků. Před zapnutím vždy zkontrolujte, zda se v bezprostředním okolí stroje nezdržují další osoby. Během provozu: Při výměně obrobku nebo v případě poruchy stroj vždy nejprve vypněte a zajistěte proti opětovnému zapnutí. Ochranná a bezpečnostní zařízení během provozu nevypínejte, neobcházejte ani nevyřazujte z činnosti. Stroj nepřetěžujte! Ve stanoveném rozmezí výkonu pracuje stroj lépe a bezpečněji. Při práci se strojem a na stroji je třeba respektovat následující zákazy: Osoby s dlouhými vlasy musí používat síťku na vlasy! Je zakázáno používat rukavice. Při práci na stroji a se strojem je zásadně třeba nosit: Přiléhavý pracovní oděv (s nízkou odolností proti roztržení, bez širokých rukávů). Obsluha musí odložit prsteny i jiné šperky apod. Bezpečnostní obuv Na ochranu před padajícími těžkými díly a uklouznutím na podlaze, která není protiskluzová. Ochrana sluchu Jako ochranu proti poškození sluchu. Pozor! Nebezpečí úrazu/škody na majetku! Se strojem pracujte pouze při provozní teplotě/teplotě okolí od +10 do +40 C. V opačném případě může dojít k poškození ložisek! Výstraha! Nebezpečí zasažení elektrickým proudem! Na elektrických zařízeních může pracovat pouze kvalifikovaný odborný personál, který je přitom povinen dodržovat bezpečnostní předpisy. 23

24 Obsluha 9.2 Zapnutí Výstraha! Nebezpečí poranění v důsledku nedostatečné přípravy! Stroj smí být zapnut pouze v případě, že jsou splněny nezbytné předpoklady a byly vykonány přípravné práce k provedení dané operace. Před zapnutím stroje si proto přečtěte pokyny ohledně jeho nastavení, přípravy a obsluhy (viz příslušná kapitola). 9.3 Vypnutí Pozor! Nikdy nesmíte použít tlačítko nouzového vypnutí pro vypnutí stroje, protože jinak se brzdové zdrže rychle opotřebují. Tačítko nouzového vypnutí smí a mělo by být používáno pouze v nouzových případech! 9.4 Zastavení v nouzovém případě Používejte tlačítko nouzového vypnutí pouze v nouzových případech! Pokud budete chtít stroj znovu zapnout, musíte odblokovat tlačítko nouzového vypnutí. Vytáhněte tlačítko nouzového vypnutí a zahajte startovací proces. 9.5 Pracovní postupy Povolené pracovní postupy S vrtací jednotkou jsou povoleny pouze následující pracovní postupy: Vrtání děr s nebo bez hloubkového dorazu Navrtávání úzkých drážek v masivním dřevě Vrtání otvorů pro kolíky Vyvrtávání suků Zhotovení čepů pro vyplnění otvorů po sucích Zakázané pracovní postupy S vrtací jednotkou jsou zásadně zakázány následující pracovní postupy: Všechny druhy frézování s použitím frézovacích nástrojů Všechny druhy broušení 24

25 Obsluha Vrtání děr s nebo bez hloubkového dorazu Při tomto pracovním postupu se vrtací stůl upevní ve střední poloze zasunutím podélných koncových dorazů k sobě. Obrobek položte na pracovní stůl tak, aby přední dorazová hrana obrobku přiléhala k pracovnímu stolu. Upněte obrobek pomocí excentrického přidržovače. Pokud budete chtít vyvrtat slepý otvor, nastavte hloubkový doraz na požadovaný rozměr. Na ručním kolečku nastavte požadovanou výšku. Obr. 5: Vrtání děr s nebo bez hloubkového dorazu Stroj zapněte a zatímco levou rukou budete přidržovat obrobek, zatlačte jednoruční páku pomalu dopředu, dokud hloubkový doraz nenarazí nebo vrták neprojde skrz obrobek. Pozor! Obrobek nedržte v místě provrtávání vrtákem Vrtání podélných otvorů Stejný postup jako při vrtání s nebo bez hloubkového dorazu. Pomocí podélných dorazů nastavte požadovanou délku podélných otvorů. Vrták zasuňte několik milimetrů do obrobku a pojíždějte až k nasazenému dorazu. Tento postup opakujte, dokud nedosáhnete požadované hloubky zářezu. Obr. 6: Vrtání podélných otvorů 25

26 Údržba 10 Údržba 10.1 Bezpečnostní pokyny Výstraha! Nebezpečí poranění! Neodborné provádění údržby může mít za následek těžkou újmu na zdraví nebo škody na majetku. Tyto práce proto smí provádět pouze pověření a poučení pracovníci, kteří jsou dobře obeznámeni s pracovními funkcemi stroje a dodržují všechny bezpečnostní předpisy. Před zahájením prací musí být stroj vypnutý a zajištěný proti opětovnému zapnutí. Zajistěte dostatečný prostor pro volný pohyb. Dbejte na udržování pořádku a čistoty na pracovišti. Uvolněné nebo volně položené součástky a nástroje mohou způsobit úraz! Po provedení údržby znovu řádně nainstalujte ochranná zařízení a zkontrolujte, zda správně fungují. Výstraha! Nebezpečí zasažení elektrickým proudem! Na elektrických zařízeních může pracovat pouze kvalifikovaný odborný personál, který je přitom povinen dodržovat bezpečnostní předpisy Údržbářské práce Veškeré práce spojené s údržbou, instalací a nastavením stroje smějí být prováděny pouze při vypnutém hlavním vypínači. Neprovedení uvedených údržbářských prací vede ke ztrátě záruky! Za účelem zvýšení životnosti a přesnosti vrtací jednotky doporučujeme každodenní čištění jednotky, především pak plochy stolu a vodicích ploch, od třísek a prachu a údržbu odpovídajícími prostředky pro údržbu. Další příslušenství a odsávací zařízení viz katalog firmy HAMMER. Díky tomu docílíte, že stroj bude v dobrém stavu a bude se Vám s ním dobře pracovat. Následující úkony údržby musí být provedeny v příslušných intervalech! Vřeteno přestavení výšky Vrtací jednotku přetočte úplně nahoru a dolů a vřetena s vedením vyčistěte tlakovým vzduchem nebo foukacím přístrojem. Odstraňte zbytky tuku a prach a opět namažte. K tomu účelu můžete použít obyčejný strojový tuk. Termíny čištění: měsíčně 26

27 Údržba Vedení stolu Vodicí prvky se musí čistit od prachu a třísek. Za tím účelem zasuňte vřeteníky vrtačky do koncových poloh. Očistěte vedení a vodicí válce podélného a hloubkového vedení hadříkem. Vedení přesuvného vřeteníku vrtačky se nesmí naolejovat ani namazat! Intervaly čištění: týdně Opotřebované díly Stěrače prachu vodicích ploch se musí měnit dle četnosti použití. Každého půl roku zkontrolujte stav stěračů. 27

28 Poruchy 11 Poruchy 11.1 Bezpečnostní pokyny Výstraha! Nebezpečí poranění! Neodborné odstraňování poruch může mít za následek těžké újmy na zdraví nebo majetku. Tyto práce proto smí provádět pouze pověření a poučení pracovníci, kteří jsou dobře obeznámeni s pracovními funkcemi stroje a dodržují všechny bezpečnostní předpisy. Výstraha! Nebezpečí zasažení elektrickým proudem! Na elektrických zařízeních může pracovat pouze kvalifikovaný odborný personál, který je přitom povinen dodržovat bezpečnostní předpisy Postup v případě poruchy Dodržujte tyto zásady: Při poruchách, které představují bezprostřední ohrožení osob, majetku nebo bezpečnosti provozu, stroj okamžitě zastavte stisknutím tlačítka pro nouzové vypnutí. Stroj dále odpojte od sítě a zajistěte proti opětovnému zapnutí. Okamžitě informujte osobu, která zodpovídá za dané pracoviště. Pověřte oprávněný, náležitě kvalifikovaný personál stanovením druhu a rozsahu poruchy, zjištěním její příčiny a jejím následným odstraněním Postup po odstranění poruchy Výstraha! Nebezpečí poranění! Před opětovným zapnutím stroje zkontrolujte, zda: porucha i její příčina byly odborně odstraněny, všechna bezpečnostní zařízení byla namontována podle předpisů a nacházejí se v bezvadném technickém i funkčním stavu, se v pracovním prostoru stroje nezdržují žádné osoby. 28

29 Poruchy 11.4 Poruchy, příčiny a náprava Pokud se na Vaší vrtací jednotce vyskytne závada, nejdříve vyzkoušejte, zda ji na základě následujících rad nelze odstranit: Porucha Vedení stolu funguje ztěžka. Přestavení výšky je trhavé a obtížné. Motor neběží. Možná příčina Vodicí prvky jsou znečištěné. Výškové vedení nebo vřeteno přestavení výšky jsou znečištěné. Upínací páka pro přestavení výšky je sevřená Hlavní vypínač je poškozený. Závada v elektr. systému nebo v připojení stroje. Odstranění Vyčistěte vodicí prvky. Neolejujte ani nemažte! Nechejte běžet zasucha. Vyčistěte výškové vedení a vřeteno přestavení výšky a namažte je, příp. naolejujte. Výškovou upínací páku úplně otevřete. Zkontrolujte pojistky a napájecí zdroj. Pokud budou k dispozici, obraťte se jednoduše na odborníka přes elektrotechniku. Pokud nedokážete vyřešit problém sami nebo jde o problém, který není uveden v tomto seznamu, obraťte se na smluvního prodejce nebo na servis výrobků HAMMER. 29

30 Schéma elektrického zapojení 12 Schéma elektrického zapojení Obr. 7: Schéma elektrického zapojení 30

31 Schéma elektrického zapojení Obr. 8: Schéma elektrického zapojení 31

32 Náhradní díly 13 Náhradní díly Obr. 9: Náhradní díly 32

33 Náhradní díly H BY STOPFEN F. RUNDROHRE, D H DE GEW.STIFT M6X6 H DB STELLRING D 15x25x12 +GEW. M6 H HM POLYAMIDRAD D100X30 H CN VERSTELLSCHRAUBEN MIT TELLER H F SKT MUTTER M10 SCHWARZBLANK H CE AUFLAGENOPPEN SCHWARZ H RADACHSE H AA LINSENSCHRAUBE M6X12 VERZ. H ZA BOHRKOPFSCHUTZ BF SCHWARZ H C SCHEIBE M6 H BB INBUSSCHRAUBE M6X10 SCHWARZ H D SKT MUTTER M6 SCHWARZBLANK H MOTORSCHUTZHAUBE H A SCHEIBEN AUS STAHL M8 FORM R H A FEDERRING M8 BLANK H DE SKT SCHRAUBE M8X30 SCHWARZ H DA DS-MOTOR 3 PHASEN, 2,2KW, IMB DB EINPHASENMOTOR, 1,8KW, IMB34 H S650EO INBUSSCHLUESSEL 8MM H CA GEW.STIFT M6X10 H A BOHRFUTTER 0-16 (MANDRINI) H Hauptschalter Links- Rechtslaufwahl H BB ZYLINDERSCHR. M4X10 VERZINKT H BB INBUSSCHRAUBE M6X10 SCHWARZ H C SCHEIBE M6 H AJ UMLEGGRIFF MANICO MM 70 M8 H AF SKT HUTMUTTER M8 VERZINKT H BO RECHTECKSTOPFEN H EA FLACHE SKT MUTTER PVC PSK 13 H FF KABELVERSCHRAUBG. KUNSTSTOFF H D SCHEIBE M8 H E SKT MUTTER M8 SCHWARZBLANK H B SKT MUTTER M4 SCHWARZBLANK H TM TYPENKLEBER HAMMER H TS TYPENKLEBER HAMMER 290MM 33

34 Náhradní díly Obr. 10: Náhradní díly 34

35 Náhradní díly H DC SKT SCHRAUBE M8X20 SCHWARZ H BEILAGSCHEIBE 5XD9.2X4 H SPINDELMUTTER H HOEHENSPINDEL FRS- KRS H F SCHEIBE M12 H FG KEGELRAD 3MM, MODUL 2, Z15, H RC SKT MUTTER M10 H DF GEW.STIFT M8X30 H E SKT MUTTER M8 SCHWARZBLANK H CE INBUSSCHRAUBE M8X60 H GRUNDSCHLITTEN H GRUNDSCHLITTENBOLZEN H GRUNDSCHLITTENTRÄGER H B SICHERHEITSSKTMUTTER M8 H E SCHEIBE M10 H B RAENDELMUTTER M6 ART H ANSCHLAGBUCHSE H TIEFENANSCHLAGBLECH H BE INBUSSCHRAUBE M6X14 SCHW. H CC TORBANDSCHRAUBE M6X20 VERZ H D SCHEIBE M8 H BA INBUSSCHRAUBE M6X16 SCHW. H C SCHEIBE M6 H EG TORBANDSCHRAUBE M10X140 H HÖHENSCHLITTEN H DH GEW.STIFT M8X40 H DF INBUSSCHRAUBE M8X30 SCHW. H A FEDERRING M8 BLANK H LAGERARMSTÜTZE GESCHWEISST H AH SENKSCHR. MIT ISK M6X10 H BOHRHEBEL FD H CH SKT SCHRAUBE M6X10 SPEDCAPS H FF KEGELRAD D60MM, MODUL 2, Z30 H AA LINSENSCHRAUBE M6X12 VERZ. H C SCHEIBE M6 H W RILLENKUGELLAGER ZZ H HANDRADWELLE H DRUCKSCHIENE H F SICHERUNGSRING 20X1,2 H M RILLENKUGELLAGER 6004 ZZ H DICKTEN-LAGERHALTER H C SCHEIBE M6 H D SKT MUTTER M6 SCHWARZBLANK H BG INBUSSCHRAUBE M6X35 SCHWARZ H I HANDRAD VOLANTINO H KLEMMHEBEL, GR.II, MUTTER M8 H D SCHEIBE M8 H C SICHERHEITSSKTMUTTER M10 H V-LAGERROLLE 432C RILLENKUGELLAGER 6000 ZZ H KREUZSCHLITTEN H K-LAGERROLLE 432C RILLENKUGELLAGER 6000 ZZ H DG SKT SCHRAUBE M10X60 SCHWARZ H EB SKT SCHRAUBE M10X25 SCHWARZ H LAGEREXZENTER H BA INBUSSCHRAUBE M6X10 SCHWARZ 35

36 Náhradní díly H D FEDERRING M6 H ANSCHLAGFINGER H CB RAENDELSCHRAUBE M6X20 H PROFILBLENDE RECHTS H CJ GEW.STIFT M6X10 H BC HAMMERKOPF GEWINDEPLATTE M6 H EA SCHEIBE M10 VERZINKT H WERKSTÜCKANSCHLAG H BD SENKSCHR. MIT ISK M6X12 H DC BOHRTISCH LC LT.Z B H EA SKT BOHRSCHRAUBE 4,8X32 H AK PVC-TAUCHKAPPEN 16MMX100MM H I RILLENKUGELLAGER 6301 ZZ H CB SICHERHEITSSKTMUTTER M12 H BA INBUSSCHRAUBE M6X10 SCHWARZ H QD GELENKLAGER FD H ABSTREIFWINKEL H AI PROFILABSTREIFER FÜR H F SKT MUTTER M10 SCHWARZBLANK H K SKT MUTTER M10 FLACH H I SKT MUTTER M8 VERZINKT FLACH 36

37 Abecední rejstřík 14 Abecední rejstřík B Bezpečnost, 8 Bezpečnost při obsluze, 23 Bezpečnost při instalaci, 20 Bezpečnost při odstraňování poruch, 28 Bezpečnost při údržbě, 26 Bezpečnost při provádění nastavení, 22 Bezpečnost při přípravě, 22 Bezpečnost při přepravě, 18 Bezpečnostní obuv, 10 Bezpečnost práce, 9 E Emise prachu, 14 Emise hluku, 15 ES prohlášení o shodě, 12 Elektrické připojení, 13, 21 H Hmotnost, 13 Hlavní vypínač, 17 I Instalace, 20 K Konstrukce, 16 L Likvidace, 7 M Místo instalace, 20 N Nástroje, 14 Nebezpečí a rizika, 10 Náhradní díly, 32 Nastavení, 22 Návod k obsluze, 8 O Obal, 18 Opotřebované díly, 27 Ochrana autorských práv, 6 Osobní ochranné prostředky, 10 Ochrana sluchu, 10 Odborný personál, 9 Obsluha, 23 Odsávání, 14, 21 Ochranný pracovní oděv, 10 P Příslušenství, 16 Příprava, 22 Prohlášení o shodě, 12 Poskytovaná záruka, 6 Prohlášení o záruce, 6 Provozní podmínky, 13 Použití v souladu s určením, 8 Provozovatel, 9 Personál, 9 Poruchy, 28 Postup v případě poruchy, 28 Přehled, 16 Přestavby stroje, 8 Přeprava, 18 Přejímka dodávky, 19 R Ručení, 6 Rozměry, 13 S Skladování, 19 Schéma zapojení, 30 T Technické údaje, 14 Typový štítek, 17 U Údržbářské práce,26 Údržba, 26 V Výměna nástroje, 22 Vedení stolu, 27 Vysvětlení symbolů, 5 Vypnutí, 24 Z Změny stroje, 8 Zastavení v nouzovém případě, 24 Zbytková rizika, 11 Zapnutí, 22 37
