2 Pružná odpověď na přísné požadavky Railtrac je systém komponent, které lze konfigurovat a tím vytvářet optimální řešení pro vaše aplikace strojního sváření. Aby byly na nejmenší možnou míru omezeny problémy spojené s nepříznivými účinky okolního prostředí, je většina strojních součástí vyrobena z hliníku nebo nerezové oceli. Railtrac je určený pro svařování v polohách od vodorovné pro svislou (nahoru, dolů ne). Systém spojování kolejnic pro aplikace s pevnou a pružnou kolejnicí Rozšířitelná kombinovaná kolejnice Railtrac umožňuje, aby stejný traktor jezdil po pružné kolejnici, nebo po stejné kolejnici zpevněné výztuhou, připevněnou k otvorům v kolejnici. Tímto způsobem je možné svařovat přímé i zakřivené plochy. Kombinovaná kolejnice je hladká, bez ozubnice pro pohon traktoru. Pět různých typů Railtrac je dodáván v různých typech. Typ F je základní a jedná se jen o hnací jednotku. Typ FR je doplněn o funkci automatického návratu. Typ FW je vybaven jednotkou rozkyvu, která se používá pro vyplnění svarového spoje. Nejmodernější je typ FWR, vybavený jak funkcí rozkyvu, tak funkcí automatického návratu. Jestliže svařovací proces vyžaduje nízkou rychlost svařování, je zde typ jednotky FW s nižší pojezdovou rychlostí, FW1000 L. Funkce přerušovaného svařování a zpětného vyplnění jsou standardem Každý Railtrac 1000 je standardně dodáván se softwarem pro programovatelné přerušované svařování. Je třeba nastavit jen délku svarů a vzdálenost mezi nimi. Zpětné vyplnění, tj. svařování při jízdě zpět na předem nastavené vzdálenosti před zastavením, je rovněž programovatelné. Zpětné vyplnění je používáno jako alternativa k zavaření kráteru. Přímé propojení se všemi novými moderními podavači svařovacího drátu ESAB Railtrac 1000 lze snadno a bez větší úpravy připojit k většině podavačů drátu ESAB. 2

3 Do paměti lze snadno uložit pět programů Do paměti lze uložit až pět různých programů. Každý program je jedinečný a lze jej vyvolat z ovládací skříňky nebo pomocí dálkového ovládání. Dálkové ovládání parametrů svařování a okamžité posunutí programu Pomocí dvou potenciometrů na dálkovém ovládání lze v průběhu svařování nastavovat svařovací proud a napětí. V závislosti na poloze svařování je také možné snadno přecházet nahoru a dolů mezi alternativními naprogramovanými pohyby. Odolné programovací jednotky s velkými možnostmi Přímé, logicky navržené programovací jednotky slouží k nastavení hodnot pro pět různých programů. Všechny rychlosti jsou kalibrovány v cm a mm z důvodu maximálně možné přesnosti a kvality svařování. Membránová tlačítka a skříně odolné vůči povětrnostním vlivům umožňují venkovní umístění. Dálkové ovládání do nejdrsnějších prostředí Pomocí robustního a lehkého dálkového ovládání, dodávaného s Railtrac FW1000 a Railtrac FWR1000, má obsluha přístup ke všem funkcím, aniž musí zvednout svářečské hledí. Individuálně tvarovaná tlačítka pro: Spuštění a vypnutí Posuv programu Směr pojezdu nebo svařování (směr řezání) Rychlost pojezdu nebo svařování (rychlost řezání) Šířka rozkyvu Posunutí nulové osy Svařovací proud (rychlost podávání drátu) Svařovací napětí Funkce zpětného vyplnění 3

4 Široká škála příslušenství Traktorová jednotka Traktorová jednotka je zdrojem hnací síly. Je k dispozici v pěti typech, od nejjednodušší (jen pohon) až po jednotku s pohonem, rozkyvem a automatickým návratem. Railtrac F1000, jen pojezd Railtrac FR1000, pojezd a návrat Railtrac FW1000, pojezd a rozkyv Railtrac FW1000 L, pomalý pojezd a rozkyv Railtrac FWR1000, pojezd, rozkyv a návrat

5 Kolejnice Kolejnice je komponenta, na kterou montujete traktor. Lehkou a pružnou hliníkovou kolejnici lze různými způsoby připevnit k rovným, zakřiveným nebo kruhových plochám. Je dodávána ve standardních 2,5m délkách a lze ji rychle prodloužit na jakoukoliv délku pomocí konzol. Kolejnici lze na objekt namontovat trvale, nebo dočasně připevnit magnetickými nebo podtlakovými upínači. Může být také připevněna k vnějšímu nebo vnitřnímu povrchu potrubí. Ke zpevnění pružné kolejnice slouží výztuha. Pružná hliníková kolejnice, délka 2,5 m Pružná hliníková kolejnice, délka 2,5 m s 8 magnety Pružná hliníková kolejnice, délka 2,5 m s podtlakovými upínači Výztuha, délka 2,5 m Magnetický upínač, min. 8 ks na 2,5 m Podtlakový upínač, 90, min. 4 ks na 2,5 m Podtlakový upínač, 200, min. 4 ks na 2,5 m Šroubový upínač pro vyztuženou kolejnici, min. 8 ks na 2,5 m Kolejnice pro potrubí kontaktujte svého prodejce ESAB. 5

6 Jednotka rozkyvu Jednotka rozkyvu W30 je standardně montována na traktory FW a FRW, lze ji však také použít jako samostatnou jednotku pro různé automatické aplikace. K dispozici jsou dva typy s šířkou rozkyvu 30 mm a 80 mm. Součástí je řídicí jednotka. W30, šířka rozkyvu 30 mm, kompletní jednotka s držákem hořáku W80, šířka rozkyvu 80 mm, kompletní jednotka s držákem hořáku

7 Držáky hořáku Systém se vyznačuje různými držáky pro různé hořáky a aplikace. Všechny jednotky Railtrac jsou dodávány standardně s držákem hořáku a posuvem. Držák hořáku s posuvem Držák pro hořáky ESAB PSF Univerzální otočný držák hořáku Držák řezacího hořáku IMP Naklápěcí konzola Naklápěcí konzola umožňuje rozkyv jednotky Railtrac při provádění koutových svarů. Je montována mezi pohon a jednotku rozkyvu. Jednotku rozkyvu lze naklonit v úhlu 0 až 80. Naklápěcí konzola

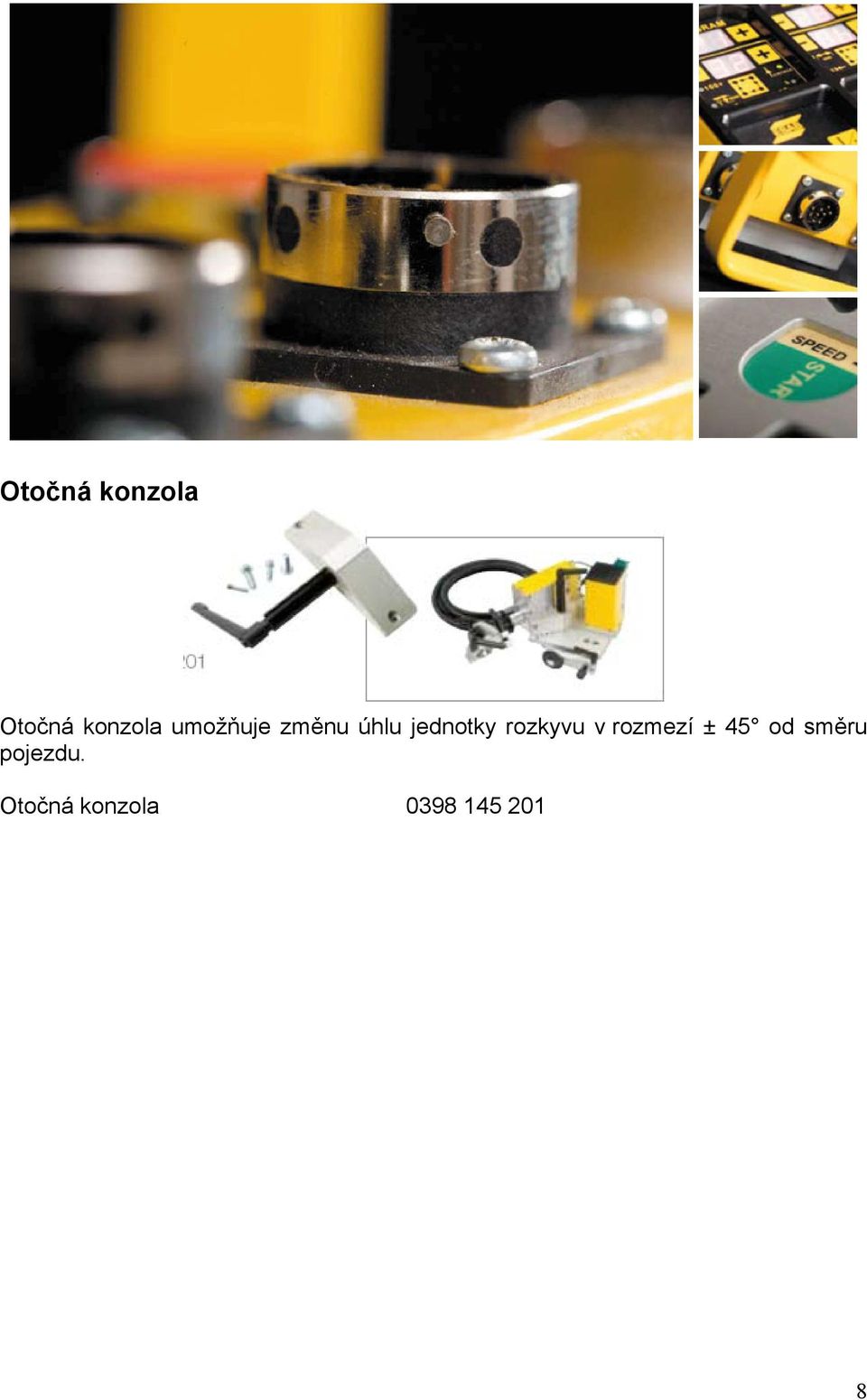

8 Otočná konzola Otočná konzola umožňuje změnu úhlu jednotky rozkyvu v rozmezí ± 45 od směru pojezdu. Otočná konzola

9 Plovoucí hlava Plovoucí hlava udržuje konstantní vysunutí svařovacího hořáku. Plovoucí hlava Řídicí jednotky Pro řadu Railtrac 1000 jsou k dispozici dvě provedení řídicích jednotek. Jedno provedení je určeno pro typy F1000 a FR1000 a druhé pro typy FW1000, FWR1000 a FW 1000 L. První typ ovládá pouze pojezd a programy, druhý typ pojezd, programy a rozkyv. Řídicí jednotka pro F1000 a FR Řídicí jednotka pro FW1000 a FWR Řídicí jednotka pro FW1000 L

10 Dálkové ovládání Dálkové ovládání lze připojit k FW1000 a FWR1000 a ovládat rozhodující parametry. Dálkové ovládání Transformátor Transformátor umožňuje použití Railtrac 1000 se svařovacími zdroji, které nepocházejí od firmy ESAB, nebo pro jiné aplikace. Transformátor Připojovací kabely K dispozici je kolekce rozmanitých kabelů pro různé typy podavačů drátu. 10

11 Připojovací kabel standardní Připojovací kabel pro Railtrac, s transformátorem Připojovací kabel pro MED 44B a MEK Připojovací kabel pro MEH 30 a MEH Viz také tabulka kabelů na další straně Ostatní Konzola pro prodloužení umožňuje rychlou montáž a demontáž dvou kolejnic. Konzola pro prodloužení pružné kolejnice Všechny jednotky Railtrac jsou dodávány v přenosném kufříku. Přenosný a úložný kufřík

12 Technické parametry Railtrac F1000 Flexi Railtrac FR1000 Flexi Return Railtrac FW1000 Flexi Weaver Railtrac FW1000L Flexi Weaver Railtrac FWR1000 Flexi Weaver Return Napájení VAC/VDC Příkon max. W Hmotnost vč. kolejnic kg Rozměry 170 x x 400 x 170 x 350 x 170 x 350 x mm D x Š x V x x 350 x 190 Rozměry pružné mm 60 x 5 60 x 5 60 x 5 60 x 5 60 x 5 kolejnice Výztuha mm 40 x x x x x 10 Min. vnější průměr mm ohybu Posuv pro nastavení mm ± 22 ± 22 ± 22 ± 22 ± 22 výšky Posuv pro boční mm ± 28 ± nastavení Mechanické boční nastavení mm - - ± 35 ± 35 ± 35 Svařovací rychlost cm/min Rychloposuv cm/min Doba předehřevu s 0,0 9,9 0,0 9,9 0,0 9,9 0,0 9,9 0,0 9,9 Přerušované svařování cm Doba zavaření kráteru s 0,0 9,9 0,0 9,9 0,0 9,9 0,0 9,9 0,0 9,9 Zpětné vyplnění Rychlost rozkyvu Šířka rozkyvu Elektrické posunutí nulové čáry Prodleva na vnějším okraji mm mm/s mm mm - - ± 12,5 ± 12,5 ± 12,5 s - - 0,0 9,9 0,0 9,9 0,0 9,9 Vzor rozkyvu Č Počet programů Teplota stroje a C magnetů Teplota podtlak. upínačů C Stupeň krytí DIN IP 23 IP 23 IP 23 IP 23 IP 23 12

13 f Objednací číslo Objednací informace Zahrnuto - Není k dispozici Komponenta Příslušenství Pozn. Railtrac F1000 Railtrac FR1000 Railtrac FW1000 Railtrac FW1000L Railtrac FWR1000 Základní zařízení Jednotka rozkyvu - - Řídicí jednotka Dálkové ovládání - - Univerzální držák hořáku s posuvem Automatická funkce start/stop Kolejnice a příslušenství Pružná hliníková kolejnice; 2,5 m Pružná hliníková kolejnice; 2,5 m; 8 magnetů Pružná hliníková kolejnice; 2,5 m; 1) 4 podtlak. upínače Výztuha; 2,5 m Magnetický upínač, min. 8 ks/2,5 m Podtlak. upínač, min. 4 ks/2,5m; 90 1) Podtlak. upínač, min. 4 ks/2,5m; 200 1) Šroubový upínač pro výztužnou kolejnici 2) Příslušenství Držák hořáku PSF 400/ Univerzální otočný držák hořáku Úhlový upínač hořáku Plovoucí hlava Naklápěcí jednotka pro jednotku rozkyvu Otočná jednotka pro jednotku rozkyvu Upínač pro řezací hořák IMP Řezací hořák IMP Přepravní a úložný kufřík Poznámky 1) Dva (2) kusy jsou nutné při použití s Railtrac FR nebo FWR. 2) Minimálně 8 ks/2,5 m kolejnice. 13

14 Tabulka kabelů; Railtrac 1000 Podavač drátu Značka Napětí Proud Napájení Zap/vyp Origo Feed 304; M12 ESAB X - X X X Origo Feed 484; M12 ESAB X - X X X Origo Feed 304; M13 ESAB X X X X X Origo Feed 484; M13 ESAB X X X X X Aristo Feed 3004; ESAB X X X X X X 4804 MEK 4 ESAB X X X X X X MEH 44 ESAB X X X X X X Univerzální? X X?? X x Kabel 23 kolíků Kabel bez zástrčky Kabel 4 kolíky + 12 kolíků Svazek kabelů Propojovací svazek Souprava dálkového adaptéru Transformátor 14

15 Railtrac v atraktivních soupravách vhodných pro většinu aplikací Railtrac F1000 Flexi Strojní zařízení s pružnou kombinovanou kolejnicí, vhodné pro vnitřní a vnější svařování a řezání podél ostrých zakřivení a také na rovných plochách. Tento model je vhodný také pro tepelné řezání. 15

16 Railtrac FR1000 Flexi Return Railtrac FR1000 je vybavený kombinovanou kolejnicí a umožňuje pohyblivé spuštění a zastavení automatického návratu na jakékoliv délce. Toto zařízení je ideální pro použití u pevných zařízení nebo tam, kde svar je znovu a znovu opakován. 16
