1 Globoidní převodovky 53

2 Globoidní převodovky Globoidní převodovky Přesný krokový mechanizmus, který umožňuje na definované výstupní hřídeli cyklický pohyb s extrémně vysokou přesností a koncové polohy bez vůle. Globoidní krokovací převodovky se používají hlavně pro pohon otočných jednotek, dopravníků, balících, tiskařských a sítotiskových strojů, tedy zařízení s vysokou rychlostí pracovního procesu. Specifické znaky Globoidní převodovky EXPERT jsou vybaveny tvrzenými a broušenými globoidními vačkami a vodícími kladkami pro zajištění dlouhé životnosti a plynulého pohybu. Kvalitní ložisko výstupní hřídele s vysokou nosností přizpůsobené speciálně pro globoidní převodovky. Varianty provedení: Provedení jako montážní sada Montážní sady jsou soupravy hotových elementů a obsahují hvězdice a globoidní vačky. Globoidní vačka může být vyhotovena jak s vnitřním, tak i s vnějším prostojem (prostoj=nulové stoupání drážky-hnaná hřídel stojí). Stoupání vačky může probíhat směrem doleva, nebo doprava. Volba směru chodu je závislá od požadovaného směru otáčení výstupní hřídele. Rozsah prostoje globoidní vačky Rozsah prostoje ovlivňuje směr otáčení rolen čepů. Při vnitřním prostoji dochází při záběru čepu a vačky k prudké změně smyslu otáčení rolny čepu. Při vnějším prostoji k této změně nedochází, to se pozitivně projevuje na opotřebení čepů a globoidní vačky. Je to výhoda především u převodů s vysokým počtem hnacích otáček. hvězdice globoidní vačka Označení: IR Označení: IL Označení: AR Označení: AL A = osová vzdálenost Úhel kroku poháněná strana čep s rolnou hvězdice globoidní vačka A = osová vzdálenost Úhel kroku směr otáčení Provedení: IR úhel prostoje prostoj úhlové vyjádření stoupání úhel kroku úhel prostoje prostoj směr otáčení rolny čepu směr otáčení úhel prostoje úhlové vyjádření stoupání úhel prostoje Provedení: AR 54

Specifické znaky Globoidní převodovky EXPERT jsou vybaveny tvrzenými a broušenými globoidními vačkami a vodícími kladkami pro zajištění dlouhé životnosti a plynulého pohybu.

3 Standardní úhel kroku C S a příslušný úhel prostoje-nulového stoupání f R Konstrukce globoidních převodovek umožňuje realizovat specifické krokovací úhly jen v závislosti od stanovených úhlů prostoje / úhlu pohybu. Možnosti kombinací pro jednotlivé konstrukční velikosti naleznete v následujícím zobrazení. EG 110 EG 111 EG EG 113 EG 114 EG Poloha motoru Standardní rozsah dodávky globoidní převodovky neobsahuje hnací jednotku. Rádi Vám ale nabídneme globoidní převodovku také jako kompletní systém s motorem nasazeným na přírubu. Možnosti umístění znázorňuje následující skica. 55

EG 110 EG 111 EG 112 0 240 300 330 0 240 300 330 0 240 300 330 EG 113 EG 114 EG 115 0 240 300 330 0 240 300 330 0 240 300 330 Poloha motoru Standardní rozsah dodávky

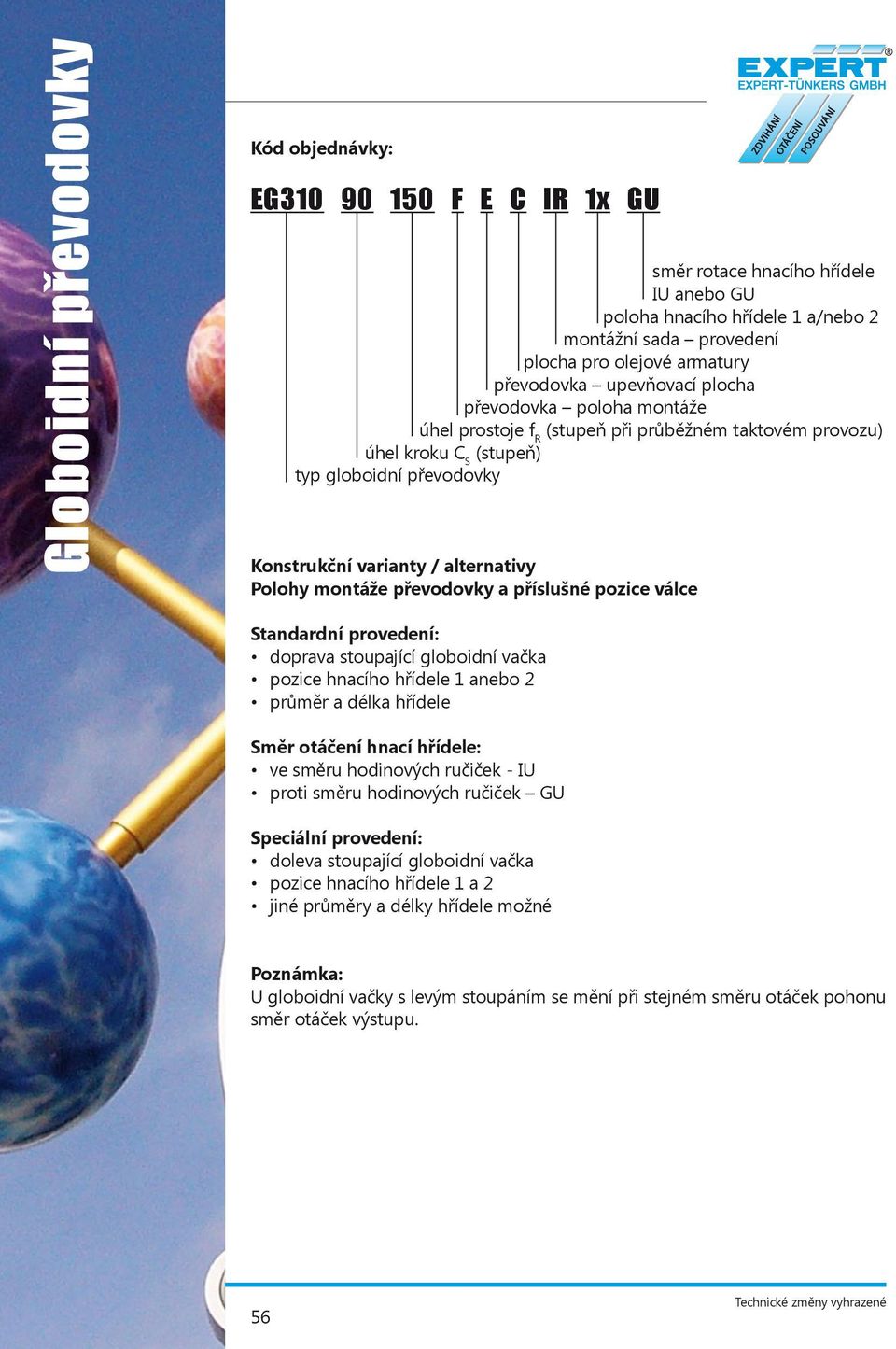

4 Globoidní převodovky Kód objednávky: EG F E C IR 1x GU směr rotace hnacího hřídele IU anebo GU poloha hnacího hřídele 1 a/nebo 2 montážní sada provedení plocha pro olejové armatury převodovka upevňovací plocha převodovka poloha montáže úhel prostoje f R (stupeň při průběžném taktovém provozu) úhel kroku C S (stupeň) typ globoidní převodovky Konstrukční varianty / alternativy Polohy montáže převodovky a příslušné pozice válce Standardní provedení: doprava stoupající globoidní vačka pozice hnacího hřídele 1 anebo 2 průměr a délka hřídele Směr otáčení hnací hřídele: ve směru hodinových ručiček - IU proti směru hodinových ručiček GU Speciální provedení: doleva stoupající globoidní vačka pozice hnacího hřídele 1 a 2 jiné průměry a délky hřídele možné Poznámka: U globoidní vačky s levým stoupáním se mění při stejném směru otáček pohonu směr otáček výstupu. 56

montáže převodovky a příslušné pozice válce Standardní provedení: doprava stoupající globoidní vačka pozice hnacího hřídele 1 anebo 2 průměr a délka hřídele Směr otáčení hnací hřídele: ve směru

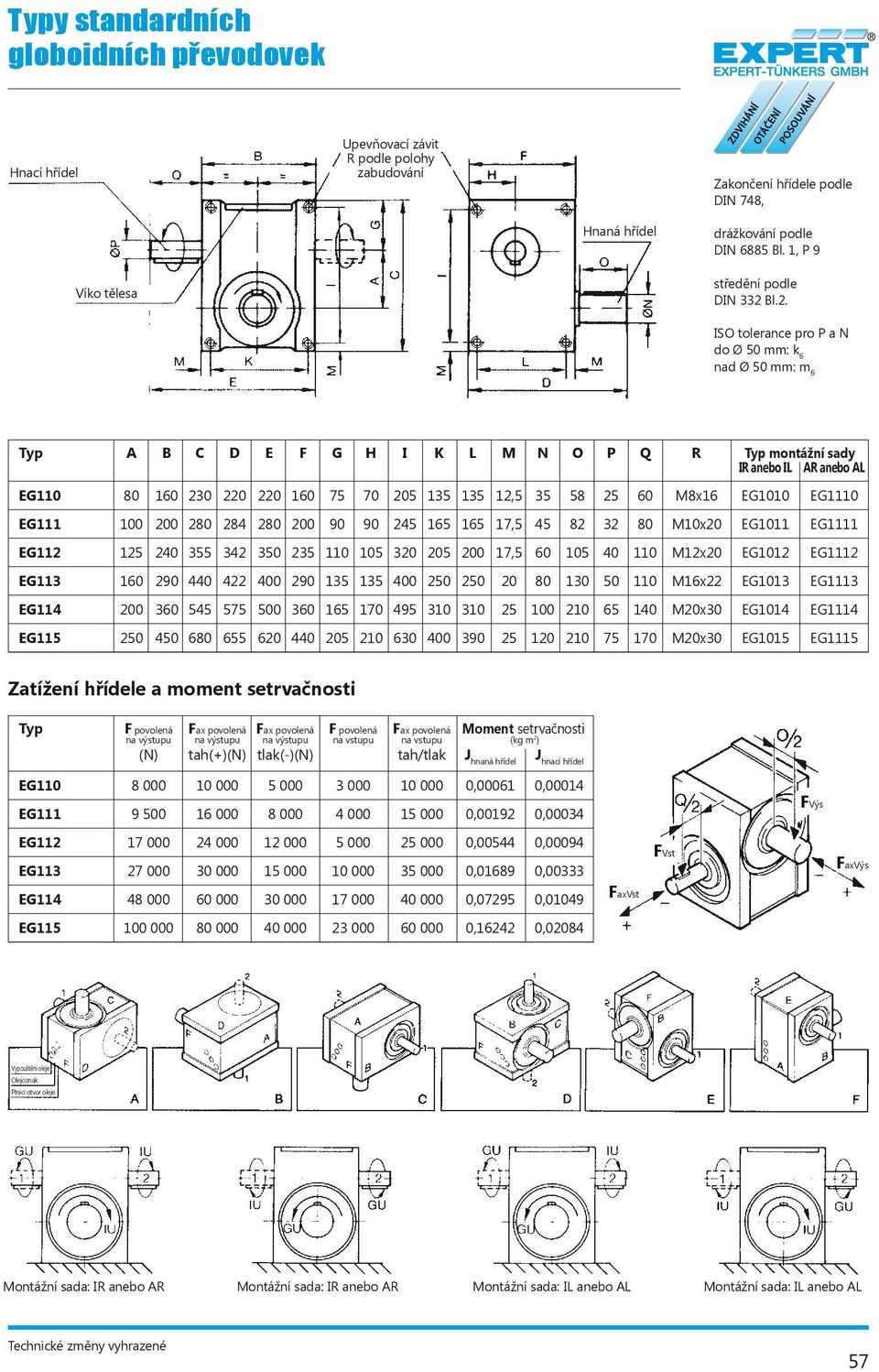

5 Typy standardních globoidních převodovek Hnací hřídel Upevňovací závit R podle polohy zabudování Zakončení hřídele podle DIN 748, Hnaná hřídel drážkování podle DIN 6885 Bl. 1, P 9 Víko tělesa středění podle DIN 332 Bl.2. ISO tolerance pro P a N do Ø 50 mm: k 6 nad Ø 50 mm: m 6 Typ A B C D E F G H I K L M N O P Q R Typ montážní sady IR anebo IL AR anebo AL EG , M8x16 EG1010 EG1110 EG , M10x20 EG1011 EG1111 EG , M12x20 EG1012 EG1112 EG M16x22 EG1013 EG1113 EG M20x30 EG1014 EG1114 EG M20x30 EG1015 EG1115 Zatížení hřídele a moment setrvačnosti Typ F povolená Fax povolená Fax povolená F povolená Fax povolená Moment setrvačnosti na výstupu na výstupu na výstupu na vstupu na vstupu (kg m ) (N) tah(+)(n) tlak(-)(n) tah/tlak J hnaná hřídel J hnací hřídel EG , ,00014 EG , ,00034 EG , ,00094 EG , ,00333 EG ,095 0,01049 EG , ,02084 FaxVst FVst FVýs FaxVýs Vypouštění oleje Olejoznak Plnící otvor oleje Montážní sada: IR anebo AR Montážní sada: IR anebo AR Montážní sada: IL anebo AL Montážní sada: IL anebo AL 57

Bl.2. ISO tolerance pro P a N do Ø 50 mm: k 6 nad Ø 50 mm: m 6 Typ A B C D E F G H I K L M N O P Q R Typ montážní sady IR anebo IL AR anebo AL EG110 80 1 230 220 220 1 75 70 205 135 135 12,5 35 58 25

6 58
