KS TWINGEAR. Kompaktní, precizní a výkonný.

Save this PDF as:
 WORD  PNG  TXT  JPG

Rozměr: px
Začít zobrazení ze stránky:

Download "KS TWINGEAR. Kompaktní, precizní a výkonný. www.graessner.de"

Transkript

1 MS-Graessner GmbH & Co. KG THE GEAR COMPANY Kompaktní, precizní a výkonný

2 Spojení preciznosti s výkonem. Kuželové kolo samotné nemá význam. Teprve ve spojení do komplexního systému, složeného ze skříně, hřídelí, přírub a uložení vznikne výkonná převodovka. S více než 50 lety zkušeností je přitom MS-GRAESSNER vždy o nápad dál. Ať technikou výroby ozubení nebo konstrukcí převodovky, inteligentní řešení pro různé obory a použití činí firmu MS-GRAESSNER spolehlivým partnerem v průmyslu. 2

3 Obsah Strana Nejdůležitější informace 4 5 Varianty pohonu 6 Varianty výstupu 7 Výkonové tabulky 8 Zkratky a indicie 9 Rozměry Dimenzování 16 Popis stran a montážní polohy 17 Varianty Mazání 20 Inspekce a údržba 21 Informace pro objednání 22 3

4 Nejdůležitější informace Převodovka s kuželovým čelním soukolím KS TwinGear přesvědčí svojí vysokou hustotou výkonu a extrémní precizností. Svojí úzkou konstrukcí je dvoustupňová převodovka s převodem 75:1 znamenitě vhodná pro každé použití. Vysoká torzní tuhost a nepatrná vůle v ozubení převodovky KS TwinGear vedou k velké přenosové přesnosti. Podstatné vlastnosti: n Preciznost ve všech součástech n Vhodná pro vysoké otáčky pohonu n Extrémně úzká konstrukce n Motorová nástavba přímá nebo přes spojku n Vysoká torzní tuhost n Vysoký točivý moment n Mimořádně snížená hlučnost použitím hypoidních kuželových ozubení. 4

5 Technika v přehledu Konstrukční řady Konstrukce Konstrukční velikosti L, H, KL, KH, FL, FH 1L, 3L, 13L, 1LSV, 3LSV KS10 - KS70 Převody i = 15,0 / 20,0 / 25,0 / 30,0 / 40,0 / 50,0 / 60,0 / 75,0 Jmenovitý točivý moment na výstupu Motorová nástavba do 7500 Nm přes spojku / laternu (K) nebo přímá vestavba s dutou hřídelí / přírubou (F) Torzní vůle < 6 arcmin 5

6 Varianty pohonu Provedení L pohon s plnou hřídelí Provedení K Pohon se spojkou a laternou Provedení F Pohon s dutou hřídelí a přírubou pohonu 6

7 Varianty pohonu Provedení L pohon s plnou hřídelí oboustranně nebo jednostranně Provedení H pohon s dutou hřídelí a drážkou pro pero Provedení F pohon s dutou hřídelí prodlouženou pro upínací pouzdro 7

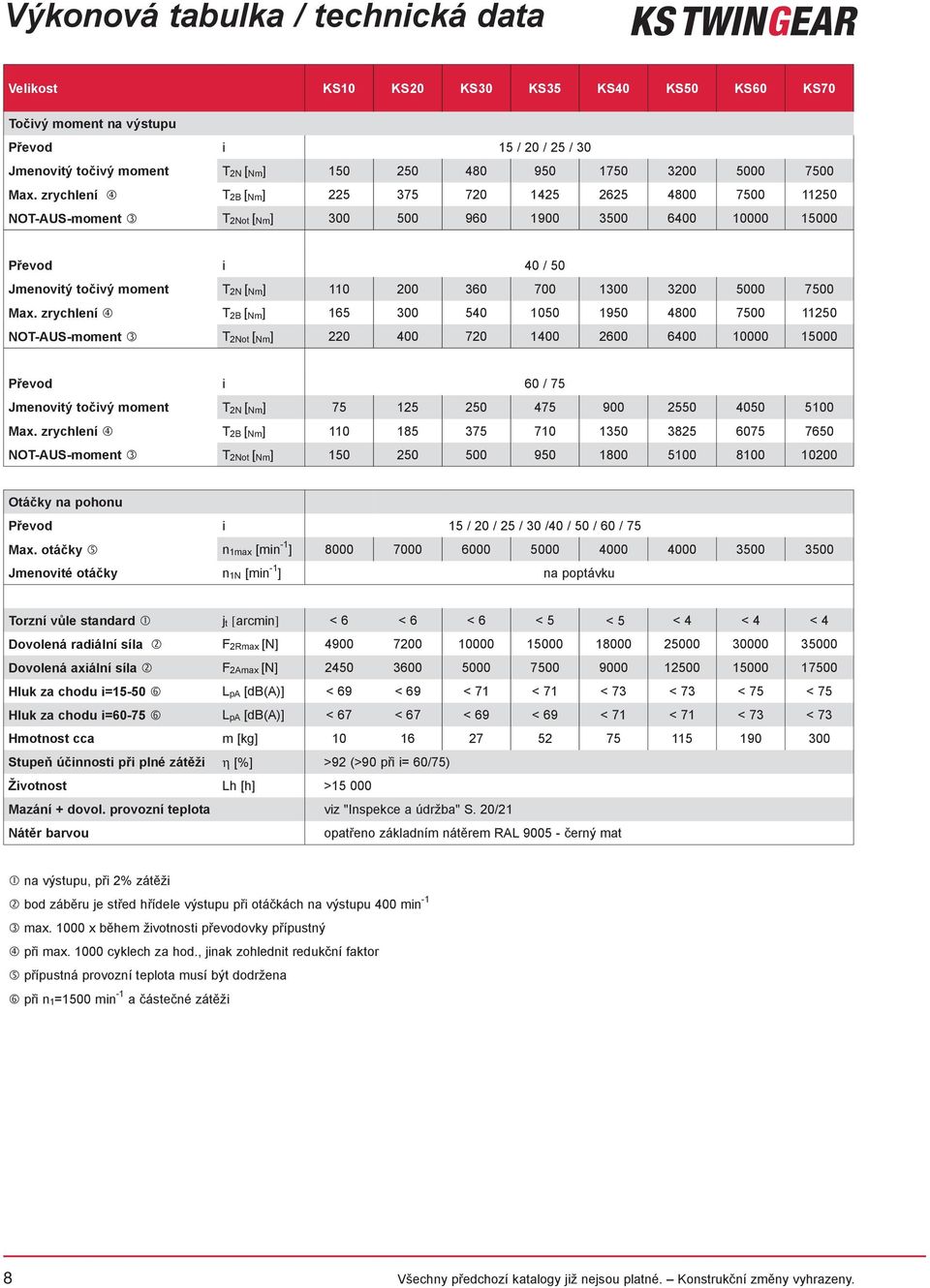

8 Výkonová tabulka / technická data Velikost KS10 KS20 KS30 KS35 KS40 KS50 KS60 KS70 Točivý moment na výstupu Převod i 15 / 20 / 25 / 30 Jmenovitý točivý moment T 2N [ Nm] Max. zrychlení T 2B [ Nm] NOT-AUS-moment T 2Not [ Nm] Převod i 40 / 50 Jmenovitý točivý moment T 2N [ Nm] Max. zrychlení T 2B [ Nm] NOT-AUS-moment T 2Not [ Nm] Převod i 60 / 75 Jmenovitý točivý moment T 2N [ Nm] Max. zrychlení T 2B [ Nm] NOT-AUS-moment T 2Not [ Nm] Otáčky na pohonu Převod i 15 / 20 / 25 / 30 /40 / 50 / 60 / 75 Max. otáčky n 1max [min -1 ] Jmenovité otáčky n 1N [min -1 ] na poptávku Torzní vůle standard j t [arcmin] < 6 < 6 < 6 < 5 < 5 < 4 < 4 < 4 Dovolená radiální síla F 2Rmax [N] Dovolená axiální síla F 2Amax [N] Hluk za chodu i=15-50 L pa [db(a)] < 69 < 69 < 71 < 71 < 73 < 73 < 75 < 75 Hluk za chodu i=60-75 L pa [db(a)] < 67 < 67 < 69 < 69 < 71 < 71 < 73 < 73 Hmotnost cca m [kg] Stupeň účinnosti při plné zátěži h [%] >92 (>90 při i= 60/75) Životnost Lh [h] > Mazání + dovol. provozní teplota viz "Inspekce a údržba" S. 20/21 Nátěr barvou opatřeno základním nátěrem RAL černý mat na výstupu, při 2% zátěži bod záběru je střed hřídele výstupu při otáčkách na výstupu 400 min -1 max x během životnosti převodovky přípustný při max cyklech za hod., jinak zohlednit redukční faktor přípustná provozní teplota musí být dodržena při n 1=1500 min -1 a částečné zátěži 8

9 Zkratky a indicie Max. moment zrychlení motoru T 1BMot Nm Jmenovitý točivý moment [Nm] na výstupu T 2N Nm Max. moment zrychlení na výstupu T 2B Nm NOT-AUS-moment na výstupu T 2Not Nm Max. otáčky na pohonu n 1max min -1 Jmenovité otáčky na pohonu n 1N min -1 Torzní vůle na výstupu j t arcmin Torzní tuhost na výstupu C t21 Nm/arcmin Radiální síla na pohonu F 1Rmax N Radiální síla na výstupu F 2Rmax N Axiální síla na pohonu F A1max N Axiální síla na výstupu F A2max N Stupeň účinnosti při plné zátěži η % Hlučnost při chodu L pa db(a) Hmotnost m kg Moment setrvačnosti l 1 kgcm 2 Životnost L h h Čas zapnutí EZ min Doba zapnutí ED % Okolní teplota t a C Tepelný mezní výkon P therm kw Výkon P kw 9

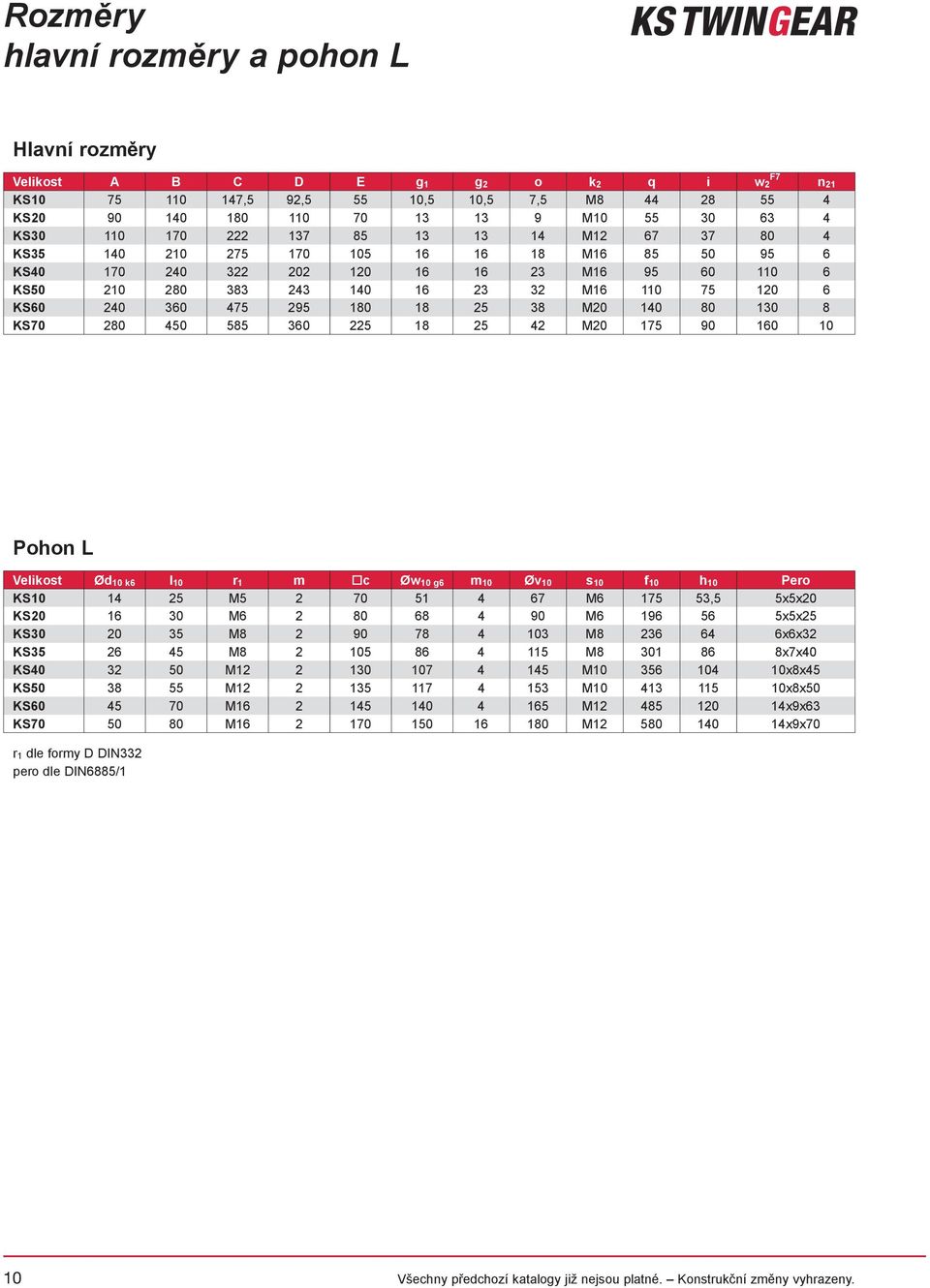

10 Rozměry hlavní rozměry a pohon L Hlavní rozměry Velikost A B C D E g 1 g 2 o k 2 q i F7 w 2 n 21 KS ,5 92, ,5 10,5 7,5 M KS M KS M KS M KS M KS M KS M KS M Pohon L Velikost Ød 10 k6 l 10 r 1 m c Øw 10 g6 m 10 Øv 10 s 10 f 10 h 10 Pero KS M M ,5 5x5x20 KS M M x5x25 KS M M x6x32 KS M M x7x40 KS M M x8x45 KS M M x8x50 KS M M x9x63 KS M M x9x70 r 1 dle formy D DIN332 pero dle DIN6885/1 10

11 Rozměry hlavní rozměry a pohon L Strana 2 Strana 5 Strana 4 Strana 1 Strana 3 Strana 6 11

12 Rozměry pohony Provedení s plnou hřídelí a perem Velikost Ød 20 k6 l 20 f 20 n r 2 Pero KS M10 8x7x45 KS M12 10x8x45 KS M16 14x9x63 KS M20 16x10x80 KS M20 18x11x100 KS M20 22x14x100 KS M24 25x14x140 KS M24 28x16x160 r 2 dle formy D DIN 332 Pero dle DIN 6885/1 Provedení s dutou hřídelí a drážkou pro pero Velikost l 21 f 21 n Drážka pro pero KS x7 (Blatt 2) KS x7 KS x8 KS x9 KS x10 KS x11 KS x12 KS x14 Drážka pro pero dle DIN 6885/1 Ød 21 H7 Provedení s dutou hřídelí prodlouženou pro upínací pouzdro Velikost Ød w H7 Ød s F7 h s0 h s1 f s f 21 n KS KS ,5 28, KS KS , KS , KS KS , KS , Dodávka včetně upínacího pouzdra na poptávku 12

13 Rozměry výstup Provedení s plnou hřídelí a perem Konstrukce 1L Konstrukce 13L Konstrukce 3L Provedení s dutou hřídelí a drážkou pro pero Provedení s dutou hřídelí prodlouženou pro upínací pouzdro Konstrukce 13L Konstrukce 1LSV Konstrukce 3LSV 13

14 Rozměry další pohony Provedení pohon F s dutou hřídelí a přírubou Velikost Ød 11 x I 11 f 11 h 11 t 11 c m 11 KS10 9x23 11x26 14x , Příruba Øu 11 / u 11, průměru roztečné kružnice Øv 11 se závity/otvory s 11 středícím průměrem Øw 11 jsou závislé na motoru. Prosím, poptejte! KS20 11x26 14x30 19x KS30 14x30 19x40 24x KS35 19x40 24x53 32x KS40 24x53 32x63 38x KS50 32x63 38x83 42x KS60 38x83 42x115 48x KS70 42x115 48x115 55x d 11 s drážkou pro pero dle DIN 6885/1 Provedení pohon K se spojkou a laternou Spojka Laterna Velikost Ød 11 x I 12 u 12 x f 12 KS10 9x23 11x26 14x33 55x184 75x194 90x197 KS20 11x26 14x30 19x43 75x232 90x232 90x244 KS30 14x30 19x40 24x53 90x x x291 KS35 19x40 24x53 32x63 115x x x362 KS40 24x53 32x63 38x83 140x x x415 KS50 32x63 38x83 48x83 140x x x490 KS60 32x63 38x83 48x83 190x x568 - KS70 na poptávku na poptávku Jednotkový čtverec u 12 pro příslušný průměr kružnice Øv 12 se závity s 12 a středícím průměrem Øw 12 o délce m 12 jsou závislé na motoru. U konstrukční řady F a K uveďte prosím datový list motoru 14

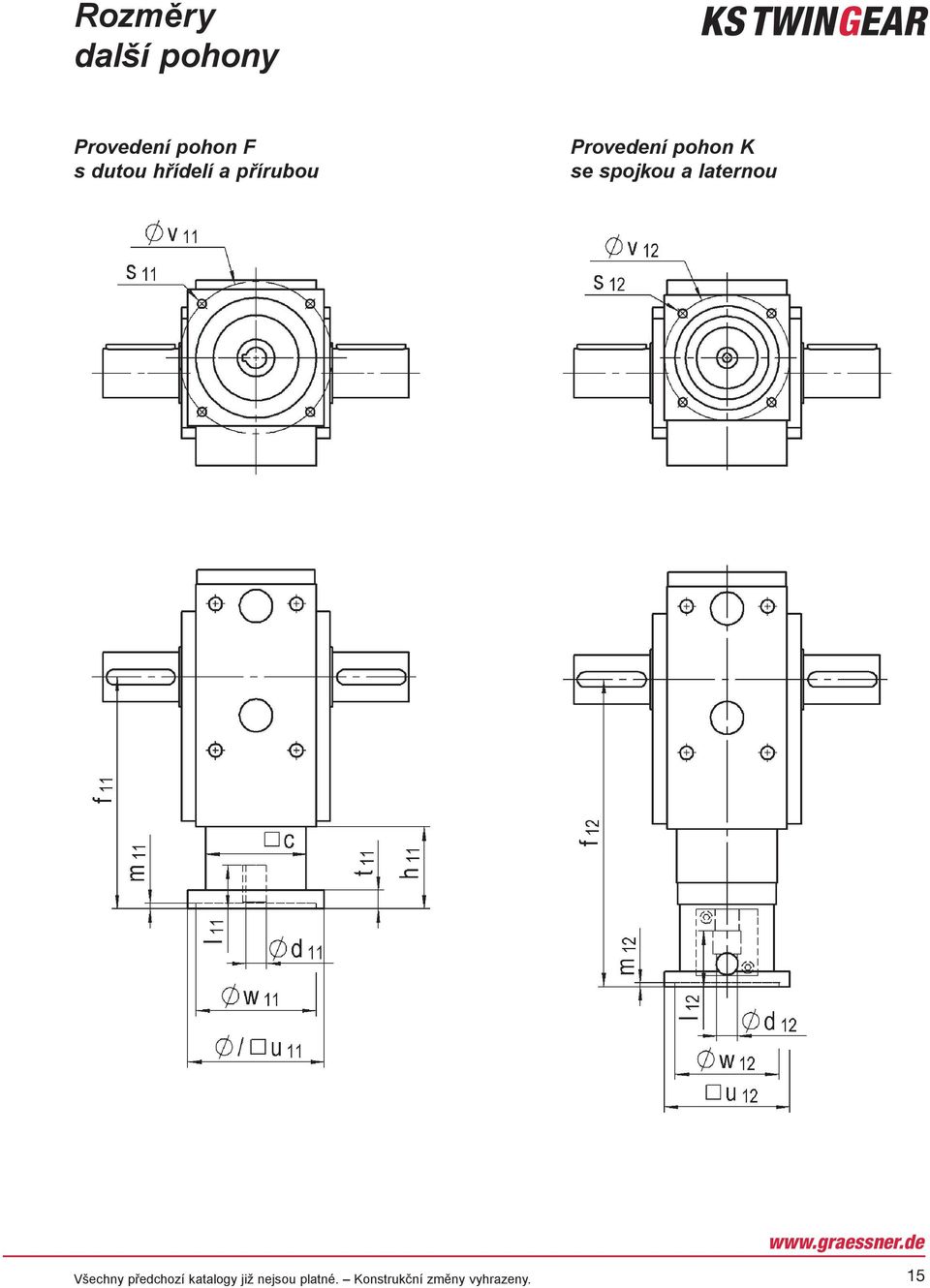

15 Rozměry další pohony Provedení pohon F s dutou hřídelí a přírubou Provedení pohon K se spojkou a laternou 15

16 Dimenzování pro kompletní řadu KS TwinGear Cyklický provoz S5 doba zapnutí ED < 60% a čas zapnutí EZ < 20 min maximální existující moment zrychlení motoru T 1B Mot [Nm] stanovit maximální existující moment zrychlení na výstupu převodovky T 2B max exist = T 1B Mot x i [Nm] srovnat maximální existující moment zrychlení na výstupu převodovky s přípustným momentem zrychlení na výstupu převodovky T 2B max exist T 2B příp x k rozměry motoru jako rozměr příruby, průměr hřídele a délku hřídele srovnat s rozměry převodovky u, d 1, l 1 [mm] srovnat radiální a axiální zátěž hřídelí s maximálními přípustnými hodnotami F 2R exist F 2R max [N] F 2A exist F 2A max [N] Dies sind Richtwerte, abhängig von den zusätzlichen Belastungen. Eine individuelle Nachrechnung ist auf Anfrage möglich. Redukční faktor pro vysoké počty cyklů redukční faktor k počet cyklů 100/h Příklad výpočtu pro cyklický provoz S5: Zadáno: Servomotor T 1B max = 45 Nm Volba: T 2B max.exist = 45 Nm x 25 = 1125 Nm Převod i = 25:1 T 2B max exist T 2B přípust x k Počet cyklů 2000/h 1125 Nm 1425 Nm x 0,8 Zvoleno: KS40 25:1 Při trvalém provozu S1 konzultujte prosím s MS-Graessner. Detailní provedení vaší aplikace pro vás rádi zpracujeme naším softwarem pro dimenzování. 16

17 Popis stran Strana 5 Strana 2 Strana 1 Strana 3 Strana 4 Strana 6 Montážní polohy /montážní pozice 17

18 Varianty Upevňovací prvky Univerzální soklová lišta Velikost l 1 l 2 l 3 l 4 l 5 l 6 l 7 l 8 l 10 Øb h 1 h 2 Ød 4 KS , ,4 9 KS , KS KS KS KS KS KS

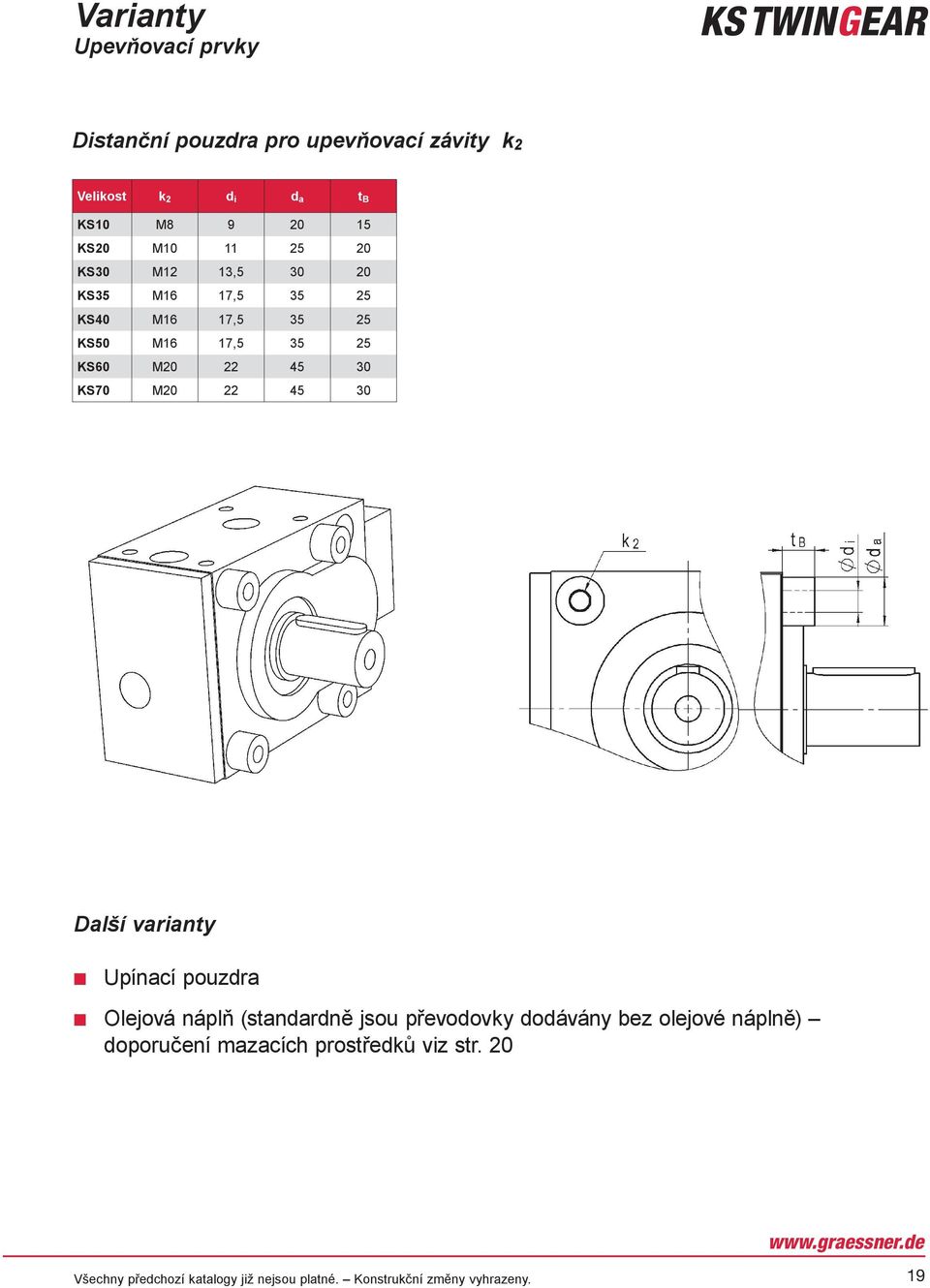

19 Varianty Upevňovací prvky Distanční pouzdra pro upevňovací závity k 2 Velikost k 2 d i d a t B KS10 M KS20 M KS30 M12 13, KS35 M16 17, KS40 M16 17, KS50 M16 17, KS60 M KS70 M Další varianty n Upínací pouzdra n Olejová náplň (standardně jsou převodovky dodávány bez olejové náplně) doporučení mazacích prostředků viz str

20 Mazací oleje Doporučení pro převodovky MS-Graessner Mazací látka Viskozita Tovární výrobky Oblast otáček do / nad min -1 ISO VG DIN bei 40 C (mm²/s) Aral Castrol performance Mobil Shell 500 VG 220 Degol BG 220 Plus Optigear BM 220 Tribol 1100 / 220 Mobilgear 600 XP 220 Shell Omala F220 Shell Omala 220 Minerální oleje 1000 VG VG 100 Degol BG 150 Plus Degol BG 100 Plus Optigear BM 150 Tribol 1100 / 150 Optigear BM 100 Tribol 1100 / 100 Mobilgear 600 XP 150 Mobilgear 600 XP 100 Shell Omala F150 Shell Omala 150 Shell Omala F100 Shell Omala 100 nad 2000 VG 68 Degol BG 68 Plus Mobilgear 600 XP 68 Shell Omala 68 Minerální oleje pro hypoidní pohony do 2000 nad 2000 SAE Klasse 85W-90 SAE Klasse 80W Mobilube GX 85W-90 Mobilube GX 80W-A Polyglykole (PG- olej) 500 VG 220 Degol GS 220 Tribol 800 / 220 Mobil Glygoyle VG 150 Degol GS 150 Tribol 800 / 150 Mobil Glygoyle 22 od 2000 VG 100 Tribol 800 / 100 Mobil Glygoyle 11 (VG 85) Shell Tivela S 220 Shell Cassida WG 220 Shell Tivela S150 Shell Cassida WG 150 Poly-a-Olefine (PG- olej) 500 VG 220 Degol PAS (3000) Optigear Synth. A220 Alphasyn EP 220 VG 150 Degol PAS 150 Alphasyn EP 150 Mobil SHC 630 Mobil SHC Gear 220 Mobil SHC 629 Mobil SHC Gear VG 100 Mobil SHC 627 od 1500 VG 68 Mobil SHC 626 Shell Omala HD220 Shell Omala HD150 Aral Castrol performance Mobil Shell Klüber Fyziologicky nezávadné oleje (PHY-olej) USDA -H1 schválení 1000 VG VG 150 Aral Eural Gear 220 Aral Eural Gear 150 Optileb GT 220 Tribol FoodProof 1800 / 220 Optileb GT 150 Mobil DTE FM 220 Mobil DTE FM 150 Shell Cassida WG 220 *Klüberoil 4 UH1 220 N **Klübersynth UH *Klüberoil 4 UH1 150 **Klübersynth UH od 1500 VG 100 Aral Eural Gear 68 Optileb GT 100 *Klüberoil 4 UH1-68 N * Synth. KW-olej, esterový olej ** Polyglykolový olej Množství oleje (závislé na převodu, počtu otáček, konfiguraci hřídelí a montážní poloze) Konstrukční velikost KS10 KS20 KS30 KS35 KS40 KS50 KS60 KS70 průměrné množství oleje 0,3 0,6 1,0 1,9 3,0 5,0 9,5 21 max. množství oleje v l 0,4 0,75 1,5 2,7 4,5 6,5 13,5 32,5 20

21 Inspekce a údržba Maziva Převodovky jsou dodávány bez mazací náplně, pokud tato nebyla přiobjednána. Jsou-li očekávány provozní teploty do max. 80 C lze použít minerální olej pro hypoidní převodovky API- GL 4, odpovídající MIL-L-2105-A. Při teplotních oblastech do 95 C (krátkodobě do 110 C) doporučujeme použití syntetických olejů na bázi poly-alfa-olefin, do 120 C doporučujeme syntetické převodové oleje na bázi polyglykolu, dle CLP DIN 51517, díl 3, dle ISO třídy VG 150 (DIN ). Polyglykolové oleje nesmějí být míchány s ostatními syntetickými nebo minerálními oleji, ani se zbytkovými množstvími. Při vyšších teplotách je třeba použít těsnění z vhodných materiálů. Prosíme o konzultaci o této problematice s námi. Intervaly výměny olejů Po cca 500 hodinách je třeba provést výměnu oleje. Vypuštění oleje by mělo být provedeno bezprostředně po zastavení, dokud je olej ještě horký. Pozor: Nebezpečí opaření! Následné výměny oleje doporučujeme provádět po každých 5000 provozních hodinách, přičemž časové intervaly by neměly být delší než 18 měsíců. Šrouby uzávěrů výpustí oleje jsou k dispozici na všech stranách převodovky, s výjimkou strany pohon. Před plněním zajistěte, aby všechny uzavírací šrouby, s výjimkou šroubu plnícího otvoru, byly našroubovány a dotaženy. V případě nutnosti použijte nové těsnící kroužky. Převodovky lze na přání dodat s ukazatelem stavu oleje (okénko olejoznaku, úhlový ukazatel hladiny oleje, měrka na olej); v tom případě je třeba uvést údaj o montážní poloze a počtu otáček. U převodovek bez stavoznaku oleje naplňte doporučené průměrné množství oleje, maximální množství oleje můžete naplnit při nízkých otáčkách nebo při montážní poloze pohonem vzhůru. Je-li převodovka opatřena ukazatelem stavu oleje, je toto pro stanovení přesného množství olejové náplně rozhodující. Tvoří-li tento ukazatel okénko olejoznaku, představuje jeho střed minimální množství olejové náplně, maximální množství náplně bude dosaženo, bude-li v horní části okénka viditelná pouze jedna vzduchová bublina. Inspekce V pravidelných intervalech je třeba kontrolovat stav, především těsnost a stav oleje v převodovce. Těsnící kroužky hřídelí se stopami průsaků musí být v rámci provozní bezpečnosti vyměněny. Balení s díly podléhajícími opotřebení s návody na výměnu nebo opravu lze získat u našeho servisního oddělení. 21

22 Příklad objednání KS 30 L 15,0:1 13L Řada převodovky KS TwinGear 2. Konstrukční velikost KS10 - KS70 viz str 8 3. Konstrukční řada L, H, FL, FH, KL, KH viz str 6-7 a viz str Převod viz str 8 5. Konstrukce (výstup) 1L, 3L, 13L, 1LSV, 3LSV viz str Doplňující informace Provozní data a montážní poloha Varianty jsou-li požadovány Speciální provedení je-li požadováno U konstrukční řady F a K přiložte, prosím, datový list motoru. Prosíme, respektujte, že všechny v tomto katalogu obsažené informace jsou bez záruky a nejsou závazné. Obzvláště rozměry a hodnoty vám mohou poskytnout pouze první vodítko pro přibližný odhad. Vaše přesné specifické požadavky je třeba s námi zkonzultovat. V katalogu uvedené informace a vlastnosti budou smluvně závazné teprve tehdy, budou-li s námi písemně dohodnuty. 22

23 Německo MS-GRAESSNER GmbH & Co. KG THE GEAR COMPANY Kuchenäcker 11 D Dettenhausen Tel.: +49 (0) 71 57/123-0 Fax: +49 (0) 71 57/ Rakousko GRAESSNER GmbH Perfektastraße 61 Objekt 6 / 2 A-1230 Wien Tel.: +43 (1) Fax: +43 (1) Více informací o celosvětové prodejní síti MS-GRAESSNER získáte na stránkách:

24 MS-Graessner GmbH & Co. KG THE GEAR COMPANY BEVEL GEAR Kuželové soukolí spirálové, hypoidní a s kruhovými zuby (zerol) n Standardní program a zakázkové provedení n Modul ms od 0,5 do 12 n Průměr do 410 mm n Osový úhel od 10 do 170 n Více než 50 let zkušeností n Vlastní výpočty ozubení n Vyrobíme dle vaší dokumentace nebo vám poradíme možné varianty n V bocích zubů broušené provedení POWER GEAR Výkonná úhlová převodovka n Nejvyšší točivý moment při malé konstrukci n Pro průměrné otáčky pohonu n Převody od i = 1:1 do 5:1 n Točivé momenty do 7000 Nm n Výstup přes plnou a dutou hřídel n Motorová nástavba přímo nebo přes spojku a laternu DYNA GEAR Vysoce dynamická úhlová servopřevodovka n Hypoidní ozubení n Vysoké vstupní otáčky při středních až vysokých točivých momentech n Převod jednostupňový i = 3:1 do 15:1 n 2-stupňový do 150:1 n Točivé momenty do 1440 Nm n Variabilní nástavba motoru pomocí příruby a spojky n Nepatrná vůle 2 arcmin DYNA GEAR Economy Nákladově optimalizovaná úhlová n Hypoidní ozubení kužel. kola n Vysoké vstupní otáčky při středních točivých momentech n Převod jednostupňový i = 5:1, 8:1, 10:1 a 15:1 n Točivé momenty do 140 Nm n Variabilní motorová nástavba pomocí příruby a spojky n Torzní vůle 6 arcmin n Variabilní převody při konstantních rozměrech DESIGN GEAR Zakázkové speciální převodovky n Jednostupňové převody s kuželovým čelním soukolím jako řadicí nebo reverzní ústrojí n Převodovka s mazáním nuceným oběhem pro vysoké otáčky a točivé momenty n Labyrintově těsněná převodovka se stupněm účinnosti > 99 % n Speciální převodovka s přídavnými prvky jako funkční jednotka n Různé možnosti na poptávku KS TWIN GEAR Převody s kuželovým čelním soukolím n Dvoustupňová převodovka do i = 75:1 n Jmenovitý točivý moment do 7500 Nm n Torzní vůle < 6 arcmin n Kompaktní konstrukce n Motorová nástavba přímá nebo přes spojku a laternu n Variabilní převody při konstantních rozměrech Id. 1000DK00085 MS-Graessner GmbH & Co. KG. Kuchenäcker 11. D Dettenhausen Tel.: +49 (0)71 57/ Fax: +49 (0)71 57/
