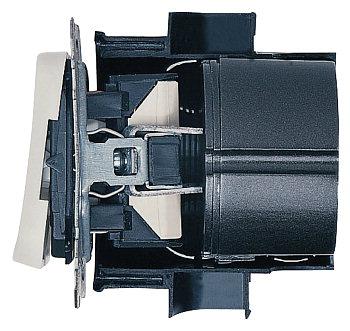

1 NÁVOD K OBSLUZE Obj. č.: Pro zabudování do lamp nebo do instalačních krabic. Ovládání pomocí externího tlačítka, dálkového ovládání nebo senzorů systému FS20. Funkce spínacích hodin 1 s až 4,25 hodin. 2 kabely ovládání (cca 10 cm) k připojení ovládacího tlačítka. Vhodné pro žárovky (ohmové zatížení) a konvenční halogenová trafa (indukční zatížení, ne pro elektrická trafa!) Spínaný příkon: 120 VA až max. 180 VA. Rozměry (Ø x v): 57 x 32 mm. Tento návod k obsluze je součástí výrobku. Obsahuje důležité pokyny ohledně uvedení zařízení do provozu a jeho obsluhy. Jestliže výrobek předáte jiným osobám, dbejte na to, abyste jim odevzdali i tento návod k obsluze. Ponechte si proto tento návod k obsluze, abyste si jej mohli znovu kdykoliv přečíst!

2 ÚVOD 2 Vážený zákazníku, Děkujeme Vám za zakoupení tohoto produktu. Výrobek je testován na elektromagnetickou slučitelnost a splňuje požadavky platných evropských a národních směrnic. Shoda byla prokázána; odpovídající podklady jsou uloženy u výrobce. Aby se zařízení zachovalo tomto v stavu a zajistil jeho bezpečný provoz, je třeba abyste dodržovali tento návod k obsluze! Před uvedením produktu do provozu si kompletně přečtěte návod k obsluze, dbejte všech bezpečnostní upozornění a pokynů k obsluze! Všechny obsažené firemní názvy a označení produktů jsou výrobními značkami příslušného vlastníka. Všechna práva jsou vyhrazena. Obsah Strana Úvod Účel použití Rozsah dodávky Charakteristické vlastnosti a technické údaje Obecně Bezpečnostní upozornění Obslužné prvky, krátký funkční test Programování / obsluha... 5 a) Uvedení do provozu... Chyba! Záložka není definována. b) Programování... 5 c) Obsluha... 5 Provoz s dálkovým ovládáním... 6 Přímé ovládání: Časovací funkce... 6 a) Obecně... 6 b) Programování časovače... 7 Programování krátkodobého časovače... 7 Programování časovače Slow-On... 7 Programování časovače Slow-Off... 7 c) Deaktivace/vypnutí časovacích funkcí... 7 d) Obsluha radiového stmívače s aktivovaným časovačem... 7 Funkce Slow-On a Slow-Off... 7 Funkce krátkodobého časovače Zařazení radiového stmívače do adresního systému fs a) Přiřazení dalších adres/typů adres... 8 b) Vymazání adres popř. adresních typů Uvedení do stavu nastavení výrobním závodem Výměna pojistek Obsluha Údržba a čištění Ekologická likvidace přístroje Tipy a upozornění Prohlášení o shodě (DOC)... Chyba! Záložka není definována.

3 1. ÚČEL POUŽITÍ 3 Radiový stmívač světel FS20DI slouží výhradně pro provoz ve spojení s radiovým spínacím systémem FS20. Prostřednictvím vysílačů tohoto radiového spínacího systému může být spotřebič (s ohledem na vlastnosti a technické údaje) připojený na radiovém stmívači světel, rádiově (bezdrátově) zapnut nebo vypnut popř. ztlumen. Dále je integrována programovatelná časovací funkce. Jiné použití, než je v předchozím textu popsáno, vede k poškození tohoto produktu. Kromě toho je to spojené s nebezpečím, jako je např. elektrický zkrat, požár elektrický úder, apod. Celkový produkt nesmí být pozměňován popř. přestavován. Provoz je povolen jen při zcela uzavřeném krytu. Bezpodmínečně musí být dodržovány bezpečnostní a montážní upozornění tohoto návodu k obsluze. 2. ROZSAH DODÁVKY Radiový vestavný stmívač světel Návod k obsluze 3. CHARAKTERISTICKÉ VLASTNOSTI A TECHNICKÉ ÚDAJE Síťové napájení: 230V/50Hz Příkon: ca. 0,5 W Spínací výkon: max. 180 VA při instalaci do plné stěny(např. beton,cihla) max. 120 VA při instalaci do duté stěny ( např. krabice) Vysílací frekvence: 868,35 MHz Programovatelný spínací čas: 1 sekunda až 270 minut (= 4 h 30 min.) Modulace: AM Dosah: až 50 m (ve volném poli) Rozměr: 32mm x 57mm (průměr) Vhodné pro žárovky (ohmové zatížení) a konvenční halogenová trafa (indukční zatížení, ne pro elektrická trafa!) Paměťová jednotka i bez napájení (např. při přepnutí radiového stmívače nebo při skladování) 4. OBECNĚ S programovatelným radiovým stmívačem FS20DI jste získali snadno obsluhovatelný přístroj, vybavený rozmanitými možnostmi použití, který na velké vzdálenosti umožňuje pohodlné bezdrátové zapínání a stmívání ohmických a induktivních zátěží ( VA). Jako ohmické zatížení se označují např. normální 230 V žárovky nebo 230 V halogenové žárovky (vysokonapěťové halogenové žárovky). Jako induktivní zatížení se označují např. konvenční trafa halogenových žárovek s nízkonapěťovými halogenovými žárovkami (většinou 12 V) na výstupu. Obsluha radiového stmívače může být vykonávána jak prostřednictvím tlačítka na přístroji, tak i na vzdálenost do 100 m prostřednictvím dálkových ovládání a jiných vysílačů na dálkové spínání, náležejících k radiovému spínacímu systému FS20. Pozor! Radiový stmívač FS20DI není vhodný pro provoz na elektronických halogenových trafech! Pokud si nejste jistí, jaký je určen typ trafa k připojení, potom se informujte u prodejce halogenových traf nebo u odborníka!

4 4 Pro elektronická halogenová trafa používejte bezpodmínečně rádiový stmívač FS20DI22. Navíc jsou ke spínací a stmívací funkci integrovány tři odděleně programovatelné časovače, Které jsou nastavitelné v oblasti od 1 sekundy do 270 minut (= 4 hod. 30 min): První časovač umožňuje automatické vypínání osvětlení po nastaveném čase. Tím je možno použít rádiového stmívače jako např. schodišťového světla. Druhý časovač slouží pomalému automatickému rozžínání v rámci nastaveného času při zapínání osvětlení. Tím je umožněno zejména šetrné zapínání lamp nebo i umělý východ slunce (např. pro terárium). Třetí časovač slouží pomalému automatickému stmívání v rámci nastaveného času při vypínání osvětlení (např. umělý západ slunce). Takto se dá s těmito třemi časovači realizovat např. schodišťové světlo s následujícími funkcemi: Rozžínání šetřící lampy v rámci 3 sekund Po 4 minutách automatického pomalého stmívání v rámci 25 sekund. Všechna programovaná data zůstanou trvale zachována v interní paměti, i v případě výpadku sítě. Prosím neopomeňte: Tento návod se vztahuje převážně na obsluhu s dálkovým ovládáním radiového spínacího systému FS20 se 2 tlačítky na každý kanál. Dbejte u dalších dálkových ovládání jejich návodů k obsluze. 5. BEZPEČNOSTNÍ UPOZORNĚNÍ Vzniknou-li škody nedodržením tohoto návodu k obsluze, zaniká nárok na záruku! Neručíme za následné škody, které by z toho vyplynuly! Neodpovídáme za věcné škody nebo úrazy osob, které byly způsobeny neodborným zacházením nebo nedodržováním bezpečnostních předpisů. V těchto případech zaniká jakýkoliv nárok na záruku! Nepoužívejte tento produkt v nemocnicích nebo ve zdravotnických zařízeních. Ačkoliv rádiový spínací systém vysílá jen relativně slabé rádiové signály, mohly by vést k poruchám funkcí systému zajišťující životní funkce. To samé platí i v jiných oblastech. Z bezpečnostních a povolovacích důvodů (CE) není povoleno svévolné přestavování a/nebo pozměňování přístroje. Konstrukce produktu odpovídá třídě ochrany 1. Zdroj napětí/napájení smí být prováděno pouze prostřednictvím veřejné rozvodné sítě (230 V /50 Hz). Přístroje, které jsou provozovány na síťové napětí, nenáleží do dětských rukou. Proto v přítomnosti dětí soustřeďte pozornost na jejich bezpečnost. Neponechávejte balicí materiál plastikové folie/sáčky, styroporové díly apod. volně ležet, neboť by se mohly stát dětem nebezpečnou hračkou. Zatěžujte přístroj jen do uvedené meze výkonnosti. Přetížení může vést ke zničení přístroje, požáru nebo úrazu elektrickým proudem. Provoz produktu je povolen pouze v suchých interiérech.

5 V průmyslových zařízeních musí je třeba dodržovat bezpečnostní předpisy asociace průmyslových profesních sdružení pro elektrická zařízení a provozní prostředky. Obraťte se na odborníka, máte-li pochybnosti o způsobu práce, bezpečnosti nebo připojení přístroje. Zacházejte opatrně s výrobkem poškodí se nárazem, úderem nebo pádem z již jen malé výšky. 6. OBSLUŽNÉ PRVKY, KRÁTKÝ FUNKČNÍ TEST Montáž se provádí nejlépe do montážní krabice pod omítku nebo přímo ke spotřebiči. Zapojení pro 230V světlo nebo 230V spotřebič. 5 (2) Obslužné tlačítko pro programování a manuální provoz. Zapojení pro trafo na 12V halogeny (2) Obslužné tlačítko pro programování a manuální provoz. Krátký funkční test: Zapojte spotřebič (např. svítidlo) podle nákresu zapojení. Stiskněte krátce tlačítko (2) radiového stmívače. Zátěž (např. svítidlo) musí být možno zapnout a vypnout prostřednictvím krátkého stisknutí tlačítka (1. stisknutí Ein (Zap), 2. stisknutí: Aus (Vyp), 3. stisknutí: Ein (Zap), atd.) 7. PROGRAMOVÁNÍ / OBSLUHA a) Programování Stiskněte obslužné tlačítko radiového stmívače po dobu min. 15 sekund., přístroj se nachází v programovacím režimu.

6 Stiskněte nyní tlačítko jednoho z požadovaného páru tlačítek vašeho dálkového ovládání. Pokud radiový stmívač obdrží kód, můžete na dálkovém ovladači vyzkoušet zapnutí a vypnutí spotřebiče (světla). Radiový stmívač je nyní naprogramován na toto dálkové ovládání. V případě potřeby může být programování kdykoliv nahrazeno jiným tlačítkem dálkového ovládání popř. jiným na dálku ovládaným kanálem. Přitom opět postupujte jako v předešlých případech. c) Obsluha Provoz s dálkovým ovládáním Zapnutí: Krátce stisknout pravé tlačítko programovaného páru tlačítek Vypnutí: Krátce stisknout levé tlačítko programovaného páru tlačítek 6 Rozžínání: Stmívání: Podržte stisknuté pravé tlačítko programovaného páru tlačítek po dobu delší jak 0,4 sekund, svítidlo se rozjasní. Při zapnutém svítidle podržte stisknuté levé tlačítko programovaného páru tlačítek po dobu delší jak 0,4 sekund, svítidlo se ztmaví. Pokud bude při vypnutém svítidle stisknuto levé tlačítko po delší dobu jak 0,4 sekundy, potom se svítidlo zapne s maximálním jasem a potom se bude pomalu stmívat. Pokud bude vy vypnutém stavu stisknuto pravé tlačítko po delší dobu jak 0,4 sekundy, potom nesepne opět radiový stmívač s uloženým jasem, nýbrž s nejnižším jasem. Přímé ovládání: Zapnutí/Vypnutí: Stmívání: Stiskněte krátce tlačítko na radiovém stmívači (stav zapojení připojeného spotřebiče: Zap, Vyp, Zap, Vyp, atd.). Stiskněte tlačítko na radiovém stmívači po delší dobu jak 0,4 sekund. Dokud bude tlačítko stisknuté, bude změněn jas svítidla. Neponechávejte však tlačítko stisknuté po delší dobu než max. 15 sekund, jinak bude aktivován programovací režim! Když je dosažen požadovaný jas, opět tlačítko uvolněte. S každým opětným stisknutím tlačítka se otočí směr stmívání. Pokud byl jas spotřebiče upraven na určitou hodnotu, potom se tato hodnota při vypínání uloží a při zapínání opět obnoví. Takto můžete již používat základní funkci radiového stmívače. Pokud chcete váš radiový spínací systém rozšířit nebo byste chtěli využívat další zvláštní funkce radiového stmívače, přečtěte si prosím následující kapitolu! 8. ČASOVACÍ FUNKCE a) Obecně Programovatelné jsou tři oddělené časovače pro krátkodobý provoz, Slow-On (pomalé rozžínání) a Slow-Off (pomalé stmívání) v oblasti od 1 sekundy do 270 minut (4,5 hodiny).

7 Pro programování časovače je zapotřebí dálkové ovládání FS20-radiového spínacího systému. 7 Je-li naprogramován časovač, je možno jej odstavit z provozu jen deaktivováním časovacích funkcí, viz.c). V krátkodobém provozu se radiový stmívač po zapnutí opět automaticky vypíná po naprogramované zapínací době (eventuálně nebudou časy Slow-On a Slow-Off připočítány k zapínací době!). Slow-On znamená, že radiový stmívač v rámci nastaveného času pozvolna rozžíná na příslušnou konečnou hodnotu. Slow-Off znamená, že radiový stmívač v rámci nastaveného času pozvolna stmívá na příslušnou konečnou hodnotu. b) Programování časovače 0. Stiskněte současně, krátce pár tlačítek dálkového ovládání, přiřazený radiovému stmívači (po dobu kratší než 5 sekund). 0. Je spuštěno měření času pro požadovanou dobu zapnutí. 0. Vyčkejte na požadovaný spínací čas a potom opět stiskněte současně obě tlačítka na dálkovém ovládání. Tímto je spínací čas naprogramován. Prosím všimněte si následujícího: Pokud nebude měření času manuálně ukončeno, potom bude programovací režim časovače po 270 minutách (= 4 hod. 30 min.) automaticky opuštěn. Časovač je potom naprogramován časem v délce 270 minut (4 hod. 30 min.). Programování krátkodobého časovače Postupujte jak je popsáno ve výše uvedeném textu v bodě b), podpoložce Programování časovače Slow-On Programování časovače bude spuštěno a ukončeno, jak je popsáno výše. Pro přidělení spínacího času funkci Slow-On, stiskněte krátce během měření času tlačítko Ein (Zap) tlačítkového páru na dálkovém ovládání. Programování časovače Slow-Off Programování časovače bude spuštěno a ukončeno, jak je popsáno výše. Pro přidělení spínacího času funkci Slow-Oft, stiskněte krátce během měření času tlačítko Aus (Vyp) tlačítkového páru na dálkovém ovládání. c) Deaktivace/vypnutí časovacích funkcí Stiskněte krátce, současně tlačítkový pár dálkového ovládání, přidělený radiovému stmívači (po kratší dobu než 5 sekund). Stiskněte nyní obslužné tlačítko na radiovém stmívači. Časovací funkce jsou deaktivovány/vypnuty. d) Obsluha radiového stmívače s aktivovaným časovačem Funkce Slow-On a Slow-Off Zapněte nebo vypněte radiový stmívač prostřednictvím krátkého stisknutí tlačítka (dálkovým ovládáním nebo zapuštěným ovládacím tlačítkem na přístroji), takto se bude během

8 naprogramovaného času pomalu rozžínat na hodnotu jasu, která byla naposled nastavena před startem časovače popř. stmívat na nulu. Pokud byl během tohoto stmívacího procesu udělen stejný příkaz zapnutí nebo vypnutí, nastaví stmívač okamžitě konečnou hodnotu bez časovací funkce. Pokud bude stmívání prováděno manuálně (tlačítko dlouze stisknout), bude časovač pro tento postup stmívání přehlídnut (stisknout tlačítko na radiovém stmívači pouze kratší dobu než 15 sekund, jinak bude aktivován programovací režim). Teprve při dalším normálním příkazu pro zapnutí (kratší stisk tlačítka) je potom opět k dispozici provoz časovače. Funkce krátkodobého časovače Zapněte radiový stmívač krátkým stiskem tlačítka (na dálku nebo zapuštěným ovládacím tlačítkem na přístroji). Radiový stmívač zapíná hodnotu jasu, naposled nastavenou před startem časovače a opět, po uplynutí spínacího času automaticky vypíná. Je-li radiový stmívač zapnut dlouhým stiskem tlačítka nebo stmíván během spínacího času, zůstane radiový stmívač až do dalšího manuálního vypnutí trvale zapnutý. U dalšího normálního zapínacího příkazu (krátké stisknutí tlačítka) je vždy k dispozici časovací provoz. Dočasné přepojení na trvalý provoz: Pokud je přístroj zapnut dlouhým stisknutím tlačítka nebo stmíván během spínacího času, zůstane radiový stmívač až do dalšího manuálního vypnutí trvale zapnutý. U dalšího normálního zapínacího příkazu (krátké stisknutí tlačítka) je vždy k dispozici časovací provoz. 9. ZAŘAZENÍ RADIOVÉHO STMÍVAČE DO ADRESNÍHO SYSTÉMU FS20 Radiový stmívač může být přes schéma adresování FS20-radiového spínacího systému zařazen do tohoto adresního systému (jednotlivé adresy, funkční skupiny, místních a globálních správců). Přesná struktura adresního systému je v návodu k obsluze každého vysílače/ovladače FS20-radiového spínacího systému detailně objasněna. a) Přiřazení dalších adres/typů adres Radiovému stmívači můžou být v rámci adresního systému FS20-radiového spínacího systému přiřazeny až 4 adresní typy. Takto je možné např. dálkově ovládat radiový stmívač z více vysílačů/ovladačů se stejnými nebo odlišnými adresními typy. Podrobné vysvětlení k adresnímu systému naleznete v návodu k obsluze každého dálkového ovládání FS20-radiového spínacího systému. Pro přiřazení více adresních typů radiovému stmívači, opakujte programování, popsané v bodě 7. Takto může být v paměti radiového stmívače uložen seznam až čtyř adres popř. adresních typů. b) Vymazání adres popř. adresních typů Pokud chcete vymazat přijímací kanál z uloženého seznamu, potom převeďte radiový stmívač do programovacího režimu a stiskněte na příslušném dálkovém ovládání jedno z tlačítek, které je přiřazeno tomuto radiovému stmívači po delší dobu než 0,4 sekund. Potom je programovací režim automaticky opuštěn a příslušný kanál je vymazán z adresního seznamu radiového stmívače. 8

9 9 10. UVEDENÍ DO STAVU NASTAVENÍ VÝROBNÍM ZÁVODEM V případě potřeby můžete veškerá naprogramování, která jsou uložena v radiovém stmívači, najednou vymazat. Stiskněte ovládací tlačítko na radiovém stmívači po delší dobu než min. 15 sekund. Stiskněte opět ovládací tlačítko. Všechny naučené adresy a časovací režim se svým naprogramovaným spínacím časem jsou vymazány popř. deaktivovány. Radiový stmívač již nyní nereaguje na žádný dálkově vysílaný příkaz a musí být nově naprogramován! 11. VÝMĚNA POJISTEK Pro jištění proti přetížení je radiový stmívač zajištěn síťovou pojistkou (skleněná trubková pojistka 1 A T, zatížení). Tato pojistka se nachází na straně konektoru mezi oběma konektorovými kontakty. Zkontrolujte, zda nebyla defektní pojistka eventl. příčinou přetížení radiového stmívače (instalovaný příkon radiového stmívače: VA; radiový stmívač není vhodný pro elektronická halogenová trafa) a odstraňte případnou příčinu přetížení (vytáhněte konektor z radiového stmívače). Potom opět připojte radiový stmívač na proudovou síť, připojte spotřebič. 12. OBSLUHA Produkt smí být provozován pouze v suchých interiérech. Nikdy nepoužívejte produkt okamžitě po tom, co byl přemístěn z chladné do teplé místnosti. Kondenzát, který přitom vznikne, může za jistých okolností výrobek zničit! Nejdříve počkejte, až se teplota přístroje vyrovná pokojové teplotě. Toto může za jistých okolností trvat několik hodin. Nedotýkejte se radiového stmívače a připojených přístrojů/kabelů mokrýma nebo vlhkýma rukama! Dbejte na to, aby se izolace celkového produktu ani poškodila, ani nezničila. Před každým použitím zkontrolujte produkt, zda není jakkoliv poškozen! Pokud zjistíte poškození, potom NESMÍ být výrobek připojen na síťové napětí! Je to životu nebezpečné! Pokud produkt je produkt delší dobu mimo provoz, potom jej odpojte od síťového napětí. Zamezte na místě instalace nebo při transportu následujícím nepříznivým vnějším vlivům: - Mokro nebo příliš vysoká vlhkost vzduchu - Extrémní chladno nebo horko - Prach nebo hořlavé plyny, páry nebo rozpouštědla - Silné vibrace - Silná magnetická pole, jako jsou v blízkosti strojů nebo reproduktorů 13. ÚDRŽBA A ČIŠTĚNÍ Produkt nevyžaduje z vaší strany žádnou údržbu. Neotvírejte kryt.

10 10 Před čištěním odpojte radiový stmívač od síťového napětí, vytáhněte jej ze síťové zásuvky. Čistěte produkt měkkou, čistou, suchou a bezvlasou textilií. Pro odstranění silných znečištění může být textilie lehce navlhčena vlažnou vodou. Nepoužívejte žádné čistící prostředky, obsahující rozpouštědla, která mohou narušit plastový kryt a označení. Než radiový stmívač opět připojíte na síťové napětí, ponechejte jej nejdříve kompletně vyschnout. 14. EKOLOGICKÁ LIKVIDACE PŘÍSTROJE Likvidujte již nepoužitelný produkt dle platných zákonných ustanovení. 15. TIPY A UPOZORNĚNÍ Dosažitelnost ovladačů a poruchy Radiový spínací systém FS20 pracuje v oblasti 868 MHz, který je využíván také jinými radiovými službami. Proto může dojít prostřednictvím přístrojů, které pracují na stejné popř. sousední frekvenci, k omezení provozu a dosahu. Uvedený dosah až do 100 m je dosah ve volném poli, tzn., dosah u vizuálního kontaktu mezi vysílačem a přijímačem. V praktickém provozu se však nacházejí stěny, pokojové stropy atd. mezi vysílačem a přijímačem, čímž se dosah příslušně redukuje. Další příčiny pro sníženou dosažitelnost ovladačů: Vysokofrekvenční poruchy všeho druhu Zástavba všeho druhu a vegetace Vodivé kovové díly, které se nacházejí v přiléhajícím území přístrojů popř. v rámci nebo blízko radiové trasy, např. topná tělesa, pokovená izolační okna, železobetonové stropy atd. Vliv charakteristiky záření antén prostřednictvím vzdálenosti vysílačů nebo přijímačů k vodivým plochám nebo předmětům (také k lidskému tělu nebo zemi). Širokopásmové poruchy v městských oblastech, které snižují odstup šumu od signálu; v tomto šumu již nebude signál rozeznán. Vyzařování z nedostatečně odstíněných elektronických přístrojů, např. provozování otevřených počítačů atd. Prosím dbejte následující: Neumísťujte více radiových přijímačů bezprostředně vedle sebe, jelikož se mohou vzájemně ovlivňovat (minimální vzdálenost 0,2 m, doporučujeme 0,5 m nebo více). Tento návod k použití je publikace firmy FK technics spol. s r.o. Změny vyhrazeny! Návod odpovídá technickému stavu při tisku. 9/2006 CechV
