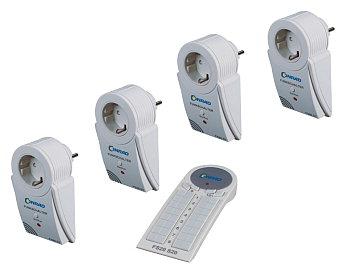

1 NÁVOD K OBSLUZE 1 X 10-/20-KANÁLOVÝ RADIOVÝ RUČNÍ OVLADAČ FS20 S20 5 X RADIOVÁ SPÍNACÍ ZÁSUVKA FS20ST Obj. č.: Tento návod k obsluze je součástí výrobku. Obsahuje důležité pokyny ohledně uvedení zařízení do provozu a jeho obsluhy. Jestliže výrobek předáte jiným osobám, dbejte na to, abyste jim odevzdali i tento návod k obsluze. Ponechte si proto tento návod k obsluze, abyste si jej mohli znovu kdykoliv přečíst!

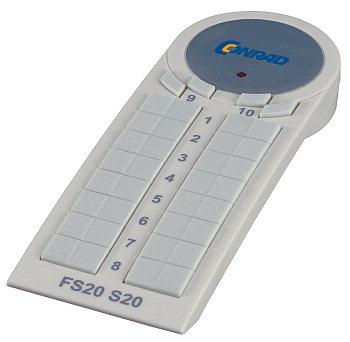

2 1. ÚČEL POUŽITÍ 2 10-/20-kanálový ruční vysílač FS20S20 (ovladač) slouží výhradně pro dálkové ovládání různých komponentů FS20-radiového spínacího systému. 2. ROZSAH DODÁVKY 10-/20-kanálový ruční vysílač Návod k obsluze 3. CHARAKTERISTICKÉ VLASTNOSTI A TECHNICKÉ ÚDAJE Přístroje na 10 kanálů (dvě tlačítka na jeden kanál) popř. 20 kanálů (jedno tlačítko na kanál) dálkově ovladatelné Rozsáhlé možností kódování a přiřazování adres, což zajišťuje velmi bezpečný přenos dat. Kromě toho je tím provozováno více sousedních systémů bez vzájemného ovlivnění. Napájení proudem: 2 knoflíkové články AG13 (=LR44) Vysílací frekvence: 868,35 MHz Modulace: AM Dosah: až 100 m (ve volném poli) Rozměry: Š X V X H, 55mm x 19mm x 153mm 4. BEZPEČNOSTNÍ PŘEDPISY Nepoužívejte tento produkt v nemocnicích nebo ve zdravotnických zařízeních. Ačkoliv výrobek vysílá jen slabé rádiové signály, mohly by vést k poruchám funkcí systému zajišťující životní funkce. To samé platí i v jiných oblastech. Jelikož nenastává žádné zpětné hlášení spínacího procesu, nemůže být garantováno, že jsou všechny spuštěné spotřebiče skutečně vypnuty BUS (VYP) nebo zapnuty EIN (ZAP). Pokud budou zapnuty spotřebiče, jejichž stav Vyp nebo Zap může vést k poškození, musí být případně zkontrolována správná poloha jejich spínačů. Nespoléhejte na spínací povely, přenášené radiovou trasou! Produkt není vhodnou hračkou pro děti. Děti mohou otevřít bateriovou přihrádku a spolknout knoflíkové články životu nebezpečné! 5. VLOŽENÍ A VÝMĚNA BATERIÍ Odstraňte opatrně foliové zakrytí na zadní straně ručního vysílače a papírový pruh schéma obsazení klávesnice. Foliové zakrytí je jen bočně připevněno. Otevřete bateriovou přihrádku. Pro tento účel stiskněte horní díl bateriového krytu (rovný konec s úzkým otvorem) ca. půl milimetru směrem do středu bateriového krytu (malý háček drží kryt bateriové přihrádky v tělesu přístroje), sejměte kryt bateriové přihrádky. Vložte dvě LR44-baterie se správnou polaritou plusový pól musí ukazovat směrem ven k vám). Opět kryt uzavřete. Když se při stisknutí tlačítka nerozsvítí dioda na přední straně ručního vysílače nebo zjistíte, že klesá dosah ručního vysílače, je potom třeba baterie vyměnit za nové. Vždy vyměňujte kompletní sadu baterií. 6. UPOZORNĚNÍ OHLEDNĚ BATERIÍ A ŽIVOTNÍHO PROSTŘEDÍ Jako koneční spotřebitelé jste ze zákona povinni (nařízení o starých baterií) k odevzdání všech použitých baterií a aku-baterií; likvidace prostřednictvím domácího odpadu je zakázána!

3 Baterie/aku-baterie, obsahující jedovaté látky, jsou označeny vlevo stojícím symbolem, které poukazují na zákaz likvidace prostřednictvím domácího odpadu. Označení pro směrodatné těžké kovy jsou: Cd=kadmium, Hg=rtuť, Pb=olovo (označení se nachází na baterii /aku-baterii např. pod vlevo zobrazenými symboly kontejnerů). Vaše opotřebené baterie /aku-baterie můžete bezplatně odevzdat ve sběrných dvorech vaší obce, našich poboček nebo všude tam, kde jsou baterie/aku-baterie prodávány! 3 Tímto plníte zákonnou povinnost a přispíváte ochraně životního prostředí. 7. OBSLUŽNÉ PRVKY A B Kontrolka/LED Dvacet obslužných tlačítek a) 10-kanálový režim Kanál 1 (tlačítko 1 a 2 ) Kanál 2 (tlačítko 3 a 4 ) Kanál 3 (tlačítko 5 a 6 ) Kanál 4 (tlačítko 7 a 8 ) Kanál 5 (tlačítko 9 a 10 ) Kanál 6 (tlačítko 11 a 12 ) Kanál 7 (tlačítko 13 a 14 ) Kanál 8 (tlačítko 15 a 16 ) Kanál 9 (tlačítko 17 a 18 ) Kanál 10 (tlačítko 19 a 20 ) Levé tlačítko: AUS (VYP), zatemnění Pravé tlačítko: EIN (ZAP), rozžínání b) 20-kanálový režim tlačítka 1 až 20 odpovídají kanálu 1 až 20. Obr. 1 ruční ovladač Bateriová přihrádka se nachází na spodní straně ručního vysílače, zakrytá foliovým zakrytím popř. papírovým pruhem. 8. OBSLUHA a) Základní funkce Prosím dbejte následujících upozornění: Komponenty FS20 radiového spínacího systému (např. radiová spínací zásuvka) nereagují v expedičním stavu z výrobního závodu na dálkově ovládané příkazy ručního vysílače. Nejdříve musejí být podle návodu příslušného přístroje adresovány. Teprve potom je možné aktivování funkcí. Stisknutí tlačítek bude provedeno podle potřeby krátké (sepnutí) nebo delší než 0,4 sekund (ztlumení). Příslušnému pravému tlačítku jednoho kanálu (1 až 10) je globálně přiřazen povel EIN (ZAP) (popř. rozžínání), příslušnému levému tlačítku je přiřazen příkaz AUS (VYP) (popř. zatemňování). Vyslání jednoho příkazu bude signalizováno krátkým rozsvícením kontrolky/led.

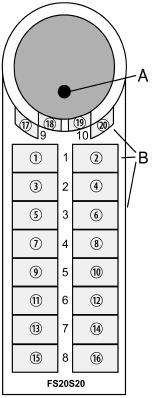

4 Pro poznamenání vašeho individuálního obsazení klávesnice naleznete na zadní straně ručního vysílače popisné pole. Odstraňte foliové zakrytí, zaneste obsazení klávesnice a opět přiložte foliové zakrytí. Nyní můžete FS20 komponenty ve vašich základních funkcích naprogramovat a obsluhovat. Pokud zamýšlíte nadstavbu systému s více komponenty nebo byste chtěli využívat doplňkové funkce, přečtěte si prosím i následující kapitolu. b) Použití více vysílačů (ovladačů) V expediční stavu z výrobního podniku má každý vysílač FS20 radiového spínacího systému jiný, náhodně nastavený domácí kód. Pokud chcete řídit jeden nebo více přijímačů různými vysílači (ovladači) společně, musejí být domácí kódy vysílačů (ovladačů) nejdříve vzájemně sladěny na každém vysílači musí být nastaven stejný domácí kód. Toto sladění popř. nastavení společného domácího kódu na všech vysílačích musí být provedeno před prvním programováním přijímačů, jelikož je přitom přenášen i příslušný domácí kód na přijímač. 4 Kanály vysílačů jsou již nastaveny na stejné adresy (viz. 10 b) a musí být měněny jen v případě potřeby, když např. použijete rozsáhlý FS20 radiový spínací systém s četnými přijímači/vysílači. Pro tento krok si všimněte příkladu v bodě 10. c) c) Časovací funkce Pro naprogramování časovací funkce jednoho přijímače, musí být stisknut jemu příslušející pár tlačítek (např. pro kanál 1 krátce stisknout tlačítka 1 a 2 na ručním vysílači (kratší dobu než 5 sekund). Pomocí tohoto příkazu bude programování časovače jak spuštěno, tak i ukončeno. Pro jednotlivé programování časovačů platí upozornění v příslušných návodech k obsluze přijímačů. d) Dvojnásobné číslo kanálu Ruční vysílač může používat jak 10-kanálový ruční vysílač (základní nastavení, každému kanálu jsou přiřazena 2 tlačítka, např. pro kanál 1: tlačítka 1 a 2 ), tak i 20-kanálový ruční vysílač (každému kanálu je přiřazeno už jen jednotlivé tlačítko a již žádný pár tlačítek, např. pro kanál 1: tlačítko 1, kanál 2: tlačítko 2 atd.). Přepojení mezi jednoduchým a dvojnásobným počtem kanálů Dvojnásobné číslo kanálu (20 jednotlivých spínací kanálů) je nastaveno tak, že min. na 5 sekund současně stisknete tlačítka 2 a 3 (viz. bod 7. Obslužné prvky). Pro potvrzení se krátce rozsvítí kontrolka /LED. Jednoduché číslo kanálu (10 spínacích kanálů po 2 tlačítkách) bude nastaveno tak, že min. na 5 sekund současně stisknete tlačítka 1 a 4. Pro potvrzení se krátce rozsvítí kontrolka /LED. Obsluha a programování při dvojnásobném čísle kanálu se liší od normální obsluhy. Obsluha u dvojnásobného čísla kanálu Každému tlačítku je přiřazen jiný kanál. Vyslání příkazu je indikováno krátkým rozsvícením kontrolky.

5 Spínání Krátké stisknutí tlačítka (po kratší dobu než 0,4 sekundy) vysílá příkaz pro přepnutí. Oslovený přijímač změní při každém stisknutí tlačítka svou polohu spínače z AUS (VYP) na EIN (ZAP) popř. z EIN na AUS. Ztlumení Pokud bude jedno tlačítko stisknuto po delší dobu než 0,4 sekund, bude potom vyslán příkaz pro rozžínání popř. zatemňování, dokud nebude tlačítko opět uvolněno (lampa bude rozžínána do maxima a potom ztemňována do minima atd.). Také zde se mění směr tlumení každým stisknutím tlačítka. Když bylo např. s posledním příkazem rozžínáno, nastane při opětném stisknutí tlačítka ztemňování. Programování časovače u dvojnásobného čísla kanálu Pro naprogramování časovací funkce přijímače, postupujte následovně: Stiskněte tlačítko, přiřazené přijímači (podržte tlačítko stisknuté!), a stiskněte krátce tlačítko, které se vedle něj nachází. Teprve potom uvolněte tlačítko, které jste zpočátku drželi stisknuté. Způsobem postupu bude programování časovače jak spuštěno, tak i ukončeno. Pro vlastní programování časovače platí upozornění v příslušných návodech k obsluze přijímačů. 9. ZÁKLADY ADRESNÍHO SYSTÉMU FS20 Radiový spínací systém FS20 pracuje s domácím kódem. Takže i váš soused může používat stejný rádiový spínací systém, aniž by se oba systémy vzájemně ovlivňovaly (za předpokladu, že je domácí kód různě programován). V rámci domácího kódu je možno nastavit 256 různých adres. Tyto adresy se dělí přitom do 4 typů adres (disponibilní počet v závorkách): Jednotlivé adresy (225) Adresy funkčních skupin (15) Místní adresy správce (15) Globální adresa správce (1) Každému přijímači může být přiřazena jedna adresa každého typu. Tím může každý přijímač reagovat až do 4 různých adres, avšak vždy pouze na jednu adresu každého adresového typu. Pokud má přijímač reagovat na více vysílačů, mohou být potom vysílače naprogramovány na stejnou adresu nebo u různě nastavených adresních typů vysílače naprogramovat přijímač jednoho po druhém na tyto různé adresy. Jednotlivým adresním typům je přitom určena následující funkce: Jednotlivé adresy Každý přijímač by měl být nastaven na jednotlivou adresu, aby jej bylo možno separátně řídit. Adresy funkčních skupin Více přijímačů bude prostřednictvím přiřazení adresy funkční skupiny definováno jako funkční jednotka, takže je tak možno celý dům prostřednictvím jednoho stisknu tlačítka osvítit nebo zatemnit. Místní adresy správce Více přijímačů bude definováno prostorově jako jednotka a řízeno prostřednictvím místní adresy správce. Pokud budou např. všechny přijímače v jedné místnosti přiřazeny příslušné místní adrese správce, je potom možno při opuštění jedné místnosti vypnout jedním stiskem tlačítka všechny spotřebiče v této místnosti. 5

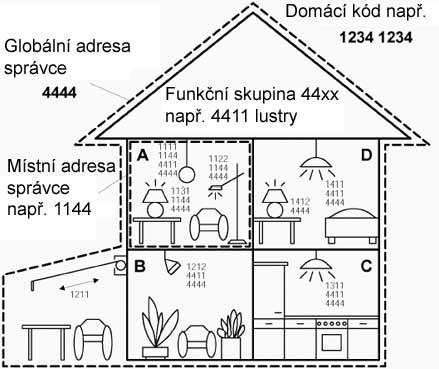

6 6 Globální adresa správce Více přijímačů bude přiřazeno globální adrese správce a společně řízeno prostřednictvím této adresy. Při opuštění domu je tak možno např. jednoduše vypnout všechny spotřebiče pouze jediným stisknutím tlačítka. Všimněte si příkladu v bodě 10. c) na straně 13. Tímto adresním systémem se naskýtají rozličné možnosti. Dokonce je tak možno realizovat oprávnění k přístupu tak, že např. budou přiřazeny tři garážové dveře různým jednotlivým adresám a jedné společné funkční skupině ( Garážové dveře ). Více osob může obdržet pouze jeden ruční vysílač s příslušnou jednotlivou adresou pro jedny garážové dveře, zatímco prostřednictvím ručního vysílače s naprogramovanou adresou funkční skupiny mohou být otvírány všechny garážové dveře nebo prostřednictvím časovače FS20 pravidelně večer společně zavírány. Nastavení různých typů adres a adres se provádí jen na vysílači a je přenášeno prostřednictvím přiřazení adresy na přijímač. Přijímač se musí pro přiřazení adresa nacházet v programovacím módu. 10. ZAŘAZENÍ RUČNÍHO VYSÍLAČE (PŘIJÍMAČE) DO ADRESNÍHO SYSTÉMU Pro kódování ručního vysílače a jeho spínacích kanálů bude použit domácí kód, adresní skupina a podadresa. Speciálními přiřazeními adresních skupin je také možné naprogramování ručního vysílače jako místního nebo globálního správce. Pro zadání 8-místního domácího kódu, 2-místných adresních skupin a 2-místných budou použita pouze tlačítka 1, 2, 3 a 4 (viz. zobrazení v bodě 7. Obslužné prvky ). S tímto adresováním je k dispozici pro používání ručního vysílače 225 jednotlivých adres, 15 funkčních skupin, 15 místních adres správce a 1 globální adresa správce v rámci každého domácího kódu. a) Nastavení domácího kódu Po vložení baterií volí ruční vysílač náhodný domácí kód. Tento domácí kód může být v případě potřeby následovně změněn: Podržte stisknutá tlačítka 1 a 3 dálkového ovládání po dobu 5 sekund, až začne blikat kontrolka/led v sekundovém taktu. Zadejte nyní s tlačítky 1, 2, 3 a 4 osmimístný domácí kód vašeho systému (viz. bod 7). Tento kód musí být stejný pro všechny dálkově obsluhované vysílače FS20 radiového spínacího systému (Pro jistotu jej písemně zaznamenejte a dobře opatrujte!). Příklad: (1= Taste 1, 2= Taste 2, 3= Taste 3, 4= Taste 4 ) Po zadání osmi číslic bude programovací mód automaticky opuštěn. Zhasne kontrolka/led. b) Nastavení adres Adresa jednoho kanálu se skládá adresní skupina 11, podadresa 31). z 2-místné adresní skupiny a 2-místné podadresy (např. 1131, Výrobním závodem je pro kanály 1-8 nastavena adresní skupina 11. Kanál 9 je nastaven jako funkční skupina a kanál 10 jako místní správce.

7 Pokud má být provozováno více vysílačů (ovladačů) a přitom mají být řízeny různé přijímače, potom musí být na vysílačích nastaveny různé adresy. Výrobním závodem jsou tlačítkovým párům ručního vysílače (viz. bod 7) přiřazeny následující adresové párování (adresn í skupiny, podadresy): Tlačítkový pár: Adresa: Tlačítkový pár: Adresa: Pro adresování u dvojnásobných čísel kanálů viz. dole, podpoložka Adresování u dvojnásobných čísel kanálů. Změnění adresní skupiny pro všechny kanály - Stiskněte současně po dobu 5 sekund tlačítka 2 a 4 ručního vysílače, až začne blikat kontrolka v sekundovém taktu. - Zadejte nyní s tlačítky 1, 2, 3 a 4 2-místnou adresní skupinu. Příklad: 12 - Po zadání druhého čísla bude programovací mód automaticky opuštěn. Zhasne kontrolka/led. Nastavení jednotlivé adresy (adresní skupina/podadresa) Pro nastavení adresní skupiny/podadresy postupujte následovně: - Stiskněte současně po dobu 5 sekund obě tlačítka příslušného tlačítkového páru (např. pro kanál 1 tlačítka 1 a 2 ). - Zadejte tlačítky 1, 2, 3 a 4 2-místnou adresní skupinu a 2-místnou podadresu. Příklad: 1431 (adresní skupina 14, podadresa 31) - PO zadání čtvrté číslice bude programovací mód automaticky opuštěn. Zhasne kontrolka/led. Prosím všimněte si: Jak adresní skupina 44, tak i podadresa 44 mají zvláštní význam (viz. následující bod)! Přid ělení funkčních skupin a adres správců Funkční skupiny (44xx) Je-li zadáno jako adresná skupina číslo 44, bude podadresa (pokud není také 44, viz. následující oddíly) definována jako funkční skupina. Takto je možno nadefinovat 15 různých funkčních skupin mezi 4411 a Možné je: 4411, 4412, 4413, 4414, 4421, 4422, 4423, 4424, 4431, 4432, 4433, 4434, 4441, 4442, Místní správce (xx44) Bude-li podadresa nastavena na 44, má potom tento kanál funkci místního správce v rámci nastavené adresní skupiny. Všechny přijímače, které jsou naprogramovány s touto místní adresou správce, budou řízeny současně. 3444, 4144, 4244, 434 Možné je: 1144, 1244, 1344, 1444, 2144, 2244, 2344, 2444, 3144, 3244, 3344, 4. 7

8 8 Globální správce (4444) Bude-li nastavena adresní skupina a podadresa jednoho kanálu na 44, má tento kanál funkci globálního správce. Všechny přijímače, které jsou naprogramovány s touto globální adresou správce, budou řízeny současně. Globálním správcem je pouze Adresování dvojnásobného čísla kanálu Pro změnu adresní skupiny a podadresy jednotlivého tlačítka, postupujte následovně: - Stiskněte tlačítko, které má být programováno, a podržte jej stisknuté. Stiskněte navíc vedle dobu min. 5 sekund! se nacházející tlačítko; podržte nyní obě tlačítka současně stisknuté po Kontrolka/LED bliká v sekundovém taktu, programovací mód je aktivován. - Zadejte nyní s tlačítky 1, 2, 3 a 4 2-místnou adresní skupinu a 2-místnou podadresu. Příklad: 1112 (11 = adresní skupina, 12 = podadresa) - Po zadání čtvrté číslice bude programovací mód automaticky opuštěn. Zhasne kontrolka/led. c) Příklad pro přiřazení adres U rozsáhlé nadstavby systému je vhodné při výběru adresy systematicky postupovat, aby se udržel přehled o již zadaných adresách a by bylo možno naprogramované přijímače společně ve skupinách snadno a účelně řídit. Obr. 2: Příklad pro přiřazení adres Každé místnosti byla přiřazena vlastní adresní skupina: Místnost A: 11 Místnost B: 12 Markýza je rovněž přidělena místnosti B. Místnost D: 13 Místnost D: 14

9 Možné adresní skupiny jsou: 11, 12, 13, 14, 21, 22, 23, 24, 31, 32, 33, 34, 41, 42, 43 9 Aby bylo možno každý přijímač separátně řídit, musí být každý přijímač naprogramován na jednotlivou adresu. K tomu je navíc zapotřebí k již zvolené adresní skupině (Místnost A: 11, místnost B: 12, místnost C: 13, místnost D: 14) ještě jedna podadresa. Na každou adresní skupinu je možno následujících 15 podadres: 11, 12, 13, 14, 21, 22, 23, 24, 31, 32, 33, 34, 41, 42, 43 Na příkladě je naprogramována markýza na jednotlivé adrese 1211, která se skládá z adresní skupiny 12 a její podadresy 11. U přijímačů v místnosti A byly navíc všichni přijímače naprogramovány na místní adresu správce (v příkladu 1144). U místní adresy správce je jako podadresa vždy nastaveno 44, zatímco může být přes adresní skupinu zvolena jedna z 15 adres správce (11, 12, 13, 14, 21, 22, 23, 24, 31, 32, 33, 34, 41, 42, 43). Příklad: 1144, adresní skupina 11, podadresa 44 Všechny svítidla v domě jsou ovladatelné prostřednictvím místní adresy správce Markýza nebyla úmyslně programována na této adrese a proto je detekovatelná prostřednictvím své jednotlivé adresy (1211); musí být v příkladě obsluhována odděleně. Stropní svítidla ve všech místnostech jsou navíc sdružena do funkční skupiny (v příkladu 4411, adresní skupina 44, podadresa 11) a tím také společně ovladatelná. Pro zvolení jedné z 15 funkčních skupin, je třeba jako adresní skupinu 44 a jako podadresu nastavit hodnotu mezi 11 a 43 (11, 12, 13, 14, 21, 22, 23, 24, 31, 32, 33, 34, 41, 42, 43). 11. OBSLUHA Chraňte produkt před vlhkostí, chladnem, horkem, prachem a silným slunečním zářením. Nikdy produkt nerozebírejte. Eventuální opravu ponechejte výhradně provést odborným servisem. Jinak zanikne schválení. Pokud bude ruční vysílač přenášen v tašce/kalhotové kapse, mohou být potom tlačítka neúmyslně stisknuta a tím spuštěny spínací procesy nebo zcela nedopatřením aktivován programovací mód. Již pádem z malé výšky může být produkt poškozen. 12. ÚDRŽBA A ČIŠTĚNÍ Produkt nevyžaduje z vaší strany žádnou údržbu, až na eventl. potřebnou výměnu baterií. Čistěte produkt měkkou, čistou, suchou a bezvlasou textilií. Pro odstranění silných znečištění může být textilie lehce navlhčena vlažnou vodou. Nepoužívejte žádné čistící prostředky, obsahující rozpouštědla, která mohou narušit plastový kryt a označení. 13. EKOLOGICKÁ LIKVIDACE PŘÍSTROJE Likvidujte již nepoužitelný produkt dle platných zákonných ustanovení.

10 14. TIPY A UPOZORNĚNÍ 10 Dosažitelnost ovladačů a poruchy Radiový spínací systém FS20 pracuje v oblasti 868 MHz, který je využíván také jinými radiovými službami. Proto může dojít prostřednictvím přístrojů, které pracují na stejné popř. sousední frekvenci, k omezení provozu a dosahu. Uvedený dosah až do 100 m je dosah ve volném poli, tzn., dosah u vizuálního kontaktu mezi vysílačem a přijímačem. V praktickém provozu se však nacházejí stěny, pokojové stropy atd. mezi vysílačem a přijímačem, čímž se dosah příslušně redukuje. Další příčiny pro sníženou dosažitelnost ovladačů: Vysokofrekvenční poruchy všeho druhu Zástavba všeho druhu a vegetace Vodivé kovové díly, které se nacházejí v přiléhajícím území přístrojů popř. v rámci nebo blízko radiové trasy, např. topná tělesa, pokovená izolační okna, železobetonové stropy atd. Vliv charakteristiky záření antén prostřednictvím vzdálenosti vysílačů nebo přijímačů k vodivým plochám nebo předmětům (také k lidskému tělu nebo zemi). Širokopásmové poruchy v městských oblastech, které snižují odstup šumu od signálu; v tomto šumu již nebude signál rozeznán. Vyzařování z nedostatečně odstíněných elektronických přístrojů, např. provozování otevřených počítačů atd. 1. ÚČEL POUŽITÍ Radiová spínací zásuvka FS20ST slouží výhradně pro provoz ve spojení s radiovým spínacím systémem FS20. Prostřednictvím vysílačů tohoto radiového spínacího systému může být spotřebič, připojený na radiové spínací zásuvce, rádiově (bezdrátově) zapnut nebo vypnut. Dále je integrována programovatelná časovací funkce. Jiné použití, než je v předchozím textu popsáno, vede k poškození tohoto produktu. Kromě toho je to spojené s nebezpečím, jako je např. elektrický zkrat, požár elektrický úder, apod. Celkový produkt nesmí být pozměňován popř. přestavován a kryt otevírán. Bezpodmínečně musí být dodržovány bezpečnostní a montážní upozornění tohoto návodu k obsluze. 2. ROZSAH DODÁVKY Radiová spínací zásuvka Návod k obsluze 3. CHARAKTERISTICKÉ VLASTNOSTI A TECHNICKÉ ÚDAJE Napájení prostřednictvím zásuvky síťového napětí Příkon: ca. 0,5 W Spínací výkon: max W (230 V /16 A)

11 Programovatelný spínací čas: 1 sekunda až 270 minut (= 4 h 30 min.) Paměťová jednotka i bez napájení (např. při přepnutí radiové spínací zásuvky nebo při skladování) Vysílací frekvence: 868,35 MHz Modulace: AM Dosah: až 100 m (ve volném poli) BEZPEČNOSTNÍ UPOZORNĚNÍ Vzniknou-li škody nedodržením tohoto návodu k obsluze, zaniká nárok na záruku! Neručíme za následné škody, které by z toho vyplynuly! Neodpovídáme za věcné škody nebo úrazy osob, které byly způsobeny neodborným zacházením nebo nedodržováním bezpečnostních předpisů. V těchto případech zaniká jakýkoliv nárok na záruku! Nepoužívejte tento produkt v nemocnicích nebo ve zdravotnických zařízeních. Ačkoliv rádiový spínací systém vysílá jen relativně slabé rádiové signály, mohly by vést k poruchám funkcí systému zajišťující životní funkce. To samé platí i v jiných oblastech. Z bezpečnostních a povolovacích důvodů (CE) není povoleno svévolné přestavování a/nebo pozměňování přístroje. Konstrukce produktu odpovídá třídě ochrany 1. Jako zdroj napětí smí být použita pouze řádná síťová zásuvka (230 V /50 Hz) veřejné napájecí sítě. Přístroje, které jsou provozovány na síťové napětí, nenáleží do dětských v přítomnosti dětí soustřeďte pozornost na jejich bezpečnost. rukou. Proto Nerozebírejte produkt! hrozí nebezpečí životu nebezpečného elektrického úderu! Neponechávejte balicí materiál plastikové folie/sáčky, styroporové díly apod. volně ležet, neboť by se mohly stát dětem nebezpečnou hračkou. Přístroj je vhodný pouze pro suché interiéry (žádné koupelny a podobné vlhké místnosti). Zamezte navlhčení namočení nebo namočení produktu. Hrozí nebezpečí životu nebezpečného elektrického úderu! V průmyslových zařízeních musí je třeba dodržovat bezpečnostní předpisy asociace průmyslových profesních sdružení pro elektrická zařízení a provozní prostředky. Obraťte se na odborníka, máte-li pochybnosti o způsobu práce, bezpečnosti nebo připojení přístroje. Zacházejte opatrně s výrobkem poškodí se nárazem, úderem nebo pádem z již jen malé výšky.

12 12 5. OBSLUŽNÉ PRVKY, KRÁTKÝ FUNKČNÍ TEST (1) Zásuvka pro spotřebič do 3680 W (2) Obslužné tlačítko pro programování a manuální provoz (3) Kontrolka (LED) Krátký funkční test: Zastrčte přístroj do síťové zásuvky. Jako zátěž připojte např. svítidlo do radiové spínací zásuvky (1). Stiskněte krátce tlačítko (2) radiové spínací zásuvky. Zátěž (např. svítidlo) musí být možno zapnout a vypnout prostřednictvím stisknutí tlačítka (1. stisknutí Ein (Zap), 2. stisknutí: Aus (Vyp), 3. stisknutí: Ein (Zap), atd.) 6. PROGRAMOVÁNÍ A OBSLUHA a) Programování Stiskněte obslužné tlačítko (2) radiové spínací zásuvky po dobu min. 15 sekund. Kontrolka/LED radiové spínací zásuvky začne blikat, přístroj se nachází v programovacím režimu. Alternativně může být radiová spínací zásuvka zastrčena do zásuvky i s již stisknutým obslužným tlačítkem. Přitom se zásuvka ihned ocitne v programovacím režimu (bliká kontrolka/led). Stiskněte nyní tlačítko jednoho z požadovaného páru tlačítek vašeho dálkového ovládání. Pokud radiová spínací zásuvka obdrží kód, přestane kontrolka/led blikat. Radiová spínací zásuvka je nyní naprogramována na toto dálkové ovládání. V případě potřeby může být programování kdykoliv nahrazeno jiným tlačítkem dálkového ovládání popř. jiným na dálku ovládaným kanálem. Přitom opět postupujte jako v předešlých případech.

13 b) Obsluha 13 Řízení s dálkovým ovládáním Zapnutí: Vypnutí: Krátce stisknout pravé tlačítko programovaného páru tlačítek Krátce stisknout levé tlačítko programovaného páru tlačítek Přímé ovládání: Stiskněte krátce tlačítko (2) na radiové spínací zásuvce. Při zapojeném spotřebiči svítí kontrolka/led (3) na radiové spínací zásuvce. Takto již můžete používat základní funkce pomocí radiové spínací zásuvky. Pokud chcete váš radiový spínací systém rozšířit nebo byste chtěli používat další zvláštní funkce radiové spínací zásuvky, přečtěte si prosím následující kapitolu! 7. ČASOVACÍ FUNKCE Radiovou spínací zásuvku je možno provozovat také s časovým nastavením jako časovač. To znamená, že jakmile bude naprogramována spínací doba, zůstane zásuvka zapnutá po každém spínacím příkazu pro programovaný čas a po uplynutí tohoto času se automaticky odpojí. Časovač je programovatelný na zapínací dobu mezi 1 s a 270 minutami (4 hodiny 30 min.). Pro programování spínacího systému. časovače je zapotřebí dálkové ovládání FS20-radiového a) Programování časovače 1. Stiskněte současně, krátce pár tlačítek dálkového ovládání, přiřazený radiové spínací zásuvce (po dobu kratší než 5 sekund). 2. Bliká kontrolka/led radiové spínací zásuvky. Je spuštěno měření času pro požadovanou dobu zapnutí. 3. Po uplynutí požadované doby zapnutá opět stiskněte současně obě tlačítka na dálkovém ovládání (jen krátce stisknout méně než 5 sekund!). Tímto je naprogramován spínací čas. b) Provoz časovače Prosím všimněte si následujícího: Pokud nebude měření času manuálně ukončeno, bude potom měření po 270 minutách (= 4 hod. 30 min.) automaticky ukončeno. Časovač je potom naprogramován dobou zapnutí v délce 270 minut (4 hod. 30 min.). S puštění chodu časovače K tomu se nabízejí dvě různé možnosti:

14 14 1. Stiskněte krátce (kratší doba než 0,4 sekundy) obslužné tlačítko na radiové spínací zásuvce. Nebo: 2. Stiskněte krátce (kratší doba než 0,4 sekundy) pravé tlačítko přiřazeného páru tlačítek vašeho dálkového ovládání. P ředčasné vypnutí chodu časovače Rádiová spínací zásuvka a připojený spotřebič je možno kdykoliv předčasně manuálně odpojit. K tomu se nabízejí dvě možnosti. 1. Stiskněte krátce obslužné tlačítko na rádiové spínací zásuvce. Nebo: 2. Stiskněte krátce levé tlačítko přiřazeného páru tlačítek vašeho dálkového ovládání. D eaktivace časovací funkce Stiskněte krátce, současně tlačítkový pár dálkového ovládání, přidělený radiové spínací zásuvce (po kratší dobu než 5 sekund). Bliká kontrolka/led radiové spínací zásuvky. Stiskněte nyní obslužné tlačítko na radiové spínací zásuvce. Programovací režim časovače bude opuštěn a časovací funkce je zrušena. Nyní je radiová spínací zásuvka opět použitelná v normálním manuálním spínacím provozu. D očasné přepojení na trvalý provoz: Pokud se nemá provést automatické vypnutí u časovací funkce pro aktuální chod časovače (např. když nemá být vypnuto jedno svítidlo po uplynutí časovače), může být toto následovně provedeno: Stiskněte pravé tlačítko přiřazeného páru tlačítek vašeho dálkového ovládání po delší dobu jak 0,4 sekund. Nebo: Stiskněte obslužné tlačítko na radiové spínací zásuvce po delší dobu jek 0,4 sekund, pokud se přístr oj nachází právě ve stavu Aus (Vyp). Potom zůstane radiová spínací zásuvka rovněž trvale zapnuta. Po dalším manuálním vypnutí je opět k dispozici provoz časovače; radiová spínací zásuvka se automaticky vypne po uplynutí spínacího času. 8. ZAŘAZENÍ RADIOVÉ SPÍNACÍ ZÁSUVKY DO ADRESNÍHO SYSTÉMU Radiová spínací zásuvka může být přes schéma adresování FS20-radiového spínacího systému zařazena do tohoto adresního systému s jednotlivými adresami, funkčními skupinami, místními a globálními správci. Přesná struktura adresního systému je v návodu k obsluze každého vysílače/ovladače FS20-radiového spínacího systému detailně objasněna. a) Přiřazení dalších adres/typů adres

15 Radiové spínací zásuvce mohou být v rámci adresního systému FS20-radiového spínacího systému přiřazeny až 4 adresní typy. Takto je možné např. dálkově ovládat radiovou spínací zásuvku z více vysílačů/ovladačů se stejnými nebo odlišnými adresními typy. Podrobné vysvětlení k adresnímu systému naleznete v návodu k obsluze každého dálkového ovládání FS20-radiového spínacího systému. Pro přiřazení více adresních typů radiové spínací zásuvce, opakujte programování, popsané v bodě 6. Radiovou spínací zásuvku je možno uložit až do čtyřech různých adres popř. adresních typů. 15 b) Vymazání adres popř. adresních typů Pokud chcete vymazat jeden přijímací kanál z uloženého seznamu, postupujte následovně: Přepojte přístroj podle oddílu 6 a) do programovacího režimu. Na vašem dálkovém ovládání stiskněte tlačítko (déle než 0,4 sekund), které je přiřazeno přijímacímu kanálu, který má být vymazán. Potom je programovací režim automaticky opuštěn a příslušný kanál je vymazán z adresního seznamu radiové spínací zásuvky. 9. UVEDENÍ DO STAVU NASTAVENÍ VÝROBNÍM ZÁVODEM V případě potřeby můžete veškerá naprogramování a nastavení, která jsou uložena v radiové spínací zásuvce, najednou vymazat a tím přepojit radiovou spínací zásuvku do stavu nastavení výrobním závodem. Pro tento krok postupujte následovně: Stiskněte ovládací tlačítko radiové spínací zásuvky po delší dobu než min. 15 sekund. Kontrolka/LED radiové spínací zásuvky začne blikat, přístroj se nachází v programovacím režimu. Stiskněte nyní opět krátce ovládací tlačítko. Všechny naučené adresy a režim časovače jsou se svým n aprogramovaným spínacím časem vymazány popř. deaktivovány. Zhasne kontrolka/led, programovací režim je opuštěn. 10. OBSLUHA Radiová spínací zásuvka již nyní nereaguje na žádný dálkově vysílaný příkaz a musí být pro další použití nově naprogramována! Produkt smí být provozován pouze v suchých interiérech. Nikdy nepoužívejte produkt okamžitě po tom, co byl přemístěn z chladné do teplé místnosti. Kondenzát, který přitom vznikne, může za jistých okolností výrobek zničit! Nejdříve počkejte, až se teplota přístroje vyrovná pokojové teplotě. Toto může za jistých okolností trvat několik hodin. Nedotýkejte se mokrýma nebo vlhkýma rukama radiové spínací zásuvky a síťové zástrčky přístroje, který jste do zásuvky zapojili! Dbejte na to, aby se izolace celkového produktu ani poškodila, ani nezničila. Před každým použitím zkontrolujte produkt, zda není jakkoliv poškozen!

16 Pokud zjistíte poškození, potom NESMÍ být výrobek připojen na síťové napětí! Je to životu nebezpečné! 16 Pokud produkt je produkt delší dobu mimo provoz, potom jej odpojte od síťového napětí, vytáhněte jej ze síťové zásuvky. Zamezte na místě instalace nebo při transportu následujícím nepříznivým vnějším vlivům: - Mokro nebo příliš vysoká vlhkost vzduchu - Extrémní chladno nebo horko - Prach nebo hořlavé plyny, páry nebo rozpouštědla - Silné vibrace - Silná magnetická pole, jako jsou v blízkosti strojů nebo reproduktorů 11. ÚDRŽBA A ČIŠTĚNÍ Produkt nevyžaduje z vaší strany žádnou údržbu. Neotvírejte kryt. Před čištěním zcela odpojte radiovou spínací zásuvku ze síťové zásuvky, popř. vyjměte připojený přístroj z radiové spínací zásuvky. Čistěte radiovou spínací zásuvku měkkou, čistou, suchou a bezvlasou textilií. Pro odstranění silných znečištění může být textilie lehce navlhčena vlažnou vodou. Nepoužívejte žádné čistící prostředky, obsahující rozpouštědla, která mohou narušit plastový kryt a označení. Než radiovou spínací zásuvku opět připojíte na síťové napětí, ponechejte ji nejdříve kompletně vyschnout. 12. EKOLOGICKÁ LIKVIDACE PŘÍSTROJE Likvidujte již nepoužitelný produkt dle platných zákonných ustanovení. 13. TIPY A UPOZORNĚNÍ Dosažitelnost ovladačů a poruchy Radiový spínací systém FS20 pracuje v oblasti 868 MHz, který je využíván také jinými radiovými službami. Proto může dojít prostřednictvím přístrojů, které pracují na stejné popř. sousední frekvenci, k omezení provozu a dosahu. Uvedený dosah až do 100 m je dosah ve volném poli, tzn., dosah u vizuálního kontaktu mezi vysílačem a přijímačem. V praktickém provozu se však nacházejí stěny, pokojové stropy atd. mezi vysílačem a přijímačem, čímž se dosah příslušně redukuje. Další příčiny pro sníženou dosažitelnost ovladačů: Vysokofrekvenční poruchy všeho druhu Zástavba všeho druhu a vegetace Vodivé kovové díly, které se nacházejí v přiléhajícím území přístrojů popř. v rámci nebo blízko radiové trasy, např. topná tělesa, pokovená izolační okna, železobetonové stropy atd.

17 17 Vliv charakteristiky záření antén prostřednictvím vzdálenosti vysílačů nebo přijímačů k vodivým plochám nebo předmětům (také k lidskému tělu nebo zemi). Širokopásmové poruchy v městských oblastech, které snižují odstup šumu od signálu; v tomto šumu již nebude signál rozeznán. Vyzařování z nedostatečně odstíněných elektronických přístrojů, např. provozování otevřených počítačů atd. Prosím dbejte následující: Neumísťujte více radiových přijímačů bezprostředně vedle sebe, jelikož se mohou vzájemně ovlivňovat (minimální vzdálenost 0,2 m, doporučujeme 0,5 m nebo více). 14. ZKRÁCENÝ NÁVOD K OBSLUZE Číslice v závorkách se vztahují k obrázku přístroje v kapitole 5 tohoto návodu k obsluze. 1. Zastrčte radiovou spínací zásuvku se stisknutým tlačítkem (2) do síťové zásuvky. Bliká kontrolka/led (3). 2. Stiskněte požadované tlačítko kanálu dálkovéh o ovládání. Kontrolka přestane blikat. 3. Připojte spotřebič na radiovou spínací zásuvku (1) při vypnutém stavu. Popř. předtím opět stiskněte tlačítko dálkového ovládání. 4. Spotřebič s dálkovým ovládáním zapněte a vypněte (levé tlačítko Aus (Vyp), pravé tlačítko Ein (Zap). 5. Spotřebič je možno zapínat i přímo tlačítkem (2) na radiové spínací zásuvce (Zap-Vyp-Zap atd.). Tento návod k použití je publikace firmy FK technics spol. s r.o. Návod odpovídá technickému stavu při tisku.
