Volitelně k dostání s BLUMOTION pro dvířka Plynulé nastavení ve třech směrech šnekovým

Transkript

1

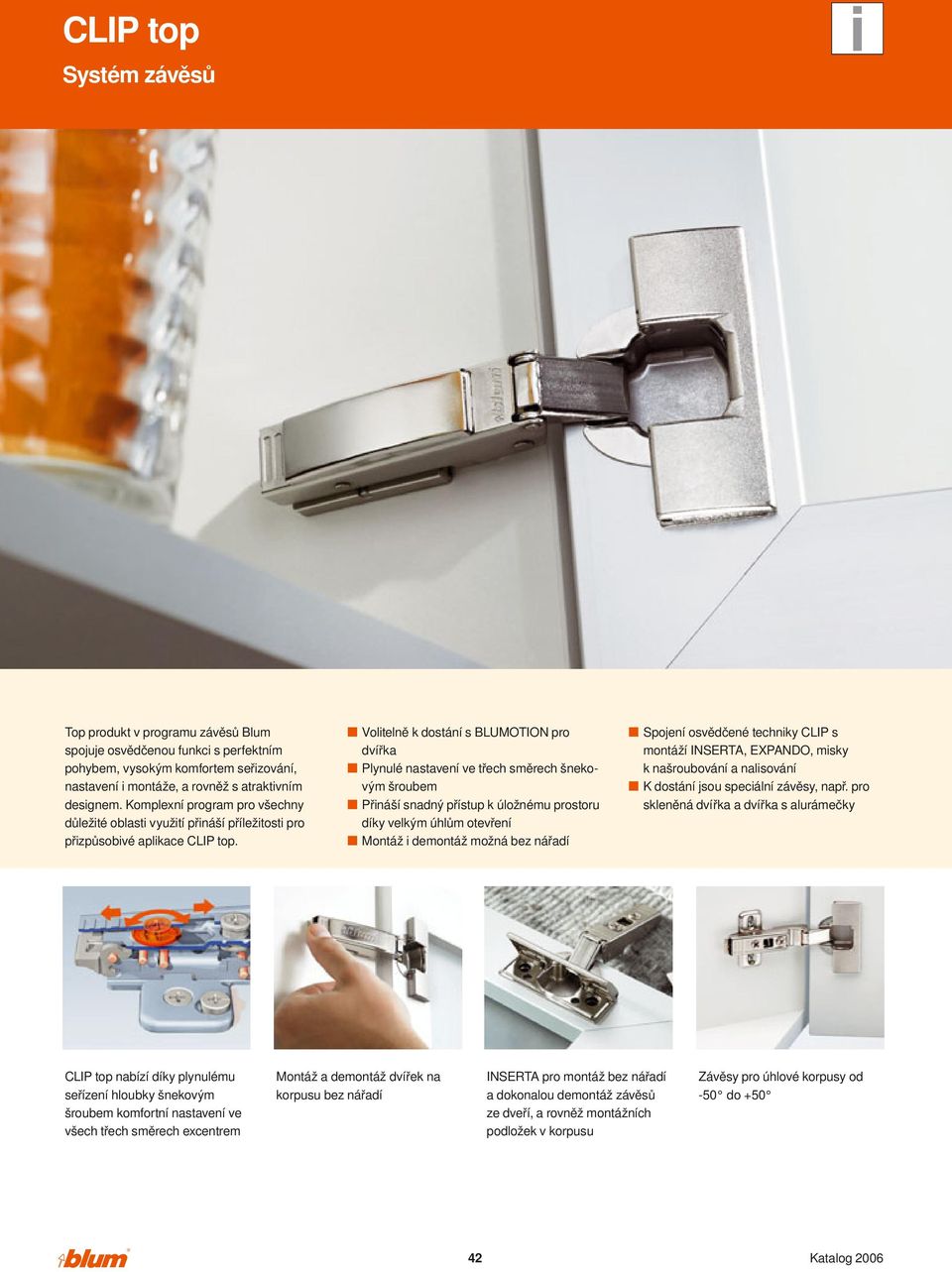

2 Systém závěsů Top produkt v programu závěsů spojuje osvědčenou funkci s perfektním pohybem, vysokým komfortem seřizování, nastavení i montáže, a rovněž s atraktivním designem. Komplexní program pro všechny důležité oblasti využití přináší příležitosti pro přizpůsobivé aplikace. Volitelně k dostání s BLUMOTION pro dvířka Plynulé nastavení ve třech směrech šnekovým šroubem Přináší snadný přístup k úložnému prostoru díky velkým úhlům otevření Montáž i demontáž možná bez nářadí Spojení osvědčené techniky CLIP s montáží INSERTA, EXPANDO, misky k našroubování a nalisování K dostání jsou speciální závěsy, např. pro skleněná dvířka a dvířka s alurámečky nabízí díky plynulému seřízení hloubky šnekovým šroubem komfortní nastavení ve všech třech směrech excentrem Montáž a demontáž dvířek na korpusu bez nářadí INSERTA pro montáž bez nářadí a dokonalou demontáž závěsů ze dveří, a rovněž montážních podložek v korpusu Závěsy pro úhlové korpusy od -0 do 0 42

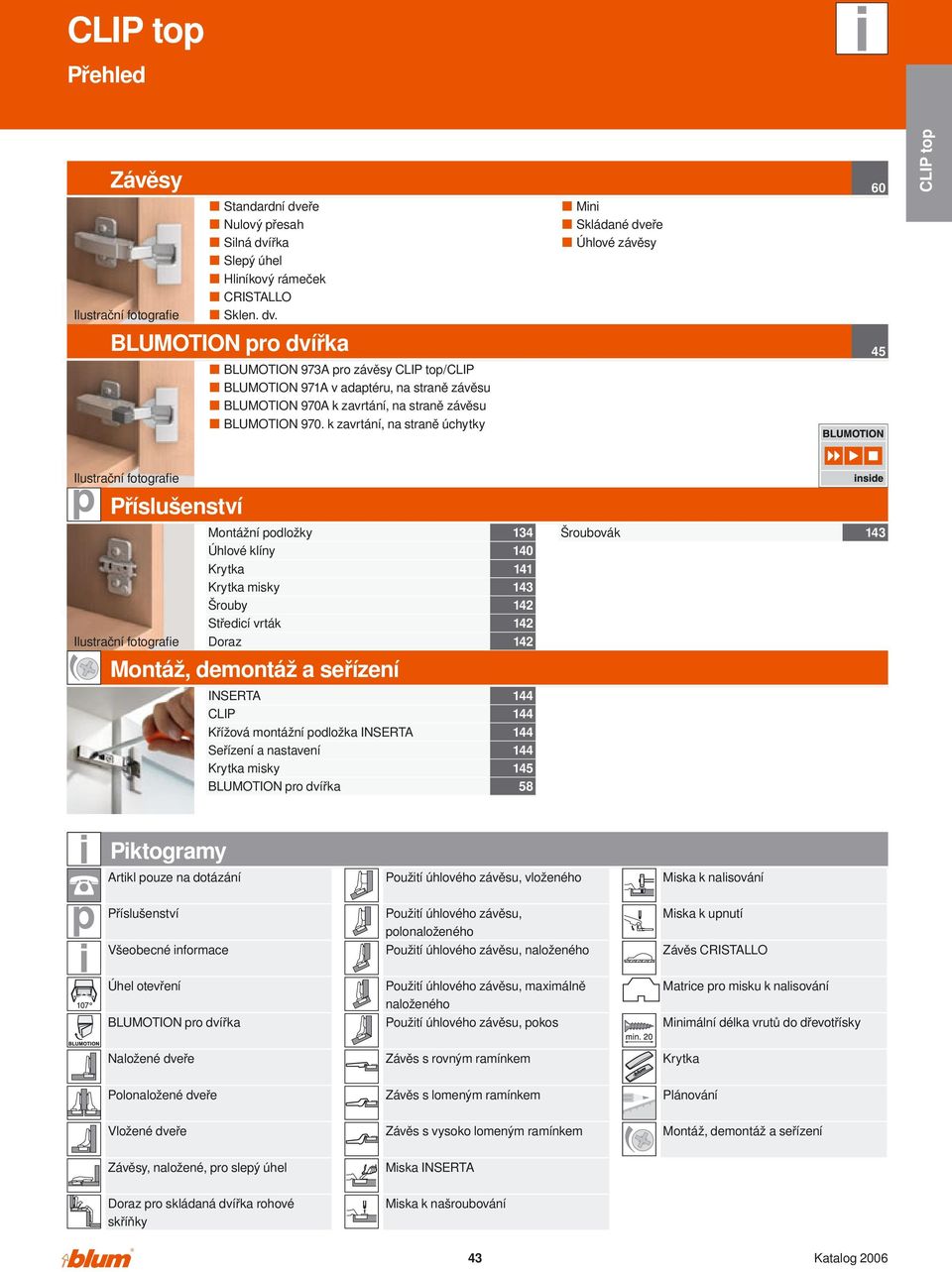

3 Přehled Závěsy 60 Ilustrační fotografie Standardní dveře Nulový přesah Silná dvířka Slepý úhel Hliníkový rámeček CRISTALLO Sklen. dv. Mini Skládané dveře Úhlové závěsy BLUMOTION pro dvířka 4 BLUMOTION 973A pro závěsy /CLIP BLUMOTION 97A v adaptéru, na straně závěsu BLUMOTION 970A k zavrtání, na straně závěsu BLUMOTION 970. k zavrtání, na straně úchytky Ilustrační fotografie Příslušenství Ilustrační fotografie Montážní podložky Úhlové klíny misky Šrouby Středicí vrták Doraz Montáž, demontáž a seřízení INSERTA CLIP Křížová montážní podložka INSERTA Seřízení a nastavení misky BLUMOTION pro dvířka Šroubovák 43 Piktogramy Artikl pouze na dotázání Použití úhlového závěsu, vloženého Miska k nalisování Příslušenství Všeobecné informace Použití úhlového závěsu, polonaloženého Použití úhlového závěsu, naloženého Miska k upnutí Závěs CRISTALLO Úhel otevření BLUMOTION pro dvířka Použití úhlového závěsu, maximálně naloženého Použití úhlového závěsu, pokos Matrice pro misku k nalisování Minimální délka vrutů do dřevotřísky Naložené dveře Závěs s rovným ramínkem Polonaložené dveře Závěs s lomeným ramínkem Plánování Vložené dveře Závěs s vysoko lomeným ramínkem Montáž, demontáž a seřízení Závěsy, naložené, pro slepý úhel Miska INSERTA Doraz pro skládaná dvířka rohové skříňky Miska k našroubování 43

4 BLUMOTION pro dvířka Systém závěsů Zavírání dvířek měkce a tiše S novým BLUMOTION se dvířka u nábytku, dokonce i když je zabouchnete prudce, zavřou měkce a tiše. Ať už kuchyň, hala, koupelna, ložnice nebo obývací pokoj nový BLUMOTION se zabydlel všude. Perfektní pohyb tak přináší komfort do všech oblastí života. Jakožto adaptivní systém se přizpůsobí rychlosti zavírání i hmotnosti dvířek K dostání v rozličných provedeních pro bezmála každou konstrukční situaci Montáž možná v libovolnou dobu výrobního procesu i odbytu Integrovaná pojistka proti přetížení chrání systém před poškozením z důvodu nesprávné a neodborné obsluhy 44

5 BLUMOTION pro dvířka Přehled BLUMOTION 973A k nasazení Ilustrační fotografie Rovná ramínka závěsu Lomená ramínka závěsu Vysoko lomená ramínka závěsu Závěsy 70 Úhlové závěsy CRISTALLO pro skleněné a zrcadlové dveře BLUMOTION 973A Montáž BLUMOTION 97A v adaptéru pro naložené dveře Vruty do dřevotřísky EXPANDO Hmoždinky BLUMOTION 97A Montáž Ilustrační fotografie BLUMOTION 970A k zavrtání, na straně závěsu K zavrtání S adaptéry BLUMOTION 970A Adaptéry Montáž Ilustrační fotografie BLUMOTION 970. k zavrtání, na straně úchytky K zavrtání S adaptéry BLUMOTION 970. Adaptéry Montáž Ilustrační fotografie Piktogramy Artikl pouze na dotázání Všeobecné informace Použití úhlového závěsu, polonaloženého Použití úhlového závěsu, naloženého Plánování Montáž, demontáž a seřízení Úhel otevření BLUMOTION pro dvířka Použití úhlového závěsu, maximálně naloženého Použití úhlového závěsu, pokos Naložené dveře Závěs s rovným ramínkem Polonaložené dveře Závěs s lomeným ramínkem Vložené dveře Závěs s vysoko lomeným ramínkem Závěsy, naložené, pro slepý úhel Montáž pomocí vrutů do dřevotřísky Doraz pro skládaná dvířka rohové skříňky Použití úhlového závěsu, vloženého Montáž EXPANDO Upevnění lisováním 4

6 BLUMOTION pro dvířka Přehled závěsy Závěs Standardní dveře Konstrukční situace Standardní dvířka speciál 973A A0600 Standardní dveře 973A000 Standardní dveře 973A A A0700 Standardní dveře 973A A A0700 Nulový přesah 973A A6000 Silná dvířka 973A6000 Slepý úhel 973A A A0700 Hliníkový rámeček 970A002 2 Dvířka s alurámečky pro BLUMOTION 973A Dvířka s alurámečky k upnutí Hliníkový rámeček 970A A A A A A Dvířka s alurámečky pro BLUMOTION 973A CRISTALLO 970A A A A0600 Skleněná dvířka 973A A A Mini 97AXXXX 0 970A A002 2 Skládané dveře 97AXXXX 0 970A A

7 BLUMOTION pro dvířka Přehled použití úhlových závěsů BLUMOTION pro dvířka 973A A A A A A A A002 2 Použití úhlového závěsu Standardní dveře 0 Nº 2 973A70 Nº 4 973A70 Nº 0 973A7680 Nº 4 970A002 Nº 6 973A70 4 Nº A7680 Nº 3 973A70 Nº 9 973A7680 Nº A002 Nº A70 40 Nº A70 Nº 8 970A002 Nº A002 3 Nº A7360 Nº 2 973A7360 Nº 7 973A7360 Nº A002 Nº 9 973A Nº 2 973A7360 Nº 973A7360 Nº 6 973A7360 Nº 4 970A002 Nº 8 973A Nº A7360 Nº 0 973A7360 Nº 970A002 Nº A002 Nº 7 973A Nº 970A002 Nº A002 Nº 4 970A002 Nº A002 Nº 6 970A002 Nº 8 970A002 Nº 970A002 Nº 3 970A002 Nº A002 Nº 970A002 0 Nº 7 970A002 Nº A002 Nº 2 970A002 Nº 970A002 Nº 6 973A0700 Nº A0600 Nº 973A000 Nº A000 - Nº 973A0600 Nº 3 973A000-0 Nº 4 970A002 Nº A002 - Nº 3 970A002 Nº A Nº 2 970A002 Nº A002-2 Nº 970A002 Nº 3 970A Nº A002-3 Nº A Nº A002-4 Nº A002-0 Nº A002 CRISTALLO Nº 0 973A9000 Nº A Nº A9000 Nº 0 973A9000 Nº A9000 Nº A Nº A9000 Nº A9000 Skleněná dvířka 0 Nº A002 Nº A002 4 Nº 7 970A002 Nº A Nº A002 2 Nº A002 Nº A Nº A002 Nº 6 970A002 Nº 7 970A002 Nº A002 Nº A002 Nº A002 - Nº A002 Nº A002 Mini 0 Nº A002 Nº 9 970A002 Nº A002 4 Nº A002 Nº A002 Nº A Nº A002 Nº A002 2 Nº A002 Nº A002 Nº 8 970A Nº 9 970A002 Nº A002 Nº A002 Nº A002 Nº A002 Nº A002 Nº A002 Nº 8 970A002 Nº A002 - Nº A002 Nº A002 Nº A002 47

8 BLUMOTION pro dvířka BLUMOTION 973A k nasazení Závěs s rovným ramínkem speciál Silná dvířka - Dveře s alurámečky 9 pro BLUMOTION - Dveře s alurámečky 20 pro BLUMOTION 973A000 CLIP - 00 Závěs s lomeným ramínkem Silná dvířka - Dveře s alurámečky 9 pro BLUMOTION - Dveře s alurámečky 20 pro BLUMOTION CLIP A0600 Závěs s vysoko lomeným ramínkem Silná dvířka - Dveře s alurámečky 9 pro BLUMOTION CLIP A0700 Závěs s velkým úhlem otevření - 70 naložené - 70 polonaložené - s nulovým přesahem Zinek 973A6000

9 BLUMOTION pro dvířka BLUMOTION 973A k nasazení Úhlový závěs - 4 I polonaložené (79A96X8XT) - 4 II naložené (79TX0X) - 30 II naložené (79A9X7XT) 4 I 4 II 30 II Poniklovaná 973A70 973A A7360 Závěs CRISTALLO - CRISTALLO 973A9000 Počet BLUMOTION Pro perfektní pohyb by při normální velikosti dvířek měl být každý závěs vybaven BLUMOTION 973A. U menších, lehčích dvířek počet příslušným způsobem snižte. 49

10 BLUMOTION pro dvířka BLUMOTION 97A v adaptéru pro naložené dveře BLUMOTION 97A v přímém adaptéru (20/32) - Materiál: zinek - Montáž na vrut Ø 3 nebo 4 mm Konstrukční výška 2 mm 97A mm 97A2200 BLUMOTION 97A v přímém adaptéru (20/32) - Materiál: zinek - K nalisování Konstrukční výška 2 mm 97A mm 97A2230 BLUMOTION 97A v křížovém adaptéru (/32) - Materiál: zinek - Montáž na vrut Ø 3 nebo 4 mm 32 Konstrukční výška 2 mm 97A mm 97A200 BLUMOTION 97A v křížovém adaptéru (/32) - Materiál: zinek - Montáž s pomocí předmontovaných speciálních šroubů s rozpěrnými hmoždinkami (EXPANDO) 32 Konstrukční výška 2 mm 97A0E0 33 mm 97A2E0 0

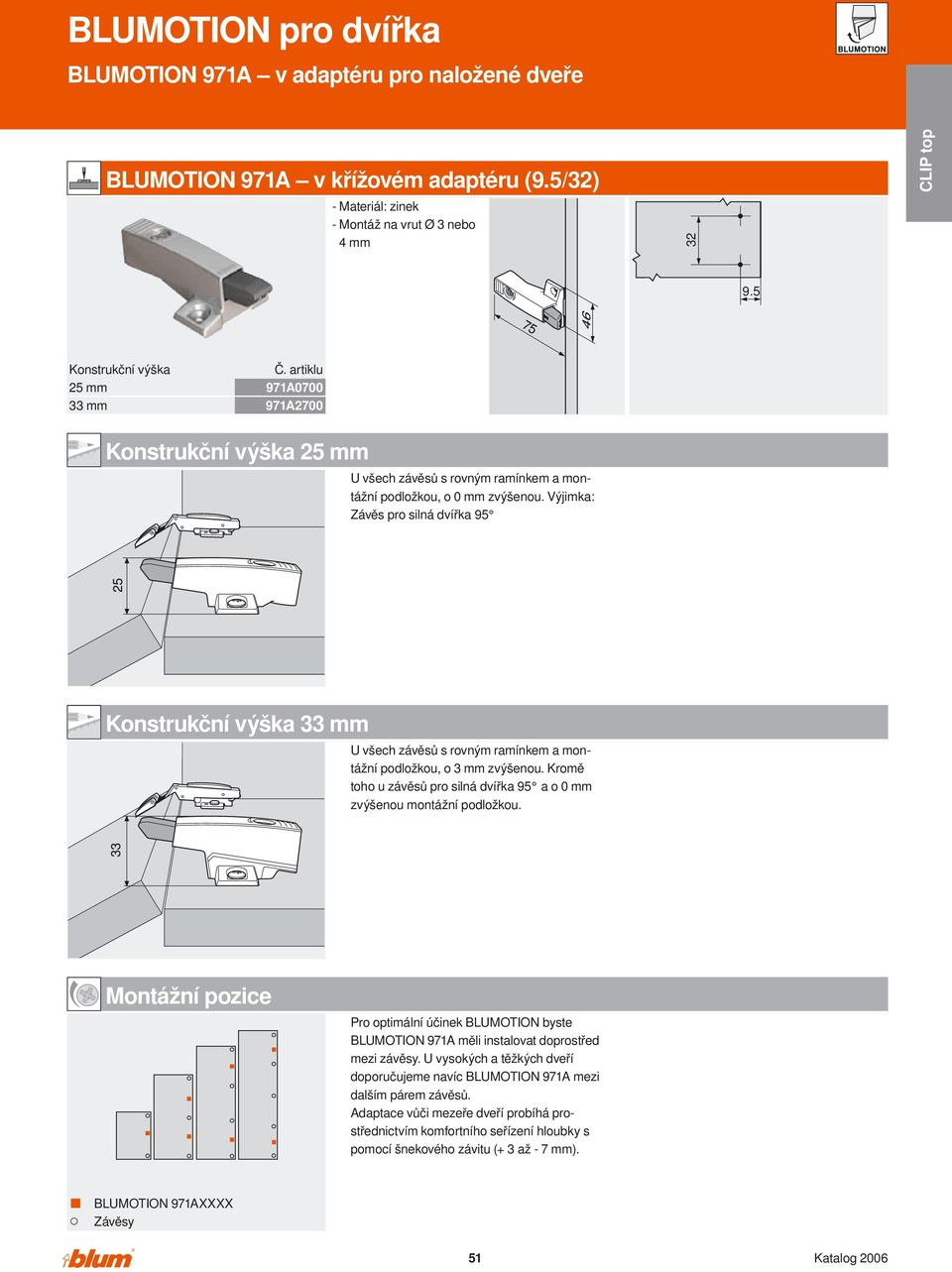

11 BLUMOTION pro dvířka BLUMOTION 97A v adaptéru pro naložené dveře BLUMOTION 97A v křížovém adaptéru (9./32) - Materiál: zinek - Montáž na vrut Ø 3 nebo 4 mm Konstrukční výška 2 mm 97A mm 97A2700 Konstrukční výška 2 mm U všech závěsů s rovným ramínkem a montážní podložkou, o 0 mm zvýšenou. Výjimka: Závěs pro silná dvířka 9 Konstrukční výška 33 mm U všech závěsů s rovným ramínkem a montážní podložkou, o 3 mm zvýšenou. Kromě toho u závěsů pro silná dvířka 9 a o 0 mm zvýšenou montážní podložkou. Montážní pozice Pro optimální účinek BLUMOTION byste BLUMOTION 97A měli instalovat doprostřed mezi závěsy. U vysokých a těžkých dveří doporučujeme navíc BLUMOTION 97A mezi dalším párem závěsů. Adaptace vůči mezeře dveří probíhá prostřednictvím komfortního seřízení hloubky s pomocí šnekového závitu ( 3 až - 7 mm). BLUMOTION 97AXXXX Závěsy

12 BLUMOTION pro dvířka BLUMOTION 970A k zavrtání, na straně závěsu Výrobek Popis Montážní pozice - BLUMOTION perfektní pohyb, měkce a tiše - Pro použití se závěsy - K navrtání nebo v kombinaci s adaptérem BLUMOTION 970A se vrtá na straně závěsu a zaručuje perfektní pohyb i v případě použití úhlových závěsů. Nejdříve byste měli BLUMOTION 970A navrtat na straně horní desky (půdy) korpusu. Správnou pozici předem definuje vzdálenost otvorů (BA). Není-li účinek BLUMOTION dostatečný, doporučujeme montáž přídavného BLUMOTION 970A na straně dna. K zavrtání Vzdálenost vyvrtaných otvorů BA min 0 BA Zpracování Vrtací šablona BLUMOTION pro dvířka (na straně závěsu) 439 PRO-CENTER 476 Ø0 BLUMOTION 970A RAL 70 šedá Plast Nº XX 970A002 XX Použití úhlového závěsu Vzdálenost otvorů BA (mm) S adaptérem Adaptéry Zpracování Úhelníková šablona 4 Vrtací šablona pro montážní podložky 438 PRO-CENTER 476 Přímé adaptéry MINIPRESS PRO 6 MINIPRESS P 494 MINIPRESS M 02 6 Křížové adaptéry 6 BLUMOTION 970A RAL 70 šedá Plast 970A002 2

13 BLUMOTION pro dvířka BLUMOTION 970A k zavrtání, na straně závěsu Standardní použití Zvýšení montážních podložek Vzdálenost otvorů BA (mm) Vzdálenost otvorů BA (mm) Vzdálenost otvorů BA (mm) Vzdálenost otvorů BA (mm) Vzdálenost otvorů BA (mm) 0 mm mm mm mm 4 0 * Použití úhlového závěsu * Vzdálenost Vzdálenost Vzdálenost Vzdálenost * otvorů BA otvorů BA otvorů BA otvorů BA (mm) (mm) (mm) (mm) Vzdálenost otvorů BA (mm) Standardní dveře 0 Nº 2 Nº 4 Nº 0 4 Nº 4 33 Nº Nº 24 Nº 3 Nº 9 4 Nº Nº Nº 23 Nº 8 4 Nº Nº 22 Nº 2 Nº 7 4 Nº Nº Nº 2 Nº Nº 6 4 Nº 4 33 Nº Nº 20 Nº 0 Nº Nº Nº Nº Nº 49 Nº 4 Nº Nº 6 4 Nº 8 Nº Nº 3 33 Nº Nº 4 0 Nº 7 Nº 47 Nº 2 33 Nº 33 Nº 6 Nº 46 Nº 33 Nº Nº Nº 3-0 Nº 4 4 Nº Nº 3 4 Nº Nº 2 4 Nº 32-2 Nº 4 Nº Nº Nº Nº 28-4 Nº 27-0 Nº 26 4 CRISTALLO Nº 0 33 Nº Nº Nº 0 33 Nº Nº Nº 06 Nº 07 Skleněná dvířka 0 Nº 76 Nº Nº 7 Nº Nº 74 2 Nº 73 Nº Nº 72 4 Nº 6 Nº 7 4 Nº 64 4 Nº 70 Nº Nº 69 Nº 62 Mini 0 Nº 99 Nº 9 Nº 83 4 Nº 98 Nº 90 Nº Nº 97 Nº 89 2 Nº 96 Nº 88 4 Nº 8 20 Nº 9 Nº 87 Nº 80 Nº 94 Nº 86 Nº 79 4 Nº 93 Nº 8 Nº Nº 92 Nº 84 Nº 77 * V případě odskočeného dna nebo větší mezery dveří je nutné adaptér odpovídajícím způsobem odsadit. 3

14 min. 0 BLUMOTION pro dvířka BLUMOTION 970. k zavrtání, na straně úchytky Výrobek Popis - BLUMOTION perfektní pohyb, měkce a tiše - Pro použití se závěsy - K navrtání nebo v kombinaci s adaptérem K zavrtání Plánování Zpracování Vrtací šablona BLUMOTION pro dvířka (na straně úchytky) 440 PRO-CENTER 476. BLUMOTION 970. RAL 70 šedá Plast S adaptérem BLUMOTION 970. RAL 70 šedá Plast Adaptéry Přímé adaptéry Křížové adaptéry 6 6 Zpracování Vrtací šablona BLUMOTION pro dvířka (na straně úchytky) 440 Úhelníková šablona 4 Vrtací šablona pro montážní podložky 438 PRO-CENTER 476 MINIPRESS PRO 6 MINIPRESS P 494 MINIPRESS M 02 4

15 BLUMOTION pro dvířka BLUMOTION 970. k zavrtání, na straně úchytky Montážní pozice Do korpusové šířky menší než 600 mm pro všechny závěsy BLUMOTION pro dveře je zkonstruován pro závěsy a pouze s nimi je zaručen perfektní, tichý a měkký pohyb. Optimální pozice Obecný pokyn pro montáž: Odstup k závěsu max. 600 mm Minizávěsy/závěsy pro skleněná dvířka: /2 šířka dveří V obvyklém případě stačí jeden BLUMOTION pro celá dvířka. Avšak některé faktory jako např. vysoká dvířka, nestabilní dvířka (dřevěný rám, spojená čela, dvířka s masivním hliněným rámečkem ap.) si mohou vyžádat použití druhého BLUMOTION. Možná pozice

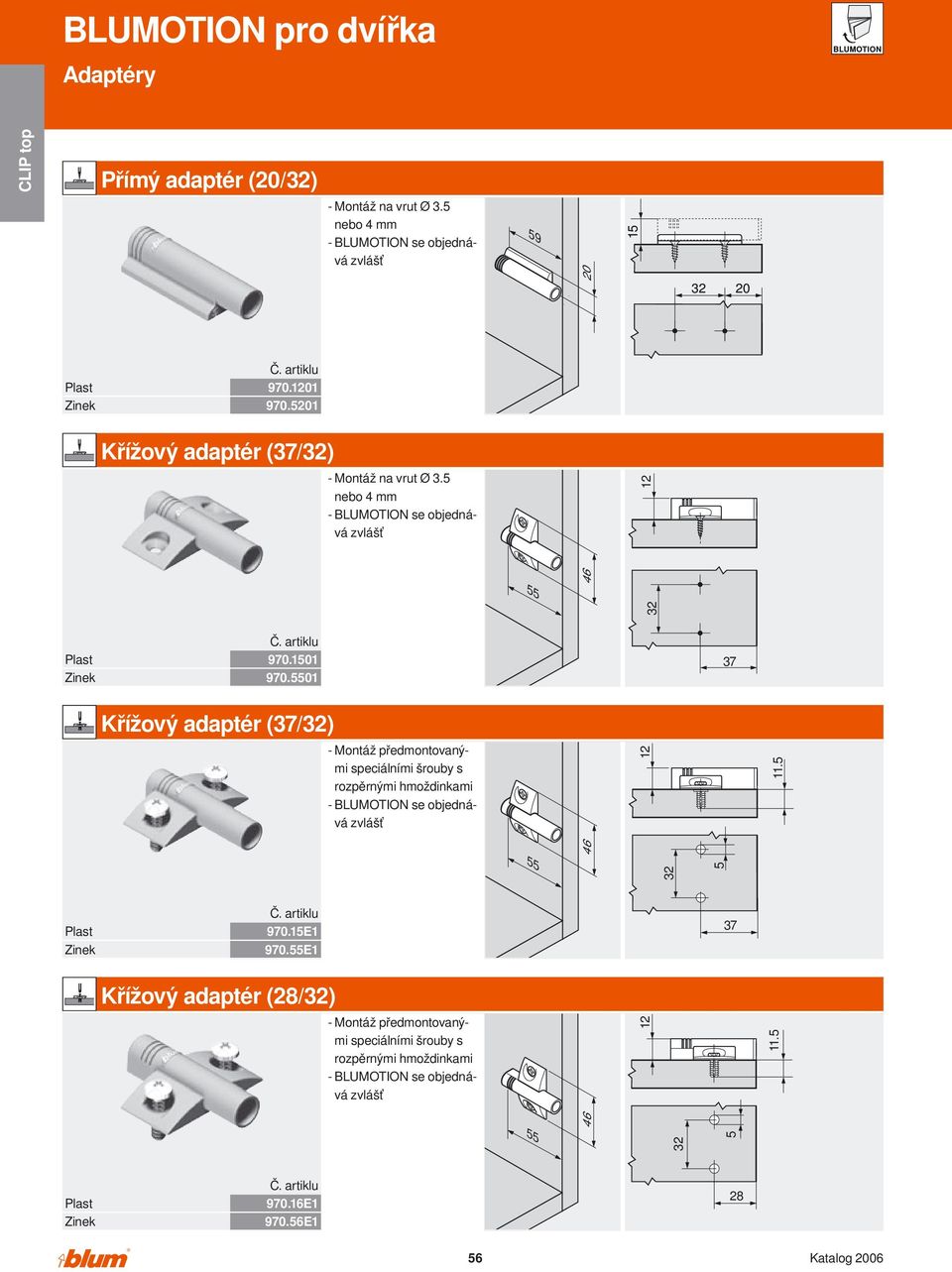

16 BLUMOTION pro dvířka Adaptéry Přímý adaptér (20/32) - Montáž na vrut Ø 3. nebo 4 mm - BLUMOTION se objednává zvlášť 9 20 Plast Zinek Křížový adaptér (/32) - Montáž na vrut Ø 3. nebo 4 mm - BLUMOTION se objednává zvlášť Plast Zinek Křížový adaptér (/32) - Montáž předmontovanými speciálními šrouby s rozpěrnými hmoždinkami - BLUMOTION se objednává zvlášť Plast 970.E Zinek 970.E Křížový adaptér (28/32) - Montáž předmontovanými speciálními šrouby s rozpěrnými hmoždinkami - BLUMOTION se objednává zvlášť Plast 970.6E Zinek 970.6E 28 6

17 BLUMOTION pro dvířka Adaptéry Křížový adaptér (9./32) - Montáž na vrut Ø 3. nebo Ø 4 mm - BLUMOTION se objednává zvlášť Plast Zinek Dvojitý křížový adaptér (/32) - Pro korpusy s dvěmi dvířky - Montáž na vrut Ø 3. nebo Ø 4 mm - BLUMOTION se objednává zvlášť Plast Dvojitý křížový adaptér (9./32) - Pro korpusy s dvěmi dvířky - Montáž s pomocí vrtů do dřevotřísky Ø 3. nebo Ø 4 mm - BLUMOTION se objednává zvlášť Zinek

18 BLUMOTION pro dvířka Montáž, demontáž a seřízení BLUMOTION 973A k nasazení pro standardní aplikace Montáž Demontáž BLUMOTION 973A k nasazení pro použití úhlových závěsů 2 Montáž BLUMOTION 973A k nasazení pro použití závěsů CRISTALLO Montáž BLUMOTION 97A v adaptéru pro naložené dveře Křížový adaptér Přímý adaptér 8

19 BLUMOTION pro dvířka Montáž, demontáž a seřízení BLUMOTION 970A k zavrtání, na straně závěsu Montáž zavrtáním Montáž s adaptérem BLUMOTION 970. k zavrtání, na straně úchytky Montáž zavrtáním Montáž s adaptérem 9

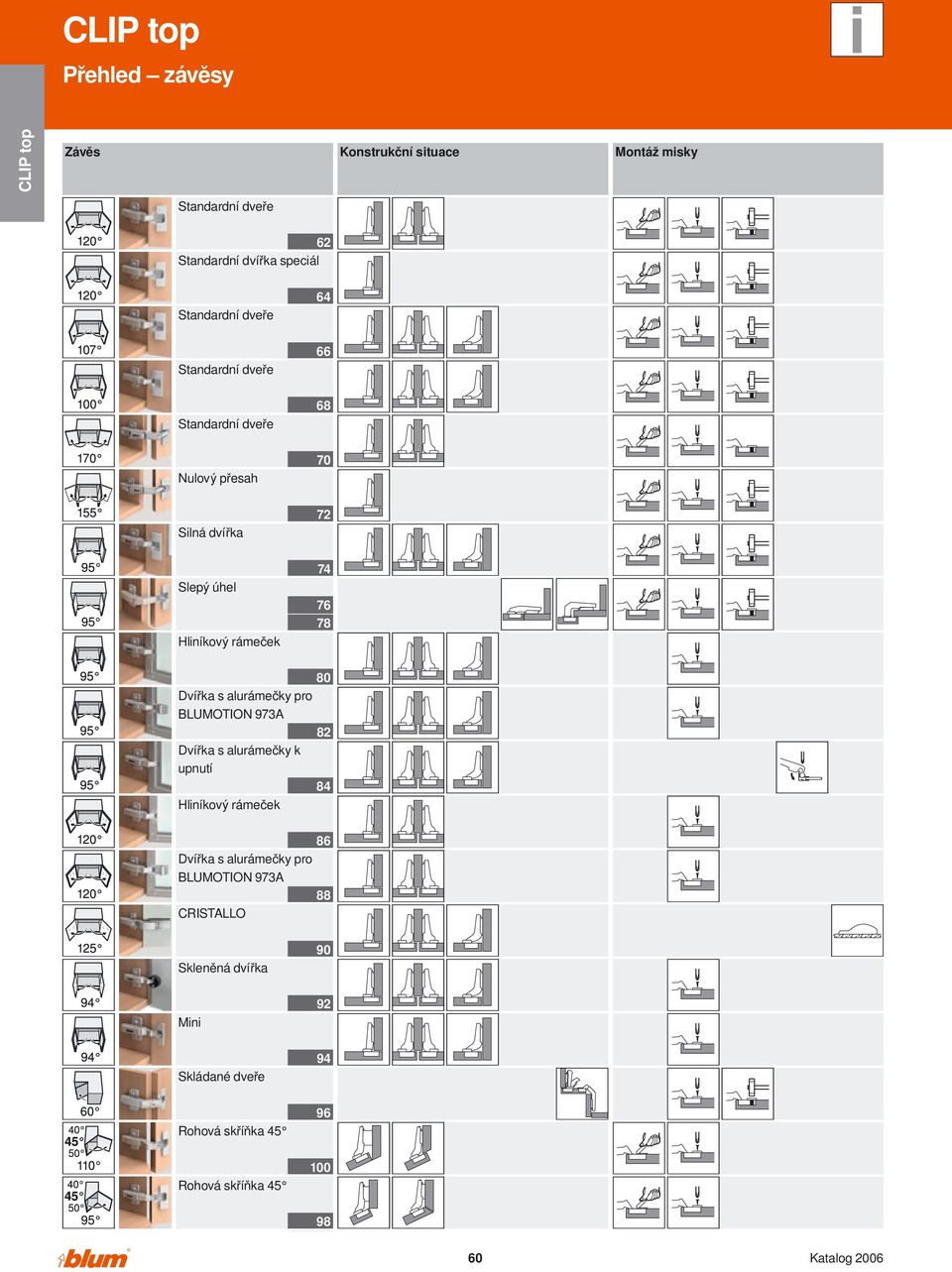

20 Přehled závěsy Závěs Konstrukční situace Montáž misky Standardní dveře 62 Standardní dvířka speciál Standardní dveře Standardní dveře Standardní dveře Nulový přesah Silná dvířka Slepý úhel Hliníkový rámeček Dvířka s alurámečky pro BLUMOTION 973A 82 Dvířka s alurámečky k upnutí 84 Hliníkový rámeček 86 Dvířka s alurámečky pro BLUMOTION 973A 88 CRISTALLO Skleněná dvířka Mini Skládané dveře Rohová skříňka 4 Rohová skříňka

21 Přehled použití úhlových závěsů Standardní dveře Nº 2 Nº 24 Nº 23 Nº 22 Nº 2 Nº 20 Nº Nº Nº 4 Nº 3 Nº 2 Nº Nº 0 Nº 49 Nº Nº 0 Nº 9 Nº 8 Nº 7 Nº 6 Nº Nº 4 Nº Nº 4 Nº 44 Nº 43 Nº 42 Nº 4 Nº 40 Nº 39 Nº Nº 6 Nº 60 Nº 9 Nº 8 Nº 7 Nº 6 Nº 0 Nº 7 Nº Nº 47 Nº Nº 2 Nº 0 3 Nº Nº Nº 3 Nº Nº 4 Nº 34 - Nº 3 Nº Nº 2 Nº Nº Nº 3-30 Nº 30-3 Nº Nº 28-4 Nº 27-0 Nº CRISTALLO 0 - Nº 0 Nº 04 Nº 03 Nº Nº 02 Nº 0 Nº 00 Nº Skleněná dvířka Nº 76 Nº 7 Nº 74 Nº 73 Nº 72 Nº 7 Nº 70 Nº Nº 68 Nº 67 Nº 66 Nº 6 Nº 64 Nº 63 Nº Mini Nº 99 Nº 98 Nº 97 Nº 96 Nº 9 Nº 94 Nº 93 Nº Nº 9 Nº 90 Nº 89 Nº 88 Nº 87 Nº 86 Nº 8 Nº Nº 83 Nº 82 Nº 8 Nº 80 Nº 79 Nº 78 Nº Počet závěsů Výška dvířek (mm) kg Počet závěsů je závislý na výšce dveří a jejich hmotnosti. Pro dobrou stabilitu dveří by měly být závěsy co nejdále od sebe. Údaje o zatížení a výšce se vztahují k šířce dveří do 600 mm. 6

22 Závěs, 20 Výrobek Popis Použití - Celokovový závěs, poniklovaný - Úhel otevření 20 - S komfortním nastavením hloubky pomocí šnekového závitu - S nebo bez zavírací mechaniky (pružina) - Montáž a demontáž dvířek na korpusu bez nářadí - Nastavitelnost ve třech směrech (s odpovídající montážní podložkou) - U techniky INSERTA navíc montáž misky bez nářadí Jak objednávat Naložené dveře Polonaložené dveře Vložené dveře INSERTA ová miska S pruž. ová miska Bez pruž. 7T90B 70T90BTL INSERTA ová miska S pruž. ová miska Bez pruž. 7T690B 70T690BTL Nutno použít závěs pro polonaložené dveře resp. montáž proti sobě a montážní podložku, zvýšenou o 9 mm Varianta ová miska S pruž. ová miska Bez pruž. 7T0 70T0.TL Závěs, 07 ová miska S pruž. ová miska Bez pruž. 7T60 70T60.TL 66 0 MZM MZM.000 Lisování Lisování ová miska S pruž. 7T80 ová miska S pruž. 7T680 BLUMOTION 973A Podrobné informace BLUMOTION 973A 973A000 Podrobné informace 973A0600 Ražená BP Při použití BLUMOTION 973A není zapotřebí žádná krytka! Potištěná BL Při použití BLUMOTION 973A není zapotřebí žádná krytka! Příslušenství misky Pro misku k našroubování a nalis. 70T04 3. x mm 3. x 7 mm Vruty do dřevotřísky Přehled 43 BLUMOTION pro dvířka 44 Montážní podložky 34 4 Příslušenství 42 Montáž a nastavení 44 Pomůcky pro zpracování 420 Další technické informace 0 62

23 Závěs, 20 Plánování Rozměry závěsu a výpočet mezery při nastavení ze závodu (zvýšení montážní podložky = 0 až 9 mm) Přesah dveří při plném otevření Naložené dveře Polonaložené dveře Vložené dveře F 3-6 min min 2.6 (2.8) 7 (6) 3.2 (7) (40.) F 30. F 7. F Mezera Polohu našroubování podložky odsaďte o sílu dveří. mm Odstup misky Naložení dveří Naložení dveří Naložení dveří Minimální mezera pro dveře se sraženými hranami (R = mm) Odstup misky Tloušťka dveří Doporučujeme montáž na zkoušku Možnosti nastavení - max. ± 3.0 mm Viz. montážní podložky - - ± 2.0 mm 3.0 mm mm Montáž šroubováním Montáž technikou INSERTA/nalisováním Rozměry misky 4 () INSERTA () INSERTA 63

24 Speciální závěs, 20 Výrobek Popis Použití - Celokovový závěs, poniklovaný - Závěs pro velké překrytí u silných korpusových stěn - Úhel otevření 20 - S komfortním nastavením hloubky pomocí šnekového závitu - Se zavírací mechanikou (pružina) - Montáž a demontáž dvířek na korpusu bez nářadí - Nastavitelnost ve třech směrech (s odpovídající montážní podložkou) - U techniky INSERTA navíc montáž misky bez nářadí Jak objednávat Naložené dveře INSERTA ová miska S pruž. 73T90B ová miska S pruž. 73T0 0 MZM.000 Lisování ová miska S pruž. 73T80 BLUMOTION 973A Podrobné informace 973A000 Ražená BP Při použití BLUMOTION 973A není zapotřebí žádná krytka! Příslušenství misky Pro misku k našroubování a nalis. 70T04 3. x mm 3. x 7 mm Vruty do dřevotřísky Přehled 43 BLUMOTION pro dvířka 44 Montážní podložky 34 4 Příslušenství 42 Montáž a nastavení 44 Pomůcky pro zpracování 420 Další technické informace 0 64

25 Speciální závěs, 20 Plánování Rozměry závěsu a výpočet mezery při nastavení ze závodu (montážní podložka = 0 mm) Přesah dveří při plném otevření Naložené dveře F F Mezera Odstup misky Naložení dveří Minimální mezera pro dveře se sraženými hranami (R = mm) Odstup misky Tloušťka dveří Doporučujeme montáž na zkoušku Možnosti nastavení - max. ± 3.0 mm Viz. montážní podložky - - ± 2.0 mm 3.0 mm mm Montáž šroubováním Montáž technikou INSERTA/nalisováním Rozměry misky 3-6 min min 2.6 (2.8) (6) 3.2 (7) (40.) 4 () INSERTA () INSERTA 6

26 Závěs, 07 Výrobek Popis Použití - Celokovový závěs, poniklovaný - Úhel otevření 07 - S komfortním nastavením hloubky pomocí šnekového závitu - S nebo bez zavírací mechaniky (pružina) - Montáž a demontáž dvířek na korpusu bez nářadí - Nastavitelnost ve třech směrech (s odpovídající montážní podložkou) - U techniky INSERTA navíc montáž misky bez nářadí Jak objednávat Naložené dveře Polonaložené dveře Vložené dveře INSERTA ová miska S pruž. 7T90B INSERTA ová miska S pruž. 7T690B INSERTA ová miska S pruž. ová miska Bez pruž. 7T790B 74T790BTL ová miska S pruž. 7T0 ová miska S pruž. 7T60 ová miska S pruž. ová miska Bez pruž. 7T70 74T70.TL 0 MZM MZM MZM.000 Lisování Lisování Lisování ová miska S pruž. 7T80 ová miska S pruž. 7T680 ová miska S pruž. 7T780 BLUMOTION 973A Podrobné informace BLUMOTION 973A 973A000 Podrobné informace BLUMOTION 973A 973A0600 Podrobné informace 973A0700 Ražená BP Při použití BLUMOTION 973A není zapotřebí žádná krytka! Potištěná BL Při použití BLUMOTION 973A není zapotřebí žádná krytka! Potištěná BL Při použití BLUMOTION 973A není zapotřebí žádná krytka! Příslušenství misky Pro misku k našroubování a nalis. 70T04 3. x mm 3. x 7 mm Vruty do dřevotřísky Omezovač úhlu otevření 86 Plast Černý Přehled 43 BLUMOTION pro dvířka 44 Montážní podložky 34 4 Příslušenství 42 Montáž a nastavení 44 Pomůcky pro zpracování 420 Další technické informace 0 66

27 Závěs, 07 Plánování Rozměry závěsu a výpočet mezery při nastavení ze závodu (montážní podložka = 0 mm) Přesah dveří při plném otevření Naložené dveře Polonaložené dveře Vložené dveře F 3-6 min. 3-6 min. (2) 7 (6) 3.2 (7) (40.) F 28 F 7 F Mezera Polohu našroubování podložky odsaďte o sílu dveří. mm Odstup misky Naložení dveří Naložení dveří Naložení dveří Minimální mezera pro dveře se sraženými hranami (R = mm) Odstup misky Tloušťka dveří Doporučujeme montáž na zkoušku Možnosti nastavení - max. ± 3.0 mm Viz. montážní podložky - - ± 2.0 mm 3.0 mm mm Montáž šroubováním Montáž technikou INSERTA/nalisováním Rozměry misky 4 () INSERTA () INSERTA 67

28 CLIP Závěs, 00 Výrobek Popis Použití - Celokovový závěs, poniklovaný - Úhel otevření 00 - S nebo bez zavírací mechaniky (pružina) - Montáž a demontáž dvířek na korpusu bez nářadí - Nastavitelnost ve třech směrech (s odpovídající montážní podložkou) - U techniky INSERTA navíc montáž misky bez nářadí Jak objednávat Naložené dveře Polonaložené dveře Vložené dveře INSERTA ová miska S pruž. 7M290B INSERTA ová miska S pruž. 7M2690B INSERTA ová miska S pruž. 7M2790B ová miska S pruž. ová miska Bez pruž. 7M20 70M20 ová miska S pruž. ová miska Bez pruž. 7M260 70M260 ová miska S pruž. ová miska Bez pruž. 7M270 70M270 MZM.00 MZM.00 MZM.00 Lisování Lisování Lisování ová miska S pruž. ová miska Bez pruž. 7M280 70M280 ová miska S pruž. ová miska Bez pruž. 7M M2680 ová miska S pruž. ová miska Bez pruž. 7M M2780 BLUMOTION 973A Podrobné informace BLUMOTION 973A 973A000 Podrobné informace BLUMOTION 973A 973A0600 Podrobné informace 973A0700 Ražená 90M203 90M203.BP Při použití BLUMOTION 973A není zapotřebí žádná krytka! 94M3603 Při použití BLUMOTION 973A není zapotřebí žádná krytka! 94M3603 Při použití BLUMOTION 973A není zapotřebí žádná krytka! Příslušenství Vruty do dřevotřísky 3. x mm 3. x 7 mm Přehled 43 BLUMOTION pro dvířka 44 Montážní podložky 34 4 Příslušenství 42 Montáž a nastavení 44 Pomůcky pro zpracování 420 Další technické informace 0 68

29 CLIP Závěs, 00 Plánování Rozměry závěsu a výpočet mezery při nastavení ze závodu (montážní podložka = 0 mm) Přesah dveří při plném otevření Naložené dveře Polonaložené dveře Vložené dveře F. 3-6 min min 0. () 7 (6) 3.2 (7) (40.) F 27 7 F F Mezera Polohu našroubování podložky odsaďte o sílu dveří. mm Odstup misky Naložení dveří Naložení dveří Naložení dveří Minimální mezera pro dveře se sraženými hranami (R = mm) Odstup misky Tloušťka dveří Doporučujeme montáž na zkoušku Možnosti nastavení - max. ± 3.0 mm Viz. montážní podložky - - ± 2.0 mm 3.0 mm -.0 mm Montáž šroubováním Montáž technikou INSERTA/nalisováním Rozměry misky 4 () INSERTA () INSERTA 69

30 Závěs, 70 Výrobek Popis Použití - Celokovový závěs, poniklovaný - Úhel otevření 70 - S komfortním nastavením hloubky pomocí šnekového závitu - S nebo bez zavírací mechaniky (pružina) - Montáž a demontáž dvířek na korpusu bez nářadí - Nastavitelnost ve třech směrech (s odpovídající montážní podložkou) - U techniky INSERTA navíc montáž misky bez nářadí Jak objednávat Naložené dveře Polonaložené dveře Vložené dveře INSERTA Zinková miska S pruž. Zinková miska Bez pruž. 7T640B 70T640B INSERTA Zinková miska S pruž. Zinková miska Bez pruž. 7T6640B 70T6640B Nutno použít závěs pro polonaložené dveře resp. montáž proti sobě a montážní podložku, zvýšenou o 9 mm ová miska S pruž. ová miska Bez pruž. 7T60 70T60 ová miska S pruž. ová miska Bez pruž. 7T660 70T660 8 MZM.008 Lisování ová miska S pruž. 7T680 Zpracování pouze s matricí 8 MZM.008 Lisování ová miska S pruž. 7T6680 Zpracování pouze s matricí BLUMOTION 973A Podrobné informace BLUMOTION 973A 973A6000 Podrobné informace 973A6000 Potištěná BL Při použití BLUMOTION 973A není zapotřebí žádná krytka! Potištěná BL Při použití BLUMOTION 973A není zapotřebí žádná krytka! Příslušenství Omezovač úhlu otevření 30 Plast Černý x mm 3. x 7 mm Vruty do dřevotřísky Upozornění 3 Přehled 43 BLUMOTION pro dvířka 44 Montážní podložky 34 4 Příslušenství 42 Montáž a nastavení 44 Pomůcky pro zpracování 420 Další technické informace 0 70

31 Závěs, 70 Plánování Rozměry závěsu a výpočet mezery při nastavení ze závodu (zvýšení montážní podložky = 0 až 9 mm) Přesah dveří při úhlu otevření 90 Naložené dveře Polonaložené dveře Vložené dveře max 6 max 7 max F 3-8 min. 3-8 min. 7 (6) 2.2 (7.) (47) F F F Mezera Polohu našroubování podložky odsaďte o sílu dveří. mm Odstup misky Naložení dveří Naložení dveří Naložení dveří Minimální mezera pro dveře se sraženými hranami (R = mm) Do síly dveří 2 mm není potřeba žádná mezera. Od síly dveří 22 mm doporučujeme vyzkoušet. Zkosený řez (řezání na pokos) na levém i na pravém boku korpusu, ne nahoře a dole. 66 max R. 8. Závěs pro polonal. dv. O 6 mm zvýšená montážní podl. 7H960 Omezovač úhlu otevření Možnosti nastavení - max. ± 3.0 mm Viz. montážní podložky - - ± 2.0 mm 3.0 mm mm Montáž šroubováním Montáž technikou INSERTA/nalisováním Rozměry misky 4 ová miska () INSERTA 7

32 S nulovým přesahem Výrobek Popis Použití - Celokovový závěs, poniklovaný - Úhel otevření - Pro skříně s vnitřními a policovými výsuvy - S komfortním nastavením hloubky pomocí šnekového závitu - Se zavírací mechanikou (pružina) - Montáž a demontáž dvířek na korpusu bez nářadí - Nastavitelnost ve třech směrech (s odpovídající montážní podložkou) - U techniky INSERTA navíc montáž misky bez nářadí Jak objednávat Naložené dveře INSERTA Zinková miska S pruž. 7T740B Zinková miska S pruž. 7T700 7 MZM.007 Lisování Zinková miska S pruž. 7T730B BLUMOTION 973A Podrobné informace 973A6000 Potištěná BL Při použití BLUMOTION 973A není zapotřebí žádná krytka! Příslušenství Vruty do dřevotřísky 3. x mm 3. x 7 mm Přehled 43 BLUMOTION pro dvířka 44 Montážní podložky 34 4 Příslušenství 42 Montáž a nastavení 44 Pomůcky pro zpracování 420 Další technické informace 0 72

33 S nulovým přesahem Plánování Rozměry závěsu a výpočet mezery při nastavení ze závodu (montážní podložka = 0 mm) Přesah dveří při úhlu otevření 90 Naložené dveře max F F Mezera Odstup misky Naložení dveří Minimální mezera pro dveře se sraženými hranami (R = mm) Do síly dveří 24 mm není potřeba žádná mezera. Od síly dveří 24 mm doporučujeme vyzkoušet. Možnosti nastavení - max. ± 3.0 mm Viz. montážní podložky - - ± 2.0 mm 3.0 mm mm Montáž šroubováním Montáž technikou INSERTA/nalisováním Rozměry misky 3-6 min. (.7) 9. 7 (6) 3.2 (7.) () INSERTA () INSERTA 73

34 Závěs pro silné dveře Výrobek Popis Použití - Celokovový závěs, poniklovaný - Závěs pro silná a profilovaná dvířka - Úhel otevření 9 - S komfortním nastavením hloubky pomocí šnekového závitu - Se zavírací mechanikou (pružina) - Montáž a demontáž dvířek na korpusu bez nářadí - Nastavitelnost ve třech směrech (s odpovídající montážní podložkou) - U techniky INSERTA navíc montáž závěsu do dveří bez nářadí Jak objednávat Naložené dveře Polonaložené dveře Vložené dveře INSERTA ová miska S pruž. 7T990B INSERTA ová miska S pruž. 7T9690B INSERTA ová miska S pruž. 7T9790B ová miska S pruž. 7T90 ová miska S pruž. 7T960 ová miska S pruž. 7T970 MZM.00 MZM.00 MZM.00 Lisování Lisování Lisování ová miska S pruž. 7T980 ová miska S pruž. 7T9680 ová miska S pruž. 7T9780 BLUMOTION 973A Podrobné informace BLUMOTION 973A 973A000 Podrobné informace BLUMOTION 973A 973A0600 Podrobné informace 973A0700 Potištěná BL Při použití BLUMOTION 973A není zapotřebí žádná krytka! Potištěná BL Při použití BLUMOTION 973A není zapotřebí žádná krytka! Potištěná BL Při použití BLUMOTION 973A není zapotřebí žádná krytka! Příslušenství misky Pro misku k našroubování a nalis. 70T04 3. x mm 3. x 7 mm Vruty do dřevotřísky Přehled 43 BLUMOTION pro dvířka 44 Montážní podložky 34 4 Příslušenství 42 Montáž a nastavení 44 Pomůcky pro zpracování 420 Další technické informace 0 74

35 Závěs pro silné dveře Plánování Rozměry závěsu a výpočet mezery při nastavení ze závodu (montážní podložka = 0 mm) Přesah dveří při plném otevření Naložené dveře Polonaložené dveře Vložené dveře F 24. F 3-7 min min 2 (2.6) 7 (6) 3.2 (7) (40.) F F Mezera Polohu našroubování podložky odsaďte o sílu dveří. mm Odstup misky Naložení dveří Naložení dveří Naložení dveří Minimální mezera pro dveře se sraženými hranami (R = mm) Odstup misky Tloušťka dveří Možnosti nastavení - max. ± 3.0 mm Viz. montážní podložky - - ± 2.0 mm 3.0 mm mm Montáž šroubováním Montáž technikou INSERTA/nalisováním Rozměry misky 4 () INSERTA () INSERTA 7

36 Závěs pro slepý úhel, vložený Výrobek Popis Použití - Celokovový závěs, poniklovaný - Závěs pro konstrukce se slepým úhlem - Úhel otevření 9 - S komfortním nastavením hloubky pomocí šnekového závitu - Se zavírací mechanikou (pružina) - Montáž a demontáž dvířek na korpusu bez nářadí - Nastavitelnost ve třech směrech (s odpovídající montážní podložkou) - U techniky INSERTA navíc montáž závěsu do dveří bez nářadí Jak objednávat Vložená dvířka INSERTA ová miska S pruž. 79T990B ová miska S pruž. 79T90 MZM.00 Lisování ová miska S pruž. 79T980 BLUMOTION 970A Podrobné informace 970A002 2 Ražená BP Příslušenství misky Pro misku k našroubování a nalis. 70T04 3. x mm 3. x 7 mm Vruty do dřevotřísky Přehled 43 BLUMOTION pro dvířka 44 Montážní podložky 34 4 Příslušenství 42 Montáž a nastavení 44 Pomůcky pro zpracování 420 Další technické informace 0 76

37 Závěs pro slepý úhel, vložený Plánování Rozměry závěsu a výpočet mezery při nastavení ze závodu (montážní podložka = 3 mm) Přesah dveří při plném otevření Vložená dvířka min 70 Standardní polohu pro našroubování podložky posuňte o. mm (= 2. mm) ke hraně slepého čela! Používejte jen podložky zvýšené o 3 mm, pak je vnitřní plocha dveří zároveň s vnitřní plochou slepého čela. F Mezera F Minimální mezera pro dveře se sraženými hranami (R = mm) Odstup misky Tloušťka dveří Doporučujeme montáž na zkoušku Možnosti nastavení - max. ± 3.0 mm Viz. montážní podložky - - ± 2. mm ±.0 mm Montáž šroubováním Montáž technikou INSERTA/nalisováním Rozměry misky 3-7 min min 2 (2.6) (6) 3.2 (7) (40.) 4 () INSERTA () INSERTA 77

38 Závěs pro slepý úhel, naložený Výrobek Popis Použití - Celokovový závěs, poniklovaný - Závěs pro konstrukce se slepým úhlem pro naložená dvířka - Úhel otevření 9 - S komfortním nastavením hloubky pomocí šnekového závitu - Se zavírací mechanikou (pružina) - Montáž a demontáž dvířek na korpusu bez nářadí - Nastavitelnost ve třech směrech (s odpovídající montážní podložkou) - U techniky INSERTAnavíc montáž závěsu do dveří bez nářadí Jak objednávat Naložená dvířka INSERTA ová miska S pruž. 79T9990B ová miska S pruž. 79T990. MZM.00 Lisování ová miska S pruž. 79T9980. BLUMOTION 970A Podrobné informace 970A002 2 Ražená BP Příslušenství misky Pro misku k našroubování a nalis. 70T04 3. x mm 3. x 7 mm Vruty do dřevotřísky Přehled 43 BLUMOTION pro dvířka 44 Montážní podložky 34 4 Příslušenství 42 Montáž a nastavení 44 Pomůcky pro zpracování 420 Další technické informace 0 78

39 Závěs pro slepý úhel, naložený Plánování Rozměry závěsu a výpočet mezery při nastavení ze závodu (montážní podložka = 3 mm) Přesah dveří při plném otevření Naložená dvířka min Tloušťka rámečku RS 6 mm mm 22 mm Zvýšení montážních podložek 6 mm 3 mm 0 mm (RS) Minimální mezera pro dveře se sraženými hranami (R = mm) Odstup misky Tloušťka dveří Doporučujeme montáž na zkoušku Možnosti nastavení - max. ± 3.0 mm Viz. montážní podložky - - ± 2. mm ± 2.0 mm Montáž šroubováním Montáž technikou INSERTA/nalisováním Rozměry misky 3-7 min min 2 (2.6) (6) 3.2 (7) (40.) 4 () INSERTA () INSERTA 79

40 Závěs, 9, pro dvířka alurámečky Výrobek Popis Použití - Závěs pro dvířka s úzkým hliníkovým rámečkem - Úhel otevření 9 - S komfortním nastavením hloubky pomocí šnekového závitu - Se zavírací mechanikou (pružina) - Montáž a demontáž dvířek na korpusu bez nářadí - Nastavitelnost ve třech směrech (s odpovídající montážní podložkou) - Připevňovací šroubky jsou přiloženy Jak objednávat Naložené dveře Polonaložené dveře Vložené dveře Zinková miska S pruž. 7T90A Zinková miska S pruž. 7T960A Zinková miska S pruž. 7T970A BLUMOTION 970A Podrobné informace BLUMOTION 970A 970A002 2 Podrobné informace BLUMOTION 970A 970A002 2 Podrobné informace 970A002 2 Potištěná BL Potištěná BL Potištěná BL Příslušenství Přehled 43 BLUMOTION pro dvířka 44 Montážní podložky 34 4 Příslušenství 42 Montáž a nastavení 44 Pomůcky pro zpracování 420 Další technické informace 0 80

41 Závěs, 9, pro dvířka alurámečky Plánování Rozměry závěsu a výpočet mezery při nastavení ze závodu (montážní podložka = 0 mm) Přesah dveří při plném otevření Naložené dveře Polonaložené dveře Vložené dveře F F Mezera Polohu našroubování podložky odsaďte o sílu rámečku. mm Minimální mezera (F) pro dvířka s hliníkovým rámečkem RS RB F RB Šířka rámu RS tloušťka rámečku Doporučujeme montáž na zkoušku Možnosti nastavení - max. ± 3.0 mm Viz. montážní podložky -22 RB Ø 7 ± 0. ± ± 2.0 mm 3.0 mm mm Montáž šroubováním Montáž RB A Šířka rámu.6 Miska závěsu by se měla opírat ve vyfrézovaném otvoru A 8

42 Závěs, 9, pro dvířka s alurámečky, pro BLUMOTION Výrobek Popis Použití - Závěs pro malá dvířka s úzkým hliníkovým rámečkem s novou miskou pro BLUMOTION 973A. - Úhel otevření 9 - S komfortním nastavením hloubky pomocí šnekového závitu - Se zavírací mechanikou (pružina) - Montáž a demontáž dvířek na korpusu bez nářadí - Nastavitelnost ve třech směrech (s odpovídající montážní podložkou) - Připevňovací šroubky jsou přiloženy Jak objednávat Naložené dveře Polonaložené dveře Vložené dveře Zinková miska S pruž. 7T90AB Zinková miska S pruž. 7T960AB Zinková miska S pruž. 7T970AB BLUMOTION 973A Podrobné informace BLUMOTION 973A 973A000 Podrobné informace BLUMOTION 973A 973A0600 Podrobné informace 973A0700 Potištěná BL Při použití BLUMOTION 973A není zapotřebí žádná krytka! Potištěná BL Při použití BLUMOTION 973A není zapotřebí žádná krytka! Potištěná BL Při použití BLUMOTION 973A není zapotřebí žádná krytka! Příslušenství Přehled 43 BLUMOTION pro dvířka 44 Montážní podložky 34 4 Příslušenství 42 Montáž a nastavení 44 Pomůcky pro zpracování 420 Další technické informace 0 82

43 Závěs, 9, pro dvířka s alurámečky, pro BLUMOTION Plánování Rozměry závěsu a výpočet mezery při nastavení ze závodu (montážní podložka = 0 mm) Přesah dveří při plném otevření Naložené dveře Polonaložené dveře Vložené dveře F Mezera Polohu našroubování podložky odsaďte o sílu rámečku. mm Minimální mezera (F) pro dvířka s hliníkovým rámečkem RS RB F RB Šířka rámu RS tloušťka rámečku Doporučujeme montáž na zkoušku Možnosti nastavení - max. ± 3.0 mm Viz. montážní podložky -22 RB Ø 7 ± 0. ± ± 2.0 mm 3.0 mm mm Montáž šroubováním Montáž RB A Šířka rámu.6 Miska závěsu by se měla opírat ve vyfrézovaném otvoru A 83

44 Závěs, 9, pro dvířka s alurámečky, k upnutí Výrobek Popis Použití - Celokovový závěs, poniklovaný - Závěs pro dvířka s úzkým hliníkovým rámečkem - S miskou k nasazení do hliníkového profilu (není potřeba vrtat rámeček) - Úhel otevření 9 - S komfortním nastavením hloubky pomocí šnekového závitu - Se zavírací mechanikou (pružina) - Montáž a demontáž dvířek na korpusu - Nastavitelnost ve třech směrech (s odpovídající montážní podložkou) Jak objednávat Naložené dveře Polonaložené dveře Vložené dveře Upnutí Zinková miska S pruž. 7T90A.22 Upnutí Zinková miska S pruž. 7T960A.22 Upnutí Zinková miska S pruž. 7T970A.22 BLUMOTION 970. Podrobné informace BLUMOTION Podrobné informace BLUMOTION Podrobné informace Potištěná BL Potištěná BL Potištěná BL Nutné zvýšení montážních podložek: 3 mm Příslušenství Přehled 43 BLUMOTION pro dvířka 44 Montážní podložky 34 4 Příslušenství 42 Montáž a nastavení 44 Pomůcky pro zpracování 420 Další technické informace 0 84

45 Závěs, 9, pro dvířka s alurámečky, k upnutí Plánování Rozměry závěsu a výpočet mezery při nastavení ze závodu (zvýšení montážní podložky = 0 až 3 mm) Přesah dveří při plném otevření Naložené dveře Polonaložené dveře Vložené dveře Polohu našroubování podložky odsaďte o sílu rámečku. mm Minimální mezera (F) pro dvířka s hliníkovým rámečkem F max. 3. max. 2 RS RB RB Šířka rámu RS tloušťka rámečku Doporučujeme montáž na zkoušku Možnosti nastavení - max. ± 3.0 mm Viz. montážní podložky - - ± 2.0 mm 3.0 mm mm Tvar drážky Montáž min

46 Závěs, 20, pro dvířka s alurámečky Výrobek Popis Použití - Závěs pro dvířka s úzkým hliníkovým rámečkem - Úhel otevření 20 - S komfortním nastavením hloubky pomocí šnekového závitu - Se zavírací mechanikou (pružina) - Montáž a demontáž dvířek na korpusu bez nářadí - Nastavitelnost ve třech směrech (s odpovídající montážní podložkou) - Připevňovací šroubky jsou přiloženy Jak objednávat Naložené dveře Polonaložené dveře Vložené dveře Zinková miska S pruž. Zinková miska Bez pruž. 73T0A 72T0A Zinková miska S pruž. 7T60A Nutno použít závěs pro polonaložené dveře resp. montáž proti sobě a montážní podložku, zvýšenou o 9 mm BLUMOTION 970A Podrobné informace BLUMOTION 970A 970A002 2 Podrobné informace 970A002 2 Varianta Závěs, 9, pro dvířka alurámečky 80 Ražená BP Potištěná BL Příslušenství Přehled 43 BLUMOTION pro dvířka 44 Montážní podložky 34 4 Příslušenství 42 Montáž a nastavení 44 Pomůcky pro zpracování 420 Další technické informace 0 86

47 Závěs, 20, pro dvířka s alurámečky Plánování Rozměry závěsu a výpočet mezery při nastavení ze závodu (zvýšení montážní podložky = 0 až 9 mm) Přesah dveří při plném otevření Naložené dveře Polonaložené dveře Vložené dveře F Mezera Polohu našroubování podložky odsaďte o sílu rámečku. mm 29 Minimální mezera (F) pro dvířka s hliníkovým rámečkem RS RB F RB Šířka rámu RS tloušťka rámečku Doporučujeme montáž na zkoušku Možnosti nastavení - max. ± 3.0 mm Viz. montážní podložky ± 0. Ø 7. R4 R ± 2.0 mm 3.0 mm mm Montáž šroubováním Montáž Při změně síly materiálu je nutné přizpůsobit parametry pro zpracování. 87

48 Závěs, 20, pro dvířka s alurámečky, pro BLUMOTION Výrobek Popis Použití - Závěs pro malá dvířka s úzkým hliníkovým rámečkem s novou miskou pro BLUMOTION 973A. - Úhel otevření 20 - S komfortním nastavením hloubky pomocí šnekového závitu - Se zavírací mechanikou (pružina) - Montáž a demontáž dvířek na korpusu bez nářadí - Nastavitelnost ve třech směrech (s odpovídající montážní podložkou) - Připevňovací šroubky jsou přiloženy Jak objednávat Naložené dveře Polonaložené dveře Vložené dveře Zinková miska S pruž. 73T0AB Zinková miska S pruž. 7T60AB Nutno použít závěs pro polonaložené dveře resp. montáž proti sobě a montážní podložku, zvýšenou o 9 mm BLUMOTION 973A Podrobné informace BLUMOTION 973A 973A000 Podrobné informace 973A0600 Varianta Závěs, 9, pro dvířka s alurámečky, pro BLUMOTION 82 Ražená BP Při použití BLUMOTION 973A není zapotřebí žádná krytka! Potištěná BL Při použití BLUMOTION 973A není zapotřebí žádná krytka! Příslušenství Přehled 43 BLUMOTION pro dvířka 44 Montážní podložky 34 4 Příslušenství 42 Montáž a nastavení 44 Pomůcky pro zpracování 420 Další technické informace 0 88

49 Závěs, 20, pro dvířka s alurámečky, pro BLUMOTION Plánování Rozměry závěsu a výpočet mezery při nastavení ze závodu (zvýšení montážní podložky = 0 až 9 mm) Přesah dveří při plném otevření Naložené dveře Polonaložené dveře Vložené dveře F Mezera Polohu našroubování podložky odsaďte o sílu rámečku. mm Minimální mezera (F) pro dvířka s hliníkovým rámečkem RS RB F RB Šířka rámu RS tloušťka rámečku Doporučujeme montáž na zkoušku Možnosti nastavení 90 Ø 7± R4 2. R max. ± 3.0 mm Viz. montážní podložky - - ± 2.0 mm 3.0 mm mm Montáž šroubováním Montáž Při změně síly materiálu je nutné přizpůsobit parametry pro zpracování. 89

50 Závěs CRISTALLO Výrobek Popis Použití - Závěs pro skleněné a zrcadlové dveře - Úhel otevření 2 - S komfortním nastavením hloubky pomocí šnekového závitu - S nebo bez zavírací mechaniky (pružina) - Montáž a demontáž dvířek na korpusu bez nářadí - Upevnění misky závěsu na dveře lepením, bez vrtání do skla - Montáž závěsu do misky bez nářadí - Nastavitelnost ve třech směrech (s odpovídající montážní podložkou) Jak objednávat Různé situace naložení jsou dosaženy dle polohy nalepení. CRISTALLO 2 Závěs S pruž. 79C40BT Bez pruž. 78C40BT Vyloučení záruky Při odborném zpracování na k tomu vhodných skleněných a zrcadlových dveřích splňuje závěs CRISTALLO potřebné požadavky na pevnost spojení. Miska CRISTALLO K nalepení Zinek Matná, poniklovaná 78C468 Doporučená montážní podložka Poniklovaná 73L8300 Zinek Poniklovaná 7L8300 BLUMOTION 973A Podrobné informace 973A Toto je kontrolováno trvale prováděnými interními testy a externími zkouškami. Na základě průzkumů a výsledků švýcarského Ústavu pro testování a výzkum materiálů (EMPA) byla úspěšně prověřena: - Statická a dynamická odolnost EMPA-zkušební zpráva č z Odolnost proti vlivu chemických čistících přípravků EMPA-zkušební zpráva č z Prosíme o pochopení, že nedává záruku na použité lepidlo a způsob lepení, popř. nemůže převzít záruku za bezvýhradné splnění všech nároků. Potištěná BL Při použití BLUMOTION 973A není zapotřebí žádná krytka! Příslušenství Přehled 43 BLUMOTION pro dvířka 44 Montážní podložky 34 4 Příslušenství 42 Montáž a nastavení 44 Pomůcky pro zpracování 420 Další technické informace 0 90

51 Závěs CRISTALLO Plánování Rozměry závěsu a výpočet mezery při nastavení ze závodu (montážní podložka = 0 mm) Přesah dveří při plném otevření Naložené dveře Polonaložené dveře Vložené dveře A A A TA 3-6 TE 2. TA A = mm s montážní podložkou A28 A = 46 mm s montážní podložkou A A = mm s montážní podložkou A28 A = 46 mm s montážní podložkou A A = 38 mm síla dveří s montážní podl. A28 A = 47 mm síla dveří s montážní podl. A Vzdálenost nalepení Naložení dveří TA Z důvodu nebezpečí rozbití skleněných a zrcadlových dvířek musí být zvolena přiměřeně velká vzdálenost nalepení (orientační hodnota min. 2 mm). TE A Přesah dvířek (v závislosti na naložení dveří) Rozměr od středu vrtání montážní podložky k přední hraně korpusu Vzdálenost nalepení TA K K = max. 6. Naložení dveří (TA) je určeno vzdáleností nalepení (K). Vzdálenost nalepení K (min. 0, max. 6.) = TA 2. Upozornění ke zpracování: Obraťte se, prosím, na svého dodavatele skel nebo dveří s příslušným dotazem na výběr a použití lepidla k připevnění misky na skleněné a zrcadlové dveře. Možnosti nastavení - max. ± 3.0 mm Viz. montážní podložky - - ± 2.0 mm 3.0 mm -.0 mm 6 Montáž Demontáž 9

52 Závěs pro skleněné dveře Výrobek Popis Použití - Závěs pro skleněné dveře - Úhel otevření 94 - S komfortním nastavením hloubky pomocí šnekového závitu - Se zavírací mechanikou (pružina) - Montáž a demontáž dvířek na korpusu bez nářadí - Nastavitelnost ve třech směrech (s odpovídající montážní podložkou) - Pro sílu skla od 4. do 7 mm - Šrouby pro upevnění misky jsou přiloženy Jak objednávat Naložené dveře Polonaložené dveře Vložené dveře Plastová miska S pruž. 7T400 Plastová miska S pruž. 7T4200 Plastová miska S pruž. 7T4300 BLUMOTION 97A Podrobné informace BLUMOTION 970A 97AXXXX 0 Podrobné informace BLUMOTION 970A 970A002 2 Podrobné informace 970A002 2 Potištěná BL Potištěná BL Potištěná BL Příslušenství misky Materiál: Černá Zlatá Chrom. Lesklá Niklovaná matná Plast Přehled 43 BLUMOTION pro dvířka 44 Montážní podložky 34 4 Příslušenství 42 Montáž a nastavení 44 Pomůcky pro zpracování 420 Další technické informace 0 92

53 Závěs pro skleněné dveře Plánování Rozměry závěsu a výpočet mezery při nastavení ze závodu (montážní podložka = 0 mm) Přesah dveří při plném otevření Naložené dveře Polonaložené dveře Vložené dveře F F F F Mezera Polohu našroubování podložky odsaďte o sílu skla a výšku krytky misky 3 mm Odstup misky Naložení dveří Naložení dveří Naložení dveří Minimální mezera pro dveře se sraženými hranami (R = mm) U skla o tloušťce mezi 4. a 7 mm není nutná žádná mezera! Možnosti nastavení - max. ± 3.0 mm Viz. montážní podložky mm ± 2.0 mm - 3. mm Montáž šroubováním Rozměry misky

54 Minizávěs Výrobek Popis Použití - Celokovový závěs, poniklovaný - Závěs pro dvířka s úzkým rámečkem - Úhel otevření 94 - S komfortním nastavením hloubky pomocí šnekového závitu - Se zavírací mechanikou (pružina) - Montáž a demontáž dvířek na korpusu bez nářadí - Nastavitelnost ve třech směrech (s odpovídající montážní podložkou) Jak objednávat Naložené dveře Polonaložené dveře Vložené dveře ová miska S pruž. 7T00 ová miska S pruž. 7T060 ová miska S pruž. 7T070 BLUMOTION 97A Podrobné informace BLUMOTION 970A 97AXXXX 0 Podrobné informace BLUMOTION 970A 970A002 2 Podrobné informace 970A002 2 Potištěná BL Potištěná BL Potištěná BL Příslušenství Vruty do dřevotřísky 3. x mm 3. x 7 mm Přehled 43 BLUMOTION pro dvířka 44 Montážní podložky 34 4 Příslušenství 42 Montáž a nastavení 44 Pomůcky pro zpracování 420 Další technické informace 0 94

55 Minizávěs Plánování Rozměry závěsu a výpočet mezery při nastavení ze závodu (montážní podložka = 0 mm) Přesah dveří při plném otevření Naložené dveře Polonaložené dveře Vložené dveře F 3- min F 24 8 F F Mezera Polohu našroubování podložky odsaďte o sílu dveří. mm Odstup misky Naložení dveří Naložení dveří Naložení dveří Minimální mezera pro dveře se sraženými hranami (R = mm) Odstup misky Tloušťka dveří Doporučujeme montáž na zkoušku Možnosti nastavení - max. ± 3.0 mm Viz. montážní podložky mm 3.0 mm - 3. mm -.0 mm Montáž šroubováním Rozměry misky 38 9
