AVENTOS. Vzrušující rozmanitost výklopů.

Transkript

1 AVENTOS Vzrušující rozmanitost výklopů

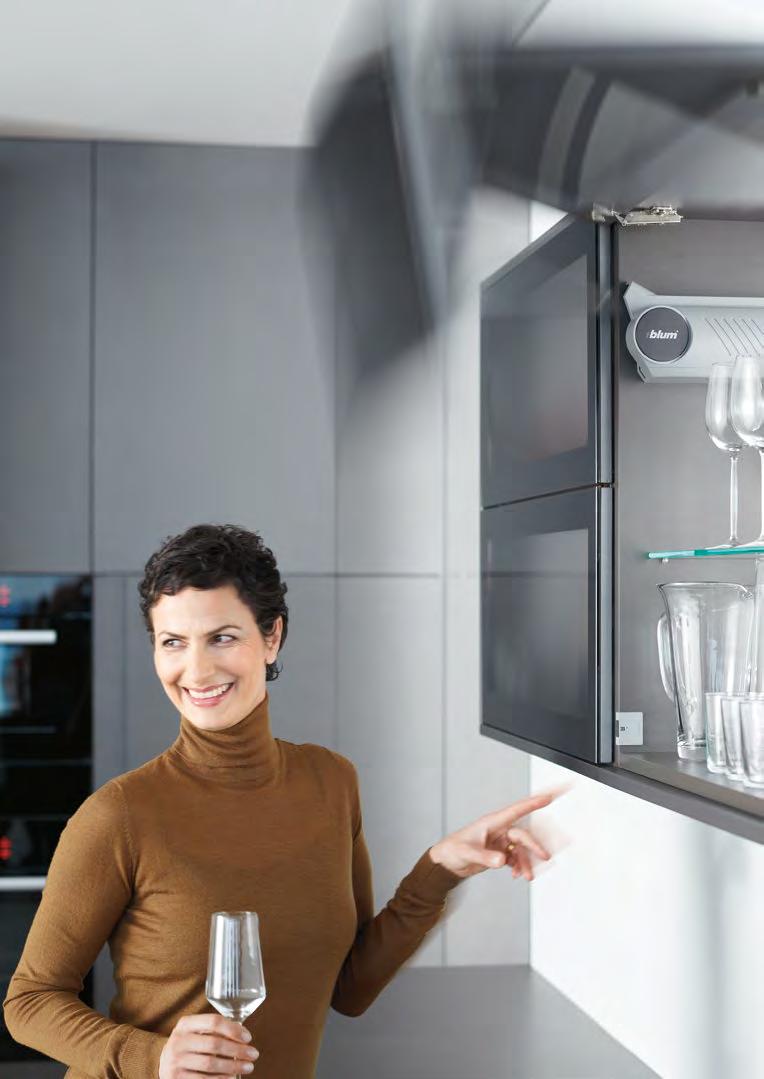

2 Vysoký komfort pohybu, obrovská rozmanitost Systém výklopů AVENTOS přináší do horních skříněk vysoký komfort pohybu. Dokonce i otvírání velkých a těžkých výklopů je nyní snadné jako hračka. Přitom oceníte i mimořádnou praktičnost systému AVENTOS, protože se uživatel může u nábytku volně pohybovat a v žádném případě mu nehrozí, že by se třeba o skříňku uhodil do hlavy. Vaši zákazníci budou nadšeni. 2

3 Obsah 4 Sortiment výklopů 6 Firma Blum přináší nápady pro praktické kuchyně 0 Technologie pohybu 2 Kvalita 4 Montáž 6 Často kladené otázky 8 Design 20 AVENTOS HF 36 AVENTOS HS 44 AVENTOS HL 52 AVENTOS HK 66 AVENTOS HK-S 76 AVENTOS HK-XS 86 Napájecí zdroj Blum a příslušenství 90 Funkce SERVO-DRIVE pro AVENTOS 94 Společnost Blum 3

4 AVENTOS mnohotvárnost a pestrost výklopů Kování na výklopy AVENTOS je zárukou vysokého komfortu pohybu. Je úplně jedno, zda v kuchyni nebo v ostatních místnostech Vašeho domova, zda v případě malých či velkých čel výklopy se budou s AVENTOS pokaždé otvírat úplně snadno. Volnost pohybu pro uživatele nábytku zůstane vždy zachována a zrovna tak bude v naprostém bezpečí Vaše hlava: čelo výklopu Vás do ní rozhodně nikdy neuhodí. AVENTOS HF Skládací výklop Ideální pro vysoká dvoudílná čela v horní skříňce Málo potřebného prostoru směrem nahoru Možné jsou i asymetrické výšky čel AVENTOS HS Výkyvný výklop Ideální pro velká jednodílná čela v horní skříňce Výklop se naklání nad korpus Dá se kombinovat s věncovou lištou nebo postranicí AVENTOS HL Zdvihací výklop Ideální pro malá jednodílná čela ve vysoké skříni i v horní skříňce Hodí se pro využití s čílky nad ním Můžete sem za průběžné čelo uložit mimo jiné elektrospotřebiče 4

5 AVENTOS HK Výklop Ideální pro těžká čela v horní skříňce Málo potřebného prostoru směrem nahoru Kompletní kování AVENTOS HK-S Malý výklop Ideální pro malá čela ve vysoké skříni i v horní skříňce Zdvihač se harmonicky včlení do malých korpusů, například nad lednicí nebo potravinovou skříní Kompletní kování AVENTOS HK-XS Malý výklop Ideální pro malé vysoké skříně a horní skříňky Rovněž pro korpusy s malou světlou hloubkou, například nad digestoří Malé kování; můžete jej využít po jedné straně nebo i na obou 5

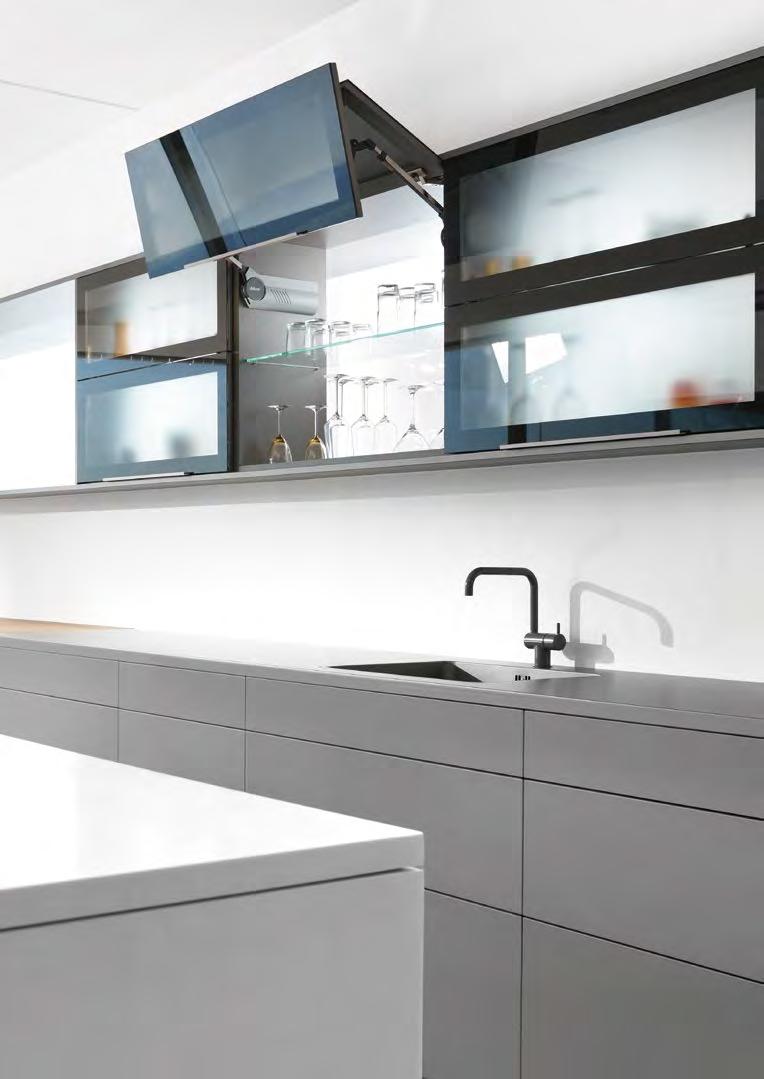

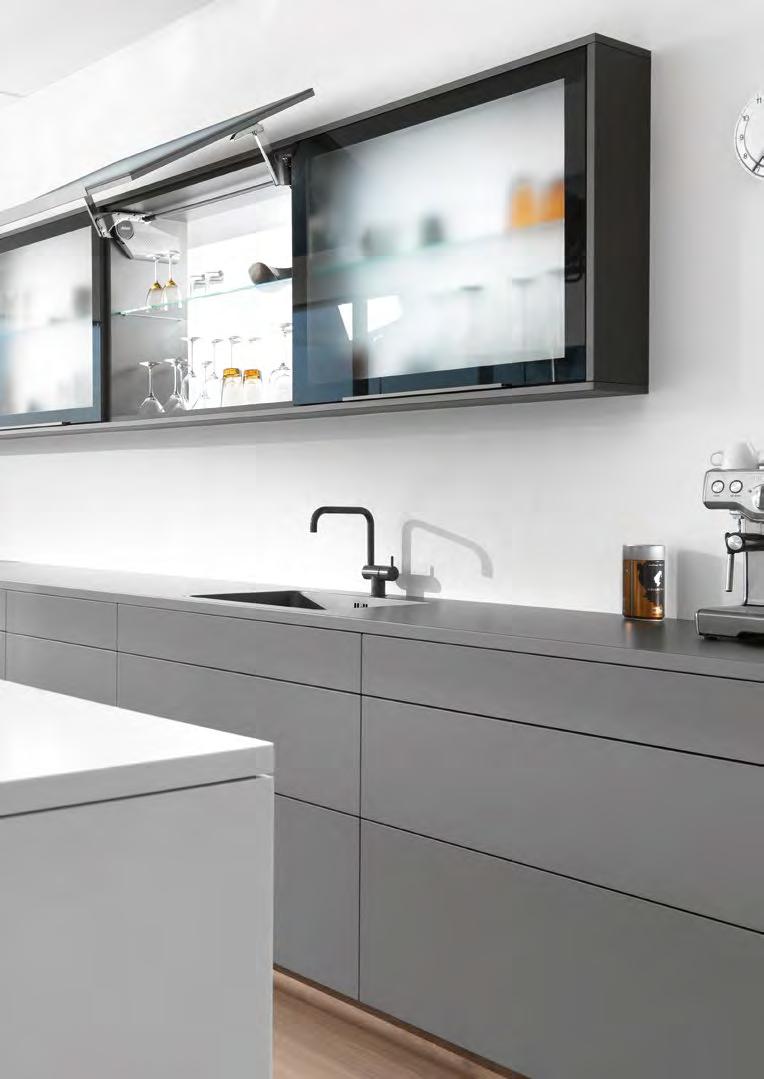

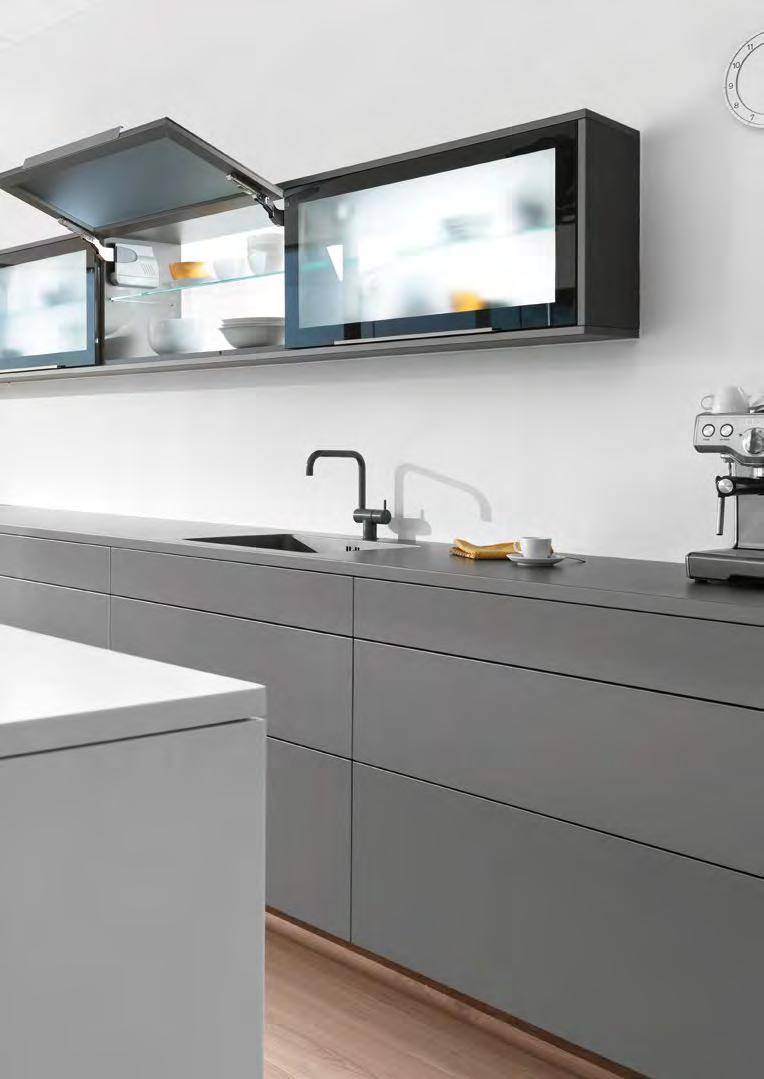

6 Výklop nahoru pro perfektní přístup Kuchyň není pouze krásná; je totiž také praktická. Horní skříňky s výklopy zaručí bezpečnost a jistotu, že se nikdo a o nic neuhodí do hlavy, zaručí snadný přístup do vnitřku skříňky, takže jsou třeba šálky nebo skleničky rychle po ruce. A s AVENTOS se všechna čela zcela nezávisle na tom, zda jsou široká nebo úzká či zda vůbec nezáleží na jejich hmotnosti budou vždy otvírat lehce jako pírko. Filozofie firmy Blum pro praktické kuchyně Plynulá a pohodová práce v kuchyni, dostatek úložného prostoru a vysoký komfort pohybu, v jazyce společnosti Blum to znamená: Plynulost, Prostor a Pohyb tři atributy praktické kuchyně. 6

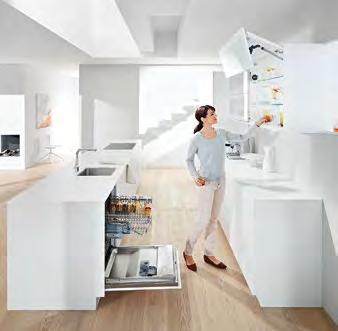

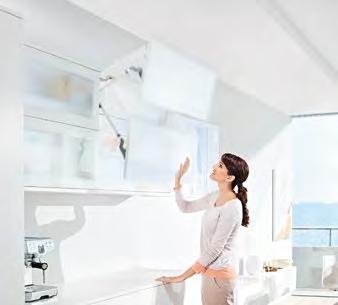

7 Plynulost: volný přístup Čelo se u AVENTOS pohybuje směrem nahoru a tudíž kompletně pryč, ven z pracovního prostoru. Obsah skříňky je tedy kdykoli dobře dosažitelný. Stojí-li skříňka blízko myčky na nádobí, pak bude zrovna umyté nádobí vždy zase bleskurychle tam, kam patří. Prostor: přesně odpovídá tomu, kolik úložného prostoru potřebujete Horní skříňky s výklopy můžete přizpůsobivě uspořádat podle velikosti. Optimální velikost se řídí podle rozdělení a členění místnosti, podle individuální potřeby úložného prostoru, a rovněž podle Vašeho přání, jak má vše opticky vypadat. V závislosti na typu jednotlivých výklopů jsou možné výšky v hodnotě cca 85 mm až 040 mm a šířky v hodnotě 300 mm až 800 mm. Pohyb: nová lehkost výklopů Zrovna tak i těžká nebo široká čela se mohou otvírat a pohybovat měkce a lehce jako pírko. Nezáleží na tom, s jakým švihem je přibouchnete; všechny výklopy AVENTOS se budou navždy zavírat stále měkce a tiše díky BLUMOTION. Se SERVO-DRIVE, elektrickým otvíráním, stačí na výklop, aby se otevřel, vždy jen zlehounka ťuknout; pak zase jen jemně stiskněte dobře dostupný vypínač, aby se nábytek zavřel. 7

8 AVENTOS Sortiment výklopů Vše v zorném poli Následující grafické zobrazení napovídá, kde je možné využít šest typů kování sortimentu AVENTOS v běžném rastru kuchyně. AVENTOS HL AVENTOS HL AVENTOS HF AVENTOS HS AVENTOS HS AVENTOS HF AVENTOS HS AVENTOS HK AVENTOS HL AVENTOS HK-S AVENTOS HK AVENTOS HS AVENTOS HL AVENTOS HK AVENTOS HK AVENTOS HK-S AVENTOS HK-XS 7 R 6 R 5 R 4 R 3 R 2 R R 0 R 9 R 8 R 7 R 6 R 5 R 4 R 3 R 2 R R R Vysoká (potravinová) skříň rastr* Horní skříňka Výklenek * AVENTOS v oblasti horní skříňky nachází své uplatnění i v běžném rastru 4. 8

9 Sortiment výklopů AVENTOS Oblasti využití Vysoké horní skříně Polovysoké horní skříňky Nízké horní skříňky Vysoké (potravinové) skříně HF HS HL HK HK-S HK-XS Plánování prostoru Malá potřeba místa směrem nahoru Provedení a uspořádání Jednodílné čelo Dvoudílné čelo Možnost kombinovat s věncovou lištou nebo postranicí Dimenzování výšky korpusu v mm do 600 do 600 do 600 Dimenzování šířky korpusu v mm do 800 do 800 do 800 do 800 do Ergonomie Na úchytku dosáhnete dobře a snadno Dobrý přístup do vnitřku skříňky ( ) ( ) ( ) Technologie pohybu BLUMOTION SERVO-DRIVE TIP-ON Z ergonomického hlediska doporučujeme maximální výšku korpusu 600 mm. Dodržíte-li však hranici faktoru výkonnosti, můžete realizovat rovněž vyšší výklopy (viz. strana 56). Vše záleží na hodnotě faktoru výkonnosti. Není možné kombinovat s BLUMOTION. Fascinující kvalita pohybu kování AVENTOS je tu nyní i pro výklopy, realizované na pokos nebo s polodrážkou. Díky jednoduchým změnám pozice můžete nadále využívat standardní kování. K dispozici pro AVENTOS HF, HS, HL a HK. Využití s pokosem a polodrážkou 9

10 Fascinující komfort pohybu také pro výklopy Firma Blum se zasloužila díky svým inovativním technologiím pohybu o to, aby otvírání a zavírání výklopů bylo nejen lehčí ale také, aby z toho byl úžasný zážitek. BLUMOTION Měkké a tiché zavírání BLUMOTION zastupuje fascinující kvalitu pohybu. Dopřejte svým zákazníkům, ať si to sami prožijí na vlastní kůži budou nadšeni. SERVO-DRIVE Nová lehkost Stačí jen zlehounka ťuknout a výklop už se otvírá jako mávnutím kouzelného proutku. A když chcete výklop zavřít, prostě jen stiskněte vypínač, nainstalovaný na dobře přístupném místě na vnitřní stěně korpusu. TIP-ON Jednoduše ťukněte do výklopu a ten se otevře Snadné a komfortní otvírání bezúchytkových čel zajistí náš mechanický způsob otvírání TIP-ON pro AVENTOS. 0

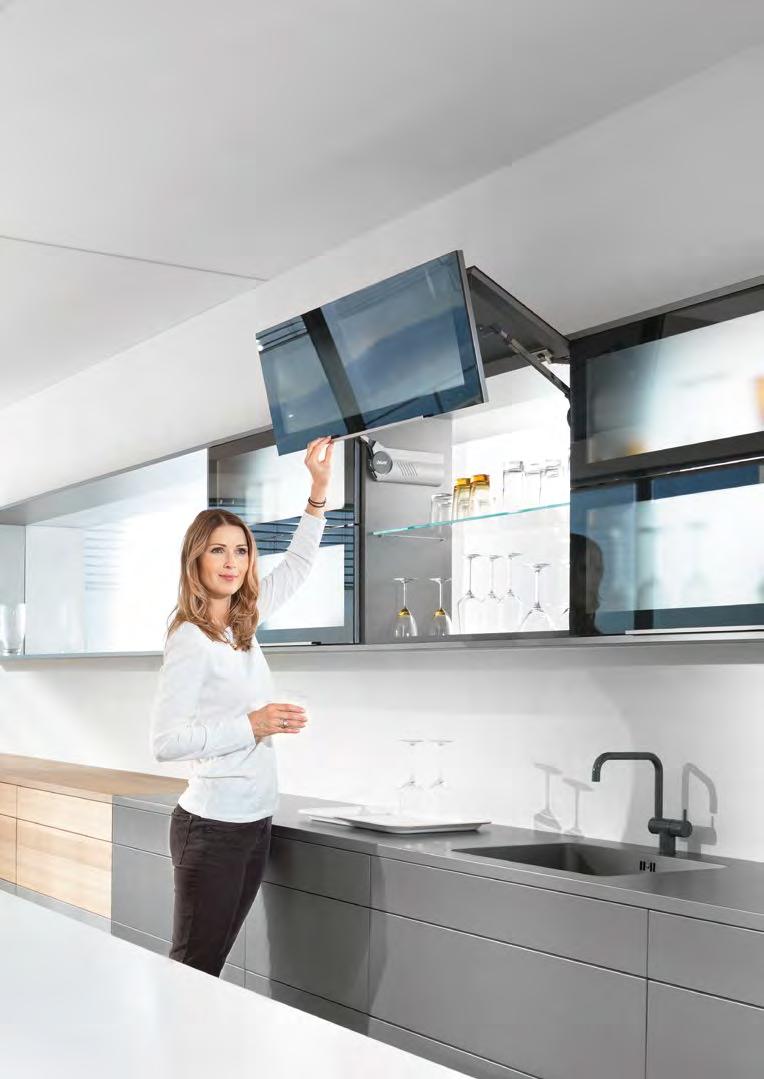

11

12 2

13 Spolehlivost po celou dobu životnosti nábytku Naše kování má být pro Vaše zákazníky dlouhodobým zdrojem radosti a potěšení. Proto dbáme na nejvyšší kvalitu. Důkladné testy Každé kování podrobujeme důkladným, náročným zkouškám, které provádíme ve smyslu přísných kritérií. V našich testovacích laboratořích, a rovněž ve spolupráci s mezinárodními zkušebnami. Výklop AVENTOS otvíráme a zavřeme až krát až teprve potom začínáme být o naší kvalitě přesvědčeni. Dlouhodobá záruka Náš slib Kvalita po celou dobu životnosti nábytku samozřejmě platí i pro AVENTOS. V tomto přesvědčení Vám také poskytujeme na všechny elektrické konstrukční díly a součástky, které vy užíváme v kombinaci s ostatními výrobky značky Blum, záruku na celých 5 let. Pečlivý výběr a technologické postupy Vysoce jakostní, odolné materiály. Exaktní zpracování. Jednoduchá, rychlá montáž. Od materiálu až po konstrukci a uvedení do provozu sázíme na komplexní a vysokou kvalitu. 3

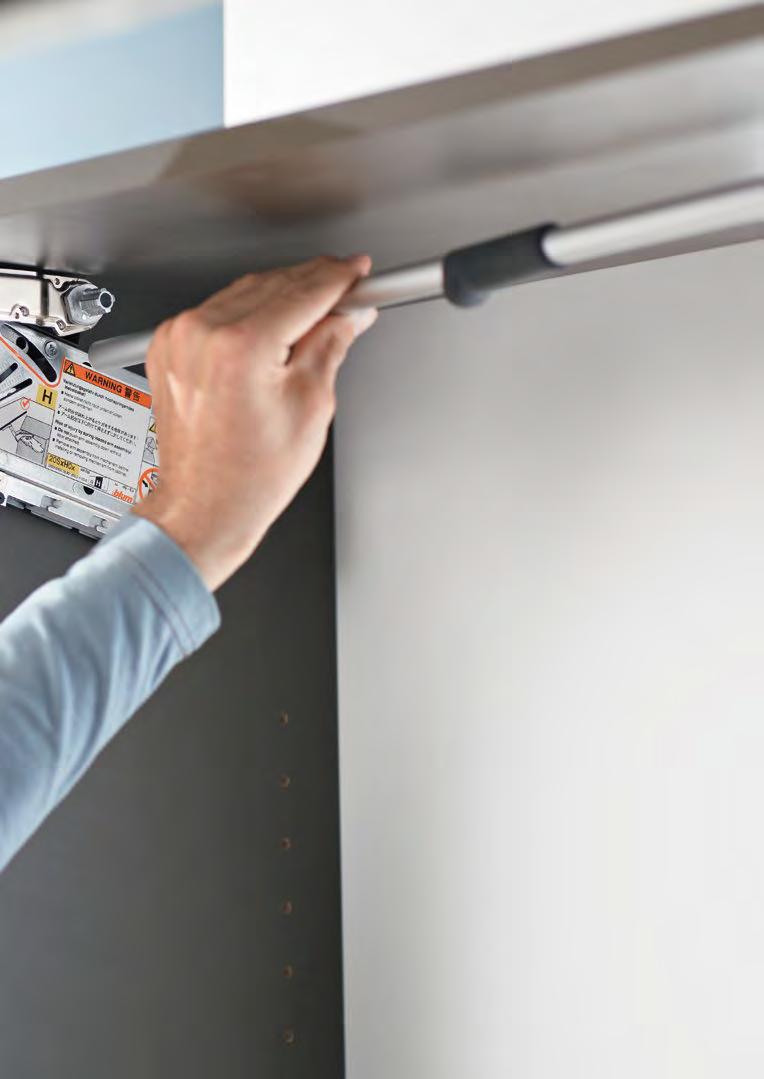

14 Jen několik jednoduchých úkonů také při montáži Stačí jen zavěsit: montáž příčné stabilizace pro AVENTOS HS a AVENTOS HL nyní zvládnete kompletně bez nářadí.

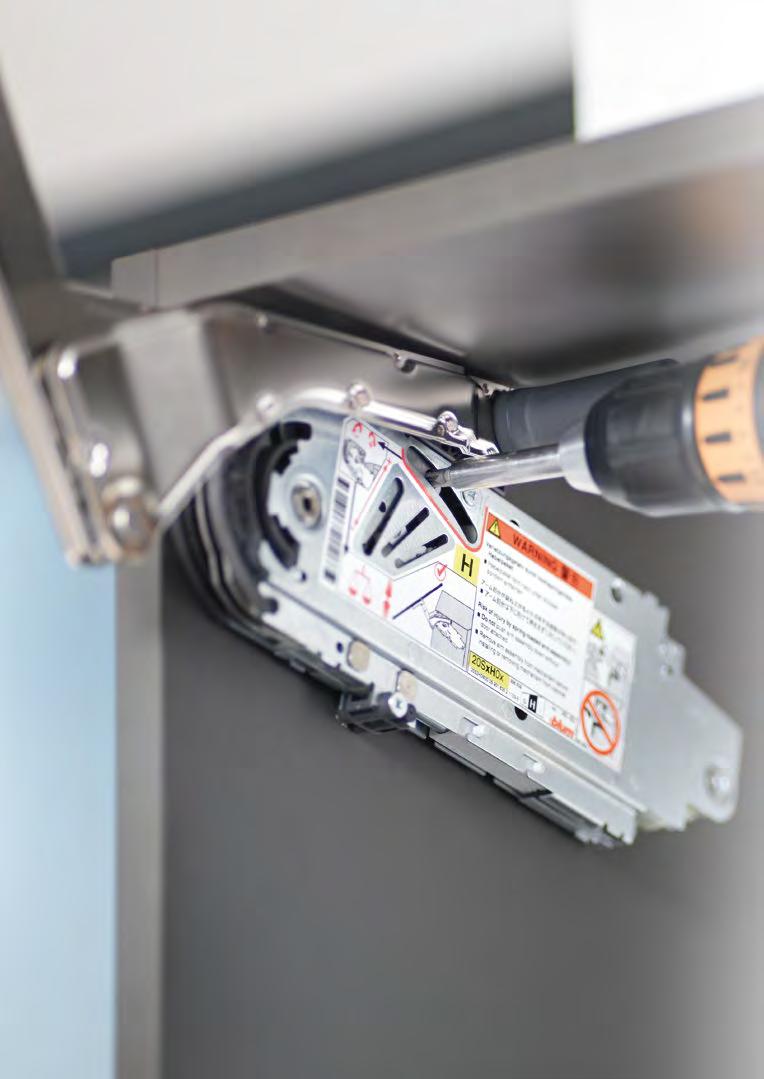

15 Téměř bez nářadí Také montáž AVENTOS je snadná a díky osvědčené technice CLIP probíhá v zásadě bez nářadí. Nastavení zdvihače přizpůsobíte hmotnosti daného čela jen s obyčejným akušroubovákem. Instalace příčné stabilizace pro AVENTOS HS a AVENTOS HL bez nářadí výrazně sníží námahu i náklady, které by jinak montáž vyžadovala. Pro opticky bezvadný systém mezer se čílka dají pohodlně seřídit ve třech směrech. SERVO-DRIVE: snadné uvedení do provozu SERVO-DRIVE pro AVENTOS se skládá jen z několika málo komponentů, které namontujete s nejvyšší přesností bez sebemenší námahy. Stačí jen pár úkonů a montáž SERVO-DRIVE, položení kabelů budou hotové, vypínač bude nainstalován, a systém bude v provozu. Zjistěte si více o SERVO-DRIVE 5

16 6 Rychle odpovíme na Vaše dotazy

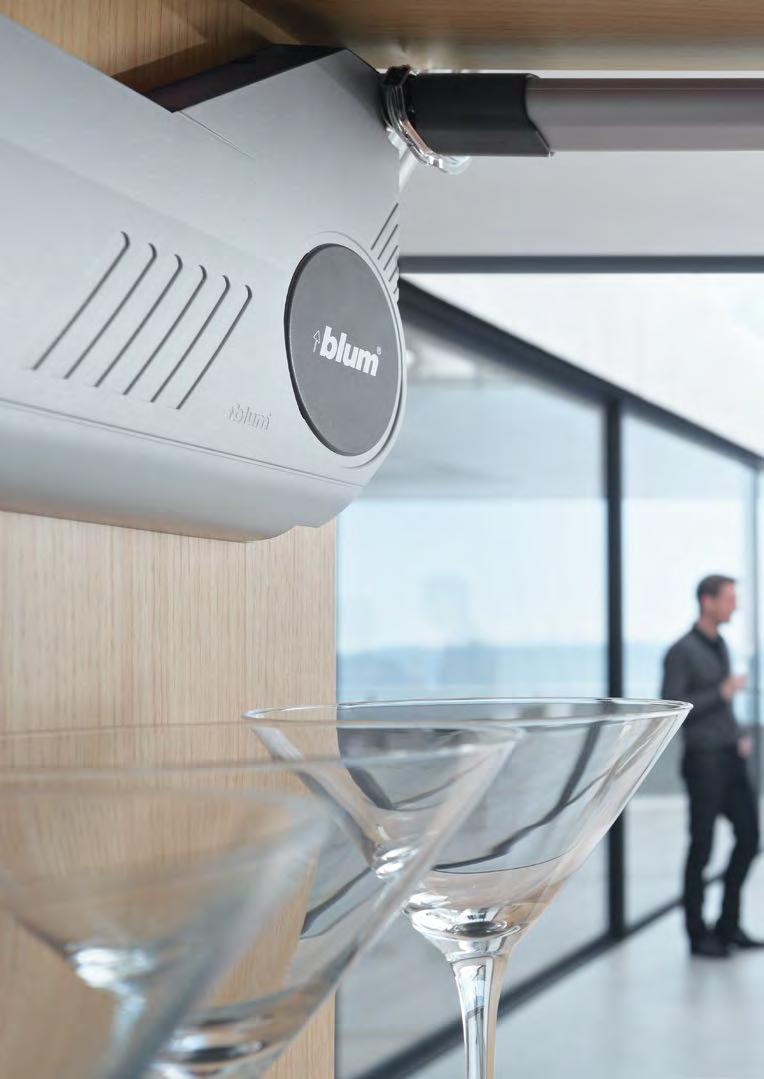

17 AVENTOS SERVO-DRIVE pro AVENTOS Čím to je, výklop, když jej pustím, se zdvihá směrem vzhůru nebo klesá dolů? Za to může nesprávné nastavení zdvihače. Při takzvaném jemném nastavení seřizujeme zdvihač akušroubovákem na stupnici přesně podle hmotnosti čela. Výsledek: výklop zůstane stát v jakékoli požadované pozici. Mohu využít i omezovače úhlu otevření? Ano, v případě AVENTOS HF, HK, HK-S a HK-XS je to možné. U SERVO-DRIVE pro AVENTOS musíte nejdříve namontovat pohonnou servo jednotku a po montáži omezovače úhlu otevření pak je nutné kalibrovat. Dá se AVENTOS realizovat i bez úchytky? Ano. Na jednu stranu je tu možnost přesahu čel. Další možnost představuje vybavení výklopu SERVO-DRIVE, elektrickým způsobem otvírání, nebo TIP-ON, mechanickým způsobem otvírání stačí jen ťuknout a výklopy se otevřou samy od sebe. Je možné sesynchronizovat několik výklopů společně? Ano. Až tři pohonné servo jednotky se dají nastavit tak, aby se pohybovaly současně. To je obzvlášť praktické v případě, že jedno společné čelo spojuje několik korpusů. A ještě navíc můžete u rohových skříněk nastavit pohonné servo jednotky díky funkci "zamezení kolizi" tak, aby se vždy dalo otevřít jen jedno čílko. Jak můj zákazník uvidí, kdy má vyměnit baterii rádiového vypínače? Na vypínači SERVO-DRIVE je umístěna kontrolka, indikující stav baterie. Když poklesne kapacita baterie, začne kontrolka blikat červeně. Výměna baterie je naprosto jednoduchá. Potřebujete obyčejnou knoflíkovou baterii typu CR 2032, která je v obchodech běžně k dostání. Co se stane v případě výpadku proudu? V případě výpadku proudu nebude SERVO-DRIVE pro AVENTOS aktivován. Nicméně bude nadále možné nábytek otvírat i zavírat ručně. A až elektrický proud zase poběží, můžete vše opět obsluhovat jako obvykle, bez dalšího nastavování. Je možné SERVO-DRIVE pro AVENTOS deaktivovat? Vaši zákazníci mohou deaktivovat SERVO-DRIVE pro AVENTOS naprosto jednoduše. Je to obzvlášť praktické, abyste mohli kupříkladu čílka čistit. K tomu Vám doporučujeme zástrčku s vypínačem. Během deaktivace můžete výklopy nadále otvírat a zavírat ručně. 7

18

19 Vynikající design elegance, která Vás okouzlí a nadchne Vedle vysoké funkčnosti Vás sortiment AVENTOS přesvědčí prostým a přitom elegantním designem. Důkazem pro to je řada mezinárodních ocenění. 9

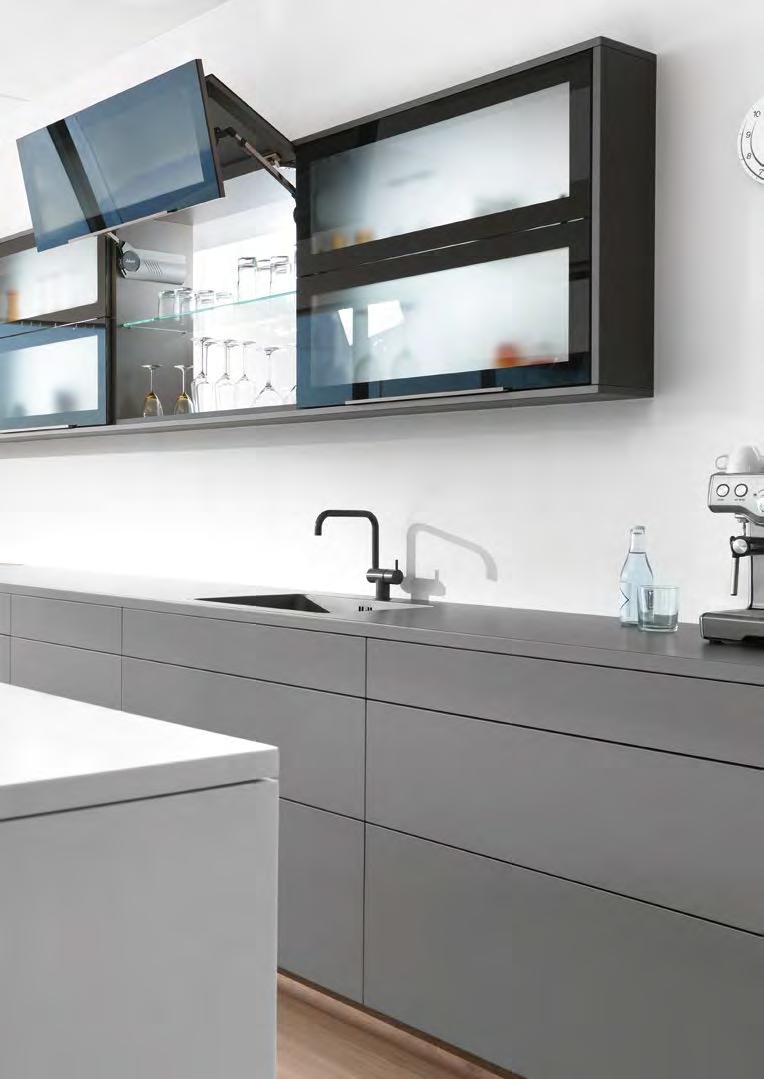

20 AVENTOS HF Bohatá rozmanitost pro horní skříňku Skládací výklop AVENTOS HF představuje ideální řešení pro vysokou i pro středně velkou horní skříňku. Díky dvoudílnému čelu můžete realizovat dokonce i velké výklopy. AVENTOS HF přitom připouští neomezenou rozmanitost Vašeho plánování i provedení a uspořádání. Není důležité, zda jsou tu dřevěná čela, úzké nebo široké alurámečky, kombinace rozličných materiálů nebo i různě vysoká čela: důležité je splnit individuální přání Vašeho zákazníka. Podívejte se na film o montáži a seřízení. 20

21 Více volnosti uspořádání. S AVENTOS HF můžete pro čelo výklopu nakombinovat víc rozličných materiálů. Inovativní technika, která chrání. Středový závěs CLIP top zabrání skřípnutí prstů. Jádro tohoto řešení kování představuje zdvihač s BLUMOTION a robustní sestavou pružin. 2

22 AVENTOS HF Přehled c 9 3b 2 6d 8 3e 6b 6a 3c 3a 3d Standard SERVO-DRIVE 22

23 Přehled AVENTOS HF 2 Zdvihač Teleskop 6a Pohonná servo jednotka Pohonnou servo jednotku montujeme bez nářadí na levý zdvihač. Ke všem zdvihačům se dá využít stejný servo pohon. 3a Velká krytka vlevo Levá krytka SERVO-DRIVE slouží k zakrytí zdvihače, servo pohonu a rozvodného kabelu. Pro zakrytí vedení kabelů můžete krytku protáhnout až do světlé hloubky v hodnotě 350 mm. 6b Rozvodný kabel Tento kabel přivádí nezbytnou energii k pohonné servo jednotce. Maximální přípustné provozní napětí představuje 24 V. 3b 3c Krytka vpravo Kulatá krytka 6c 6d Svorka + ochranná koncová krytka na kabel Tato svorka vytváří elektrické spojení mezi rozvodným kabelem a napájecím zdrojem. Ochranná koncová krytka na kabel se nasazuje na odkryté, holé konce kabelu. 3d 3e Vypínač SERVO-DRIVE Vypínač SERVO-DRIVE nainstalujte ve spodní části boku korpusu. Komunikace mezi vypínačem a pohonnou servo jednotkou probíhá prostřednictvím radiového přenosu. Frekvence 2.4 GHz je certifikována a využitelná pro provoz v celém světě. Distanční doraz firmy Blum Distanční doraz Blum zajišťuje potřebný prostor pro spuštění v hodnotě 2 mm Napájecí zdroj firmy Blum + kabel napájecího zdroje Napájecí zdroj Blum je využíván v celém světě a transformuje napětí sítě, specifické pro každou jednotlivou zemi, na stejnosměrné napětí 24 V. V závislosti na místě montáže je nutné používat kabel napájecího zdroje se zástrčkou, v dané zemi obvyklou. Držák napájecího zdroje Napájení je v držáku napájecího zdroje uloženo jednoduše a bezpečně. 4 Montážní podložka k teleskopu 0 Závěs CLIP top 20 (bez pružiny) 5 2 Montážní podložka k závěsu CLIP top 20 středovému závěsu CLIP top Středový závěs CLIP top 23

24 AVENTOS HF Informace k objednávání Standard a SERVO-DRIVE pro AVENTOS HF Symetrická/asymetrická dřevěná čílka a široké alurámečky 3 typy zdvihacích mechanizmů stačí pokrýt obrovské spektrum využití. 9 S pomocí ukazatele výkonnosti 5 0 určíte potřebný zdvihač. Ukazatel 4 výkonnosti závisí na hmotnosti 6c 6d 2 6b dolního i horního čílka, a rovněž na výšce korpusu. V případě využití tře- 3e 6a 3a tího zdvihače můžete zvýšit ukazatel 3b výkonnosti a tudíž hmotnost čílka 3c o 50 %. U asymetrických čel musí být větší čelo nahoře! 3d Standard SERVO-DRIVE Faktor výkonnosti LF = výška korpusu KH (mm) x hmotnost čela dole a nahoře, včetně úchytky (kg) LF LF F F F F F LF LF LF Jednostranný zdvihač Oboustranný zdvihač Ukazatel výkonnosti LF Přídavný 3. zdvihač V hraničních oblastech jednotlivých zdvihačů doporučujeme zkoušku dorazu! V případě ukazatele výkonnosti > doporučujeme dvě synchronizované pohonné jednotky. Sada zdvihačů 2 Ukazatel výkonnosti LF Sada teleskopů Niklovaná ocel 2 20F Výška korpusu mm F Výška korpusu mm 20F (3 ks LF ) 20F Výška korpusu mm 2 20F F ( ks LF ) Složení: 2 x symetrický zdvihač 0 x vrut do dřevotřísky Ø 4 x 35 mm Výška korpusu mm Složení: 2 x symetrický teleskop F asymetrických čílek Teoretická výška korpusu U = výška horního čílka (FHo) x 2 (vč. mezer)

25 Informace k objednávání Standard a SERVO-DRIVE pro AVENTOS HF AVENTOS HF 3 Sada krytek 0 Závěs CLIP top 20 Plast Přesah misky (fixní rozměr) mm světle šedé, hedvábně bílé, tmavě šedé 20F8000 Miska: ocelová miska šrouby 3 bez pružiny 2 x * 70T5550.TL 3a Složení: x velká krytka vlevo Miska: ocelová miska INSERTA bez pružiny 2 x * 70T5590BTL 3b x velká krytka vpravo Alternativně k 0 3c 2 x kulatá krytka 0 Speciální závěs CLIP top 20 Přesah misky (fixní rozměr) 3 mm 3 Sada krytek pro SERVO-DRIVE Plast Miska: ocelová miska šrouby 3 bez pružiny 2 x * 72T5550.TL světle šedé, hedvábně bílé, tmavě šedé 2F8000 Miska: ocelová miska INSERTA bez pružiny 2 x * 72T5590BTL Složení: Středový závěs CLIP top 3a 3b x velká krytka SERVO-DRIVE vlevo x velká krytka vpravo Miska: zinková miska šrouby 3 bez pružiny 2 x * 78Z5500T 3c 3d 2 x kulatá krytka 2 x vypínač SERVO-DRIVE Miska: zinková miska EXPANDO bez pružiny 2 x * 78Z553ET 3e 6 x distanční doraz firmy Blum, Ø 5 mm 2 Montážní podložka ke středovému závěsu CLIP top 4 Montážní podložka k teleskopu Standardní montážní podložky se zvýšením 0 mm Všechny rovné montážní podložky se zvýšením 0 mm Doporučení: Doporučení: Šrouby 3 zvýšení 0 mm 2 x * 75H300 Šrouby 3 zvýšení 0 mm 2 x 75H300 EXPANDO zvýšení 0 mm 2 x * 77H300E EXPANDO zvýšení 0 mm 2 x 77H300E Zalisování zvýšení 0 mm 2 x * 77H300 Zalisování zvýšení 0 mm 2 x 77H300 Pro široké alurámečky o šířce rámečků pod 57 mm používejte jen křížové podložky. 5 Montážní podložka pro závěs CLIP top 20 Standardní montážní podložky, zvýšení v závislosti na mezeře nahoře Omezovač úhlu otevření Doporučení: Plast Šrouby 3 zvýšení 0 mm 2 x * 75H (tmavě kovově) šedý 2 x 20F705 EXPANDO zvýšení 0 mm 2 x * 77H300E 83 (prachově) šedý 2 x 20F70 Zalisování zvýšení 0 mm 2 x * 77H300 6 Sada SERVO-DRIVE Bit PZ křížový Plast Velikost 2, délka 39 mm RAL 7037 šedý 2FA000 BIT-PZ KS2 Složení: 6a 6b x pohonná servo jednotka x rozvodný kabel, 500 mm 7, 8, 9 Napájecí zdroj Blum, kabel napájecího zdroje a držák napájecího zdroje 6c x svorka 6d 2 x koncovka kabelu Stránka 86 3 Pro dřevěná čílka používejte vruty do dřevotřísky (609.x00). Pro široké alurámečky používejte šrouby do plechu se zápustnou hlavou ( ). * Počet závěsů viz. Zpracování čela. 25

26 AVENTOS HF Informace k plánování Standard a SERVO-DRIVE pro AVENTOS HF Symetrická dřevěná čílka a široké alurámečky Montážní pozice pro vyvrtání otvorů Potřebný prostor x Ø 4 x 35 mm Vyvrtání otvoru pro rozvodný kabel SERVO-DRIVE pouze zleva SERVO-DRIVE * Hloubka vrtání 5 mm ** Alternativní vyvrtání otvoru Výška korpusu H mm KH x mm mm KH x mm KH Výška korpusu Zpracování čela Závěs CLIP top 20 bez pružiny Středový závěs CLIP top 2 TB 3-6 F 20* 66 (3) KH Výška korpusu SFA Boční přesah čela Počet závěsů 3 závěsy od šířky korpusu 200 mm a/nebo od hmotnosti čela 2 kg 4 závěsy u šířky korpusu 800 mm a/nebo od hmotnosti čela 20 kg Výška korpusu (KH) X 77H300 77H300E 77H300E0 77H500 75H300 75H mm 70 mm mm 47 mm X 75H H5400E 68 mm 45 mm F Mezera Speciální závěs CLIP top 20 Odstup misky TB Přesah čela FA Montážní podložka Minimální mezera F =.5 mm * 37 u křížových montážních podložek (37/32) Odstup misky TB Středová mezera F Montážní podložka 26

27 Informace k plánování Standard a SERVO-DRIVE pro AVENTOS HF AVENTOS HF Potřebný prostor Montáž šroubováním Montáž INSERTA/EXPANDO Y FH 3-6 min min 2.6 (2.8) FH Výška čela Omezovač úhlu otevření Bez Y = FH x mm 04 Y = FH x mm 83 Y = 0 mm 45 ()INSERTA Vypínač SERVO-DRIVE Pozice vyvrtávaného otvoru pro distanční doraz Blum Distanční doraz Blum * Od spodní hrany korpusu u čel, přečnívajících směrem dolů. Doporučení pro alurámečky: naplánujte si vyvrtávání otvoru pro distanční doraz Blum v boku korpusu. Při instalaci distančních dorazů Blum do čílka je nezbytné provést zkoušku dorazu a případné kolize. Distanční doraz Blum nekližte ani nelepte! Standard SERVO-DRIVE 27

28 AVENTOS HF Informace k plánování Standard a SERVO-DRIVE pro AVENTOS HF Asymetrická dřevěná čílka a široké alurámečky Montážní pozice pro vyvrtání otvorů Potřebný prostor min 278 FHo min min FHu TKH 4 x Ø 4 x 35 mm Vyvrtání otvoru pro rozvodný kabel SERVO-DRIVE pouze zleva * Hloubka vrtání 5 mm ** Alternativní vyvrtání otvoru Výška korpusu mm TKH x mm mm TKH x mm H SERVO-DRIVE TKH Teoretická výška korpusu KH Výška korpusu FHo Výška čela nahoře FHu Výška čela dole Teoretická výška korpusu (TKH) = výška čela nahoře (FHo) x 2 (vč. mezer) Zpracování čela Závěs CLIP top 20 bez pružiny Středový závěs CLIP top 2 20* 66 (3) Nejmenší parametr pro výšku čela dole X FAu FHo Výška čela nahoře TKH Teoretická výška korpusu SFA Boční přesah čela FAu Přesah čela dole Počet závěsů 3 závěsy od šířky korpusu 200 mm a/nebo od hmotnosti čela 2 kg 4 závěsy u šířky korpusu 800 mm a/nebo od hmotnosti čela 20 kg Teoretická výška korpusu (THK) X 77H300 77H300E 77H300E0 77H500 75H300 75H mm FHo/ mm mm FHo/ mm X 75H H5400E FHo/ mm FHo/ mm F Mezera () Speciální závěs CLIP top 20 Odstup misky TB Přesah čela FA Montážní podložka TB 3-6 F Minimální mezera F =.5 mm * 37 u křížových montážních podložek (37/32) Odstup misky TB Středová mezera F Montážní podložka 28

29 Informace k plánování Standard a SERVO-DRIVE pro AVENTOS HF AVENTOS HF Potřebný prostor Montáž šroubováním Montáž INSERTA/EXPANDO Y FH 3-6 min min 2.6 (2.8) FH Výška čela Omezovač úhlu otevření Bez Y = FH x mm 04 Y = FH x mm 83 Y = 0 mm 45 ()INSERTA Vypínač SERVO-DRIVE Pozice vyvrtávaného otvoru pro distanční doraz Blum Distanční doraz Blum * Od spodní hrany korpusu u čel, přečnívajících směrem dolů. Doporučení pro alurámečky: naplánujte si vyvrtávání otvoru pro distanční doraz Blum v boku korpusu. Při instalaci distančních dorazů Blum do čílka je nezbytné provést zkoušku dorazu a případné kolize. Distanční doraz Blum nekližte ani nelepte! Standard SERVO-DRIVE 29

30 AVENTOS HF Informace k objednávání Standard a SERVO-DRIVE pro AVENTOS HF Úzké alurámečky symetrické/asymetrické 3 typy zdvihacích mechanizmů stačí pokrýt obrovské spektrum využití. S pomocí ukazatele výkonnosti určíte potřebný zdvihač. Ukazatel výkonnosti závisí na hmotnosti dolního i horního čílka, a rovněž na výšce korpusu. U asymetrických čel musí být větší čelo nahoře! Standard SERVO-DRIVE Faktor výkonnosti LF = výška korpusu KH (mm) x hmotnost čela dole a nahoře, včetně úchytky (kg) LF LF F F F F LF LF Jednostranný zdvihač Ukazatel výkonnosti LF Oboustranný zdvihač V hraničních oblastech jednotlivých zdvihačů doporučujeme zkoušku dorazu! Sada zdvihačů 2 Ukazatel výkonnosti LF ( ks LF ) Sada teleskopů Niklovaná ocel 20F Výška korpusu mm 20F F F Výška korpusu mm (3 ks LF ) 20F Výška korpusu mm 2 x symetrický zdvihač 0 x vrut do dřevotřísky Ø 4 x 35 mm Výška korpusu mm Složení: 2 x symetrický teleskop F Složení: 20F asymetrických čílek Teoretická výška korpusu U = výška horního čílka (FHo) x 2 (vč. mezer)

31 Informace k objednávání Standard a SERVO-DRIVE pro AVENTOS HF AVENTOS HF 3 Sada krytek 0 Závěs CLIP top 20 pro alurámečky Plast světle šedé, hedvábně bílé, tmavě šedé 20F8000 Miska: zinková miska šrouby bez pružiny 2 x * 72T550A.TL Složení: 3a x velká krytka vlevo Středový závěs CLIP top pro alurámečky 3b 3c x velká krytka vpravo 2 x kulatá krytka Miska: zinková miska šrouby bez pružiny 2 x * 78Z550AT 3 Sada krytek pro SERVO-DRIVE 2 Adaptér CLIP pro středový závěs Plast Symetrický světle šedé, hedvábně bílé, tmavě šedé 2F x * 75H5A00 Složení: Omezovač úhlu otevření 3a x velká krytka SERVO-DRIVE vlevo Plast 3b x velká krytka vpravo 04 (tmavě kovově) šedý 2 x 20F705 3c 2 x kulatá krytka 83 (prachově) šedý 2 x 20F70 3d 2 x vypínač SERVO-DRIVE 3e 6 x distanční doraz firmy Blum, Ø 5 mm Bit PZ křížový Velikost 2, délka 39 mm 4 Sada adaptérù CLIP pro teleskop BIT-PZ KS2 Zvýšení 0 mm 75H5B00 Složení: 2 x adaptér vlevo/vpravo 7, 8, 9 Napájecí zdroj Blum, kabel napájecího zdroje a držák napájecího zdroje 5 Montážní podložka pro závěs CLIP top 20 Standardní montážní podložky, zvýšení v závislosti na mezeře nahoře Stránka 86 Doporučení: Šrouby zvýšení 0 mm 2 x * 75H300 * Počet závěsů viz. Zpracování čela. EXPANDO zvýšení 0 mm 2 x * 77H300E Zalisování zvýšení 0 mm 2 x * 77H300 6 Sada SERVO-DRIVE Plast RAL 7037 šedý 2FA000 Složení: 6a x pohonná servo jednotka 6b x rozvodný kabel, 500 mm 6c x svorka 6d 2 x koncovka kabelu 3

32 AVENTOS HF Informace k plánování Standard a SERVO-DRIVE pro AVENTOS HF Symetrické úzké alurámečky Montážní pozice pro vyvrtání otvorů Potřebný prostor x Ø 4 x 35 mm Vyvrtání otvoru pro rozvodný kabel SERVO-DRIVE pouze zleva SERVO-DRIVE * Hloubka vrtání 5 mm ** Alternativní vyvrtání otvoru Výška korpusu H mm KH x mm mm KH x mm KH Výška korpusu Zpracování čela Závěs CLIP top 20 pro alurámečky bez pružiny Středový závěs CLIP top pro alurámečky /2 X /2 KH KH Výška korpusu Počet závěsů 3 závěsy od šířky korpusu 200 mm a/nebo od hmotnosti čela 2 kg 4 závěsy u šířky korpusu 800 mm a/nebo od hmotnosti čela 20 kg Minimální mezera F =.5 mm Výška korpusu X mm 54 mm mm 3 mm Od šířky rámečku 20.5 mm je třeba seřizovat. Standard SERVO-DRIVE 32

33 Informace k plánování Standard a SERVO-DRIVE pro AVENTOS HF AVENTOS HF Potřebný prostor Montáž čílka * Při změně síly materiálu je nutné přizpůsobit parametry pro zpracování. FH Výška čela Omezovač úhlu otevření Bez Y = FH x mm Y = FH x mm Y = 0 mm Vypínač SERVO-DRIVE Pozice vyvrtávaného otvoru pro distanční doraz Blum Distanční doraz Blum * Od spodní hrany korpusu u čel, přečnívajících směrem dolů. Doporučení pro alurámečky: naplánujte si vyvrtávání otvoru pro distanční doraz Blum v boku korpusu. Při instalaci distančních dorazů Blum do čílka je nezbytné provést zkoušku dorazu a případné kolize. Distanční doraz Blum nekližte ani nelepte! 33

34 AVENTOS HF Informace k plánování Standard a SERVO-DRIVE pro AVENTOS HF Asymetrické úzké alurámečky Montážní pozice pro vyvrtání otvorů Potřebný prostor min 278 FHo TKH min 22 FHu 4 x Ø 4 x 35 mm Vyvrtání otvoru pro rozvodný kabel SERVO-DRIVE pouze zleva * Hloubka vrtání 5 mm ** Alternativní vyvrtání otvoru TKH H mm TKH x mm mm TKH x mm SERVO-DRIVE TKH Teoretická výška korpusu KH Výška korpusu FHo Výška čela nahoře FHu Výška čela dole Teoretická výška korpusu (TKH) = výška horního čílka (FHO) x 2 (vč. mezer) Zpracování čela Závěs CLIP top 20 pro alurámečky bez pružiny Středový závěs CLIP top pro alurámečky Nejmenší parametr pro výšku čela dole X FAu FHo Výška čela nahoře TKH Teoretická výška korpusu FHu Výška čela dole FAu Přesah čela dole Počet závěsů 3 závěsy od šířky korpusu 200 mm a/nebo od hmotnosti čela 2 kg 4 závěsy u šířky korpusu 800 mm a/nebo od hmotnosti čela 20 kg TKH X mm FHo/ mm mm FHo/2 + 3 mm Minimální mezera F =.5 mm Od šířky rámečku 20.5 mm je třeba seřizovat. 34

35 Informace k plánování Standard a SERVO-DRIVE pro AVENTOS HF AVENTOS HF Potřebný prostor Montáž čílka * Při změně síly materiálu je nutné přizpůsobit parametry pro zpracování. FH Výška čela Omezovač úhlu otevření Bez Y = FH x mm Y = FH x mm Y = 0 mm Vypínač SERVO-DRIVE Pozice vyvrtávaného otvoru pro distanční doraz Blum Distanční doraz Blum * Od spodní hrany korpusu u čel, přečnívajících směrem dolů. Doporučení pro alurámečky: naplánujte si vyvrtávání otvoru pro distanční doraz Blum v boku korpusu. Při instalaci distančních dorazů Blum do čílka je nezbytné provést zkoušku dorazu a případné kolize. Distanční doraz Blum nekližte ani nelepte! Standard SERVO-DRIVE 35

36 AVENTOS HS Prostor pro krásné detaily Dokonce i velká, jednodílná čela se s kováním na výklopy AVENTOS HS vyklápí směrem vzhůru, jakoby ani neexistovala zemská přitažlivost. Nad korpusem přitom zůstává dostatek volného prostoru. Zůstává tak k dispozici množství možností provedení a uspořádání, například pro umístění tak krásných detailů, jako postranice nebo věncové lišty. Montáž je jako obvykle nekomplikovaná a v zásadě bez nářadí. Podívejte se na film o montáži a seřízení. 36

37 Zcela podle vlastního vkusu: díky AVENTOS HS je možné horní skříňky ještě ozdobit postranicí nebo věncovou lištou. Jádro tohoto řešení kování představuje zdvihač s BLUMOTION a robustní sestavou pružin. 37

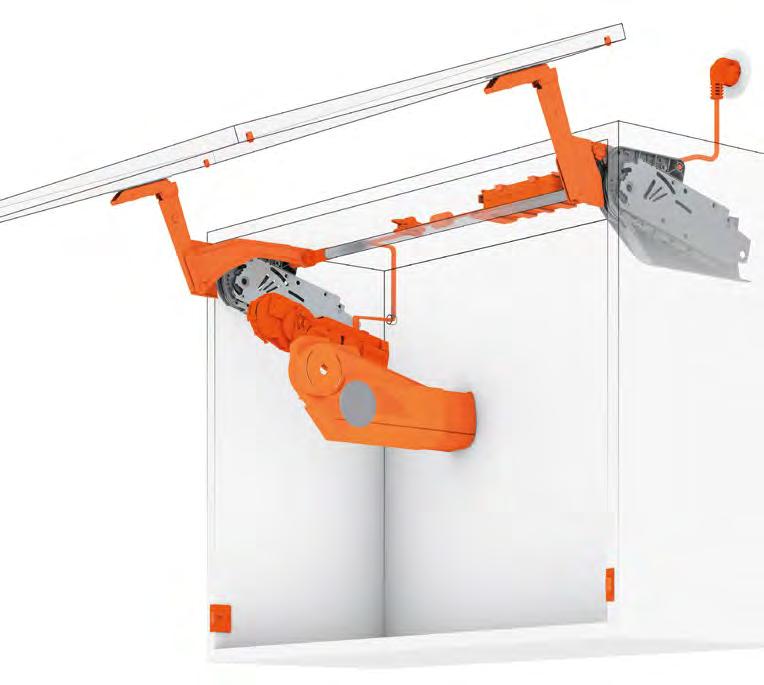

38 AVENTOS HS Přehled 2b 4 3e 6c 7 9 2a 2c 8 6d 5 6b 3b 6a 3c 3a 3d 38

39 Přehled AVENTOS HS Zdvihač 4 Čelní kování 2a 2b Soustava ramen 5 Kulatá tyč příčné stabilizace 2c 3a Krytka pro příčnou stabilizaci Velká krytka vlevo Levá krytka SERVO-DRIVE slouží k zakrytí zdvihače, servo pohonu a rozvodného kabelu. Pro zakrytí vedení kabelů můžete krytku protáhnout až do světlé hloubky v hodnotě 350 mm. 6a 6b Pohonná servo jednotka Pohonnou servo jednotku montujeme bez nářadí na levý zdvihač. Ke všem zdvihačům se dá využít stejný servo pohon. Rozvodný kabel Tento kabel přivádí nezbytnou energii k pohonné servo jednotce. Maximální přípustné provozní napětí představuje 24 V. 3b 3c 3d 3e Krytka vpravo Kulatá krytka Vypínač SERVO-DRIVE Vypínač SERVO-DRIVE nainstalujte ve spodní části boku korpusu. Komunikace mezi vypínačem a pohonnou servo jednotkou probíhá prostřednictvím radiového přenosu. Frekvence 2.4 GHz je certifikována a využitelná pro provoz v celém světě. Distanční doraz firmy Blum Distanční doraz Blum zajišťuje potřebný prostor pro spuštění v hodnotě 2 mm. 6c 6d Svorka + ochranná koncová krytka na kabel Tato svorka vytváří elektrické spojení mezi rozvodným kabelem a napájecím zdrojem. Ochranná koncová krytka na kabel se nasazuje na odkryté, holé konce kabelu. Napájecí zdroj firmy Blum + kabel napájecího zdroje Napájecí zdroj Blum je využíván v celém světě a transformuje napětí sítě, specifické pro každou jednotlivou zemi, na stejnosměrné napětí 24 V. V závislosti na místě montáže je nutné používat kabel napájecího zdroje se zástrčkou, v dané zemi obvyklou. Držák napájecího zdroje Napájení je v držáku napájecího zdroje uloženo jednoduše a bezpečně. Standard SERVO-DRIVE 39

40 AVENTOS HS Informace k objednávání Standard a SERVO-DRIVE pro AVENTOS HS 3 Sada krytek pro SERVO-DRIVE 2S8000 Plast světle šedé, hedvábně bílé, tmavě šedé Složení: 3a x velká krytka SERVO-DRIVE vlevo 3b x velká krytka vpravo 3c 2 x kulatá krytka 3d 2 x vypínač SERVO-DRIVE 3e 4 x distanční doraz firmy Blum, Ø 5 mm 4 Sada čelního kování Poniklovaná 20S4200 Dřevěná čílka a široké alurámečky 20S4200A Úzké alurámečky ro dřevěná čílka použijte 4 vruty do dřevotřísky (609.x00) na každou stranu. P Pro široké alurámečky používejte 4 šrouby do plechu se zápustnou hlavou ( ). Sada zdvihačů KH mm 20S2A S2B S2C Kulatá tyč příčné stabilizace KH mm 20S2D S2E S2F00.05 Hliník, Ø 6 mm KH mm 20S2G S2H S2I00.05 ke zkrácení, 06 mm 20Q06UN Přířez: LW - 29 mm Složení: SERVO-DRIVE: LW - 64 mm 2 x symetrický zdvihač 0 x vrut do dřevotřísky Ø 4 x 35 mm 2 Sada spojovacích dílů k příčné stabilizaci Sada ramen Poniklovaná ocel Hliník, Ø 6 mm 20S Q53ZN od LW 90 mm Složení: Přířez pro 5 LW / 2-47 mm 2a x soustava ramen vlevo SERVO-DRIVE: LW / 2-65 mm 2b x soustava ramen vpravo Složení: 2c 2 x krytka pro příčnou stabilizaci x spojovací díl x držák 2 Sada soustav ramen pro SERVO-DRIVE 2 x krytka pro příčnou stabilizaci Poniklovaná ocel 2S Sada SERVO-DRIVE Složení: Plast 2a x soustava ramen SERVO-DRIVE vlevo RAL 7037 šedý 2b x soustava ramen SERVO-DRIVE vpravo Složení: 2c 2 x krytka pro příčnou stabilizaci 3 6a x pohonná servo jednotka 6b x rozvodný kabel, 500 mm Sada krytek 6c x svorka Plast 6d 2 x koncovka kabelu světle šedé, hedvábně bílé, tmavě šedé 20S8000 U spojených čel doporučujeme ke každé soupravě po jedné pohonné jednotce SERVO-DRIVE! Složení: 3a x velká krytka vlevo 3b x velká krytka vpravo 3c 2 x kulatá krytka 40 2FA000 Standard SERVO-DRIVE KH Výška korpusu LW Světlá šířka korpusu

41 Informace k objednávání Standard a SERVO-DRIVE pro AVENTOS HS AVENTOS HS 7, 8, 9 Bit PZ křížový Velikost 2, délka 39 mm Napájecí zdroj Blum, kabel napájecího zdroje a držák napájecího zdroje Stránka Pro výběr správného zdvihače potřebujete znát výšku korpusu a hmotnost čela. Příklad: KH = 600 mm, hmotnost čela = 0 kg Výběr zdvihače = 20S2E00.05 KH = 602 mm > 600 mm, KH = 603 mm > 605 mm KH (mm) BIT-PZ KS2 Hmotnost čela (kg) 20S2G S2H S2I KH (mm) 20S2D S2E S2F KH (mm) 20S2A S2B S2C

42 AVENTOS HS Informace k plánování Standard a SERVO-DRIVE pro AVENTOS HS Montážní pozice pro vyvrtání otvorů Potřebný prostor Ø20 min 276 min H = 80 + SOB 5 x Ø 4 x 35 mm Vyvrtání otvoru pro rozvodný kabel SERVO-DRIVE pouze zleva * Hloubka vrtání 5 mm SERVO-DRIVE ** Alternativní vyvrtání otvoru SOB Síla horní desky korpusu (půdy) Zpracování čela Plánování úzkých alurámečků Úzké alurámečky Dřevěná čílka a široké alurámečky FAo Přesah čela nahoře SFA Boční přesah čela Doraz u stěny: potřebná minimální mezera 5 mm Pro dřevěná čílka použijte 4 vruty do dřevotřísky (609.x00) na každou stranu. Pro široké alurámečky používejte 4 šrouby do plechu se zápustnou hlavou ( ). SFA Boční přesah čela V případě šířky rámečků 9 mm: SFA možný v hodnotě 8 mm. * Při změně síly materiálu je nutné přizpůsobit parametry pro zpracování. Standard SERVO-DRIVE 42

43 Informace k plánování Standard a SERVO-DRIVE pro AVENTOS HS AVENTOS HS Umístění čílka do správné polohy Potřebný prostor pro věncovou lištu a postranici Příčná stabilizace [] LW - 29 mm SERVO-DRIVE: LW - 64 mm Spojovací díl Mezera F X max. Y max. Rozměry se obměňují podle nastavení sklonu. 3 mm 2 mm 35 mm 3 mm 0 mm 0 mm [2] poloviční LW - 47 mm SERVO-DRIVE: poloviční LW - 65 mm.5 mm 28 mm 0 mm LW Světlá šířka Vypínač SERVO-DRIVE Pozice vyvrtávaného otvoru pro distanční doraz Blum Distanční doraz Blum * Od spodní hrany korpusu u čel, přečnívajících směrem dolů. Doporučení pro alurámečky: naplánujte si vyvrtávání otvoru pro distanční doraz Blum v boku korpusu. Při instalaci distančních dorazů Blum do čílka je nezbytné provést zkoušku dorazu a případné kolize. Distanční doraz Blum nekližte ani nelepte! 43

44 AVENTOS HL Volný přístup a krásný vzhled Design a funkce se zde vzájemně působivě doplňují: protože se zdvihací výklop AVENTOS HL kompletně zdvihá směrem vzhůru, je stále možné na uložené předměty dobře dosáhnout. Díky tomu jsou možné dokonce i mimořádné konstrukční situace, například instalace elektrospotřebičů do horní skříňky. Podívejte se na film o montáži a seřízení. 44

45 Jednoduchá krása: elektrospotřebiče budou s AVENTOS HL uschovány za opticky průběžným čelem. Jádro tohoto řešení kování představuje zdvihač s BLUMOTION a robustní sestavou pružin. 45

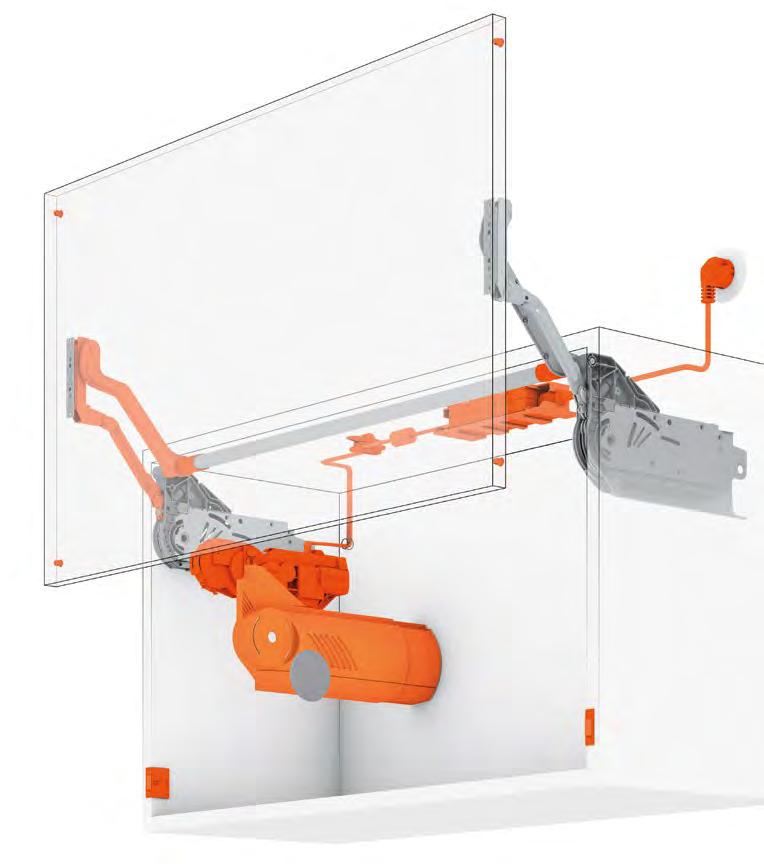

46 AVENTOS HL Přehled 2b 4 9 2a 7 2c 5 6b 6c 6d 8 3b 3e 6a 3c 3a 3d 46

47 Přehled AVENTOS HL Zdvihač 4 Čelní kování 2a Soustava ramen vlevo 5 Oválná příčná stabilizace 2b 2c Soustava ramen vpravo Krytka pro příčnou stabilizaci 6a Pohonná servo jednotka Pohonnou servo jednotku montujeme bez nářadí na levý zdvihač. Ke všem zdvihačům se dá využít stejný servo pohon. 3a Velká krytka vlevo Levá krytka SERVO-DRIVE slouží k zakrytí zdvihače, servo pohonu a rozvodného kabelu. Pro zakrytí vedení kabelů můžete krytku protáhnout až do světlé hloubky v hodnotě 350 mm. 6b Rozvodný kabel Tento kabel přivádí nezbytnou energii k pohonné servo jednotce. Maximální přípustné provozní napětí představuje 24 V. 3b 3c Krytka vpravo Kulatá krytka 6c 6d Svorka + ochranná koncová krytka na kabel Tato svorka vytváří elektrické spojení mezi rozvodným kabelem a napájecím zdrojem. Ochranná koncová krytka na kabel se nasazuje na odkryté, holé konce kabelu. 3d Vypínač SERVO-DRIVE Vypínač SERVO-DRIVE nainstalujte ve spodní části boku korpusu. Komunikace mezi vypínačem a pohonnou servo jednotkou probíhá prostřednictvím radiového přenosu. Frekvence 2.4 GHz je certifikována a využitelná pro provoz v celém světě. 7 9 Napájecí zdroj firmy Blum + kabel napájecího zdroje Napájecí zdroj Blum je využíván v celém světě a transformuje napětí sítě, specifické pro každou jednotlivou zemi, na stejnosměrné napětí 24 V. V závislosti na místě montáže je nutné používat kabel napájecího zdroje se zástrčkou, v dané zemi obvyklou. 3e Distanční doraz firmy Blum Distanční doraz Blum zajišťuje potřebný prostor pro spuštění v hodnotě 2 mm. 8 Držák napájecího zdroje Napájení je v držáku napájecího zdroje uloženo jednoduše a bezpečně. Standard SERVO-DRIVE 47

48 AVENTOS HL Informace k objednávání Standard a SERVO-DRIVE pro AVENTOS HL 5 typů zdvihacích mechanizmů stačí pokrýt obrovské spektrum využití. Pro výběr správného zdvihače potřebujete znát výšku korpusu a hmotnost čela včetně úchytky. Standard SERVO-DRIVE Výška korpusu mm mm mm mm Sada ramen 20L L L L L L L kg kg 20L Sada zdvihačů 20L L kg kg kg 20L kg kg kg 20L kg 20L kg kg kg kg kg kg kg V hraničních oblastech jednotlivých zdvihačů doporučujeme zkoušku dorazu! Sada zdvihačů 2 Sada ramen 20L Výška korpusu mm 20L Výška korpusu mm 20L L Výška korpusu mm 20L L Výška korpusu mm 20L L Složení: Složení: 2 x symetrický zdvihač 0 x vrut do dřevotřísky Ø 4 x 35 mm 48 20L a x soustava ramen vlevo 2b x soustava ramen vpravo 2c 2 x krytka pro příčnou stabilizaci

49 Informace k objednávání Standard a SERVO-DRIVE pro AVENTOS HL AVENTOS HL 2 Sada soustav ramen pro SERVO-DRIVE 5 Oválná tyč příčné stabilizace Výška korpusu mm 2L Hliník Výška korpusu mm 2L ke zkrácení, 06 mm 20Q06UA Výška korpusu mm 2L Přířez: LW - 29 mm Výška korpusu mm 2L SERVO-DRIVE: LW - 64 mm Složení: LW Světlá šířka korpusu 2a x soustava ramen SERVO-DRIVE vlevo 2b 2c x soustava ramen vpravo 2 x krytka pro příčnou stabilizaci Sada spojovacích dílů k příčné stabilizaci Hliník, Ø 6 mm od LW 90 mm 20Q53ZA 3 Sada krytek Přířez pro 5 LW / 2-47 mm Plast SERVO-DRIVE: LW / 2-65 mm světle šedé, hedvábně bílé, tmavě šedé 20L Složení: x spojovací díl Složení: x držák 3a x velká krytka vlevo 2 x krytka pro příčnou stabilizaci 3b x velká krytka vpravo 3c 2 x kulatá krytka LW Světlá šířka korpusu 3 Sada krytek pro SERVO-DRIVE 6 Sada SERVO-DRIVE Plast Plast světle šedé, hedvábně bílé, tmavě šedé 2L8000 RAL 7037 šedý 2FA000 Složení: Složení: 6a x pohonná servo jednotka 3a x krytka SERVO-DRIVE vlevo 6b x rozvodný kabel, 500 mm 3b x krytka vpravo 6c x svorka 3c 2 x kulatá krytka 6d 2 x koncovka kabelu 3d 3e 2 x vypínač SERVO-DRIVE 4 x distanční doraz firmy Blum, Ø 5 mm U spojených čel doporučujeme ke každé soupravě po jedné pohonné jednotce SERVO-DRIVE! 4 Sada čelního kování Bit PZ křížový Poniklovaná Velikost 2, délka 39 mm Dřevěná čílka a široké alurámečky 20S4200 BIT-PZ KS2 Úzké alurámečky 20S4200A Složení: 2 x symetrické čelní kování 7, 8, 9 Napájecí zdroj Blum, kabel napájecího zdroje a držák napájecího zdroje Pro dřevěná čílka použijte 4 vruty do dřevotřísky (609.x00) na každou stranu. Pro široké alurámečky používejte 4 šrouby do plechu se zápustnou hlavou ( ). Stránka 86 49

50 AVENTOS HL Informace k plánování Standard a SERVO-DRIVE pro AVENTOS HL Montážní pozice pro vyvrtání otvorů 45 min 278 5x H = 88 + SOB min LH* Sada ramen Ø 4 x 35 mm Vyvrtání otvoru pro rozvodný kabel SERVO-DRIVE pouze zleva Y* LH Světlá výška korpusu mm mm KH Výška korpusu L L * Hloubka vrtání 5 mm 20L L ** Alternativní vyvrtání otvoru 20L L SOB Síla horní desky korpusu (půdy) 20L L Zpracování čela Dřevěná čílka a široké alurámečky X mm 20L L L L L L L L SERVO-DRIVE 50 FAo Přesah čela nahoře SFA Boční přesah čela SFA Boční přesah čela V případě šířky rámečků 9 mm: SFA možný v hodnotě 8 mm. Doraz u stěny: potřebná minimální mezera 5 mm * Při změně síly materiálu je nutné přizpůsobit parametry pro zpracování. Pro dřevěná čílka použijte 4 vruty do dřevotřísky (609.x00) na každou stranu. Pro široké alurámečky používejte 4 šrouby do plechu se zápustnou hlavou ( ). Standard * Rozměry se týkají mezery dole = 0 mm Plánování úzkých alurámečků Úzké alurámečky Sada ramen NJO NJO -) NJO,) NJO -),) 92 Ø0** Ø 5* Ø0 5 H 88 : : SOB Potřebný prostor

51 Informace k plánování Standard a SERVO-DRIVE pro AVENTOS HL AVENTOS HL Umístění čílka do správné polohy Potřebný prostor pro věncovou lištu a postranici Příčná stabilizace [] LW - 29 mm SERVO-DRIVE: LW - 64 mm Spojovací díl Sada ramen 20L L L L L L L L a b* max. c SOB mm mm mm 6 mm 28 mm mm 30 mm mm 3 mm SOB Síla horní desky korpusu (půdy) X 2 [2] poloviční LW - 47 mm SERVO-DRIVE: poloviční LW - 65 mm 2 * Rozměry se týkají mezery dole = 0 mm LW Světlá šířka Vypínač SERVO-DRIVE Pozice vyvrtávaného otvoru pro distanční doraz Blum Distanční doraz Blum * Od spodní hrany korpusu u čel, přečnívajících směrem dolů. Doporučení pro alurámečky: naplánujte si vyvrtávání otvoru pro distanční doraz Blum v boku korpusu. Při instalaci distančních dorazů Blum do čílka je nezbytné provést zkoušku dorazu a případné kolize. Distanční doraz Blum nekližte ani nelepte! 5

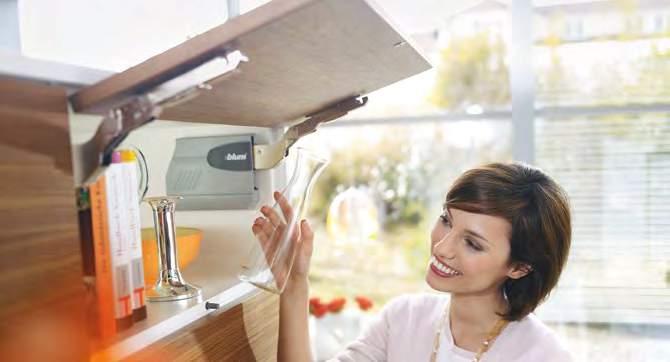

52 AVENTOS HK Vysoké umění u prostých výklopů Komfortní kování pro středně velkou horní skříňku vyžaduje shora korpusu jen velmi málo místa. Také výklop AVENTOS HK budí nadšení díky komplexně vysokému komfortu pohybu. Čílka bez úchytek můžete otvírat díky SERVO-DRIVE nebo TIP-ON. A to zcela bez závěsů. Podívejte se na film o montáži a seřízení. 52

53 Stačí jen ťuknout: s mechanickým způsobem TIP-ON je otvírání tak komfortní, jako dosud nikdy. Jádro tohoto řešení kování představuje zdvihač s BLUMOTION a robustní sestavou pružin. 53

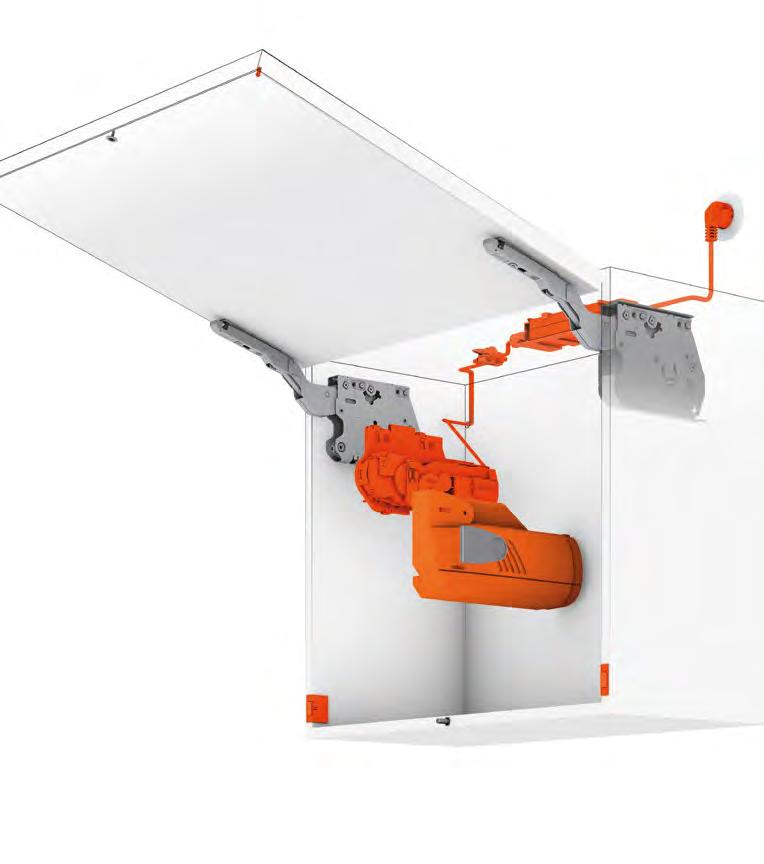

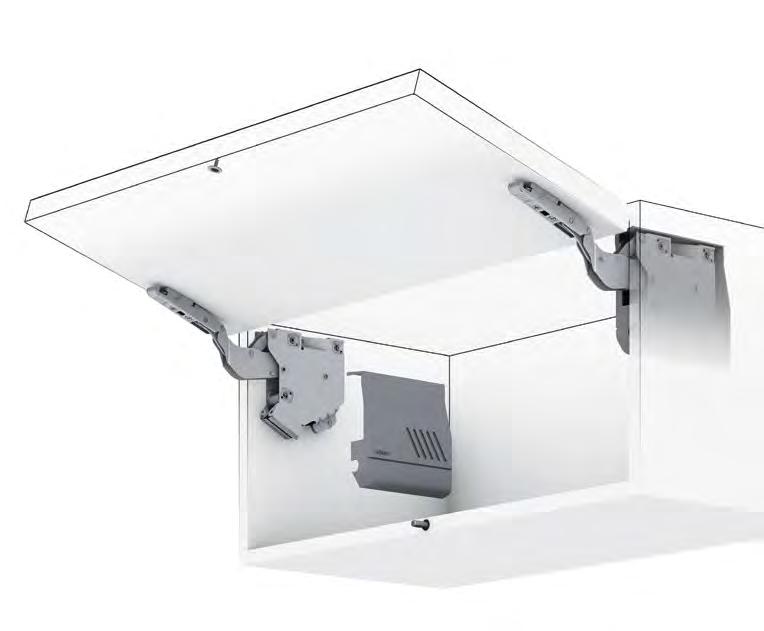

54 AVENTOS HK Přehled 3e b 6c 6d 8 3b 3c 6a 3a 3d 0 Standard SERVO-DRIVE TIP-ON 54

55 Přehled AVENTOS HK 3a 3b Zdvihač Velká krytka vlevo Levá krytka SERVO-DRIVE slouží k zakrytí zdvihače, servo pohonu a rozvodného kabelu. Pro zakrytí vedení kabelů můžete krytku protáhnout až do světlé hloubky v hodnotě 350 mm. Krytka vpravo 6b 6c 6d Rozvodný kabel Tento kabel přivádí nezbytnou energii k pohonné servo jednotce. Maximální přípustné provozní napětí představuje 24 V. Svorka + ochranná koncová krytka na kabel Tato svorka vytváří elektrické spojení mezi rozvodným kabelem a napájecím zdrojem. Ochranná koncová krytka na kabel se nasazuje na odkryté, holé konce kabelu. 3c 3d 3e Malá krytka Vypínač SERVO-DRIVE Vypínač SERVO-DRIVE nainstalujte ve spodní části boku korpusu. Komunikace mezi vypínačem a pohonnou servo jednotkou probíhá prostřednictvím radiového přenosu. Frekvence 2.4 GHz je certifikována a využitelná pro provoz v celém světě. Distanční doraz firmy Blum Distanční doraz Blum zajišťuje potřebný prostor pro spuštění v hodnotě 2 mm Napájecí zdroj firmy Blum + kabel napájecího zdroje Napájecí zdroj Blum je využíván v celém světě a transformuje napětí sítě, specifické pro každou jednotlivou zemi, na stejnosměrné napětí 24 V. V závislosti na místě montáže je nutné používat kabel napájecího zdroje se zástrčkou, v dané zemi obvyklou. Držák napájecího zdroje Napájení je v držáku napájecího zdroje uloženo jednoduše a bezpečně. TIP-ON 4 Čelní kování 6a Pohonná servo jednotka Pohonnou servo jednotku montujeme bez nářadí na levý zdvihač. Pro AVENTOS HK je zapotřebí speciální servo pohon s adaptérem. Kontaktní destička k našroubování 55

56 AVENTOS HK Informace k objednávání Standard a SERVO-DRIVE pro AVENTOS HK 4 typy zdvihacích mechanizmů stačí pokrýt obrovské spektrum využití. S pomocí ukazatele výkonnosti určíte potřebný zdvihač. Ukazatel výkonnosti závisí na hmotnosti čela a výšce korpusu. Ukazatel výkonnosti a hmotnost čela mohou být při použití třetího zdvihacího mechanizmu navýšeny o 50 %. Standard SERVO-DRIVE Ukazatel výkonnosti LF = výška korpusu KH (mm) x hmotnost čela vč. dvojnásobné hmotnosti úchytky (kg) 20K LF LF LF K K K LF Oboustranný zdvihač Ukazatel výkonnosti LF V hraničních oblastech jednotlivých zdvihačů doporučujeme zkoušku dorazu! Sada zdvihačů 3 Ukazatel výkonnosti Úhel otevření K K K *) 20K a Složení: 3b 2 x symetrický zdvihač 3c 6 x vrut do dřevotřísky Ø 4 x 35 mm Sada krytek Plast světle šedé, hedvábně bílé, tmavě šedé Složení: x velká krytka vlevo x velká krytka vpravo 2 x malá krytka 20K8000 Max. hmotnost čela 8 kg se dvěma zdvihači *) Předmontovaný omezovač úhlu otevření Upozornění! U širokých korpusů doporučujeme zdvihač, nainstalovaný na středovou část korpusu. Důvodem je prohýbání čílka v otevřené pozici. 56

57 Informace k objednávání Standard a SERVO-DRIVE pro AVENTOS HK AVENTOS HK 3 Sada krytek pro SERVO-DRIVE 5 Sada SERVO-DRIVE Plast Plast světle šedé, hedvábně bílé, tmavě šedé 2K8000 (prachově) šedý 2KA000 Složení: Složení: 6a x pohonná servo jednotka 3a x velká krytka SERVO-DRIVE vlevo 6b x rozvodný kabel, 500 mm 3b x velká krytka vpravo 6c x svorka 3c 2 x malá krytka 6d 2 x koncovka kabelu 3d 3e 2 x vypínač SERVO-DRIVE 4 x distanční doraz firmy Blum, Ø 5 mm V případě ukazatele výkonnosti > 9000 doporučujeme dvě synchronizované pohonné jednotky! 4 Sada čelního kování Omezovač úhlu otevření Poniklovaná Plast Dřevěná čílka a široké alurámečky 20S (tmavě kovově) šedý 2 x 20K (prachově) šedý 2 x 20K70 Úzké alurámečky 20S4200A Bit PZ křížový Složení: Velikost 2, délka 39 mm 2 x symetrické čelní kování BIT-PZ KS2 Pro dřevěná čílka použijte 4 vruty do dřevotřísky (609.x00) na každou stranu. Pro široké alurámečky používejte 4 šrouby do plechu se zápustnou hlavou ( ). 7, 8, 9 Napájecí zdroj Blum, kabel napájecího zdroje a držák napájecího zdroje Stránka 86 57

58 AVENTOS HK Informace k plánování Standard a SERVO-DRIVE pro AVENTOS HK Montážní pozice pro vyvrtání otvorů NJO NJO -) NJO NJO -) NJO NJO -) NJO -) NJO -) NJO -) Potřebný prostor NJO NJO NJO NJO NJO NJO SERVO-DRIVE 4&370 %3*7& 4&370 %3*7& 4&370 %3*7& min 26 3x SERVO-DRIVE Ø 4 x 35 mm Vyvrtání otvoru pro rozvodný kabel SERVO-DRIVE pouze zleva * Hloubka vrtání 5 mm LH Světlá výška korpusu ** Alternativní vyvrtání otvoru * Alespoň 26 mm s viditelným závěsným kováním SOB Síla horní desky korpusu (půdy) Plánování úzkých alurámečků Zpracování čela Úzké alurámečky Dřevěná čílka a široké alurámečky Doraz u stěny: potřebná minimální mezera 5 mm 4x Ø 3.5 x 5 mm SOB Síla horní desky korpusu (půdy) F Mezera SFA Boční přesah čela SFA Boční přesah čela V případě šířky rámečků 9 mm: SFA možný v hodnotě 8 mm. ro dřevěná čílka použijte 4 vruty do dřevotřísky (609.x00) na každou P stranu. Pro široké alurámečky používejte 4 šrouby do plechu se zápustnou hlavou ( ). Standard SERVO-DRIVE 58 * Při změně síly materiálu je nutné přizpůsobit parametry pro zpracování.

59 Informace k plánování Standard a SERVO-DRIVE pro AVENTOS HK AVENTOS HK Potřebný prostor pro věncovou lištu a postranici Minimální mezera D (mm) X (mm) Omezovač úhlu otevření Bez Y = FH x D 00 Y = FH x D 75 A = FH x D MF Minimální mezera při otvírání (2 mm) Vypínač SERVO-DRIVE Pozice vyvrtávaného otvoru pro distanční doraz Blum Distanční doraz Blum Obecně doporučujeme 4 distanční dorazy nainstalované v blízkosti vypínače. Pro určitá využití (vysoká čela, malá hmotnost) mohou občas být vystačující 2 distanční dorazy Blum. Doporučujeme zkoušku pro zjištění případné kolize. Doporučení pro alurámečky: naplánujte si vyvrtávání otvoru pro distanční doraz Blum v boku korpusu. Při instalaci distančních dorazů Blum do čílka je nezbytné provést zkoušku dorazu a případné kolize. Distanční doraz Blum nekližte ani nelepte! 59

60 AVENTOS HK Informace k objednávání TIP-ON pro AVENTOS HK 4 typy zdvihacích mechanizmů stačí pokrýt obrovské spektrum využití. 3 4a 4b 3 S pomocí ukazatele výkonnosti určíte potřebný zdvihač. Ukazatel výkonnosti závisí na hmotnosti čela a výšce korpusu. Ukazatel výkonnosti a hmotnost čela mohou být při použití třetího zdvihacího mechanizmu navýšeny o 50 %. 2b 2a 5 4a 4b TIP-ON Ukazatel výkonnosti LF = výška korpusu KH (mm) x hmotnost čela (kg) 20K2300T LF LF K2500T 20K2700T LF LF K2900T Oboustranný zdvihač Ukazatel výkonnosti LF V hraničních oblastech jednotlivých zdvihačů doporučujeme zkoušku dorazu! Sada zdvihačů 2 Sada krytek Ukazatel výkonnosti Úhel otevření Plast K2300T 20K2500T světle šedé, hedvábně bílé, tmavě šedé 20K K2700T *) 20K2900T Složení: 2a x velká krytka vlevo Složení: 2b x velká krytka vpravo 2 x symetrický zdvihač 2c 2 x malá krytka 6 x vrut do dřevotřísky Ø 4 x 35 mm Max. hmotnost čela 8 kg se dvěma zdvihači Omezovač úhlu otevření Plast *) předmontovaný omezovač úhlu otevření 00 (tmavě kovově) šedý 2 x 20K (prachově) šedý 2 x 20K70 60

61 Informace k objednávání TIP-ON pro AVENTOS HK AVENTOS HK 3 Sada čelního kování 4b Sada TIP-ON pro prodlouženou délku Poniklovaná pro čela s výškou nad 500 mm Dřevěná čílka a široké alurámečky 20S4200 k zavrtání při prům. 0 x 76 mm SW, PG, TS * Úzké alurámečky 20S4200A s magnetem 956A004 vysunutí cca 38 mm Složení: Složení: 2 x symetrické čelní kování x TIP-ON x kontaktní destička k našroubování 3 Pro dřevěná čílka použijte 4 vruty do dřevotřísky (609.x00). Pro široké alurámečky používejte 4 šrouby do plechu se zápustnou hlavou ( ). x vrut do dřevotřísky Upozornění: alternativu našroubování představuje kontaktní destička k nalepení 4a Sada TIP-ON 5 Adaptér Pro výklopy až do výšky 500 mm včetně Přímý adaptér NI-L, SW, PG, TS * Zkrácená délka 20/ k zavrtání při prům. 0 x 50 mm NI-L, SW, PG, TS * Prodloužená délka 20/32 956A20 SW, PG, TS * Křížový adaptér s magnetem PG * Prodloužená délka 37/32 vysunutí cca 8 mm šrouby 956A50 Složení: EXPANDO 956A5E x TIP-ON Montáž vruty do dřevotřísky Ø 3.5 mm nebo Ø 4 mm x kontaktní destička k našroubování 2 x vrut do dřevotřísky Upozornění: alternativu našroubování představuje kontaktní destička k nalepení Bit PZ křížový Velikost 2, délka 39 mm BIT-PZ KS2 * NI-L poniklovaný a lakovaný, SW hedvábně bílé, PG platinově šedé, TS Terra černé 6

62 AVENTOS HK Informace k plánování TIP-ON pro AVENTOS HK Montážní pozice pro vyvrtání otvorů Potřebný prostor * Hloubka vrtání 5 mm * Nejméně 26 mm s viditelným závěsným kováním SOB Síla horní desky korpusu (půdy) 3 x Ø 4 x 35 mm Zpracování čela Plánování úzkých alurámečků Úzké alurámečky Dřevěná čílka a široké alurámečky Doraz u stěny: potřebná minimální mezera 5 mm 4 x Ø 3.5 x 5 mm SOB Síla horní desky korpusu (půdy) F Mezera SFA Boční přesah čela Pro dřevěná čílka použijte 4 vruty do dřevotřísky (609.x00) na každou stranu. Pro široké alurámečky používejte 4 šrouby do plechu se zápustnou hlavou ( ). SFA Boční přesah čela V případě šířky rámečků 9 mm: SFA možný v hodnotě 8 mm. * Při změně síly materiálu je nutné přizpůsobit parametry pro zpracování. TIP-ON 62

63 Informace k plánování TIP-ON pro AVENTOS HK AVENTOS HK Potřebný prostor pro věncovou lištu a postranici Minimální mezera D (mm) X (mm) Omezovač úhlu otevření Bez Y = FH x D 00 Y = FH x D 75 A = FH x D MF Minimální mezera při otvírání (2 mm) 63

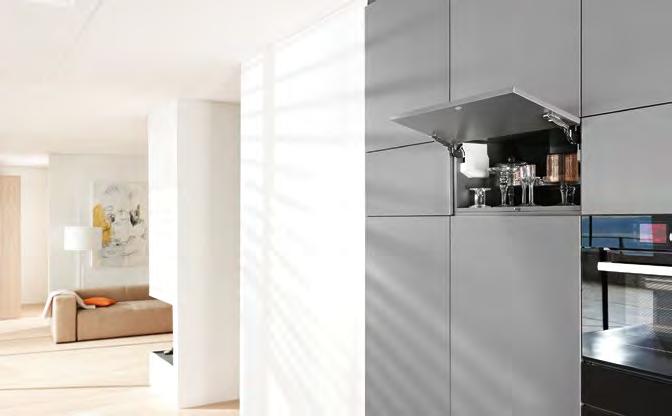

64 min 76 AVENTOS HK Informace k plánování TIP-ON pro AVENTOS HK Montážní pozice TIP-ON Zkrácená délka Prodloužená délka min 50 /2 /2 Ø0 0.6 /2 /2 Ø0 0.6 Pro výklopy až do výšky 500 mm včetně Pro čela s výškou nad 500 mm Konstrukční parametry pro plánování TIP-ON Zkrácená délka Prodloužená délka min.5 min.5 min 2.6 min 3.* min 50 min 2.6 min 3.* min 76 min. 2.6 mm s kontaktní destičkou k nalepení / * min. 3. mm s kontaktní destičkou k našroubování Montážní pozice adaptéru Přímý adaptér zkrácená délka 20/7 Přímý adaptér prodloužená délka 20/32 Křížový adaptér prodloužená délka 37/32 53 = 4 = 79 = 4 = = = Konstrukční parametry pro plánování adaptéru Přímý adaptér zkrácená délka 20/7 Přímý adaptér prodloužená délka 20/ * min.5* * Nastavení ze závodu = 2 mm * Nastavení ze závodu = 2 mm 64

65 Informace k plánování TIP-ON pro AVENTOS HK AVENTOS HK Konstrukční parametry pro plánování adaptéru Křížový adaptér prodloužená délka 37/32 min.5* * Nastavení ze závodu = 2 mm Plánování kontaktní destičky k našroubování FAu 3* 7.5 K zavrtání Přímý adaptér Křížový adaptér * Kontaktní destičku k našroubování doporučujeme posunout oproti jednotce TIP-ON o 3 mm. FAu Přesah čela dole TIP-ON 65

66 AVENTOS HK-S Malý výklop, velký komfort pohybu AVENTOS HK-S je správná volba pro malé výklopy v horní skříňce, například nad lednicí. Díky harmonickým a přehledným rozměrům se kování perfektně hodí do malých korpusů, úložný prostor může být optimálně využitý. Podívejte se na film o montáži a seřízení. 66

67 Bezúchytková čela se s TIP-ON pro AVENTOS HK-S otvírají na obyčejné ťuknutí. Pro zavření na výklop jednoduše zatlačte. Jádro tohoto řešení kování představuje zdvihač s BLUMOTION a robustní sestavou pružin. 67

68 AVENTOS HK-S Přehled 4b 3 3 2b 2a 4a 68

69 Přehled AVENTOS HK-S Zdvihač 2a Krytka vlevo 2b Krytka vpravo 3 Čelní kování 4a TIP-ON 4b Kontaktní destička k našroubování Standard TIP-ON 69

70 AVENTOS HK-S Informace k objednávání Standard a TIP-ON pro AVENTOS HK-S 3 typy zdvihacích mechanizmů stačí pokrýt obrovské spektrum využití b 3 S pomocí ukazatele výkonnosti určíte potřebný zdvihač. Ukazatel výkonnosti závisí na hmotnosti čela a výšce korpusu. Ukazatel výkonnosti a hmotnost čela mohou být při použití třetího zdvihacího mechanizmu navýšeny o 50 %. Maximální výška korpusu u AVENTOS HK-S činí 600 mm. Vyšší korpusy se dají realizovat pouze v kombinaci s čelním kováním z oceli 75H300. 4a Standard TIP-ON Ukazatel výkonnosti LF = výška korpusu KH (mm) x hmotnost čela vč. dvojnásobné hmotnosti úchytky (kg) LF LF K2C K2C00T 20K2B K2E K2B00T 20K2E00T LF LF LF LF Oboustranný zdvihač Ukazatel výkonnosti LF Oboustranný zdvihač Ukazatel výkonnosti LF V hraničních oblastech jednotlivých zdvihačů doporučujeme zkoušku dorazu! Sada zdvihačů Sada zdvihačů Ukazatel výkonnosti pružina Ukazatel výkonnosti pružina slabá 20K2B slabá 20K2B00T středně těžká 20K2C středně těžká 20K2C00T silná 20K2E silná 20K2E00T Úhel otevření 07 Úhel otevření 07 Složení: 2 x symetrický zdvihač 2 x symetrický zdvihač 2 x velká krytka vlevo/vpravo světle šedá, hedvábně bílá, tmavě šedé Složení: 2 x velká krytka vlevo/vpravo světle šedá, hedvábně bílá, tmavě šedé 6 x vrut do dřevotřísky Ø 4 x 35 mm 6 x vrut do dřevotřísky Ø 4 x 35 mm 70

71 Informace k objednávání Standard a TIP-ON pro AVENTOS HK-S AVENTOS HK-S 3 Čelní kování 5 3 Dřevěná čílka a široké alurámečky Sada čelního kování Úzké alurámečky Složení: 2 x čelní kování vlevo/vpravo 2 x 75H300 Pro dřevěná čílka použijte 2 vruty do dřevotřísky (609.x00). Pro široké alurámečky používejte 2 šrouby do plechu se zápustnou hlavou ( ). 20K4A00A0 Adaptér Přímý adaptér Plast, šrouby NI-L, SW, PG, TS 3 Zkrácená délka 20/7 Křížový adaptér PG 3 Prodloužená délka 37/32 šrouby EXPANDO Montáž vruty do dřevotřísky Ø 3.5 mm nebo Ø 4 mm A50 956A5E 4 Sada TIP-ON Omezovač úhlu otevření k zavrtání při prům. 0 x 50 mm Plast Plast 00 (tmavě kovově) šedý 2 x 20K7A4 SW, PG, TS 3 75 (prachově) šedý 2 x 20K7A Zkrácená délka, 50 mm Složení: 4a x TIP-ON Bit PZ křížový 4b x kontaktní destička k našroubování 2 Velikost 2, délka 39 mm x vrut do dřevotřísky BIT-PZ KS2 2 Upozornění: alternativu našroubování představuje kontaktní destička k nalepení 3 NI-L poniklovaný a lakovaný, SW hedvábně bílé, PG platinově šedé, TS Terra černé 7

72 AVENTOS HK-S Informace k plánování Standard a TIP-ON pro AVENTOS HK-S Montážní pozice pro vyvrtání otvorů Upevňovací pozice Potřebný prostor SOB Síla horní desky korpusu (půdy) 3 x Ø 4 x 35 mm * Nejméně 240 mm s viditelným závěsným kováním Výška korpusu maximálně 400 mm Zpracování čela Plánování úzkých alurámečků 78-F Úzké alurámečky Dřevěná čílka a široké alurámečky Ø 3.5 x 5 mm SOB Síla horní desky korpusu (půdy) F Mezera SFA Boční přesah čela Pro dřevěná čílka použijte 2 vruty do dřevotřísky (609.x00). Pro široké alurámečky používejte 2 šrouby do plechu se zápustnou hlavou ( ). SFA Boční přesah čela V případě šířky rámečků 9 mm: SFA možný v hodnotě 8 mm. * Při změně síly materiálu je nutné přizpůsobit parametry pro zpracování. Standard TIP-ON 72

73 Informace k plánování Standard a TIP-ON pro AVENTOS HK-S AVENTOS HK-S Potřebný prostor pro věncovou lištu a postranici Minimální mezera D (mm) X (mm) Omezovač úhlu otevření Bez Y = FH x D MF Minimální mezera při otvírání (2 mm) 00 Y = FH x D 75 A = FH x D 73

74 AVENTOS HK-S Informace k plánování TIP-ON pro AVENTOS HK-S Montážní pozice TIP-ON min 50 /2 /2 Ø0 0.6 Pro výklopy až do výšky 500 mm včetně Konstrukční parametry pro plánování TIP-ON min.5 min 2.6 min 3.* min 50 min. 2.6 mm s kontaktní destičkou k nalepení * min. 3. mm s kontaktní destičkou k našroubování Montážní pozice adaptéru Přímý adaptér zkrácená délka 20/7 Křížový adaptér prodloužená délka 37/32 53 = 4 = = = Konstrukční parametry pro plánování adaptéru Přímý adaptér zkrácená délka 20/7 Křížový adaptér prodloužená délka 37/ min.5* min.5* * Nastavení ze závodu = 2 mm * Nastavení ze závodu = 2 mm 74

75 Informace k plánování TIP-ON pro AVENTOS HK-S AVENTOS HK-S Plánování kontaktní destičky k našroubování FAu 3* 7.5 K zavrtání Přímý adaptér Křížový adaptér * Kontaktní destičku k našroubování doporučujeme posunout oproti jednotce TIP-ON o 3 mm. FAu Přesah čela dole TIP-ON 75

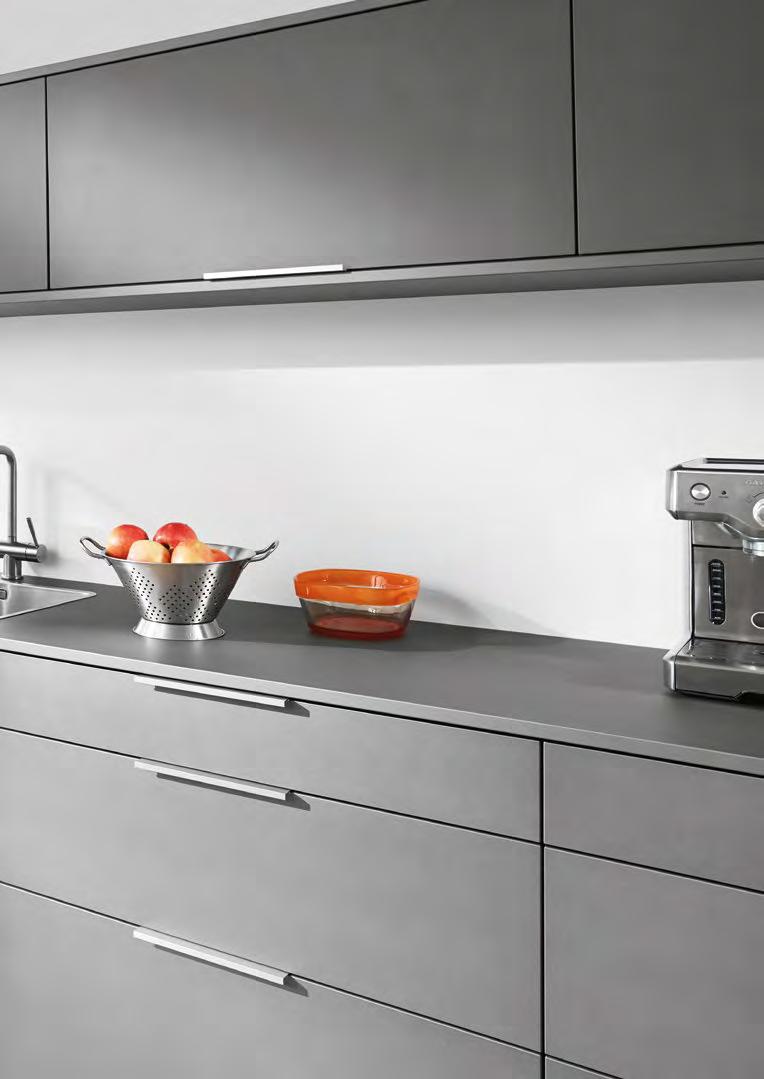

76 AVENTOS HK-XS Malý výklop obrovský komfort AVENTOS HK-XS je kompaktní kování, určené pro malé výklopy ve vysokých skříních a horních skříňkách. Drobná konstrukce AVENTOS HK-XS rozkrývá obrovské možnosti provedení, pojetí a ztvárnění. V kombinaci se závěsy CLIP top BLUMOTION se výklopy zavírají měkce a tiše. Podívejte se na film o montáži a seřízení. 76

77 Vysoký komfort pohybu Plynulá zarážka výklop zastaví přesně v té pozici, v jaké si přejete, a Vy na něj kdykoli pohodlně dosáhnete. Univerzální možnosti Ať už použijete třeba silná čela ze dřeva nebo čela se širokými či úzkými alurámečky, zůstanou montážní pozice ve všech situacích beze změny. Můžete tak s veškerým pohodlím využívat rozličné materiály i tloušťky čel. Osvědčená kvalita firmy Blum Zdvihač s robustní soustavou pružin představuje střed kompaktního kování. AVENTOS HK-XS tak vzbudí Vaše nadšení svou vysokou stabilitou a dlouhou životností. Pro kvalitu po celou dobu životnosti nábytku. 77

78 AVENTOS HK-XS Přehled 4b 3 2a 3 2b 4a 78

79 Přehled AVENTOS HK-XS Zdvihač 2a Čelní kování 2b Boční čep na korpus 3 Závěs 4a TIP-ON 4b Kontaktní destička k našroubování Standard TIP-ON 79

80 AVENTOS HK-XS Informace k objednávání 6b 3 4 6a Dobře se hodí do horní skříňky a vysoké skříně Výška korpusu od 240 mm do 600 mm Minimální světlá hloubka 25 mm Zavírání měkce a tiše, díky kombinaci se závěsy CLIP top BLUMOTION Kombinovatelné s TIP-ON pro otvírání bezúchytkových čel Vyvážený komfort pohybu díky vynaložení jen nepatrné ovládací síly, plynulé zarážce a BLUMOTION Snadná montáž, takřka bez nářadí, a komfortní seřízení Symetrický zdvihač využitelný jako jednostranný nebo oboustranný Vysoká kvalita designu Ukazatel výkonnosti LF = výška korpusu KH (mm) x hmotnost čela, vč. dvojnásobné hmotnosti úchytky (kg) Standard TIP-ON 20K0 LF K30 20K50 20K0T LF K30T 20K50T LF LF LF LF Jednostranný zdvihací mechanizmus Ukazatel výkonnosti LF Jednostranný zdvihací mechanizmus Ukazatel výkonnosti LF Upozornění: v případě využití po obou stranách se faktor výkonnosti zdvojnásobí. V hraničních oblastech jednotlivých zdvihacích mechanizmů doporučujeme zkoušku dorazu! Symetrický zdvihací mechanizmus Symetrický zdvihací mechanizmus Ukazatel výkonnosti Ukazatel výkonnosti K K K K0T 20K30T 20K50T Úhel otvírání 05 * Úhel otvírání 05 * * U závěsů s menším úhlem otvírání omezují úhel závěsy. 80

81 Informace k objednávání AVENTOS HK-XS 2 Boční čep na korpus 7 Přímý adaptér Niklovaná ocel Plast, šrouby Šrouby 20K50 NI-L, SW, PG, TS 3 EXPANDO 20K5E Zkrácená délka 20/ Čelní kování Bit PZ křížový Niklovaná ocel Velikost 2, délka 39 mm Šrouby 20K40 BIT-PZ KS2 EXPANDO 20K4E Úzké alurámečky 20K40A Příslušenství pro CLIP top BLUMOTION 0 / CLIP top 0 4 Závěsy doporučení 2 Krytka ramínka závěsu CLIP top BLUMOTION 0 Potisk/ražení Šrouby S pružinou 2 x* 7B3550 Bez potisku INSERTA S pružinou 2 x* 7B3590 Ražená Blum BP CLIP top 0 pro TIP-ON Šrouby Bez pružiny 2 x* 70T3550.TL Krytka misky závěsu INSERTA Bez pružiny 2 x* 70T3590.TL CLIP top BLUMOTION 70T3504 CLIP top 70T Montážní podložky doporučení Standardní montážní podložky, zvýšení v závislosti na mezeře nahoře Distanční díl pro misku závěsu Montáž Zvýšení.5 mm Šrouby 0 mm 2 x* 75H300 Našroubování EXPANDO 0 mm 2 x* 77H300E CLIP top BLUMOTION 70T Sada TIP-ON Omezovač úhlu otevření (86 ) K zavrtání Ø 0 x 50 mm Plast Plast Černý 70T3553 SW, PG, TS 3 Zkrácená délka, 50 mm Složení: Vrut do dřevotřísky 6a x TIP-ON Ø 3.5 x 5 mm b x kontaktní destička k našroubování 4 Ø 3.5 x 7 mm x vrut do dřevotřísky Pro dřevěná čílka použijte 2 vruty do dřevotřísky (609.x00). Pro široké alurámečky použijte 2 šrouby do plechu se zápustnou hlavou ( ). 2 Alternativně jsou možné rovněž závěsy CLIP top BLUMOTION, závěsy pro silné profilované dveře 95, závěsy pro alurámečky 95, nebo závěsy CLIP top 07, 0, závěsy pro silné profilované dveře 95, závěsy pro alurámečky 95 v kombinaci s BLUMOTION pro naklapnutí 973A nebo bez pružiny (TIP-ON). Viz. katalog firmy Blum. 3 NI-L poniklovaný a lakovaný, SW hedvábně bílé, PG platinově šedé, TS Terra černé 4 Upozornění: alternativu našroubování představuje kontaktní destička k nalepení * Počet závěsů viz. zpracování čela 8

82 FAo 26+D+K (32+D+K) FAo 25.5+D+K (3.5+D+K) D+K SOB min LH = 200 min LH = 200 H AVENTOS HK-XS Plánování Pozice pro vyvrtání otvorů Potřebný prostor (45) min 25* min 25* (min (min 00*) 00*) H = 37 + D + K + SOB D Zvýšení montážních podložek K Naložení zalomení ramínka závěsu Naložený závěs 0 mm Polonaložený závěs 9.5 mm Vložený závěs 8 mm SOB Tloušťka půdy korpusu LH Světlá výška korpusu * Min. 200 mm s viditelným závěsným kováním Zpracování čela Plánování úzkých alurámečků Úzké alurámečky Dřevěná čílka a široké alurámečky Ø 3.5 x 5 mm FAo Přesah čela nahoře SFA Boční přesah čela Počet závěsů 3 závěsy od šířky korpusu 900 mm a/nebo od faktoru výkonnosti závěsy u šířky korpusu 200 mm a/nebo od faktoru výkonnosti 2700 V případě šířky rámečků 9 mm: SFA možný v hodnotě 8 mm. SFA Boční přesah čela Pro dřevěná čílka použijte 2 vruty do dřevotřísky (609.x00). Pro široké alurámečky používejte 2 šrouby do plechu se zápustnou hlavou ( ). R Rádius * Při změně síly materiálu je nutné přizpůsobit parametry pro zpracování. ( ) Speciální pozice vyvrtávaných montážních otvorů pro světlou hloubku v hodnotě min. 00 mm. Pro optimální pohyb využijte standardní pozice vyvrtávaných montážních otvorů pro světlou hloubku v hodnotě min. 25 mm. 82

83 Plánování AVENTOS HK-XS Potřebný prostor Potřebný prostor pro věncovou lištu a postranici Minimální mezera Y = (FH a) x 0.3 FD (mm) FD (mm) a (mm) X (mm) FD Tloušťka čela FD Tloušťka čela FH Výška čela MFu Minimální mezera dole (.5 mm) MFo Minimální mezera nahoře, v závislosti na použitém závěsu viz. katalog firmy Blum Minimální mezera (F) pro čílka, která mají rádius čel (R = mm) u nastavení ze závodu pro CLIP top BLUMOTION 0 / CLIP top 0 CLIP top BLUMOTION 0 / CLIP top 0 Tloušťka čela FD TB TB Doporučujeme zkoušku kolize Navíc u seřízení do stran +2 mm TB 3-7 F CLIP top BLUMOTION 0 / CLIP top 0 FA Přesah čela FA TB F Mezera FA Přesah čela Montážní podložka TB Odstup vyvrtávaných otvorů pro misky TB Odstup vyvrtávaných otvorů pro misky 83

84 AVENTOS HK-XS Plánování TIP-ON Montážní pozice Zkrácená verze TIP-ON Přímý adaptér zkrácená délka 20/7 min 50 /2 /2 Ø = 4 = Plánovací rozměry Zkrácená verze TIP-ON Přímý adaptér zkrácená délka 20/7 min min 2.6 min 3.* min min. 2.6 mm s kontaktní destičkou k nalepení * min. 3. mm s kontaktní destičkou k našroubování Nastavení ze závodu = 2 mm Plánování kontaktní destičky k našroubování FAu 3* 7.5 K zavrtání Přímý adaptér FAu Přesah čela dole * Kontaktní destičku k našroubování doporučujeme posunout oproti jednotce TIP-ON o 3 mm. 84

85 Pomůcky pro zpracování AVENTOS HK-XS Zpracování čela Montáž čela Závěsy Závěsy Univerzální vrtací šablona ECODRILL Vrtací šablona pro závěsy ZML.0040 M3.000 Ø 8 mm / Ø 2.5 mm A Ø 2.5 mm A Zpracování korpusů Montáž korpusu Montážní podložka Zpracování TIP-ON Univerzální samostatná šablona Dorazový úhelník Vrtací šablona TIP-ON K zavrtání Využití možné i pro montáž na korpus Využití možné i pro TIP-ON pro AVENTOS 85

86 AVENTOS Informace k objednávání Napájecí zdroj Blum a příslušenství 7 6c 9 6d 8 6b 6c, 6d Svorka + ochranná koncová krytka na kabel 9 6b, 6d 7 8 Černá Rozvodný kabel ke zkrácení + ochranná krytka na kabel Elektrický kabel o délce 8 m s 5 ks koncovek kabelu Z0K800AE Napájecí zdroj Blum 24 W Montážní návod a návod k obsluze A DE, EN, FR, IT, NL B DA, EN, FI, NO, SV C EL, EN, HR, SL, SR, TR D EN, ES, FR, IT, PT E CS, HU, SK, PL F BG, ET, LT, LV, RO, RU G EN, ES, FR, (US, CA) H EN, ZH Držák napájecího zdroje montáž na stěnu Z0V00E.0 Z0NE030A Z0NE030B Z0NE030C Z0NE030D Z0NE030E Z0NE030F Z0NE030G Z0NE030H Kabel napájecího zdroje Země Kabel napájecího zdroje, Evropa Kabel napájecího zdroje, CH Kabel napájecího zdroje, US, CA Kabel napájecího zdroje, JP Kabel napájecího zdroje, BR Kabel napájecího zdroje, UK Kabel napájecího zdroje, DK Kabel napájecího zdroje, IL Kabel napájecího zdroje, AU Kabel napájecího zdroje, CN Kabel napájecího zdroje, AR Kabel napájecího zdroje, IN Kabel napájecího zdroje, CL Kabel napájecího zdroje, TW Kabel napájecího zdroje, ZA Kabel nap. zdroje, Evropa, bez konektoru Držák kabelu Z0M200E Z0M200C Z0M200U Z0M200J Z0M200S.0 Z0M200B Z0M200D Z0M200I Z0M200K Z0M200N Z0M200A Z0M200H Z0M200L Z0M200T Z0M200Z Z0M200E.OS S pomocí držáku kabelu můžete například jednoduše upevnit na korpus rozvodný kabel. Bílošedý Z0NG20 Bílý Z0K0009 Napájecí zdroj Blum (2 W) se zástrčkou, včetně síťového kabelu (20 mm)*, alternativa k 7, 8, 9: pouze pro individuální typ využití Síťový adaptér (x) E B K R N U A * S rozvodným kabelem se dá celková délka zvýšit na max mm Jazyková skupina (y) A DE, EN, FR, IT, NL B DA, EN, FI, NO, SV C EL, EN, HR, SL, SR, TR D EN, ES, FR, IT, PT E CS, HU, SK, PL F BG, ET, LT, LV, RO, RU G EN, ES, FR, (US, CA) H EN, ZH Z0NA30xyF 86

87 AVENTOS Montáž Napájecí zdroj Blum a příslušenství Potřebný prostor a bezpečná vzdálenost držáků napájecího zdroje Blum se zástrčkou nebo napájecích zdrojů Blum Pro cirkulaci vzduchu musíte dodržet bezpečnostní vzdálenost 30 mm (viz. grafické zobrazení), jinak hrozí přehřátí napájecího zdroje Blum či napájecího zdroje Blum se zástrčkou. Montáž na horní desku (půdu) korpusu 6b Rozvodný kabel ke zkrácení 6c Svorka 6d Ochranná koncová krytka na kabel 7 Napájecí zdroj Blum 8 Držák napájecího zdroje 9 Kabel napájecího zdroje Ke každému rozvodnému kabelu je přípustné připojit pouze jeden napájecí zdroj Blum! Rozvod kabelů dozadu Rozvod kabelů nahoru Doporučeno Volitelně Rozměr od středu vrtání k přední hraně korpusu. HF 67 mm HS HS:69 a/nebo 67 mm HL 74.5 či 67 mm HK: 67 mm 87

88 AVENTOS Montáž Napájecí zdroj Blum a příslušenství Schéma kabeláže pro dva korpusy Držák napájecího zdroje 4 5 Pojistka proti vypadnutí Nepoškoďte špičky hrotů! 88

89 Montáž Napájecí zdroj Blum a příslušenství AVENTOS Montáž v kombinaci se SERVO-DRIVE pro systémy výsuvů 6b 6c 6d Rozvodný kabel ke zkrácení Svorka Ochranná koncová krytka na kabel Napájecí zdroj Blum Držák napájecího zdroje Kabel napájecího zdroje Ke každému rozvodnému kabelu je přípustné připojit pouze jeden napájecí zdroj Blum! 89

90 AVENTOS Přehled funkcí SERVO-DRIVE pro AVENTOS Uvedení do provozu A Aktivujte vypínač SERVO-DRIVE. Přídavné funkce navíc Volitelně C D Aktivujte synchronizaci jednotek. Aktivujte funkci zamezení případné kolizi. B Proveďte kalibraci. Deaktivace E Reset Motion F Reset Wireless Instalace tlačítek Pohonná servo jednotka Tlačítko <Reset Motion> LED kontrolka Motion Tlačítko <SWITCH> Tlačítko <SYNC> Tlačítko <COLL> Tlačítko <Reset Wireless> LED kontrolka Wireless Vypínač SERVO-DRIVE 90

91 Uvedení do provozu SERVO-DRIVE pro AVENTOS AVENTOS Obsluha Nepřerušované světlo Blikání A Aktivujte vypínač SERVO-DRIVE. Vytvoření rádiového přenosu mezi vypínačem SERVO-DRIVE a servo pohonem. Každý jednotlivý vypínač SERVO-DRIVE může být přiřazen vždy pouze k jedné pohonné servo jednotce. 2 Stiskněte tlačítko <SWITCH>, aby LED kontrolka začala blikat. Stiskněte tlačítko SERVO- DRIVE, aby LED kontrolka svítila nepřerušovaně. 3 Postup A 2 zopakujte u všech ostatních vypínačů SERVO-DRIVE v korpusu. Přídavné funkce navíc C Aktivujte synchronizaci jednotek. Volitelně D Aktivujte funkci zamezení případné kolizi. B Proveďte kalibraci. Díky kalibraci rozpozná pohonná servo jednotka nezbytné parametry Kalibrace je nezbytná: bliká LED kontrolka. Zavřete čílko ručně. Zatlačte na čílko: proběhne automatický start kalibrace. Čílko se dvakrát automaticky otevře a zavře: postup v žádném případě nijak nepřerušujte ani nezastavujte. V případě přerušení kalibrace začněte od začátku kalibrace viz. Reset Motion E. Znovu spusťte kalibraci. 9

92 AVENTOS Přídavné funkce navíc SERVO-DRIVE pro AVENTOS Obsluha Nepřerušované světlo Blikání C Aktivujte synchronizaci jednotek. S jedním napájecím zdrojem smí být synchronizovány max. tři pohonné servo jednotky, a ty se tudíž pohybují současně. Tato funkce je zapotřebí u více korpusů s průběžným čelem. 2 Stiskněte klávesu <SYNC>. pohonné servo jednotky, aby LED kontrolka začala blikat. Stiskněte klávesu <SYNC> 2. pohonné servo jednotky, aby LED kontrolky obou synchronizovaných servo modulů nepřerušovaně svítily. 3 Postup C 2 zopakujte u všech ostatních pohonnými servo jednotek. D Aktivujte funkci zamezení případné kolizi. Pro zamezení případné kolizi čel jsou servo pohony (max. 6) propojeny, proto se může otvírat vždy pouze jedno čelo. Otevření dalšího čílka není možné, je-li propojené čílko (stále) otevřené Stiskněte klávesu <COLL>. pohonné servo jednotky, aby LED kontrolka začala blikat. Zavřete čílko ručně. 2. čílko otevřete ručně. Stiskněte klávesu <COLL> 2. pohonné servo jednotky, aby LED kontrolky obou synchronizovaných servo modulů nepřerušovaně svítily. 5 Postup D 4 zopakujte u všech ostatních korpusů. 92

93 Deaktivace SERVO-DRIVE pro AVENTOS AVENTOS Rychlé blikání E Reset Motion Kalibrace bude vrácena na začátek, aby mohla proběhnout nanovo. Stiskněte s pomocí propisky tlačítko <Reset Motion> (alespoň na dobu 3 vteřin), aby LED kontrolka začala rychle blikat. F Reset Wireless Deaktivace všech funkcí: všechny aktivované funkce každé pohonné servo jednotky, tedy funkce vypínače SERVO-DRIVE, synchronizace a zamezení případné kolizi, budou vymazány. Stiskněte s pomocí propisky tlačítko <Reset Wireless> (alespoň na dobu 3 vteřin), aby LED kontrolka začala rychle blikat. Světelný signál LED kontrolky Motion Světelný signál LED kontrolky Wireless Blikání oranžově Kalibrace je nezbytná. Blikání zeleně Režim aktivace Nepřerušované oranžové světlo Elektrický proud je k dispozici. Provozní kontrolka Nepřerušované zelené světlo Potvrzení aktivace Kalibrace proběhla úspěšně. Rychlé blikání zeleně Potvrzení deaktivace Rychlé blikání oranžově Potvrzení Reset Motion Nepřerušované červené světlo Poslední postup nebyl proveden úspěšně. 93

94 Společnost Blum Pan Julius Blum založil rodinnou firmu před více než 60 lety a dnes je tato společnost etablována na široké mezinárodní úrovni. Ke strategickým oborům našich obchodních aktivit patří systémy výklopů, závěsů a výsuvů. U všech vyvíjených výrobků se u nás všechno stále točí pouze kolem snahy dosáhnout dokonalosti perfektního pohybu 94

95 Společnost Blum v Rakousku a v celém světě Firma Blum provozuje sedm závodů v Rakousku (Vorarlberg), další výrobní pracoviště v Polsku, USA a v Brazílii, a má rovněž 28 dceřinných společností a zastoupení. Společnost realizuje dodávky své produkce do více než 20 odbytišť. Skupina společností zaměstnává celkem 6900 spolupracovníků, 5300 z nich pracují přímo ve Vorarlbergu. Globální užitek pro zákazníka Není důležité, zda výrobci, prodejci, montéři nebo uživatelé kuchyní každý z nich má profitovat díky výhodám, které přináší výrobky firmy Blum, a mít z toho osobní užitek. Taková je filozofie společnosti Blum, filozofie globálního užitku pro zákazníky. Inovace Abychom mohli zákazníkům poskytovat naši podporu v podobě inovativních typů kování a zajistit dlouhodobý obchodní úspěch, je nutné neustále investovat do výzkumu a vývoje, do závodů a zařízení, a rovněž do vzdělávání spolupracovníků. Společnost Blum má po celém světě přihlášeno více než 2600 ochranných práv a patří tak k nejvíce inovativním podnikům v Rakousku. Kvalita Pro firmu Blum je charakteristický velice komplexní vztah vůči kvalitě, a to nejen v souvislosti s produkcí. Společnost klade stejně tak vysoké nároky na kvalitu rovněž v oblasti svých služeb a při spolupráci se zákazníky a partnery. Životní prostředí U společnosti Blum jsme přesvědčeni, že rozumné a účelné ekologické chování je z dlouhodobého hlediska také ekonomické. Důležitý aspekt všeho přitom představuje životnost výrobků. Další důležitá opatření představují ekologické výrobní postupy, materiálová náročnost a inteligentní výběr materiálů, a rovněž rozvážný a prozíravý management energií. DYNAMIC SPACE Dobrá organizace pracovních postupů (Plynulost), optimální využití úložného prostoru (Prostor) a vysoký komfort pohybu (Pohyb) představují důležité aspekty praktické kuchyně. Se svou filozofií pro praktické kuchyně chce společnost Blum zajistit uvnitř nábytku funkci, komfort a ergonomii. 95
