1 Zvyšování kvality výuky technických oborů Klíčová aktivita V.2 Inovace a zkvalitnění výuky směřující k rozvoji odborných kompetencí žáků středních škol Téma V.2.13 Konstrukce skříňového nábytku Kapitola 18 Závěsy otočných dveří Ing. Jana Korousová

2 Obsah ÚVOD ZÁVĚSY OTOČNÝCH DVEŘÍ KŘÍDLOVÉ ZÁVĚSY ŠROUBOVÉ ZÁVĚSY VYSAZOVACÍ ZADLABACÍ ZÁVĚSY ČÍPKOVÉ ZÁVĚSY TYČOVÉ ZÁVĚSY Klavírové Miskové Speciální závěsy DOPORUČENÁ LITERATURA POUŽITÁ LITERATURA A ZDROJE... 11

3 Úvod Výukový materiál Konstrukce skříňového nábytku se zabývá konstrukčními spoji a výtvarným a konstrukčním provedením skříňového nábytku. Seznamuje nás s jeho historickým vývojem, názvoslovím a s jeho základními rozměry. Dozvíme se o základních typech konstrukcí korpusů i o jeho jednotlivých prvcích. Nakonec se podíváme do zásuvek a na nábytkové kování. Součástí daného materiálu jsou kontrolní testy, pracovní listy na procvičení základních spojů a krátké prezentace na téma historický vývoj nábytku a nábytkové úchytky. Zpracovaný materiál je možné použít při vyučování truhlářů H/01, a studijního oboru nábytkářství M/01. U truhlářů je obsahem učiva 2 ročníku předmětu Odborné kreslení. Obor nábytkář probírá daný celek v konstrukcích ve 2 ročníku, a čerpá z něj znalosti ve 4.ročníku a při tvorbě závěrečné ročníkové práce a u praktické maturitní zkoušky. 1

4 1 Závěsy otočných dveří Otočné kování by mělo dveře s korpusem spojit tak, aby se těsně uzavíraly a snadno se otevíraly. Celková hmotnost dveří spočívá na závěsech, což klade vysoké požadavky na jejich materiál (ocel, ušlechtilá ocel, mosaz, bronz, slitiny lehkých kovů, plasty) a jejich počet musí být dostatečný. Nízké a široké dveře zatěžují závěsy více než dveře vyšší a užší. Otočné dveře se mohou otevírat pomocí mnoha typů závěsu. Při volbě druhu závěsu vybíráme z těchto druhů křídlové, šroubové (závrtné válečkové), vysazovací, zadlabací, čípkové, lomené, tyčové a miskové. 1.1 Křídlové závěsy (patkové závěsy) se skládají z dvoudílných válcových kloubů s čepem. Vysazovací část s otvorem je připevněná na dveřích, a část s čepem je na korpusu. Rozlišujeme křídlové závěsy pravé pro pravé dveře a levé pro levé dveře. Mají různá křídla (patky) rovné nebo zalomené a podle tvaru zalomení rozlišujeme tvary A, B, C, D, L. Také jejich tvar kloubu je rozmanitý a často se podle něj označují jako válečkové, vejcové, žaludové, ořechové nebo stylové. Při montáži se nejdříve připevňuje část závěsu s čepem na dveře, potom dveře se závěsem přidržíme u korpusu a orýsujeme jej na korpus. Když je křídlo závěsu zaoblené, používáme ruční horní frézku. rovný tvar A Obrázek 1: křídlové závěsy tvar B pro vsazené vložené dveře

5 obrázek 2: osazení dveří pomocí křídlových závěsů Lomený závěs tvar L Obrázek 3: ukázky křídlových závěsů 1.2 Šroubové závěsy Mají místo přišroubovatelných křídel (patek) válcové závrtné čepy. Tyto čepy osazujeme pomocí vrtací šablony rychle a přesně. Závěsy jsou vhodné pro pravé i levé dveře a můžeme je seřizovat pomocí otáčení závrtných čepů.

6 Obrázek 4: příklady šroubových závěsů 1.3 Vysazovací zadlabací závěsy Tyto závěsy se v současnosti používají na výrobu nábytku zřídka jen u dveří s polodrážkou. Křídla těchto závěsů se zadlabávají do hran dveří a korpusu. Zadlabané křídla závěsu potom zajistíme vruty nebo kovovými kolíky. Mezi křídla závěsu se obvykle vkládá podložka obrázek 5: ukázka vysazovacího zadlabacího závěsu 1.4 Čípkové závěsy Tyto závěsy jsou vhodné pro skryté závěsy vložených dveří a klopen. Používají se rohové čípkové závěsy čípkové závěsy s aretací nebo bez ní přímé závěsy dvojité závěsy pro dvě přímé společné nehybné hrany dveří

7 a) b) Obrázek 6: čípkový závěs a) z plastu, b) rovný c) zalomený c) 1.5 Tyčové závěsy Mají většinou několikadílné klouby a nejsou vysaditelné. Mezi tyčové závěsy se zařazují závěsy Klavírové Klavírové tyčové závěsy bývají přišroubovány přes celou délku hrany dveří a mohou být až 3,5 m dlouhé. V odklopeném stavu mají šířku 12, 15, 20, 25, 32, 40 a 50 mm. Vzdálenost otvorů pro šrouby je zpravidla 60 mm.

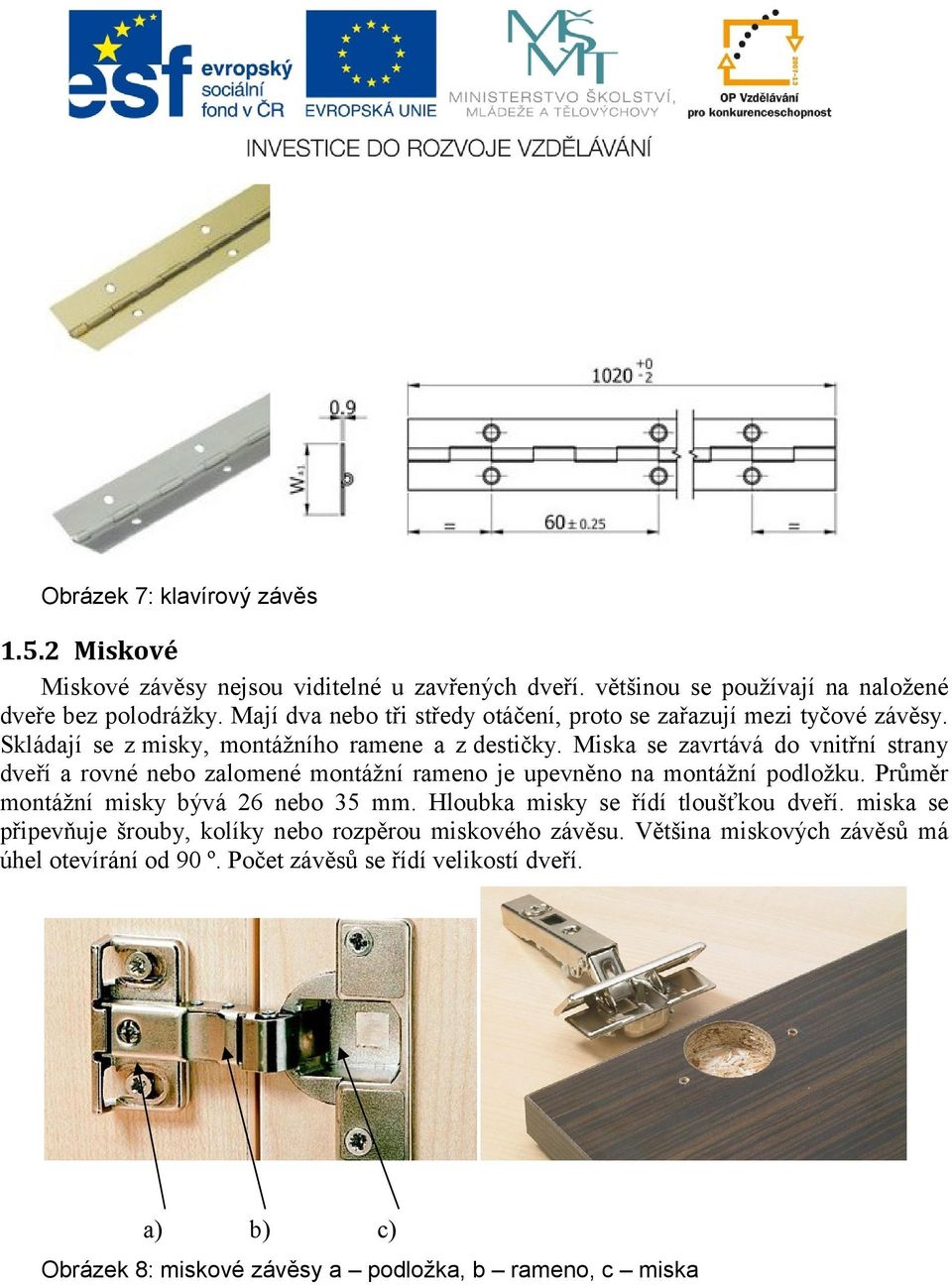

8 Obrázek 7: klavírový závěs Miskové Miskové závěsy nejsou viditelné u zavřených dveří. většinou se používají na naložené dveře bez polodrážky. Mají dva nebo tři středy otáčení, proto se zařazují mezi tyčové závěsy. Skládají se z misky, montážního ramene a z destičky. Miska se zavrtává do vnitřní strany dveří a rovné nebo zalomené montážní rameno je upevněno na montážní podložku. Průměr montážní misky bývá 26 nebo 35 mm. Hloubka misky se řídí tloušťkou dveří. miska se připevňuje šrouby, kolíky nebo rozpěrou miskového závěsu. Většina miskových závěsů má úhel otevírání od 90 º. Počet závěsů se řídí velikostí dveří. a) b) c) Obrázek 8: miskové závěsy a podložka, b rameno, c miska

9 Obrázek 9: volba počtu závěsů v závislosti na výšce dveří Obrázek 10: druhy miskových závěsů v závislosti na osazení dveří ke korpusu Speciálnízávěsy Do této skupiny se řadí zafrézované skryté závěsy Vici, Sepa a Zysa. Vici - skrytý závěs se skládá ze dvou destiček a nůžkových kloubových částí. Křídla závěsu jsou zalisována bočních ploch dveří a boků korpusu. Tento závěs umožňuje otevírání dveří až do úhlu 180º. obrázek 11: skrytý závěs vici

10 Sepa - skrytý závěs má také obě křídla zalisované do bočních ploch dveří a boků korpusu. Křidélka jsou spojena šesti závěsovými destičkami, které jsou otočně uchyceny a při otevírání se rozkládají. Úhel otevření je také 180º. Obrázek 12: skrytý závěs sepa Zysa skrytý závěs má křídlovou i čepovou část válcového tvaru. Tyto válce jsou z vnější strany drážkované a jsou vzájemně spojené lamelovými kloubovými destičkami. Tento závěs se také upevňuje do bočních ploch dveří a boků korpusu. Umožňuje otevírání do 180º. Obrázek 13: skrytý závěs zysa Obrázek 14: skrytý závěs stabilo

11 Opakování o Jakou funkci mají závěsy? o Z jakých částí se skládá křídlový závěs? Proč má více variant? o Popište klavírový závěs. Jakým způsobem se připevňuje? Dá se seřídit? o Z jakých částí se skládá miskový závěs? Proč je v současnosti nejpoužívanější? o Znáte skryté závěsy? Uveďte příklady! o Jsou čípkové závěsy vhodné pro naložené dveře?
