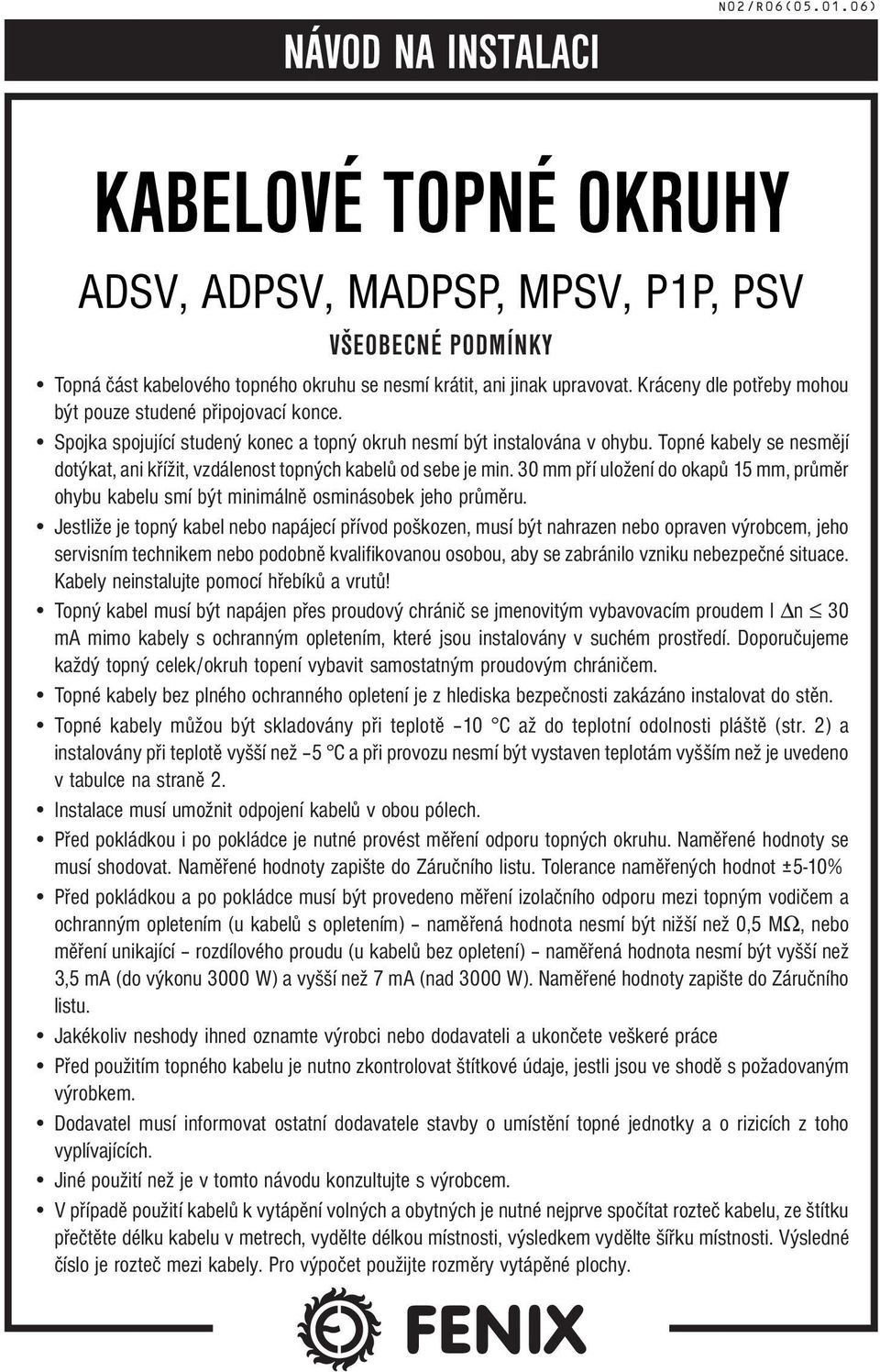

1 NÁVOD NA INSTALACI N02/R06( ) KABELOVÉ TOPNÉ OKRUHY ADSV, ADPSV, MADPSP, MPSV, P1P, PSV VŠEOBECNÉ PODMÍNKY Topná část kabelového topného okruhu se nesmí krátit, ani jinak upravovat. Kráceny dle potřeby mohou být pouze studené připojovací konce. Spojka spojující studený konec a topný okruh nesmí být instalována v ohybu. Topné kabely se nesmějí dotýkat, ani křížit, vzdálenost topných kabelů od sebe je min. 30 mm pří uložení do okapů 15 mm, průměr ohybu kabelu smí být minimálně osminásobek jeho průměru. Jestliže je topný kabel nebo napájecí přívod poškozen, musí být nahrazen nebo opraven výrobcem, jeho servisním technikem nebo podobně kvalifikovanou osobou, aby se zabránilo vzniku nebezpečné situace. Kabely neinstalujte pomocí hřebíků a vrutů! Topný kabel musí být napájen přes proudový chránič se jmenovitým vybavovacím proudem I n 30 ma mimo kabely s ochranným opletením, které jsou instalovány v suchém prostředí. Doporučujeme každý topný celek/okruh topení vybavit samostatným proudovým chráničem. Topné kabely bez plného ochranného opletení je z hlediska bezpečnosti zakázáno instalovat do stěn. Topné kabely můžou být skladovány při teplotě 10 C až do teplotní odolnosti pláště (str. 2) a instalovány při teplotě vyšší než 5 C a při provozu nesmí být vystaven teplotám vyšším než je uvedeno v tabulce na straně 2. Instalace musí umožnit odpojení kabelů v obou pólech. Před pokládkou i po pokládce je nutné provést měření odporu topných okruhu. Naměřené hodnoty se musí shodovat. Naměřené hodnoty zapište do Záručního listu. Tolerance naměřených hodnot ±5-10% Před pokládkou a po pokládce musí být provedeno měření izolačního odporu mezi topným vodičem a ochranným opletením (u kabelů s opletením) naměřená hodnota nesmí být nižší než 0,5 MΩ, nebo měření unikající rozdílového proudu (u kabelů bez opletení) naměřená hodnota nesmí být vyšší než 3,5 ma (do výkonu 3000 W) a vyšší než 7 ma (nad 3000 W). Naměřené hodnoty zapište do Záručního listu. Jakékoliv neshody ihned oznamte výrobci nebo dodavateli a ukončete veškeré práce Před použitím topného kabelu je nutno zkontrolovat štítkové údaje, jestli jsou ve shodě s požadovaným výrobkem. Dodavatel musí informovat ostatní dodavatele stavby o umístění topné jednotky a o rizicích z toho vyplívajících. Jiné použití než je v tomto návodu konzultujte s výrobcem. V případě použití kabelů k vytápění volných a obytných je nutné nejprve spočítat rozteč kabelu, ze štítku přečtěte délku kabelu v metrech, vydělte délkou místnosti, výsledkem vydělte šířku místnosti. Výsledné číslo je rozteč mezi kabely. Pro výpočet použijte rozměry vytápěné plochy.

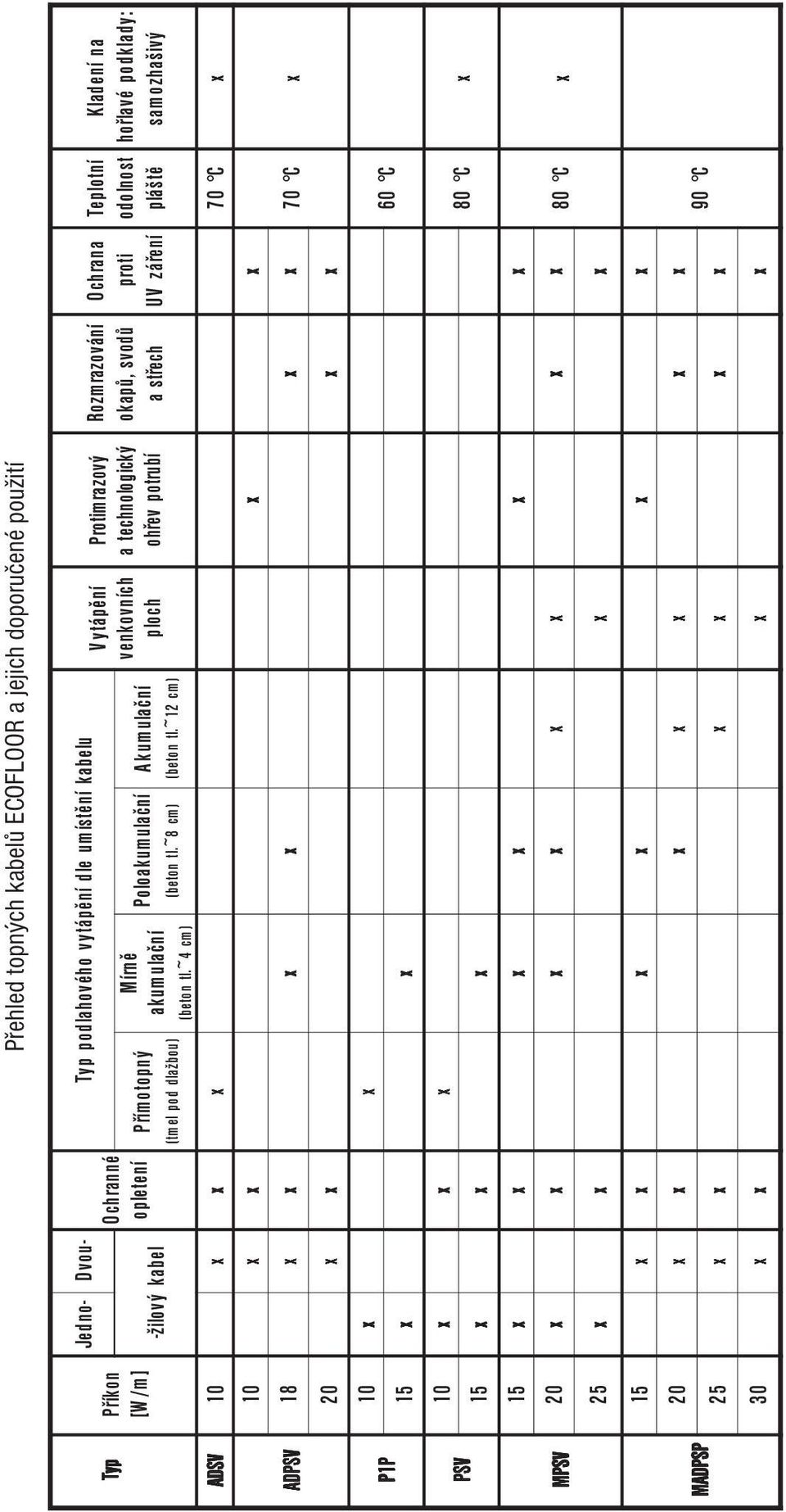

2 Přehled topných kabelů ECOFLOOR a jejich doporučené použití Tp T yp p Příko n [W /m] Jedno- Dvou - -žilový kabel Ochranné opletení Typ Přímotopný (tmel pod dlažbou) podlahového Mírně akumulační (beton tl.~4 cm) vytápění dle umístění Poloakumulační (beton tl.~8 cm) kabelu Akumulační (beton tl.~12 cm) V ytápění venkovních ploch a Protimrazový technologický ohřev potrubí Rozmrazování okapů, svodů a střech A DSV 1 0 X X X 70 C X A ADPS DPSV PP P1 1P P PV PS S SV V MPS PSV MADPS ADPSP P 1 0 X X X X 1 8 X X X X X X 2 0 X X X X 1 0 X X 1 5 X X 1 0 X X X 1 5 X X X 1 5 X X X X X X 2 0 X X X X X X X X 2 5 X X X X 1 5 X X X X X X 2 0 X X X X X X X 2 5 X X X X X X 3 0 X X X X Ochrana proti UV záření Teplotní odolnost pláště 7 0 C X 60 C 80 C X 80 C X 90 C Kladení na hořlavé podklady: samozhašivý

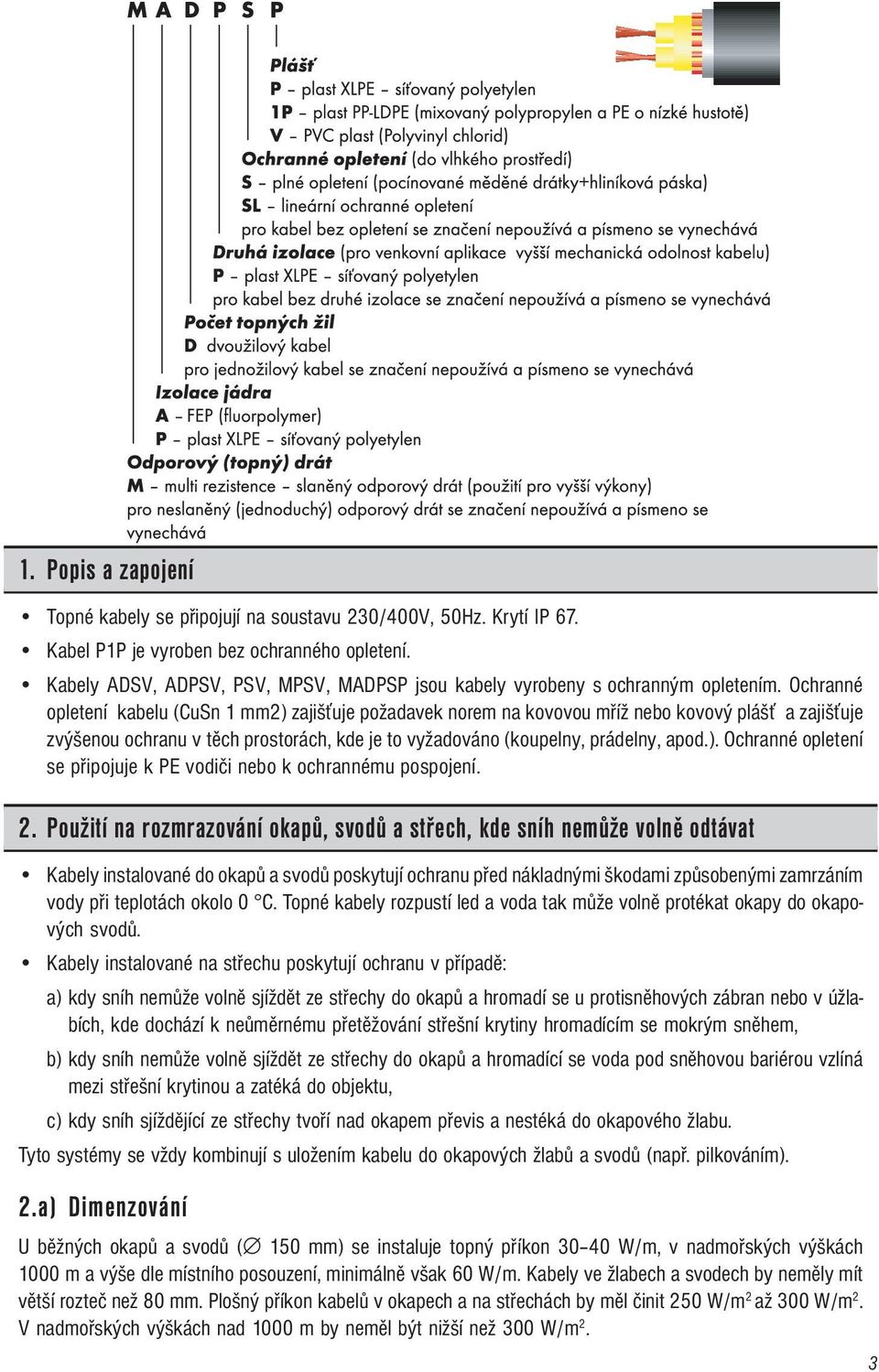

3 1. Popis a zapojení Topné kabely se připojují na soustavu 230/400V, 50Hz. Krytí IP 67. Kabel P1P je vyroben bez ochranného opletení. Kabely ADSV, ADPSV, PSV, MPSV, MADPSP jsou kabely vyrobeny s ochranným opletením. Ochranné opletení kabelu (CuSn 1 mm2) zajišťuje požadavek norem na kovovou mříž nebo kovový plášť a zajišťuje zvýšenou ochranu v těch prostorách, kde je to vyžadováno (koupelny, prádelny, apod.). Ochranné opletení se připojuje k PE vodiči nebo k ochrannému pospojení. 2. Použití na rozmrazování okapů, svodů a střech, kde sníh nemůže volně odtávat Kabely instalované do okapů a svodů poskytují ochranu před nákladnými škodami způsobenými zamrzáním vody při teplotách okolo 0 C. Topné kabely rozpustí led a voda tak může volně protékat okapy do okapových svodů. Kabely instalované na střechu poskytují ochranu v případě: a) kdy sníh nemůže volně sjíždět ze střechy do okapů a hromadí se u protisněhových zábran nebo v úžlabích, kde dochází k neůměrnému přetěžování střešní krytiny hromadícím se mokrým sněhem, b) kdy sníh nemůže volně sjíždět ze střechy do okapů a hromadící se voda pod sněhovou bariérou vzlíná mezi střešní krytinou a zatéká do objektu, c) kdy sníh sjíždějící ze střechy tvoří nad okapem převis a nestéká do okapového žlabu. Tyto systémy se vždy kombinují s uložením kabelu do okapových žlabů a svodů (např. pilkováním). 2.a) Dimenzování U běžných okapů a svodů ( 150 mm) se instaluje topný příkon W/m, v nadmořských výškách 1000 m a výše dle místního posouzení, minimálně však 60 W/m. Kabely ve žlabech a svodech by neměly mít větší rozteč než 80 mm. Plošný příkon kabelů v okapech a na střechách by měl činit 250 W/m 2 až 300 W/m 2. V nadmořských výškách nad 1000 m by neměl být nižší než 300 W/m 2. 3

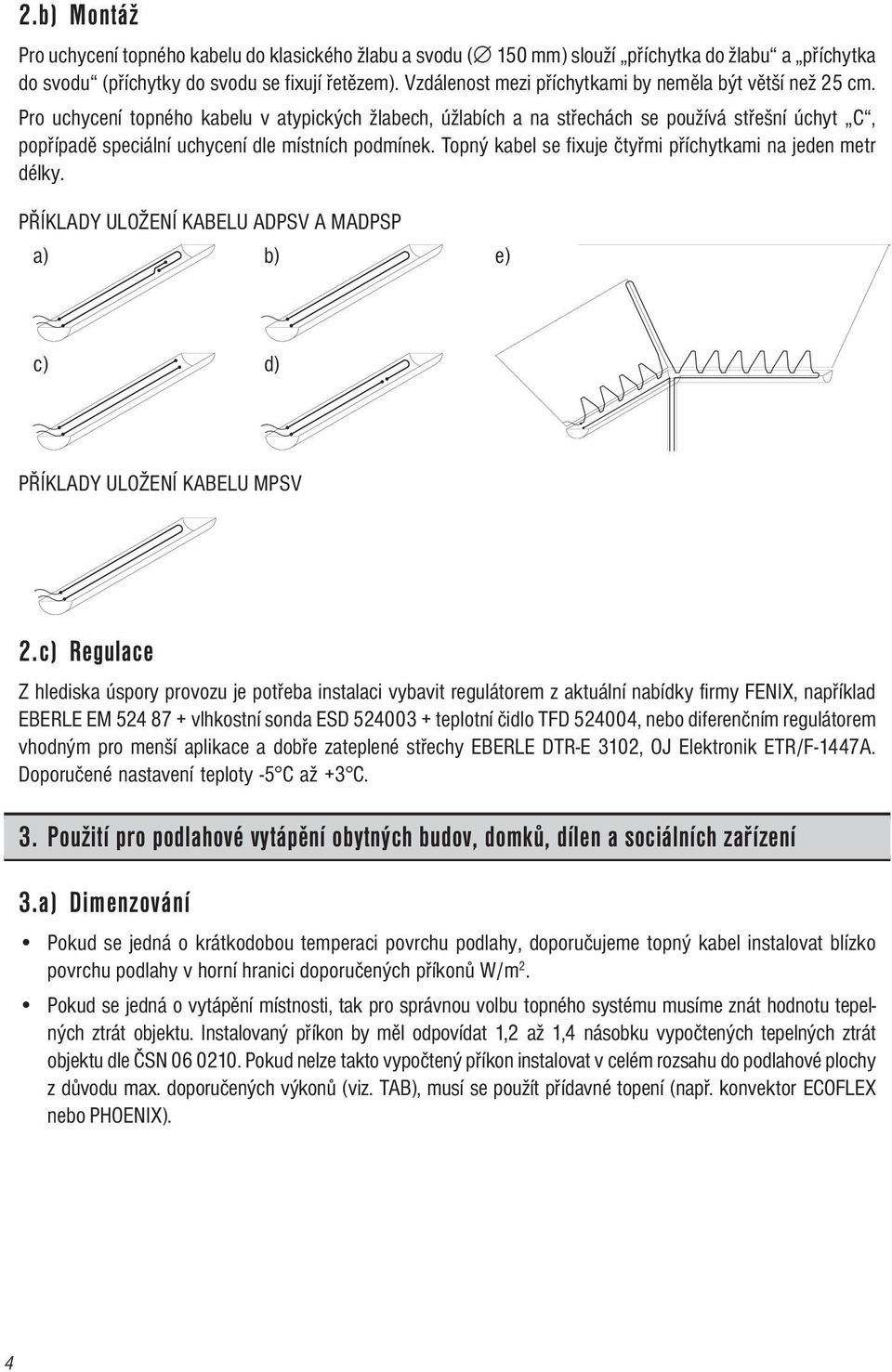

4 2.b) Montáž Pro uchycení topného kabelu do klasického žlabu a svodu ( 150 mm) slouží příchytka do žlabu a příchytka do svodu (příchytky do svodu se fixují řetězem). Vzdálenost mezi příchytkami by neměla být větší než 25 cm. Pro uchycení topného kabelu v atypických žlabech, úžlabích a na střechách se používá střešní úchyt C, popřípadě speciální uchycení dle místních podmínek. Topný kabel se fixuje čtyřmi příchytkami na jeden metr délky. PŘÍKLADY ULOŽENÍ KABELU ADPSV A MADPSP a) b) e) c) d) PŘÍKLADY ULOŽENÍ KABELU MPSV 2.c) Regulace Z hlediska úspory provozu je potřeba instalaci vybavit regulátorem z aktuální nabídky firmy FENIX, například EBERLE EM vlhkostní sonda ESD teplotní čidlo TFD , nebo diferenčním regulátorem vhodným pro menší aplikace a dobře zateplené střechy EBERLE DTR-E 3102, OJ Elektronik ETR/F-1447A. Doporučené nastavení teploty -5 C až +3 C. 3. Použití pro podlahové vytápění obytných budov, domků, dílen a sociálních zařízení 3.a) Dimenzování Pokud se jedná o krátkodobou temperaci povrchu podlahy, doporučujeme topný kabel instalovat blízko povrchu podlahy v horní hranici doporučených příkonů W/m 2. Pokud se jedná o vytápění místnosti, tak pro správnou volbu topného systému musíme znát hodnotu tepelných ztrát objektu. Instalovaný příkon by měl odpovídat 1,2 až 1,4 násobku vypočtených tepelných ztrát objektu dle ČSN Pokud nelze takto vypočtený příkon instalovat v celém rozsahu do podlahové plochy z důvodu max. doporučených výkonů (viz. TAB), musí se použít přídavné topení (např. konvektor ECOFLEX nebo PHOENIX). 4

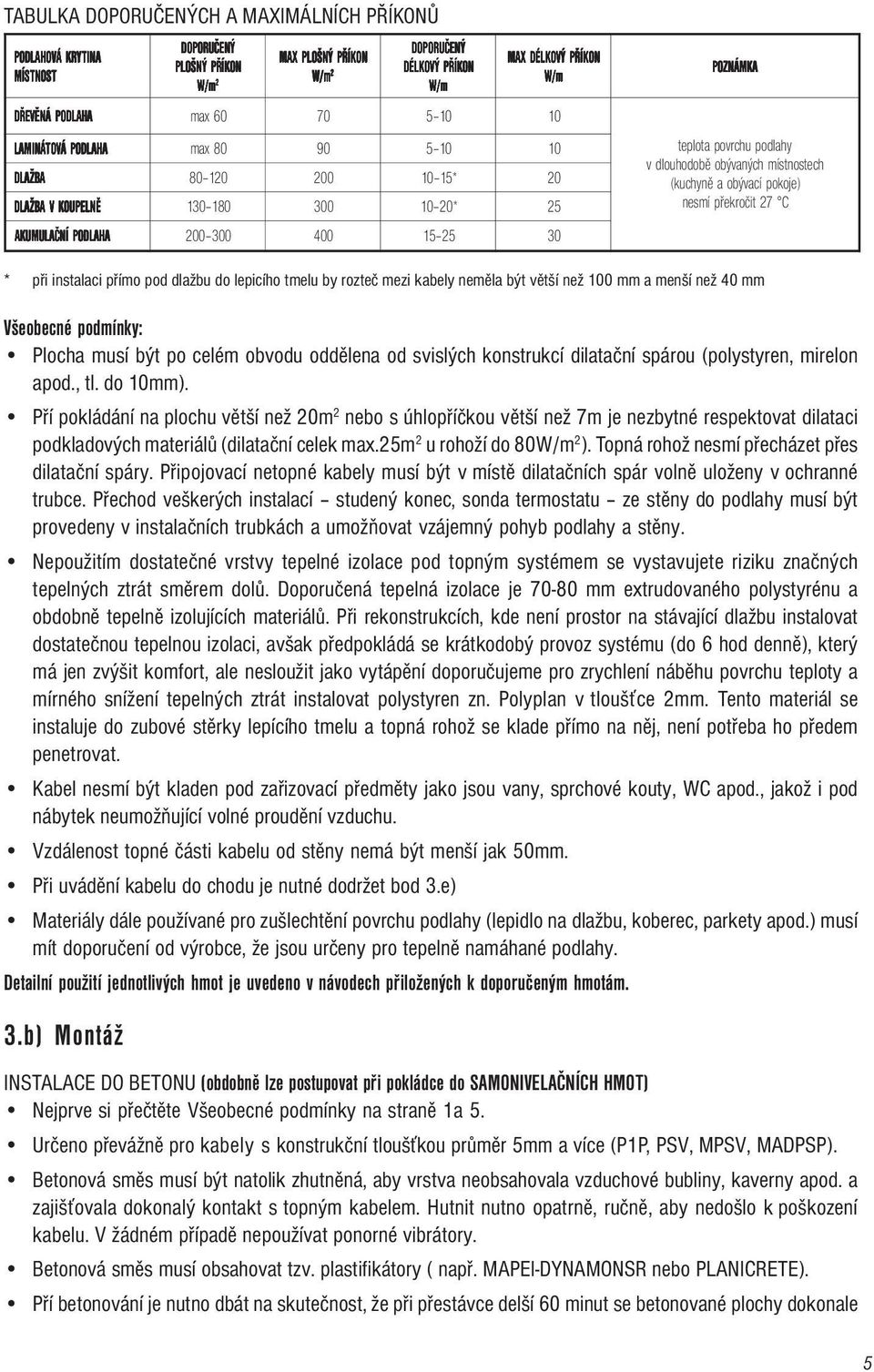

5 TABULKA DOPORUČENÝCH A MAXIMÁLNÍCH PŘÍKONŮ DOPORUČEN OPORUČENÝ DOPORUČEN OPORUČENÝ P PODLAHOVÁ KRYTINA MAX PLOŠNÝ PŘÍKON MAX DÉLKOVÝ PŘÍKON P PLOŠNÝ PŘÍKON DÉLKOVÝ PŘÍKON MÍSTNOS ÍSTNOST T Wm /m Wm /m Wm W/ /m Wm W/ /m D ŘEVĚNÁ PODLAHA A max L AMINÁTOVÁ PODLAHA A max D LAŽBA A * 20 D LAŽBA V KOUPELNĚ * 25 A KUMULAČNÍ PODLAHA A POZNÁMK OZNÁMKA teplota povrchu podlahy v dlouhodobě obývaných místnostech (kuchyně a obývací pokoje) nesmí překročit 27 C * při instalaci přímo pod dlažbu do lepicího tmelu by rozteč mezi kabely neměla být větší než 100 mm a menší než 40 mm Všeobecné podmínky: Plocha musí být po celém obvodu oddělena od svislých konstrukcí dilatační spárou (polystyren, mirelon apod., tl. do 10mm). Pří pokládání na plochu větší než 20m 2 nebo s úhlopříčkou větší než 7m je nezbytné respektovat dilataci podkladových materiálů (dilatační celek max.25m 2 u rohoží do 80W/m 2 ). Topná rohož nesmí přecházet přes dilatační spáry. Připojovací netopné kabely musí být v místě dilatačních spár volně uloženy v ochranné trubce. Přechod veškerých instalací studený konec, sonda termostatu ze stěny do podlahy musí být provedeny v instalačních trubkách a umožňovat vzájemný pohyb podlahy a stěny. Nepoužitím dostatečné vrstvy tepelné izolace pod topným systémem se vystavujete riziku značných tepelných ztrát směrem dolů. Doporučená tepelná izolace je mm extrudovaného polystyrénu a obdobně tepelně izolujících materiálů. Při rekonstrukcích, kde není prostor na stávající dlažbu instalovat dostatečnou tepelnou izolaci, avšak předpokládá se krátkodobý provoz systému (do 6 hod denně), který má jen zvýšit komfort, ale nesloužit jako vytápění doporučujeme pro zrychlení náběhu povrchu teploty a mírného snížení tepelných ztrát instalovat polystyren zn. Polyplan v tloušťce 2mm. Tento materiál se instaluje do zubové stěrky lepícího tmelu a topná rohož se klade přímo na něj, není potřeba ho předem penetrovat. Kabel nesmí být kladen pod zařizovací předměty jako jsou vany, sprchové kouty, WC apod., jakož i pod nábytek neumožňující volné proudění vzduchu. Vzdálenost topné části kabelu od stěny nemá být menší jak 50mm. Při uvádění kabelu do chodu je nutné dodržet bod 3.e) Materiály dále používané pro zušlechtění povrchu podlahy (lepidlo na dlažbu, koberec, parkety apod.) musí mít doporučení od výrobce, že jsou určeny pro tepelně namáhané podlahy. Detailní použití jednotlivých hmot je uvedeno v návodech přiložených k doporučeným hmotám. 3.b) Montáž INSTALACE DO BETONU (obdobně lze postupovat při pokládce do SAMONIVELAČNÍCH HMOT) Nejprve si přečtěte Všeobecné podmínky na straně 1a 5. Určeno převážně pro kabely s konstrukční tloušťkou průměr 5mm a více (P1P, PSV, MPSV, MADPSP). Betonová směs musí být natolik zhutněná, aby vrstva neobsahovala vzduchové bubliny, kaverny apod. a zajišťovala dokonalý kontakt s topným kabelem. Hutnit nutno opatrně, ručně, aby nedošlo k poškození kabelu. V žádném případě nepoužívat ponorné vibrátory. Betonová směs musí obsahovat tzv. plastifikátory ( např. MAPEI-DYNAMONSR nebo PLANICRETE). Pří betonování je nutno dbát na skutečnost, že při přestávce delší 60 minut se betonované plochy dokonale 5

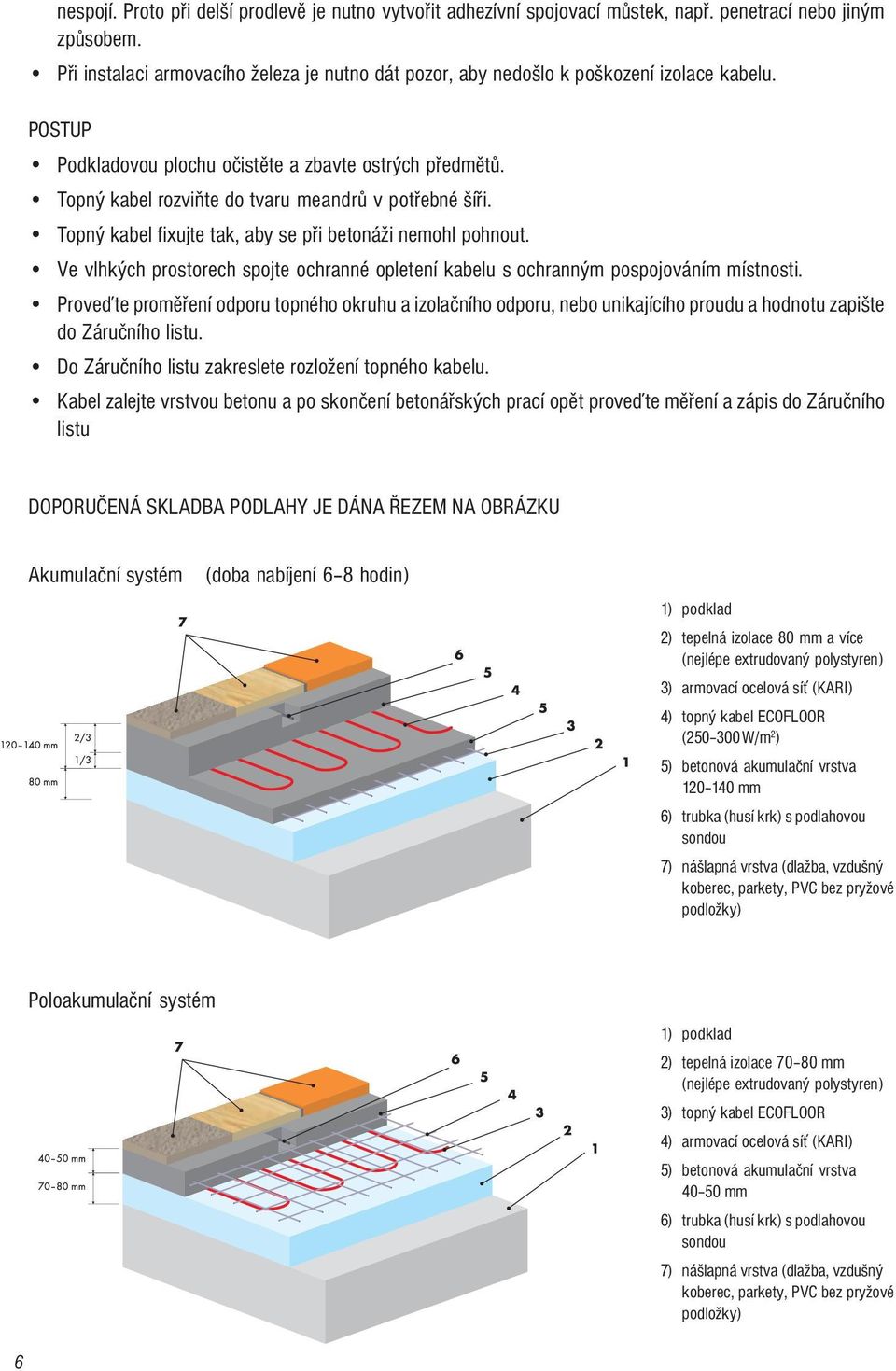

6 nespojí. Proto při delší prodlevě je nutno vytvořit adhezívní spojovací můstek, např. penetrací nebo jiným způsobem. Při instalaci armovacího železa je nutno dát pozor, aby nedošlo k poškození izolace kabelu. POSTUP Podkladovou plochu očistěte a zbavte ostrých předmětů. Topný kabel rozviňte do tvaru meandrů v potřebné šíři. Topný kabel fixujte tak, aby se při betonáži nemohl pohnout. Ve vlhkých prostorech spojte ochranné opletení kabelu s ochranným pospojováním místnosti. Proveďte proměření odporu topného okruhu a izolačního odporu, nebo unikajícího proudu a hodnotu zapište do Záručního listu. Do Záručního listu zakreslete rozložení topného kabelu. Kabel zalejte vrstvou betonu a po skončení betonářských prací opět proveďte měření a zápis do Záručního listu DOPORUČENÁ SKLADBA PODLAHY JE DÁNA ŘEZEM NA OBRÁZKU Akumulační systém (doba nabíjení 6 8 hodin) 1) podklad 2) tepelná izolace 80 mm a více (nejlépe extrudovaný polystyren) 3) armovací ocelová síť (KARI) 4) topný kabel ECOFLOOR ( W/m 2 ) 5) betonová akumulační vrstva mm 6) trubka (husí krk) s podlahovou sondou 7) nášlapná vrstva (dlažba, vzdušný koberec, parkety, PVC bez pryžové podložky) Poloakumulační systém 1) podklad 2) tepelná izolace mm (nejlépe extrudovaný polystyren) 3) topný kabel ECOFLOOR 4) armovací ocelová síť (KARI) 5) betonová akumulační vrstva mm 6) trubka (husí krk) s podlahovou sondou 7) nášlapná vrstva (dlažba, vzdušný koberec, parkety, PVC bez pryžové podložky) 6

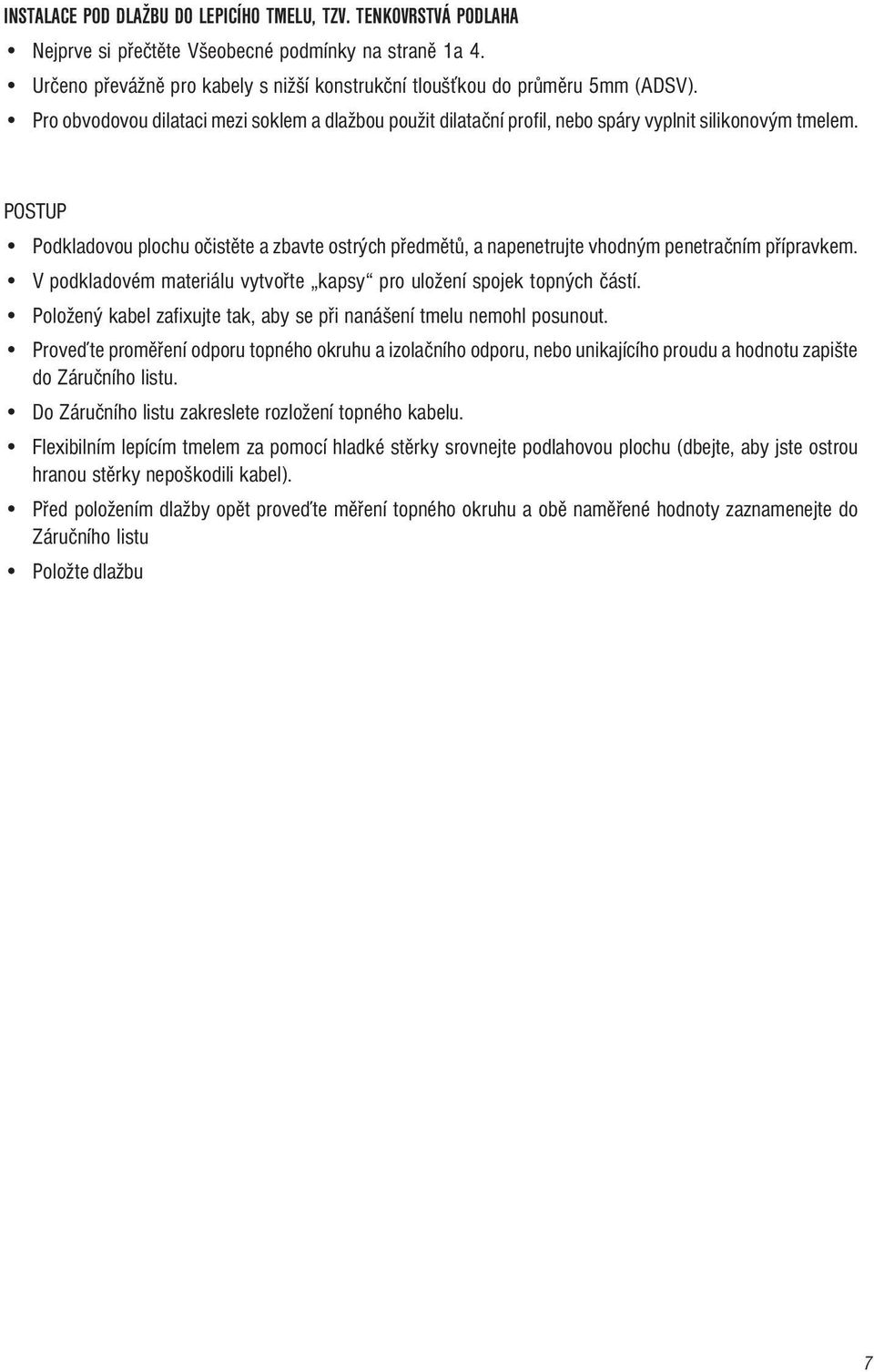

7 INSTALACE POD DLAŽBU DO LEPICÍHO TMELU, TZV. TENKOVRSTVÁ PODLAHA Nejprve si přečtěte Všeobecné podmínky na straně 1a 4. Určeno převážně pro kabely s nižší konstrukční tloušťkou do průměru 5mm (ADSV). Pro obvodovou dilataci mezi soklem a dlažbou použit dilatační profil, nebo spáry vyplnit silikonovým tmelem. POSTUP Podkladovou plochu očistěte a zbavte ostrých předmětů, a napenetrujte vhodným penetračním přípravkem. V podkladovém materiálu vytvořte kapsy pro uložení spojek topných částí. Položený kabel zafixujte tak, aby se při nanášení tmelu nemohl posunout. Proveďte proměření odporu topného okruhu a izolačního odporu, nebo unikajícího proudu a hodnotu zapište do Záručního listu. Do Záručního listu zakreslete rozložení topného kabelu. Flexibilním lepícím tmelem za pomocí hladké stěrky srovnejte podlahovou plochu (dbejte, aby jste ostrou hranou stěrky nepoškodili kabel). Před položením dlažby opět proveďte měření topného okruhu a obě naměřené hodnoty zaznamenejte do Záručního listu Položte dlažbu 7

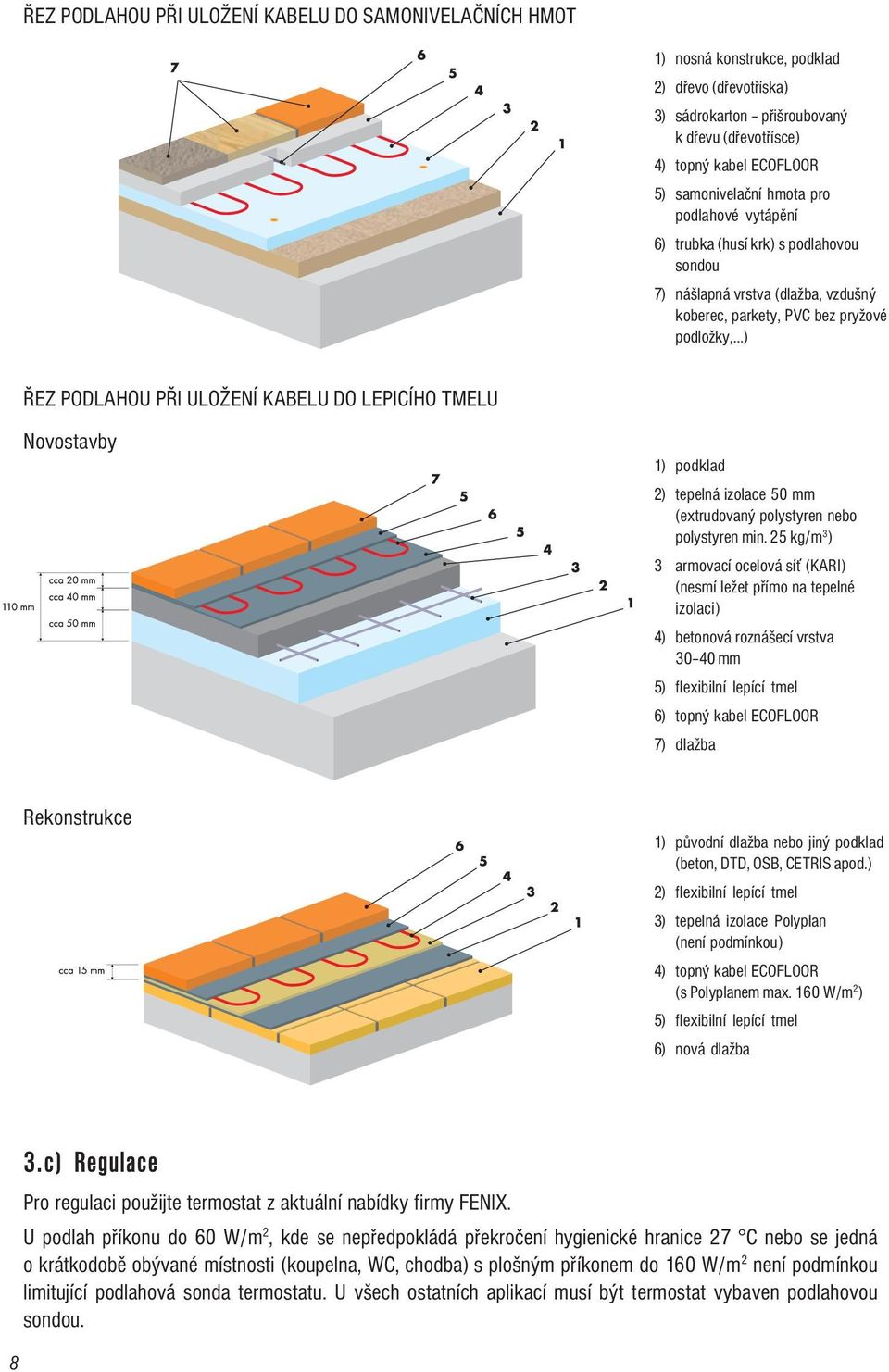

8 ŘEZ PODLAHOU PŘI ULOŽENÍ KABELU DO SAMONIVELAČNÍCH HMOT 1) nosná konstrukce, podklad 2) dřevo (dřevotříska) 3) sádrokarton přišroubovaný k dřevu (dřevotřísce) 4) topný kabel ECOFLOOR 5) samonivelační hmota pro podlahové vytápění 6) trubka (husí krk) s podlahovou sondou 7) nášlapná vrstva (dlažba, vzdušný koberec, parkety, PVC bez pryžové podložky, ) ŘEZ PODLAHOU PŘI ULOŽENÍ KABELU DO LEPICÍHO TMELU Novostavby 1) podklad 2) tepelná izolace 50 mm (extrudovaný polystyren nebo polystyren min. 25 kg/m 3 ) 3 armovací ocelová síť (KARI) (nesmí ležet přímo na tepelné izolaci) 4) betonová roznášecí vrstva mm 5) flexibilní lepící tmel 6) topný kabel ECOFLOOR 7) dlažba Rekonstrukce 1) původní dlažba nebo jiný podklad (beton, DTD, OSB, CETRIS apod.) 2) flexibilní lepící tmel 3) tepelná izolace Polyplan (není podmínkou) 4) topný kabel ECOFLOOR (s Polyplanem max. 160 W/m 2 ) 5) flexibilní lepící tmel 6) nová dlažba 8 3.c) Regulace Pro regulaci použijte termostat z aktuální nabídky firmy FENIX. U podlah příkonu do 60 W/m 2, kde se nepředpokládá překročení hygienické hranice 27 C nebo se jedná o krátkodobě obývané místnosti (koupelna, WC, chodba) s plošným příkonem do 160 W/m 2 není podmínkou limitující podlahová sonda termostatu. U všech ostatních aplikací musí být termostat vybaven podlahovou sondou.

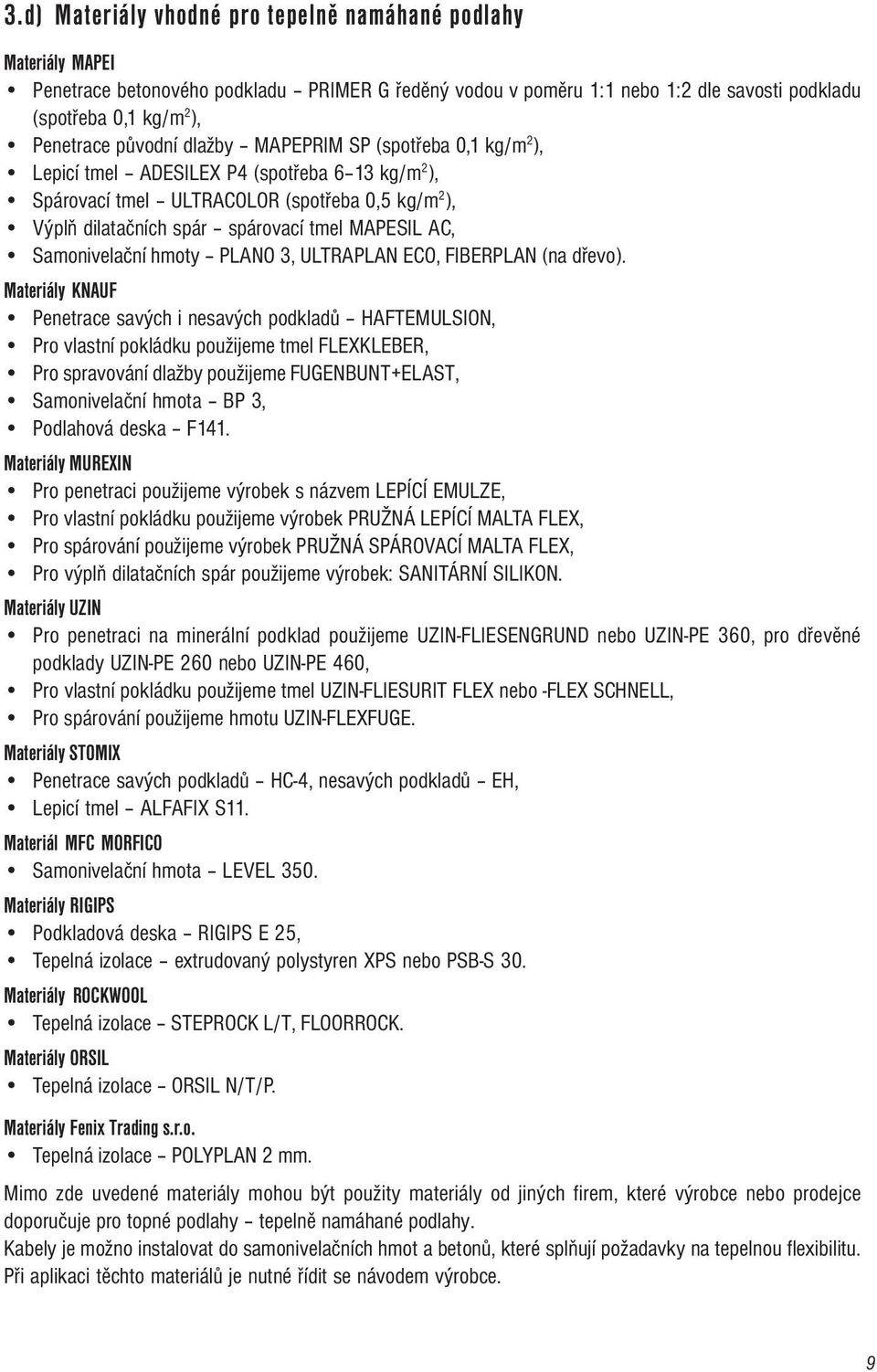

9 3.d) Materiály vhodné pro tepelně namáhané podlahy Materiály MAPEI Penetrace betonového podkladu PRIMER G ředěný vodou v poměru 1:1 nebo 1:2 dle savosti podkladu (spotřeba 0,1 kg/m 2 ), Penetrace původní dlažby MAPEPRIM SP (spotřeba 0,1 kg/m 2 ), Lepicí tmel ADESILEX P4 (spotřeba 6 13 kg/m 2 ), Spárovací tmel ULTRACOLOR (spotřeba 0,5 kg/m 2 ), Výplň dilatačních spár spárovací tmel MAPESIL AC, Samonivelační hmoty PLANO 3, ULTRAPLAN ECO, FIBERPLAN (na dřevo). Materiály KNAUF Penetrace savých i nesavých podkladů HAFTEMULSION, Pro vlastní pokládku použijeme tmel FLEXKLEBER, Pro spravování dlažby použijeme FUGENBUNT+ELAST, Samonivelační hmota BP 3, Podlahová deska F141. Materiály MUREXIN Pro penetraci použijeme výrobek s názvem LEPÍCÍ EMULZE, Pro vlastní pokládku použijeme výrobek PRUŽNÁ LEPÍCÍ MALTA FLEX, Pro spárování použijeme výrobek PRUŽNÁ SPÁROVACÍ MALTA FLEX, Pro výplň dilatačních spár použijeme výrobek: SANITÁRNÍ SILIKON. Materiály UZIN Pro penetraci na minerální podklad použijeme UZIN-FLIESENGRUND nebo UZIN-PE 360, pro dřevěné podklady UZIN-PE 260 nebo UZIN-PE 460, Pro vlastní pokládku použijeme tmel UZIN-FLIESURIT FLEX nebo -FLEX SCHNELL, Pro spárování použijeme hmotu UZIN-FLEXFUGE. Materiály STOMIX Penetrace savých podkladů HC-4, nesavých podkladů EH, Lepicí tmel ALFAFIX S11. Materiál MFC MORFICO Samonivelační hmota LEVEL 350. Materiály RIGIPS Podkladová deska RIGIPS E 25, Tepelná izolace extrudovaný polystyren XPS nebo PSB-S 30. Materiály ROCKWOOL Tepelná izolace STEPROCK L/T, FLOORROCK. Materiály ORSIL Tepelná izolace ORSIL N/T/P. Materiály Fenix Trading s.r.o. Tepelná izolace POLYPLAN 2 mm. Mimo zde uvedené materiály mohou být použity materiály od jiných firem, které výrobce nebo prodejce doporučuje pro topné podlahy tepelně namáhané podlahy. Kabely je možno instalovat do samonivelačních hmot a betonů, které splňují požadavky na tepelnou flexibilitu. Při aplikaci těchto materiálů je nutné řídit se návodem výrobce. 9

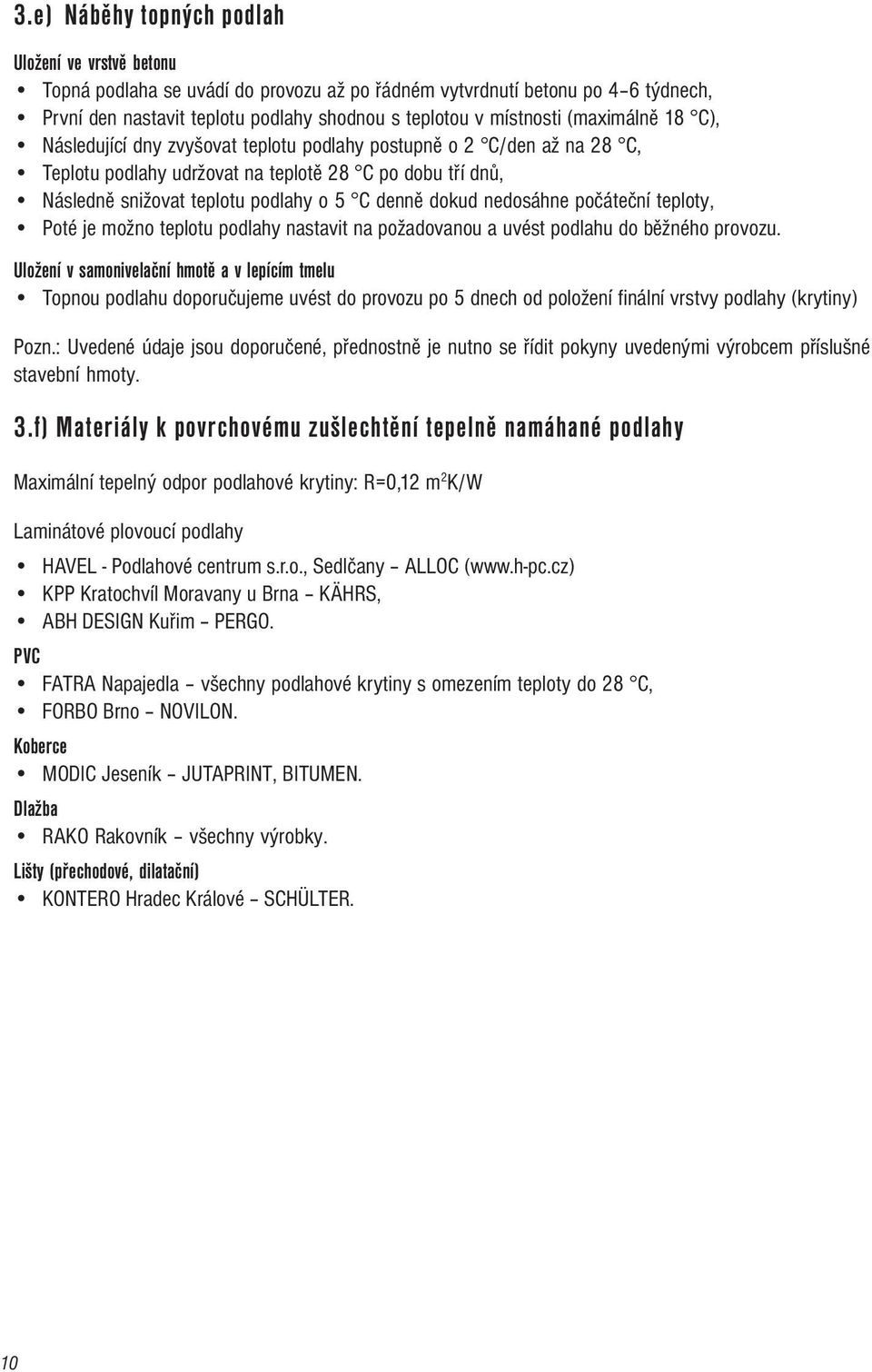

10 3.e) Náběhy topných podlah Uložení ve vrstvě betonu Topná podlaha se uvádí do provozu až po řádném vytvrdnutí betonu po 4 6 týdnech, První den nastavit teplotu podlahy shodnou s teplotou v místnosti (maximálně 18 C), Následující dny zvyšovat teplotu podlahy postupně o 2 C/den až na 28 C, Teplotu podlahy udržovat na teplotě 28 C po dobu tří dnů, Následně snižovat teplotu podlahy o 5 C denně dokud nedosáhne počáteční teploty, Poté je možno teplotu podlahy nastavit na požadovanou a uvést podlahu do běžného provozu. Uložení v samonivelační hmotě a v lepícím tmelu Topnou podlahu doporučujeme uvést do provozu po 5 dnech od položení finální vrstvy podlahy (krytiny) Pozn.: Uvedené údaje jsou doporučené, přednostně je nutno se řídit pokyny uvedenými výrobcem příslušné stavební hmoty. 3.f) Materiály k povrchovému zušlechtění tepelně namáhané podlahy Maximální tepelný odpor podlahové krytiny: R=0,12 m 2 K/W Laminátové plovoucí podlahy HAVEL - Podlahové centrum s.r.o., Sedlčany ALLOC ( KPP Kratochvíl Moravany u Brna KÄHRS, ABH DESIGN Kuřim PERGO. PVC FATRA Napajedla všechny podlahové krytiny s omezením teploty do 28 C, FORBO Brno NOVILON. Koberce MODIC Jeseník JUTAPRINT, BITUMEN. Dlažba RAKO Rakovník všechny výrobky. Lišty (přechodové, dilatační) KONTERO Hradec Králové SCHÜLTER. 10

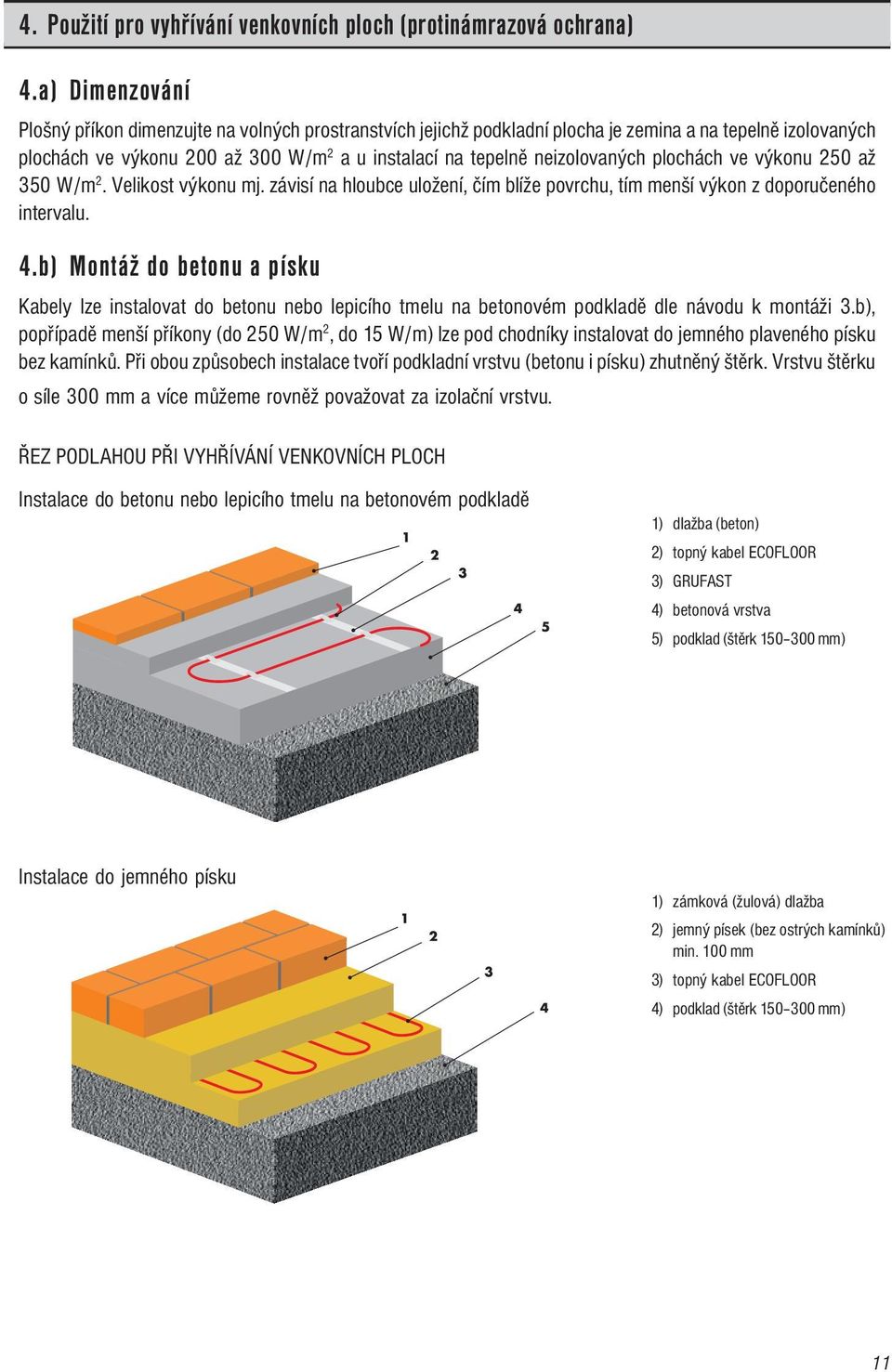

11 4. Použití pro vyhřívání venkovních ploch (protinámrazová ochrana) 4.a) Dimenzování Plošný příkon dimenzujte na volných prostranstvích jejichž podkladní plocha je zemina a na tepelně izolovaných plochách ve výkonu 200 až 300 W/m 2 a u instalací na tepelně neizolovaných plochách ve výkonu 250 až 350 W/m 2. Velikost výkonu mj. závisí na hloubce uložení, čím blíže povrchu, tím menší výkon z doporučeného intervalu. 4.b) Montáž do betonu a písku Kabely lze instalovat do betonu nebo lepicího tmelu na betonovém podkladě dle návodu k montáži 3.b), popřípadě menší příkony (do 250 W/m 2, do 15 W/m) lze pod chodníky instalovat do jemného plaveného písku bez kamínků. Při obou způsobech instalace tvoří podkladní vrstvu (betonu i písku) zhutněný štěrk. Vrstvu štěrku o síle 300 mm a více můžeme rovněž považovat za izolační vrstvu. ŘEZ PODLAHOU PŘI VYHŘÍVÁNÍ VENKOVNÍCH PLOCH Instalace do betonu nebo lepicího tmelu na betonovém podkladě 1) dlažba (beton) 2) topný kabel ECOFLOOR 3) GRUFAST 4) betonová vrstva 5) podklad (štěrk mm) Instalace do jemného písku 1) zámková (žulová) dlažba 2) jemný písek (bez ostrých kamínků) min. 100 mm 3) topný kabel ECOFLOOR 4) podklad (štěrk mm) 11

12 4.c) Montáž do asfaltu Kabely MADPSP je možno instalovat přímo do asfaltu dle skladby uvedené na obrázku níže. Před instalací je nutno opatřit spojku a koncovku topného kabelu další vrstvou tepelně smrštitelné izolace, která je dodávána samostatně v Montážním kitu č. 5. Teplota asfaltu, který přijde do styku s kabelem nesmí překročit 160 C. Vrstva asfaltu se na kabel pokládá ručně a hutnění se provádí ruční vibrační deskou nebo válcem. V případě větších ploch je nutno na kabel položit ručně první vrstvu a zhutnit ručně a teprve další vrstva se může pokládat těžkou technikou. Instalace kabelu MADPSPdo asfaltu 1) vrstva asfaltu 5-10 cm 2) topný okruh MADPSP 3) vrstva jemného štěrku nebo písku tloušťky 2-3 cm 4) zhutněný podklad 4.d) Regulace Z hlediska úsporného provozu je potřeba instalaci vybavit regulátorem z aktuální nabídky firmy FENIX, například EBERLE EM vlhkostní sonda ESF teplotní čidlo TFF

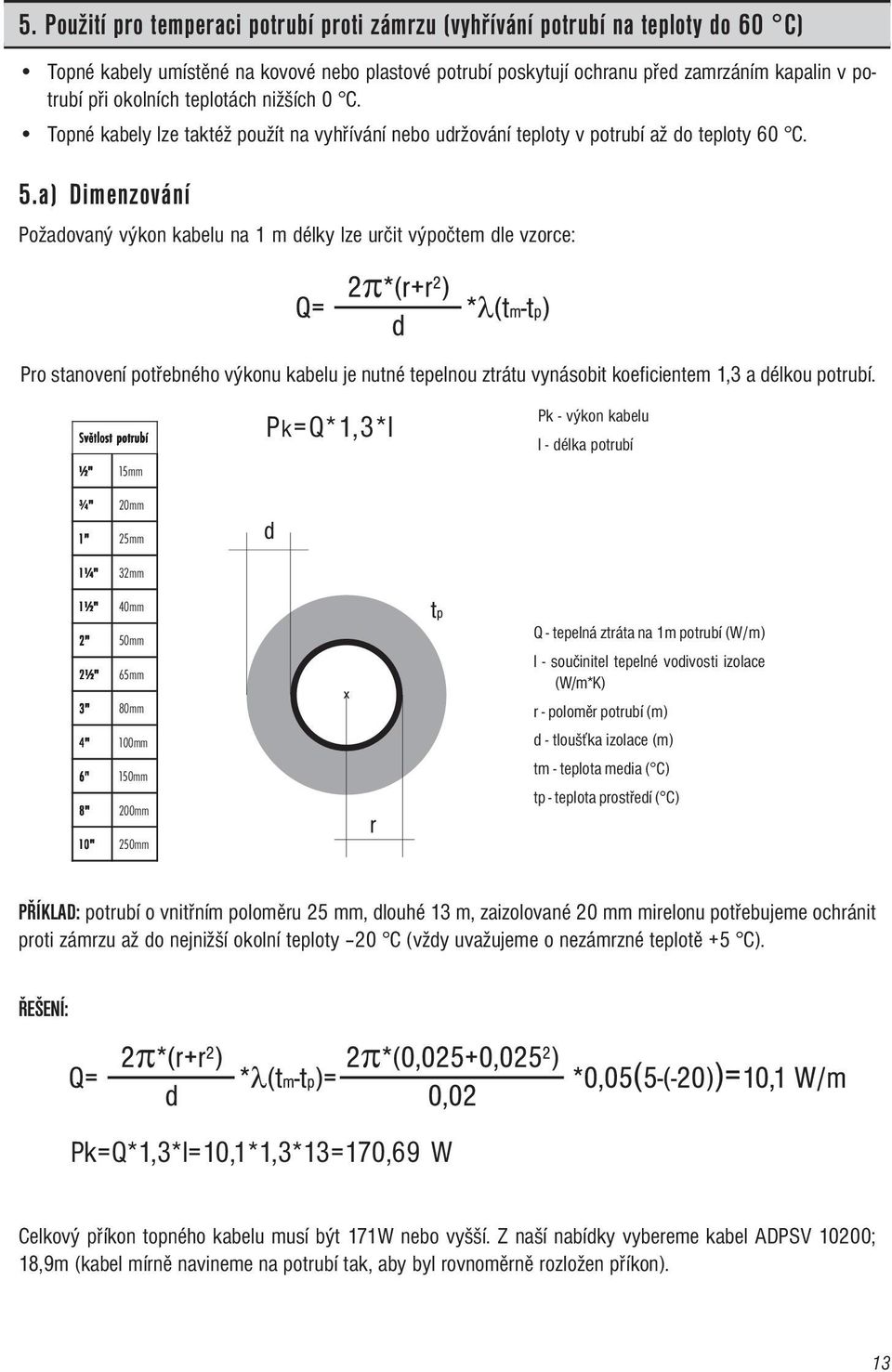

13 5. Použití pro temperaci potrubí proti zámrzu (vyhřívání potrubí na teploty do 60 C) Topné kabely umístěné na kovové nebo plastové potrubí poskytují ochranu před zamrzáním kapalin v potrubí při okolních teplotách nižších 0 C. Topné kabely lze taktéž použít na vyhřívání nebo udržování teploty v potrubí až do teploty 60 C. 5.a) Dimenzování Požadovaný výkon kabelu na 1 m délky lze určit výpočtem dle vzorce: Pro stanovení potřebného výkonu kabelu je nutné tepelnou ztrátu vynásobit koeficientem 1,3 a délkou potrubí. S Světlost potrubí ½" 15mm Pk=Q*1,3*l Pk - výkon kabelu l - délka potrubí ¾" 20mm 1" 1 25mm 1 ¼" 32mm 1 ½" 40mm 2" 2 50mm 2 ½" 65mm 3" 3 80mm 4" 4 100mm 6" 6 150mm 8" 8 200mm Q - tepelná ztráta na 1m potrubí (W/m) l - součinitel tepelné vodivosti izolace (W/m*K) r - poloměr potrubí (m) d - tloušťka izolace (m) tm - teplota media ( C) tp - teplota prostředí ( C) 1" 1 0" " 250mm PŘÍKLAD: potrubí o vnitřním poloměru 25 mm, dlouhé 13 m, zaizolované 20 mm mirelonu potřebujeme ochránit proti zámrzu až do nejnižší okolní teploty 20 C (vždy uvažujeme o nezámrzné teplotě +5 C). ŘEŠENÍ: Pk=Q*1,3*l=10,1*1,3*13=170,69 W Celkový příkon topného kabelu musí být 171W nebo vyšší. Z naší nabídky vybereme kabel ADPSV 10200; 18,9m (kabel mírně navineme na potrubí tak, aby byl rovnoměrně rozložen příkon). 13

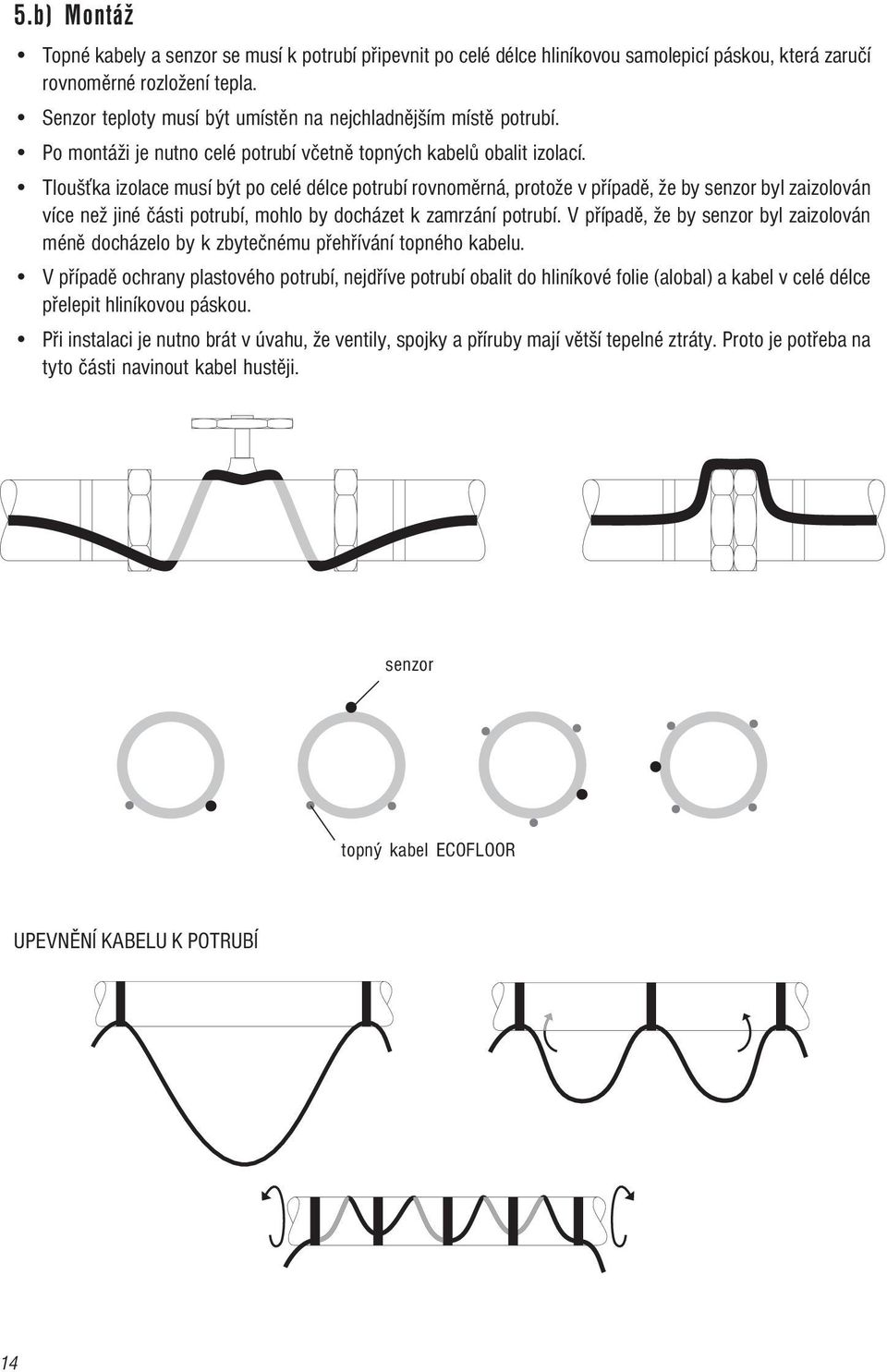

14 5.b) Montáž Topné kabely a senzor se musí k potrubí připevnit po celé délce hliníkovou samolepicí páskou, která zaručí rovnoměrné rozložení tepla. Senzor teploty musí být umístěn na nejchladnějším místě potrubí. Po montáži je nutno celé potrubí včetně topných kabelů obalit izolací. Tloušťka izolace musí být po celé délce potrubí rovnoměrná, protože v případě, že by senzor byl zaizolován více než jiné části potrubí, mohlo by docházet k zamrzání potrubí. V případě, že by senzor byl zaizolován méně docházelo by k zbytečnému přehřívání topného kabelu. V případě ochrany plastového potrubí, nejdříve potrubí obalit do hliníkové folie (alobal) a kabel v celé délce přelepit hliníkovou páskou. Při instalaci je nutno brát v úvahu, že ventily, spojky a příruby mají větší tepelné ztráty. Proto je potřeba na tyto části navinout kabel hustěji. senzor topný kabel ECOFLOOR UPEVNĚNÍ KABELU K POTRUBÍ 14

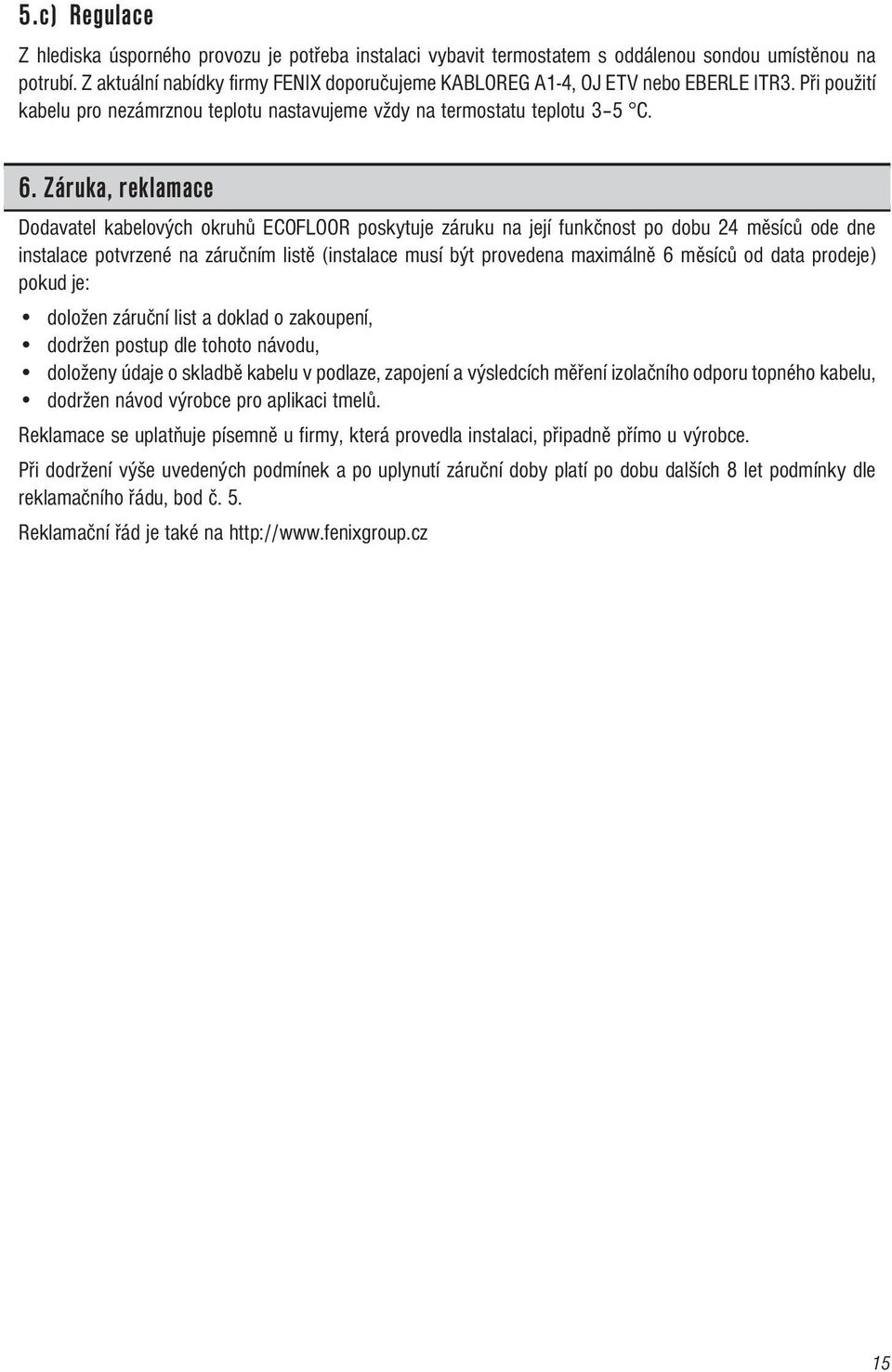

15 5.c) Regulace Z hlediska úsporného provozu je potřeba instalaci vybavit termostatem s oddálenou sondou umístěnou na potrubí. Z aktuální nabídky firmy FENIX doporučujeme KABLOREG A1-4, OJ ETV nebo EBERLE ITR3. Při použití kabelu pro nezámrznou teplotu nastavujeme vždy na termostatu teplotu 3 5 C. 6. Záruka, reklamace Dodavatel kabelových okruhů ECOFLOOR poskytuje záruku na její funkčnost po dobu 24 měsíců ode dne instalace potvrzené na záručním listě (instalace musí být provedena maximálně 6 měsíců od data prodeje) pokud je: doložen záruční list a doklad o zakoupení, dodržen postup dle tohoto návodu, doloženy údaje o skladbě kabelu v podlaze, zapojení a výsledcích měření izolačního odporu topného kabelu, dodržen návod výrobce pro aplikaci tmelů. Reklamace se uplatňuje písemně u firmy, která provedla instalaci, připadně přímo u výrobce. Při dodržení výše uvedených podmínek a po uplynutí záruční doby platí po dobu dalších 8 let podmínky dle reklamačního řádu, bod č. 5. Reklamační řád je také na 15
