1 MANUÁL PRO PROVOZ A ÚDRŽBU STROJ TYPU US 80 Operátor stroje se musí pečlivě seznámit s obsahem tohoto manuálu a uložit manuál v dosahu pracoviště. Tento dokument není smluvní.

2 OBSAH 1. BEZPEČNOST POPIS STROJE Celkové rozměry Funkce stroje Technické specifikace POUŽITÍ STROJE Návod k použití Výměna pohonu Hydraulický pohon ÚDRŽBA Pneumatické části Hydraulické části ODSTRAŇOVÁNÍ PORUCH Pneumatický pohon Elektrický pohon Hydraulický pohon STANDARDNÍ HROTY NÁSTROJŮ ZOBRAZENÍ KOMBINACE DISTANČNÍCH VLOŽEK SESTAVNÝ VÝKRES ROZLOŽENÝCH ČÁSTÍ STROJE: 0/ SEZNAM NÁHRADNÍCH DÍLŮ: 0/ SESTAVNÝ VÝKRES ROZLOŽENÝCH ČÁSTÍ PNEUMATICKÉHO POHONU: 0/ SEZNAM NÁHRADNÍCH DÍLŮ PNEUMATICKÉHO POHONU: 0/ SESTAVNÝ VÝKRES ROZLOŽENÝCH ČÁSTÍ HYDRAULICKÉHO POHONU: 0/ SEZNAM NÁHRADNÍCH DÍLŮ HYDRAULICKÉHO POHONU: 0/ VOLITELNÉ PŘÍSLUŠENSTVÍ... 22

3 1. BEZPEČNOST PŘED KAŽDOU INSTALACÍ STROJE, JEHO POUŽITÍM A ÚDRŽBOU JE NUTNÉ SE PEČLIVĚ SEZNÁMIT S OBSAHEM TÉTO KAPITOLY U níže uvedených strojů probíhá neustálý technický vývoj. Vyhrazujeme si proto právo provádět úpravy jejich technických specifikací, bez předchozího oznámení. Tento dokument je specifický a je majetkem společnosti PROTEM Company. Nesmí být opravován, upravován nebo kopírován bez písemného souhlasu. Tento provozní manuál byl zpracován jednoduchou formou. Po pečlivém seznámení s jeho obsahem budete vědět, která základní pravidla při použití stroje je nutné respektovat. Tento dokument není vyčerpávající a neslouží jako náhrada bezpečnostních předpisů, uvedených v zákoníku práce. UPOZORNĚNÍ Před použitím tohoto stroje se seznamte s následujícími bezpečnostními pokyny a respektuje je. Uložte tyto bezpečnostní pokyny v dosahu stroje. Stále mějte na paměti, že tento manuál není po této stránce zcela vyčerpávající. Operátoři, kteří používají tento stroj musí používat následující ochranné pomůcky. V souladu s místem, kde se stroje používají, musí být personálu poskytnuty další nezbytné ochranné pomůcky. Všeobecně řečeno, Společnost uživatele musí zajistit, aby byly respektovány příslušné bezpečnostní předpisy. Respektujte všechny zde popsané informace. Před použitím stroje se ujistěte, že se hroty nástrojů nedotýkají části, která má být opracována/svařována. Respektujte pokyny, týkající se vlivu prostředí v pracovním prostoru operátora. Před každým použitím stroje vyhraďte kolem stroje bezpečnostní oblast. Zajistěte, aby do této bezpečnostní oblasti nevstoupila třetí osoba bez příslušného oprávnění. Uvádět stroj do provozu a používat ho mohou pouze příslušně kvalifikovaní pracovníci. Tato kvalifikace musí být potvrzena dokumentem o provedeném školení, vydaným kompetentním orgánem nebo výrobcem, zabezpečující odborné školení operátorů. Tento stroj musí být používán výhradně pro činnosti, pro které byl navržen. Před každým použitím stroje udělejte pořádek na svém pracovišti. Nepořádek je obvykle primárním zdrojem úrazů.

4 Nenechávejte elektrické nástroje na dešti. Nepoužívejte elektrické nástroje ve vlhkém nebo mokrém prostředí. Zajistěte, aby pracovní plocha byla dobře osvětlena. Nepoužívejte elektrické nástroje v blízkosti výskytu hořlavého plynu nebo kapalin. Manipulujte s hroty nástrojů a jednotlivými komponenty stroje opatrně, abyste se nezranili. Při jakékoliv práci na pohyblivých částech stroje nebo částech, u kterých může dojít při práci k pohybu, odpojte přívod napájecího proudu stroje. Před výměnou obráběcího nástroje nebo zahájením jakéhokoliv typu zákroku odpojte přívod napájecího proudu stroje. Zamezte neúmyslnému nebo nekontrolovatelnému spuštění motoru nebo jeho spojky. Opotřebené nástroje, pokud je nutné provést jejich přebroušení, včas vyměňte. Dodržujte pokyny platné pro údržbu stroje, stanovené výrobcem. Zabráníte tak předčasnému opotřebení určitých částí. Prověřte, zda existuje smlouva s firmou PROTEM o provádění údržby. Pokud ano, kontaktujte příslušné zástupce firmy PROTEM a požádejte je o zabezpečení pravidelné údržby. Po provedeném seřizování nebo výměně nástroje zajistěte, aby bylo před opětovným spuštěním stroje odstraněno všechno montážní nářadí, montážní klíče, atd.. Zkontrolujte, zda je stroj před zapnutím řádně nastaven. Z důvodů Vaší vlastní bezpečnosti a pro zachování platnosti záruky používejte pro opravy pouze náhradní díly fy PROTEM. Veškeré opravy a zvláště opravy týkající se elektrického systému, musí být prováděny příslušně kvalifikovanými a speciálně vyškolenými pracovníky. U strojů s elektrickým pohonem: - Před připojením do elektrické sítě vždy zkontrolujte správnou hodnotu napájecího napětí. - Před připojením elektrického proudu zkontrolujte, zda je vypínač motoru nastaven v poloze "off" (vypnuto) - Chraňte se před úrazy elektrickým proudem. Zamezte jakémukoliv osobnímu kontaktu s uzemněnými plochami. Stroj s pneumatickým pohonem: vždy zkontrolujte vstupní tlak vzduchu (6 barů). Zajistěte průtok vzduchu podle provozního manuálu. Vzduch je nutné promazávat (vždy používejte maznici filtru). Při používání pneumatických pohonů vždy zkontrolujte, zda máte na pohonu spouštěcí rukojeť nebo ovládací nožní pedál (spouštěcí pedál k zastavení pohonu ("mrtvý muž")). Chraňte před nežádoucím poškozením napájecí kabely a kabely jakéhokoliv typu. Nepřemisťujte stroj s napájecím kabelem a netahejte za kabel, když chcete stroj odpojit od napájecí sítě. Chraňte kabely před teplem, potřísnění olejem a ostrými hranami. Používejte vhodné manipulační prostředky. Před použitím stroje se seznamte s obsahem příslušného provozního manuálu.

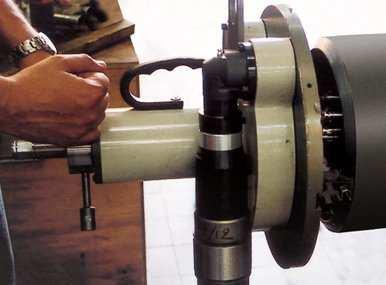

5 2. POPIS STROJE 2.1. Celkové rozměry * Pro získání bližších informací se spojte s námi Funkce stroje Úkosování Čelní frézování Válcové zahlubování Odstraňování otřepů Jakékoliv jiné obrábění: kontaktujte nás.

6 2.3. Technické specifikace - Hmotnost: 15 kg - Pneumatický pohon s rotorovými lopatkami - Výkon : 2 HP (nebo 2 x 2 HP podle typu pohonu) - Tlak přívodního vzduchu: 6 barů Upozornění: Nikdy nepřekračujte hodnotu tlaku přívodního vzduchu 7 barů. - Spotřeba vzduchu: l/min. - Manuální upínání - Rozpínání: 25 mm na průměru. - Otáčky pohonu bez zatížení: 200 ot./min. - Jmenovité otáčky pohonu: 180 ot./min. - Manuální posuv - Zdvih: 60 mm. - Vyznačuje se automat. kroutícím momentem. - Standardní upínací parametry: vnitřní průměr od 80 mm do 355 mm. - Obráběcí parametry > Ø 80 do Ø 355 max.

7 3. POUŽITÍ STROJE 3.1 Návod k použití Upozornění týkající se platnosti záručních podmínek: - Vraťte vyplněný přiložený formulář (dotazník) do 30 dnů od přejímky stroje. - Při opracovávání silnostěnných trubek vždy nainstalujte hroty nástrojů na desku držáku nástroje protilehle (proti sobě) tak, aby se rovnoměrně rozložily řezné síly. Změřte vnitřní průměr trubky. Zvolte správnou sadu přídavných distančních vložek (viz zobrazení kombinace distančních vložek). Upozornění: Vždy dbejte na to, aby hliníkové vložky nepřišly do kontaktu s vnitřním průměrem trubky. Umístěte a sevřete stroj do trubky pomocí rozpínací matice pol. č. 9 a dodaného maticového klíče (položka 55). Seřiďte polohu nástrojových břitů na desce podle průměru obráběné trubky. Nainstalujte, nastavte a připevněte nástrojové břity podle druhu opracování, které chcete provádět. Upozornění: Mezi nástrojovými břity a trubkou ponechte mezeru, aby nedošlo k poškození nástrojových břitů. Připojte stroj do napájecí sítě. Aktivace otáčení upínače nástroje se provádí následovně: - U pneumatického pohonu: spouštěcí rukojetí, umístěnou na konci pohonu. - U hydraulického pohonu: zapnutím pohonu tlačítkem on/off (zapn./vypn.) a/nebo dálkovým ovládáním a/nebo otáčením rukojetí otáček. Nyní je možné zahájit obrábění otočením páky položka č. 26 po směru pohybu hodinových ručiček. 3.2 Výměna pohonu Pokud chcete vybavit stroj dvojitým pohonem postupujte následovně : Odstraňte kryt pohonu pol. č. 5, a pak plastovou zátku pol. č. 7; Znovu nainstalujte pastorek pol. č. 19 na konec druhého pohonu pol. č. 27 (patkou směrem ven).

8 Nainstalujte pohon na stroj pomocí 3 šroubů CHc M6x20 pol.č. 35, avšak zatím je nedotahujte. Lehce odšroubujte druhý pohon již namontovaný na stroji a nainstalujte potrubní rozdělovač pol. č. 51, na kterém by již měla být při spojování namontována spouštěcí rukojeť pol. č. 9 a zátka pol. č. 5. Našroubujte 2 plynové šrouby (šrouby pro dvojitý pohon) pol. č. 52 do zadní části 2 motorů. Nezapomeňte vložit na každou stranu potrubního rozdělovače těsnění pol.č. 53. Šrouby pro dvojitý pohon pol. č. 52 příliš nedotahujte, aby nedošlo k jejich poškození. Pro připevnění pohonů dotáhněte 6 šroubů CHc M6x20 pol.č Hydraulický pohon Definice hydraulických motorů Hydraulický stroj US80 může být vybaven 1 nebo 2 hydraulickými pohony typu OMP. Provoz : Provoz hydraulického pohonu stroje US80 je podobný jako provoz pneumatické verze (viz kapitola č. 5). Pouze bod č. je odlišný. V daném případě je hydraulický stroj spuštěn pomocí hydraulické jednotky. Poznámka: Pro zamezení jakéhokoliv event. poškození stroje, umožňuje tlakový omezovač zastavit otáčení pohonů, pokud je kroutící moment příliš vysoký. Tento omezovač je umístěn na obou hydraulických pohonných jednotkách (s výjimkou hydraulické jednotky KW/5KW). Upozornění: Před jakoukoliv manipulací na stroji stroj odpojte z hydraulické jednotky odpojením hydraulických hadic. Před opětným připojením hydraulických hadic zkontrolujte, zda jsou spojky čisté, aby nedošlo ke znečištění hydraulického oleje.

9 . ÚDRŽBA Po každém použití stroj očistěte. Níže uvedené strojní části promažte vždy jednou týdně (při práci v těžkých provozních podmínkách) nebo po každých 100 provozních hodinách: - Vodící šroub stroje, - Matici vodícího šroubu stroje, - Korunové ozubené kolo a hnací pastorek. Doporučené mazivo: Mazací tuk Esso EP 2 nebo jeho ekvivalent. Skladování a přeprava stroje a jeho příslušenství musí být prováděna v ochranné bedně, dodané firmou PROTEM..1 Pneumatické části Zkontrolujte vzduchový kompresor a maznici filtru. Vždy zkontrolujte vstupní tlak vzduchu (min. 6 barů). Pokud je to nezbytné, nastavte požadovanou hodnotu tlaku vzduchu pomocí tlakového redukčního ventilu. Kapacita přívodního vzduchu pro každý pohon musí dosahovat hodnoty 1800 litrů/minutu. Zkontrolujte hladinu oleje v maznici. Pokud je to nezbytné, mazací olej přidejte. Pro mazání používejte speciální olej pro "pneumatické nástroje". Poznámka: Pro dosažení dobrého výkonu nainstalujte filtr ve vzdálenosti max. 3 m od stroje. DŮLEŽITÉ: Použití našich vzduchových filtrů/maznic je základní podmínkou pro platnost záruky..2. Hydraulické části Zkontrolujte napětí 380 V. Zkontrolujte spojky a přívodní kabel napájecího proudu. Provozní životnost elektrického motoru je nižší než životnost pneumatického pohonu.

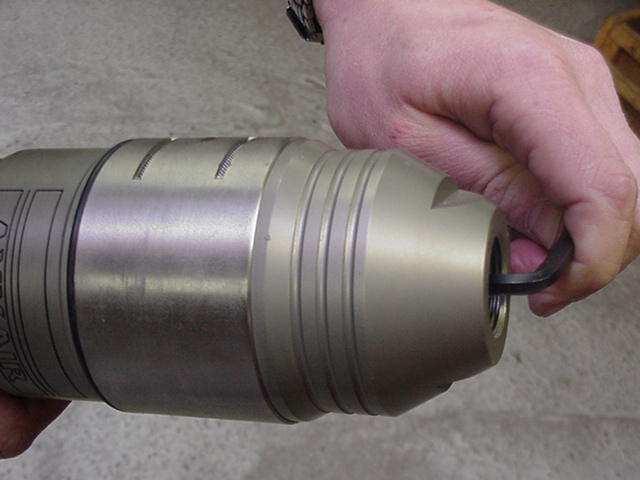

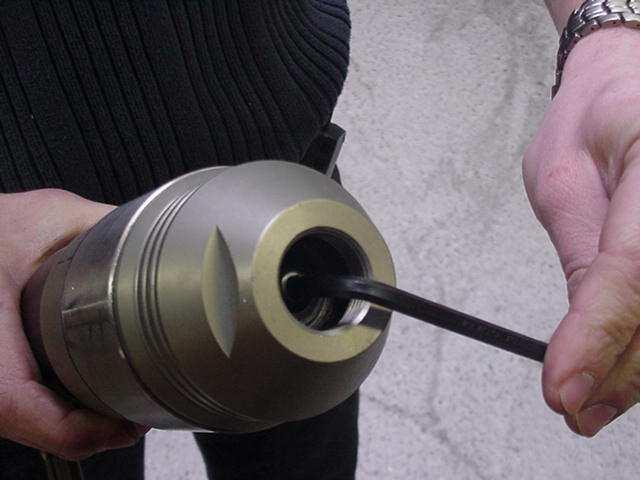

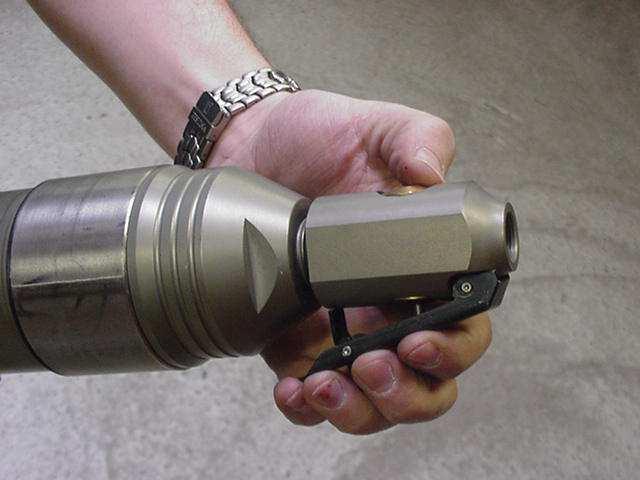

10 5. ODSTRAŇOVÁNÍ PORUCH 5.1. Pneumatický pohon Pokud se vzduchové pohony MO20 po jejich zapojení do přívodu stlačeného vzduchu neroztočí: - Zkontrolujte, zda je stroj připojen do přívodního vedení vzduchu. - Odstraňte spouštěcí rukojeť. Protočte pohon pomocí šestihranného inbus klíče vel. 5 jeho vložením do hlavy vysunutého šroubu (zkontrolujte, zda nic nepřekáží rotaci upínače nástroje ). Odšroubujte spouštěcí rukojeť. Vložte do hlavy šroubu šestihranný inbus klíč vel. 5. Otáčejte rotorem pomocí klíče, aby se odlepily statorové lopatky. Pokud se pohon neotáčí správně, zkontrolujte průtok a tlak přívodního vzduchového vedení: - Požadovaná kapacita přívodního vzduchu pro MO20 je 1800 l/min. - Tlak: 6 barů. - Zkontrolujte požadovaný průměr trubky přívodního vzduchového vedení: 3/ nebo Elektrický pohon - Zkontrolujte, zda je do napájecí zástrčky přiváděn elektrický proud. - Zkontrolujte správné hodnoty napětí/ proudu. - Zkontrolujte, zda není přerušen kabel přívodu napájecího proudu motoru. - Zkontrolujte, zda nic nepřekáží rotaci upínače nástroje. 5.3 Hydraulický pohon - Zkontrolujte správné připojení hadic/spojek k pohonům a k hydraulické jednotce. - Zkontrolujte správnou funkci hydraulické jednotky. - Pokud se vám nedaří trvající problémy vyřešit, kontaktujte nás prosím.

11 6. STANDARDNÍ HROTY NÁSTROJŮ Nástrojové břity: šířka 25 mm - tloušťka 9mm Čelní frézování: A1 Úkosování: A2 - A Úkos J: C5 - C6 - C9 Válcové zahlubování: A - B11 7 (r=6) 12 5 (r=6) 10 (r=1.5) Nástrojové břity pro malé mezery Čelní frézování: B6 Úkosování: B7 - B Úkos J: C7 - C8 Válcové zahlubování: B9 7 (r=6) 12 5 (r=6) 15 Poznámky: Všechny tyto nástrojové břity jsou dostupné s tl. stěny 6 nebo 9 mm.

12 Poloha nástrojových břitů: Pro zamezení nebezpečí ulomení nástrojových břitů respektujte prosím jejich správnou polohu. Směr otáčení

13 7. ZOBRAZENÍ KOMBINACE DISTANČNÍCH VLOŽEK

14 8. SESTAVNÝ VÝKRES ROZLOŽENÝCH ČÁSTÍ STROJE: 0/05 Volitelný dvojitý pohon 9. SEZNAM NÁHRADNÍCH DÍLŮ: 0/05 US 80 Pol.č. Désignation: Název: Množ. Objednací číslo 1 Corps Skříň 1 US Plateau porte outil Deska upínače nástroje 1 US Arbre Hřídel 1 US80-12 Arbre d'expansion Rozpínací hřídel 1 US Ailette Základní vložka 3 US Bouchon Zátka 1 US Tirant Osa 3 US Tuile Vodítko distanční vložky 3 US Ecrou d'expansion Rozpínací matice 1 US Ecrou d'avance Matice vodícího šroubu 1 US Couvercle arrière Zadní víko 1 US Reprise d'effort Torzní část 1 US Rondelle entretoise Distanční podložka US Clavette 12x8 Klínek 2 US Ailette supplémentaire ALU Distanční hliníkové vložky 3 US Ailette supplémentaire ALU Distanční hliníkové vložky 3 US Ailette supplémentaire ACIER Distanční ocelové vložky 3 US Ailette supplémentaire ACIER Distanční ocelové vložky 3 US Pignon 20 dts m=2 Ozubený pastorek - 20 zubů 1 US80-31

15 20 Axe moteur Hřídel pohonu 1 US Porte outils Upínač nástroje 1 US Modification couronne Korunové ozubené kolo 1 US80-CO0 23 Flasque supérieur Horní příruba 1 US Bride de levage Svorník s okem 1 US Plaque constructeur Výrobní štítek 1 US Axe moteur Hřídel pohonu 3 US Moteur pneumatique Pneumatický pohon 1 US80-Co05 28 Douille à aiguille avec fond Pouzdro jehlového ložiska 2 US80-Co06 29 Tige filetée Závitová tyč 3 US80-Co08 30 Vis ULS Šroub US80-Co10 31 Elastique Pryžový kroužek 2 US80-Co11 32 Rondelle Kroužek 1 US80-Co12 33 cage à aiguilles Pouzdro jehlového ložiska 2 US80-Co13 3 Rondelle mince Tenká podložka US80-Co1 35 Vis CHc M6x20 Šroub M6x20 6 US80-CO-VISSERIE 36 Vis CHc M8x16 Šroub M8x16 6 US80-CO-VISSERIE 37 Vis CHc M10x0 Šroub M10x0 8 US80-CO-VISSERIE 38 Vis CHc M6x16 Šroub M6x16 2 US80-CO-VISSERIE 39 Vis CHc M6x30 Šroub M6x30 3 US80-CO-VISSERIE 0 Vis CHc M5x30 Šroub M5x30 6 US80-CO-VISSERIE 1 Vis Hc M8x16 Šroub M8x16 6 US80-CO-VISSERIE 2 Vis UFK M8x16 tête basse Šroub M8x16 6 US80-CO-VISSERIE 3 Vis CHc M3x15 Šroub M3x15 US80-CO-VISSERIE Vis CHc M5x20 Šroub M5x20 US80-CO-VISSERIE 5 Couvercle motorisation Víko pohonu 1 US Graisseur standard droit Pravá standardní maznice 1 US80-Co15 7 Bouchon plastique Plastová zátka 1 US Demi ailettes supplément. ACIER Poloviční vložka 1 US Poignée gachette Spouštěcí rukojeť 1 US80-Co07 50 Robinet pneumatique Pneumatický ventil 1 ROB-PNEUM 51 Manifold (double motorisation) Potrubní rozdělovač (dvojitý pohon) 1 US Vis "gaz"(double motorisation) Šroub pro dvojitý pohon 2 US Joint nitrile Těsnění US80-Co97 5 Bouchon Zátka 1 US80-Co98

16 10. SESTAVNÝ VÝKRES ROZLOŽENÝCH ČÁSTÍ PNEUMATICKÉHO POHONU: 0/05

17 11. SEZNAM NÁHRADNÍCH DÍLŮ PNEUMATICKÉHO POHONU: 0/05 MO20 + RA20 R=9/9 US80 Pravoúhlý Pol.č. Désignation: Název: Množ. Objednací číslo 101 Chapeau de roulement Víko ložiska 1 RA Roulement à billes Kuličkové ložisko 1 RA20-Co Axe de sortie cannelé court Drážkový výstupní hřídel 1 US Couronne Ozubené kolo 1 RA Graisseur droit Maznice M6x100 1 RA20-CO Corps de renvoi d'angle Pravoúhlé těleso 1 RA Douille à aiguilles avec fond Spoj jehlového ložiska 1 RA20-Co Pignon arbré Výstupní hřídel 1 RA Douille à aiguilles sans fond Jehlové ložisko 1 RA20-Co Ecrou pour renvoi d'angle Matice 1 RA Demi lune Poloviční pouzdro 2 RA Entretoise extérieure Rozpěrka 1 RA Entretoise intérieure Vnitřní rozpěrka 1 RA20-10 Pohon 11 Carter de réduction deux étages Dvoustupňové redukční těleso 1 Mo Roulement à billes Kuličkové ložisko 1 Mo10-Co Circlips extérieur Pojistný kroužek 1 Mo10-Co Circlips intérieur Pojistný kroužek 1 Mo10-Co Carter pneumatique Zadní těleso 1 Mo Joint torique O kroužek 2 Mo20-Co Feutre de silencieux Plsť 1 Mo Tamis pour silencieux Filtrační síto 1 Mo Corps de silencieux Výfukový deflektor 1 Mo Joint torique O kroužek 1 Mo20-Co1 12 Vis tête bombée à embase M8x10 Šroub s půlkulov.hlavou M8x10 1 Mo20-Co Roulement à billes Kuličkové ložisko 1 Mo20-Co Flasque rotation à gauche Zadní příruba (levotočivá) 1 Mo Goupille mécanindus Kolík 1 Mo10-Co Entretoise Podložka 1 Mo Stator Stator 1 Mo Palette Lopatka 5 Mo Cale Podložka 1 Mo20-18 Přední planetové soukolí Train planétaire avant Přední planetové soukolí 1 * Mo Axe de satellite Válcový kolík 3 * Mo20-Co Douille à aiguilles Jehlové ložisko 3 * Mo10-Co12 50 Satellite R=7,33 Planetové kolo R=7,33 3 * Mo Zadní planetové soukolí Train planétaire Planetové soukolí 1 * Mo Axe de satellite Válcový kolík 3 * Mo20-Co Douille à aiguilles Jehlové ložisko 3 * Mo10-Co12 60 Satellite R=7,33 Planetové kolo R=7,33 3 * Mo Pignon Pastorek 1 * Mo20-27-

18 606 Rondelle Kroužek 1 * Mo10-Co21 Podsestava rotoru Roulement à billes Kuličkové ložisko 1 * Mo20-Co Rotor Rotor 1 * Mo Flasque avant Zadní štít 1 * Mo Pignon Pastorek 1 * Mo * Sestava dodána ve smontovaném stavu

19 12. SESTAVNÝ VÝKRES ROZLOŽENÝCH ČÁSTÍ HYDRAULICKÉHO POHONU: 0/05

20

21 13. SEZNAM NÁHRADNÍCH DÍLŮ HYDRAULICKÉHO POHONU: 0/05 MH - OMP jednoduchý pohon US80 Pol.č. Désignation: Název: Množ. Objednací číslo 1 Platine Deska 1 US80-HYD-13 2 Support moteur Podstavec motoru 1 US150-HYD-12 3 Accouplement Spojka 1 US80-HYD-10 Douille à aiguilles Pouzdro jehlového ložiska 1 US150-HYD-Co05 5 Bague intérieur Vnitřní kroužek 1 US150-HYD-Co06 6 Roulement à billes Ložisko 1 US150-HYD-Co03 7 Pignon 20 dents Ozubený pastorek - 15 zubů 1 US80-HYD-11 8 Rondelle plate Ø10 Plochá podložka Ø10 1 US150-HYD-Co07 9 Clavette // forme C Klínek 1 US150-HYD-Co08 10 Circlips extérieur Pojistný kroužek 1 US150-HYD-Co0 11 Circlips intérieure Pojistný kroužek 1 US150-HYD-Co02 12 Vis CHc M6x25 Šroub US150-V01 13 Vis CHc M8x16 Šroub 1 US150-V02 1 Moteur hydraulique type OMP Hydraulický pohon OMP 1 US80-HYD-Co01 15 Vis CHc M12x50 Šroub 2 US150-V0 16 Vis CHc M6x20 Šroub 3 US150-V05 17 Kit manifold de commande Sada ovládání rychlosti 1 WMANIFOLDHYD 18 Limiteur de pression Tlakový pojistný ventil 1 WLIMITEUR/PRESSION MH - OMP dvojitý pohon US80 Pol.č. Désignation: Název: Množ. Objednací číslo 1 Platine Deska 2 US80-HYD-13 2 Support moteur Podstavec motoru 2 US150-HYD-12 3 Accouplement Spojka 2 US80-HYD-10 Douille à aiguilles Pouzdro jehlového ložiska 2 US150-HYD-Co05 5 Bague intérieur Vnitřní kroužek 2 US150-HYD-Co06 6 Roulement à billes Ložisko 2 US150-HYD-Co03 7 Pignon 20 dents Ozubený pastorek - 15 zubů 2 US80-HYD-11 8 Rondelle plate Ø10 Plochá podložka Ø10 2 US150-HYD-Co07 9 Clavette // forme C Klínek 2 US150-HYD-Co08 10 Circlips extérieur Pojistný kroužek 2 US150-HYD-Co0 11 Circlips intérieure Pojistný kroužek 2 US150-HYD-Co02 12 Vis CHc M6x25 Šroub 8 US150-V01 13 Vis CHc M8x16 Šroub 2 US150-V02 1 Moteur hydraulique type OMP Hydraulický pohon OMP 2 US80-HYD-Co01 15 Vis CHc M12x50 Šroub US150-V0 16 Vis CHc M6x20 Šroub 6 US150-V05 17 Kit manifold de commande Sada ovládání rychlosti 1 WMANIFOLDHYD 18 Limiteur de pression Tlakový pojistný ventil 1 WLIMITEUR/PRESSION 19 Kit manifold de raccordement Hydraulická připojovací sada 1 WMANIFOLDHYD-RACC

22 1. VOLITELNÉ PŘÍSLUŠENSTVÍ Rozpínání : (dodáno ve smontovaném stavu) - Rychlé rozpínání pákou Pohon : (dodány ve smontovaném stavu) - Hydraulický - Dvojitý hydraulický pohon - Dvojitý pneumatický pohon - Hydraulický regulační ventil Nastavitelný upínač nástroje: - Držák sledovacího nástroje vnitř. průměru - Kopírovací válec Ø10 à 2 - Ochrana proti třískám - Bezpečnostní pedál US 80 Sledovací zařízení - zdvih 10 a 20mm

23 Sestava trnu kolena: - Pro stroj US 80 použijte kroužek - položka Připevněte 3 seřizovací zarážky položka 17 pomocí 3 nebo 6 šroubů M6x30. Poznámka: od vnitřního průměru 310 mm, nainstalujte na vnější stranu kroužku vodítka. - Do kroužku vložte šrouby Hc podle tabulky č.1 uvedené níže. - Vyberte přídavné distanční čelisti podle průměru trubky. Viz tabulka č. 2 uvedená níže - Zasuňte kroužek do kolena a usaďte jej do správné polohy pomocí šroubů. - Pro optimalizaci vystředění použijte vodítka a dotáhněte šrouby Hc vnitřkem kroužku, pomocí dodaného řehtačkového klíče. - Odstraňte seřizovací zarážky. - Usaďte stroj v kroužku bez pomoci sady přídavných distančních vložek. Tabulka č.1 min. - max. Šroub šrouby Hc M16x šrouby Hc M16x šrouby Hc M16x šrouby Hc M16x šrouby Hc M16x100 + rep 18-1 Tabulka č. 2 Základní č č č. 2 + č č č. 3 + č č

24 Hlava Přídavné čelisti Čelisti Přídavné čelisti Torzní šroub Pol.č. Počet Název Pol.č. Počet Název Hlava CO Šroub CHc M6x30 Kroužek pro US Vystřeďovací (nastav.) vodítka Kolík Torzní šroub 18-1 CO30 CO31 CO32 CO33 Rozpěrka H=20 Šroub Hc M16x0 Šroub Hc M16x60 Šroub Hc M16x80 Šroub Hc M16x100 Přídavné čelisti CO20 CO21 CO22 CO23 CO2 Čelist č. 1 H=18 Čelist č. 2 H=33 Čelist č. 3 H=63 Čelist č. H=83 Šroub CHc M12x16 s nízk.hlavou Šroub CHc M12x30 s nízk.hlavou Šroub CHc M12x60 s nízk.hlavou Šroub CHc M12x80 s nízk.hlavou Šroub CHc M12x50 s nízk.hlavou (inbus šrouby) Čelisti Šroub CHc M5x10 Základní čelisti Stavitelný šroub čelisti

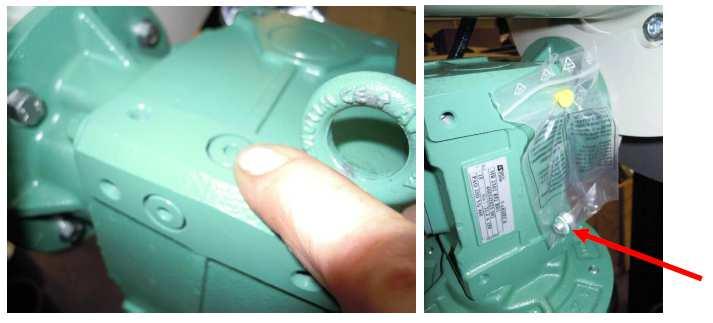

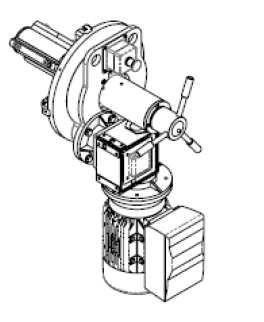

25 Elektrický pohon: Technická data: Motor: 2.2 kw zpřevodovaný motor s volitelnými otáčkami Napětí: 00V / 50Hz Max. rychlost otáčení držáku nástroje: 27 rpm Min. rychlost otáčení držáku nástroje:5.5 rpm Váha (stroj + motor): 82 kg Uvedení do provozu spuštění motoru: POZOR: Předtím než spustíte stroj, vyjměte záslepku (viz obr.) a nahraďte ji přiloženou odvzdušňovací zátkou. Tato odvzdušňovací zátka je nutná pro správný chod stroje a zabraňuje podtlaku v bloku motoru.

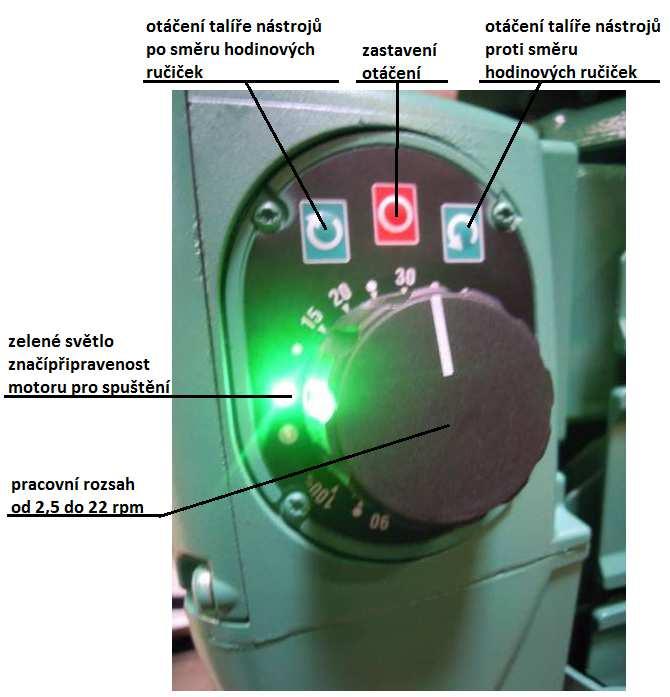

26 Ovladač rychlosti otáčení talíře nástrojů Tlačítko pro zastavení stroje POZOR: Po zastavení stroje tlačítkem pro zastavení stroje se rozsvítí na ovladači rychlosti otáčení talíře nástrojů červená kontrolka. Pokud chcete znovu spustit stroj, je nutné uvolnit tlačítko pro zastavení stroje (pootočením) a odpojit a znovu připojit zařízení do elektrické sítě.
