1 MANUÁL PRO PROVOZ A ÚDRŽBU STROJ TYPU US 40 Operátor stroje se musí pečlivě seznámit s obsahem tohoto manuálu a uložit manuál v dosahu pracoviště. Tento dokument není smluvní.

2 OBSAH 1. BEZPEČNOST POPIS STROJE Celkové rozměry Funkce stroje Technické specifikace POUŽITÍ STROJE Návod k použití ÚDRŽBA Pneumatické části Elektrické části Výměna elektrického pohonu ODSTRAŇOVANÍ PORUCH Pneumatický pohon Elektrický pohon Hydraulický pohon STANDARDNÍ NÁSTROJOVÉ BŘITY ZOBRAZENÍ KOMBINACE DISTANČNÍCH VLOŽEK SESTAVNÝ VÝKRES ROZLOŽENÝCH ČASTÍ STROJE: 04/ SEZNAM NÁHRADNÍCH DILŮ STROJE: 04/ SESTAVNÝ VÝKRES ROZLOŽENÝCH ČASTÍ PNEUMATICKÉHO POHONU: 04/ SEZNAM NÁHRADNÍCH DILŮ PNEUMATICKÉHO POHONU: 04/ SESTAVNÝ VÝKRES ROZLOŽENÝCH ČASTÍ ELEKTRICKÉHO MOTORU: 04/ SEZNAM NÁHRADNÍCH DILŮ ELEKTRICKÉHO MOTORU: 04/ SESTAVNÝ VÝKRES ROZLOŽENÝCH ČASTÍ HYDRAULICKÉHO POHONU: 04/ SEZNAM NÁHRADNÍCH DILŮ HYDRAULICKÉHO POHONU: 04/ VOLITELNÉ PŘISLUŠENSTVI...22

3 1. BEZPEČNOST PŘED KAŽDOU INSTALACÍ STROJE, JEHO POUŽITÍM A ÚDRŽBOU JE NUTNÉ SE PEČLIVĚ SEZNÁMIT S OBSAHEM TÉTO KAPITOLY U níže uvedených strojů probíhá neustálý technický vývoj. Vyhrazujeme si proto právo provádět úpravy jejich technických specifikací, bez předchozího oznámení. Tento dokument je specifický a je majetkem společnosti PROTEM SAS Company. Nesmí být opravován, upravován nebo kopírován bez písemného souhlasu. Tento provozní manuál byl zpracován jednoduchou formou. Po pečlivém seznámení s jeho obsahem budete vědět, která základní pravidla při použití stroje je nutné respektovat. Tento dokument není vyčerpávající a neslouží jako náhrada bezpečnostních předpisů, uvedených v zákoníku práce. UPOZORNĚNÍ Před použitím tohoto stroje se seznamte s následujícími bezpečnostními pokyny a respektuje je. Uložte tyto bezpečnostní pokyny v dosahu stroje. Stále mějte na paměti, že tento manuál není po této stránce zcela vyčerpávající. Operátoři, kteří používají tento stroj musí používat následující ochranné pomůcky. V souladu s místem, kde se stroje používají, musí být personálu poskytnuty další nezbytné ochranné pomůcky. Všeobecně řečeno, Společnost uživatele musí zajistit, aby byly respektovány příslušné bezpečnostní předpisy. Respektujte všechny zde popsané informace. Před použitím stroje se ujistěte, že se hroty nástrojů nedotýkají části, která má být opracována/svařována. Respektujte pokyny týkající se vlivu prostředí v pracovním prostoru operátora. Před každým použitím stroje vyhraďte kolem stroje bezpečnostní oblast. Zajistěte, aby do této bezpečnostní oblasti nevstoupila třetí osoba bez příslušného oprávnění. Uvádět stroj do provozu a používat ho mohou pouze příslušně kvalifikovaní pracovníci. Tato kvalifikace musí být potvrzena dokumentem o provedeném školení, vydaným kompetentním orgánem nebo výrobcem, zabezpečující odborné školení operátorů. Tento stroj musí být používán výhradně pro činnosti, pro které byl navržen. Před každým použitím stroje udělejte pořádek na svém pracovišti. Nepořádek je obvykle primárním zdrojem úrazů.

4 Nenechávejte elektrické nástroje na dešti. Nepoužívejte elektrické nástroje ve vlhkém nebo mokrém prostředí. Zajistěte, aby pracovní plocha byla dobře osvětlena. Nepoužívejte elektrické nástroje v blízkosti výskytu hořlavého plynu nebo kapalin. Manipulujte s hroty nástrojů a jednotlivými komponenty stroje opatrně, abyste se nezranili. Při jakékoliv práci na pohyblivých částech stroje nebo částech, u kterých může dojít při práci k pohybu, odpojte přívod napájecího proudu stroje. Před výměnou obráběcího nástroje nebo zahájením jakéhokoliv typu zákroku odpojte přívod napájecího proudu stroje. Zamezte neúmyslnému nebo nekontrolovatelnému spuštění pohonu nebo jeho spojky. Opotřebené nástroje, pokud je nutné provést jejich přebroušení, včas vyměňte. Dodržujte pokyny platné pro údržbu stroje, stanovené výrobcem. Zabráníte tak předčasnému opotřebení určitých částí. Prověřte, zda existuje smlouva s firmou PROTEM o provádění údržby. Pokud ano, kontaktujte příslušné zástupce firmy PROTEM a požádejte je o zabezpečení pravidelné údržby. Po provedeném seřizování nebo výměně nástroje zajistěte, aby bylo z jednotlivých částí stroje před jeho opětovným spuštěním odstraněno všechno montážní nářadí, montážní klíče, atd.. Zkontrolujte, zda je stroj před zapnutím řádně nastaven. Z důvodů Vaší vlastní bezpečnosti a pro zachování platnosti záruky používejte pro opravy pouze náhradní díly fy PROTEM. Veškeré opravy a zvláště opravy týkající se elektrického systému, musí být prováděny příslušně kvalifikovanými a speciálně vyškolenými pracovníky. U strojů s elektrickým pohonem: - Před připojením do elektrické sítě vždy zkontrolujte správnou hodnotu napájecího napětí. - Před připojením elektrického proudu zkontrolujte, zda je vypínač motoru nastaven v poloze "off" (vypnuto) - Chraňte se před úrazy elektrickým proudem. Zamezte jakémukoliv osobnímu kontaktu s uzemněnými plochami. Stroj s pneumatickým pohonem: vždy zkontrolujte vstupní tlak vzduchu (6 barů). Zajistěte průtok vzduchu podle provozního manuálu. Vzduch je nutné promazávat (vždy používejte maznici filtru). Při používání pneumatických pohonů vždy zkontrolujte, zda máte na pohonu spouštěcí rukojeť nebo ovládací nožní pedál (spouštěcí pedál k zastavení motoru ("mrtvý muž")). Chraňte před nežádoucím poškozením napájecí kabely a kabely jakéhokoliv typu. Nepřemisťujte stroj s napájecím kabelem a netahejte za kabel, když chcete stroj odpojit od napájecí sítě. Chraňte kabely před teplem, potřísnění olejem a ostrými hranami. Používejte vhodné manipulační prostředky. Před použitím stroje se seznamte s obsahem příslušného provozního manuálu.

5 2. POPIS STROJE 2.1. Celkové rozměry * Pro získání bližších informací se spojte s námi Funkce stroje Úkosování Čelní frézování Válcové zahlubování Odstraňování otřepů Jakékoliv jiné obrábění: kontaktujte nás.

6 2.3. Technické specifikace - Hmotnost: 15 kg - Pneumatický pohon s rotorovými lopatkami - Výkon: 0,98 HP (KS) - Tlak přívodního vzduchu: 6 barů - Upozornění: Nikdy nepřekračujte hodnotu tlaku přívodního vzduchu 7 barů. - Spotřeba vzduchu: 1400 l/min. - Manuální upínání - Rozpínání: 16 mm na průměru. - Otáčky pohonu bez zatížení: 84 ot./min. - Jmenovité otáčky pohonu: 60 ot./min. - Manuální posuv - Zdvih: 50 mm. - Vyznačuje se automat. kroutícím momentem. - Standardní upínací parametry: vnitřní průměr od 42 mm do 222 mm. - Délka záběru trubky: 105mm. - Obráběcí parametry > Ø 42 do Ø 219.

7 3. POUŽITÍ STROJE 3.1 Návod k použití Upozornění týkající se platnosti záručních podmínek: - Vraťte vyplněný přiložený formulář (dotazník) do 30 dnů od přejímky stroje. - Při opracovávání silnostěnných trubek (25,4 mm a více) a/nebo trubek z tvrdých materiálů (superduplex, duplex, inconel (niklová slitina)), musí operátor provést několik průchodů a přizpůsobit posun reakcím stroje. - Při opracovávání silnostěnných trubek vždy nainstalujte hroty nástrojů na desku držáku nástroje protilehle (proti sobě) tak, aby se rovnoměrně rozložily řezné síly. Změřte vnitřní průměr trubky. Nastavte polohu upínače nástroje na desce podle průměru obráběné trubky. Zvolte správnou sadu přídavných distančních vložek (viz zobrazení kombinace distančních vložek). Upozornění: Vždy dbejte na to, aby hliníkové vložky nepřišly do kontaktu s vnitřním průměrem trubky. Umístěte a sevřete stroj do trubky pomocí rozpínací matice pol. č. 9 a dodaného maticového klíče (položka č. 35). Seřiďte polohu nástrojových břitů na desce podle průměru obráběné trubky. Nainstalujte, nastavte a připevněte nástrojové břity podle druhu opracování, které chcete provádět (maximálně 4 držáky nástrojů: volitelné). Upozornění: Mezi nástrojovými břity a trubkou ponechte mezeru, aby nedošlo k poškození nástrojových břitů. Připojte stroj do napájecí sítě. Otáčení upínače nástroje se provádí následovně: - U pneumatického pohonu: spouštěcí rukojetí, umístěnou na konci pohonu. - U elektrického pohonu: zapnutím motoru tlačítkem on/off (zapnuto/vypnuto) a nastavením požadované rychlosti obrábění otáčením rukojetí otáček. Nyní je možné zahájit obrábění hřídelem pol. č. 7 pomocí maticového klíče pol. č. 34.

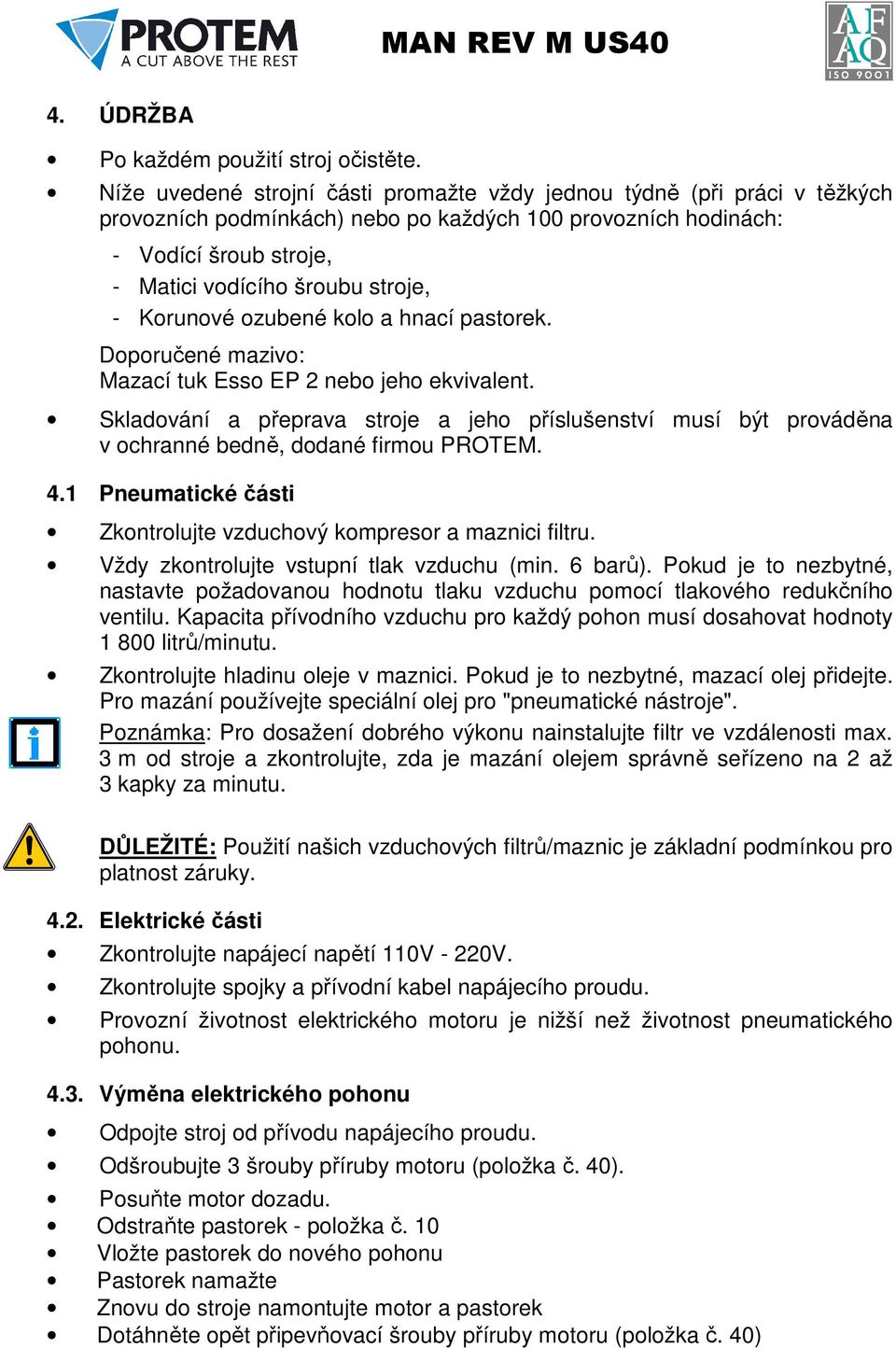

8 4. ÚDRŽBA Po každém použití stroj očistěte. Níže uvedené strojní části promažte vždy jednou týdně (při práci v těžkých provozních podmínkách) nebo po každých 100 provozních hodinách: - Vodící šroub stroje, - Matici vodícího šroubu stroje, - Korunové ozubené kolo a hnací pastorek. Doporučené mazivo: Mazací tuk Esso EP 2 nebo jeho ekvivalent. Skladování a přeprava stroje a jeho příslušenství musí být prováděna v ochranné bedně, dodané firmou PROTEM. 4.1 Pneumatické části Zkontrolujte vzduchový kompresor a maznici filtru. Vždy zkontrolujte vstupní tlak vzduchu (min. 6 barů). Pokud je to nezbytné, nastavte požadovanou hodnotu tlaku vzduchu pomocí tlakového redukčního ventilu. Kapacita přívodního vzduchu pro každý pohon musí dosahovat hodnoty litrů/minutu. Zkontrolujte hladinu oleje v maznici. Pokud je to nezbytné, mazací olej přidejte. Pro mazání používejte speciální olej pro "pneumatické nástroje". Poznámka: Pro dosažení dobrého výkonu nainstalujte filtr ve vzdálenosti max. 3 m od stroje a zkontrolujte, zda je mazání olejem správně seřízeno na 2 až 3 kapky za minutu. DŮLEŽITÉ: Použití našich vzduchových filtrů/maznic je základní podmínkou pro platnost záruky Elektrické části Zkontrolujte napájecí napětí 110V - 220V. Zkontrolujte spojky a přívodní kabel napájecího proudu. Provozní životnost elektrického motoru je nižší než životnost pneumatického pohonu Výměna elektrického pohonu Odpojte stroj od přívodu napájecího proudu. Odšroubujte 3 šrouby příruby motoru (položka č. 40). Posuňte motor dozadu. Odstraňte pastorek - položka č. 10 Vložte pastorek do nového pohonu Pastorek namažte Znovu do stroje namontujte motor a pastorek Dotáhněte opět připevňovací šrouby příruby motoru (položka č. 40)

9 5. ODSTRAŇOVÁNÍ PORUCH 5.1. Pneumatický pohon Pokud se vzduchové pohony MO20 po jejich zapojení do přívodu stlačeného vzduchu neroztočí: - Zkontrolujte, zda je stroj připojen do přívodního vedení vzduchu. - Odstraňte spouštěcí rukojeť. Protočte pohon pomocí šestihranného inbus klíče vel. 5 jeho vložením do hlavy vysunutého šroubu (zkontrolujte, zda nic nepřekáží rotaci upínače nástroje ). Odšroubujte spouštěcí rukojeť Vložte do hlavy šroubu šestihranný inbus klíč Otáčejte rotorem pomocí klíče, aby se odlepily statorové lopatky. Pokud se pohon neotáčí správně, zkontrolujte průtok a tlak přívodního vzduchového vedení: - Požadovaná kapacita přívodního vzduchu pro MO20 je 1800 l/min. - Tlak: 6 barů. - Zkontrolujte požadovaný průměr trubky přívodního vzduchového vedení: 3/4 nebo Elektrický pohon - Zkontrolujte, zda je do napájecí zástrčky přiváděn elektrický proud. - Zkontrolujte správné hodnoty napětí/ proudu. - Zkontrolujte, zda není přerušen kabel přívodu napájecího proudu motoru. - Zkontrolujte, zda nic nepřekáží rotaci upínače nástroje. 5.3 Hydraulický pohon - Zkontrolujte správné připojení hadic/spojek k pohonům a k pneumatické jednotce. - Zkontrolujte správnou funkci pneumatické jednotky. - Pokud se vám nedaří trvající problémy vyřešit, kontaktujte nás prosím.

10 6. STANDARDNÍ NÁSTROJOVÉ BŘITY Nástrojové břity: šířka 25 mm - tloušťka 9mm Čelní frézování: A1 Úkosování: A2 - A Úkos J: C5 - C6 - C9 Válcové zahlubování: A4 - B11 7 (r=6) 12 5 (r=6) 10 (r=1.5) Nástrojové břity pro malé mezery Čelní frézování: B6 Úkosování: B7 - B Úkos J: C7 - C8 Válcové zahlubování: B9 7 (r=6) 12 5 (r=6) 15 Poznámky: Všechny tyto nástrojové břity jsou dostupné s tl. stěny 6 nebo 9 mm.

11 Poloha nástrojových břitů: Pro zamezení nebezpečí ulomení nástrojových břitů respektujte prosím jejich správnou polohu. Směr otáčení

12 7. ZOBRAZENÍ KOMBINACE DISTANČNÍCH VLOŽEK Distanční vložky položka 16 a 17 a poloviční vložka položka 20, jsou vyrobeny z oceli. Distanční vložky položka 18 a 19 jsou vyrobeny z hliníku.

13 8. SESTAVNÝ VÝKRES ROZLOŽENÝCH ČÁSTÍ STROJE: 04/05 9. SEZNAM NÁHRADNÍCH DÍLŮ STROJE: 04/05 US 40 * Sestava dodána ve smontovaném stavu Pol.č. Désignation Název Množství Objednací číslo 1 Corps machine Skříň 1 US plateau P.O. standard Standardní upínač nástroje 1 US couronne dentée Korunové ozubené kolo 1 US Bague de serrage Stahovací kroužek 1 US Clavette Klínek 2 US * 6 Porte outil (P.O) Upínač nástroje 2 US-PO-36 7 Vis d avance Vodící šroub 1 US40-15-CLE 8 Arbre Hřídel 1 US40-16* 9 Ecrou de blocage Matice vodícího šroubu 1 US40-17-CLE 10 Pignon 15 dents Pastorek 1 US Arbre d expansion Rozpínací hřídel 1 US Ailettes de base Distanční vložka 3 US Bouchon Zátka 1 US Tuile Vodítko distanční vložky 3 US Rondelle Podložka 1 US Ailettes acier H=7.5 Vložka H=7,5 3 US Ailettes acier H=15 Vložka H=15 3 US Ailettes acier H=22.5 Vložka H=22,5 3 US40-26

14 19 Ailettes acier H=45 Vložka H=45 3 US Ailettes acier H=3 Vložka H=3 3 US Rondelle de blocage Blokovací podložka 1 US Poignée gâchette Rukojeť 1 Rukojeť 23 Poignée de manutention Držadlo pro manipulaci 1 US40-Co18 24 Roulement à bille Kuličkové ložisko 1 US40-Co01 25 Circlips Rozpěrné pojistné kroužky 1 US40-Co16 26 Moteur Motor 1 US40-Co03 27 Graisseur Maznice 1 US40-Co04 28 Rondelle Ø25 Kroužek Ø25 2 US40-Co05 29 Rondelle Ø120 Kroužek Ø120 2 US40-Co06 30 Ressort élastique Ø3 Pružina Ø3 2 US40-Co07 31 Corde torique Pryžový kroužek 1 US40-Co09 32 Vis CHc M4x100 Šroub CHc M4x100 3 US40-Co11 33 Circlips Rozpěrné pojistné kroužky 1 US40-Co12 34 Clé à cliquet de 27 Řehtačkový klíč Ø27 1 US40-Co13 35 Clé à cliquet de 24 Řehtačkový klíč Ø24 1 US40-Co15 36 Butée à aiguilles Jehlový opěrný kroužek 1 US40-Co17 37 Vis CHc M4x10 Šroub CHc M4x10 2 US40-CO-VISSERIE* 38 Vis CHc M5x35 tête basse Šroub CHc M5x35 12 US40-CO-VISSERIE 39 Vis CHC M6x10 tête basse Šroub CHc M6x10 6 US40-CO-VISSERIE 40 Vis CHc M6x20 Šroub CHc M6x20 3 US40-CO-VISSERIE 41 Vis CHc M6x20 Šroub CHc M6x20 8 US40-CO-VISSERIE 42 Vis CHc M6x30 Šroub CHc M6x30 4 US40-CO-VISSERIE 43 Vis CHc M6x40 Šroub CHc M6x40 2 US40-CO-VISSERIE 44 Vis Hc M8x16 bout plat Šroub Hc M8x16 4 US40-CO-VISSERIE 45 Vis Hc M8x20 bout plat Šroub HC M8x20 8 US40-CO-VISSERIE 46 Robinet pneumatique Pneumatický ventil 1 Pneumatický ventil 47 Plaque constructeur Výrobní štítek 1 US Vis CHc M3x10 Šroub M3x10 4 US40-CO-VISSERIE 49 Grain plastique POLYURETHANNE Plastový díl 1 US40-Co14 50 Vis Hc M8x10 Šroub Hc M8x10 1 US40-CO-VISSERIE

15 10. SESTAVNÝ VÝKRES ROZLOŽENÝCH ČÁSTÍ PNEUMATICKÉHO POHONU: 04/05

16 11. SEZNAM NÁHRADNÍCH DÍLŮ PNEUMATICKÉHO POHONU: 04/05 MO10 R=15/15/15 US30-US40 Pol.č. Désignation: Název: Množ. Objednací číslo 101 Axe de sortie cannelé court Hřídel pohonu 1 Mo Douille à aiguilles Jehlové ložisko 1 Mo10-Co Bride moteur Příruba pneu pohonu 1 MO Carter de réduction 3 étages Skříň 3-stupňové převodovky 1 Mo Roulement à billes Kuličkové ložisko 1 Mo10-Co Circlips extérieur Rozpěrný pojistný kroužek 1 Mo10-Co Circlips intérieur Rozpěrný pojistný kroužek 1 Mo10-Co Carter pneumatique Pneumatická skříň 1 Mo Joint torique O -kroužek 2 Mo10-Co Feutre de silencieux Plst 1 Mo Tamis pour silencieux Filtrační síto 1 Mo Corps de silencieux Výfukový deflektor 1 Mo Joint torique O -kroužek 1 Mo10-Co Vis tête bombée à embase M6x10 Šroub s půlkulovou hlavou M6x8 1 Mo10-Co Roulement à billes Kuličkové ložisko 1 Mo10-Co Flasque rotation à gauche Zadní příruba (levotočivá) 1 Mo Goupille mécanindus Kolík 1 Mo10-Co Stator Stator 1 Mo Palette Lopatka 5 Mo Cale Podložka 1 Mo10-18 Sestava přední planetové převodovky Train planétaire avant Soukolí přední planet. převod. 1 * Mo Axe de satellite Válcový kolík 3 * Mo10-Co Douille à aiguilles Jehlové ložisko 3 * Mo10-Co Satellite R=5,75 Satelit R=5,75 3 * Mo Sestava střední planetové převodovky Train planétaire Soukolí planetové převodovky 1 * Mo Axe de satellite Válcový kolík 3 * Mo10-Co Douille à aiguilles Jehlové ložisko 3 * Mo10-Co Satellite R=5,75 Satelit R=5,75 3 * Mo Pignon Kolík 1 * Mo Rondelle Kroužek 1 * Mo10-Co21 Sestava zadní planetové převodovky Train planétaire Soukolí planet. převodovky 1 * Mo Axe de satellite Válcový kolík 3 * Mo10-Co Douille à aiguilles Jehlové ložisko 3 * Mo10-Co Satellite R=5,75 Satelit R=5,75 3 * Mo Pignon Ozubený pastorek 1 * Mo Rondelle Kroužek 1 * Mo10-Co21 Sestava rotoru 800

17 801 Rotor Rotor 1 * MO Roulement à billes Kuličkové ložisko 1 * MO10-Co Flasque avant Přední příruba 1 * MO Pignon Pastorek 1 * MO * Sestava dodána ve smontovaném stavu

18 12. SESTAVNÝ VÝKRES ROZLOŽENÝCH ČÁSTÍ ELEKTRICKÉHO MOTORU: 04/05

19 13. SEZNAM NÁHRADNÍCH DÍLŮ ELEKTRICKÉHO MOTORU: 04/05 MS10-US40 1 / 2 R=9/15/15 Pol.č. Désignation: Název: Množství Objednací číslo 1 Bride moteur Příruba motoru 1 Mo Axe de sortie cannelé court Drážkový výstupní hřídel 1 Mo Douille à aiguille Jehlové ložisko 1 Mo10-Co03 3 Carter de réduction 3 étages Skříň 3-stupňové převodovky 1 Mo Roulement à billes Kuličkové ložisko 1 Mo10-Co01 5 Circlips intérieur Rozpěrný pojistný kroužek 1 Mo10-Co11 6 Circlips extérieur Rozpěrný pojistný kroužek 1 Mo10-Co09 7 Moteur MS10 110V Motor MS10 110V MS10-US Moteur MS10 230V Motor MS10 230V MS10-US40-2 Sestava přední planetové převodovky MO10-SS6 1 Train planétaire avant Soukolí přední planet. převodovky 1 * Mo Axe de satellite* Válcový kolík 3 * Mo10-Co19 Kolíky jsou vkládány pro 15.zubový pastorek Sestava zadní planetové převodovky MO10-SS7 1 Train planétaire arrière Soukolí zadní planet. převodovky 1 * Mo Rondelle Kroužek 1 * Mo10-Co21 3 Pignon 15 dents 15-zubový pastorek 1 * Mo Axe de satellite* Válcový kolík 3 * Mo10-Co19 Kolíky jsou vkládány pro 15.zubový pastorek Sestava zadní planetové převodovky MO10-SS8 1 Train planétaire arrière Soukolí zadní planet. převodovky 1 ** Mo Rondelle Kroužek 1 ** Mo10-Co21 3 Pignon 15 dents 15-zubový pastorek 1 ** Mo Axe de satellite* Válcový kolík 3 ** Mo10-Co19 Kolíky jsou vkládány pro 15.zubový pastorek Sestava satelitu MO10-SS5 1 Satellite 20 dents 20-zubový satelit 6 * Mo Douille à aiguille Jehlové pouzdro 6 * Mo10-Co12 Sestava satelitu MO10-SS3 1 Satellite 23 dents 23-zubový satelit 6 ** Mo Douille à aiguille Jehlové pouzdro 6 ** Mo10-Co12 * Sestava dodána ve smontovaném stavu

20 14. SESTAVNÝ VÝKRES ROZLOŽENÝCH ČÁSTÍ HYDRAULICKÉHO POHONU: 04/05

21 15. SEZNAM NÁHRADNÍCH DÍLŮ HYDRAULICKÉHO POHONU: 04/05 MH20 - OMM R=15 US40 Pol.č. Désignation Název Množství Objednací číslo 101 Axe de sortie Výstupní hřídel 1 Mo Douille à aiguilles Jehlové ložisko 1 Mo10-Co Roulement à billes Kuličkové ložisko 1 Mo10-Co Circlips intérieur Rozpěrný pojistný kroužek 1 Mo10-Co Carter de réduction deux étages Skříň 2-stupňové převodovky 1 Mo Circlips extérieur Rozpěrný pojistný kroužek 1 Mo10-Co Train planétaire avant Soukolí přední planetové přev. 1 * Mo Axe de satellite Válcový kolík 3 * Mo20-Co Satellite R=7,33 Satelit R=7,33 3 * Mo Douille à aiguilles Jehlové ložisko 3 * Mo10-Co Pignon Pastorek 1 * Mo Train planétaire Soukolí planetové převodovky 1 * Mo Axe de satellite Válcový kolík 3 * Mo20-Co Rondelle Kroužek 1 * Mo10-Co Moyeu de liaison Náboj Flasque Příruba Vis CH M6x20 Šroub CH M6x20 3 V Moteur hydraulique type OMM Hydraulický pohon OMM 1 Co Kit manifold Potrubní rozdělovač 1 Co Bride moteur Příruba pohonu 1 MO20-28 * Sestava dodána ve smontovaném stavu

22 16. VOLITELNÉ PŘÍSLUŠENSTVÍ Posuv: (dodáno ve smontovaném stavu) S knoflíkem se stupnicí S knoflíkem se stupnicí a s prodlužov. klíčem Pravoúhlý pneumatický pohon (R.A.):

23 Hřídel Ø30: Pohony (dodány ve smontovaném stavu): - Elektrický ME11 - Elektrický ME12 - Hydraulický Pneumatické upínání: - US 40 CA Sledovací zařízení (zdvih 9 a 20 mm):

24 Sestava trnu kolena - Pro stroj US 40 použijte kroužek - položka Připevněte 3 seřizovací zarážky položka 10 pomocí 3 nebo 6 šroubů M6x30. Poznámka: od vnitřního průměru 220 mm, nainstalujte na vnější stranu kroužku vodítka. - Do kroužku vložte šrouby Hc. - Zasuňte kroužek do kolena a usaďte jej do správné polohy pomocí šroubů. - Pro optimalizaci vystředění použijte vodítka a dotáhněte šrouby Hc vnitřkem kroužku, pomocí dodaného řehtačkového klíče. - Odstraňte seřizovací zarážky. - Usaďte stroj v kroužku pomocí sady přídavných distančních vložek položka č Seřiďte nástrojové břity (viz kapitola 3.1).

25 Le 11/02/2005 Pol. číslo Objednací číslo Množství Název 3 6 Šroub CHc M6x30 10 US40PR/C-10 3 Seřizovací zarážky pro vystředění 11 US40PR/C-11 1 Kroužek pro US 40 Co01 US40PR/C-CO01 3 Kolík Co02 US40PR/C-CO02 8 Šroub HC M12 Co03 US40PR/C-CO03 8 Šroub HC M12

26 US40 SESTAVA TRNU KOLENA (KOLENO Č. 2 )

27 Pol. číslo Objednací číslo Množství Název 12 US40PR/C-12 3 Seřizovací zarážky pro vystředění 13 US40PR/C-11 1 Kroužek 15 US40PR/C-15 1 Vnitřní tyč 16 US40PR/C-16 1 Kryt 17 US40PR/C-17 3 Klínek 18 US40PR/C-18 2 Podložka H = 15 CO01 US40PR/C-CO01 3 Kolík typ A3x8 S touto sestavou třínožky (od Ø80 do Ø180mm) musíte: - Odstranit přední část standardní hřídele US40 a položky č. 11, 12, 13, 14, 16, 30, 32 (viz sestavný výkres rozložených částí stroje na straně 16). - Nainstalujte do trubky třínožku. - Nainstalujte stroj na třínožku (viz výše uvedený výkres). Adresa distributora pro ČR a SR: N.KO spol. s r.o. Táborská 398/ Mladá Boleslav tel: fax: mobil: nko@nko.cz Adresa autorizovaného servisu: Nářadí Veselý Brno s.r.o. Olomoucká Brno tel: p. Hrabovský fax:
