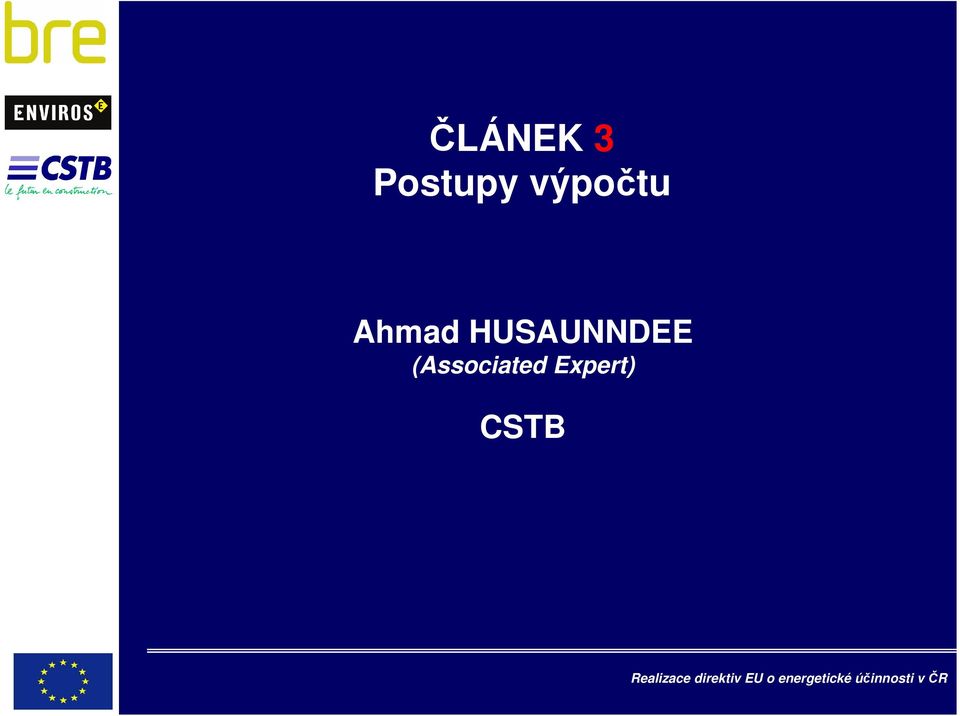

1 ČLÁNEK 3 Postupy výpočtu Ahmad HUSAUNNDEE (Associated Expert) CSTB

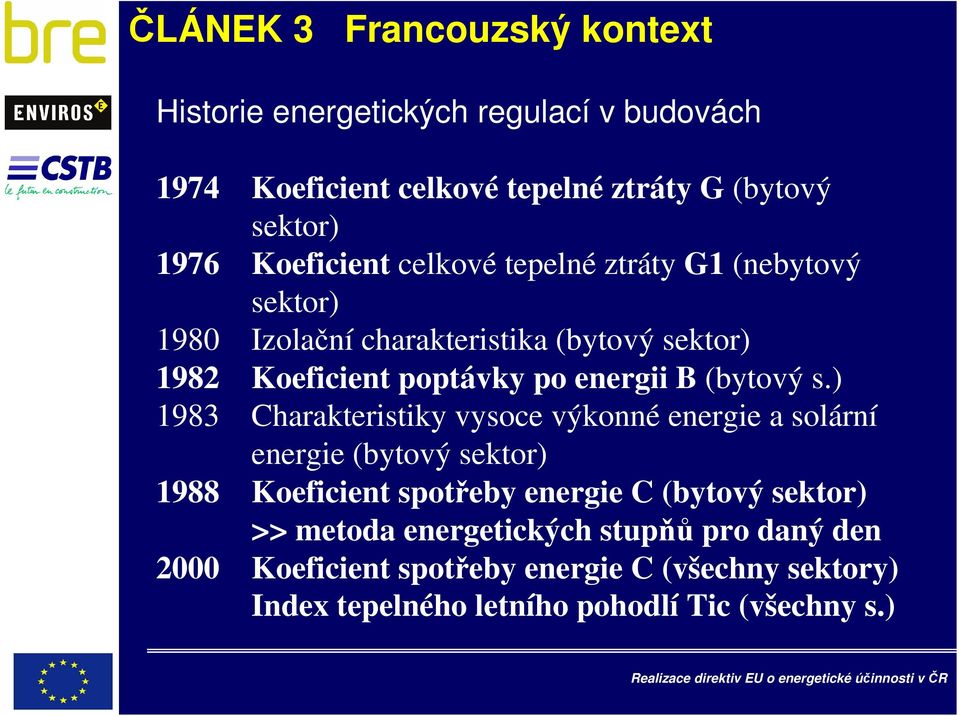

2 Historie energetických regulací v budovách 1974 Koeficient celkové tepelné ztráty G (bytový sektor) 1976 Koeficient celkové tepelné ztráty G1 (nebytový sektor) 1980 Izolační charakteristika (bytový sektor) 1982 Koeficient poptávky po energii B (bytový s.) 1983 Charakteristiky vysoce výkonné energie a solární energie (bytový sektor) 1988 Koeficient spotřeby energie C (bytový sektor) >> metoda energetických stupňů pro daný den 2000 Koeficient spotřeby energie C (všechny sektory) Index tepelného letního pohodlí Tic (všechny s.)

3 Regulace energetické výkonnosti RT požadavky definované v nařízení Srovnání spotřeby energie vzhledem k teoretické/referenční budově (C < Cref) Srovnání indexu teploty letní pohody s nominální hodnotou (Tic < Ticref) Seznam minimálních požadavků 2 způsoby použití výpočtem užitím standardního technického řešení

4 Nařízení o regulaci energetické výkonnosti RT2000 Metoda pro měsíční výpočet spotřeby energie založená na kalkulační metodě EN 832 Charakteristika obvodového pláště budovy Systémové charakteristiky Metoda pro hodinový výpočet (práce CEN TC156) provedený nejteplejšího letního dne, aby se stanovil index letní pohody.

5 Charakteristika pláště budovy U-hodnoty Tepelné mosty Systémové charakteristiky Vytápění Ventilace Teplá voda Osvětlení (pouze pro nerezidenční sektor) Pomocné systémy Tepelný solární systém (v roce 2004)

6 Možnost integrování novátorských systémů Návrh týkající se konkrétního projektu či nového systému je komisí analyzován, aby byl schválen před tím, než je integrován do následujícího nařízení Vypracování výpočtového prostředku (zdarma) Procedura vyhodnocení nástrojů vyvinutých soukromými softwarovými společnostmi

7 Transponování evropské direktivy ve Francii Přijmutí klimatického plánu v roce 2004 V návaznosti na kjótský protokol: regulace energie musí být revidována každých pět let Regulace energie se zaměřuje na nové i existující budovy

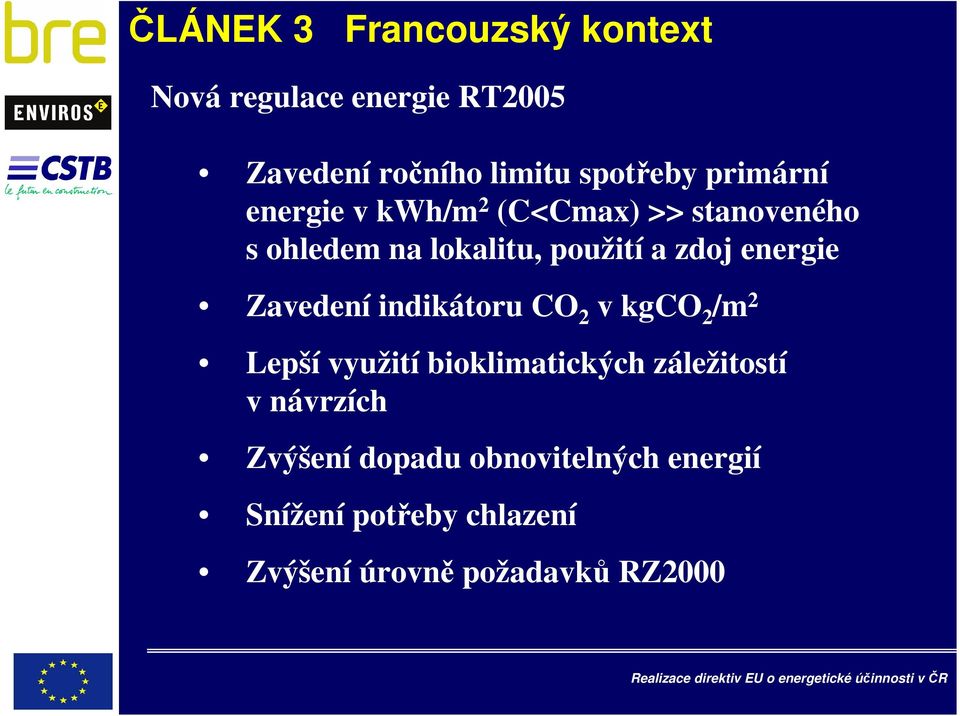

8 Nová regulace energie RT2005 Zavedení ročního limitu spotřeby primární energie v kwh/m 2 (C<Cmax) >> stanoveného s ohledem na lokalitu, použití a zdoj energie Zavedení indikátoru CO 2 v kgco 2 /m 2 Lepší využití bioklimatických záležitostí v návrzích Zvýšení dopadu obnovitelných energií Snížení potřeby chlazení Zvýšení úrovně požadavků RZ2000

9 Co se počítalo? v roce 2000 kwh/rok primární energie na jednu budovu Index letní tepelné pohody (Tic) na jednu budovu v roce 2005 roční spotřeba primární energie v kwh/m 2 na jednu budovu kgco 2 /m 2 na jednu budovu Index letní tepelné pohody (Tic) na jednu zónu budovy v návaznosti na její využívání

10 Jaká byla spotřeba poskytnuté energie? v roce 2000 Vytápění Ventilace Příprava teplé vody Osvětlení (nerezidenční) Pomocné systémy v roce 2005 Vytápění Chlazení Ventilace Příprava teplé vody Osvětlení Pomocné systémy

11 Proč právě metoda hodinového výpočtu? Ojedinělý přístup pro spotřebu energie a Letní pohodu Snadnější zvládnutí problémů oproti jiným metodám, a to zejména: výpočet chladicího zatížení + výpočet částečného zatížení přenos energie mezi zónami, v nichž se uplatňují jak chladicí, tak i vytápěcí systémy noční ventilace strategie odstínění slunečního záření... Používá stejné vstupy jako metoda měsíční => žádné velké změny pro odborníky

12 Některé z principů metody výpočtu Popis budovy je zjednodušen na několik málo úrovní Úroveň budovy pro popis orientace, celková velikost budovy Úroveň zóny pro popis použití => předem definované scénáře Úroveň skupiny => popis systémů Jedno zásadní pravidlo: snažte se udržet co nejmenší počet zón a skupin Vliv osvětlení na výpočet topné a chladicí zátěže

13 Osm klimatických zón, aby se vzaly v úvahu letní i zimní požadavky Opravy dopadu nadmořské výšky (nad 400 m, 800 m)

14 Proces výpočtu Spotřeba energie Výpočet setrvačnosti ThI Výpočet U-hodnot + termálních mostů ThU Celková U-hodnota budovy U bat Výpočet solárních faktorů ThS Index letní pohody (pravidla ThC) ThU (pravidla ThE)

15 Projekt Charakteristika pláště budovy Popis zón Ventilace Vytápění/chlazení Typ systému Výpočet průtokových poměrů (dodávka a extrahování) Řízení a kontrola Příprava teplé vody Osvětlení Interní tepelné zisky

16 Projekt Charakteristika pláště budovy Popis zón Ventilace Vytápění / chlazení Příprava teplé vody Osvětlení Generátor(y): Charakteristiky Řízení Typ centrálního řízení Typ vyzařovače Kvalita řízení Distribuční síť? Typ izolační řídicí pumpy / ventilátoru

17 Projekt Charakteristika pláště budovy Popis zón Ventilace Vytápění/chlazení Příprava teplé vody Osvětlení Potřeby Přítomnost sítě Interní tepelné zisky Generátor Typ sítě Izolace sítě Řízení pumpy

18 Projekt Charakteristika pláště budovy Popis zón Ventilace Vytápění/chlazení Příprava teplé vody Osvětlení Instalovaný výkon Dostupnost přírodního osvětlení Typ řízení Interní tepelné zisky

19 Celková spotřeba energie Spotřeba energie na vytápění Spotřeba energie na chlazení Spotřeba energie na pomocné systémy (ventilace, vytápění, chlazení, teplá voda) Spotřeba energie na přípravu teplé vody Spotřeba energie na osvětlení C (kwh pe) = 2,58 C (kwh) elektrické + C (kwh) ostatních energií Cref (kwh pe) = 2,58 Cref (kwh) elektrické + ref (kwh) ostatních energií

20 Ověření metody Výpočet spotřeby energie Použití metody definované v pren a Méně než 5 % tepelného/chladicího zatížení (třída A) Výpočet indexu letní spokojenosti Použití metody definované v pren Méně než 1 K teplot (třída A)
