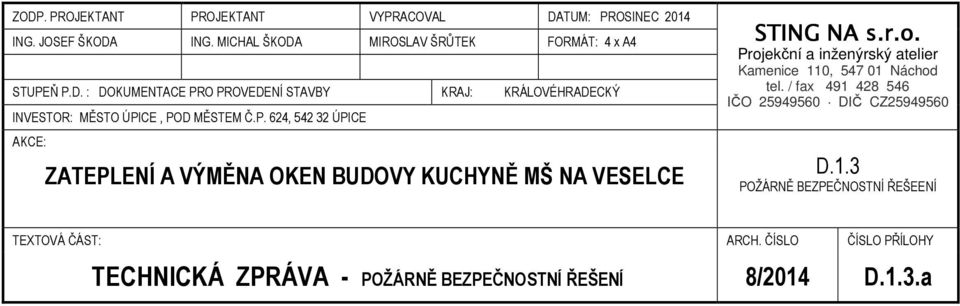

1 ZODP. PROJEKTANT PROJEKTANT VYPRACOVAL DATUM: PROSINEC 2014 ING. JOSEF ŠKODA ING. MICHAL ŠKODA MIROSLAV ŠRŮTEK FORMÁT: 4 x A4 STUPEŇ P.D. : DOKUMENTACE PRO PROVEDENÍ STAVBY KRAJ: KRÁLOVÉHRADECKÝ INVESTOR: MĚSTO ÚPICE, POD MĚSTEM Č.P. 624, ÚPICE AKCE: ZATEPLENÍ A VÝMĚNA OKEN BUDOVY KUCHYNĚ MŠ NA VESELCE STING NA s.r.o. Projekční a inženýrský atelier Kamenice 110, Náchod tel. / fax IČO DIČ CZ D.1.3 POŽÁRNĚ BEZPEČNOSTNÍ ŘEŠEENÍ TEXTOVÁ ČÁST: ARCH. ČÍSLO ČÍSLO PŘÍLOHY TECHNICKÁ ZPRÁVA - POŽÁRNĚ BEZPEČNOSTNÍ ŘEŠENÍ 8/2014 D.1.3.a

Projekční a inženýrský atelier Kamenice 110, 547 01 Náchod tel. / fax 491 428 546 IČO 25949560 DIČ CZ25949560 D.1.3 POŽÁRNĚ BEZPEČNOSTNÍ ŘEŠEENÍ TEXTOVÁ ČÁST: ARCH.

2 D Požárně bezpečnostní řešení - požární zpráva Předmětem projektové dokumentace je projekt pro stavební řízení na Zateplení a výměna oken budovy kuchyně MŠ Na Veselce pro Město Úpice, Pod Městem, č.p. 624, Úpice. Požárně bezpečnostní řešení stavby je zpracováno podle vyhlášky 246/2001 Sb. 41 2) 41 2a) seznam použitých podkladů pro zpracovaní požárně bezpečnostního řešení stavby ČSN Požární bezpečnost staveb nevýrobní objekty ČSN Požární bezpečnost staveb společná ustanovení ČSN Požární bezpečnost staveb společná ustanovení změna Z1 ČSN Požární bezpečnost staveb požární odolnost stav. konstrukcí Vyhláška č. 268/ b) stručný popis stavby z hlediska stavebních konstrukcí, výška stavby, účel užití, popřípadě popisu a zhodnocení technologie a provozu, umístění stavby ve vztahu k okolní zástavbě. Objekt je jednopodlažní, částečně podsklepený. Nosná konstrukce objektu je z železobetonového tyčového skeletu, obvodový plášť je z pórobetonových panelů. Stropy jsou z železobetonových prefabrikovaných panelů. Stavební práce spočívají v zateplení celé budovy kontaktním zateplovacím fasádním systémem tl. 140 mm z EPS 70F polystyrénu a vrchní fasádní stěrky. Střešní plášť bude rovněž zateplen tepelnou izolací z polystyrénu se spádovými klíny. Tloušťka izolace střechy 180 mm S 150 a 180 mm S 100. Dále bude v objektu provedena výměna okenních a dveřních výplní v obvodovém plášti budovy. Dřevěné výplně budou nahrazeny plastovými. Výška stavby h = 0,00 m. Objekt je využíván jako kuchyně pro MŠ. Posuzovaný objekt je propojen spojovacím krčkem se sousední MŠ. Objekt kuchyně a MŠ je samostatně stojící. Vytápění objektu ÚT z centrálního zdroje horkovod ČEZ elektrárna Poříčí. 41 2c) rozdělení stavby do požárních úseků Objekt není dělen na nové požární úseky, požární úseky jsou stávající. Požární zpráva posuzuje dodatečné zateplení objektu a výměnu okenních a dveřních výplní v obvodovém plášti budovy. 41 2d) stanovení požárního rizika, popřípadě ekonomického rizika, stanovení stupně požární bezpečnosti a posouzení požárních úseků Požární riziko a stupně požární bezpečnosti jsou původní a nemění se (I SPB). Objekt s p v 30 kg/m 2, konstrukce nehořlavé, výška objektu 0,0 m. Požární zpráva posuzuje dodatečné zateplení objektu. 2

Požárně bezpečnostní řešení stavby je zpracováno podle vyhlášky 246/2001 Sb.

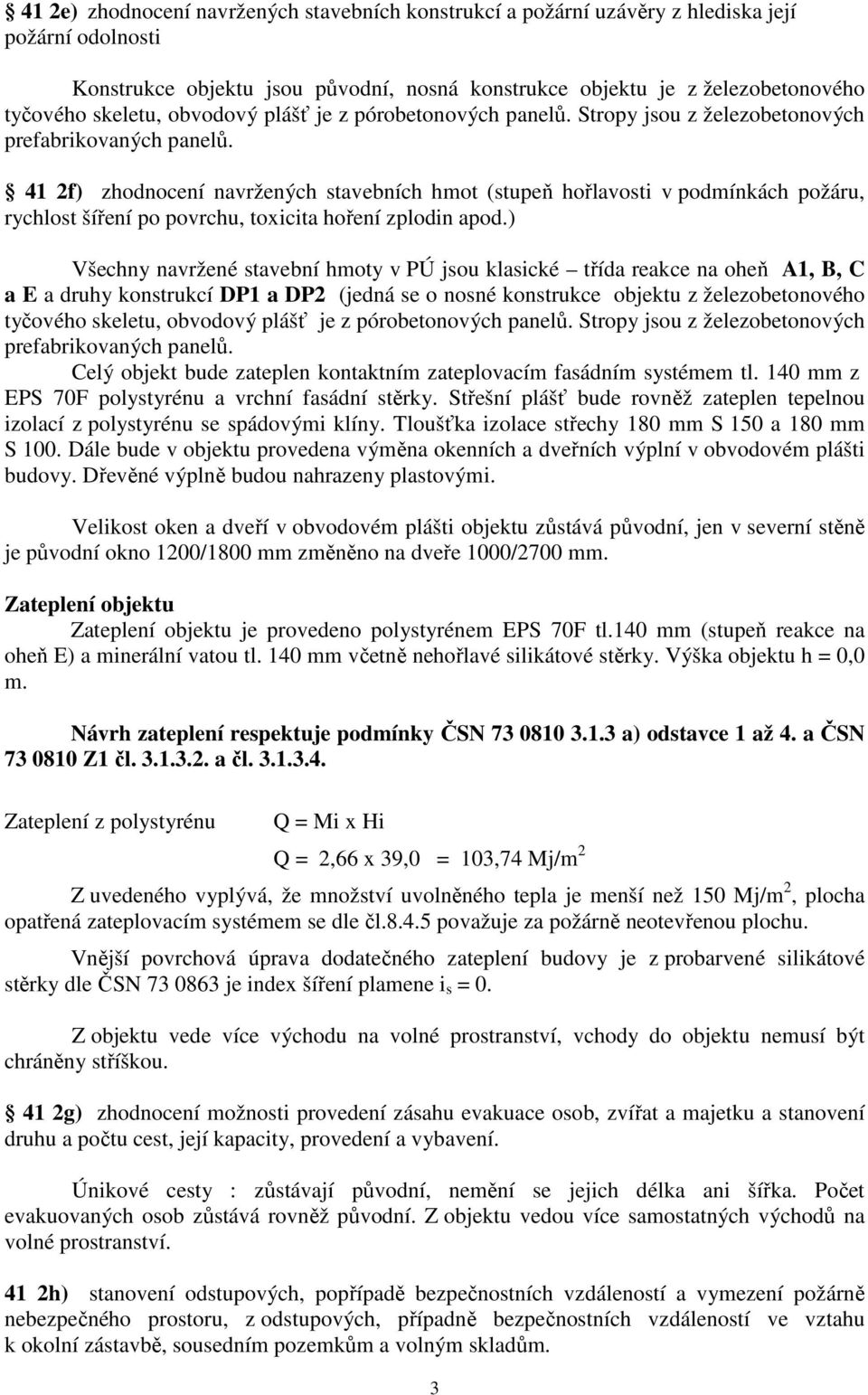

3 41 2e) zhodnocení navržených stavebních konstrukcí a požární uzávěry z hlediska její požární odolnosti Konstrukce objektu jsou původní, nosná konstrukce objektu je z železobetonového tyčového skeletu, obvodový plášť je z pórobetonových panelů. Stropy jsou z železobetonových prefabrikovaných panelů. 41 2f) zhodnocení navržených stavebních hmot (stupeň hořlavosti v podmínkách požáru, rychlost šíření po povrchu, toxicita hoření zplodin apod.) Všechny navržené stavební hmoty v PÚ jsou klasické třída reakce na oheň A1, B, C a E a druhy konstrukcí DP1 a DP2 (jedná se o nosné konstrukce objektu z železobetonového tyčového skeletu, obvodový plášť je z pórobetonových panelů. Stropy jsou z železobetonových prefabrikovaných panelů. Celý objekt bude zateplen kontaktním zateplovacím fasádním systémem tl. 140 mm z EPS 70F polystyrénu a vrchní fasádní stěrky. Střešní plášť bude rovněž zateplen tepelnou izolací z polystyrénu se spádovými klíny. Tloušťka izolace střechy 180 mm S 150 a 180 mm S 100. Dále bude v objektu provedena výměna okenních a dveřních výplní v obvodovém plášti budovy. Dřevěné výplně budou nahrazeny plastovými. Velikost oken a dveří v obvodovém plášti objektu zůstává původní, jen v severní stěně je původní okno 1200/1800 mm změněno na dveře 1000/2700 mm. Zateplení objektu Zateplení objektu je provedeno polystyrénem EPS 70F tl.140 mm (stupeň reakce na oheň E) a minerální vatou tl. 140 mm včetně nehořlavé silikátové stěrky. Výška objektu h = 0,0 m. Návrh zateplení respektuje podmínky ČSN a) odstavce 1 až 4. a ČSN Z1 čl a čl Zateplení z polystyrénu Q = Mi x Hi Q = 2,66 x 39,0 = 103,74 Mj/m 2 Z uvedeného vyplývá, že množství uvolněného tepla je menší než 150 Mj/m 2, plocha opatřená zateplovacím systémem se dle čl považuje za požárně neotevřenou plochu. Vnější povrchová úprava dodatečného zateplení budovy je z probarvené silikátové stěrky dle ČSN je index šíření plamene i s = 0. Z objektu vede více východu na volné prostranství, vchody do objektu nemusí být chráněny stříškou. 41 2g) zhodnocení možnosti provedení zásahu evakuace osob, zvířat a majetku a stanovení druhu a počtu cest, její kapacity, provedení a vybavení. Únikové cesty : zůstávají původní, nemění se jejich délka ani šířka. Počet evakuovaných osob zůstává rovněž původní. Z objektu vedou více samostatných východů na volné prostranství. 41 2h) stanovení odstupových, popřípadě bezpečnostních vzdáleností a vymezení požárně nebezpečného prostoru, z odstupových, případně bezpečnostních vzdáleností ve vztahu k okolní zástavbě, sousedním pozemkům a volným skladům. 3

41 2f) zhodnocení navržených stavebních hmot (stupeň hořlavosti v podmínkách požáru, rychlost šíření po povrchu, toxicita hoření zplodin apod.

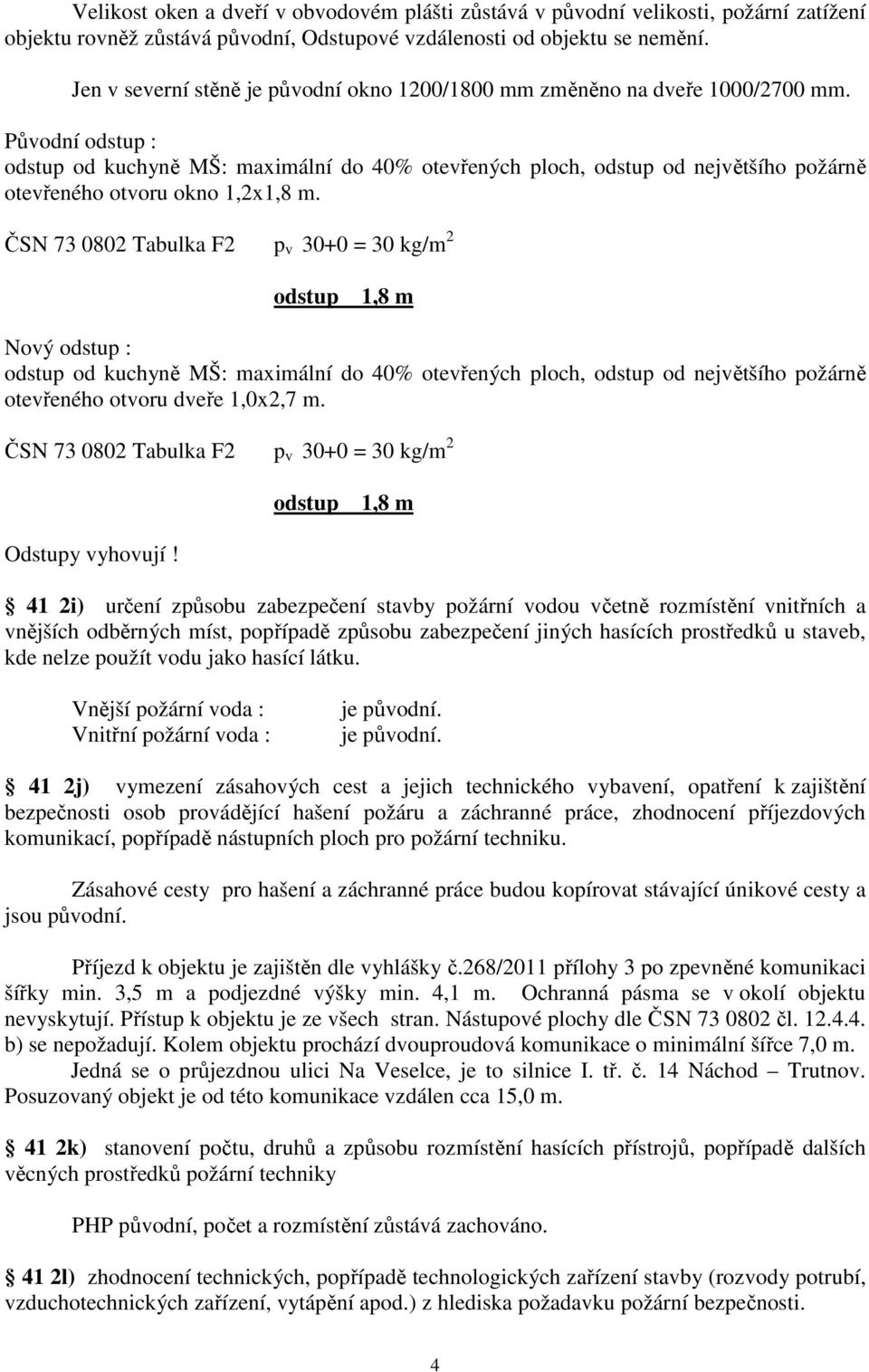

4 Velikost oken a dveří v obvodovém plášti zůstává v původní velikosti, požární zatížení objektu rovněž zůstává původní, Odstupové vzdálenosti od objektu se nemění. Jen v severní stěně je původní okno 1200/1800 mm změněno na dveře 1000/2700 mm. Původní odstup : odstup od kuchyně MŠ: maximální do 40% otevřených ploch, odstup od největšího požárně otevřeného otvoru okno 1,2x1,8 m. ČSN Tabulka F2 p v 30+0 = 30 kg/m 2 odstup 1,8 m Nový odstup : odstup od kuchyně MŠ: maximální do 40% otevřených ploch, odstup od největšího požárně otevřeného otvoru dveře 1,0x2,7 m. ČSN Tabulka F2 p v 30+0 = 30 kg/m 2 odstup 1,8 m Odstupy vyhovují! 41 2i) určení způsobu zabezpečení stavby požární vodou včetně rozmístění vnitřních a vnějších odběrných míst, popřípadě způsobu zabezpečení jiných hasících prostředků u staveb, kde nelze použít vodu jako hasící látku. Vnější požární voda : Vnitřní požární voda : je původní. je původní. 41 2j) vymezení zásahových cest a jejich technického vybavení, opatření k zajištění bezpečnosti osob provádějící hašení požáru a záchranné práce, zhodnocení příjezdových komunikací, popřípadě nástupních ploch pro požární techniku. Zásahové cesty pro hašení a záchranné práce budou kopírovat stávající únikové cesty a jsou původní. Příjezd k objektu je zajištěn dle vyhlášky č.268/2011 přílohy 3 po zpevněné komunikaci šířky min. 3,5 m a podjezdné výšky min. 4,1 m. Ochranná pásma se v okolí objektu nevyskytují. Přístup k objektu je ze všech stran. Nástupové plochy dle ČSN čl b) se nepožadují. Kolem objektu prochází dvouproudová komunikace o minimální šířce 7,0 m. Jedná se o průjezdnou ulici Na Veselce, je to silnice I. tř. č. 14 Náchod Trutnov. Posuzovaný objekt je od této komunikace vzdálen cca 15,0 m. 41 2k) stanovení počtu, druhů a způsobu rozmístění hasících přístrojů, popřípadě dalších věcných prostředků požární techniky PHP původní, počet a rozmístění zůstává zachováno. 41 2l) zhodnocení technických, popřípadě technologických zařízení stavby (rozvody potrubí, vzduchotechnických zařízení, vytápění apod.) z hlediska požadavku požární bezpečnosti. 4

Původní odstup : odstup od kuchyně MŠ: maximální do 40% otevřených ploch, odstup od největšího požárně otevřeného otvoru okno 1,2x1,8 m.

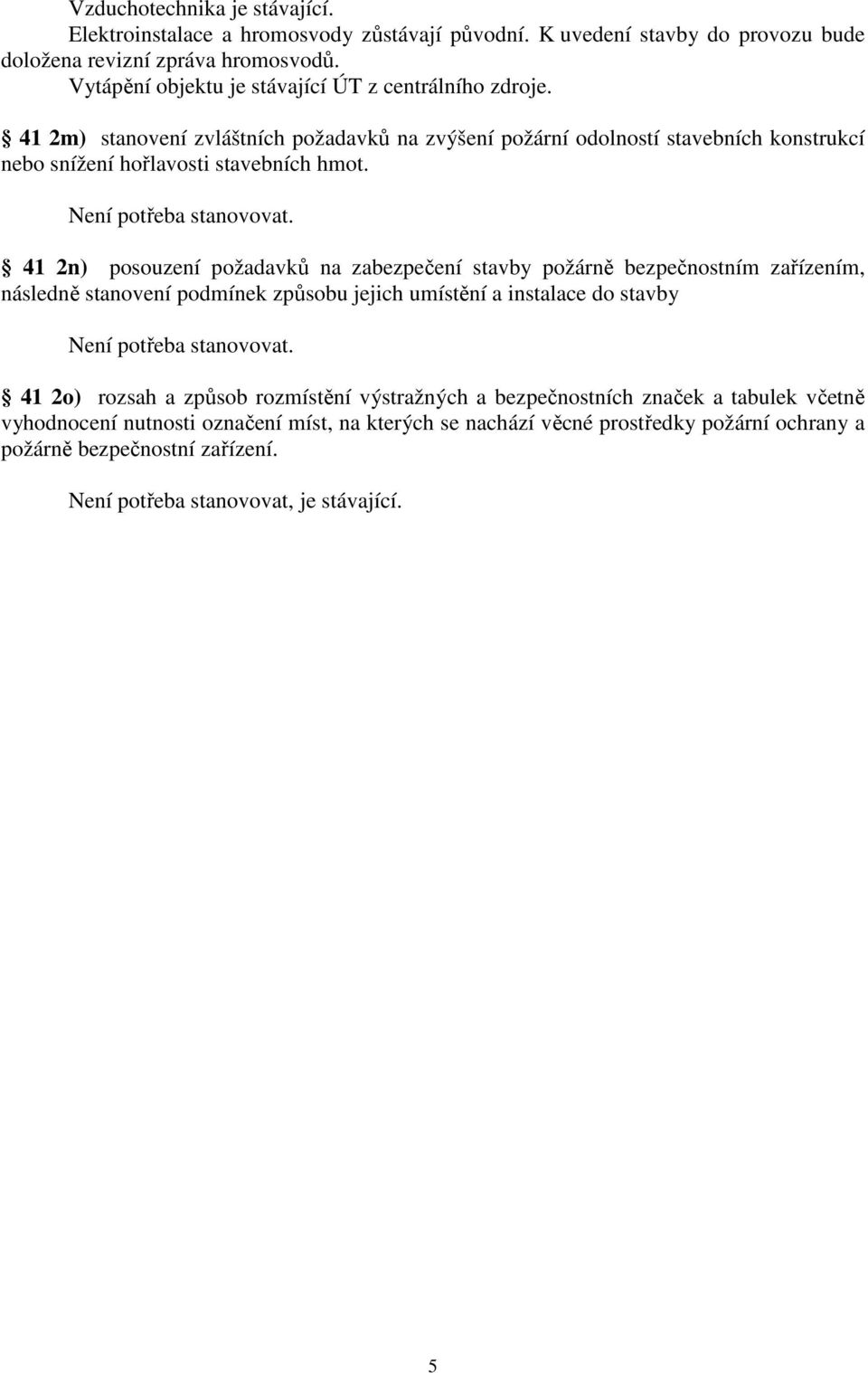

5 Vzduchotechnika je stávající. Elektroinstalace a hromosvody zůstávají původní. K uvedení stavby do provozu bude doložena revizní zpráva hromosvodů. Vytápění objektu je stávající ÚT z centrálního zdroje. 41 2m) stanovení zvláštních požadavků na zvýšení požární odolností stavebních konstrukcí nebo snížení hořlavosti stavebních hmot. Není potřeba stanovovat. 41 2n) posouzení požadavků na zabezpečení stavby požárně bezpečnostním zařízením, následně stanovení podmínek způsobu jejich umístění a instalace do stavby Není potřeba stanovovat. 41 2o) rozsah a způsob rozmístění výstražných a bezpečnostních značek a tabulek včetně vyhodnocení nutnosti označení míst, na kterých se nachází věcné prostředky požární ochrany a požárně bezpečnostní zařízení. Není potřeba stanovovat, je stávající. 5
