ODBORNÝ VÝCVIK VE 3. TISÍCILETÍ
|
|
- Natálie Dostálová
- před 8 lety
- Počet zobrazení:
Transkript
1 Projekt: ODBORNÝ VÝCVIK VE 3. TISÍCILETÍ Úloha: 3. Soustružení TÉMA 3.1 ORGANIZACE PRACOVIŠTĚ, BOZP, OCHRANNÉ POMŮCKY Obor: Mechanik seřizovač Ročník: I. II. Zpracoval(a): Michael Procházka Střední odborná škola Josefa Sousedíka Vsetín, 2010
2 OBSAH 1. Základní druhy soustruhů 2. Ustrojení obsluhujícího pracovníka 3. Seřizování a údržba 4. Povinnosti obsluhy stroje 5. Doplňující požadavky pro hrotové soustruhy 6. Možná rizika při práci na soustruzích 7. Použita literatura 8. Test k ověření znalostí 9. Test k ověření znalostí; správné odpovědi
3 1. ZÁKLADNÍ DRUHY SOUSTRUHŮ Univerzální hrotové Čelní Revolverové Svislé Poloautomatické Automatické Číslicově řízené Univerzální hrotové se používají v kusové a malosériové výrobě, vyrábějí se na nich vnější a vnitřní rotační plochy, závity, kuželové a tvarové plochy. Čelní soustruh se používá pro soustružení přírubových součástí malých délek a v kusové výrobě. Obrobek se zde upíná na lícní desku. Lože se suportem tvoří samostatnou jednotku. Nemá koníka. Revolverový soustruh se používá v sériové výrobě, umožňuje provést více operací na jedno upnutí. Výměna nástrojů se provádí otočením revolverové hlavy. Svislý soustruh neboli karusel se používá k obrábění rozměrných a těžkých součástí, jejichž průměr je větší než jejich výška. Pro soustružení válcových, kuželových a čelních ploch. Velikost svislých soustruhů je charakterizována největším oběžných průměrem. Poloautomatický soustruh je zdokonalený hrotový, čelní nebo revolverový soustruh. Jeho pracovní cyklus je automatizován. Automatizace se dosahuje použitím čelních nebo obvodových vaček, kopírovacích systémů nebo programovatelných řídicích systémů, ale upínání obrobku se provádí ručně. Automatický soustruh se používá ve velkosériové a hromadné výrobě. Výchozím polotovarem jsou obvykle tyče, jejichž celý pracovní cyklus včetně podávání je automatizován. Číslicově řízený soustruh neboli zkr. NC (Numerical control), tj. číslicové řízení. Je řízen číselnými příkazy zaznamenanými děrováním na papírovou děrnou pásku, nebo uloženými do vnitřní paměti řídicího systému. Širší možnosti má systém CNC (Computer Numerical Control), jehož základem je malý počítač. Program lze upravovat i během obrábění.

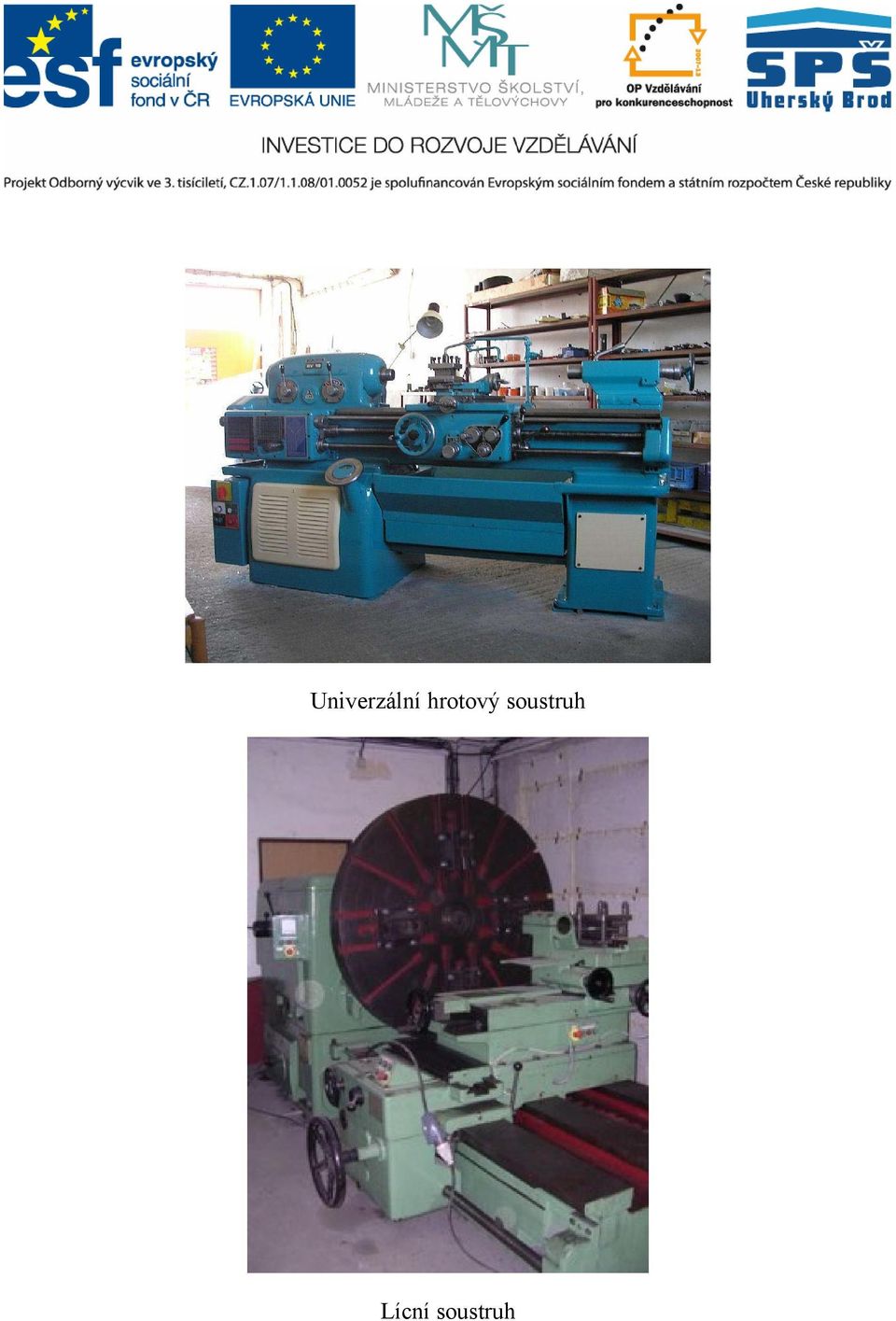

4 Univerzální hrotový soustruh Lícní soustruh
5 Revolverový soustruh Svislý soustruh (karusel)
6 Poloautomatický soustruh Automatický soustruh
7 Číslicově řízený soustruh

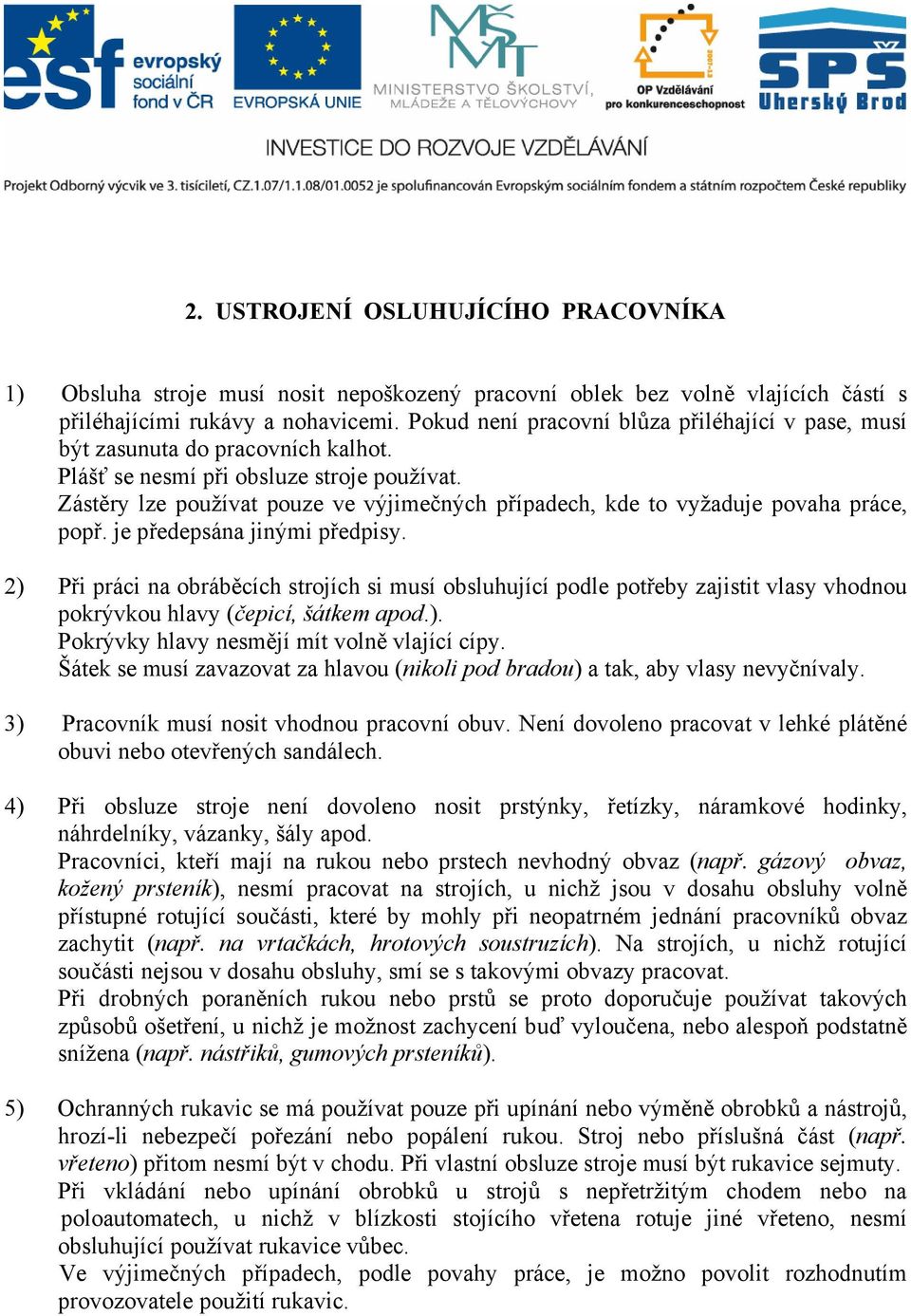

8 2. USTROJENÍ OSLUHUJÍCÍHO PRACOVNÍKA 1) Obsluha stroje musí nosit nepoškozený pracovní oblek bez volně vlajících částí s přiléhajícími rukávy a nohavicemi. Pokud není pracovní blůza přiléhající v pase, musí být zasunuta do pracovních kalhot. Plášť se nesmí při obsluze stroje používat. Zástěry lze používat pouze ve výjimečných případech, kde to vyžaduje povaha práce, popř. je předepsána jinými předpisy. 2) Při práci na obráběcích strojích si musí obsluhující podle potřeby zajistit vlasy vhodnou pokrývkou hlavy (čepicí, šátkem apod.). Pokrývky hlavy nesmějí mít volně vlající cípy. Šátek se musí zavazovat za hlavou (nikoli pod bradou) a tak, aby vlasy nevyčnívaly. 3) Pracovník musí nosit vhodnou pracovní obuv. Není dovoleno pracovat v lehké plátěné obuvi nebo otevřených sandálech. 4) Při obsluze stroje není dovoleno nosit prstýnky, řetízky, náramkové hodinky, náhrdelníky, vázanky, šály apod. Pracovníci, kteří mají na rukou nebo prstech nevhodný obvaz (např. gázový obvaz, kožený prsteník), nesmí pracovat na strojích, u nichž jsou v dosahu obsluhy volně přístupné rotující součásti, které by mohly při neopatrném jednání pracovníků obvaz zachytit (např. na vrtačkách, hrotových soustruzích). Na strojích, u nichž rotující součásti nejsou v dosahu obsluhy, smí se s takovými obvazy pracovat. Při drobných poraněních rukou nebo prstů se proto doporučuje používat takových způsobů ošetření, u nichž je možnost zachycení buď vyloučena, nebo alespoň podstatně snížena (např. nástřiků, gumových prsteníků). 5) Ochranných rukavic se má používat pouze při upínání nebo výměně obrobků a nástrojů, hrozí-li nebezpečí pořezání nebo popálení rukou. Stroj nebo příslušná část (např. vřeteno) přitom nesmí být v chodu. Při vlastní obsluze stroje musí být rukavice sejmuty. Při vkládání nebo upínání obrobků u strojů s nepřetržitým chodem nebo na poloautomatech, u nichž v blízkosti stojícího vřetena rotuje jiné vřeteno, nesmí obsluhující používat rukavice vůbec. Ve výjimečných případech, podle povahy práce, je možno povolit rozhodnutím provozovatele použití rukavic.
9 Pracovní oděv: Pracovní obuv: Osobní ochranné pomůcky:
10 3. SEŘIZOVÁNÍ A ÚDRŽBA 1) Seřizování a údržba stroje se musí provádět podle návodu k obsluze stroje. 2) Při uvolňování strojních součástí, které je nutno ručně naklápět a jsou tak těžké, že by mohly způsobit úraz, je třeba dbát pokynů uvedených v návodu pro obsluhu stroje. 3) Při seřizování se musí dbát všech bezpečnostních opatření. Před předáním seřízeného stroje je nutno překontrolovat za přítomnosti obsluhujícího správné funkce všech bezpečnostních zařízení a předvést po náležitém poučení správný způsob práce. 4) Celková nebo částečná kontrola stroje se musí vykonat vždy, když dojde k selhání nebo přerušení některé strojní části důležité pro bezpečnost provozu. Zjištěné závady nebo závady hlášené obsluhujícím musí být bezodkladně odstraněny. Na závadném stroji se nesmí pracovat. 5) Před opravou stroje musí být provedeno takové zajištění, které znemožní spuštění stroje nebo jeho částí nepovolanou osobou. Lze to provést např. uzamčením hlavního vypínače v nulové poloze, uzamknutím spouštěcího tlačítka, vypojením elektromotoru ze sítě, sejmutím hnacích řemenů apod. Na spouštěcím zařízení musí být viditelně upevněna tabulka s nápisem NEZAPÍNAT OPRAVA STROJE (MIMO PROVOZ) zpětné uvedení stroje do provozu smí být provedeno až po dokončení opravy a kontrole všech ochranných zařízení. Ustanovení článku se nevztahuje na zkoušení a seřizování stroje v průběhu opravy nebo při uvádění stroje do chodu (oživování stroje).
11 4. POVINNOSTI OBSLUHY STROJE Povinnosti obsluhy před započetím práce: 1) Prohlédnout stroj, očistit nekryté vodicí plochy, zkontrolovat jeho části, zejména jeho ochranná, spouštěcí a vypínací zařízení, každé poškození nebo závadu musí ihned hlásit svému nadřízenému, který rozhodne, zda se na stroji smí nebo nesmí nadále pracovat. 2) Kontrolovat a doplnit stav oleje i mazadel,namazat všechna mazací místa a přesvědčit se o správné funkci mazacích zařízení. 3) Překontrolovat funkci upínacích zařízení. 4) Provést správnou volbu nástrojů a zkontrolovat jejich opotřebení a upnutí. 5) Zkontrolovat, zda ovládací páky jsou ve správných polohách. 6) Nastavit ochranná zařízení do činné polohy, pokud charakter práce vyžaduje jejich použití. Povinnosti obsluhy za provozu stroje: 1) Na stroji se musí pracovat takovým způsobem, který byl označen nebo předepsán jako bezpečný a správný, a tak, aby též pracovníci v okolí nebyli ohrožováni a obtěžováni nadměrnou hlučností. Je třeba přesně dodržovat pokyny a poučení obsažené v návodu pro bezpečnou obsluhu stroje, nebo jiném bezpečnostně provozním předpisu. Jiný pracovní způsob, nezajišťující stejný stupeň bezpečnosti, není dovoleno vyřazovat ochranná zařízení z činnosti. 2) Při ručním mazání, čištění nebo opuštění pracoviště se musí stroj zastavit hlavním vypínačem. 3) Při výměně nástrojů, kontrole jejich povrchu, při upínání a snímání obrobků a měření (není-li tato činnost prováděna automaticky), musí se zastavit vřeteno (smýkadlo) a nástroj se musí odsunout do bezpečné vzdálenosti. Ustanovení článku se nevztahuje na upínací zařízení nástrojů a obrobků konstruované pro bezpečné upínání za pohybu.
12 4) Při přerušení dodávky elektrického proudu musí obsluhující vypnout ihned hlavní vypínač stroje a všechna ostatní zařízení a ovládací součásti uvést do takové polohy, aby po obnovení dodávky elektrického proudu nedošlo k samovolnému spuštění stroje nebo k pohybu některých jeho částí. 5) Při zapnutí rychloposuvu musí obsluhující se zvýšenou pozorností sledovat přibližující se část stroje a rychloposuv v bezpečné vzdálenosti od obrobku vypnout. 6) U obrobků přečnívající obvod upínacího zařízení musí být překontrolováno, zda jejich dráhy nepřesahují největší oběžný průměr. Rovněž u obrobků, které svými rozměry přesahují upínací plochu stolu, musí být překontrolováno, zda mají dostatek prostoru pro průchod mezi stojanem, příčníkem,vřeteníkem apod. 7) Do upínacího zařízení je dovoleno upínat pouze takové předměty, pro které je konstruováno a jejichž tvar a velikost zaručuje dokonalé upnutí. 8) Obrobky, které mají nepravidelný tvar a těžiště mimo osu otáčení, jestliže by zvyšovalo chvění stroje, nebo jejich nevyváženost byla na závadu bezpečné práce, mají být před obráběním vyváženy. 9) Při upínání těžkých obrobků pomocí zdvihového zařízení, musí obrobek zůstat zavěšen na zdvihacím zařízení do té doby, dokud není spolehlivě uložen. K pokládání obrobků se musí používat správných a nepoškozených upínek, podložek atd. 10) Dosedací plochy pro upínání nástrojů musí být čisté a nepoškozené. Nástroj musí být bezpečně upnut a jeho vložení být voleno tak, aby nebyl při obrábění škodlivě namáhán a tříska mohla snadno odcházet. 11) K upnutí se musí používat pouze vhodné a nepoškozené nářadí. Není dovoleno nechávat upínací klíče zasunuty v upínacím zařízení, i když je v klidu, nebo k vyvození větší síly používat klíče s prodlouženou pákou. 12) Není-li stroj vybaven ochranným zařízením proti odlétajícím třískám, anebo není možno použít tohoto zařízení, musí obsluhující při ohrožení odlétajícími třískami použít osobních ochranných pomůcek (brýle, obličejových štítů apod.). 13) Odstraňování třísek za chodu není dovoleno obsluhující musí zastavit chod stroje. 14) Nástroje, měřidla, upínací klíče apod. se musí odkládat pouze na vymezená místa. 15) Ruční manipulace s hnacími řemeny za chodu stroje se zakazuje.

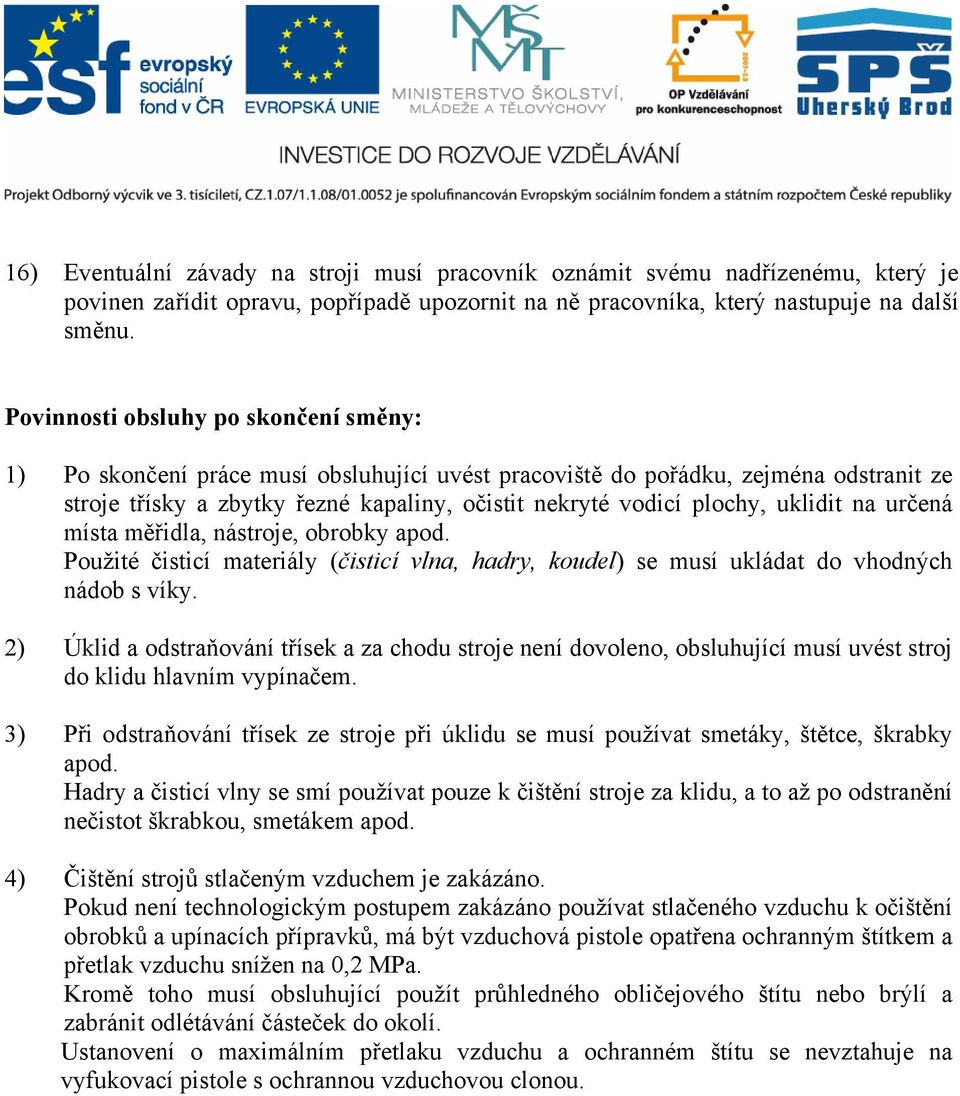

13 16) Eventuální závady na stroji musí pracovník oznámit svému nadřízenému, který je povinen zařídit opravu, popřípadě upozornit na ně pracovníka, který nastupuje na další směnu. Povinnosti obsluhy po skončení směny: 1) Po skončení práce musí obsluhující uvést pracoviště do pořádku, zejména odstranit ze stroje třísky a zbytky řezné kapaliny, očistit nekryté vodicí plochy, uklidit na určená místa měřidla, nástroje, obrobky apod. Použité čisticí materiály (čisticí vlna, hadry, koudel) se musí ukládat do vhodných nádob s víky. 2) Úklid a odstraňování třísek a za chodu stroje není dovoleno, obsluhující musí uvést stroj do klidu hlavním vypínačem. 3) Při odstraňování třísek ze stroje při úklidu se musí používat smetáky, štětce, škrabky apod. Hadry a čisticí vlny se smí používat pouze k čištění stroje za klidu, a to až po odstranění nečistot škrabkou, smetákem apod. 4) Čištění strojů stlačeným vzduchem je zakázáno. Pokud není technologickým postupem zakázáno používat stlačeného vzduchu k očištění obrobků a upínacích přípravků, má být vzduchová pistole opatřena ochranným štítkem a přetlak vzduchu snížen na 0,2 MPa. Kromě toho musí obsluhující použít průhledného obličejového štítu nebo brýlí a zabránit odlétávání částeček do okolí. Ustanovení o maximálním přetlaku vzduchu a ochranném štítu se nevztahuje na vyfukovací pistole s ochrannou vzduchovou clonou.
14 5. DOPLŇUJÍCÍ POŽADAVKY PRO HROTOVÉ SOUSTRUHY 1) Upínat sklíčidla jen čelistmi upínací desky je zakázáno. 2) Pro lepší nasazování sklíčidla na vřeteno doporučuje se použít vhodné pomůcky, např. kožený pás o šířce sklíčidla opatřený na konci okem k zavěšení nebo dřevěný přípravek, na kterém položené sklíčidlo má osu asi 2 mm pod osou vřetena. 3) Pro uvolnění sklíčidla a upínací desky z vřetena se závitem se má použít dřevěný špalík, který se vloží mezi čelist sklíčidla nebo upínací desky a potom se zapne zpětný chod vřetena o malých otáčkách. 4) Pevné upínací hroty se musí mazat, aby se zmenšilo tření ve styčných plochách. Špičky upínacích hrotů musí být čisté a nepoškozené. Vlastní hrot musí být mírně otupený a otupení se musí obnovit i po renovaci hrotu. Pevné upínací hroty s vložkou ze slinutého karbidu se nesmí používat, jsou-li obroušené až po hranici největšího dovoleného obroušení na nich vyznačenou (hrozí nebezpečí vylomení vložky). 5) Při obrábění dlouhých a tenkých součástek se musí použít opěrky. 6) Tyčový materiál pro obrábění musí být předem náležitě vyrovnaný. 7) V případě, že se pracuje s tyčovým materiálem, jehož průměr je značně menší než vrtání vřetena, musí se redukčním zařízením dosáhnout správného vedení materiálu a tím i snížení hluku. Vyčnívající materiál z konce vřetena musí být zakrytý nejlépe ochrannou trubkou po celém obvodu a jeho délce tak, aby nemohlo dojít ke zranění obsluhujícího nebo okolních pracovníků. Za účelem snížení hluku musí být trubka uvnitř vyložena gumou. 8) Před spuštěním stroje je třeba zkontrolovat: a) Zda je obrobek řádně upnut v použitém upínacím zařízení. b) Zda je obrobek řádně podepřen hrotem. c) Zda je koník pevně utažen na loži. d) Zda je nůž dostatečně upnut alespoň dvěma šrouby a vyložení jeho řezné hrany pro běžné obrábění není větší než 1,5 až 2násobná výška nože.
15 9) Pokud je třeba ve výjimečných případě upravovat povrch obrobku ručně (neupnutým) nástrojem, mají se dodržovat tyto zásady: a) Při pilování na soustruhu se má vždy držet levou rukou rukojeť a pravou rukou konec pilníku. b) Při sražení hran škrabákem má být škrabák nasazen ze spodu na straně ustupující od pracovníka (na ostré hrany škrabáku doporučuje se nastrčit izolační trubku, aby nedošlo k poranění ruky). c) Při leštění: smirkové plátno se má přitlačovat na straně ustupující od pracovníka nebo smirkové plátno se má napnout na držák nebo se mají použít lešticí kleště, v dírkách se nesmí smirkové plátno přidržovat prsty, ale je třeba použít držáku. d) Ruční pilování a leštění obrobků, které mají vystupující části, výřezy nebo drážky, je zakázáno. Při všech ručních úkonech se musí nástroj upnutý na stroji odstranit, zakrýt nebo oddálit do bezpečné vzdálenosti. 10) Není dovoleno vrtat vlečeným koníkem (spřažením se suportem).
16 6. MOŽNÁ RIZIKA PŘI PRÁCI NA SOUSTRUZÍCH Riziko poranění očí odlétávajícími třískami Riziko zasažení očí řeznou kapalinou Riziko pořezání rukou o ostřiny, které vznikly při obrábění Riziko pořezání rukou při odstraňování dlouhých třísek Riziko pořezání se o ostří nástroje Riziko popálení se o žhavé tříšky Riziko poranění při vymrštěním upínacího klíče ponechaného ve sklíčidle při zapnutí vřetene Riziko poranění vymrštěním špatně upnutého obrobku Riziko poranění vymrštěným úlomkem nástroje, při jeho destrukci, vlivem jeho špatného upnutí nebo použití Riziko uklouznutí na rozlité řezné kapalině nebo oleji Riziko zakopnutí o rošt u stroje nebo o materiál uložený kolem stroje Riziko poranění při manipulaci s obrobky a jejich skladování, přemisťování a upínání Riziko zachycení oděvu o nepodepřený tyčový materiál přečnívající přes obrys vřeteníku Riziko zachycení volně vlajících částí oděvu o rotující část stroje, příp. rotujícím obrobkem nebo táhlými třískami Riziko poranění při technologických operacích, kde musíme držet nástroj v ruce (pilník, škrabka) Riziko zachycení dlouhých nechráněných vlasů rotujícím obrobkem nebo rotující částí stroje
17 7. POUŽITÁ LITERATURA Zákon č. 185/2001 Sb. povinnosti a zásady při nakládání s odpady Metodický pokyn MŠMT k zajištění bezpečnosti a ochrany zdraví dětí, žáků a studentů ve školách a školských zařízeních pod č. j / Zákoník práce oblast bezpečnosti a ochrany zdraví při práci ( ) Nařízení vlády č. 101/2005 Sb., o podrobnějších požadavcích na pracoviště a prac. prostředí Nařízení vlády č. 378/2001 Sb. bezpečný provoz a používání strojů, technických zařízení, přístrojů a nářadí Svatopluk Černoch -Strojně technická příručka I. díl. Vydána v nakl. Práce v r B. Janyš, K. Raftl, A. Václavovič, V. Bíza, SNTL, Praha, 1969 Internetové zdroje
18 8. TEST K OVĚŘENÍ ZNALOSTÍ 1) Před zapnutím vřetene je třeba zkontrolovat: a) bezpečné upnutí obrobku a řezného nástroje b) technologický postup c) výkresovou dokumentaci 2) Při pilování na soustruhu: a) se má vždy držet rukojeť pilníku v pravé ruce b) držení pilníku není určeno c) se má vždy držet rukojeť pilníku levou rukou a pravou rukou konec pilníku 3) Při smirkování otvorů na soustruhu: a) můžeme smirkové plátno držet volně v ruce b) musíme použít vhodného držáku c) můžeme použít jakéhokoliv předmětu pro přidržení smirkového plátna 4) Při vrtání na soustruhu: a) je dovoleno spřáhnout koníka se suportem b) není dovoleno spřáhnout koníka se suportem c) je dovoleno spřáhnout koníka se suportem jen při vrtání velkých průměrů 5) Při výměně obrobku: a) můžeme nechat klíč ve sklíčidle, pokud jsme u stroje b) musíme nechat klíč ve sklíčidle c) nesmíme nechat klíč ve sklíčidle 6) Při soustružení tyčového materiálu: a) může obrobek přesahovat okraj vřetene 1000 mm b) musí být veden v ochranné trubce podepřené stojany c) může obrobek přesahovat okraj vřetene 1000 mm konec označen červeným praporkem 7) Při soustružení materiálů menších průměrů a větších délek: a) používáme podepření koníkem nebo opěrek b) bez podpory c) přidržení rukou

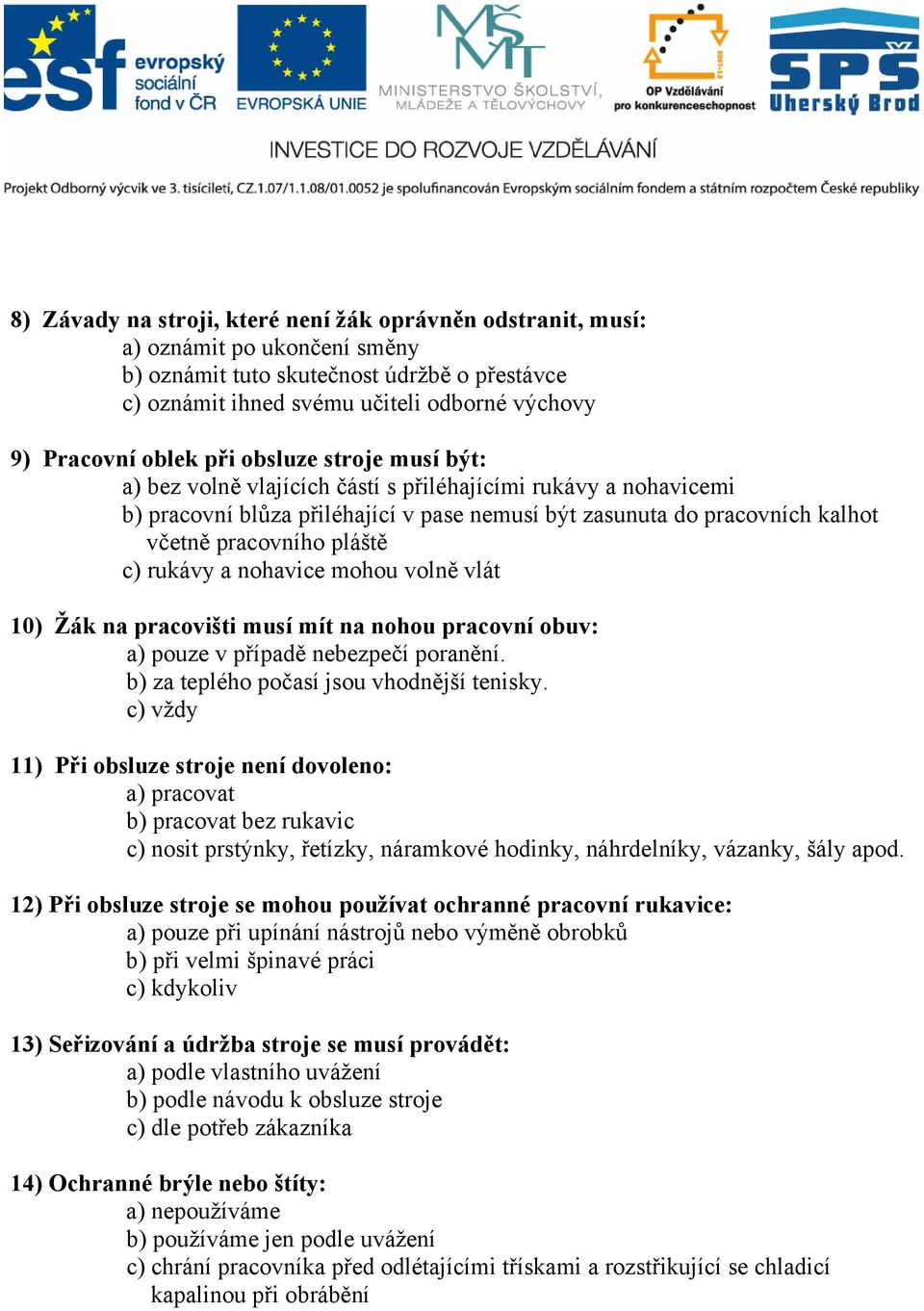

19 8) Závady na stroji, které není žák oprávněn odstranit, musí: a) oznámit po ukončení směny b) oznámit tuto skutečnost údržbě o přestávce c) oznámit ihned svému učiteli odborné výchovy 9) Pracovní oblek při obsluze stroje musí být: a) bez volně vlajících částí s přiléhajícími rukávy a nohavicemi b) pracovní blůza přiléhající v pase nemusí být zasunuta do pracovních kalhot včetně pracovního pláště c) rukávy a nohavice mohou volně vlát 10) Žák na pracovišti musí mít na nohou pracovní obuv: a) pouze v případě nebezpečí poranění. b) za teplého počasí jsou vhodnější tenisky. c) vždy 11) Při obsluze stroje není dovoleno: a) pracovat b) pracovat bez rukavic c) nosit prstýnky, řetízky, náramkové hodinky, náhrdelníky, vázanky, šály apod. 12) Při obsluze stroje se mohou používat ochranné pracovní rukavice: a) pouze při upínání nástrojů nebo výměně obrobků b) při velmi špinavé práci c) kdykoliv 13) Seřizování a údržba stroje se musí provádět: a) podle vlastního uvážení b) podle návodu k obsluze stroje c) dle potřeb zákazníka 14) Ochranné brýle nebo štíty: a) nepoužíváme b) používáme jen podle uvážení c) chrání pracovníka před odlétajícími třískami a rozstřikující se chladicí kapalinou při obrábění
20 15) Žák pracuje na stroji tak, aby: a) neohrozil své zdraví b) neohrozil své zdraví, ale i zdraví jiného c) splnil zadaný úkol 16) Dojde-li k úniku řezné kapaliny nebo oleje na podlahu žák: a) dává pozor, aby neuklouzl. b) přeruší práci a odstraní vzniklý nedostatek c) pokračuje v práci 17) Při výměně nástrojů, kontrole jakosti povrchu, při upínání a snímání obrobků a při měření: a) se musí zastavit vřeteno a nástroj odsunout do bezpečné vzdálenosti. b) vřeteno stroje se může dál pohybovat. c) měřit a vyměňovat obrobek můžeme dle potřeby. 18) Nástroje, měřidla, upínací klíče apod. se mohou na stroji odkládat: a) pouze na vyhrazená místa b) tak, aby byla po ruce. c) uložíme tak, aby se zamezilo možnému poškození. 19) Na stroji se musí pracovat takovým způsobem: a) který zabezpečí rychlejší produkci b) jak si žák sám zvolí c) který byl označen nebo předepsán jako bezpečný a správný 20) Pokud stroj obrábí, nesmí žák: a) zdržovat se v blízkosti stroje b) odcházet od stroje a musí sledovat proces obrábění c) odcházet od stroje, ale nemusí sledovat proces obrábění
21 10. TEST K OVĚŘENÍ ZNALOSTÍ SPRÁVNÉ ODPOVĚDI 1) Před zapnutím vřetene je třeba zkontrolovat: a) bezpečné upnutí obrobku a řezného nástroje b) technologický postup c) výkresovou dokumentaci 2) Při pilování na soustruhu: a) se má vždy držet rukojeť pilníku v pravé ruce b) držení pilníku není určeno c) se má vždy držet rukojeť pilníku levou rukou a pravou rukou konec pilníku 3) Při smirkování otvorů na soustruhu: a) můžeme smirkové plátno držet volně v ruce b) musíme použít vhodného držáku c) můžeme použít jakéhokoliv předmětu pro přidržení smirkového plátna 4) Při vrtání na soustruhu: a) je dovoleno spřáhnout koníka se suportem b) není dovoleno spřáhnout koníka se suportem c) je dovoleno spřáhnout koníka se suportem jen při vrtání velkých průměrů 5) Při výměně obrobku: a) můžeme nechat klíč ve sklíčidle, pokud jsme u stroje b) musíme nechat klíč ve sklíčidle c) nesmíme nechat klíč ve sklíčidle 6) Při soustružení tyčového materiálu: a) může obrobek přesahovat okraj vřetene 1000 mm b) musí být veden v ochranné trubce podepřené stojany c) může obrobek přesahovat okraj vřetene 1000 mm konec označen červeným praporkem 7) Při soustružení materiálů menších průměrů a větších délek: a) používáme podepření koníkem nebo opěrek b) bez podpory c) přidržení rukou
22 8) Závady na stroji, které není žák oprávněn odstranit musí: a) oznámit po ukončení směny b) oznámit tuto skutečnost údržbě o přestávce c) oznámit ihned svému učiteli odborné výchovy 9) Pracovní oblek při obsluze stroje musí být: a) bez volně vlajících částí s přiléhajícími rukávy a nohavicemi b) pracovní blůza přiléhající v pase, nemusí být zasunuta do pracovních kalhot včetně pracovního pláště c) rukávy a nohavice mohou volně vlát 10) Žák na pracovišti musí mít na nohou pracovní obuv: a) pouze v případě nebezpečí poranění b) za teplého počasí jsou vhodnější tenisky c) vždy 11) Při obsluze stroje není dovoleno: a) pracovat b) pracovat bez rukavic c) nosit prstýnky, řetízky, náramkové hodinky, náhrdelníky, vázanky, šály apod. 12) Při obsluze stroje se mohou používat ochranné pracovní rukavice: a) pouze při upínání nástrojů nebo výměně obrobků b) při velmi špinavé práci c) kdykoliv 13) Seřizování a údržba stroje se musí provádět: a) podle vlastního uvážení b) podle návodu k obsluze stroje c) dle potřeb zákazníka 14) Ochranné brýle nebo štíty: a) nepoužíváme b) používáme jen podle uvážení c) chrání pracovníka před odlétajícími třískami a rozstřikující se chladicí kapalinou při obrábění.
23 15) Žák pracuje na stroji tak, aby: a) neohrozil své zdraví b) neohrozil své zdraví, ale i zdraví nikoho jiného c) splnil zadaný úkol 16) Dojde-li k úniku řezné kapaliny nebo oleje na podlahu: a) dává žák pozor, aby neuklouzl. b) přeruší práci a odstraní vzniklý nedostatek c) pokračuje v práci 17) Při výměně nástrojů, kontrole jakosti povrchu, při upínání a snímání obrobků a při měření: a) musí zastavit vřeteno a nástroj odsunout do bezpečné vzdálenosti b) vřeteno stroje se může dál pohybovat c) měřit a vyměňovat obrobek můžeme dle potřeby 18) Nástroje, měřidla, upínací klíče apod. se mohou na stroji odkládat: a) pouze na vyhrazená místa b) tak, aby byla po ruce c) uložíme tak, aby se zamezilo možnému poškození 19) Na stroji se musí pracovat takovým způsobem: a) který zabezpečí rychlejší produkci b) jak si žák sám zvolí c) který byl označen nebo předepsán jako bezpečný a správný 20) Pokud stroj obrábí, nesmí žák: a) zdržovat se v blízkosti stroje b) odcházet od stroje a musí sledovat proces obrábění c) odcházet od stroje, ale nemusí sledovat proces obrábění
