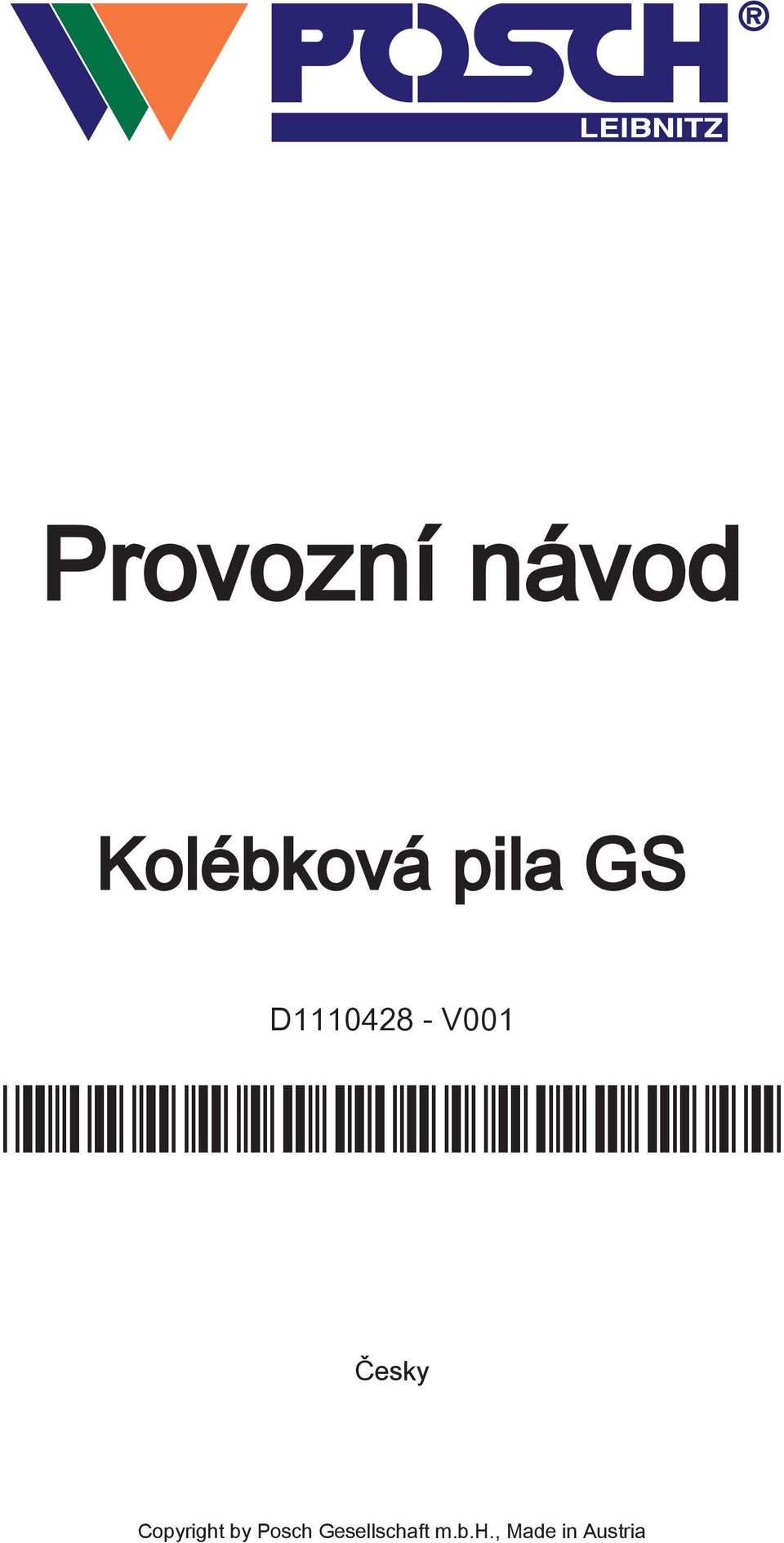

Provozní návod *D V001* Kolébková pila GS D V001. Česky. Copyright by Posch Gesellschaft m.b.h., Made in Austria

Rozměr: px
Začít zobrazení ze stránky:

Download "Provozní návod *D1110428-V001* Kolébková pila GS D1110428 - V001. Česky. Copyright by Posch Gesellschaft m.b.h., Made in Austria"

Transkript

1 Provozní návod Kolébková pila GS D V001 *D V001* Česky Copyright by Posch Gesellschaft m.b.h., Made in Austria

2 Výrobce Výrobce POSCH Gesellschaft m.b.h. Paul-Anton-Keller-Strasse 40 A-8430 Leibnitz Telefon: +43 (0) 3452/82954 Fax: +43 (0) 3452/ Copyright by POSCH Gesellschaft m.b.h., Made in Austria Vyplňte prosím před uvedením zařízení do provozu. Tím si zajistíte nezaměnitelnost podkladů k vašemu zařízení, což vám umožní získat pohotové informace na případné dotazy. Číslo zařízení:... Sériové číslo:... POSCH Österreich: 8430 Leibnitz, Paul-Anton-Keller-Strasse 40, Telefon: +43 (0) 3452/82954, Fax: +43 (0) 3452/ , leibnitz@posch.com POSCH Deutschland: Velden/Vils, Preysingallee 19, Telefon: +49 (0) 8742/2081, Fax: +49 (0) 8742/2083, velden@posch.com 2

3 Obsah Obsah 1 Předmluva Ochrana autorských práv Záruka Podmínky Pojmy Návod k obsluze 6 2 Bezpečnostní pokyny Vysvětlení symbolů Všeobecné bezpečnostní pokyny Bezpečnostní pokyny pro řezání Upozornění týkající se hluku Jiná rizika Předpisové použití Neodborné používání 10 3 Všeobecné informace Rozsah platnosti Popis Nejdůležitější části zařízení Štítky a jejich význam Instalace 14 4 Uvedení do provozu Pohon pomocí elektromotoru (typ E) Pohon pomocí traktoru přes kloubový hřídel (typ Z) Pohon elektromotorem nebo kloubovým hřídelem 18 5 Ovládání Ovládací prvky a funkce Pracovní postup 21 6 Zastavení provozu Vypnutí zařízení 23 7 Přeprava Přepravní poloha kolébka Ruční přeprava Přeprava na tříbodovém závěsu traktoru 24 8 Kontroly Bezpečnostní prvky 26 3

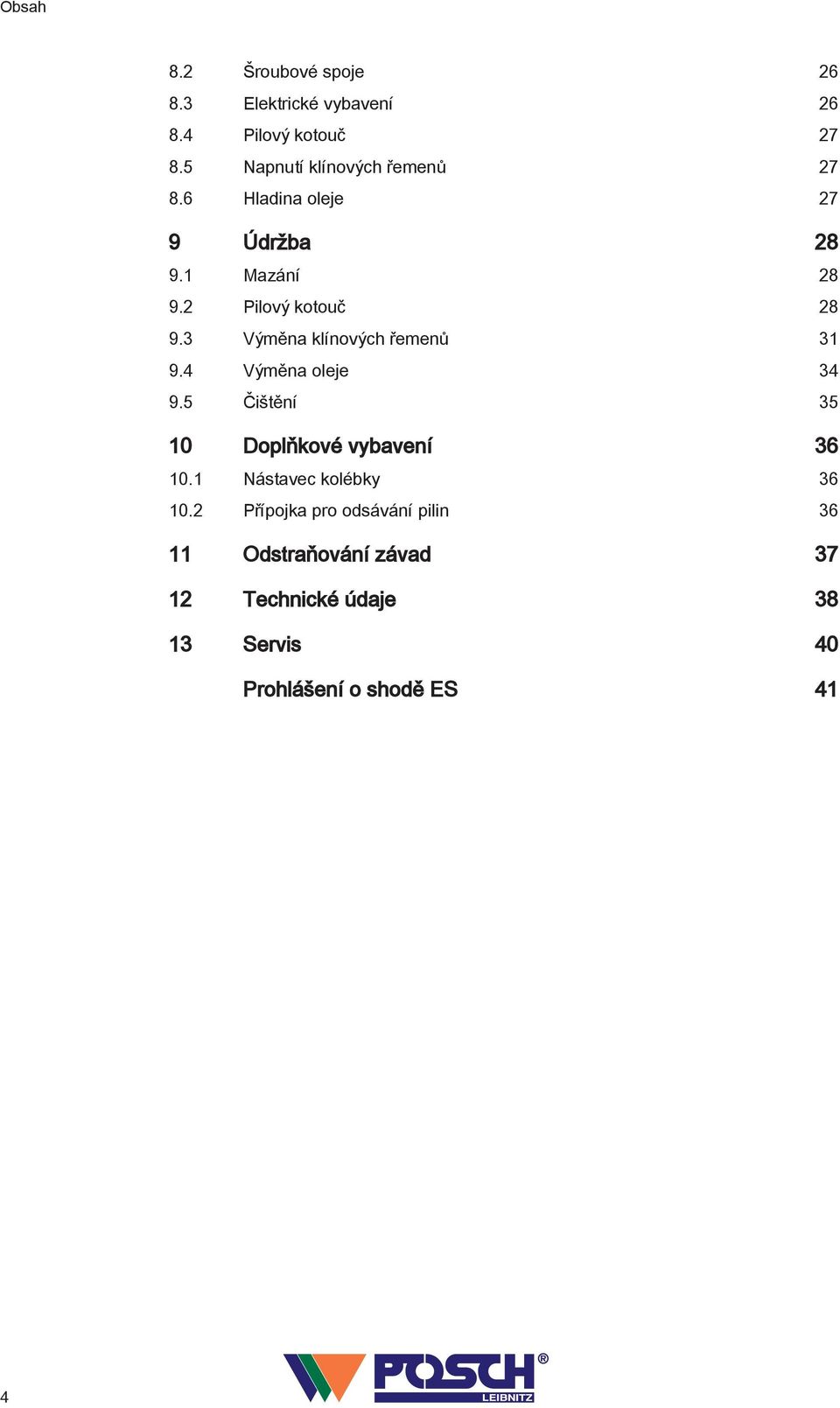

4 Obsah 8.2 Šroubové spoje Elektrické vybavení Pilový kotouč Napnutí klínových řemenů Hladina oleje 27 9 Údržba Mazání Pilový kotouč Výměna klínových řemenů Výměna oleje Čištění Doplňkové vybavení Nástavec kolébky Přípojka pro odsávání pilin Odstraňování závad Technické údaje Servis 40 Prohlášení o shodě ES 41 4

5 Předmluva 1 Předmluva Děkujeme za zakoupení našeho výrobku. Toto zařízení bylo vyrobeno v souladu s platnými evropskými normami a předpisy. V tomto návodu najdete instrukce pro správnou a bezpečnou práci a rovněž pro údržbu zařízení. Každá osoba, která je zodpovědná za přepravu, instalaci, uvedení do provozu, obsluhu a údržbu zařízení si musí přečíst a pochopit: návod k obsluze, bezpečnostní předpisy, bezpečnostní předpisy jednotlivých kapitol. Má-li být vyloučeno chybné používání a zajištěn bezporuchový provoz, je zapotřebí návod umístit tak, aby byl obsluhujícímu personálu neustále k dispozici. 1.1 Ochrana autorských práv Všechny podklady jsou chráněny autorským právem. Předávání podkladů třetím osobám, jejich rozmnožování (i jednotlivých částí) a sdělování obsahu třetím osobám je zakázáno, pokud to není výslovně povoleno. 1.2 Záruka Před uvedením zařízení do provozu pozorně přečtěte návod k obsluze! Za škody a závady vzniklé nedodržením pokynů v návodu k obsluze výrobce neodpovídá. Závady zařízení, které jsou předmětem záručního plnění, je nutné nahlásit ihned po jejich zjištění. Nárok na záruku zaniká např.: při neodborném používání, při použití nevhodného připojení a pohonů, které nejsou součástí zařízení, při použití neoriginálních spotřebních dílů a příslušenství, v případě přestavby zařízení, pokud nebyla výrobcem písemně schválena. Spotřební díly nejsou předmětem záručního plnění. 1.3 Podmínky Informace o technických údajích, rozměrech, vyobrazeních zařízení a změnách bezpečnostně technických norem podléhají vývoji a nejsou proto v žádném případě závazné pro dodávku. Tiskové a obsahové chyby vyhrazeny. 1.4 Pojmy Provozovatel Za provozovatele je považována osoba, která zařízení provozuje a správně používá, nebo osoba, která obsluhou zařízení pověřuje vhodné a poučené osoby. Obsluhující personál Obsluhujícím personálem (obsluhou) se rozumí osoba, která je provozovatelem pověřená obsluhou zařízení. 5

6 Předmluva Odborný personál Odborným personálem se rozumí osoba, která je provozovatelem pověřená výkonem odborných prací, jako je instalace, montáž vybavení, údržbářské práce a odstraňování závad. Elektrotechnický odborník Elektrotechnickým odborníkem se rozumí osoba, která na základě svého odborného vzdělání má znalosti elektrických zařízení, norem a předpisů, je schopna rozpoznat a vyloučit možná nebezpečí. Zařízení Označení zařízení nahrazuje obchodní označení předmětu, na který tento návod vztahuje (viz titulní strana). 1.5 Návod k obsluze Tento návod k obsluze je překlad originálního návodu k obsluze. 6

7 Bezpečnostní pokyny 2 Bezpečnostní pokyny 2.1 Vysvětlení symbolů Následující symboly a upozornění v tomto návodu varují před možným poškozením zdraví osob a škodami na majetku a mohou vám pomoci během práce. Varování před nebezpečnými místy Upozornění týkající se bezpečnosti práce. Při jeho nedodržení vzniká nebezpečí ohrožení zdraví a života osob. Důsledně dodržujte tato upozornění a chovejte se obzvláště pozorně a opatrně. Varování před nebezpečným elektrickým napětím Dotyk se součástmi, které jsou pod napětím, může způsobit smrt. Kryty a ochranná zařízení elektrických součástí smí otevírat pouze školený elektrotechnik po předchozím odpojení zařízení od napětí. Varování před skřípnutím Nebezpečí poranění horních končetin přiskřípnutím. Varování před pořezáním Nebezpečí pořezání končetin. Upozornění Symbol pro správné používání zařízení. Nedodržení může vést k poruchám nebo poškození zařízení. Upozornění týkající se hluku Symbol oblasti výskytu vysoké hladiny hluku > 85 db (A). Zanedbání může vést k poruchám nebo poškození sluchu. 7

8 Bezpečnostní pokyny Další informace Symbol pro další informace k přikoupené součásti. Informace Informace závislé na dané činnosti 2.2 Všeobecné bezpečnostní pokyny Zařízení smějí obsluhovat pouze osoby seznámené s jeho funkcemi, s nebezpečími hrozícími při práci na zařízení a s návodem k obsluze! Provozovatel je povinen odpovídajícím způsobem poučit personál! Osoby pod vlivem alkoholu, jiných drog nebo léků snižujících pozornost nesmějí zařízení obsluhovat ani zajišťovat jeho údržbu! Zařízení se smí provozovat pouze v technicky dokonalém stavu! Před každým použitím zkontrolujte, zda zařízení není poškozené! Přitom důsledně provádějte zvláště kontrolní činnosti popsané v části Kontroly [ 26]. Při výskytu chyb na zařízení musí být práce ihned zastavena! Zařízení lze uvést do provozu pouze ve stabilní poloze. Se zařízením nesmějí pracovat děti! Minimální věk obsluhy: 18 let. Se zařízením smí vždy pracovat pouze jedna osoba! Dodržujte pravidelné přestávky, aby byla zajištěna soustředěná práce. Dbejte na dostatečné osvětlení pracovní plochy, špatné osvětlení může podstatně zvýšit riziko úrazu! Nikdy nepracujte bez ochranných pomůcek a bezpečnostních prvků. Montážní, opravné a údržbářské práce a čištění provádějte pouze tehdy, je-li vypnutý pohon a stroj je v klidu! U pohonu vývodovým hřídelem je třeba odpojit kloubový hřídel traktoru. Vypněte elektromotor a odpojte napájecí napětí. Nenechte zařízení běžet bez dozoru. Během seřizování a nastavování musí být vypnut pohon zařízení. Používejte pouze originální náhradní díly firmy POSCH. Je zakázáno provádět jakékoliv změny na zařízení nebo manipulovat se zařízením! Práce na elektrickém vybavení smějí provádět pouze školení elektrotechnici! Nikdy nepoužívejte poškozené připojovací kabely. Zařízení s elektrickým pohonem se nesmí používat za deště, protože může dojít k závadě vypínače, resp. elektromotoru! 2.3 Bezpečnostní pokyny pro řezání Během řezání nedržte dřevo rukou. Pokud je zařízení v chodu, neodstraňujte žádné odřezky nebo jiné části opracovávaného kusu z oblasti řezání! Nikdy nesahejte ani s rukavicemi do blízkosti rotujícího pilového kotouče! Zařízení se smí používat pouze ve venkovním prostředí! 8

9 Bezpečnostní pokyny Pokud byste použili zařízení v uzavřených prostorách, je nutné zajistit místní odsávání (zachycení u zdroje)! Potřebná přípojka odsávání pilin je k dostání jako příslušenství. Viz... Přípojka pro odsávání pilin [ 36] Zařízení musí být stále dobře udržované a zbavené odpadu, jako jsou např. piliny a odřezky dřeva! Při práci používejte ochranné brýle, popř. obličejový štít! Používejte ochranu dýchacích cest, aby se snížilo riziko vdechnutí škodlivého prachu. Během práce noste ochrannou obuv a přiléhavý oděv! Používejte pouze pilové kotouče, které jsou zkonstruovány ke snížení emitovaného hluku! Nepoužívejte poškozené nebo deformované pilové kotouče! Minimální průměr pilového kotouče Maximální průměr pilového kotouče Otvor 690 mm 700 mm 30 mm Smí se používat pouze pilové kotouče vyhovující normě EN 847-1! Při vypnutí zařízení dávejte pozor na doběh nástrojů až do úplného zastavení! 2.4 Upozornění týkající se hluku Hladina akustického tlaku A na stanovišti obsluhy je 98 db(a), měřeno u ucha obsluhy. U zařízení s hřídelovým pohonem závisí hodnota hluku na pohonné jednotce. Proto je zapotřebí nosit sluchové chrániče. Udávané hodnoty jsou emisní hodnoty a nemusejí tedy představovat bezpečné hodnoty pro dané pracoviště. Ačkoli existuje vzájemný vztah mezi emisní a imisní hladinou, nelze z toho spolehlivě odvodit, zda jsou či nejsou nutná dodatečná bezpečnostní opatření. Faktory ovlivňující imisní hodnoty pro určité pracoviště obsahují i specifické vlivy na daném pracovišti, jiné zdroje hluku, například počet zařízení nebo jiné vedlejší okolnosti práce. Povolené hodnoty na pracovišti se mohou v různých zemích lišit. Tyto informace by však uživateli měly umožnit lepší odhad možného rizika a nebezpečí. 2.5 Jiná rizika I v případě, že jsou dodrženy veškeré bezpečnostní předpisy a zařízení je správně používáno, existují ještě některá rizika: Dotyk s rotujícími součástmi nebo nástroji. Nebezpečí poranění odlétajícím zpracovávaným kusem nebo jeho částmi. Nebezpečí požáru při nedostatečné ventilaci motoru. Ohrožení sluchu při práci bez sluchátek. Selhání lidského faktoru (např. v důsledku nepřiměřené tělesné námahy, psychické únavy...) Každé zařízení je nebezpečné, při práci je zapotřebí dbát maximální opatrnosti. Bezpečnost práce závisí na obsluze! 9

10 Bezpečnostní pokyny 2.6 Předpisové použití Zařízení Kolébková pila je vhodné výhradně pro řezání dřeva o průměru 5-24 cm a délce cm. Zařízení se smí používat výhradně ke zpracování palivového dřeva! K použití podle určeného účelu patří také dodržování předepsaných provozních a kontrolních podmínek a podmínek technické údržby a zejména dodržování bezpečnostních pokynů popsaných v návodu k obsluze! 2.7 Neodborné používání Jakékoliv jiné či neodborné používání, než je uvedeno v kapitole Předpisové použití, je výslovně zakázáno! Není dovoleno nasazení 2. osoby za účelem bočního plnění! 10

11 Všeobecné informace 3 Všeobecné informace 3.1 Rozsah platnosti Tento návod k obsluze je platný pro následující zařízení: Typ zařízení Č. položky * Označení typ Pohon M1349G Kolébková pila - WKE 7,5 Elektromotor M1350G Kolébková pila - WKE 9 Elektromotor M1356G Kolébková pila - WKE 5,5 Elektromotor M1361G Kolébková pila - WE 5,5 Elektromotor M1365G Kolébková pila - WZ Vývodový hřídel M1370G Kolébková pila - WZE 5,5 Vývodový hřídel / elektromotor M1379G Kolébková pila - WZE 7,5 Vývodový hřídel / elektromotor M1389G Kolébková pila - WZE 9 Vývodový hřídel / elektromotor *... Číslo položky zařízení je uvedeno na typovém štítku. Provedení...GS...W Ověřená bezpečnost S pilovým kotoučem z tvrdokovu (Widia) Doplňkové vybavení F F F F Nástavec kolébky Přípojka pro odsávání pilin 100 mm počitadlo hodin pro zařízení s elektromotorem počitadlo hodin pro zařízení s vývodovým hřídelem 3.2 Popis Zařízení Kolébková pila je určeno na přípravu palivového dřeva. Pomocí tohoto zařízení lze palivové dřevo řezat na kolébce. Zařízení je poháněno elektromotorem nebo vývodovým hřídelem. Palivové dřevo se pokládá do kolébky a ručně se posouvá na požadovanou řeznou délku. Dřevěný kmen se na podávací kolébce ručně přisune k pilovému kotouči a přeřízne se. 11

12 Všeobecné informace 3.3 Nejdůležitější části zařízení Přepravní rukojeť 8 Kolébka 2 Typový štítek 9 Stojan 3 Klíč k pilovému kotouči 10 Kolo 4 Elektromotor 11 Nádoba na třísky 5 Přepínač/konektor 12 Pilový kotouč 6 Kryt pilového kotouče 13 Kryt kolébky 7 Rukojeť kolébky 12

13 Řezná Všeobecné informace 3.4 Štítky a jejich význam Z Uvedení do provozu je dovoleno jen se všemi bezpečnostními zařízeními! Neotevírejte a neodstraňujte bezpečnostní zařízení za provozu! 2 Pozor, stroj je v chodu! 3 Montážní, opravné a údržbářské práce a čištění provádějte pouze tehdy, je-li vypnutý pohon a stroj je v klidu! 4 Noste ochranné rukavice! 5 Noste ochrannou obuv! 6 Noste ochranné brýle a chrániče sluchu! 7 Pozor, pohybující se součásti! 8 Pracujte pouze sami! 9 Před uvedením zařízení do provozu je nutné přečíst si návod k obsluze! Otáčky vývodového hřídele 540 min -1 Z Směr otáčení motoru Z Směr otáčení vývodového hřídele Z Směr otáčení pilového kotouče Z Opětovné zapnutí je možné až po 60 sekundách! 60 sec. Z Z max 700 mm min 690 mm 30 mm Z délka Maximální průměr pilového kotouče Měnič fází Z Mazací místo Z

14 Všeobecné informace 400 V Z Výběr pohonu (ZE) 3.5 Instalace Zařízení lze uvést do provozu pouze ve stabilní poloze. Zařízení umístěte na vodorovnou prázdnou pracovní plochu. Zařízení musí stát přímo na zemi. Zařízení nesmí být podkládáno prkny, ocelovými podkládacími pásky atd. Zařízení nesmí být umístěno pod elektrickým venkovním vedením! 14

15 Uvedení do provozu 4 Uvedení do provozu Před každým použitím zkontrolujte, zda zařízení není poškozené! Přitom důsledně provádějte zvláště kontrolní činnosti popsané v části Kontroly [ 26]. Před uvedením do provozu zkontrolujte funkci ochranných a bezpečnostních prvků. Před každým uvedením do provozu je nutné přezkoušet stav kabelových elektrických rozvodů! Před každým uvedením do provozu zkontrolujte řádné upevnění pilového kotouče! Pokud by během provozu došlo k závadě, je nutné okamžitě zastavit provoz zařízení, zajistit jej před opětovným zapnutím a nepovolaným uvedením do provozu! 4.1 Pohon pomocí elektromotoru (typ E) Zařízení s motorem na 400 V Zařízení se smí používat pouze v elektrickém obvodu s proudovým chráničem FI 30 ma nebo s přenosným osobním ochranným vypínačem (PRCD). Práce na elektrickém vybavení smějí provádět pouze školení elektrotechnici! Typ E5,5 Připojte zařízení k elektrické síti: Síťové napětí 400 V (50 Hz) Ochranný výkonový vypínač 16 A (vypínací charakteristika C) Pro přívod musí být použit kabel o minimálním průřezu 2,5 mm². Tento průřez kabelu představuje jen minimální požadavek, při delším přívodu musí velikost průřezu určit elektrotechnik. Stiskněte zelené zapínací tlačítko Zelený tlačítkový spínač (ZAP) 2 Červený tlačítkový spínač (VYP) Sledujte směr otáčení elektromotoru (viz šipka na motoru). Při nesprávném směru otáčení motoru: V zástrčce se nachází měnič fází, pomocí něhož můžete změnit směr otáčení motoru (destičku v zástrčce zatlačte šroubovákem a otočte o 180 ). 15

16 Uvedení do provozu Vzhledem k těsnému spojení může dojít k vytržení zástrčky CEE z tělesa vypínače. Správným opatřením je používání značkových zástrček a silikonového spreje. Na takové poškození přepínače se záruka nevztahuje. Typ E7,5 Připojte zařízení k elektrické síti: Síťové napětí 400 V (50 Hz) Ochranný výkonový vypínač 16 A (vypínací charakteristika C) Pro přívod musí být použit kabel o minimálním průřezu 2,5 mm². Tento průřez kabelu představuje jen minimální požadavek, při delším přívodu musí velikost průřezu určit elektrotechnik. Zapněte hlavní vypínač (na konektoru) Konektor 2 Hlavní vypínač Nejprve přepněte přepínač do polohy Y a nechte rozběhnout motor. Potom přepněte přepínač do polohy trojúhelník Poloha 0 - VYP 3 Poloha trojúhelník 2 Poloha hvězda Sledujte směr otáčení elektromotoru (viz šipka na motoru). Při nesprávném směru otáčení motoru: 16

17 Uvedení do provozu Postup jako u 1. typu. Typ E9 Připojte zařízení k elektrické síti: Síťové napětí 400 V (50 Hz) Ochranný výkonový vypínač 32 A (vypínací charakteristika C) Pro přívod musí být použit kabel o minimálním průřezu 6 mm². Tento průřez kabelu představuje jen minimální požadavek, při delším přívodu musí velikost průřezu určit elektrotechnik. Zapněte hlavní vypínač (na konektoru) Konektor 2 Hlavní vypínač Nejprve přepněte přepínač do polohy Y a nechte rozběhnout motor. Potom přepněte přepínač do polohy trojúhelník Poloha 0 - VYP 3 Poloha trojúhelník 2 Poloha hvězda Sledujte směr otáčení elektromotoru (viz šipka na motoru). Při nesprávném směru otáčení motoru: Přepólujte dvě fáze v konektoru. Změnu směru otáčení smí provádět pouze školený elektrotechnik. Brzdový spínač: Zapnutí během brzdění není možné. Po vypnutí zařízení se musí zařízení během 10 sekund zastavit. Pokud je brzdový spínač poškozený, nesmí být zařízení v žádném případě uvedeno do provozu! Pokud se zařízení po přetížení vypne, smí se znovu zapnout až po 60 sekundách. Vypínač se nesmí během 10 minut přepínat častěji než pětkrát! 17

18 Uvedení do provozu 4.2 Pohon pomocí traktoru přes kloubový hřídel (typ Z) Připevněte zařízení k tříbodovému závěsu traktoru. Nasaďte kloubový hřídel a zajistěte ho bezpečnostním řetězem. Hřídel traktoru se otáčí ve směru hodinových ručiček. Nastavte ruční plyn traktoru na minimum. Zvolna připojte hřídel traktoru a nechte rozběhnout zařízení. Nastavte požadované otáčky vývodového hřídele pomocí ručního plynu. Maximální otáčky hřídele: 540 ot/min Maximální otáčky hřídele se nesmí v žádném případě překročit, protože se jinak zvýší počet otáček jednotlivých komponent! To vede k předčasnému opotřebení těchto komponent. Před opětovným odpojením kloubového hřídele musí být ruční plyn traktoru nastaven na minimum. Kloubový hřídel musí být uložen v zavěšeném stavu v závěsu kloubových hřídelů. Pokud je traktor vybaven hydraulickou spojkou hřídele, je bezpodmínečně nutné používat kloubový hřídel s volnoběhem! 4.3 Pohon elektromotorem nebo kloubovým hřídelem 1 1 Volicí páka Před uvedením zařízení do provozu je nutné zvolit požadovaný pohon. 18

19 Uvedení do provozu Nastavení typu pohonu: Poloha páky Vlevo Uprostřed Vpravo Pohon Zadní hřídel Elektromotor Boční hřídel Pokud je zařízení poháněno elektromotorem, musí být páka uprostřed. Není-li tomu tak, zařízení nelze zapnout. 19

20 Ovládání Ovládání Ovládací prvky a funkce Blokovací mechanizmus kolébky Pracovní poloha: Nadzdvihněte západku kolébky a vyklopte kolébku směrem ven. Nastavení pro přepravu: Připevněte kolébku pomocí západky ke stojanu Řezná délka

21 Ovládání 1 Značka délka dřeva 18 cm 4 Svěrací šroub 2 Ohybová hrana délka dřeva 25 cm 5 Výsuvný plech 3 Koncová hrana délka dřeva 50 cm 6 Ohybová hrana výsuvného plechu délka dřeva 33 cm (šipka štítek 33), příp. 40 cm (šipka štítek 40) Potřebnou řeznou délku lze pohodlně určit s pomocí značky, koncové hrany a ohybové hrany (viz obrázek a tabulku). Pro délku dřeva 33 cm, příp. 40 cm se používá výsuvný plech: Uvolněte svěrací šroub, uveďte výsuvný plech do požadované polohy (šipka na štítku) a opět jej upevněte. 5.2 Pracovní postup Se zařízením smí vždy pracovat pouze jedna osoba! Dbejte na to, aby se v dosahu zařízení nezdržovaly žádné další osoby Pily na palivové dřevo s kolébkou Západka kolébky 3 Rukojeť kolébky 2 Kolébka Uveďte kolébku do pracovní polohy. Uveďte zařízení do provozu. Viz... Uvedení do provozu [ 15] Vložte dřevo do dlouhé strany kolébky. Nerovné dřevo je třeba otočit zakřivenou stranou ke štěrbině pilového kotouče, aby se předešlo převrácení a zaklínění dřeva při řezání. Veďte kolébku pomocí rukojeti k pilovému kotouči a přeřízněte dřevo. Při řezání netlačte příliš silně, aby příliš nepoklesly otáčky pilového kotouče. To by vedlo k přetížení motoru a jeho vypnutí motorovým jističem. Pokud motorový jistič motor vypne, nesmí se motor ihned zase zapnout. Smí se znovu zapnout, až se zchladí na povrchovou teplotu cca 30 C. Po odříznutí zase vraťte kolébku zpět do výchozí polohy. 21

22 Ovládání Pokyny pro řezání Při odstraňování případného zablokování musí být pohon vždy vypnutý! Není dovoleno nasazení 2. osoby za účelem bočního plnění! 22

23 Zastavení provozu 6 Zastavení provozu 6.1 Vypnutí zařízení Pohon pomocí elektromotoru (typ E) Typ E5,5 Stiskněte červené tlačítko. Typ E7,5 Nastavte přepínač do polohy 0. Vypněte hlavní vypínač (na konektoru). Typ E9 Nastavte přepínač do polohy 0. Vypněte hlavní vypínač (na konektoru). Odpojte zařízení od sítě! Za tím účelem vytáhněte zástrčku zařízení. Pohon z traktoru přes kloubový hřídel (typ PZG) Odpojte kloubový hřídel u traktoru. Před odpojením nastavte ruční plyn traktoru na minimum. 23

24 Přeprava 7 Přeprava Před přepravou bezpodmínečně vypněte pohon, zajistěte jej před opětovným zapnutím a nepovolaným uvedením do provozu! Odpojte zařízení od sítě! Za tím účelem vytáhněte zástrčku zařízení. Odpojte kloubový hřídel u traktoru. Před odpojením nastavte ruční plyn traktoru na minimum. Při vypnutí zařízení dávejte pozor na doběh pilového kotouče až do úplného zastavení! 7.1 Přepravní poloha kolébka Viz... Blokovací mechanizmus kolébky [ 20] 7.2 Ruční přeprava Přepravní rukojeť 2 Západka Vyklopte přepravní rukojeť nahoru a zajistěte ji západkou, nadzdvihněte a přemístěte zařízení. 7.3 Přeprava na tříbodovém závěsu traktoru Je zakázáno zdržovat se mezi traktorem a strojem během zvedání nebo sklápění! Připevněte zařízení k tříbodovému závěsu a nadzdvihněte je pomocí hydrauliky traktoru. Pokud je zadní osvětlení traktoru zakryté, je nutné na zadní stranu zařízení připevnit koncové osvětlení (např. magnetickou či nasazovací konzoli apod.). Vzhledem ke hmotnosti zařízení může být kombinace traktoru a zařízení nestabilní. Pro ověření celkové stability je možné použít následující vzorec pro výpočet minimálního čelního zatížení I F,min při minimálním zatížení přední nápravy ve výši 20 % vlastní hmotnosti traktoru: 24

25 Přeprava ( I F,min = I R x ( c + d)) - ( T F x b ) + ( 0,2 x T E x b ) a + b I F T F T E T R I R T E (kg) vlastní hmotnost traktoru * T F (kg) zatížení přední nápravy prázdného traktoru * T R (kg) zatížení zadní nápravy prázdného traktoru * I R (kg) celková hmotnost zařízení ** I F (kg) celková hmotnost čelního zatížení a (m) vzdálenost mezi těžištěm čelního zatížení a středem přední nápravy *** b (m) rozchod kol traktoru *** c (m) vzdálenost mezi středem zadní nápravy a středem kulových kloubů spodních ramen d (m) vzdálenost mezi středem kulových kloubů spodních ramen a těžištěm zařízení *** *** *.. viz návod k obsluze traktoru **.. viz Technické údaje (je bezpodmínečně nutné zohlednit hmotnost možného dodatečného vybavení na zařízení) ***.. změřit Při přepravě na veřejných komunikacích dodržujte pravidla silničního provozu. Maximální přepravní rychlost: 25 km/h Po odpojení od traktoru musí být zařízení postaveno na rovném a pevném místě. 25

26 Kontroly 8 Kontroly Před kontrolními pracemi na zařízení bezpodmínečně vypněte pohon, zajistěte jej před opětovným zapnutím a nepovolaným uvedením do provozu! Odpojte zařízení od sítě! Za tím účelem vytáhněte zástrčku zařízení. Odpojte kloubový hřídel u traktoru. Před odpojením nastavte ruční plyn traktoru na minimum. Sejměte kloubový hřídel z traktoru. Při vypnutí zařízení dávejte pozor na doběh pilového kotouče až do úplného zastavení! 8.1 Bezpečnostní prvky Na zařízení musejí být vždy všechny bezpečnostní prvky (kryty, ochranné mříže atd.)! 8.2 Šroubové spoje Před každým uvedením do provozu zkontrolujte šroubová spojení! Po první hodině provozu zkontrolujte a případně dotáhněte všechny šrouby a matice. Každou další 100 provozní hodinu zkontrolujte a případně dotáhněte šrouby a matice. Nahraďte ztracené šrouby a matice. 8.3 Elektrické vybavení Před každým uvedením do provozu je nutné přezkoušet stav kabelových elektrických rozvodů! Poškozené kabelové rozvody je třeba neprodleně vyměnit! Pravidelná kontrola elektrického vybavení musí být prováděna podle zákonných předpisů, avšak maximálně po třech letech elektrikářem, s kontrolním protokolem a alespoň následným obsahem: vizuální kontrola řádného stavu, ochranná opatření před přímým dotykem (základní ochrana), ochranná opatření při nepřímém dotyku (zabezpečení při chybě), případně ochranná opatření dodatečné ochrany, případně zaznamenání tepelného stavu relevantních elektrických provozních prostředků. U mobilních elektrických provozních prostředků musí mít kontroly alespoň následující obsah: vizuální kontrola řádného stavu, kontrola funkce, případně kontrola ochranného vodiče a změření proudu ochranného vodiče, případně změření izolačního odporu. 26

27 Kontroly Práce na elektrickém vybavení smějí provádět pouze školení elektrotechnici! 8.4 Pilový kotouč Před každým uvedením do provozu zkontrolujte řádné upevnění pilového kotouče! Před každým uvedením do provozu zkontrolujte rovněž opotřebení a poškození pilového kotouče, v případě potřeby jej naostřete nebo vyměňte. 8.5 Napnutí klínových řemenů Klínové řemeny musí být tak napnuté, že je lze tlakem palce prohnout cca 8 mm směrem do středu. Viz... Výměna klínových řemenů [ 31] 8.6 Hladina oleje Chcete-li zkontrolovat hladinu oleje, postavte zařízení na vodorovnou plochu Stav převodového oleje 1 1 Šroub pro plnění oleje, pro kontrolu hladiny oleje, popř. pro vypouštění oleje Pokud olej ve vodorovné poloze vytéká z otvoru šroubu pro kontrolu hladiny oleje, je stav oleje maximální. Pokud je hladina oleje pod otvorem, je stav oleje minimální. V takovém případě je třeba ihned doplnit převodový olej. Viz... Výměna převodového oleje [ 34] 27

28 Údržba 9 Údržba Před pracemi na údržbě zařízení bezpodmínečně vypněte pohon, zajistěte jej před opětovným zapnutím a nepovolaným uvedením do provozu! Odpojte zařízení od sítě! Za tím účelem vytáhněte zástrčku zařízení. Odpojte kloubový hřídel u traktoru. Před odpojením nastavte ruční plyn traktoru na minimum. Sejměte kloubový hřídel z traktoru. Práce na elektrickém vybavení smějí provádět pouze školení elektrotechnici! Nikdy nepracujte bez ochranných pomůcek a bezpečnostních prvků. Používejte pouze originální náhradní díly firmy POSCH. 9.1 Mazání Zaolejované a mastné díly a rovněž upotřebené oleje likvidujte podle zákonných předpisů Schéma mazání Interval mazání Poz. Co / místo Týdně (po každých 40 hodinách provozu podle použití i v kratším intervalu) 1 Pilový kotouč se maže olejem proti korozi 2 U centrální mazací lišty Ročně 3 Trubkové ložisko kolébky (domazání) Mazací místa jsou označena symbolem mazničky. 9.2 Pilový kotouč Při manipulaci s pilovým kotoučem noste ochranné rukavice! Používejte pouze pilové kotouče POSCH v zesíleném provedení, standardní pilové kotouče jsou příliš slabé a představují bezpečnostní riziko! Dodržujte maximální počet otáček pilového kotouče udávaný výrobcem! 28

29 Údržba Výměna pilového kotouče Šroub krytu pilového kotouče 6 Horní výřez 2 Kryt pilového kotouče 7 Klíč k upínací přírubě 3 Bezpečnostní klapka 8 Klíč k pilovému kotouči 4 Šroub bezpečnostní klapky 9 Upínací příruba 5 Hák kolébky Uveďte kolébku do pracovní polohy. Viz... Blokovací mechanizmus kolébky [ 20] Odstraňte oba šrouby z krytu pilového kotouče a kryt pilového kotouče sklopte dozadu. Vyklopte bezpečnostní klapku nahoru uvolněním spodního šroubu. Vyklopte kolébku trochu dopředu, vyhákněte hák kolébky směrem nahoru, vraťte kolébku trochu nazpátek a zahákněte ji do horního výřezu. Přidržte hřídel pilového kotouče klíčem k upínací přírubě a pomocí klíče k pilovému kotouči uvolněte upínací matici. Sejměte upínací přírubu a pilový kotouč. Nasaďte nový kotouč a dotáhněte ho. Upínací matice musí být našroubovaná zase tak, jak byla dříve. Nasaďte pilový kotouč tak, aby zuby byly nakloněny ve směru otáčení (viz šipka). Sestavení: Postupujte v opačném pořadí, než je popsáno výše. Doporučený pilový kotouč Č. položky Průměr Otvor Zuby Typ Z mm 30 mm 56 Legované chromem Z mm 30 mm 56 Chrom-vanad Z mm 30 mm 84 Tvrdokov (slinuté karbidy) 29

30 Údržba Smí se používat pouze pilové kotouče vyhovující normě EN 847-1! Jištění pilového kotouče Ve shodě s normou EN je pilový kotouč jištěn pomocí Hliníkové vložky. Tyto vložky jsou spotřební díly a měly by se vyměnit, jakmile budou opotřebené Naostření pilového kotouče Pilové kotouče by se měly ostřit pouze v odborné provozovně, aby se dosáhlo optimální ostrosti. Pilový kotouč z chrom-vanadové oceli T Při ostření pilového kotouče je třeba dbát, aby původní hloubka T zůstala stejná. Zároveň je zapotřebí vybrousit paty zubů. Tupé pilové kotouče se mohou přehřívat! Důsledkem by byly trhliny v pilovém kotouči. Rozvádění zubů pilového kotouče Alespoň ¼ tloušťky kotouče 3 Tloušťka kotouče 2 Až maximálně ½ tloušťky kotouče Nesprávně rozvedené zuby způsobují přehřátí pilového kotouče! Důsledkem by byly trhliny v pilovém kotouči. Pilový kotouč z tvrdokovu Pokyny k používání pilových kotoučů z tvrdokovu 30

31 Údržba Pilové kotouče z tvrdokovu se vyznačují vysokou životností. Tyto pilové kotouče jsou velice kvalitní strojní nástroje, proto je vždy nutné zacházet s nimi odpovídajícím způsobem. Osazení tvrdokovem je z důvodu mimořádné tvrdosti nutno chránit před vylamováním. Neodborné skladování může vést k poškození hrotů zubů. Pilový kotouč pokládejte na pěnovou gumu nebo podobnou podložku. Neřežte hřebíky, kovové svorky apod., které se mohou nacházet ve dřevě. Pilový kotouč nesmí být vystavován úderům nebo nárazům. Před zapnutím motoru ověřte správný směr otáčení a přesný volnoběh pilového kotouče. Dobíhající pilové kotouče nesmí být zastavovány vnější silou. Posuv nástroje musí vždy probíhat postupně a souvisle, tzn. že je nutno zabránit trhavým řezným pohybům. Pilové kotouče čistěte v pravidelných intervalech pomocí prostředků k odstraňování pryskyřice. Při volnoběhu vykazuje pilový kotouč z tvrdokovu sníženou hladinu hluku. Při řezání však intenzita hluku závisí na použitém druhu dřeva. V případě neodborného zacházení nelze uplatnit záruku. Pilové kotouče znečištěné pryskyřicí rovněž nelze vyměnit v rámci záruky! 9.3 Výměna klínových řemenů Pokyny k výměně klínovým řemenů Při výměně klínových řemenů je vždy třeba vyměnit všechny klínové řemeny! Klínové řemeny je nutno nasadit volně. Pokud budou na řemenicích příliš napnuté, existuje nebezpečí, že dojde k jejich poškození a po krátké době se roztrhnou! Klínové řemeny musí být tak napnuté, že je lze tlakem palce prohnout cca 8 mm směrem do středu. Typy klínových řemenů Typ zařízení Řemen Množství (ks) Číslo položky WKE 7,5 XPA 1132 Lw 2 Z WKE 9 XPA 1140 Lw 2 Z WKE 5,5 XPA 1132 Lw 2 Z WE 5, WZ XPA 1800 Lw 2 Z WZE 5,5 WZE 7,5 WZE 9 XPA 1800 Lw / XPA 1132 Lw XPA 1800 Lw / XPA 1132 Lw XPA 1800 Lw / XPA 1140 Lw 2 Z / Z Z / Z Z / Z

32 Údržba Výměna klínových řemenů u pohonu elektromotorem Šroub se šestihrannou hlavou v kolébce motoru 2 Kolébka motoru 6 Kryt hřídele 3 Pojistná matice 7 Opěrný profil 5 Šroub se šestihrannou hlavou v ochranném plechu hřídele 4 Napínací šroub 8 Šroub se šestihrannou hlavou v opěrném profilu Uveďte kolébku a kryt pilového kotouče do polohy pro údržbu. Viz... Pilový kotouč [ 28] Odmontujte kryt hřídele. Uvolněte všechny čtyři šrouby se šestihrannou hlavou z kolébky motoru. Uvolněte pojistné matice obou napínacích šroubů. Otočením napínacího šroubu doleva se elektromotor zatlačí nahoru a uvolní klínové řemeny. Uvolněním obou šroubů se šestihrannou hlavou odmontujte levý opěrný profil. Sejměte staré klínové řemeny. Vyvlékněte klínové řemeny podle obrázku. Nasaďte nové klínové řemeny. Otočením napínacího šroubu doprava se motor přesune dolů a napne klínové řemeny. Klínové řemeny musí být tak napnuté, že je lze tlakem palce prohnout cca 8 mm směrem do středu. Zajistěte pojistné matice obou napínacích šroubů. Dotáhněte všechny čtyři šrouby se šestihrannou hlavou na kolébce motoru. Znovu namontujte levý opěrný profil. Zbývající sestavení: Postupujte v opačném pořadí, než je popsáno výše. Před uvedením do provozu musí být všechny bezpečnostní prvky namontovány na zařízení. 32

33 Údržba Výměna klínových řemenů u pohonu vývodovým hřídelem Kryt pilového kotouče 5 Spodní ochranný plech klínových řemenů 2 Šroub s vnitřním šestihranem krytu pilového kotouče 3 Horní ochranný plech klínových řemenů 4 Šroub se šestihrannou hlavou horního ochranného plechu klínových řemenů 6 Šroub se šestihrannou hlavou spodního ochranného plechu klínových řemenů 7 Šroub se šestihrannou hlavou u plechu převodovky 8 Klínový řemen Uvolněte oba šrouby s vnitřním šestihranem z krytu pilového kotouče a sklopte kryt dozadu. Uvolněte oba šrouby se šestihrannou hlavou z vývodového hřídele. Odklopte ochranný plech příslušného typu pohonu Šroub se šestihrannou hlavou u převodovky 2 Pojistná matice 3 Napínací šroub Uvolněte čtyři šrouby se šestihrannou hlavou z převodovky. Uvolněte pojistné matice obou napínacích šroubů. 33

34 Údržba Otočením napínacího šroubu doprava se převodovka posune dovnitř a uvolní klínové řemeny. Sejměte staré klínové řemeny. Nasaďte nové klínové řemeny. Otočením napínacího šroubu doleva se převodovka vysune ven a napne klínové řemeny. Viz... Napnutí klínových řemenů [ 27] Zajistěte pojistné matice obou napínacích šroubů. Dotáhněte čtyři šrouby se šestihrannou hlavou z převodového soukolí. Dotáhněte oba šrouby se šestihrannou hlavou u vývodového hřídele. Sklopte kryt pilového kotouče dopředu a zajistěte jej. Před uvedením do provozu musí být všechny bezpečnostní prvky namontovány na zařízení. 9.4 Výměna oleje Použitý olej musí být zlikvidován v souladu s ochranou životního prostředí. Informujte se o zákonných předpisech týkajících se ochrany životního prostředí Výměna převodového oleje První výměnu oleje je zapotřebí provést po 100 hodinách, každou další výměnu pak po 500 hodinách nebo po jednom roce provozu. 1 1 Šroub pro plnění oleje, pro kontrolu hladiny oleje, popř. pro vypouštění oleje Vyšroubujte šroub pro plnění oleje. Vysajte starý převodový olej (nejlépe pomocí stříkačky a vhodné hadice). Nalijte nový převodový olej. Zkontrolujte hladinu oleje a v případě potřeby převodový olej doplňte. Nasaďte znovu šroub pro plnění oleje. Celkový objem náplně 0,35 litru Doporučené převodové oleje Výrobce Druh oleje OMV Převodový olej MP SAE 85W-90 GENOL Převodový olej MP 90 FUCHS Titan Gear Hypoid SAE 90 34

35 Údržba Lze použít jakýkoli jiný převodový olej, který má třídu viskozity SAE Čištění Před pracemi na čištění zařízení bezpodmínečně vypněte pohon, zajistěte jej před opětovným zapnutím a nepovolaným uvedením do provozu! Odpojte zařízení od sítě! Za tím účelem vytáhněte zástrčku zařízení. Odpojte kloubový hřídel u traktoru. Před odpojením nastavte ruční plyn traktoru na minimum. Sejměte kloubový hřídel z traktoru. Pro zajištění optimální funkce čistěte zařízení v pravidelných intervalech. Nové zařízení (první 3 měsíce) myjte pouze houbou! V tomto období není lak ještě zcela vytvrzený a při čištění vysokotlakým mytím by mohlo dojít k jeho poškození. 35

36 Doplňkové vybavení 10 Doplňkové vybavení 10.1 Nástavec kolébky Nástavec kolébky 3 Upínací páka 2 Vybrání Tímto způsobem je možné pohodlně řezat delší dřevěné klády Přípojka pro odsávání pilin 1 1 Přípojka pro odsávání pilin Přípojka pro odsávání vznikajících pilin. 36

37 Odstraňování závad 11 Odstraňování závad Před odstraňováním závad na zařízení bezpodmínečně vypněte pohon, zajistěte jej před opětovným zapnutím a nepovolaným uvedením do provozu! Odpojte zařízení od sítě! Za tím účelem vytáhněte zástrčku zařízení. Odpojte kloubový hřídel u traktoru. Před odpojením nastavte ruční plyn traktoru na minimum. Sejměte kloubový hřídel z traktoru. Práce na elektrickém vybavení smějí provádět pouze školení elektrotechnici! Závada Možná příčina Odstranění Viz strana Elektromotor neběží nebo se často vypíná Vadné přívodní vedení Kontrola přívodního vedení elektrotechnickým odborníkem Viz [ 15] Jistič vypadává - příliš slabé jištění přívodního vedení Použití správných pojistek Spouští se ochrana motoru Použití silnějšího přívodního vedení Špatný směr otáčení Záměna dvou fází Elektromotor se nerozběhne Vadné pojistky na brzdové destičce brzdového spínače Zkontrolujte pojistky a v případě potřeby je vyměňte. Vypínač nefunguje Vadné přívodní vedení Kontrola přívodního vedení elektrotechnickým odborníkem Jistič vypadává - příliš slabé jištění přívodního vedení Vadná ochrana nebo motorový jistič Použití správných pojistek Přezkoušení nebo zaslání vypínače ke kontrole Viz [ 15] Nutnost vynaložení velké síly při řezání Tupý pilový kotouč Naostření pilového kotouče Viz [ 28] Uvolněný pilový kotouč Dotažení šestihranné matice na hnacím hřídeli Viz [ 28] Pryskyřicí znečištěný pilový kotouč Vyčištění pilového kotouče pomocí prostředků k odstraňování pryskyřice Zařízení je hlučné Příliš vysoké otáčky hřídele Dodržujte předepsané otáčky. Viz 37

38 Technické údaje 12 Technické údaje Typ WKE 7,5 WKE 9 WKE 5,5 Pohon Druh pohonu Elektromotor Elektromotor Elektromotor Výkon kw 7,5 S6 ** 9 S6 ** 5,5 S6 ** Napětí V Jištění A Otáčky motoru ot/min Otáčky vývodového hřídele Pilový kotouč Průměr pilového kotouče Minimální průměr dřeva Maximální průměr dřeva Upozornění ohledně hluku Hladina akustického tlaku Rozměry* ot/min mm cm cm db(a) Šířka cm Hloubka cm Výška cm Hmotnost kg Typ WE 5,5 WZ WZE 5,5 Pohon Druh pohonu Elektromotor Vývodový hřídel Vývodový hřídel / elektromotor Výkon kw 5,5 S6 ** 7,5 7,5 / 5,5 S6 ** Napětí V Jištění A Otáčky motoru ot/min Otáčky vývodového hřídele Pilový kotouč Průměr pilového kotouče Minimální průměr dřeva Maximální průměr dřeva Upozornění ohledně hluku Hladina akustického tlaku Rozměry* ot/min mm cm cm db(a) Šířka cm Hloubka cm Výška cm Hmotnost kg *...Uvedené rozměry a hmotnosti jsou orientační a platí pro základní vybavení. **...Provozní údaje S6: nepřetržitý periodický provoz s přerušovaným zatížením procentuální údaj je uveden na typovém štítku. 38

39 Technické údaje Typ WZE 7,5 WZE 9 Pohon Druh pohonu Vývodový hřídel / elektromotor Vývodový hřídel / elektromotor Výkon kw 7,5 / 7,5 S6 ** 7,5 / 9 S6 ** Napětí V Jištění A Otáčky motoru ot/min Otáčky vývodového hřídele Pilový kotouč Průměr pilového kotouče Minimální průměr dřeva Maximální průměr dřeva Upozornění ohledně hluku Hladina akustického tlaku Rozměry* ot/min mm cm 5 5 cm db(a) Šířka cm Hloubka cm Výška cm Hmotnost kg *...Uvedené rozměry a hmotnosti jsou orientační a platí pro základní vybavení. **...Provozní údaje S6: nepřetržitý periodický provoz s přerušovaným zatížením procentuální údaj je uveden na typovém štítku. 39

40 Servis 13 Servis POSCH výrobek Při objednávání náhradních dílů pro vaše zařízení se prosím obraťte přímo na vašeho místního prodejce. Pokud potřebujete seznam náhradních dílů pro vaše zařízení, můžete si jej zadáním sériového čísla kdykoli stáhnout na následující adrese: 40

41 Prohlášení o shodě ES Prohlášení o shodě ES Tímto prohlašujeme, že následně označené zařízení odpovídá na základě jeho koncepce a konstrukce příslušným základním bezpečnostním a zdravotním požadavkům evropské směrnice 2006/42/ES. Při jakékoli námi neschválené změně na zařízení ztrácí toto prohlášení svoji platnost. Kotoučová pila - Kolébková pila Č. položky: M1349G, M1350G, M1356G, M1361G, M1365G, M1370G, M1379G, M1389G Provedení: Sériové číslo: od A Pro dodržení bezpečnostních a zdravotních požadavků uvedených ve směrnicích ES byly zahrnuty následující normy: EN ISO Všeobecné zásady pro konstrukci EN ISO Zemědělské stroje Bezpečnost Všeobecné požadavky EN ISO Bezpečnost strojních zařízení Bezpečné vzdálenosti k zamezení dosahu k nebezpečným místům horními a dolními končetinami EN 349 Nejmenší mezery k zamezení stlačení částí lidského těla EN Elektrická zařízení strojů EN Bezpečnost dřevozpracujících strojů - kotoučové pily EN Bezpečnostně technické požadavky - pilové kotouče Interními opatřeními je zajištěno, že sériová zařízení vždy odpovídají aktuálním evropským směrnicím a použitým normám. Následovně uvedené, hlášené místo PZ.LSV (Zkušební a certifikační stanice sociálního zabezpečení pro zemědělství, lesy a zahradnictví / Prüf- und Zertifizierungsstelle der Sozialversicherung für Landwirtschaft, Forsten und Gartenbau, Weißenstraße 70 72, Kassel), registrováno pod registračním číslem 2157, provedla postup ES přezkoušení typu uvedený v příloze IX směrnice 2006/42/ES. Výrobek je identický se zkoušeným vzorovým zařízením, které získalo pod číslem LSV-EG-2010/131 certifikát ES přezkoušení typu a pod číslem LSV-GS-2010/133 certifikát o zkoušce bezpečnosti práce. Níže uvedený (jméno a adresa) podepisuje výše uvedené prohlášení o shodě ES a je zplnomocněn sestavit technické podklady. Leibnitz, dne Ing. Johann Tinnacher Obchodní ředitel Posch Gesellschaft m. b. H. Paul-Anton-Keller-Straße 40 A-8430 Leibnitz 41
