1 Provozní návod Stolní kotoučová pila s kolébkou D V00 *D0466-V00* Česky Copyright by Posch Gesellschaft m.b.h., Made in Austria

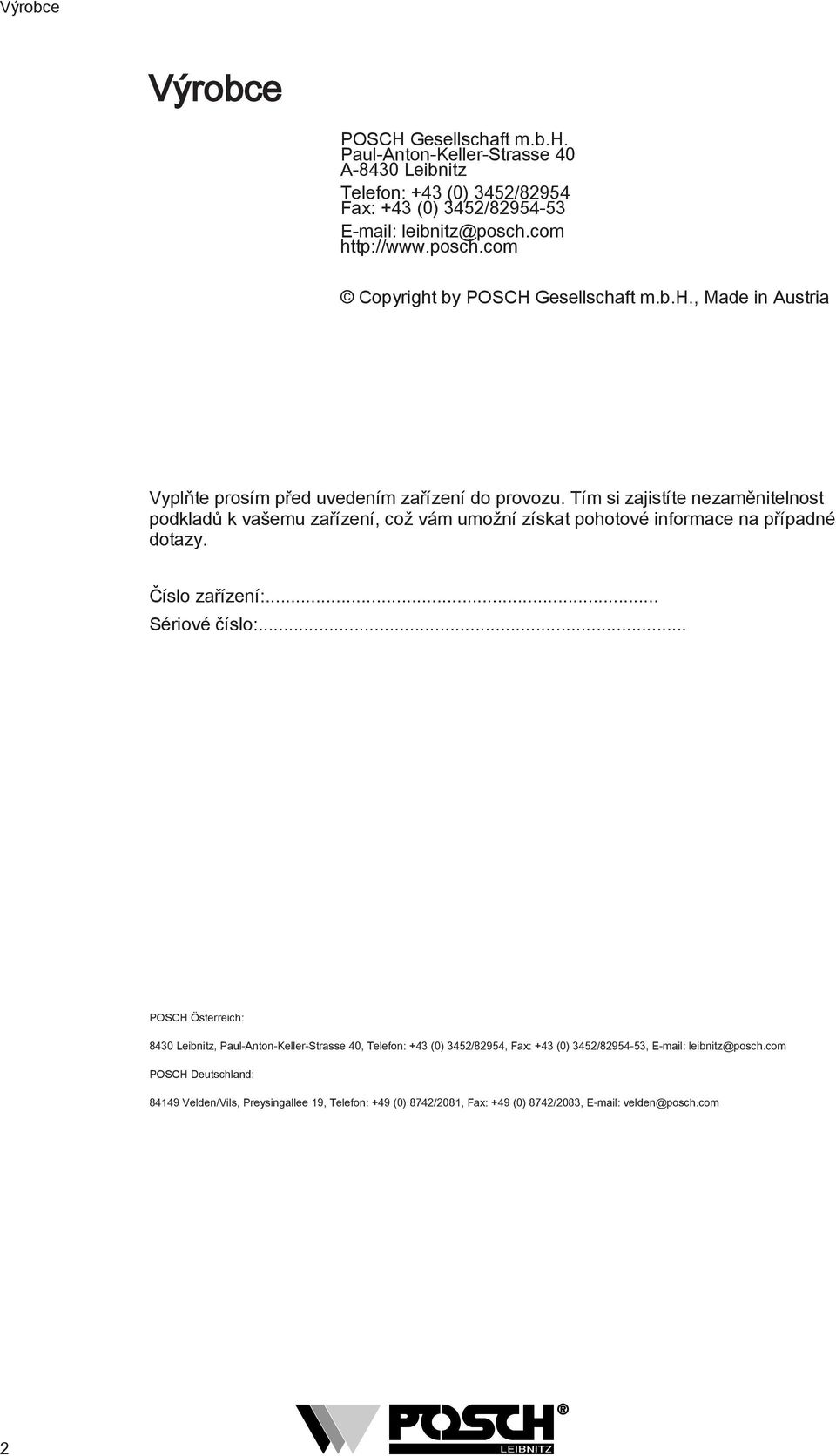

2 Výrobce Výrobce POSCH Gesellschaft m.b.h. Paul-Anton-Keller-Strasse 40 A-8430 Leibnitz Telefon: +43 (0) 345/8954 Fax: +43 (0) 345/ Copyright by POSCH Gesellschaft m.b.h., Made in Austria Vyplňte prosím před uvedením zařízení do provozu. Tím si zajistíte nezaměnitelnost podkladů k vašemu zařízení, což vám umožní získat pohotové informace na případné dotazy. Číslo zařízení:... Sériové číslo:... POSCH Österreich: 8430 Leibnitz, Paul-Anton-Keller-Strasse 40, Telefon: +43 (0) 345/8954, Fax: +43 (0) 345/ , leibnitz@posch.com POSCH Deutschland: 8449 Velden/Vils, Preysingallee 9, Telefon: +49 (0) 874/08, Fax: +49 (0) 874/083, velden@posch.com

3 Obsah Obsah Předmluva 5. Ochrana autorských práv 5. Záruka 5.3 Podmínky 5.4 Pojmy 5.5 Návod k obsluze 6 Bezpečnostní pokyny 7. Vysvětlení symbolů 7. Všeobecné bezpečnostní pokyny 8.3 Bezpečnostní pokyny pro řezání 8.4 Upozornění týkající se hluku 9.5 Jiná rizika 9.6 Předpisové použití 9.7 Neodborné používání 0 3 Všeobecné informace 3. Rozsah platnosti 3. Popis 3.3 Nejdůležitější části zařízení 3.4 Štítky a jejich význam Instalace 4 4 Uvedení do provozu 5 4. Pohon pomocí elektromotoru (typ E) 5 4. Pohon z traktoru přes kloubový hřídel (typ PZG) Pohon elektromotorem nebo kloubovým hřídelem 8 5 Ovládání 0 5. Pracovní postup 0 6 Vypnutí zařízení 3 7 Přeprava 4 7. Připevnění ochranného poklopu 4 7. Ruční přeprava Přeprava na tříbodovém závěsu traktoru Přeprava s podvozkem 5 8 Kontroly 6 8. Bezpečnostní prvky 6 8. Šroubové spoje 6 3

4 Obsah 8.3 Hladina oleje Pilový kotouč Napnutí klínových řemenů 7 9 Údržba 8 9. Mazání 8 9. Výměna oleje Pilový kotouč Výměna klínových řemenů Výměna koncového spínače u kombinovaného pohonu Brzdový kotouč u funkce zastavení Čištění 37 0 Speciální vybavení Traktorový podvozek (pro typy Z, ZE) 38 Doplňkové vybavení 39. Nástavec kolébky 39. Blokovací mechanizmus kolébky 39.3 Přípojka pro odsávání pilin 40 Odstraňování závad 4 3 Technické údaje 4 4 Servis 44 Prohlášení o shodě EG 45 4

5 Předmluva Předmluva Děkujeme za zakoupení našeho výrobku. Toto zařízení bylo vyrobeno v souladu s platnými evropskými normami a předpisy. V tomto návodu najdete instrukce pro správnou a bezpečnou práci a rovněž pro údržbu zařízení. Každá osoba, která je zodpovědná za přepravu, instalaci, uvedení do provozu, obsluhu a údržbu zařízení si musí přečíst a pochopit: návod k obsluze, bezpečnostní předpisy, bezpečnostní předpisy jednotlivých kapitol. Má-li být vyloučeno chybné používání a zajištěn bezporuchový provoz, je zapotřebí návod umístit tak, aby byl obsluhujícímu personálu neustále k dispozici.. Ochrana autorských práv Všechny podklady jsou chráněny autorským právem. Předávání podkladů třetím osobám, jejich rozmnožování (i jednotlivých částí) a sdělování obsahu třetím osobám je zakázáno, pokud to není výslovně povoleno.. Záruka Před uvedením zařízení do provozu pozorně přečtěte návod k obsluze! Za škody a závady vzniklé nedodržením pokynů v návodu k obsluze výrobce neodpovídá. Závady zařízení, které jsou předmětem záručního plnění, je nutné nahlásit ihned po jejich zjištění. Nárok na záruku zaniká např.: při neodborném používání, při použití nevhodného připojení a pohonů, které nejsou součástí zařízení, při použití neoriginálních spotřebních dílů a příslušenství, v případě přestavby zařízení, pokud nebyla výrobcem písemně schválena. Spotřební díly nejsou předmětem záručního plnění..3 Podmínky Informace o technických údajích, rozměrech, vyobrazeních zařízení a změnách bezpečnostně technických norem podléhají vývoji a nejsou proto v žádném případě závazné pro dodávku. Tiskové a obsahové chyby vyhrazeny..4 Pojmy Provozovatel Za provozovatele je považována osoba, která zařízení provozuje a správně používá, nebo osoba, která obsluhou zařízení pověřuje vhodné a poučené osoby. Obsluhující personál Obsluhujícím personálem (obsluhou) se rozumí osoba, která je provozovatelem pověřená obsluhou zařízení. 5

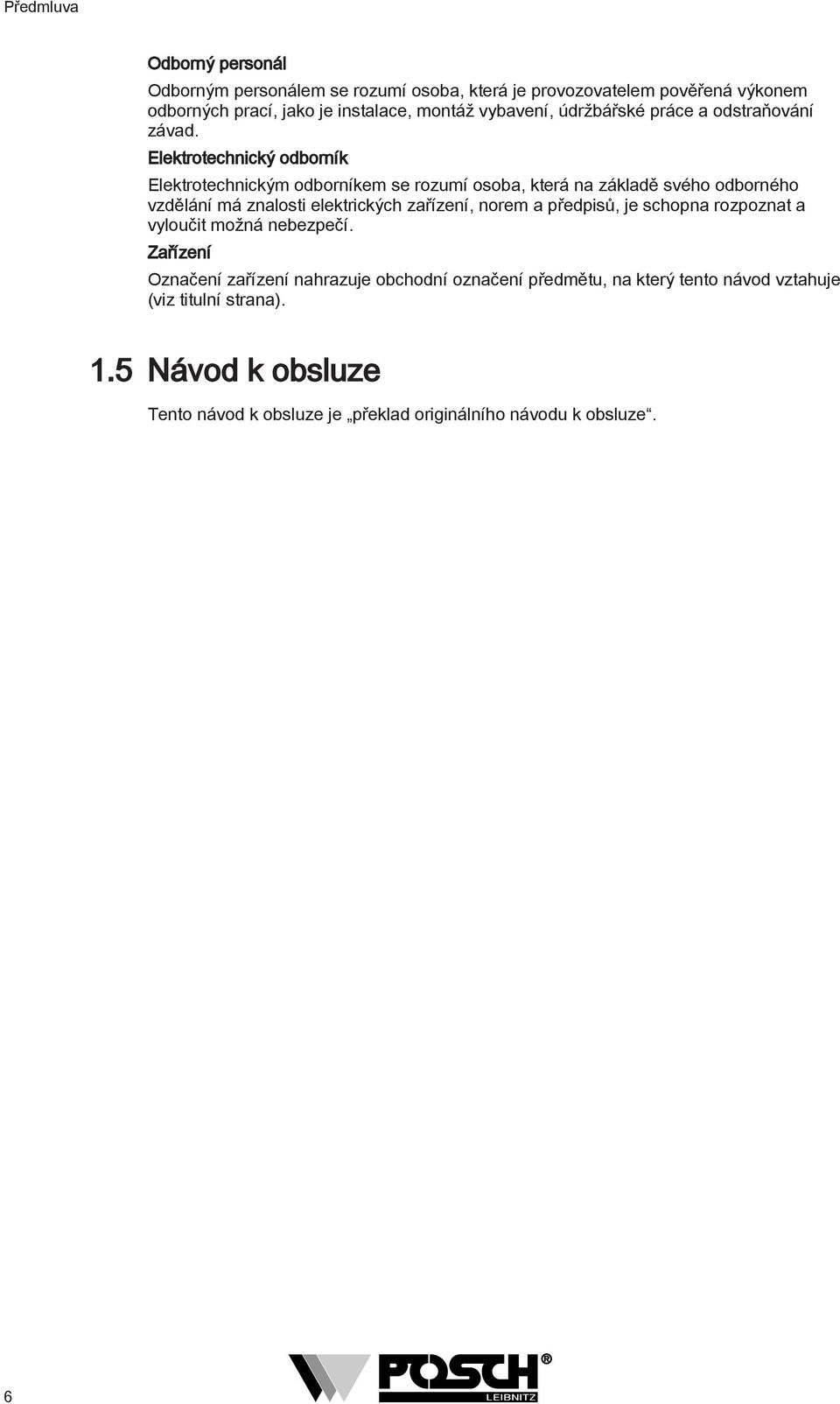

6 Předmluva Odborný personál Odborným personálem se rozumí osoba, která je provozovatelem pověřená výkonem odborných prací, jako je instalace, montáž vybavení, údržbářské práce a odstraňování závad. Elektrotechnický odborník Elektrotechnickým odborníkem se rozumí osoba, která na základě svého odborného vzdělání má znalosti elektrických zařízení, norem a předpisů, je schopna rozpoznat a vyloučit možná nebezpečí. Zařízení Označení zařízení nahrazuje obchodní označení předmětu, na který tento návod vztahuje (viz titulní strana)..5 Návod k obsluze Tento návod k obsluze je překlad originálního návodu k obsluze. 6

7 Bezpečnostní pokyny Bezpečnostní pokyny. Vysvětlení symbolů Následující symboly a upozornění v tomto návodu varují před možným poškozením zdraví osob a škodami na majetku a mohou vám pomoci během práce. Varování před nebezpečnými místy Upozornění týkající se bezpečnosti práce. Při jeho nedodržení vzniká nebezpečí ohrožení zdraví a života osob. Důsledně dodržujte tato upozornění a chovejte se obzvláště pozorně a opatrně. Varování před nebezpečným elektrickým napětím Dotyk se součástmi, které jsou pod napětím, může způsobit smrt. Kryty a ochranná zařízení elektrických součástí smí otevírat pouze školený elektrotechnik po předchozím odpojení zařízení od napětí. Varování před skřípnutím Nebezpečí poranění horních končetin přiskřípnutím. Varování před pořezáním Nebezpečí pořezání končetin. Upozornění Symbol pro správné používání zařízení. Nedodržení může vést k poruchám nebo poškození zařízení. Upozornění týkající se hluku Symbol oblasti výskytu vysoké hladiny hluku > 85 db (A). Zanedbání může vést k poruchám nebo poškození sluchu. 7

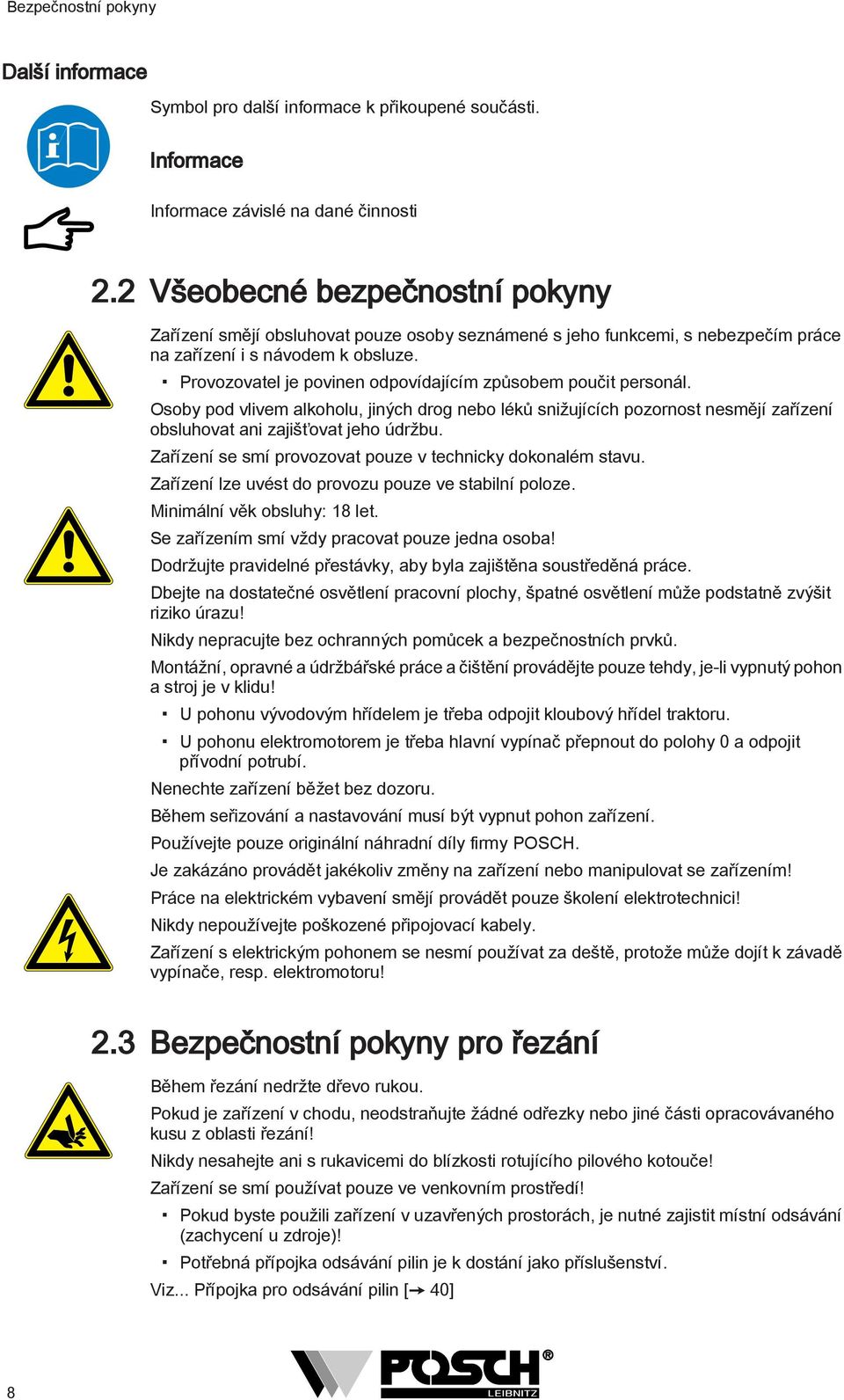

8 Bezpečnostní pokyny Další informace Symbol pro další informace k přikoupené součásti. Informace Informace závislé na dané činnosti. Všeobecné bezpečnostní pokyny Zařízení smějí obsluhovat pouze osoby seznámené s jeho funkcemi, s nebezpečím práce na zařízení i s návodem k obsluze. Provozovatel je povinen odpovídajícím způsobem poučit personál. Osoby pod vlivem alkoholu, jiných drog nebo léků snižujících pozornost nesmějí zařízení obsluhovat ani zajišťovat jeho údržbu. Zařízení se smí provozovat pouze v technicky dokonalém stavu. Zařízení lze uvést do provozu pouze ve stabilní poloze. Minimální věk obsluhy: 8 let. Se zařízením smí vždy pracovat pouze jedna osoba! Dodržujte pravidelné přestávky, aby byla zajištěna soustředěná práce. Dbejte na dostatečné osvětlení pracovní plochy, špatné osvětlení může podstatně zvýšit riziko úrazu! Nikdy nepracujte bez ochranných pomůcek a bezpečnostních prvků. Montážní, opravné a údržbářské práce a čištění provádějte pouze tehdy, je-li vypnutý pohon a stroj je v klidu! U pohonu vývodovým hřídelem je třeba odpojit kloubový hřídel traktoru. U pohonu elektromotorem je třeba hlavní vypínač přepnout do polohy 0 a odpojit přívodní potrubí. Nenechte zařízení běžet bez dozoru. Během seřizování a nastavování musí být vypnut pohon zařízení. Používejte pouze originální náhradní díly firmy POSCH. Je zakázáno provádět jakékoliv změny na zařízení nebo manipulovat se zařízením! Práce na elektrickém vybavení smějí provádět pouze školení elektrotechnici! Nikdy nepoužívejte poškozené připojovací kabely. Zařízení s elektrickým pohonem se nesmí používat za deště, protože může dojít k závadě vypínače, resp. elektromotoru!.3 Bezpečnostní pokyny pro řezání Během řezání nedržte dřevo rukou. Pokud je zařízení v chodu, neodstraňujte žádné odřezky nebo jiné části opracovávaného kusu z oblasti řezání! Nikdy nesahejte ani s rukavicemi do blízkosti rotujícího pilového kotouče! Zařízení se smí používat pouze ve venkovním prostředí! Pokud byste použili zařízení v uzavřených prostorách, je nutné zajistit místní odsávání (zachycení u zdroje)! Potřebná přípojka odsávání pilin je k dostání jako příslušenství. Viz... Přípojka pro odsávání pilin [ 40] 8

9 Bezpečnostní pokyny Zařízení musí být stále dobře udržované a zbavené odpadu, jako jsou např. piliny a odřezky dřeva! Při práci používejte ochranné brýle, popř. obličejový štít! Používejte ochranu dýchacích cest, aby se snížilo riziko vdechnutí škodlivého prachu. Během práce noste ochrannou obuv a přiléhavý oděv! Používejte pouze pilové kotouče, které jsou zkonstruovány ke snížení emitovaného hluku! Nepoužívejte poškozené nebo deformované pilové kotouče! Minimální průměr pilového kotouče Maximální průměr pilového kotouče Otvor 690 mm 700 mm 30 mm Smí se používat pouze pilové kotouče vyhovující normě EN 847-! Při vypnutí zařízení dávejte pozor na doběh nástrojů až do úplného zastavení!.4 Upozornění týkající se hluku Hladina akustického tlaku A na stanovišti obsluhy je 98 db(a), měřeno u ucha obsluhy. U zařízení s hřídelovým pohonem závisí hodnota hluku na pohonné jednotce. Proto je zapotřebí nosit sluchové chrániče. Udávané hodnoty jsou emisní hodnoty a nemusejí tedy představovat bezpečné hodnoty pro dané pracoviště. Ačkoli existuje vzájemný vztah mezi emisní a imisní hladinou, nelze z toho spolehlivě odvodit, zda jsou či nejsou nutná dodatečná bezpečnostní opatření. Faktory ovlivňující imisní hodnoty pro určité pracoviště obsahují i specifické vlivy na daném pracovišti, jiné zdroje hluku, například počet zařízení nebo jiné vedlejší okolnosti práce. Povolené hodnoty na pracovišti se mohou v různých zemích lišit. Tyto informace by však uživateli měly umožnit lepší odhad možného rizika a nebezpečí..5 Jiná rizika I v případě, že jsou dodrženy veškeré bezpečnostní předpisy a zařízení je správně používáno, existují ještě některá rizika: Dotyk s rotujícími součástmi nebo nástroji. Nebezpečí poranění odlétajícím zpracovávaným kusem nebo jeho částmi. Nebezpečí požáru při nedostatečné ventilaci motoru. Ohrožení sluchu při práci bez sluchátek. Selhání lidského faktoru (např. v důsledku nepřiměřené tělesné námahy, psychické únavy...) Každé zařízení je nebezpečné, při práci je zapotřebí dbát maximální opatrnosti. Bezpečnost práce závisí na obsluze!.6 Předpisové použití Zařízení Stolní kotoučová pila s kolébkou je vhodné výhradně pro řezání dřeva o průměru 5-4 cm a délce 0-00 cm. Zařízení se smí používat výhradně ke zpracování palivového nebo stavebního dřeva! 9

10 Bezpečnostní pokyny.7 Neodborné používání Jakékoliv jiné či neodborné používání, než je uvedeno v kapitole Předpisové použití, je výslovně zakázáno! 0

11 Všeobecné informace 3 Všeobecné informace 3. Rozsah platnosti Tento návod k obsluze je platný pro následující zařízení: Typ zařízení Č. položky * Označení - Typ Pohon MH Stolní kotoučová pila s kolébkou - TWKE 5,5 MH Stolní kotoučová pila s kolébkou - TWKE 7,5 M3H Stolní kotoučová pila s kolébkou - TWKE 9 M5H Stolní kotoučová pila s kolébkou - TWZ M7H Stolní kotoučová pila s kolébkou - TWZE 9 M8H Stolní kotoučová pila s kolébkou - TWZE 7,5 M9H Stolní kotoučová pila s kolébkou - TWZE 5,5 M30H Stolní kotoučová pila s kolébkou - TWE 5,5 *... Číslo položky zařízení je uvedeno na typovém štítku. Elektromotor Elektromotor Elektromotor Vývodový hřídel Vývodový hřídel / elektromotor Vývodový hřídel / elektromotor Vývodový hřídel / elektromotor Elektromotor Provedení...W S pilovým kotoučem z tvrdokovu (Widia) Zvláštní vybavení F00087 Traktorový podvozek Doplňkové vybavení F00074 F00008 F00079 F00070 Kolébkový blokovací mechanizmus Nástavec kolébky Přípojka pro odsávání pilin 00 mm počitadlo hodin pro zařízení s vývodovým hřídelem 3. Popis Zařízení Stolní kotoučová pila s kolébkou je určeno na přípravu palivového dřeva. Pomocí tohoto zařízení lze řezat palivové dřevo na kolébce a stavební dřevo na pevném stole. Zařízení je poháněno elektromotorem nebo vývodovým hřídelem. Práce na stole: Stavební dřevo se položí na stůl a ručně se posouvá přes pilový kotouč, tím dojde k jeho přeříznutí. Práce na kolébce: Palivové dřevo se pokládá do kolébky a ručně se posouvá na požadovanou řeznou délku. Dřevěný kmen se na podávací kolébce ručně přisune k pilovému kotouči a přeřízne se.

12 Všeobecné informace 3.3 Nejdůležitější části zařízení Sestava pro podélný řez 9 Elektromotor Ochranný kryt 0 Kolo 3 Stůl Pilový kotouč 4 Typový štítek Rukojeť kolébky 5 Přepravní rukojeť 3 Kolébka 6 Klíč k pilovému kotouči 4 Klapka kolébky 7 Stojan 5 Odblokování stolu 8 Přepínač/konektor

13 Všeobecné informace 3.4 Štítky a jejich význam x4 8 ø max = 700 mm ø min = 690 mm ø = 30 mm n max = 540 min - Z Z Z STOP 8 60 sec. 0 9 Z Z00 3 Noste ochrannou obuv! Pozor, pohybující se součásti! 3 Před uvedením zařízení do provozu je nutné přečíst si návod k obsluze! 4 Uvedení do provozu je dovoleno jen se všemi bezpečnostními zařízeními! Neotevírejte a neodstraňujte bezpečnostní zařízení za provozu! 5 Pracujte pouze sami! 6 Montážní, opravné a údržbářské práce a čištění provádějte pouze tehdy, je-li vypnutý pohon a stroj je v klidu! 7 Pozor, stroj dobíhá! 8 Noste ochranné rukavice! 9 Noste ochranné brýle a chrániče sluchu! 0 Zarážka ochranného poklopu podélného řezu Šířka klínu 8 mm Používejte posouvací tyč! 3 Maximální průměr pilového kotouče 4 Žádné řezání palivového dřeva 5 Maximální otáčky hřídele 3

14 Všeobecné informace 6 Směr otáčení vývodového hřídele 7 Mazací místo 8 Funkce zastavení pilového kotouče 9 Měnič fází 0 Výběr pohonu (ZE) Výběr pohonu (Z) Opětovné zapnutí je možné až po 60 sekundách! 3 Směr otáčení pilového kotouče 4 Odjištění stolu pomocí rukojeti 3.5 Instalace Zařízení lze uvést do provozu pouze ve stabilní poloze. Zařízení umístěte na vodorovnou volnou pracovní plochu. Zařízení musí stát přímo na zemi. Zařízení nesmí být podkládáno prkny, kovovými deskami atd. 4

15 Uvedení do provozu 4 Uvedení do provozu Před uvedením do provozu zkontrolujte funkci ochranných a bezpečnostních prvků. Před každým uvedením do provozu zkontrolujte řádné upevnění pilového kotouče! Pokud by během provozu došlo k závadě, je nutné okamžitě zastavit provoz zařízení! 4. Pohon pomocí elektromotoru (typ E) 4.. Zařízení s motorem na 400 V Zařízení se smí používat pouze v elektrickém obvodu s proudovým chráničem FI 30 ma nebo s přenosným osobním ochranným vypínačem (PRCD). Práce na elektrickém vybavení smějí provádět pouze školení elektrotechnici! Typ E5,5 Připojte zařízení k elektrické síti: Síťové napětí 400 V (50 Hz) Ochranný výkonový vypínač 6 A (vypínací charakteristika C) Pro přívod musí být použit kabel o minimálním průřezu,5 mm². Tento průřez kabelu představuje jen minimální požadavek, při delším přívodu musí velikost průřezu určit elektrotechnik. Stiskněte zelené zapínací tlačítko. Zelený tlačítkový spínač (ZAP) Červený tlačítkový spínač (VYP) Sledujte směr otáčení elektromotoru (viz šipka na motoru). Při nesprávném směru otáčení motoru: V zástrčce se nachází měnič fází, pomocí něhož můžete změnit směr otáčení motoru (destičku v zástrčce zatlačte šroubovákem a otočte o 80 ). Vzhledem k těsnému spojení může dojít k vytržení zástrčky CEE z tělesa vypínače. Správným opatřením je používání značkových zástrček a silikonového spreje. Na takové poškození přepínače se záruka nevztahuje. 5

16 Uvedení do provozu Typ E7,5 Připojte zařízení k elektrické síti: Síťové napětí 400 V (50 Hz) Ochranný výkonový vypínač 6 A (vypínací charakteristika C) Pro přívod musí být použit kabel o minimálním průřezu,5 mm². Tento průřez kabelu představuje jen minimální požadavek, při delším přívodu musí velikost průřezu určit elektrotechnik. Zapněte hlavní vypínač (na konektoru). Konektor Hlavní vypínač Zapněte přepínač elektromotoru: Nejprve přepněte přepínač do polohy Y a nechte rozběhnout motor. Potom přepněte přepínač do polohy trojúhelník. 3 Poloha 0 - VYP 3 Poloha trojúhelník Poloha hvězda Sledujte směr otáčení elektromotoru (viz šipka na motoru). Při nesprávném směru otáčení motoru: Postup jako u. typu. Typ E9 Připojte zařízení k elektrické síti: Síťové napětí 400 V (50 Hz) Ochranný výkonový vypínač 3 A (vypínací charakteristika C) Pro přívod musí být použit kabel o minimálním průřezu 6 mm². Tento průřez kabelu představuje jen minimální požadavek, při delším přívodu musí velikost průřezu určit elektrotechnik. Zapněte hlavní vypínač (na konektoru). 6

17 Uvedení do provozu Konektor Hlavní vypínač Zapněte přepínač elektromotoru: Nejprve přepněte přepínač do polohy Y a nechte rozběhnout motor. Potom přepněte přepínač do polohy trojúhelník. 3 Poloha 0 - VYP 3 Poloha trojúhelník Poloha hvězda Sledujte směr otáčení elektromotoru (viz šipka na motoru). Při nesprávném směru otáčení motoru: Přepólujte dvě fáze v konektoru. Změnu směru otáčení smí provádět pouze školený elektrotechnik. Brzdový spínač: Zapnutí během brzdění není možné. Po vypnutí zařízení se musí zařízení během 0 sekund zastavit. Pokud je brzdový spínač poškozený, nesmí být zařízení v žádném případě uvedeno do provozu! Pokud se zařízení po přetížení vypne, smí se znovu zapnout až po 60 sekundách. Vypínač se nesmí během 0 minut přepínat častěji než pětkrát! 4. Pohon z traktoru přes kloubový hřídel (typ PZG) Připevněte zařízení k tříbodovému závěsu traktoru. Nasaďte kloubový hřídel a zajistěte ho bezpečnostním řetězem. 7

18 Uvedení do provozu Hřídel traktoru se otáčí ve směru hodinových ručiček. Nastavte ruční plyn traktoru na minimum. Zvolna připojte hřídel traktoru a nechte rozběhnout zařízení. Nastavte požadované otáčky pomocí ručního plynu. Maximální otáčky hřídele: 540 ot/min Maximální otáčky hřídele se nesmí v žádném případě překročit, jinak se zvýší teplota oleje. To vede k předčasnému opotřebení a netěsnostem u čerpadla, válce a hydraulických vedení. Před opětovným odpojením kloubového hřídele musí být ruční plyn traktoru nastaven na minimum. Kloubový hřídel musí být uložen v zavěšeném stavu v závěsu kloubových hřídelů. Funkce zastavení Páka zastavení Funkci zastavení je třeba před zahájením práce zkontrolovat: Zatáhněte páku zastavení zpět, aby se přerušil pohon pilového kotouče. Brzda zastaví pilový kotouč během 0 sekund. Pokud je brzda poškozená, nesmí být zařízení uvedeno do provozu! Páka zastavení neslouží k častému zabrzdění pilového kotouče, ale smí se použít jen v případě bezprostředně hrozícího nebezpečí! 4.3 Pohon elektromotorem nebo kloubovým hřídelem Volicí páka 8

19 Uvedení do provozu Před uvedením zařízení do provozu je nutné zvolit požadovaný pohon. Nastavení typu pohonu: Poloha páky Vlevo Uprostřed Vpravo Pohon Zadní hřídel Elektromotor Boční hřídel Pokud je zařízení poháněno elektromotorem, musí být páka uprostřed. Není-li tomu tak, zařízení nelze zapnout. 9

20 Ovládání 5 Ovládání 5. Pracovní postup Se zařízením smí vždy pracovat pouze jedna osoba! Dbejte na to, aby se v dosahu zařízení nezdržovaly žádné další osoby. 5.. Pily na palivové dřevo s kolébkou 3 Klapka kolébky 3 Dolní odblokování stolu Stůl Odjistěte dolní odblokování stolu pomocí nářadí (např. šroubováku) (nutné kvůli směrnici o strojních zařízeních). Zvedněte stůl, až se zaaretuje. Vyklopte klapky kolébky na horní straně, až zapadnou. Uveďte kolébku do pracovní polohy. Uveďte zařízení do provozu. Viz... Uvedení do provozu [ 5] Vložte dřevo do dlouhé strany kolébky. Nerovné dřevo je třeba otočit zakřivenou stranou ke štěrbině pilového kotouče, aby se předešlo převrácení a zaklínění dřeva při řezání. Veďte kolébku pomocí rukojeti k pilovému kotouči a přeřízněte dřevo. Při řezání netlačte příliš silně, aby příliš nepoklesly otáčky pilového kotouče. To by vedlo k přetížení motoru a jeho vypnutí motorovým jističem. Pokud motorový jistič motor vypne, nesmí se motor ihned zase zapnout. Smí se znovu zapnout, až se zchladí na povrchovou teplotu cca 30 C. Po odříznutí zase vraťte kolébku zpět do výchozí polohy. 0

21 Ovládání 5.. Přestavba do polohy stolu Před přestavbou zařízení bezpodmínečně vypněte pohon! Odpojte zařízení od sítě! Za tím účelem vytáhněte zástrčku zařízení. Klapka kolébky Západka kolébky Obě kolébkové klapky vyklopte do zásobníku dřeva. Za tím účelem pomocí nářadí (např. šroubováku) nadzdvihněte západku kolébky, aby se odblokovaly kolébkové klapky (nutné kvůli směrnici o strojních zařízeních). Stůl trochu nadzdvihněte, vytáhněte horní odblokování (stůl se uvolní) a spusťte stůl na kolébku. Stůl Horní odblokování stolu Při práci s nastaveným stolem musí být namontován ochranný poklop pro podélný řez

22 Ovládání Šroub s hvězdicovým kolečkem 4 Drážka Zarážka ochranného poklopu 5 Seřizovací šroub 3 Křídlová matice Uvolněte šroub s hvězdicovým kolečkem. Zcela vytáhněte zarážku ochranného poklopu z drážky. Šroub s hvězdicovým kolečkem opět utáhněte. Uvolněte křídlovou matici. Pomocí seřizovacího šroubu nastavte požadovanou tloušťku dřeva. Zajistěte křídlovou matici Podélné řezání 3 4 Ochranný kryt 3 Posouvací tyč Doraz podélného posuvu 4 Svěrací šroub Posuňte doraz podélného posuvu na požadovanou šířku dřeva a připevněte svěracím šroubem. Doraz podélného posuvu můžete namontovat vlevo nebo vpravo od pilového kotouče. Položte prkno na stůl a tlačte proti pilovému kotouči. Při podélném řezání používejte doraz podélného posuvu a posouvací tyč! Maximální řezná výška: 3,5 cm 5..4 Pokyny pro řezání Při odstraňování případného zablokování musí být pohon vždy vypnutý! Není dovoleno nasazení. osoby za účelem bočního plnění!

23 Vypnutí zařízení 6 Vypnutí zařízení Pohon pomocí elektromotoru (Typ E) Nastavte přepínač do polohy 0. Pohon z traktoru přes kloubový hřídel (typ PZG) Odpojte kloubový hřídel u traktoru. Před odpojením nastavte ruční plyn traktoru na minimum. 3

24 Přeprava 7 Přeprava Před přepravou bezpodmínečně vypněte pohon! Odpojte zařízení od sítě! Za tím účelem vytáhněte zástrčku zařízení. Odpojte kloubový hřídel u traktoru. Před odpojením nastavte ruční plyn traktoru na minimum. Při vypnutí zařízení dávejte pozor na doběh pilového kotouče až do úplného zastavení! 7. Připevnění ochranného poklopu Šroub s hvězdicovým kolečkem 4 Drážka Zarážka ochranného poklopu 5 Seřizovací šroub 3 Křídlová matice Během přepravy musí být ochranný poklop připevněný. Uvolněte šroub s hvězdicovým kolečkem. Posuňte zarážku ochranného poklopu do drážky. Šroub s hvězdicovým kolečkem opět utáhněte. Pomocí seřizovacího šroubu spusťte ochranný poklop na stůl. Zajistěte křídlovou matici. 7. Ruční přeprava Přepravní rukojeť Západka Vyklopte přepravní rukojeť nahoru a zajistěte ji západkou, nadzdvihněte a přemístěte zařízení. 4

25 Přeprava 7.3 Přeprava na tříbodovém závěsu traktoru Připevněte zařízení k tříbodovému závěsu a nadzdvihněte je pomocí hydrauliky traktoru. Pokud je zadní osvětlení traktoru zakryté, je nutné na zadní stranu zařízení připevnit koncové osvětlení (např. magnetickou či nasazovací konzoli apod.). Při přepravě na veřejných komunikacích dodržujte pravidla silničního provozu. Maximální přepravní rychlost: 5 km/h Po odpojení od traktoru musí být zařízení postaveno na rovném a pevném místě. 7.4 Přeprava s podvozkem Traktorový podvozek Zavěste oj na tažné vozidlo. Zasuňte podpěrnou nohu. Zkontrolujte tlak v pneumatikách maximálně 3,5 barů. Při přepravě na veřejných komunikacích dodržujte pravidla silničního provozu. Maximální přepravní rychlost: 6 km/h (0 km/h) dodržujte místní předpisy! Po odpojení od tažného vozidla musí být zařízení postaveno na vodorovném a pevném místě. 5

26 Kontroly 8 Kontroly Před kontrolními pracemi na zařízení bezpodmínečně vypněte pohon! Odpojte zařízení od sítě! Za tím účelem vytáhněte zástrčku zařízení. Odpojte kloubový hřídel u traktoru. Před odpojením nastavte ruční plyn traktoru na minimum. Sejměte kloubový hřídel z traktoru. Při vypnutí zařízení dávejte pozor na doběh pilového kotouče až do úplného zastavení! 8. Bezpečnostní prvky Na zařízení musejí být vždy všechny bezpečnostní prvky (kryty, ochranné mříže atd.)! 8. Šroubové spoje Po první hodině provozu dotáhněte všechny šrouby a matice. Po každých dalších 00 hodinách provozu dotáhněte všechny šrouby a matice. Nahraďte ztracené šrouby a matice. 8.3 Hladina oleje Chcete-li zkontrolovat hladinu oleje, postavte zařízení na vodorovnou plochu Stav převodového oleje Šroub pro plnění oleje, pro kontrolu hladiny oleje, popř. pro vypouštění oleje Pokud olej ve vodorovné poloze vytéká z otvoru šroubu pro kontrolu hladiny oleje, je stav oleje maximální. Pokud je hladina oleje pod otvorem, je stav oleje minimální. V takovém případě je třeba ihned doplnit převodový olej. Viz... Výměna převodového oleje [ 8] 6

27 Kontroly 8.4 Pilový kotouč Před každým uvedením do provozu zkontrolujte řádné upevnění pilového kotouče! Před každým uvedením do provozu zkontrolujte rovněž opotřebení a poškození pilového kotouče, v případě potřeby jej naostřete nebo vyměňte. 8.5 Napnutí klínových řemenů Klínové řemeny musí být tak napnuté, že je lze tlakem palce prohnout cca 8 mm směrem do středu. Viz... Výměna klínových řemenů [ 33] 7

28 Údržba 9 Údržba Před údržbářskými pracemi na zařízení bezpodmínečně vypněte pohon! Odpojte zařízení od sítě! Za tím účelem vytáhněte zástrčku zařízení. Odpojte kloubový hřídel u traktoru. Před odpojením nastavte ruční plyn traktoru na minimum. Sejměte kloubový hřídel z traktoru. Práce na elektrickém vybavení smějí provádět pouze školení elektrotechnici! Nikdy nepracujte bez ochranných pomůcek a bezpečnostních prvků. Používejte pouze originální náhradní díly firmy POSCH. 9. Mazání Zaolejované a mastné díly a rovněž upotřebené oleje likvidujte podle zákonných předpisů. 9.. Schéma mazání 3 Interval mazání Poz. Co / místo Týdně (po každých 40 hodinách provozu podle použití i v kratším intervalu) Pilový kotouč se maže olejem proti korozi U centrální mazací lišty Ročně 3 Trubkové ložisko kolébky (domazání) Mazací místa jsou označena symbolem mazničky. 9. Výměna oleje Použitý olej musí být zlikvidován v souladu s ochranou životního prostředí. Informujte se o zákonných předpisech týkajících se ochrany životního prostředí. 9.. Výměna převodového oleje První výměnu oleje je zapotřebí provést po 00 hodinách, každou další výměnu pak po 500 hodinách nebo po jednom roce provozu. 8

29 Údržba Šroub pro plnění oleje, pro kontrolu hladiny oleje, popř. pro vypouštění oleje Vyšroubujte šroub pro plnění oleje. Vysajte starý převodový olej (nejlépe pomocí stříkačky a vhodné hadice). Nalijte nový převodový olej. Zkontrolujte hladinu oleje a v případě potřeby převodový olej doplňte. Nasaďte znovu šroub pro plnění oleje. Celkový objem náplně 0,35 litru 9... Doporučené převodové oleje Výrobce Druh oleje OMV Převodový olej MP SAE 85W-90 GENOL Převodový olej MP 90 FUCHS Titan Gear Hypoid SAE 90 Lze použít jakýkoli jiný převodový olej, který má třídu viskozity SAE Pilový kotouč Při manipulaci s pilovým kotoučem noste ochranné rukavice! Používejte pouze pilové kotouče POSCH v zesíleném provedení, standardní pilové kotouče jsou příliš slabé a představují bezpečnostní riziko! Dodržujte maximální počet otáček pilového kotouče udávaný výrobcem! 9

30 Údržba 9.3. Výměna pilového kotouče Odblokování stolu 5 Upínací příruba Pilový kotouč 6 Klíč k upínací přírubě 3 Klíč k pilovému kotouči 7 Klapka kolébky 4 Upínací matice Zvedněte stůl zcela nahoru, až bude ve svislé poloze (druhé zablokování). Při prvním zablokování stolu vyvlékněte odblokování. Obě kolébkové klapky vyklopte do zásobníku dřeva. Přidržte hřídel pilového kotouče klíčem k upínací přírubě a pomocí klíče k pilovému kotouči uvolněte upínací matici. Sejměte upínací přírubu a pilový kotouč. Nasaďte nový kotouč a dotáhněte ho. Upínací matice musí být našroubovaná zase tak, jak byla dříve. Nasaďte pilový kotouč tak, aby zuby byly nakloněny ve směru otáčení (viz šipka). Sestavení: Postupujte v opačném pořadí, než je popsáno výše Doporučený pilový kotouč Č. položky Průměr Otvor Zuby Typ Z mm 30 mm 56 Legované chromem Z mm 30 mm 56 Chrom-vanad Z mm 30 mm 84 Tvrdokov (slinuté karbidy) Doporučené pilové kotouče pro podélný řez Č. položky Průměr Otvor Zuby Typ Z mm 30 mm 80 Legované chromem Z mm 30 mm 80 Legované chromem 30

31 Údržba Smí se používat pouze pilové kotouče vyhovující normě EN 847-! Jištění pilového kotouče Ve shodě s normou EN je pilový kotouč jištěn pomocí Hliníkové vložky. Tyto vložky jsou spotřební díly a měly by se vyměnit, jakmile budou opotřebené Velikost štípacího klínu Používejte vždy správnou velikost štípacího klínu! Pilový kotouč průměr Štípací klín podle DIN mm 700 mm 70 x 4 Zkontrolujte správné nastavení štípacího klínu. Vzdálenost mezi štípacím klínem a pilovým kotoučem je: minimálně 3 mm maximálně 8 mm 9.3. Naostření pilového kotouče Pilové kotouče by se měly ostřit pouze v odborné provozovně, aby se dosáhlo optimální ostrosti. 3

32 Údržba Pilový kotouč z chrom-vanadové oceli T Při ostření pilového kotouče je třeba dbát, aby původní hloubka T zůstala stejná. Zároveň je zapotřebí vybrousit paty zubů. Tupé pilové kotouče se mohou přehřívat! Důsledkem by byly trhliny v pilovém kotouči. Rozvádění zubů pilového kotouče 3 Alespoň ¼ tloušťky kotouče 3 Tloušťka kotouče Až maximálně ½ tloušťky kotouče Nesprávně rozvedené zuby způsobují přehřátí pilového kotouče! Důsledkem by byly trhliny v pilovém kotouči. Pilový kotouč z tvrdokovu Pokyny k používání pilových kotoučů z tvrdokovu Pilové kotouče z tvrdokovu se vyznačují vysokou životností. Tyto pilové kotouče jsou velice kvalitní strojní nástroje, proto je vždy nutné zacházet s nimi odpovídajícím způsobem. Osazení tvrdokovem je z důvodu mimořádné tvrdosti nutno chránit před vylamováním. Neodborné skladování může vést k poškození hrotů zubů. Pilový kotouč pokládejte na pěnovou gumu nebo podobnou podložku. Neřežte hřebíky, kovové svorky apod., které se mohou nacházet ve dřevě. Pilový kotouč nesmí být vystavován úderům nebo nárazům. Před zapnutím motoru ověřte správný směr otáčení a přesný volnoběh pilového kotouče. Dobíhající pilové kotouče nesmí být zastavovány vnější silou. Posuv nástroje musí vždy probíhat postupně a souvisle, tzn. že je nutno zabránit trhavým řezným pohybům. 3

33 Údržba Pilové kotouče čistěte v pravidelných intervalech pomocí prostředků k odstraňování pryskyřice. Při volnoběhu vykazuje pilový kotouč z tvrdokovu sníženou hladinu hluku. Při řezání však intenzita hluku závisí na použitém druhu dřeva. V případě neodborného zacházení nelze uplatnit záruku. Pilové kotouče znečištěné pryskyřicí rovněž nelze vyměnit v rámci záruky! 9.4 Výměna klínových řemenů 9.4. Pokyny k výměně klínovým řemenů Při výměně klínových řemenů je vždy třeba vyměnit všechny klínové řemeny! Klínové řemeny je nutno nasadit volně. Pokud budou na řemenicích příliš napnuté, existuje nebezpečí, že dojde k jejich poškození a po krátké době se roztrhnou! Klínové řemeny musí být tak napnuté, že je lze tlakem palce prohnout cca 8 mm směrem do středu Typy klínových řemenů Typ zařízení Řemen Množství (ks) Číslo položky TWKE 5,5 XPA 3 Lw Z TWKE 7,5 XPA 3 Lw Z TWKE 9 XPA 40 Lw Z TWZ XPA 800 Lw Z94090 TWZE 9 TWZE 7,5 TWZE 5,5 XPA 800 Lw / XPA 40 Lw XPA 800 Lw / XPA 3 Lw XPA 800 Lw / XPA 3 Lw Z94090 / Z Z94090 / Z Z94090 / Z TWE 5,

34 Údržba 9.4. Výměna klínových řemenů u elektropohonu Šroub se šestihrannou hlavou 8 Klínové řemeny Ochranný plech klínových řemenů 9 Pojistná matice 3 Upínací matice 0 Napínací šroub 4 Upínací příruba Elektromotor 5 Pilový kotouč Opěrný profil 6 Šroub se šestihrannou hlavou v kolébce motoru 7 Kolébka motoru 3 Šroub se šestihrannou hlavou v nosném plechu Uvolněte šrouby se šestihrannou hlavou z obou ochranných plechů klínových řemenů a sejměte oba ochranné plechy. Přidržte hřídel pilového kotouče klíčem k upínací přírubě a pomocí klíče k pilovému kotouči uvolněte upínací matici. Sejměte upínací přírubu a pilový kotouč. Uvolněte všechny čtyři šrouby se šestihrannou hlavou z kolébky motoru. Uvolněte pojistné matice obou napínacích šroubů. Otáčejte napínacím šroubem doleva, až se elektromotor zvedne nahoru. Uvolněním obou šroubů se šestihrannou hlavou odmontujte pravý opěrný profil. Sejměte staré klínové řemeny. Klínové řemeny se musí vyvlékat přes pravou stranu uložení. Nasaďte nové klínové řemeny. Otáčejte napínacím šroubem doprava. Motor se spustí dolů a napne klínové řemeny. Zajistěte pojistné matice obou napínacích šroubů. Dotáhněte všechny čtyři šrouby se šestihrannou hlavou na kolébce motoru. Přišroubujte znovu pravý nosný plech ke stojanu. Namontujte pilový kotouč na hnací hřídel a zajistěte upínací maticí. Přišroubujte ochranné plechy klínových řemenů ke stojanu. Před uvedením do provozu musí být všechny bezpečnostní prvky namontovány na zařízení. 34

35 Údržba Výměna klínových řemenů u pohonu vývodovým hřídelem Šroub ochranné plechy klínových řemenů 5 Pojistná matice Ochranný plech klínových řemenů 6 Napínací šroub 3 Jednotka zastavení 7 Klínový řemen 4 Šroub s vnitřním šestihranem Uvolněte šrouby se šestihrannou hlavou z obou ochranných plechů klínových řemenů a sejměte oba ochranné plechy. Odmontujte jednotku zastavení. Uvolněte šroub s vnitřním šestihranem volicí páky. Uvolněte pojistné matice obou napínacích šroubů. Otáčejte rovnoměrně napínacím šroubem doleva, až se klínové řemeny povolí. Sejměte staré klínové řemeny. Nasaďte nové klínové řemeny. Otáčejte napínacím šroubem doprava, až se převodovka zatáhne a klínové řemeny napnou. Zajistěte pojistné matice obou napínacích šroubů. Dotáhněte šroub s vnitřním šestihranem volicí páky. Namontujte jednotku zastavení. 35

36 Údržba 3 Jednotka zastavení 3 Řemenice Brzdový kotouč Dbejte, aby mezi brzdovým kotoučem a řemenicí byla vzdálenost alespoň 0 mm. Přišroubujte ochranné plechy klínových řemenů ke stojanu. Před uvedením do provozu musí být všechny bezpečnostní prvky namontovány na zařízení Výměna klínových řemenů u kombinovaného pohonu Viz... Výměna klínových řemenů u elektropohonu [ 34] Výměna klínových řemenů u pohonu [ 35] vývodovým hřídelem 9.5 Výměna koncového spínače u kombinovaného pohonu 3 Páka zastavení 3 Šroub s válcovou hlavou Koncový spínač Stisknutím páky zastavení se pomocí koncového spínače vytvoří kontakt k přepínači. Teprve tím se zapne elektromotor. Pokud není možné zapnout elektromotor, může být koncový spínač nesprávně nastavený. Uvolněte šrouby s válcovou hlavou a upravte nastavení koncového spínače. 36

37 Údržba 9.6 Brzdový kotouč u funkce zastavení 3 4 Páka zastavení 3 Řemenice Brzdový kotouč 4 Zápustný šroub Po zatažení páky zastavení zpět zabrzdí brzdový kotouč během 0 sekund hnací hřídel. Údržba: Brzdový kotouč a brzdnou plochu řemenice občas vyčistěte nitroředidlem od brzdového prachu a zbytků maziva. Pokud jsou zápustné šrouby opotřebené a vyčnívají, je třeba brzdový kotouč vyměnit. 9.7 Čištění Před čištěním zařízení bezpodmínečně vypněte pohon! Odpojte zařízení od sítě! Za tím účelem vytáhněte zástrčku zařízení. Odpojte kloubový hřídel u traktoru. Před odpojením nastavte ruční plyn traktoru na minimum. Sejměte kloubový hřídel z traktoru. Pro zajištění optimální funkce čistěte zařízení v pravidelných intervalech. Nové zařízení (první 3 měsíce) myjte pouze houbou! V tomto období není lak ještě zcela vytvrzený a při čištění vysokotlakým mytím by mohlo dojít k jeho poškození. 37

38 Speciální vybavení 0 Speciální vybavení 0. Traktorový podvozek (pro typy Z, ZE) Oj Podpěrná noha Jednoduchý traktorový podvozek pro přepravu zařízení. Přeprava: Viz...Přeprava s podvozkem [ 5] 38

39 Doplňkové vybavení Doplňkové vybavení. Nástavec kolébky 3 Nástavec kolébky 3 Upínací páka Vybrání Tímto způsobem je možné pohodlně řezat delší dřevěné klády.. Blokovací mechanizmus kolébky Pracovní poloha: Nadzdvihněte západku kolébky a vyklopte kolébku směrem ven. Nastavení pro přepravu: Připevněte kolébku pomocí západky ke stojanu. 39

40 Doplňkové vybavení.3 Přípojka pro odsávání pilin Přípojka pro odsávání pilin Přípojka pro odsávání vznikajících pilin. 40

41 Odstraňování závad Odstraňování závad Před odstraňováním závad na zařízení bezpodmínečně vypněte pohon! Odpojte zařízení od sítě! Za tím účelem vytáhněte zástrčku zařízení. Odpojte kloubový hřídel u traktoru. Před odpojením nastavte ruční plyn traktoru na minimum. Sejměte kloubový hřídel z traktoru. Práce na elektrickém vybavení smějí provádět pouze školení elektrotechnici! Závada Možná příčina Odstranění Viz strana Elektromotor neběží nebo se často vypíná Vadné přívodní vedení Kontrola přívodního vedení elektrotechnickým odborníkem Viz [ 5] Jistič vypadává - příliš slabé jištění přívodního vedení Použití správných pojistek Spouští se ochrana motoru Použití silnějšího přívodního vedení Špatný směr otáčení Záměna dvou fází Elektromotor se nerozběhne Vadné pojistky na brzdové destičce brzdového spínače Zkontrolujte pojistky a v případě potřeby je vyměňte. Vypínač nefunguje Vadné přívodní vedení Kontrola přívodního vedení elektrotechnickým odborníkem Jistič vypadává - příliš slabé jištění přívodního vedení Vadná ochrana nebo motorový jistič Kontrola přívodního vedení elektrotechnickým odborníkem Přezkoušení nebo zaslání vypínače ke kontrole Viz [ 5] Brzdová destička nebrzdí Brzdová destička je pokryta prachem Vyčistěte brzdovou destičku. Viz [ 37] Brzdová destička je opotřebená Vyměňte brzdovou destičku. Nutnost vynaložení velké síly při řezání Tupý pilový kotouč Naostření pilového kotouče Viz [ 9] Uvolněný pilový kotouč Dotažení šestihranné matice na hnacím hřídeli Viz [ 9] Pryskyřicí znečištěný pilový kotouč Vyčištění pilového kotouče pomocí prostředků k odstraňování pryskyřice Zařízení je hlučné Příliš vysoké otáčky hřídele Dodržujte předepsané otáčky. Viz [ 7] 4

42 Technické údaje 3 Technické údaje Typ TWKE 5,5 TWKE 7,5 TWKE 9 Pohon Druh pohonu Elektromotor Elektromotor Elektromotor Výkon kw 5,5 S6 ** 7,5 S6 ** 9 S6 ** Napětí V Jištění A Otáčky motoru ot/min Otáčky vývodového hřídele Pilový kotouč Průměr pilového kotouče Minimální průměr dřeva Maximální průměr dřeva Upozornění týkající se hluku ot/min mm cm cm Hladina zvuku db(a) Rozměry * Šířka cm Hloubka cm Výška cm Hmotnost kg Typ TWZ TWZE 9 TWZE 7,5 Pohon Druh pohonu Vývodový hřídel Vývodový hřídel / elektromotor Vývodový hřídel / elektromotor Výkon kw 7,5 7,5 / 9 S6 ** 7,5 / 7,5 S6 ** Napětí V Jištění A Otáčky motoru ot/min Otáčky vývodového hřídele Pilový kotouč Průměr pilového kotouče Minimální průměr dřeva Maximální průměr dřeva Upozornění týkající se hluku ot/min mm cm cm Hladina zvuku db(a) Rozměry * Šířka cm Hloubka cm Výška cm Hmotnost kg *...Uvedené rozměry a hmotnosti jsou orientační a platí pro základní vybavení. **...Provozní údaje S6: nepřetržitý periodický provoz s přerušovaným zatížením procentuální údaj je uveden na typovém štítku. 4

43 Technické údaje Typ TWZE 5,5 TWE 5,5 Pohon Druh pohonu Vývodový hřídel / elektromotor Elektromotor Výkon kw 7,5 / 5,5 S6 ** 5,5 S6 ** Napětí V Jištění A 6 6 Otáčky motoru ot/min Otáčky vývodového hřídele Pilový kotouč Průměr pilového kotouče Minimální průměr dřeva Maximální průměr dřeva Upozornění týkající se hluku ot/min mm cm 5 5 cm 4 4 Hladina zvuku db(a) Rozměry * Šířka cm Hloubka cm Výška cm 0 0 Hmotnost kg *...Uvedené rozměry a hmotnosti jsou orientační a platí pro základní vybavení. **...Provozní údaje S6: nepřetržitý periodický provoz s přerušovaným zatížením procentuální údaj je uveden na typovém štítku. 43

44 Servis 4 Servis POSCH výrobek Při objednávání náhradních dílů pro vaše zařízení se prosím obraťte přímo na vašeho místního prodejce. Pokud potřebujete seznam náhradních dílů pro vaše zařízení, můžete si jej zadáním sériového čísla kdykoli stáhnout na následující adrese: 44

45 Prohlášení o shodě EG Prohlášení o shodě EG Tímto prohlašujeme, že následně označené zařízení odpovídá na základě jeho koncepce a konstrukce příslušným základním bezpečnostním a zdravotním požadavkům evropské směrnice 006/4/ES. Zařízení dále odpovídá směrnici Evropského parlamentu a Rady 006/95/ES ze dne. prosince 006 o harmonizaci právních předpisů členských států týkajících se elektrických zařízení určených pro používání v určitých mezích napětí a směrnici Rady 004/08/ES ze dne 5. prosince 004 o sbližování právních předpisů členských států týkajících se elektromagnetické kompatibility. Při jakékoli námi neschválené změně na zařízení ztrácí toto prohlášení svoji platnost. Kotoučová pila - Stolní kotoučová pila s kolébkou Č. položky: MH, MH, M3H, M5H, M7H, M8H, M9H, M30H Sériové číslo: od 03 00A Pro dodržení bezpečnostních a zdravotních požadavků uvedených ve směrnicích ES byly zahrnuty následující normy: EN ISO 00 Všeobecné zásady pro konstrukci EN ISO 454- Zemědělské stroje Bezpečnost Všeobecné požadavky EN ISO 3857 Bezpečnost strojních zařízení Bezpečné vzdálenosti k zamezení dosahu k nebezpečným místům horními a dolními končetinami EN 349 Nejmenší mezery k zamezení stlačení částí lidského těla EN Elektrická zařízení strojů EN 870- Bezpečnost dřevozpracujících strojů - kotoučové pily EN Bezpečnost dřevozpracujících strojů - kotoučové pily EN 847- Bezpečnostně technické požadavky - pilové kotouče Interními opatřeními je zajištěno, že sériová zařízení vždy odpovídají aktuálním evropským směrnicím a použitým normám. Následovně uvedené, hlášené místo PZ.LSV (zkušební a certifikační stanice vrcholného spolku Spitzenverband der landwirtschaftlichen Sozialversicherung, Weißenstraße 70 7, 343 Kassel), registrováno pod registračním číslem 57, provedla postup ES přezkoušení typu uvedený v příloze IX směrnice 006/4/ES. Výrobek je identický se zkoušeným vzorovým zařízením, které získalo pod číslem LSV-EG-009/ certifikát ES přezkoušení typu. Níže uvedený (jméno a adresa) podepisuje výše uvedené prohlášení o shodě ES a je zplnomocněn sestavit technické podklady. Leibnitz, dne Ing. Johann Tinnacher Obchodní ředitel Posch Gesellschaft m. b. H. Paul-Anton-Keller-Straße 40 A-8430 Leibnitz 45
