1 STŘEDNÍ ŠKOLA A STŘEDNÍ ODBORNÉ UČILIŠTĚ HORŠOVSKÝ TÝN ALLPLAN verze 2005 CAD SYSTÉM PRO OBOR POZEMNÍ STAVITELSTVÍ TECHNICKÁ ZPRÁVA ŠKOLNÍ ROK 2005/2006 SOŠ a SOU H. Týn, Ing. Bohumil Veit

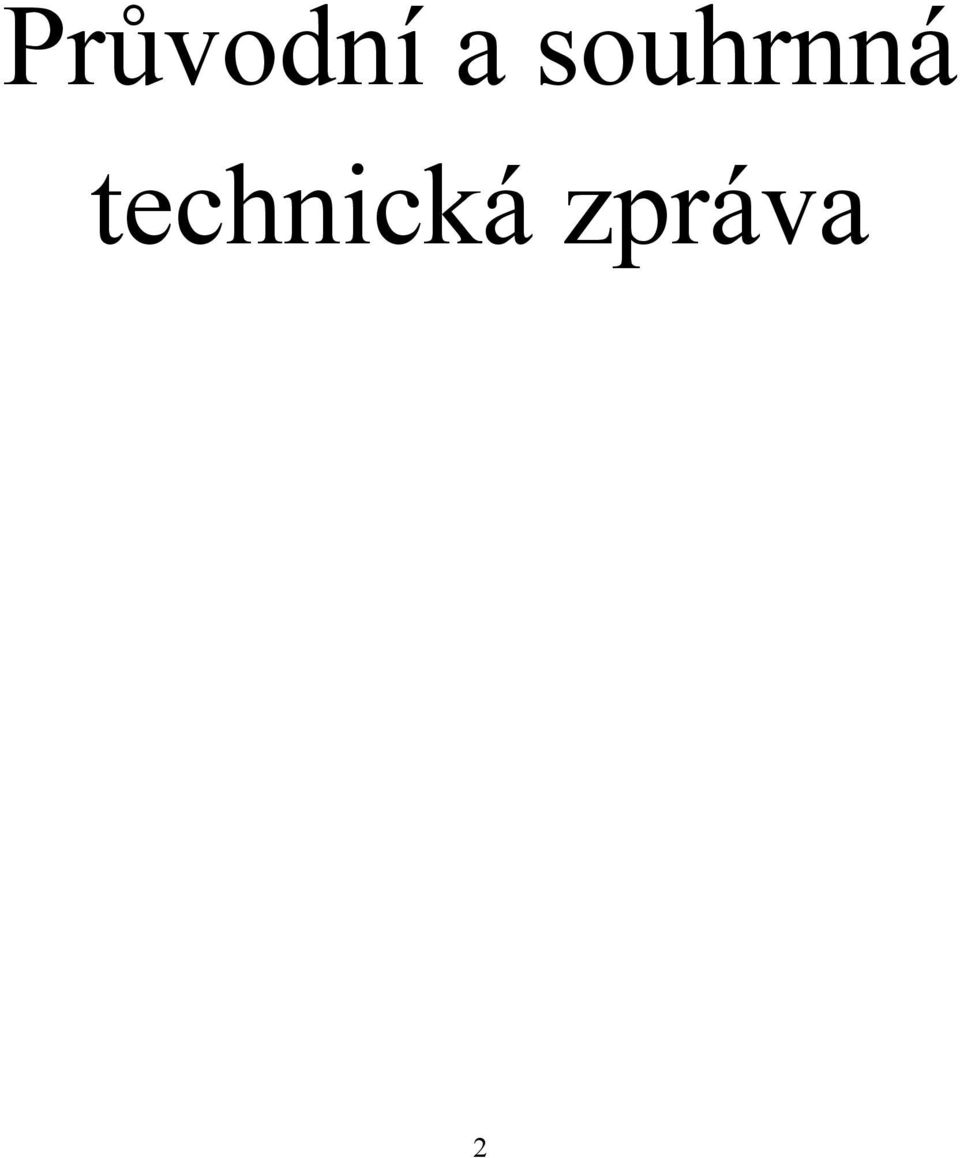

2 Průvodní a souhrnná technická zpráva 2

3 Obsah : A. Charakteristika stavby a) Identifikační údaje stavby b) Identifikační údaje investora c) Projektová dokumentace B. Staveniště a zastavovací plán C. Stavební objekty D. Vodní hospodářství E. Splašková voda F. Odpadové hospodářství G. Zpráva o bezpečnosti a ochraně zdraví při práci a vliv na životní prostředí H. Technická zpráva 3

4 3A. CHARAKTERISTIKA STAVBY a) Identifikační údaje stavby 1. Název stavby : Rodinný dům 2. Místo stavby : Horšovský Týn, ul. U Střelnice, st.parc.č. 1238/4 3. Městský úřad : Horšovský Týn 4. Stavební úřad : Horšovský Týn 5. Kraj : Plzeňský 6. Charakter stavby : novostavba b) Identifikační údaje objednatele SOŠ a SOU Horšovský Týn Horšovský Týn c) Projektová dokumentace 1. Zakázkové číslo : 1/04 PD 2. Projektant : Eduard Šanda, Únějovice Koloveč, okr.domažlice IČO: 3. Datum zpracování PD : 09/03-01/04 4

5 B. STAVENIŠTĚ A ZASTAVOVACÍ PLÁN Zastavovací situace Stavba bude postavena v obci Horšovský Týn, ul. U Střelnice, na stavební parcele č. 1238/4. Jedná se o novostavbu rodinného domu. Objekt bude napojen vodovodní přípojkou na stávající obecní vodovodní řád, plynovou přípojkou na stávající obecní rozvod plynu, napájení objektu el. proudem je zabezpečeno z veřejné el. sítě. Splašková voda z objektu bude svedena do stávajícího obecního kanalizačního řádu, který je napojen na centrální čistírnu odpadních vod. C. STAVEBNÍ OBJEKTY Objekt rodinného domu je tvaru obdélníka o rozměrech 12,25 x 11,00 m. Celková zastavěná plocha činí 134,75 m 2. Obestavěný prostor činí 902,21 m 3. Stavba je podsklepená. V objektu je situováno: D. VODNÍ HOSPODÁŘSTVÍ Investor uvažuje, že v objektu budou bydlet 4 osoby. Spotřeba vody: suterén: sauna, sklad, chodba, klidová zóna, kotelna, prádelna přízemí: předsíň, hala, WC, koupelna, kuchyň, spíž, pokoj pro hosty, obývací pokoj podkroví: dětský pokoj, předsíň, koupelna, ložnice 1 osoba l/den 4 osoby l/den Denní spotřeba vody: 720 l Roční spotřeba vody: l Požadavek na vodní zdroj: = 0,0083 l/s

6 E. SPLAŠKOVÁ VODA Splašková voda bude ležatým potrubím odkanalizována do stávajícího kanalizačního řádu napojeného na centrální čistírnu odpadních vod. Množství splaškové vody: 1 osoba.180 l/den 4 osoby l/den F. ODPADOVÉ HOSPODÁŘSTVÍ Nakládání s odpady dle zákona o odpadech 125/97 Sb. Stavební suť a veškerý odpad ze stavby bude odvezen na řízenou skládku, určenou MÚ Horšovský Týn. G. ZPRÁVA O BEZPEČNOSTI A OCHRANĚ ZDRAVÍ PŘI PRÁCI A VLIV NA ŽIVOTNÍ PROSTŘEDÍ Vliv stavby na okolí Stavba má charakter rodinného domu, tudíž nebudou produkovány žádné škodliviny a rizika. Dále nebude překročena přípustná hladina hluku ani prachu v ovzduší tak, jak stanoví Vyhláška č 137/1998. V objektu je řešeno sociální zařízení. Objekt je uzamykatelný (vchodové dveře, dveře z terasy). Bude tak zajištěno nežádoucímu vstupu nepovolaným osobám. Budou dodrženy zásady bezpečnosti ochrany zdraví při práci. H. TECHNICKÁ ZPRÁVA I. Úvod Na žádost investora bude provedena stavba rodinného domu. Z tohoto důvodu bylo provedeno výškové zaměření a osazení stavby do terénu. Stavba je celá podsklepená, má tudíž suterén, nadzemní podlaží a podkroví. Střecha sedlová. Rodinný domek je určen pro 4 osoby. Jedná se o jednogenerační rodinný dům. II. Technický popis 1. Zemní práce Po provedení HTÚ se provede výkop rýh pro základové pasy. 6

7 Výkop se provádí v hornině 4. Zemina z výkopů se použije z části na terénní úpravy. Přebytečná zemina se odveze na místo určení. 2. Základy Základové pasy stavby jsou z prostého betonu tř.i (B135) v šířce 750 a 600 mm. Hloubky základových pasů jsou patrny ve výkresové části (půdorys základů). 3. Svislé konstrukce Zdivo tl. 450 mm je z cihel POROTHERM 45 P+D na maltu MVC 25. Zdivo tl. 300 mm je z cihel POROTHERM 30 P+D na maltu MVC 25. Zdivo tl. 150 mm je z cihel POROTHERM CV 14 na maltu MVC 25. Zdivo tl. 100 mm je z cihel POROTHERM 6,5 P+D na maltu MVC 25. Komínové zdivo je z komínového systému Schiedel. Izolační přizdívka tl. 100 mm je z plných cihel VF na maltu MVC Vodorovné konstrukce v suterénu a v části přízemí ( která není podsklepena ) je pod podlahou na podsypu podkladní beton tř. o tl. 100 mm, na vodotěsné izolaci IPA a tepelné izolaci POLYSTYREN tl. 60 mm je mazanina z betonu tř. I tl. 100 mm. Stropy nad suterénem jsou ze stropních nosníků POROTHERM + vložky MIAKO. Vše viz kladečský výkres. Konstrukci stropu dále tvoří beton B 20, tepelná izolace POLYSTYREN, zvuková izolace a podlahová krytina (skladby stropů viz výkresová část A- A ). Lehký strop nad podkrovím tvoří sádrokartonové desky GKB uchycené pozinkovou konstrukcí na kleštinách krovu, parozábrana a izolační desky ORSIL ISOPHEN 16 ( viz řez A-A ). Železobetonový věnec je z betonu B II s výztuží z oceli ø12 mm a třmínky ø 6 mm. Překlady nad okny a dveřmi jsou z POROTHERM 23,8 nebo je použita klenba. Schodišťové rameno tvoří 2x I č. 16 (schodnice), tenkostěnný profil L 60x30x3 mm na uložení stupně (dřevěná deska). Podestu tvoří I č dřevěná deska. Schodišťové rameno ze suterénu do přízemí bude podbito sádrokartonovými deskami. 7

8 5. Povrchy, podlahy, výplně Veškeré vnitřní omítky jsou vápenné štukové, plstí hlazené. Vnější omítka je vápenná štuková. Na WC, v koupelně a v kuchyni je proveden obklad stěn bělninovými dlaždicemi do výšky 1,8 m, pod kterým je provedena cementová omítka. V kuchyni je obklad pouze za kuchyňskou linkou. Podlahy Suterén: ve všech prostorách tvoří podlahu keramická dlažba. Přízemí: v koupelně, v kuchyni, na WC, v předsíni, ve spíži a hale tvoří podlahu keramická dlažba. V pokoji pro hosty a obývacím pokoji je dřevěná plovoucí podlaha dvouvrstvá. Podkroví: v předsíni a v koupelně tvoří podlahu keramická dlažba. V dětském pokoji a v ložnici je plovoucí podlaha dvouvrstvá. Okna a dveře Viz výkresová část výpis výplní otvorů. 6. Krov, střecha Konstrukce sedlového krovu je tesařsky vázaná, tvoří ji pozednice 200/180 mm (kotvená páskovinou do obvodových stěn), krokve 80/100 mm, vaznice 120/140 mm podepřena sloupky 100/100 mm, kleštiny 80/160 mm. Krytina je z pálených tašek. 7. Izolace - hydroizolace IPA - POLYSTYREN - Nepískovaná lepenka - Parotěsná zábrana DELTA REFLEX - Izolační desky ORSIL ISOPHEN 16 - Zvuková izolace-xxx 8. Klempířské konstrukce Parapety, podokapní žlaby a odpadní trouby z plechu CU tl. 0,63 mm. 8

9 Žlaby R.Š. 320 mm, d = 160 mm, trouby Ø 100 mm. III. Závěr Stavební materiály uvedené na výkresech a v technické zprávě vyhovují platným normám. Mohou se zaměnit za výrobky jiných firem stejných nebo lepších parametrů. V případě požadavku dodavatele na následné změny v projektu nutno vždy konzultovat (vyžádat souhlas) s projektantem. Při všech pracech nutno dodržovat předpisy o bezpečnosti práce, předepsané technologické postupy a používat ochranné pomůcky. V xxx dne mm/rrrr Vypracoval: xxx 9

10 OSNOVA Průvodní a souhrnná technická zpráva Obsah : Charakteristika stavby a) Identifikační údaje stavby b) Identifikační údaje investora c) Projektová dokumentace Staveniště a zastavovací plán Stavební objekty Vodní hospodářství Splašková voda Odpadové hospodářství Zpráva o bezpečnosti a ochraně zdraví při práci a vliv na životní prostředí Technická zpráva CHARAKTERISTIKA STAVBY Identifikační údaje stavby Název stavby : Místo stavby : Městský úřad : Stavební úřad : Kraj : Charakter stavby : Identifikační údaje objednatele Projektová dokumentace Projektant : 10

11 Datum zpracování PD : STAVENIŠTĚ A ZASTAVOVACÍ PLÁN Zastavovací situace Stavba bude postavena v Jedná se o novostavbu rodinného domu. Objekt bude napojen vodovodní přípojkou na stávající obecní vodovodní řád, plynovou přípojkou na stávající obecní rozvod plynu, napájení objektu el. proudem je zabezpečeno z veřejné el. sítě. Splašková voda z objektu bude svedena do stávajícího obecního kanalizačního řádu, který je napojen na centrální čistírnu odpadních vod. STAVEBNÍ OBJEKTY Tvar a rozměry Celková zastavěná plocha činí Obestavěný prostor činí Stavba je nepodsklepená. V objektu je situováno: 1. NP 2. NP VODNÍ HOSPODÁŘSTVÍ Spotřeba vody: (180 l/den) denní a roční SPLAŠKOVÁ VODA Splašková voda bude ležatým potrubím odkanalizována do stávajícího kanalizačního řádu napojeného na centrální čistírnu odpadních vod. Množství splaškové vody: 1 osoba.180 l/den ODPADOVÉ HOSPODÁŘSTVÍ Nakládání s odpady dle zákona o odpadech 125/97 Sb. Stavební suť a veškerý odpad ze stavby bude odvezen na řízenou skládku, určenou MěÚ Horšovský Týn. ZPRÁVA O BEZPEČNOSTI A OCHRANĚ ZDRAVÍ PŘI PRÁCI A VLIV PROSTŘEDÍ Vliv stavby na okolí 11 NA ŽIVOTNÍ

12 Stavba má charakter rodinného domu, tudíž nebudou produkovány žádné škodliviny a rizika. Dále nebude překročena přípustná hladina hluku ani prachu v ovzduší tak, jak stanoví vyhláška č 137/1998. V objektu je řešeno sociální zařízení. Objekt je uzamykatelný (kde ). Bude tak zajištěno nežádoucímu vstupu nepovolaným osobám. Budou dodrženy zásady bezpečnosti ochrany zdraví při práci. TECHNICKÁ ZPRÁVA Úvod Na žádost investora bude provedena stavba rodinného domu. Z tohoto důvodu bylo provedeno výškové zaměření a osazení stavby do terénu. Stavba je celá nepodsklepená, má nadzemní podlaží a podkroví. Střecha typu Rodinný domek je určen pro osob. Jedná se o jednogenerační rodinný dům. Technický popis Zemní práce Po provedení HTÚ se provede výkop rýh pro základové pasy. Zemina z výkopů se použije z části na terénní úpravy. Přebytečná zemina se odveze na místo určení. Základy Základové pasy stavby jsou z..v šířce Hloubky základových pasů jsou patrny ve výkresové části (půdorys základů). Svislé konstrukce Komínové zdivo je z Izolační přizdívka tl. je z.. Vodorovné konstrukce V přízemí je pod podlahou na podsypu podkladní beton na izolaci.. Stropy. Konstrukci stropu dále tvoří beton.. tepelná izolace., zvuková izolace a podlahová krytina (skladby stropů viz výkresová část..). Lehký strop nad podkrovím tvoří uchycené, parozábrana a izolační desky. Železobetonový věnec je z Překlady nad okny a dveřmi jsou z Schodišťové rameno tvoří Povrchy, podlahy, výplně 12

13 Veškeré vnitřní omítky jsou.., plstí hlazené. Vnější omítka je Obklad stěn. Podlahy Okna a dveře Krov, střecha Konstrukce.. Krytina je z. Izolace Klempířské konstrukce Závěr Stavební materiály uvedené na výkresech a v technické zprávě vyhovují platným normám, mohou se zaměnit za výrobky jiných firem stejných nebo lepších parametrů. V případě požadavku dodavatele na následné změny v projektu je nutno tyto požadavky vždy konzultovat (vyžádat souhlas) s projektantem. Při všech pracích nutno dodržovat předpisy o bezpečnosti práce, předepsané technologické postupy a používat ochranné pomůcky. V dne Vypracoval 13
