Internetové rádio MX-100i. Obj. č.: Vysvětlivky k piktogramům. 5. Bezpečnostní pokyny. 1. Charakteristika. 2. Atributy. 3.

Transkript

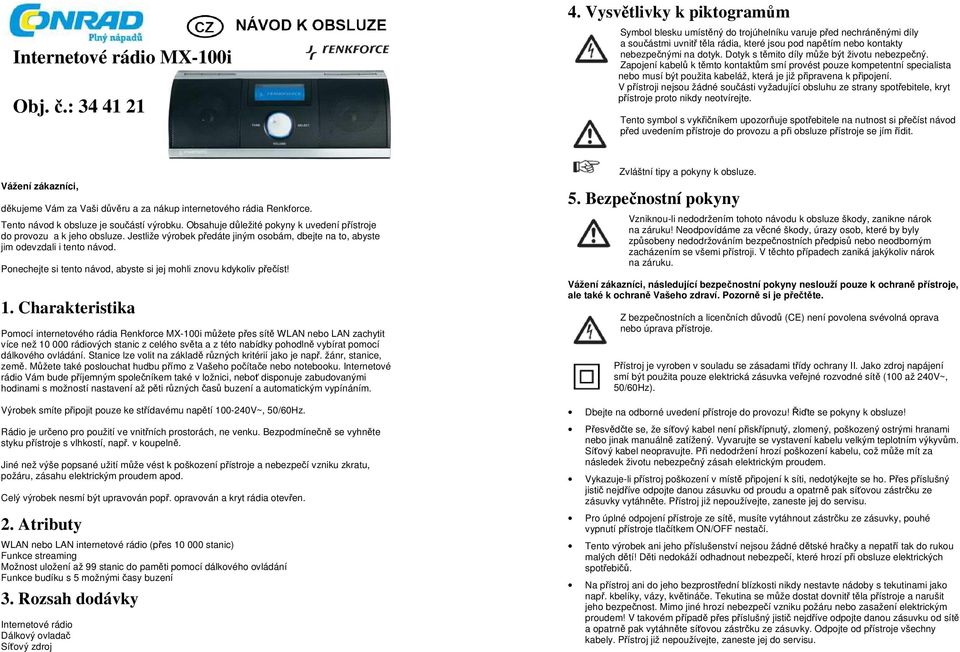

1 Internetové rádio MX-100i Obj. č.: Vysvětlivky k piktogramům Symbol blesku umístěný do trojúhelníku varuje před nechráněnými díly a součástmi uvnitř těla rádia, které jsou pod napětím nebo kontakty nebezpečnými na dotyk. Dotyk s těmito díly může být životu nebezpečný. Zapojení kabelů k těmto kontaktům smí provést pouze kompetentní specialista nebo musí být použita kabeláž, která je již připravena k připojení. V přístroji nejsou žádné součásti vyžadující obsluhu ze strany spotřebitele, kryt přístroje proto nikdy neotvírejte. Tento symbol s vykřičníkem upozorňuje spotřebitele na nutnost si přečíst návod před uvedením přístroje do provozu a při obsluze přístroje se jím řídit. Vážení zákazníci, děkujeme Vám za Vaši důvěru a za nákup internetového rádia Renkforce. Tento návod k obsluze je součástí výrobku. Obsahuje důležité pokyny k uvedení přístroje do provozu a k jeho obsluze. Jestliže výrobek předáte jiným osobám, dbejte na to, abyste jim odevzdali i tento návod. Ponechejte si tento návod, abyste si jej mohli znovu kdykoliv přečíst! 1. Charakteristika Pomocí internetového rádia Renkforce MX-100i můžete přes sítě WLAN nebo LAN zachytit více než rádiových stanic z celého světa a z této nabídky pohodlně vybírat pomocí dálkového ovládání. Stanice lze volit na základě různých kritérií jako je např. žánr, stanice, země. Můžete také poslouchat hudbu přímo z Vašeho počítače nebo notebooku. Internetové rádio Vám bude příjemným společníkem také v ložnici, neboť disponuje zabudovanými hodinami s možností nastavení až pěti různých časů buzení a automatickým vypínáním. Výrobek smíte připojit pouze ke střídavému napětí V~, 50/60Hz. Rádio je určeno pro použití ve vnitřních prostorách, ne venku. Bezpodmínečně se vyhněte styku přístroje s vlhkostí, např. v koupelně. Jiné než výše popsané užití může vést k poškození přístroje a nebezpečí vzniku zkratu, požáru, zásahu elektrickým proudem apod. Celý výrobek nesmí být upravován popř. opravován a kryt rádia otevřen. 2. Atributy WLAN nebo LAN internetové rádio (přes stanic) Funkce streaming Možnost uložení až 99 stanic do paměti pomocí dálkového ovládání Funkce budíku s 5 možnými časy buzení 3. Rozsah dodávky Internetové rádio Dálkový ovladač Síťový zdroj Zvláštní tipy a pokyny k obsluze. 5. Bezpečnostní pokyny Vzniknou-li nedodržením tohoto návodu k obsluze škody, zanikne nárok na záruku! Neodpovídáme za věcné škody, úrazy osob, které by byly způsobeny nedodržováním bezpečnostních předpisů nebo neodborným zacházením se všemi přístroji. V těchto případech zaniká jakýkoliv nárok na záruku. Vážení zákazníci, následující bezpečnostní pokyny neslouží pouze k ochraně přístroje, ale také k ochraně Vašeho zdraví. Pozorně si je přečtěte. Z bezpečnostních a licenčních důvodů (CE) není povolena svévolná oprava nebo úprava přístroje. Přístroj je vyroben v souladu se zásadami třídy ochrany II. Jako zdroj napájení smí být použita pouze elektrická zásuvka veřejné rozvodné sítě (100 až 240V~, 50/60Hz). Dbejte na odborné uvedení přístroje do provozu! Řiďte se pokyny k obsluze! Přesvědčte se, že síťový kabel není přiskřípnutý, zlomený, poškozený ostrými hranami nebo jinak manuálně zatížený. Vyvarujte se vystavení kabelu velkým teplotním výkyvům. Síťový kabel neopravujte. Při nedodržení hrozí poškození kabelu, což může mít za následek životu nebezpečný zásah elektrickým proudem. Vykazuje-li přístroj poškození v místě připojení k síti, nedotýkejte se ho. Přes příslušný jistič nejdříve odpojte danou zásuvku od proudu a opatrně pak síťovou zástrčku ze zásuvky vytáhněte. Přístroj již nepoužívejte, zaneste jej do servisu. Pro úplné odpojení přístroje ze sítě, musíte vytáhnout zástrčku ze zásuvky, pouhé vypnutí přístroje tlačítkem ON/OFF nestačí. Tento výrobek ani jeho příslušenství nejsou žádné dětské hračky a nepatří tak do rukou malých dětí! Děti nedokáží odhadnout nebezpečí, které hrozí při obsluze elektrických spotřebičů. Na přístroj ani do jeho bezprostřední blízkosti nikdy nestavte nádoby s tekutinami jako např. kbelíky, vázy, květináče. Tekutina se může dostat dovnitř těla přístroje a narušit jeho bezpečnost. Mimo jiné hrozí nebezpečí vzniku požáru nebo zasažení elektrickým proudem! V takovém případě přes příslušný jistič nejdříve odpojte danou zásuvku od sítě a opatrně pak vytáhněte síťovou zástrčku ze zásuvky. Odpojte od přístroje všechny kabely. Přístroj již nepoužívejte, zaneste jej do servisu.

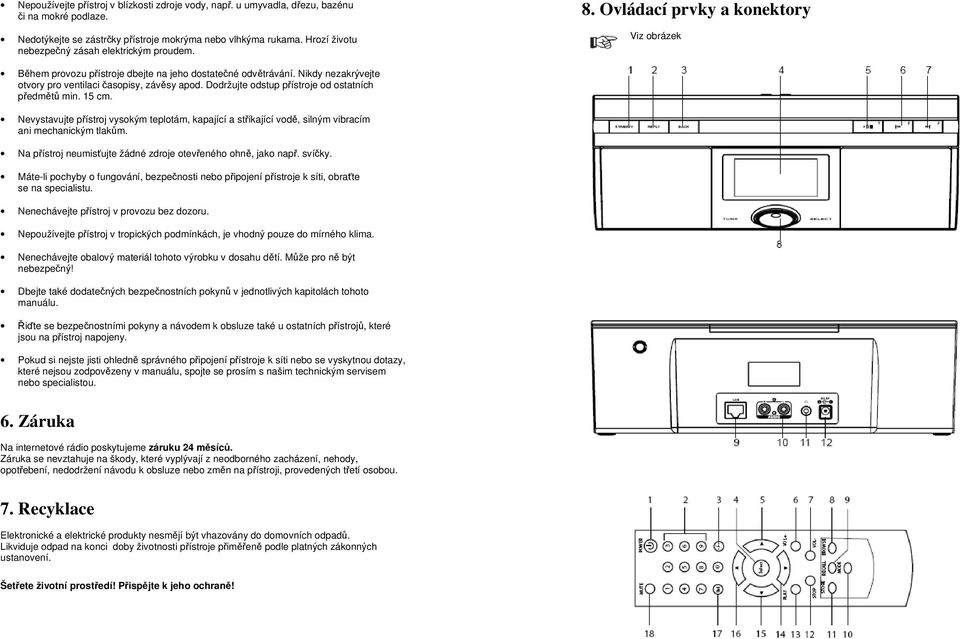

2 Nepoužívejte přístroj v blízkosti zdroje vody, např. u umyvadla, dřezu, bazénu či na mokré podlaze. Nedotýkejte se zástrčky přístroje mokrýma nebo vlhkýma rukama. Hrozí životu nebezpečný zásah elektrickým proudem. 8. Ovládací prvky a konektory Viz obrázek Během provozu přístroje dbejte na jeho dostatečné odvětrávání. Nikdy nezakrývejte otvory pro ventilaci časopisy, závěsy apod. Dodržujte odstup přístroje od ostatních předmětů min. 15 cm. Nevystavujte přístroj vysokým teplotám, kapající a stříkající vodě, silným vibracím ani mechanickým tlakům. Na přístroj neumisťujte žádné zdroje otevřeného ohně, jako např. svíčky. Máte-li pochyby o fungování, bezpečnosti nebo připojení přístroje k síti, obraťte se na specialistu. Nenechávejte přístroj v provozu bez dozoru. Nepoužívejte přístroj v tropických podmínkách, je vhodný pouze do mírného klima. Nenechávejte obalový materiál tohoto výrobku v dosahu dětí. Může pro ně být nebezpečný! Dbejte také dodatečných bezpečnostních pokynů v jednotlivých kapitolách tohoto manuálu. Řiďte se bezpečnostními pokyny a návodem k obsluze také u ostatních přístrojů, které jsou na přístroj napojeny. Pokud si nejste jisti ohledně správného připojení přístroje k síti nebo se vyskytnou dotazy, které nejsou zodpovězeny v manuálu, spojte se prosím s našim technickým servisem nebo specialistou. 6. Záruka Na internetové rádio poskytujeme záruku 24 měsíců. Záruka se nevztahuje na škody, které vyplývají z neodborného zacházení, nehody, opotřebení, nedodržení návodu k obsluze nebo změn na přístroji, provedených třetí osobou. 7. Recyklace Elektronické a elektrické produkty nesmějí být vhazovány do domovních odpadů. Likviduje odpad na konci doby životnosti přístroje přiměřeně podle platných zákonných ustanovení. Šetřete životní prostředí! Přispějte k jeho ochraně!

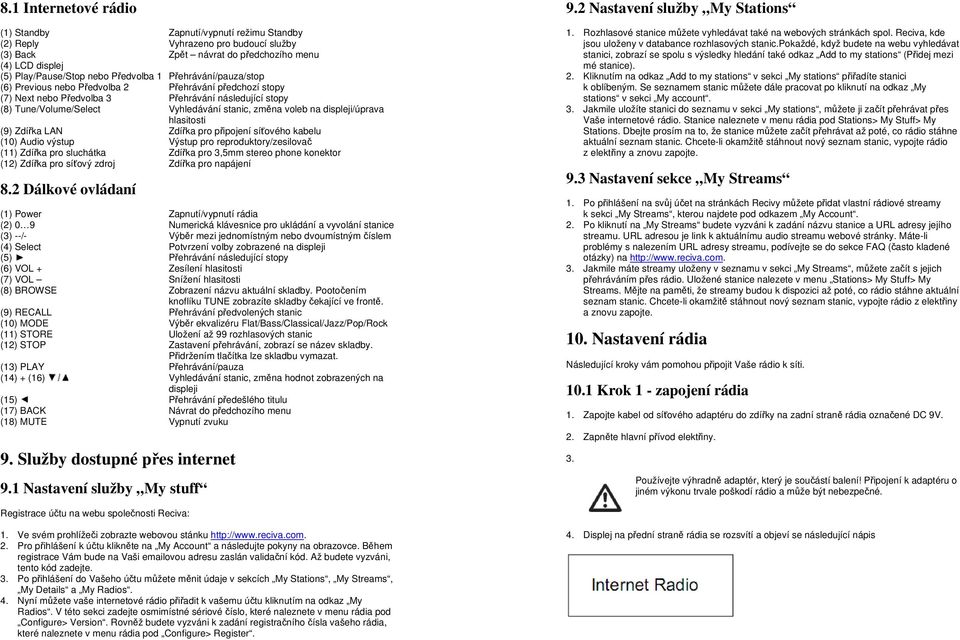

3 8.1 Internetové rádio (1) Standby Zapnutí/vypnutí režimu Standby (2) Reply Vyhrazeno pro budoucí služby (3) Back Zpět návrat do předchozího menu (4) LCD displej (5) Play/Pause/Stop nebo Předvolba 1 Přehrávání/pauza/stop (6) Previous nebo Předvolba 2 Přehrávání předchozí stopy (7) Next nebo Předvolba 3 Přehrávání následující stopy (8) Tune/Volume/Select Vyhledávání stanic, změna voleb na displeji/úprava hlasitosti (9) Zdířka LAN Zdířka pro připojení síťového kabelu (10) Audio výstup Výstup pro reproduktory/zesilovač (11) Zdířka pro sluchátka Zdířka pro 3,5mm stereo phone konektor (12) Zdířka pro síťový zdroj Zdířka pro napájení 8.2 Dálkové ovládaní (1) Power Zapnutí/vypnutí rádia (2) 0 9 Numerická klávesnice pro ukládání a vyvolání stanice (3) --/- Výběr mezi jednomístným nebo dvoumístným číslem (4) Select Potvrzení volby zobrazené na displeji (5) Přehrávání následující stopy (6) VOL + Zesílení hlasitosti (7) VOL Snížení hlasitosti (8) BROWSE Zobrazení názvu aktuální skladby. Pootočením knoflíku TUNE zobrazíte skladby čekající ve frontě. (9) RECALL Přehrávání předvolených stanic (10) MODE Výběr ekvalizéru Flat/Bass/Classical/Jazz/Pop/Rock (11) STORE Uložení až 99 rozhlasových stanic (12) STOP Zastavení přehrávání, zobrazí se název skladby. Přidržením tlačítka lze skladbu vymazat. (13) PLAY Přehrávání/pauza (14) + (16) Vyhledávání stanic, změna hodnot zobrazených na displeji (15) Přehrávání předešlého titulu (17) BACK Návrat do předchozího menu (18) MUTE Vypnutí zvuku 9. Služby dostupné přes internet 9.1 Nastavení služby My stuff 9.2 Nastavení služby My Stations 1. Rozhlasové stanice můžete vyhledávat také na webových stránkách spol. Reciva, kde jsou uloženy v databance rozhlasových stanic.pokaždé, když budete na webu vyhledávat stanici, zobrazí se spolu s výsledky hledání také odkaz Add to my stations (Přidej mezi mé stanice). 2. Kliknutím na odkaz Add to my stations v sekci My stations přiřadíte stanici k oblíbeným. Se seznamem stanic můžete dále pracovat po kliknutí na odkaz My stations v sekci My account. 3. Jakmile uložíte stanici do seznamu v sekci My stations, můžete ji začít přehrávat přes Vaše internetové rádio. Stanice naleznete v menu rádia pod Stations> My Stuff> My Stations. Dbejte prosím na to, že stanice můžete začít přehrávat až poté, co rádio stáhne aktuální seznam stanic. Chcete-li okamžitě stáhnout nový seznam stanic, vypojte rádio z elektřiny a znovu zapojte. 9.3 Nastavení sekce My Streams 1. Po přihlášení na svůj účet na stránkách Recivy můžete přidat vlastní rádiové streamy k sekci My Streams, kterou najdete pod odkazem My Account. 2. Po kliknutí na My Streams budete vyzváni k zadání názvu stanice a URL adresy jejího streamu. URL adresou je link k aktuálnímu audio streamu webové stránky. Máte-li problémy s nalezením URL adresy streamu, podívejte se do sekce FAQ (často kladené otázky) na 3. Jakmile máte streamy uloženy v seznamu v sekci My Streams, můžete začít s jejich přehráváním přes rádio. Uložené stanice nalezete v menu Stations> My Stuff> My Streams. Mějte na paměti, že streamy budou k dispozici až poté, co rádio stáhne aktuální seznam stanic. Chcete-li okamžitě stáhnout nový seznam stanic, vypojte rádio z elektřiny a znovu zapojte. 10. Nastavení rádia Následující kroky vám pomohou připojit Vaše rádio k síti Krok 1 - zapojení rádia 1. Zapojte kabel od síťového adaptéru do zdířky na zadní straně rádia označené DC 9V. 2. Zapněte hlavní přívod elektřiny. 3. Používejte výhradně adaptér, který je součástí balení! Připojení k adaptéru o jiném výkonu trvale poškodí rádio a může být nebezpečné. Registrace účtu na webu společnosti Reciva: 1. Ve svém prohlížeči zobrazte webovou stánku 2. Pro přihlášení k účtu klikněte na My Account a následujte pokyny na obrazovce. Během registrace Vám bude na Vaši ovou adresu zaslán validační kód. Až budete vyzváni, tento kód zadejte. 3. Po přihlášení do Vašeho účtu můžete měnit údaje v sekcích My Stations, My Streams, My Details a My Radios. 4. Nyní můžete vaše internetové rádio přiřadit k vašemu účtu kliknutím na odkaz My Radios. V této sekci zadejte osmimístné sériové číslo, které naleznete v menu rádia pod Configure> Version. Rovněž budete vyzváni k zadání registračního čísla vašeho rádia, které naleznete v menu rádia pod Configure> Register. 4. Displej na přední straně rádia se rozsvítí a objeví se následující nápis

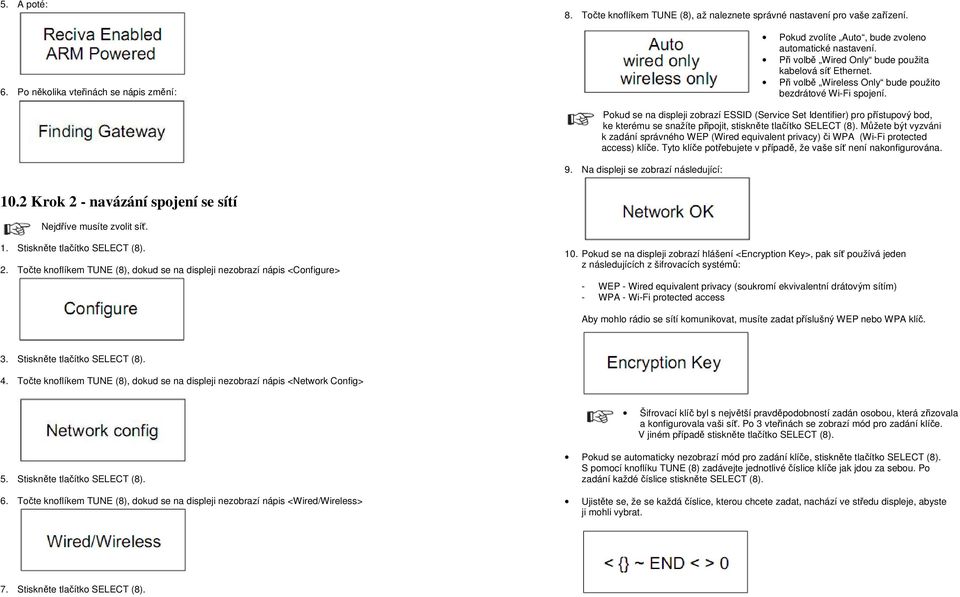

4 5. A poté: 6. Po několika vteřinách se nápis změní: 8. Točte knoflíkem TUNE (8), až naleznete správné nastavení pro vaše zařízení. Pokud zvolíte Auto, bude zvoleno automatické nastavení. Při volbě Wired Only bude použita kabelová síť Ethernet. Při volbě Wireless Only bude použito bezdrátové Wi-Fi spojení. Pokud se na displeji zobrazí ESSID (Service Set Identifier) pro přístupový bod, ke kterému se snažíte připojit, stiskněte tlačítko SELECT (8). Můžete být vyzváni k zadání správného WEP (Wired equivalent privacy) či WPA (Wi-Fi protected access) klíče. Tyto klíče potřebujete v případě, že vaše síť není nakonfigurována. 9. Na displeji se zobrazí následující: 10.2 Krok 2 - navázání spojení se sítí Nejdříve musíte zvolit síť. 1. Stiskněte tlačítko SELECT (8). 2. Točte knoflíkem TUNE (8), dokud se na displeji nezobrazí nápis <Configure> 10. Pokud se na displeji zobrazí hlášení <Encryption Key>, pak síť používá jeden z následujících z šifrovacích systémů: - WEP - Wired equivalent privacy (soukromí ekvivalentní drátovým sítím) - WPA - Wi-Fi protected access Aby mohlo rádio se sítí komunikovat, musíte zadat příslušný WEP nebo WPA klíč. 4. Točte knoflíkem TUNE (8), dokud se na displeji nezobrazí nápis <Network Config> Šifrovací klíč byl s největší pravděpodobností zadán osobou, která zřizovala a konfigurovala vaši síť. Po 3 vteřinách se zobrazí mód pro zadání klíče. V jiném případě stiskněte tlačítko SELECT (8). 5. Stiskněte tlačítko SELECT (8). 6. Točte knoflíkem TUNE (8), dokud se na displeji nezobrazí nápis <Wired/Wireless> Pokud se automaticky nezobrazí mód pro zadání klíče, stiskněte tlačítko SELECT (8). S pomocí knoflíku TUNE (8) zadávejte jednotlivé číslice klíče jak jdou za sebou. Po zadání každé číslice stiskněte SELECT (8). Ujistěte se, že se každá číslice, kterou chcete zadat, nachází ve středu displeje, abyste ji mohli vybrat. 7. Stiskněte tlačítko SELECT (8).

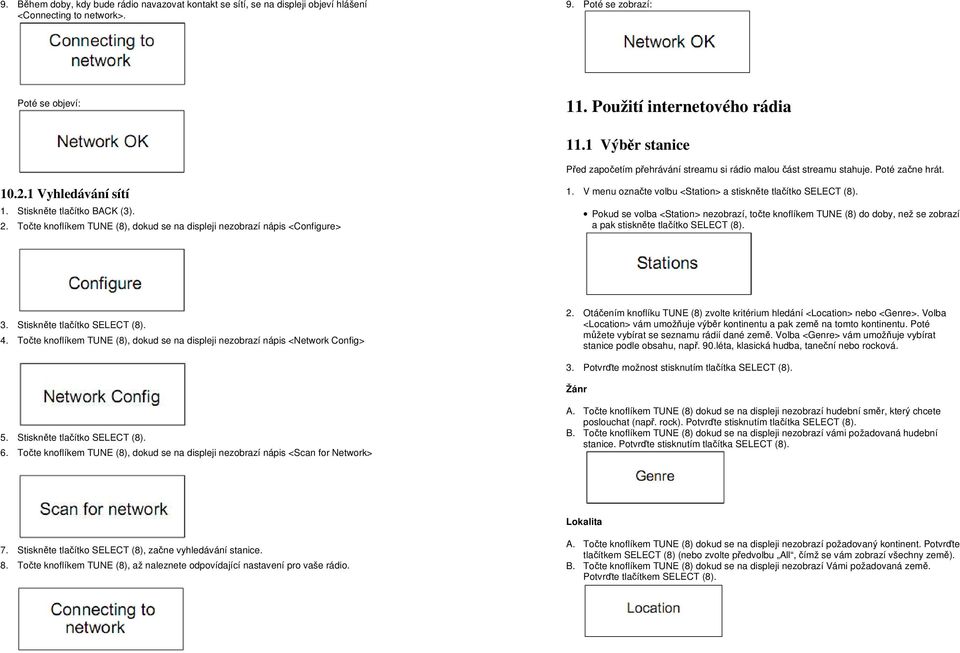

5 9. Během doby, kdy bude rádio navazovat kontakt se sítí, se na displeji objeví hlášení <Connecting to network>. 9. Poté se zobrazí: Poté se objeví: 11. Použití internetového rádia 11.1 Výběr stanice Před započetím přehrávání streamu si rádio malou část streamu stahuje. Poté začne hrát Vyhledávání sítí 1. Stiskněte tlačítko BACK (3). 2. Točte knoflíkem TUNE (8), dokud se na displeji nezobrazí nápis <Configure> 1. V menu označte volbu <Station> a stiskněte tlačítko SELECT (8). Pokud se volba <Station> nezobrazí, točte knoflíkem TUNE (8) do doby, než se zobrazí a pak stiskněte tlačítko SELECT (8). 4. Točte knoflíkem TUNE (8), dokud se na displeji nezobrazí nápis <Network Config> 2. Otáčením knoflíku TUNE (8) zvolte kritérium hledání <Location> nebo <Genre>. Volba <Location> vám umožňuje výběr kontinentu a pak země na tomto kontinentu. Poté můžete vybírat se seznamu rádií dané země. Volba <Genre> vám umožňuje vybírat stanice podle obsahu, např. 90.léta, klasická hudba, taneční nebo rocková. 3. Potvrďte možnost stisknutím tlačítka SELECT (8). Žánr 5. Stiskněte tlačítko SELECT (8). 6. Točte knoflíkem TUNE (8), dokud se na displeji nezobrazí nápis <Scan for Network> A. Točte knoflíkem TUNE (8) dokud se na displeji nezobrazí hudební směr, který chcete poslouchat (např. rock). Potvrďte stisknutím tlačítka SELECT (8). B. Točte knoflíkem TUNE (8) dokud se na displeji nezobrazí vámi požadovaná hudební stanice. Potvrďte stisknutím tlačítka SELECT (8). Lokalita 7. Stiskněte tlačítko SELECT (8), začne vyhledávání stanice. 8. Točte knoflíkem TUNE (8), až naleznete odpovídající nastavení pro vaše rádio. A. Točte knoflíkem TUNE (8) dokud se na displeji nezobrazí požadovaný kontinent. Potvrďte tlačítkem SELECT (8) (nebo zvolte předvolbu All, čímž se vám zobrazí všechny země). B. Točte knoflíkem TUNE (8) dokud se na displeji nezobrazí Vámi požadovaná země. Potvrďte tlačítkem SELECT (8).

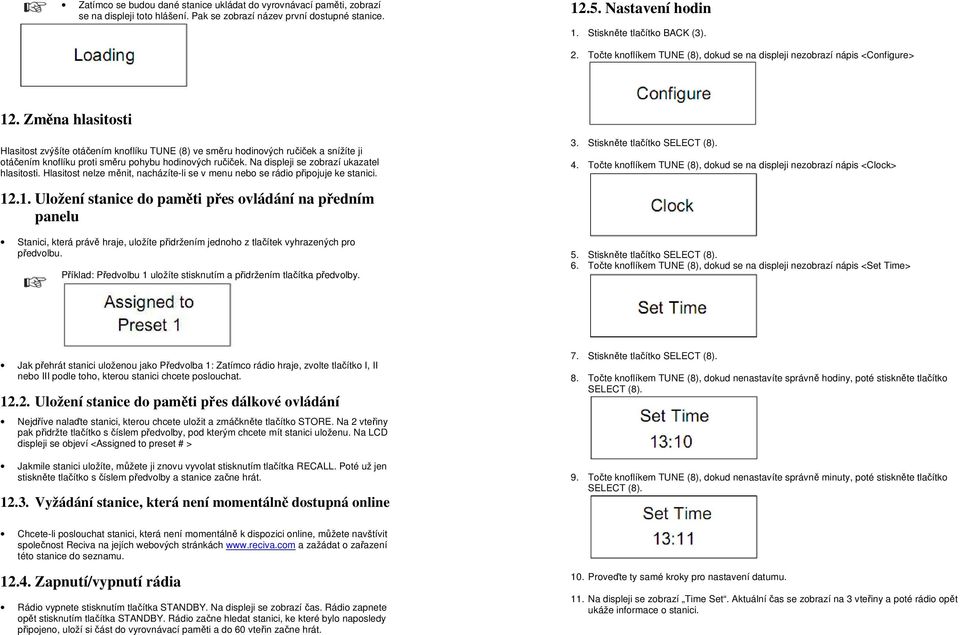

6 Zatímco se budou dané stanice ukládat do vyrovnávací paměti, zobrazí se na displeji toto hlášení. Pak se zobrazí název první dostupné stanice Nastavení hodin 1. Stiskněte tlačítko BACK (3). 2. Točte knoflíkem TUNE (8), dokud se na displeji nezobrazí nápis <Configure> 12. Změna hlasitosti Hlasitost zvýšíte otáčením knoflíku TUNE (8) ve směru hodinových ručiček a snížíte ji otáčením knoflíku proti směru pohybu hodinových ručiček. Na displeji se zobrazí ukazatel hlasitosti. Hlasitost nelze měnit, nacházíte-li se v menu nebo se rádio připojuje ke stanici. 4. Točte knoflíkem TUNE (8), dokud se na displeji nezobrazí nápis <Clock> Uložení stanice do paměti přes ovládání na předním panelu Stanici, která právě hraje, uložíte přidržením jednoho z tlačítek vyhrazených pro předvolbu. Příklad: Předvolbu 1 uložíte stisknutím a přidržením tlačítka předvolby. 5. Stiskněte tlačítko SELECT (8). 6. Točte knoflíkem TUNE (8), dokud se na displeji nezobrazí nápis <Set Time> Jak přehrát stanici uloženou jako Předvolba 1: Zatímco rádio hraje, zvolte tlačítko I, II nebo III podle toho, kterou stanici chcete poslouchat Uložení stanice do paměti přes dálkové ovládání Nejdříve nalaďte stanici, kterou chcete uložit a zmáčkněte tlačítko STORE. Na 2 vteřiny pak přidržte tlačítko s číslem předvolby, pod kterým chcete mít stanici uloženu. Na LCD displeji se objeví <Assigned to preset # > Jakmile stanici uložíte, můžete ji znovu vyvolat stisknutím tlačítka RECALL. Poté už jen stiskněte tlačítko s číslem předvolby a stanice začne hrát Vyžádání stanice, která není momentálně dostupná online 7. Stiskněte tlačítko SELECT (8). 8. Točte knoflíkem TUNE (8), dokud nenastavíte správně hodiny, poté stiskněte tlačítko SELECT (8). 9. Točte knoflíkem TUNE (8), dokud nenastavíte správně minuty, poté stiskněte tlačítko SELECT (8). Chcete-li poslouchat stanici, která není momentálně k dispozici online, můžete navštívit společnost Reciva na jejích webových stránkách a zažádat o zařazení této stanice do seznamu Zapnutí/vypnutí rádia Rádio vypnete stisknutím tlačítka STANDBY. Na displeji se zobrazí čas. Rádio zapnete opět stisknutím tlačítka STANDBY. Rádio začne hledat stanici, ke které bylo naposledy připojeno, uloží si část do vyrovnávací paměti a do 60 vteřin začne hrát. 10. Proveďte ty samé kroky pro nastavení datumu. 11. Na displeji se zobrazí Time Set. Aktuální čas se zobrazí na 3 vteřiny a poté rádio opět ukáže informace o stanici.

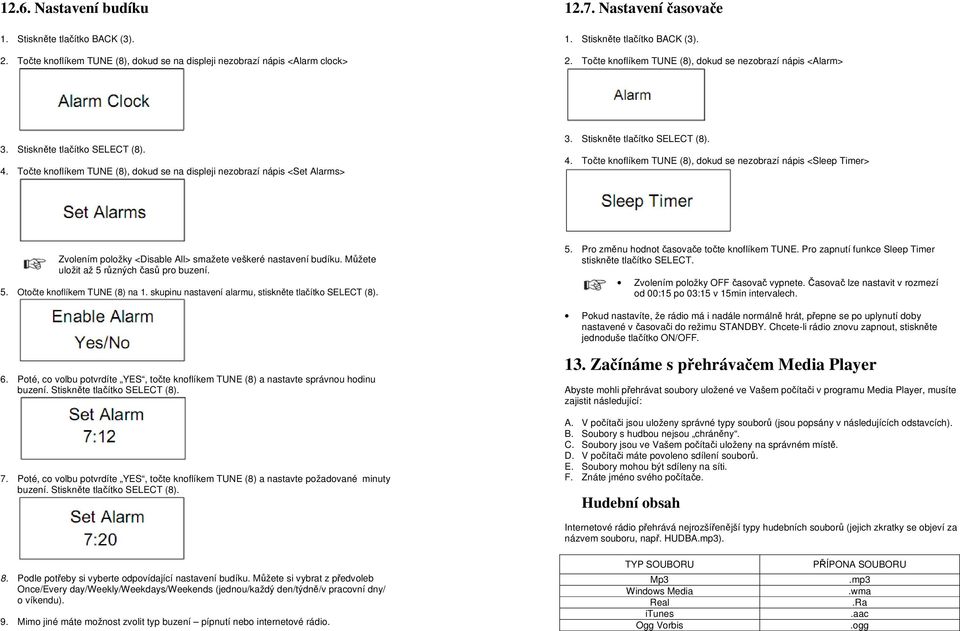

7 12.6. Nastavení budíku 1. Stiskněte tlačítko BACK (3). 2. Točte knoflíkem TUNE (8), dokud se na displeji nezobrazí nápis <Alarm clock> Nastavení časovače 1. Stiskněte tlačítko BACK (3). 2. Točte knoflíkem TUNE (8), dokud se nezobrazí nápis <Alarm> 4. Točte knoflíkem TUNE (8), dokud se na displeji nezobrazí nápis <Set Alarms> 4. Točte knoflíkem TUNE (8), dokud se nezobrazí nápis <Sleep Timer> Zvolením položky <Disable All> smažete veškeré nastavení budíku. Můžete uložit až 5 různých časů pro buzení. 5. Otočte knoflíkem TUNE (8) na 1. skupinu nastavení alarmu, stiskněte tlačítko SELECT (8). 5. Pro změnu hodnot časovače točte knoflíkem TUNE. Pro zapnutí funkce Sleep Timer stiskněte tlačítko SELECT. Zvolením položky OFF časovač vypnete. Časovač lze nastavit v rozmezí od 00:15 po 03:15 v 15min intervalech. Pokud nastavíte, že rádio má i nadále normálně hrát, přepne se po uplynutí doby nastavené v časovači do režimu STANDBY. Chcete-li rádio znovu zapnout, stiskněte jednoduše tlačítko ON/OFF. 6. Poté, co volbu potvrdíte YES, točte knoflíkem TUNE (8) a nastavte správnou hodinu buzení. Stiskněte tlačítko SELECT (8). 7. Poté, co volbu potvrdíte YES, točte knoflíkem TUNE (8) a nastavte požadované minuty buzení. Stiskněte tlačítko SELECT (8). 13. Začínáme s přehrávačem Media Player Abyste mohli přehrávat soubory uložené ve Vašem počítači v programu Media Player, musíte zajistit následující: A. V počítači jsou uloženy správné typy souborů (jsou popsány v následujících odstavcích). B. Soubory s hudbou nejsou chráněny. C. Soubory jsou ve Vašem počítači uloženy na správném místě. D. V počítači máte povoleno sdílení souborů. E. Soubory mohou být sdíleny na síti. F. Znáte jméno svého počítače. Hudební obsah Internetové rádio přehrává nejrozšířenější typy hudebních souborů (jejich zkratky se objeví za názvem souboru, např. HUDBA.mp3). 8. Podle potřeby si vyberte odpovídající nastavení budíku. Můžete si vybrat z předvoleb Once/Every day/weekly/weekdays/weekends (jednou/každý den/týdně/v pracovní dny/ o víkendu). 9. Mimo jiné máte možnost zvolit typ buzení pípnutí nebo internetové rádio. TYP SOUBORU Mp3 Windows Media Real itunes Ogg Vorbis PŘÍPONA SOUBORU.mp3.wma.Ra.aac.ogg

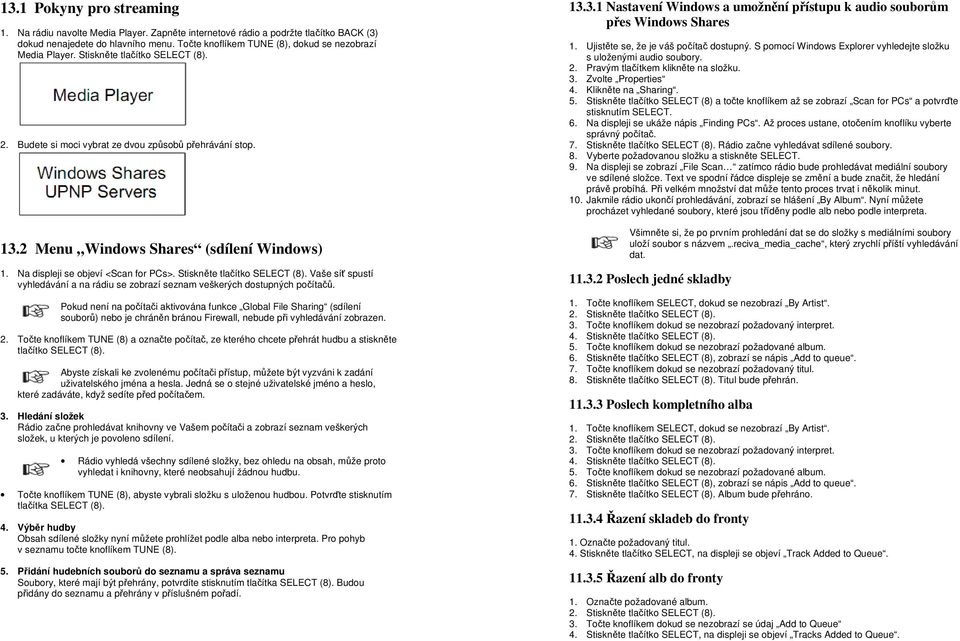

8 13.1 Pokyny pro streaming 1. Na rádiu navolte Media Player. Zapněte internetové rádio a podržte tlačítko BACK (3) dokud nenajedete do hlavního menu. Točte knoflíkem TUNE (8), dokud se nezobrazí Media Player. Stiskněte tlačítko SELECT (8). 2. Budete si moci vybrat ze dvou způsobů přehrávání stop Menu Windows Shares (sdílení Windows) 1. Na displeji se objeví <Scan for PCs>. Stiskněte tlačítko SELECT (8). Vaše síť spustí vyhledávání a na rádiu se zobrazí seznam veškerých dostupných počítačů. Pokud není na počítači aktivována funkce Global File Sharing (sdílení souborů) nebo je chráněn bránou Firewall, nebude při vyhledávání zobrazen. 2. Točte knoflíkem TUNE (8) a označte počítač, ze kterého chcete přehrát hudbu a stiskněte tlačítko SELECT (8). Abyste získali ke zvolenému počítači přístup, můžete být vyzváni k zadání uživatelského jména a hesla. Jedná se o stejné uživatelské jméno a heslo, které zadáváte, když sedíte před počítačem. 3. Hledání složek Rádio začne prohledávat knihovny ve Vašem počítači a zobrazí seznam veškerých složek, u kterých je povoleno sdílení. Rádio vyhledá všechny sdílené složky, bez ohledu na obsah, může proto vyhledat i knihovny, které neobsahují žádnou hudbu. Točte knoflíkem TUNE (8), abyste vybrali složku s uloženou hudbou. Potvrďte stisknutím tlačítka SELECT (8). 4. Výběr hudby Obsah sdílené složky nyní můžete prohlížet podle alba nebo interpreta. Pro pohyb v seznamu točte knoflíkem TUNE (8). 5. Přidání hudebních souborů do seznamu a správa seznamu Soubory, které mají být přehrány, potvrdíte stisknutím tlačítka SELECT (8). Budou přidány do seznamu a přehrány v příslušném pořadí Nastavení Windows a umožnění přístupu k audio souborům přes Windows Shares 1. Ujistěte se, že je váš počítač dostupný. S pomocí Windows Explorer vyhledejte složku s uloženými audio soubory. 2. Pravým tlačítkem klikněte na složku. 3. Zvolte Properties 4. Klikněte na Sharing. 5. Stiskněte tlačítko SELECT (8) a točte knoflíkem až se zobrazí Scan for PCs a potvrďte stisknutím SELECT. 6. Na displeji se ukáže nápis Finding PCs. Až proces ustane, otočením knoflíku vyberte správný počítač. 7. Stiskněte tlačítko SELECT (8). Rádio začne vyhledávat sdílené soubory. 8. Vyberte požadovanou složku a stiskněte SELECT. 9. Na displeji se zobrazí File Scan zatímco rádio bude prohledávat mediální soubory ve sdílené složce. Text ve spodní řádce displeje se změní a bude značit, že hledání právě probíhá. Při velkém množství dat může tento proces trvat i několik minut. 10. Jakmile rádio ukončí prohledávání, zobrazí se hlášení By Album. Nyní můžete procházet vyhledané soubory, které jsou tříděny podle alb nebo podle interpreta. Všimněte si, že po prvním prohledání dat se do složky s mediálními soubory uloží soubor s názvem.reciva_media_cache, který zrychlí příští vyhledávání dat Poslech jedné skladby 1. Točte knoflíkem SELECT, dokud se nezobrazí By Artist. 2. Stiskněte tlačítko SELECT (8). 3. Točte knoflíkem dokud se nezobrazí požadovaný interpret. 4. Stiskněte tlačítko SELECT (8). 5. Točte knoflíkem dokud se nezobrazí požadované album. 6. Stiskněte tlačítko SELECT (8), zobrazí se nápis Add to queue. 7. Točte knoflíkem dokud se nezobrazí požadovaný titul. 8. Stiskněte tlačítko SELECT (8). Titul bude přehrán Poslech kompletního alba 1. Točte knoflíkem SELECT, dokud se nezobrazí By Artist. 2. Stiskněte tlačítko SELECT (8). 3. Točte knoflíkem dokud se nezobrazí požadovaný interpret. 4. Stiskněte tlačítko SELECT (8). 5. Točte knoflíkem dokud se nezobrazí požadované album. 6. Stiskněte tlačítko SELECT (8), zobrazí se nápis Add to queue. 7. Stiskněte tlačítko SELECT (8). Album bude přehráno Řazení skladeb do fronty 1. Označte požadovaný titul. 4. Stiskněte tlačítko SELECT, na displeji se objeví Track Added to Queue Řazení alb do fronty 1. Označte požadované album. 2. Stiskněte tlačítko SELECT (8). 3. Točte knoflíkem dokud se nezobrazí se údaj Add to Queue 4. Stiskněte tlačítko SELECT, na displeji se objeví Tracks Added to Queue.

9 Ovládání přehrávání 1. Tlačítkem STOP ukončíte přehrávání. 2. Použijte tlačítko PLAY/PAUSE/STOP, chcete-li pozastavit právě přehrávanou stopu nebo ji začít přehrávat od začátku. 3. Chcete-li zastavit právě přehrávanou skladbu, na 2 vteřiny přidržte PLAY/PAUSE/STOP. 4. Chcete-li přehrát předešlou skladbu v seznamu, stiskněte tlačítko PREVIOUS. 5. Chcete-li přehrát následující skladbu v seznamu, stiskněte tlačítko NEXT Listování v seznamu 1. Stiskněte tlačítko BROWSE. Zobrazí se název skladby, která právě hraje. 2. Otočte knoflíkem, abyste viděli další skladby ve frontě. 3. Chcete-li začít přehrávat frontu od jiné stopy, najeďte na požadovanou skladbu a stiskněte SELECT Přehrávání skladeb v náhodném pořadí 1. Vyberte jednotlivé skladby (viz výše). 2. Za pomocí tlačítek SELECT a BACK najeďte do hlavního menu Media Player. 4. Točte knoflíkem dokud se nezobrazí Playback Mode. 5. Stiskněte tlačítko SELECT (8). 6. Točte knoflíkem dokud se nezobrazí Shuffle. 7. Stiskněte tlačítko SELECT (8). 8. Pootočte knoflíkem a vyberte YES/NO pro povolení/zamítnutí volby přehrávání v náhodném pořadí Opakované přehrávání skladeb ve frontě 1. Vyberte jednotlivé skladby (viz popsáno výše) 2. Za pomocí tlačítek SELECT a BACK najeďte do hlavního menu Media Player. 4. Točte knoflíkem dokud se nezobrazí Playback Mode. 5. Stiskněte tlačítko SELECT (8). 6. Točte knoflíkem dokud se nezobrazí Repeat. 7. Stiskněte tlačítko SELECT (8). 8. Pootočte knoflíkem a vyberte YES/NO pro povolení/zamítnutí volby opakovaného přehrávání stop. 6. Rádio zobrazí kategorie médií dostupných na serveru UPnP, například Hudba, Playlisty, atd. Zvolte kategorii, kterou chcete procházet, stiskněte SELECT, vyberte podkategorii a znovu potvrďte SELECT. Např. můžete vybrat Hudba a pak Album. 7. Zvolte mediální soubory, které si přejete přehrát a potvrďte stisknutím SELECT. 8. Na displeji se objeví Add to Queue, stiskněte SELECT. Rádio zařadí skladby do fronty a automaticky začne s přehráváním Nastavení Windows a zpřístupnění audio souborů přes UPnP server 1. Máte-li na svém počítači nainstalovány Windows XP, můžete jako svůj UPnP server použít Windows Media Player 11. Přehrávač Media Player si můžete stáhnout z webu společnosti Microsoft a nainstalovat podle pokynů doprovázejících instalaci. 2. Po instalaci program vytvoří knihovnu všech dostupných mediálních souborů na Vašem PC. Chcete-li do knihovny přidat soubor, zvolte File>Add to library...> Advanced Options, klikněte na Add a zvolte soubory, které chcete přidat. 3. Nyní je potřeba připojit internetové rádio k Windows Media Player 11 a nastavit přístup ke knihovně médií. Následujte tyto kroky: Pomocí tlačítka BACK najeďte do hlavního menu a otočením knoflíku zvolte Media Player. Stiskněte SELECT, otočte knoflíkem a zvolte UPnP Servers. Potvrďte stisknutím SELECT. Rádio začne vyhledávat dostupné UPnP servery. Po dobu vyhledávání, která může trvat několik vteřin, se na displeji zobrazí <EMPTY>. Toto hlášení přetrvá, pokud nebude nalezen žádný dostupný UPnP server. Po úspěšném vyhledání zvolte UPnP server pootočením knoflíku a potvrďte stisknutím SELECT. (na rádiu bude v tento moment zobrazeno hlášení <Access Denied>). 4. Počítač Vám nyní oznámí, že se zařízení snaží s UPnP serverem navázat spojení. Přístup povolíte, kliknete-li v Media Playeru na Library a zvolíte Media Sharing, čímž se otevře dialogové okno Media Sharing Menu UPnP Servers (Universal Plug and Play) Umístění a přehrávání skladeb za použití rádia a UPnP serveru 1. Jakmile je UPnP server nastaven na sdílení mediálních souborů s rádiem, můžete začít přehrávat hudbu následujícím způsobem: 2. Opakovaně stiskněte tlačítko BACK, až se dostanete do hlavního menu, ve kterém zvolte Media Player. 3. Stiskněte SELECT, otočte knoflíkem a zvolte UPnP Servers 4. Potvrďte stisknutím SELECT. Rádio začne vyhledávat dostupné UPnP servery. Po dobu vyhledávání, které může trvat několik vteřin, se na displeji zobrazí <EMPTY>. Toto hlášení přetrvá, pokud nebude nalezen žádný dostupný UPnP server. 5. Po úspěšném vyhledání zvolte UPnP server pootočením knoflíku a potvrďte stisknutím SELECT. 5. V dialogovém okně Media Sharing bude rádio označeno jako neznámé zařízení. Vyberte jej, zvolte Allow (povolit) a OK.

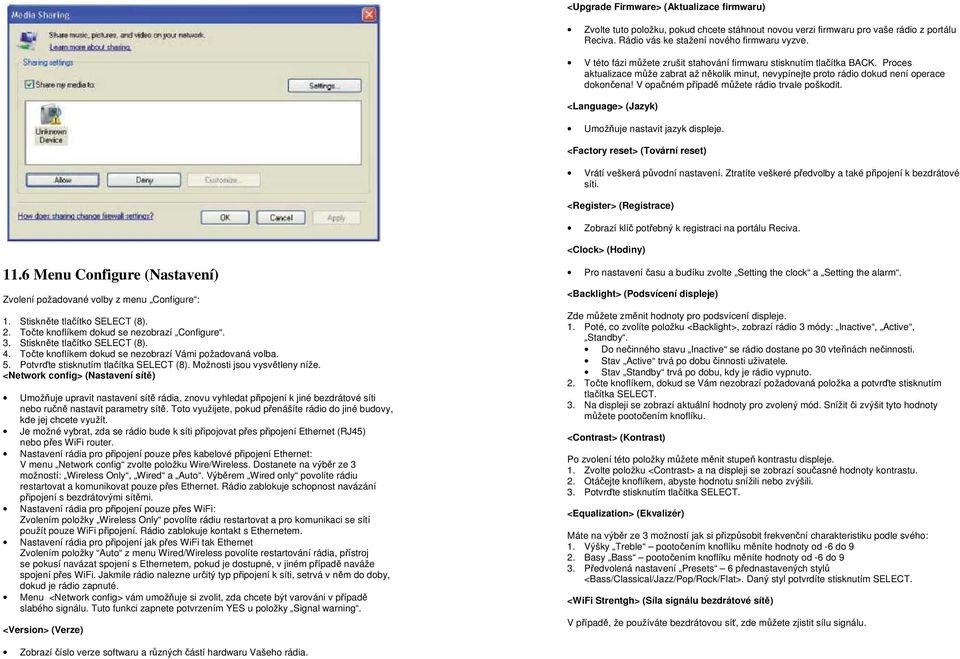

10 <Upgrade Firmware> (Aktualizace firmwaru) Zvolte tuto položku, pokud chcete stáhnout novou verzi firmwaru pro vaše rádio z portálu Reciva. Rádio vás ke stažení nového firmwaru vyzve. V této fázi můžete zrušit stahování firmwaru stisknutím tlačítka BACK. Proces aktualizace může zabrat až několik minut, nevypínejte proto rádio dokud není operace dokončena! V opačném případě můžete rádio trvale poškodit. <Language> (Jazyk) Umožňuje nastavit jazyk displeje. <Factory reset> (Tovární reset) Vrátí veškerá původní nastavení. Ztratíte veškeré předvolby a také připojení k bezdrátové síti. <Register> (Registrace) Zobrazí klíč potřebný k registraci na portálu Reciva. <Clock> (Hodiny) 11.6 Menu Configure (Nastavení) Zvolení požadované volby z menu Configure : 1. Stiskněte tlačítko SELECT (8). 2. Točte knoflíkem dokud se nezobrazí Configure. 4. Točte knoflíkem dokud se nezobrazí Vámi požadovaná volba. 5. Potvrďte stisknutím tlačítka SELECT (8). Možnosti jsou vysvětleny níže. <Network config> (Nastavení sítě) Umožňuje upravit nastavení sítě rádia, znovu vyhledat připojení k jiné bezdrátové síti nebo ručně nastavit parametry sítě. Toto využijete, pokud přenášíte rádio do jiné budovy, kde jej chcete využít. Je možné vybrat, zda se rádio bude k síti připojovat přes připojení Ethernet (RJ45) nebo přes WiFi router. Nastavení rádia pro připojení pouze přes kabelové připojení Ethernet: V menu Network config zvolte položku Wire/Wireless. Dostanete na výběr ze 3 možností: Wireless Only, Wired a Auto. Výběrem Wired only povolíte rádiu restartovat a komunikovat pouze přes Ethernet. Rádio zablokuje schopnost navázání připojení s bezdrátovými sítěmi. Nastavení rádia pro připojení pouze přes WiFi: Zvolením položky Wireless Only povolíte rádiu restartovat a pro komunikaci se sítí použít pouze WiFi připojení. Rádio zablokuje kontakt s Ethernetem. Nastavení rádia pro připojení jak přes WiFi tak Ethernet Zvolením položky Auto z menu Wired/Wireless povolíte restartování rádia, přístroj se pokusí navázat spojení s Ethernetem, pokud je dostupné, v jiném případě naváže spojení přes WiFi. Jakmile rádio nalezne určitý typ připojení k síti, setrvá v něm do doby, dokud je rádio zapnuté. Menu <Network config> vám umožňuje si zvolit, zda chcete být varováni v případě slabého signálu. Tuto funkci zapnete potvrzením YES u položky Signal warning. <Version> (Verze) Pro nastavení času a budíku zvolte Setting the clock a Setting the alarm. <Backlight> (Podsvícení displeje) Zde můžete změnit hodnoty pro podsvícení displeje. 1. Poté, co zvolíte položku <Backlight>, zobrazí rádio 3 módy: Inactive, Active, Standby. Do nečinného stavu Inactive se rádio dostane po 30 vteřinách nečinnosti. Stav Active trvá po dobu činnosti uživatele. Stav Standby trvá po dobu, kdy je rádio vypnuto. 2. Točte knoflíkem, dokud se Vám nezobrazí požadovaná položka a potvrďte stisknutím tlačítka SELECT. 3. Na displeji se zobrazí aktuální hodnoty pro zvolený mód. Snížit či zvýšit tyto hodnoty můžete pootočením knoflíku. <Contrast> (Kontrast) Po zvolení této položky můžete měnit stupeň kontrastu displeje. 1. Zvolte položku <Contrast> a na displeji se zobrazí současné hodnoty kontrastu. 2. Otáčejte knoflíkem, abyste hodnotu snížili nebo zvýšili. 3. Potvrďte stisknutím tlačítka SELECT. <Equalization> (Ekvalizér) Máte na výběr ze 3 možností jak si přizpůsobit frekvenční charakteristiku podle svého: 1. Výšky Treble pootočením knoflíku měníte hodnoty od -6 do 9 2. Basy Bass pootočením knoflíku měníte hodnoty od -6 do 9 3. Předvolená nastavení Presets 6 přednastavených stylů <Bass/Classical/Jazz/Pop/Rock/Flat>. Daný styl potvrdíte stisknutím SELECT. <WiFi Strentgh> (Síla signálu bezdrátové sítě) V případě, že používáte bezdrátovou síť, zde můžete zjistit sílu signálu. Zobrazí číslo verze softwaru a různých částí hardwaru Vašeho rádia.

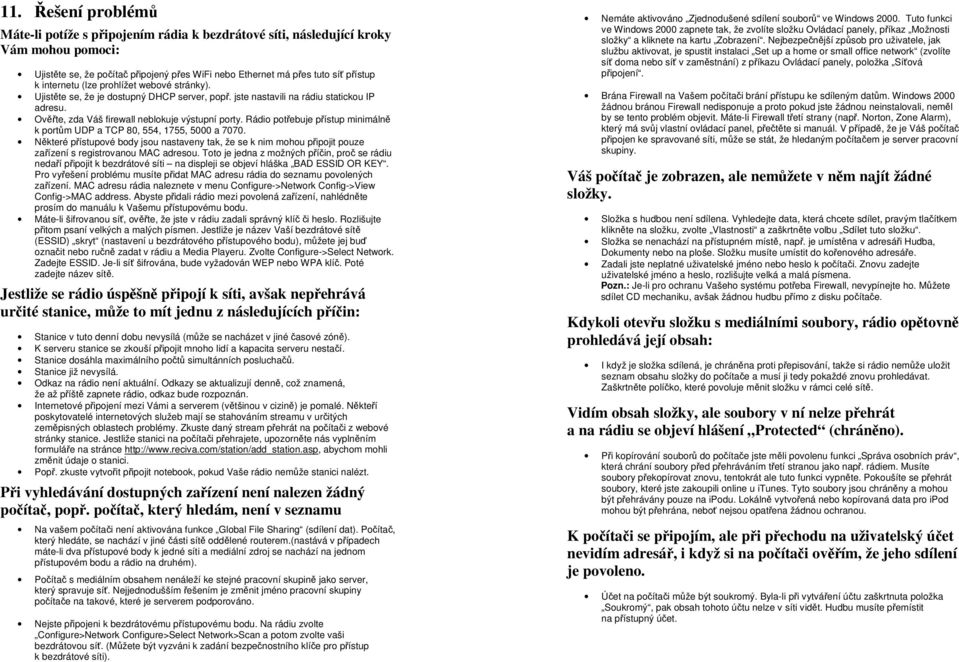

11 11. Řešení problémů Máte-li potíže s připojením rádia k bezdrátové síti, následující kroky Vám mohou pomoci: Ujistěte se, že počítač připojený přes WiFi nebo Ethernet má přes tuto síť přístup k internetu (lze prohlížet webové stránky). Ujistěte se, že je dostupný DHCP server, popř. jste nastavili na rádiu statickou IP adresu. Ověřte, zda Váš firewall neblokuje výstupní porty. Rádio potřebuje přístup minimálně k portům UDP a TCP 80, 554, 1755, 5000 a Některé přístupové body jsou nastaveny tak, že se k nim mohou připojit pouze zařízení s registrovanou MAC adresou. Toto je jedna z možných příčin, proč se rádiu nedaří připojit k bezdrátové síti na displeji se objeví hláška BAD ESSID OR KEY. Pro vyřešení problému musíte přidat MAC adresu rádia do seznamu povolených zařízení. MAC adresu rádia naleznete v menu Configure->Network Config->View Config->MAC address. Abyste přidali rádio mezi povolená zařízení, nahlédněte prosím do manuálu k Vašemu přístupovému bodu. Máte-li šifrovanou síť, ověřte, že jste v rádiu zadali správný klíč či heslo. Rozlišujte přitom psaní velkých a malých písmen. Jestliže je název Vaší bezdrátové sítě (ESSID) skryt (nastavení u bezdrátového přístupového bodu), můžete jej buď označit nebo ručně zadat v rádiu a Media Playeru. Zvolte Configure->Select Network. Zadejte ESSID. Je-li síť šifrována, bude vyžadován WEP nebo WPA klíč. Poté zadejte název sítě. Jestliže se rádio úspěšně připojí k síti, avšak nepřehrává určité stanice, může to mít jednu z následujících příčin: Stanice v tuto denní dobu nevysílá (může se nacházet v jiné časové zóně). K serveru stanice se zkouší připojit mnoho lidí a kapacita serveru nestačí. Stanice dosáhla maximálního počtů simultánních posluchačů. Stanice již nevysílá. Odkaz na rádio není aktuální. Odkazy se aktualizují denně, což znamená, že až příště zapnete rádio, odkaz bude rozpoznán. Internetové připojení mezi Vámi a serverem (většinou v cizině) je pomalé. Někteří poskytovatelé internetových služeb mají se stahováním streamu v určitých zeměpisných oblastech problémy. Zkuste daný stream přehrát na počítači z webové stránky stanice. Jestliže stanici na počítači přehrajete, upozorněte nás vyplněním formuláře na stránce abychom mohli změnit údaje o stanici. Popř. zkuste vytvořit připojit notebook, pokud Vaše rádio nemůže stanici nalézt. Při vyhledávání dostupných zařízení není nalezen žádný počítač, popř. počítač, který hledám, není v seznamu Na vašem počítači není aktivována funkce Global File Sharing (sdílení dat). Počítač, který hledáte, se nachází v jiné části sítě oddělené routerem.(nastává v případech máte-li dva přístupové body k jedné síti a mediální zdroj se nachází na jednom přístupovém bodu a rádio na druhém). Počítač s mediálním obsahem nenáleží ke stejné pracovní skupině jako server, který spravuje síť. Nejjednodušším řešením je změnit jméno pracovní skupiny počítače na takové, které je serverem podporováno. Nejste připojeni k bezdrátovému přístupovému bodu. Na rádiu zvolte Configure>Network Configure>Select Network>Scan a potom zvolte vaši bezdrátovou síť. (Můžete být vyzváni k zadání bezpečnostního klíče pro přístup k bezdrátové síti). Nemáte aktivováno Zjednodušené sdílení souborů ve Windows Tuto funkci ve Windows 2000 zapnete tak, že zvolíte složku Ovládací panely, příkaz Možnosti složky a kliknete na kartu Zobrazení. Nejbezpečnější způsob pro uživatele, jak službu aktivovat, je spustit instalaci Set up a home or small office network (zvolíte síť doma nebo síť v zaměstnání) z příkazu Ovládací panely, položka Síťová připojení. Brána Firewall na Vašem počítači brání přístupu ke sdíleným datům. Windows 2000 žádnou bránou Firewall nedisponuje a proto pokud jste žádnou neinstalovali, neměl by se tento problém objevit. Máte-li Firewall třetí strany (např. Norton, Zone Alarm), který má svůj vlastní ovládací panel, přečtěte si manuál. V případě, že je Váš počítač připojen ke spravované síti, může se stát, že hledaným počítačem je server pracovní skupiny. Váš počítač je zobrazen, ale nemůžete v něm najít žádné složky. Složka s hudbou není sdílena. Vyhledejte data, která chcete sdílet, pravým tlačítkem klikněte na složku, zvolte Vlastnosti a zaškrtněte volbu Sdílet tuto složku. Složka se nenachází na přístupném místě, např. je umístěna v adresáři Hudba, Dokumenty nebo na ploše. Složku musíte umístit do kořenového adresáře. Zadali jste neplatné uživatelské jméno nebo heslo k počítači. Znovu zadejte uživatelské jméno a heslo, rozlišujte velká a malá písmena. Pozn.: Je-li pro ochranu Vašeho systému potřeba Firewall, nevypínejte ho. Můžete sdílet CD mechaniku, avšak žádnou hudbu přímo z disku počítače. Kdykoli otevřu složku s mediálními soubory, rádio opětovně prohledává její obsah: I když je složka sdílená, je chráněna proti přepisování, takže si rádio nemůže uložit seznam obsahu složky do počítače a musí ji tedy pokaždé znovu prohledávat. Zaškrtněte políčko, které povoluje měnit složku v rámci celé sítě. Vidím obsah složky, ale soubory v ní nelze přehrát a na rádiu se objeví hlášení Protected (chráněno). Při kopírování souborů do počítače jste měli povolenu funkci Správa osobních práv, která chrání soubory před přehráváním třetí stranou jako např. rádiem. Musíte soubory překopírovat znovu, tentokrát ale tuto funkci vypněte. Pokoušíte se přehrát soubory, které jste zakoupili online u itunes. Tyto soubory jsou chráněny a mohou být přehrávány pouze na ipodu. Lokálně vytvořená nebo kopírovaná data pro ipod mohou být přehrána, neboť nejsou opatřena žádnou ochranou. K počítači se připojím, ale při přechodu na uživatelský účet nevidím adresář, i když si na počítači ověřím, že jeho sdílení je povoleno. Účet na počítači může být soukromý. Byla-li při vytváření účtu zaškrtnuta položka Soukromý, pak obsah tohoto účtu nelze v síti vidět. Hudbu musíte přemístit na přístupný účet.

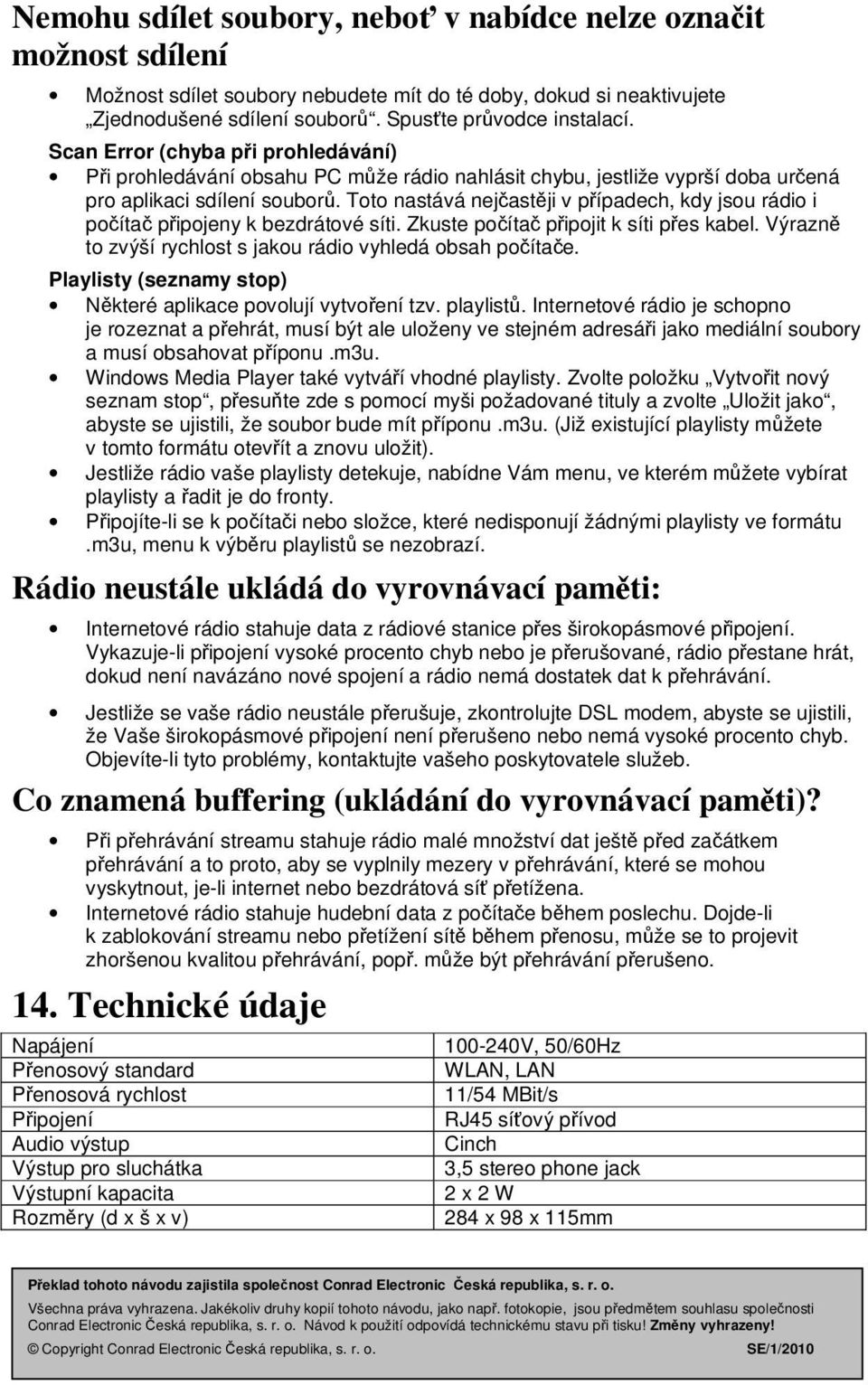

12 Nemohu sdílet soubory, neboť v nabídce nelze označit možnost sdílení Možnost sdílet soubory nebudete mít do té doby, dokud si neaktivujete Zjednodušené sdílení souborů. Spusťte průvodce instalací. Scan Error (chyba při prohledávání) Při prohledávání obsahu PC může rádio nahlásit chybu, jestliže vyprší doba určená pro aplikaci sdílení souborů. Toto nastává nejčastěji v případech, kdy jsou rádio i počítač připojeny k bezdrátové síti. Zkuste počítač připojit k síti přes kabel. Výrazně to zvýší rychlost s jakou rádio vyhledá obsah počítače. Playlisty (seznamy stop) Některé aplikace povolují vytvoření tzv. playlistů. Internetové rádio je schopno je rozeznat a přehrát, musí být ale uloženy ve stejném adresáři jako mediální soubory a musí obsahovat příponu.m3u. Windows Media Player také vytváří vhodné playlisty. Zvolte položku Vytvořit nový seznam stop, přesuňte zde s pomocí myši požadované tituly a zvolte Uložit jako, abyste se ujistili, že soubor bude mít příponu.m3u. (Již existující playlisty můžete v tomto formátu otevřít a znovu uložit). Jestliže rádio vaše playlisty detekuje, nabídne Vám menu, ve kterém můžete vybírat playlisty a řadit je do fronty. Připojíte-li se k počítači nebo složce, které nedisponují žádnými playlisty ve formátu.m3u, menu k výběru playlistů se nezobrazí. Rádio neustále ukládá do vyrovnávací paměti: Internetové rádio stahuje data z rádiové stanice přes širokopásmové připojení. Vykazuje-li připojení vysoké procento chyb nebo je přerušované, rádio přestane hrát, dokud není navázáno nové spojení a rádio nemá dostatek dat k přehrávání. Jestliže se vaše rádio neustále přerušuje, zkontrolujte DSL modem, abyste se ujistili, že Vaše širokopásmové připojení není přerušeno nebo nemá vysoké procento chyb. Objevíte-li tyto problémy, kontaktujte vašeho poskytovatele služeb. Co znamená buffering (ukládání do vyrovnávací paměti)? Při přehrávání streamu stahuje rádio malé množství dat ještě před začátkem přehrávání a to proto, aby se vyplnily mezery v přehrávání, které se mohou vyskytnout, je-li internet nebo bezdrátová síť přetížena. Internetové rádio stahuje hudební data z počítače během poslechu. Dojde-li k zablokování streamu nebo přetížení sítě během přenosu, může se to projevit zhoršenou kvalitou přehrávání, popř. může být přehrávání přerušeno. 14. Technické údaje Napájení Přenosový standard Přenosová rychlost Připojení Audio výstup Výstup pro sluchátka Výstupní kapacita Rozměry (d x š x v) V, 50/60Hz WLAN, LAN 11/54 MBit/s RJ45 síťový přívod Cinch 3,5 stereo phone jack 2 x 2 W 284 x 98 x 115mm Překlad tohoto návodu zajistila společnost Conrad Electronic Česká republika, s. r. o. Všechna práva vyhrazena. Jakékoliv druhy kopií tohoto návodu, jako např. fotokopie, jsou předmětem souhlasu společnosti Conrad Electronic Česká republika, s. r. o. Návod k použití odpovídá technickému stavu při tisku! Změny vyhrazeny! Copyright Conrad Electronic Česká republika, s. r. o. SE/1/2010
