Materiálově neagresivní činidla pro. dekontaminaci. citlivých komponent techniky

Rozměr: px

Začít zobrazení ze stránky:

Download "Materiálově neagresivní činidla pro. dekontaminaci. citlivých komponent techniky"

Milena Konečná
před 8 lety
Počet zobrazení:

1 neagresivní činidla pro dekontaminaci citlivých komponent techniky Ing. František OPLUŠTIL, CSc. VOP-026 Šternberk, s.p., divize VTÚO Brno, CZE tel.: ,

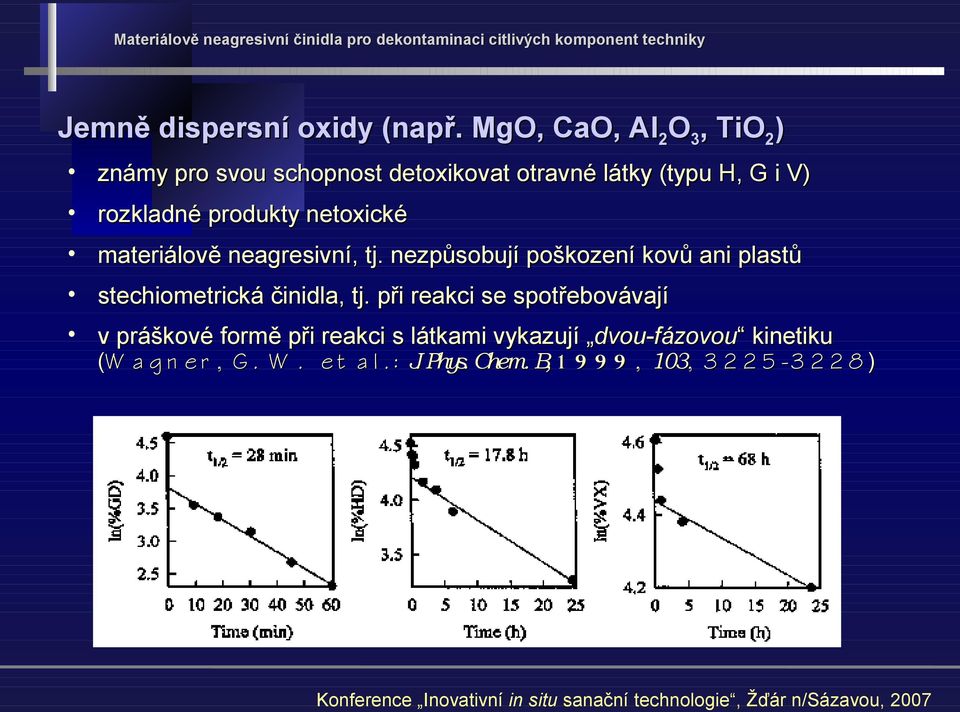

2 Jemně dispersní oxidy (např. MgO, CaO, Al 2 O 3, TiO 2 ) známy pro svou schopnost detoxikovat otravné látky (typu H, G i V) rozkladné produkty netoxické materiálově neagresivní, tj. nezpůsobují poškození kovů ani plastů stechiometrická činidla, tj. při reakci se spotřebovávají v práškové formě při reakci s látkami vykazují dvou-fázovou dvou-fázovou kinetiku (WW a g n e r, G. W. e t a l.: J. Phys. Chem. B, , 103,, )

produkty netoxické materiálově neagresivní, tj.

3 Toxické látky a cesty jejich inaktivace Sulfidický yperit OH Cl S +H 2 0 -HCl S OH Cl -HCl S

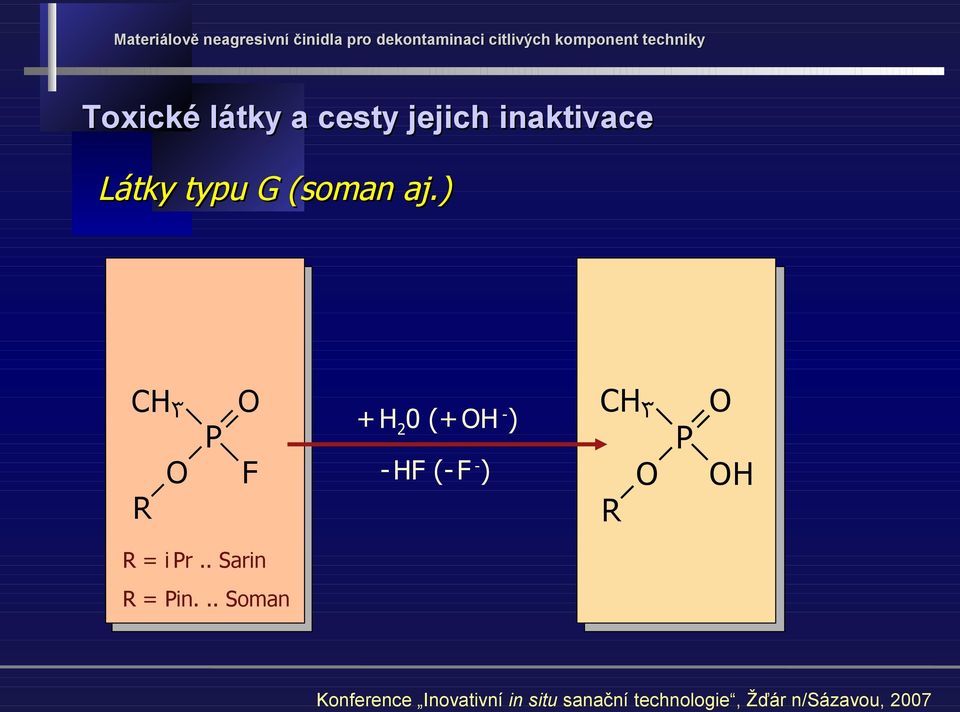

4 Toxické látky a cesty jejich inaktivace Látky typu G (soman aj.) CH ٣ R O P O F + H 2 0 (+ OH - ) - HF (- F - ) CH ٣ R O P O OH R = i Pr.. Sarin R = Pin... Soman

5 Toxické látky a cesty jejich inaktivace Látky typu V CH ٣ R O P O S N R' R'' + H 2 0 (+ OH - ) - SR CH ٣ R O P O OH R = Ethyl / i Butyl R, R = i Pr / Ethyl

6 Příprava a charakteristika oxido-hydroxidů Ti, Fe, Al, Zn hydrolýzou titanyl-sulfátů (TiOSO 4, FeSO 4, Al 2 (SO 4 ) 3, ZnSO 4 ) za přítomnosti nadbytku močoviny při ca. 95 C postup dává amorfní oxido-hydroxidy s převažující velikostí krystalů ca nm částice tvoří kulovité clustery o velikosti ca. 2 až 4 μm TIT ٧٧ ٥٠ X-Ray Diffraction Analysis Morphological Analysis (SEM) ٤٠ Lin (Counts) ٣٠ ٢٠ ١٠ ٠ ٥ ١٠ ٢٠ ٣ ٠ ٤٠ ٥٠ ٦٠ ٧٠ ٨٠ ٩٠ ٢-Theta - Scale

95 C postup dává amorfní oxido-hydroxidy s převažující velikostí krystalů ca.

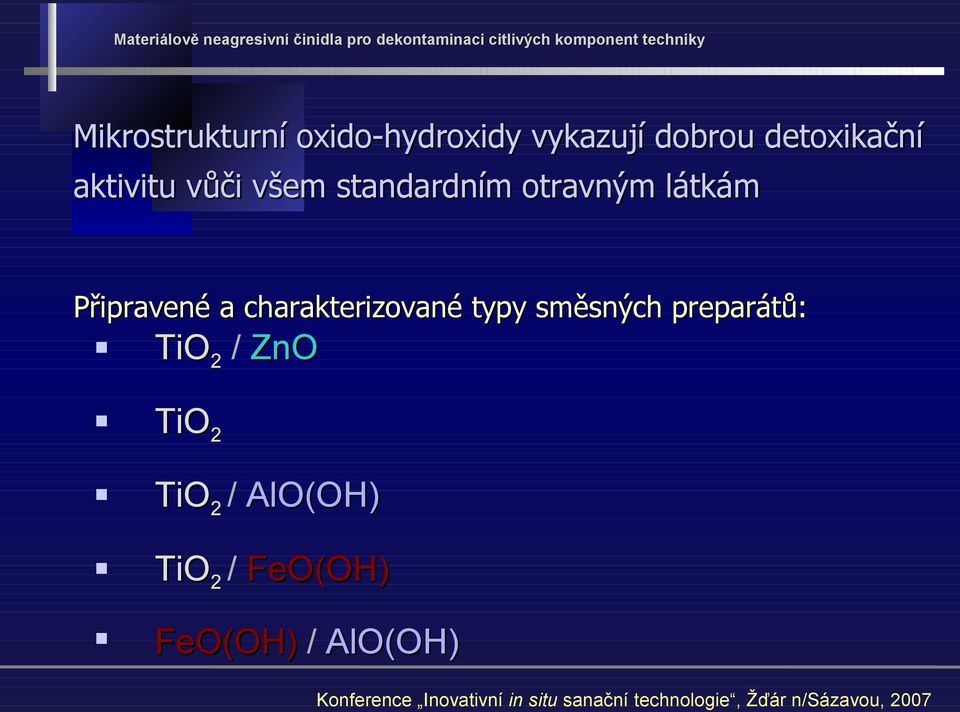

7 Mikrostrukturní oxido-hydroxidy vykazují dobrou detoxikační aktivitu vůči všem standardním otravným látkám Připravené a charakterizované typy směsných preparátů: TiO 2 / ZnO TiO 2 TiO / 2 AlO(OH) TiO / 2 FeO(OH) FeO(OH) / AlO(OH)

látkám Připravené a charakterizované typy směsných

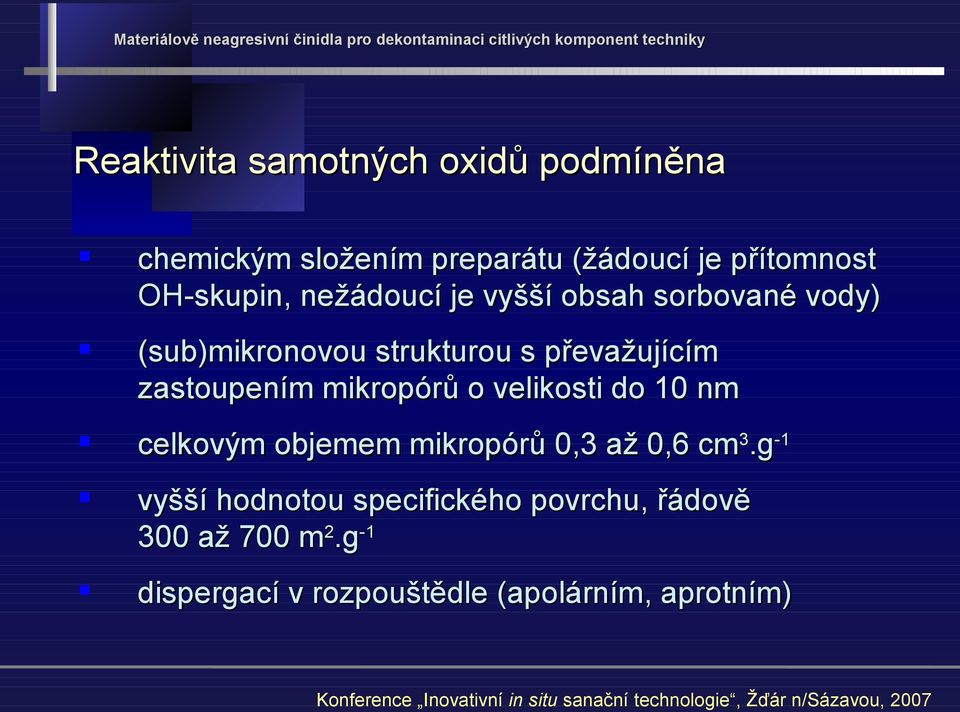

8 Reaktivita samotných oxidů podmíněna chemickým složením preparátu (žádoucí je přítomnost OH-skupin, nežádoucí je vyšší obsah sorbované vody) (sub)mikronovou strukturou s převažujícím zastoupením mikropórů o velikosti do 10 nm celkovým objemem mikropórů 0,3 až 0,6 cm 3.g vyšší hodnotou specifického povrchu, řádově 300 až 700 m 2.g -1.g -1 dispergací v rozpouštědle (apolárním, aprotním)

zastoupením mikropórů o velikosti do 10 nm celkovým objemem mikropórů 0,3 až 0,6 cm 3.

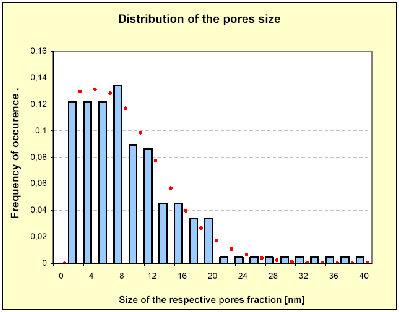

9 Velikost částic a porosita oxido-hydroxidu titanu Typická velikost částic TiO 2 (TiO x OH y ): ca. 5 nm Největší zastoupení mikropórů: 3 až 12 nm Specifický povrch: ca. 410 m 2.g 11 Celkový objem mikro- pórů: 0,22 cm 3.g 11

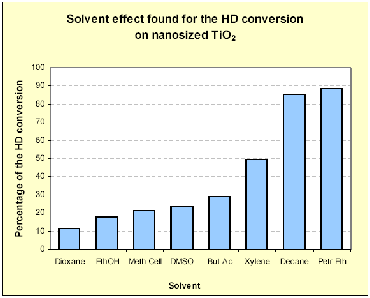

10 Vliv rozpouštědla na průběh dehalogenace yperitu Použitá rozpouštědla: dioxan, ethylalkohol, methyl cellosolve, dimethyl sulfoxid, butylacetát, xylen, dekan a petrolether Závěr Apolární rozpouštědla stimulují dehalogenaci yperitu látek lépe než-li protická či dipolární

sulfoxid, butylacetát, xylen, dekan a petrolether Závěr Apolární

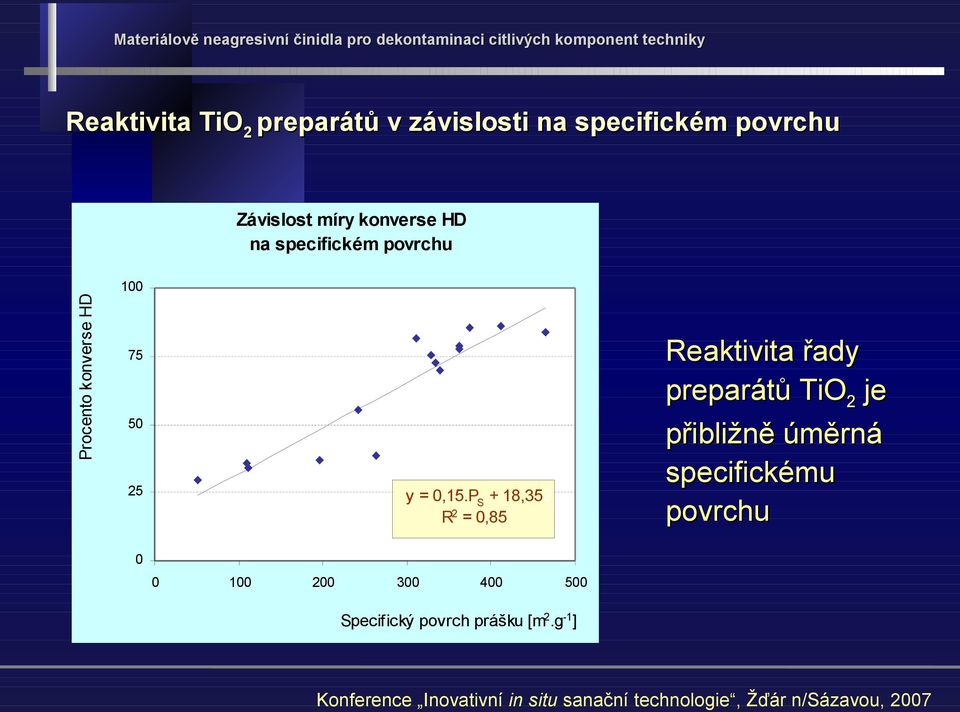

11 Reaktivita TiO 2 preparátů v závislosti na specifickém povrchu Závislost míry konverse HD na specifickém povrchu 100 Procento konverse HD y = 0,15.P S + 18,352 R 2 = 0,85 Reaktivita řady preparátů TiO 2 je přibližně úměrná specifickému povrchu Specifický povrch prášku [m 2.g -1 ]

P S + 18,352 R 2 = 0,85 Reaktivita řady preparátů TiO 2 je přibližně úměrná

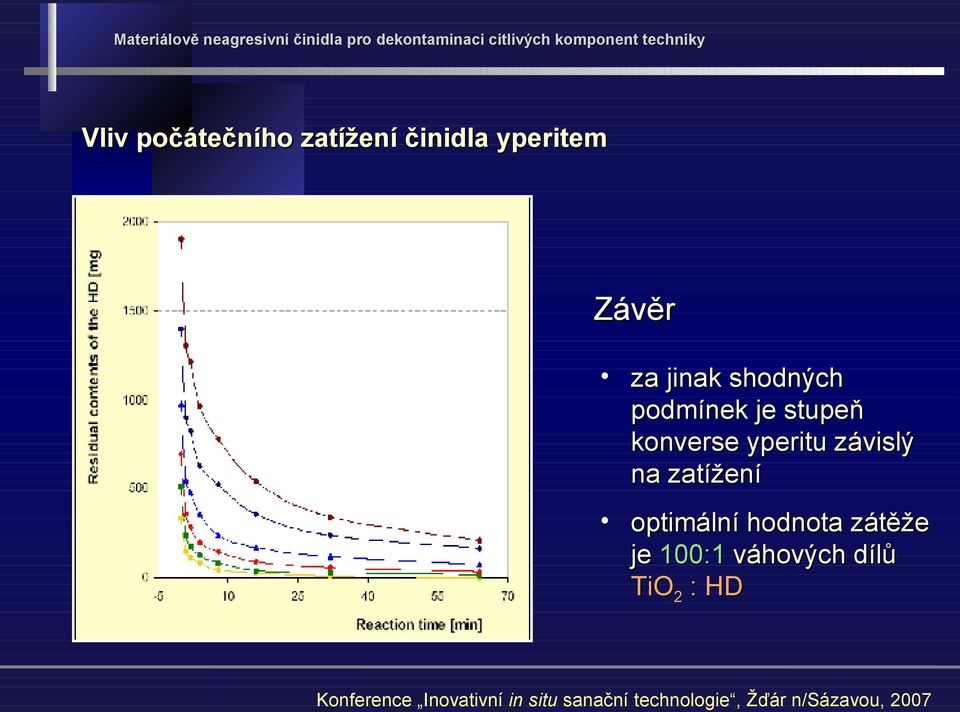

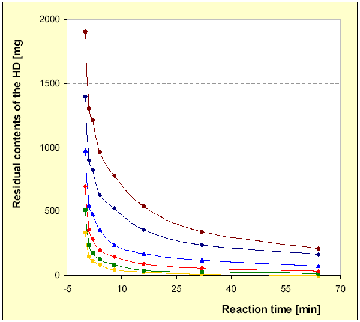

12 Vliv počátečního zatížení činidla yperitem Závěr za jinak shodných podmínek je stupeň konverse yperitu závislý na zatížení optimální hodnota zátěže je 100:1 váhových dílů TiO 2 : HD

13 Vliv počátečního zatížení činidla otravnými látkami G a V Soman je rozkládán ca. 10-krát rychleji, látka VX ca. 3-krát rychleji než yperit. Optimální zatížení TiO 2 je 100 : 2 váhových dílů (TiO 2 : toxická látka, tj. červená křivka ).

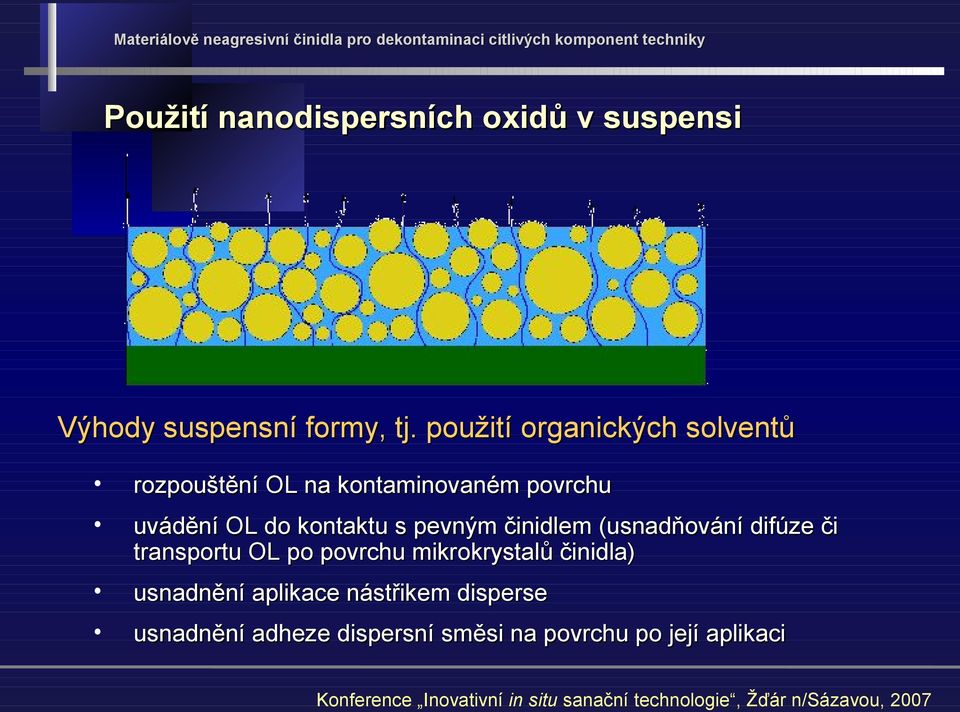

14 Použití nanodispersních oxidů v suspensi Výhody suspensní formy, tj. použití organických solventů rozpouštění OL na kontaminovaném povrchu uvádění OL do kontaktu s pevným činidlem (usnadňování difúze či transportu OL po povrchu mikro krystalů činidla) usnadnění aplikace nástřikem disperse usnadnění adheze dispersní směsi na povrchu po její aplikaci

kontaktu s pevným činidlem (usnadňování difúze či transportu OL po povrchu mikro

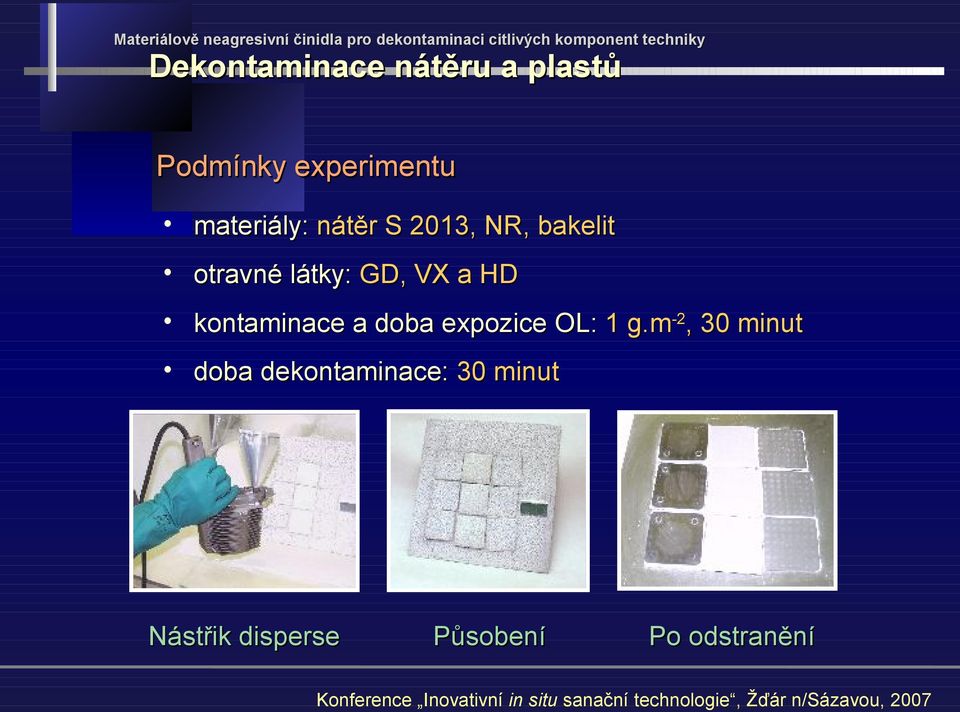

15 Dekontaminace nátěru a plastů Podmínky experimentu materiály: nátěr S 2013, NR, bakelit otravné látky: GD, VX a HD kontaminace a doba expozice OL: 1 g.m -2, 30 minut doba dekontaminace: 30 minut Nástřik disperse Působení Po odstranění

a HD kontaminace a doba expozice OL: 1 g.

16 Ilustrace možné aplikační metody Nástřik práškové disperse na povrch pomocí vysokotlaké stříkací techniky

17 Souhrn Nanodispersní činidla na bázi TiO 2 se vyznačují vysokou polyvalentní reaktivitou, reakční produkty jsou netoxické Mezi otravnými látkami se yperit ukazuje jako nejvíce odolný vůči působení činidel tohoto typu Disperse TiO 2 v nepolárních uhlovodících lze využít pro dekontaminaci nenasákavých a korozně citlivých povrchů a materiálů (komponent vojenské techniky) Činidlo tohoto druhu může nalézt praktické uplatnění při dekontaminaci vnitřních povrchů vojenské techniky a výzbroje, jejich citlivých komponent, interiérů budov a všech objektů, jejichž povrchy jsou rozumně odolné proti průniku OL do struktury

a korozně citlivých povrchů a materiálů (komponent vojenské techniky) Činidlo tohoto druhu může nalézt praktické uplatnění při dekontaminaci vnitřních

Podobné dokumenty

Registrační číslo projektu: CZ.1.07/1.4.00/21.2939. Název projektu: Investice do vzdělání - příslib do budoucnosti

Registrační číslo projektu: CZ.1.07/1.4.00/21.2939 Název projektu: Investice do vzdělání - příslib do budoucnosti Číslo přílohy: VY_číslo šablony_inovace_číslo přílohy Autor Datum vytvoření vzdělávacího
