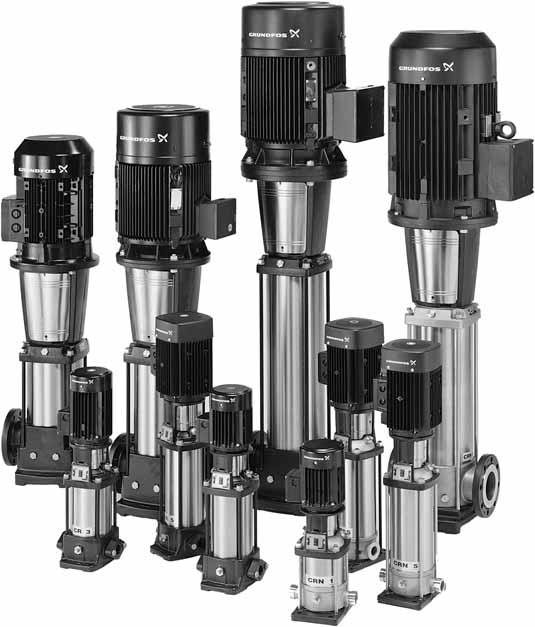

1 NÁVODY GRUNDFOS, CRT ATEX-approved pumps Montážní a provozní návod

2 Montážní a provozní návod Překlad originální anglické verze OBSAH 1. Obecné informace Strana 1. Obecné informace Prohlášení o nebezpečnosti Poznámky 2 2. Související montážní a provozní návod 3 3. Příjem výrobku 3 4. Dokument ochrany proti výbuchu 3 5. Identifikace 3 6. Rozsah kategorií ATEX pro čerpadla CR 4 7. Instalace výrobku Čerpadlo s jednoduchou hřídelovou ucpávkou Čerpadlo s MAGdrive Čerpadlo s dvojitou hřídelovou ucpávkou 5 8. Provozní podmínky Maximální teplota kapaliny Výpočet teploty 6 9. Před zahájením provozu čerpadla s certifikací ATEX a při jeho provozu Kontrolní seznam Údržba a kontrolní prohlídky Utahovací momenty Hřídelová ucpávka 9 Tyto doplňkové instalační a provozní předpisy jsou určeny pro čerpadla Grundfos CR s certifikací ATEX. Čerpadla CR vyhovují ustanovením směrnice ATEX 2014/34/EU. Tato čerpadla mohou být použita v zónách odpovídajících klasifikaci dle směrnice 1999/92/ES. V případě pochybností konzultujte výše uvedené směrnice nebo kontaktujte Grundfos. Písmena TX na typovém štítku udávají teplotní omezení popsaná v těchto montážních a provozních předpisech. Viz kapitola 8. Provozní podmínky. 1.1 Prohlášení o nebezpečnosti Symboly a prohlášení o nebezpečnosti uvedená níže se mohou vyskytnout v montážních a instalačních pokynech k výrobkům Grundfos a v bezpečnostních a servisních pokynech. Prohlášení o nebezpečnosti jsou strukturována následujícím způsobem: 1.2 Poznámky Označuje nebezpečnou situaci, která (pokud se jí nepředejde) bude mít za následek smrt nebo újmu na zdraví. VAROVÁNÍ Označuje nebezpečnou situaci, která (pokud se jí nepředejde) by mohla mít za následek smrt nebo újmu na zdraví. UPOZORNĚNÍ Označuje nebezpečnou situaci, která (pokud se jí nepředejde) by mohla mít za následek menší nebo střední újmu na zdraví. SIGNÁLNÍ SLOVO Popis nebezpečí Následky ignorování varování. - Akce, jak nebezpečí předejít. Symboly a poznámky uvedené níže se mohou vyskytnout v montážních a instalačních pokynech k výrobkům Grundfos a v bezpečnostních a servisních pokynech. Tyto pokyny dodržujte pro výrobky odolné proti výbuchu. Modrý nebo šedý kruh s bílým grafickým symbolem označuje, že je nutná akce, aby se předešlo nebezpečí. Červený nebo šedý kruh s diagonálním přeškrtnutím, a případně černým grafickým symbolem, označuje, že se akce nesmí provést nebo že musí být zastavena. Pokud nebudou tyto pokyny dodrženy, mohlo by dojít k poruše nebo poškození zařízení. Tipy a zařízení k usnadnění práce. 2

3 2. Související montážní a provozní návod Písmeno X na typovém štítku označuje, že čerpadlo podléhá zvláštním podmínkám pro bezpečné používání. Podmínky jsou popsané v tabulce v kapitole 5. Identifikace. Kromě těchto předpisů je třeba ještě respektovat následující instalační a provozní předpisy: : u standardních čerpadel, CRT: odstranění přepravní konzoly a upevnění motoru. U čerpadel bez motoru MG: Standardní motory Grundfos. U speciálních verzí čerpadel CR se řiďte příslušnými montážními a provozními předpisy: CRN MAGdrive : zády k sobě, dvojitá ucpávka : tandem, dvojitá ucpávka MG: Standardní motory Grundfos. 3. Příjem výrobku Pokud se jedná o dodávku čerpadla bez motoru, namontujte na čerpadlo motor a pak proveďte vyrovnání sestavy článků čerpadla a hřídelové ucpávky, přičemž postupujte podle stati "Odstranění přepravní konzoly a montáž motoru" příslušného instalačního a provozního návodu dodaného spolu s čerpadlem. 5. Identifikace Typový štítek umístěný na hlavě čerpadla udává následující údaje: údaje o standardním čerpadle, údaje o označení certifikace ATEX, číslo technické složky, sériové číslo, kategorie nevýbušného provedení Ex. DK-8850 Bjerringbro,Denmark Model-PN-SN B Type CR A-F-A-E-HQQE Hz 50 min excl.motor 101.5kg kw[p2] 11 m 3 /h 95 CCW H/H max 31.4/44.1m pmax/tmax 16/120 bar/ C Tech file no X Made in Denmark P code: II 3 D c TX P Obr Příklad typového štítku čerpadla CR s certifikací ATEX Hodnocení ATEX TM Dokument ochrany proti výbuchu Kombinace čerpadla CR a veškerého monitorovacího zařízení musí být popsána v dokumentu pro ochranu proti výbuchu podle směrnice 1999/92/ES. Pol. 1 2 Popis X Technické číslo souboru Technický soubor uložený v DEKRA Znamená, že na zařízení se vztahují zvláštní podmínky pro bezpečné použití. II Skupina II 2G/20 Kategorie 2 plyn/prach TX Mezní provozní teploty Údaje pro označení ATEX se vztahují pouze na část včetně spojky. Motor má samostatný typový štítek. Polohy související s označením ATEX, Ex II 2G c TX, jsou uvedeny na typovém štítku čerpadla. 3

4 6. Rozsah kategorií ATEX pro čerpadla CR Směrnice Důležité: Souvislost mezi skupinami, kategoriemi a zónami je vysvětlena ve směrnici 1999/92/ES. Jedná se o směrnici s minimálními požadavky. Některé členské státy EU mohou proto mít zavedena přísnější pravidla. Uživatel nebo instalatér musí proto vždy zkontrolovat, zda skupina a kategorie čerpadla odpovídá klasifikaci zóny, do níž spadá místo instalace. Čerpadla CR s certifikací ATEX Skupina I Skupina II 2014/34/EU Kategorie M Kategorie 1 Kategorie 2 Kategorie G D G D G D 1999/92/EC 2) Zóna 0 Zóna 20 Zóna 1 Zóna 21 Zóna 2 Zóna 22 Čerpadla CR Není CR CRI CRN Není Není Motory Není Není Není Není CR CRI CRN CRT 1) 2G EEx e T3 2G EEx d T4 CR CRI CRN CRT CR CRI CRN CRT 2D 125 C 2G EEx e T3 2G EEx d T4 CR CRI CRN CRT 3D 125 C 4

5 7. Instalace výrobku 7.2 Čerpadlo s MAGdrive - Nenechte čerpadlo pracovat nasucho. - Ujistěte se, že je čerpadlo během provozu naplněno čerpanou kapalinou. - Pokud zjistíte netěsnost, vyměňte hřídelovou ucpávku. Za provedení kontroly funkčnosti ochrany proti provozu čerpadla nasucho, zahrnující např. správný průtok, správný těsnicí tlak a teplotu proplachovací kapaliny, je odpovědný instalatér/provozovatel. 7.1 Čerpadlo s jednoduchou hřídelovou ucpávkou Nehořlavé kapaliny Kategorie 2G/D Ujistěte se, že je čerpadlo během provozu naplněno čerpanou kapalinou. Pokud to není možné, zajistěte dostatečné sledování, například pomocí ochrany proti provozu nasucho, která čerpadlo zastaví vpřípadě poruchy. Kategorie 3G/D Pro tento čerpací systém není požadováno další monitorování (ochrana proti provozu nasucho) Hořlavé kapaliny, čerpací jednotka Kategorie 2G/D a 3G/D Ujistěte se, že je čerpadlo během provozu naplněno čerpanou kapalinou. Pokud to není možné, zajistěte dostatečné sledování, například pomocí ochrany proti provozu nasucho, která čerpadlo zastaví vpřípadě poruchy. Zajistěte také dostatečné větrání kolem čerpadla. Míra úniků normálně pracující ucpávky je menší než 24 ml za každých 24 hodin provozu. Zajistěte dostatečné větrání k udržení zóny klasifikace. Kategorie M2 Chraňte čerpadlo krytem, abyste zamezili jeho poškození padajícími nebo vymrštěnými předměty. - Čerpadlo vždy naplňte kapalinou a zajistěte dosažení minimálního průtoku. Viz montážní a provozní návod CRN MAGdrive na webu Čerpadlo s dvojitou hřídelovou ucpávkou Zády k sobě nebo tandemově Nehořlavé kapaliny, čerpací jednotka Kategorie 2G/D Ujistěte se, že je čerpadlo během provozu naplněno čerpanou kapalinou. Pokud to není možné, zajistěte dostatečné sledování, například pomocí ochrany proti provozu nasucho, která čerpadlo zastaví vpřípadě poruchy. Kategorie 3G/D Pro tento čerpací systém není požadováno další monitorování (ochrana proti provozu nasucho) Hořlavé kapaliny - čerpací jednotka Kategorie 2G/D a 3G/D Ujistěte se, že je čerpadlo během provozu naplněno čerpanou kapalinou. Pokud to není možné, zajistěte dostatečné sledování, například pomocí ochrany proti provozu nasucho, která čerpadlo zastaví vpřípadě poruchy. Zajistěte také dostatečné větrání kolem čerpadla. Míra úniků normálně pracující ucpávky je menší než 24 ml za každých 24 hodin provozu. U některých druhů kapalin nemusí být únik viditelný z důvodu odpařování. Zajistěte dostatečné větrání k udržení zóny klasifikace. Kategorie M2 Chraňte čerpadlo krytem, abyste zamezili jeho poškození padajícími nebo vymrštěnými předměty. 5

6 8. Provozní podmínky - Zajistěte, aby byl vždy k dispozici minimální vstupní tlak. Viz montážní a provozní návod čerpadel CR, CRI, CRN. Za provedení kontroly správného průtoku a správné teploty proplachovací kapaliny je odpovědný instalatér nebo provozovatel. 8.2 Výpočet teploty Následující obrázek ukazuje maximální povrchovou teplotu čerpadla v důsledku maximální teploty kapaliny a zvýšení teploty v ucpávce. Maximální teplota povrchu. - Nepoužívejte čerpadlo k čerpání kapalin s vyšší teplotou, než je maximální teplota kapaliny (t max ) uvedená na typovém štítku čerpadla. - Nesmí být překročena maximální vypočtená přípustná teplota kapaliny. 8.1 Maximální teplota kapaliny Při běžném provozu čerpadla se očekávají nejvyšší teploty na povrchu tělesa čerpadla a na hřídelové ucpávce. Povrchová teplota bude obvykle odpovídat teplotě kapaliny. Povolenou teplotu kapaliny lze vypočíst zjištěním maximální přípustné teploty na povrchu čerpadla za provozu v tabulce uvedené v kapitole Teplotní třída a snížením této hodnoty o teplotní příspěvek zhřídelových ucpávek, viz tabulka v části Teplota hřídelové ucpávky. Kapitola 8.2 Výpočet teploty obsahuje diagram, který ukazuje závislost maximální teploty povrchu na teplotě kapaliny a teplotní příspěvek od hřídelové ucpávky. Příklad výpočtu Založeno na teplotním příspěvku hřídelové ucpávky HQQX, třída média 1, průměr hřídele 22 a tlaku 2,5 Mpa. Teplotní třída (T4) = 135 C, viz kapitola Teplotní třída. Teplotní příspěvek od hřídelové ucpávky HQQX = 20 C, viz kapitola Teplota hřídelové ucpávky. Výsledek Maximální přípustná teplota kapaliny: T4 - příspěvek od hřídelové ucpávky = = 115 C. Čerpadla, která mohou čerpat kapaliny do maximální teploty 150 C, jsou vybavena tandemovou hřídelovou ucpávkou. V takovém případě musejí být teplota a průtok proplachovací kapaliny v souladu se specifikací instalačních a provozních předpisů pro čerpadla CR, CRI a CRN s dvojitou mechanickou ucpávkou (v tandemovém uspořádání). Použitá kombinace čerpadla CR a ochrany proti provozu nasucho musí být specifikována v dokladu oochraně před výbuchem (Explosion Protection Document) v souladu se směrnicí 1999/92/ES. Obr Teplotní třída Maximální teplota povrchu Pol. Popisek obrázku 1 Maximální povrchová teplota čerpadla TM Zvýšení teploty v hřídelové ucpávce. 2 Vypočteno společností Grundfos. Viz kapitola Teplota hřídelové ucpávky. 3 Maximální teplota kapaliny Maximální teplota Teplotní třída povrchu [ C] T1 450 T2 300 T3 200 T4 135 T5 100 T

7 8.2.2 Teplota hřídelové ucpávky Aby bylo možno vypočítat povrchovou teplotu čerpadla a teplotní třídu, obsahuje následující tabulka zvýšení teploty v hřídelové ucpávce pro různé průměry hřídelí, různé tlaky a různé třídy kapalin. Hřídelová ucpávka: HQQX/HUUX Ot.. min /3500 Kapaliny třídy 1 Kapaliny třídy 2 Kapaliny třídy 3 Průměr [mm] 1 Tlak [MPa] 2,5 4 1 Tlak [MPa] 2,5 4 1 Tlak [MPa] 2,5 4 Zvýšení teploty v hřídelové ucpávce [ C] Kapaliny třídy 1: Voda a kapaliny podobné vodě. Kapaliny třídy 2: Další kapaliny s omezeným únikem do atmosféry. Kapaliny třídy 3: Oleje. Hřídelová ucpávka: HQBX/HUBX Ot.. min /3500 Kapaliny třídy 1 Kapaliny třídy 2 Kapaliny třídy 3 Průměr [mm] 1 Tlak [MPa] 2,5 4 1 Tlak [MPa] 2,5 4 1 Tlak [MPa] 2,5 4 Zvýšení teploty v hřídelové ucpávce [ C]

8 9. Před zahájením provozu čerpadla s certifikací ATEX a při jeho provozu - Neprovozujte čerpadlo při otáčkách překračujících jmenovité otáčky. Viz typový štítek čerpadla. 9.1 Kontrolní seznam - Postupujte podle kontrolního seznamu níže. Řiďte se tímto kontrolním seznamem: 1. Zkontrolujte, zda hodnocení ATEX odpovídá kategorii specifikované na typovém štítku motoru a čerpadla. Viz kapitola 6. Rozsah kategorií ATEX pro čerpadla CR. Jestliže se kategorie motoru a čerpadla liší, platí nižší uvedená hodnota. 2. Pokud čerpadlo spadá do kategorie M2, zkontrolujte, zda má čerpadlo mechanickou ochranu před poškozením padajícími nebo jinými předměty. 3. Zkontrolujte, zda výstupní výkon motoru odpovídá požadovanému P 2 čerpadla, viz typové štítky. 4. Zkontrolujte, že výrobek odpovídá objednávce, viz typové štítky. 5. Zkontrolujte axiální vyrovnání článkové sestavy čerpadla. Zkontrolujte štítek uvnitř krytu spojky. Zkontrolujte, zda součásti hřídelové ucpávky; pryžové části a těsnicí plochy jsou vhodné pro čerpanou kapalinu. 6. Zkontrolujte, zda se hřídel volně otáčí. Mezi oběžným kolem a tělesem čerpadla nesmí být žádný mechanický kontakt. 7. Zkontrolujte, zda je čerpadlo naplněno čerpanou kapalinou a řádně odvzdušněno. Čerpadlo nesmí nikdy běžet nasucho. 8. Zkontrolujte směr otáčení motoru podle šipky na vrchu krytu ventilátoru. 9. Pokud jste vybrali čerpadlo s dvojitou ucpávkou (v uspořádání zády k sobě), zkontrolujte řádné natlakování ucpávkové komory. Tuto komoru při provozu vždy natlakujte. Vždy používejte zařízení s certifikací ATEX. 10. Pokud jste vybrali čerpadlo s dvojitou ucpávkou (v tandemovém uspořádání), zkontrolujte, že je ucpávková komora zcela zaplněna kapalinou. Za provozu musí být ucpávková komora stále naplněna proplachovací kapalinou. Ochrana proti provozu nasucho musí mít certifikaci ATEX. 11. U následujících typů čerpadel dodržujte při jejich uvádění do provozu speciální postupy: čerpadla s magnetickou spojkou MAGdrive, čerpadla s dvojitou ucpávkou (v uspořádání zády k sobě) čerpadla s dvojitou mechanickou ucpávkou (v tandemovém uspořádání). Bližší informace najdete v montážním a provozním návodu daného čerpadla. 12. Zkontrolujte teplotu čerpané kapaliny. Teplota čerpané kapaliny nesmí nikdy přesáhnout maximální dovolenou hodnotu (t max ) uvedenou na typovém štítku. 13. Dbejte, aby se čerpadlo za provozu nepřehřívalo. Provoz čerpadla proti zavřené výtlačné armatuře může způsobovat přehřívání čerpadla. Namontujte obtok se zpětným ventilem pro odlehčení tlaku. 14. Čerpadlo odvětrejte ve všech následujících případech: čerpadlo bylo po určitou dobu mimo provoz, v čerpadle se nahromadil vzduch. 15. Pokud je čerpadlo s ložiskovou konzolou, kontrolujte každý týden hluk z ložisek. Pokud ložisko jeví známky opotřebení, vyměňte je. 8

9 10. Údržba a kontrolní prohlídky Servisní dokumentace je k dispozici na Grundfos Product Center ( V případě jakýchkoliv dotazů se obracejte na nejbližší pobočku firmy Grundfos nebo na její servisní středisko Utahovací momenty Spojka Obr. 3 - Spojkové šrouby, hřídelové ucpávky, šrouby s přírubou hřídelové ucpávky astavěcí šrouby hřídelové ucpávky musí být utaženy dle stanovených hodnot utahovacího momentu. Spojkové šrouby Spojkový šroub (4 ks) TM Hřídelová ucpávka 1s, 1, 3, 5, 10, 15, 20, 95, 125, 155, 185, 215, 255 Obr. 4 Velikost čerpadla 1s, 1, 3, 5 10, 15, 20 CR, CRN 95, 125, 155, 185, 215, 255 Hřídelová ucpávka Stavěcí šroub hřídelové ucpávky (3 ks) Hřídelová ucpávka a stavěcí šrouby hřídelové ucpávky pro čerpadla CR, CRI, CRN 1s, 1, 3, 5, 95, 125, 155, 185, 215, 255 Utahovací moment Hřídelová ucpávka M28-35 Nm M33-35 Nm Hex Nm Hex Nm TM Stavěcí šrouby hřídelové ucpávky (3 ks) M5-2,5 Nm M6-6 Nm Velikost čerpadla 1s, 1, 3 10, 15, 20 32, 45, 64, , 150 CR, CRN 95, 125, 155, 185, 215, 255 Spojkové šrouby (4 ks) Utahovací moment M6-13 Nm M8-31 Nm M10-61 Nm M6-13 Nm M8-31 Nm M10-62 Nm M10-85 Nm M10-85 Nm M Nm M10-85 Nm M Nm CR, CRN 32, 45, 64, 90, 120, 150 Obr. 5 Šroub s přírubou hřídelové ucpávky (4 ks) Stavěcí šroub hřídelové ucpávky (3 ks) TM Šrouby s přírubou hřídelové ucpávky astavěcí šrouby hřídelové ucpávky pro čerpadla CR, CRN 32, 45, 64, 90, 120, 150 Utahovací moment Velikost čerpadla 32, 45, 64, , 150 Šroub spřírubou hřídelové ucpávky (4 ks) M10-62 Nm Stavěcí šrouby hřídelové ucpávky (3 ks) M6-6 Nm 9

10 Prohlášení o shodě Prohlášení o shodě 1 GB: EC/EU declaration of conformity We, Grundfos, declare under our sole responsibility that the products, CRT, to which the declaration below relates, are in conformity with the Council Directives listed below on the approximation of the laws of the EC/EU member states. CZ: Prohlášení o shodě EU My firma Grundfos prohlašujeme na svou plnou odpovědnost, že výrobky, CRT, na které se toto prohlášení vztahuje, jsou v souladu s níže uvedenými ustanoveními směrnice Rady pro sblížení právních předpisů členských států Evropského společenství. DK: EF/EU-overensstemmelseserklæring Vi, Grundfos, erklærer under ansvar at produkterne, CRT som erklæringen nedenfor omhandler, er i overensstemmelse med Rådets direktiver der er nævnt nedenfor, om indbyrdes tilnærmelse til EF/EU-medlemsstaternes lovgivning. ES: Declaración de conformidad de la CE/UE Grundfos declara, bajo su exclusiva responsabilidad, que los productos, CRT a los que hace referencia la siguiente declaración cumplen lo establecido por las siguientes Directivas del Consejo sobre la aproximación de las legislaciones de los Estados miembros de la CE/UE. FR: Déclaration de conformité CE/UE Nous, Grundfos, déclarons sous notre seule responsabilité, que les produits, CRT, auxquels se réfère cette déclaration, sont conformes aux Directives du Conseil concernant le rapprochement des législations des États membres CE/UE relatives aux normes énoncées ci-dessous. HR: EC/EU deklaracija sukladnosti Mi, Grundfos, izjavljujemo s punom odgovornošću da su proizvodi, CRT, na koja se izjava odnosi u nastavku, u skladu s direktivama Vijeća dolje navedene o usklađivanju zakona država članica EZ-a/EU-a. IT: Dichiarazione di conformità CE/UE Grundfos dichiara sotto la sua esclusiva responsabilità che i prodotti, CRT, ai quale si riferisce questa dichiarazione, sono conformi alle seguenti direttive del Consiglio riguardanti il riavvicinamento delle legislazioni degli Stati membri CE/UE. LV: ES atbilstības deklarācija Sabiedrība Grundfos ar pilnu atbildību paziņo, ka produkti CR, CRI, CRN, CRT, uz kuru attiecas tālāk redzamā deklarācija, atbilst tālāk norādītajām Padomes direktīvām par EK/ES dalībvalstu normatīvo aktu tuvināšanu. PL: Deklaracja zgodności WE/UE My, Grundfos, oświadczamy z pełną odpowiedzialnością, że nasze produkty, CRT, których deklaracja niniejsza dotyczy, są zgodne z następującymi dyrektywami Rady w sprawie zbliżenia przepisów prawnych państw członkowskich. RO: Declaraţia de conformitate CE/UE Noi Grundfos declarăm pe propria răspundere că produsele CR, CRI, CRN, CRT, la care se referă această declaraţie, sunt în conformitate cu Directivele de Consiliu specificate mai jos privind armonizarea legilor statelor membre CE/UE. RU: Декларация о соответствии нормам ЕЭС/ЕС Мы, компания Grundfos, со всей ответственностью заявляем, что изделия, CRT к которым относится нижеприведённая декларация, соответствуют нижеприведённым Директивам Совета Евросоюза о тождественности законов стран-членов ЕЭС/ЕС. SI: Izjava o skladnosti ES/EU V Grundfosu s polno odgovornostjo izjavljamo, da je izdelek CR, CRI, CRN, CRT, na katerega se spodnja izjava nanaša, v skladu s spodnjimi direktivami Sveta o približevanju zakonodaje za izenačevanje pravnih predpisov držav članic ES/EU. BG: Декларация за съответствие на EC/EO Ние, фирма Grundfos, заявяваме с пълна отговорност, че продуктите, CRT, за които се отнася настоящата декларация, отговарят на следните директиви на Съвета за уеднаквяване на правните разпоредби на държавите-членки на EC/EO. DE: EG-/EU-Konformitätserklärung Wir, Grundfos, erklären in alleiniger Verantwortung, dass die Produkte, CRT, auf die sich diese Erklärung beziehen, mit den folgenden Richtlinien des Rates zur Angleichung der Rechtsvorschriften der EG-/EU-Mitgliedsstaaten übereinstimmen. EE: EÜ/ELi vastavusdeklaratsioon Meie, Grundfos, kinnitame ja kanname ainuisikulist vastutust selle eest, et toode, CRT, mille kohta all olev deklaratsioon käib, on kooskõlas Nõukogu Direktiividega, mis on nimetatud all pool vastavalt vastuvõetud õigusaktidele ühtlustamise kohta EÜ/ELi liikmesriikides. FI: EY/EU-vaatimustenmukaisuusvakuutus Grundfos vakuuttaa omalla vastuullaan, että tuotteet, CRT, joita tämä vakuutus koskee, ovat EY/EU:n jäsenvaltioiden lainsäädännön lähentämiseen tähtäävien Euroopan neuvoston direktiivien vaatimusten mukaisia seuraavasti. GR: ήλωση συμμόρφωσης EK/ΕΕ Εμείς, η Grundfos, δηλώνουμε με αποκλειστικά δική μας ευθύνη ότι τα προϊόντα, CRT, στα οποία αναφέρεται η παρακάτω δήλωση, συμμορφώνονται με τις παρακάτω Οδηγίες του Συμβουλίου περί προσέγγισης των νομοθεσιών των κρατών μελών της EK/ΕE. HU: EU megfelelőségi nyilatkozat Mi, a Grundfos vállalat, teljes felelősséggel kijelentjük, hogy a(z) CR, CRI, CRN, CRT termékek, amelyre az alábbi nyilatkozat vonatkozik, megfelelnek az Európai Unió tagállamainak jogi irányelveit összehangoló tanács alábbi előírásainak. LT: EB/ES atitikties deklaracija Mes, Grundfos, su visa atsakomybe pareiškiame, kad produktai CR, CRI, CRN, CRT, kuriems skirta ši deklaracija, atitinka žemiau nurodytas Tarybos Direktyvas dėl EB/ES šalių narių įstatymų suderinimo. NL: EG/EU-conformiteitsverklaring Wij, Grundfos, verklaren geheel onder eigen verantwoordelijkheid dat de producten, CRT, waarop de onderstaande verklaring betrekking heeft, in overeenstemming zijn met de onderstaande Richtlijnen van de Raad inzake de onderlinge aanpassing van de wetgeving van de EG/EU-lidstaten. PT: Declaração de conformidade CE/UE A Grundfos declara sob sua única responsabilidade que os produtos, CRT, aos quais diz respeito a declaração abaixo, estão em conformidade com as Directivas do Conselho sobre a aproximação das legislações dos Estados Membros da CE/UE. RS: Deklaracija o usklađenosti EC/EU Mi, kompanija Grundfos, izjavljujemo pod punom vlastitom odgovornošću da je proizvod, CRT, na koji se odnosi deklaracija ispod, u skladu sa dole prikazanim direktivama Saveta za usklađivanje zakona država članica EC/EU. SE: EG/EU-försäkran om överensstämmelse Vi, Grundfos, försäkrar under ansvar att produkterna, CRT, som omfattas av nedanstående försäkran, är i överensstämmelse med de rådsdirektiv om inbördes närmande till EG/EU-medlemsstaternas lagstiftning som listas nedan. SK: EC/ES vyhlásenie o zhode My, spoločnosť Grundfos, vyhlasujeme na svoju plnú zodpovednosť, že produkty, CRT na ktoré sa vyhlásenie uvedené nižšie vzťahuje, sú v súlade s ustanoveniami nižšie uvedených smerníc Rady pre zblíženie právnych predpisov členských štátov EC/EÚ. 10

11 TR: EC/AB uygunluk bildirgesi Grundfos olarak, aşağıdaki bildirim konusu olan, CRT ürünlerinin, EC/AB Üye ülkelerinin direktiflerinin yakınlaştırılmasıyla ilgili durumun aşağıdaki Konsey Direktifleriyle uyumlu olduğunu ve bununla ilgili olarak tüm sorumluluğun bize ait olduğunu beyan ederiz. CN: 欧盟符合性声明我们, 格兰富, 在我们的全权责任下声明, 产品, CRT 系列, 其制造和性能完全符合以下所列欧盟委员会指令 UA: Декларація відповідності директивам EC/EU Ми, компанія Grundfos, під нашу одноосібну відповідальність заявляємо, що вироби, CRT, до яких відноситься нижченаведена декларація, відповідають директивам EC/EU, переліченим нижче, щодо тотожності законів країн-членів ЄС. (EC/EU) األوروب ي االتح اد مطابق ة إق رار :AR نق ر نح ن جرون دفوس بمقتض ى مس ؤوليتنا الفردي ة ب أن المنتجي ن,CR CRI, CRN, CRT الل ذين يخت ص بھم ا اإلق رار أدن اه يكون ان مط ابقين لتوجيھ ات المجل س الم ذكورة أدن اه بش أن التقري ب بي ن ق وانين ال دول أعض اء االتح اد األوروب ي.(EC/EU) Prohlášení o shodě Machinery Directive (2006/42/EC) Standard used: EN 809:1998, A1:2009. Ecodesign Directive (2009/125/EC). Electric motors: Commission Regulation No 640/2009. Applies only to three-phase motors marked IE2 or IE3. See the motor nameplate. Standard used: EN :2014. Ecodesign Directive (2009/125/EC). Water pumps: Commission Regulation No 547/2012. Applies only to water pumps marked with the minimum efficiency index MEI. See the pump nameplate. ATEX Directive (2014/34/EU). (Applies only to products with the ATEX markings on the nameplate). Standards used: EN :2009, EN :2011 (Declaration of conformity and installation and operating instructions of the motor are enclosed). Notified body holding copy of technical file: DEKRA Certification B.V., Meander 1051/P.O. Box 5185, 6825 MJ ARNHEM / 6802 ED ARMHEM, The Netherlands. This EC/EU declaration of conformity is only valid when published as part of the Grundfos safety instructions (publication number ). Bjerringbro, 1st June, 2017 Carsten Høybye Pederseb Senior Manager Grundfos Holding A/S Poul Due Jensens Vej Bjerringbro, Denmark Person authorised to compile the technical file and empowered to sign the EC/EU declaration of conformity. 11

12 Servisní střediska Grundfos Argentina Bombas GRUNDFOS de Argentina S.A. Ruta Panamericana km Centro Industrial Garin 1619 Garín Pcia. de B.A. Phone: Telefax: Australia GRUNDFOS Pumps Pty. Ltd. P.O. Box 2040 Regency Park South Australia 5942 Phone: Telefax: Austria GRUNDFOS Pumpen Vertrieb Ges.m.b.H. Grundfosstraße 2 A-5082 Grödig/Salzburg Tel.: Telefax: Belgium N.V. GRUNDFOS Bellux S.A. Boomsesteenweg B-2630 Aartselaar Tél.: Télécopie: Belarus Представительство ГРУНДФОС в Минске , Минск ул. Шафарнянская, 11, оф. 56, БЦ «Порт» Тел.: +7 (375 17) /73 Факс: +7 (375 17) minsk@grundfos.com Bosnia and Herzegovina GRUNDFOS Sarajevo Zmaja od Bosne 7-7A, BH Sarajevo Phone: Telefax: grundfos@bih.net.ba Brazil BOMBAS GRUNDFOS DO BRASIL Av. Humberto de Alencar Castelo Branco, 630 CEP São Bernardo do Campo - SP Phone: Telefax: Bulgaria Grundfos Bulgaria EOOD Slatina District Iztochna Tangenta street no. 100 BG Sofia Tel Fax bulgaria@grundfos.bg Canada GRUNDFOS Canada Inc Brighton Road Oakville, Ontario L6H 6C9 Phone: Telefax: China GRUNDFOS Pumps (Shanghai) Co. Ltd. 10F The Hub, No. 33 Suhong Road Minhang District Shanghai PRC Phone: Telefax: COLOMBIA GRUNDFOS Colombia S.A.S. Km 1.5 vía Siberia-Cota Conj. Potrero Chico, Parque Empresarial Arcos de Cota Bod. 1A. Cota, Cundinamarca Phone: +57(1) Telefax: +57(1) Croatia GRUNDFOS CROATIA d.o.o. Buzinski prilaz 38, Buzin HR Zagreb Phone: Telefax: GRUNDFOS Sales Czechia and Slovakia s.r.o. Čajkovského Olomouc Phone: Denmark GRUNDFOS DK A/S Martin Bachs Vej 3 DK-8850 Bjerringbro Tlf.: Telefax: info_gdk@grundfos.com Estonia GRUNDFOS Pumps Eesti OÜ Peterburi tee 92G Tallinn Tel: Fax: Finland OY GRUNDFOS Pumput AB Trukkikuja 1 FI Vantaa Phone: +358-(0) France Pompes GRUNDFOS Distribution S.A. Parc d Activités de Chesnes 57, rue de Malacombe F St. Quentin Fallavier (Lyon) Tél.: Télécopie: Germany GRUNDFOS GMBH Schlüterstr Erkrath Tel.: +49-(0) Telefax: +49-(0) infoservice@grundfos.de Service in Deutschland: kundendienst@grundfos.de Greece GRUNDFOS Hellas A.E.B.E. 20th km. Athinon-Markopoulou Av. P.O. Box 71 GR Peania Phone: Telefax: Hong Kong GRUNDFOS Pumps (Hong Kong) Ltd. Unit 1, Ground floor Siu Wai Industrial Centre Wing Hong Street & 68 King Lam Street, Cheung Sha Wan Kowloon Phone: / Telefax: Hungary GRUNDFOS Hungária Kft. Tópark u. 8 H-2045 Törökbálint, Phone: Telefax: India GRUNDFOS Pumps India Private Limited 118 Old Mahabalipuram Road Thoraipakkam Chennai Phone: Indonesia PT. GRUNDFOS POMPA Graha Intirub Lt. 2 & 3 Jln. Cililitan Besar No.454. Makasar, Jakarta Timur ID-Jakarta Phone: Telefax: / Ireland GRUNDFOS (Ireland) Ltd. Unit A, Merrywell Business Park Ballymount Road Lower Dublin 12 Phone: Telefax: Italy GRUNDFOS Pompe Italia S.r.l. Via Gran Sasso 4 I Truccazzano (Milano) Tel.: Telefax: / Japan GRUNDFOS Pumps K.K , Shin-Miyakoda, Kita-ku, Hamamatsu Japan Phone: Telefax: Korea GRUNDFOS Pumps Korea Ltd. 6th Floor, Aju Building Yeoksam-dong, Kangnam-ku, Seoul, Korea Phone: Telefax: Latvia SIA GRUNDFOS Pumps Latvia Deglava biznesa centrs Augusta Deglava ielā 60, LV-1035, Rīga, Tālr.: , Fakss: Lithuania GRUNDFOS Pumps UAB Smolensko g. 6 LT Vilnius Tel: Fax:

13 Malaysia GRUNDFOS Pumps Sdn. Bhd. 7 Jalan Peguam U1/25 Glenmarie Industrial Park Shah Alam Selangor Phone: Telefax: Mexico Bombas GRUNDFOS de México S.A. de C.V. Boulevard TLC No. 15 Parque Industrial Stiva Aeropuerto Apodaca, N.L Phone: Telefax: Netherlands GRUNDFOS Netherlands Veluwezoom AE Almere Postbus CA ALMERE Tel.: Telefax: info_gnl@grundfos.com New Zealand GRUNDFOS Pumps NZ Ltd. 17 Beatrice Tinsley Crescent North Harbour Industrial Estate Albany, Auckland Phone: Telefax: Norway GRUNDFOS Pumper A/S Strømsveien 344 Postboks 235, Leirdal N-1011 Oslo Tlf.: Telefax: Poland GRUNDFOS Pompy Sp. z o.o. ul. Klonowa 23 Baranowo k. Poznania PL Przeźmierowo Tel: (+48-61) Fax: (+48-61) Portugal Bombas GRUNDFOS Portugal, S.A. Rua Calvet de Magalhães, 241 Apartado 1079 P Paço de Arcos Tel.: Telefax: Romania GRUNDFOS Pompe România SRL Bd. Biruintei, nr 103 Pantelimon county Ilfov Phone: Telefax: romania@grundfos.ro Russia ООО Грундфос Россия ул. Школьная, Москва, RU , Russia Тел. (+7) (495) Факс (+7) grundfos.moscow@grundfos.com Serbia Grundfos Srbija d.o.o. Omladinskih brigada 90b Novi Beograd Phone: Telefax: Singapore GRUNDFOS (Singapore) Pte. Ltd. 25 Jalan Tukang Singapore Phone: Telefax: Slovakia GRUNDFOS s.r.o. Prievozská 4D BRATISLAVA Phona: sk.grundfos.com Slovenia GRUNDFOS LJUBLJANA, d.o.o. Leskoškova 9e, 1122 Ljubljana Phone: +386 (0) Telefax: +386 (0) tehnika-si@grundfos.com South Africa Grundfos (PTY) Ltd. 16 Lascelles Drive, Meadowbrook Estate 1609 Germiston, Johannesburg Tel.: (+27) Fax: (+27) lgradidge@grundfos.com Spain Bombas GRUNDFOS España S.A. Camino de la Fuentecilla, s/n E Algete (Madrid) Tel.: Telefax: Sweden GRUNDFOS AB Box 333 (Lunnagårdsgatan 6) Mölndal Tel.: Telefax: Switzerland GRUNDFOS Pumpen AG Bruggacherstrasse 10 CH-8117 Fällanden/ZH Tel.: Telefax: Taiwan GRUNDFOS Pumps (Taiwan) Ltd. 7 Floor, 219 Min-Chuan Road Taichung, Taiwan, R.O.C. Phone: Telefax: Thailand GRUNDFOS (Thailand) Ltd. 92 Chaloem Phrakiat Rama 9 Road, Dokmai, Pravej, Bangkok Phone: Telefax: Turkey GRUNDFOS POMPA San. ve Tic. Ltd. Sti. Gebze Organize Sanayi Bölgesi Ihsan dede Caddesi, 2. yol 200. Sokak No Gebze/ Kocaeli Phone: Telefax: satis@grundfos.com Ukraine Бізнес Центр Європа Столичне шосе, 103 м. Київ, 03131, Україна Телефон: ( ) Факс.: ( ) ukraine@grundfos.com United Arab Emirates GRUNDFOS Gulf Distribution P.O. Box Jebel Ali Free Zone Dubai Phone: Telefax: United Kingdom GRUNDFOS Pumps Ltd. Grovebury Road Leighton Buzzard/Beds. LU7 4TL Phone: Telefax: U.S.A. GRUNDFOS Pumps Corporation 9300 Loiret Blvd. Lenexa, Kansas Phone: Telefax: Uzbekistan Grundfos Tashkent, Uzbekistan The Representative Office of Grundfos Kazakhstan in Uzbekistan 38a, Oybek street, Tashkent Телефон: (+998) / Факс: (+998) Addresses Revised Servisní střediska Grundfos
