SMYKEM ŘÍZENÝ NAKLADAČ A KOMPAKTNÍ PÁSOVÝ NAKLADAČ

Transkript

1 SMYKEM ŘÍZENÝ NAKLADAČ A KOMPAKTNÍ PÁSOVÝ NAKLADAČ 135/155/175/190/205/225/260/300/330/150T/190T/205T/225T/260T/300T/320T Provozní hmotnost: kg Cekový výkon motoru: 36-55kW (48-74hp)

2 PŘEDEFINOVÁNÍ smykem řízených nakadačů Obsah Pevnost a trvanivost... Unikátní konstrukce... Sía a výkon... Rozumná investice... Strana 4 5 Strana 6 7 Strana 8 9 Strana Komfort obsuhy... Strana Údržba... Strana Přidaná hodnota... Strana 16 Specifikace... Strana

3 3

4 SÍLA A SPOLEHLIVOST. NEŽ SI KOUPÍTE SMYKEM ŘÍZENÝ, KOLOVÝ, NEBO KOMPAKTNÍ PÁSOVÝ NAKLADAČ, MUSÍTE SI BÝT JISTI, ŽE TO BUDE OPRAVDU VELICE VÝKONNÝ A ODOLNÝ STROJ PRO JAKOUKOLIV VÁMI POŽADOVANOU PRÁCI. NAŠTĚSTÍ U STROJŮ JCB JE PEVNOST A TRVANLIVOST ZARUČENÝM STANDARDEM. JCB smykem řízené koové nakadače a kompaktní pásové nakadače profitují především z našeho unikátního designu jednoho ramene PowerBoom - rameno je umístěné na boku stroje a vyztužené oceí s vysokou pevností v tahu a s vnitřními příčkami pro daší zvýšení tuhosti a pevnosti. Jedno rameno. 1 Konstrukce PowerBoom ramene zajišťuje bezpečné vedení hydrauických hadic a ochranu před jejich poškozením. 2 Pro dodržení optimání přesnosti a kvaity strojů jsme při výrobě kíčových komponentů, použii pokročié výrobní a montážní procesy. 1 Vyroben tak, aby vydrže. 3 Naše technoogie výroby motorů je vyzkoušená a osvědčená. Od roku 2004 jsme vyrobii více než DIESELMAX motorů. Pro ověření podobně douhé životnosti, by motor Ecomax T4 Fina /Stupeň 3B testován po dobu hodin v 70 různých strojích v těch nejtvrdších apikacích a prostředích. 4 Mohutný příčník nakádacího ramene poskytuje zvýšenou pevnost, která je životně důežitá v případě používání standardního mechanického rychoupínače, 2 nebo voitené varianty s hydrauickým upínáním

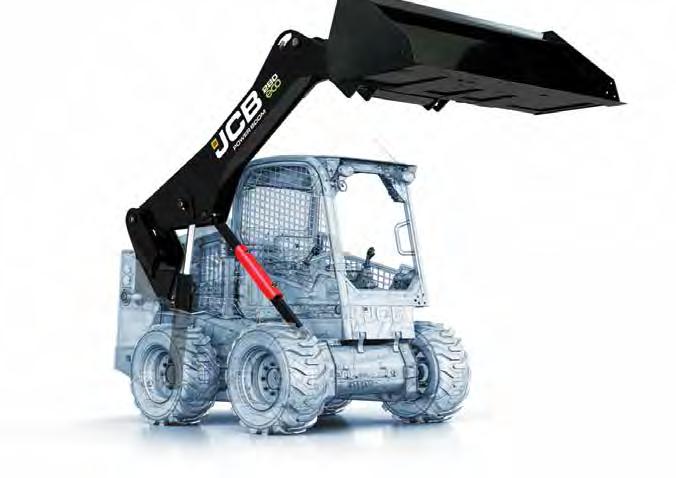

5 Konstrukční pevnost. 5 Dveře stroje jsou mimořádně pevné a odoné a s větší konstrukční tuhostí. 6 Daší obastí, která zvyšuje tuhost a životnost, je jednodíný podvozek. 7 Můžete se těšit na odoné kované oceové ODHALENO: KLÍČOVÝ FAKTOR Jedno JCB PowerBoom rameno se může pochubit o 20% větším množstvím ocei, než naše dvouramenná konkurence. SÍLA A SPOLEHLIVOST nápravy a siné řetězy (100 HS na LP modeech, 80 HS na modeech SP). 8 Dokonaé přidržování pásů u našich 6 kompaktních pásových nakadačů je dáno především díky pevnému podvozku a itými ronami s třemi přírubami. 9 Aby bya zachovaná dobrá ochrana nádrže, umístii jsme ji do věže nakadače, kde je také snadno přístupné odkaovací místo

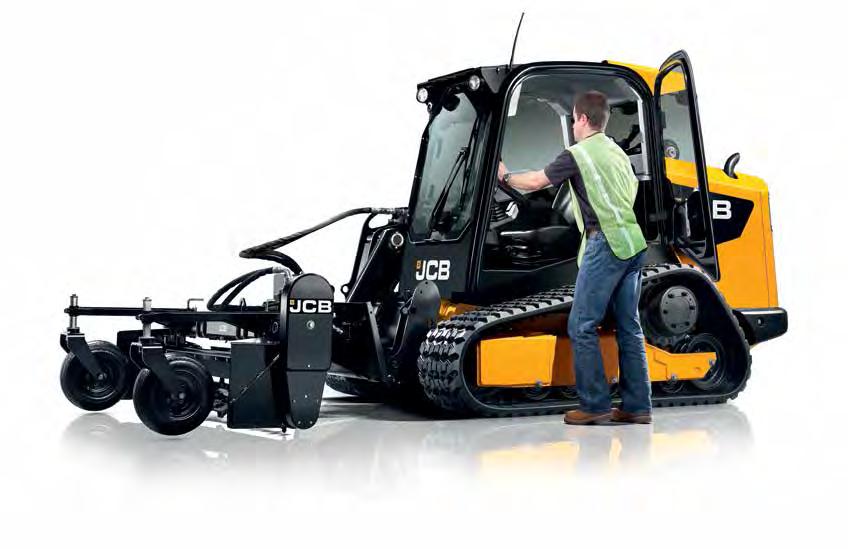

6 UNIKÁTNÍ DESIGN. NOVÁ MODELOVÁ ŘADA JCB SMYKEM ŘÍZENÝCH A KOMPAKTNÍCH PÁSOVÝCH NAKLADAČŮ VÁM ODVEDE VÍCE PRÁCE, S VYNALOŽENÍM MENŠÍHO ÚSILÍ. DÍKY INOVATIVNÍ KONSTRUKCI STROJE MAJÍ OBSLUHY POHODLNÝ VSTUP DO KABINY, BEZ NUTNOSTI ODSTRANIT Z LOPATY NÁKLAD. 2 Bezpečné provedení. 1 Vstup po evé straně exkuzivně u JCB nakadačů umožňuje obsuhám pohodný vstup a výstup, aniž by musei přeézat veké přísušenství, nebo se pohybovat pod nezajištěným ramenem. 1 2 Nouzový východ u smykem řízeného nebo kompaktního pásového nakadače JCB je přes přední část stroje, na rozdí od výstupu maým zadním oknem u tradičních dvouramenných nakadačů. 6

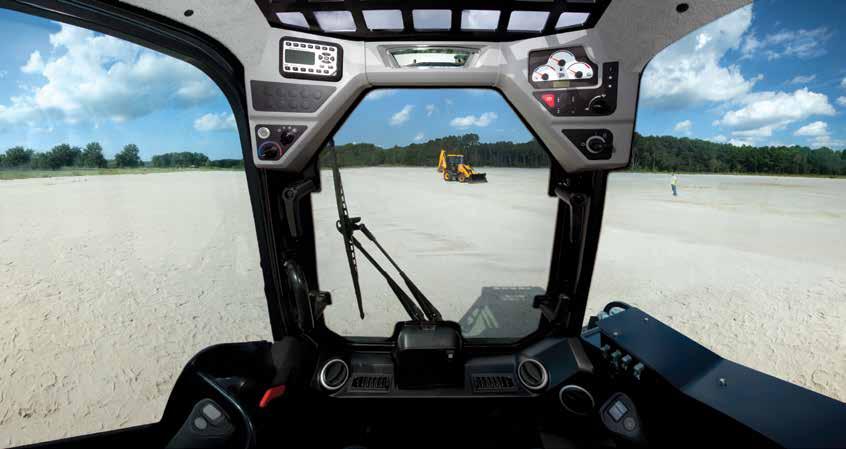

7 ODHALENO: KLÍČOVÝ FAKTOR UNIKÁTNÍ DESIGN. Výborný výhed. 3 Se zorným poem 270 mají naše nakadače až o 60% epší výhed než konkurenční stroje (které nabízejí výhed cca 165 ). 4 Nízce uožená jednoramenná konstrukce Vám umožní vynikající výhed na evou i pravou stranu stroje. 5 Pro epší výhed vzad je k dispozici standardně dodávané zpětné zrcátko umístěné v úrovni očí obsuhy. 6 Jedním z důvodů, proč má smykem řízený a kompaktní pásový JCB nakadač tak dobrý výhed je, že náš Ecomax motor nevyžaduje objemný systém násedné úpravy výfukových pynů, takže je instaace kompaktnější. Ani naše jedinečná konstrukce JCB PowerBoom ramene nepotřebuje k přenosu kroutícího momentu zadní trubku, jako je tomu u modeů s vertikáním zdvihem a proto je výhed mnohem dokonaejší. Běžný smykem řízený nakadač Výhed 165º. Namísto ochranné mřížky používáme aminátové sko, které poskytuje obsuhám neomezený všestranný výhed. JCB smykem řízený nakadač Výhed 270º

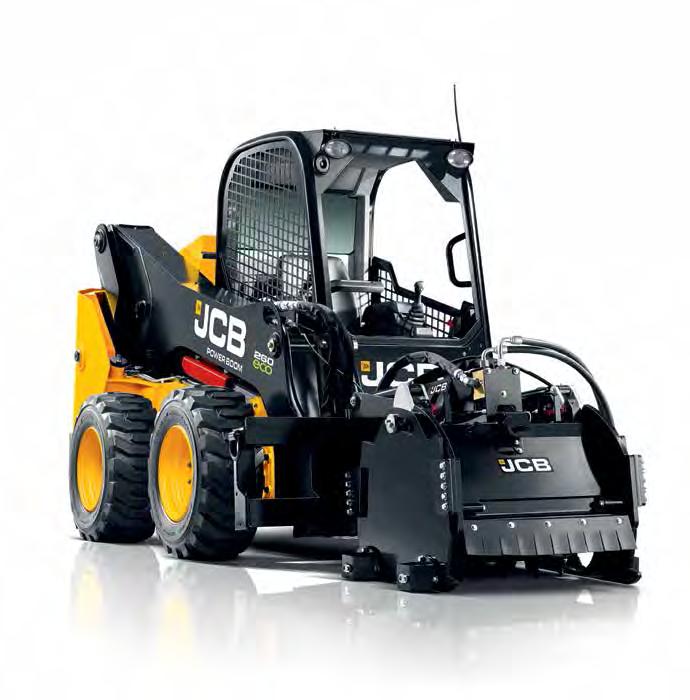

8 SÍLA A VÝKON. SÍLA A VÝKON JSOU VLASTNOSTI, KTERÉ U SMYKEM ŘÍZENÝCH, NEBO KOMPAKTNÍCH PÁSOVÝCH NAKLADAČŮ, VYŽADUJE KAŽDÝ ZÁKAZNÍK. JCB MODELOVÁ ŘADA S VYSOKÝM VÝKONEM A SPOUSTOU UNIVERZÁLNÍCH FUNKCÍ STANOVUJE NOVÉ STANDARDY V OBLASTI EFEKTIVITY A PRODUKTIVITY. 1 Zběhý ve všestrannosti. 1 Pro maximání univerzaitu Vám náš hydrauický systém s vysokým průtokem umožní výběr z obrovské škáy 31 různých typů přísušenství. 2 Ještě širší škáu hydrauického přísušenství mohou obsuhy použít s voiteným 7-pásmovým mutifunkčním joystickem. 3 Naše standardní mechanické nebo voitené hydrauické rychoupínače jsou navrženy v souadu s přísnými JCB standardy a zajistí rychou a efektivní výměnu přísušenství

9 SÍLA A VÝKON VERTIKÁLNÍ ZDVIH: S maximání kapacitou zdvihu v největších výškách a dosahu jsou tyto stroje dobrou vobou pro nakádání a převoz materiáů, pro manipuaci těžkých konstrukcí s videmi a pro úpravy terénu. RADIÁLNÍ ZDVIH: Poskytuje epší geometrii nabírání s větším dosahem ve středu zvedacího cyku. Je ideání pro těžební apikace jako jsou terénní úpravy, kopání, výkopy, práce s asfatem, upatní se v zeměděství, výstavbě cest a v průmysu. Maximání výkon. 4 Pro rychejší časy cyků a hadší mutifunkční ovádání je nyní 300 modeů vybaveno pístovým čerpadem s proměnným dodávaným množstvím. 5 JCB Systém hadké jízdy (SRS) zajišťuje zepšené přidržování nákadu a komfort obsuhy tím, rameno že a nákad se pohybují nezávise na podvozku. Současně to znamená rychejší nakádací cyky a zkrácenou dobu přepravy. 6 Voitený paraení zdvih pomáhá udržet stejnou poohu břemene během zvedacího cyku. Tato funkce je ideání pro manipuaci s paetami

10 ROZUMNÁ INVESTICE. 3 JCB SMYKEM ŘÍZENÉ A KOMPAKTNÍ PÁSOVÉ NAKLADAČE NEJSOU EFEKTIVNÍ POUZE V POUŽÍVÁNÍ - ROVNĚŽ EFEKTIVNÍ JE VLASTNIT A PROVOZOVAT. PRO MAXIMÁLNÍ NÁVRATNOST INVESTICE JSME TYTO STROJE NAVRHLI TAK, ABY MĚLY VYNIKAJÍCÍ PALIVOVOU ÚČINNOST, BEZKONKURENČÍ CENU PŘI ODPRODEJI A NÍZKÉ PROVOZNÍ NÁKLADY. 1 2 EcoMAX - účinnost. 1 Naše motory Ecomax T4 Fina spotřebují až o 9% méně 4 paiva než předchozí motory Tier 3 a šetří tím Vaše peníze. 2 Ecomax motor produkuje maximání kroutící moment při nízkých otáčkách, při kterých také dochází k optimánímu sadění převodovky a hydrauiky a současně dochází k úsporám paiva. 3 Vzhedem k tomu, že motor nevyžaduje nákadný systém násedného zpracování výfukových pynů, ani tepotně odoné mazací oeje šetří peníze na údržbě. 4 Ecomax motory mohou být přestavěny na provoz s nižší kvaitou pohonných hmot. To znamená, že tyto nakadače mohou být prodávány v různých obastech a tím se zvyšuje jejich cena při odprodeji. ECOMAX MOTOR Koové: 225, 260, 280, 300, 330 Pásové: 225T, 260T, 300T, 320T 10

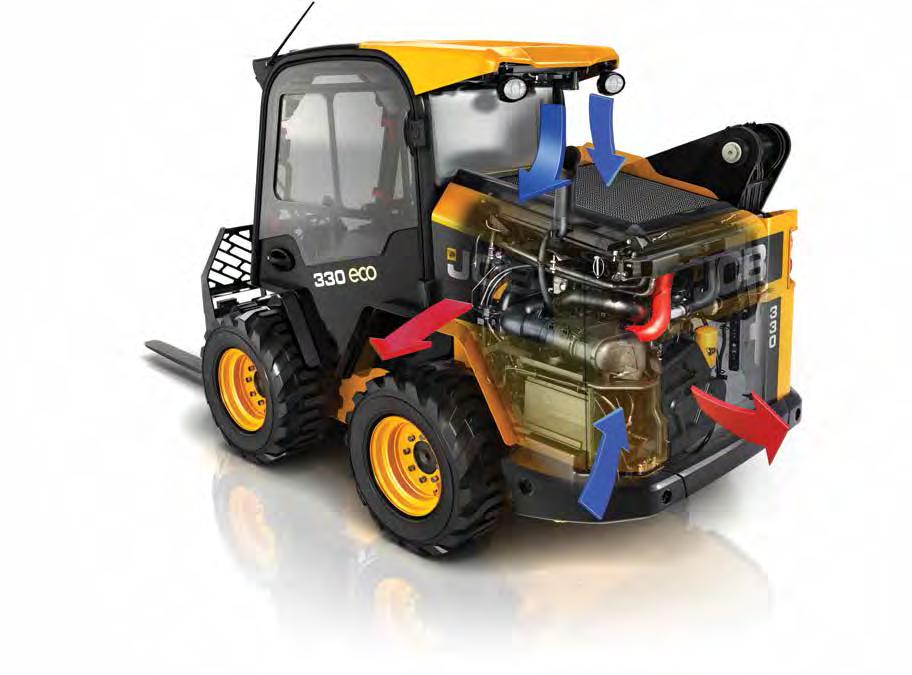

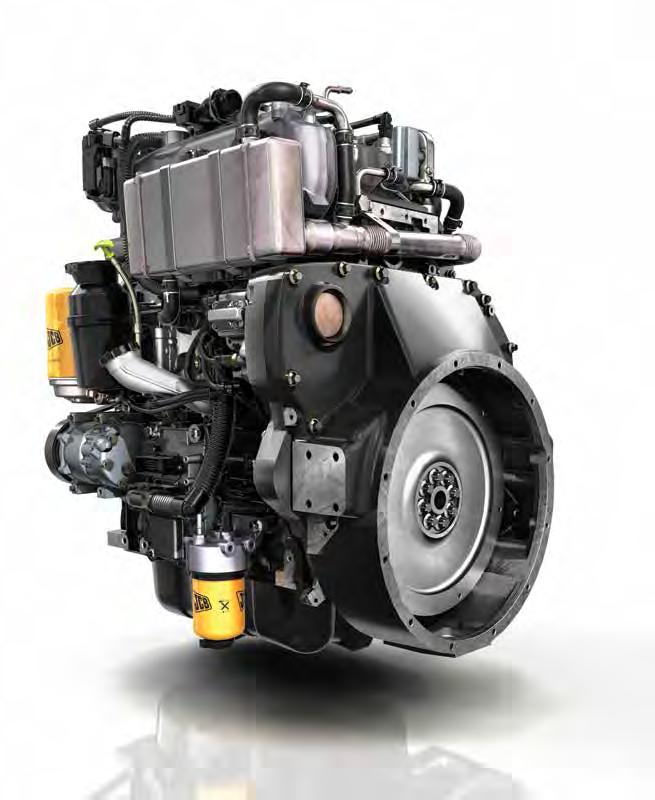

11 ROZUMNÁ INVESTICE MOTOR DIESEL JCB/KOHLER Koové: 135, 155, 175, 190, 205 Pásové: 150T, 190T, 205T 6 7 Více za své peníze. 5 JCB 2-rychostní voitená převodovka napomáhá k rychejším přesunům a pracovním cykům. 6 Chazení motoru je extrémně účinné. Pro daší zepšení cekové výkonnosti je vzduch s nižší tepotou nasáván z horní části chadicího boku a poté je vyháněn po stranách a vzadu stroje. 5 Konstrukce motoru Diese JCB/ Koher. 7 Vyberte si jeden z našich menších koových, smykem řízených nebo pásových nakadačů a budete profitovat z vastností motoru JCB/Koher KDI T4F. Ten je vybaven bezúdržbovým (DOC) diese oxidačním katayzátorem a nabízí vyšší točivý moment a nižší spotřebu paiva. Motory KDI 1903 TLR a KDI 2504 TLR jsou vybaveny pokročiým spaovacím systémem, který významně snižuje emise a spotřebu paiva. Stejně jako motory JCB Ecomax, dieseový JCB/ Koher KDI motor nepoužívá násednou úpravu výfukových pynů ani DPF. Provozní nákady a údržba jsou tedy minimaizovány. 11

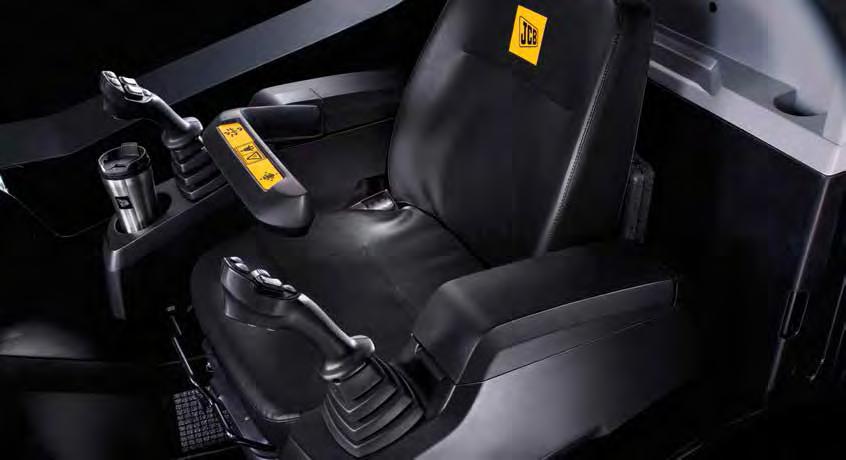

12 KOMFORT OBSLUHY. ABY STROJ DOSAHOVAL MAXIMÁLNÍ ÚČINNOSTI, MUSÍ MÍT INTUITIVNÍ A POHODLNÉ OVLÁDÁNÍ. S TÍMTO VĚDOMÍM JSME VYROBILI ŘADU SMYKEM ŘÍZENÝCH KOLOVÝCH A KOMPAKTNÍCH PÁSOVÝCH NAKLADAČŮ, KTERÁ OBSLUHÁM VYTVÁŘÍ TO NEJLEPŠÍ MOŽNÉ ERGONOMICKÉ PROSTŘEDÍ. 2 1 Komfort a pohodí. 1 Do smykem řízených a kompaktních pásových nakadačů se vstupuje dveřmi, jejichž veikost je více než dvojnásobná oproti konkurenčním strojům. 2 JCB kabina je jednoduše prvotřídní. Naše větší stroje nabízí o 33% větší prostor v kabině a u menších strojů je prostor větší dokonce o 46%. 3 K dispozici je pně nastavitené, mechanicky odpružené sedado (nebo voitená varianta vzduchem odpruženého a vyhřívaného sedada) pro nejvyšší komfort. 4 Díky posuvnému oknu po evé straně je u modeů s kabinou vynikající větrání. 5 Pro daší zepšení pracovního prostředí je v evé opěrce praktický úožný prostor a 12V zásuvka

13 KOMFORT OBSLUHY. 6 Vždy pod kontroou. 7 6 Obsuha si může vybrat ze tří úrovní citivosti pohybu joysticku. Ta umožňuje ryche a jednoduše přizpůsobit ovádání pro konkrétní úkoy a pracovní podmínky. 7 Práce na těchto nakadačích s ehce ovadatenými řídícími prvky s posiovačem je veice snadná. Voitený mutifunkční joystick dovouje obsuze používat širokou škáu hydrauického přísušenství. 8 Pro zepšení ergonomie nabízíme voitený přepínač pro vobu ISO nebo H režim řízení. 9 Ovadače pro různá voitená zařízení jsou ergonomicky umístěné pod střechou, v úrovni pohedu obsuhy. 10 Pravý ovádací pane je vybaven diagnostikou stroje, eektronickým pynem a spínačem zapaování. 13

14 PROVOZUSCHOPNOST. NAVRHLI JSME SMYKEM ŘÍZENÉ A KOMPAKTNÍ PÁSOVÉ NAKLADAČE TAK, ABY BYLY CENOVĚ DOSTUPNÉ, EFEKTIVNÍ A VYSOCE PRODUKTIVNÍ VE VŠECH PRACOVNÍCH ČINNOSTECH. SAMOZŘEJMĚ JSME NEZAPOMNĚLI NA JEJICH SNADNOU OBSLUHU A ÚDRŽBU. 3 1 Jednoduchá údržba. 1 Motor T4F JCB Ecomax nepoužívá fitr pevných částic (DPF), což zjednodušuje údržbu a snižuje provozní nákady. 2 Řada maých nakadačů je vybavena dieseovým motorem JCB/Koher KDI T4F, který používá bezúdržbový oxidační katayzátor (DOC). 3 Všechna místa denní údržby našich nakadačů jsou 2 snadno přístupná přes veké zadní servisní dveře. 14

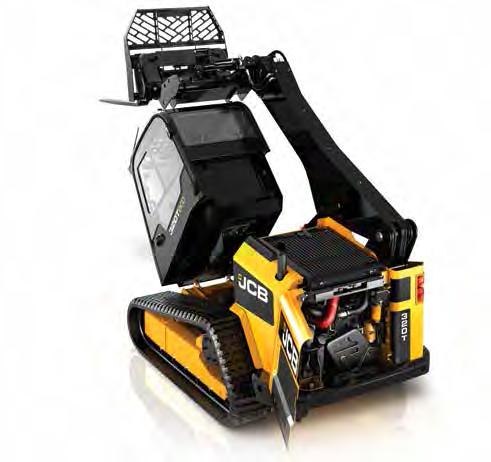

15 PROVOZUSCHOPNOST. ODHALENO: KLÍČOVÝ FAKTOR I jedna osoba zvádne skopit kabinu a získá tak výborný přístup ke všem vnitřním komponentům. 4 4 Bude-i se jednat o sožitější údržbu, naše odkápěcí konstrukce kabiny zajistí snadný přístup ke kíčovým komponentům. 5 Pro zachování životně důežité funkce chazení, je nezbytné udržet trvae čistý chadící bok. K zabezpečení tohoto požadavku souží voitený reverzní ventiátor. který v intervau 30min. automaticky změní směr proudění. Funkci ze také ovádat pomocí tačítka na evém ovádacím paneu. 6 U větších smykem řízených a kompaktních pásových nakadačů je standardně dodáván systém podtakového nasávání vzduchu, který minimaizuje zanášení fitru a prodoužuje servisní intervay. 7 Hydrauický systém používá těsnící čení O-kroužky a má o 38% méně díů než předcházející typy, což v důsedku snižuje prostoje

16 PŘIDANÁ HODNOTA. CELOSVĚTOVÁ PODPORA JCB ZÁKAZNÍKŮ JE PRVOTŘÍDNÍ. COKOLIV BUDETE POTŘEBOVAT, I KDYŽ JSOU VAŠE STROJE KDEKOLIV, JSME VÁM TRVALE K DISPOZICI. JSME PŘIPRAVENI VÁM RYCHLE A EFEKTIVNĚ POMOCI TAK, ABY VAŠE STROJE PRACOVALY TRVALE V PLNÉM VÝKONU. 1 Naše technická podpora zajistí trvaý přístup k odborným znaostem ve dne i v noci, zatímco naše finanční a pojišťovací týmy jsou vždy po ruce, aby poskyty ryché a fexibiní konkurenční nabídky. 2 Ceosvětová síť JCB Centra náhradních díů je jeden z daších příkadů, jak pomoci. Během 24 hodin z 16 regionáních zákaden můžeme dodat téměř 95% všech díů, kamkoiv na světě. Naše originání náhradní díy JCB jsou navrženy pro práci v dokonaé harmonii se svým strojem tak, aby poskyty optimání výkon a produktivitu. 3 JCB Assetcare Vám nabízí sdružené prodoužení záruky a servisní smouvy, nebo smouvy pouze na jednotivé opravy a údržbu. Bez ohedu na to pro co se rozhodnete, Vám naše servisní týmy nabídnou konkurenceschopné ceny za práci a současně zpracují nezávazné nabídky na opravy. Rovněž nabídnou efektivní pojištění opravy

17 17

18 SPECIFIKACE STATICKÉ ROZMĚRY I M J G F E D L P C N K H A B O MALÉ SMYKEM ŘÍZENÉ NAKLADAČE VELKÉ SMYKEM ŘÍZENÉ NAKLADAČE Mode stroje A Ceková déka m B Rozvor náprav m C Úhe přejezdu stupně D Výška přes kabinu m E Výsypná výška m F Nakádací výška m G Výška k čepu, rameno pně zdviženo m H Dosah v úrovni terénu (břit opaty) m I Max. dosah při pné výšce m J Dosah při pné výšce - pně vykopeno m K Houbka skrývky (horní hrana opaty vodorovně) m L Úhe zakopení - na zemi stupně M Výsypný úhe stupně N Šířka opaty - standardní m Šířka opaty - voitená m O Šířka přes pneumatiky - standardní m Šířka přes pneumatiky - voitené m Jmenovitá provozní nosnost 50% kg Objem standardní opaty m³ Objem voitené opaty m³ Pooměr otáčení Pooměr otáčení přes roh opaty m Pooměr otáčení přes rychoupínač m Pooměr otáčení přes záď podvozku m P Světá výška mm Způsob zdvihu Radiání Radiání Vertikání Vertikání Vertikání Radiání Vertikání Vertikání Vertikání Vertikání

19 SPECIFIKACE STATICKÉ ROZMĚRY I M J G F E D L P C N K H A B O Mode stroje 150T MALÉ KOPMPAKTNÍ PÁSOVÉ NAKLADAČE 190T 205T 225T VELKÉ KOPMPAKTNÍ PÁSOVÉ NAKLADAČE 260T 300T 320T A Ceková déka m B Rozvor náprav m C Úhe přejezdu stupně D Výška přes kabinu m E Výsypná výška m F Nakádací výška m G Výška k čepu, rameno pně zdviženo m H Dosah (opata na zemi) m I Max. dosah při pné výšce m J Dosah při pné výšce - pně vykopeno m K Houbka skrývky mm L Úhe zakopení - na zemi stupně M Výsypný úhe stupně N Šířka opaty - standardní m Šířka opaty - voitená m O Šířka přes pásy - standardní m Jmenovitá provozní nosnost 35% kg Jmenovitá provozní nosnost 50% Objem standardní opaty m³ Objem voitené opaty m³ Pooměr otáčení Pooměr otáčení přes roh opaty m Pooměr otáčení přes rychoupínač m Pooměr otáčení přes záď podvozku m P Světá výška m Měrný tak kpa Způsob zdvihu Radiání Vertikání Vertikání Radiání Vertikání Vertikání Vertikání

20 SPECIFIKACE VÝKONOVÉ PARAMETRY - MALÉ SMYKEM ŘÍZENÉ NAKLADAČE Mode stroje R.O.C kg Kopné zatížení kg Nosnost nakadače kg Vyamovací sía kn * T T T VÝKONOVÉ PARAMETRY - VELKÉ SMYKEM ŘÍZENÉ NAKLADAČE Mode stroje R.O.C kg Kopné zatížení kg Nosnost nakadače kg Vyamovací sía kn T T T T PROVOZNÍ OBJEMY Hydrauický systém (vč. nádrže) Paivová nádrž Chadící kapaina Motorový oej Levá strana (pouze u koových strojů) Maé nakadače itry Veké nakadače itry Pravá strana (pouze u koových strojů) HYDRAULICKÝ SYSTÉM - MALÉ SMYKEM ŘÍZENÉ NAKLADAČE Kromě havních hydrostatických pojezdových čerpade je k dispozici ještě daší čerpado pro nakadač a přísušenství (přídavný okruh je standardní výbavou na všech zákadních modeech). Na všech modeech kromě 135 je k dispozici okruh s vysokým průtokem. Průtok čerpada: 70 /min při 2800 ot/min motoru Havní odehčovací tak kpa Průtok čerpada - nízký průtok136 /min* Průtok čerpada - vysoký průtok 194 /min* Lehký pohyb páky umožňuje vynikající a snadné ovádání nakadače a přísušenství. Hydrauické přísušenství je ovádané prostřednictvím pravé páky a poskytuje progresivní reguaci průtoku pro přesnou práci s přísušenstvím (po evé straně obsuhy je místo pro voitený 7 funkční joystick). Hydrauické rozvody jsou vedeny pod oceovými kryty ramene nakadače. HYDRAULICKÝ SYSTÉM - VELKÉ SMYKEM ŘÍZENÉ NAKLADAČE Pně průtokový hydrauický fitr šroubovacího typu. Kromě havních hydrostatických pojezdových čerpade je k dispozici ještě daší čerpado pro nakadač a přísušenství (přídavný okruh je standardní výbavou na všech zákadních modeech). Průtok čerpada: 90 /min při 2200 ot/min motoru Havní odehčovací tak kpa Průtok čerpada - nízký průtok 177 /min Průtok čerpada - vysoký průtok 243 /min* Lehký pohyb páky umožňuje vynikající a snadné ovádání nakadače a přísušenství. JCB motorový oej je použit jak v motoru, tak v řetězové skříni. JCB hydrauický oej. Voitený vysoko průtokový okruh na přední části nakadače poskytuje průtok 100 /min pro provoz výkonného přísušenství jako např. drážkovač nebo fréza. *Kakuovaný Hydrauické přísušenství je ovádané prostřednictvím pravé páky a poskytuje progresivní reguaci průtoku pro přesnou práci s přísušenstvím. Hydrauické rozvody jsou vedeny pod oceovými kryty ramene nakadače. Pně průtokový hydrauický fitr šroubovacího typu. JCB motorový oej je použit jak v motoru, tak v řetězové skříni. JCB hydrauický oej. Voitený vysoko průtokový okruh na přední části nakadače poskytuje průtok 125 /min pro provoz výkonného přísušenství jako např. drážkovač nebo fréza. * Kakuovaný * R.O.C. - jmenovitá provozní notnost

21 SPECIFIKACE MOTOR Mode 135 JCB/Koher Diese KDI 1903 TCR Maé nakadače 155/175/150T JCB/Koher Diese KDI 1903 TCR 190/205/190T/205T JCB/Koher Diese KDI 2504 TCR Veké nakadače 225/260/280/225T/260T/300/330/300T/320T EcoMAX TCAE-55 Zdvihový objem cm³ 1,860 1,860 2, Paivo Nafta Nafta Nafta Nafta Chazení Chadící kapaina Chadící kapaina Chadící kapaina Chadící kapaina Sání Turbo Turbo Turbo Turbo Cekový výkon při 2800 ot/min SAE J1995 kw (hp) 36 (48) 42 (56) 46 (62) 55 (74) Cekový kroutící moment při 1200 ot/min SAE J1995 Nm Startér kw (hp) 2 (2.72) 2 (2.72) 2 (2.72) 4.2 (5.63) Baterie V 12/109 12/109 12/ / 109 Aternátor A Emisní normy EPA-T4F (EU St3B) EPA-T4F (EU St3B) EPA-T4F (EU St3B) EPA-T4F (EU St3B) Interva výměny oeje - hodiny Hydrauicky poháněný ventiátor s proměnnými otáčkami ANO ANO ANO ANO PŘEVODOVKA PNEUMATIKY / PÁSY Hydrostatická převodovka s posiovačem poskytuje pný výkon při nuové i maximání rychosti vpřed i vzad. Nezávisý převodový systém pro evou a pravou stranu s posiovačem pro přesné a snadné ovadání. Řídící systém převodovky udržuje pný výkon motoru pro práci s nakadačem a s přísušenstvím. Mode Jednorychostní Dvourychostní Cestovní rychost 135: Cestovní rychost 155/175/190/205: km/h km/h / km/h 12.0 N/A / 18.5 Cestovní rychost 150T/190T/205T: / 12.6 Cestovní rychost 225/260/280/300: Cestovní rychost 330: Maé nakadače Veké nakadače / / 21.7 PNEUMATIKY Standard 135/ x PR Standard Trakční Fotační Standard 175/190/ x 16.5 x 8 PR Široké Trakční Fotační Standard 225/260/280/ x PR Standard x 17.5 x 10 PR Voitené možnosti Standard Trakční - Široké Trakční Lifemaster Průmysové pneumatiky 31.5 / 13 x 16.5 Extra Fotační Brawer Pné Průmysové Fotační pneumatiky jsou vhodné pro většinu apikací. 150T/190T/205T. 320mm trakční oka 225T/260T 320mm trakční oka 450mm trakční oka 300T/320T 450mm trakční oka PÁSY Cestovní rychost 225T/260T/300T/320T: / 12.6 * Pro náročné podmínky a nepříznivé prostředí se doporučují pné pneumatiky.

22 SPECIFIKACE HMOTNOST - MALÉ SMYKEM ŘÍZENÉ NAKLADAČE SAE provozní hmotnost Provozuschopný, vybavený rychoupínačem, standardní opatou, pnou paivovou nádrží, s ochranným rámem + hmotnost obsuhy 75 kg kg kg 150T 3691 kg kg kg 190T 3790 kg kg 205T 3962 kg HMOTNOST - VELKÉ SMYKEM ŘÍZENÉ NAKLADAČE SAE provozní hmotnost Provozuschopný, vybavený rychoupínačem, standardní opatou, pnou paivovou nádrží, s ochranným rámem + hmotnost obsuhy 75 kg kg kg 225T 4634 kg kg kg 260T 4879 kg kg 300T 5120 kg.. 320T 5260 kg OSVĚTLENÍ A ELEKTRICKÁ VÝBAVA - MALÉ NAKLADAČE 12 V - uzeměný záporný pó 135 aternátor 80 A aternátor 100 A 225 a vyšší modey aternátor 95 A Baterie se startovacím proudem až cca 1000 A, pro případ studených startů Přístrojový pane v kabině se zapaováním, ukazateem paiva, počítadem motohodin, eektronickým ovádáním pynu Přístrojový pane dáe obsahuje varovná světa, spoečně se zvukovým aarmem pro: Nízký tak oeje Zanesení vzduchového fitru Tepotu chadicí kapainy motoru Tak motorového oeje Tak hydrauického oeje Aternátor OVLÁDÁNÍ - VŠECHNY MODELY JCB pné servořízení (ISO) předoha, evým joystickem je ovádán pojezd stroje a pravým funkce nakadače. Levou bezpečnostní páku ze odkopit vzad a umožnit tak pohodný nástup i výstup z kabiny. STANDARDNÍ VÝBAVA - VŠECHNY MODELY Ochranný rám se sientboky, ROPS a FOPS, kompetní akustický a vizuání varovný systém, bezpečnostní vzpěra nakadače, aktivní bezpečnostní systém, suchý odstředivý typ vzduchového motorového fitru s bezpečnostní vožkou, mechanický rychoupínač, eektronický ruční pyn, přední a zadní pracovní osvětení, nouzový venti pro spouštění ramene nakadače, paivoměr, hydrauická parkovací brzda, hydrauický rozvod se standardním průtokem, třícestný joystick, zadní servisní dveře pro zepšení servisního přístupu, odkápěcí kabina, pevné sedado v koových a mechanicky odpružené v pásových nakadačích, krytá ukádací pocha, držák šáku, eektrická zásuvka, zadní zpětné zrcátko, vnitřní osvětení, odpojovač baterie. VOLITELNÁ VÝBAVA - VŠECHNY MODELY Pně proskená, těsněná a přetakovaná kabina s topením a odmžováním, kimatizace., mechanicky a vzduchem odpružené sedado, siniční osvětení, výstražný maják, nožní pyn, hasicí přístroj, sada nářadí, paraeogram, ochrana úrovně FOPS 2, odoná ochranná mříž zadních dveří a předního ska, hydrauické rozvody s vysokým průtotem (155 a výše), apač jisker, kryt zubů opaty, hydrauický rychoupínač, SRS systém (155 a výše), obrazovka Lexan, rádio, široký bezpečnostní pás, pazivá rychost, přepínání ovádání ISO/H, batníky, ventiátor se zpětným chodem, předčistič. Umístění pojistkové a reéové skřínky v kabině je navrženo tak, aby nedošo ke styku s vodou a nečistotami. Eektrické zapojení de normy IP 69. Odpojovač baterie je ve standardní výbavě.

23 23

24 JEDNA SPOLEČNOST, VÍCE NEŽ 300 TYPŮ STROJŮ. Zastoupení pro ČR: TERRAMET, spo. s r.o. Obchodní 131, Čestice T.: E: info.cz@terra-word.com JCB si vyhrazuje právo provádět změny specifikací bez předchozího upozornění. Iustrace mohou znázorňovat i voitené vybavení a přísušenství. Logo JCB je zapsanou obchodní známkou spoečnosti J C Bamford Excavators Ltd. 9999/ /14 en-gb Issue 1 JCB SMYKEM ŘÍZENÝ A KOMPAKTNÍ PÁSOVÝ NAKLADAČ 135/155/175/190/205/225/260/300/330/150T/190T/205T/225T/260T/300T/320T JCB Saes Limited, Rocester, Staffordshire, United Kingdom ST14 5JP. Te: +44 (0) Emai: saesinfo@jcb.com Downoad the very atest information on this product range at: JCB Saes. A rights reserved. No part of this pubication may be reproduced, stored in a retrieva system, or transmitted in any form or by any other means, eectronic, mechanica, photocopying or otherwise, without prior permission from JCB Saes. A references in this pubication to operating weights, sizes, capacities and other performance measurements are provided for guidance ony and may vary dependant upon the exact specification of machine. They shoud not therefore be reied upon in reation to suitabiity for a particuar appication. Guidance and advice shoud aways be sought from your JCB Deaer. JCB reserves the right to change specifications without notice. Iustrations and specifications shown may incude optiona equipment and accessories. A images are correct at time of print. The JCB ogo is a registered trademark of J C Bamford Excavators Ltd.
