1 ČESKÉ VYSOKÉ UČENÍ TECHNICKÉ V PRAZE FAKULTA STAVEBNÍ TECHNICKÁ ZAŘÍZENÍ BUDOV 1 VNITŘNÍ KANALIZACE PŘEČERPÁVÁNÍ ODPADNÍCH VOD OCHRANA PROTI VZDUTÉ VODĚ Ing. Stanislav Frolík, Ph.D. - katedra technických zařízení budov - Vedení a uchycení potrubí instalační šachty instalační konstrukce (předstěnové) dvojité konstrukce (příčky) podhledy skryté zařizovacími předměty (vana, kuch. linka) podlahy (tep. izolační vrstvy) ve hmotě konstrukce (rekonstrukce, silné zdivo apod.) 1

uchycení potrubí instalační šachty instalační konstrukce (předstěnové) dvojité konstrukce (příčky) podhledy skryté

2 Předstěnové systémy - instalační příčky Vedení v podlaze a v konstrukci 2

3 Splaškové odpadní vody Pro jednotlivé typy zařizovacích předmětů jsou dány hodnoty výpočtového odtoku DU a pro jednotlivé typy provozů jsou dány součinitele odtoku K. Celkový přítok Q WW se stanoví dle ČSN EN podle vzorce: Q WW = K DU [l/s] Q ww - průtok splaškových odpadních vod [l/s] K - součinitel odtoku ΣDU - součet výpočtových odtoků [l/s] Výpočtové odtoky splaškové vody Zařizovací předmět Výpočtový odtok DU [l/s] Pitná fontánka 0,2 Umývátko 0,3 Umývací žlab nebo umývací fontánka 0,31) Vanička na nohy 0,5 Pisoárová mísa s automatickým splachovacím zařízením nebo tlakovým 0,5 splachovačem Nástěnná výlevka s napojením DN 50 0,8 Prameník 0,8 Velkokuchyňský dřez 0,9 Litinová volně stojící výlevka s napojením DN 70 1,5 Záchodová mísa s nádržkovým splachovačem o objemu menším než 6 l 1,8 2) Záchodová mísa s tlakovým splachovačem 1,8 Keramická volně stojící nebo závěsná výlevka s napojením DN 100 2,5 1) Na jednu výtokovou armaturu 2) Podle systému II Tabulka 2-1 Výpočtový odtok zařizovacích předmětů 3

odtoky splaškové vody Zařizovací předmět Výpočtový odtok DU [l/s] Pitná fontánka 0,2 Umývátko 0,3 Umývací žlab nebo umývací fontánka 0,31) Vanička na nohy 0,5 Pisoárová mísa s automatickým

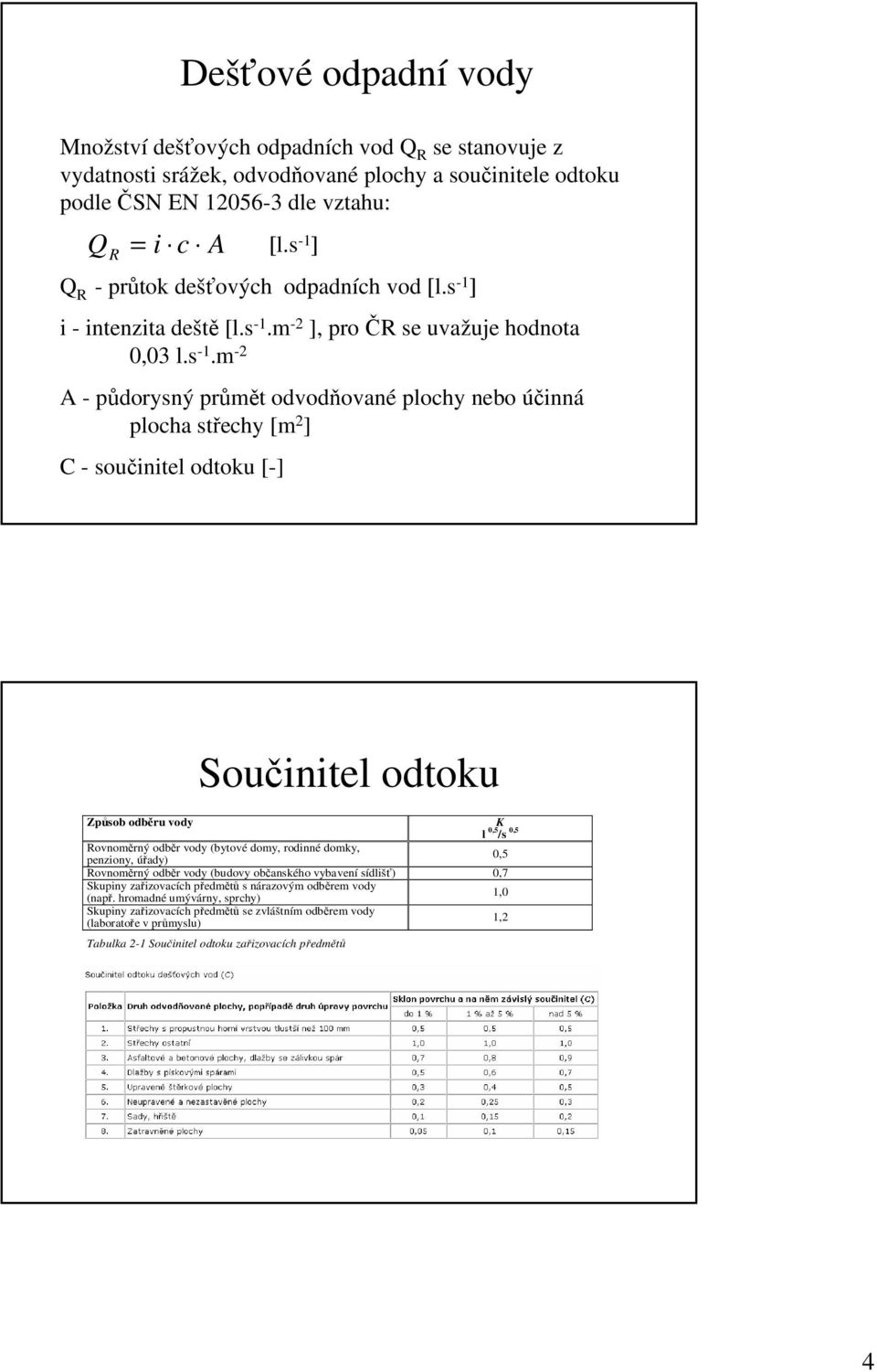

4 Dešťové odpadní vody Množství dešťových odpadních vod Q R se stanovuje z vydatnosti srážek, odvodňované plochy a součinitele odtoku podle ČSN EN dle vztahu: Q R = i c A [l.s -1 ] Q R - průtok dešťových odpadních vod [l.s -1 ] i - intenzita deště [l.s -1.m -2 ], pro ČR se uvažuje hodnota 0,03 l.s -1.m -2 A - půdorysný průmět odvodňované plochy nebo účinná plocha střechy [m 2 ] C - součinitel odtoku [-] Součinitel odtoku Způsob odběru vody K l 0,5 /s 0,5 Rovnoměrný odběr vody (bytové domy, rodinné domky, penziony, úřady) 0,5 Rovnoměrný odběr vody (budovy občanského vybavení sídlišť) 0,7 Skupiny zařizovacích předmětů s nárazovým odběrem vody (např. hromadné umývárny, sprchy) 1,0 Skupiny zařizovacích předmětů se zvláštním odběrem vody (laboratoře v průmyslu) 1,2 Tabulka 2-1 Součinitel odtoku zařizovacích předmětů 4

[m 2 ] C - součinitel odtoku [-] Součinitel odtoku Způsob odběru vody K l 0,5 /s 0,5 Rovnoměrný odběr vody (bytové domy, rodinné domky, penziony, úřady) 0,5 Rovnoměrný odběr vody (budovy občanského

5 Splaškové a dešťové odpadní vody Množství splaškových a dešťových odpadních vod Q RW se stanovuje se zohledněním současnosti při společném odtoku podle ČSN EN dle vztahu: Q = 0, 33Q + Q RW WW R [l.s -1 ] Q RW - průtok splaškových a dešťových odpadních vod [l.s -1 ] Q R - průtok dešťových odpadních vod [l.s -1 ] Q WW - průtok splaškových odpadních vod [l.s -1 ] Odvodnění podzemních místností - kotelny, strojovny vzduchotechniky, podzemní garáže, kluby, vinárny, byty, kanceláře. Vozovka = hladina vzduté vody 3.pásmo I.pásmo - přečerpání odpadních vod II.pásmo - ochrana proti vzduté vodě III.pásmo - bez opatření Spád přípojky 2.pásmo 1.pásmo 5

s -1 ] Q WW - průtok splaškových odpadních vod [l.

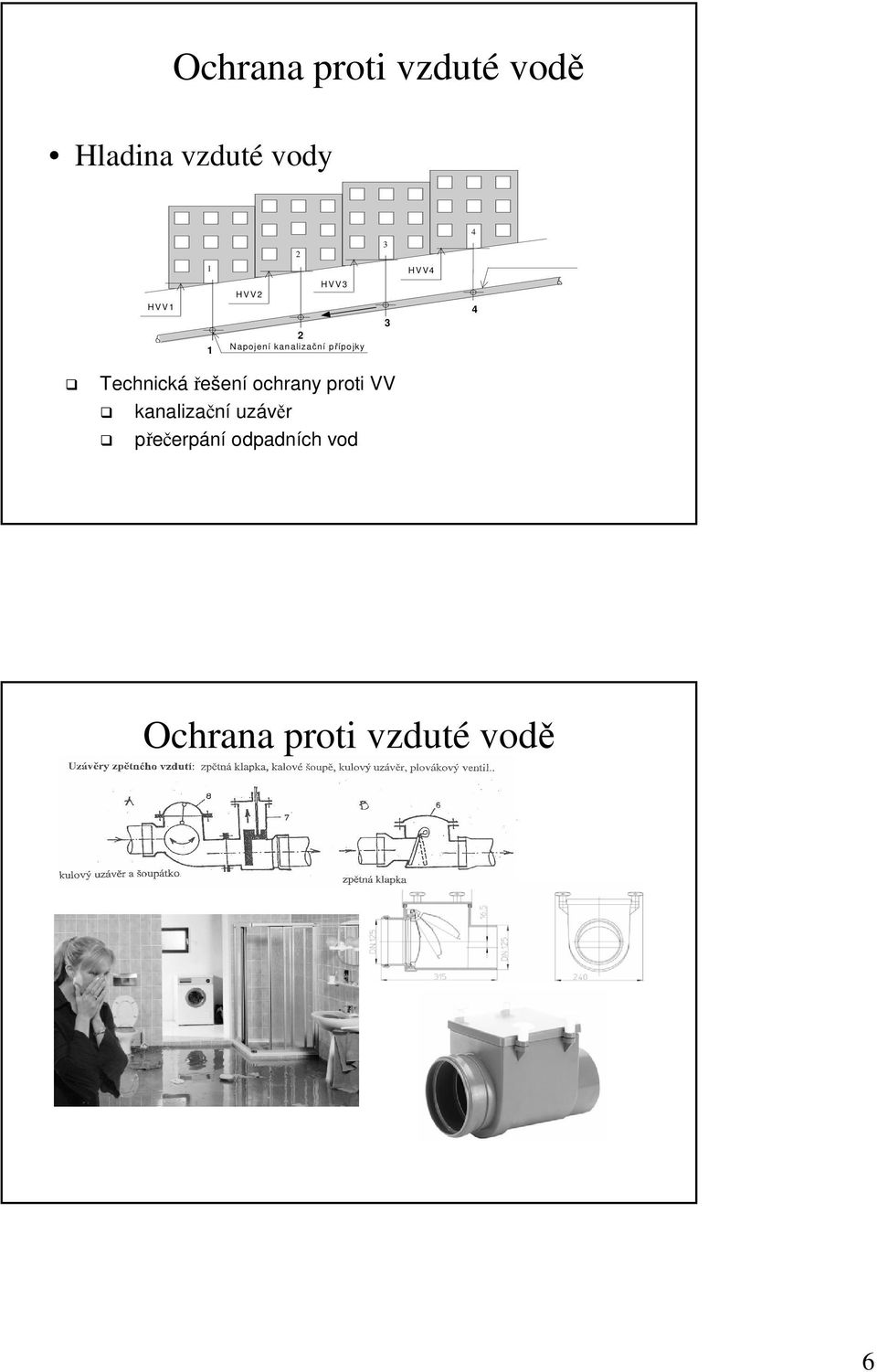

6 Ochrana proti vzduté vodě Hladina vzduté vody H V V H V V 3 H V V 2 2 Napojení kanalizační přípojky 3 H V V 4 4 Technická řešení ochrany proti VV kanalizační uzávěr přečerpání odpadních vod Ochrana proti vzduté vodě 6

V V 4 4 Technická řešení ochrany proti VV kanalizační

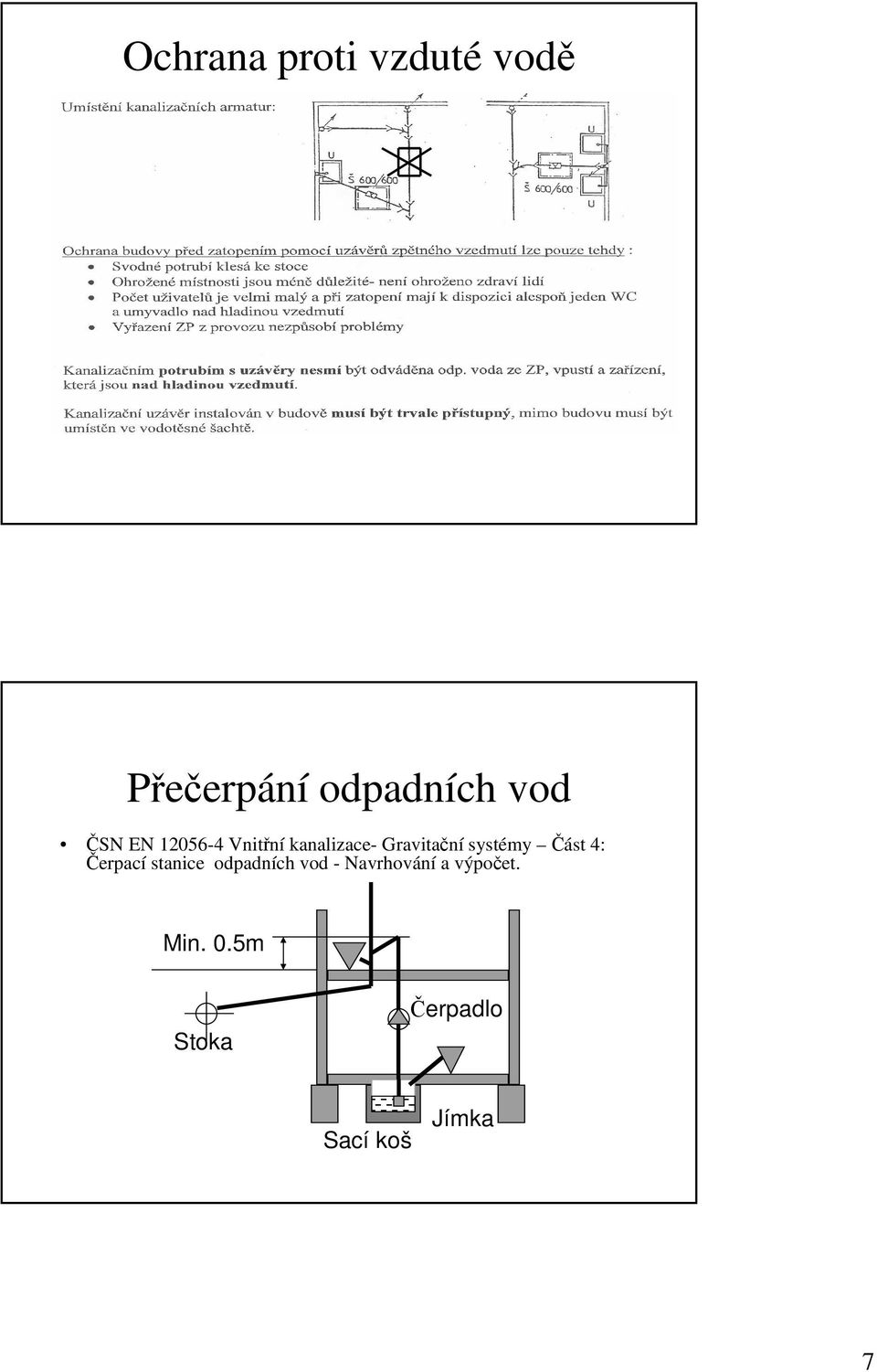

7 Ochrana proti vzduté vodě Přečerpání odpadních vod ČSN EN Vnitřní kanalizace- Gravitační systémy Část 4: Čerpací stanice odpadních vod - Navrhování a výpočet. Min. 0.5m Stoka Čerpadlo Sací koš Jímka 7

8 Přečepávání odpadních vod vstupní údaje: množství odpadních vod výtlačná výška vzdálenost od místa napojení na kanalizaci výstup parametryčerpadla (tlak, dopravní množství) objem jímky dimenze výtlačného potrubí Návrhčerpadla Čerpané množství (Q Č ) větší nebo rovno množství přiváděných odpadních vod (Q SP nebo Q D ) větší nebo rovno minimálnímu průtoku (Q MIN ) pro danou dimenzi výtlačného potrubí (minimální rychlost v potrubí - usazování) Měrná energiečerpadla Y výtlačná výška + tlakové ztráty v potrubí 8

větší nebo rovno množství přiváděných odpadních vod (Q SP nebo Q D ) větší nebo rovno minimálnímu průtoku (Q MIN ) pro danou

9 Potrubí Dimenze výtlačného potrubí min DN20 pro čisté odpadní vody min DN80 pro splaškové odpadní vody dále dlečerpadla (min.průtoky) DN Q min [l.s -1 ] 0,76 1,02 1,64 2,72 3,74 6,3 9,5 13,4 23,6 Minimální průtoky ve výtlačném potrubí Kompaktní zařízení 9

průtoky) DN 32 40 50 65 80 100 125 150 200 Q min [l.

10 Pracovní diagram Příklad kompaktní stanice WILO Odvětrání Přítok odpadních vod Hladina zpětného vzdutí 1- uzávěr DN přírubový pružný spoj DN 100, 3-pružný spoj větracího potrubí, 4-sestava dvojice čerpadel s uzávěry a odvzdušněním, 5-ruční membránové čerpadlo 1/2", 6-zpětná klapka DN 80, 7-uzávěr DN 80, 8-pružný přírubový spoj DN 80, 9 - trojcestný kohout, 10 - kalhotový kus DN 80, 11- mikroprocesorová řídící jednotka, 12-výstražné zařízení, 13-pružný přípoj ručního čerpadla Ponornéčerpadlo 10

membránové čerpadlo 1/2", 6-zpětná klapka DN 80, 7-uzávěr DN 80, 8-pružný přírubový spoj DN 80, 9 - trojcestný kohout, 10 -

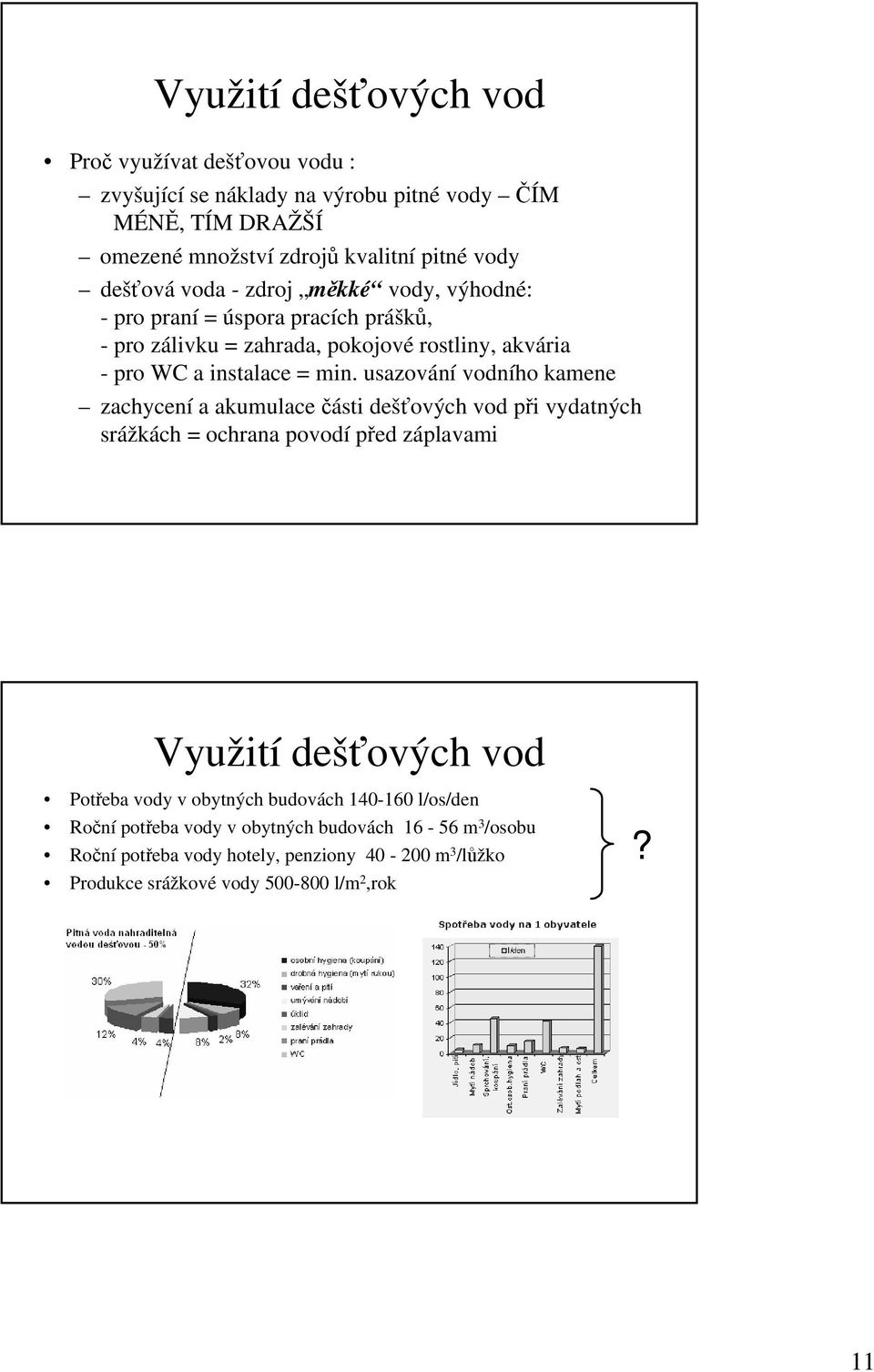

11 Využití dešťových vod Proč využívat dešťovou vodu : zvyšující se náklady na výrobu pitné vody ČÍM MÉNĚ, TÍM DRAŽŠÍ omezené množství zdrojů kvalitní pitné vody dešťová voda - zdroj měkké vody, výhodné: - pro praní = úspora pracích prášků, - pro zálivku = zahrada, pokojové rostliny, akvária - pro WC a instalace = min. usazování vodního kamene zachycení a akumulace části dešťových vod při vydatných srážkách = ochrana povodí před záplavami Využití dešťových vod Potřeba vody v obytných budovách l/os/den Roční potřeba vody v obytných budovách m 3 /osobu Roční potřeba vody hotely, penziony m 3 /lůžko Produkce srážkové vody l/m 2,rok? 11

usazování vodního kamene zachycení a akumulace části dešťových vod při vydatných srážkách = ochrana povodí před záplavami Využití dešťových vod Potřeba vody v

12 Využití dešťových vod Využití dešťové vody zachycení, filtrace, akumulace, čerpání, likvidace přebytku 12
